Index Manuals Still Carrello elevatore elettrico RX60-16, RX60-18, RX60-20. Istruzioni originali in italiano (2016)
|
|
5
Comandi
5
Comandi
Verifiche e operazioni preliminari alla messa in funzione
Verifiche e operazioni preliminari alla messa in funzione
Controlli visivi
AVVERTIMENTO
Rischio di incidenti dovuti a danno o altri difetti sul
carrello o sull’accessorio (variante)!
Dannialcarrellooall’accessorio(variante)possono
provocare situazioni pericolose e imprevedibili. Se
nel corso delle ispezioni riportate di seguito si rile-
vano danni o altri difetti sul carrello o sull’accessorio
(variante), il carrello non deve essere utilizzato fino
a quando non viene riparato correttamente.
- Non rimuovere né disattivare i sistemi e gli
interruttori di sicurezza.
- Non modificare i valori impostati predefiniti.
- Non utilizzare il carrello finché non sia stato
adeguatamente riparato.
AVVERTIMENTO
C’è il rischio di cadute quando si lavora su parti
elevate del carrello.
- Usare solo i gradini forniti sul carrello.
- Non sostare sui componenti del carrello e non
utilizzarli per salire sul carrello stesso.
- Utilizzare l’attrezzatura adeguata.

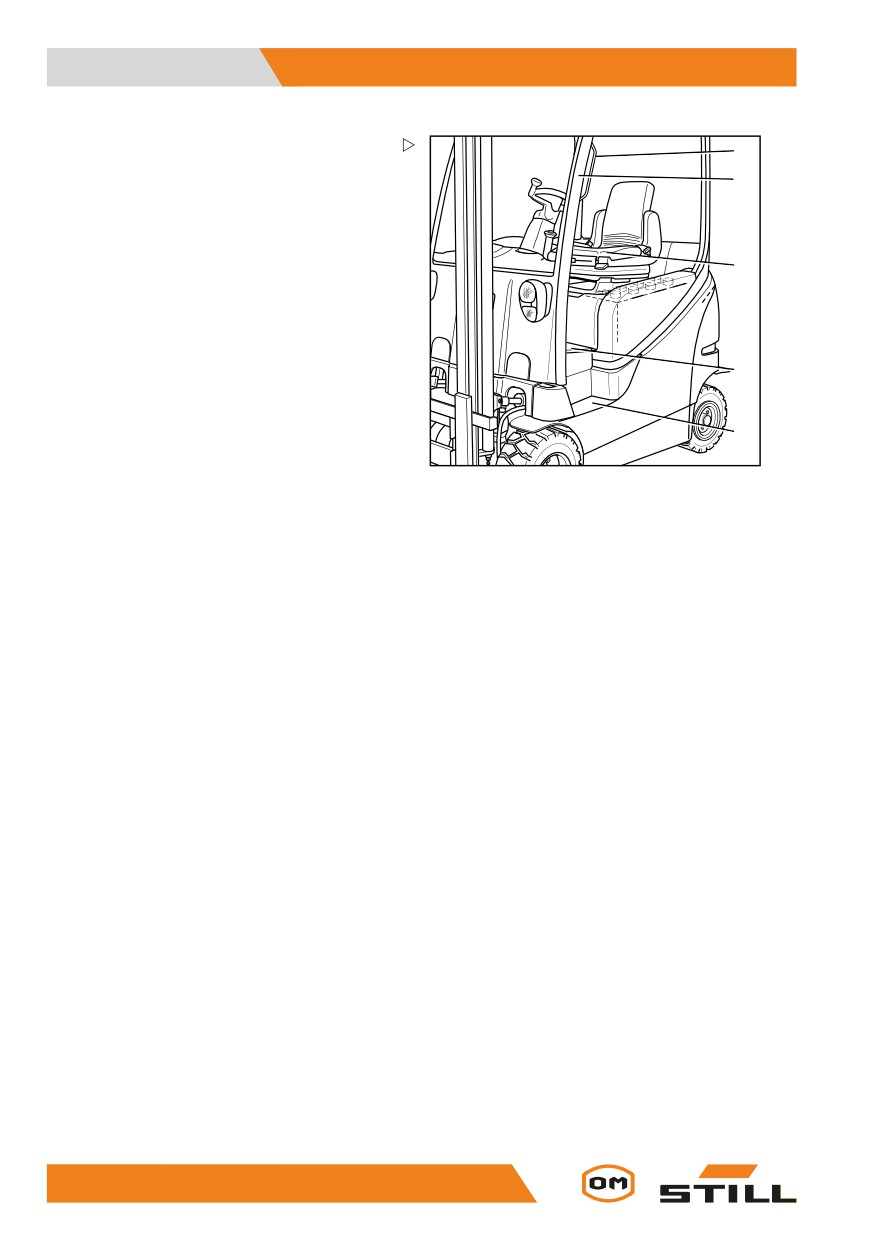

Prima dell’avviamento, accertarsi che il
2
carrello possa essere utilizzato in sicurezza:
• I bracci forche devono essere fissati per
impedirneilsollevamentoelospostamento.

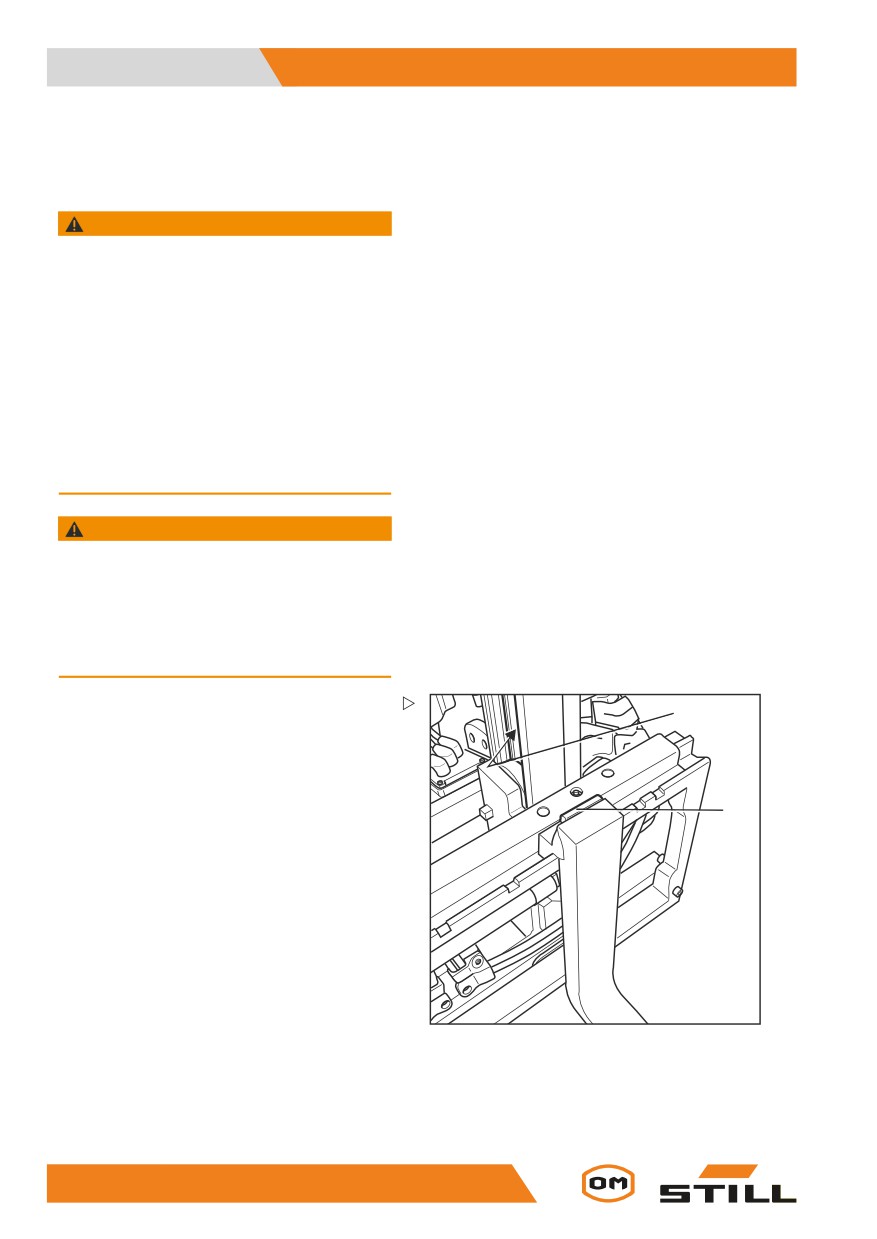

• I dispositivi di bloccaggio (1) dei bracci
forche non devono essere danneggiati o
1
deformati.
• I bracci forche e gli altri accessori di sol-
levamento non devono presentare segni
evidenti di danneggiamento (ad es. defor-
mazioni, incrinature, usura significativa)
• Le guide dei rulli (2) devono essere coperte
con una pellicola di grasso visibile.
• Le catene non devono essere danneggiate
e devono essere tese uniformemente e
6210_000-002
adeguatamente.
• Controllare l’area sotto il carrello per
accertare eventuali perdite nei materiali
di consumo.
72
Comandi
5
Verifiche e operazioni preliminari alla messa in funzione
•
La griglia di protezione (variante) e il
tettuccio di protezione devono essere
integri e fissati.
•
Gli accessori (variante) devono essere
montati correttamente e funzionare se-
condo quanto indicato nel manuale d’uso.
•
Tutti i segni di avvertenza devono essere
nella corretta posizione e leggibili. Sosti-
tuire le etichette adesive danneggiate o
mancanti in base alla panoramica nel capi-
tolo « Punti di identificazione ».
•
Qualsiasi unità di avvertimento (ad esem-
pio il clacson) deve essere in perfette con-
dizioni e funzionare correttamente.
•
Controllare le zone visibili dell’impianto
idraulico e del serbatoio dell’olio idraulico
per verificare l’eventuale presenza di danni
e perdite. I tubi flessibili danneggiati devono
essere sostituiti dal centro assistenza
autorizzato.
•
La batteria deve essere correttamente
chiusa.
•
Verificare che la spina batteria non presenti
danni (ad es. incrinature, rotture o defor-
mazioni dell’alloggiamento, oppure contatti
piegati o danneggiati). Se necessario, far
sostituire la spina batteria dal centro assi-
stenza autorizzato
•
Il coperchio della batteria deve essere
chiuso saldamente
•
I dispositivi di chiusura del blocco della
batteria e del coperchio della batteria non
devono essere danneggiati o deformati
•
I coperchi per la manutenzione devono
essere chiusi.
•
I gradini devono essere puliti e privi di
ghiaccio.
•
Tutti i vetri (variante, per esempio il para-
brezza) devono essere puliti e liberi dal
ghiaccio.
•
A seconda degli pneumatici, il carrello può
essere dotato di una fascia antistatica.
La fascia antistatica non deve essere
danneggiata. Inoltre, deve essere pulita
e abbastanza lunga da toccare terra
•
Il perno di accoppiamento nel contrappeso
non deve mostrare alcun danno percetti-
bile (ad esempio piegature, incrinature o
73
5
Comandi
Verifiche e operazioni preliminari alla messa in funzione
rotture). La boccola di fissaggio nel con-
trappeso deve essere presente.
• Un gancio di traino (variante) non deve
mostrare alcun danno percettibile (per
esempio perno di accoppiamento piegato,
incrinature o rotture). Ogni perno di accop-
piamento rimovibile deve essere fissato in
modo da impedire la perdita con un dispo-
sitivo di fissaggio (ad esempio una catena,
una copiglia o una fune).
• Eventuali danni o altri difetti sul carrello o
sull’accessorio (variante) devono essere
segnalati immediatamente al supervisore o
al Fleet Manager responsabile in modo da
poter predisporre la correzione del difetto.
AVVERTIMENTO
Rischio di danni ai componenti!
Una spina batteria deformata o danneggiata può
provocare il surriscaldamento e conseguente-
mente causare danni.
- Controllare l’eventuale presenza di danni sulla
spina batteria.
- Se necessario, far sostituire la spina batteria dal
centro assistenza autorizzato.
PERICOLO
Rischio di esplosione in caso di
accumulo di idrogeno all’interno della
cabina!
Se il carrello è dotato di cabina,
l’idrogeno del vano batteria può
penetrare all’interno della cabina
attraverso i fori non saldati del
coperchio batteria. L’accumulo di
idrogeno può provocare esplosioni.
Nel coperchio della batteria non
devono essere presenti fori non
sigillati. Per evitare le fuoriuscite
di gas, non è sufficiente sigillare i fori
con dei tappi.
- Far sigillare i fori non sigillati del
coperchio della batteria dal centro
di assistenza tecnica autorizzato.
74
Comandi
5
Verifiche e operazioni preliminari alla messa in funzione
Rabbocco del dispositivo lavacri-
1
stallo
ATTENZIONE
I componenti possono essere danneggiati a causa
degli effetti del gelo!
L’acqua si espande quando gela. Se nel dispositivo
lavacristallo non è presente antigelo, il sistema
può essere danneggiato a causa dell’accumulo di
ghiaccio in condizioni di gelo.
2
- Utilizzare sempre un detergente lavacristallo
contenente antigelo.

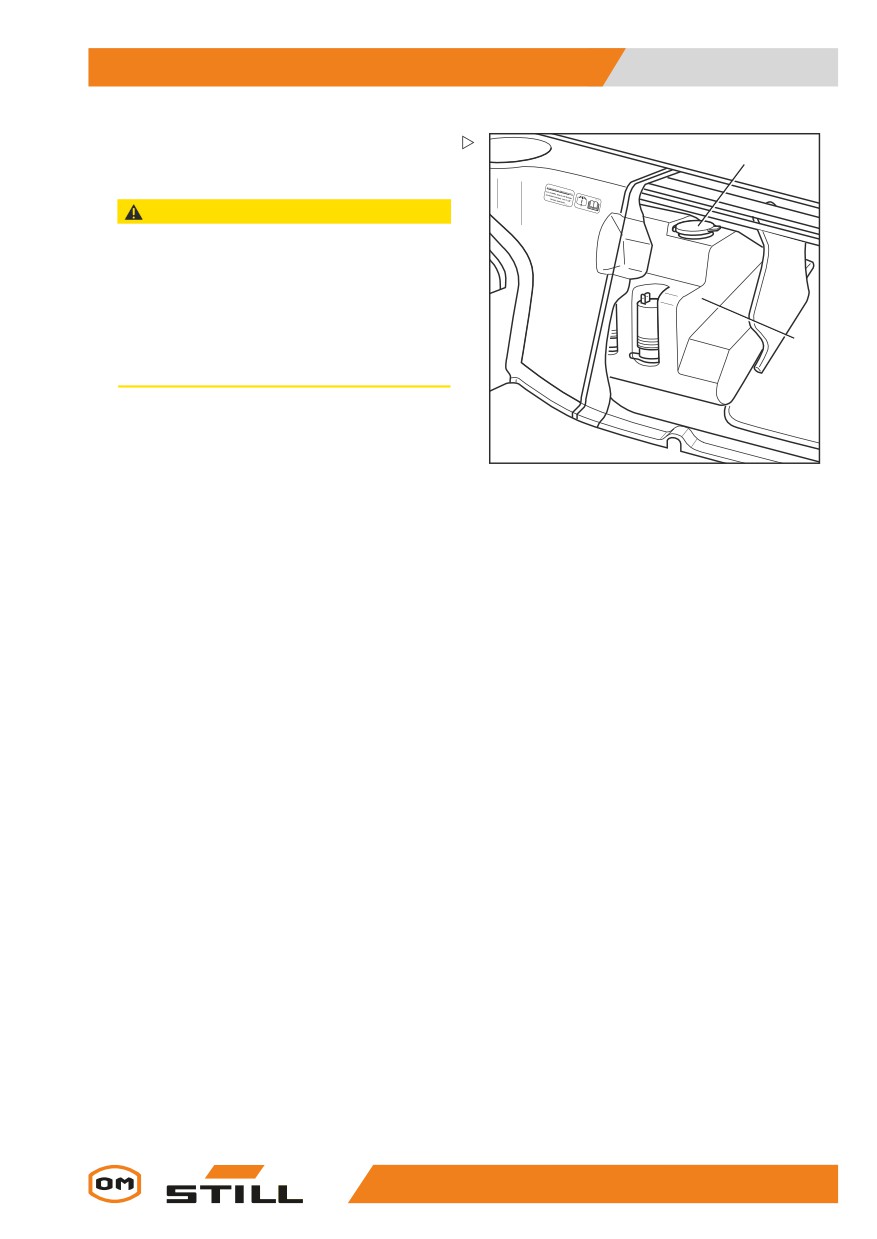

Il serbatoio del liquido lavacristallo si trova
sotto il deflettore dietro il sedile di guida.
6210_341-003
- Aprire l’alettone dietro il sedile del condu-
cente.
- Aprire il tappo del bocchettone di riempi-
mento (1) del serbatoio (2) del liquido lava-
cristallo.
- Miscelare acqua pulita con l’antigelo e, se
necessario, aggiungere del detergente
lavacristallo. Rispettare il rapporto di
miscelazione prescritto dal costruttore.
- Rabboccare il serbatoio con il liquido
lavacristallo miscelato con il detergente
lavacristallo.
- Chiudere il tappo del bocchettone di riempi-
mento.
- Chiudere l’alettone dietro il sedile del
conducente.
- Azionare il dispositivo lavacristallo finché
il liquido lavacristallo non fuoriesce dagli
ugelli di spruzzatura.
75
5
Comandi
Verifiche e operazioni preliminari alla messa in funzione
Controllo delle condizioni di ruote e
pneumatici
AVVERTIMENTO
Rischio di incidenti
L’usura irregolare riduce la stabilità del carrello e
aumenta lo spazio di frenata.
- Sostituire immediatamente gli pneumatici di
destra e sinistra consumati o danneggiati.
AVVERTIMENTO
Rischio di ribaltamento!
La qualità degli pneumatici influisce sulla stabilità
del carrello.
Se si desidera utilizzare sul carrello un tipo di
pneumatico diverso dagli pneumatici approvati
dal costruttore del carrello, oppure pneumatici di
un costruttore diverso, è necessario innanzitutto
ottenere l’approvazione dal costruttore del carrello.
AVVERTIMENTO
Rischio per la stabilità!
Quando si utilizzano pneumatici ad aria o pneu-
matici in gomma piena, non devono mai essere
cambiate le parti del cerchio della ruota e non de-
vono essere combinati le parti del cerchio della
ruota di costruttori diversi.
NOTA
Utilizzare esclusivamente i tipi di pneumatici
approvati; vedere il capitolo « Pneumatici ».
76
Comandi
5
Verifiche e operazioni preliminari alla messa in funzione

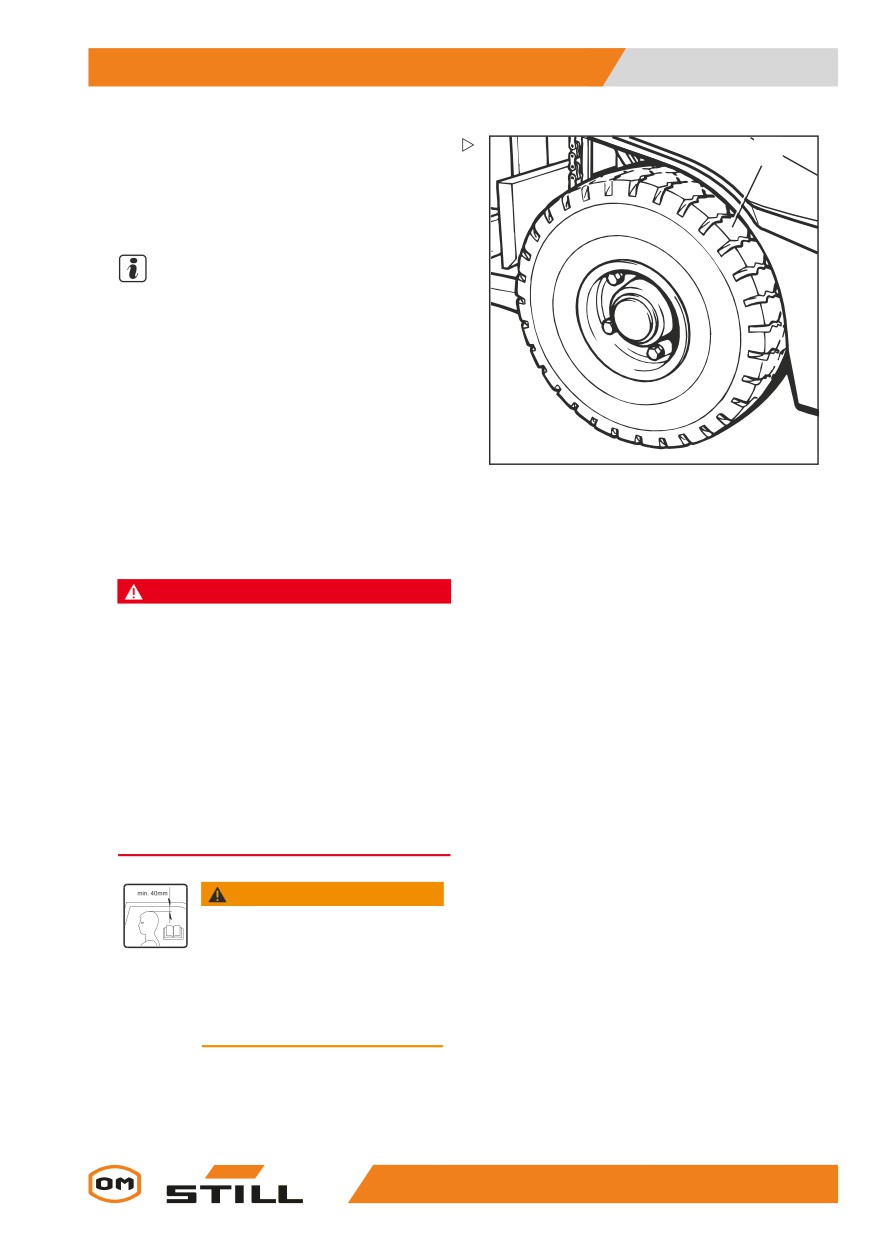

- Controllare che gli pneumatici (1) non
1
presentino usura o danni.
Gli pneumatici non devono essere danneg-
giati o usurati. Devono presentare un’usura
uniforme su entrambi i lati.
NOTA
Rispettare le normative sulla sicurezza pre-
senti nel capitolo « Pneumatici ».
5051_460-004
Regolazione del sedile di guida MSG
65/MSG 75
PERICOLO
Rischio di incidenti in caso di spostamento im-
provviso di sedile o schienale con conseguente
movimento incontrollato da parte del conducente.
Ciò può causare un azionamento involontario dello
sterzo o dei dispositivi di comando, provocando
movimenti incontrollati del carrello o del carico.
- Non regolare il sedile di guida o lo schienale
durante la marcia
- Regolare il sedile e lo schienale in modo che tutti
i dispositivi di comando possano essere azionati
in sicurezza
- Assicurarsi che sedile di guida e schienale siano
posizionati correttamente
AVVERTIMENTO
Su alcune varianti dell’attrezzatura,
la distanza dalla testa nel carrello
potrebbe essere limitata.
Su queste specifiche varianti dell’at-
trezzatura, la distanza tra la testa e il
bordo inferiore della lamiera tettuccio
deve essere di almeno 40 mm.
77
5
Comandi
Verifiche e operazioni preliminari alla messa in funzione
NOTA
Se sono presenti istruzioni operative separate
per il sedile, è necessario eseguirle.
AVVERTIMENTO
Per ottenere il massimo molleggio del sedile,
regolare le sospensioni di quest’ultimo in base
al peso dell’occupante. Tale regolazione protegge
la schiena.
- Per evitare lesioni, assicurarsi che non siano
presenti oggetti nell’area di rotazione del sedile
di guida

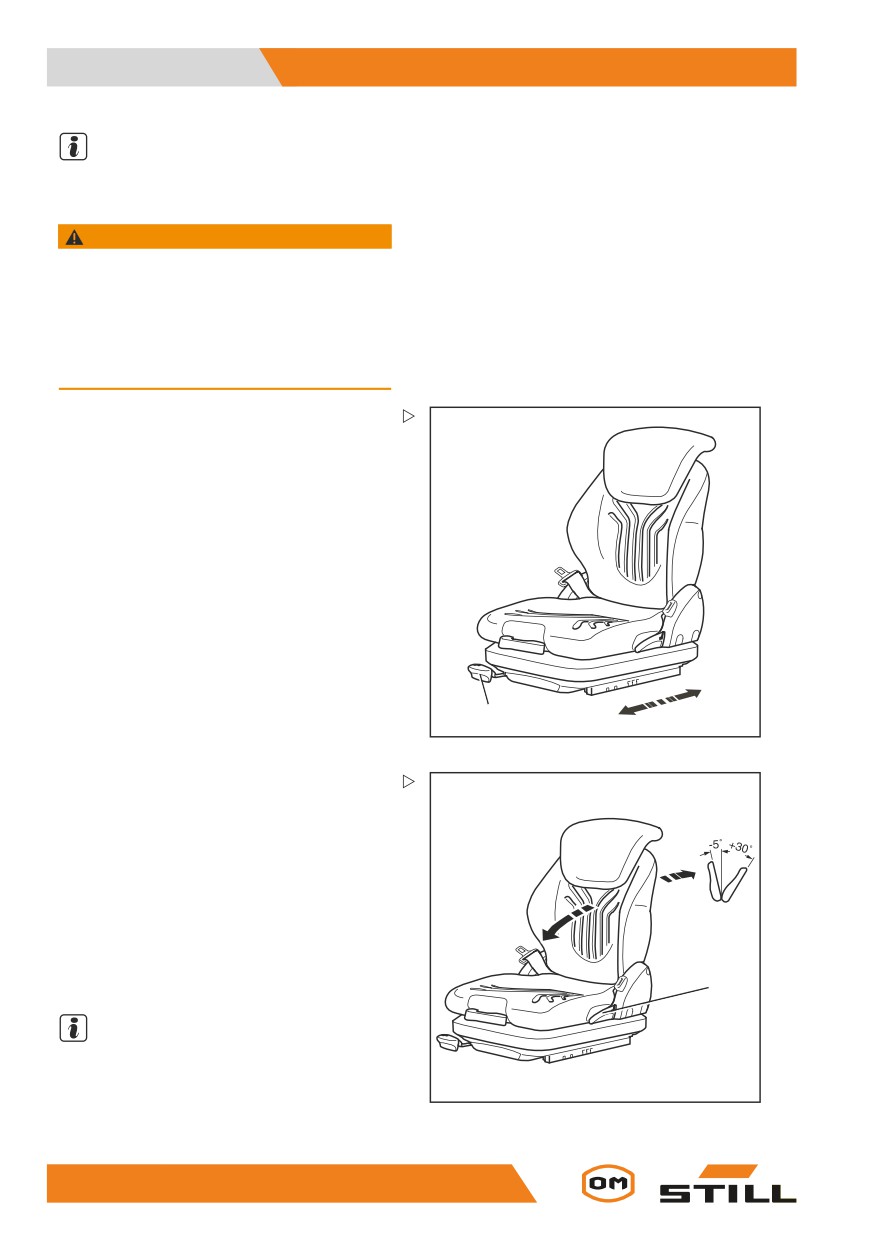

Spostamento del sedile del conducente
- Sollevare e trattenere la leva (1)
- Spingere il sedile del conducente nella
posizione desiderata.
- Rilasciare la leva.
- Accertarsi che il sedile di guida sia salda-
mente innestato.
1
7094_003-006
Regolazione dello schienale
Non esercitare pressione sullo schienale
sedile nella fase di innesto.
- Sollevare e trattenere la leva (2)
- Premere lo schienale finché non raggiunge
la posizione desiderata.
- Rilasciare la leva.
- Accertarsi che lo schienale sedile sia
2
saldamente innestato.
NOTA
L’angolo di brandeggio all’indietro dello
schienale sedile può essere limitato dalla
7094_003-008
condizione strutturale del carrello.
78
Comandi
5
Verifiche e operazioni preliminari alla messa in funzione

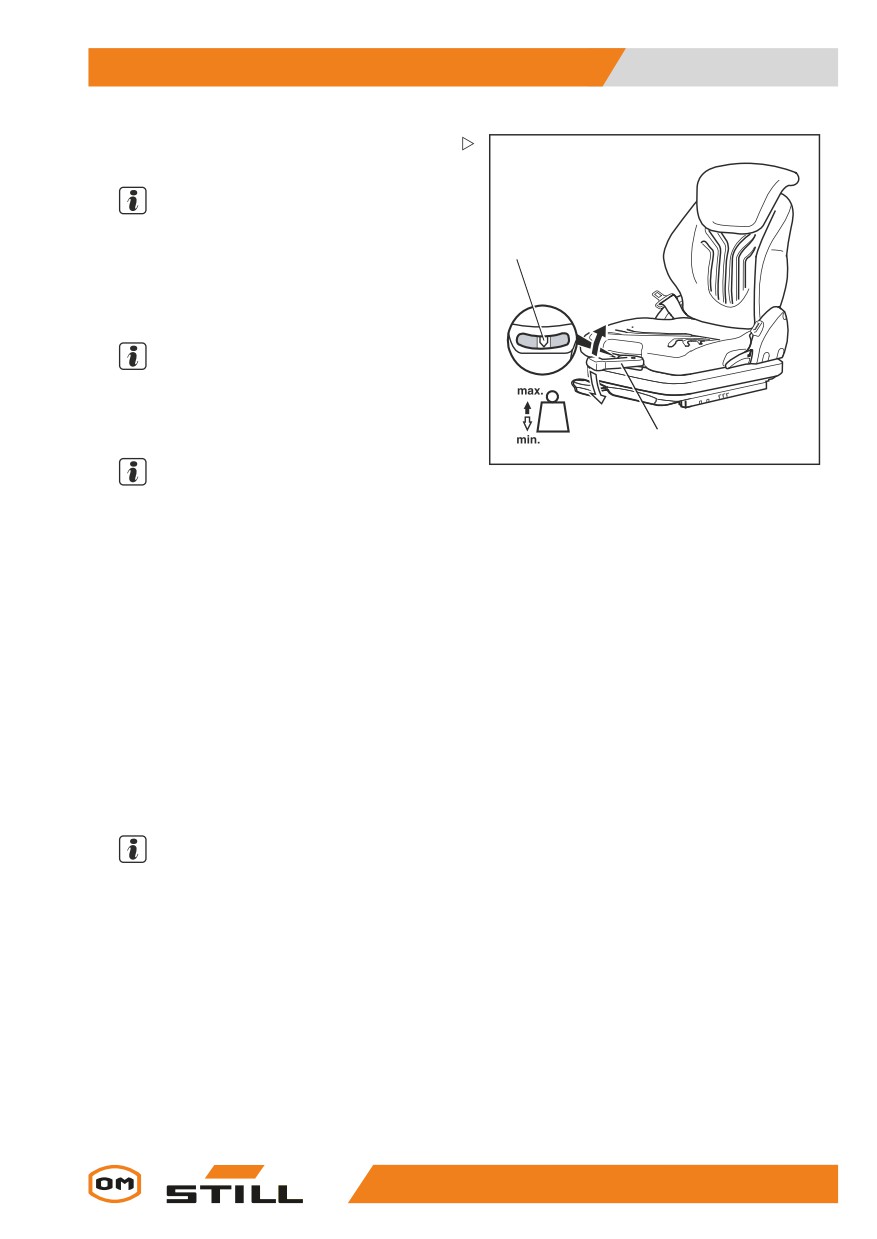

Regolamento della sospensione del
sedile
NOTA
Il sedile di guida deve essere sempre regolato
in base al peso del conducente. Per ottenere
4
la migliore impostazione di sospensione
del sedile, il conducente deve eseguire la
regolazione da seduto.
NOTA
Il sedile di guida del conducente
MSG 65/MSG 75 è progettato per operatori di
peso compreso tra 45 kg e 170 kg.
3
6321_003-038
NOTA

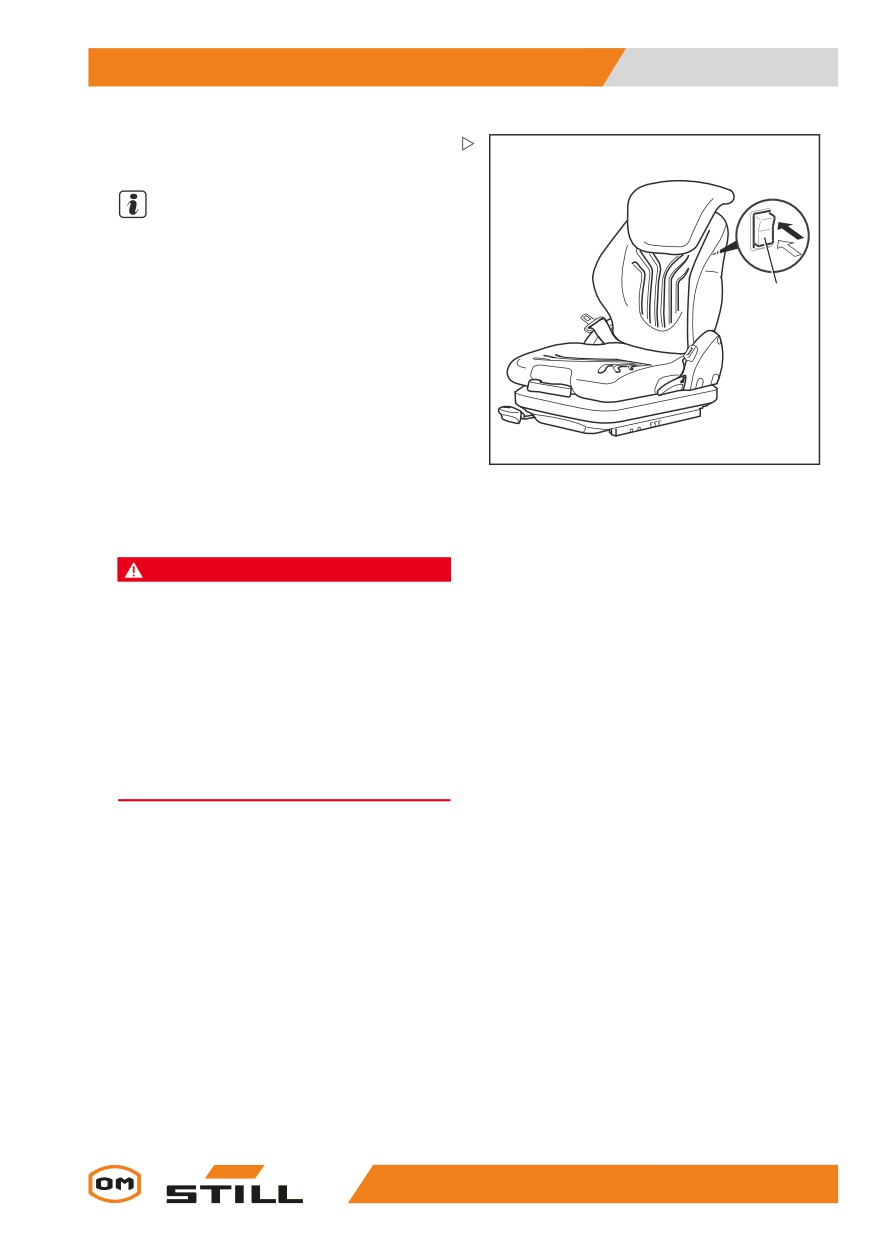

Il sedile di guida MSG 75 è dotato di sospen-
sione pneumatica elettrica che si attiva utiliz-
zando un interruttore elettrico invece di una
leva (3).
- Estendere completamente la leva di regola-
zione del peso (3)
- Pompare in alto o in basso per regolare il
peso del conducente.
- Riportare la leva di regolazione del peso
nella posizione centrale iniziale prima di
ogni nuova spinta (fino a udire uno scatto).
- Piegare completamente nella leva di
regolazione del peso una volta terminata
la regolazione.
NOTA
Quando la freccia (4) si trova al centro della
finestra di ispezione, il peso del conducente è
stato selezionato correttamente. Se il sedile
di guida non si muove quando si aziona la leva
di regolazione del peso, significa che è stata
raggiunta l’impostazione minima o massima
del peso.
79
5
Comandi
Verifiche e operazioni preliminari alla messa in funzione

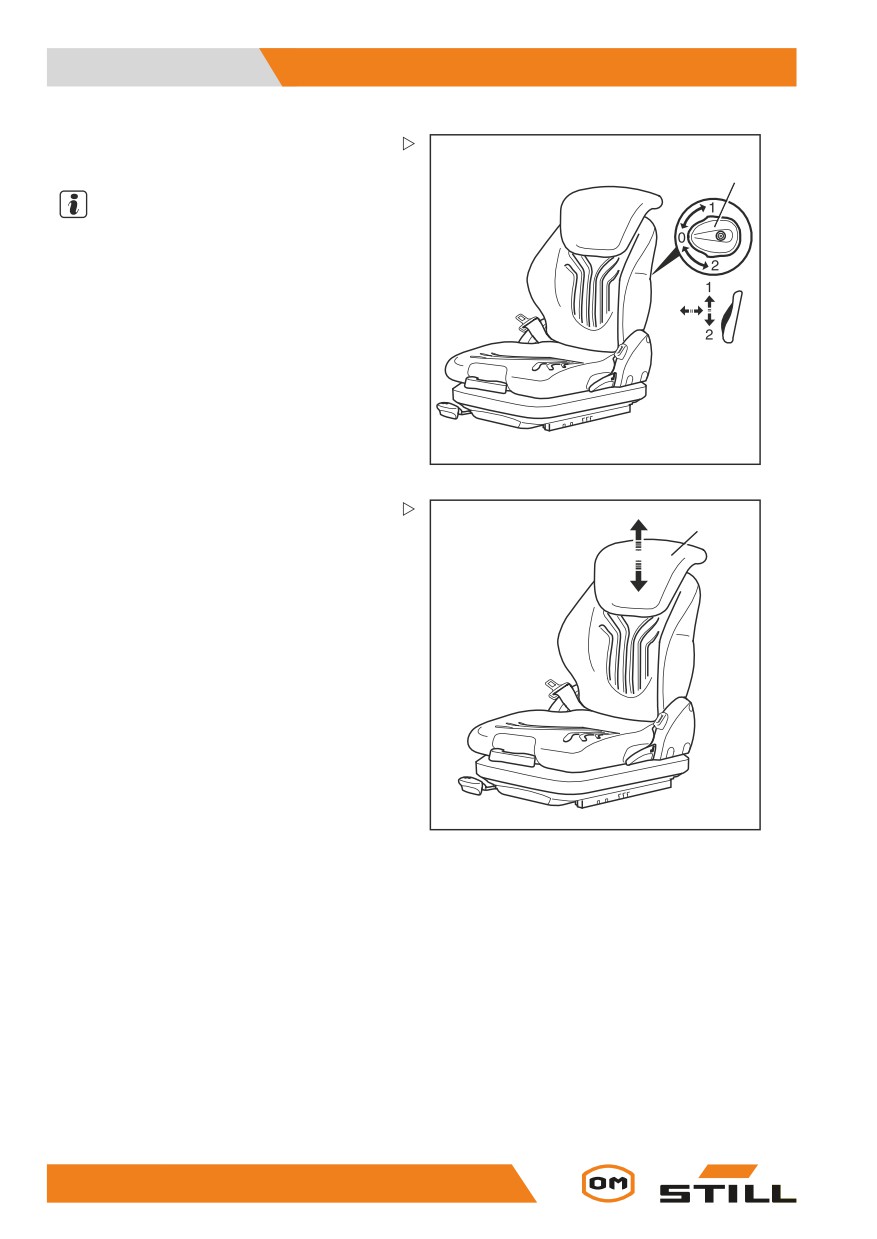

Regolazione del supporto lombare
(variante)
5
NOTA
Il supporto lombare può essere regolato
per adattarsi al profilo della spina dorsale
del singolo conducente. La regolazione del
supporto lombare induce il movimento di un
cuscino convesso di supporto nella parte
inferiore o superiore dello schienale.
- Ruotare la manopola di rotazione (5) in alto
o in basso fino a portare il supporto lombare
nella posizione desiderata
6321_003-039
Regolazione della prolunga dello
schienale (variante)
6
- Regolare la prolunga dello schienale (6)
tirandola o spingendola nella posizione
desiderata.
Per rimuovere la prolunga dello schienale,
tirarlo verso l’alto fino a sfilarlo oltre l’arresto di
fine corsa.
6321_003-040
80
Comandi
5
Verifiche e operazioni preliminari alla messa in funzione
Accensione e spegnimento del riscalda-
mento sedile (variante)
NOTA
Il riscaldamento sedile funziona solo se
l’interruttore di contatto sedile è attivo, cioè
quando il conducente è seduto sul relativo
sedile.
7
- Attivare e disattivare il riscaldamento
sedile (7) utilizzando l’interruttore.
6321_003-041
Regolazione bracciolo
PERICOLO
Rischio di incidente in caso di abbassamento
improvviso del bracciolo provocando movimenti
incontrollati del conducente. Ciò può causare
un azionamento involontario dello sterzo o dei
dispositivi di comando, provocando movimenti
incontrollati del carrello o del carico.
- Non regolare il bracciolo durante la marcia.
- Regolare il bracciolo in modo che tutti i dispo-
sitivi di comando possano essere azionati in
sicurezza.
- Accertarsi del corretto fissaggio del bracciolo.
81
5
Comandi
Verifiche e operazioni preliminari alla messa in funzione

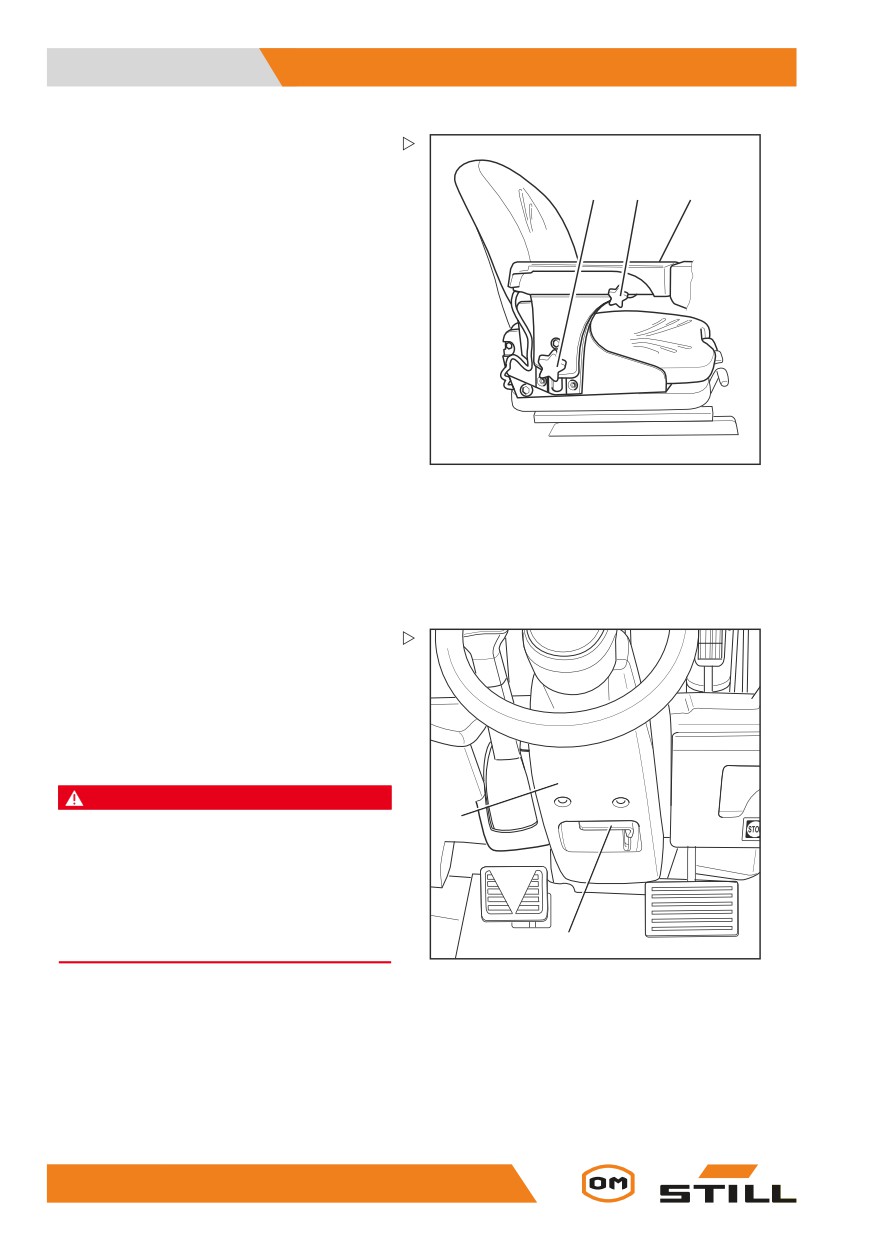

Regolazione della lunghezza del
bracciolo
3
1
2
– Rilasciare la manopola a crociera (1)
ruotandola in senso sinistrorso.
- Spostare il bracciolo (2) nella posizione
desiderata.
- Stringerelamanopolaacrocieraruotandola
in senso destrorso.
- Verificare che il bracciolo sia ben saldo.
Regolazione in altezza del bracciolo
- Rilasciare il volantino (3) ruotandolo in
senso sinistrorso.
7331_342-001
- Spostare il bracciolo (2) nella posizione
desiderata.
- Stringere il volantino ruotandolo in senso
destrorso.
- Verificare che il bracciolo sia ben saldo.
Regolazione del piantone dello
sterzo
- Spingere verso il basso la leva di regola-
zione del piantone dello sterzo (2).
- Posizionare il piantone dello sterzo (1) e
tirare nuovamente la leva verso l’alto.
PERICOLO
1
Rischio di incidenti!
- Accertarsi che il piantone dello sterzo sia bloc-
cato.
Il piantone dello sterzo deve inserirsi a scatto nella
posizione prevista.
Non cercare di regolare il piantone dello sterzo
durante la guida.
2
6210_424-001
82
Comandi
5
Avviamento
Avviamento
Salita e discesa dal carrello
AVVERTIMENTO
Rischio di lesioni durante la salita e la discesa dal
carrello a causa di slittamenti, urti contro parti del
carrello o possibilità di rimanere impigliati.
Se il coperchio della pedana è molto sporco o
macchiato d’olio, sussiste il rischio di slittamento.
Scendendo dal carrello, vi è il rischio di urtare con
la testa il sostegno del tettuccio di protezione o di
impigliarsi con gli indumenti.
- Accertarsi che il coperchio della pedana non sia
sdrucciolevole.
- Non salire o scendere dal carrello saltando.
- Accertarsi di avere una presa sicura sul carrello.
AVVERTIMENTO
Rischio di lesioni scendendo dal carrello!
Se indumenti o gioielli (ad esempio orologi, anelli,
ecc.) si impigliano in un componente mentre si
scende dal carrello, ciò potrebbe causare lesioni
gravi (ad esempio caduta, perdita di dita, ecc.).
Vietato saltare dal carrello.
- Non saltare dal carrello.
- Non indossare gioielli sul posto di lavoro.
- Non indossare indumenti da lavoro slacciati.
ATTENZIONE
Rischio di danni ai componenti in caso di uso non
corretto
I componenti del carrello, quali sedile di guida,
volante, leva del freno di stazionamento, ecc., non
sono progettati per essere utilizzati per la salita e
la discesa dal carrello e possono danneggiarsi in
seguito a un uso non corretto.
- Per la salita e la discesa dal carrello utilizzare
esclusivamente i dispositivi progettati specifica-
tamente allo scopo.
83
5
Comandi
Avviamento

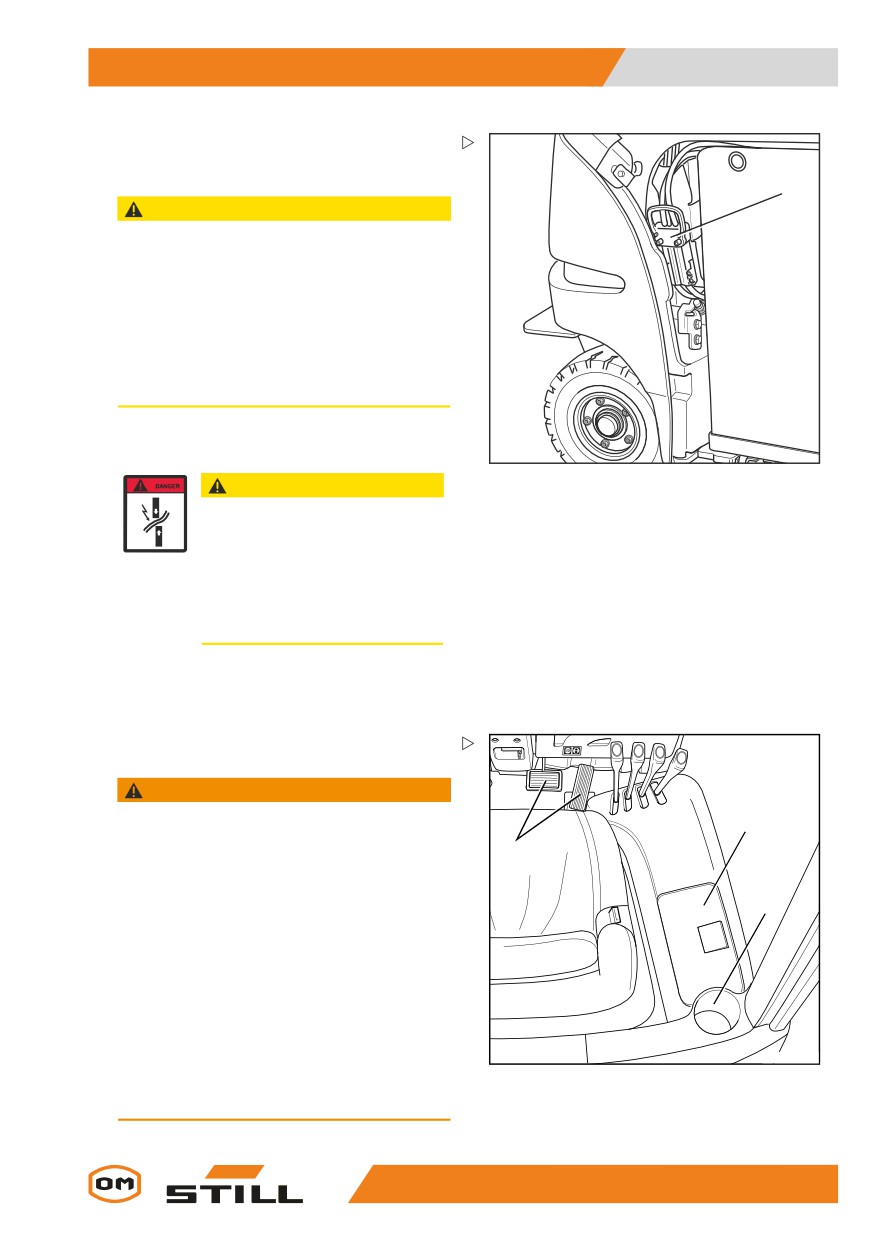

Per facilitare la salita e la discesa dal carrello,
1
utilizzare la pedana (4) come gradino e
la maniglia (1) come supporto. Anche il
2
sostegno del tettuccio di protezione (2) può
essere utilizzato come supporto.
Salire sempre sul carrello muovendosi in
avanti:
3
- Afferrare la maniglia (1) con la mano sinistra
e tenersi saldamente.
- Poggiare il piede sinistro sul gradino (5).
4
- Utilizzare il piede destro per entrare nel
carrello e sedersi sul sedile di guida (3).
Scendere sempre dal carrello all’indietro:
5
6210_003-083
- Afferrare la maniglia (1) con la mano sinistra
e tenersi saldamente.
- Alzarsi dal sedile di guida e poggiare il piede
sinistro sul gradino (5).
- Scendendo dal carrello, poggiare per primo
il piede destro.
84
Comandi
5
Avviamento
Collegamento della spina batteria
- Aprire lo sportello batteria.
1
ATTENZIONE
Rischio di danni ai componenti!
Se si collega la spina batteria con l’interruttore a
chiave inserito (sotto carico), si produrrà un arco.
Questo può causare la corrosione dei contatti, con
conseguente notevole riduzione della loro durata.
- Non collegare la spina batteria con l’interruttore
a chiave inserito.
- Assicurarsi che l’interruttore a chiave sia disin-
serito prima di collegare la spina batteria.
- Inserire completamente la spina batteria (1)
nel collegamento connettore sul carrello.
6327_600-001
ATTENZIONE
I danni ai cavi comportano il rischio di
cortocircuito.
Non schiacciare il cavo batteria
quando si chiude il coperchio
batteria.
- Assicurarsicheilcavobatterianon
tocchi il coperchio batteria.
- Chiudere lo sportello batteria.
Ripiani e portabicchieri
AVVERTIMENTO
Gli oggetti possono cadere sulla pedana e ostruire
1
i pedali, il che potrebbe costituire un rischio di
incidenti
3
Gli oggetti da conservare devono essere della mi-
sura corretta in modo che non possano cadere dal
2
ripiano (1) o fuori dal portabicchiere (2). Gli ogge-
tti che cadono sulla pedana durante la marcia a
seguito di una sterzata o di una frenata possono
scivolare tra i pedali (3) e impedirne il corretto fun-
zionamento. Di conseguenza, potrebbe risultare
impossibile frenare il carrello nel momento neces-
sario.
- È possibile riporre sul portabicchiere bottiglie da
max. 0,5 l
7321_003-125
- Accertarsi che gli oggetti riposti non possano
cadere dai ripiani quando si avvia il carrello o
durante le sterzate e le frenate
85
5
Comandi
Avviamento

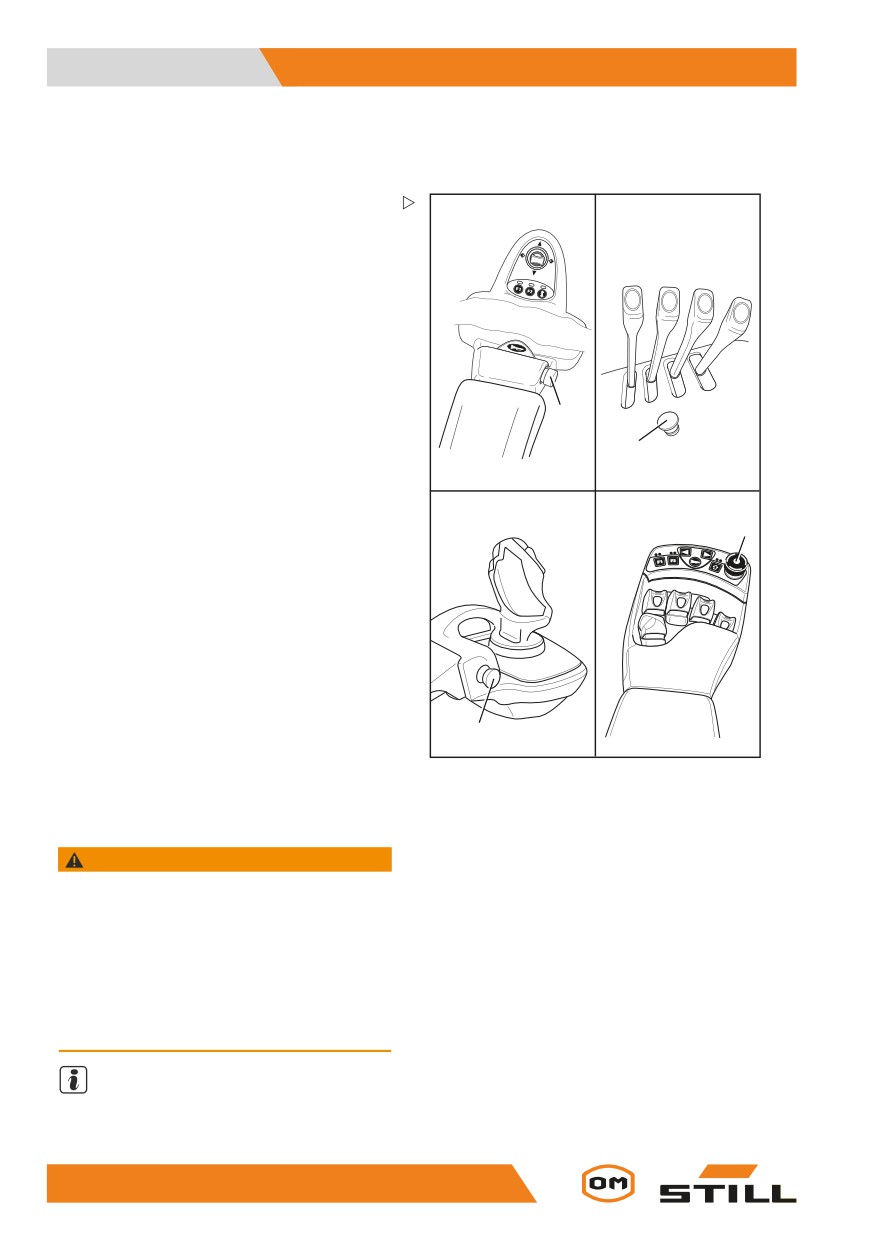

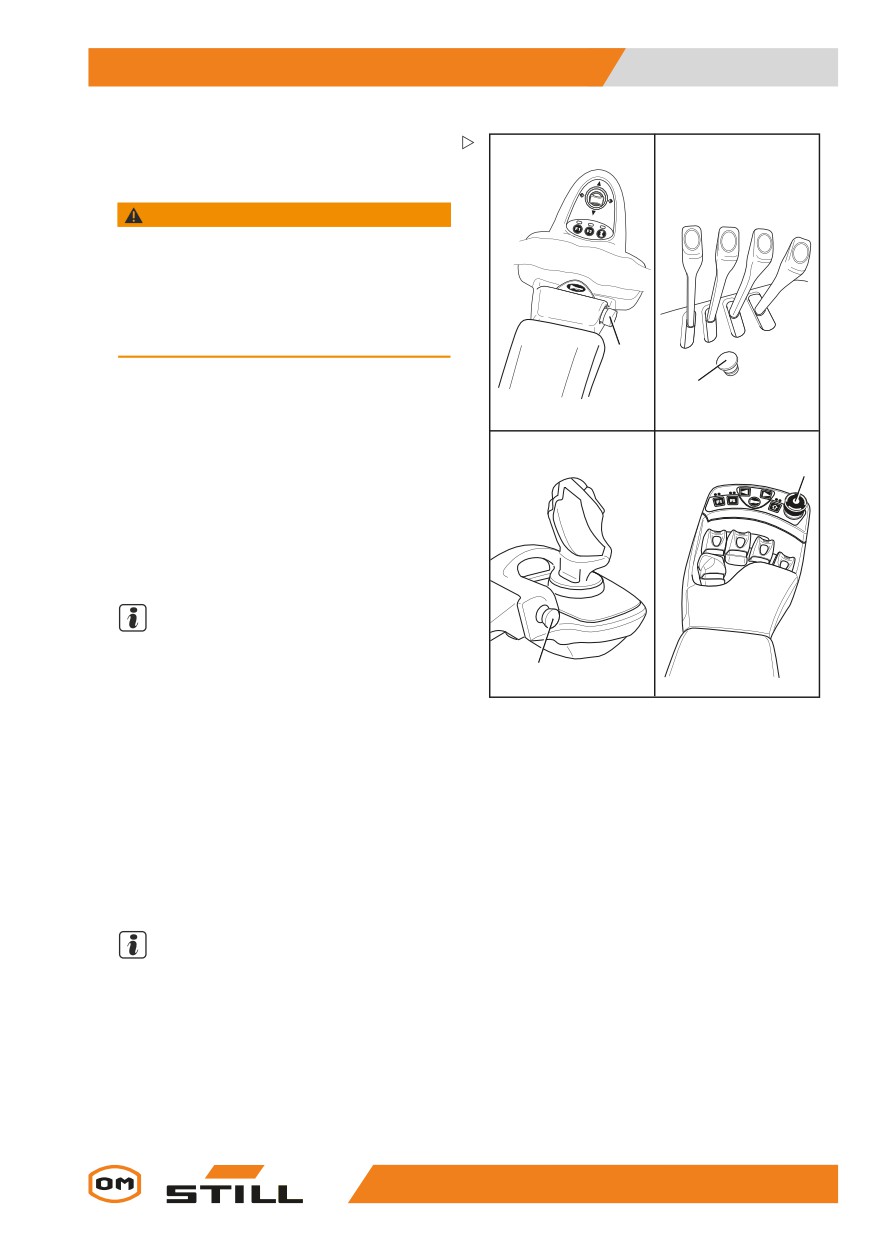

Sbloccaggio dell’interruttore arresto
di emergenza
- Estrarre/girare l’interruttore arresto di
emergenza (1) fino a bloccarlo.
I
II
1
1
III
IV
1
1
6321_003-145
Inserimento dell’interruttore a chiave
AVVERTIMENTO
Prima di attivare l’interruttore a chiave devono
essere state eseguite tutte le prove e le operazioni
preliminari alla messa funzione, senza rilevare
alcun guasto.
- Eseguire i controlli e le operazioni prelliminari
alla messa in funzione.
- Non utilizzare il carrello se sono stati rilevati
dei guasti; contattare il centro di assistenza
autorizzato.
NOTA
Quando il carrello è acceso, la velocità di
guida massima è limitata. Il limite velocità
86
Comandi
5
Avviamento
di marcia è disattivato non appena il carrello
esce dalla curva e lo sterzo viene riportato
nella posizione di marcia rettilinea. A tale
scopo, girare il volante di circa mezzo giro.

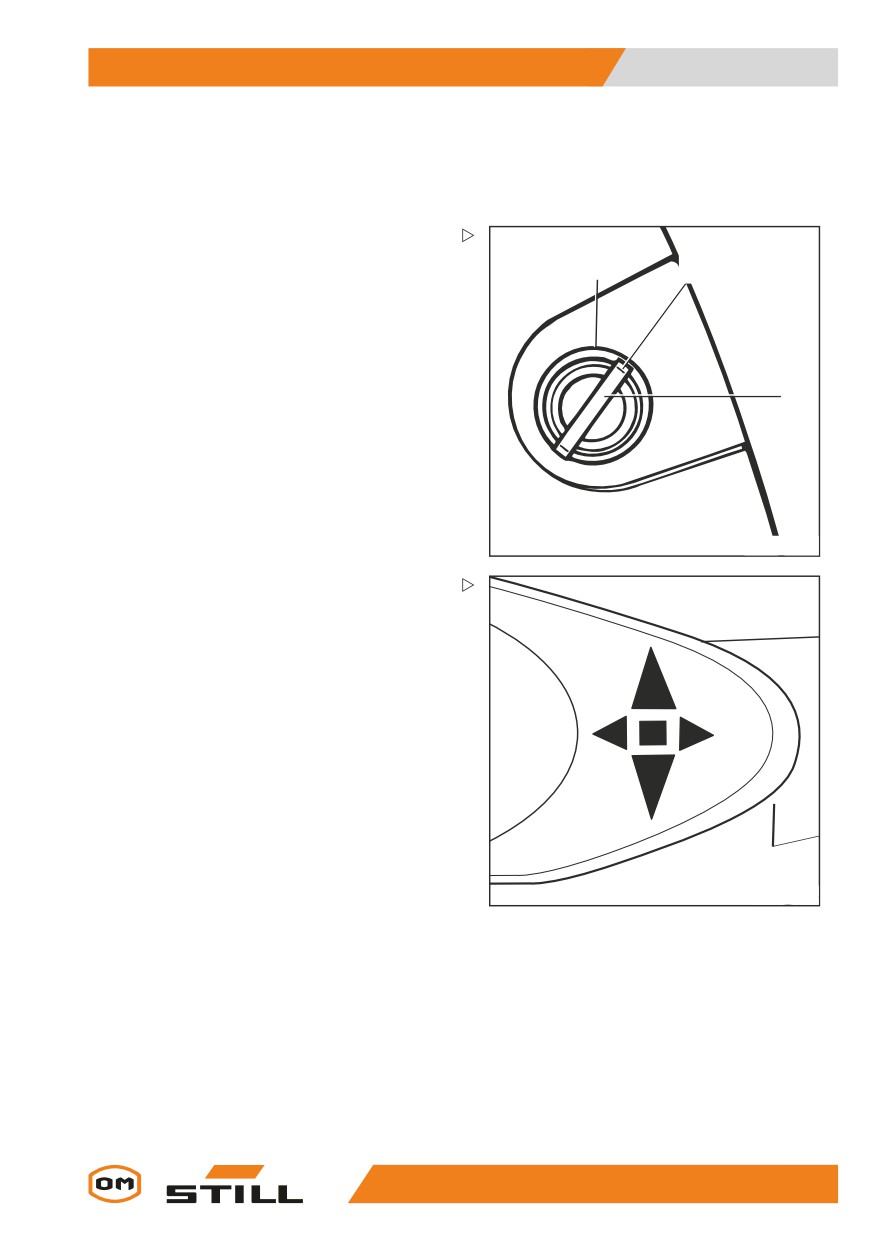

- Inserire la chiave di accensione (1) nell’in-
terruttore a chiave e posizionarla su « I. »
0
I
1
5060_003-029_V2
Si attiva così un auto-test. Tutte le spie degli
indicatori della direzione di guida e nei display
di svolta si accendono brevemente.
7312_003-085
87
5
Comandi
Avviamento

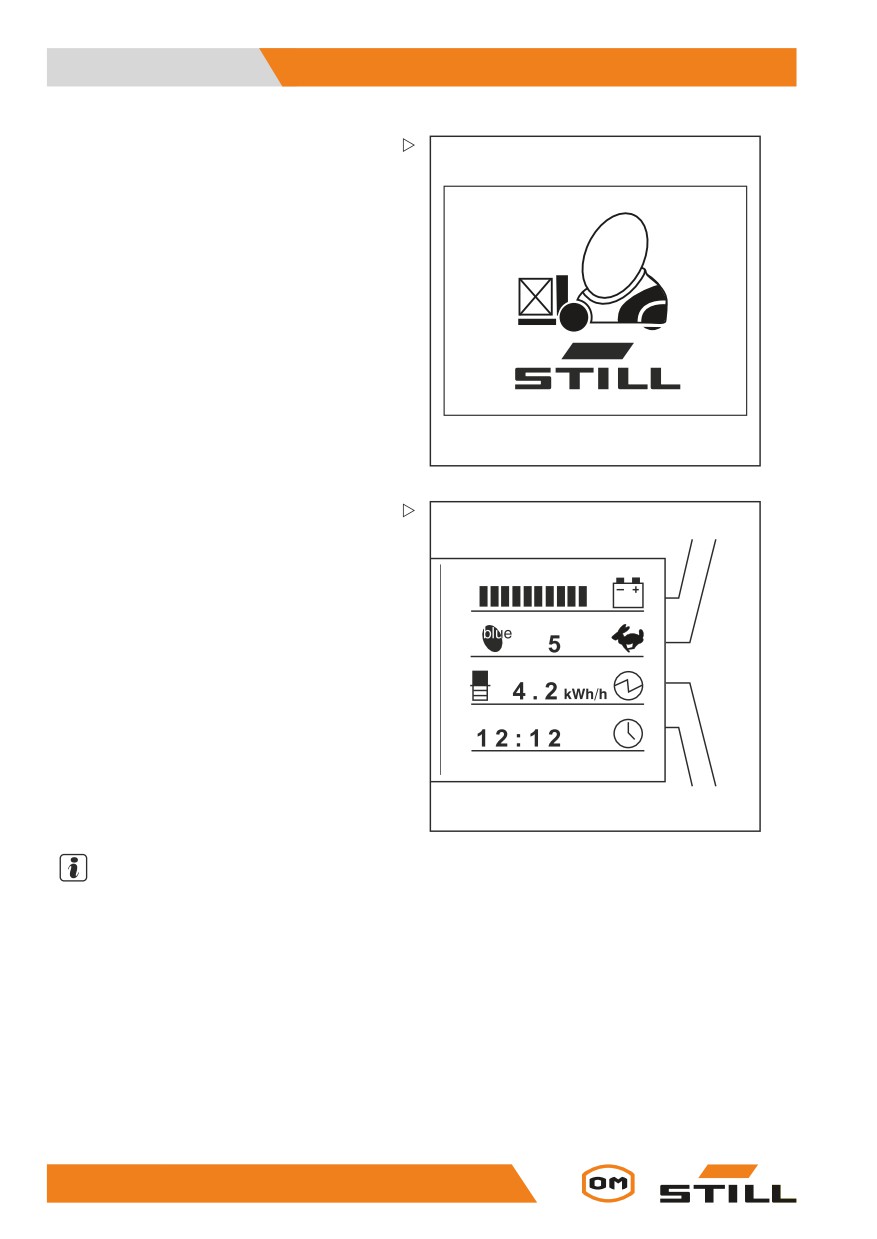

All’attivazione dell’interruttore a chiave, e
fino al termine dell’avvio della centralina del
carrello, il display visualizza la schermata
iniziale nella lingua impostata.
Se il carrello è pronto per il funzionamento,
vengono visualizzati i display standard.
Se il carrello prevede una « autorizzazione di
accesso con codice PIN », il display passa
inizialmente al menu di immissione per
l’autorizzazione di accesso.
Elementi del display standard
1 2
1
Carica della batteria
La capacità della batteria disponibile
viene visualizzata nel campo di visualiz-
zazione.
2
Programma di guida
Sul display viene visualizzato il pro-
gramma di trazione (1-5).
3
Potenza nominale
Il consumo di alimentazione medio e le
tendenze di consumo sono mostrati nel
campo di visualizzazione.
4
Tempo
4
3
L’ora attuale viene visualizzata nel
6341_003-006_V3
campo di visualizzazione.
NOTA
Una volta collegata la batteria, lo stato di
carica corretto potrebbe essere visualizzato
solo dopo la messa sotto carico tramite la
guida o il sollevamento.
È possibile che sul display vengano visualiz-
zate ulteriori informazioni.
- Se si verificano dei guasti, fare riferimento
alle informazioni contenute nel capitolo
« Messaggi sul display ».
88
Comandi
5
Avviamento

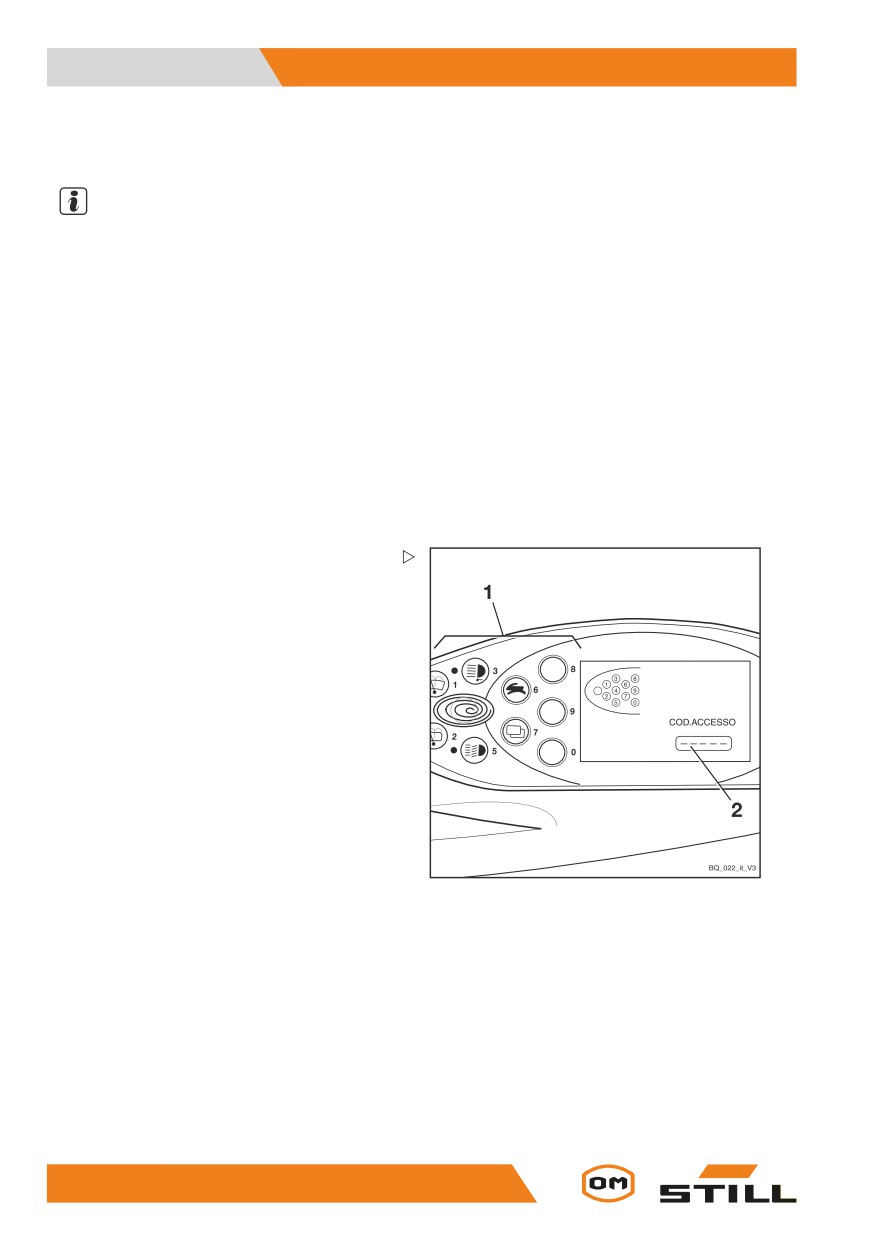

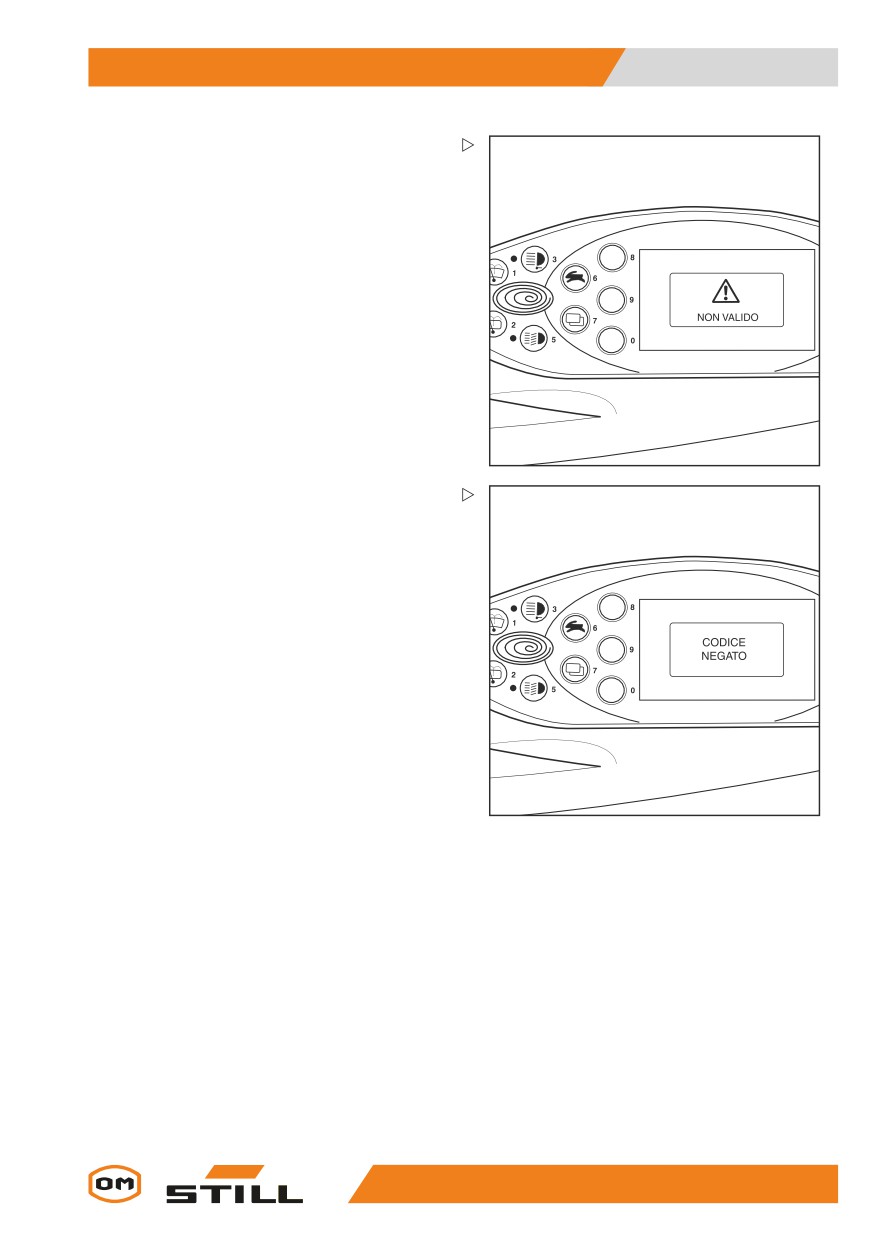

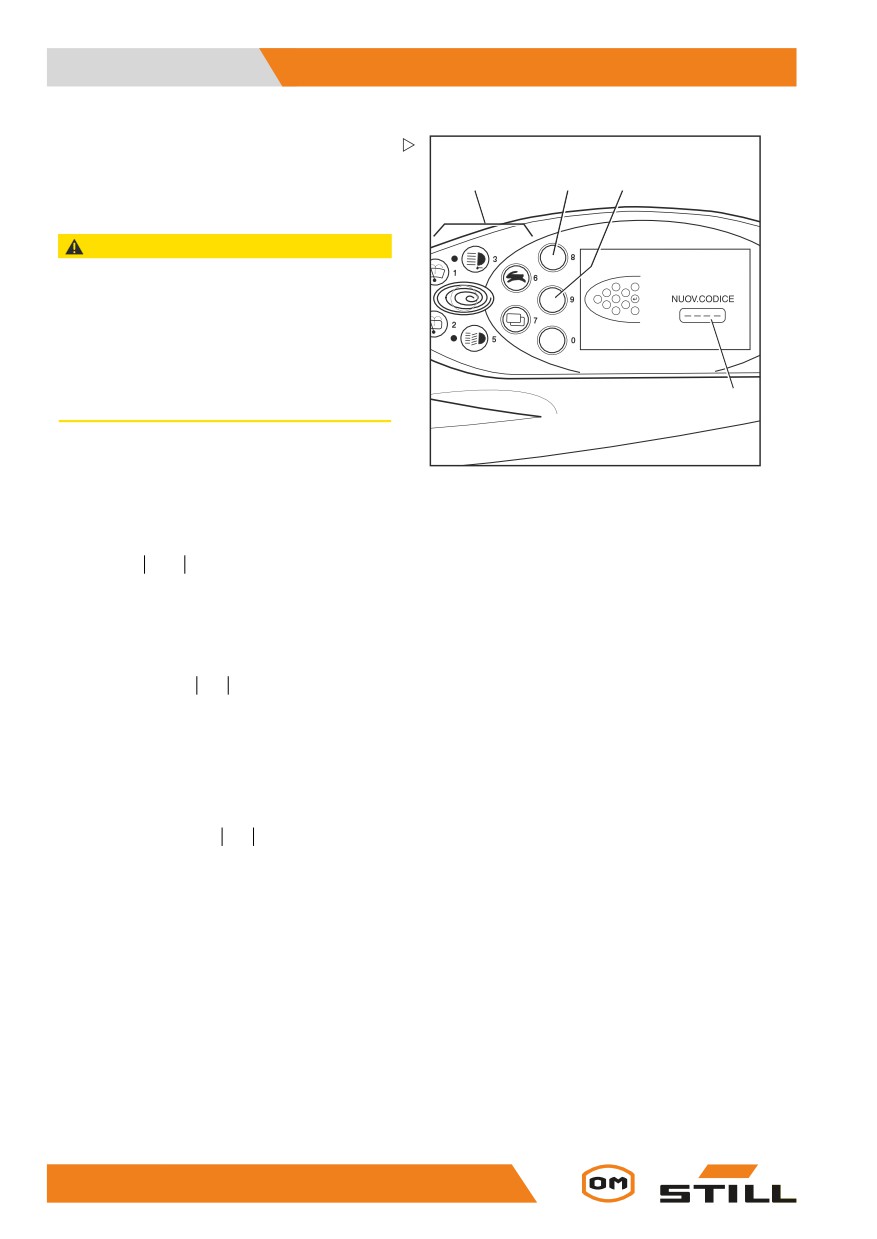

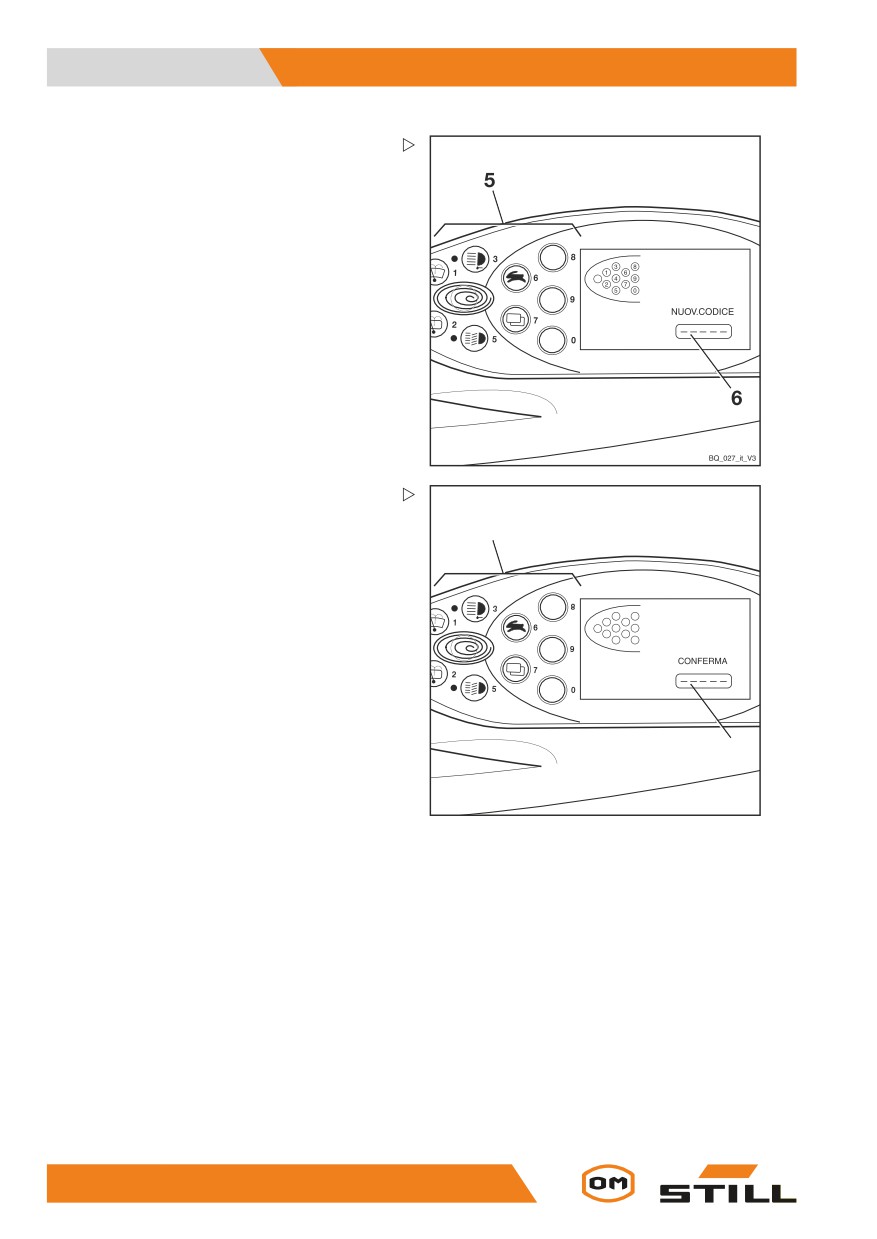

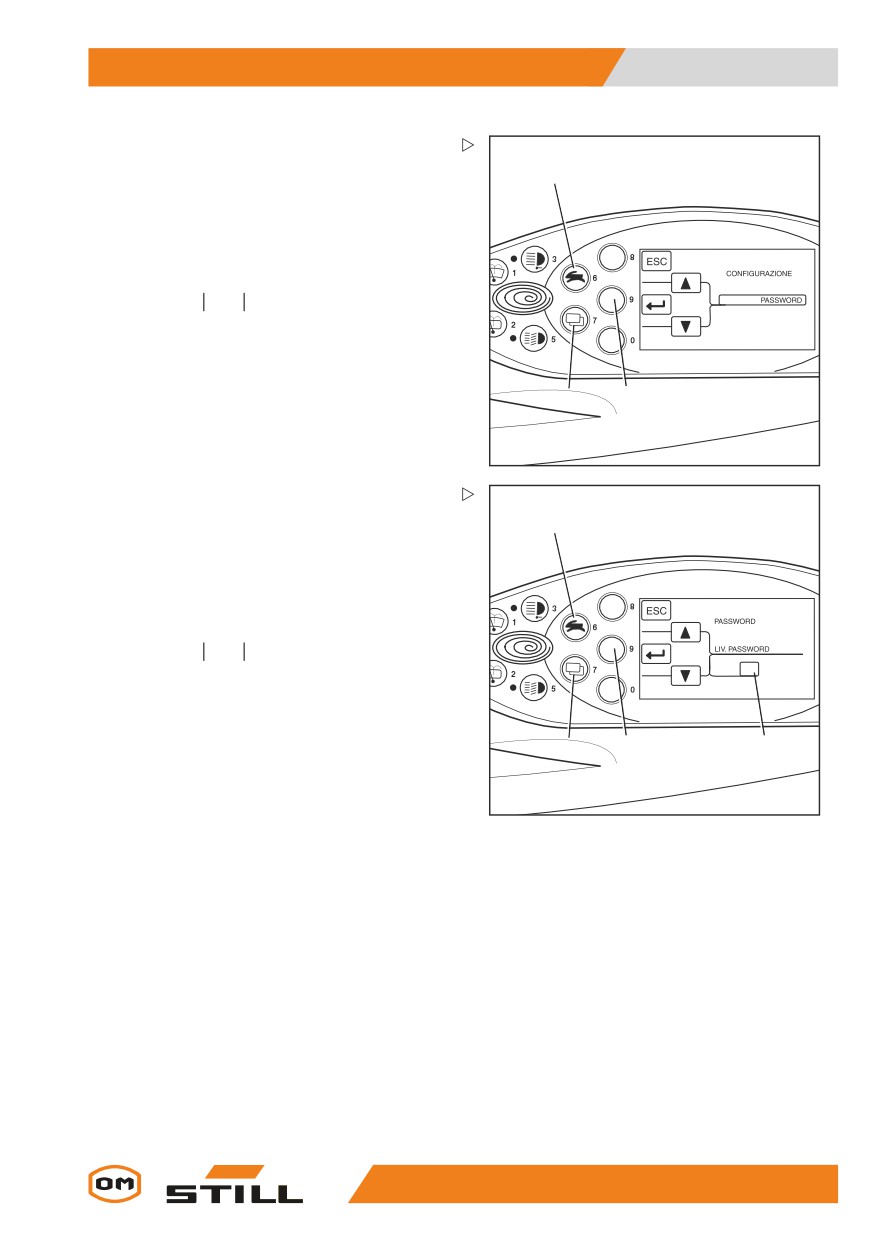

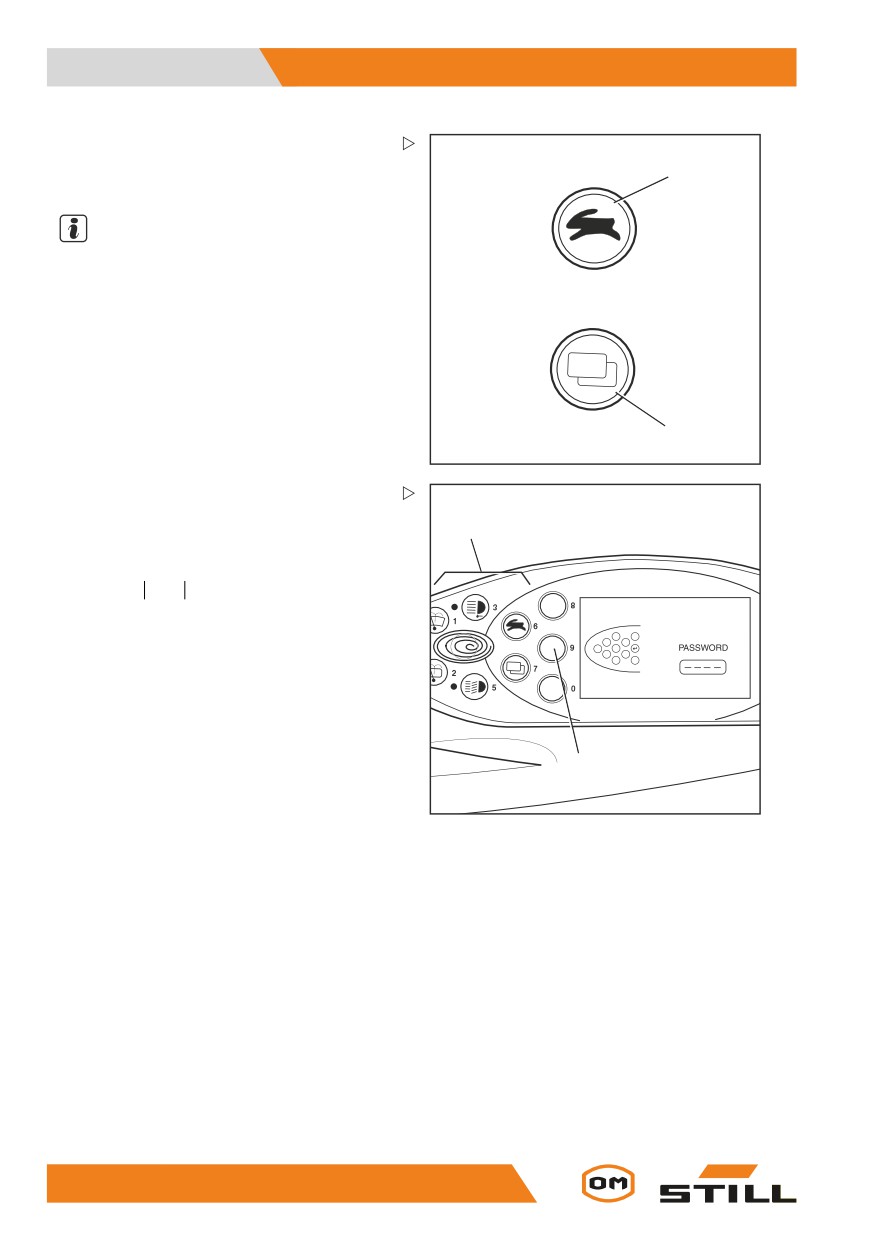

Autorizzazione accesso con codice
PIN (variante)
Descrizione
I carrelli dotati della variante « Autorizza-
zione accesso con codice PIN » sono protetti
dall’utilizzo non autorizzato da un PIN opera-
tore a cinque cifre. È possibile definire fino a
cinquanta PIN operatore; in questo modo lo
stesso carrello può essere utilizzato da con-
ducenti diversi, ciascuno con il proprio PIN.
NOTA
I PIN operatore vengono definiti nel menu
della guida carrello a cui è possibile accedere
solo se si è in possesso della rispettiva
autorizzazione di accesso, ad esempio i fleet
manager.
Dopo avere attivato il contatto chiave, il
menu di immissione del PIN operatore viene
visualizzato sullo schermo del display e
dell’unità di comando. Tutte le funzioni del
carrello (guida, impianto idraulico, impianti
elettrici supplementari e i display dell’unità
di comando) sono bloccate. La funzione
del sistema luci di emergenza (variante)
è garantita. Inserire il codice di accesso a
cinque cifre (da 00000 a 99999) per abilitare le
funzioni bloccate. Una volta inserito il PIN
operatore corretto, vengono visualizzati i
display standard. Tutte le funzioni del carrello
sono disponibili.
L’autorizzazione di accesso può essere
configurata in modo tale che, per poter
utilizzare di nuovo il carrello, si debba inserire
il PIN operatore ogni volta che il conducente
scende dal carrello.
- Contattare il centro di assistenza tecnica
autorizzato per tale problema.
Il primo PIN operatore viene preimpostato
in fabbrica con le cifre « 11111 ». Tutti gli
altri sono preimpostati su « 0xFFF » ma le
funzioni non sono disponibili, perché il PIN
operatore valido di valore più alto è « 99999 ».
Le persone con la rispettiva autorizzazione
di accesso, ad esempio, fleet manager,
89
5
Comandi
Avviamento
possono modificare i PIN operatore nel menu
corrispondente.
NOTA
Quando si mette in funzione il carrello per
la prima volta, si consiglia di modificare
l’autorizzazione di accesso impostata in
fabbrica. Questo è l’unico modo per garantire
che il PIN operatore sia noto solo alle persone
con la rispettiva autorizzazione di accesso.
I PIN operatore sono memorizzati nella guida
carrello. Questi codici sono comunque dispo-
nibili anche se il display e l’unità di comando
sono stati modificati. Il centro di assistenza
autorizzato può utilizzare un dispositivo di
diagnostica per leggere il PIN operatore e, se
necessario, ripristinare l’impostazione di fab-
brica del PIN operatore.
Menu di immissione COD.ACCESSO
L’operatore inserisce il codice di accesso a
cinque cifre (00000 - 99999) in questo menu di
immissione.
Il PIN operatore si immette utilizzando i pul-
santi (1). Le cifre inserite per il PIN operatore
(2) non sono visibili, al loro posto vengono
visualizzati dei pallini. Se il PIN operatore im-
messo è corretto, viene visualizzato il display
standard e tutte le funzioni del carrello sono
disponibili.
90
Comandi
5
Avviamento
Se viene immesso un PIN operatore errato,
viene visualizzato per un breve periodo di
tempo il messaggio INVALIDO. Quando il
messaggio scompare, il PIN operatore può
essere immesso nuovamente.
BQ_023_it_V2
Dopo tre tentativi non validi, viene visualizzato
il messaggio CODICE NEGATO. L’ingresso è
quindi bloccato per cinque minuti prima che un
altro tentativo possa essere effettuato.
BQ_024_it_V2
91
5
Comandi
Avviamento
Definizione del PIN operatore
1
NOTA
Il PIN operatore può essere definito soltanto
dalle persone in possesso della rispettiva au-
torizzazione di accesso, ad esempio i fleet
manager. Affinché il fleet manager possa de-
finire il PIN operatore deve accedere al menu
di configurazione. Il menu di configurazione è
protetto da password. Dopo avere immesso
la password, il fleet manager può configu-
rare le impostazioni generali per il carrello.
Per modificare la password, vedere il capitolo
« Modifica della password ».
2

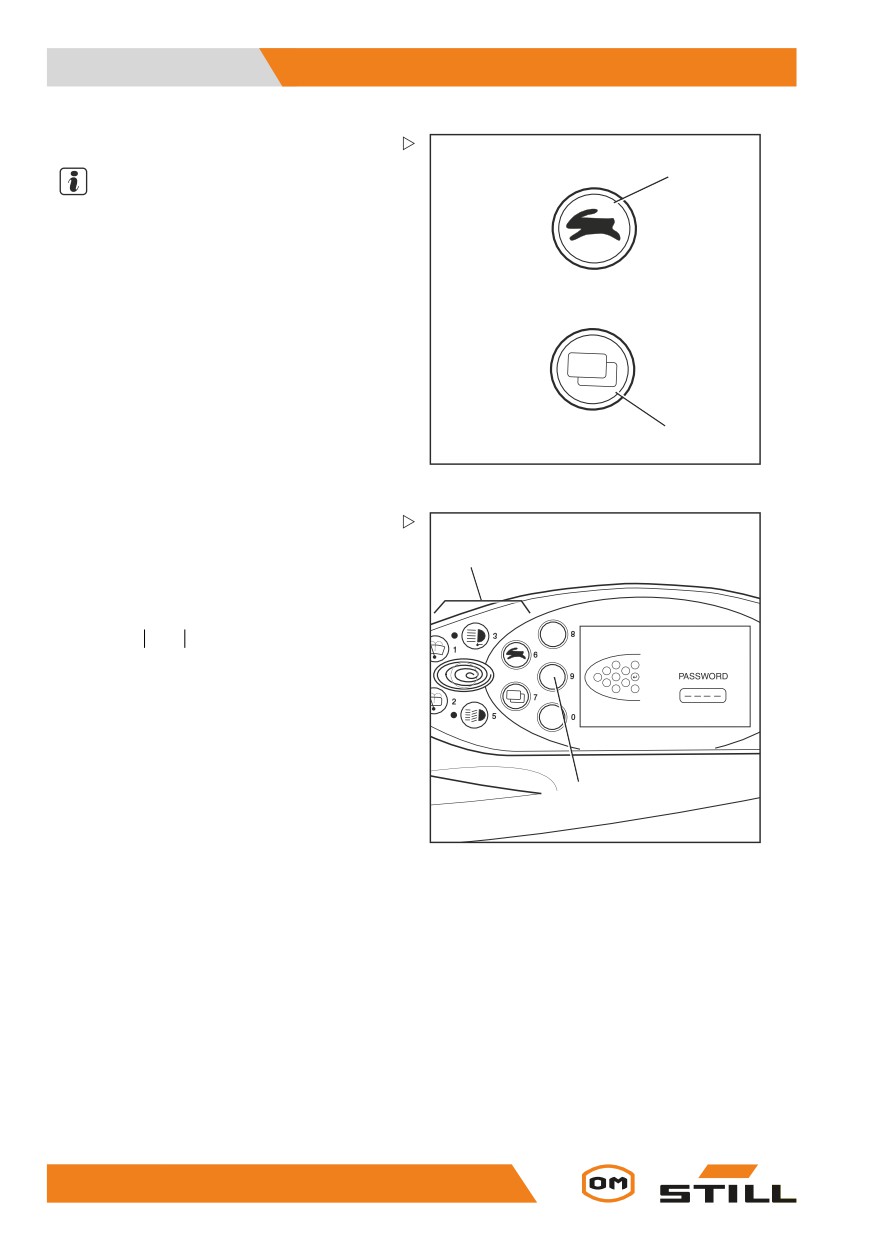

- Premere contemporaneamente il pulsante
Blue-Q_029_V2
di selezione (1) e il pulsante di cambio menu
(2).
La PASSWORD viene visualizzata sul display.
- Immettere la password a quattro cifre
1
(impostazionedifabbrica: 2777)utilizzando
i pulsanti (1).
- Confermare l’immissione premendo il
pulsante INVIO (2).
3
ESC
1
6
4
2
7
5
2
BQ_030_it_V2
92
Comandi
5
Avviamento
Sul display viene visualizzato CONFIGURA-
ZIONE.
1
- Utilizzare il pulsante di selezione del
programma di guida (1) e il pulsante di
cambio menu (3) per selezionare il menu
COD.ACCESSO.
- Confermare la selezione premendo il
pulsante INVIO (2).
3
2
BQ_31_it
Selezione del PIN operatore
Nel menu COD.ACCESSO è possibile sce-
1
gliere tra cinquanta possibili PIN operatore.
Le sequenze numeriche possono es-
sere impostate o modificate nel sotto-
menu NUOV.CODICE.
Una volta eseguito l’accesso al menu
COD.ACCESSO, il campo di selezione CO-
DICE (2) contiene il numero 1. Ora è possi-
bile definire il primo dei cinquanta PIN opera-
tore.
– Utilizzare il pulsante di selezione del
4
3
2
programma di guida (1) e il pulsante di
cambio menu (4) per selezionare il PIN
BQ_025_it_V3
operatore desiderato (da 1 a 50).
- Confermare la selezione premendo il
pulsante INVIO (3).
93
5
Comandi
Avviamento
Sul display viene visualizzato NUOV.CO-
DICE.
- Immettere il PIN operatore desiderato
utilizzando i pulsanti (5).
Le cifre inserite non vengono visualizzate sul
display. Al loro posto vengono visualizzate
delle palline nel campo NUOV.CODICE(6).
Sul display viene visualizzato CONFERMA.
Il sottomenu CONFERMA consente di confer-
7
mare il nuovo PIN operatore.
- Immettere il nuovo codice di accesso
una seconda volta nel campo CON-
FERMA (8) utilizzando i pulsanti (7).
3
8
1
6
4
9
2
7
Se la voce corrisponde al nuovo PIN ope-
5
0
ratore immesso in precedenza, il sistema
accetta il nuovo PIN operatore dopo l’in-
serimento dell’ultima cifra. Il display torna
al menu COD.ACCESSO.
Qui è possibile definire un altro PIN operatore.
8
BQ_026_it
94
Comandi
5
Avviamento
Se il PIN operatore immesso nel sotto-
menu CONFERMA non corrisponde al PIN
operatore immesso in precedenza nel sotto-
menu NUOV.CODICE, sarà visualizzato il
messaggio INVALIDO.
Il messaggio scompare dopo un breve periodo
di tempo. Il nuovo PIN operatore può essere
immesso nel sottomenu CONFERMA.
BQ_023_it_V2
Dopo avere inserito per tre volte il codice
errato, viene visualizzato il messaggio CO-
DICE NEGATO.
Il display torna al menu COD.ACCESSO. Il
PIN operatore desiderato deve essere definito
nuovamente.
BQ_024_it_V2
95
5
Comandi
Avviamento
Modifica della password
Si consiglia di modificare la password predefi-
1
nita in fabbrica.
NOTA
La password può essere modificata soltanto
quando il freno di stazionamento è inserito.
- Premere contemporaneamente il pulsante
di selezione (1) e il pulsante di cambio menu
(2).
2
Blue-Q_029_V2
La PASSWORD viene visualizzata sul display.
- Immettere la password corrente utilizzando
1
i pulsanti (1).
– Confermare l’immissione premendo il
pulsante INVIO (2).
3
ESC
1
6
2
4
7
5
2
BQ_030_it_V2
96
Comandi
5
Avviamento
Sul display viene visualizzato CONFIGURA-
ZIONE.
1
- Utilizzare il pulsante di selezione del
programma di guida (1) e il pulsante di
cambio menu (3) per effettuare la selezione
nel menu PASSWORD.
- Confermare la selezione premendo il
pulsante INVIO (2).
3
2
BQ_032_it
Il messaggio PASSWORD/LIV. PASSWORD
viene visualizzato sul display.
1
- Utilizzare il pulsante di selezione del
programma di guida (1) e il pulsante di
cambio menu (4) per selezionare LIV.
PASSWORD (2).
- Confermare la selezione premendo il
pulsante INVIO (3).
1
4
3
2
BQ_033_it
97
5
Comandi
Avviamento
Sul display viene visualizzato NUOV.CO-
DICE.
1
2
3
La password di quattro cifre può essere
inserita utilizzando i pulsanti (1).
ATTENZIONE
Non inserire la password 1777!
3
ESC
1
6
Se viene inserita questa password, le opzioni
2
4
7
5
di configurazione per il Fleet Manager vengono
limitate alle autorizzazioni del conducente e non
possono essere ripristinate in modo indipendente.
Il reset delle autorizzazioni può avvenire esclusiv-
amente da parte del centro di assistenza tecnica
autorizzato!
4
- Immettere la nuova password desiderata
BQ_034_it_V2
utilizzando i pulsanti (1).
Le cifre inserite vengono visualizzate come te-
sto semplice nel campo NUOV.CODICE (4).
- Confermare la selezione premendo il
pulsante INVIO (3).
Nel campo NUOV.CODICE, viene breve-
mente visualizzato il messaggio - ??-. La
nuova password è confermata.
- Per correggere la nuova password, pre-
mere il pulsante ESC (2).
Il display torna a visualizzare PAS-
SWORD/LIV. PASSWORD.
- Ripetere le fasi del processo da PAS-
SWORD/LIV. PASSWORD.
- Per uscire dal menu di configurazione,
premere il pulsante ESC più volte finché
non sarà visualizzato il display standard.
98
Comandi
5
Avviamento
Funzionamento del clacson
1
- Premere il pulsante dell’avvisatore acustico
1
(1).
L’avvisatore acustico suona.
NOTA
Il clacson viene utilizzato per avvertire il
personale di un pericolo imminente o per
annunciare la propria intenzione di sorpasso.
1
1
1
6210_003-095
99
5
Comandi
Avviamento
Cintura di sicurezza
PERICOLO
Anche quando si utilizza un sistema
di ritenuta approvato, sussiste
un rischio residuo di lesioni per il
conducente in caso di ribaltamento
del carrello.
Il rischio di lesioni si riduce con l’uso
combinato del sistema di ritenuta e
della cintura di sicurezza.
La cintura di sicurezza protegge an-
che dalle conseguenze di eventu-
ali tamponamenti o cadute da una
rampa.
- Pertanto, si consiglia anche l’uso
della cintura di sicurezza.
PERICOLO
Solo le porte a staffa (variante) o la cabina opera-
tore (variante) dotata di porte chiuse fisse rappre-
sentano un sistema di ritenuta operatore. Le porte
in plastica (protezione contro le intemperie) non
costituiscono un sistema di ritenuta!
Se è necessario aprire o rimuovere le porte, utiliz-
zare un sistema di ritenuta alternativo adatto (ad
esempio una cintura di sicurezza).

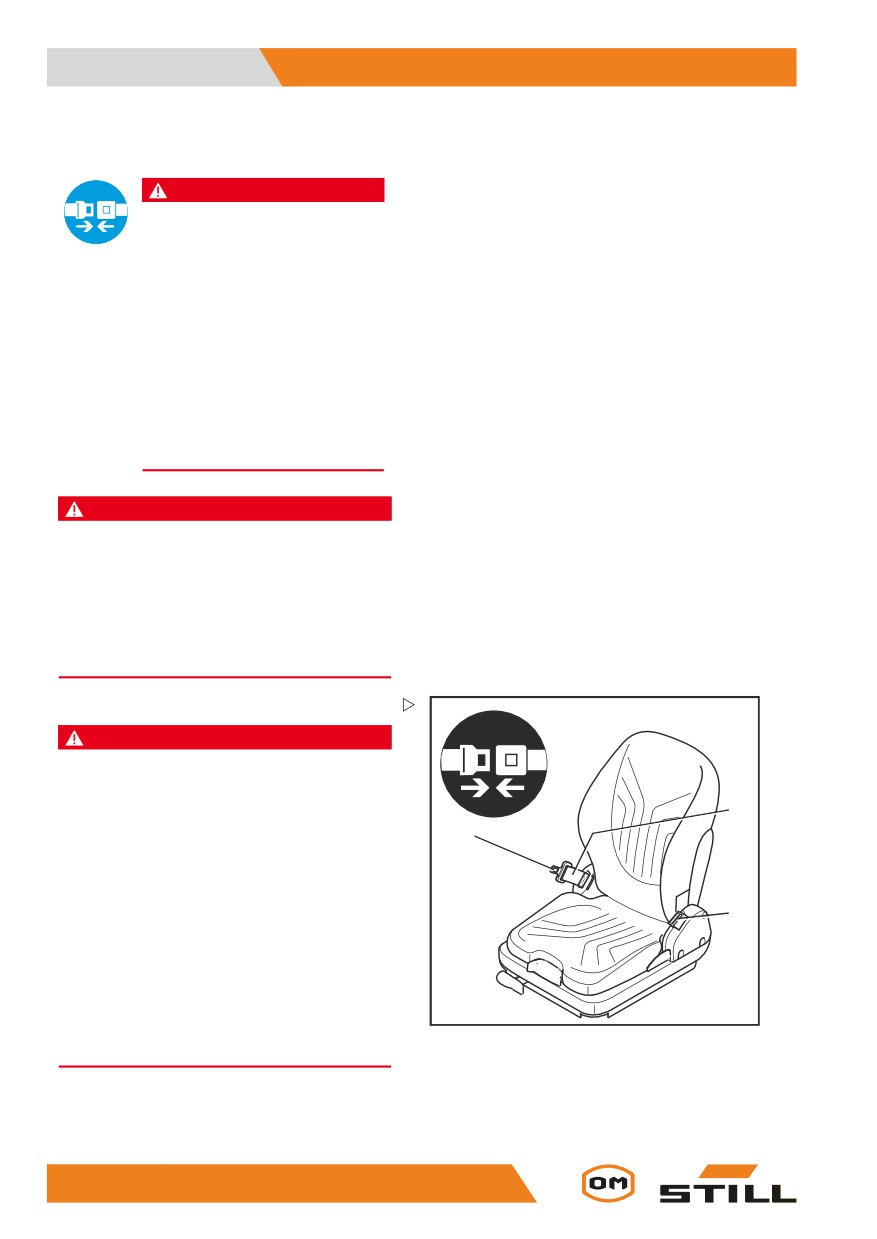

Agganciare la cintura di sicurezza
PERICOLO
Pericolo di morte se si guida senza cintura di
sicurezza!
Se il carrello si ribalta o urta contro un ostacolo e
3
il conducente non indossa la cintura di sicurezza,
2
può venire sbalzato fuori dal carrello. Il conducente
potrebbe scivolare sotto il carrello o scontrarsi con
un ostacolo.
Rischio di lesioni letali!
1
- Allacciare la cintura di sicurezza prima di ogni
spostamento.
- Al momento di allacciare la cintura di sicurezza,
evitare di attorcigliarla.
- Utilizzare la cintura di sicurezza esclusivamente
per bloccare una sola persona.
7311_003-048
- Tutti gli eventuali guasti devono essere riparati
dal centro di assistenza autorizzato.
100
Comandi
5
Avviamento
NOTA
La chiusura della cintura di sicurezza è dotata
di un apposito interruttore (variante). In caso
di errore di comando o di guasto, sul display
e sull’unità di comando viene visualizzato il
messaggio CINTURA SICUREZ., vedere il
capitolo « Messaggi sul display ».
- Estrarre la cintura di sicurezza (3) fuori
dall’avvolgitore senza strattonare e aggan-
ciarla facendola passare attorno al corpo
sopra le cosce.
NOTA
Sedersi il più indietro possibile in modo da
poggiare completamente la schiena contro lo
schienale. Il meccanismo di bloccaggio auto-
matico offre libertà di movimento sufficiente
sul sedile.

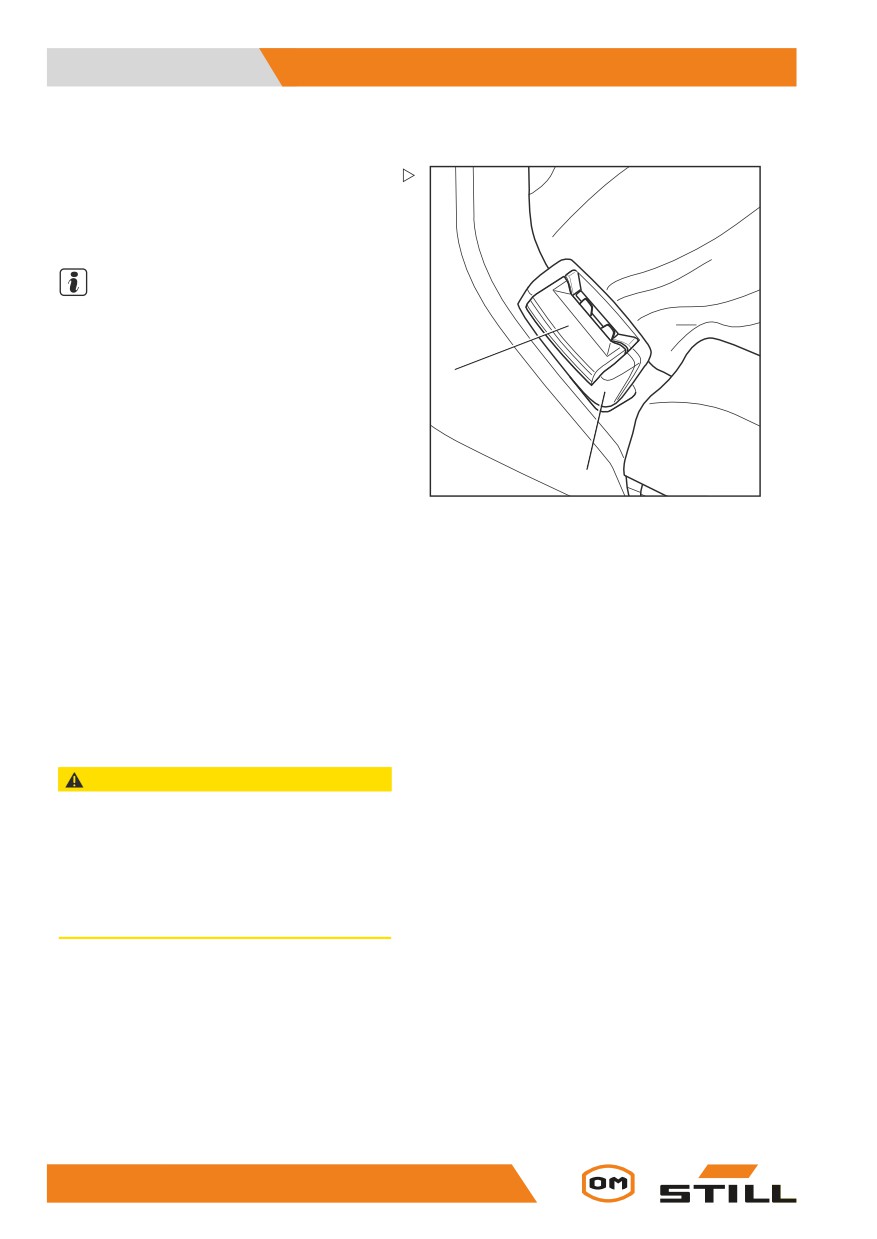

- Inserire la linguetta della cintura di sicu-
rezza (2) nella chiusura (1).
- Controllare il tensionamento della cintura di
sicurezza. Tenerla vicino al corpo.

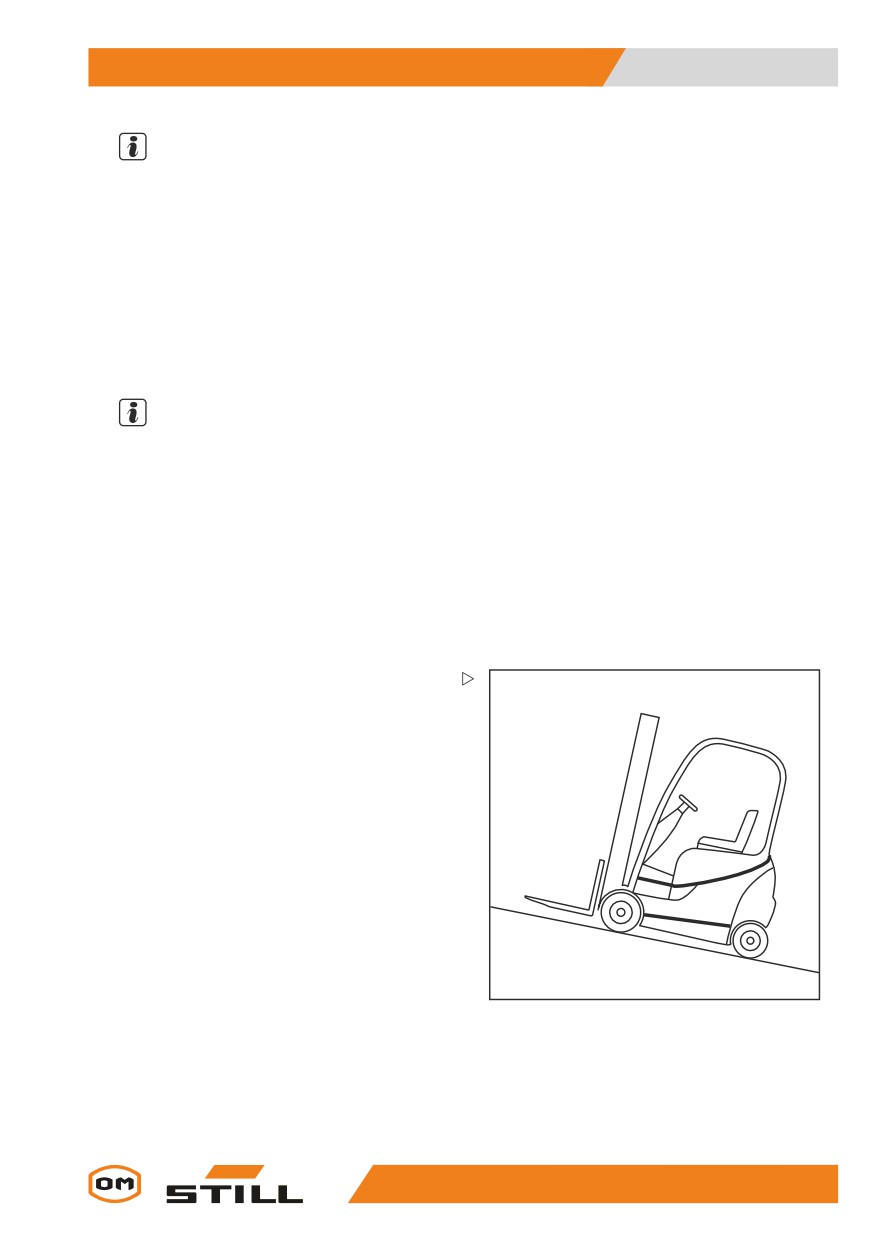

Allacciamento della cintura su pendenza
ripida
Il meccanismo di bloccaggio automatico
impedisce l’estensione della cintura quando
il carrello si trova in forte pendenza. Non è
possibile estrarre ulteriormente la cintura di
sicurezza dal relativo avvolgitore.
- Partire con cautela sulla pendenza.
- Allacciare la cintura di sicurezza.
6210_342-005
101
5
Comandi
Avviamento
Sganciare la cintura di sicurezza
- Premere il tasto rosso (4) sulla chiusura (1).
- Riportare lentamente la linguetta della cin-
tura all’interno dell’avvolgitore, accompa-
gnandola manualmente.
NOTA
Non riavvolgere la cintura di sicurezza troppo
rapidamente. Il meccanismo di bloccaggio
automatico può scattare se la linguetta della
cintura colpisce l’alloggiamento. Non sarà più
4
possibile estrarre nuovamente la cintura di
sicurezza con la consueta forza.
- Applicando una forza maggiore, tirare per
estrarre la cintura di sicurezza 10-15 mm
dall’avvolgitore per sganciare il meccani-
1
7090_342-005
smo di blocco.
- Lasciare che la cintura si avvolga di nuovo
lentamente.
- Proteggerla dallo sporco (ad esempio
coprendola).
Anomalie di funzionamento per il freddo
- Se la chiusura o l’avvolgitore sono gelati,
farli disgelare all’esterno e asciugarli
accuratamente per evitare che si verifichi di
nuovo.
ATTENZIONE
La cintura di sicurezza può essere danneggiata dal
calore!
Non esporre la chiusura della cintura di sicurezza o
l’avvolgitore della cintura a fonti di calore eccessive
durante la rimozione del ghiaccio.
- Non utilizzare aria a temperatura superiore a 60
°C per la rimozione del ghiaccio.
102
Comandi
5
Avviamento

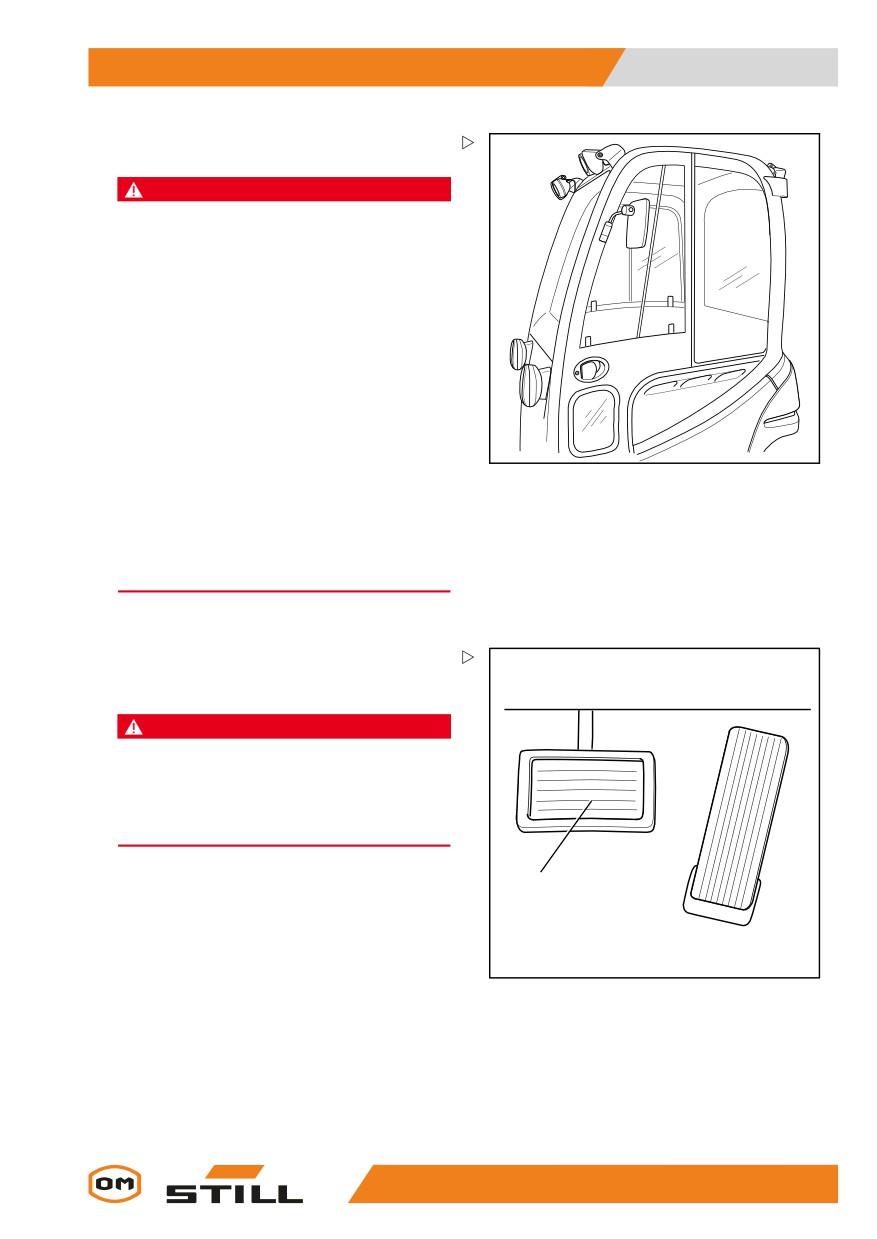

Cabina dell’operatore
PERICOLO
Rischio di incidenti mortali in caso di caduta dal
carrello in seguito al ribaltamento!
Per evitare che, in caso di ribaltamento, l’operatore
possa scivolare sotto il carrello e venirne schiac-
ciato, installare e utilizzare un sistema di ritenuta.
Il sistema di ritenuta impedisce all’operatore di
essere sbalzato fuori dal carrello in caso di ribalta-
mento dello stesso. La cabina dell’operatore può
essere considerata un sistema di ritenuta dell’ope-
ratore solo qualora lo sportello della cabina sia
robusto e chiuso. Le cabine con copertura in tes-
suto (variante) dotate di sportelli in plastica o in tela
non costituiscono un sistema di ritenuta dell’ope-
ratore e non offrono alcuna protezione in caso di
ribaltamento del carrello!
6321_003-094
- Chiudere la porta della cabina prima del funzio-
namento
- Se la porta è aperta o è stata rimossa, utilizzare
un sistema di ritenuta altrettanto sicuro
- Si consiglia di utilizzare sempre la cintura di
sicurezza
Controllo del funzionamento del
sistema di frenatura
PERICOLO
Se il sistema di frenatura fallisce, il carrello è
frenato in modo insufficiente o non è frenato affatto,
sussiste quindi il rischio di incidenti!
- Non usare carrelli con sistema di frenatura
difettoso.
Controllo del freno a pedale
1
- Controllare la distanza del pedale:
Deve essere presente una distanza di almeno
60 mm tra il punto di pressione del freno e
5060_003-015
l’arresto del pedale.
- Accelerare il carrello senza carico in una
zona libera; vedere il capitolo « Guida ».
- Premere con decisione il pedale (1) del
freno.
Il carrello deve decelerare notevolmente.
103
5
Comandi
Avviamento

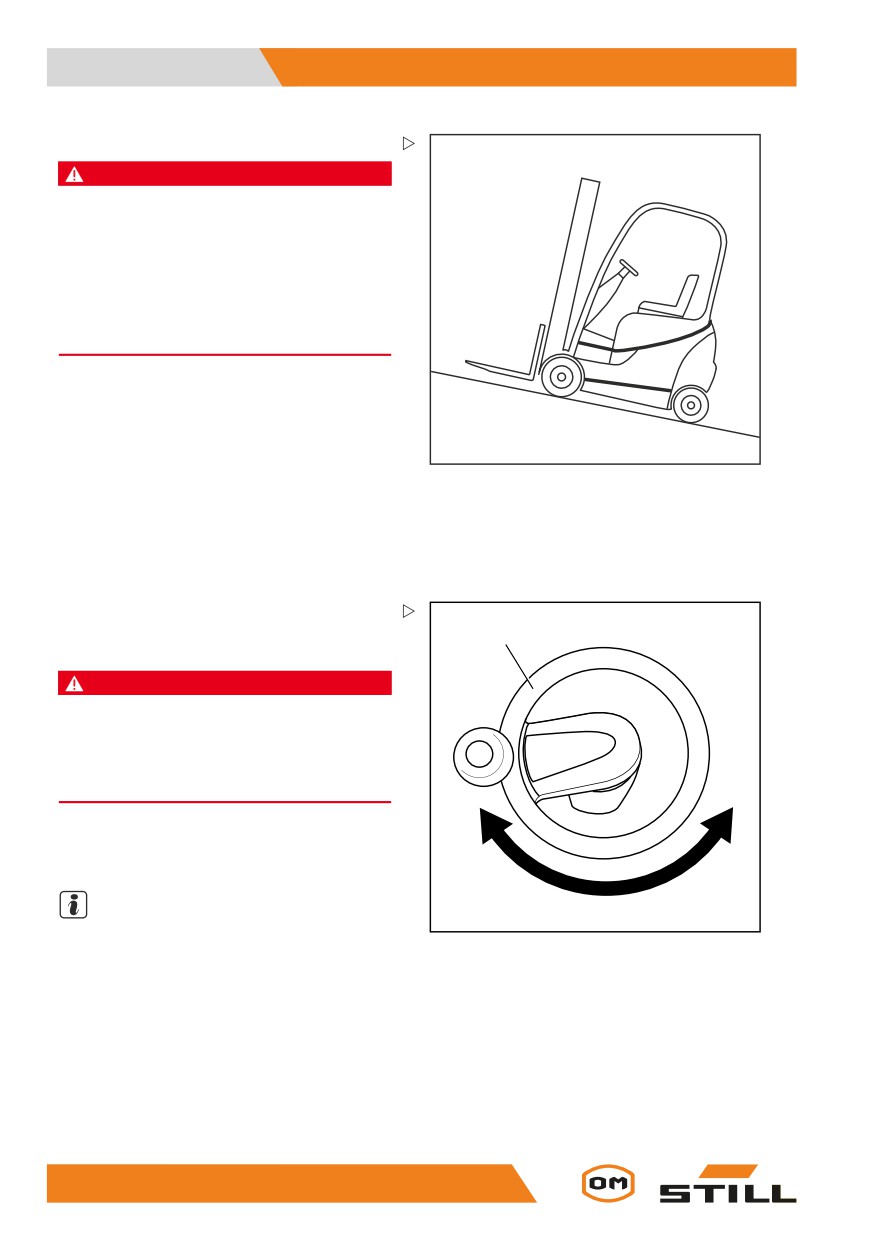

Controllo freno di stazionamento
PERICOLO
Sussiste il pericolo di essere investiti dallo spo-
stamento del carrello con conseguente pericolo di
morte!
- Non parcheggiare il carrello in pendenza.
- Nelle emergenze, bloccare con i cunei sul lato
rivolto verso la discesa.
- Lasciare il carrello solo quando il freno di stazio-
namento è applicato.
- Controllare il funzionamento del freno
di stazionamento a passo d’uomo o su
una pendenza ripida inserendo il freno di
stazionamento.
6210_342-005
Il carrello deve rimanere fermo sulla pendenza
con il freno di stazionamento inserito. Se
il carrello si muove nonostante il freno di
stazionamento sia inserito, contattare il centro
di assistenza tecnica.
Verifica del corretto funzionamento
dell’impianto sterzante
1
PERICOLO
Rischio di incidenti in caso di guasto dell’impianto
idraulico, poiché le caratteristiche dello sterzo sono
state modificate.
- Non guidare il carrello se il sistema di sterzo è
difettoso.
- Azionare il volante (1). Il gioco del volante
in posizione di parcheggio può avere una
profondità non superiore a due dita.
NOTA
5060_003-031
Se si accende nuovamente il carrello con il
volante girato, la velocità di marcia massima è
limitata. La limitazione di velocità di marcia
è annullata non appena il volante viene
portato fuori dalla posizione angolare nella
posizione di marcia rettilinea. Questo richiede
un cambiamento nell’angolo di sterzata di
circa mezzo giro.
104
Comandi
5
Avviamento

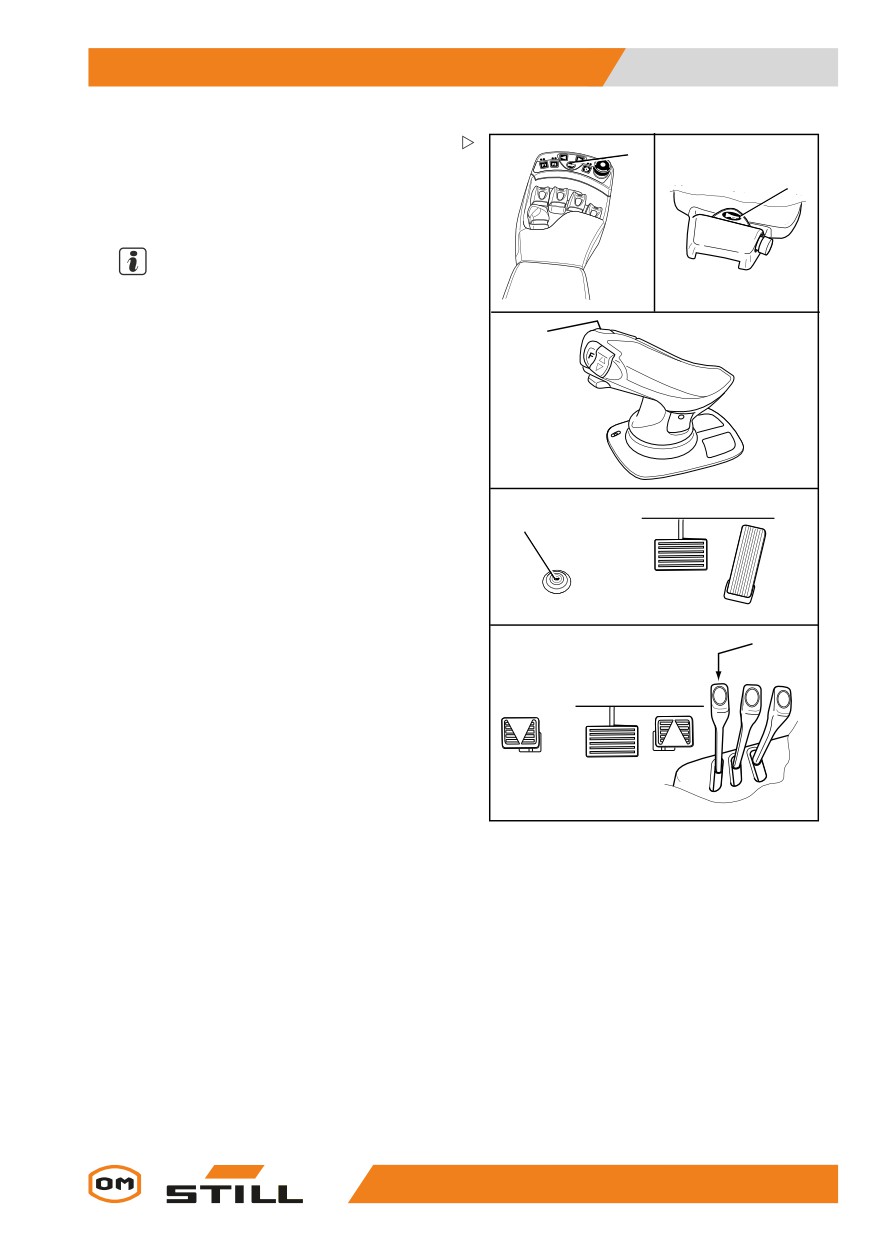

Controllo della funzione di arresto di
emergenza
I
II
AVVERTIMENTO
Quando viene azionato l’interruttore arresto di
emergenza,ilservofrenoelettricononèdisponibile!
L’attivazione dell’interruttore di arresto di emer-
genza scollega la trasmissione dall’alimentazione
di tensione.
- Per frenare, azionare il freno di servizio.
1
- Guidare lentamente il carrello in avanti.
1
- Premere l’interruttore arresto di emergenza
(1).
Il carrello avanza fino ad arrestarsi.
IV
III
1
Sull’unità di comando e sul display viene
visualizzato il messaggio INT. EMERGENZA
periodicamente.
- Arrestare il carrello azionando il pedale del
freno.
NOTA
Nei carrelli che ne sono dotati, il freno di
stazionamento elettrico viene inserito non
1
6321_003-145
appena il carrello si arresta.
- Estrarre/girare l’interruttore di arresto di
I
Versione minileva
II
Versione multileva
emergenza (1).
III
Versione Joystick 4Plus
Il carrello effettua un auto-test interno, quindi
IV
Versione Fingertip
è nuovamente predisposto per il funziona-
mento.
Azzeramento della misurazione del
carico (variante)
NOTA
Deve sempre essere eseguito un azzera-
mento per garantire la precisione della misu-
105
5
Comandi
Avviamento
razione del carico (variante). È necessario
eseguire un azzeramento
• come parte della messa in funzione giorna-
liera
• dopo la sostituzione dei bracci forche
• dopo il montaggio o la sostituzione degli
accessori.
NOTA
Un azzeramento accurato è possibile solo
quando le forche non stanno trasportando un
carico. Non sollevare ancora alcun carico.
NOTA
Un azzeramento accurato è possibile solo en-
tro la prima fase di sollevamento del montante
di sollevamento. Quando si esegue l’azzera-
mento, non sollevare la forca di oltre 800 mm
dal suolo.
NOTA
Ilfunzionamentodell’impiantodisollevamento
dipende dai dispositivi di comando di cui è
dotato il carrello; vedere ⇒ Capitolo « Dis-
positivi di comando dell’impianto di solleva-
mento », Pg. 5-146.
- Posizionare il montante di sollevamento in
verticale.
- Alzare la forca ad un’altezza di
300-800 mm.
106
Comandi
5
Avviamento

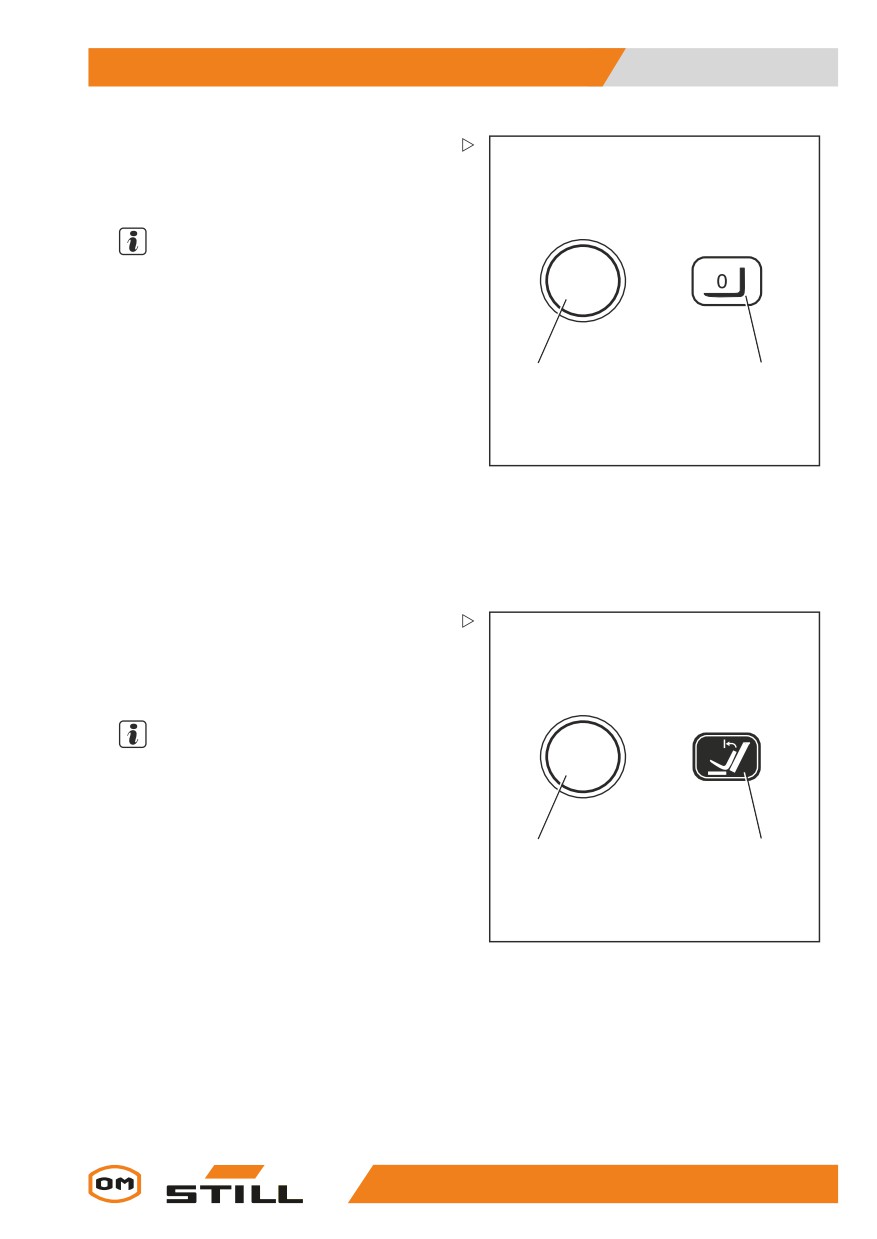

- Tenere premuto il pulsante (1) di « azze-
ramento » per almeno quattro secondi; il
simbolo dell’« azzeramento »(2)comparirà
sul display.
NOTA
Nel processo seguente, abbassare legger-
mente il portaforche per poi fermarlo brusca-
mente. Durante questa operazione, la forca
non deve toccare il suolo, altrimenti l’azze-
ramento non sarà preciso. Per interrompere
rapidamente la procedura di abbassamento,
1
2
rilasciare il dispositivo di comando per l’ab-
bassamento in modo che passi alla posizione
zero.
6210_003-071_V2
- Abbassare leggermente il portaforche e
rilasciare il dispositivo di comando.
Se l’azzeramento è stato eseguito corretta-
mente, il valore « 0 kg » viene visualizzato sul
display dell’unità di comando.
Controllo della posizione verticale
del montante di sollevamento
(variante) per il funzionamento
corretto
NOTA
Il controllo funzione della posizione verticale
del montante di sollevamento (variante) deve
essere eseguito ogni volta un carrello viene
messo in servizio.
1
2
- Premere il tasto funzione (1) per attivare il
comfort « posizione verticale del montante
di sollevamento ».
Il display funzione (2) deve apparire sul
6210_003-067_V2
display.
- Inclinare all’indietro il montante di solleva-
mento.
Il montante di sollevamento deve inclinarsi
completamente all’indietro e muoversi delica-
tamente fino a raggiungere i finecorsa.
- Inclinare il montante di sollevamento in
avanti.
107
5
Comandi
Avviamento
Il montante di sollevamento deve inclinarsi in
avanti e fermarsi nella posizione verticale.
- Rilasciare il dispositivo di comando per
l’inclinazione e attivarlo di nuovo.
Il montante di sollevamento deve inclinarsi
completamente in avanti e muoversi delicata-
mente fino a raggiungere i finecorsa.
108
Comandi
5
Azionamento ruota
Azionamento ruota
Norme sulla sicurezza durante la
guida
Comportamento di guida
Il conducente deve rispettare le norme relative
al traffico su strada anche durante la guida
nell’area aziendale.
La velocità deve essere adeguata alle specifi-
che condizioni.
Ad esempio, il conducente deve procedere
lentamente in curva, nei passaggi stretti,
durante l’attraversamento di porte a spinta,
nei punti senza visuale o sulle superfici
sconnesse.
Il conducente deve sempre mantenere una
distanza di frenata sicura dai veicoli e dalle
persone che lo precedono e avere sempre il
pieno controllo del veicolo. Evitare le frenate
improvvise, le curve brusche, le accelerate in
punti pericolosi o senza visuale.
- La prima volta che si guida un carrello,
sarebbe opportuno effettuare una prova di
guida in uno spazio aperto o su una strada
sgombra.
Durante la marcia, è vietato:
• Far fuoriuscire le braccia e le gambe dal
carrello
• Sporgersi oltre i limiti esterni del carrello
• Arrampicarsi per uscire dal carrello
• Spostamento del sedile di guida
• Regolazione del piantone dello sterzo
• Sganciare la cintura di sicurezza
• Disinserire il sistema di ritenuta
• Sollevamento del carico a 300 mm sopra il
livello del suolo (a eccezione dei processi
di manovra durante il deposito in magaz-
zino/rimozione dei carichi dal magazzino)
• Uso dei dispositivi elettronici, ad esempio,
radio, cellulari, ecc.
109
5
Comandi
Azionamento ruota
AVVERTIMENTO
L’uso di apparecchiature multimediali e di comuni-
cazione o la riproduzione audio a volume eccessivo
durante la guida o la movimentazione di carichi pos-
sono ridurre l’attenzione dell’operatore. Rischio di
incidenti!
- Non utilizzare i suddetti dispositivi durante la
guida o la movimentazione di carichi.
- Regolare il volume in modo che sia possibile
udire i segnali di avvertenza.
AVVERTIMENTO
Nelle aree in cui è segnalato uno specifico divieto,
l’uso di cellulari o radiotelefoni non è consentito.
- Spegnere i dispositivi.
Visibilità durante la guida
Il conducente deve guardare nel senso di
marcia e disporre di una sufficiente visuale
complessiva del percorso.
In particolare durante la retromarcia, il condu-
cente deve accertarsi che la via sia sgombra.
Quando si trasportano beni che impediscono
la visuale, il conducente deve guidare il
carrello in retromarcia.
Se ciò non è possibile, è necessario che una
seconda persona proceda davanti al carrello
in modo da fornire le indicazioni necessarie.
In questo caso, il conducente deve guidare
a passo d’uomo prestando particolare atten-
zione. Ilcarrellodeve essereimmediatamente
arrestato se si perde il contatto con la persona
che fornisce le indicazioni.
Utilizzare gli specchietti retrovisori solo per
osservare la strada alle spalle e non per le
operazioni di retromarcia. Se sono necessari
sussidi visivi (specchio, monitor) per ottenere
una visuale sufficiente, è necessario fare
pratica nel loro uso. Quando si guida in
retromarcia con gli strumenti di ausilio alla
visibilità, prestare la massima attenzione.
In caso di utilizzo di accessori, vengono
applicate condizioni speciali, vedere il capitolo
« Montaggio degli accessori ».
110
|
||
|
|
|
