Still Carrello elevatore elettrico RX60-16, RX60-18, RX60-20. Istruzioni originali in italiano (2016) - 2





Sicurezza
3
Principi di base per un funzionamento sicuro
Principi di base per un funzionamento sicuro
Copertura assicurativa nei locali
della società
In molti casi i locali della società hanno zone a
traffico pubblico limitato.
NOTA
L’assicurazione aziendale deve essere rivista
pergarantireche, incasodidannicausatinelle
zone a traffico pubblico limitato, sia disponibile
la copertura assicurativa per il carrello per la
responsabilità civile.
Modifiche e retrofitting
Se il carrello viene impiegato per operazioni
non previste dalle direttive o dalle presenti
istruzioni e deve essere di conseguenza con-
vertito o sottoposto a interventi di aggiorna-
mento a posteriori, tenere presente che ogni
cambiamento strutturale può compromettere
la maneggevolezza e la stabilità del carrello
causando incidenti.
Contattare pertanto il centro di assistenza
tecnica.
Le modifiche che compromettono, tra le
altre cose, la stabilità, la portata e i sistemi
di sicurezza non devono essere apportate
senza l’approvazione del costruttore.
Il carrello può essere convertito solo previa
autorizzazione scritta del costruttore. Se ne-
cessario, ottenere l’autorizzazione dell’auto-
rità competente.
Non si devono inoltre apportare modifiche
a freni, sterzo, elementi di controllo, vista
perimetrale, varianti attrezzatura (ossia,
accessori) senza previa autorizzazione scritta
del costruttore.
Sconsigliamo il montaggio e l’uso di sistemi di
ritenuta non approvati dal costruttore.
31
3
Sicurezza
Principi di base per un funzionamento sicuro
PERICOLO
Rischio di lesioni in caso di ribalta-
mento del carrello!
Anche quando si utilizza un sistema
di ritenuta approvato, sussiste
un rischio residuo di lesioni per il
conducente in caso di ribaltamento
del carrello. Il rischio di lesioni si
riduce con l’uso combinato del
sistema di ritenuta e della cintura
di sicurezza. La cintura di sicurezza
protegge anche dalle conseguenze
di eventuali tamponamenti o cadute
da una rampa.
- Usare anche la cintura di sicu-
rezza.
Durante la saldatura di parti del carrello,
è fondamentale scollegare la batteria e
tutti i collegamenti alle schede di controllo
elettroniche. Contattare il centro di assistenza
autorizzato per tale problema.
PERICOLO
Rischio di esplosione per fori
addizionali nel coperchio batteria!
I gas esplosivi possono fuoriuscire
e possono provocare lesioni letali in
caso di esplosione. Sigillare i fori con
i tappi non è sufficienti a evitare la
fuga dei gas.
- Non effettuare alcun foro nel
coperchio batteria.
PERICOLO
Rischio di incidenti per fori addizionali nel coperchio
batteria!
La stabilità del coperchio batteria è compromessa
ed il coperchio può rompersi. Il sedile del condu-
cente può rompersi, con conseguente rischio di
incidente per via di movimenti non controllati dello
sterzo durante la guida.
- Non effettuare alcun foro nel coperchio batteria.
32
Sicurezza
3
Principi di base per un funzionamento sicuro
PERICOLO
Pericolo di morte per la caduta del carico!
Se il carrello non è dotato di tettuccio di protezione,
sussiste pericolo di vita per il conducente, poiché
questi può essere colpito dal carico che cade da
un’altezza di sollevamento di 1800 mm o superiore.
È vietato l’utilizzo del carrello senza avere prima
sollevato il tettuccio di protezione dell’operatore a
un’altezza minima di 1800 mm.
- Per le altezze di sollevamento di 1800 mm e
superiori, utilizzare esclusivamente carrelli con
tettuccio di protezione.
Nel caso in cui il costruttore liquidila propria at-
tività e la società non venga rilevata da un’altra
persona giuridica, la società di appartenenza
può apportare modifiche al carrello.
A tale scopo, la società di appartenenza deve
soddisfare i seguenti prerequisiti:
I documenti della struttura, i documenti di
prova e le istruzioni di montaggio associate
alla modifica devono essere archiviati e
rimanere sempre a disposizione.
Verificare che la targhetta portata nominale,
le avvertenze, le indicazioni di pericolo e le
istruzioni operative siano conformi in termini di
modifiche e cambiarle se necessario.
La modifica deve essere progettata, verifi-
cata ed implementata da un ufficio progetti
specializzato in carrelli industriali in base agli
standard e alle direttive valide al momento
della realizzazione delle modifiche.
Le avvertenze con i seguenti dati devono
essere fissate in modo permanente al carrello
per essere chiaramente visibili:
- Tipo di modifica
- Data di modifica
- Nome e indirizzo dell’azienda che ha
implementato la modifica.
33
3
Sicurezza
Principi di base per un funzionamento sicuro
Modifiche del tettuccio di protezione
e carichi sul tetto
PERICOLO
In caso di rottura del tettuccio di protezione a causa
della caduta di un carico o del ribaltamento del
carrello, sussistono conseguenze potenzialmente
fatali per il conducente. Pericolo di vita!
L’eventuale saldatura o foratura del tettuccio di pro-
tezione ne modificano le caratteristiche materiali e
il progetto strutturale. Forze eccessive esercitate
dalla caduta di carichi o dal ribaltamento del car-
rello potrebbero causare l’instabilità del tettuccio di
protezione modificato e la mancata protezione del
conducente.
- Non eseguire operazioni di saldatura sul tettuc-
cio di protezione.
- Non eseguire operazioni di foratura sul tettuccio
di protezione.
ATTENZIONE
L’eccessivo peso dei carichi sul tetto danneggia il
tettuccio di protezione.
Per garantire costantemente la stabilità del tettuc-
cio di protezione, è possibile posizionare un carico
sul tetto soltanto se il progetto strutturale del tet-
tuccio di protezione è stato sottoposto a verifica e
approvato dal costruttore.
- Richiedere consulenza al centro di assistenza
autorizzato per il fissaggio dei carichi sul tettuc-
cio.
Avvertenze relative a componenti
non originali
I componenti originali e gli accessori disponi-
bili sono progettati specificamente per questo
carrello. I ricambi e gli accessori forniti da altri
costruttori non sono stati collaudati e omolo-
gati da STILL.
34
Sicurezza
3
Principi di base per un funzionamento sicuro
ATTENZIONE
L’installazione e l’uso di tali prodotti può, pertanto,
avere effetti negativi sulle caratteristiche nominali
del carrello e compromettere la sicurezza di guida
attiva e/o passiva.
Si consiglia di richiedere l’omologazione del co-
struttore e, se necessario, delle autorità compe-
tenti prima di procedere all’installazione di questi
ricambi. Il costruttore declina qualsiasi responsabi-
lità per danni causati dall’uso di ricambi e accessori
non originali senza la nostra preventiva approva-
zione.
Danni, difetti e uso improprio dei
dispositivi di protezione
Danni o altri guasti del carrello o dell’accesso-
rio devono essere riferiti al sovrintendente o al
gestore flotta responsabile immediatamente
in modo da rettificare il guasto.
Non utilizzare carrelli o accessori non fun-
zionanti o non sicuri, se non dopo adeguata
riparazione.
Non rimuovere né disattivare i dispositivi di
sicurezza e gli interruttori.
I valori preimpostati possono essere modifi-
cati unicamente con l’approvazione del co-
struttore.
Gli interventi sull’impianto elettrico (es. il col-
legamento di una radio, di fari supplementari,
ecc.) sono consentiti solo dietro approvazione
scritta del costruttore. Tutti gli interventi all’im-
pianto elettrico devono essere documentati.
Anche se sono amovibili, si raccomanda
di non rimuovere i pannelli del tettuccio,
in quanto sono progettati per proteggere
l’operatore dalla caduta di piccoli oggetti.
35
3
Sicurezza
Principi di base per un funzionamento sicuro
Pneumatici
PERICOLO
Rischio per la stabilità!
La mancata osservanza delle informazioni e istru-
zioni seguenti può causare una perdita di stabilità.
Il carrello potrebbe ribaltarsi, rischio di incidenti!
I seguenti fattori possono determinare una
perdita di stabilità e sono pertanto vietati:
• Pneumatici diversi sullo stesso assale, ad
esempio pneumatici con camera d’aria e
pneumatici in gomma superelastica
• Pneumatici non approvati dal costruttore
• Eccessiva usura degli pneumatici
• Pneumatici di qualità inferiore
• Sostituzionedellepartideicerchidelleruote
• Combinazione di parti dei cerchi delle ruote
di costruttori diversi
Per garantire la stabilità è necessario rispet-
tare le regole seguenti:
• Utilizzare sullo stesso assale esclusiva-
mente pneumatici con livelli di usura uguali
e consentiti
• Utilizzare sullo stesso assale esclusiva-
mente ruote e pneumatici dello stesso tipo,
ad esempio solo pneumatici in gomma su-
perelastica
• Utilizzare esclusivamente ruote e pneuma-
tici approvati dal costruttore
• Utilizzare esclusivamente prodotti di alta
qualità
Le ruote e gli pneumatici approvati dal costrut-
tore sono indicati sul catalogo di ricambi. Se
devono essere utilizzati ruote o pneumatici di
altro tipo, è necessario ottenere la preventiva
autorizzazione del costruttore.
- Contattare il centro di assistenza autoriz-
zato per tale problema.
Quando si sostituiscono le ruote o gli pneuma-
tici, accertarsi sempre che tale operazione non
faccia inclinare il carrello su un lato (ad esem-
pio, sostituire sempre contemporaneamente
le ruote lato destro e lato sinistro). Eventuali
modifiche devono essere apportate solo dopo
aver consultato il costruttore.
36
Sicurezza
3
Principi di base per un funzionamento sicuro
In caso di cambiamento del tipo di pneumatici
utilizzati su uno stesso assale, ad esempio
sostituzione di pneumatici in gomma supere-
lastica con pneumatici con camera d’aria, lo
schema di carico deve essere modificato di
conseguenza.
- Contattare il centro di assistenza autoriz-
zato per tale problema.
Apparecchi medicali
AVVERTIMENTO
Potrebbe verificarsi un’interferenza elettromagne-
tica sugli apparecchi medicali!
Utilizzare solo apparecchi protetti a sufficienza
contro le interferenze elettromagnetiche.
Gli apparecchi medicali, come pacemaker
o ausili acustici, potrebbero non funzionare
correttamente quando il carrello è in funzione.
- Chiedere al proprio dottore o al costruttore
dell’apparecchio medicale di confermare
che l’apparecchio sia protetto a sufficienza
contro le interferenze elettromagnetiche.
37
3
Sicurezza
Principi di base per un funzionamento sicuro
Prestare attenzione quando si entra
in contatto con gli ammortizzatori
pneumatici e gli accumulatori
AVVERTIMENTO
Gli ammortizzatori pneumatici sono sotto alta
pressione. Uno smontaggio errato comporta un
rischio di lesioni elevato.
Per un funzionamento più agevole, gli ammortizza-
tori pneumatici possono supportare vare funzioni
sul carrello. Gli ammortizzatori pneumatici sono
dei componenti complessi soggetti ad elevate pres-
sioni interne (fino al 300 bar). Non aprire mai gli
ammortizzatori pneumatici a meno di istruzioni
specifiche e installarli solo quando non sottoposti
a pressione. Se richiesto, il centro di assistenza
autorizzato scaricherà la pressione degli ammor-
tizzatori pneumatici in conformità alle norme prima
dello smontaggio. Gli ammortizzatori pneumatici
devono essere depressurizzati prima di essere rici-
clati.
- Evitare danni, forze laterali, incurvamento,
temperature superiori a 80 °C e contaminazione
con impurità.
- Gli ammortizzatori pneumatici a gas difettosi o
danneggiati dovranno essere sostituiti immedia-
tamente.
- Contattare il centro di assistenza autorizzato.
AVVERTIMENTO
Gli accumulatori sono sotto alta pressione. Il
montaggio errato di un accumulatore comporta
un rischio di lesioni elevato.
Depressurizzare l’accumulatore prima del suo
utilizzo.
- Contattare il centro di assistenza autorizzato.
Lunghezza dei bracci forche
PERICOLO
Rischio di incidenti a causa dell’errata scelta dei
bracci forche!
- Ibracciforchedevonocorrispondereallaprofon-
dità del carico.
Se i bracci forche sono troppo corti, dopo
essere stato prelevato, il carico potrebbe
cadere. Inoltre, è importante ricordare che
38
Sicurezza
3
Principi di base per un funzionamento sicuro
il baricentro del carico potrebbe spostarsi
come risultato delle forze dinamiche, ad
esempio, in seguito a una frenata. Un carico
non appoggiato in modo sicuro sui bracci
forche potrebbe spostarsi in avanti e cadere.
Se i bracci forche sono troppo lunghi potreb-
bero incastrarsi sulle unità di carico dietro
il carico da prelevare. Queste altre unità di
carico potrebbero quindi cadere quando si
solleva il carico.
- Per assistenza nella scelta dei bracci forche
corretti, contattare il centro di assistenza
tecnica autorizzato.
39
3
Sicurezza
Controlli di sicurezza
Controlli di sicurezza
Ispezione periodica della sicurezza
del carrello
Controllo di sicurezza in base al tempo e
a incidenti straordinari
La società di manutenzione deve assicurarsi
che il carrello sia verificato da un esperto
almeno una volta all’anno o dopo incidenti
specifici.
Nell’ambito di questa ispezione è necessario
effettuare, tra l’altro, un controllo completo
delle condizioni tecniche del carrello per
verificare la sicurezza in caso di incidenti.
Inoltre, il carrello deve essere controllato
attentamente per verificare eventuali danni
che potrebbero essere ricondotti ad un uso
improprio. Deve essere creato un registro dei
collaudi. I risultati del controllo devono essere
conservati fino all’esecuzione dei due controlli
successivi.

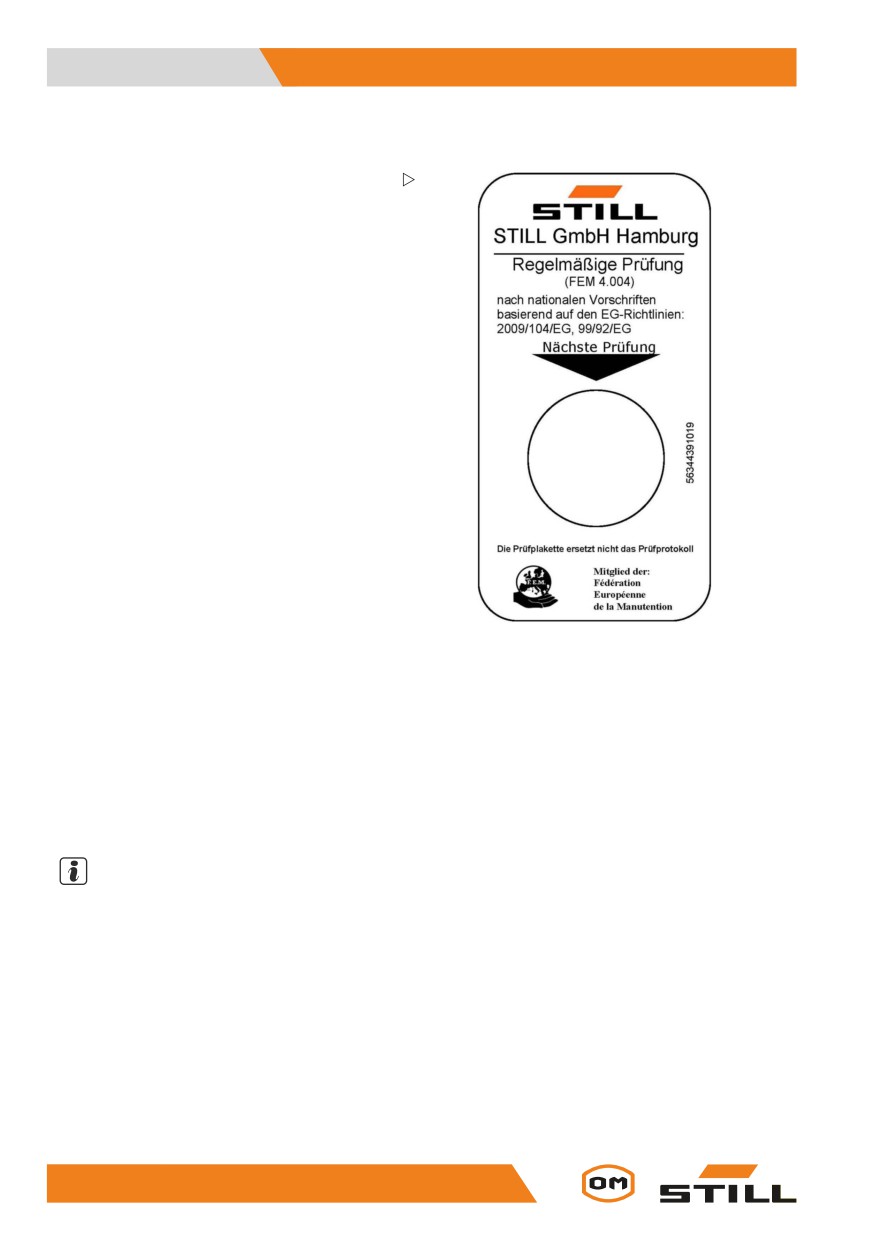

La data di ispezione è indicata da un adesivo
sul carrello.
- Concordare controlli di sicurezza periodici
del carrello con il centro di assistenza.
- Attenersi alle linee guida per i controlli
eseguiti sul carrello in conformità alla norma
FEM 4.004.
L’operatore è responsabile della tempestiva
correzione di eventuali anomalie.
- Contattare il centro di assistenza tecnica.
NOTA
Attenersi alle disposizioni nazionali del proprio
paese.
Prove isolamento
L’isolamento del carrello deve avere una
resistenza d’isolamento sufficiente. Per
questo motivo, è necessario eseguire almeno
una volta all’anno una prova di isolamento
in conformità alle norme DIN EN 1175 e
40
Sicurezza
3
Controlli di sicurezza
DIN 43539, VDE 0117 e VDE 0510, come
parte della verifica FEM.
I risultati della prova di isolamento devono
corrispondere almeno ai valori di verifica
indicati nelle due tabelle seguenti.
- Per la prova di isolamento, contattare il
centro di assistenza autorizzato.
La procedura esatta per questa prova di
isolamento è descritta nel manuale per
l’officina di questo carrello.
NOTA
L’impianto elettrico del carrello e le batterie di
trazione devono essere controllati separata-
mente.
Valori di verifica della batteria di trazione
Tensione
Tensione
Componente
di prova
Misurazioni
Valori di verifica
nominale UBatt
consigliata
50 VCC
24 V
> 1200
Conteni-
Batt+
Batteria
100 VCC
tore batte-
48 V
> 2400
Batt-
ria
100 VCC
80 V
> 4000
Valori di verifica per l’intero carrello
Tensione
Tensione di
Valori di verifica per carrelli
Valori minimi per la durata
nominale
prova
nuovi
del componente
24 V
50 VCC
min. 50 k
> 24 k
48 V
100 VCC
Min. 100 k
> 48 k
80 V
100 VCC
Min. 200 k
> 80 k
41
3
Sicurezza
Norme di sicurezza per la movimentazione dei materiali di consumo
Norme di sicurezza per la movimentazione dei materiali di con-
sumo
Materiali di consumo ammessi
PERICOLO
Il mancato rispetto delle normative sulla sicurezza
relative ai prodotti monouso possono comportare
rischio di lesioni, morte o danni all’ambiente.
- Attenersi alle normative sulla sicurezza durante
la movimentazione di questi materiali.
Per i prodotti consentiti necessari, fare ri-
ferimento alla tabella dati di manutenzione
(vedere ⇒ Capitolo « Tabella dati manuten-
zione », Pg. 6-360).
Oli
PERICOLO
Gli oli sono infiammabili!
- Osservare le norme vigenti.
- Evitare che gli oli vengano a
contatto con componenti del
motore a temperature elevate.
- Vietato fumare,evitare gli incendi
e le fiamme libere.
PERICOLO
Gli oli sono tossici!
- Evitare il contatto e l’ingestione.
- In caso di inalazioni di vapori o
fumi, inspirare immediatamente
aria fresca.
- In caso di contatto con gli occhi,
sciacquare accuratamente (per
almeno 10 minuti) con acqua,
quindi consultare un oculista.
- In caso di ingestione, non indurre
il vomito. Rivolgersi immediata-
mente a un medico.
42
Sicurezza
3
Norme di sicurezza per la movimentazione dei materiali di consumo
AVVERTIMENTO
Il contatto prolungato con la pelle può
provocare l’essicazione della cute
con conseguente irritazione!
- Evitare il contatto e l’ingestione.
- Indossare guanti protettivi.
- Dopo qualsiasi contatto, sciac-
quare la pelle con acqua e sapone
e applicare un prodotto per la cura
della pelle.
- Cambiare immediatamente
gli indumenti e le calzature
eventualmente imbevuti.
AVVERTIMENTO
Rischio di slittamento sull’olio versato, in particolare
se in combinazione con acqua!
- L’olio versato deve essere rimosso immediata-
mente con agenti olio-assorbenti e smaltito in
conformità alle norme in vigore.
NOTA SULL’AMBIENTE
L’olio è una sostanza che inquina l’acqua!
• Conservare sempre gli oli in contenitori
conformi alle norme in vigore.
• Evitare di versare gli oli.
• L’olio versato deve essere rimosso imme-
diatamente con agenti olio-assorbenti e
smaltito in conformità alle norme in vigore.
• Smaltire gli oli esausti in base alle norme in
vigore.
Fluido idraulico
AVVERTIMENTO
Durante il funzionamento del carrello,
questi fluidi sono pressurizzati e sono
pericolosi per la salute.
- Non versare i fluidi.
- Osservare le norme vigenti.
- Impedire il contatto dei fluidi con le
parti calde del motore.
43
3
Sicurezza
Norme di sicurezza per la movimentazione dei materiali di consumo
AVVERTIMENTO
Durante il funzionamento del carrello,
questi fluidi sono pressurizzati e sono
pericolosi per la salute.
- Impedire il contatto dei fluidi con la
pelle.
- Evitare l’inalazione.
- La penetrazione dei fluidi pressu-
rizzati nella pelle è particolarmente
pericolosa se fuoriescono a pres-
sione elevata a causa di perdite
dell’impianto idraulico. In caso di
lesioni di questo tipo, richiedere
l’intervento di un medico.
- Per evitare lesioni, utilizzare
dispositivi di protezione personale
adeguati (ad esempio guanti
protettivi, occhiali di protezione per
applicazioni industriali e prodotti
per la protezione e la cura della
pelle).
NOTA SULL’AMBIENTE
Il fluido idraulico è una sostanza che inquina
l’acqua.
• Conservare sempre il fluido idraulico in
contenitori conformi alle norme in vigore
• Evitare versamenti dei fluidi
• Il fluido idraulico versato deve essere
rimosso immediatamente con agenti
olio-assorbenti e smaltito in conformità alle
norme in vigore
• Smaltire il fluido idraulico esausto in confor-
mità alle norme in vigore
Acido della batteria
AVVERTIMENTO
L’acido della batteria contiene acido
solforico disciolto, che è tossico.
- Evitare di toccare o inghiottire
l’acido della batteria.
- In caso di lesione, contattare
immediatamente un medico.
44
Sicurezza
3
Norme di sicurezza per la movimentazione dei materiali di consumo
AVVERTIMENTO
L’acido della batteria contiene acido
solforico disciolto, che è corrosivo.
- Durante gli interventi a contatto
con l’acido della batteria, utilizzare
PSA (guanti di gomma, grembiule,
occhiali di sicurezza) appropriati.
- Durante gli interventi a contatto
con l’acido della batteria, non
indossare orologi o gioielli.
- Evitare il contatto dell’acido
con vestiti, pelle o occhi. In
caso di contatto, sciacquare
immediatamente con abbondante
acqua pulita.
- In caso di lesione, contattare
immediatamente un medico.
- Asportareimmediatamentel’acido
rovesciato con abbondante acqua.
- Osservare le norme codificate.
NOTA SULL’AMBIENTE
- Smaltire l’acido esausto della batteria come
da norme in vigore.
Smaltimento dei materiali di con-
sumo
NOTA SULL’AMBIENTE
I materiali accumulati durante la riparazione,
manutenzione epuliziadevonoessereraccolti
correttamente e smaltiti in conformità alle
norme nazionali del paese in cui il carrello
viene utilizzato. Tali operazioni devono
essere eseguite esclusivamente in aree
destinate a tale scopo. Prestare attenzione
a ridurre al minimo, per quanto possibile,
l’eventuale inquinamento ambientale.
- Rimuovere immediatamente eventuali
liquidi versati, quali olio idraulico o olio
del cambio mediante un agente olio-
assorbente.
- Rimuovere immediatamente eventuali
perdite di acido della batteria.
- Attenersi sempre alle norme nazionali sullo
smaltimento dell’olio usato.
45
3
Sicurezza
Emissioni
Emissioni
I valori specificati si applicano a un carrello
standard (confrontare le specifiche nel capi-
tolo « Dati tecnici »). Pneumatici, montanti di
sollevamento, unità aggiuntive differenti ecc.
possono produrre valori diversi.
Emissioni sonore
I valori sono stati determinati mediante pro-
cedure di misurazione a norma EN 12053
« Sicurezza dei carrelli industriali. Metodi di
prova per la misurazione delle emissioni di
rumorosità », in base alle norme EN 12001 ed
EN ISO 3744 e ai requisiti della norma EN ISO
4871.
La macchina emette i seguenti livelli di pres-
sione sonora:
Livello di pressione sonora continuo nella
cabina di guida
Incertezza di misura
LpAZ
KpA
< 70 dB(A)
4 dB(A)
I valori sono stati determinati nel ciclo di
prova su una macchina identica, a partire
dai valori ponderati in condizioni operative e in
funzionamento al minimo.
Proporzioni in termini di tempo:
• Sollevamento 18%
• Regime minimo 58%
• Marcia 24%
Tuttavia, i livelli di rumorosità indicati per il
carrello non possono essere utilizzati per de-
terminare le emissioni di rumorosità sul luogo
di lavoro secondo la versione più recente della
Direttiva 2003/10/CE (esposizione giornaliera
individuale al rumore). Se richiesto, le sud-
dette emissioni di rumorosità devono essere
determinate dalla società utilizzatrice diret-
tamente sul posto di lavoro nelle condizioni
effettivamente presenti (ulteriori fonti di ru-
more, condizioni di uso particolari, riflessioni
del suono).
46
Sicurezza
3
Emissioni
NOTA
Attenersi alla definizione della persona re-
sponsabile seguente: « società utilizzatrice ».
Vibrazioni
Le vibrazioni della macchina sono state de-
terminate su una macchina identica in con-
formità alle norme DIN EN 13059 « Sicurezza
dei carrelli industriali - Metodi di prova per la
misurazione delle vibrazioni » e DIN EN 12096
« Vibrazioni meccaniche - Dichiarazione e ve-
rifica dei valori di emissione delle vibrazioni ».
Valore effettivo dell’accelerazione sul sedile
di guida ponderata in frequenza
Sedile di guida
Incertezza di misura
MSG 65
< 0,7 m/s2
0,459 m/s2
Le prove hanno dimostrato che l’entità delle
vibrazioni delle mani e delle braccia poggiate
sul volante o sui dispositivi di comando dei
carrelli è inferiore a 2,5 m/s2. Per tali valori
non esistono pertanto criteri di misurazione.
Il carico individuale di vibrazioni sul condu-
cente nel corso di una giornata lavorativa
deve essere determinato dalla società utiliz-
zatrice in conformità alla Direttiva 2002/44/CE
nel luogo effettivo di utilizzo, per prendere in
considerazione tutti i fattori aggiuntivi, quali
percorso di guida, intensità d’uso, ecc.
NOTA
Attenersi alla definizione della persona re-
sponsabile seguente: « società utilizzatrice ».
47
3
Sicurezza
Emissioni
Batteria
PERICOLO
Rischio di esplosione dovuta a gas
infiammabili!
Durante la ricarica, la batteria rilascia
una miscela di ossigeno e idrogeno
(gas ossidrogeno). Questa miscela
di gas può essere esplosiva e non
deve essere innescata.
- Accertarsi che esista sempre
una ventilazione sufficiente negli
ambienti di lavoro completamente
o parzialmente chiusi.
- Non avvicinare fiamme libere o
scintille volanti.
- Non fumare.
- Attenersi alle norme di sicurezza
sulla manipolazione della batteria.
48
4
Panoramica
4
Panoramica

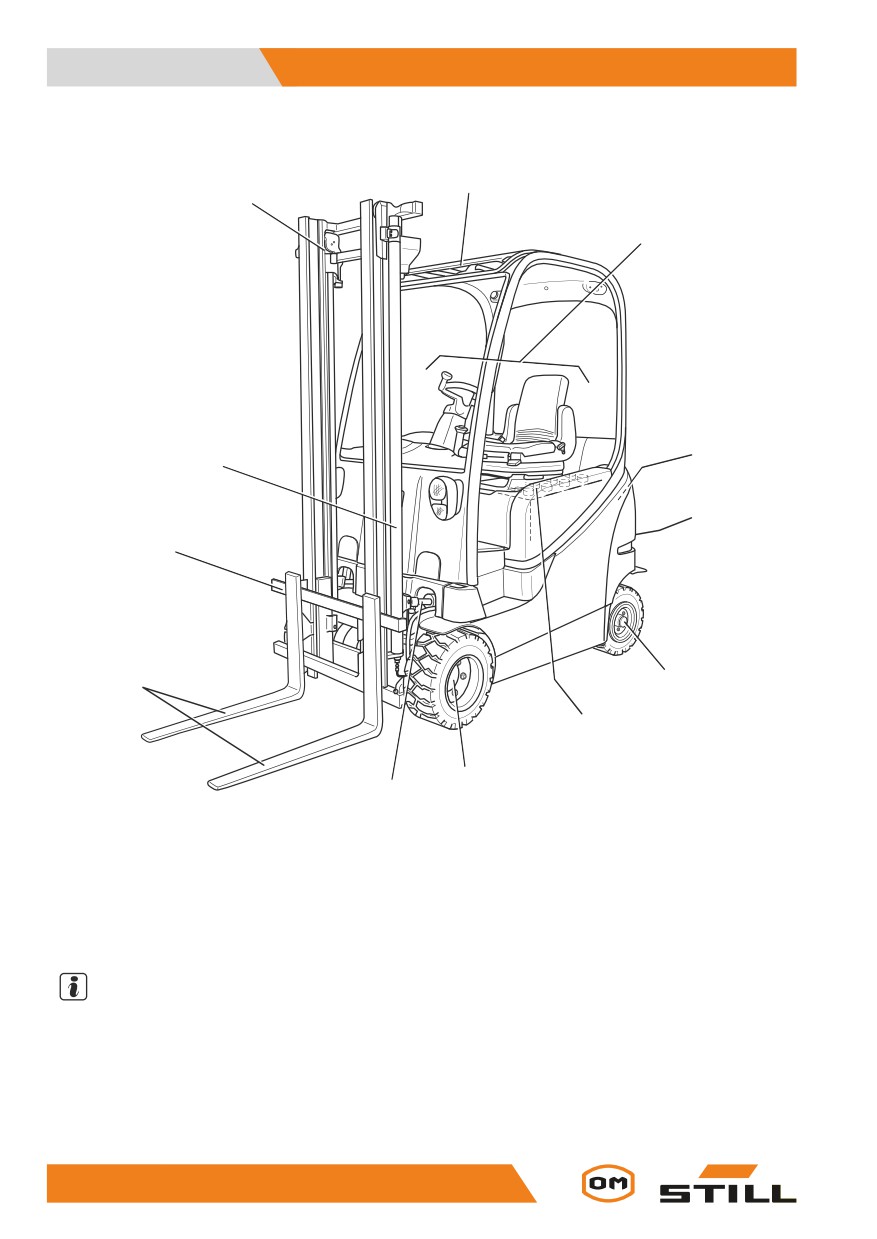

Vista generale del carrello
Vista generale del carrello
2
1
3
4
12
5
11
6210_300-001_V2
10
6
7
8
9
1
Montante di sollevamento
7
Batteria
2
Tetto
8
Assale motore con motore di trazione
3
Sedile conducente
9
Regolazionemeccanica
4
Elettronica di trazione
10
Forche
5
Gancio di traino
11
Portaforche
6
Assale sterzante
12
Cilindri di sollevamento
NOTA
Le attrezzature del carrello possono differire
da quelle visualizzate.
50
Panoramica
4
Vista generale del carrello
51
4
Panoramica

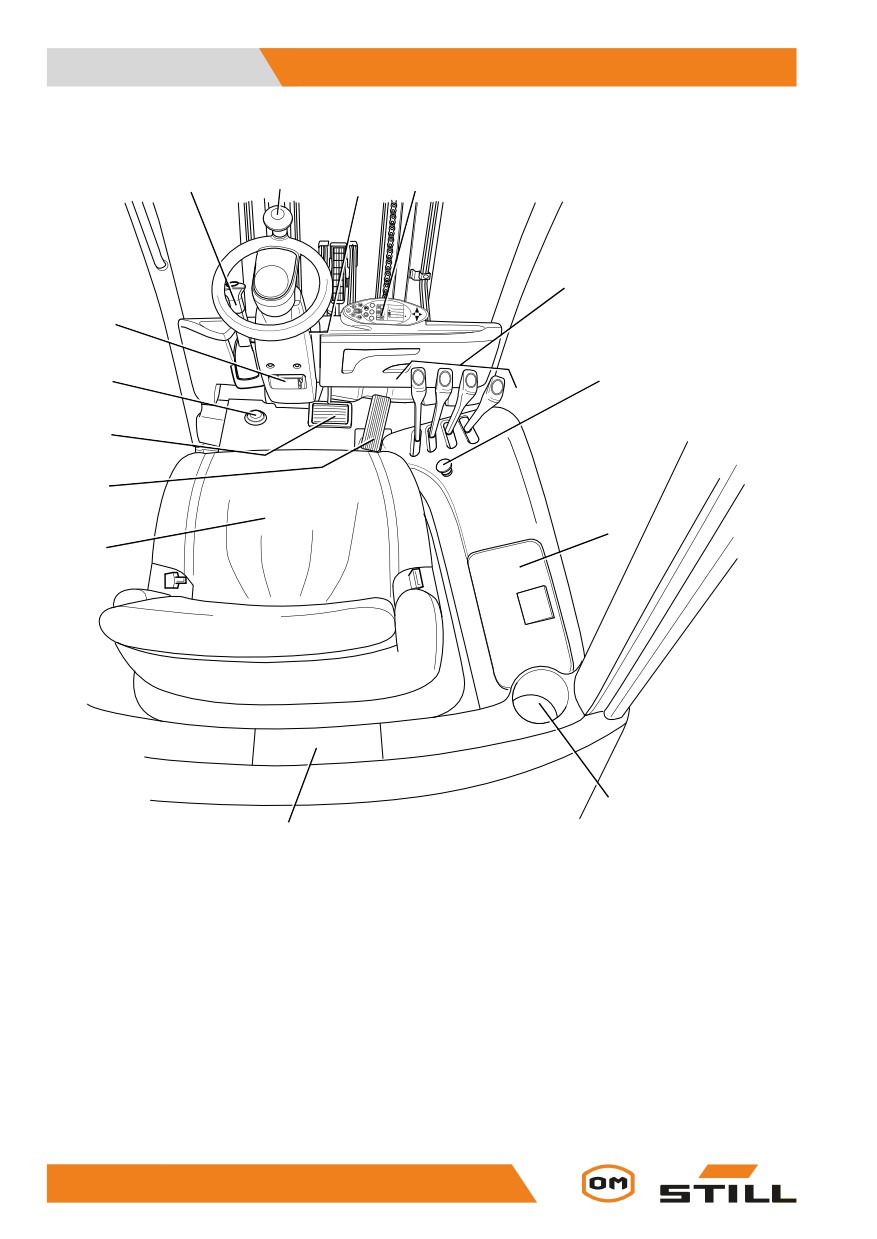

Vista generale del sedile conducente
Vista generale del sedile conducente
1
2
3
4
5
14
13
6
12
11
7
10
8
9
6321_003-132_V3
52
Panoramica
4
Vista generale del sedile conducente
1
Leva freno di stazionamento
8
Portabottiglie per bottiglie fino a 0,5 l
2
Volante
9
Vano e luogo di conservazione per le
3
Interruttore a chiave
istruzioni operative
4
Unità di comando display
10
Sedile di guida
5
Dispositivi di comando per le funzioni
11
Pedale acceleratore
dell’impianto idraulico e della trazione
12
Pedale freno
6
Interruttore arresto di emergenza (solo nella
13
Interruttore a pedale avvisatore acustico
versione multileva)
14
Leva di regolazione del piantone dello sterzo
7
Parapolvere
NOTA
Le attrezzature del carrello possono differire
da quelle visualizzate.
53
4
Panoramica
Dispositivi di comando ed elementi di visualizzazione
Dispositivi di comando ed elementi di visualizzazione

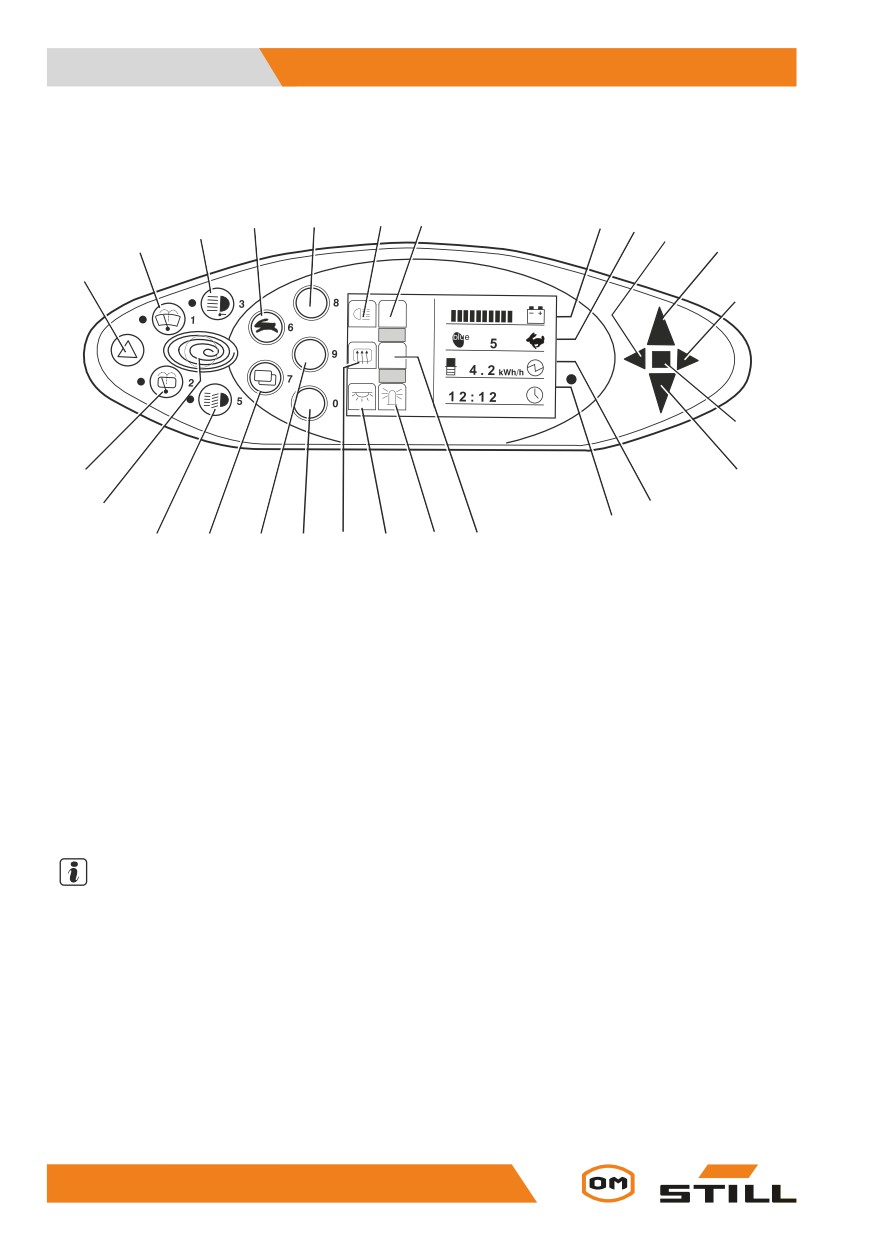

Unità di comando display
4
5
6
7
8
3
9
10
2
11
1
12
13
26
14
25
15
16
24
23
22
21
20
19
18
17
6210_003-082_V3
1
Pulsante sistema luci di emergenza
14
Indicatore retromarcia
2
Pulsante del tergiparabrezza anteriore
15
Display della potenza nominale
3
Pulsante fari di lavoro
16
Visualizzazione ora (digitale)
4
Pulsante di selettore di programma di guida
17
Non assegnato
5
Pulsante illuminazione
18
Display faro rotante
6
Simbolo luci
19
Display luce abitacolo
7
Non assegnato
20
Indicatore riscaldamento vetro posteriore
8
Display dello stato di carica della batteria
21
Pulsante luce abitacolo/faro rotante
9
Display programma di guida (numerico)
22
Pulsante riscaldamento lunotto
10
Spia indicatore di direzione sinistro
23
Tasto selezione menu
11
Display marcia avanti
24
Pulsante illuminazione
12
Spia indicatore di direzione destro
25
Blue-Q pulsante
13
Display guasti
26
Pulsante del tergicristallo lunotto
NOTA
I pulsanti (5, 21, 22) e gli indicatori corrispon-
denti (6, 7, 18, 19, 20), sono assegnati in base
alle attrezzature ausiliarie montate.
L’assegnazione mostrata è un esempio e
potrebbe differire da quella effettivamente
programmata sul carrello. Ai pulsanti possono
essere assegnate funzioni multiple che sono
richiamate a seconda della navigazione nel
menu. Per ulteriori informazioni, vedere la
sezione « Azionamento del display e dell’unità
di comando ».
54
Panoramica
4
Dispositivi di comando ed elementi di visualizzazione
- Per eventuali domande, contattare il centro
di assistenza autorizzato.
55
4
Panoramica
Dispositivi di comando ed elementi di visualizzazione
Dispositivi di comando per le funzioni
idrauliche e di trazione
Sono disponibili diverse versioni dei dispositivi
di comando per azionare le funzioni idrauliche
e di trazione del carrello.
Il carrello può essere dotato dei seguenti
dispositivi di comando:
• Leva multipla
• Minileva doppia
• Minileva tripla
• Minileva quadrupla
• Joystick 4Plus
• Fingertip
• Miniconsole
56
Panoramica
4
Dispositivi di comando ed elementi di visualizzazione

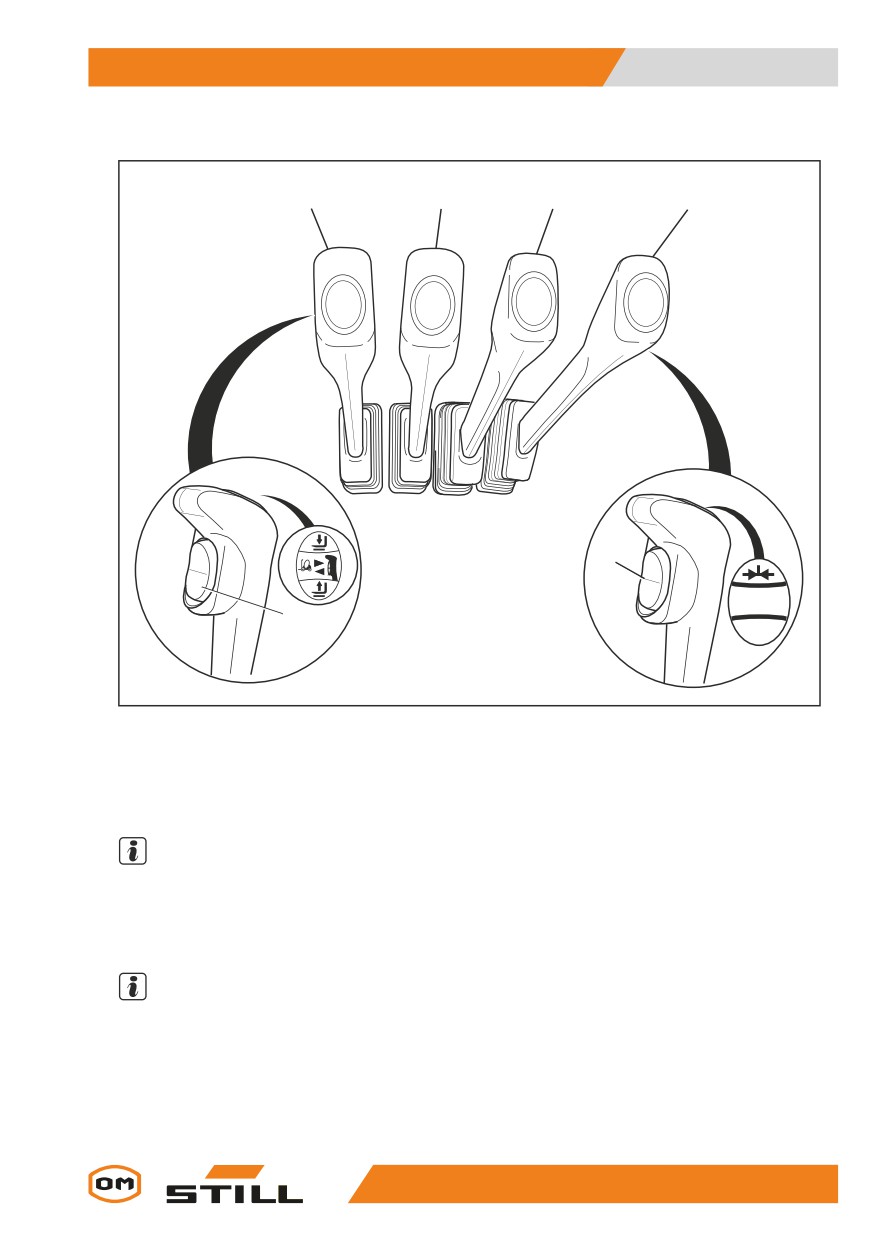

Multileva
1
2
3
4
5
6
5060_003-107
1
Leva di comando« sollevamento/abbassa-
4
Leva di comando per accessori con funzione
mento »
5
(variante)
2
Leva di comando « brandeggio »
5
Interruttore di « 5a funzione » (variante)
3
Leva di comando per accessorio (variante)
6
Interruttore direzione di guida
NOTA
Nella versione a doppio pedale (variante), il
carrello è dotato di un pulsante dell’avvisatore
acustico al posto dell’interruttore direzione di
guida.
NOTA
Se il carrello è dotato di un accessorio di
serraggio, l’interruttore « 5a funzione » viene
utilizzato per azionare il meccanismo di
bloccaggio della graffa.
57
4
Panoramica
Dispositivi di comando ed elementi di visualizzazione

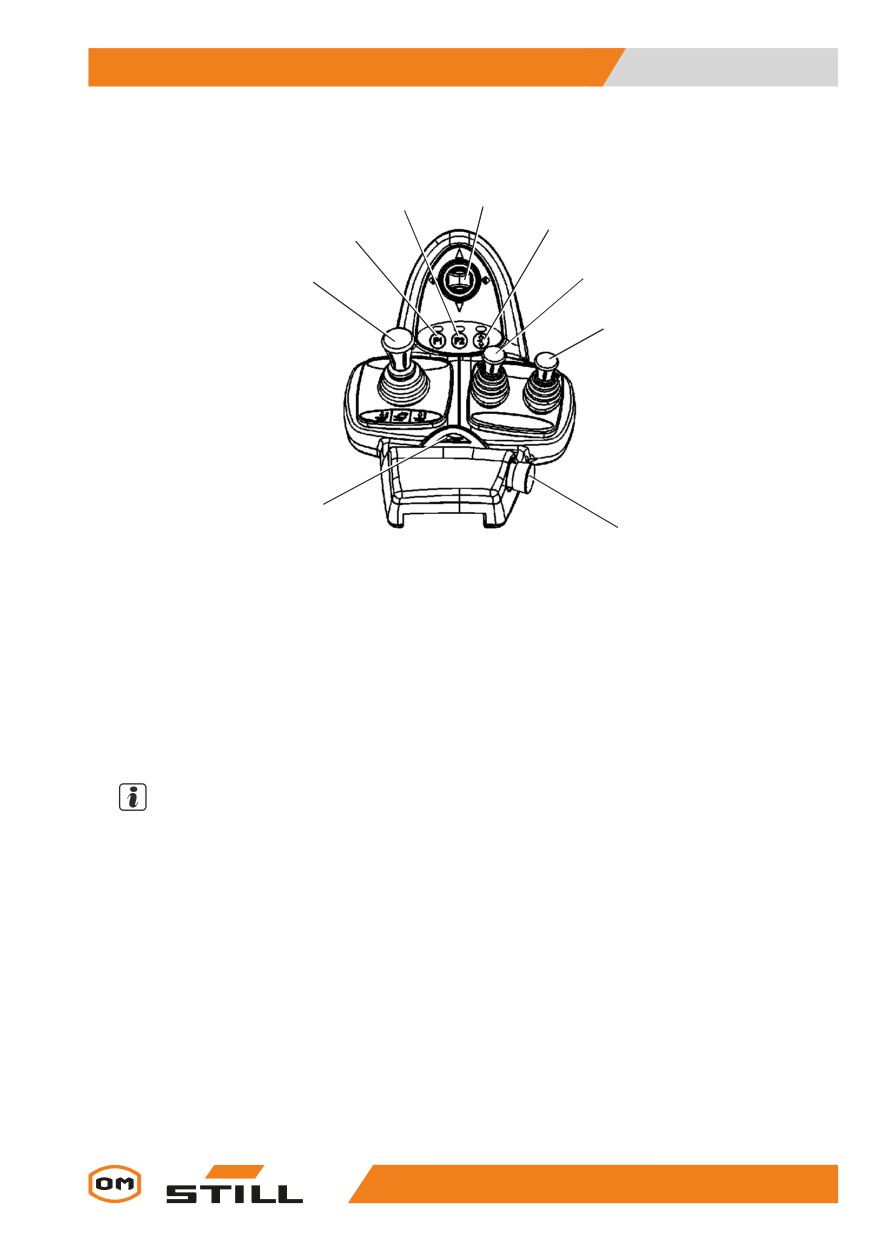

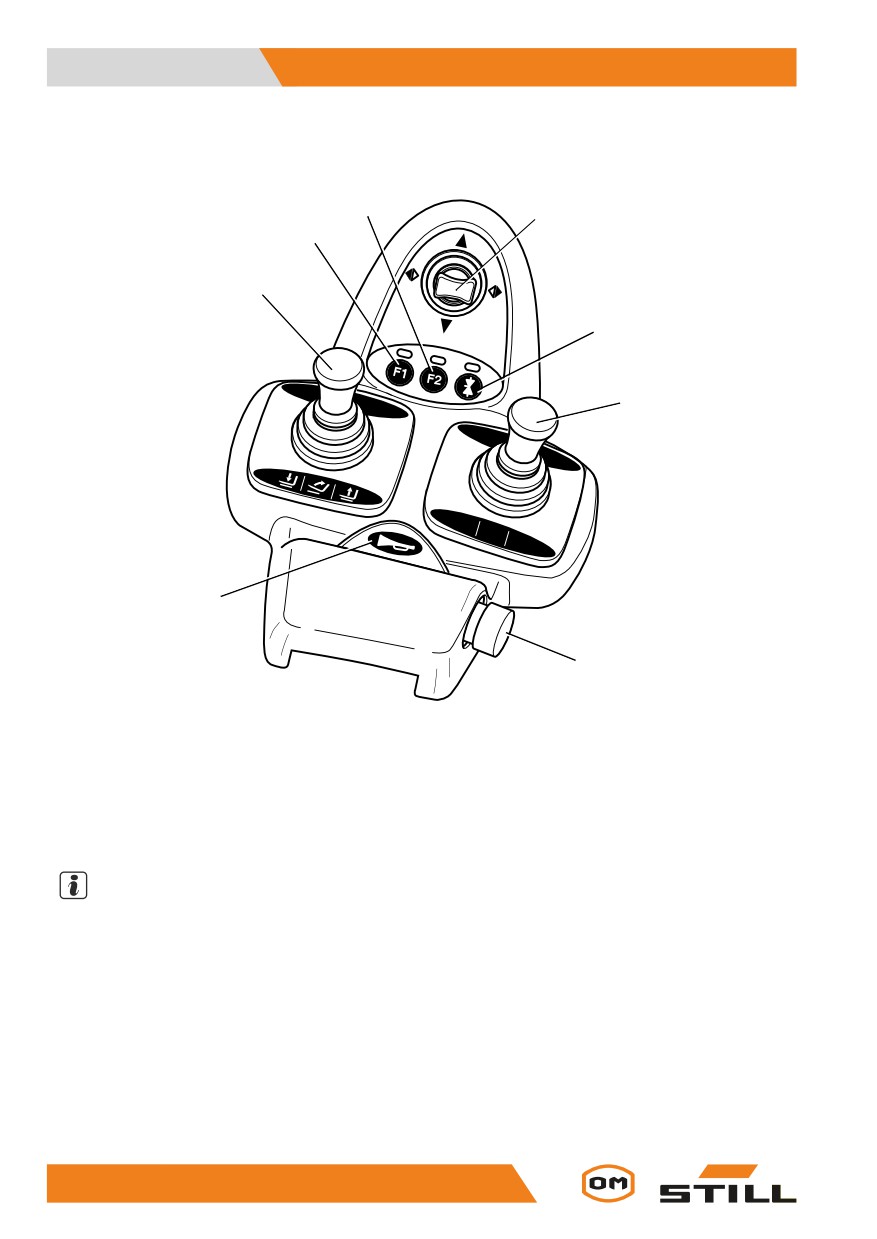

Minileva doppia
3
4
2
1
5
6
8
7
7312_003-002
1
« Leva 360° montante di sollevamento »
5
Tasto funzione « 5a funzione »
2
Tasto funzione F1
6
Leva trasversale « accessori »
3
Tasto funzione F2
7
Interruttore arresto di emergenza
4
Leva incrociata « direzione di guida / indica-
8
Pulsante dell’avvisatore acustico
tore di direzione »
NOTA
In base alle specifiche, tramite i tasti funzione
(2) e (3) è possibile controllare numerosi
accessori elettrici. Le modifiche devono
essere eseguite esclusivamente dal centro
di assistenza autorizzato.
58
Panoramica
4
Dispositivi di comando ed elementi di visualizzazione

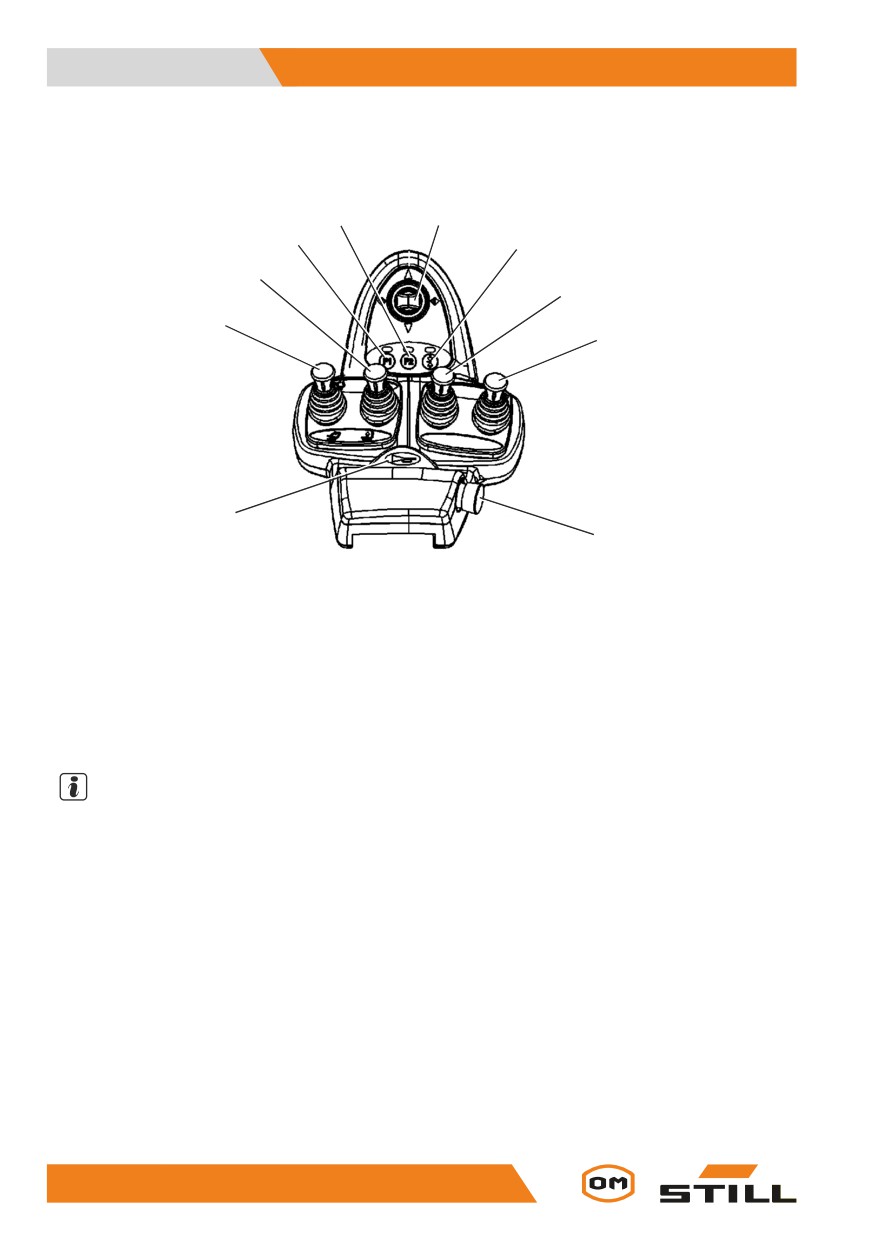

Minileva a tre vie
4
3
5
2
6
1
7
9
5060_003-089
8
1
Leva 360° « montante di sollevamento »
6
Leva di comando« impianto idraulico
2
Tasto funzione F1
ausiliario 1 »
3
Tasto funzione F2
7
Leva di comando« impianto idraulico
4
Leva incrociata « direzione di guida / indica-
ausiliario 2 »
tore di direzione »
8
Interruttore arresto di emergenza
5
Tasto funzione « 5a funzione »
9
Pulsante dell’avvisatore acustico
NOTA
In base alle specifiche, tramite i tasti funzione
(2) e (3) è possibile controllare numerosi
accessori elettrici. Le modifiche devono
essere eseguite esclusivamente dal centro
di assistenza autorizzato.
59
4
Panoramica
Dispositivi di comando ed elementi di visualizzazione
Minileva a quattro vie
4
5
3
6
2
7
1
8
10
5060_003-088
9
1
Leva di comando« sollevamento/abbassa-
6
Tasto funzione « 5a funzione »
mento »
7
Leva di comando« impianto idraulico
2
Leva di comando « inclinazione »
ausiliario 1 »
3
Tasto funzione F1
8
Leva di comando« impianto idraulico
4
Tasto funzione F2
ausiliario 2 »
5
Leva incrociata « direzione di guida / indica-
9
Interruttore arresto di emergenza
tore di direzione »
10
Pulsante dell’avvisatore acustico
NOTA
In base alle specifiche, tramite i tasti funzione
(3) e (4) è possibile controllare numerosi
accessori elettrici. Le modifiche devono
essere eseguite esclusivamente dal centro
di assistenza autorizzato.
60
Panoramica
4
Dispositivi di comando ed elementi di visualizzazione

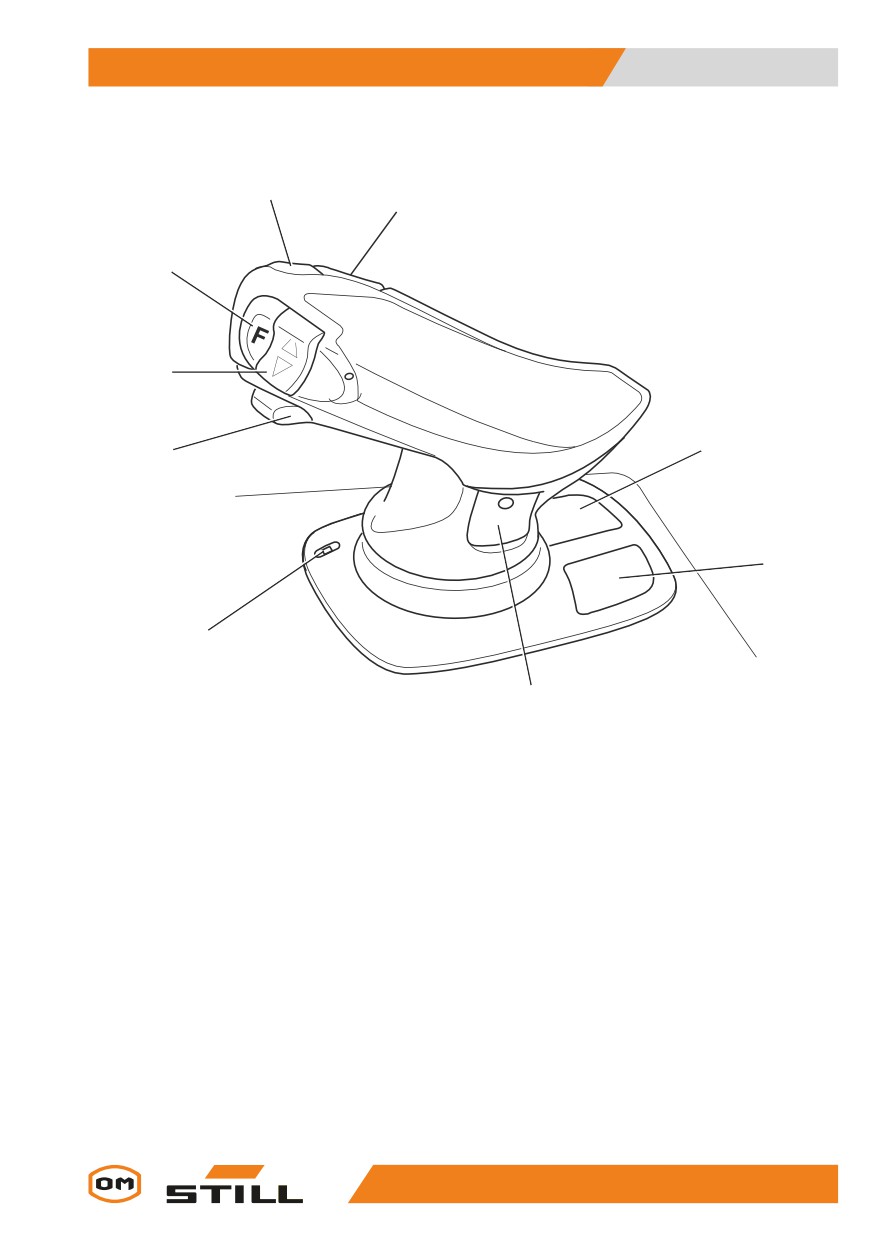

Joystick 4Plus
9
1
8
7
2
6
3
5
6210_003-087
4
1
Pulsante basculante orizzontale per la
5
LED del meccanismo di bloccaggio della
« 3a funzione idraulica », brandeggio del
graffa (variante)
montante di sollevamento
6
Cursore per la « 4a funzione idraulica », ad
2
Pittogrammi per le funzioni idrauliche di
es, spostamento del telaio di scorrimento in
base
avanti/indietro
3
Pittogrammi per la 5a funzione idraulica e
7
Pulsante basculante verticale per la « dire-
il meccanismo di bloccaggio della graffa
zione di guida »
(variante)
8
Tasto « F » maiuscola
4
Pittogrammi per la 3a e la 4a funzione
9
Pulsante dell’avvisatore acustico
idraulica di base
61
4
Panoramica
Dispositivi di comando ed elementi di visualizzazione

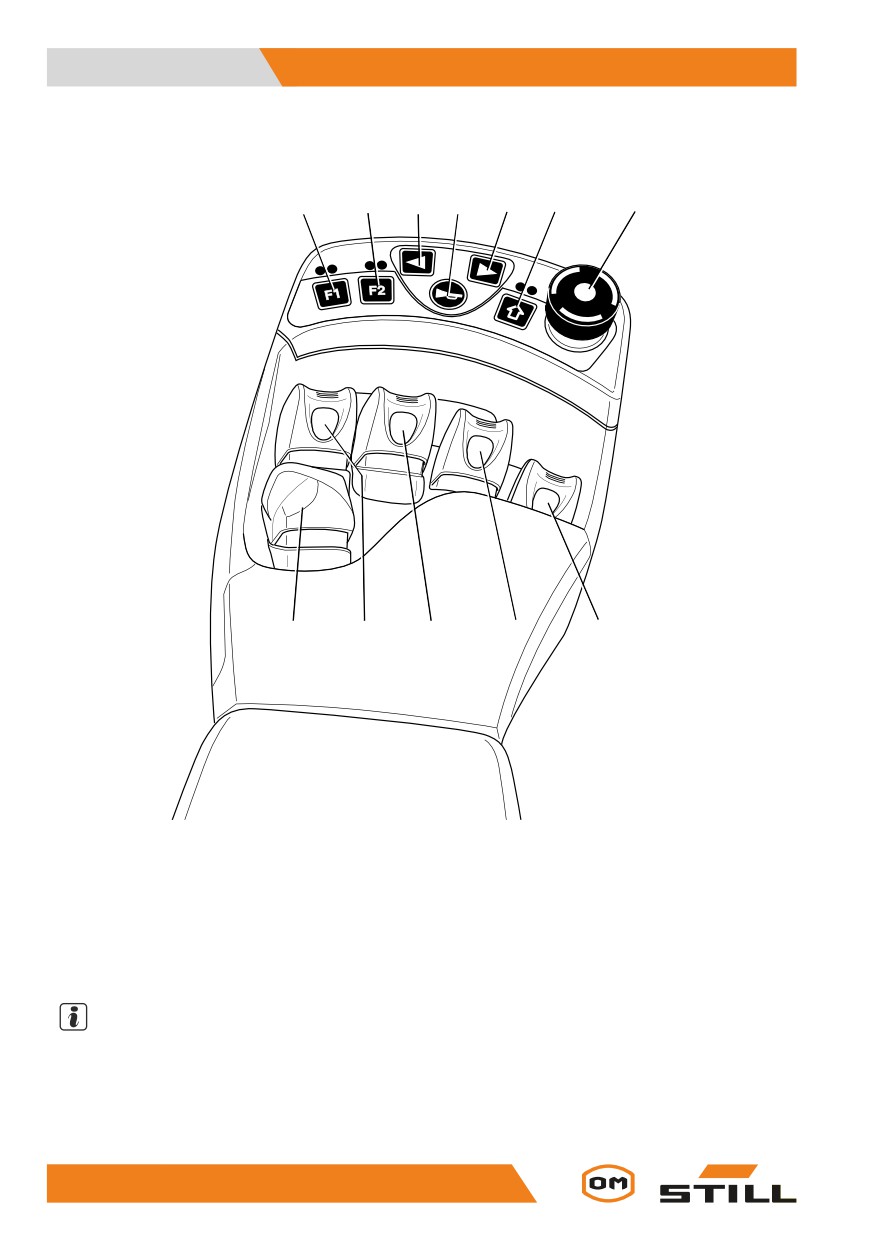

Fingertip
1
2
3
4
5
6
7
12
11
10
9
8
6321_003-004
1
Tasto funzione F1
8
Leva di comando « Accessori »
2
Tasto funzione F2
9
Leva di comando « Accessori »
3
Pulsante indicatore di svolta a sinistra
10
Leva di comando « Inclinazione »
4
Pulsante clacson
11
Leva di comando« sollevamento/abbassa-
5
Pulsante indicatore di svolta a destra
mento »
6
Pulsante 5a funzione
12
Interruttore senso di marcia
7
Interruttore arresto di emergenza
NOTA
In base alle specifiche, tramite i tasti funzione
(1) e (2) è possibile controllare numerosi
accessori elettrici. Le modifiche devono
essere eseguite esclusivamente dal centro
di assistenza autorizzato.
62
Panoramica
4
Dispositivi di comando ed elementi di visualizzazione

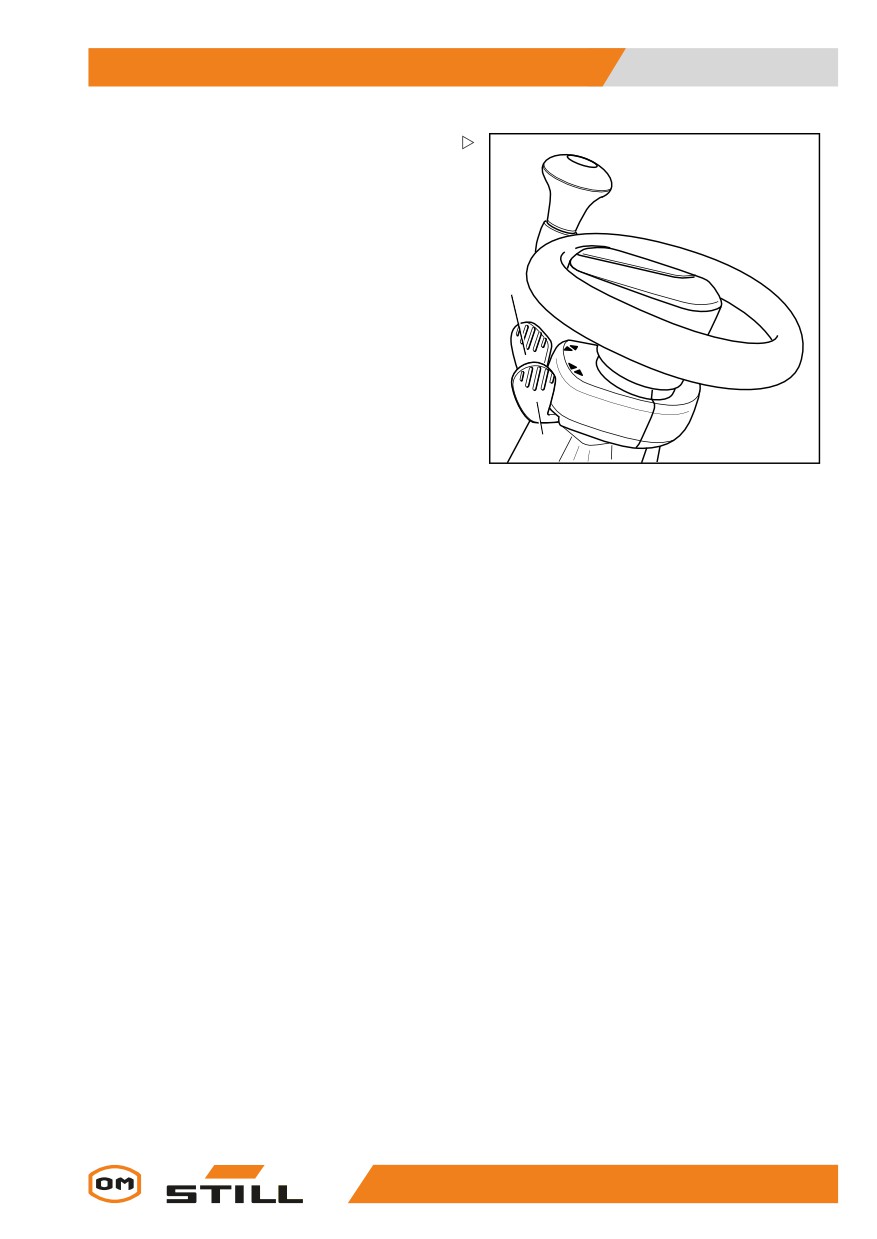

Mini consolle
La mini consolle è ubicata sul piantone dello
sterzo, sotto al volante.
2
1
7311_003-056
1
Interruttore senso di marcia
2
Interruttore indicatore di direzione
63
4
Panoramica

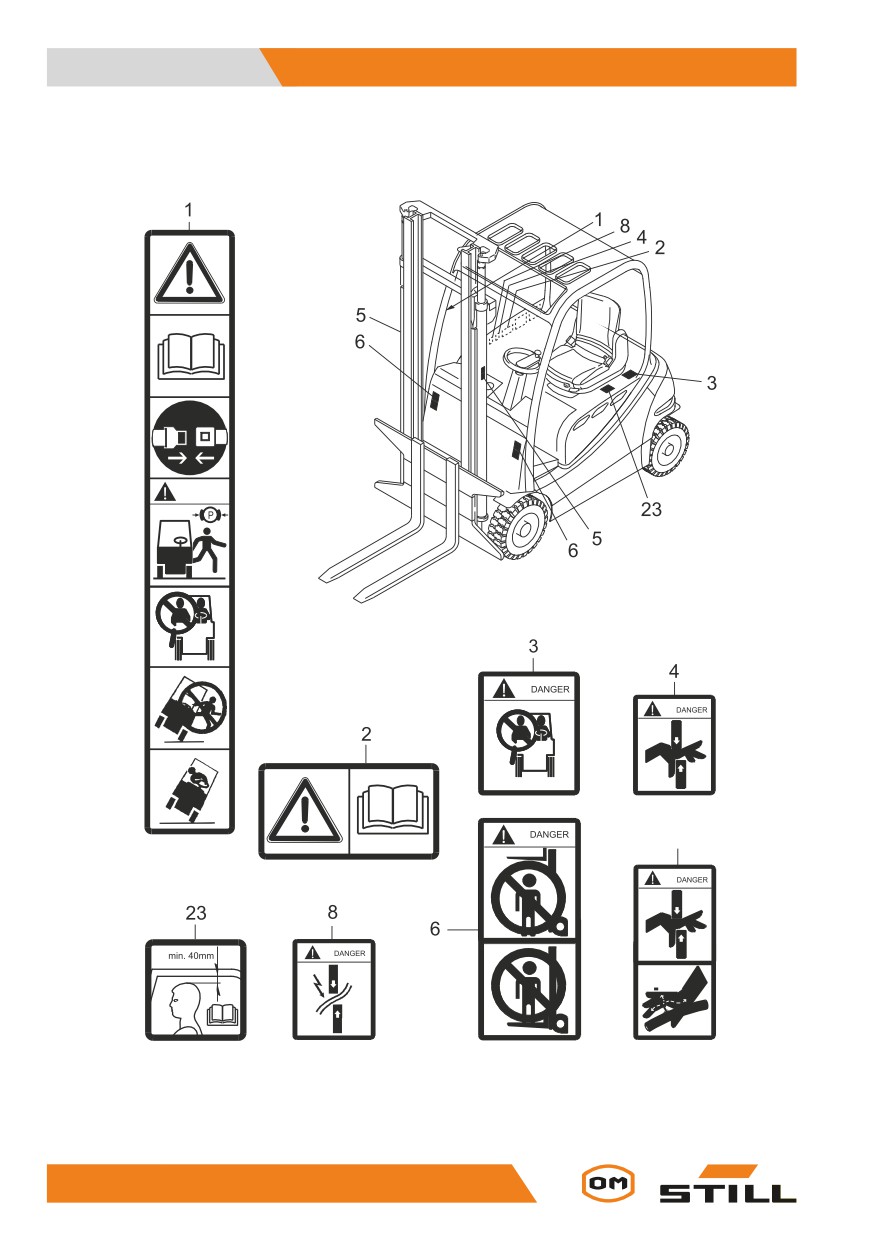

Punti di identificazione
Punti di identificazione
Panoramica
DANGER
5
6210_003-028_V2
64
Panoramica
4
Punti di identificazione
1
Avvertenza: Attenzione/Leggereilmanuale
10
Avvertenza: Freno di stazionamento rila-
d’uso / Allacciare la cintura di sicurezza /
sciato
Inserire il freno di stazionamento quando
11
Avvertenza: Freno di stazionamento appli-
si abbandona il carrello / Non è consentito
cato
il trasporto di passeggeri / Non saltare giù
12
Testo etichetta del costruttore
dal carrello se questo si sta ribaltando /
13
Avvertenza: Guida con « Azionamento a
Spostarsi in direzione opposta a quella di
doppio pedale » (variante)
ribaltamento del carrello
14
Avvertenza: Punto di attacco ingranaggio di
2
Avvertenza: Attenzione / leggere il manuale
sollevamento
d’uso
15
Avvertenza: Punto di attacco ingranaggio di
3
Cartello segnaletico: Trasporto di passeg-
sollevamento
geri non consentito
16
Avvertenza: Serbatoio dell’olio idraulico
4
Cartello segnaletico: Pericolo dovuto a
17
Avvertenza: Prova FEM
taglio
18
Testo etichetta del costruttore
5
Cartello segnaletico: pericolo di taglio /
19
Testo etichetta del costruttore
pericolo di pressione liquido elevata
20
Cartello segnaletico: Verificare il gioco
6
Cartello segnaletico: non sostare sotto la
dell’accessorio di sollevamento
forca / non sostare sulla forca
21
Cartello segnaletico: Verificare il gioco della
8
Cartello segnaletico: Rischio di cortocircuito
batteria
dovuto a taglio
22
Avvertenza: prova batteria
23
Avvertenza: verificare la distanza dalla testa
65
4
Panoramica

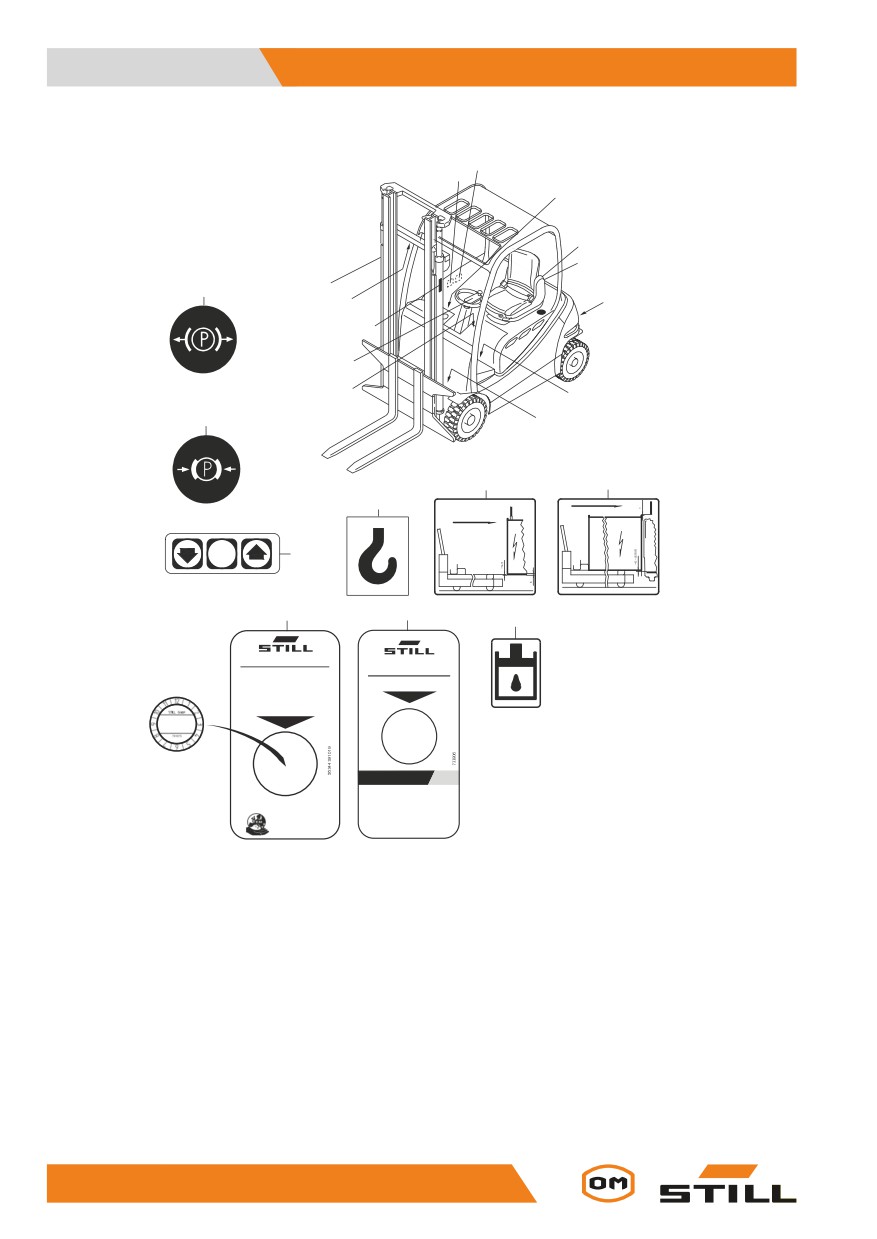

Punti di identificazione
2021
13
17
22
10
18
15
14
18
12
10
11
16
11
19
14
20
21
15
STOP
13
17
22
16
STILL GmbH Hamburg
BATTERIESERVICE
Regelmäßige Prüfung
(FEM 4.004)
Nächste Prüfung
nach nationalen Vorschriften
basierend auf den EG-Richtlinien:
2009/104/EG, 99/92/EG
Nächste Prüfung
20xx
Ihr STILL Service
STILL Hamburg
Die Prüfplakette ersetzt nicht das Prüfprotokoll
Berzeliusstr. 10
Mitglied der:
22113 Hamburg
Fédération
Tel.: 01804 / 784 55 24
Européene
de la Manutention
6210_003-029_V7
66
Panoramica
4
Punti di identificazione
1
Avvertenza: Attenzione/Leggereilmanuale
10
Avvertenza: Freno di stazionamento rila-
d’uso / Allacciare la cintura di sicurezza /
sciato
Inserire il freno di stazionamento quando
11
Avvertenza: Freno di stazionamento appli-
si abbandona il carrello / Non è consentito
cato
il trasporto di passeggeri / Non saltare giù
12
Testo etichetta del costruttore
dal carrello se questo si sta ribaltando /
13
Avvertenza: Guida con « Azionamento a
Spostarsi in direzione opposta a quella di
doppio pedale » (variante)
ribaltamento del carrello
14
Avvertenza: Punto di attacco ingranaggio di
2
Avvertenza: Attenzione / leggere il manuale
sollevamento
d’uso
15
Avvertenza: Punto di attacco ingranaggio di
3
Cartello segnaletico: Trasporto di passeg-
sollevamento
geri non consentito
16
Avvertenza: Serbatoio dell’olio idraulico
4
Cartello segnaletico: Pericolo dovuto a
17
Avvertenza: Prova FEM
taglio
18
Testo etichetta del costruttore
5
Cartello segnaletico: pericolo di taglio /
19
Testo etichetta del costruttore
pericolo di pressione liquido elevata
20
Cartello segnaletico: Verificare il gioco
6
Cartello segnaletico: non sostare sotto la
dell’accessorio di sollevamento
forca / non sostare sulla forca
21
Cartello segnaletico: Verificare il gioco della
8
Cartello segnaletico: Rischio di cortocircuito
batteria
dovuto a taglio
22
Avvertenza: prova batteria
23
Avvertenza: verificare la distanza dalla testa
67
4
Panoramica
Punti di identificazione
13
12
11
10
9
8
13
10
8
Type-Modèle-Typ / Serial no.-No. de série-Serien-Nr. / year-année-Baujahr
xx xxxx x xxxxx
Rated capacity
Capacité nominale
kg
Masse à vide
Unladen mass
kg
Nenn-Tragfähigkeit
Leergewicht
1
Battery voltageTension batterie
V
max
kg
9
2
11
Batteriespannung
min.*
kg
Rated drive power
Puissance motr.nom.
kg
3
Nenn-Antriebsleist.
kW
voir Mode d'emploi
* see Operating instructions
4
6311_003-033
siehe Betriebsanleitung
68
Panoramica
4

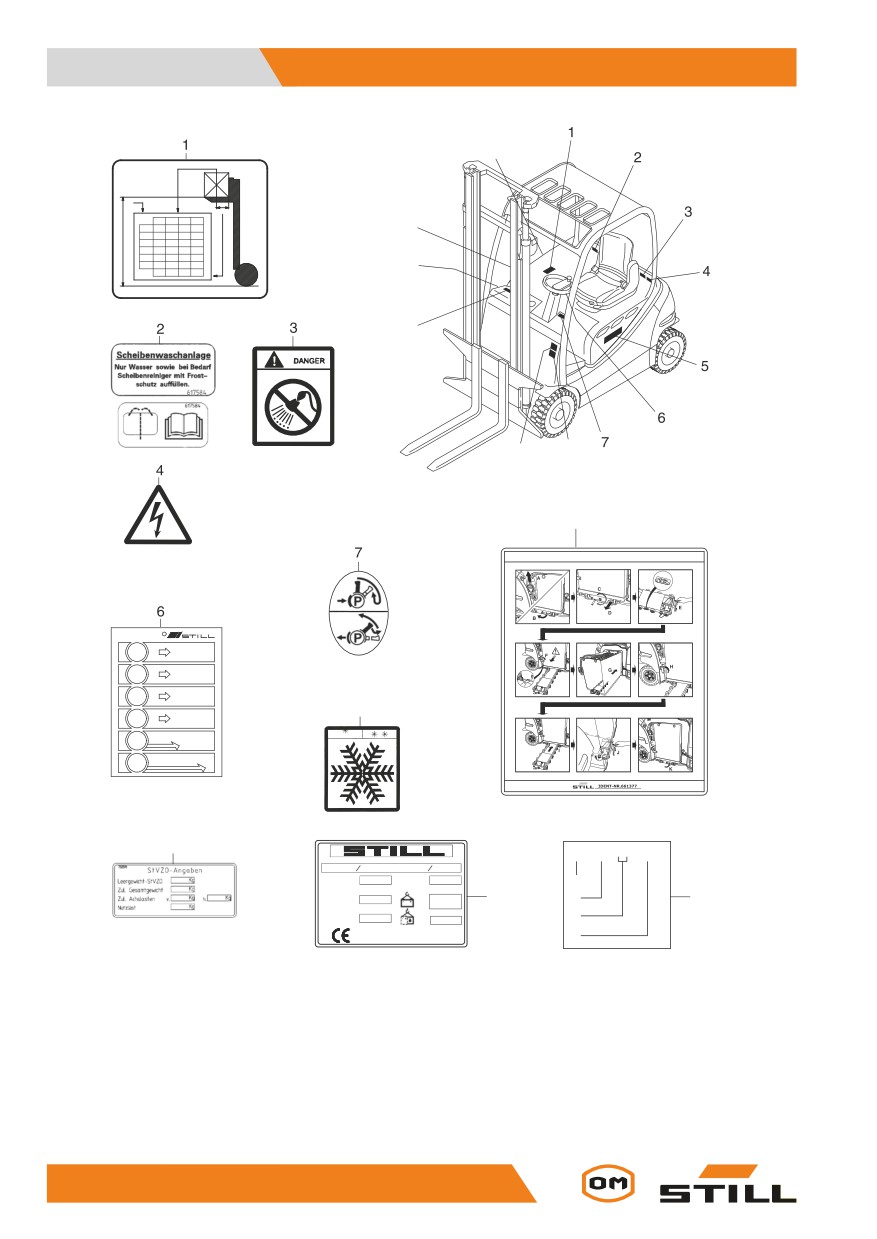

Punti di identificazione
1
Cartello segnaletico: targhetta portata
7
Avvertenza: Azionamento del freno di
nominale
stazionamento elettrico
2
Avvertenza: Riempimento del dispositivo
8
Avvertenza: Informazioni StVZO (codice
lavacristallo
della strada tedesco)
3
Cartello segnaletico: la pulizia dei compo-
9
Targhetta costruttore
nenti dell’impianto elettrico con acqua non è
10
Avvertenza: uso magazzino frigorifero
consentita.
(variante)
4
Cartello segnaletico: tensione elettrica
11
Avvertenza: matricola
pericolosa
12
Testo etichetta del costruttore
5
Testo etichetta del costruttore
13
Avvertenza: sostituzione della batteria
6
Avvertenza: dinamica di trazione

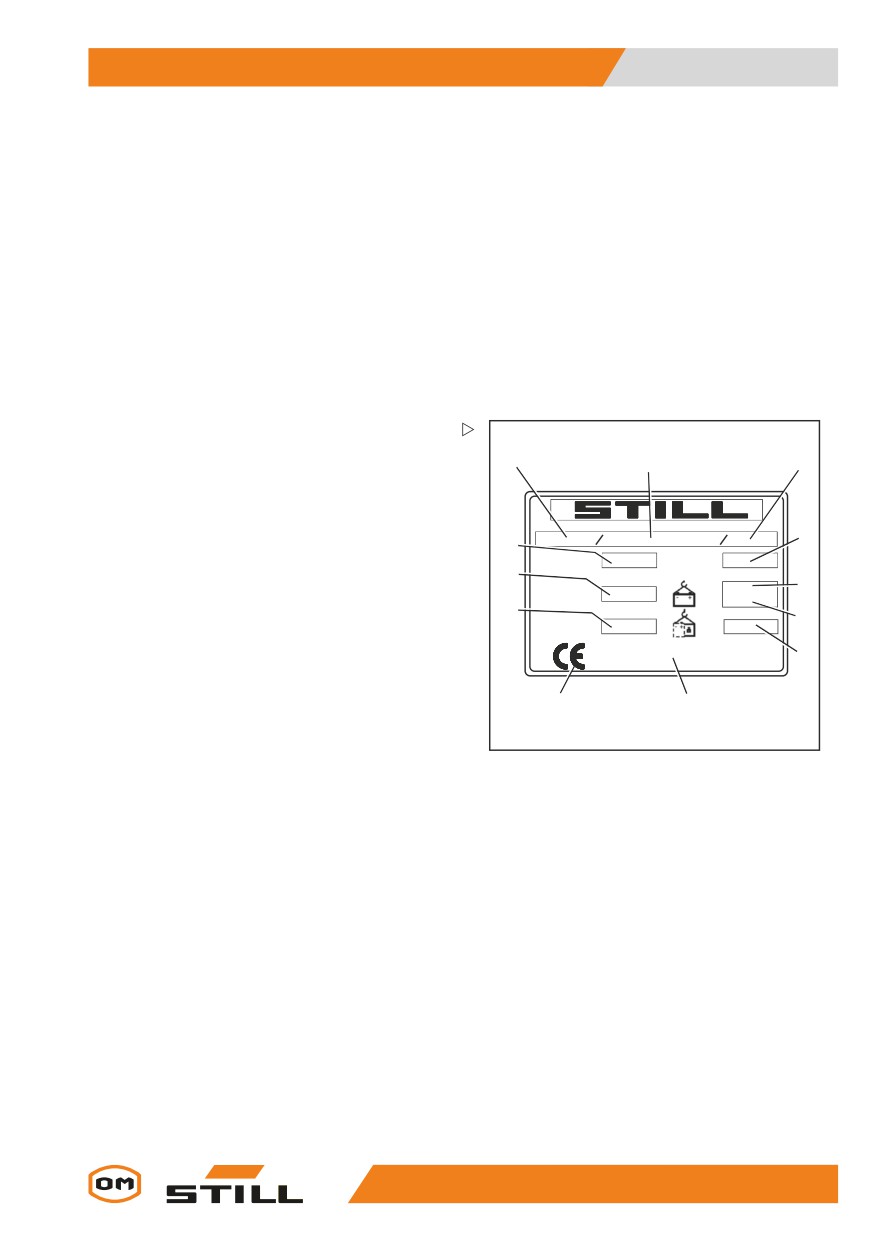

Targhetta di fabbrica
Il carrello può essere identificato dalle infor-
1
2
3
mazioni sulla targhetta.
Type-Modèle-Typ / Serial no.-No. de série-Serien-Nr. / year-année-Baujahr
4
12
Rated capacity
Unladen mass
Capacité nominale
kg
Masse à vide
kg
Nenn-Tragfähigkeit
Leergewicht
11
Battery voltage
max
kg
5
Tension batterie
V
Batteriespannung
min.*
kg
10
Rated drive power
6
Puissance motr.nom.
kW
kg
Nenn-Antriebsleist.
* see Operating instructions
voir Mode d'emploi
siehe Betriebsanleitung
7
9
8
6210_921-003_V2
1
Modello
2
Numero di produzione
3
Anno di fabbricazione
4
Peso a vuoto in kg
5
Max. peso della batteria ammissibile in kg
(solo per carrelli elevatori a forche elettrici)
6
Min. peso della batteria ammissibile in kg
(solo per carrelli elevatori a forche elettrici)
7
peso zavorra in kg (solo per carrelli elevatori
a forche elettrici)
8
Per informazioni dettagliate, fare riferimento
ai dati tecnici elencati in queste istruzioni
operative
9
Etichettatura CE
10
Potenza nominale trazione in kW
11
Tensione batteria in V
12
Capacità nominale in kg
69
4
Panoramica
Punti di identificazione

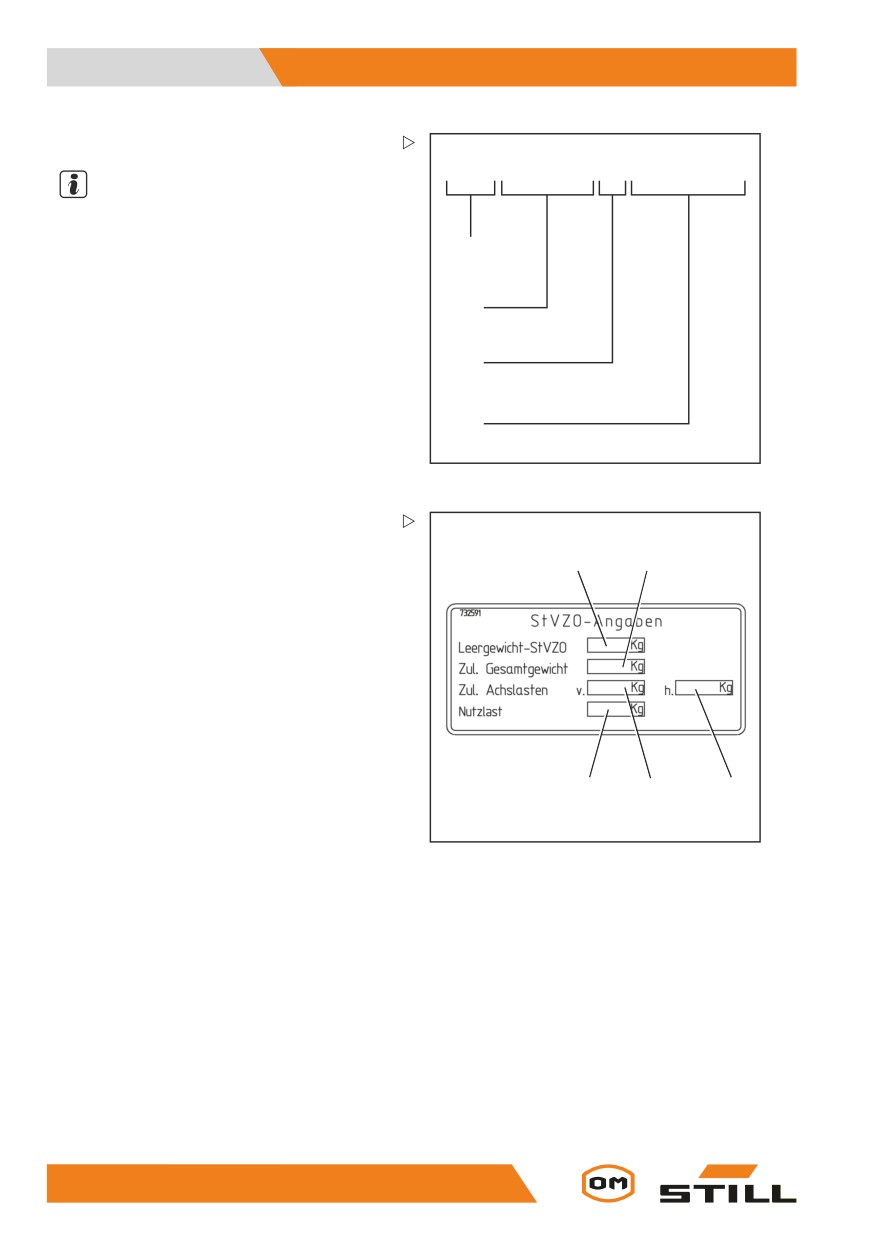

Numero di produzione
xx xxxx x xxxxx
NOTA
Il numero di produzione consente di identi-
ficare il carrello. È riportato sulla targhetta
costruttore e deve essere citato in tutti i quesiti
1
tecnici.
Il numero di produzione contiene le seguenti
2
informazioni codificate:
Ubicazione prodotto (1)
3
Modello (2)
Anno di fabbricazione (3)
4
Numero sequenziale (4)
7090_921-004
Avvertenza StVZO (codice della
strada tedesco)
1
2
Questa etichetta fornisce informazioni sul
peso e sulla distribuzione del carico del
carrello.
5
3
4
7094_003-098
1
Peso a vuoto (in kg)
2
Peso totale consentito (in kg)
3
Peso consentito assale anteriore (in kg)
4
Peso consentito assale posteriore (in kg)
5
Carico utile (in kg)
70















Content      ..      1      2      3      ..
