86 Funzionalità del programma

Controllo della tensione in CC



Controllo sovratensione

Il controllo di sovratensione del collegamento intermedio in c.c. normalmente va

attuato quando il motore è in modalità generatore. Il motore può generare quando

decelera o quando il carico supera l'albero motore, innescando una rotazione

dell'albero superiore alla velocità o alla frequenza applicata. Per evitare che la

tensione in c.c. superi il limite di controllo sovratensione, il regolatore di

sovratensione fa diminuire automaticamente la coppia generatrice quando viene

raggiunto il limite. Se viene raggiunto il limite, inoltre, il regolatore di sovratensione fa

aumentare i tempi di decelerazione eventualmente programmati; per avere tempi di

decelerazione più brevi può essere necessario installare un chopper e una resistenza

di frenatura (i convertitori ACS180 non supportano chopper di frenatura).



Controllo di sottotensione (autoalimentazione in mancanza di rete)

Se la tensione di alimentazione viene interrotta, il convertitore continua a funzionare

sfruttando l'energia cinetica del motore in rotazione. Finché il motore continua a

ruotare e genera energia per il convertitore, quest'ultimo funziona a regime. Il

convertitore può continuare a funzionare in seguito all'interruzione, purché il

contattore principale (se presente) rimanga chiuso.

Nota:

le unità provviste di contattore principale devono essere dotate di un circuito di

mantenimento (es. gruppo di continuità UPS) per tenere il circuito di controllo del

contattore chiuso in caso di brevi interruzioni dell'alimentazione.

130

260

390

520

1,6

5,8

11,2

15,4

(s)

out

= Tensione del circuito intermedio del convertitore,

out

= Frequenza di uscita del convertitore,

= Coppia del motore.

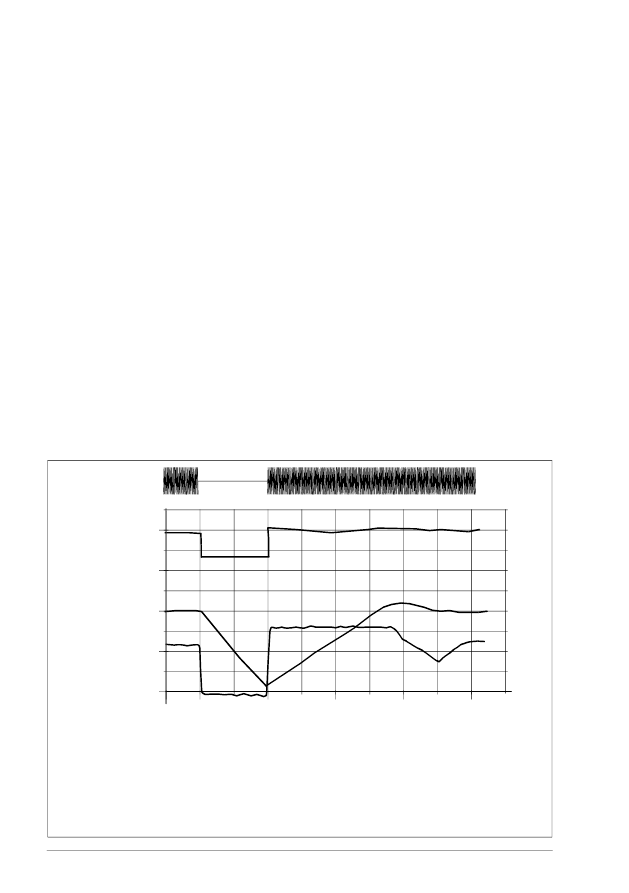

Perdita della tensione di alimentazione al carico nominale (

out

= 40 Hz). La tensione in c.c.

del circuito intermedio scende al livello minimo. Il regolatore mantiene stabile la tensione per

tutto il periodo di interruzione dell'alimentazione. Il convertitore fa funzionare il motore in

modalità generatore. La velocità del motore diminuisce ma il convertitore rimane in funzione

fino a quando il motore ha sufficiente energia cinetica.

potenza

120

160

(N·m)

out

(Hz)

(Vcc)

ingresso

Funzionalità del programma 87

Implementazione del controllo della sottotensione (autoalimentazione in

mancanza di rete)

Implementare la funzione di controllo della sottotensione come segue:

• Verificare che la funzione di controllo della sottotensione del convertitore sia

abilitata con il parametro

30.31

Controllo sottotensione

• Per abilitare l'avviamento al volo (avviamento verso un motore in rotazione),

impostare il parametro

21.01

Modalità marcia

Automatico

(in modalità

vettoriale) o il parametro

21.19

Modo avviamento scalare

Automatico

(in

modalità scalare).

Se l'installazione è dotata di un contattore principale, impedirne lo scatto

all'interruzione della potenza di ingresso. Utilizzare ad esempio un relè di ritardo

(mantenimento) nel circuito di controllo del contattore.

AVVERTENZA!

Assicurarsi che il riavviamento al volo del motore non

determini situazioni di pericolo. In caso di dubbio, non implementare la

funzione di controllo della sottotensione.



Controllo di tensione e limiti di scatto

Il controllo e i limiti di scatto del regolatore di tensione in c.c. del circuito intermedio

dipendono dalla tensione di alimentazione e/o dal tipo di convertitore/inverter. La

tensione in c.c. (

) è circa 1.41 volte la tensione di linea e il suo valore è indicato

dal parametro

01.11

Tensione CC

La tabella seguente riporta i valori dei livelli di tensione in CC selezionati, in volt. Si

noti che le tensioni assolute variano in base al tipo di convertitore/inverter e al range

della tensione di alimentazione in c.a.
Quando il limite di tensione adattiva è abilitato nel parametro

95.02

Livello di tensione in c.c. [V]

95.01 Tensione alimentaz

Vedere

95.01

Tensione alimentaz

Range tensione di

alimentazione [V]

180...415

Range tensione di

alimentazione [V]

440...480

Automatico/

Non selezionata

Limite guasto per sovratensione

842

Limite controllo di sovratensione

779

Limite allarme per sovratensione

745

Limite allarme sottotensione

0,85 × 1,41 × valore

par.

95.03

0,85 × 1,41 × valore

par.

95.03

0,85 × 1,41 × valore

par.

95.03

0.85 × 1.41 × 180 =

455

0.85 × 1.41 × 440 =

527

Limite controllo sottotensione

0,78 × 1,41 × valore

par.

95.03

0,78 × 1,41 × valore

par.

95.03

0,78 × 1,41 × valore

par.

95.03

0.78 × 1.41 × 180 =

418

0.78 × 1.41 × 440 =

484

88 Funzionalità del programma

Limite chiusura relè di carica

0,78 × 1,41 × valore

par.

95.03

0,78 × 1,41 × valore

par.

95.03

0,78 × 1,41 × valore

par.

95.03

0.78 × 1.41 × 180 =

418

0.78 × 1.41 × 440 =

484

Limite apertura relè di carica

0,73 × 1,41 × valore

par.

95.03

0,73 × 1,41 × valore

par.

95.03

0,73 × 1,41 × valore

par.

95.03

0.73 × 1.41 × 180 =

391

0.73 × 1.41 × 440 =

453

Tensione in c.c. al valore superiore

del range di tensione di

alimentazione (

DCmax

)

560

648

Tensione in c.c. al valore inferiore

del range di tensione di

alimentazione (

DCmin

)

513

594

Limite attivazione carica/standby

0,73 × 1,41 × valore

par.

95.03

0,73 × 1,41 × valore

par.

95.03

0,73 × 1,41 × valore

par.

95.03

0.73 × 1.41 × 180 =

391

0.73 × 1.41 × 440 =

453

Limite guasto per sottotensione

0,45 × 1,41 × valore

par.

95.03

0,45 × 1,41 × valore

par.

95.03

0,45 × 1,41 × valore

par.

95.03

0.45 × 1.41 × 180 =

241

0.45 × 1.41 × 440 =

279

Se il parametro

95.01

Tensione alimentaz

è impostato

Automatico/non selez

95.02

Limiti tensione

adattiva

è impostato su

Abilita

, viene utilizzato il valore del parametro

95.03

Tensione alimentazione AC

stimata

;

altrimenti viene utilizzato il limite inferiore del range selezionato con il parametro

95.01

Tensione alimentaz

Livello di tensione in c.c. [V]

95.01 Tensione alimentaz

Vedere

95.01

Tensione alimentaz

Range tensione di

alimentazione [V]

180...415

Range tensione di

alimentazione [V]

440...480

Automatico/

Non selezionata

Funzionalità del programma 89

Quando il limite di tensione adattiva è disabilitato nel parametro

95.02



Impostazioni e diagnostica

Parametri

(pagina

Controllo sovratensione

(pagina

199

30.31

Controllo sottotensione

(pagina

(pagina

) e

Limiti tensione adattiva

(pagina

268

)

Eventi: -

Livello di tensione in c.c.

[V]

95.01 Tensione alimentaz

Vedere

95.01

Tensione

alimentaz

Range tensione di

alimentazione [V]

180...415

Range tensione di

alimentazione [V]

440...480

Automatico/

Non selezionata

95.03

<456AC

95.03

>456AC

Limite guasto per

sovratensione

842

Limite controllo di

sovratensione

779

Limite allarme per

sovratensione

745

Limite allarme

sottotensione

0,85 × 1,35 × 180 =

436

0,85 × 1,35 × 440 =

504

0,85 × 1,35 ×

180 = 436

0,85 × 1,35 ×

440 = 505

Limite controllo

sottotensione

0,78 × 1,35 × 180 =

400

0,78 × 1,35 × 440 =

463

0,78 × 1,35 ×

180 = 400

0,78 × 1,35 ×

440 = 463

Limite chiusura relè di

carica

0,78 × 1,35 × 180 =

400

0,78 × 1,35 × 440 =

463

0,78 × 1,41 ×

valore par.

95.03

Limite apertura relè di

carica

0,73 × 1,41 × valore

par.

95.03

0,78 × 1,41 × valore

par.

95.03

0,73 × 1,41 ×

valore par.

95.03

Tensione in c.c. al valore

superiore del range di

tensione di alimentazione

(

DCmax

)

560

648

Tensione in c.c. al valore

inferiore del range di

tensione di alimentazione

(

DCmin

)

513

594

Limite attivazione

carica/standby

0,73 × 1,41 × valore

par.

95.03

0,73 × 1,41 × valore

par.

95.03

0,73 × 1,41 ×

valore par.

95.03

Limite guasto per

sottotensione

0,45 × 1,41 × valore

par.

95.03

0,45 × 1,41 × valore

par.

95.03

0,45 × 1,41 ×

valore par.

95.03

Se il parametro

95.01

Tensione alimentaz

è impostato

Automatico/non selez

95.02

Limiti tensione

adattiva

è impostato su

Abilita

, viene utilizzato il valore del parametro

95.03

Tensione alimentazione

AC stimata

;

altrimenti viene utilizzato il limite inferiore del range selezionato con il parametro

95.01

Tensione alimentaz

90 Funzionalità del programma

Sicurezza e protezioni



Protezioni fisse/standard

Sovracorrente

Se la corrente di uscita supera il limite di sovracorrente interno, gli IGBT vengono

immediatamente interdetti per proteggere il convertitore.

Sovratensione CC

Vedere la sezione

Controllo sovratensione

a pag.

Sottotensione CC

Vedere la sezione

Controllo di sottotensione (autoalimentazione in mancanza di rete)

a pag.

Temperatura del convertitore

Se la temperatura aumenta, il convertitore, per autoproteggersi, limita dapprima la

frequenza di commutazione e poi la corrente. Se il surriscaldamento continua, ad

esempio perché una ventola è guasta, viene generato un allarme per

sovratemperatura.

Cortocircuito

In caso di cortocircuito, gli IGBT vengono immediatamente interdetti per proteggere il

convertitore.

Rilevamento guasti a terra

Si noti che

• un guasto a terra nel cavo di alimentazione non attiva la protezione

• in caso di alimentazione con messa a terra, la protezione si attiva entro 2

millisecondi

• in caso di alimentazione senza messa a terra, la capacitanza dell'alimentazione

deve essere di 1 microfarad o superiore

• le correnti capacitive causate da cavi motore schermati di lunghezza inferiore o

uguale a 300 m non attivano la protezione

la protezione è disattivata quando il convertitore è fermo.



Arresto di emergenza

Il segnale di arresto di emergenza è collegato all'ingresso selezionato con il

parametro

21.05

Sorgente arresto emerg

. È inoltre possibile generare un arresto di

emergenza tramite bus di campo (parametro

06.01

MCW

, bit 0…2).

Funzionalità del programma 91

La modalità di arresto di emergenza si seleziona con il parametro

21.04

Modo arresto

emerg

. Sono disponibili le seguenti modalità:

• OFF1: arresto lungo la rampa di decelerazione standard definita per lo specifico

tipo di riferimento in uso

• OFF2: arresto per inerzia

• OFF3: arresto lungo la rampa di arresto di emergenza definita dal parametro

23.23

Tempo arresto emerg

Con le modalità di arresto di emergenza OFF1 e OFF3, la decelerazione del motore

lungo una rampa può essere supervisionata dai parametri

Ritardo superv ramp emergenza

Note:

• L'installatore delle apparecchiature ha la responsabilità di installare i dispositivi di

arresto di emergenza e qualsiasi apparato necessario all'arresto di emergenza per

ottemperare ai requisiti previsti dalla relativa categoria di arresto di emergenza.

• Quando viene rilevato un segnale di arresto di emergenza, non è possibile annullare

la funzione di arresto di emergenza anche se il segnale viene cancellato.

• Se il limite minimo (o massimo) di coppia è impostato sullo 0%, può accadere che

la funzione di arresto di emergenza non arresti il convertitore.

• Durante un arresto di emergenza i parametri di riferimento della velocità e della

coppia, quali le forme delle rampe di riferimento (

) non vengono considerati.

Impostazioni e diagnostica

Parametri

(pag.

Sorgente arresto emerg

(pag.

152

23.23

Tempo arresto emerg

(pag.

170

31.32

Supervisione rampa di

emergenza

(pag.

208

) e

31.33

Ritardo superv ramp emergenza

(pag.

209

Eventi: -



Protezione termica del motore

Il programma di controllo ha due funzioni separate per il monitoraggio della

temperatura del motore. Per ogni funzione si possono impostare in maniera

indipendente le sorgenti dei dati di temperatura e i limiti di allarme/scatto.
La temperatura del motore viene monitorata utilizzando

• il modello di protezione termica del motore (temperatura stimata, ricavata

all'interno del convertitore), o

• appositi sensori installati negli avvolgimenti. In questo modo si ha un modello del

motore più accurato.

Il modello di protezione termica del motore è conforme ai requisiti della norma

IEC/EN 61800-5-1 ed. 2.1 per la memoria dei dati temici e l'uso di sensori di velocità.

La temperatura stimata resta memorizzata anche in caso di spegnimento. La

relazione di dipendenza dalla velocità si imposta mediante parametri.

92 Funzionalità del programma

Nota

: il modello termico del motore si può utilizzare quando al convertitore è

collegato un solo motore.

Modello di protezione termica del motore

Il convertitore di frequenza calcola la temperatura del motore sulla base dei seguenti

presupposti:
1. Quando viene applicata per la prima volta l'alimentazione al convertitore, si

presume che il motore si trovi a temperatura ambiente (definita dal parametro

35.50

Temp ambiente motore

). Dopodiché, alle successive accensioni del

convertitore, si presume che il motore si trovi alla temperatura stimata.

2. La temperatura del motore viene calcolata utilizzando il tempo termico e la curva

di carico del motore regolabili dall'utente. La curva di carico va regolata qualora la

temperatura ambiente superi i 30 °C.

Nota:

il modello termico del motore si può utilizzare quando all'inverter è collegato un

solo motore.

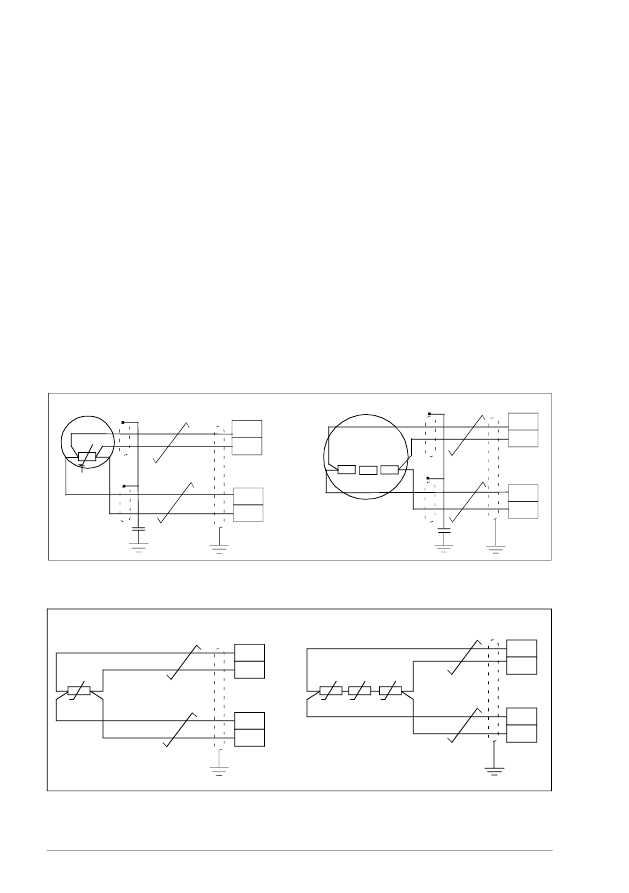

Collegamento e isolamento dei sensori

AI1

GND

1 sensore

GND

AI1

GND

3 sensori

Motore

3.3 nF

Motore

3.3 nF

1 sensore

3 sensori

GND

AI1

GND

AI1

GND

Funzionalità del programma 93

AVVERTENZA!

La norma IEC 60664 richiede l'installazione di un isolamento dop

pio o rinforzato tra le parti sotto tensione e la superficie delle parti accessibili dei

dispositivi elettrici non conduttivi o conduttivi ma non collegati alla protezione di terra.

Per soddisfare questo requisito, collegare un termistore ai morsetti di controllo del

convertitore di frequenza, utilizzando una delle seguenti alternative:

• Separare il termistore dalle parti sotto tensione del motore con un isolamento

doppio rinforzato.

• Proteggere tutti i circuiti collegati agli ingressi digitali e analogici del convertitore.

Proteggere dal contatto e isolare da altri circuiti in bassa tensione con un isolamento

base (idoneo per lo stesso livello di tensione del circuito principale del convertitore).

• Utilizzare un relè a termistori esterno. L'isolamento del relè deve essere idoneo

per lo stesso livello di tensione del circuito principale del convertitore.

Monitoraggio della temperatura con sensori Pt100

È possibile collegare in serie 1…3 sensori Pt100 a un ingresso analogico o a

un'uscita analogica.
L'uscita analogica alimenta una corrente di eccitazione costante di 9.1 mA attraverso il

sensore. La resistenza del sensore aumenta con l'aumento della temperatura del

motore, analogamente alla tensione sul sensore. La funzione di misurazione della tem

peratura legge la tensione attraverso l'ingresso analogico e la converte in gradi Celsius.
È possibile regolare i limiti di supervisione della temperatura del motore e selezionare

il tipo di risposta del convertitore al rilevamento di una sovratemperatura.
Per il collegamento del sensore, vedere il

manuale hardware

del convertitore di frequenza.

Impostazioni e diagnostica

Parametri del gruppo

35 Protezione termica motore

(pag.

217

Eventi: -



Reset automatici dei guasti

Il convertitore di frequenza può resettarsi automaticamente dopo un guasto per

sovracorrente, sovratensione, sottotensione o un guasto esterno. L'utente può

specificare i guasti da resettare automaticamente.
Di default, i reset automatici sono disabilitati e devono essere specificamente attivati

dall'utente.

AVVERTENZA!

Prima di attivare la funzione, accertarsi che non possano

verificarsi situazioni di pericolo. Dopo un guasto, la funzione riavvia

automaticamente il convertitore e il funzionamento continua.

94 Funzionalità del programma

Impostazioni e diagnostica

Parametri

31.12

…

31.16

Eventi: -



Altre funzioni di protezione programmabili

Eventi esterni (parametri

31.01

…

31.10

)

Per generare scatti e allarmi per i macchinari azionati, è possibile collegare cinque diversi

segnali di eventi di processo a degli ingressi selezionabili. In caso di perdita del segnale, si

genera un evento esterno (guasto, allarme o semplicemente la registrazione in un log).

Rilevamento della perdita di fase del motore (parametro

31.19

)

Questo parametro seleziona la risposta del convertitore al rilevamento della perdita di

una fase del motore.
Il rilevamento della perdita di fase del motore è abilitato per impostazione predefinita

e viene visualizzato il guasto

3381

Perdita fase uscita

ogni volta che il convertitore

rileva una perdita di fase. Il rilevamento della perdita di fase del motore deve essere

abilitato o disabilitato a seconda della modalità di controllo del motore e della corrente

nominale come segue:

• Con il controllo vettoriale il rilevamento della perdita di fase del motore è sempre

attivo e non esistono limiti operativi.

• Con il controllo scalare il rilevamento della perdita di fase del motore si attiva

quando la frequenza del motore è superiore al 10% della frequenza nominale del

motore. Questo limite non può essere modificato.

• Con i motori che hanno una corrente nominale inferiore a 1/6 della corrente

nominale del convertitore, la supervisione deve essere disabilitata in quanto il

convertitore non può misurare in modo accurato la corrente del motore.

Rilevamento della funzione Safe Torque Off (solo sul ACS180-04S-tipo...,

parametro

31.22

)

Il convertitore esegue il monitoraggio dello stato dell'ingresso della funzione Safe

Torque Off e questo parametro seleziona le indicazioni da dare in caso di perdita dei

segnali. (Il parametro non ha alcuna influenza sul funzionamento della funzione Safe

Torque Off.) Per ulteriori informazioni sulla funzione Safe Torque Off, vedere il

manuale hardware del convertitore.

Cablaggi alimentazione e motore scambiati (parametro

31.23

)

Il convertitore di frequenza è in grado di rilevare se i cavi di alimentazione e del

motore sono stati accidentalmente scambiati (se, ad esempio, l'alimentazione è

collegata al collegamento del motore sul convertitore). Tramite questo parametro,

l'utente decide se generare un guasto oppure no.

Funzionalità del programma 95

Protezione dallo stallo (parametri

Il convertitore di frequenza protegge il motore in caso di stallo. È possibile

selezionare i limiti di supervisione (corrente, frequenza e tempo) e scegliere la

risposta del convertitore a una condizione di stallo del motore.

Protezione da sovravelocità (parametro

31.30

)

L'utente può impostare i limiti di sovravelocità (e sovrafrequenza) specificando un

margine che viene sommato alle velocità (o alle frequenze) minima e massima utilizzate.

Rilevamento perdita controllo locale (parametro

49.05

)

Questo parametro seleziona la risposta del convertitore in caso di interruzione della

comunicazione del pannello di controllo o del tool PC.

Supervisione AI (parametri

12.03

…

12.04

)

I parametri selezionano la modalità di risposta del convertitore quando un segnale di

ingresso analogico supera i limiti minimo e/o massimo specificati per l'ingresso.

Supervisione arresto della rampa (parametri

31.32

31.33

)

Il programma di controllo ha una funzione di supervisione per le rampe di arresto

normale e di emergenza. L'utente può definire un tempo massimo per l'arresto o una

deviazione massima dalla decelerazione prevista. Se il convertitore di frequenza non

si arresta secondo le condizioni previste, viene generato un guasto e il convertitore si

arresta per inerzia.

Limite di guasto personalizzato per la corrente del motore (parametro

31.30

)

Il programma di controllo imposta un limite per la corrente del motore in base

all'hardware del convertitore di frequenza. Il valore di default è idoneo nella maggior

parte dei casi. È tuttavia possibile impostare manualmente un limite inferiore, ad

esempio per proteggere i motori a magneti permanenti dalla smagnetizzazione.

96 Funzionalità del programma

Diagnostica



Messaggi di guasto e allarme, log dei dati

Vedere il capitolo

Ricerca dei guasti

(pag.

331



Supervisione dei segnali

Questa funzione permette di selezionare sei segnali da supervisionare. Quando un

segnale supervisionato supera o scende al di sotto dei limiti predefiniti, si attiva un bit

32.01

Stato supervisione

e viene generato un allarme o un guasto.

Il segnale supervisionato è filtrato con un filtro passa basso.

Impostazioni e diagnostica

Parametri del gruppo

32 Supervision

(pag.

210

Eventi: -



Calcolatori di risparmio energetico

Questa funzione si basa sui seguenti principi:

• Ottimizzatore energetico che regola il flusso del motore in modo da massimizzare

il rendimento totale del sistema

• Contatore che misura l'energia utilizzata e risparmiata dal motore, visualizzando i

valori in kWh, unità valutarie o emissioni di CO

, e

• Analizzatore di carico che mostra il profilo di carico del convertitore (vedere la

sezione

Analizzatore di carico

a pag.

Ci sono inoltre dei contatori che indicano i consumi energetici in kWh dell'ora attuale

e dell'ora precedente, e del giorno attuale e del giorno precedente.

Nota:

la precisione dei calcoli del risparmio energetico è direttamente proporzionale

alla precisione della potenza del motore di riferimento indicata dal parametro

45.19

Potenza di rif

Impostazioni e diagnostica

Parametri del gruppo

45 Efficienza energetica

(pag.

Parametri

(pag.

(pag.

(pag.

) e

kWh giorno precedente

(pag.

110

Eventi: -



Analizzatore di carico

Log valori di picco

L'utente può selezionare un segnale da monitorare con il log dei valori di picco. Il log

registra il valore di picco del segnale, con l'ora in cui si è verificato il picco, e la

Funzionalità del programma 97

corrente del motore, la tensione in c.c. e la velocità del motore al momento del picco.

Il valore di picco è campionato a intervalli di 2 ms.

Log di ampiezza

Il programma di controllo ha due log di ampiezza.
Per il log di ampiezza 2, l'utente può selezionare un segnale che verrà campionato a

intervalli di 200 ms e specificare un valore che corrisponde al 100%. I campioni

raccolti vengono ordinati in 10 parametri di sola lettura in base alla loro ampiezza.

• Il parametro 1 mostra la percentuale di campioni che rientra nel range 0…10%

del valore di riferimento durante il tempo in cui la registrazione è stata attiva.

• Il parametro 2 mostra la percentuale di campioni che rientra nel range

10…20% del valore di riferimento durante l'intervallo di tempo in cui è stata

attiva la registrazione.

• ecc.

Il pannello Assistant e il tool PC Drive Composer offrono una rappresentazione

grafica dei campionamenti.

Il log di ampiezza 1 è dedicato al monitoraggio della corrente del motore e non può

essere resettato. Per il log di ampiezza 1, il 100% corrisponde alla corrente di uscita

massima del convertitore di frequenza (

max

). I valori di corrente di uscita massimi

son elencati nella sezione

Valori nominali

nel

manuale hardware

dell'unità. La

corrente misurata viene registrata senza interruzione nel relativo log. La distribuzione

dei campioni viene mostrata dai parametri

36.20

…

36.29

Impostazioni e diagnostica

Parametri del gruppo

36 Analizzatore di carico

(pag.

223

Eventi: -

percentuale di tutti i cam

pioni

0…

10%

10…

20%

20…

30%

30…

40%

40…

50%

50…

60%

60…

70%

70…

80%

80…

90%

>90%

Range di ampiezza

(parametri

36.40

…

36.49

)

98 Funzionalità del programma

Varie



Backup e ripristino

È possibile eseguire backup manuali delle impostazioni nel pannello Assistant. Il pannello

effettua anche un backup automatico. L'utente può ripristinare il backup in un altro

convertitore, ad esempio se sostituisce una vecchia unità con una nuova. Backup e

ripristini si eseguono dal pannello di controllo o dal tool PC Drive Composer.
Vedere il pannello di controllo Assistant rilevante per ulteriori informazioni sul back up

e le impostazioni.

Backup

Backup manuale
Eseguire un backup quando necessario (ad esempio dopo l'avviamento del

convertitore o per copiare le impostazioni in un altro convertitore).
Le modifiche ai parametri effettuate dalle interfacce dei bus di campo vengono

ignorate, a meno che l'utente non forzi il salvataggio dei parametri.

Backup automatico
Il pannello Assistant ha spazio per un backup automatico. Il backup automatico viene

eseguito due ore dopo l'ultima modifica parametrica. Terminato il backup, il pannello

attende 24 ore prima di verificare se sono state effettuate altre modifiche dei

parametri. In caso positivo, crea un nuovo backup sovrascrivendo il precedente dopo

due ore dall'ultima modifica.
L'utente non può modificare questo intervallo di tempo né disabilitare la funzione di

backup automatico.
Le modifiche ai parametri effettuate dalle interfacce dei bus di campo vengono

ignorate, a meno che l'utente non forzi il salvataggio dei parametri.

Ripristino

Il pannello mostra i backup effettuati. I backup manuali e automatici vengono indicati

separatamente.

Nota:

il ripristino di un backup si può eseguire solo con il convertitore di frequenza in

modalità di controllo locale.

Impostazioni e diagnostica

Parametro

96.07

Salva parametri manuale

(pag.

273

Eventi: -



Set di parametri dell'utente

Il convertitore di frequenza supporta quattro set di parametri utente che possono essere

salvati nella memoria permanente e richiamati utilizzando i parametri del convertitore. È

Funzionalità del programma 99

inoltre possibile utilizzare gli ingressi digitali per passare da un set di parametri utente a

un altro. Per modificare un set di parametri utente, è necessario arrestare il convertitore.
Un set di parametri utente contiene tutti i valori modificabili dei parametri dei gruppi

10…99, tranne i parametri di memorizzazione dati (

47 Memoria dati

Dato che le impostazioni del motore sono incluse nei set di parametri utente,

verificare che le impostazioni corrispondano al motore utilizzato nell'applicazione

prima di richiamare un set utente. Se un'applicazione richiede l'impiego di diversi

motori con il convertitore di frequenza, si esegue l'ID run per ogni motore e si salvano

i risultati in diversi set di parametri utente. Dopodiché, ogni volta che si cambierà

motore, si richiamerà il set di parametri corrispondente.

Impostazioni e diagnostica

Parametri

96.10

…

96.13

Eventi: -



Parametri di memorizzazione dati

Dodici parametri (otto di 32 bit, quattro di 16 bit) sono riservati alla memorizzazione

dei dati. Di default questi parametri non sono collegati e possono essere utilizzati a

scopo di collegamento, test e messa in servizio. Possono essere scritti e letti

utilizzando le selezioni di sorgenti o destinazioni di altri parametri.

Impostazioni e diagnostica

Parametri del gruppo

47 Memoria dati

(pag.

255

Eventi: -



Calcolo della checksum dei parametri

Per monitorare le modifiche della configurazione del convertitore è possibile calcolare

checksum parametriche A e B a partire da un set di parametri. I set di parametri sono

diversi per A e B. Ognuna di queste checksum viene confrontata con la

corrispondente checksum di riferimento. In caso di discrepanza, il convertitore

genera un evento (evento puro, allarme o guasto). La checksum calcolata può essere

impostata come nuova checksum di riferimento.
Il set di parametri per la checksum A non include i parametri delle impostazioni dei

bus di campo.
I parametri inclusi nel calcolo della checksum B sono i parametri modificabili

dall'utente nei gruppi 10, 15, 19, 20, 21, 22, 23, 24, 25, 28, 30, 31, 32, 35, 36, 37, 40,

41, 45, 46, 71, 95, 96, 97, 98 e 99.
Il set di parametri per la checksum B non include:

• impostazioni dei bus di campo
• impostazioni dei dati del motore e
• parametri delle impostazioni dei dati sull'energia.

100 Funzionalità del programma

I parametri inclusi nel calcolo della checksum B sono i parametri modificabili

dall'utente nei gruppi 10, 15, 19, 20, 21, 22, 23, 24, 25, 28, 30, 31, 32, 35, 36, 37, 40,

41, 46, 71, 95, 96 e 97.

Impostazioni e diagnostica

Parametri

…

Eventi

Checksum incoerente

(pag.

336

B686

Checksum incoerente

(pag.

341

) e

6200

Checksum incoerente

(pag.

345

Eventi: -



Motopotenziometro

Il motopotenziometro è un contatore il cui valore può essere aumentato (su) o

diminuito (giù) utilizzando due segnali digitali selezionati mediante parametri.
Quando è abilitato, il motopotenziometro assume un valore impostato. In base alla

modalità selezionata, il valore del motopotenziometro viene conservato in memoria o

resettato allo spegnimento.
La velocità di variazione è definita come il tempo che occorre al valore per passare

dal minimo al massimo o viceversa. Se il segnali "su" e "giù" sono attivi

contemporaneamente, il valore del motopotenziometro non cambia.
L'uscita della funzione è indicata e può essere impostata direttamente come sorgente

del riferimento nei parametri selettori principali, o utilizzato come ingresso da altri

parametri selettori delle sorgenti.
L'esempio seguente mostra il comportamento del valore del motopotenziometro.

Impostazioni e diagnostica

Parametri
