ABB Programma di controllo ACS180 machinery drive. Manuale firmware (2021) - 4

54   Funzionalità del programma

La velocità di variazione della funzione motopotenziometro (pag.

100

) è regolabile.

La stessa velocità vale per entrambe le direzioni.
È possibile definire una rampa di decelerazione per l'arresto di emergenza

(modalità "OFF3").

Impostazioni e diagnostica

• Rampa del riferimento della velocità - Parametri

23.11

…

23.15

,

23.32



Tempo di

forma 1

,

23.33



Tempo di forma 2

 e

46.01



Adattam velocità

.

• Rampa di riferimento della coppia - Parametri

01.30



Scala coppia nomin

,

26.18



Tempo rampa su coppia

 e

26.19



Tempo rampa giù coppia

.

• Rampa di riferimento della frequenza - Parametri

28.71

…

28.75

 e

46.02



Adattam

frequenza

.

• Jogging - Parametri

23.20



Acc time jogging

 e

23.21



Tempo dec jogging

.

• Motopotenziometro - Parametro

22.75



Tempo rampa motopotenz

.

• Arresto di emergenza (modalità "Off3") - Parametro

23.23



Tempo arresto emerg

.

Eventi: -



Velocità/frequenze costanti

Le velocità e le frequenze costanti sono riferimenti predefiniti attivabili rapidamente,

ad esempio mediante gli ingressi digitali. È possibile definire fino a 7 velocità costanti

per il controllo di velocità e 7 frequenze costanti per il controllo di frequenza.

AVVERTENZA!

 le velocità e le frequenze costanti prevalgono sul normale

riferimento, indipendentemente dalla provenienza del riferimento.

Impostazioni e diagnostica

Gruppi di parametri

22 Selezione rif velocità

 e

28 Sequenza rif frequenza

.

Eventi: -



Velocità/frequenze critiche

È possibile predefinire delle velocità critiche (talvolta denominate "skip speed",

velocità da saltare) per le applicazioni nelle quali è necessario evitare determinate

velocità o range di velocità del motore, ad esempio per problemi di risonanza

meccanica.
La funzione delle velocità critiche impedisce al riferimento di rimanere troppo a lungo

entro una banda critica. Quando un riferimento variabile entra in un range critico,

l'uscita della funzione viene congelata finché il riferimento non esce dal range.

Eventuali variazioni istantanee dell'uscita vengono uniformate dalla funzione di

rampa nella catena dei riferimenti.

Funzionalità del programma   55

Quando il convertitore di frequenza limita le velocità/frequenze di uscita consentite, le

limita alla velocità critica assoluta inferiore (velocità critica bassa o frequenza critica

bassa) nell'accelerazione dallo stato statico, a meno che il riferimento di velocità non

si trovi oltre il limite di velocità/frequenza critica superiore.

Esempio

Una ventola vibra negli intervalli da 540 a 690 rpm e da 1180 a 1560 rpm. Per fare in

modo che il convertitore di frequenza eviti questi range di velocità,

• abilitare la funzione velocità critiche attivando il bit 0 del parametro

22.51

 e

• impostare i range di velocità critica come nella figura seguente.

Impostazioni e diagnostica

• Velocità critiche - Parametri

22.51

…

22.57

.

• Frequenze critiche - Parametri

28.51

…

28.57

.

• Ingresso funzione (velocità) - Parametro

22.01



Rif velocità illimitato

.

• Uscita funzione (velocità) - Parametro

22.87



Rif velocità eff 7

.

• Ingresso funzione (frequenza) - Parametro

28.96



Rif frequenza eff 7

.

• Uscita funzione (frequenza) - Parametro

28.97



Rif frequenza no limite

.

Eventi: -



Autocalibrazione regolatore velocità

Il regolatore di velocità del convertitore di frequenza può essere impostato automati

-

camente utilizzando la funzione di autocalibrazione. L'autocalibrazione si basa su

una stima della costante di tempo meccanica (inerzia) del motore e della macchina.
La routine di autocalibrazione fa eseguire al motore una serie di cicli di

accelerazione/decelerazione, il cui numero si imposta con il parametro

25.40

. Con

valori più elevati si ottengono risultati più precisi, soprattutto se la differenza tra la

velocità iniziale e la velocità massima è molto piccola.

540

690

1180

1560

1

Par.

22.52

 = 540 rpm

2

Par.

22.53

 = 690 rpm

3

Par.

22.54

 = 1180 rpm

4

Par.

22.55

 = 1560 rpm

1 2 3 4

22.01



Rif velocità illimitato

 (rpm)

(uscita della funzione)

22.87



Rif velocità eff 7

 (rpm)

(ingresso della funzione)

56   Funzionalità del programma

Il riferimento di coppia massimo utilizzato durante l'autocalibrazione sarà la coppia

iniziale (cioè la coppia al momento dell'attivazione della routine) +

25.40

, a meno che

non sia limitato dal limite di coppia massimo (gruppo parametri

30 Limiti

) o dalla

coppia nominale del motore (

99 Dati motore

). La velocità massima calcolata durante

la routine è la velocità iniziale (cioè la velocità al momento dell'attivazione della

routine) +

25.39

, a meno che non sia limitata da

30.12

 o

99.09

.

La figura seguente mostra il comportamento della velocità e della coppia durante la

routine di autocalibrazione. In questo esempio

25.40

 è impostato su 2.

Note:

• Se il convertitore di frequenza non può produrre la potenza di frenatura richiesta

durante la routine, i risultati saranno basati solo sugli stadi di accelerazione, e

quindi meno precisi rispetto a quando è disponibile la piena potenza di frenatura.

• Alla fine di ogni stadio di accelerazione, il motore supererà lievemente la velocità

massima calcolata.

Prima della routine di autocalibrazione

I prerequisiti per l'esecuzione della routine di autocalibrazione sono:

• La routine di identificazione del motore (ID run) è stata completata correttamente
• I limiti di velocità e di coppia (parametri del gruppo

30 Limiti

) sono stati impostati

• Il convertitore è stato avviato e funziona in modalità di controllo velocità.

Se queste condizioni sono soddisfatte, è possibile attivare la routine di

autocalibrazione con il parametro

25.33

 (o con la sorgente del segnale che questo

seleziona).

Coppia iniziale + [

25.38

]

t

Coppia iniziale

Velocità iniziale + [

25.39

]

Velocità iniziale

Funzionalità del programma   57

Modalità di autocalibrazione

L'autocalibrazione può essere eseguita in tre modi diversi, a seconda

dell'impostazione del parametro

25.34

. Le opzioni

Uniforme

,

Normale

 e

Forzato

definiscono in che modo il riferimento della coppia di trazione dovrebbe reagire a un

gradino di riferimento della velocità dopo la messa a punto. L'opzione

Uniforme



produce una risposta lenta ma regolare;

Forzato

 produce una risposta veloce, ma

valori potenzialmente troppo alti per alcune applicazioni. La figura seguente mostra le

risposte di velocità a un gradino del riferimento di velocità (normalmente 1…20%).

Risultati dell'autocalibrazione

Al termine della routine di autocalibrazione, i risultati vengono automaticamente

registrati nei parametri

•

25.02

 (guadagno proporzionale del regolatore di velocità)

•

25.03

 (tempo di integrazione del regolatore di velocità)

•

25.06

 (tempo di derivazione compensazione accelerazione/decelerazione)

•

25.37

 (costante di tempo meccanica del motore e della macchina).

È possibile comunque regolare manualmente il guadagno del regolatore, il tempo di

integrazione e il tempo di derivazione.

A: sottocompensato

B: calibrazione normale (autocalibrazione)

C: calibrazione normale (manuale). Performance dinamiche migliori rispetto a B

D: regolatore di velocità sovracompensato

%

t

n

C

B

D

n

N

A

58   Funzionalità del programma

Nella figura seguente viene illustrato uno schema a blocchi semplificato del regolatore di

velocità. L'uscita del regolatore funge da riferimento per il regolatore di coppia.

Segnalazioni di allarme

Se la routine di autocalibrazione non viene eseguita con successo, si genera l'allarme

AF90

. Vedere il capitolo

Ricerca dei guasti

 (pag.

331

) per ulteriori informazioni.

Impostazioni e diagnostica
Gruppi di parametri:

25 Controllo velocità

 (pag.

172

),

30 Limiti

 (pag.

193

) e

99 Dati

motore

 (pag.

285

).

Parametri:



25.02



Guadagno proporz velocità



(pagina

173

),

25.03



Tempo integraz

velocità

 (pagina

174

),

25.33



Autocalib regolatore velocità

...

25.40



Ripetizioni autocalib



(pagina

177

),

30.12



Velocità massima

 (pagina

195

) e

99.09



Velocità nomin motore



(pagina

286

).

Eventi:

AF90



Sintonizzazione automatica

 (pag.

340

).



Controllo dello spunto

Il controllo dello spunto è automaticamente attivo quando la modalità operativa è

impostata sulla coppia. Con il controllo di coppia, il motore potrebbe accelerare

energicamente in caso di perdita improvvisa del carico. Il programma di controllo ha

una funzione di controllo dello spunto che riduce il riferimento di coppia se la velocità

del motore supera la velocità massima o minima impostata.

Derivata

Integrale

proporzionale

Derivata

accelerazione

compensazione

Riferimento

coppia

Velocità

riferimento

Velocità effettiva

Valore

errore

-

+

+

+

+

Funzionalità del programma   59

La funzione si basa su un regolatore PI. Il programma imposta il guadagno

proporzionale su 5.0 e il tempo di integrazione su 2.5 s.

Impostazioni e diagnostica

Parametri

30.11



Velocità minima

 (pagina

195

),

30.12



Velocità massima

 (pagina

195

)

e

31.30 Margine scatto sovravel

(pagina

207

)

Eventi: -



Jogging

La funzione jogging consente di utilizzare un interruttore momentaneo per far ruotare

brevemente il motore. La funzione jogging si utilizza in genere durante l'assistenza o

la messa in servizio per controllare localmente le macchine.
Sono disponibili due funzioni jogging (1 e 2), ognuna con le proprie sorgenti di

attivazione e i propri riferimenti. Le sorgenti dei segnali sono selezionate dai

parametri

20.26

 e

20.27

. Quando la funzione jogging viene attivata, il convertitore si

avvia e accelera sino alla velocità di jogging definita lungo la rampa di accelerazione

jogging definita. Quando il segnale di attivazione viene disattivato, il convertitore

decelera sino all'arresto lungo la rampa di decelerazione jogging definita.

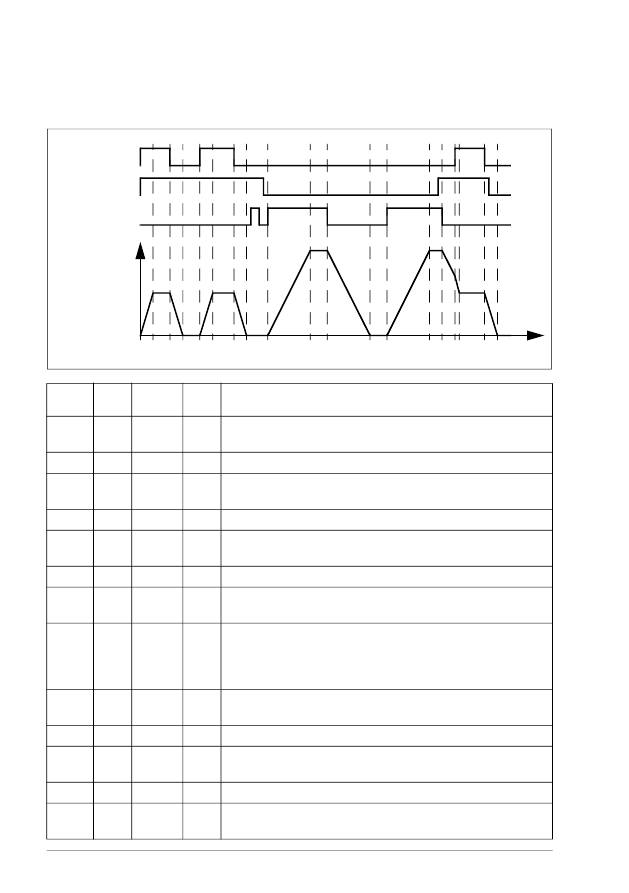

La figura e la tabella seguenti illustrano un esempio di funzionamento del convertitore

di frequenza durante il jogging. L'esempio utilizza la modalità di arresto con rampa

(

21.03



Modo arresto

).

Velocità motore

Tempo

Livello di scatto per sovravelocità

Livello di scatto per sovravelocità

31.30



Margine scatto sovravel

0

31.30



Margine scatto sovravel

30.12

30.11

Controllo dello spunto attivo

60   Funzionalità del programma

Cmd jog = stato della sorgente impostata con

20.26

 o

20.27

Abilit. jog = stato della sorgente selezionata da

20.25



Cmd start = stato del comando di avviamento del convertitore

Fase Cmd

jog

Abilit.

jog

Cmd

start

Descrizione

1-2

1

1

0

Il convertitore accelera sino alla velocità di jogging lungo la

rampa di accelerazione della funzione jogging.

2-3

1

1

0

Il convertitore segue il riferimento di jogging.

3-4

0

1

0

Il convertitore decelera sino alla velocità zero lungo la rampa

di decelerazione della funzione jogging.

4-5

0

1

0

Il convertitore è fermo.

5-6

1

1

0

Il convertitore accelera sino alla velocità di jogging lungo la

rampa di accelerazione della funzione jogging.

6-7

1

1

0

Il convertitore segue il riferimento di jogging.

7-8

0

1

0

Il convertitore decelera sino alla velocità zero lungo la rampa

di decelerazione della funzione jogging.

8-9

0

1->0

0

Il convertitore è fermo. Finché il segnale di abilitazione

jogging è attivo, i comandi di marcia vengono ignorati.

Quando il segnale di abilitazione jogging si interrompe, è

necessario un nuovo comando di marcia.

9-10

x

0

1

Il convertitore accelera sino al riferimento di velocità lungo la

rampa di accelerazione selezionata (parametri

23.11

…

23.15

).

10-11

x

0

1

Il convertitore segue il riferimento di velocità.

11-12

x

0

0

Il convertitore decelera sino alla velocità zero lungo la rampa

di decelerazione selezionata (parametri

23.11

…

23.15

).

12-13

x

0

0

Il convertitore è fermo.

13-14

x

0

1

Il convertitore accelera sino al riferimento di velocità lungo la

rampa di accelerazione selezionata (parametri

23.11

…

23.15

).

2 3

1

4 5 6

8

11

13

1415 16

t

7

18

9

12

10

17

Cmd jog

Abilit. jog

Cmd start

Velocità

Funzionalità del programma   61

Note:

• La funzione jogging non è disponibile quando il convertitore di frequenza è in

modalità di controllo locale.

• Non è possibile abilitare la funzione jogging quando è attivo il comando di marcia

del convertitore né avviare il convertitore quando è abilitata la funzione jogging.

Quando il segnale di abilitazione jogging si interrompe, per avviare il convertitore

è necessario impartire un nuovo comando di marcia.

AVVERTENZA!

 Se la funzione jogging è abilitata e attiva quando è attivo il

comando di marcia, la funzione jogging si attiverà non appena verrà disattivato

il comando di marcia.

• Se entrambe le funzioni jogging sono attivate, quella che è stata attivata per prima

ha la priorità.

• La funzione Jogging può essere utilizzata solo in modalità di controllo velocità.
• Le funzioni di avanzamento lento (inching) attivate tramite bus di campo (

06.01

 bit

8…9) utilizzano i riferimenti e i tempi di rampa definiti per la funzione jogging, ma

non richiedono il segnale di abilitazione jogging.

Impostazioni e diagnostica

Parametri

20.25



Abilita jogging

 (pagina

148

),

20.26



Sorgente avviam jogging 1



(pagina

149

),

20.27



Sorgente avviam jogging 2

 (pagina

149

),

22.42



Rif jogging 1



(pagina

165

),

22.43



Rif jogging 2

 (pagina

165

),

23.20



Acc time jogging

 (pagina

169

),

23.21



Tempo dec jogging

 (pagina

169

),

28.42



Rif frequenza jogging 1

 (pagina

189

), e

28.43



Rif frequenza jogging 2

 (pagina

189

).

Eventi: -

14-15

x

0->1

1

Il convertitore segue il riferimento di velocità. Finché il

comando di abilitazione marcia è attivo, il segnale di

abilitazione jogging viene ignorato. Se il segnale di

abilitazione jogging è attivo quando si disattiva il comando di

marcia, viene immediatamente abilitata la funzione jogging.

15-16 0->1

1

0

Il comando di marcia si disattiva. Il convertitore inizia a

decelerare lungo la rampa di decelerazione selezionata

(parametri

23.11

…

23.15

).

Quando il comando di jogging si attiva, il convertitore in

decelerazione adotta la rampa di decelerazione della

funzione jogging.

16-17

1

1

0

Il convertitore segue il riferimento di jogging.

17-18

0

1->0

0

Il convertitore decelera sino alla velocità zero lungo la rampa

di decelerazione della funzione jogging.

Fase Cmd

jog

Abilit.

jog

Cmd

start

Descrizione

62   Funzionalità del programma



Autofasatura

L’autofasatura è una routine di misurazione automatica che serve a determinare la

posizione angolare del flusso magnetico di un motore sincrono a magneti

permanenti. Il controllo del motore richiede la posizione assoluta del flusso del rotore

per controllare con precisione la coppia del motore.
La routine di autofasatura viene eseguita a ogni avviamento.

Nota:

 il motore ruota sempre all'avviamento perché l'albero ruota verso il flusso

residuo.
Il bit 4 di

06.21



Word stato 3 convertitore

 indica se la posizione del rotore è già stata

determinata.

Modalità di autofasatura

ACS180 utilizza la modalità in rotazione di autofasatura.
La modalità in rotazione è il metodo più affidabile e accurato. In tale modalità, l'albero

del motore ruota in una sola direzione e l'angolo è ridotto.
Il convertitore di frequenza è in grado di determinare la posizione del rotore quando

viene avviato con un motore in rotazione.
Un guasto di autofasatura (

3385



Autofasatura

) potrebbe essere provocato, ad

esempio, da quanto segue:

• Il motore era già in rotazione quando è stata avviata la routine di autofasatura

• L'albero del motore è bloccato

• È stato impostato il motore sbagliato in

99.03



Tipo motore

• L'ID run del motore non è stata completata con successo.

Impostazioni e diagnostica

Parametri

06.21



Word stato 3 convertitore

 e

99.13



Richiesta ID-run

.

Eventi: -

Funzionalità del programma   63



Dati di performance del controllo di velocità

La tabella seguente mostra i dati tipici di performance per il controllo di velocità.



Dati di performance del controllo di coppia

Il convertitore può eseguire un controllo di coppia preciso senza retroazione di

velocità dall'albero motore. La tabella seguente mostra i dati tipici di performance per

il controllo di coppia.

100

t

 (s)

T

T

N

(%)

T

carico

n

eff

-n

rif

n

N

Area < 10% s

T

N

= coppia nominale motore

n

N

  = velocità nominale motore

n

eff

  = velocità effettiva

n

rif

  = riferimento di velocità

Controllo velocità Performance

Precisione statica

20% dello

scorrimento

nominale motore

Precisione dinamica < 1% s con gradino

di coppia 100%

t

 (s)

T

N

= coppia nominale motore

T

rif

  = riferimento coppia

T

eff

  = coppia effettiva

Controllo coppia

Performance

Non linearità

± 5% con coppia

nominale
(± 20% al punto di

funzionamento più

gravoso)

Tempo di salita

gradino di coppia

< 10 ms con coppia

nominale

100

< 5 ms

90

10

T

rif

T

eff

T

T

N

(%)

64   Funzionalità del programma



Curva di carico utente

La curva di carico dell'utente rappresenta una funzione di supervisione che esegue il

monitoraggio del segnale di ingresso come funzione della velocità o della frequenza,

e del carico. Mostra lo stato del segnale monitorato e può attivare un allarme o un

guasto se non viene rispettato il profilo definito dall'utente.
La curva di carico dell'utente è composta da una curva di sovraccarico e da una

curva di sottocarico, o da una sola di queste due. Ogni curva è formata da cinque

punti che rappresentano il segnale monitorato come funzione della velocità o della

frequenza.
Nell'esempio seguente, la curva di carico dell'utente viene costruita a partire dalla

coppia nominale del motore, a cui si aggiunge e si sottrae un margine del 10%. La

curva così costruita definisce l'area di lavoro del motore; è quindi possibile

supervisionare, rilevare e misurare eventuali escursioni al di fuori di quest'area.

Se il segnale monitorato resta al di sopra della curva di sovraccarico per un

determinato tempo, è possibile impostare l'attivazione di un allarme e/o di un guasto

per sovraccarico. Se il segnale monitorato resta al di sotto della curva di sottocarico

per un determinato tempo, è possibile impostare l'attivazione di un allarme e/o di un

guasto per sottocarico.
Il sovraccarico, ad esempio, può essere utilizzato per monitorare la lama di una sega

quando incontra un nodo o il profilo di carico di una ventola.
Il sottocarico può essere utilizzato invece per monitorare i cali del carico e le rotture di

nastri trasportatori e cinghie delle ventole.

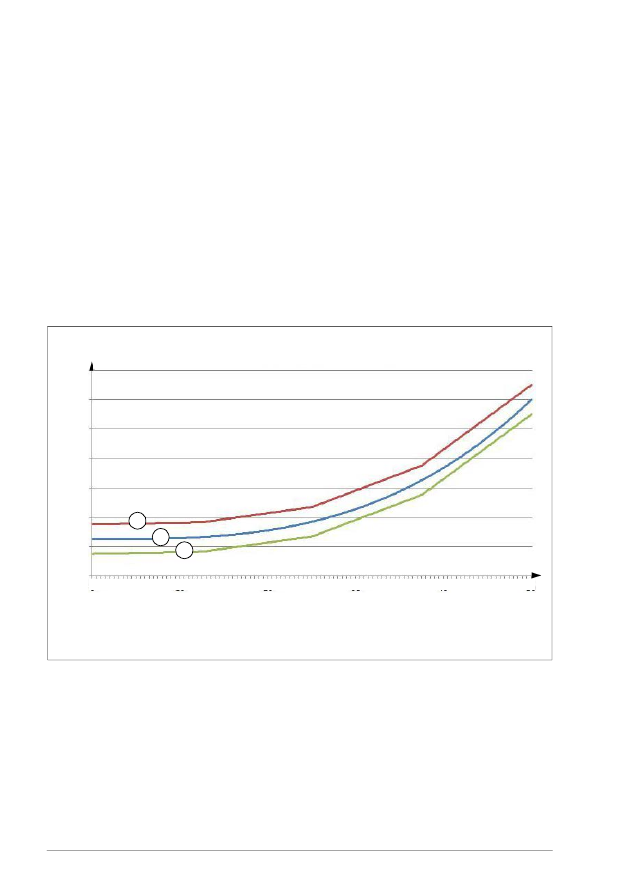

Coppia motore/Coppia nominale

1

2

3

Frequenza di uscita (Hz)

1 = curva di sovraccarico (5 punti)
2



= curva di carico nominale di processo

3



= curva di sottocarico (5 punti)

1,2

1,0

0,8

0,6

0,2

0,4

0,0

-0,2

0

10

20

30

40

50

Funzionalità del programma   65

Impostazioni e diagnostica

Parametri del gruppo

37 Curva di carico utente

.

Eventi: A8BE Allarme per sovraccarico ULC, A8BF Allarme per sottocarico ULC,

8001 Guasto per sottocarico ULC, 8002 Guasto per sovraccarico ULC



Rapporto

U/f

La funzione

U

/f è disponibile solo nella modalità di controllo scalare del motore, che

utilizza il controllo di frequenza.
La funzione ha due modalità: lineare e quadratica.
Nella modalità lineare, il rapporto tensione/frequenza è costante al di sotto del punto

di indebolimento di campo. Questa modalità viene utilizzata nelle applicazioni a

coppia costante, dove può essere necessario produrre una coppia prossima o uguale

alla coppia nominale del motore nell'intero range di frequenze
Nella modalità quadratica, il rapporto tensione/frequenza aumenta in modo

proporzionale al quadrato della frequenza al di sotto del punto di indebolimento di

campo. Si utilizza tipicamente nella applicazioni con pompe centrifughe e ventole. In

queste applicazioni, la coppia richiesta segue il rapporto quadratico con la frequenza.

Quindi, se la tensione varia in base al rapporto quadratico, il motore aumenta

l'efficienza e riduce la rumorosità in queste applicazioni.
La funzione

U

/f non si può utilizzare con l'ottimizzazione energetica; se il parametro

45.11



Ottimizzazione energia

 è impostato su

Abilita

, il parametro

97.20



Rapporto U/F



viene ignorato.

Impostazioni e diagnostica

Parametro

97.20



Rapporto U/F

 (pag.

282

).

Eventi: -

66   Funzionalità del programma



Frenatura flusso

Il convertitore può aumentare la decelerazione alzando il livello di magnetizzazione

del motore. Aumentando il flusso del motore, l'energia generata dal motore durante la

frenatura è convertita in energia termica motore.

Il convertitore controlla continuamente lo stato del motore, anche durante la frenatura

flusso. Pertanto la frenatura flusso può essere utilizzata per arrestare il motore e per

modificarne la velocità. Gli altri vantaggi della frenatura flusso sono:

• La frenatura inizia immediatamente dopo che è stato impartito un comando di

arresto. La funzione non deve attendere una riduzione del flusso prima di poter

attivare la frenatura.

• Il raffreddamento del motore a induzione è efficiente. La corrente dello statore del

motore aumenta durante la frenatura flusso, mentre non aumenta la corrente del

rotore. Lo statore si raffredda in modo molto più efficiente del rotore.

• La frenatura flusso può essere utilizzata con motori a induzione e motori a

magneti permanenti.

Sono disponibili due modalità di frenatura:

• La frenatura moderata assicura una decelerazione più rapida rispetto a una

situazione in cui la frenatura flusso sia disabilitata. Il livello di flusso del motore

viene limitato per impedire un eccessivo surriscaldamento del motore.

• La frenatura completa sfrutta quasi tutta la corrente disponibile per trasformare

l'energia della frenatura meccanica in energia termica del motore. Il tempo di

frenatura è più breve rispetto alla frenatura moderata. Nell'uso ciclico, il motore si

surriscalda notevolmente.

AVVERTENZA!

 il motore deve essere ai valori nominali per assorbire l'energia

termica generata dalla frenatura flusso.

Impostazioni e diagnostica

Parametro

97.05



Frenatura flusso

 (pag.

280

).

Eventi: -

T

Br

20

40

60

(%)

Velocità

motore

Senza frenatura flusso

Frenatura flusso

T

Br

 = coppia di frenatura

 = 100 Nm

Frenatura flusso

Senza frenatura flusso

t

(s)

f

(Hz)

Funzionalità del programma   67



Magnetizzazione in c.c.

Il convertitore ha diverse funzioni di magnetizzazione per le varie fasi di

avviamento/rotazione/arresto del motore: premagnetizzazione, mantenimento in c.c.,

post-magnetizzazione e preriscaldamento (riscaldamento del motore).

Premagnetizzazione

Con il termine "premagnetizzazione" si indica la magnetizzazione in c.c. del motore

prima dell'avviamento. In base alla modalità di avviamento selezionata (vettoriale o

scalare), si può applicare la premagnetizzazione per garantire la massima coppia di

spunto, fino al 200% della coppia nominale del motore. Regolando il tempo di

premagnetizzazione, è possibile sincronizzare l'avviamento del motore e, ad

esempio, il rilascio di un freno meccanico.

Impostazioni e diagnostica

Parametri

21.01



Modalità marcia

 (pag.

150

),

21.19



Modo avviamento scalare



(pag.

155

) e

21.02



Tempo magnetizzazione

 (pag.

151

).

Eventi: -

Mantenimento in c.c.

Questa funzione permette di bloccare il rotore a velocità (quasi) zero durante il

normale funzionamento. Il mantenimento in CC si attiva con il parametro

21.08

.

Quando sia il riferimento che la velocità del motore scendono al di sotto di un

determinato livello, il convertitore di frequenza arresta la generazione di corrente

sinusoidale e avvia l'iniezione di CC nel motore. La corrente si imposta con il

parametro

21.10

. Quando il riferimento supera il parametro

21.09

, prosegue il

normale funzionamento del convertitore.

Impostazioni e diagnostica

Parametri

21.08



Controllo corrente CC

 (pag.

154

),

21.09



Vel mantenim CC



(pag.

154

) e

21.10



Rif corrente CC

 (pag.

154

).

Eventi: -

Riferimento

Velocità motore

Manten. c.c.

21.09



Vel mantenim CC

t

t

68   Funzionalità del programma

Postmagnetizzazione

Questa funzione prolunga la magnetizzazione del motore per un determinato

intervallo di tempo dopo l'arresto. Serve a impedire il movimento delle macchine in

condizioni di carico, ad esempio prima che venga applicato un freno meccanico. La

postmagnetizzazione si attiva con il parametro

21.08

. La corrente di magnetizzazione

si imposta con il parametro

21.10

.

Nota:

 la postmagnetizzazione è disponibile solo se è stata selezionata la modalità di

arresto con rampa.

Impostazioni e diagnostica

Parametri

21.01



Modalità marcia

 (pagina

150

),

21.02



Tempo magnetizzazione



(pagina

151

),

21.03



Modo arresto

 (pagina

151

),

21.08



Controllo corrente CC



(pagina

154

),

21.09



Vel mantenim CC

 (pagina

154

) e

21.11



Tempo post-magnetizz



(pagina

154

).

Eventi: -

Preriscaldamento (riscaldamento del motore)

La funzione di preriscaldamento mantiene caldo il motore ed evita la formazione di

condensa al suo interno alimentando corrente in c.c. nel motore dopo l'arresto del

convertitore. Il riscaldamento può essere attivato solo a convertitore fermo; se si

avvia il convertitore, si interrompe il riscaldamento.
Quando è attivo il preriscaldamento e viene impartito il comando di arresto, il

preriscaldamento inizia immediatamente se il convertitore sta funzionando al di sotto

del limite di velocità zero (vedere il bit 0 del parametro

06.19



Word stato controllo

velocità

). Se il convertitore funziona al di sopra del limite di velocità zero, il

preriscaldamento viene ritardato del tempo definito dal parametro

21.15



Ritardo

tempo pre-riscaldamento

 per evitare una corrente eccessiva.

È possibile impostare questa funzione come "sempre attiva" quando il convertitore è fermo,

oppure è attivabile tramite ingresso digitale, bus di campo o un'altra funzione di supervi

-

sione. Ad esempio, con l'aiuto di una funzione di supervisione dei segnali, il riscaldamento

può essere attivato da un segnale di misurazione termica proveniente dal motore.
La corrente di preriscaldamento alimentata al motore si può impostare tra lo 0% e il

30% della corrente nominale del motore.

Note:

• Nelle applicazioni dove il motore resta a lungo in rotazione dopo l'arresto della

modulazione, si raccomanda di utilizzare l'arresto con rampa con il

preriscaldamento per evitare una sollecitazione eccessiva del rotore quando

viene attivato il preriscaldamento.

• Per utilizzare la funzione di preriscaldamento, la funzione STO non deve

essere attivata.

• Per utilizzare la funzione di preriscaldamento, il convertitore non deve essere

in guasto.

• Il preriscaldamento utilizza il mantenimento in c.c. per produrre corrente.

Funzionalità del programma   69

Impostazioni e diagnostica

Parametri

21.14



Sorgente ingresso preriscaldamento

 (pagina

154

),

21.15



Ritardo

tempo pre-riscaldamento

 e

21.16



Corrente di preriscaldamento

 (pagina

155

).

Eventi: -



Ottimizzazione dei consumi energetici

La funzione di ottimizzazione dei consumi energetici ottimizza il flusso del motore in

modo tale da ridurre i consumi energetici totali e il livello di rumorosità del motore

quando il convertitore di frequenza opera al di sotto del carico nominale. Il

rendimento complessivo (motore e convertitore) può essere migliorato dall'1% al

20%, in base alla velocità e alla coppia di carico.

Nota:

 con i motori a magneti permanenti, l'ottimizzazione energetica è sempre abilitata.

Impostazioni e diagnostica

Parametro

45.11



Ottimizzazione energia

 (pag.

249

).

Eventi: -



Frequenza di commutazione

Il convertitore ha due frequenze di commutazione: la frequenza di commutazione di

riferimento e la frequenza di commutazione minima. Il convertitore cerca di mante

-

nere la frequenza di commutazione più elevata possibile (= frequenza di commuta

-

zione di riferimento), se consentito dalle condizioni termiche; si ha quindi una

regolazione dinamica tra la frequenza di commutazione di riferimento e la frequenza

di commutazione minima, in base alla temperatura del convertitore. Quando il con

-

vertitore raggiunge la frequenza di commutazione minima (= il valore più basso con

-

sentito), inizia a limitare la corrente di uscita mentre prosegue il riscaldamento.
Per il declassamento, vedere il manuale hardware del convertitore.

Esempio 1:

se è necessario fissare la frequenza di commutazione a un determinato

valore, ad esempio con filtri esterni, come filtri EMC C1 o sinusoidali (vedere il

manuale hardware), impostare i due valori di frequenza minima e di riferimento su

questo valore; il convertitore manterrà questa frequenza di commutazione.

Esempio 2:

 se la frequenza di commutazione di riferimento è impostata su 12 kHz e la

frequenza di commutazione minima su 1,5 kHz (o 1 kHz), il convertitore mantiene il

valore più elevato possibile tra i due, per ridurre la rumorosità del motore. Il convertitore

ridurrà la frequenza di commutazione solo quando comincerà a surriscaldarsi. Questo

è utile ad esempio nelle applicazioni che richiedono una bassa rumorosità del motore,

ma tollerano anche rumorosità più elevate se occorre la massima corrente di uscita.

Impostazioni e diagnostica

Parametri

97.01



Rif frequenza commutazione

 (pagina

279

) e

97.02



Freq

commutazione min

 (pagina

279

).

Eventi: -
