ABB Programma di controllo ACS180 machinery drive. Manuale firmware (2021) - 2

22   Avviamento, ID run e utilizzo

- Il numero dei motori può variare.
- La corrente nominale del motore è inferiore al 20% della corrente nominale del

convertitore di frequenza.

La modalità scalare è sconsigliata con motori a magneti permanenti.

5. Impostare i valori nominali del motore:

• Potenza nominale
• Corrente nominale
• Tensione nominale
• Frequenza nominale
• Velocità nominale
• Coppia nominale (opzionale)
• Cosphi nominale (opzionale)

6. Controllare la direzione di rotazione del motore.

Se necessario, cambiare la direzione del motore tramite l'impostazione

Ordine

fasi

 o l'impostazione relativa all'ordine delle fasi del cavo motore.

7. Nella schermata

Controllo motore,

impostare la modalità di avviamento e arresto.

8. Impostare i tempi di accelerazione e decelerazione.

Nota:

i tempi della rampa di accelerazione e decelerazione si basano sul valore

nel parametro

46.01



Adattam velocità

/

46.02



Adattam frequenza

.

9. Impostare la velocità o la frequenza massima e minima. Per ulteriori informazioni,

vedere i parametri

30.11



Velocità minima

 /

30.13



Frequenza minima

 e

30.12



Velocità massima

/

30.14



Frequenza massima

 a pagina

196

.

10. Nella schermata

Macro di controllo

, selezionare la macro applicabile.

11. Regolare i parametri del convertitore di frequenza in base all'applicazione. Si può

utilizzare il pannello di controllo Assistant (ACS-AP-x) o il tool PC Drive Composer

con il convertitore.

Esecuzione dell'ID run (identificazione)



Informazioni di background

Il convertitore di frequenza calcola automaticamente le caratteristiche del motore –

utilizzando l'ID run statica – alla prima accensione del convertitore e dopo ogni

modifica dei parametri del motore (gruppo

99 Dati motore

). Questo accade quando:

• il parametro

99.13



Richiesta ID-run

 è impostato su

Statica

 e

• il parametro

99.04



Modo controllo motore

 è impostato su

Vettoriale

.

Avviamento, ID run e utilizzo   23

Nella maggior parte delle applicazioni non è necessario eseguire separatamente una

routine di identificazione. Selezionare l'ID run per collegamenti di controllo del motore

più complessi. Ad esempio:

• viene utilizzato il motore a magneti permanenti (PMSM)
• il convertitore funziona con riferimenti di velocità prossima a zero, oppure
• è richiesto il funzionamento in un range di coppia superiore alla coppia nominale

del motore su un ampio intervallo di velocità.

Nota:

 se si modificano i parametri del motore dopo l'ID run, sarà necessario ripeterlo.

Nota:

se i parametri dell'applicazione sono già stati impostati utilizzando la modalità

di controllo scalare del motore ed è necessario cambiare la modalità di controllo del

motore vettoriale:

• Impostare la selezione del parametro

99.04



Mod.controllo motore

 su

Vettoriale

.

• per controllare il convertitore tramite gli I/O, verificare i parametri dei gruppi

22

Selezione rif velocità

,

23 Rampa rif velocità

,

12 AI standard

,

30 Limiti

 e

46 Impost

monitoraggio/scala

• per controllare il convertitore con il controllo di coppia, verificare anche i parametri

del gruppo

26 Sequenza rif coppia

.



Passaggi dell'ID run

Attenzione!

Accertarsi che sia sicuro eseguire la procedura.

1. Aprire il menu

Principale

.

2. Selezionare il sottomenu

Parametri

.

3. Selezionare

Tutti i parametri

.

4. Selezionare

99 Dati motore

 e premere OK.

5. Selezionare

99.13



Richiesta ID-run

, selezionare la modalità ID desiderata e

premere OK.
Prima di premere Start viene visualizzato un messaggio di allarme

AFF6



Routine

di identificazione

.

Il LED verde del pannello inizia a lampeggiare per indicare un allarme attivo.

6. Premere Start per avviare l'ID run.

Non premere alcun pulsante sul pannello di controllo durante l'ID run. Se è

necessario interrompere l'ID run premere Stop.
Una volta completata l'ID run la spia di stato smette di lampeggiare.

Se l'ID run non viene completata con successo, sul pannello viene visualizzato il

guasto



FF61



ID run

.

24   Avviamento, ID run e utilizzo

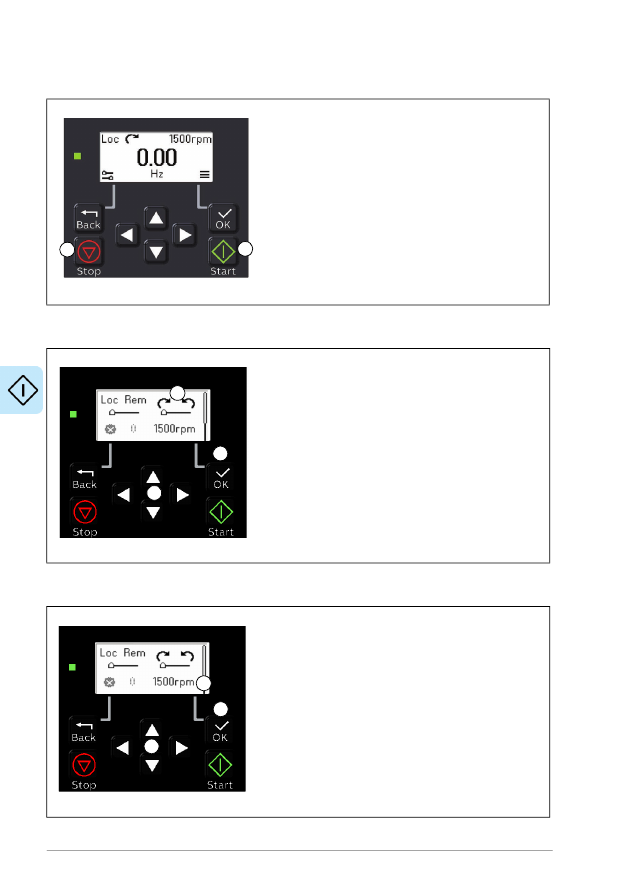

Avviamento e arresto del convertitore

Modifica della direzione di rotazione

Impostazione del riferimento di velocità o frequenza

1. Premere il pulsante Start per avviare il convertitore.
2. Premere il pulsante Stop per arrestare il

convertitore.

1. Nella schermata

Home

, premere il pulsante Back

per visualizzare il menu

Opzioni

.

2. Nel menu

Opzioni

, spostarsi alla voce relativa alla

direzione della rotazione e premere OK. Utilizzare

quindi i pulsanti freccia per modificare la selezione

della direzione di rotazione.

3. Premere il pulsante OK per modificare la direzione

di rotazione.

1. Nella schermata

Home

, premere il pulsante Back

per visualizzare il menu

Opzioni

.

2. Nel menu

Opzioni

, spostarsi alla voce relativa al

riferimento della velocità o della frequenza e

premere OK.

3. Premere i pulsanti freccia per modificare il valore.
4. Premere il pulsante OK per confermare il nuovo

valore.

1

2

1

3

2

1

2

3

Avviamento, ID run e utilizzo   25

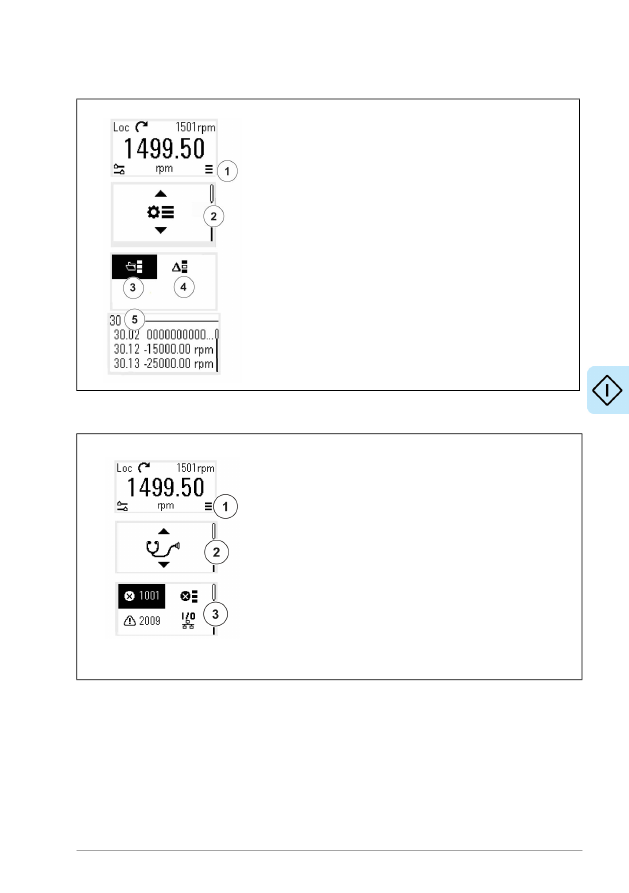

Impostazione dei parametri dei convertitore

Apertura della diagnostica

1. Selezionare il menu principale nella schermata

Home



(premendo il pulsante OK).

2. Andare a Parametri e premere il pulsante OK per aprire

il sottomenu.

3. Selezionare l'elenco completo dei parametri con il

pulsante freccia e premere il pulsante OK oppure

4. Selezionare l'elenco dei parametri modificati con il

pulsante freccia e premere il pulsante OK.

5. Selezionare il parametro e premere il pulsante OK per

regolare il valore.
I parametri vengono visualizzati nei rispettivi gruppi. Le

prime due cifre del numero di parametro indicano il

gruppo di parametri. Ad esempio, i parametri che

iniziano con 30 appartengono al gruppo Limiti.

Vedere il capitolo

Parametri

 per ulteriori informazioni.

1. Selezionare il menu principale nella schermata

Home



(premendo il pulsante OK).

2. Andare a Diagnostica e premere il pulsante OK per

aprire il sottomenu.

3. Selezionare l'allarme o il guasto con il pulsante freccia e

premere il pulsante OK.

Vedere il capitolo

Ricerca dei guasti

 per ulteriori

informazioni.

26   Avviamento, ID run e utilizzo

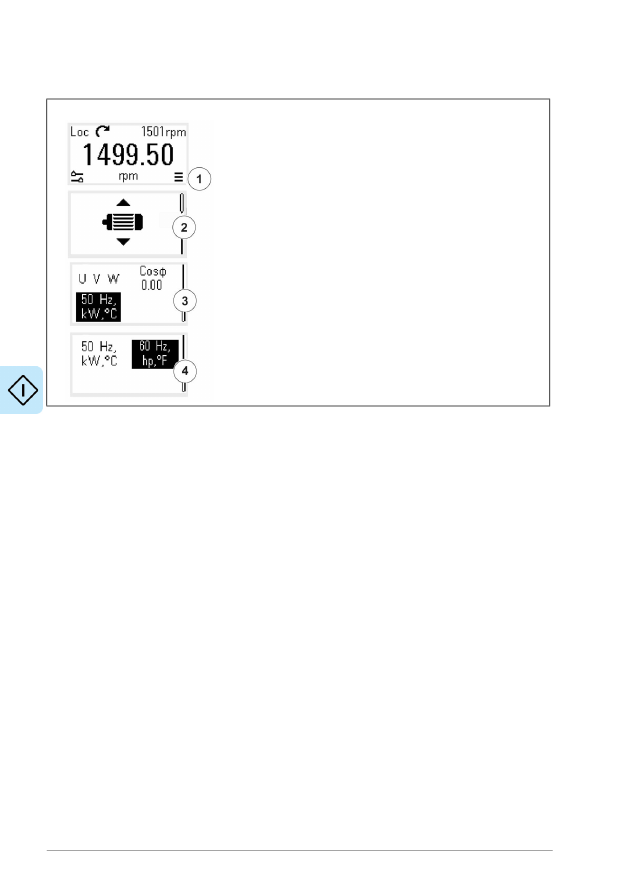

Modifica delle unità

1. Selezionare il menu principale nella schermata

Home



(premendo il pulsante OK).

2. Andare a Dati motore e premere il pulsante OK per

aprire il sottomenu.

3. Spostarsi alla voce relativa alla selezione dell'unità e

premere il pulsante OK.

4. Selezionare l'unità impostata con il pulsante freccia e

premere il pulsante OK.

Macro di controllo   27

4

Macro di controllo

Contenuti

•

Macro ABB Standard

•

Macro Manuale/Auto

•

Macro Manuale/PID

•

Macro Modbus RTU

•

Macro Alternato

•

Macro Motopotenziometro

•

Macro PID

Le macro di controllo sono set di parametri impostati su valori di default, applicabili

a una determinata configurazione di controllo. Velocizzano e semplificano

l'impostazione di un convertitore per l'uso.
La macro di default è la macro ABB Standard.

Macro ABB Standard

La macro ABB standard è adatta a un convertitore controllato tramite I/O. Gli ingressi

digitali controllano la marcia/arresto (2 fili), la direzione e la selezione della velocità

costante (3 velocità).
È possibile attivare la macro nella schermata

Macro di controllo

 o impostando il

parametro

96.04



Selezione macro

 sul valore

ABB standard.

Questa è la macro di default per il convertitore ACS180-04.

28   Macro di controllo



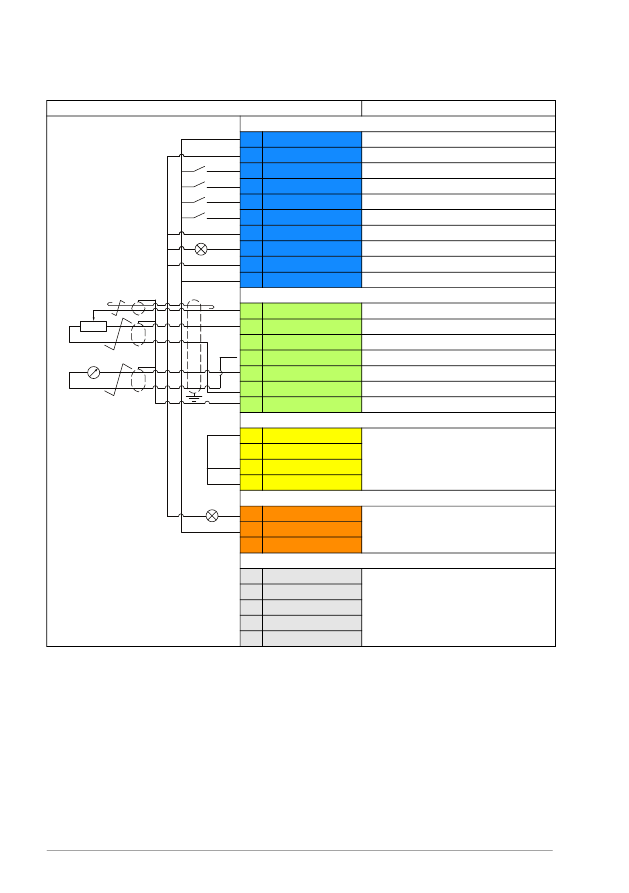

Collegamenti di controllo di default per la macro ABB Standard

Morsetti

Descrizione

Collegamenti I/O digitali

21 24 V

Aus. +24 VCC, max 200 mA

22 DGND

Comune uscite tensione ausiliaria

8 DI1

Arresto (0)/Marcia (1)

9 DI2

Avanti (0)/Indietro (1)

10 DI3

Selezione della velocità costante

1)

11 DI4

Selezione della velocità costante

1)

12 DCOM

Comune ingressi digitali

18 DO

In marcia

19 DO COM

Comune uscite digitali

20 DO SRC

Tensione ausiliaria uscite digitali

I/O analogici

14 AI1/DI5

Riferimento velocità (0…10 V)

3)

13 AGND

Comune circuito ingressi analogici

15 AI2

Non utilizzato

3)

16 AGND

Comune circuito uscite analogiche

17 AO

Frequenza di uscita (0...20 mA)

3)

23 10V

Tensione di rif. +10 VCC

24 SCREEN

Schermatura cavo segnali (SCReen)

Safe Torque Off (STO)

1 S+

Funzione Safe Torque Off. Collegata

in fabbrica. Il convertitore si avvia solo

quando entrambi i circuiti sono chiusi.

2 SGND

3 S1

4 S2

Uscita relè

5 NC

Nessun guasto [Guasto (-1)]

6 COM

7 NO

EIA-485 Modbus RTU

25 B+

Modbus RTU integrato (EIA-485)

26 A-

27 AGND

28 SCHERMATURA

Terminazione

NRKP

0D[RKP

2)

Macro di controllo   29

Dimensioni morsetti: 0,5 mm² … 1 mm²

Note:

1)

 Nel controllo scalare (default): Vedere i parametri del gruppo

28 Sequenza rif

frequenza

.

Nel controllo vettoriale: Vedere i parametri del gruppo

22 Selezione rif velocità

.

Selezionare la corretta modalità di controllo nella schermata

Dati motore

 o con il

parametro

99.04



Modo controllo motore

.

2)

Mettere a terra la schermatura esterna del cavo a 360° sotto il morsetto di terra

sulla piastra di messa a terra dei cavi di controllo.

3)

Selezionare l'impostazione di corrente/tensione per gli ingressi AI1 e AI2 e l'uscita

AO rispettivamente con i parametri

12.15

,

12.25

 e

13.15

.

Segnali di ingresso

• Riferimento frequenza analogico (AI1)

• Selezione marcia/arresto (DI1)

• Selezione direzione (DI2)

• Selezione frequenza costante (DI3)

• Selezione frequenza costante (DI4)

Segnali di uscita

• Uscita digitale: In marcia
• Uscita relè: Nessun guasto [Guasto (-1)]
• Uscita analogica AO: Frequenza di uscita



DI3 DI4

Funzione/Parametro

Controllo scalare (default)

Controllo vettoriale

0

0

Impostare frequenza con AI1

Impostare velocità con AI1

1

0

28.26



Frequenza costante 1

22.26



Velocità costante 1

0

1

28.27



Frequenza costante 2

22.27



Velocità costante 2

1

1

28.28



Frequenza costante 3

22.28



Velocità costante 3

30   Macro di controllo

Macro Manuale/Auto

Questa macro può essere utilizzata per la commutazione tra due dispositivi di

controllo esterni. Entrambi hanno i propri segnali di controllo e i riferimenti. Un

segnale viene utilizzato per commutare tra i due. È possibile attivare la macro nella

schermata

Macro di controllo

 o impostare il parametro

96.04



Selezione macro

 su

Man/Aut

.



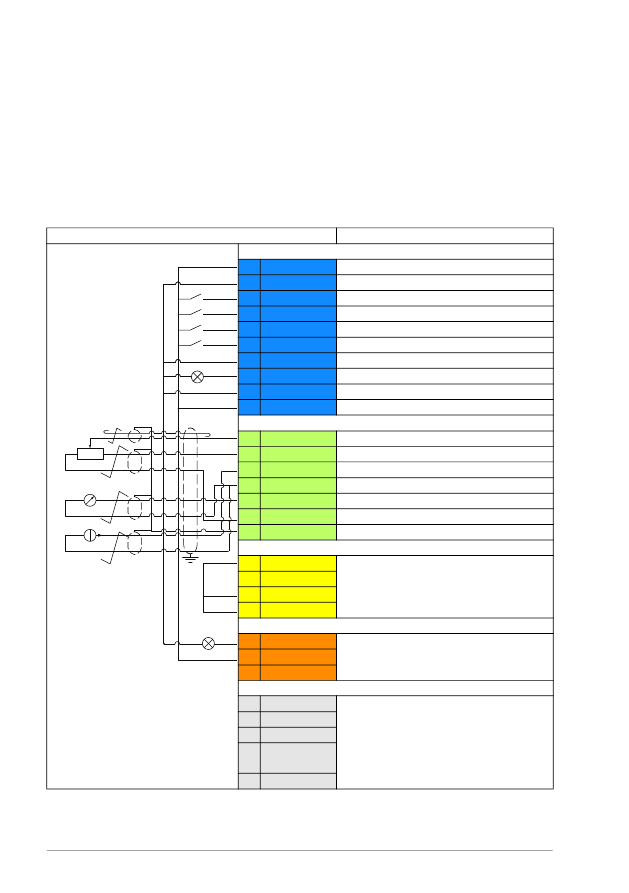

Collegamenti di controllo di default per la macro Manuale/Auto

Morsetti

Descrizione

Collegamenti I/O digitali

21 24 V

Aus. +24 VCC, max 200 mA

22 DGND

Comune uscite tensione ausiliaria

8 DI1

Arresto/Marcia (man.)

9 DI2

Manuale (1)/Auto (0)

10 DI3

Arresto/marcia (auto)

11 DI4

Reset guasti

12 DCOM

Comune ingressi digitali

18 DO

In marcia

19 DO COM

Comune uscite digitali

20 DO SRC

Tensione ausiliaria uscite digitali

I/O analogici

14 AI1/DI5

Riferimento velocità (manuale) (0...10 V)

2)

13 AGND

Comune circuito ingressi analogici

15 AI2

Riferimento velocità (auto) (4...20 mA)

2)

16 AGND

Comune circuito uscite analogiche

17 AO

Frequenza di uscita (0...20 mA)

2)

23 10V

Tensione di rif. +10 VCC

24 SCREEN

Schermatura cavo segnali (SCReen)

Safe Torque Off (STO)

1 S+

Funzione Safe Torque Off. Collegata in

fabbrica. Il convertitore si avvia solo

quando entrambi i circuiti sono chiusi.

2 SGND

3 S1

4 S2

Uscita relè

5 NC

Nessun guasto [Guasto (-1)]

6 COM

7 NO

EIA-485 Modbus RTU

25 B+

Modbus RTU integrato (EIA-485)

26 A-

27 AGND

28 SCHERMA

-

TURA

Terminazione

NRKP

0D[RKP

1)

Macro di controllo   31

Dimensioni morsetti: 0,5 mm² … 1 mm²

Note:

1)

Mettere a terra la schermatura esterna del cavo a 360° sotto il morsetto di terra

sulla piastra di messa a terra dei cavi di controllo.

2)

Selezionare l'impostazione di corrente/tensione per gli ingressi AI1 e AI2 e l'uscita

AO rispettivamente con i parametri

12.15

,

12.25

 e

13.15

.

Segnali di ingresso

• Riferimento analogico velocità, manuale (AI1)

• Riferimento analogico velocità, auto (AI2)
• Selezione marcia/arresto, Manuale (DI1)

• Selezione manuale (1)/auto (0) (DI2)
• Selezione marcia/arresto, Auto (DI3)
• Reset dei guasti (DI4)

Segnali di uscita

• Uscita digitale: In marcia
• Uscita relè: Guasto (-1)
• Uscita analogica AO: Frequenza di uscita

32   Macro di controllo

Macro Manuale/PID

Questa macro controlla il convertitore di frequenza con il regolatore PID di processo

integrato. Inoltre questa macro ha una seconda postazione di controllo per la

modalità di controllo diretta di velocità/frequenza. È possibile attivare la macro nella

schermata

Macro di controllo

 o impostare il parametro

96.04



Selezione macro

 su

Man/Aut

.



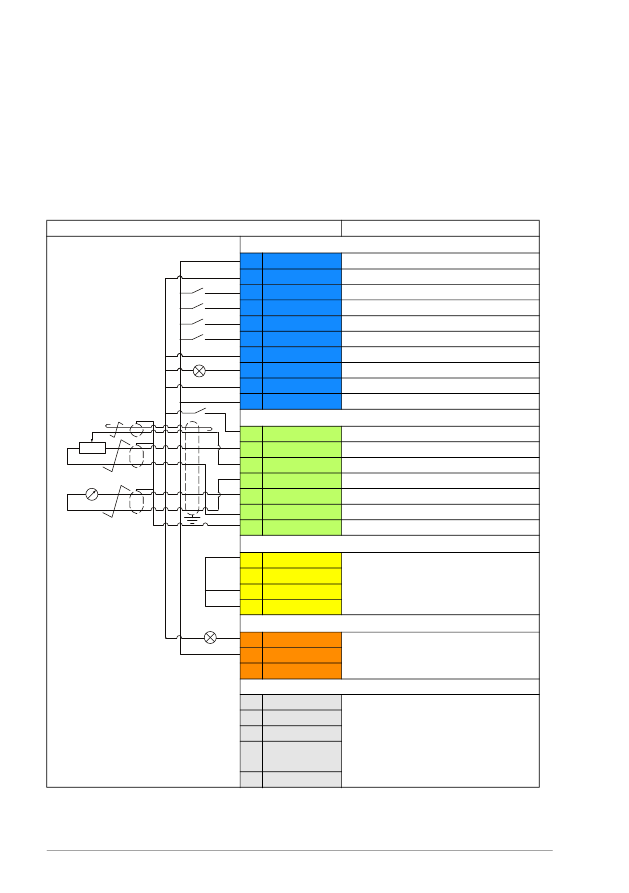

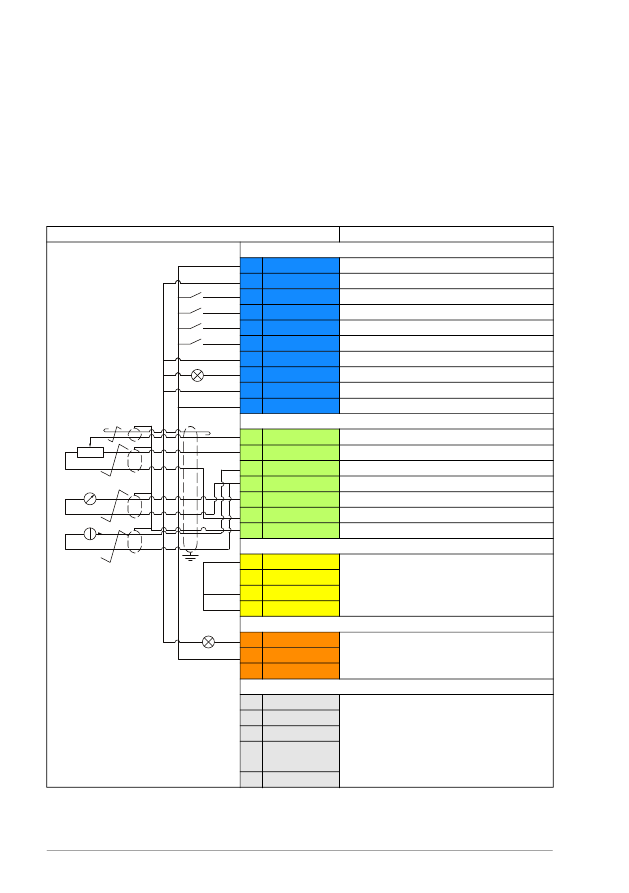

Collegamenti di controllo di default per la macro Manuale/PID

Dimensioni morsetti: 0,5 mm² … 1 mm²

Morsetti

Descrizione

Collegamenti I/O digitali

21 24 V

Aus. +24 VCC, max 200 mA

22 DGND

Comune uscite tensione ausiliaria

8 DI1

Marcia/arresto (man.)

9 DI2

Manuale (1)/PID (0)

10 DI3

Marcia/arresto (PID)

11 DI4

Selezione della velocità costante 1

3)

12 DCOM

Comune ingressi digitali

18 DO

In marcia

19 DO COM

Comune uscite digitali

20 DO SRC

Tensione ausiliaria uscite digitali

I/O analogici

14 AI1/DI5

Rif. velocità modalità manuale (AI 1,0...10 V)

1),5)

13 AGND

Comune circuito ingressi analogici

15 AI2

Retroazione di processo (4...20 mA)

1),2),5)

16 AGND

Comune circuito uscite analogiche

17 AO

Frequenza di uscita (0...20 mA)

5)

23 10V

Tensione di rif. +10 VCC

24 SCREEN

Schermatura cavo segnali (SCReen)

Safe Torque Off (STO)

1 S+

Funzione Safe Torque Off. Collegata in

fabbrica. Il convertitore si avvia solo

quando entrambi i circuiti sono chiusi.

2 SGND

3 S1

4 S2

Uscita relè

5 NC

Nessun guasto [Guasto (-1)]

6 COM

7 NO

EIA-485 Modbus RTU

25 B+

Modbus RTU integrato (EIA-485)

26 A-

27 AGND

28 SCHERMA

-

TURA

Terminazione

NRKP

0D[RKP

4)

Macro di controllo   33

Note:

1)

Manuale: 0…10 V -> riferimento frequenza.

PID: 4…20 mA -> 0…100% retroazione di processo PID.

2)

La sorgente del segnale è alimentata esternamente. Vedere le istruzioni fornite dal

produttore. Per utilizzare i sensori forniti dall'uscita di tensione ausiliaria del

convertitore, vedere il capitolo

Installazione elettrica

, sezione

Esempi di

collegamento di sensori a due e tre fili

 nel

Manuale hardware

 del convertitore.

3)

Nel controllo scalare (default): Vedere la schermata

Macro di controllo

 o il



gruppo di

parametri

28 Sequenza rif frequenza

.

4)

Mettere a terra la schermatura esterna del cavo a 360° sotto il morsetto di terra

sulla piastra di messa a terra dei cavi di controllo.

5)

Selezionare l'impostazione di corrente/tensione per gli ingressi AI1 e AI2 e l'uscita

AO rispettivamente con i parametri

12.15

,

12.25

 e

13.15

.

Segnali di ingresso

• Riferimento analogico velocità modalità manuale (AI1)

• Retroazione processo (AI2)
• Selezione marcia/arresto, Manuale (DI1)

• Selezione manuale (1)/PID (0) (DI2)
• Selezione marcia/arresto, PID (DI3)
• Selezione della velocità costante 1 (DI4)

Segnali di uscita

• Uscita digitale: In marcia
• Uscita relè: Guasto (-1)
• Uscita analogica AO: Frequenza di uscita



DI4 Funzione (parametro)

Controllo scalare (default)

0

Impostare frequenza con AI1

1

28.26



Frequenza costante 1

34   Macro di controllo

Macro Modbus RTU

La macro Modbus è adatta a un convertitore controllato tramite Modbus.
È possibile attivare la macro nella schermata

Macro di controllo

 o impostando il

parametro

96.04



Selezione macro

 sul valore

Modbus RTU

.



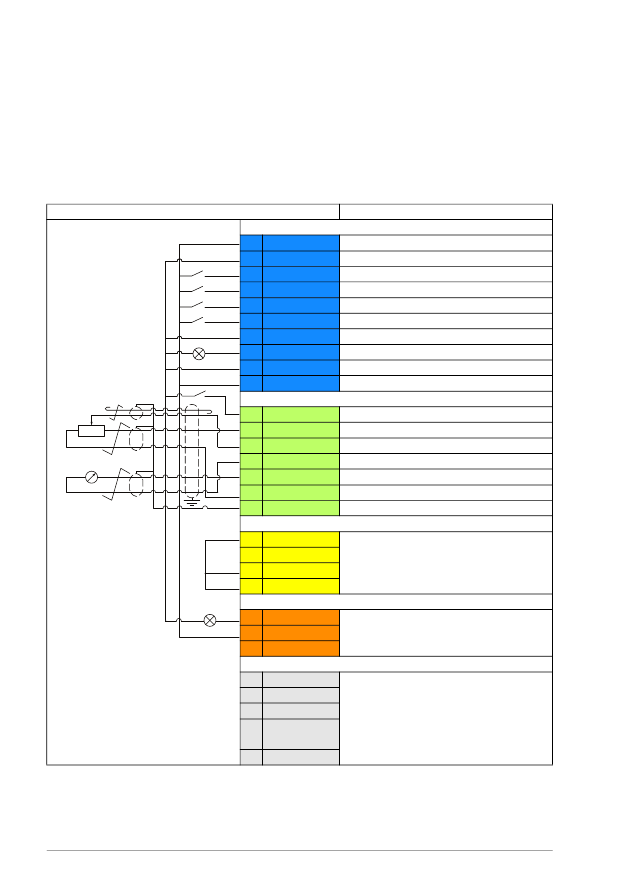

Collegamenti di controllo di default per la macro Modbus

Dimensioni morsetti: 0,5 mm² … 1 mm²

Morsetti

Descrizione

Collegamenti I/O digitali

21 24 V

Aus. +24 VCC, max 200 mA

22 DGND

Comune uscite tensione ausiliaria

8 DI1

Marcia/arresto (man.)

9 DI2

Avanti/indietro (Man.)

10 DI3

Manuale (1)/Modbus (0)

11 DI4

Reset guasti

12 DCOM

Comune ingressi digitali

18 DO

In marcia

19 DO COM

Comune uscite digitali

20 DO SRC

Tensione ausiliaria uscite digitali

I/O analogici

14 AI1/DI5

Selezione della velocità costante 1

1)

13 AGND

Comune circuito ingressi analogici

15 AI2

Riferimento velocità (manuale, 0...10 V)

1)

16 AGND

Comune circuito uscite analogiche

17 AO

Frequenza di uscita (0...20 mA

)1)

23 10V

Tensione di rif. +10 VCC

24 SCREEN

Schermatura cavo segnali (SCReen)

Safe Torque Off (STO)

1 S+

Funzione Safe Torque Off. Collegata in

fabbrica. Il convertitore si avvia solo

quando entrambi i circuiti sono chiusi.

2 SGND

3 S1

4 S2

Uscita relè

5 NC

Nessun guasto [Guasto (-1)]

6 COM

7 NO

EIA-485 Modbus RTU

25 B+

Modbus RTU integrato (EIA-485)

26 A-

27 AGND

28 SCHERMA

-

TURA

Terminazione

NRKP

0D[RKP

2)

Macro di controllo   35

Note:

Impostare il ponticello della modalità di comunicazione sulla modalità Modbus.

EIA-485 Modbus RTU non può essere utilizzato insieme al pannello esterno.

1)

 Selezionare l'impostazione di corrente/tensione per gli ingressi AI1 e AI2 e l'uscita

AO rispettivamente con i parametri

12.15

,

12.25

 e

13.15

.

2)

 Mettere a terra la schermatura esterna del cavo a 360° sotto il morsetto di terra

sulla piastra di messa a terra dei cavi di controllo.

Segnali di ingresso

• Selezione della velocità costante 1 (AI1)

• Riferimento velocità, manuale (AI2)
• Selezione marcia/arresto, Manuale (DI1)

• Selezione avanti/Indietro, manuale (DI2)
• Selezione manuale (1)/Modbus (0) (DI3)
• Reset dei guasti (DI4)

Segnali di uscita

• Uscita digitale: In marcia
• Uscita relè: Guasto (-1)
• Uscita analogica AO: Frequenza di uscita

36   Macro di controllo

Macro Alternato

Questa macro fornisce una configurazione di I/O dove un segnale avvia il motore in

direzione "avanti" e un altro segnale avvia il motore in direzione "indietro".
È possibile attivare la macro nella schermata

Macro di controllo

 o impostando il

parametro

96.04



Selezione macro

 sul valore

Alternato.



Collegamenti di controllo di default per la macro Alternato

Dimensioni morsetti: 0,5 mm² … 1 mm²

Morsetti

Descrizione

Collegamenti I/O digitali

21 24 V

Aus. +24 VCC, max 200 mA

22 DGND

Comune uscite tensione ausiliaria

8 DI1

Marcia avanti

9 DI2

Marcia indietro

10 DI3

Selezione della velocità costante 1

1)

11 DI4

Selezione della velocità costante 2

1)

12 DCOM

Comune ingressi digitali

18 DO

In marcia

19 DO COM

Comune uscite digitali

20 DO SRC

Tensione ausiliaria uscite digitali

I/O analogici

14 AI1/DI5

Reset dei guasti

3)

13 AGND

Comune circuito ingressi analogici

15 AI2

Riferimento velocità



(0...10 V)

3)

16 AGND

Comune circuito uscite analogiche

17 AO

Frequenza di uscita (0...20 mA)

3)

23 10V

Tensione di rif. +10 VCC

24 SCREEN

Schermatura cavo segnali (SCReen)

Safe Torque Off (STO)

1 S+

Funzione Safe Torque Off. Collegata in

fabbrica. Il convertitore si avvia solo

quando entrambi i circuiti sono chiusi.

2 SGND

3 S1

4 S2

Uscita relè

5 NC

Nessun guasto [Guasto (-1)]

6 COM

7 NO

EIA-485 Modbus RTU

25 B+

Modbus RTU integrato (EIA-485)

26 A-

27 AGND

28 SCHERMA

-

TURA

Terminazione

NRKP

0D[RKP

2)

Macro di controllo   37

Note:

1)

 Nel controllo scalare (default): Vedere i parametri del gruppo

28 Sequenza rif

frequenza

.

Nel controllo vettoriale: Vedere i parametri del gruppo

22 Selezione rif velocità

.

Selezionare la corretta modalità di controllo dalla schermata

Dati motore

 o con il

parametro

99.04



Modo controllo motore

.

2)

 Mettere a terra la schermatura esterna del cavo a 360° sotto il morsetto di terra

sulla piastra di messa a terra dei cavi di controllo.

3)

 Selezionare l'impostazione di corrente/tensione per l'ingresso AI2 e l'uscita AO

rispettivamente con i parametri

12.25

 e

13.15

.

Segnali di ingresso

• Reset dei guasti (DI5)

• Riferimento analogico velocità (AI2)
• Marcia avanti (DI1)

• Marcia indietro (DI2)
• Selezione della velocità costante 1 (DI3)
• Selezione della velocità costante 2 (DI4)

Segnali di uscita

• Uscita digitale: In marcia
• Uscita relè: Guasto (-1)
• Uscita analogica AO: Frequenza di uscita



DI3 DI4

Funzione/Parametro

Controllo scalare (default)

Controllo vettoriale

0

0

Impostare frequenza con AI1

Impostare velocità con AI1

1

0

28.26



Frequenza costante 1

22.26



Velocità costante 1

0

1

28.27



Frequenza costante 2

22.27



Velocità costante 2

1

1

28.28



Frequenza costante 3

22.28



Velocità costante 3
