Welch Allyn Connex Vital Signs Monitor 6000 Series. Manuale di manutenzione (Versioni software 2.0X - 2.4X) - 14

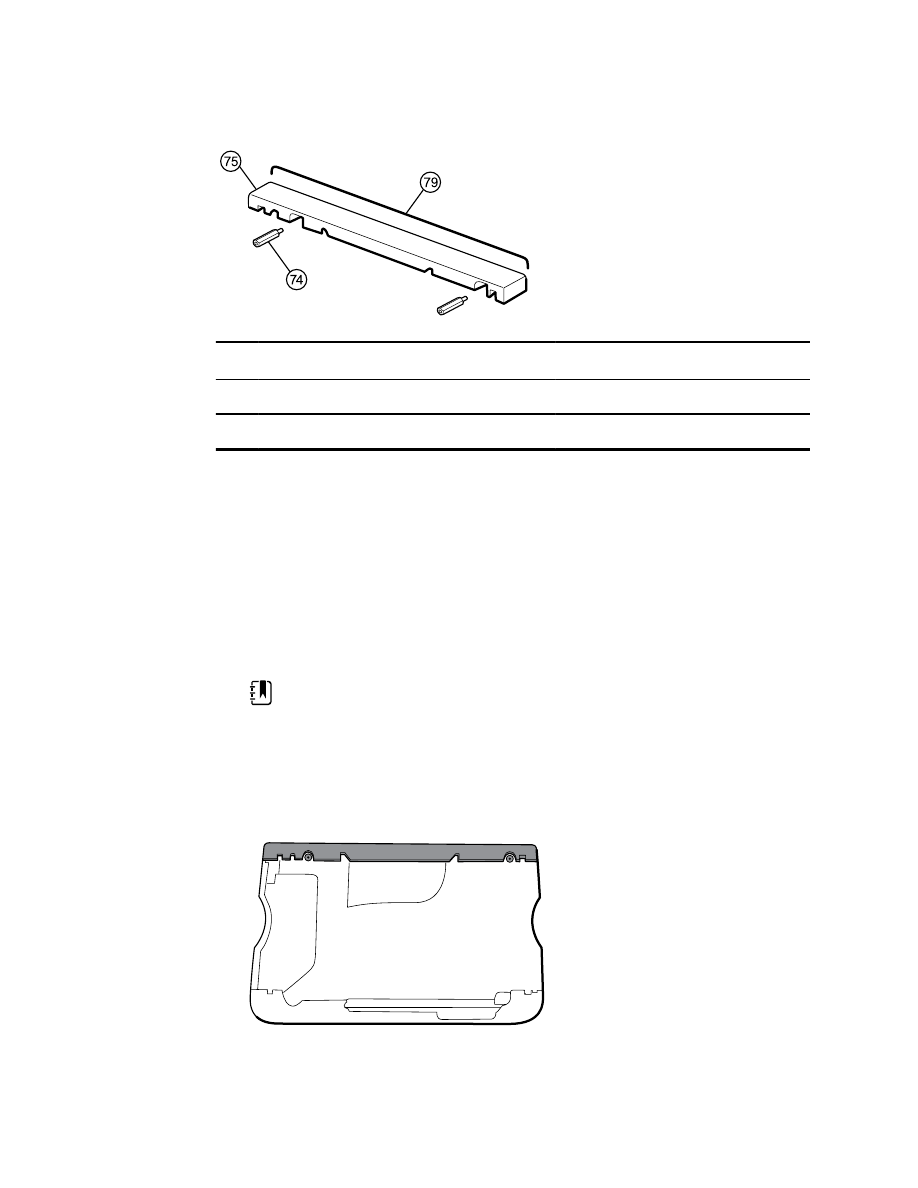

Estensione superiore alloggiamento (solo chassis esteso)

Numero

Stabilizzatore M4

Guarnizione alloggiamento superiore

Estensione superiore alloggiamento

Prima di iniziare, rimuovere i seguenti elementi come descritto in questo manuale:
•

Batteria

•

Alloggiamento posteriore

•

Modulo CO2 o placca di copertura

•

EarlySense modulo

•

Modulo SpO2 o placca di copertura

•

Modulo NIBP

•

Alloggiamento inferiore

NOTA

Non rimuovere il pannello laterale contenente il pulsante di accensione.

1. Se il modello in uso dispone di uno chassis esteso, rimuovere l'estensione superiore

dell'alloggiamento.
a. Utilizzare una chiave a bussola da 8 mm per rimuovere i due distanziatori (74) che fissano

l'estensione superiore dell'alloggiamento (75).

b. Rimuovere l'estensione superiore dell'alloggiamento.

2. Tagliare la fascetta fermacavo che fissa il cavo della batteria intelligente al sistema di cavi

principale.

206 Sezione B

3. Collocare il sistema di cavi principale sopra la parte superiore dell'unità per liberare i cavi USB.
4. Scollegare il connettore di alimentazione del sistema di cavi principale dal connettore J30 sulla

scheda principale.

5. Per i modelli che includono l'opzione temperatura, scollegare il cavo USB collegato al modulo

di temperatura dal connettore J1 sulla scheda principale e liberare il cavo USB dal separatore di
cavi.

NOTA

Non rimuovere il cavo USB dal modulo di temperatura a

meno che non si intenda sostituire il modulo. Se si scollega il cavo
USB, il fermaglio di ritegno deve essere sostituito al momento del
rimontaggio.

6. Per i modelli che includono una stampante, sganciare il fermo di plastica per scollegare il cavo

USB dalla stampante.

7. Scollegare i cavi USB dalla scheda principale.

Manuale di manutenzione

Sezione B 207

8. Rimuovere i cavi USB e il separatore di cavi.
9. Scollegare e quindi smontare i seguenti elementi:

a. Cavo della ventola del sistema di cavi principale dal connettore J45 sulla scheda

principale.

b. Cavo di alimentazione di comunicazione del sistema di cavi principale dal connettore J49

sulla scheda principale.

c. Cavo di alimentazione della batteria dal connettore J29 sulla scheda principale.
d. Cavo della batteria intelligente dal connettore J34 sulla scheda principale.
e. Cavo della stampante dal connettore J17 sulla scheda principale.
f.

Cavo dell'altoparlante sul sistema di cavi principale dal connettore J12 sulla scheda
principale.

NOTA

Prestare la massima attenzione quando si scollega il

connettore J12 per evitare di estrarlo dalla scheda.

10. Rimuovere le due viti (14) che fissano l'inserto della maniglia e rimuovere l'inserto.

11. Rimuovere le quattro viti Torx che fissano la maniglia.

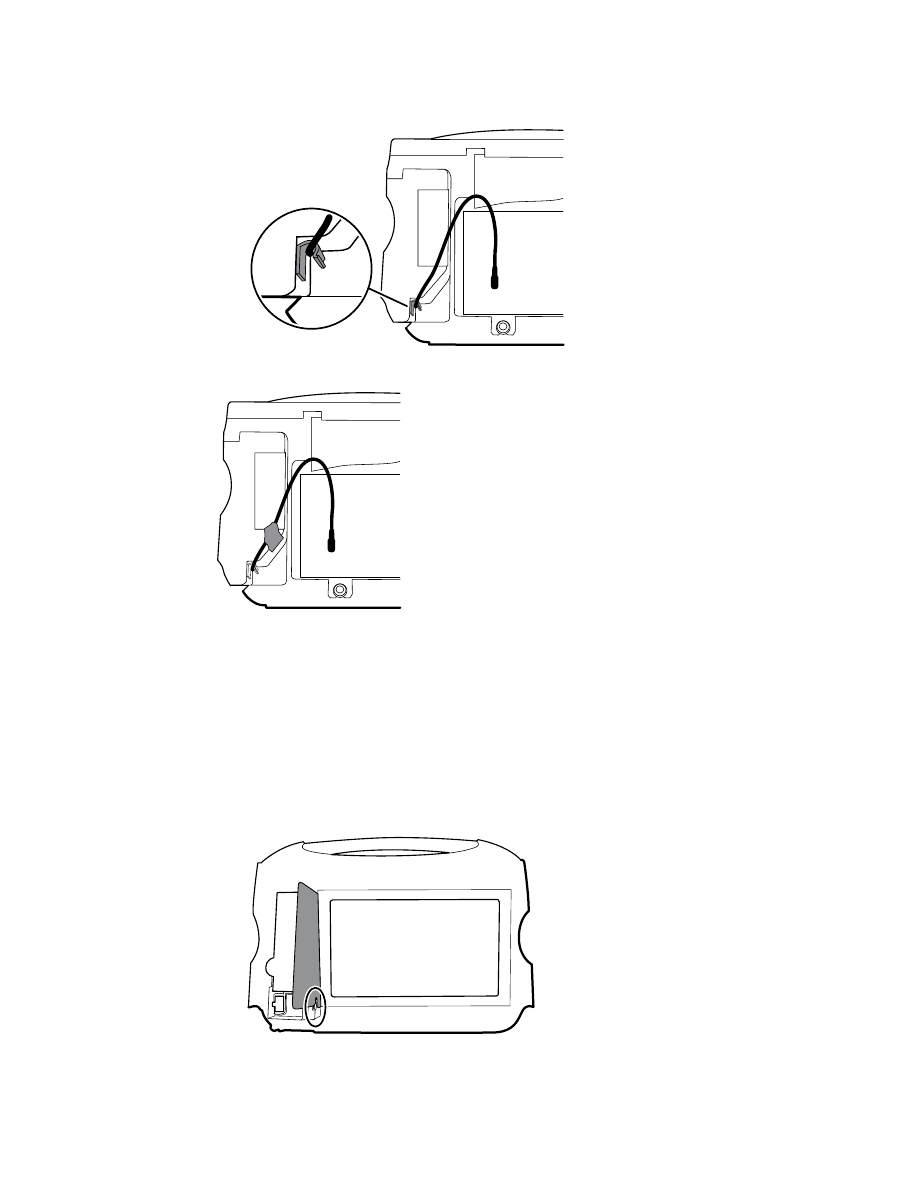

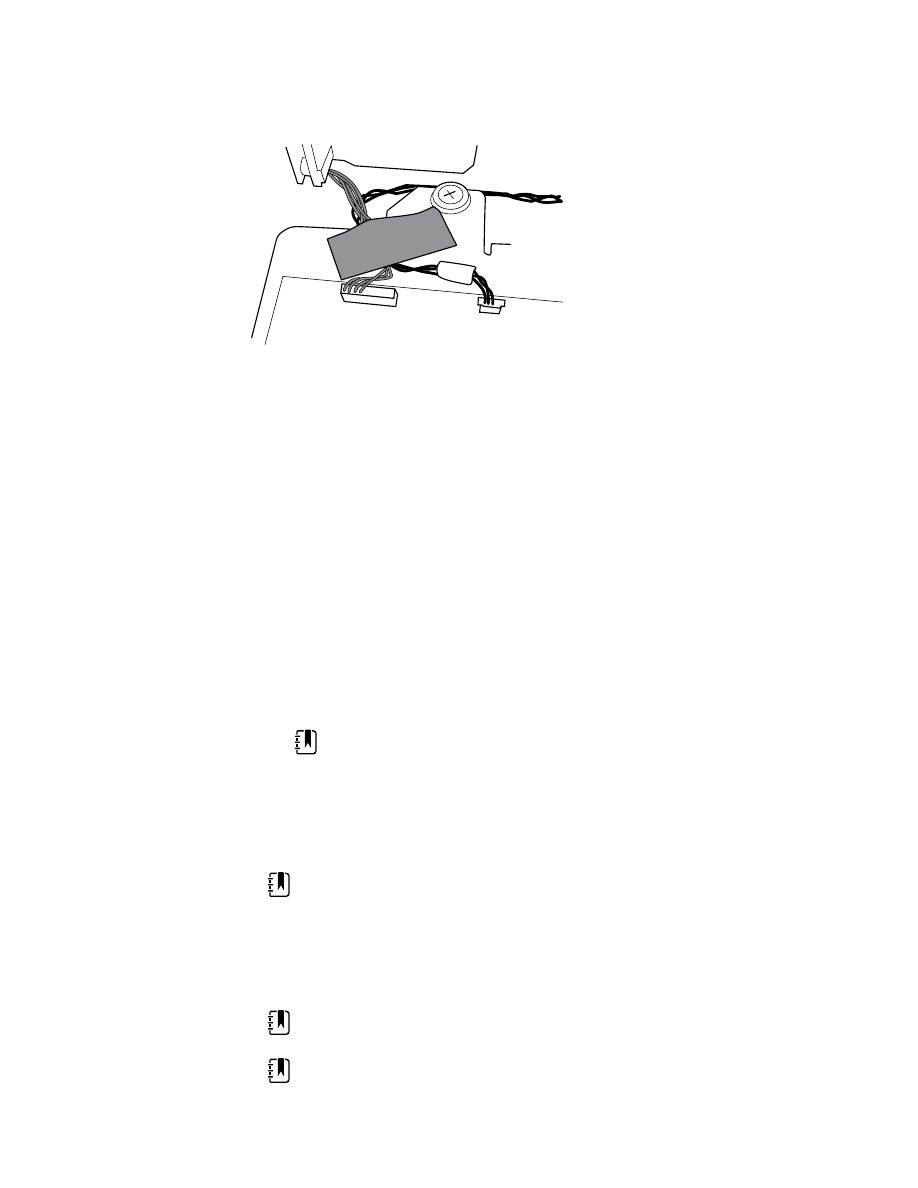

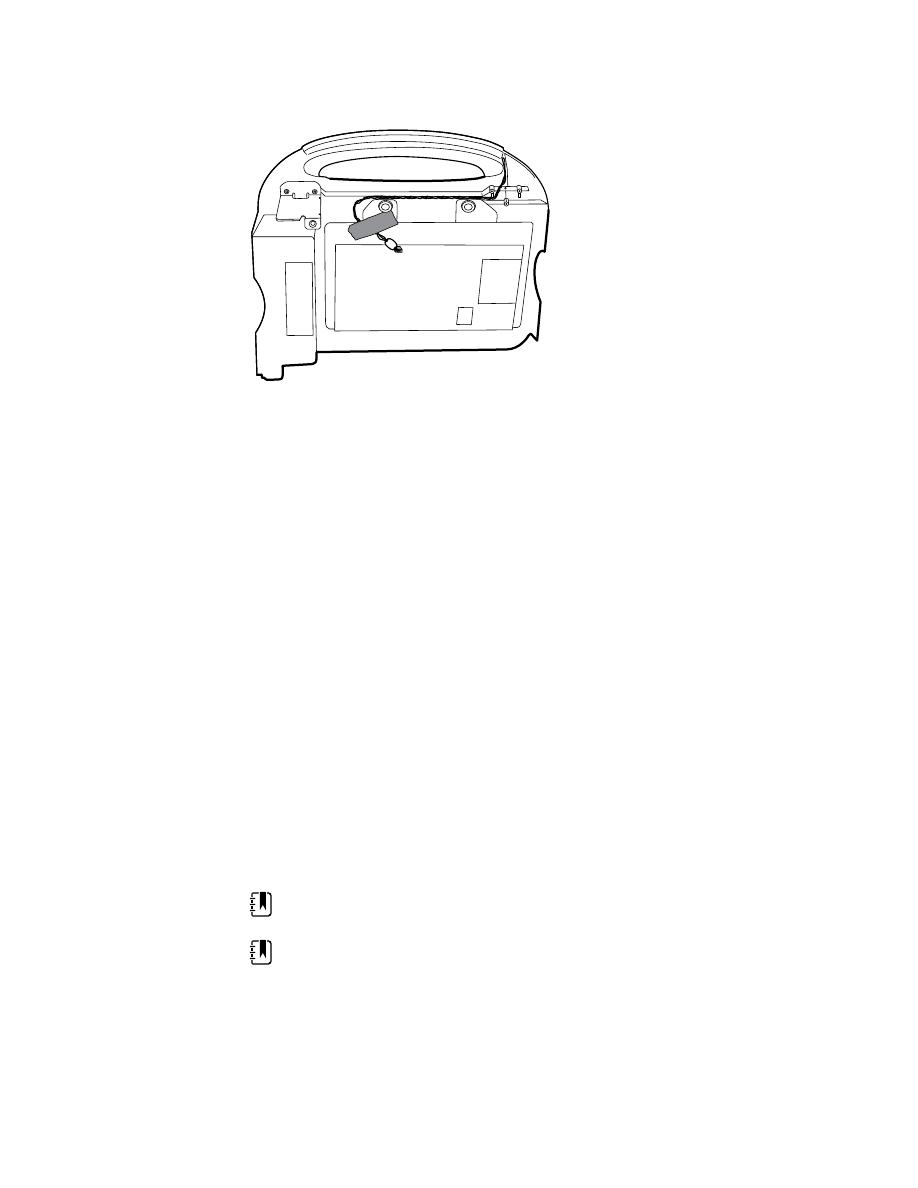

12. Rimuovere il nastro Pro Gaff che fissa il cavo della stampante (se presente) e il cavo della barra

luminosa al display LCD. Prendere nota della posizione del nastro Pro Gaff per il
posizionamento durante il riassemblaggio.

208 Sezione B

13. Rimuovere l'alloggiamento superiore.

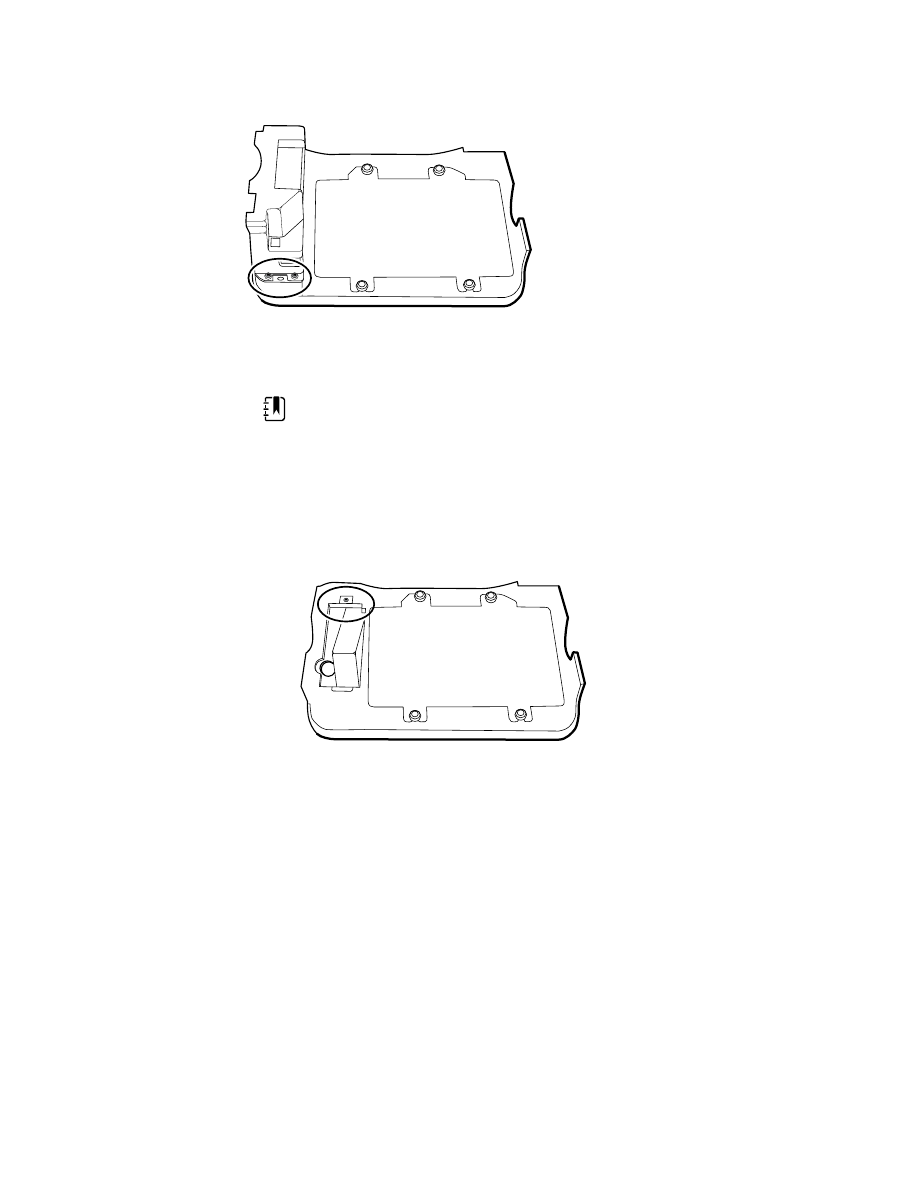

Note per il rimontaggio

•

Assicurarsi che la stampante sia installata nell'alloggiamento superiore. Vedere le note per il
rimontaggio per la stampante.

•

Per i dispositivi dotati di stampante, posizionare l'alloggiamento superiore vicino al telaio
principale, collegare il cavo della stampante e fissare sia il cavo della barra luminosa sia il cavo
della stampante al telaio del display LCD con circa 5 cm di nastro Pro Gaff.

•

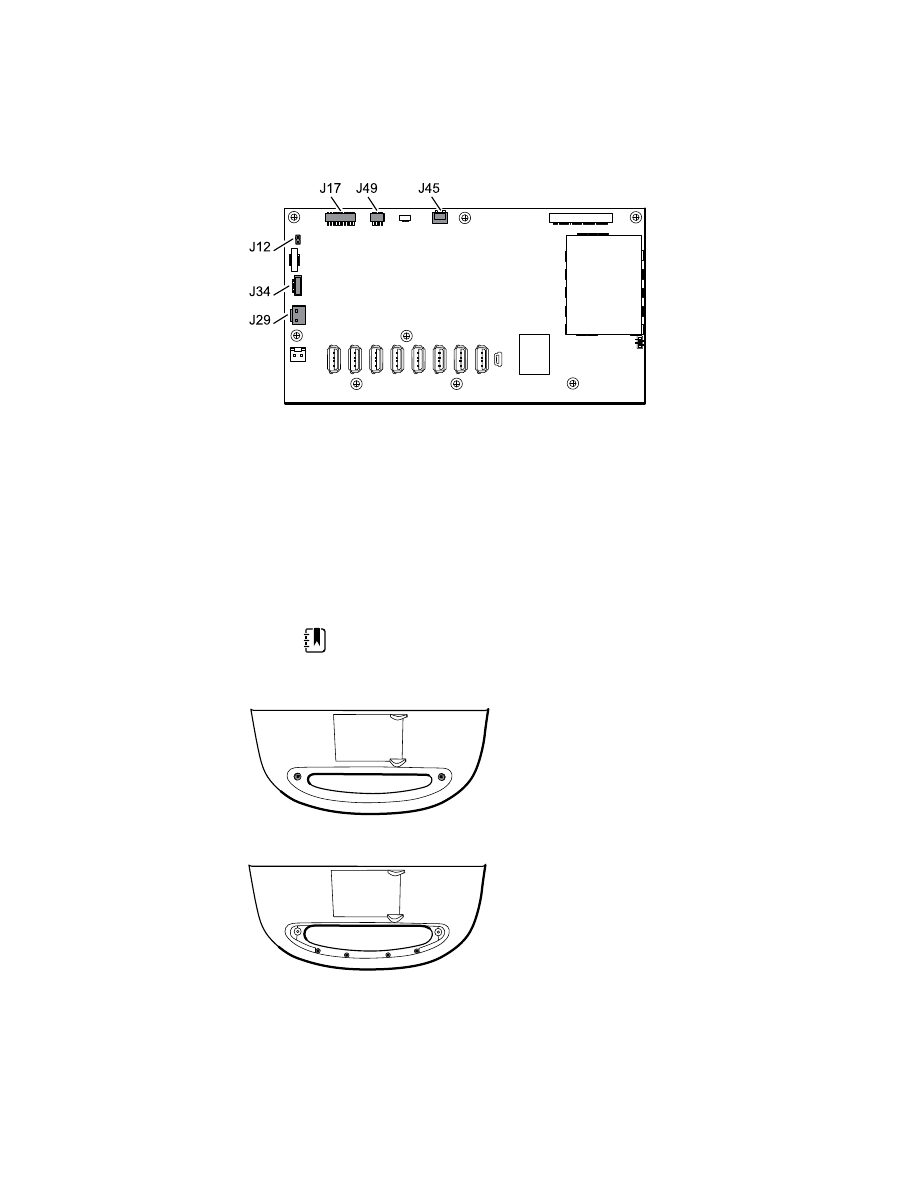

Prima di installare i cavi USB, collegare quanto segue:

○

Il cavo della ventola del sistema di cavi principale al connettore J45 sulla scheda principale.

○

Il cavo di alimentazione per le comunicazioni sul sistema di cavi principale al connettore
J49 sulla scheda principale, con il cordone in ferrite più vicino alla scheda principale.

○

Il cavo di alimentazione della batteria al connettore J29 sulla scheda principale.

○

Il cavo della batteria intelligente al connettore J34 sulla scheda principale.

○

Il cavo della stampante al connettore J17 sulla scheda principale.

○

Il cavo dell'altoparlante sul sistema di cavi principale al connettore J12 sulla scheda
principale.

NOTA

Prima di installare il cavo dell'altoparlante, ispezionare

il connettore J12 per eventuali pin piegati.

•

Installare i cavi USB in base alle istruzioni riportate di seguito.

Posizioni dei cavi USB: separatore di cavi a 9 fori

•

Posizionare i cavi USB nel separatore di cavi.

NOTA

Se il cavo USB non è stato rimosso dal modulo di

temperatura, lasciare vuota la posizione J1 nella figura seguente
fino a quando il separatore di cavi non viene inserito nel telaio e gli
altri cavi USB non vengono collegati alla scheda principale.
Quando il separatore di cavi è nel telaio, collegare il cavo USB del
modulo di temperatura al connettore J1 sulla scheda principale e
far scattare il cavo nella posizione J1 nel separatore di cavi.

NOTA

Il cavo con i connettori ad angolo retto su entrambe le

estremità è in posizione J14 nella figura seguente.

NOTA

Se l'opzione non è inclusa, lasciare la posizione del

separatore vuota.

Manuale di manutenzione

Sezione B 209

•

Posizionare ogni cavo in modo che si estenda di circa 5 cm oltre il separatore.

•

Quando si posiziona il separatore nel dispositivo, posizionare i piedini nelle aree
contrassegnate della scheda MCE come illustrato.

J1 J2

J24

J21

J23

J8 J14

J26

•

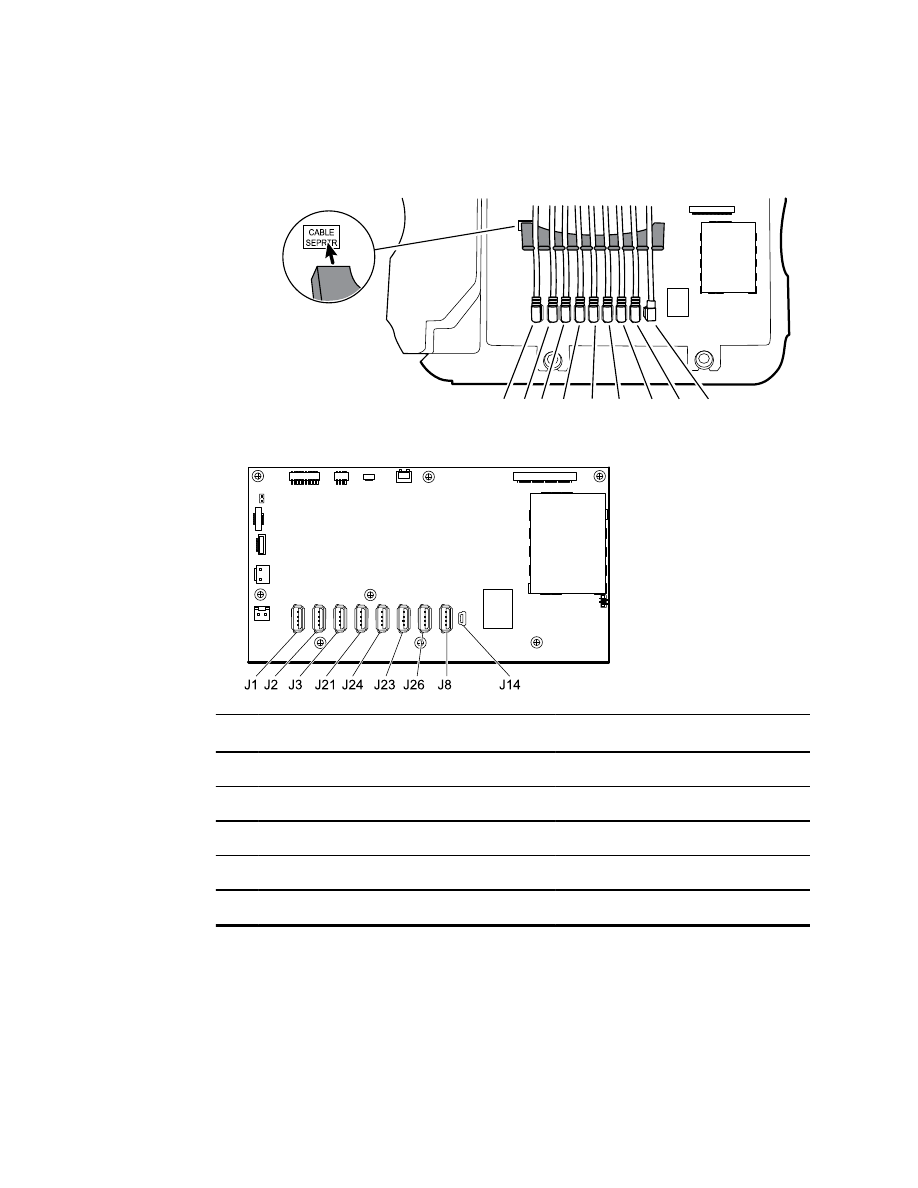

Collegare i cavi USB alla scheda principale come segue:

n°

Elemento

n°

Elemento

Temperatura

J23

SpO2

Stampante

J26

NIBP

EarlySense

COMMS J4

J21

CO2

J14

COMMS J8

J24

CO2

•

Per i modelli con un modulo di temperatura, se si scollega il cavo USB dal modulo di
temperatura durante la fase di smontaggio, è necessario sostituire la clip di fissaggio. (Vedere
l'argomento "Sostituzione del modulo di temperatura" per istruzioni specifiche).

•

Per i modelli con una stampante, inserire l'altra estremità del cavo USB nella stampante
aprendo il fermo in plastica dal connettore. Una volta che il connettore è inserito, spingere il
fermo in plastica sopra il connettore per fissarlo.

210 Sezione B

•

Verificare che il cavo Ethernet passi liberamente attraverso lo spazio tra l'alloggiamento di
temperatura e la scheda della stampante, uscendo dal telaio nello spazio tra la parte superiore
dell'alloggiamento di temperatura e al di sotto dell'alloggiamento superiore.

•

Se il cavo Ethernet è stato rimosso, installarlo nuovamente durante il rimontaggio della
dell'alloggiamento inferiore.

•

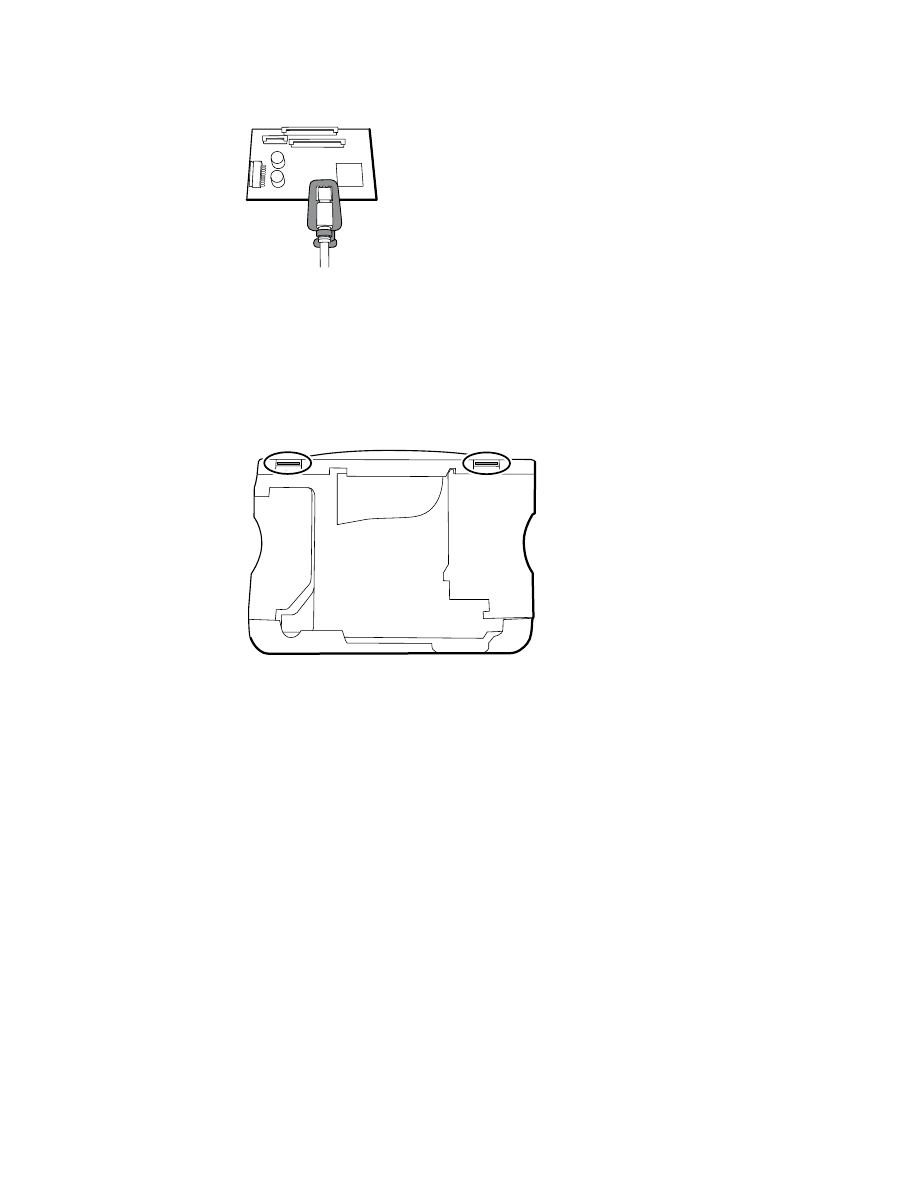

Quando si installa l'alloggiamento superiore sullo chassis, allineare le scanalature
sull'alloggiamento superiore alle estremità dei montanti orizzontali dello chassis per assicurare
il posizionamento corretto.

•

Quando si installa l'estensione superiore dell'alloggiamento (75), verificare che la guarnizione
dell'alloggiamento superiore sia in posizione. Utilizzare una chiave a bussola da 8 mm e una
chiave dinamometrica calibrata per 12,0 pollici-libbra ±1,0 pollice-libbra per fissare gli
stabilizzatori (74).

Quando si sostituisce l'alloggiamento superiore

Per i modelli senza una stampante, installare la copertura dello sportello della stampante come
segue:
1. Rimuovere il rivestimento protettivo di carta dalla guarnizione.
2. Montare la copertura dello sportello nell'alloggiamento superiore, premendo per fissarla

all'alloggiamento.

Rimozione della stampante

Prima di iniziare è necessario rimuovere i seguenti elementi come descritto in questo manuale:
•

Batteria

•

Alloggiamento posteriore

•

Modulo CO2 o placca di copertura

•

Modulo EarlySense

•

Modulo SpO2 o placca di copertura

•

Modulo NIBP

Manuale di manutenzione

Sezione B 211

•

Alloggiamento inferiore

•

Alloggiamento superiore

1. Rimuovere le due viti Torx che fissano l'alloggiamento della stampante all'alloggiamento

superiore.

2. Rimuovere la stampante dall'alloggiamento superiore:

a. Tenere l'alloggiamento della stampante mentre si apre lo sportello della stampante.
b. Separare la stampante e lo sportello della stampante dall'alloggiamento superiore.

Note per il rimontaggio

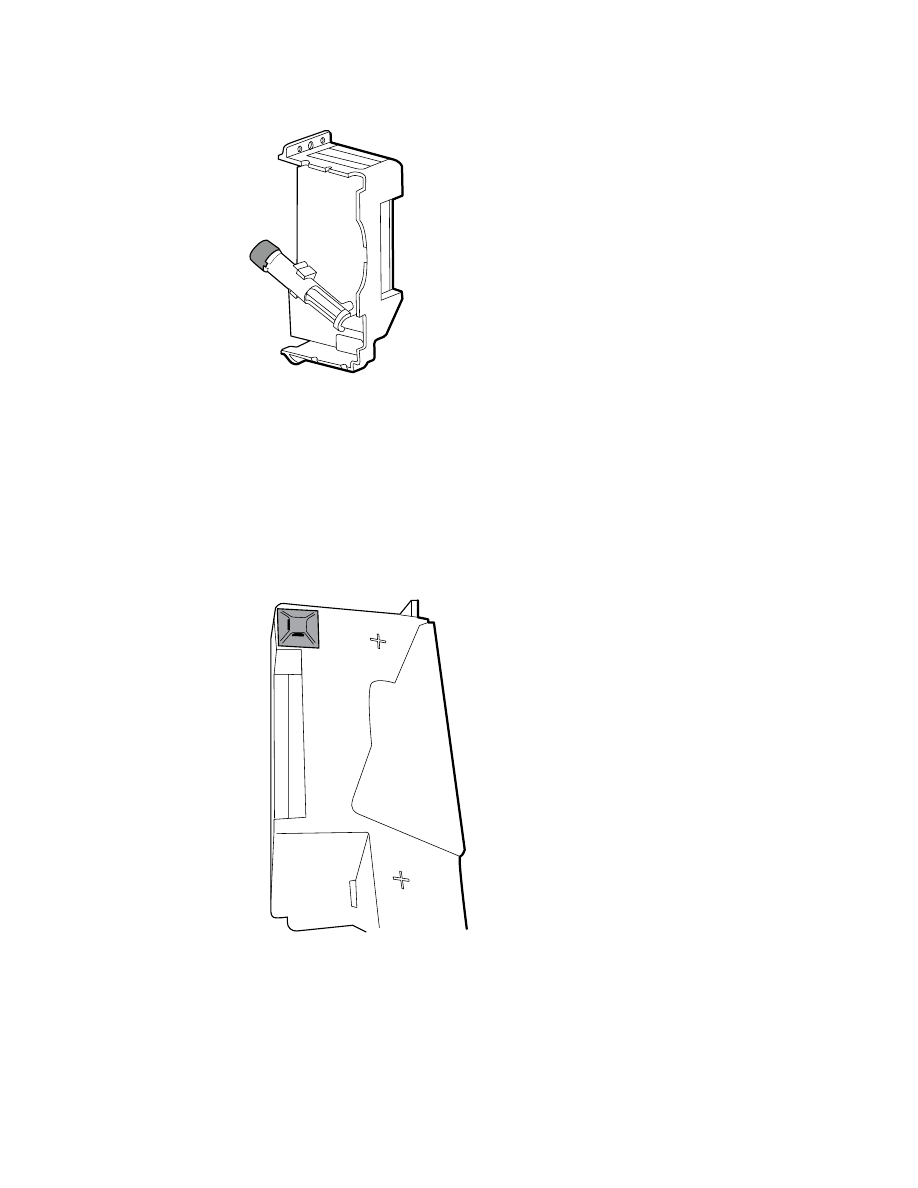

1. Verificare che il filo di terra fuoriesca dal lato opposto della scheda della stampante nell'area

con la tacca.

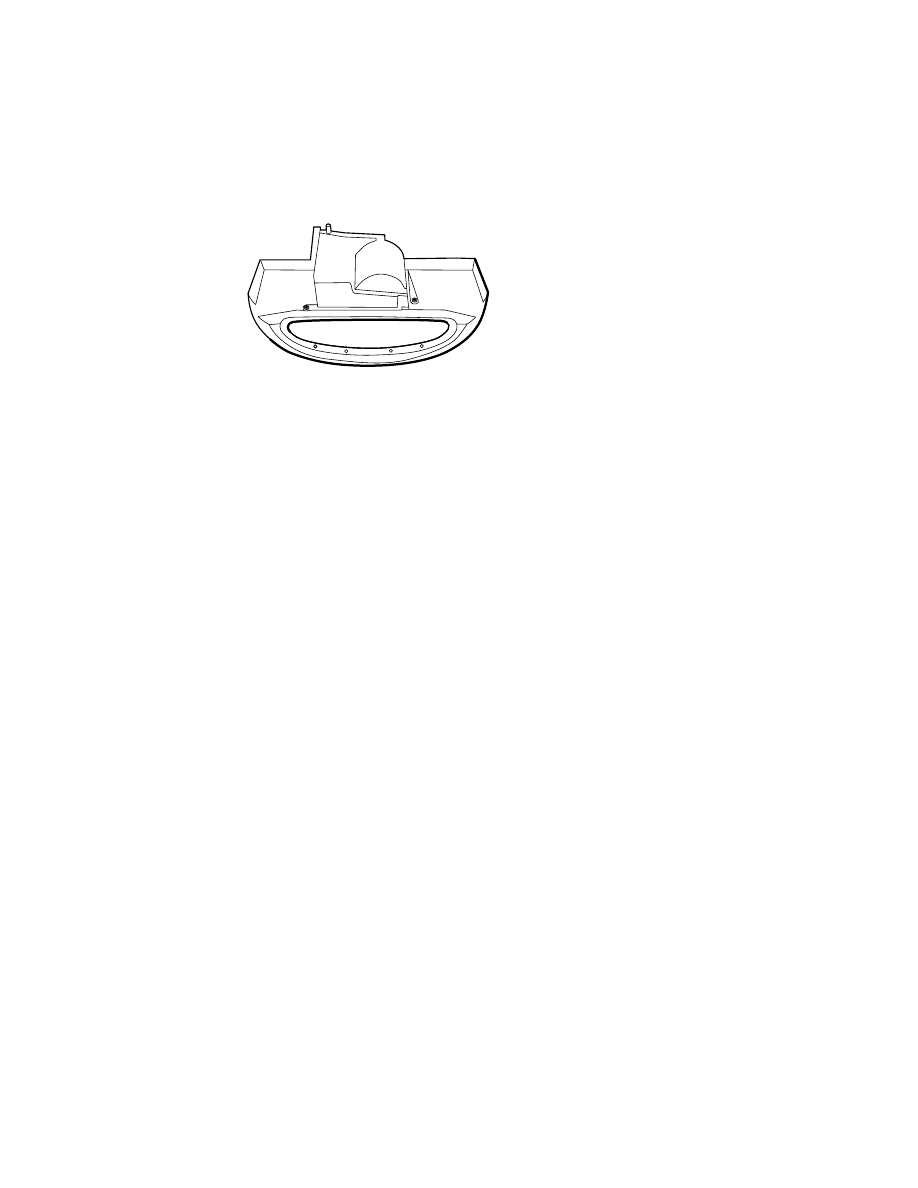

2. Posizionare lo sportello della stampante nell'alloggiamento superiore e tenerlo in posizione

mentre si esegue l'operazione successiva.

3. Installare la stampante nell'alloggiamento superiore facendo scorrere le linguette nelle

scanalature.

4. Chiudere lo sportello della stampante per tenere la stampante in posizione durante il fissaggio

nell'alloggiamento con due viti.

5. Collegare il filo di terra della stampante all'alloggiamento inferiore. (Vedere le note per il

rimontaggio dell'alloggiamento inferiore).

Sostituzione della stampante o aggiunta di una stampante

•

Se si sta aggiungendo una stampante, rimuovere la copertura dello sportello della stampante.
Rimuovere eventuale materiale residuo della guarnizione e pulire la superficie con alcol
isopropilico al 70%.

1. Separare lo sportello dalla stampante.
2. Seguire le note per il rimontaggio precedenti per installare la stampante.
3. Collegare il filo di terra della stampante all'alloggiamento inferiore. (Vedere le note per il

rimontaggio dell'alloggiamento inferiore).

212 Sezione B

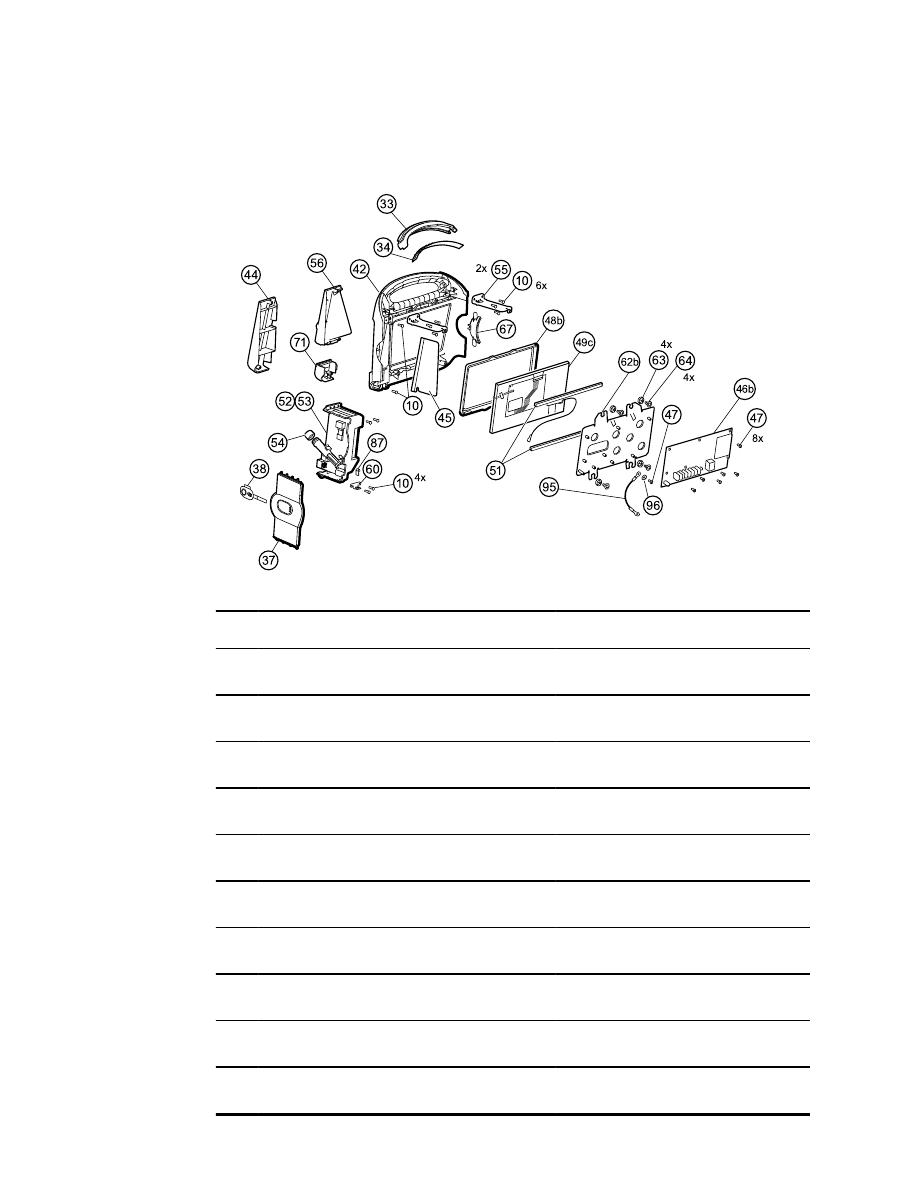

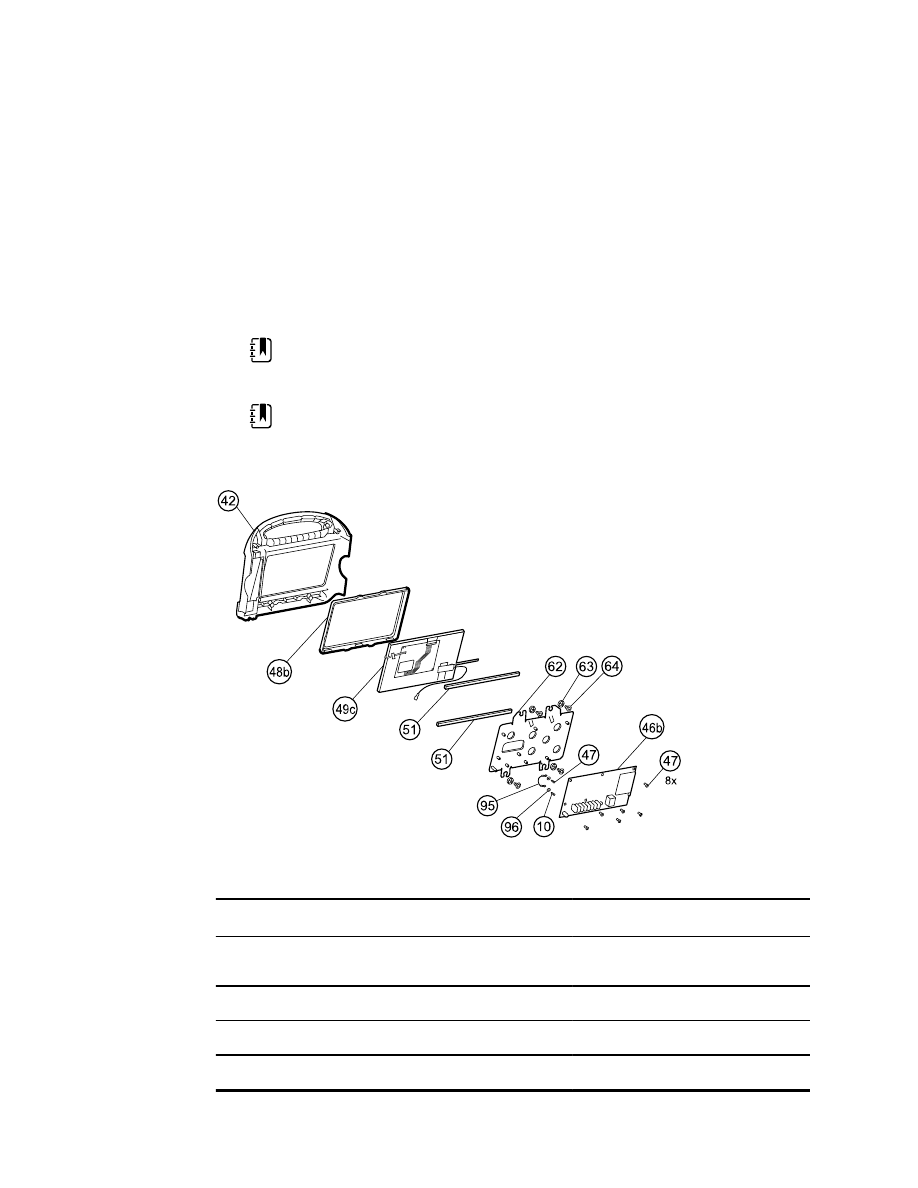

Smontaggio dell'alloggiamento anteriore

n°

Elemento

n°

Elemento

Vite, plastite n. 4-20 X 0,500, a testa piatta Torx

Modulo della temperatura

Barra luminosa

Alloggiamento temperatura

Scheda barra luminosa

Guarnizione pozzetto sonda

Pannello laterale destro

Montanti orizzontali

Pulsante di accensione

Coperchio di montaggio temperatura

Alloggiamento anteriore

Morsetto HSG

Pannello di chiusura temperatura

62b

Telaio del display LCD

Schermo termico

Guarnizione, EAR - G411-1

46b

Scheda principale

Vite a perno, EAR G-411-1 metrico

Vite, M3 X 5 a testa piatta

Inserto sinistro

Manuale di manutenzione

Sezione B 213

n°

Elemento

n°

Elemento

48b

Cornice del display LCD

Coperchio di accesso di connessione

temperatura

49c

Display LCD con touchscreen

Filo di terra del telaio del display LCD

Tampone in schiuma, superiore e inferiore

Rondella di blocco

Rimozione della barra luminosa

Prima di iniziare è necessario rimuovere i seguenti elementi come descritto in questo manuale:
•

Batteria

•

Alloggiamento posteriore

•

Modulo CO2 o placca di copertura

•

Modulo EarlySense

•

Modulo SpO2 o placca di copertura

•

Modulo NIBP

•

Alloggiamento inferiore

•

Alloggiamento superiore

1. Rimuovere le tre viti (10) che fissano il montante orizzontale (sul lato destro guardando il

dispositivo dal retro) all'alloggiamento anteriore.

2. Rimuovere il montante.
3. Rimuovere il nastro che fissa il cavo della barra luminosa al telaio del display LCD.

214 Sezione B

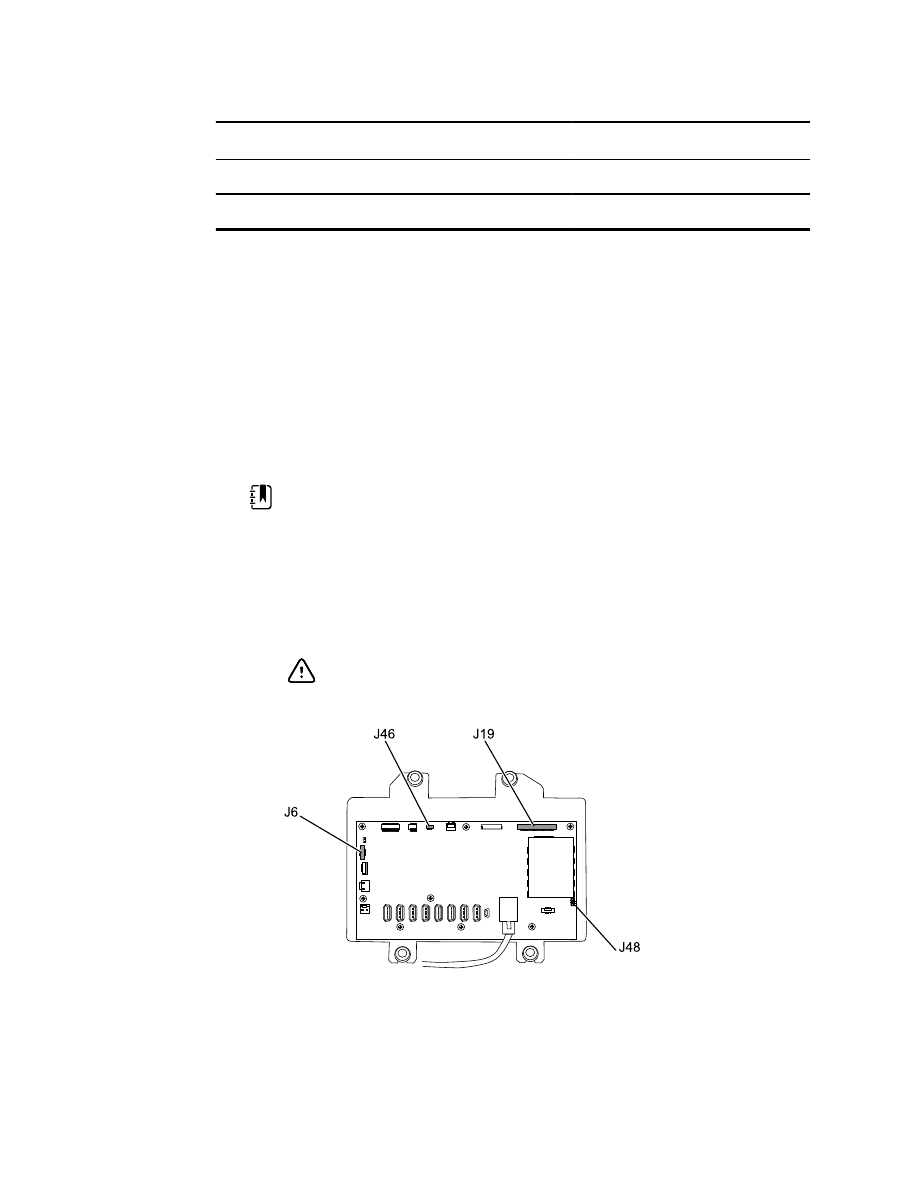

4. Scollegare il cavo della barra luminosa al connettore J46 sulla scheda principale.
5. Rimuovere la scheda della barra luminosa (34) e la barra luminosa (33) dall'alloggiamento

anteriore.

6. Rimuovere la scheda della barra luminosa dalla barra luminosa.
7. Scollegare il cavo della barra luminosa dalla relativa scheda principale.

Note per il rimontaggio

•

Inserire la scheda della barra luminosa nella barra luminosa come segue:

1. Posizionare l'estremità senza il connettore nell'estremità chiusa della barra luminosa, con i

LED rivolti verso la barra luminosa.

2. Assicurarsi di far scorrere l'estremità senza connettore della scheda della barra luminosa

fino alla fine della scanalatura nella barra luminosa.

•

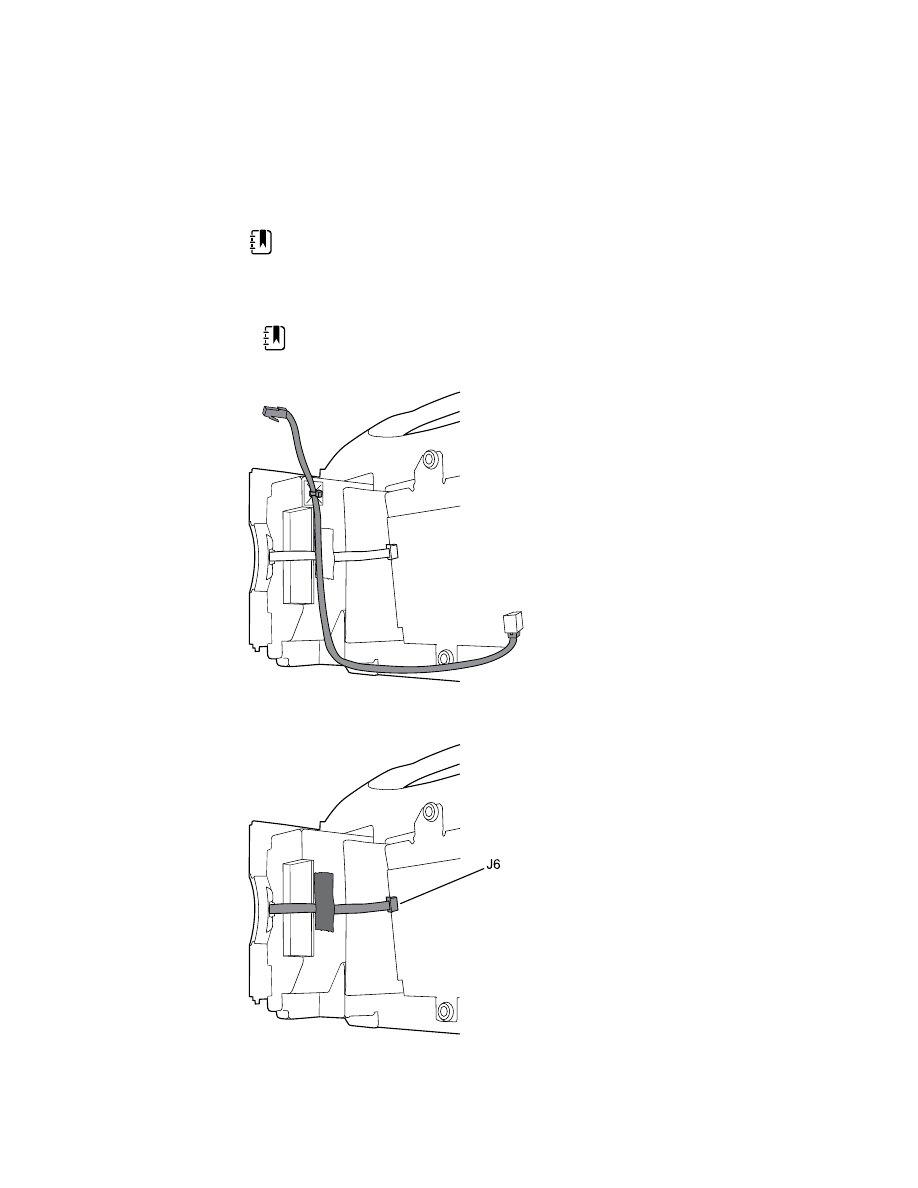

Utilizzando l'estremità più lontana dal cordone in ferrite, collegare il cablaggio della barra
luminosa nella scheda della barra luminosa.

•

Far passare il cablaggio della barra luminosa come segue:

○

Attraverso la scanalatura nell'alloggiamento anteriore, sotto il montante orizzontale.

○

Nel canale e tra la parte superiore dell'alloggiamento e gli stabilizzatori della cornice LCD.

•

Fissare il cablaggio della barra luminosa con nastro, assicurandosi che il cordone in ferrite si
trovi tra la scheda principale e il nastro.

Rimozione del modulo o dell'alloggiamento della temperatura

NOTA

Queste istruzioni si applicano anche alla rimozione dell'alloggiamento della

temperatura per i modelli senza l'opzione temperatura.

NOTA

Non scollegare il cavo USB dal modulo di temperatura a meno che non si

intenda sostituire il modulo e/o il cavo USB. Scollegare il cavo USB dalla scheda
principale quando si rimuove il modulo.

Prima di iniziare è necessario rimuovere i seguenti elementi come descritto in questo manuale:
•

Batteria

•

Alloggiamento posteriore

•

Modulo CO2 o placca di copertura

•

Modulo EarlySense

Manuale di manutenzione

Sezione B 215

•

Modulo SpO2 o placca di copertura

•

Modulo NIBP

•

Alloggiamento inferiore

•

Alloggiamento superiore

NOTA

È possibile smontare e sostituire il modulo di temperatura senza scollegare

il sistema di cavi principale, il cavo della batteria, i cavi USB o il cavo della barra
luminosa dalla scheda principale.

1. Scollegare il pozzetto della sonda dal modulo di temperatura.

NOTA

Scollegare il cavo Ethernet dalla scheda MCE o tagliare la

fascetta fermacavo che fissa il cavo Ethernet all'alloggiamento
SureTemp.

2. Scollegare il cavo flessibile del pulsante di accensione dal connettore di bloccaggio ZIF J6 sulla

scheda principale e rimuovere il nastro di fissaggio.

3. Rimuovere il pannello laterale destro (37).
4. Rimuovere le due viti Torx (10) dal morsetto HSG (60).

216 Sezione B

5. Rimuovere le due viti Torx (10) che fissano la parte superiore del modulo di temperatura o

dell'alloggiamento vuoto.

6. Rimuovere il modulo di temperatura o l'alloggiamento vuoto.

NOTA

Se si sostituisce solo il modulo di temperatura senza

sostituire il coperchio di montaggio temperatura, fermarsi qui.
Installare il modulo in sostituzione nell'ordine inverso rispetto alla
procedura di smontaggio.

7. Completare i passaggi seguenti applicabili al monitor in uso:

•

Se il monitor è dotato di un modulo di temperatura, rimuovere il coperchio di montaggio
di temperatura:
a. Rimuovere la vite che fissa il coperchio di montaggio di temperatura

all'alloggiamento anteriore.

b. Rimuovere il coperchio di montaggio di temperatura (56) dall'alloggiamento

anteriore.

•

Se il monitor in uso non dispone di un modulo di temperatura, rimuovere il pannello di
copertura temperatura:
a. Rimuovere le due viti che fissano il pannello di copertura all'alloggiamento anteriore.
b. Rimuovere il pannello di copertura (44).

Note per il rimontaggio

•

Prima di installare il modulo della temperatura nell'alloggiamento anteriore, assicurarsi che la
guarnizione del pozzetto della sonda sia installata con la linguetta allineata alla scanalatura o
alla tacca nell'alloggiamento del pozzetto della sonda.

Manuale di manutenzione

Sezione B 217

•

Far passare il cavo flessibile del pulsante di accensione in alto e sopra il modulo della
temperatura e collegare il cavo al connettore di bloccaggio J6 ZIF sulla scheda principale.

Sostituzione o aggiunta di un modulo di temperatura

Seguire queste istruzioni quando si sostituiscono i moduli di temperatura e se ne esegue
l'installazione nel dispositivo per la prima volta.

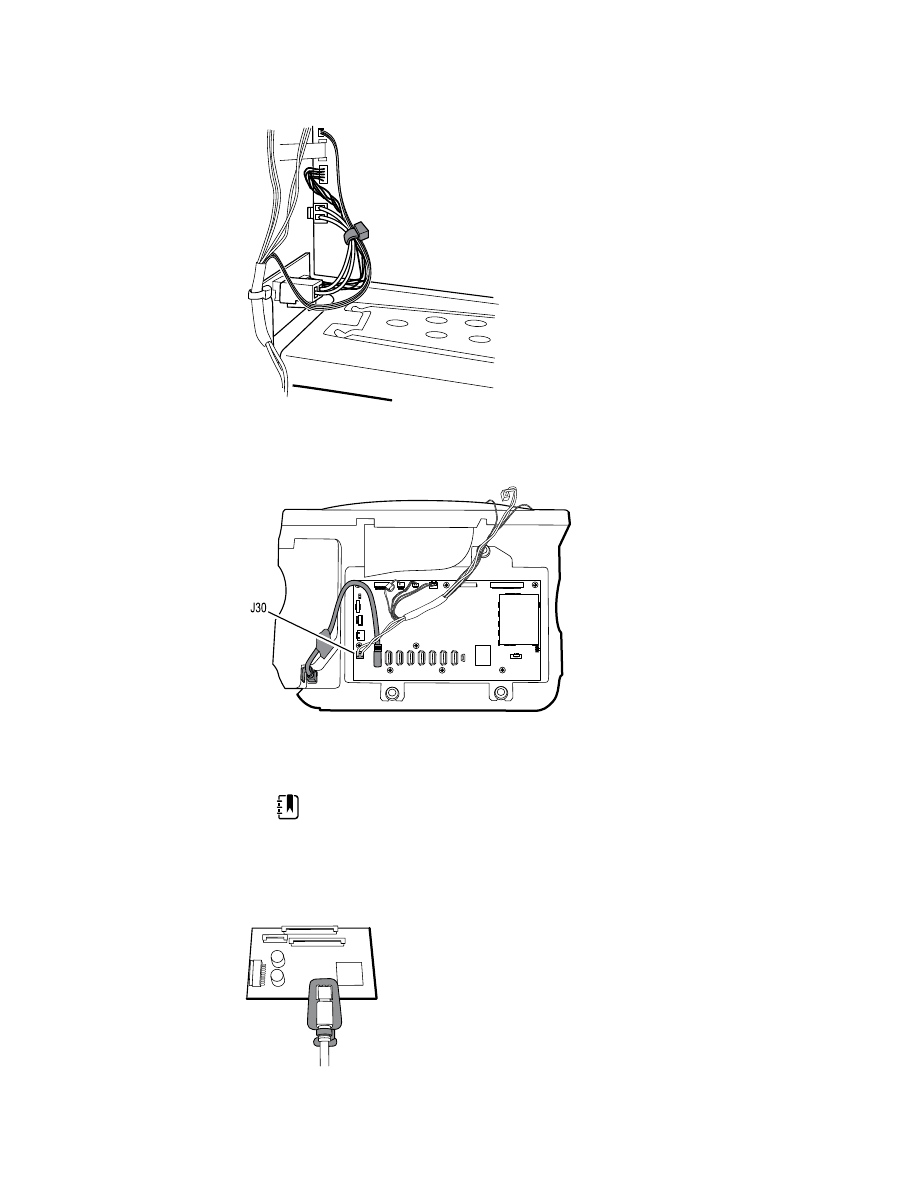

1. Preparare l'alloggiamento del modulo di temperatura: collegare il supporto di montaggio per

fascetta di cablaggio (113P463) con una striscia di circa 2 cm di gommapiuma (78P567)
all'alloggiamento SureTemp vicino all'angolo superiore dell'alloggiamento come mostrato.

2. Collegare il cavo USB al modulo di temperatura.
3. Posizionare la clip di fissaggio sul cavo USB contro il bordo del connettore mini-B con il

tampone adesivo rivolto lontano dal modulo di temperatura e verso il basso.

4. Staccare il rivestimento protettivo sulla clip di fissaggio per esporre la parte adesiva.
5. Ruotare la clip sul cavo USB per fissare la clip all'alloggiamento del modulo di temperatura.

218 Sezione B

6. Fissare il cavo USB con un pezzo di nastro adesivo come illustrato.

Aggiunta di un modulo di temperatura

Oltre a completare i passaggi nella sezione precedente, seguire le istruzioni riportate di seguito
quando si installa un modulo di temperatura nel dispositivo per la prima volta.

1. Seguire le istruzioni per rimuovere l'alloggiamento della temperatura, la scheda principale e il

display LCD.

2. Sostituire il pannello di chiusura della temperatura (44) con il coperchio di montaggio della

temperatura (56).

3. Installare lo schermo termico (45) sull'alloggiamento anteriore, allineando la tacca sullo

schermo con l'alloggiamento.

4. Reinstallare il display LCD nell'ordine inverso rispetto a quello di smontaggio.
5. Reinstallare la scheda principale nell'ordine inverso rispetto a quello di smontaggio.
6. Installare la guarnizione del pozzetto della sonda sul pozzetto come descritto nelle note per il

riassemblaggio per il modulo della temperatura.

Manuale di manutenzione

Sezione B 219

7. Inserire il modulo di temperatura nell'alloggiamento anteriore allineando il pozzetto della

sonda al foro di accesso nell'alloggiamento anteriore.

8. Fissare la parte superiore del modulo della temperatura all'alloggiamento anteriore con due

viti fornite con il kit.

9. Posizionare il morsetto HSG sulla parte inferiore del modulo di temperatura e fissarlo con due

viti.

10. Collegare il cavo USB al modulo come descritto nelle istruzioni per la sostituzione del modulo

della temperatura.

Rimozione della scheda principale

NOTA

Se si sta sostituendo la scheda, è necessario disporre dello strumento di

assistenza, Gold Edition con licenza, per immettere nuovamente il numero di serie
del monitor e della scheda principale.

NOTA

Se si sta sostituendo il display, è necessario sostituire la cornice, LCD con

touchscreen, e tamponi in schiuma con i pezzi di ricambio inclusi nel kit di
assistenza 106825. La cornice e i tamponi in schiuma sono progettati per
corrispondere al display.

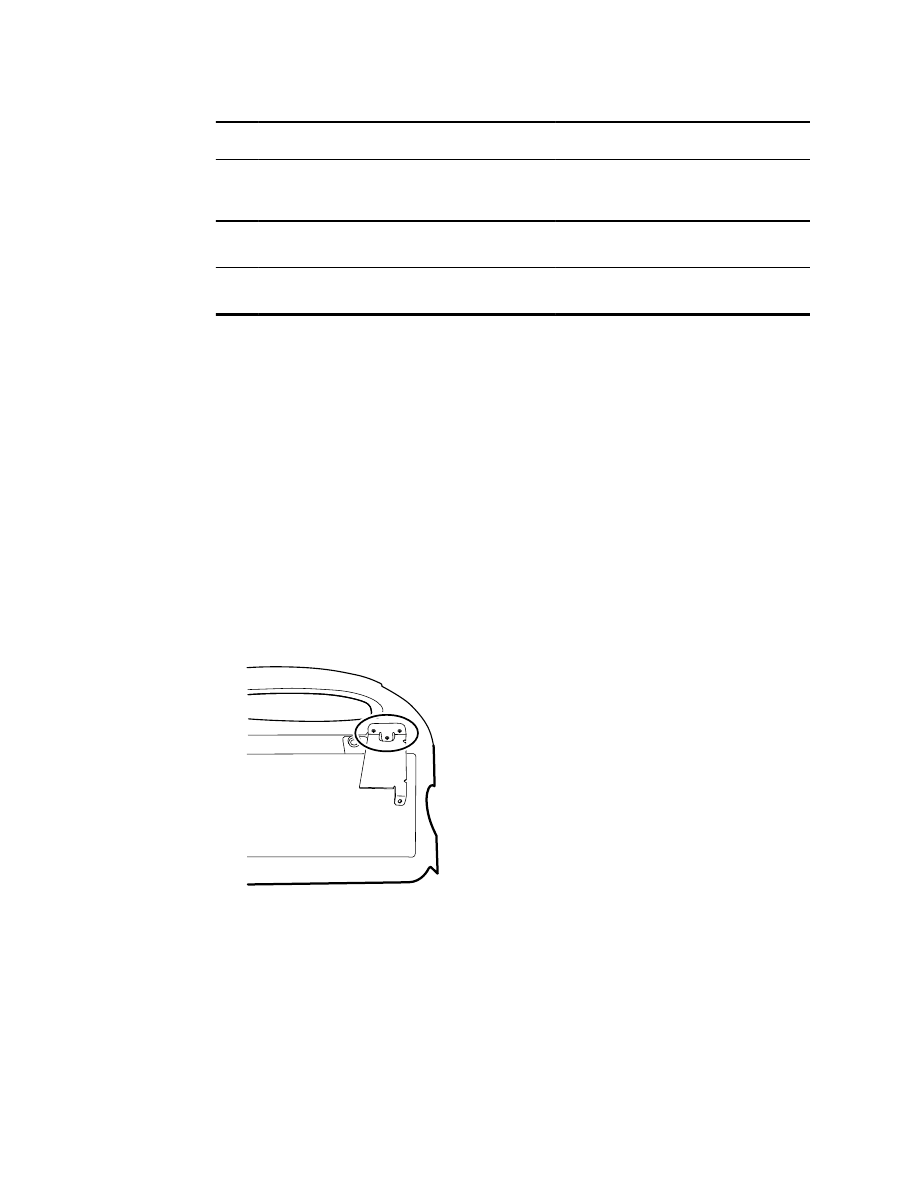

Numero

Vite, plastite n. 4-20 X 0,500, a testa piatta

Torx

Tamponi in schiuma, superiore e inferiore

Alloggiamento anteriore

62b

Telaio del display LCD

46b

Scheda principale

Guarnizione, EAR - G411-1

Vite, M3 X 5 a testa piatta

Vite a perno, EAR G-411-1 metrico

220 Sezione B

Numero

48b

Cornice del display LCD

Filo di terra

49c

Display LCD con touchscreen

Rondella di blocco

Prima di iniziare è necessario rimuovere i seguenti elementi come descritto in questo manuale:
•

Batteria

•

Alloggiamento posteriore

•

Modulo CO2 o placca di copertura

•

Modulo EarlySense

•

Modulo SpO2 o placca di copertura

•

Modulo NIBP

•

Alloggiamento inferiore

•

Alloggiamento superiore

NOTA

Non è necessario rimuovere il modulo della temperatura o la barra

luminosa per rimuovere la scheda principale o il display LCD.

1. Scollegare i seguenti elementi sulla scheda principale:

a. Cavo flessibile del pulsante di accensione dal connettore di bloccaggio ZIF J6.
b. Cavo della barra luminosa dal connettore J46.
c. Cavo LCD dal connettore J19.
d. Cavo flessibile del display LCD dal connettore J48.

AVVISO

La giunzione di saldatura del connettore LCD (J48) è

fragile. Quando si inserisce o si rimuove il cavo flessibile, non
esercitare pressione sulla giunzione di saldatura.

2. Scollegare il cavo Ethernet dal connettore Ethernet (J11) sulla scheda principale e rimuoverlo.

Manuale di manutenzione

Sezione B 221

Content .. 12 13 14 15 ..
