Welch Allyn Connex Vital Signs Monitor 6000 Series. Manuale di manutenzione (Versioni software 2.0X - 2.4X) - 12

4. Rimuovere con cautela la porta dall'alloggiamento posteriore.

Quando sostituire la porta di comunicazione

AVVERTENZA

Rischio di lesioni per il personale. Poiché il collegamento della

porta potrebbe spingere il perno e la molla in aria, indossare occhiali di sicurezza
per completare questi passaggi.

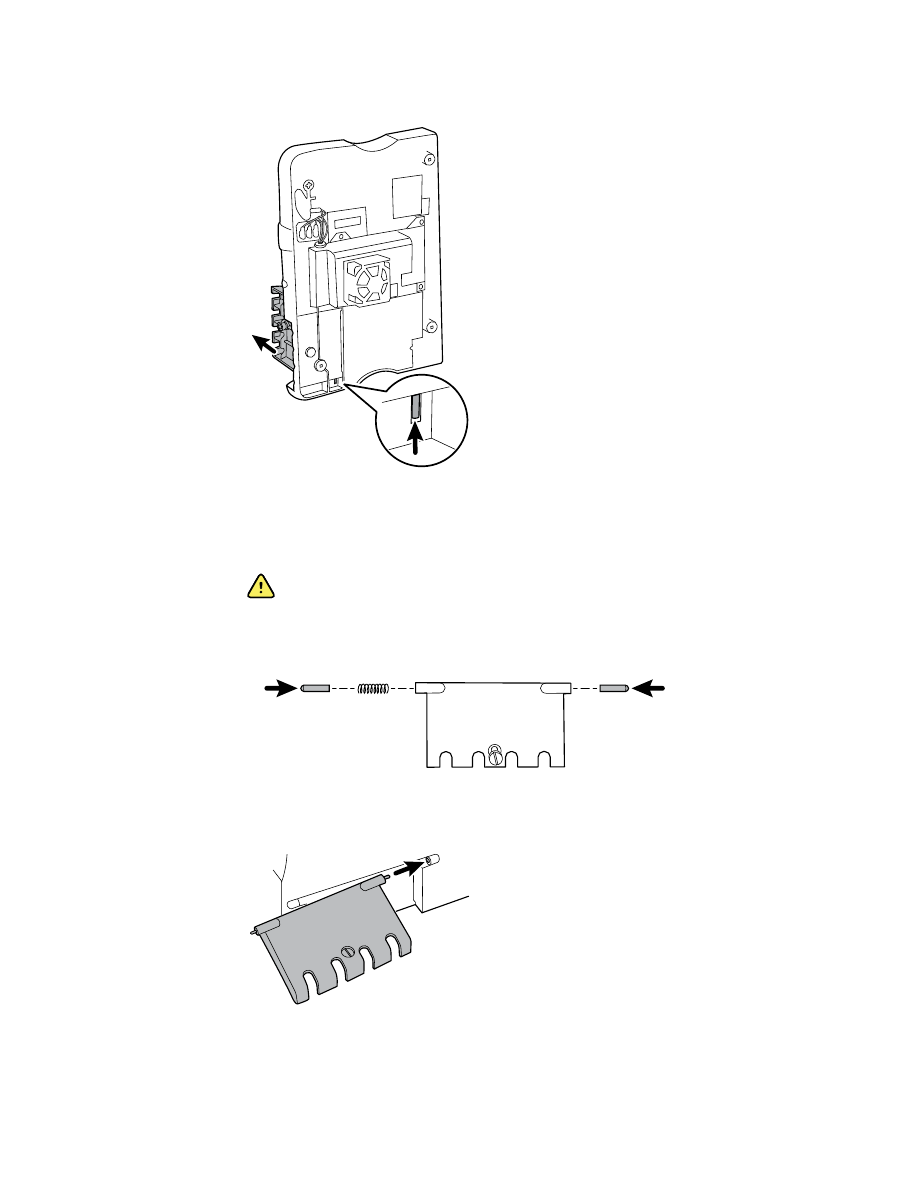

1. Inserire una molla e due perni nella porta di comunicazione come illustrato.

2. Con la parte inferiore della porta sul tappetino antistatico, inserire il perno sul lato destro della

porta nella cerniera dell'alloggiamento posteriore.

174  Sezione B

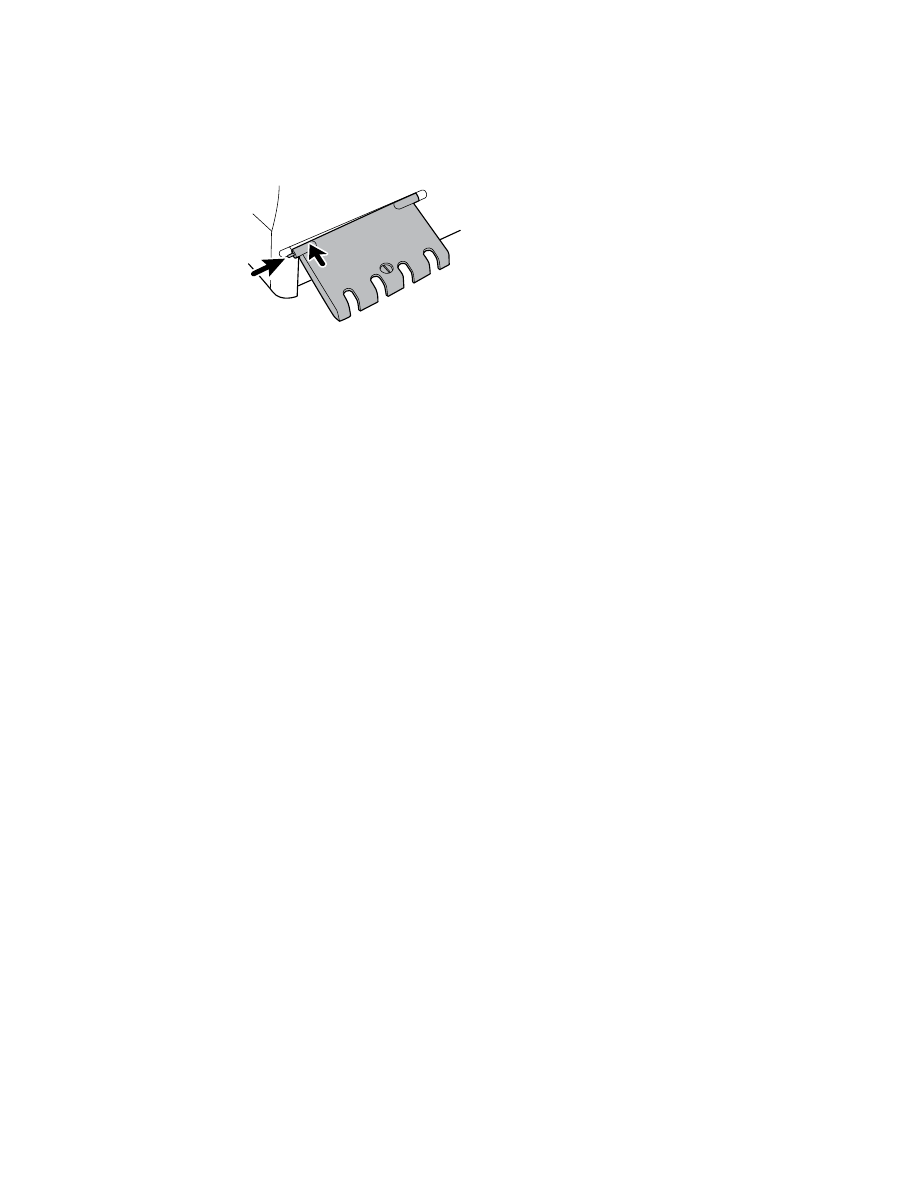

3. Premere il perno nel lato sinistro della porta e far scorrere lo sportello nella cerniera

dell'alloggiamento posteriore fino a che non scatta in posizione.

Manuale di manutenzione

Sezione B  175

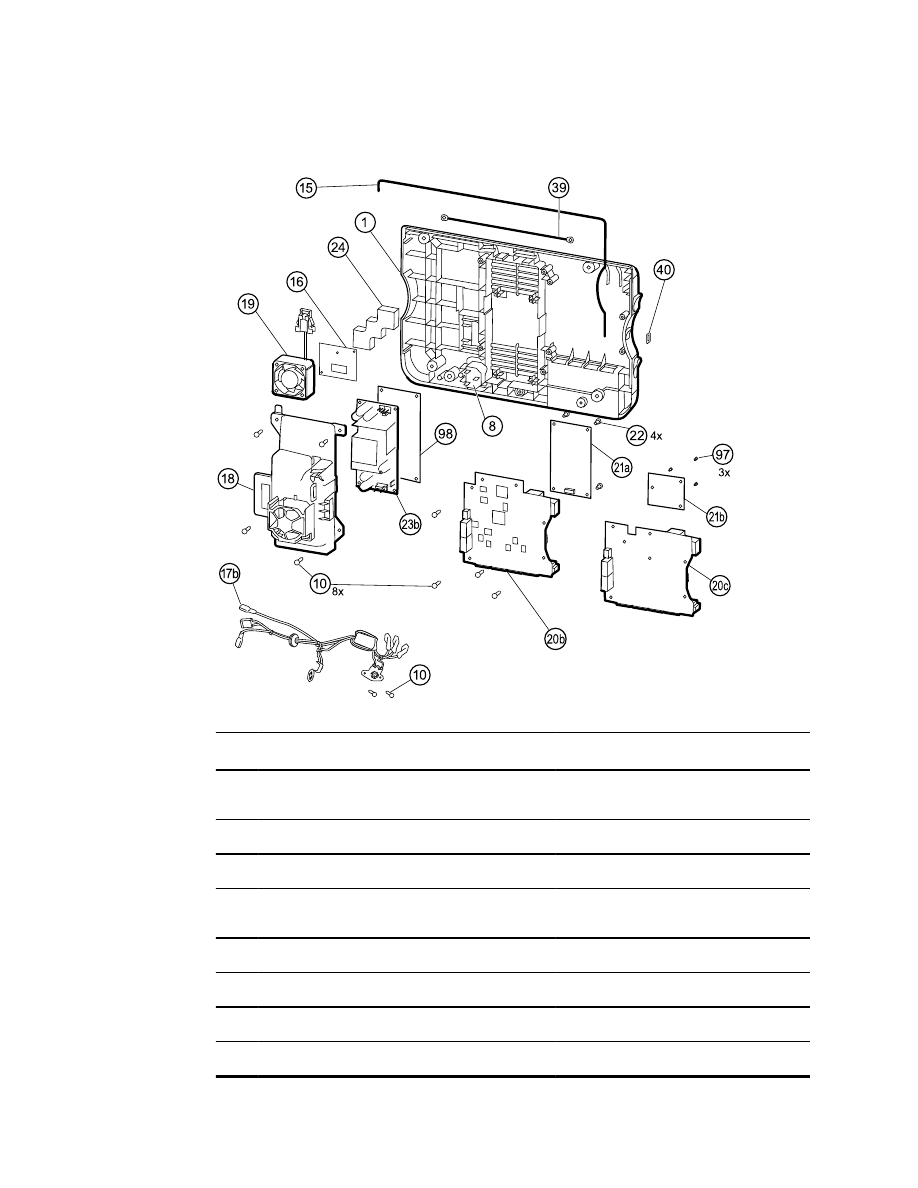

Smontaggio dell'alloggiamento posteriore

n°

Elemento

n°

Elemento

1

Alloggiamento posteriore

20c

Scheda di comunicazione per radio Newmar

(modelli 6400, 6500, 6700 e 6800)

8

Connettore IEC

21a

Scheda radio, Lamarr, 802.11a/b/g

10

Vite, plastite n. 4-20 X 0,500, a testa piatta Torx 21b

Scheda radio, Newmar, 802.11a/b/g/n

15

Guarnizione alloggiamento posteriore (tubo

in norprene)

22

Vite, M3 X 0,5, a testa piatta Phillips

16

Scheda antenna

23

Scheda alimentatore

17b

Cavi di alimentazione CA

24

Blocco di schiuma per montaggio antenna

18

Coperchio alimentatore

39

Cavo antenna

19

Ventola

40

Coperchio client USB

176  Sezione B

n°

Elemento

n°

Elemento

20b

Scheda di comunicazione (modelli 6400, 6500,

6700 e 6800)

97

Vite, M3x0,5x8, Phillips a testa piatta (vite

Phillips piccola)

20c

Scheda di comunicazione per radio Newmar

(modelli 6400, 6500, 6700 e 6800)

98

Schermo ESD Nomex, CVSM, alimentatore

(solo 4a edizione)

Manuale di manutenzione

Sezione B  177

Rimozione della scheda di comunicazione

Prima di iniziare è necessario rimuovere i seguenti elementi come descritto in questo manuale:
•

Batteria

•

Alloggiamento posteriore

1. Appoggiare l'alloggiamento posteriore sul dorso sul tappetino antistatico.
2. Rimuovere le quattro viti Torx (10) che fissano la scheda di comunicazione (20a o 20b)

all'alloggiamento posteriore.

3. Rimuovere la scheda di comunicazione effettuando le seguenti operazioni:

a. Sollevare il bordo interno della scheda fino a far fuoriuscire il connettore USB dal canale

dei fili sul coperchio dell'alimentatore.

b. Far scorrere la scheda leggermente verso l'alimentatore e sollevare fino a quando la

scheda entra a contatto con il canale dei fili sul coperchio dell'alimentatore.

c. Sollevare il bordo esterno della scheda fino a far fuoriuscire i connettori laterali

dall'alloggiamento posteriore.

d. Per i monitor con una radio: ruotare la scheda (senza tirare il cavo dell'antenna)

leggermente in senso antiorario facendo perno sull'angolo superiore sinistro. Capovolgere
la scheda e appoggiarla fuori della parte superiore del telaio.

4. In caso di sostituzione della scheda di comunicazione, rimuovere la scheda radio (21) come

descritto in "Rimozione della scheda e dell'antenna radio".

Note per il rimontaggio

•

Se la scheda radio è stata rimossa, reinstallarla prima di reinstallare la scheda di comunicazione.

•

Per installare la scheda di comunicazione, effettuare le seguenti operazioni:
1. Posizionare la scheda sopra gli stabilizzatori con l'estremità interna della scheda sotto il

canale dei fili sul coperchio dell'alimentatore fino a quando l'estremità esterna non entra
nell'alloggiamento posteriore.

2. Allineare il connettore esterno mini-USB all'apertura sul lato dell'alloggiamento posteriore.
3. Far scorrere il connettore mini-USB nell'apertura fino a quando la scheda non poggia sugli

stabilizzatori.

Quando si sostituisce la scheda di comunicazione

Installare la scheda radio sulla nuova scheda di comunicazione prima di installare la scheda di
comunicazione nell'alloggiamento posteriore.

178  Sezione B

Rimozione della scheda e dell'antenna radio

AVVISO

Non rimuovere l'antenna radio dall'alloggiamento posteriore a meno che

non si stia sostituendo la radio e l'antenna o l'alloggiamento posteriore.

Prima di iniziare è necessario rimuovere i seguenti elementi come descritto in questo manuale:
•

Batteria

•

Alloggiamento posteriore

•

Scheda di comunicazione

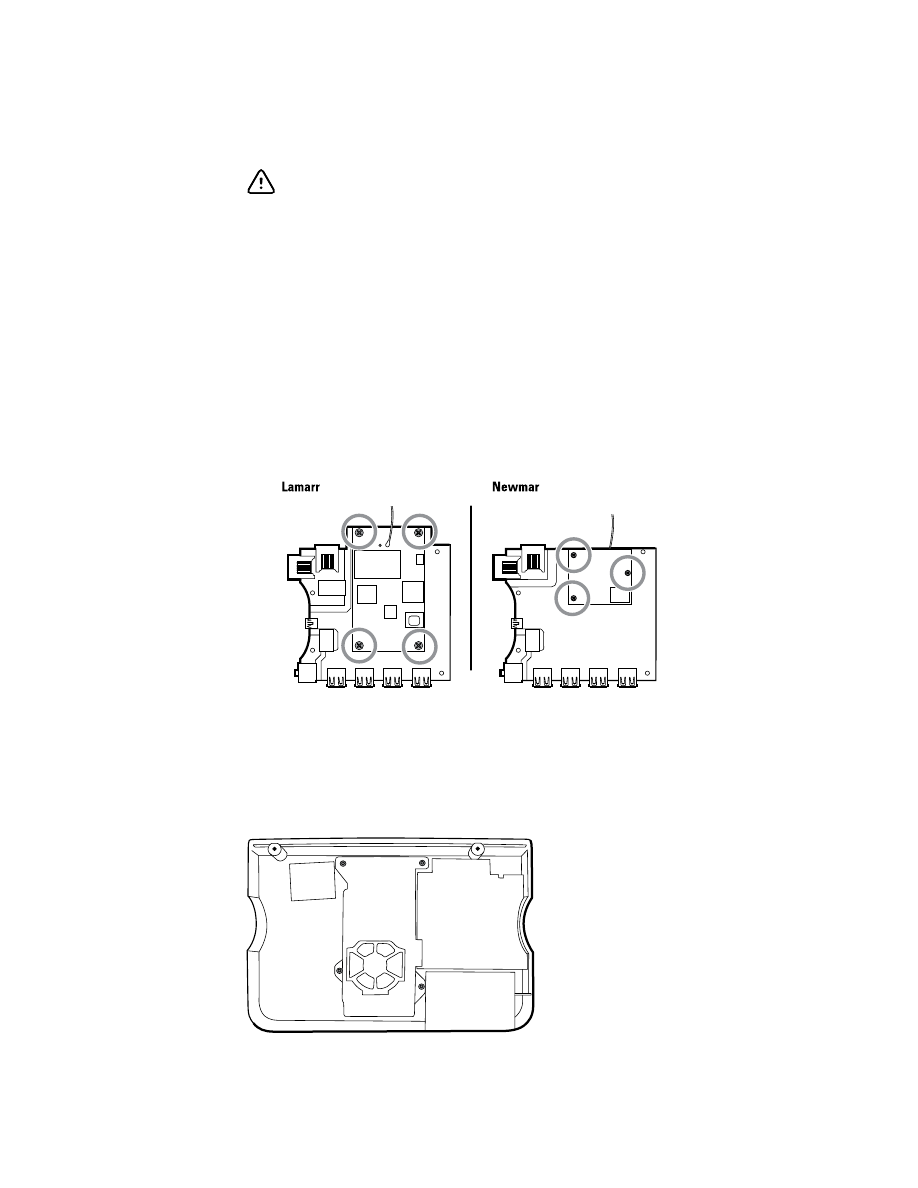

1. Se il monitor è dotato di una radio:

a. Capovolgere la scheda di comunicazione per accedere alla scheda radio, avendo cura di

evitare di tendere il cavo dell'antenna.

b. Se è installata la radio originale Lamarr radio (banda a/b/g), rimuovere le quattro viti

(macchina) Phillips piccole che fissano la scheda radio alla scheda di comunicazione,
come illustrato a sinistra. Se è installata la radio Newmar (banda a/b/g/n), rimuovere le tre
viti (macchina) Phillips piccole che fissano la scheda radio alla scheda di comunicazione,
come illustrato a destra.

c. Tenere la scheda di comunicazione con una mano mentre si afferra la scheda radio

all'estremità opposta dalla connessione dell'antenna ed estrarre la scheda radio dalla
scheda di comunicazione.

2. (Eseguire questa operazione solo se si sta sostituendo la radio o l'antenna). Scollegare il cavo

dell'antenna radio dalla scheda radio.

3. Rimuovere le quattro viti Torx (10) che fissano il coperchio dell'alimentatore.

4. Rimuovere il coperchio dell'alimentatore (18).
5. Utilizzare uno strumento morbido come un inseritore per separare il blocco in schiuma (24)

dall'interno dell'alloggiamento posteriore.

Manuale di manutenzione

Sezione B  179

Note per il rimontaggio

Far passare il cavo dell'antenna nel canale situato nella parte superiore dell'alloggiamento
posteriore.

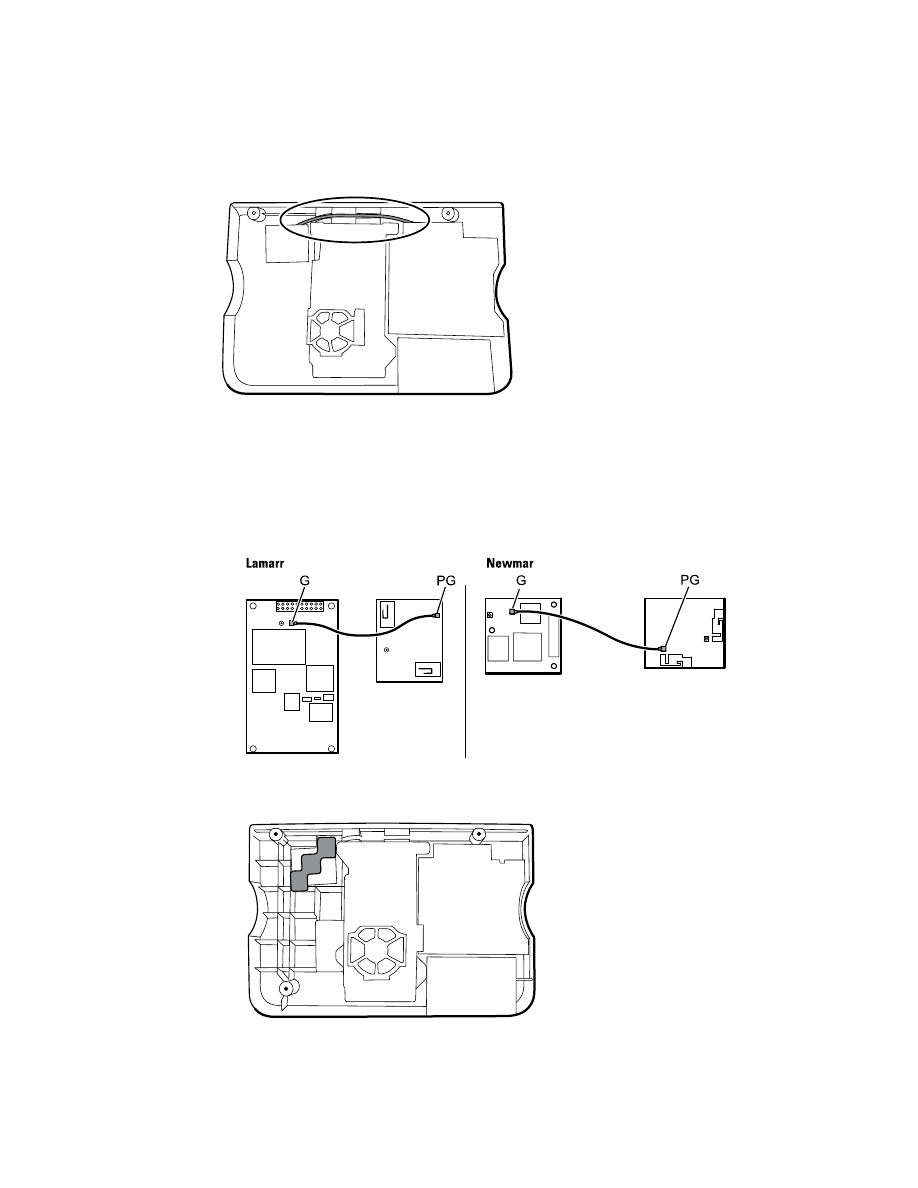

Sostituzione di scheda e antenna radio

1. Se l'antenna viene rimossa, pulire l'alloggiamento posteriore e la superficie di montaggio con

alcol isopropilico.

2. La seguente illustrazione mostra entrambe le schede radio e antenna Lamarr e Newmar.

Collegare il cavo dell'antenna al terminale G sulla scheda radio. Collegare l'altra estremità del
cavo all'antenna sul terminale PG.

3. Staccare il rivestimento dal blocco di schiuma (24) e fissare il blocco di schiuma

sull'alloggiamento posteriore.

4. Esporre l'adesivo sul blocco di schiuma. Montare l'antenna (16) sul blocco di schiuma con il

cavo dell'antenna (39) orientato sotto la scheda e nel canale dei fili sopra l'alimentatore.

5. Far passare il cavo dell'antenna nel canale situato nella parte superiore dell'alloggiamento

posteriore.

180  Sezione B

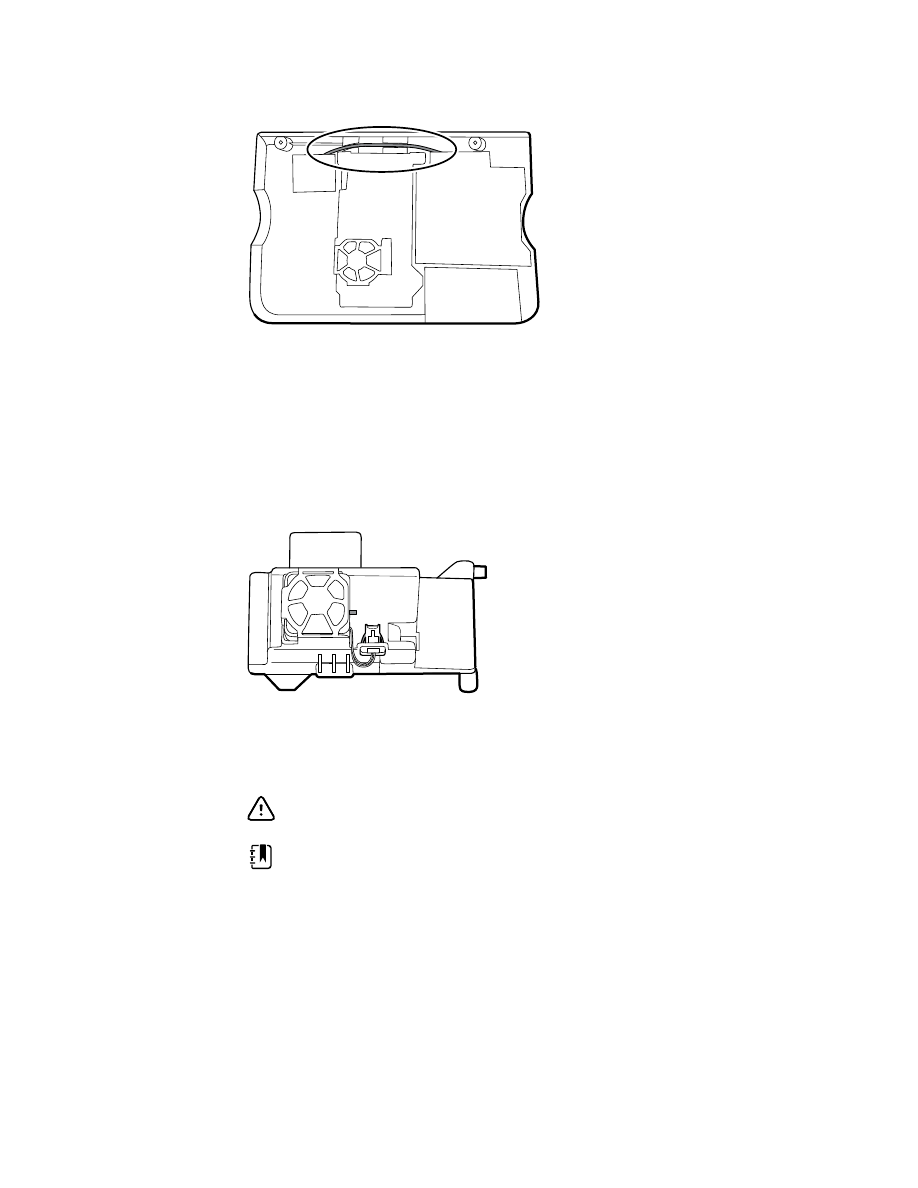

Rimozione della ventola

Prima di iniziare è necessario rimuovere i seguenti elementi come descritto in questo manuale:
•

Batteria

•

Alloggiamento posteriore

1. Premere le alette sui lati del connettore del cavo della ventola e separare il connettore della

ventola dal coperchio dell'alimentatore (18).

2. Premere la linguetta sul coperchio dell'alimentatore e far scorrere la ventola (19) sopra la

linguetta e al di fuori dell'alloggiamento.

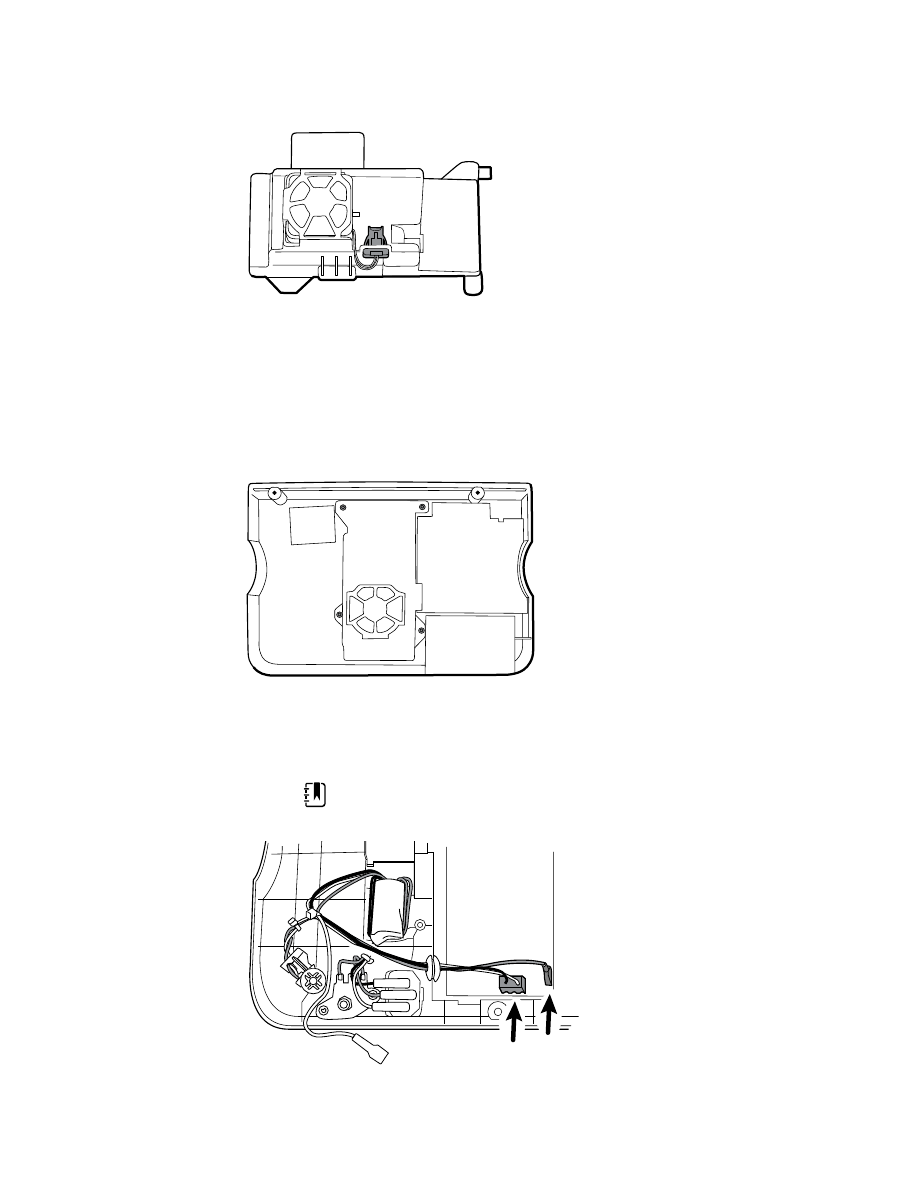

Note per il rimontaggio

AVVISO

Accertarsi che la ventola sia orientata in modo corretto. L'aria deve fluire

verso l'alimentatore.

NOTA

Se la ventola è sporca, utilizza una bomboletta di aria compressa per

rimuovere la polvere. Non piegare le lame della ventola; in caso contrario, si
danneggerà la ventola. Se la ventola è rumorosa e la pulizia non riduce il rumore,
sostituire la ventola.

•

Con l'etichetta rivolta verso il basso, far scorrere la ventola nell'alloggiamento sulla parte
superiore del coperchio dell'alimentatore fino a che la linguetta sul coperchio non la blocca in
posizione.

•

Fissare il cablaggio della ventola nel coperchio dell'alimentatore in modo che il connettore sia
orientato verso la ventola, come mostrato nella figura seguente.

Manuale di manutenzione

Sezione B  181

Rimozione dell'alimentatore

Prima di iniziare è necessario rimuovere i seguenti elementi come descritto in questo manuale:
•

Batteria

•

Alloggiamento posteriore

1. Rimuovere le quattro viti Torx (10) che fissano il coperchio dell'alimentatore.

2. Rimuovere il coperchio dell'alimentatore (18).
3. Scollegare i seguenti elementi dall'alimentatore:

•

Cavo di terra (verde)

•

Cavo di alimentazione CA (17)

NOTA

Vedere la sezione "Rimozione del cavo di

alimentazione CA" per le istruzioni.

4. Rimuovere l'alimentatore e lo schermo Nomex se presente.

182  Sezione B

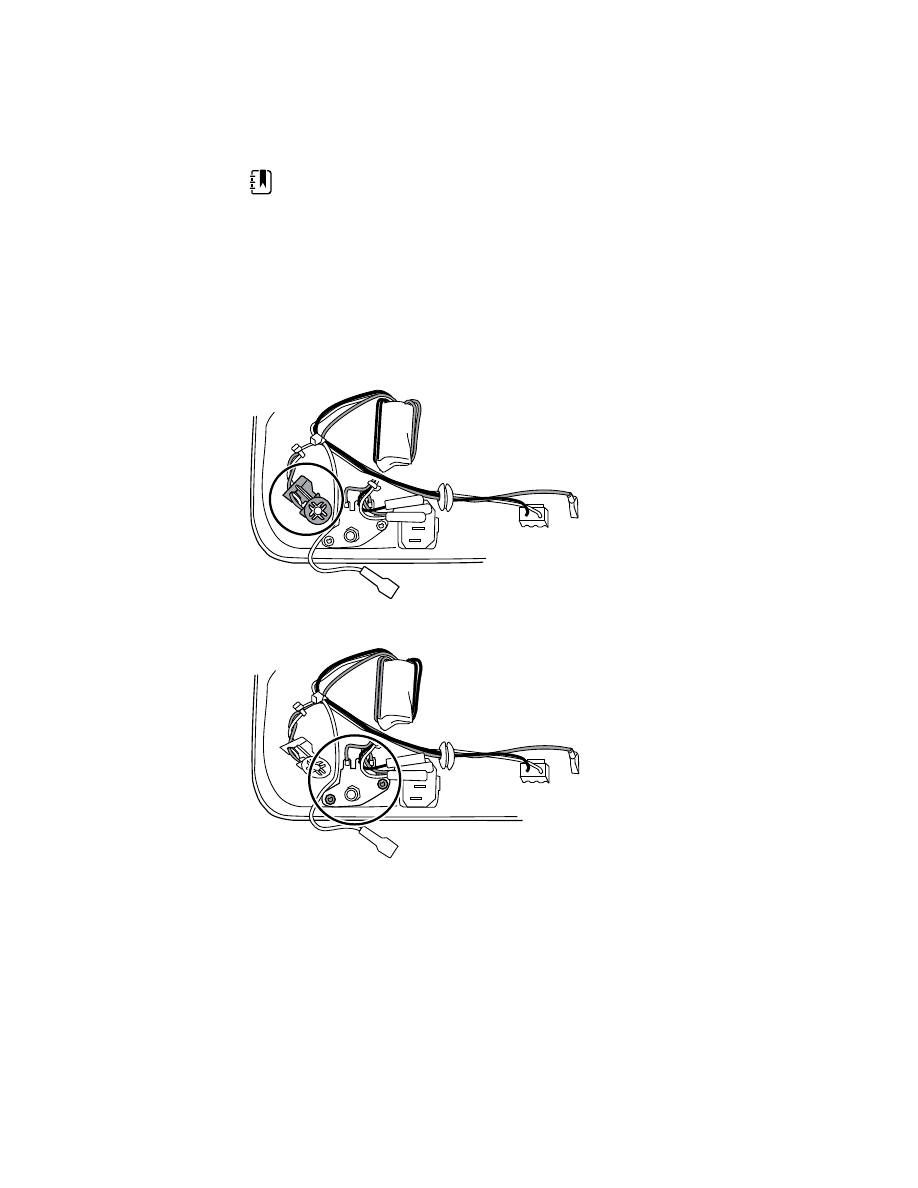

Rimozione del cavo di alimentazione CA

NOTA

Non scollegare il cavo di alimentazione CA dal connettore IEC a meno che

non lo si stia sostituendo. Una volta scollegato il cavo di alimentazione CA, non è
possibile riutilizzarlo.

Prima di iniziare è necessario rimuovere i seguenti elementi come descritto in questo manuale:
•

Batteria

•

Alloggiamento posteriore

•

Alimentatore

1. Scollegare il cavo di alimentazione CA dal connettore IEC.
2. Rimuovere la piastra di terra di metallo dalla linguetta dell'alloggiamento.

3. Rimuovere le due viti che fissano il gruppo terminale di terra all'alloggiamento posteriore.

4. Rimuovere il gruppo dei cavi di alimentazione CA del terminale di terra.

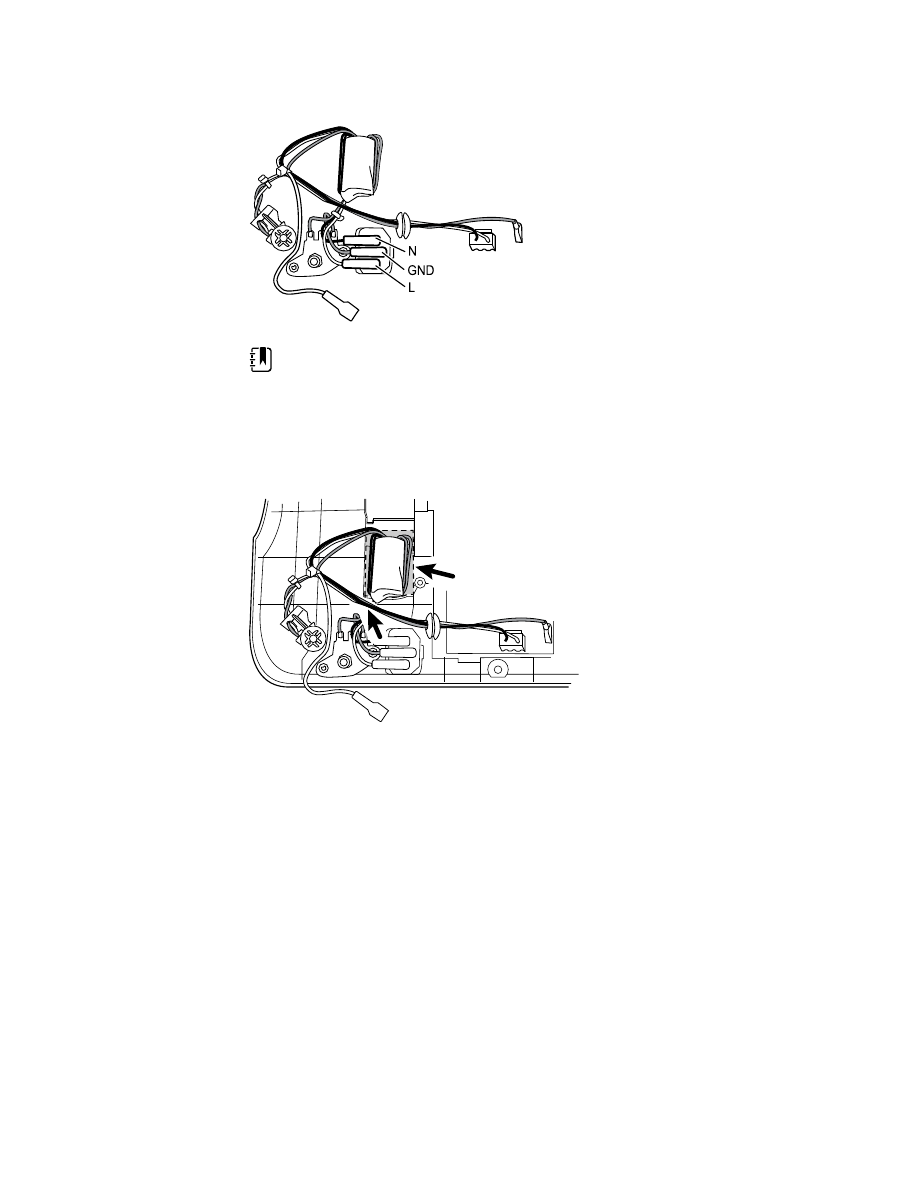

Note per il rimontaggio

Quando si sostituisce il telaio posteriore o il cavo dell'alimentazione CA, instradare i cavi come
segue:
•

Collegare il blu al neutro (N), il verde alla terra (GND) e il marrone alla linea (L).

Manuale di manutenzione

Sezione B  183

NOTA

Il cavo dell'alimentazione per il connettore IEC è tarato per una singola

connessione. Sostituire il cavo dell'alimentazione se è stato scollegato dal
connettore IEC.

•

Verificare che la guarnizione sul cavo dell'alimentazione CA sia nella scanalatura del coperchio
dell'alimentatore.

•

Posizionare la ferrite sul gruppo dei cavi di alimentazione CA nell'elemento stampato
sull'alloggiamento posteriore, quindi controllare i seguenti dettagli:

○

Assicurarsi che il bordo della ferrite sia all'interno del bordo dell'elemento stampato.

○

Assicurarsi che i fili sulla ferrite dei cavi di alimentazione siano sui lati della ferrite.

○

Verificare che i fili per l'alimentatore e il filo di terra del display LCD passino sopra i fili
collegati alla ferrite.

○

Verificare che i cavi di alimentazione non vengano schiacciati dal coperchio
dell'alimentatore.

•

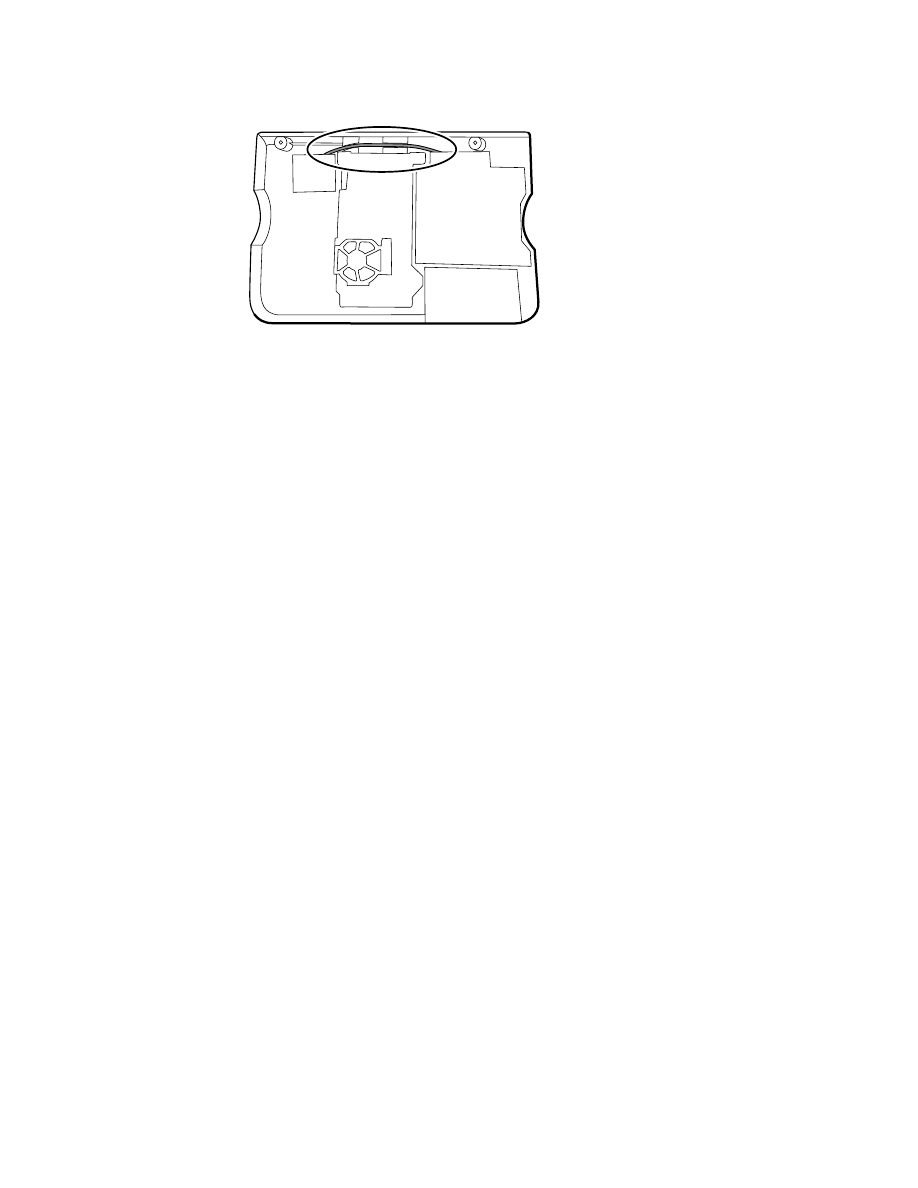

Quando si sostituisce il coperchio dell'alimentatore, assicurarsi che il cavo dell'antenna venga
instradato nel canale situato nella parte superiore dell'alloggiamento posteriore.

184  Sezione B

•

Quando si sostituisce l'alimentatore, se era installato lo schermo Nomex, ispezionare lo
schermo ESD e sostituirlo se necessario. Sostituire lo schermo se si vede vedi qualsiasi
degradazione del materiale.

Manuale di manutenzione

Sezione B  185

Smontaggio dello chassis principale

Le procedure di smontaggio e rimontaggio sono le stesse per lo chassis standard e lo chassis
esteso, se non specificato diversamente.

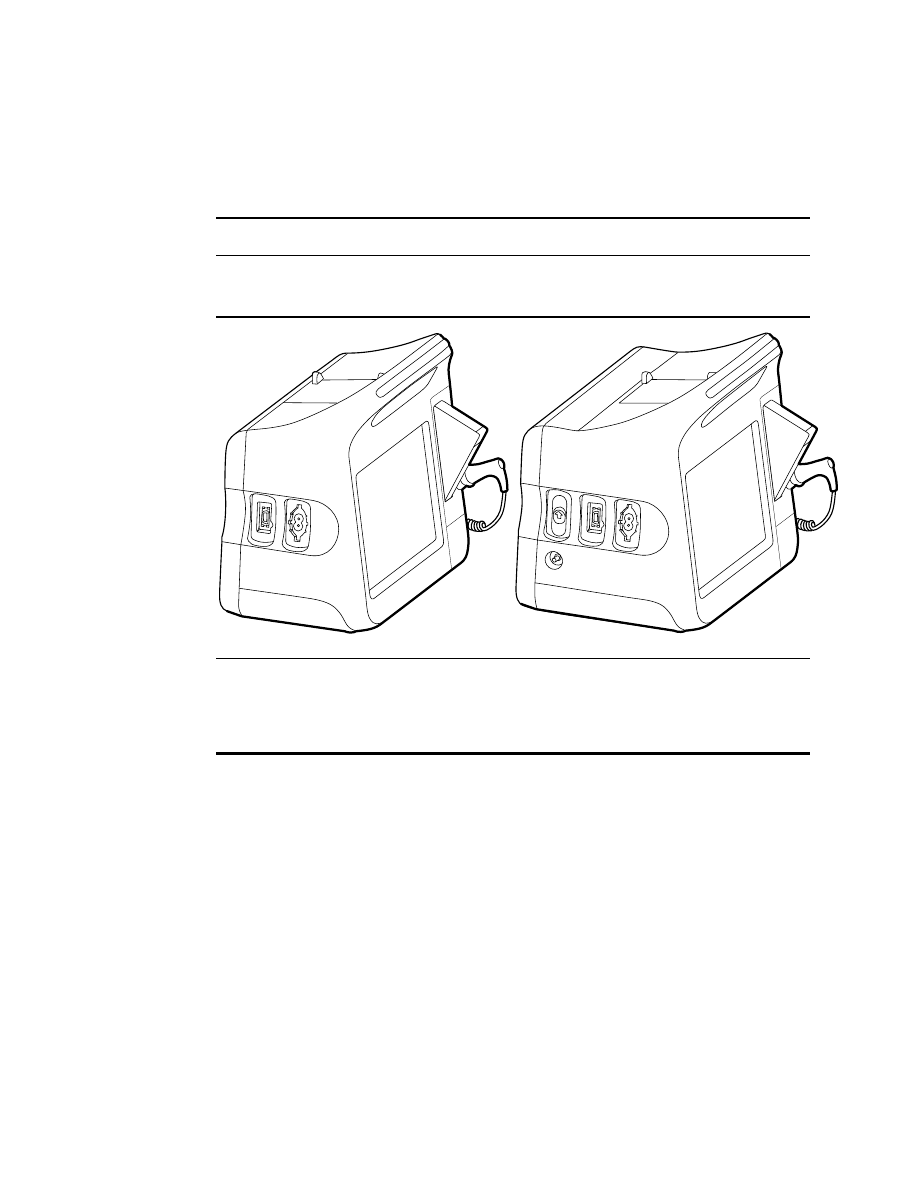

Opzioni di configurazione

Chassis standard (lato sinistro)

Supporta un massimo di due moduli

Chassis esteso (lato sinistro)

Supporta un massimo di tre moduli

Componenti (dalla parte posteriore a quella anteriore):

SpO2, NIBP

Vuoto, NIBP (solo 6300, 6400 e 6500)

Componenti (dalla parte posteriore a quella anteriore):

CO2, SpO2, NIBP

Vuoto, SpO2, NIBP

186  Sezione B

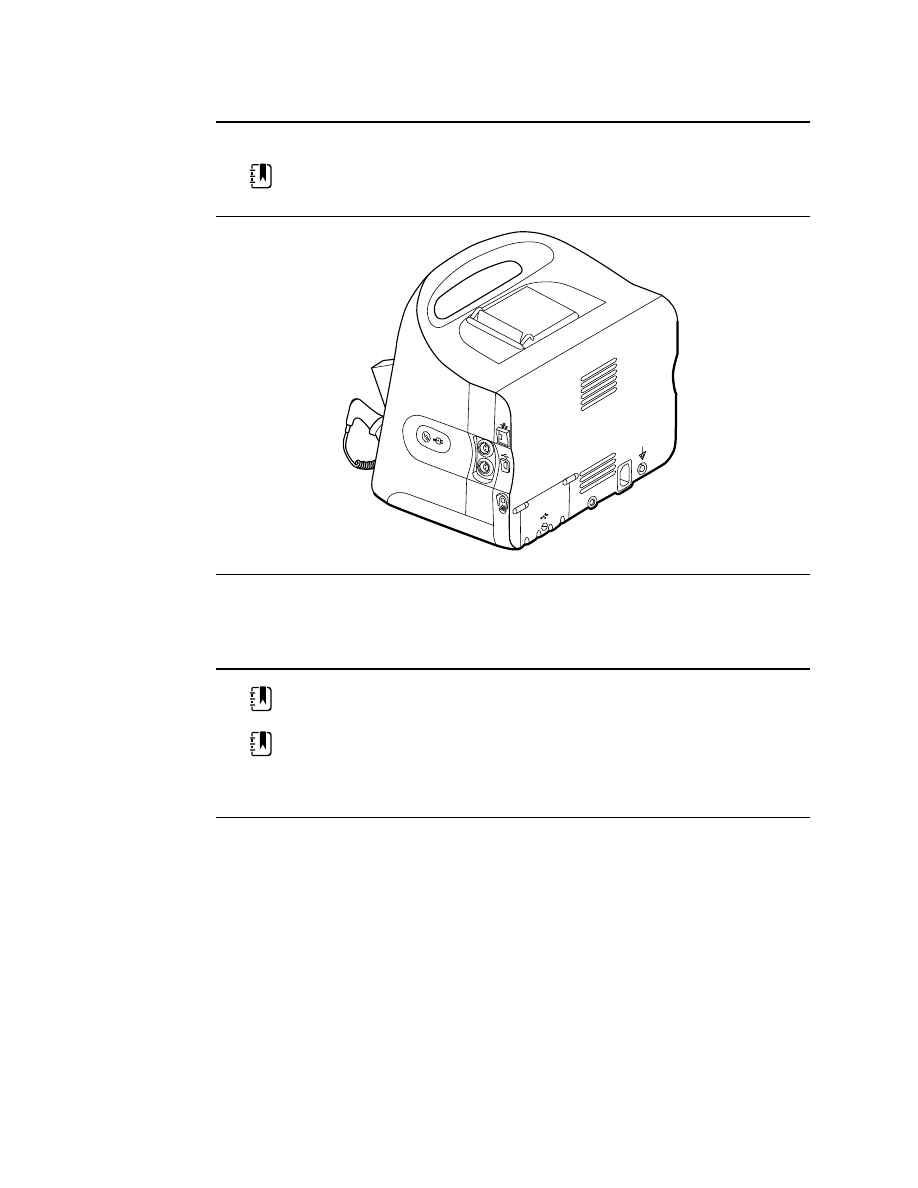

Chassis esteso (lato destro)

 supporta un massimo di un modulo

NOTA

Lo chassis standard è uguale allo chassis esteso meno lo spazio per un modulo

EarlySense, pertanto non viene presentato qui.

Componenti (dalla parte anteriore alla parte posteriore):

Pulsante di alimentazione, EarlySense, Ethernet RJ-45, client USB, chiamata infermiere

Pulsante di alimentazione, vuoto, Ethernet RJ-45, client USB, chiamata infermiere

NOTA

I monitor configurati con RRa, SpHb o CO2 non possono essere configurati con

EarlySense.

NOTA

Ethernet RJ-45 consente il collegamento cablato alla rete del computer. Il client USB

consente il collegamento a un computer esterno per l’esecuzione di test e l’aggiornamento
del software. Il componente chiamata infermiere consente il collegamento al sistema di
allarme infermiere dell’ospedale

Manuale di manutenzione

Sezione B  187

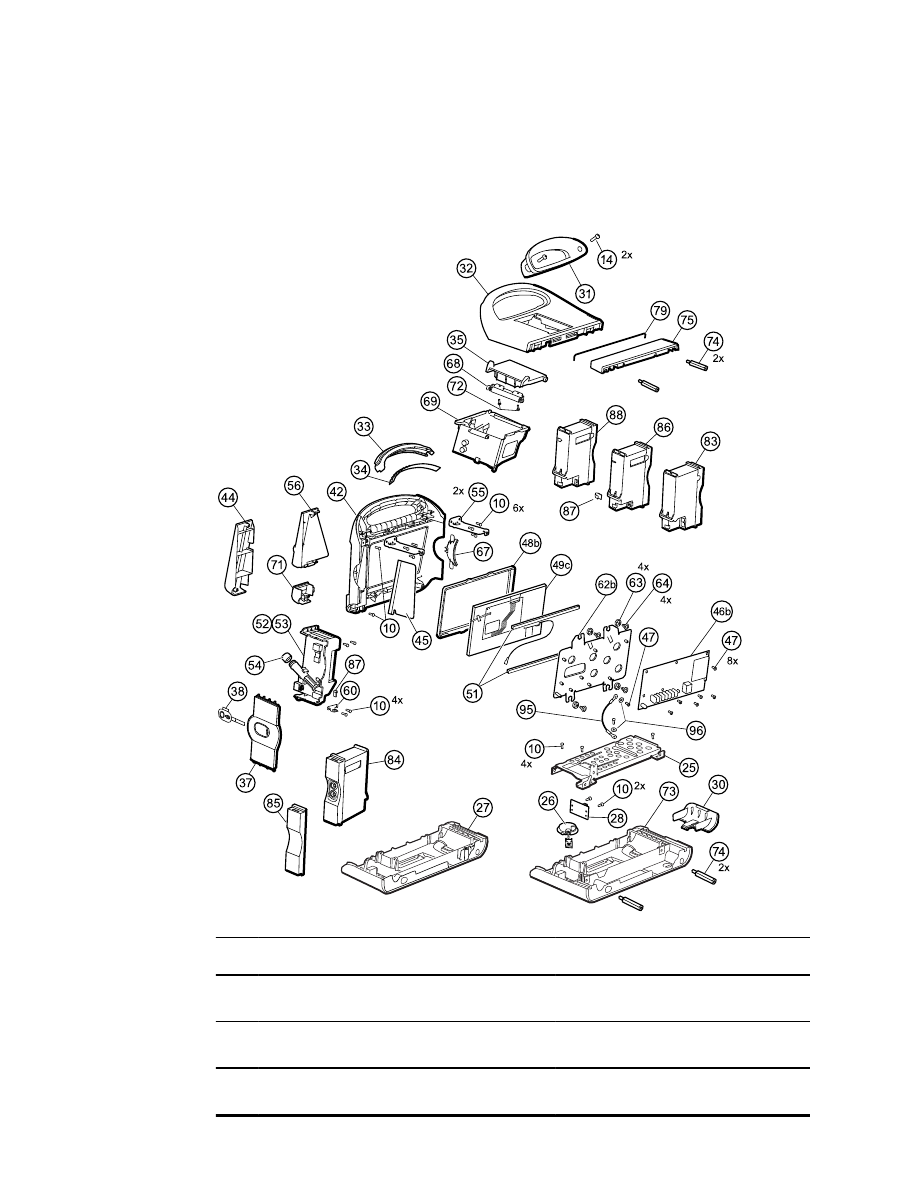

Chassis principale - Vista esplosa

Viste più dettagliate dei principali componenti dello chassis principale e tabelle che identificano le
parti specifiche sono riportate più avanti in questa sezione, prima della procedura di smontaggio e
delle istruzioni di riparazione associate.

n°

Elemento

n°

Elemento

10

Vite, plastite n. 4-20 X 0,500, a testa piatta Torx

54

Guarnizione pozzetto sonda

14

Vite, M4 X 10 a testa piatta con NYLOC

55

Montanti orizzontali

25

Chassis metallico dell'alloggiamento inferiore

56

Coperchio di montaggio temperatura

188  Sezione B

n°

Elemento

n°

Elemento

26

Altoparlante

60

Morsetto HSG

27

Alloggiamento inferiore

62b

Telaio del display LCD

28

Scheda connettore della batteria

63

Guarnizione, EAR - G411-1

30

Sportello batteria

64

Vite a perno, EAR G-411-1 metrico

31

Inserto maniglia

67

Inserto sinistro

32

Alloggiamento superiore

68

Rullo di alimentazione carta

33

Barra luminosa

69

Stampante

34

Scheda barra luminosa

71

Coperchio di accesso di connessione

temperatura

35

Sportello della stampante

72

Vite, M2.2X8, THRDFORM, PNH, TRX

37

Pannello laterale destro

73

Alloggiamento inferiore esteso

38

Pulsante di alimentazione e cavo flessibile

74

Stabilizzatore M4

42

Alloggiamento anteriore

75

Estensione superiore alloggiamento

44

Pannello di chiusura temperatura

79

Guarnizione alloggiamento superiore

45

Schermo termico

83

Gruppo modulo CO2

46b

Scheda principale

84

Gruppo modulo EarlySense

47

Vite, M3 X 5 a testa piatta

85

Placca vuota

48b

Cornice del display LCD

86

Gruppo modulo SpO2

49c

Display LCD con touchscreen

87

Fermo del cavo USB

51

Tampone di schiuma

88

Gruppo modulo NIBP

52

Modulo della temperatura

95

Filo di terra del telaio del display LCD

Manuale di manutenzione

Sezione B  189
