Welch Allyn Connex Vital Signs Monitor 6000 Series. Manuale di manutenzione (Versioni software 2.0X - 2.4X) - 9

n°

Elemento

n°

Elemento

25

Chassis metallico dell'alloggiamento inferiore

55

Montanti orizzontali

26

Altoparlante

56

Coperchio di montaggio temperatura

27

Alloggiamento inferiore

60

Morsetto HSG

28

Scheda connettore della batteria

62

Telaio del display LCD

30

Sportello batteria

63

Guarnizione, EAR - G411-1

31

Inserto maniglia

64

Vite a perno, EAR G-411-1 metrico

32

Alloggiamento superiore

65

Morsetto, cavo 3/16 X 3/8 di larghezza X 3/4 di

lunghezza

33

Barra luminosa

66

Rondella, M3

34

Scheda barra luminosa

67

Inserto sinistro

35

Sportello della stampante

68

Rullo di alimentazione carta

37

Pannello laterale destro

69

Stampante

38

Pulsante di alimentazione e cavo flessibile

71

Coperchio di accesso di connessione

temperatura

42

Alloggiamento anteriore

72

Vite, M2.2X8, THRDFORM, PNH, TRX

44

Pannello di chiusura temperatura

73

Alloggiamento inferiore esteso

45

Schermo termico

74

Stabilizzatore M4

46

Scheda principale

75

Estensione superiore alloggiamento

47

Vite, M3 X 5 a testa piatta

79

Guarnizione alloggiamento superiore

48

Cornice del display LCD (display di 1a

generazione)

83

Gruppo modulo CO2

48b

Cornice del display LCD (display di 2a

generazione)

84

Gruppo modulo EarlySense

126  Sezione A

n°

Elemento

n°

Elemento

49

Display LCD con touchscreen (display di 1a

generazione)

85

Placca vuota

49b

Display LCD con touchscreen (display di 2a

generazione)

86

Gruppo modulo SpO2

50

Tampone di schiuma

87

Fermo del cavo USB

51

Tampone di schiuma

88

Gruppo modulo NIBP

52

Modulo della temperatura

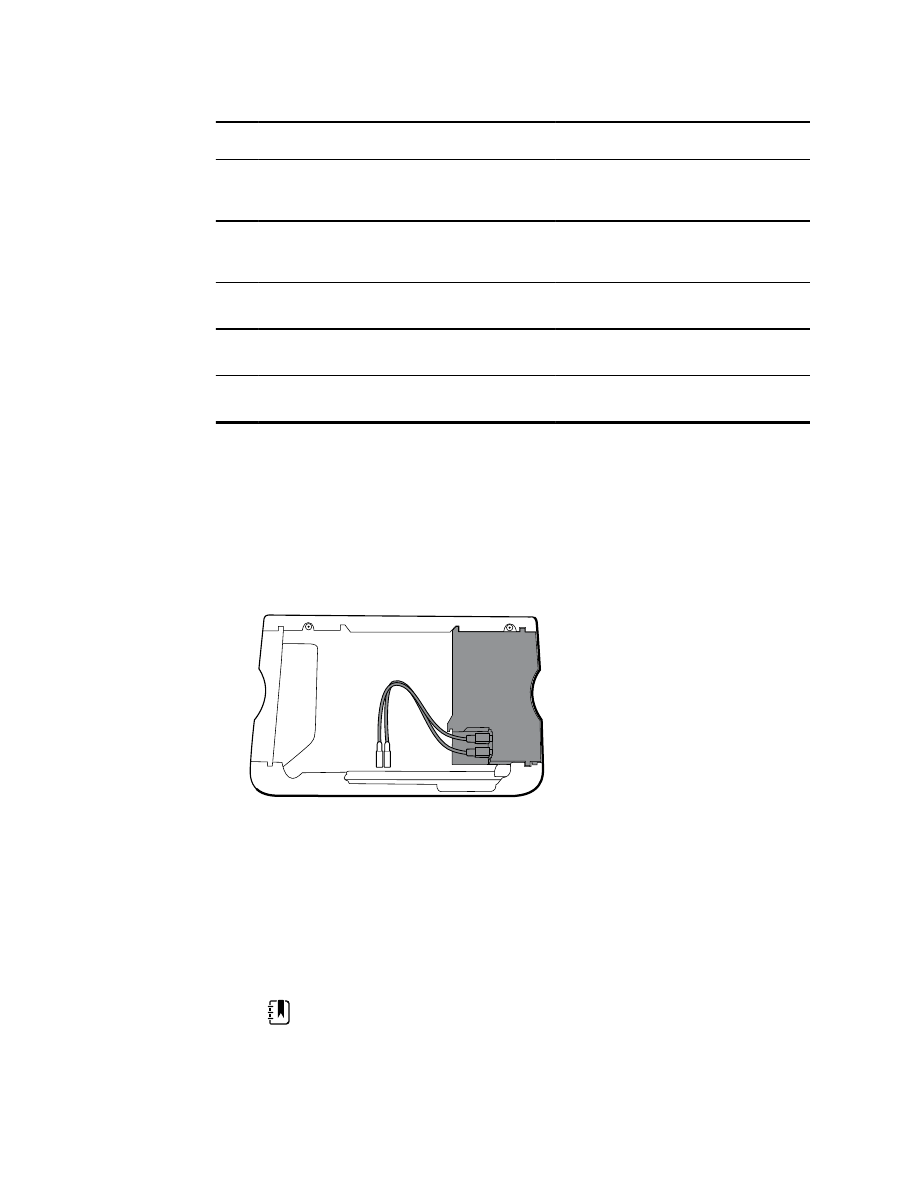

Rimozione del modulo CO2

Prima di iniziare è necessario rimuovere i seguenti elementi come descritto in questo manuale:
•

Batteria

•

Alloggiamento posteriore

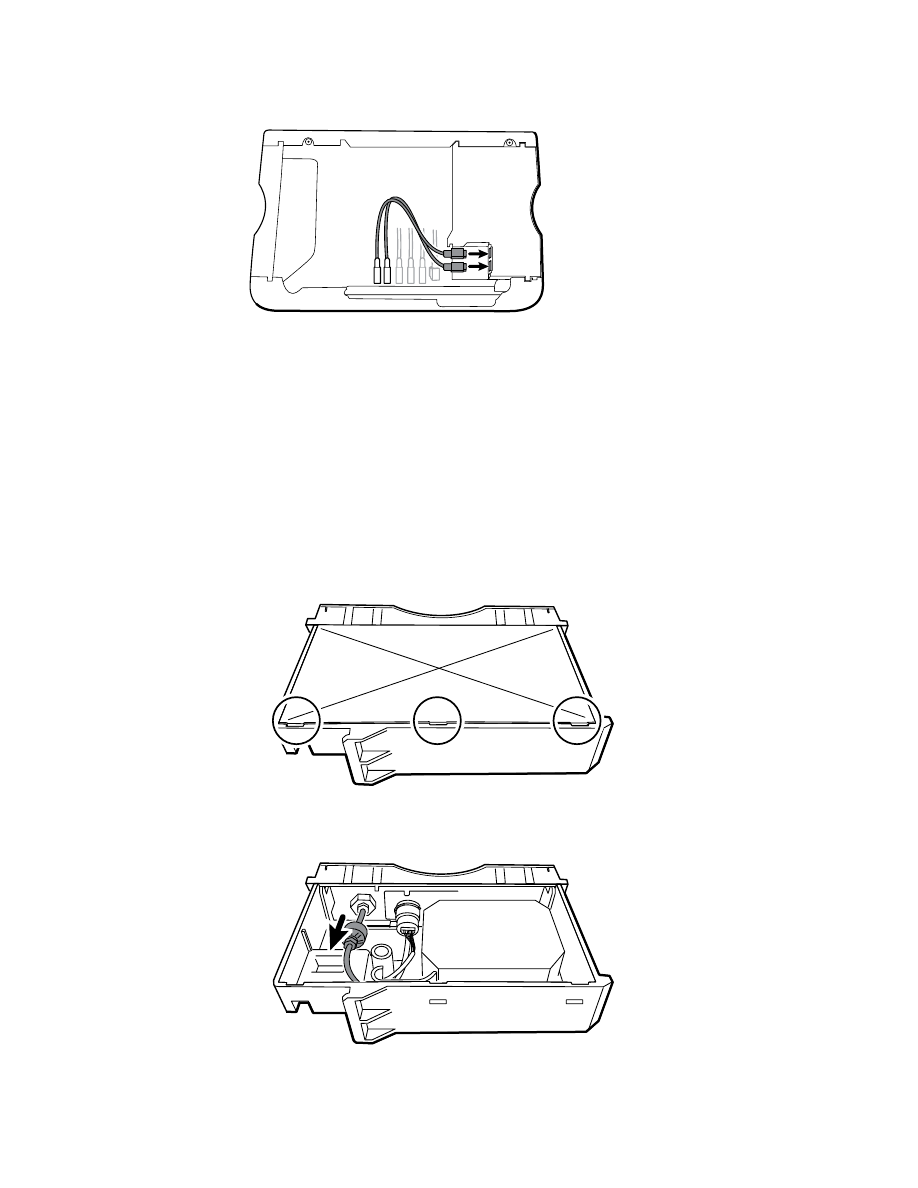

1. Scollegare i due cavi USB dal modulo CO2.

2. Far scorrere il modulo CO2 al di fuori del telaio.

Note per il rimontaggio

•

Effettuare le seguenti operazioni prima di installare il modulo CO2:

○

Installare il modulo NIBP (il modulo più vicino al display).

○

Installare il modulo SpO2.

•

Inserire il modulo CO2 nell'alloggiamento con l'etichetta del numero di serie rivolta verso l'alto.

•

Collegare i due cavi USB al modulo CO2.

NOTA

È possibile collegare i cavi USB CO2 in qualsiasi ordine alla

presa USB FSS CO2.

Manuale di manutenzione

Sezione A  127

Sostituzione della placca del modulo CO2

Prima di iniziare è necessario rimuovere i seguenti elementi come descritto in questo manuale:
•

Batteria

•

Alloggiamento posteriore

•

Modulo CO2

1. Rimuovere le due etichette di copertura che fissano il coperchio dell'alloggiamento libero

all'alloggiamento del modulo.

2. Utilizzando un cacciavite a lama piatta, sganciare i tre fermagli in plastica dall'alloggiamento

posteriore del modulo e rimuovere il coperchio dell'alloggiamento libero.

3. Scollegare il tubo di scarico dalla porta di scarico sulla placca.

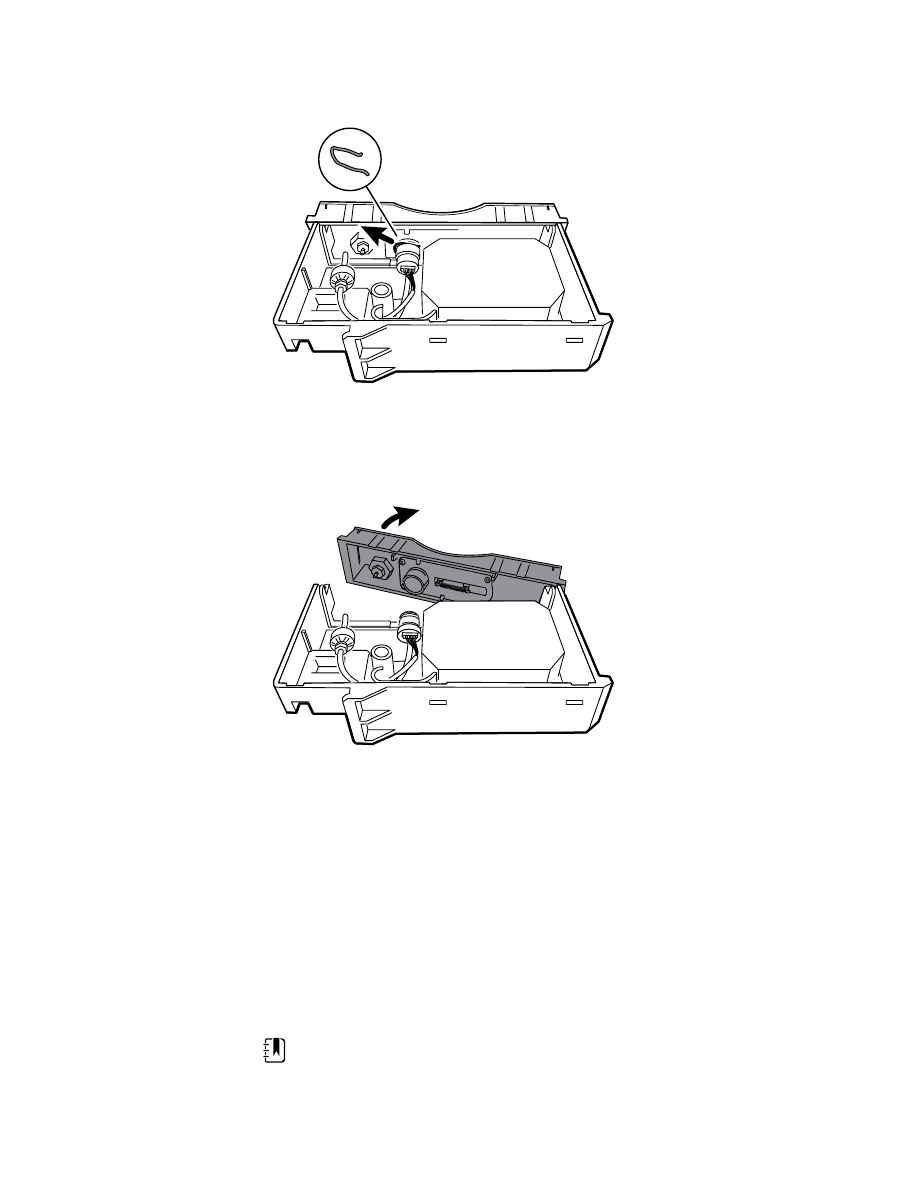

4. Rimuovere il fermaglio a molla dalla porta di ingresso e far scorrere la porta di ingresso fuori

dalla placca.

128  Sezione A

5. Rimuovere la placca:

a. Disinserire un fermaglio di plastica sull'alloggiamento posteriore del modulo dalla placca.
b. Rimuovere la placca ruotandola e allontanandola dall'alloggiamento posteriore.

6. Ispezionare la nuova placca prima di installarla:

a. Verificare che la molla sia fissata al fermo dello sportello.
b. Verificare che lo sportello si apra e si chiuda liberamente.

7. Far scorrere la nuova placca sull'alloggiamento posteriore del modulo fino a quando entrambi

i fermagli di plastica si bloccano in posizione.

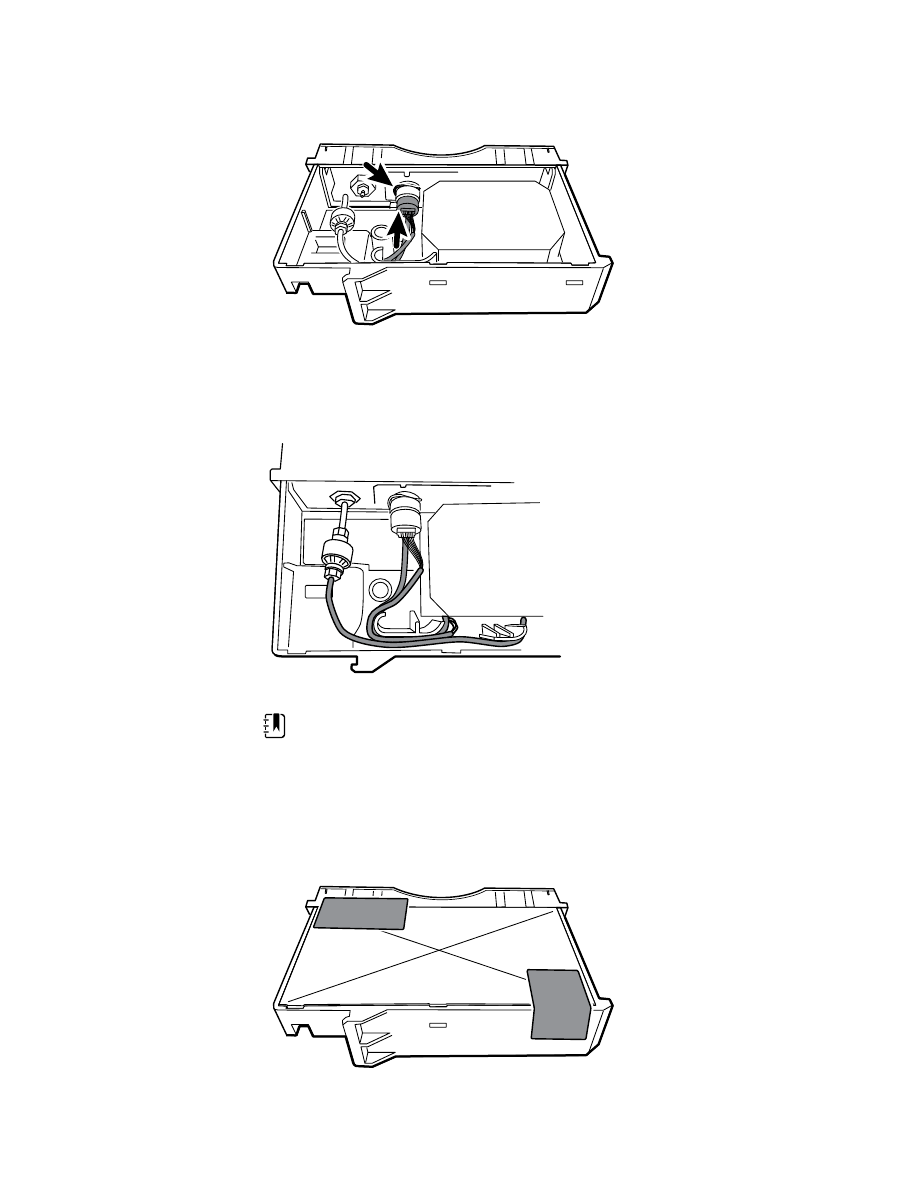

8. Installare la porta di ingresso e il fermaglio a molla:

a. Far scorrere la porta di ingresso nel contenitore della placca finché la porta è allineata alla

placca.

b. Mentre si tiene la porta in posizione, installare il fermaglio a molla sopra la porta e il

contenitore come illustrato nella figura riportata di seguito. Il fermaglio a molla viene
fissato premendo sul fermaglio dalla direzione del raccordo di scarico verso lo sportello
della placca. Verificare che il fermaglio a molla sia completamente inserito.

NOTA

Non riutilizzare il fermaglio a molla. Sostituire il fermaglio a

molla con quello nuovo in dotazione con il kit.

Manuale di manutenzione

Sezione A  129

9. Collegare il tubo di scarico alla porta di scarico.
10. Verificare che tutti i tubi e i fili vengano instradati come illustrato nella figura riportata di

seguito. Verificare inoltre che il tubo sia privo di piegature.

NOTA

Il tubo di scarico corre lungo il retro del modulo e si piega

gradualmente verso il raccordo di scarico. Il tubo di ingresso e il filo
corrono attorno all'elemento stampato verso il connettore grande.

11. Installare il coperchio dell'alloggiamento trasparente sull'alloggiamento posteriore del modulo

e premere il coperchio in posizione fino a quando i tre fermagli di plastica si bloccano in
posizione.

12. Applicare le due nuove etichette vuote alle posizioni mostrate nella figura seguente.

130  Sezione A

Rimozione del modulo EarlySense

Prima di iniziare è necessario rimuovere i seguenti elementi come descritto in questo manuale:
•

Batteria

•

Alloggiamento posteriore

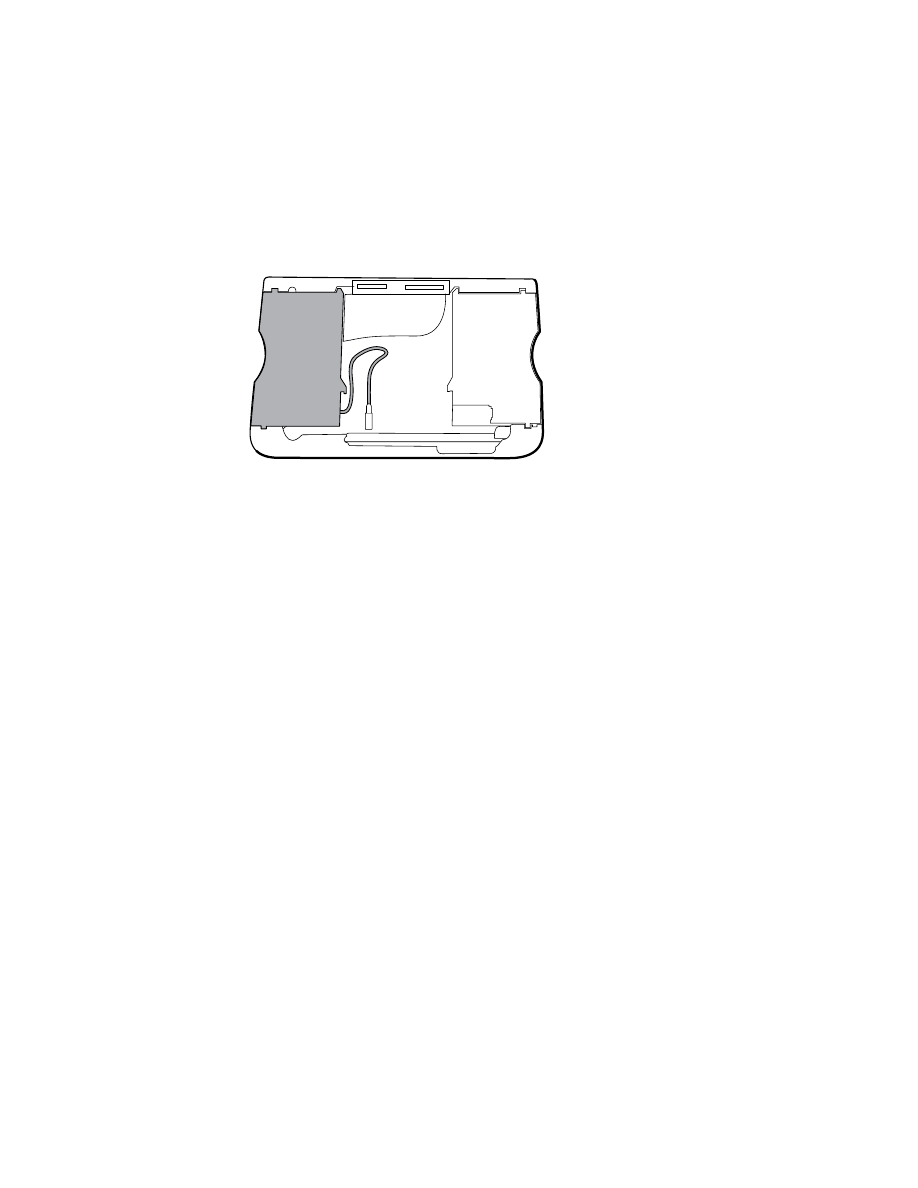

1. Scollegare il cavo USB dal modulo EarlySense.

2. Far scorrere il modulo EarlySense fuori del telaio.

Note per il rimontaggio

Inserire il modulo EarlySense nell'alloggiamento con l'etichetta del numero di serie rivolta verso il
basso.

Sostituzione del modulo EarlySense o aggiunta di un modulo EarlySense

•

Inserire il modulo EarlySense nell'alloggiamento con l'etichetta del numero di serie rivolta
verso il basso.

•

Collegare il cavo USB al modulo EarlySense.

•

Quando si aggiunge un modulo EarlySense, l'alloggiamento inferiore e il coperchio SureTemp
devono essere dotati di fori di ventilazione. Utilizzare l'alloggiamento inferiore del kit di
assistenza 105504 e il coperchio SureTemp del kit di assistenza 103542.

Rimozione del modulo SpO2

Prima di iniziare è necessario rimuovere i seguenti elementi come descritto in questo manuale:
•

Batteria

•

Alloggiamento posteriore

•

Modulo CO2 o placca di copertura

•

Modulo EarlySense (opzionale)

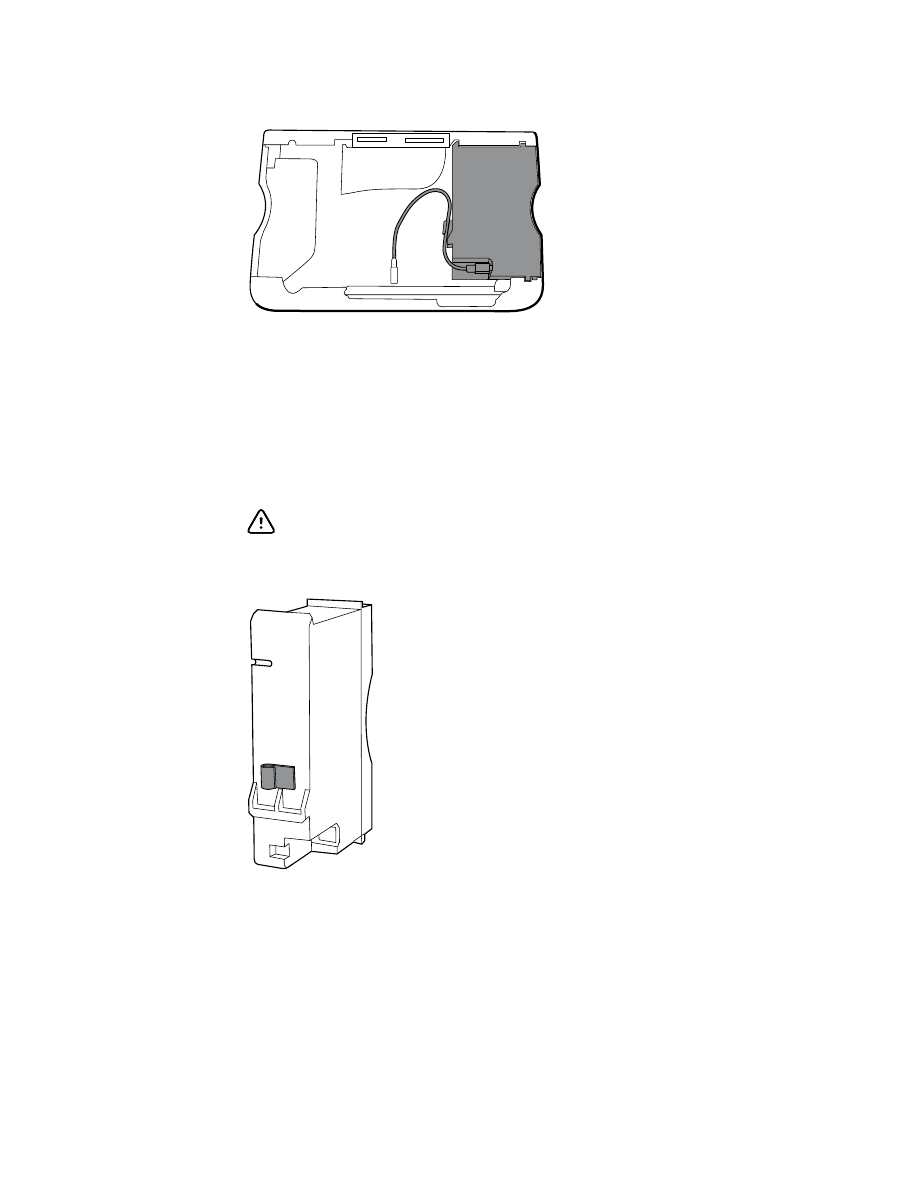

1. Scollegare il cavo USB dal modulo SpO2.
2. Rimuovere il cavo USB dalla clip di fissaggio sul modulo SpO2.

Manuale di manutenzione

Sezione A  131

3. Far scorrere il modulo SpO2 al di fuori del telaio

Note per il rimontaggio

•

Installare il modulo NIBP (il modulo più vicino al display)

 prima di

 installare il modulo SpO2.

•

Inserire il modulo SpO2 nell'alloggiamento con l'etichetta del numero di serie rivolta verso
l'alto.

Quando si sostituisce il modulo SpO2 o si aggiunge un modulo SpO2

AVVISO

Accertarsi che il modulo disponga dell'opzione corretta (Sensore Masimo

o Sensore Nellcor).

•

Sul retro del modulo SpO2, pulire la superficie alla quale verrà applicata la clip di fissaggio
(vedere la figura di seguito) e applicare la clip.

•

Inserire il modulo SpO2 nell'alloggiamento con l'etichetta del numero di serie rivolta verso
l'alto.

•

Collegare il cavo USB al modulo SpO2.

•

Fissare il cavo USB alla clip di fissaggio sul modulo SpO2.

Rimozione del modulo NIBP

Prima di iniziare è necessario rimuovere i seguenti elementi come descritto in questo manuale:
•

Batteria

•

Alloggiamento posteriore

132  Sezione A

•

Modulo CO2 o placca di copertura

•

Modulo EarlySense (opzionale)

•

Modulo SpO2 o placca di copertura

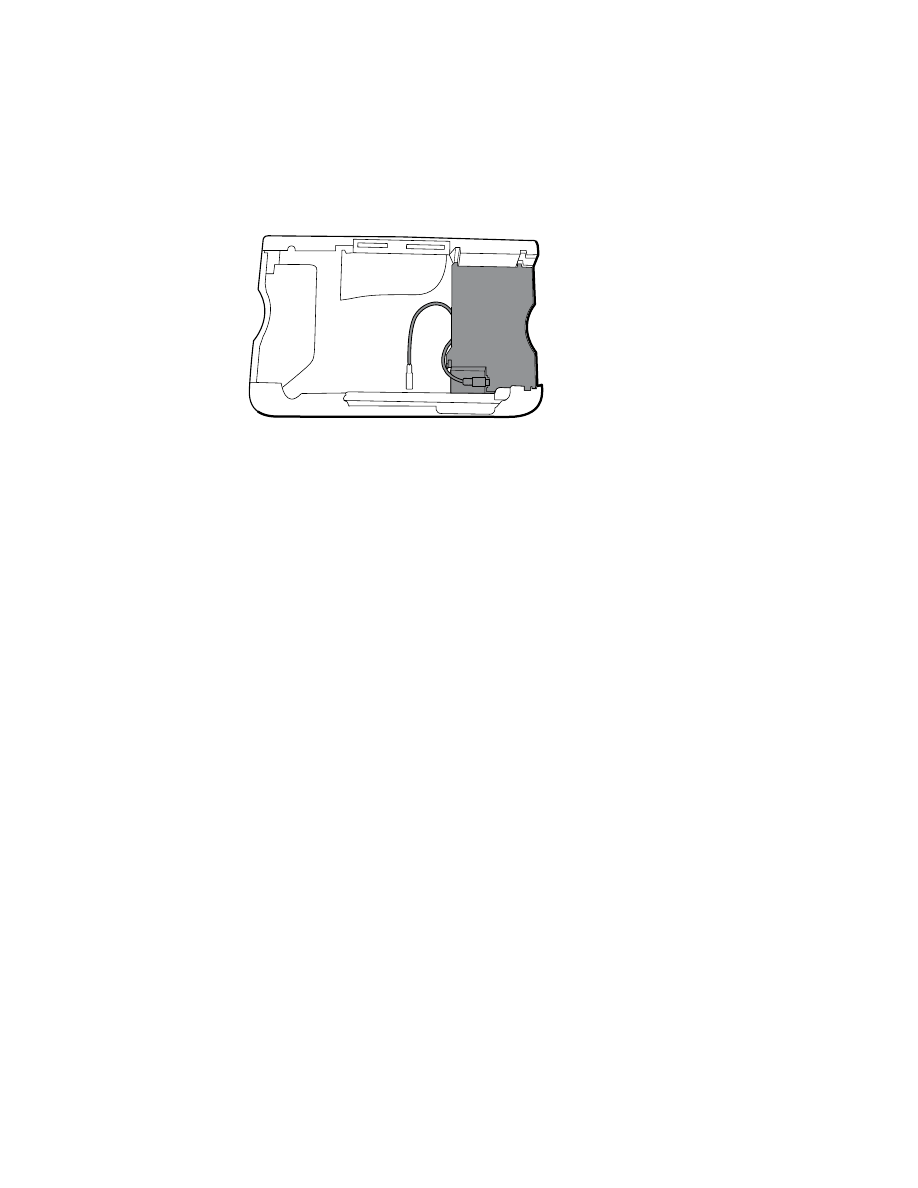

1. Scollegare il cavo USB dal modulo NIBP.

2. Far scorrere il modulo NIBP fuori del telaio.

Note per il rimontaggio

•

Installare il modulo NIBP (il modulo più vicino al display)

prima di

 installare i moduli SpO2 e

CO2.

•

Inserire il modulo NIBP nell'alloggiamento con l'etichetta del numero di serie rivolta verso
l'alto.

•

Collegare il cavo USB al modulo NIBP.

•

Se originariamente installato, installare il pannello di chiusura facendolo scorrere
nell'alloggiamento.

Rimozione dell'alloggiamento inferiore

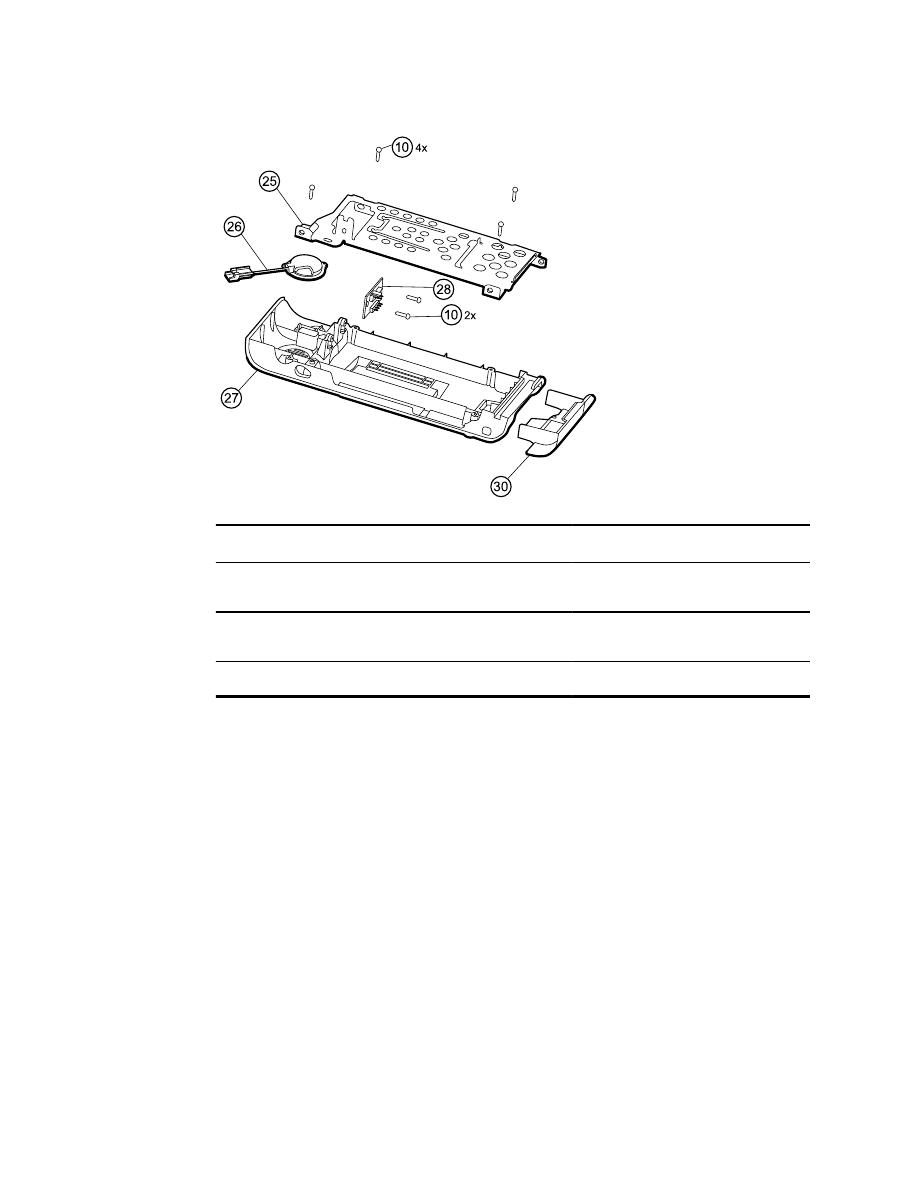

Alloggiamento inferiore per chassis standard

Manuale di manutenzione

Sezione A  133

N.

Numero

N.

Numero

10

Vite, plastite n. 4-20 X 0,500, a testa piatta

Torx

27

Alloggiamento inferiore

25

Chassis metallico dell'alloggiamento

inferiore

28

Scheda connettore della batteria

26

Altoparlante

30

Sportello batteria

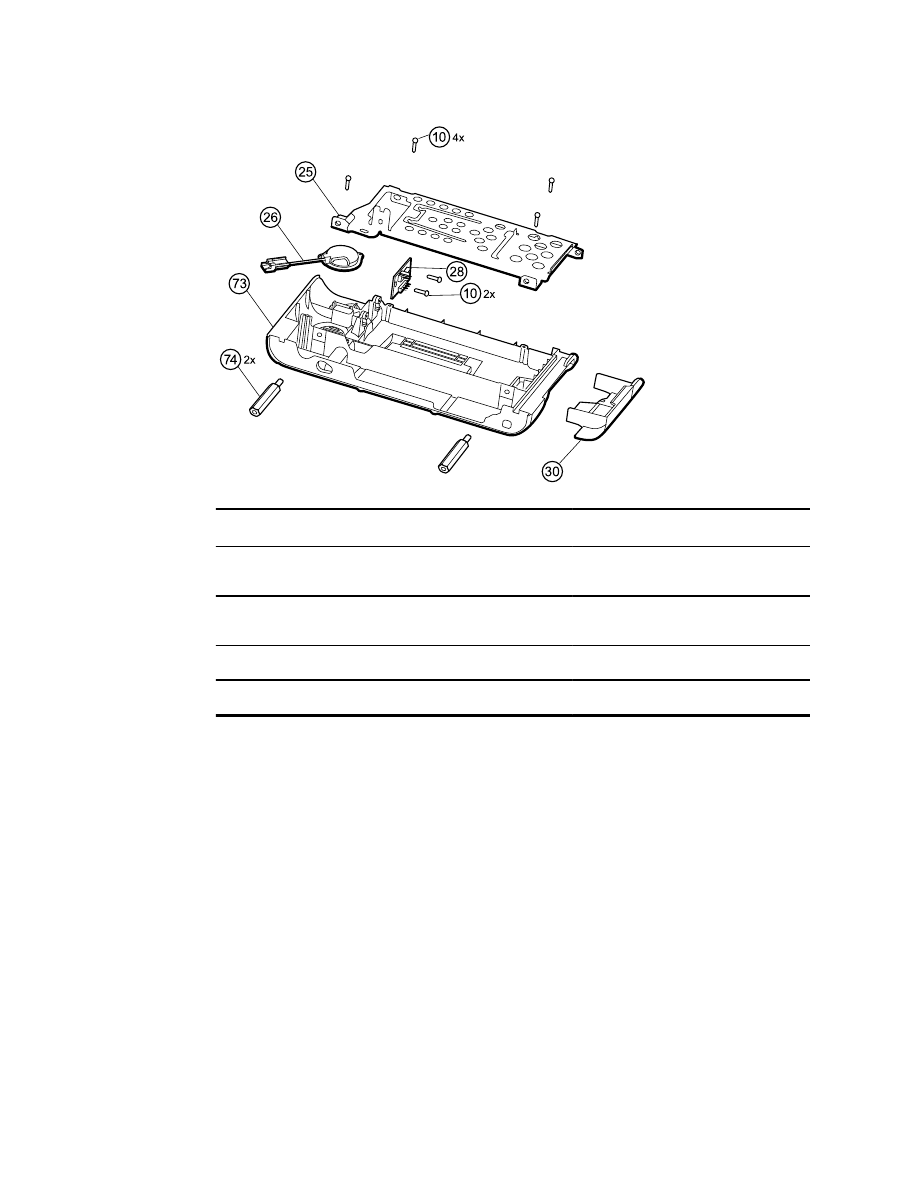

Alloggiamento inferiore esteso per chassis esteso

134  Sezione A

N.

Numero

N.

Numero

10

Vite, plastite n. 4-20 X 0,500, a testa piatta

Torx

30

Sportello batteria

25

Chassis metallico dell'alloggiamento

inferiore

73

Alloggiamento inferiore esteso

26

Altoparlante

74

Stabilizzatore M4

28

Scheda connettore della batteria

Prima di iniziare è necessario rimuovere i seguenti elementi come descritto in questo manuale:
•

Batteria

•

Alloggiamento posteriore

•

Modulo CO2 o placca di copertura

•

Modulo EarlySense

•

Modulo SpO2 o placca di copertura

•

Modulo NIBP

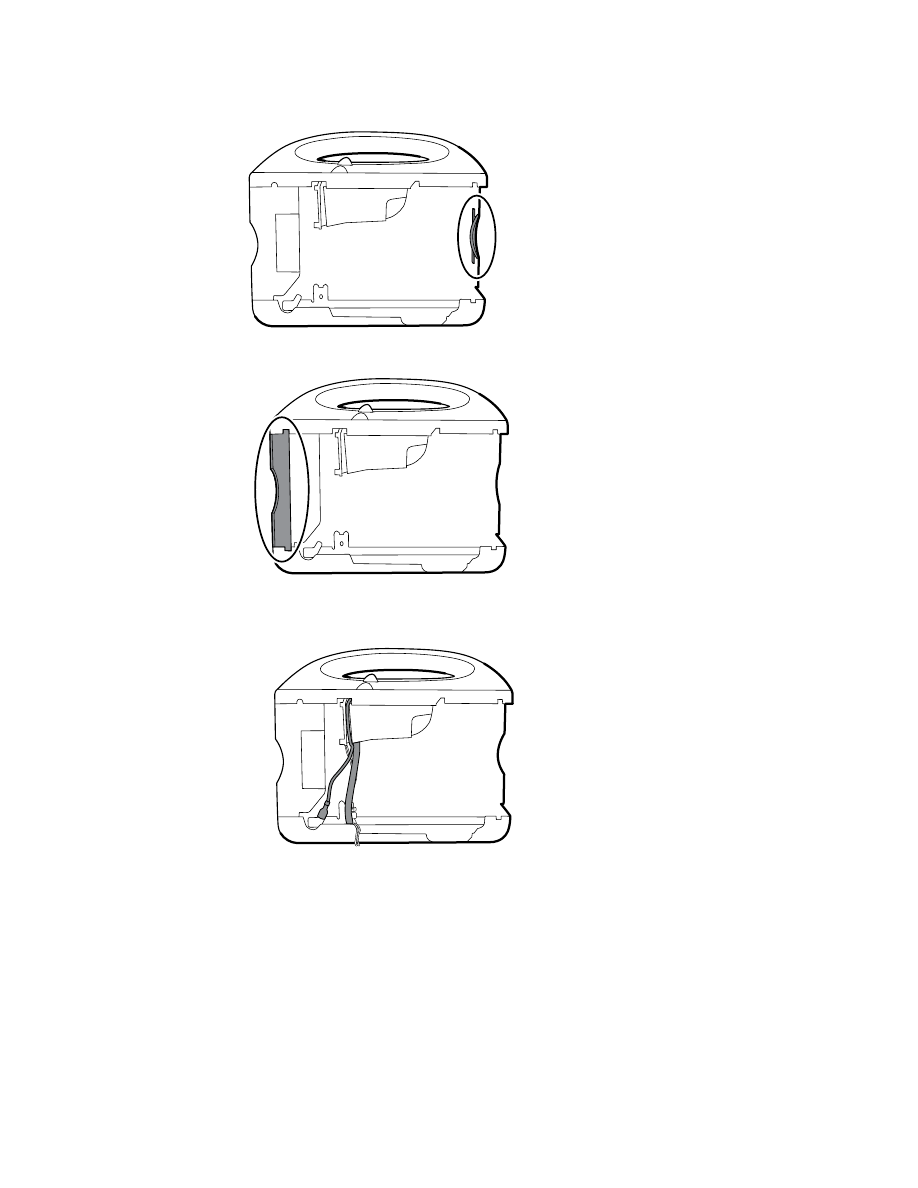

1. Rimuovere l'inserto cerchiato nella figura riportata di seguito.

Manuale di manutenzione

Sezione A  135

2. Se il modello in uso dispone di uno chassis esteso, rimuovere l'inserto illustrato di seguito.

3. Se il modello in uso dispone di una stampante, effettuare le seguenti operazioni:

a. Rimuovere il tubo di scarico situato tra la stampante e la piastra inferiore.

b. Scollegare il filo di terra della stampante dal capocorda di terra sulla piastra inferiore.

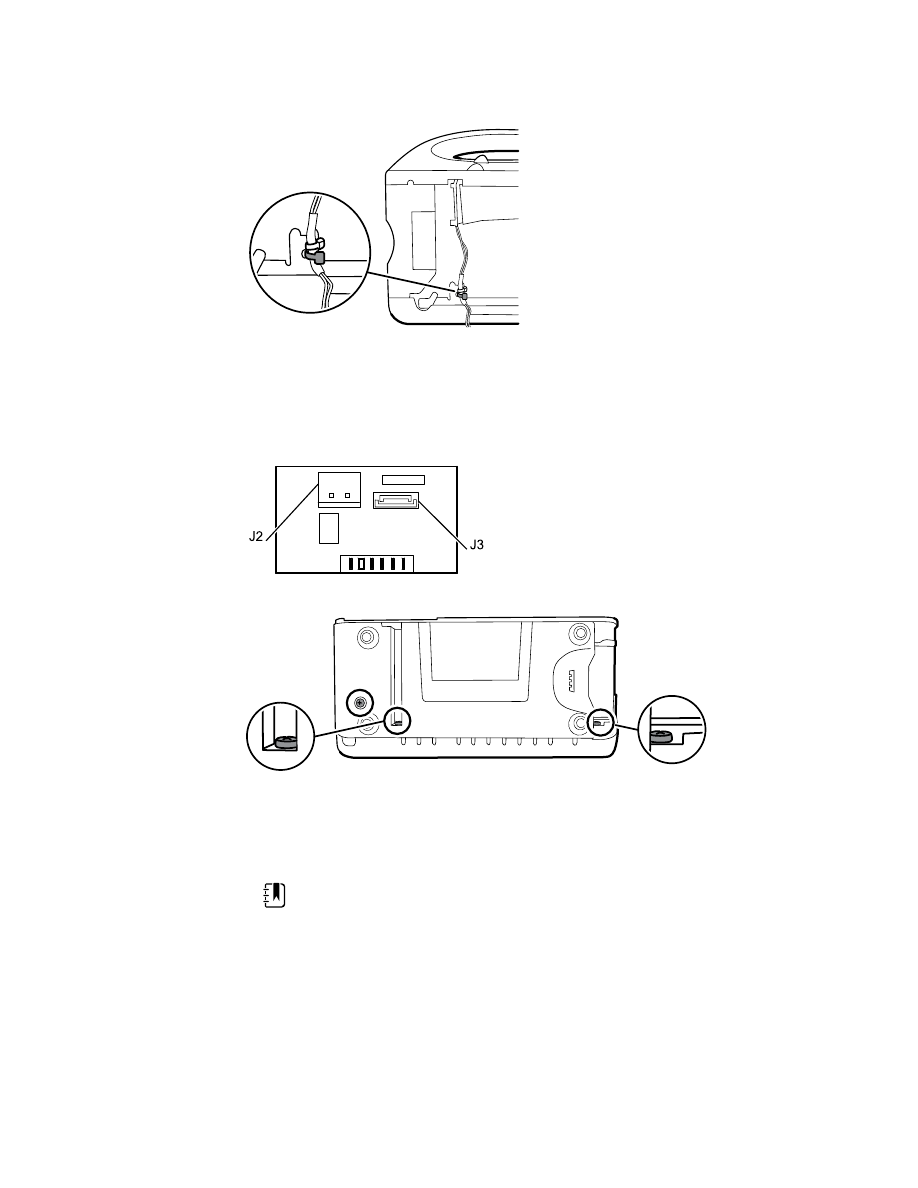

4. Tagliare la fascetta fermacavi che fissa il sistema di cavi principale alla staffa inferiore. Questa

fascetta fermacavo si trova al di sotto della fascetta fermacavo del sistema di cavi principale.

136  Sezione A

5. Tirare fuori il cavo dell'altoparlante da dietro la staffa inferiore e scollegare il cavo

dell'altoparlante (26) dal sistema di cavi principale.

6. Scollegare i seguenti elementi sulla scheda connettore della batteria:

a. Cavo di alimentazione della batteria dal connettore J2.
b. Cavo della batteria intelligente dal connettore J3.

7. Rimuovere le seguenti viti:

•

Vite dell'alloggiamento inferiore.

•

Due viti che fissano il gruppo dell'alloggiamento inferiore dall'alloggiamento anteriore.

8. Rimuovere l'alloggiamento inferiore.
9. Smontare l'alloggiamento inferiore.

NOTA

Smontare l'alloggiamento inferiore solo se si intende

sostituire la scheda connettore della batteria o l'altoparlante. Vedere
le istruzioni per la rimozione di tali componenti più avanti in questa
sezione.

Note per il rimontaggio

•

Quando si riposiziona l'alloggiamento inferiore di uno chassis esteso, utilizzare una chiave a
bussola da 8 mm e una chiave dinamometrica calibrata per 12,0 pollici-libbra ±1,0 pollici-libbra
per fissare gli stabilizzatori (74).

Manuale di manutenzione

Sezione A  137

•

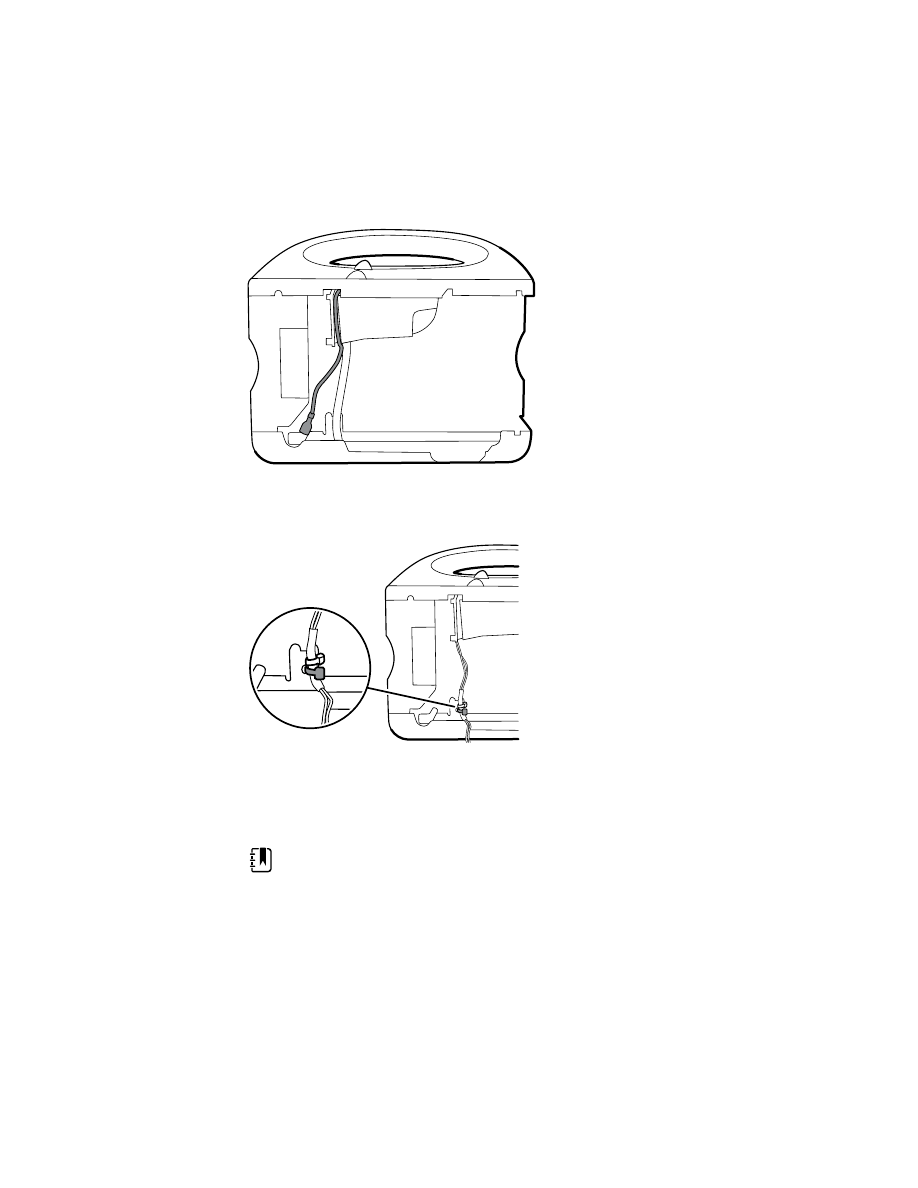

Collegare il cavo dell'altoparlante al cavo più breve del sistema di cavi principale (il cavo più
vicino alla fascetta fermacavo). Riporre il cavo dietro il terminale del filo di terra. Assicurarsi che
il cavo dell'altoparlante sia posizionato nel canale.

•

Se è installata una stampante, far passare il cavo di messa a terra della stampante attraverso il
canale sull'alloggiamento della stampante.

•

Fissare il sistema di cavi principale alla staffa sull'alloggiamento inferiore utilizzando una
fascetta fermacavi. Posizionare la fascetta fermacavi appena al di sotto della fascetta fermacavi
del sistema di cavi principale. Utilizzare l'apposita pinza per fissare la fascetta.

•

Se il modello in uso presenta uno chassis esteso, orientare l'inserto in modo che, quando è
installato, sia allineato al pannello contenente il pulsante di accensione.

Sostituzione dell'alloggiamento inferiore

NOTA

L'alloggiamento inferiore, o l'alloggiamento inferiore esteso, deve essere

sostituito da un centro di assistenza Welch Allyn . per garantire un'etichettatura
corretta.

Rimozione dell'altoparlante

Prima di iniziare è necessario rimuovere i seguenti elementi come descritto in questo manuale:
•

Batteria

•

Alloggiamento posteriore

•

Modulo CO2 o placca di copertura

•

Modulo EarlySense

•

Modulo SpO2 o placca di copertura

138  Sezione A

•

Modulo NIBP

•

Alloggiamento inferiore

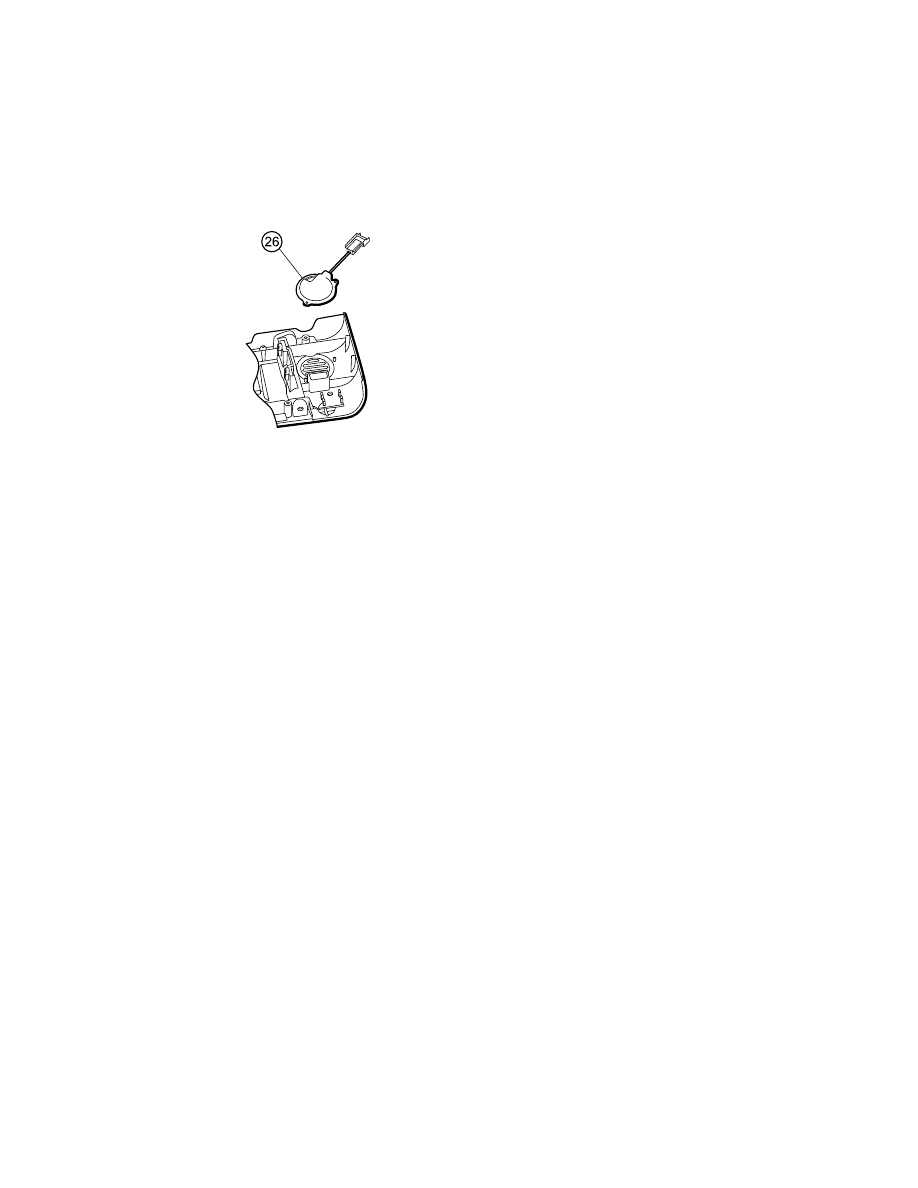

1. Rimuovere lo chassis metallico per accedere più facilmente all'altoparlante.
2. Rimuovere l'altoparlante (26) dall'alloggiamento inferiore.

3. Rimuovere eventuale materiale residuo della guarnizione e pulire la superficie con alcol

isopropilico al 70%.

Quando si sostituisce l'altoparlante

1. Rimuovere la carta in modo da esporre l'adesivo sulla guarnizione.
2. Allineare i fori dell'altoparlante con i piedini sull'alloggiamento inferiore e premere

l'altoparlante in posizione.

3. Premere sul raggio esterno dell'altoparlante per assicurarsi che aderisca correttamente

all'alloggiamento inferiore.

Rimozione della scheda connettore della batteria

Prima di iniziare è necessario rimuovere i seguenti elementi come descritto in questo manuale:
•

Batteria

•

Alloggiamento posteriore

•

Modulo CO2 o placca di copertura

•

Modulo EarlySense

•

Modulo SpO2 o placca di copertura

•

Modulo NIBP

•

Alloggiamento inferiore

Rimuovere le due viti Torx (10) che fissano la scheda connettore della batteria (28)
all'alloggiamento inferiore utilizzando un cacciavite Torx n. 10.

Manuale di manutenzione

Sezione A  139

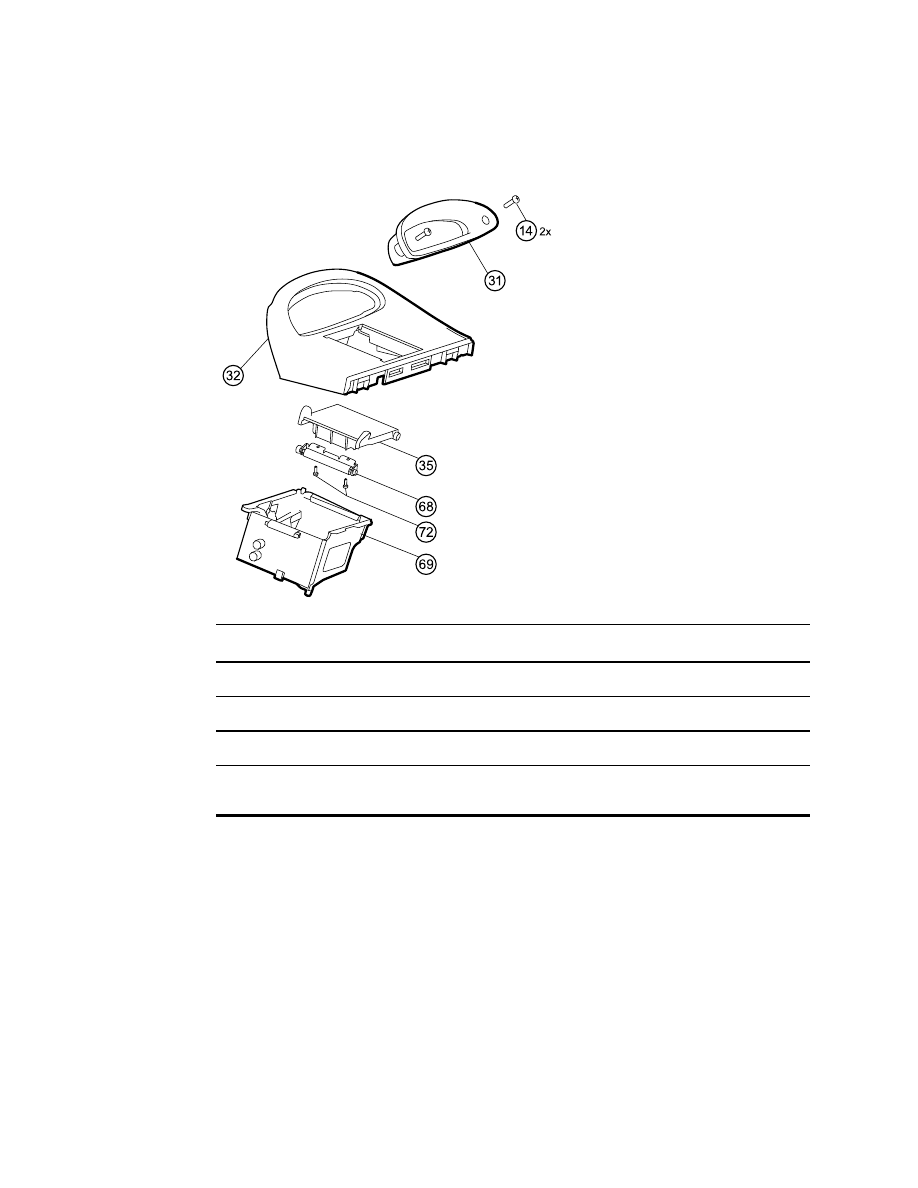

Rimozione dell'alloggiamento superiore

Alloggiamento superiore

N.

Numero

N.

Numero

14

Vite, M4 X 10 a testa piatta con NYLOC

68

Rullo di alimentazione carta

31

Inserto maniglia

69

Alloggiamento stampante

32

Alloggiamento superiore

72

Vite, M2.2X8, Thrdform, PNH, TRX

35

Sportello della stampante

Non

mostrato

Copertura dello sportello della stampante

140  Sezione A

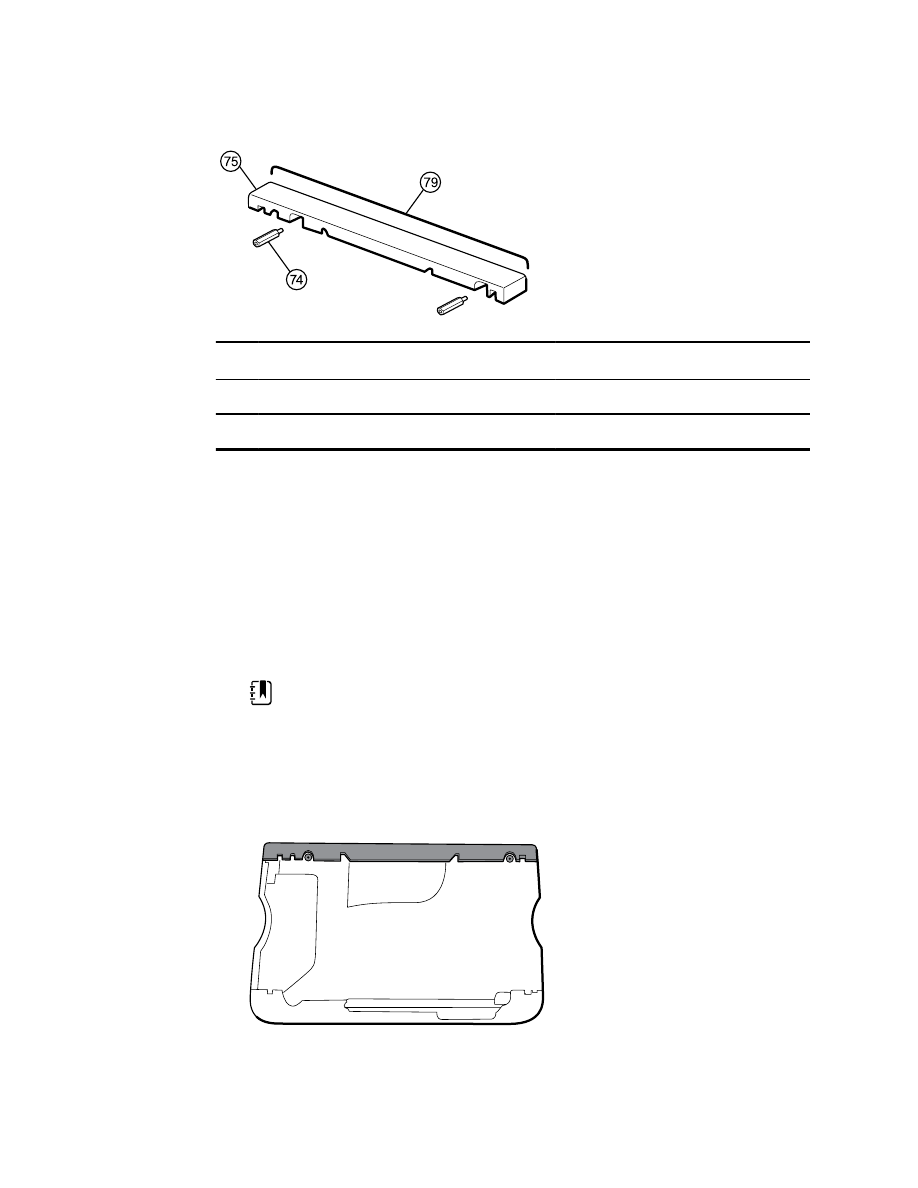

Estensione superiore alloggiamento (solo chassis esteso)

N.

Numero

N.

Numero

74

Stabilizzatore M4

79

Guarnizione alloggiamento superiore

75

Estensione superiore alloggiamento

Prima di iniziare, rimuovere i seguenti elementi come descritto in questo manuale:
•

Batteria

•

Alloggiamento posteriore

•

Modulo CO2 o placca di copertura

•

EarlySense modulo

•

Modulo SpO2 o placca di copertura

•

Modulo NIBP

•

Alloggiamento inferiore

NOTA

Non rimuovere il pannello laterale contenente il pulsante di accensione.

1. Se il modello in uso dispone di uno chassis esteso, rimuovere l'estensione superiore

dell'alloggiamento.
a. Utilizzare una chiave a bussola da 8 mm per rimuovere i due distanziatori (74) che fissano

l'estensione superiore dell'alloggiamento (75).

b. Rimuovere l'estensione superiore dell'alloggiamento.

2. Collocare il sistema di cavi principale sopra la parte superiore dell'unità per liberare i cavi USB.
3. Scollegare il connettore di alimentazione del sistema di cavi principale dal connettore J30 sulla

scheda principale.

Manuale di manutenzione

Sezione A  141
