II programma KNUTH completo / Catalogo delle produzioni (2022)

In modaliltà di sgrossatura e di finitura, i valori relativi al numero di corse di

spegnimento ed al ritorno al punto di partenza impostati dall'operatore vengono

elaborati automaticamente mediante un volantino elettronico.

Dotazione standard:

Programmazione

indicatore di posizione su 2 assi, volantino elettronico,

• Le viti a ricircolo di sfere di alta qualità ed un potente servomotore garantiscono

flangia portamola, lubrificazione centralizzata auto-

precisione di posizionamento e ripetibilità sull'asse Y

matica, carenatura di sicurezza sull'area di lavoro,

• Per operazioni d'attrezzamento e per far avanzare manualmente il mandrino di

Circuito di raffreddamento ed impianto d'aspirazione,

lavorazione la macchina dispone di un volantino elettronico

ravvivamola, banco di bilanciamento, albero di bi-

• In modalità automatica i valori di sgrossatura e di finitura, quelli relativi al numero

lanciamento, lampada a LED, piastra di bloccaggio

di corse di spegnimento ed al ritorno al punto di partenza impostati dall'operatore

elettromagnetica, viti di regolazione, attrezzi di ser-

vengono elaborati automaticamente

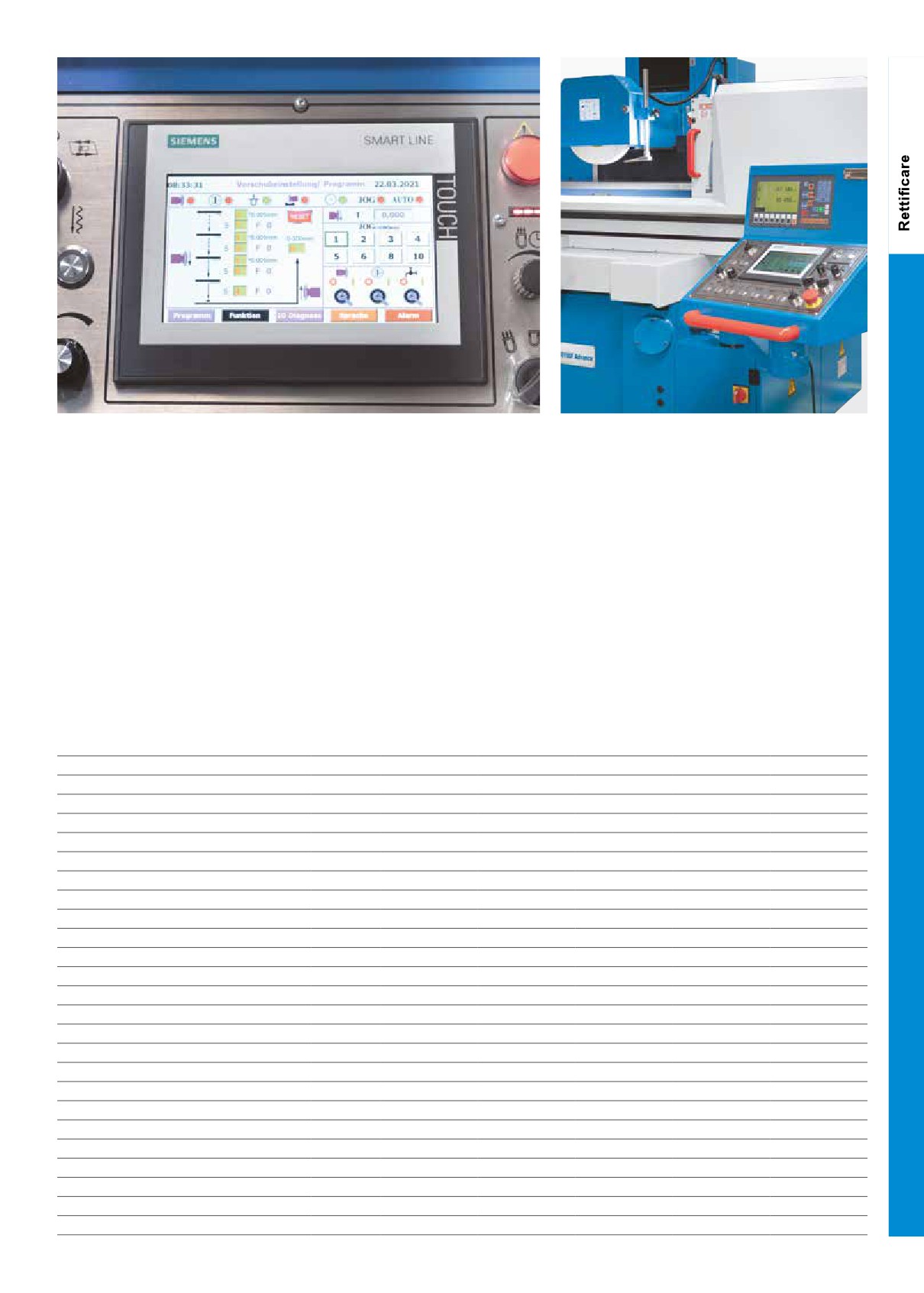

vizio, Smagnetizzatore, Controllo Siemens PLC con

touchscreen, manuale d'uso

Specifiche tecniche HFS Advance

2550 F

3063 F

4080 F

30100 F

40100 F

Area utile di lavoro

Peso max. del pezzo

180

270

500

400

600

Distanza naso mandrino - superficie tavola mm

450

580

Dimensioni tavola

508x254

635x305

813x406

1.020x300

1.020x406

Dimensioni della piastra di bloccaggio magnetica mm

500x250

600x300

800x400

1.000x300

1.000x400

Incremento minimo volantino asse Y

0,005

Incremento minimo volantino asse Z

0,02

Avanzamento trasversale automatico Z

0,1 - 8

Velocità

1/min

2.850

1.450

Avanzamento verticale automatico

0,005 - 0,05

Corsa

Corsa asse X

560

765

910

1.130

Corsa asse Y

275

340

450

340

450

Avanzamento

Avanzamento asse X idr.

m/min

7 - 23

Avanzamento rapido asse Y

mm/min

480

Avanzamento rapido asse Z

mm/min

990

Potenza d'azionamento

Potenza motore azionamento principale

2,2

Dimensioni e peso

Dimensioni della mola

200x20x31,75

350x40x127

Dimensioni (lungo x larghezza x altezza)

2,3x1,6x1,68

2,9x2,2x1,9

3,6x2,4x1,9

4,4x2,2x1,9

4,4x2,4x1,9

Peso

1.800

2.800

3.400

3.200

3.700

Nr. part.

124931

124932

124933

124941

124930

201

Maggiori informazioni su www.knuth.com

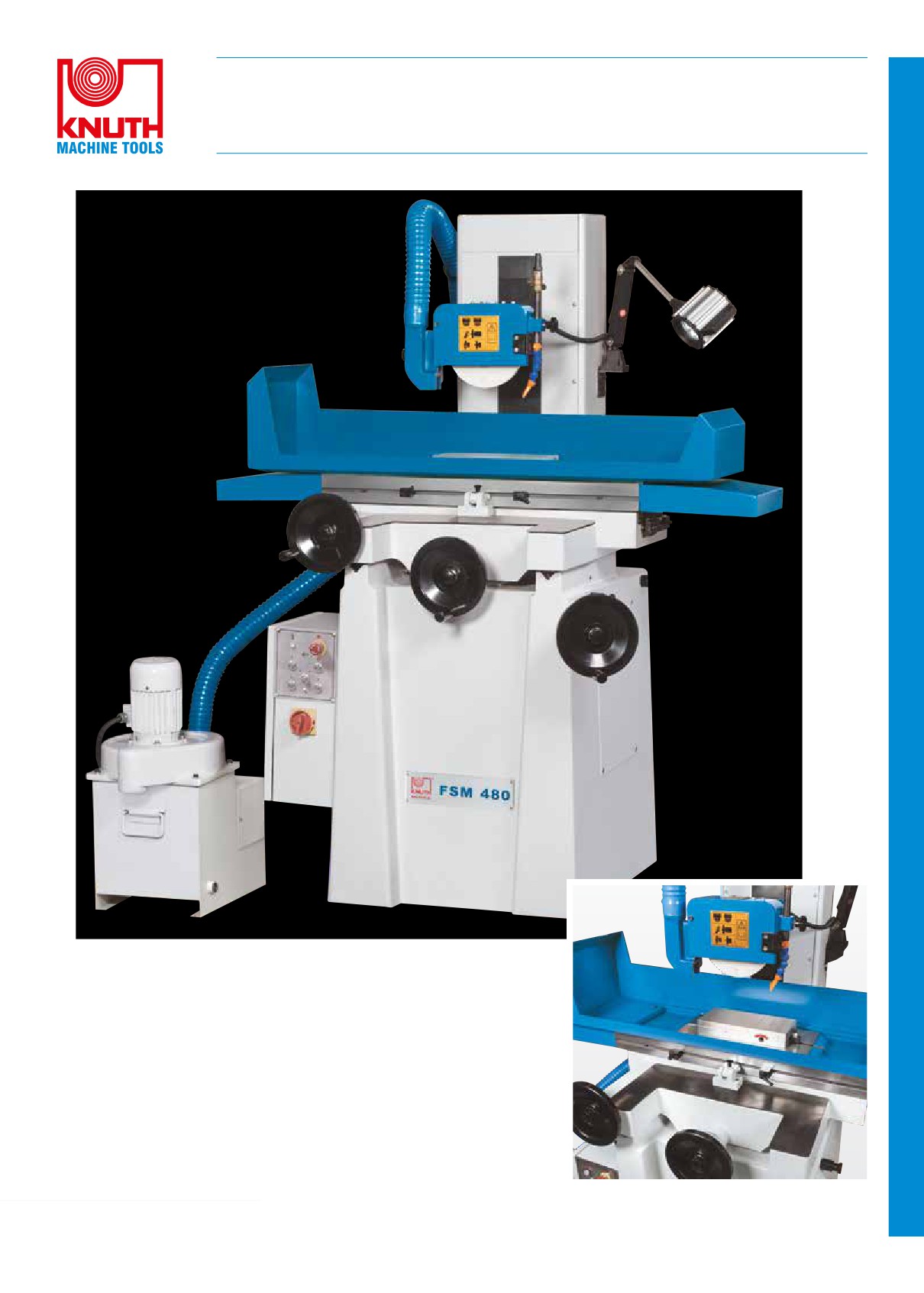

Rettificatrice per piani

FSM 480

Rettificatrice in piano da officina manuale e compatta

• il mandrino a elevata capacità portante, montato su cuscinetti a sfera angolari

pretensionati a scanalatura profonda, garantisce un funzionamento a basso tasso

di vibrazione, un elevato grado di precisione, una lunga durata e non necessita di

particolari operazioni di manutenzione

• Il motore del mandrino è bilanciato e a tenuta stagna, a elevata capacità di carico

• struttura solida a bassa vibrazione

• guide piatte e a V lungo gli assi X e Y che mantengono costantemente elevato il

livello di precisione

• avanzamento longitudinale della tavola su guida lineare a sfere

• volantini con scale graduate regolabili, per posizionamento in verticale e

trasversale con possibilità di fissare il punto di origine in qualsiasi posizione

• sistema di lubrificazione centralizzato

• parallelismo di rettifica 0,005 mm / 300 mm

Piastra di bloccaggio a magneti permanenti a poli

fitti - ideale per operazioni di rettifica di precisione

202

Maggiori informazioni su www.knuth.com

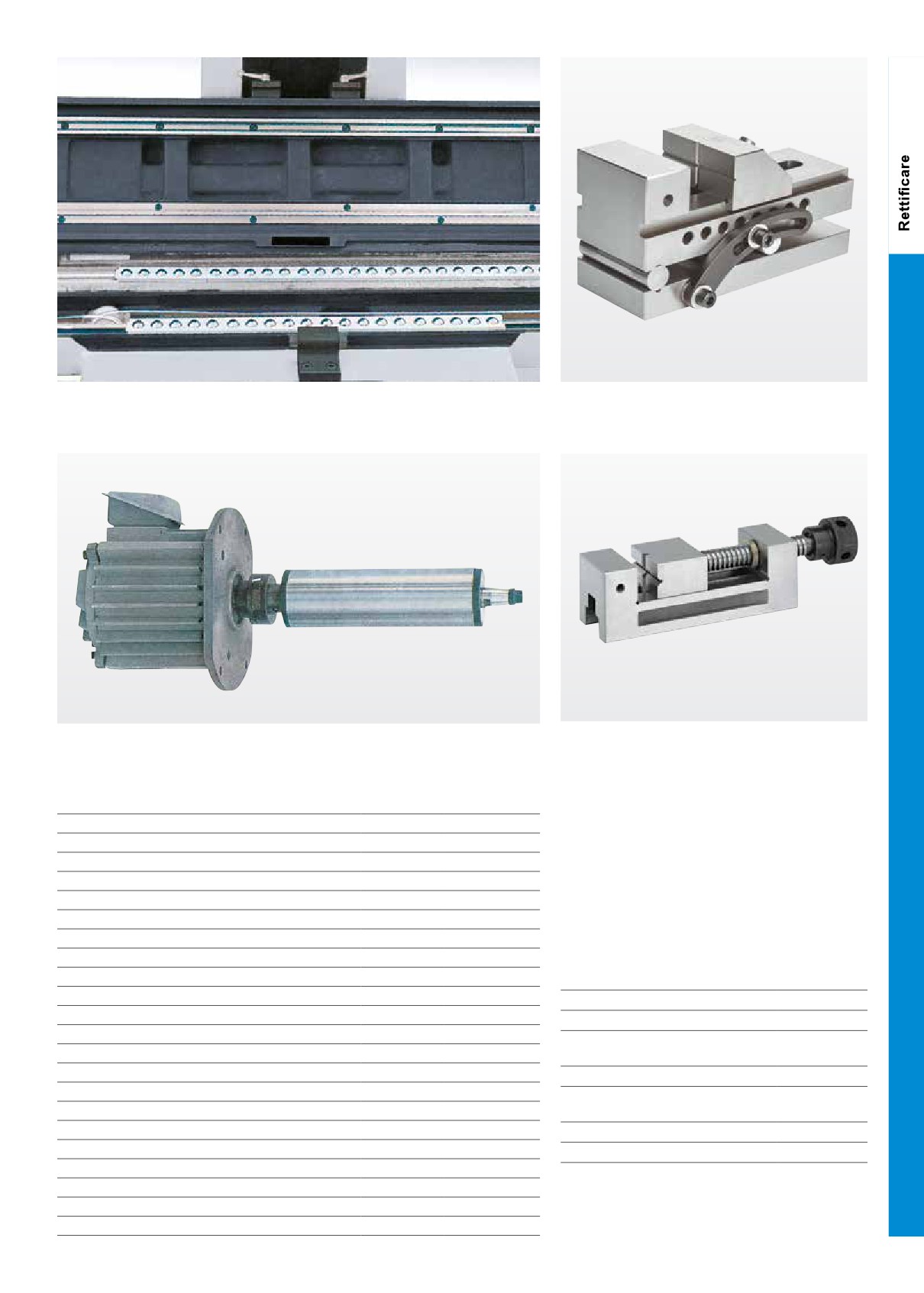

Guide a sfera lineari per un movimento tavola scorrevole e uniforme

Morsa per rettifica a regolazione angolare (nella

dotazione di serie)

Mandrino ad azionamento diretto dotato di cuscinetti di precisione di alta qualità

In fig. PSG (optional)

Specifiche tecniche

FSM 480

Dotazione standard:

Area utile di lavoro

dispositivo d'aspirazione, lampada, piastra di bloc-

Dimensioni tavola

210x450

caggio magnetica, ravvivamole diamantato, albero

Distanza asse mandrino - superficie tavola

450

di bilanciamento, banco di bilanciamento, morsa per

Corsa

rettifica ad angolazione regolabile, supporto estrattore

Corsa asse X

480

mola, attrezzi di servizio, manuale d'uso

Corsa asse Y

230

Avanzamento per ogni rotazione del volantino, asse X

Avanzamento per ogni rotazione del volantino, asse Y

Avanzamento per ogni rotazione del volantino, asse Z

Optional

Nr. par t.

Avanzamento

• Refrigerante concentrato 5l

103184

Incremento minimo volantino asse X

0,02

• PSG 50

128826

Divisione anello graduato asse Y

0,02

• Set di calibri a blocchetto paralleli,

129000

Divisione anello graduato asse Z

0,005

83 pz

Precisioni

• Set di strumenti di misurazione M5

108344

Rugosità

µm Ra

>= 0,63

• Blocco prismatico angolare di

128930

Potenza d'azionamento

precisione

Potenza motore azionamento principale

1,5

• Prisma magnetico I

108880

Dimensioni e peso

• Supporto idraulico per misurazioni

108810

Dimensioni della mola

200x13x32

Peso

730

Nr. part.

122802

203

Maggiori informazioni su www.knuth.com

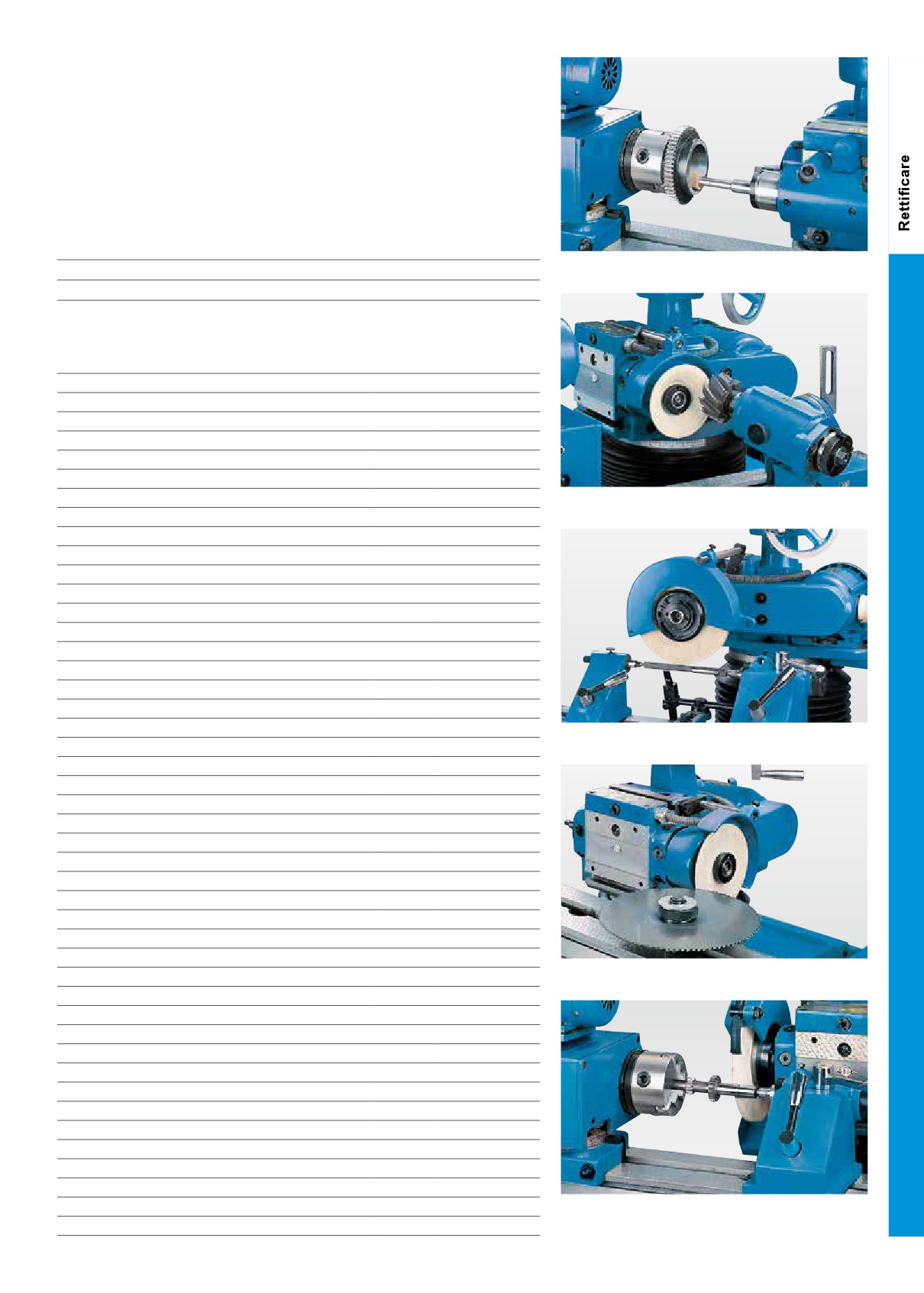

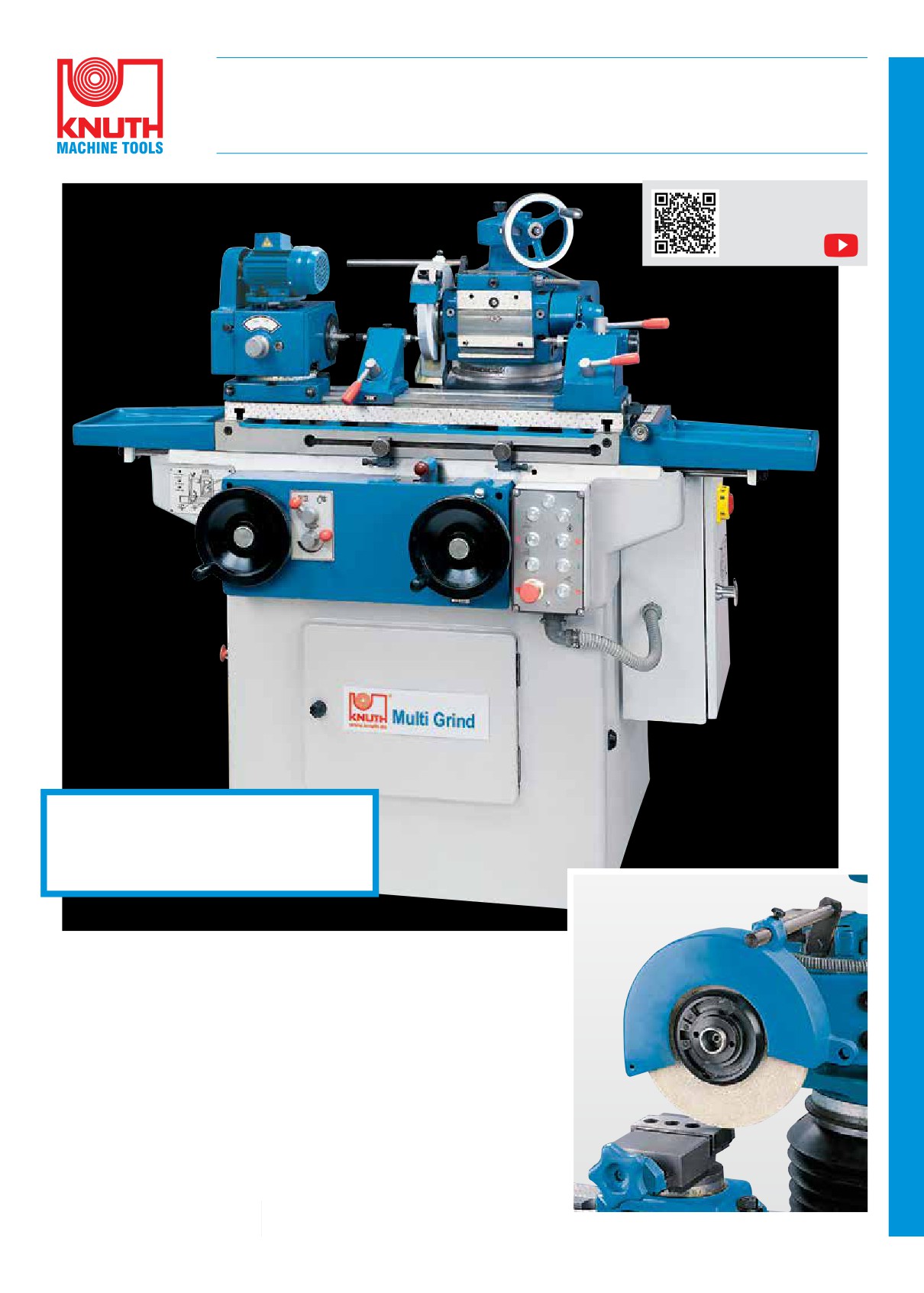

Rettificatrice universale

Multi-Grind

Il "talento" universale nelle macchine per rettifica

Guardate questa

macchina al lavoro

in you tube

Ideale per costruzione di stampi

e utensili, produzione meccanica,

progettazione, laboratori e formazione

professionale

• Le svariate funzionalità della Multi-Grind vanno dalla rettifica interna ed

esterna di cilindri alla rettifica di forme coniche. Grazie alla Multi-Grind,

l'affilatura di utensili (affilatura di punte da trapano, frese, alesatori e utensili

per tornitura) e la rettifica leggera di superfici diventano operazioni semplici

e agevoli.

• Comandi avanzamenti avanzamento idraulico (longitudinale) della tavola con

cambio automatico di direzione. Un avanzamento longitudinale supplementare,

azionato manualmente con supporto idraulico, consente velocità di avanzamento

sino a 7 m/min

• Testa portamola: La speciale testa portamola consente l'utilizzo simultaneo di due

mole. La testa portamola avanza trasversalmente, può ruotare intorno all'asse

verticale ed è regolabile in altezza.

• La testa è in grado di operare a 3 diverse velocità (110, 200, 300 giri/min),

facilmente selezionabili mediante il cambio a leva.

Rettifica in piano con morsa regolabile in varie angolazioni

204

Maggiori informazioni su www.knuth.com

Dotazione standard:

ciruito di raffreddamento, dispositivo d'aspirazione, supporto utensile / testa a dividere

CM4, dispositivo per rettifica interna con 2 punte di rettifica, autocentrante a 3 griffe

Ø 100 mm, contropunta sinistra, contropunta destra CM2, punta di centraggio, mezza

punta di centraggio, banco di bilanciamento, prolunga mandrino, morsa per rettifica

in piano (regolazione angolo 3D), arresto a molla, 5 menabrida, paraspruzzi diversi,

protezioni mola (2x), lubrificazione centralizzata automatica, manuale d'uso, certifica-

to di collaudo

Optional

Nr. par t.

Rettifica interna di cilindri ad alta velocità

• Punta girevole CM2

106745

• Attacco fresa 16mm per MultiGrind 102781

421085

Ulteriori optional per queste macchine disponibili sul nostro sito.

Specifiche tecniche

Multi Grind

Area utile di lavoro

Diametro di affilatura

200

Lunghezza del pezzo (max.)

500

Dimensioni ottimali di rettifica esterna

Ø 5-50 x 400

Dimensioni ottimali di rettifica interna

Ø 10-50 x 75

Dimensioni affilatura utensili

200x500

Rettifica in piano - lunghezza pezzo

200

Portapezzo molto stabile ed orientabile in varie

Rettifica in piano - larghezza pezzo

angolazioni

Peso max. del pezzo

Orientabilità tavola (max.)

+45° / -30°

Corsa

Corsa asse Z

480

Avanzamento

Avanzamento per rotazione volantino asse X, finit.

Avanzamento per rotazione volantino asse X, sgross.

Avanzamento per graduazione asse X, finit.

0,005

Avanzamento per graduazione asse X, sgross.

0,02

Graduazione scala per regolazione altezza

0,01

Velocità d'avanzamento longitudinale (idraulico)

m/min

0,01 - 6

Testa portamandrino orientabile e ampia gamma di

Manuale, con supporto idraulico

m/min

accessori

Testa portamandrino

Orientabilità della testa portamandrino

± 90°

Velocità mandrino

1/min

(3) 110 - 300

Cono mandrino

Diametro autocentrante

100

Testa portamola

Velocità mandrino portamola

1/min

2.500

Velocità mandrino di rettifica interna

1/min

13.500

Orientabilità testa portamola

± 90°

Testa portamola - verticale / trasversale

200

Contropunta

Affilatura di una lama

Spostamento verticale per rotazione del volantino

Cono contropunta

Corsa cannotto contropunta

Potenza d'azionamento

Potenza azionamenti della macchina

2,525

Potenza motore azionamento principale

1,1

Dimensioni e peso

Dimensioni della mola

200x20x75

Dimensioni mola per rettifica interna (min.)

10x10x3

Dimensioni mola per rettifica interna (max.)

25x20x6

Dimensioni (lungo x larghezza x altezza)

1,52x1,35x1,4

Peso

1.300

Nr. part.

102781

Rettifica esterna di cilindri sino a 400 mm di lunghezza

205

Maggiori informazioni su www.knuth.com

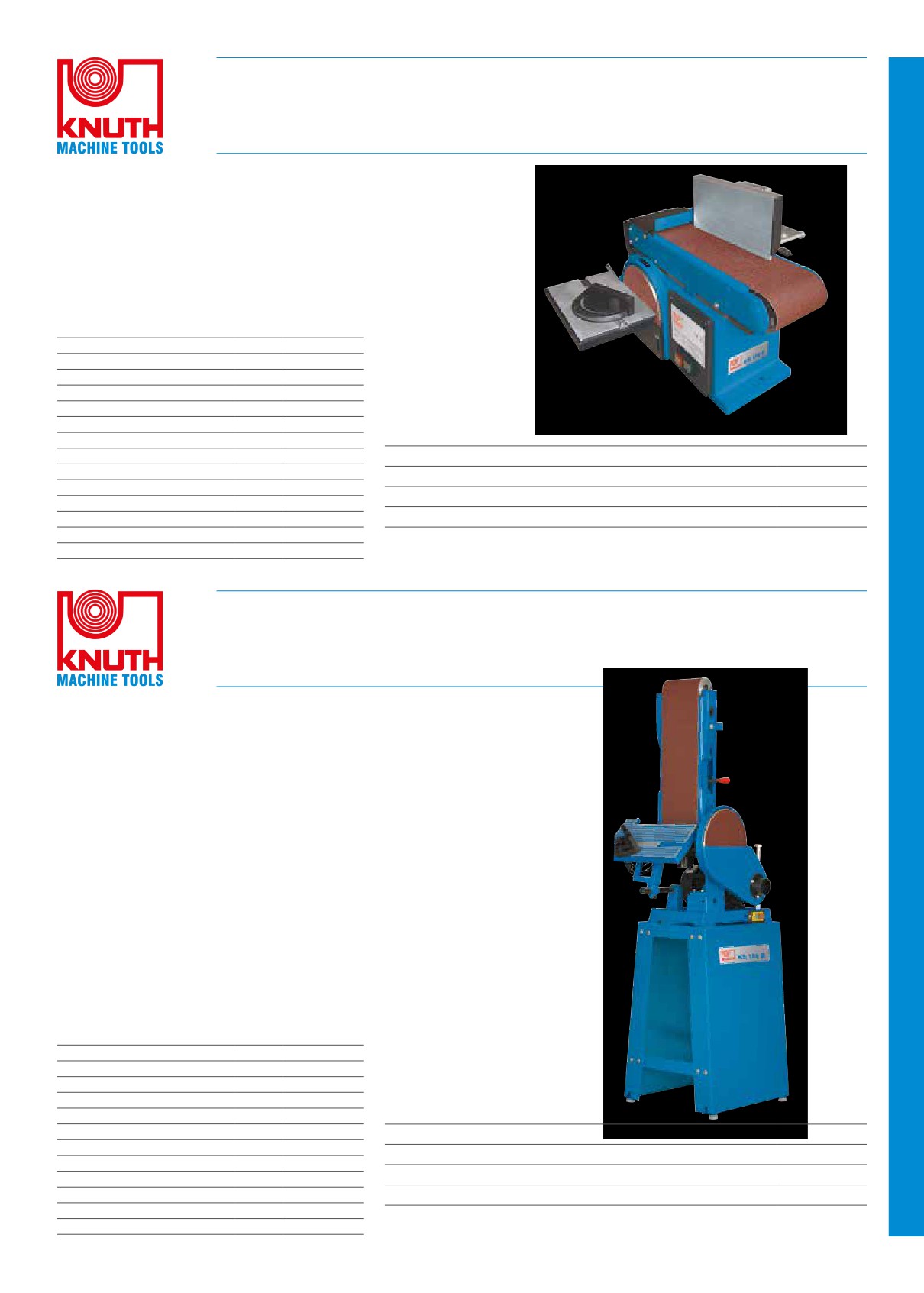

Smerigliatrice combinata a nastro/disco

KS 100 B

Struttura compatta - ideale per l’officina

• incl. tavola di piazzamento e riscontro per i pezzi per rettifica in piano e smussatura

• il nastro di smerigliatura può essere orientato in senso verticale

Dotazione standard:

tavola d’appoggio, dispositivo d'arresto, nastro di smerigliatura, mola,

manuale d'uso

Specifiche tecniche

KS 100 B

Area utile di lavoro

Dimensioni tavola

158x225

Velocità nastro

m/s

In fig. KS 100 B

Regolazione angolazione tavola

45°

Potenza d'azionamento

Potenza motore azionamento principale

0,4

Optional

Nr. par t.

Tensione d'alimentazione

230

Dimensioni e peso

• Disco di smerigliatura Grana 180 / KS 100

102824

Diametro disco di smerigl.

150

• Nastro di smerigliatura Grana 40 / KS 100

102735

Dimensioni nastro

100x915

• Nastro di smerigliatura Grana 180 / KS 100

102830

Dimensioni

0,56x0,27x0,3

Peso

• Disco di smerigliatura Grana 40 / KS 100

102734

Nr. part.

102815

Ulteriori optional per queste macchine disponibili sul nostro sito

Smerigliatrice combinata a nastro/disco

KS 150 B

Smerigliatrice combinata compatta con base

• ampia superficie di smerigliatura per levigare, smussare e sbavare

• smerigliatrice a nastro utilizzabile sia in verticale che in orizzontale

• l‘unità di smerigliatura a disco è particolarmente adatta per la lavorazione di profili,

piccole superfici e spigoli

• l‘area di appoggio materiale è inclinabile sino a 45° e può essere utilizzata sia per

la lavorazione con nastro che per quella con disco

• la battuta di finecorsa è regolabile da

0° a 90°

• potenti motori con funzionamento a bassissimo livello di vibrazioni assicurano

ottimi risultati di lavorazione

Dotazione standard:

battuta di finecorsa regolabile, tavola d’appoggio, basamento, mola, nastro

di smerigliatura, manuale d'uso

Specifiche tecniche

KS 150 B

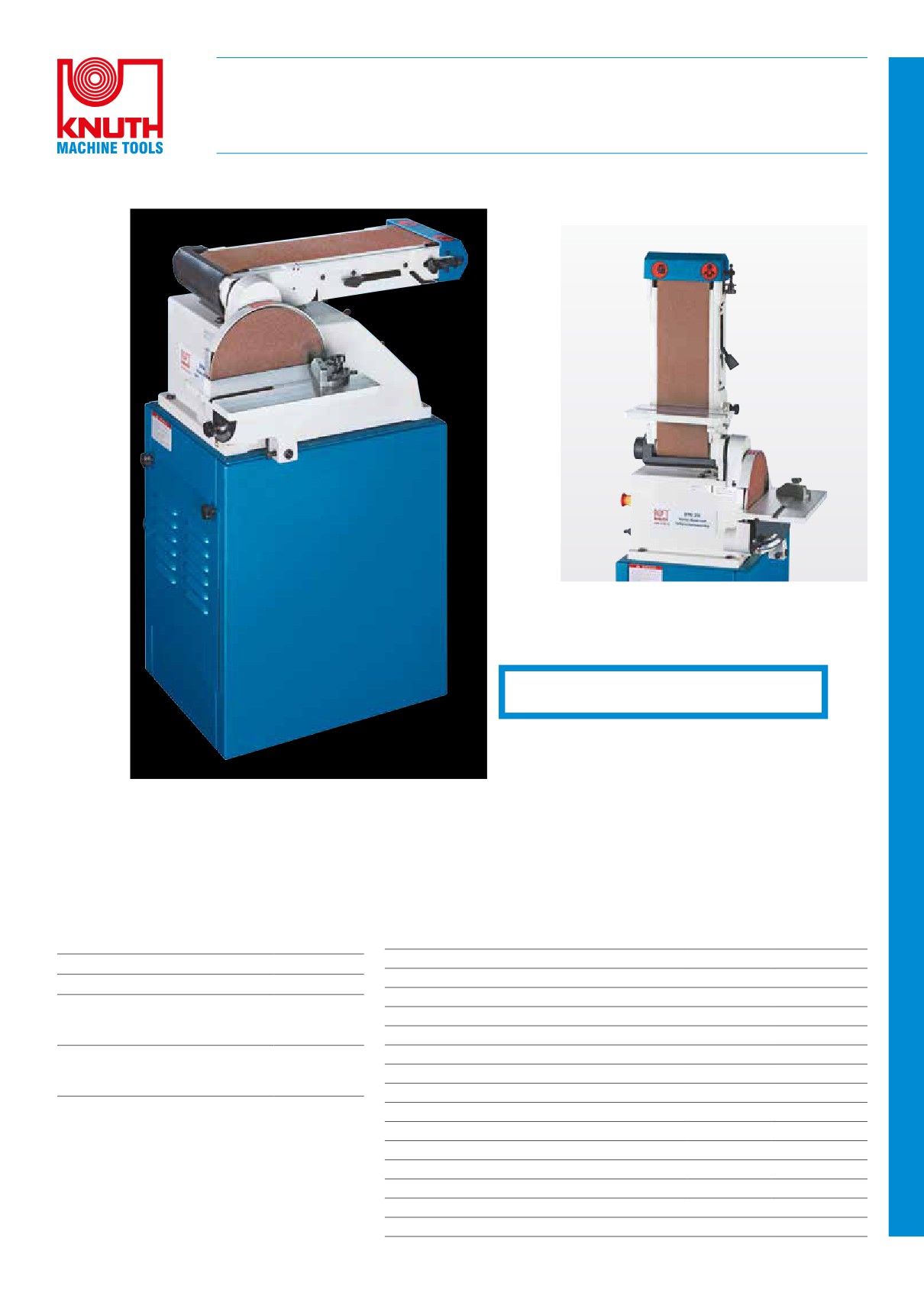

In fig. KS 150 B, basamento

Area utile di lavoro

incluso nella dotazione standard

Regolazione angolazione tavola

45°

Velocità nastro

m/s

5,5

Regolazione angolo nastro

90°

Diametro disco di smerigl.

230

Optional

Nr. par t.

Velocità (disco)

m/s

23,3

• Disco di smerigliatura Grana 40 / KS150/BDS 9B

102721

Dimensioni e peso

• Disco di smerigliatura Grana 180 / KS 150/BDS 9B

102804

Dimensioni nastro

150x1.220

• Nastro di smerigliatura Grana 40 / KS 150/BTM 250/BKM/BDS 9B/BDS 12A

102725

Altezza

915

Peso

• Nastro di smerigliatura Grana 180 / KS 150/BTM 250/BKM/BDS 9B/BDS 12A

102810

Nr. part.

102816

Ulteriori optional per queste macchine disponibili sul nostro sito

206

Maggiori informazioni su www.knuth.com

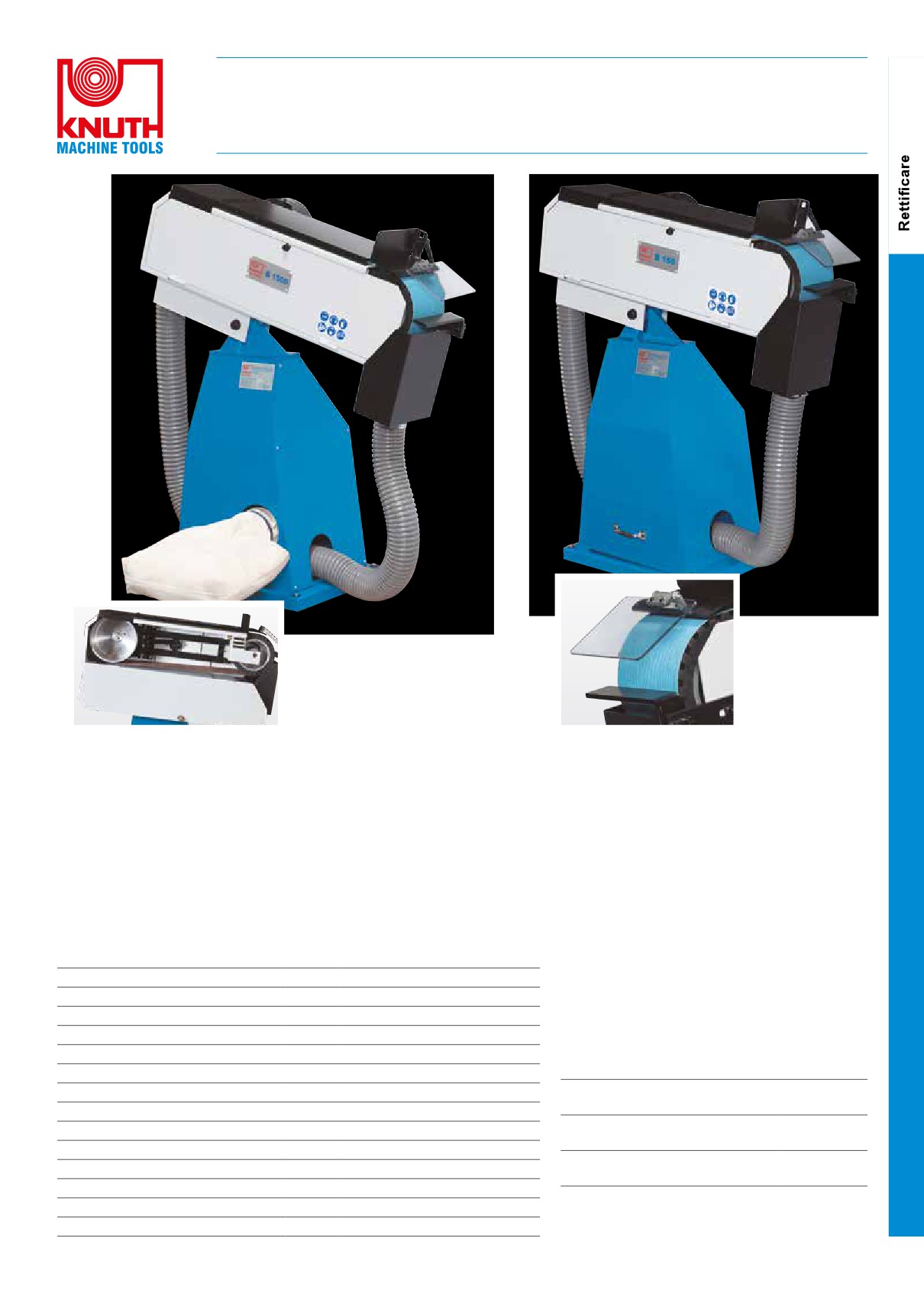

Dispositivo per smerigliatura

B 150 • B 150 D

Smerigliatrice a nastro industriale per la lavorazione di superfici, spigoli e raggi

In fig. B 150

In fig. B 150 D con sistema

d'aspirazione integrato

• risultati di lavorazione straordinari grazie ad uno scorrimento del nastro senza

• contenitori per i trucioli aiutano a mantenere pulita

vibrazioni ed alla struttura rigida di tutte le componenti

l'area attorno a quella di lavorazione

• l'ampio rullo di contatto si adatta in maniera straordinaria alla lavorazione di spigoli,

• la smerigliatrice a nastro B150D dispone inoltre di

punte e raggi

un basamento con predisposizione per aspirazione

integrata

• l'area di smerigliatura regolabile con protezioni occhi posizionabile secondo

necessità assicura lavorazioni precise e sicure

• un riparo copre la superficie di smerigliatura longitudinalmente quando non viene

utilizzata

Dotazione standard B 150 D:

• il cambio del nastro non necessita di utensili particolari ed avviene mediante un

basamento, 1 nastro per smerigliatura, impianto di

dispositivo a bloccaggio rapido

aspirazione, protezione occhi, manuale d‘uso

Specifiche tecniche

B 150 D B 150

Dotazione standard B 150:

Area utile di lavoro

basamento, 1 nastro per smerigliatura, vitre de protec-

Rulli di contatto

200x150

tion, tavola d’appoggio, manuale d‘uso

Dimensioni nastro

150x2.000

Superficie di smerigliatura

530x150

Velocità nastro

m/s

Optional

Nr. par t.

Velocità

1/min

2.800

Potenza d'azionamento

• Nastro grana 40 / B 150 / BS 150 /

112860

BSM 150

Potenza motore azionamento principale

• Nastro grana 60 / B 150 / BS 150 /

112861

Dimensioni e peso

BSM 150

Dimensioni rullo guida

225x150

• Nastro grana 80 / B 150 / BS 150 /

112862

Dimensioni (lungo x larghezza x altezza)

1,05x0,62x1,27

BSM 150

Peso

135

128

Nr. part.

102887

102886

Ulteriori optional per queste macchine disponibili sul

Prezzo €

0,-

nostro sito

Maggiori informazioni su www.knuth.com

207

Smerigliatrice combinata a nastro/disco

BTM 250

Smerigliatrice universale per officine

Superficie di rettifica verticale con tavola di supporto

Incluso stabile basamento in acciaio

• tavole di supporto per smerigliatura a nastro oppure a disco

• operazioni di cambio del nastro molto semplici, grazie a un meccanismo di

bloccaggio rapido

Dotazione standard:

• smerigliatrice a nastro utilizzabile sia in verticale che in orizzontale

basamento, bocchettone per aspiratore, arresti, nastro

• attacco per aspirazione polveri su entrambi i dispositivi di smerigliatura

di smerigliatura, mola

• disco di smerigliatura bilanciato per lavorazione senza vibrazioni

Specifiche tecniche

BTM 250

Optional

Nr. par t.

Area utile di lavoro

• Disco grana 80 / BTM 250

112707

Velocità nastro

m/s

8,4

• Disco grana 240 / BTM 250

112711

Velocità

1/min

1.600

• Disco di smerigliatura Grana 80 / KS

102807

150/BTM 250/BKM/BDS 9B/BDS

Dimensioni tavola per smerigliatura a nastro

152x267

12A

Dimensioni tavola per smerigliatura a disco

190x330

• Nastro di smerigliatura Grana 240 /

102811

Regolazione angolazione tavola

45°

KS 150/BTM 250/BKM/BDS 9B/BDS

Potenza d'azionamento

12A

Potenza motore azionamento principale

1,1

Dimensioni e peso

Ulteriori optional per queste macchine disponibili sul

Diametro disco di smerigl.

250

nostro sito

Dimensioni nastro

150x1.220

Dimensioni (lungo x larghezza x altezza)

0,59x0,66x1,55

Peso

Nr. part.

112700

208

Maggiori informazioni su www.knuth.com

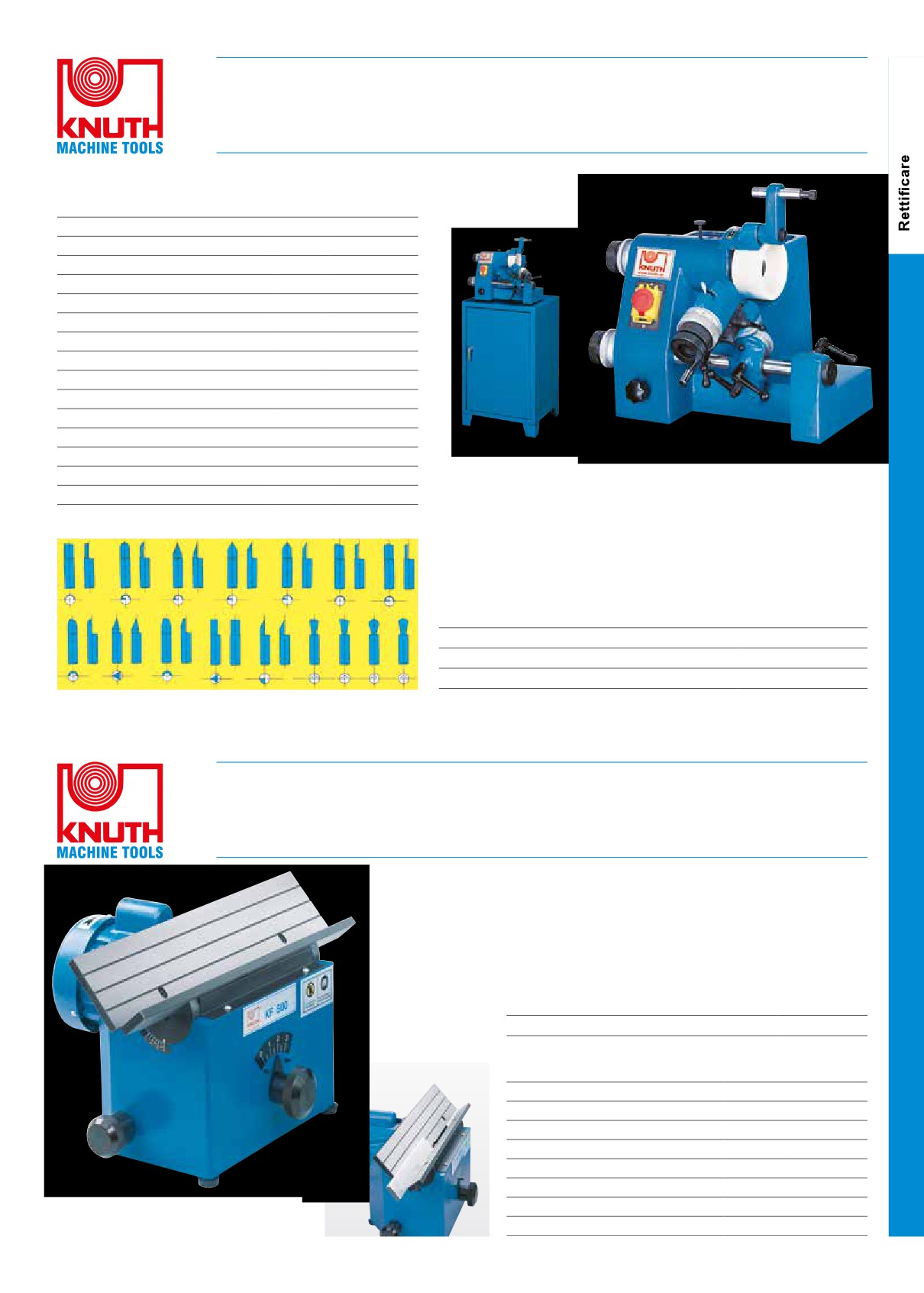

Affilatrice universale per frese e tensili da taglio

Affilatrice universale per utensili sagomati

Specifiche tecniche

Diametro di affilatura

Velocità

1/min

5.200

Diametro max. pinza

Rettifica conica

0° ~ 180°

Angolo posteriore

0 ~ 45

Rotazione volantino mandrino

Rotazione volantino portautensile

Corsa del portautensile

140

Potenza motore azionamento principale

0,18

Dimensioni della mola

100x50x20

Dimensioni (lungo x larghezza x altezza)

0,45x0,4x0,35

peso macchina

In fig.

peso basamento

Nr. part.

102880

Dotazione standard:

basamento, supporto mola, mola, lista dei pezzi di ricambio, pinze Ø 3, 4, 6,

8, 10 mm, attrezzi di servizio, manuale d'uso, certificato di collaudo

Optional

Nr. par t.

• Mola diamanta / SM

102861

• Pinza da 2,5mm / SM

102864

• Flangia di attacco mola / SM

102874

Ulteriori optional per questa macchina disponibili sul nostro sito (utilizzare la

funzione di ricerca prodotto)

Smussatrici

KF 500

Ideale per smussatura di angoli e fori e per sbavatura a 45°

• larghezza massima smusso 3 mm

• ottima qualità delle superfici finite

• maggiore rapidità e uniformità di lavorazione

• elevata durata grazie alle placchette ribaltabili (4 lati

utilizzabili)

Optional

Nr. par t.

• Placchette di ricambio / KF 500

101354

Specifiche tecniche

KF 500

Regolazione angolo

15 - 45°

Velocità (max.)

1/min

3.400

Potenza motore azionamento principale

0,75

Tensione d'alimentazione

230

Lunghezza tavola

500

Peso

Nr. part.

101355

209

Maggiori informazioni su www.knuth.com

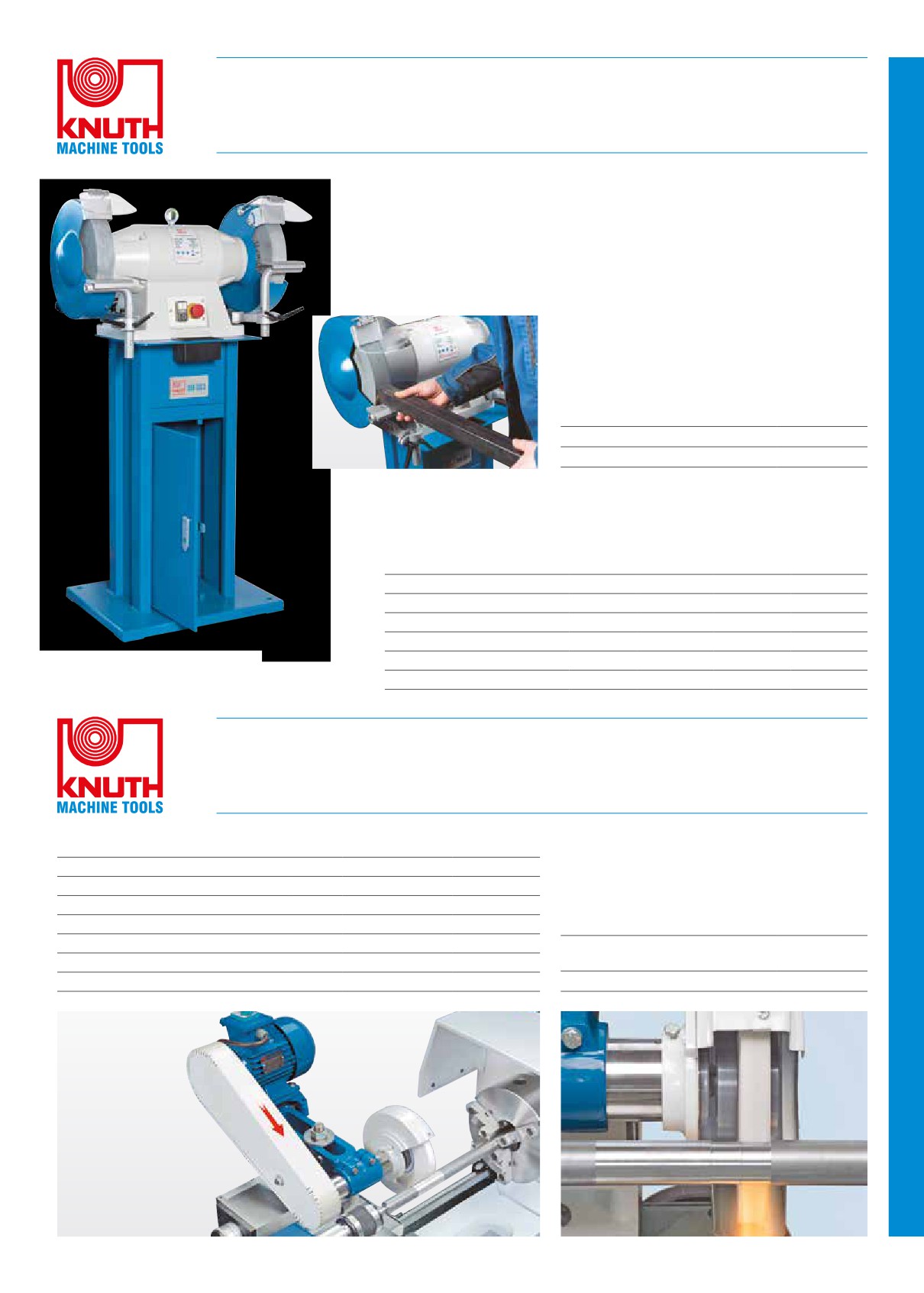

Molatrice doppia

DSB D

Stabile molatrice doppia per l’industria e le imprese artigiane

• versione robusta con corpo in ghisa e motore che non necessita di manutenzione

• rotore bilanciato e cuscinetti di alta qualità garantiscono silenziosità ed ottimi

risultati di lavorazione

• sicurezza prima di tutto: interruttore d‘emergenza e protezioni per gli occhi

• componenti pregiati assicurano una lunga durata della macchina nella quotidianità

impegnativa di un’officina

Dotazione standard:

basamento, protezione occhi, 2 mole universali al

corindone

Optional

Nr. par t.

• Mola per sgrossatura

112145

• Mola per finitura

112146

Ampio e stabile supporto materiale per

lavorare in sicurezza

Specifiche tecniche DSB

200 D

250 D

300 D

Velocità

1/min

2.950

1.450

Potenza motore azionam. principale kW

0,9

2,2

Dimensioni della mola

200x32x30

250x32x30

300x50x75

In fig. DSB 300 D

Peso

Nr. part.

112151

112152

112150

Rettificatrici di supporto

SUS 210 • SUS 190

Per rettifica esterna

Specifiche tecniche

SUS 190

SUS 210

• L'unità di smerigliatura viene fissata alla vite del

supporto portautensile (SUS 210 Ø 40 mm e SUS

Velocità

1/min

3.850

3.320

190 Ø 35 mm)

Potenza motore azionam. principale

0,375

0,75

Dimensioni della mola

175x20x32

200x20x32

Dimens. (lungo x larghezza x altezza) m

0,46x0,32x0,39

0,57x0,33x0,39

Optional

Nr. par t.

Peso

• Mola al corindone standard / SUS

112797

Nr. part.

112795

112796

210

• Mola al carburo di silicio / SUS 210

112798

In fig. SUS 210

210

Maggiori informazioni su www.knuth.com

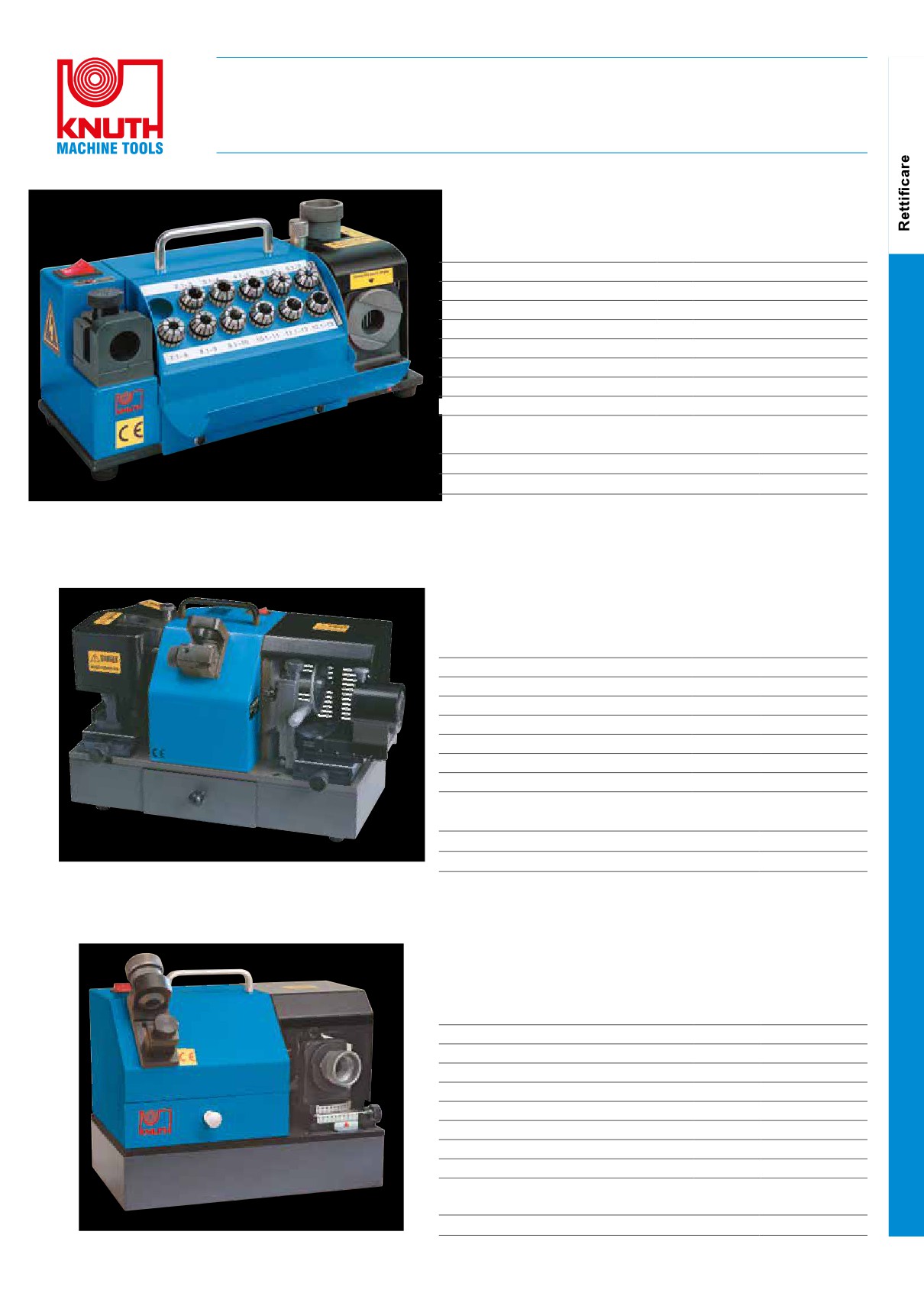

Affilatrice per punte a spirale

KSM 13

per punte in HSS e metallo duro con Ø 4-13 mm

• affilatura dell‘angolo di spoglia inferiore (retro del tagliente) e dell‘angolo

fra i taglienti

• assottigliamento apice (KSM 13 S)

Specifiche tecniche

KSM 13

KSM 13 S

Diametro di affilatura

4 - 13

Materiale mola

CBN

Potenza motore azionamento principale

0,18

Dimensioni (lungo x larghezza x altezza) m

0,4x0,22x0,29

Peso

Tensione d'alimentazione

220

Nr. part.

112820

112825

Optional

Nr. par t.

• Mola d‘affilatura per KSM 13

112821

• Mola d‘affilatura per KSM 13 S

112829

Affilatrice per frese a candela

FSM 14 S

Specifiche tecniche

FSM 14 S

Diametro di affilatura

4 - 14

Materiale mola

CBN

Potenza motore azionamento principale

0,16

Dimensioni (lungo x larghezza x altezza)

0,61x0,25x0,3

Peso

Nr. part.

112805

Optional

Nr. par t.

• Mola per aff. tagliente frontale per FSM 14 S

112801

• Mola per aff. tagliente laterale per FSM 14 S

112802

Affilatrice per maschi

GSM 20

Specifiche tecniche

GSM 20

Gamma di affilatura

M5 - M20

Angolo della punta

5 - 30

Velocità

1/min

5.300

Potenza motore azionamento principale

0,18

Dimensioni (lungo x larghezza x altezza)

0,35x0,23x0,27

Peso

Nr. part.

112810

Optional

Nr. par t.

• Mola diamantata per GSM 20

112811

Maggiori informazioni su www.knuth.com

211

Impianti di taglio

Convincetevi dal vivo: molti modelli possono essere visionati e provati nei nostri magazzini oppure presso

qualche utilizzatore nelle vostre vicinanze. Prendete un appuntamento per una prova! info@knuth.com

Vivete l‘esperienza delle nostre macchine in funzione!

Con il nostro canale YouTube KNUTH Machine Tools potrete essere

sempre aggiornati sulle novità e gli sviluppi della nostra azienda.

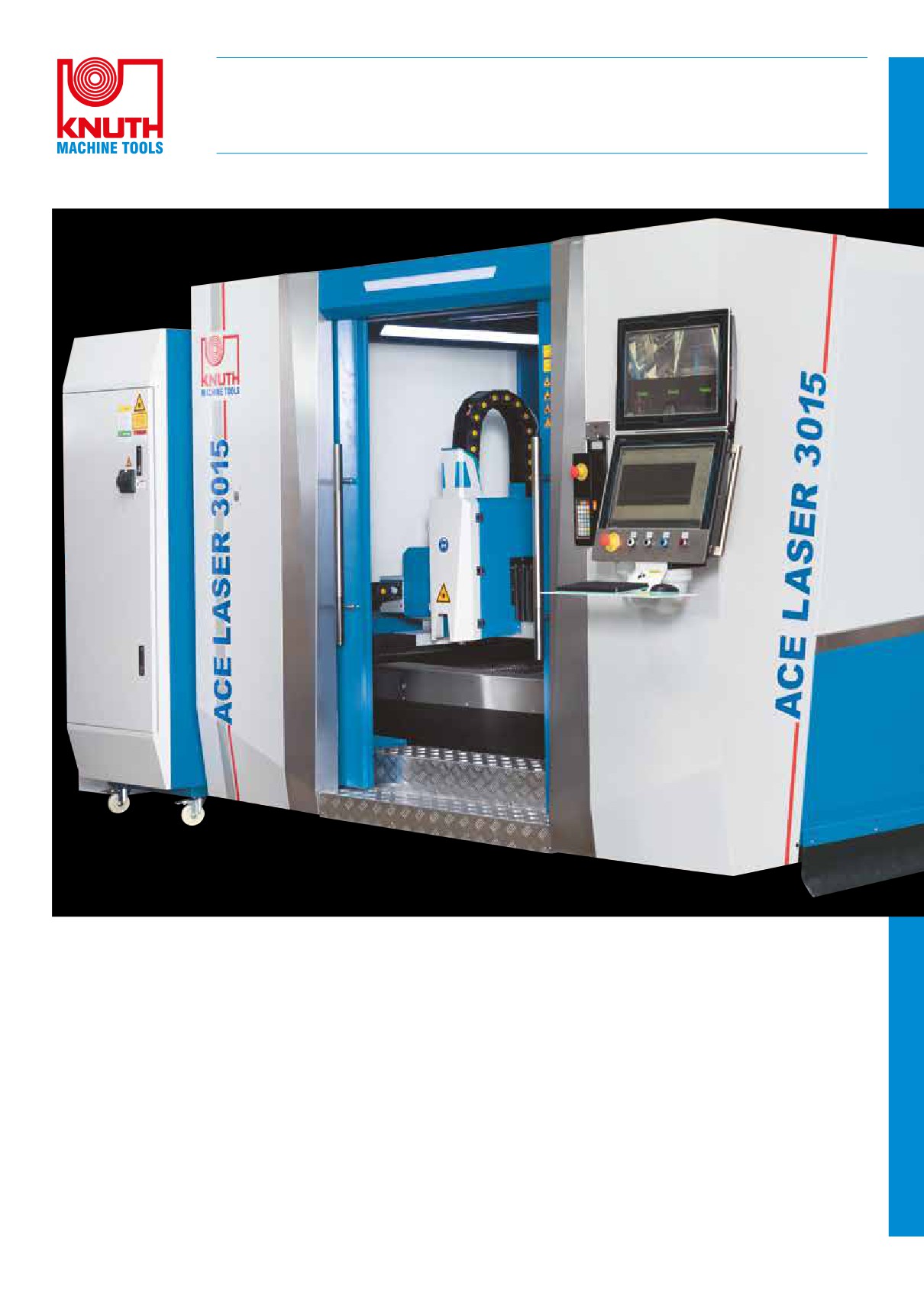

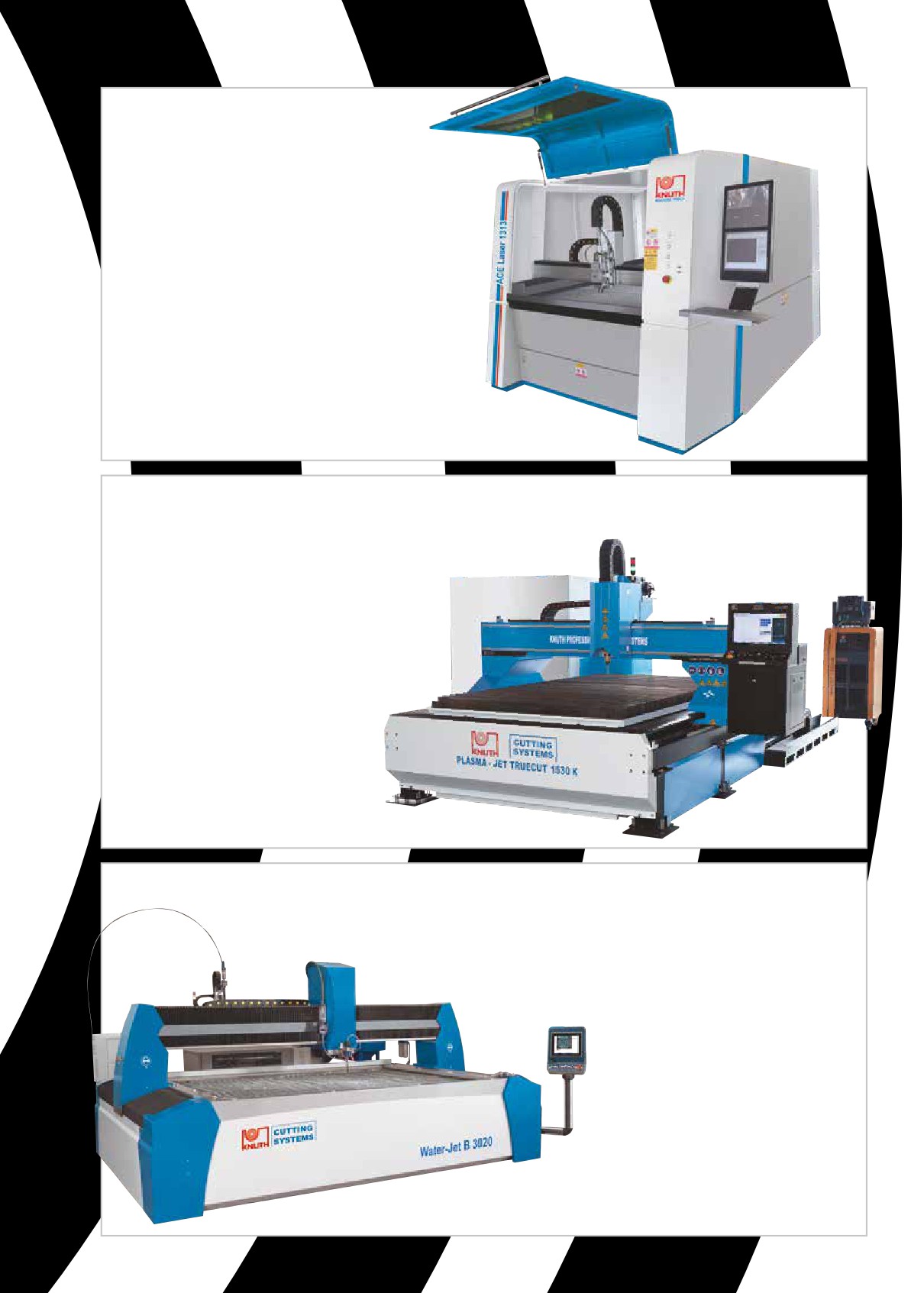

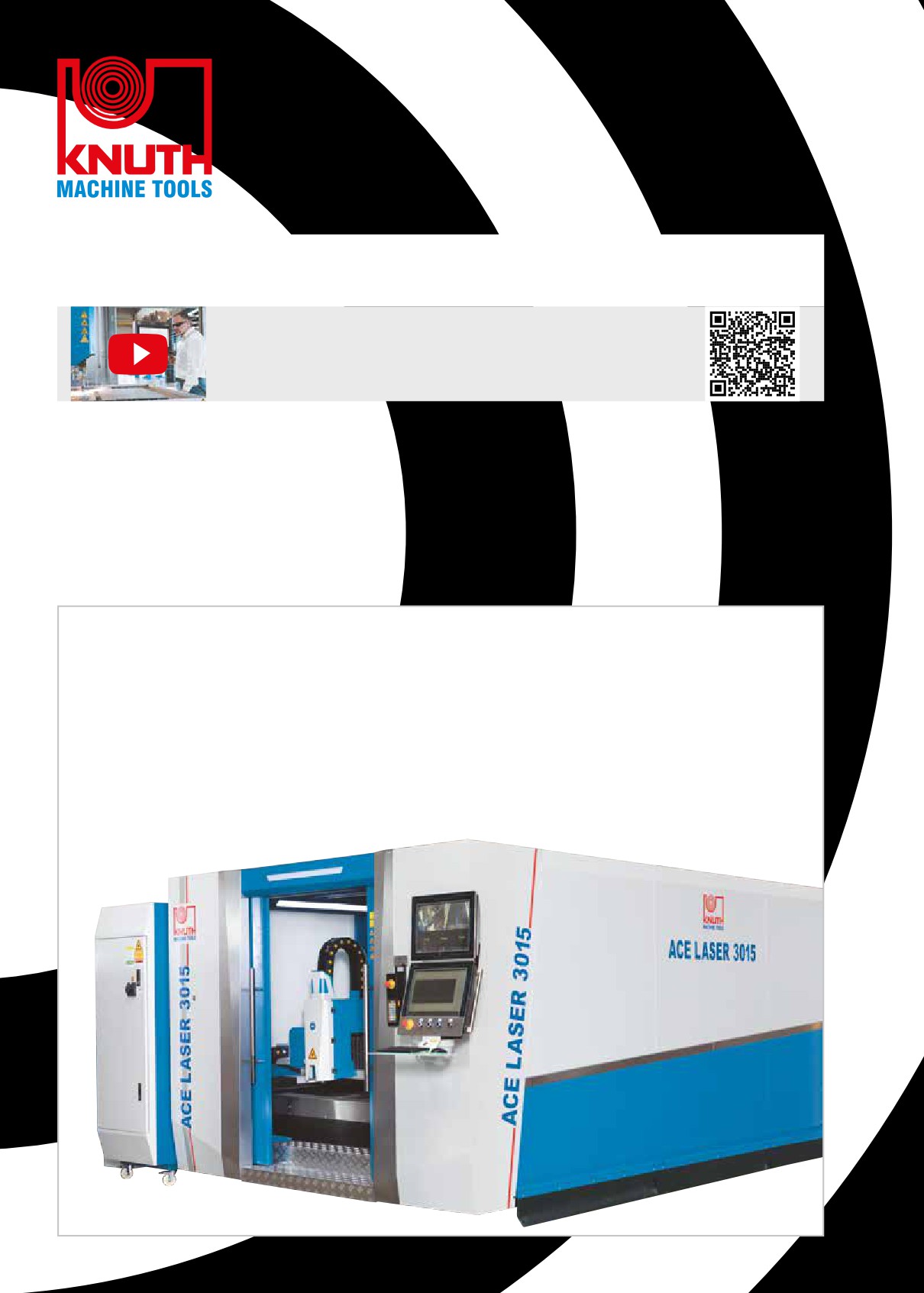

Impianto di taglio al laser

ACE Laser MAX

Lunghezza tavola 3000 - 6000 mm

Raggio in CW 1000 - 4000 W

Tecnologia di taglio ultramoderna con sistema di cambio tavola

a partire da pag. 214

212

Maggiori informazioni su www.knuth.com

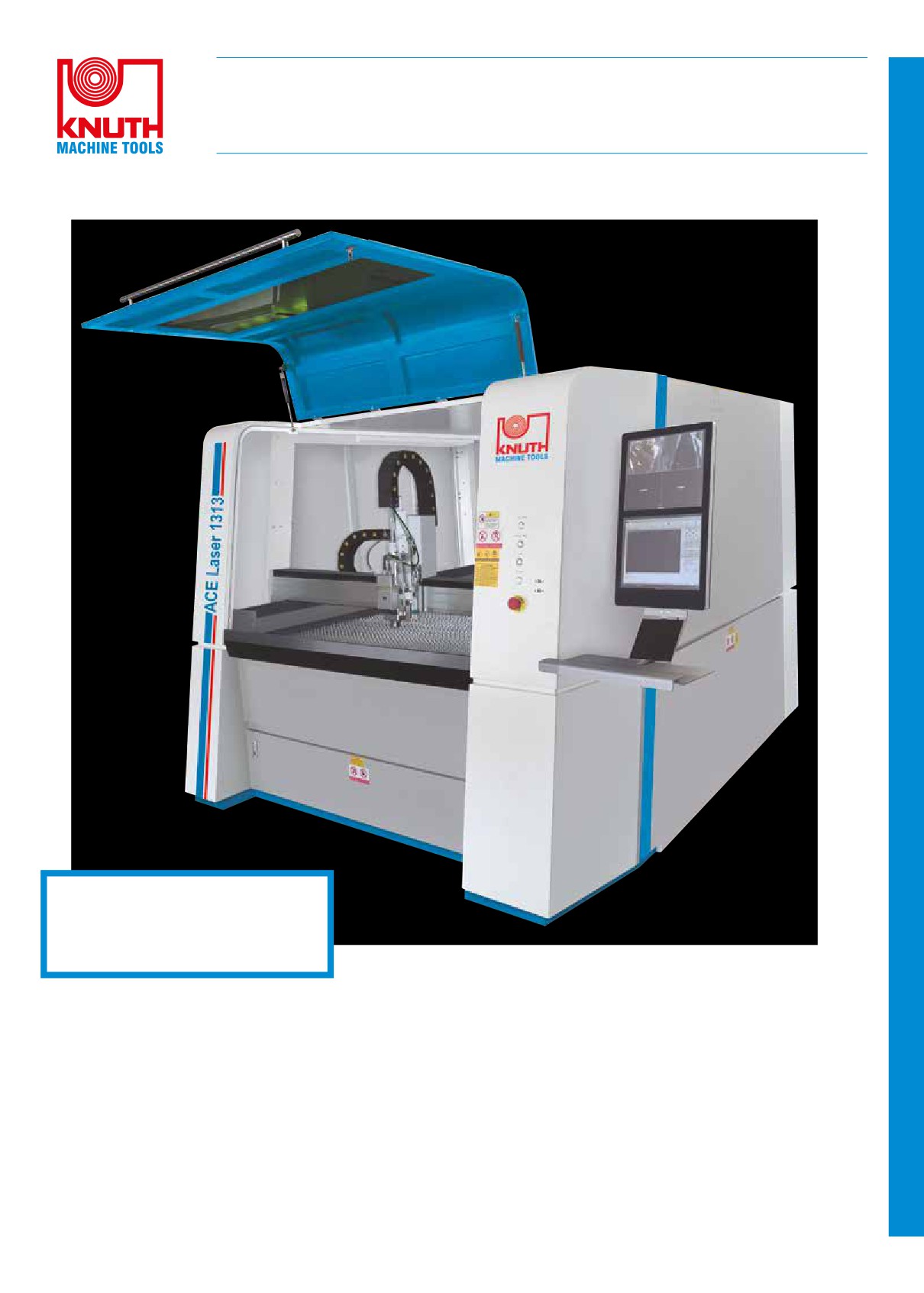

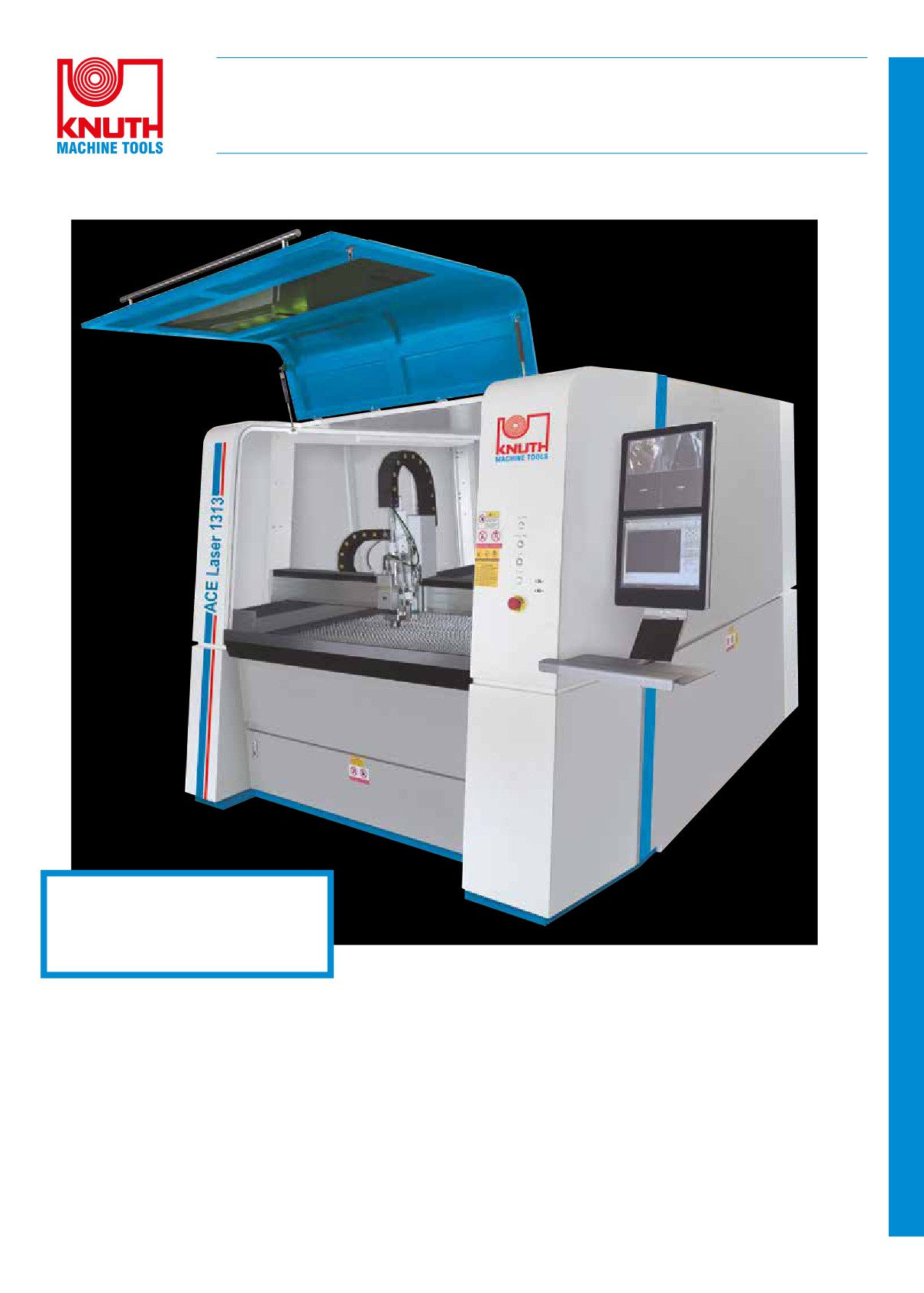

Impianto di taglio al laser

ACE Laser Compact

Dimensioni tavola 1300 x 1300 mm

Laser a fibra 1000 - 2000 W

I modelli R della serie ACE Laser Compact sono

dotati delle potenti fonti di plasma Raycus

a partire da pag. 220 / 221

Impianto di taglio al plasma

Plasma-Jet

Lunghezza tavola 3000 - 6000 mm

Corrente di taglio 105 - 400 A

Impianti di taglio al plasma di prima classe

con tecnologia Kjellberg e Hypertherm

a partire da pag. 224

Impianto di taglio a getto d‘acqua

Water-Jet

Lunghezza tavola 2000 - 8000 mm

Potenza motore pompa ad alta pressione

37 kW (altri modelli disponibili a richiesta)

Per eseguire lavorazioni su

quasi tutti i tipi di materiali,

anche con tecnologia 5 assi

a partire da pag. 232

213

Maggiori informazioni su www.knuth.com

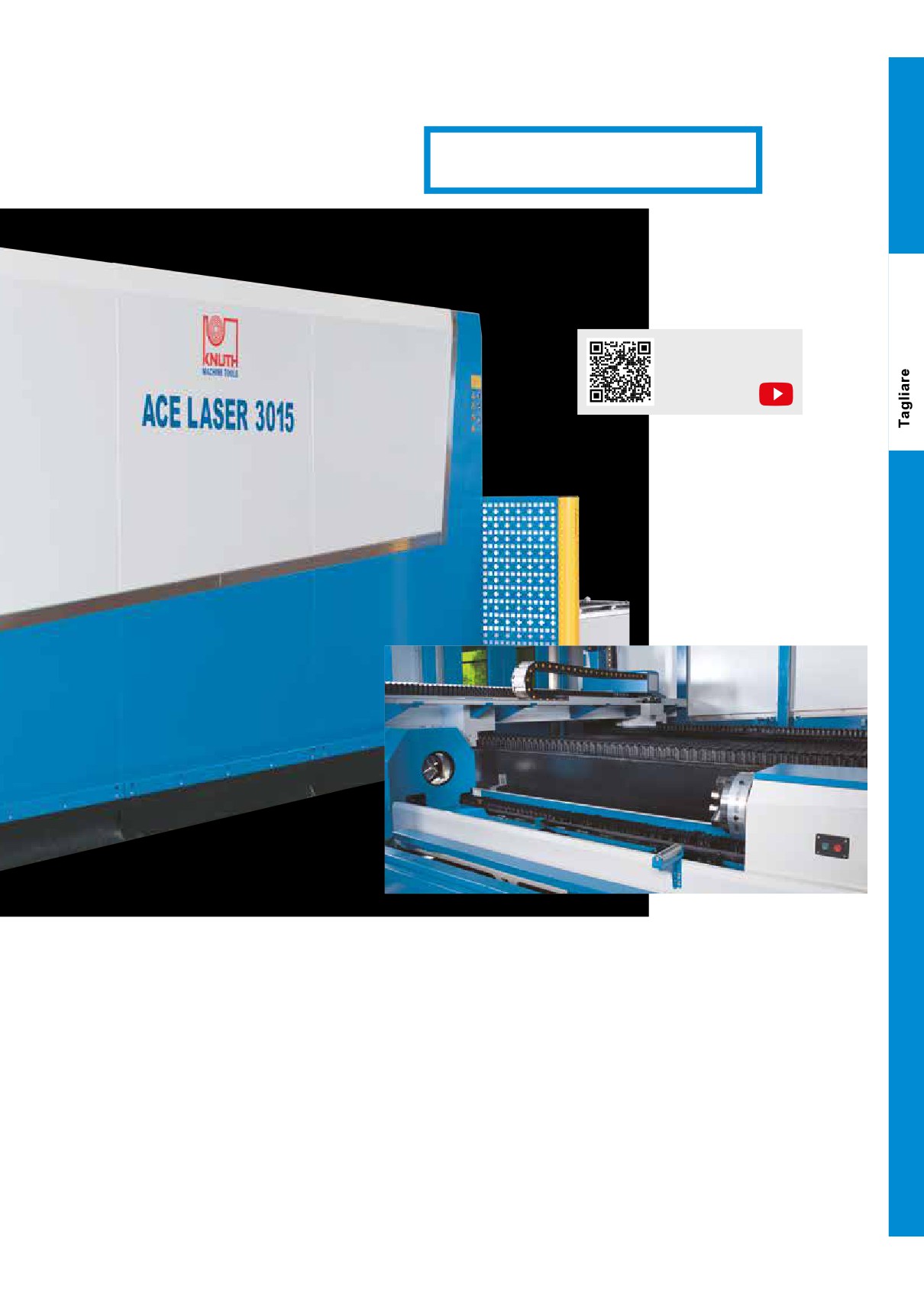

Tagli di precisione per mega yacht

La Laurenat Isoliertechnik taglia acciaio inox lucidato con l’impianto

KNUTH ACE Laser 3015 1.5

Ecco come KNUTH ci ha convinti

• Test di taglio: test ON-SITE con ordini 1:1-del cliente

• Consulenza: soluzione economica, che unisce precisione e frequenza d’utilizzo

• Service: supporto telefonico rapido per le richieste dell’utilizzatore

• Orientamento al cliente: KNUTH taglia gli ordini del cliente dopo i ritardi causa Corona

I fratelli André e Ralf Laurenat hanno iniziato nel 2001 con una vasta gamma di

Soluzione perfetta ed economica

servizi nell‘ambito delle tecniche d’isolamento. Oggi l’azienda, sita a Schönkirch-

Ziebarth ha invitato i fratelli Lurenat a visitare il Cen-

ner, con i suoi sette collaboratori appartiene alla cerchia di specialisti nei sistemi

tro di Taglio KNUTH per poter loro mostrare delle

d’isolamento e scarico per le imbarcazioni. “Operiamo soprattutto nel settore delle

riparazioni e dell’adattamento su mega yatch e lavoriamo quasi esclusivamente

macchine adatte alla loro produzione e per esegui-

acciaio inox lucidato con spessori tra 0,6 e 1,5 mm”, spiega André Lurenat. I gas

re dei test di taglio. André Laurenat aveva inviato

di scarico raggiungono temperature pari a 600°C. Per far sì che la temperatura

il disegno 1:1 relativo all’ordine di un loro cliente

delle superfici delle condutture non arrivi solo a 60°, la Laurenat li isola con mate-

ed aveva portato con sé la lamiera necessaria. In

riali speciali. Le temperature elevate rappresentano una vera sfida, sia per quanto

questo modo hanno potuto effettuare dei paragoni

riguarda i materiali utilizzati, sia per il tipo di lavorazione, e richiedono capacità di

con il lavoro e la qualità attuali”, racconta Ziebarth.

adattamento e precisione elevate già nelle fasi di taglio dell’acciaio. Il principale

Con l’impianto ACE Laser 3015 1.5 ha consigliato

ostacolo della vecchia macchina da taglio era rappresentato soprattutto dai ma-

una macchina in grado di soddisfare le esigenze di

teriali. André Laurenat si è interessato molto approfonditamente agli impianti per

precisione ed economicità. “Non effettuiamo tagli

il taglio al laser rivolgendosi, anche per questi approfondimenti, a KNUTH Werk-

ogni giorno, ma con il laser di proprietà risparmia-

zeugmaschinen. “Nella stessa settimana sono andato a Schönkirchen con uno dei

mo molto tempo e siamo molto flessibili per quan-

nostri tecnici esperti nell’utilizzo delle macchine, in modo da poterci fare un’idea

to concerne i pezzi da tagliare”, spiega Laurenat,

dei processi lavorativi effettivi “, riporta Christoph Ziebarth,

Rappresentanza

“con i mega yatch si parla sempre di pezzi unici e le

KNUTH per la Germania settentrionale, relativamente ai primi contatti.

riparazioni devono essere effettuate molto veloce-

214

Maggiori informazioni su www.knuth.com

Per risolvere esigenze lavorative complesse in modo ottimale è necessario analizzare la situazione attuale e definire quella da realizzare.

Gli impianti ACE LASER convincono per i bassi costi d‘esercizio e l‘utilizzo estremamente semplice.

Il sistema di cambio-tavola automatico minimizza i tempi morti

nei processi lavorativi.

mente”. La ACE Laser 3015 1.5, con azionamento bilaterale ed area di lavoro di

Ziebarth. Subito dopo il collaudo è iniziato il training

3000x1500mm, è adatta per i formati di lamiera più comuni e può essere dotata

operatori della durata di due giorni, durante i quali i

con azionamento da 1 a 6 kW, da scegliere in fase d’acquisto. La testa di taglio

due utilizzatori sono riusciti ad assimilare esperienza

laser automatica con Auto Focus (messa a fuoco motorizzata), il controllo auto-

e confidenza con la macchina, prima di approfondi-

matica d’altezza torcia e la protezione anticollisioni in particolare conferiscono

re le nozioni con un ulteriore training, sempre della

un’elevata qualità di taglio durevole nel tempo.

durata di due giorni. “La macchina fa ciò che deve”

afferma soddisfatto André Laurenat con la sua solita

Gioco di squadra perfetto: servizio vendite, servizio tecnico, cliente pragmaticità ed afferma „se talvolta qualcosa non è

chiaro possiamo risolvere la questione senza compli-

Quando a causa della pandemia da Corona, la consegna concordata per maggio

cazioni e rapidamente con una semplice telefonata

2020 è stata posticipata ad agosto, Laurenat e KNUTH hanno trovato una soluzione

a KNUTH”.

pragmatica e flessibile. “Abbiamo potuto far tagliare gli ordini più urgenti direttamente

a Wasbek. Questo è stato un vero e proprio “gioco di squadra” tra il servizio vendite

e tecnico di Knuth e noi in qualità di clienti”, racconta André Laurenat. Nel frattempo

a Schönkirchen l’azienda ha ampliato i locali per accogliere il nuovo impianto ed ha

Laurenat Isoliertechnik GbR

predisposto i necessari allacciamenti elettrici. “Dopo l’incontro in loco con i nostri

Bürgermeister-Schade-Str. 2-4

24232 Schönkirchen, Germany

elettricisti ed il nostro team installazione KNUTH, le operazioni di predisposizione

Tel. +49 (0) 4348 9192 24

e messa in funzione dell’impianto sono state realizzate senza problemi”, ricorda

www.laurenat-isoliertechnik.de

215

Maggiori informazioni su www.knuth.com

Impianti di taglio laser

ACE Laser 3015 • 4020 • 6020 MAX

Questa tecnologia di taglio ultramoderna fissa gli standard di prezzo e prestazioni

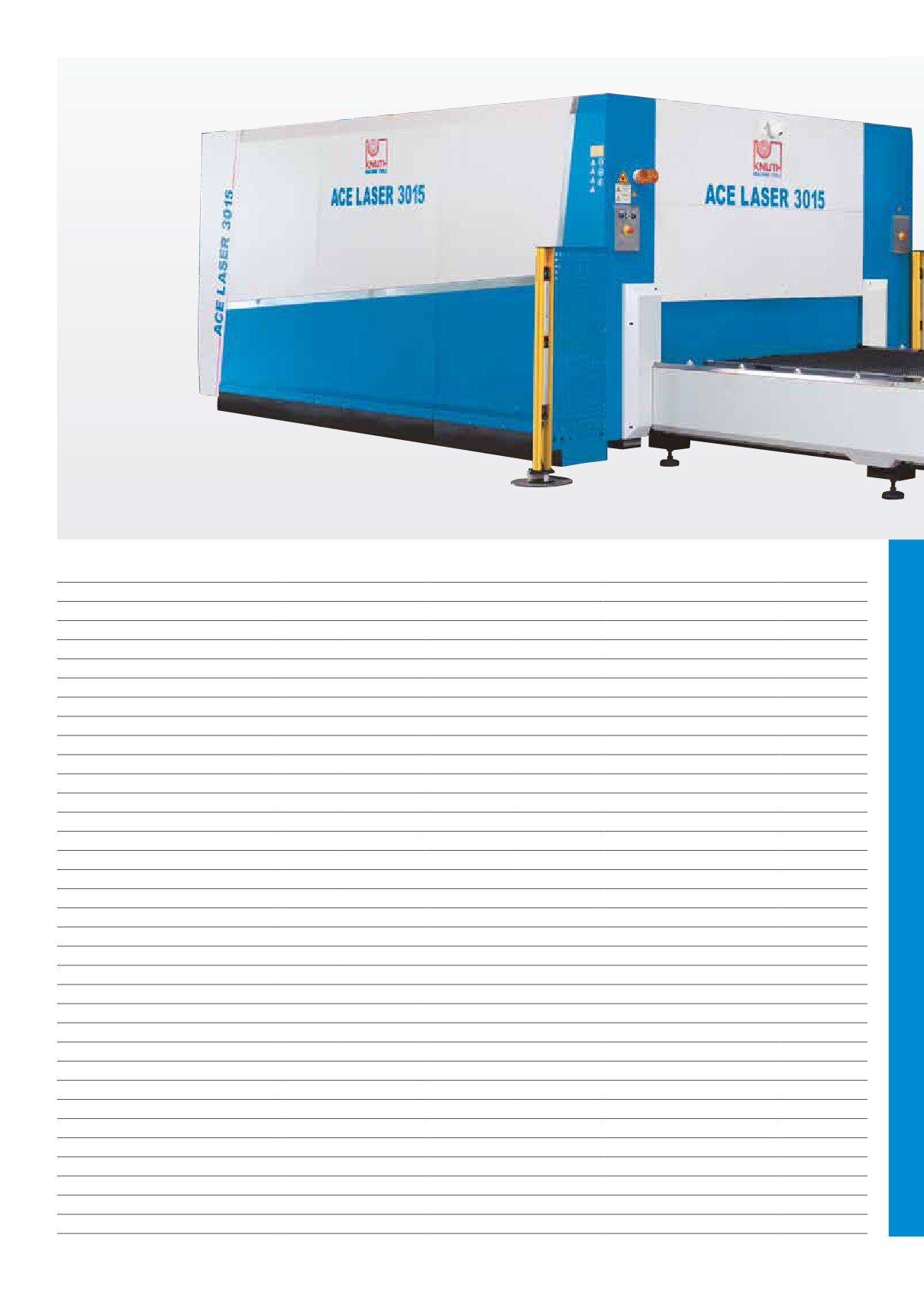

In fig. ACE Laser 3015 MAX

• L'impianto di taglio a laser, progettato e sviluppato secondo gli standard più

• L'azionamento a cremagliera è di grande qualità

moderni, è strutturato con portale Gantry ad azionamento bilaterale ed è dotato di

e garantisce una precisione di posizionamento

ampia area di lavoro da 300mm x 1500mm oppure 4000mm x 2000mm, in grado di

particolarmente elevato sugli assi X ed Y

accogliere tutti i formati di lamiera più comuni

• Potenti servomotori su tutti gli assi assicurano

• Il portale dell'asse Y è una struttura in pressofusione di alluminio, il cui peso molto

l'affidabilità e la dinamicità dell'impianto di taglio

limitato consente rigidità elevata pur avendo una dinamicità straordinaria

• per garantire la sicurezza delle persone e

• grazie ad un trattamento termico, a cui viene sottoposto il telaio macchina saldato,

dell'ambiente il sistema di taglio è dotato di una

tutte le tensioni che si originano in fase di produzione sono state eliminate - in

carenatura. Speciali finestre con vetri di sicurezza

questo modo si assicura una precisione durevole e riproducibile nella realizzazione

consentono di osservare il processo di taglio e

dei

l'attività interna della macchina

• Le guide lineari di precisione non necessitano di molta manutenzione, sono

• Il sistema automatico di cambio tavola minimizza i

resistenza e sono studiate per lavorare ad alte velocità di taglio con estrema

tempi morti, in quanto il carico dei pezzi grezzi e lo

accuratezza

scarico di quelli lavorati avvengono durante il taglio

• Tolleranza di perpendicolarità e di inclinazione per

taglio al laser a norma DIN EN ISO 9013-1

216

Maggiori informazioni su www.knuth.com

Ulteriori macchine di questa serie

disponibili sul nostro sito

Guardate questa

macchina al lavoro

in you tube

Optional: dispositivo per il taglio di tubi con diametro sino a 100 mm e lunghezza fino

a 3 m

Controllo

Testa di taglio

• Utilizzo molto semplice grazie alla superficie di

• Testa di taglio di alta qualità di marca Max con regolazione della messa a fuoco

comando studiata per facilitare l'operatore

motorizzata, protezione anticollisioni integrata e controllo altezza

• La banca dati tecnologica mette a disposizione

• Il fascio viene orientato mediante cavi flessibili in fibra, caratterizzati da robustezza,

parametri di taglio e cicli completi per metalli diversi

durevolezza e basso livello di manutenzione

• L'efficienza delle operazioni di taglio è supportata

dalla facilità d'uso del software nella scelta dei

Fonti laser

parametri di processo

• Il laser a fibra di itterbio con potenza del raggio da 1000 a 6000 W, costruito

• Valvole magnetiche e proporzionali regolano i

dal rinomato produttore Maxphotonics, garantisce qualità di taglio e produttività

parametri di pressione gas immessi nel controllo

massime

durante il processo di taglio

• Grazie alla fonte di plasma, caratterizzata da lunga resistenza ed esente da

manutenzione, questo sistema di taglio si impone per i bassi costi di servizi e

d'esercizio

• Impianti di taglio al laser con potenza laser maggiore a richiesta

217

Maggiori informazioni su www.knuth.com

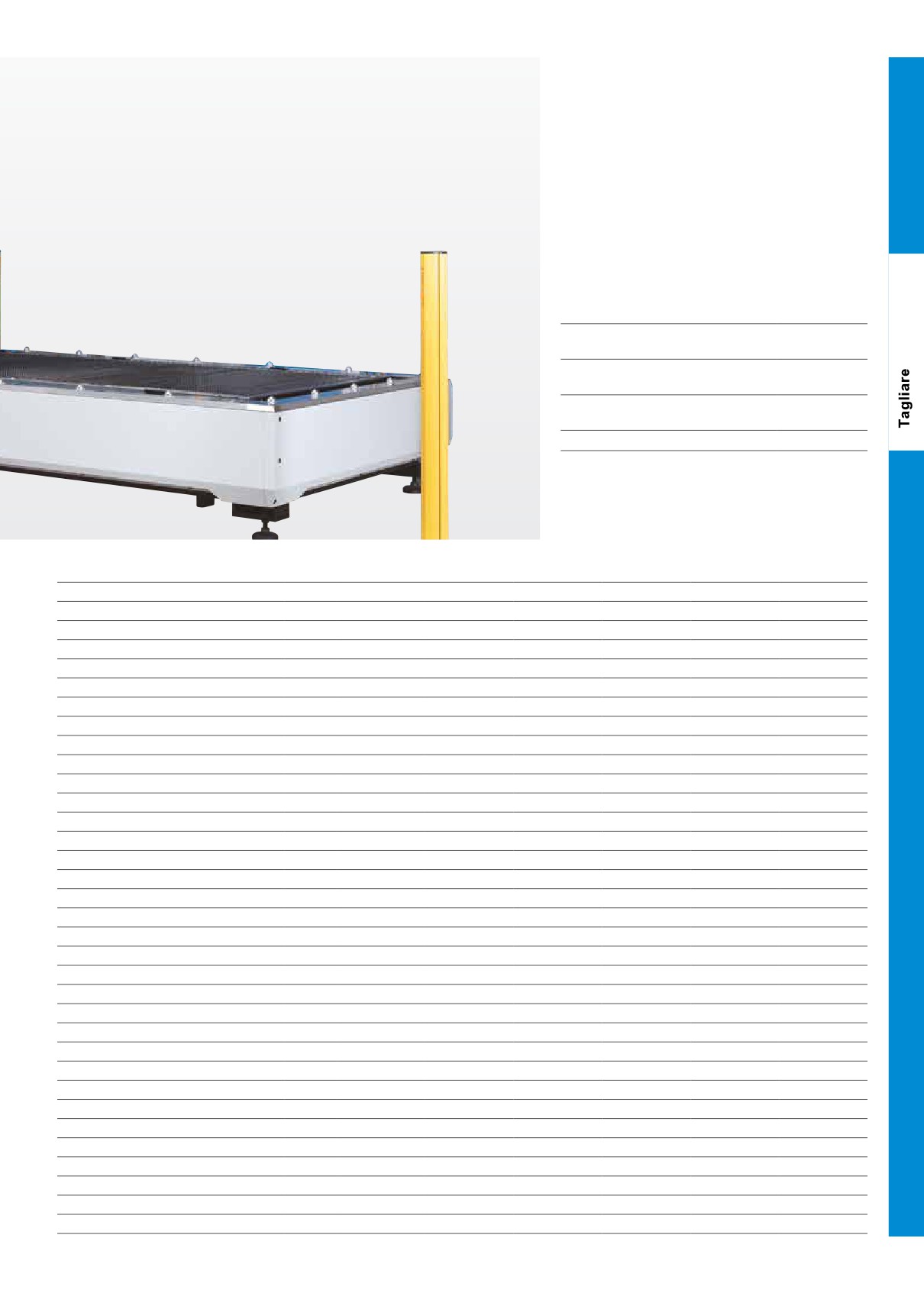

Specifiche tecniche ACE Laser MAX

3015 1.0

3015 1.5

3015 2.0

3015 3.0

3015 4.0

3015 6.0

Area utile di lavoro

Dimensioni tavola

3.000x1.500

Peso max. del pezzo

1.000

Accelerazione assi X, Y

m/s²

Accelerazione asse Z

m/s²

Corsa

Corsa asse X

1.520

Corsa asse Y

3.050

Corsa asse Z

100

Avanzamento rapido

Avanzamento rapido asse X

m/min

100

Avanzamento rapido asse Y

m/min

100

Tempo di cambio tavola di taglio

10 - 15

Precisioni

Precisione di posizionamento

mm/m

0,03

Ripetibilità

mm/m

0,02

Laser

Laser a fibra

1.000

1.500

2.000

3.000

4.000

6.000

Lunghezza d'onda

µm

1,08 ± 10%

Potenza raggio

1.000

1.500

2.000

3.000

4.000

6.000

Potenza assorbita

3,5

5,3

6,5

Tensione d'alimentazione

AC 380V ± 10%, 50/60Hz, 3xL+N

Capacità di taglio acciaio da costr.

Capacità di taglio acciaio inox

Capacità di taglio alluminio

Potenza d'azionamento

Potenza azionamenti della macchina X-axis

Potenza azionamenti della macchina Y-axis

1,5

Potenza azionamenti della macchina Z-axis

0,4

Dimensioni e peso

Dimensioni (lungo x larghezza x altezza)

9,8x3,7x2,15

Peso

8.000

Nr. part.

141040

141041

141042

141043

141044

141056

218

Maggiori informazioni su www.knuth.com

Dotazione standard:

sistema completo con controllo CNC (CypCut),

Ytterbium Faserlaser MAXPHOTONICS, cavo a fibre

ottiche, testa di taglio ad alta pressione, regolazione

automatica della posizione del focalizzatore, cabina di

protezione laser, sistema automatico di cambio tavola,

impianto d'aspirazione con filtro, console gas automa-

tica, sistema di lubrificazione centralizzata, serbatoio

di rigenerazione refrigerante, software CAD/CAM

(CypCut), manuale d'uso e di programmazione

Optional

Nr. par t.

• Dispositivo per il taglio di tubi 3m

253238

(per 1-3 kW)

• Starter kit acciaio da costruzione

253342

Ace Laser

• Starter kit acciaio inox / alluminio

253343

Ace Laser

• COMPAC - 2200 Air Dryer

253629

Specifiche tecniche ACE Laser MAX

4020 1.0

4020 1.5

4020 2.0

4020 3.0

4020 4.0

4020 6.0

Area utile di lavoro

Dimensioni tavola

4.000x2.000

Peso max. del pezzo

1.500

Accelerazione assi X, Y

m/s²

Accelerazione asse Z

m/s²

Corsa

Corsa asse X

2.020

Corsa asse Y

4.050

Corsa asse Z

100

Avanzamento rapido

Avanzamento rapido asse X

m/min

100

Avanzamento rapido asse Y

m/min

100

Tempo di cambio tavola di taglio

12 - 17

Precisioni

Precisione di posizionamento

mm/m

0,03

Ripetibilità

mm/m

0,02

Laser

Laser a fibra

1.000

1.500

2.000

3.000

4.000

6.000

Lunghezza d'onda

µm

1,08 ± 10%

Potenza raggio

1.000

1.500

2.000

3.000

4.000

6.000

Potenza assorbita

3,5

5,3

6,5

Tensione d'alimentazione

AC 380V ± 10%, 50/60Hz, 3xL+N

Capacità di taglio acciaio da costr.

Capacità di taglio acciaio inox

Capacità di taglio alluminio

Potenza d'azionamento

Potenza azionamenti della macchina X-axis

Potenza azionamenti della macchina Y-axis

1,5

Potenza azionamenti della macchina Z-axis

0,4

Dimensioni e peso

Dimensioni (lungo x larghezza x altezza)

10,34x4,28x2,2

Peso

9.000

Nr. part.

141045

141046

141047

141048

141049

141057

219

Maggiori informazioni su www.knuth.com

Impianti di taglio laser

ACE Laser Compact R

Tutti i vantaggi della moderna tecnologia del laser a fibra in uno spazio ristretto

• avanzamento rapido fino a 40 m/min

• potenza laser fino a 2000 W

• ampia area di lavoro

• incluso software di nesting

• Il telaio macchina è costituito da una stabile struttura in acciaio saldato, le tensioni

• Viti a ricircolo di sfere di alta qualità su tutti gli assi

che si generano durante la lavorazione vengono completamente eliminate nel

garantiscono una precisione di posizionamento

processo produttivo

superiore alla media

• Il portale è una struttura in alluminio pressofuso, il cui peso ridotto, l'elevata rigidità

• Un sistema di lubrificazione centralizzata lubrifica

e l'azionamento bilaterale consentono una dinamicità straordinaria

tutte le parti delle guide semplificandone, quindi, la

manutenzione ed allungandone la durata

• Le guide lineari presenti su tutti gli assi sono caratterizzate da un basso livello di

manutenzione, da una precisione durevole nel tempo e sono realizzate per lavorare

• Per la sicurezza di operatore ed ambiente il sistema

ad alte velocità di taglio

di taglio è completamente carterizzato

• Una finestra sulla porta, realizzata con materiale

di sicurezza, consente all'operatore di controllare

direttamente il processo di taglio

220

Maggiori informazioni su www.knuth.com

II programma KNUTH completo / Catalogo delle produzioni (2022) - 11
