II programma KNUTH completo / Catalogo delle produzioni (2022)

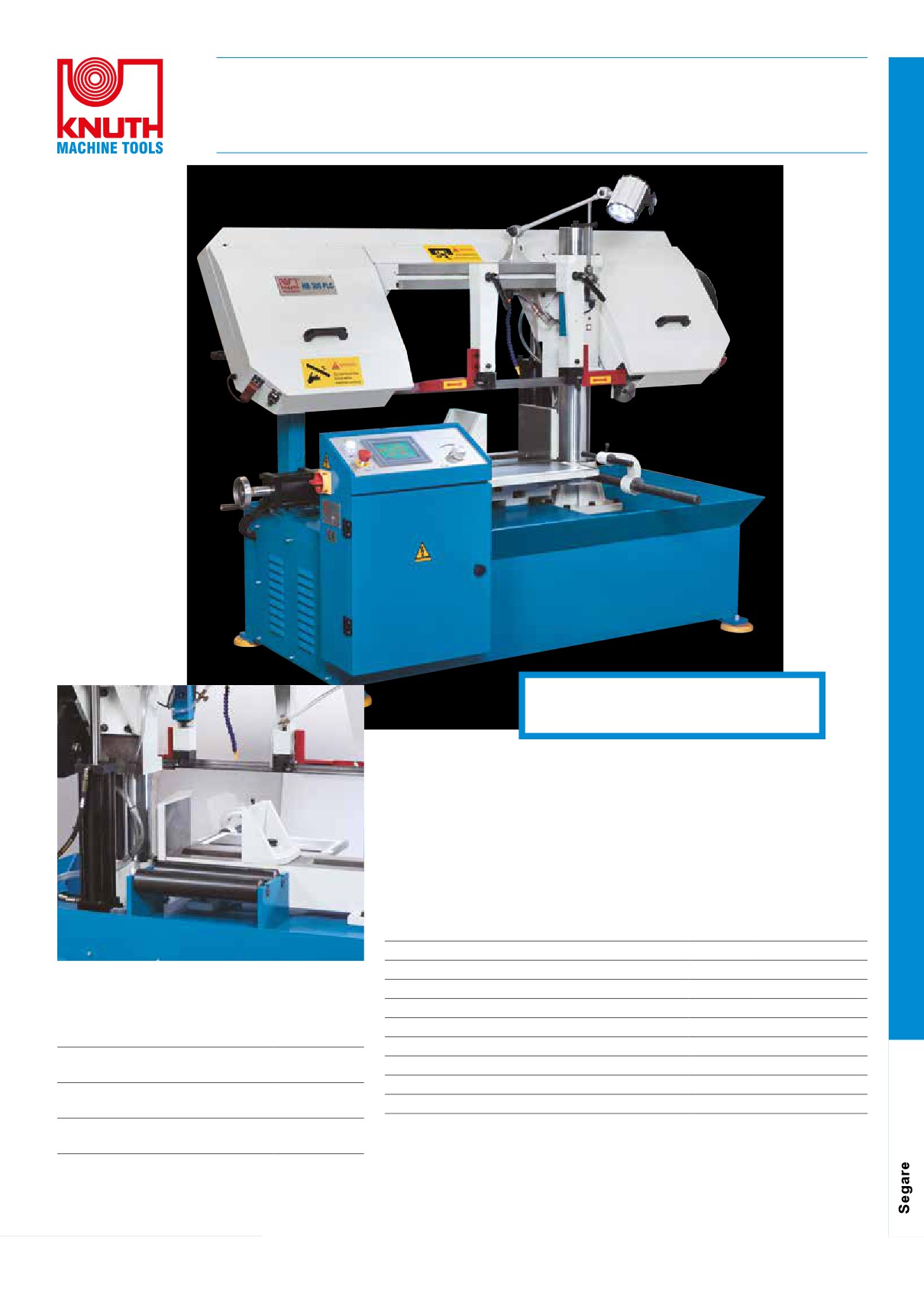

Segatrice a nastro semi-automatica

HB 300 PLC

Segatrice a nastro con touchscreen e bloccaggio pezzo di tipo idraulico

• ampio display touchscreen

• bloccaggio pezzo di tipo idraulico

• uno stabile telaio e le robuste guide delle colonne assicurano asportazioni precise

e d'estrema precisione angolare

• pannello di comando ad alta leggibilità con robusto touchscreen

• regolazione idraulica del telaio mediante guida sovradimensionata sulla colonna

• una morsa idraulica garantisce stabilità durante il processo di taglio

Specifiche tecniche

HB 300 PLC

Velocità di taglio

m/min

30, 50, 75, 90

Piantana di supporto dotata di rulli per un'alimentazione

Capacità di taglio a 0° (tondo)

300

semplice del materiale

Capacità di taglio a 0° (quadrato)

300

Capacità di taglio a 0° (rettangolare)

500x300

Potenza motore azionamento principale

Optional

Nr. par t.

Dimensioni nastro

4.180x34x1,1

• Lama a nastro bimetallica per HB

119223

Peso

1.085

300 PLC (3/4 denti)

Nr. part.

152823

• Lama a nastro bimetallica per HB

119224

300 PLC (4/6 denti)

• Lama a nastro bimetallica per HB

119225

300 PLC (5/8 denti)

Dotazione standard:

lama bimetallica, monitor Touch Screen, morsa idraulica, ciruito di raffreddamento,

lampada, piantana di supporto materiale con rulli, attrezzi di servizio, manuale d‘uso

181

Maggiori informazioni su www.knuth.com

Segatrice orizzontale a nastro

HB 280 T • HB 400 T

Segatrici a nastro complete di morsa idraulica, alte prestazioni per le officine

Piantana di supporto materiale, solo per

HB 280 T

• la struttura a doppia colonna

resistente alle torsioni e lo stabile e

pesante telaio in ghisa garantiscono

un funzionamento con un livello di

vibrazioni minimo

• l'avanzamento del telaio è a

regolazione idraulica

• la macchina si spegne

automaticamente al temine per

processo di taglio ed il telaio torna

alla posizione di partenza

• la dotazione standard prevede un

In fig. HB 280 T

circuito di raffreddamento ed una

piantana di supporto materiale

• bloccaggio pezzo di tipo idraulico

Optional

Nr. par t.

• struttura a doppia colonna

• Lama a nastro bimetallica per HB

119239

400 T (3/4 Z)

119240

• Lama a nastro bimetallica per HB

400 T (4/6 Z)

Dotazione standard:

lama bimetallica, Blocco di supporto (HB 280 T), rulli di piazzamento (HB 400 T),

Ulteriori dati sulle lame disponibili sul nostro sito

ciruito di raffreddamento, lampada, attrezzi di servizio, manuale d'uso

Specifiche tecniche

HB 280 T

HB 400 T

Velocità di taglio

m/min

27, 45, 69

36, 56

Capacità di taglio a 0° (tondo)

280

400

Capacità di taglio a 0° (quadrato)

280

400

Capacità di taglio a 0° (rettangolare)

280x280

400x400

Potenza motore azionamento principale

3/4

Dimensioni nastro

3.505x27x0,9

5.000x41x1,3

Peso

695

1.325

Nr. part.

152826

152821

182

Maggiori informazioni su www.knuth.com

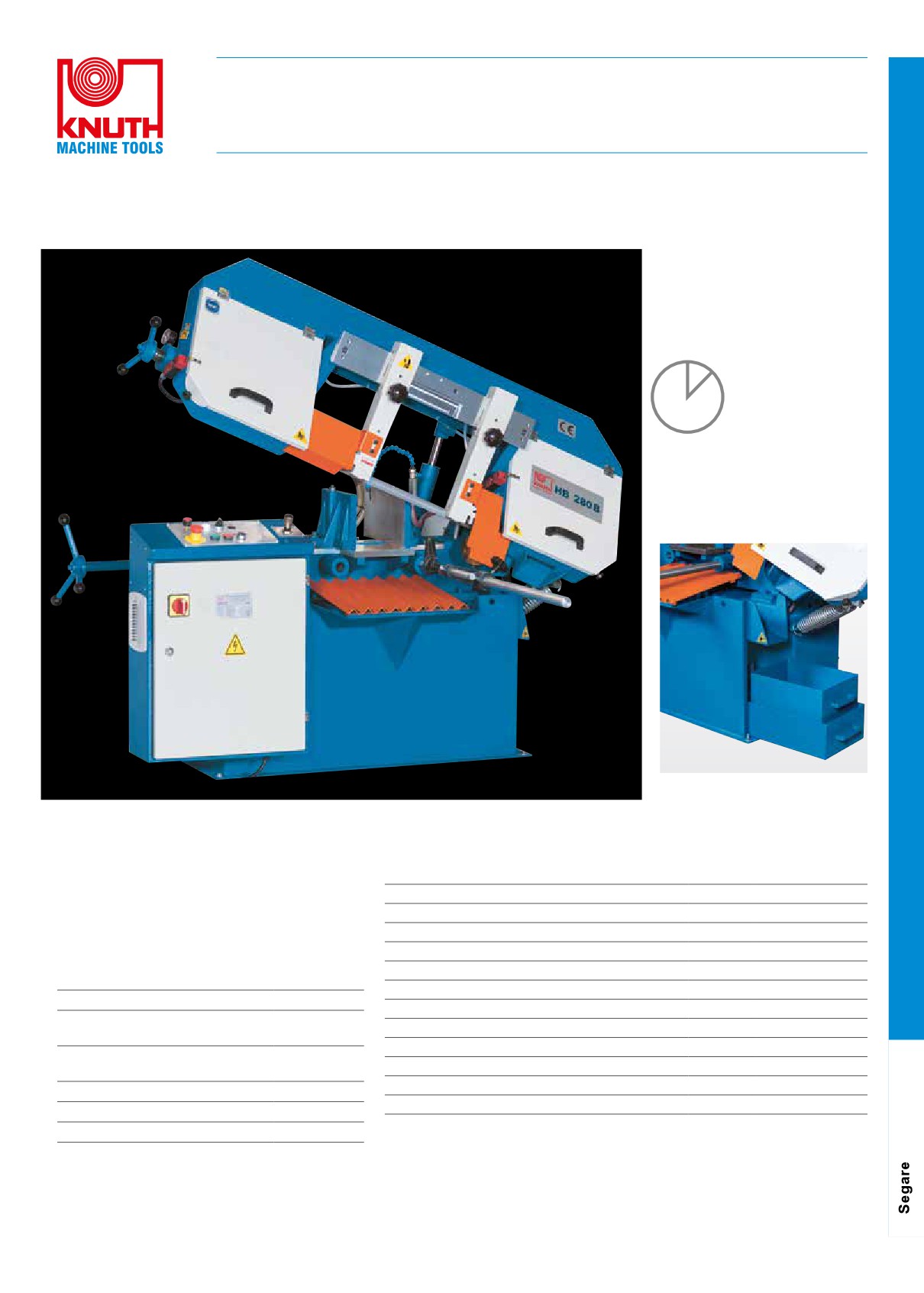

Segatrici orizzontali

HB 280 B

Seghe a nastro orizzontali molto affidabili con una comoda facile regolazione dell'angolo

• l'avanzamento idraulico è a regolazione continua, garantendo

risultati di lavorazione ottimi con un'usura degli utensili

minima

• arresto automatico a completamento delle operazioni di taglio

• sensore di rottura nastro con arresto automatico della

macchina

0°

45°

Serbatoio del refrigerante facilmente

accessibile con filtro anti-trucioli di grandi

dimensioni

Dotazione standard:

Specifiche tecniche

HB 280 B

Capacità di taglio a 0° (tondo)

280

sistema di bloccaggio del pezzo, ciruito di raffredda-

mento, arresto longitudinale, rulliera, manuale d‘uso

Capacità di taglio a 0° (quadrato)

280

Capacità di taglio a 0° (rettangolare)

350x200

Capacità di taglio a 45° - tondo

240

Capacità di taglio 45° - quadro

210

Optional

Nr. par t.

Capacità di taglio 45° - piatto

240x180

• Rulliera da 3 metri per HB 280 B

251881

Velocità di taglio a variazione continua

m/min

20 - 100

• Rulliera da 3m con arresto longitudinale

257411

Potenza motore azionamento principale

1,5

ed indicatore digitale per HB 280 B

Dimensioni nastro

3.400x27x0,9

• Rulliera da 6m con arresto longitudinale

257412

ed indicatore digitale per HB 280 B

Peso

530

Nr. part.

152797

• Lama / HB/ABS 280 B (6 denti/pollice)

109350

• Lama / HB/ABS 280 B (10 denti/pollice)

109352

• Lama / HB/ABS 280 B (14 denti/pollice)

109354

Ulteriori dati sulle lame disponibili sul nostro sito

183

Maggiori informazioni su www.knuth.com

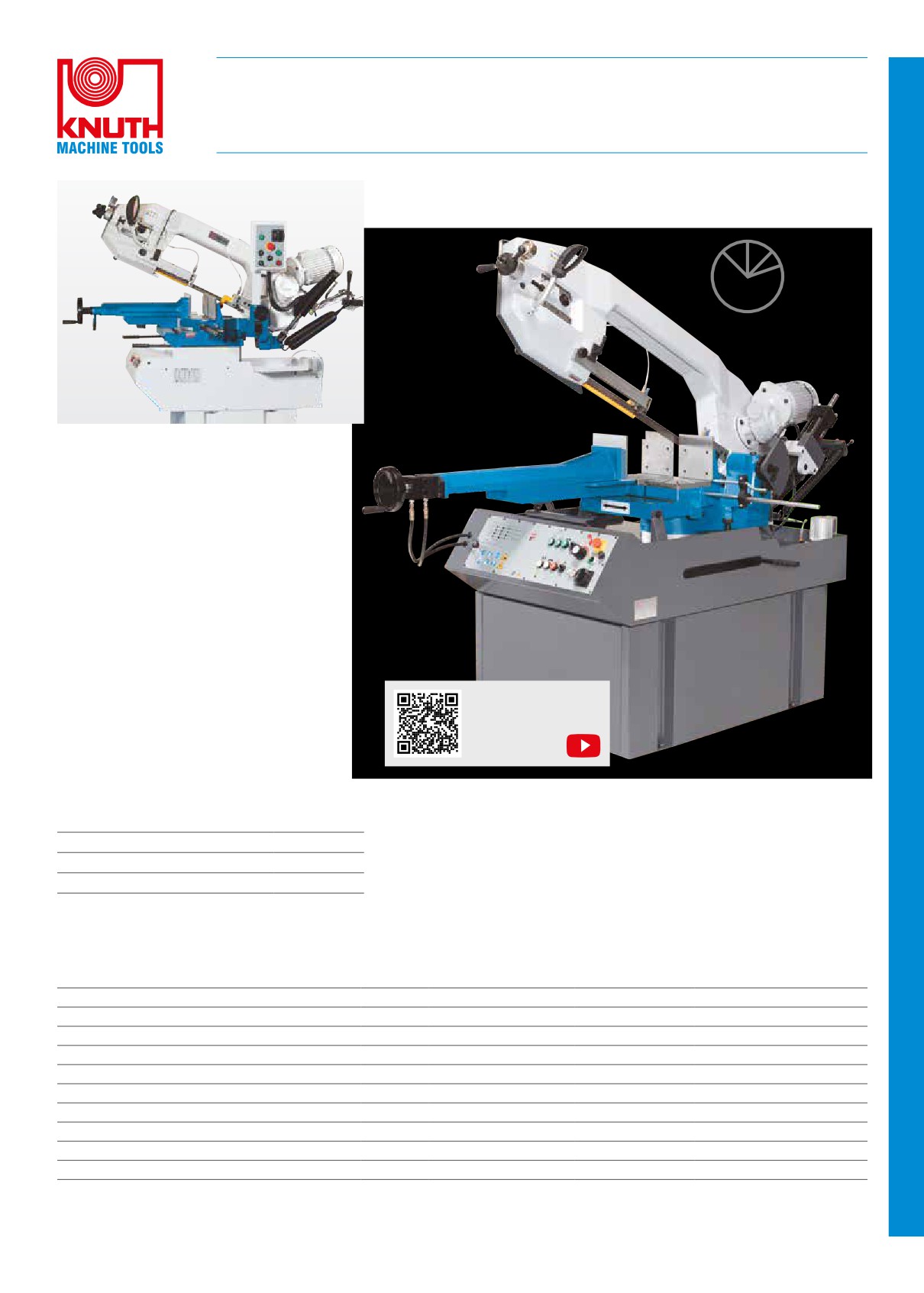

Segatrice orizzontale a nastro

SBS 235 • 255 • 355

Elevata capacità di lavorazione, struttura compatta, regolazione rapida dell'angolo di taglio

0°

-45°

45°

60°

In fig. SBS 255

SBS 235 / 255

•

2 velocità della lama selezionabili sul motore

d'azionamento

• Un sistema meccanico di bloccaggio rapido

consente di rilasciare e serrare i pezzi mediante

una leva in caso di lavorazione di piccole serie

• La SBS 225 dispone di una tavola circolare di

bloccaggio, che oscilla con movimento continuo

insieme al telaio

Dotazione standard:

1 lama, ciruito di raffreddamento, basamento, mano-

Guardate questa

metro di controllo del tensionamento lama, cilindro

macchina al lavoro

idraulico, velocità lama a variazione continua grazie

In fig. SBS 355

in you tube

ad un inverter (SBS 355), bloccaggio pezzo di tipo

idraulico (SBS 355), manuale d'uso

SBS 355

Optional

Nr. par t.

• un sistema idraulico di bloccaggio rapido del pezzo con prestazioni ben collaudate

• Lama bimetallica (3/4 denti/pollice)

119155

nella produzione in serie assicura una forza di serraggio costante sino all'ultimo

taglio

• Lama bimetallica (4/6 denti/pollice)

119156

• velocità del nastro a variazione continua per tagliare in maniera ottimale un'ampia

• Lama bimetallica (5/8 denti/pollice)

119157

gamma di materiali e profili

• estremo comfort d'uso - l'unità idraulica solleva il telaio alla fine del taglio e lo

Ulteriori dati sulle lame disponibili sul nostro sito

riporta nella posizione di partenza

Specifiche tecniche

SBS 235

SBS 255

SBS 355

Capacità di taglio a 0° (tondo)

225

255

355

Capacità di taglio a 0° (rettangolare)

150x245

315x230

300x530

Capacità di taglio 45° (piatto) sx

145x190

160x160

270x270

Capacità di taglio 45° (piatto) dx

120x120

195x230

290x360

Capacità di taglio a 60° R (piatto)

90x115

115x160

170x240

Velocità di taglio

m/min

45 / 90

20 - 80 (a variazione continua)

Potenza motore azionamento principale

1,1

1,5

2,2

Peso

295

380

805

Nr. part.

152778

152786

152788

184

Maggiori informazioni su www.knuth.com

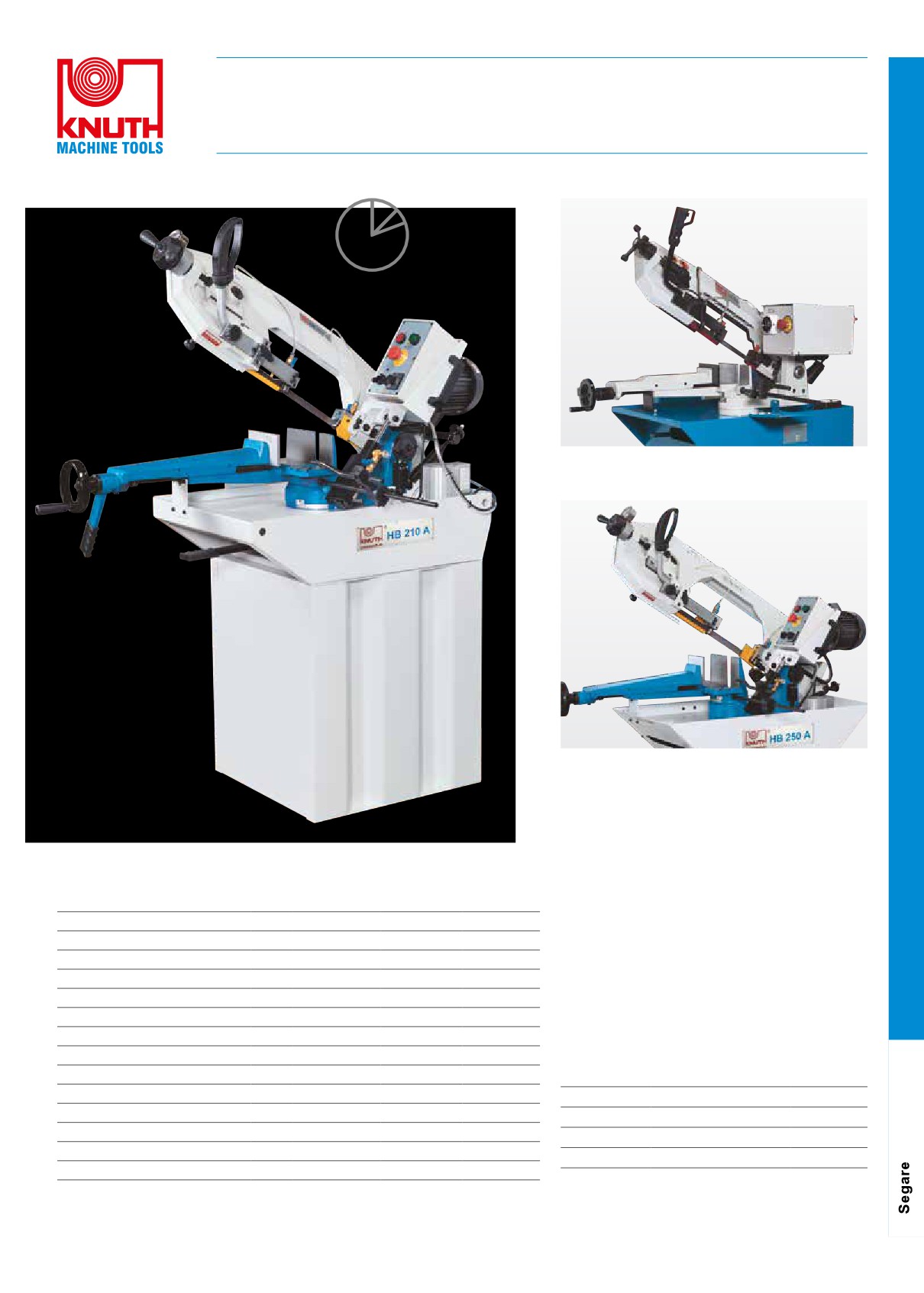

Segatrici orizzontali per officine

HB 150 • HB 210 A • HB 250 A

Pratica segatrice da officina per tagli obliqui

0°

45°

60°

HB 150

HB 250 A

HB 210 A

• il telaio monoblocco è realizzato in ghisa

• Tagli obliqui - non è il materiale, bensì il telaio a

essere orientato

• la pressione d'appoggio e, di conseguenza, anche

l'avanzamento del telaio sono realizzati mediante

Specifiche tecniche HB

150

210 A

250 A

cilindro idraulico e sono a variazione continua (HB

Capacità di taglio

210 A / HB 250 A)

Capacità di taglio a 0° (tondo)

150

170

225

• morsa a serraggio rapido

Capacità di taglio a 0° (rettangolare) mm

120x200

140x200

245x190

Dotazione standard:

Capacità di taglio 45° - piatto

90x130

95x130

210x155

Capacità di taglio a 45° - tondo

120

125

155

1 lama, ciruito di raffreddamento, basamento, morsa

Velocità nastro

m/min

40 / 80

40 / 90

a bloccaggio rapido, cilindro idraulico (HB 210 A / HB

Capacità di taglio a 60° - tondo

250 A), manuale d'uso

Potenza d'azionamento

Potenza motore azion. principale

0,6/0,85

0,75

1,1

Lame bimetalliche

Dimensioni e peso

per modello

Dimensioni in mm

Denti/pollice

Dimensioni

1,16x0,71x0,79

1,3x0,58x0,88

1,36x0,58x0,9

HB 150

2060 x 20 x 0,90

4/6, 5/8

Peso

135

152

185

HB 210 A

2080 x 20 x 0,80

5/8, 10/14

Nr. part.

152822

152850

152796

HB 250 A

2480 x 27 x 0,90

5/8, 8/12

Ulteriori dati sulle lame disponibili sul nostro sito alle

pagine dedicate alla HB 150, HB 210 A e HB 250 A

(utilizzare la funzione di ricerca prodotto)

Maggiori informazioni su www.knuth.com

185

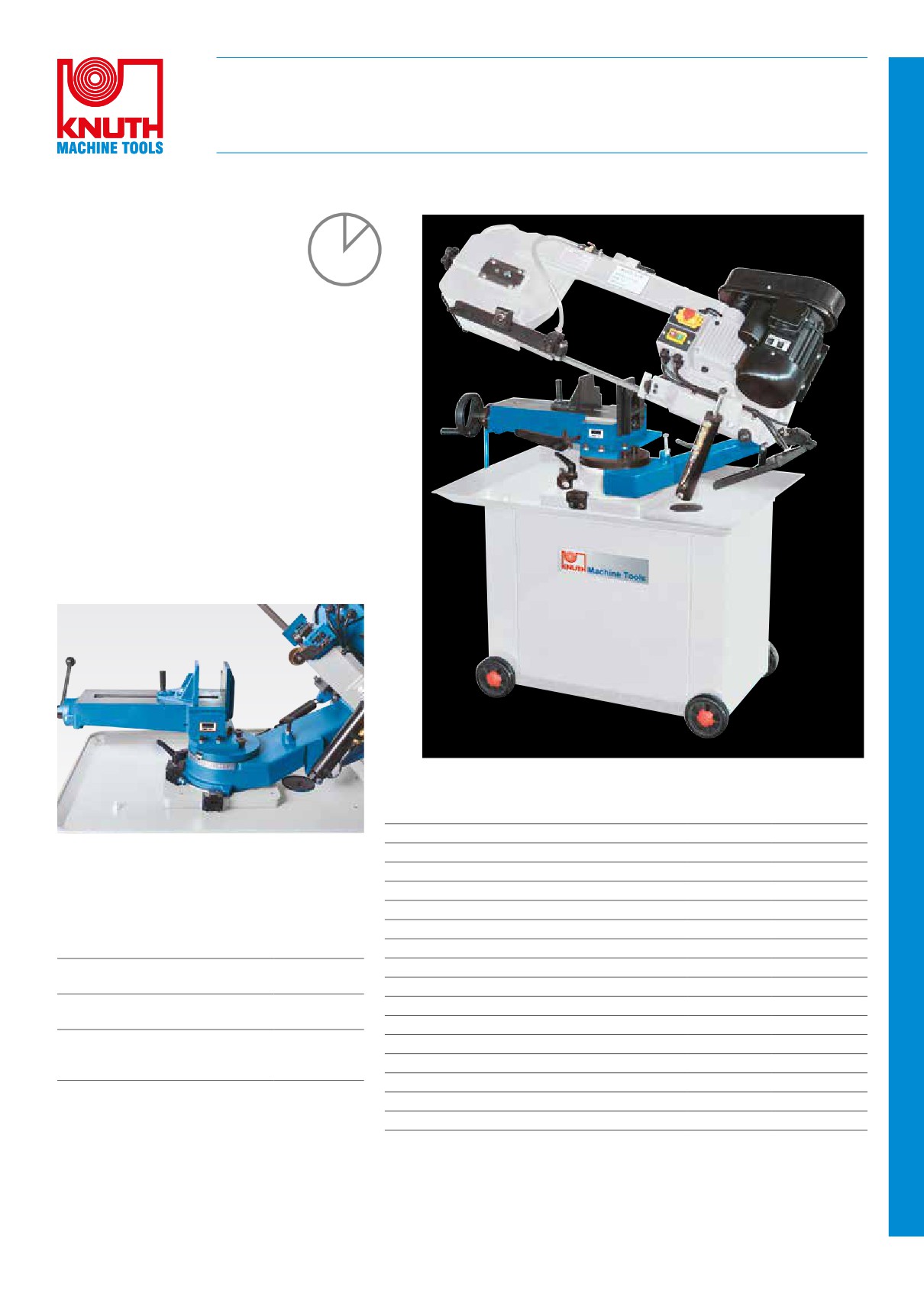

Segatrici a nastro per tagli obliqui

B 200 S

Segatrici a nastro - l’alternativa economica ai seghetti manuali ed alle segatrici circolari

0°

45°

• telaio orientabile per effettuare tagli angolari a 45°

• circuito di raffreddamento fornito di serie

• minore creazione di trucioli, grazie al nastro molto

sottile

• tagli precisi: la stabilità della struttura evita lo

scorrimento irregolare del nastro

• funzionamento silenzioso con un livello minimo di

vibrazioni

• pressione d'appoggio regolabile in maniera

continua da 0 al valore massimo tramite cilindro

idraulico

Specifiche tecniche

B 200 S

Capacità di taglio

Tempi morti brevi: riscontri angolari regolabili con precisione e

Capacità di taglio a 0° (tondo)

205

morsa a serraggio rapido

Capacità di taglio a 0° (quadrato)

205

Capacità di taglio a 0° (rettangolare)

205x215

Capacità di taglio a 45° (quadro) sx

115

Capacità di taglio a 45° (tondo) sx

135

Optional

Nr. par t.

Capacità di taglio 45° (piatto) sx

205x115

• Lama a nastro bimetallica per B 200

119150

Velocità nastro

m/min

24 / 41 / 61 / 82

S (4/6 denti/poll)

Potenza d'azionamento

• Lama a nastro bimetallica per B 180/

119774

Potenza motore azionamento principale

1,1

B 180 S/ B 180 A (5/8 denti/poll)

Dimensioni e peso

• Lama a nastro bimetallica per B

119775

Dimensioni nastro

2.360x20x0,9

180/B 180 S/ B 180 A (10/14 denti/

Dimensioni (lungo x larghezza x altezza)

1,23x0,65x1,32

poll)

Peso

190

Nr. part.

102752

Ulteriori dati sulle lame disponibili sul nostro sito alle

pagine dedicate alla B 200 S (utilizzare la funzione di

ricerca prodotto)

Dotazione standard:

ciruito di raffreddamento, morsa a bloccaggio rapido, telaio mobile, nastro di segatu-

ra, manuale d'uso

186

Maggiori informazioni su www.knuth.com

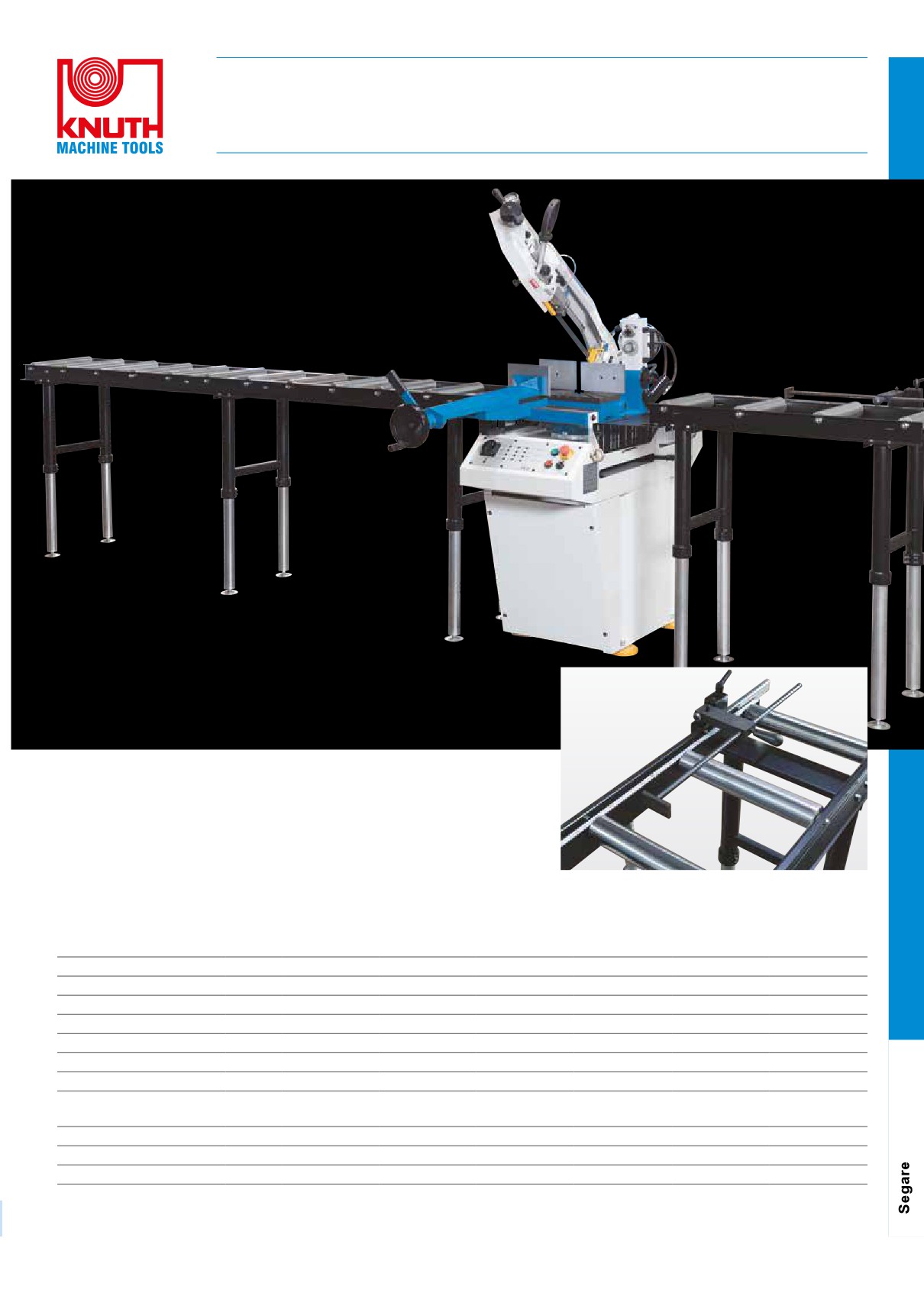

Trasportatore a rulli

Accessori per segatrici a nastro della serie HB-A / SBS

• Telaio realizzato con profili a U - traverse imbullonate

• Rulli di supporto in acciaio con cuscinetti per uno scorrimento agevole

• La forma strutturale del profilo ad U consente un passaggio del materiale senza

ostacoli anche senza sporgenze laterali

• La rulliera di carico materiale con arresto longitudinale regolabile

• Supporti stabili con ampie possibilità di regolazione

• Piastra di montaggio fornita di serie

La lunghezza di taglio è regolabile

mediante scala ad alta leggibilità

Specifiche tecniche

Infeed

Outfeed

Infeed

Outfeed

Infeed

Outfeed

1000 mm

2000 mm

3000 mm

Area utile di lavoro

Larghezza rulli

360

Distanza dei rulli

300

280

265

Capacità max. di carico

600

1.200

1.800

Numero supporti

Altezza regolabile

620 - 1.030

Dimensioni e peso

Dimensioni

1.000x450

1.300x465

2.000x450

2.300x465

3.000x450

3.300x465

(lungo x larghezza x altezza)

x1.030

Peso

Nr. part.

170360

170363

170361

170364

170362

170365

187

Maggiori informazioni su www.knuth.com

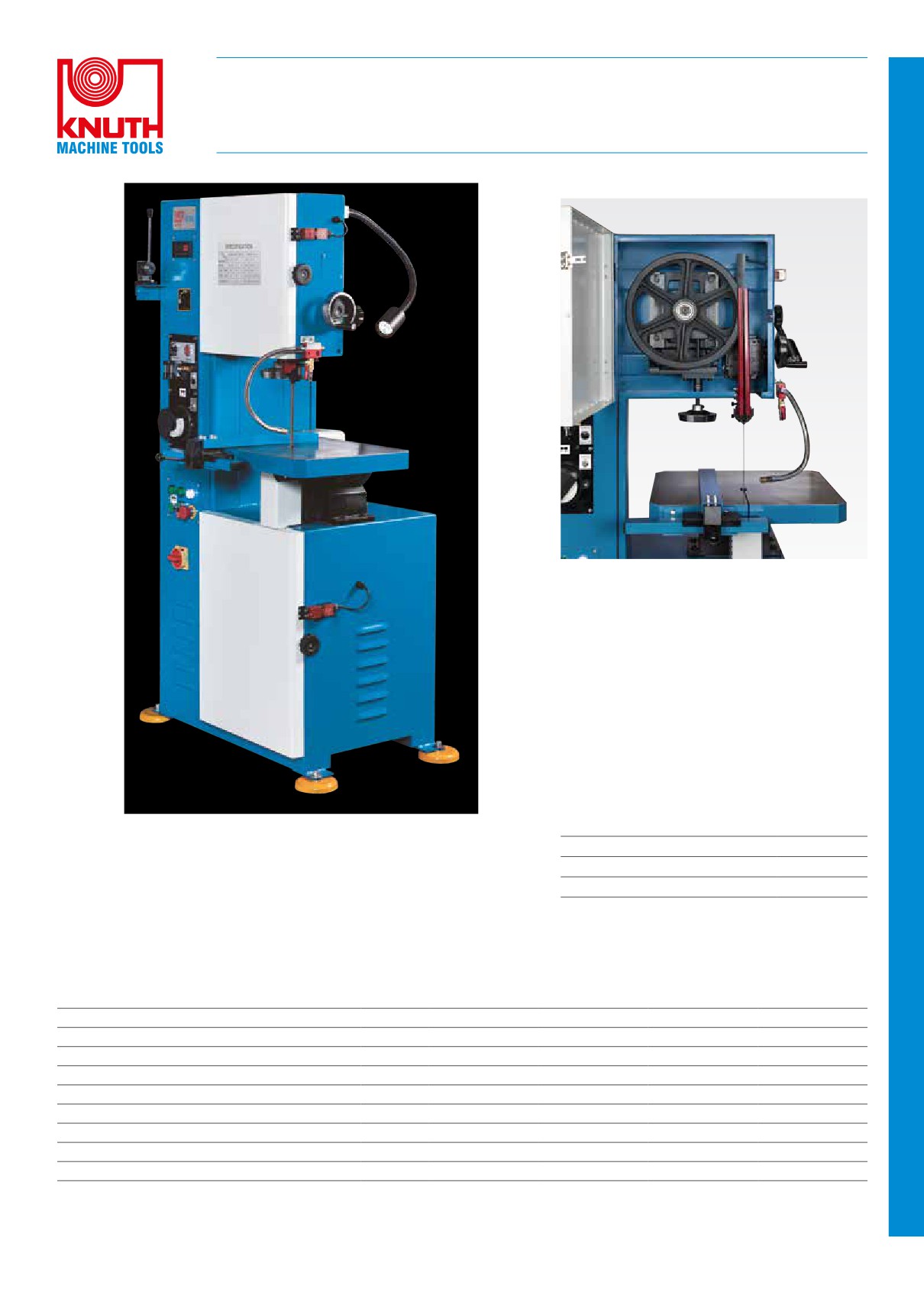

Segatrice verticale a nastro

VB A

Per profili interni ed esterni con dispositivo di saldatura lama

La guida particolarmente stabile della ruota di rinvio ne

garantisce l'allineamento preciso costante incrementando,

quindi, la qualità di lavorazione e la durata della lama

Dotazione standard:

dispositivo di saldatura lama completo, Unità di taglio

lama, lampada, nastro di segatura, ciruito di raffredda-

VB 300A

mento, Arresto tavola regolabile, manuale d'uso

• Il telaio macchina è costituito da una struttura in acciaio robusta, stabile e

Optional

Nr. par t.

resistente alle torsioni

• Lama per VB 585 A (10 poll/")

119706

• L'intera serie si contraddistingue per il design chiaro e funzionale e per la

• Lama per VB 585 A (14 poll/")

119707

semplicità d'uso

• Lama per VB 585 A (24 poll/")

119708

• La tavola di piazzamento è orientabile a dx e sx per tagli angolari

• Velocità lama a regolazione elettronica e controllabile mediante un ampio display

Ulteriori dati sulle lame disponibili sul nostro sito

digitale

Specifiche tecniche

VB 300 A VB 400 A VB 500 A VB 585 A

Dimensioni tavola

500x400x890

600x550x970

700x660x980

700x660x1.002

Regolazione angolare tavola (sx/dx)

15/45

15/30

Capacità di taglio: altezza x sbalzo

185x310

285x400

310x500

336x585

Velocità di taglio

m/min

0 - 190

0 - 257

0 - 329

0 - 340

Potenza motore azionamento principale

0,55

1,5

Dimensioni (lungo x larghezza x altezza)

0,91x0,82x1,6

1,05x0,92x1,82

1,25x1,04x1,98

1,33x1,06x2,11

Peso

275

315

410

555

Nr. part.

102640

102641

102642

102643

188

Maggiori informazioni su www.knuth.com

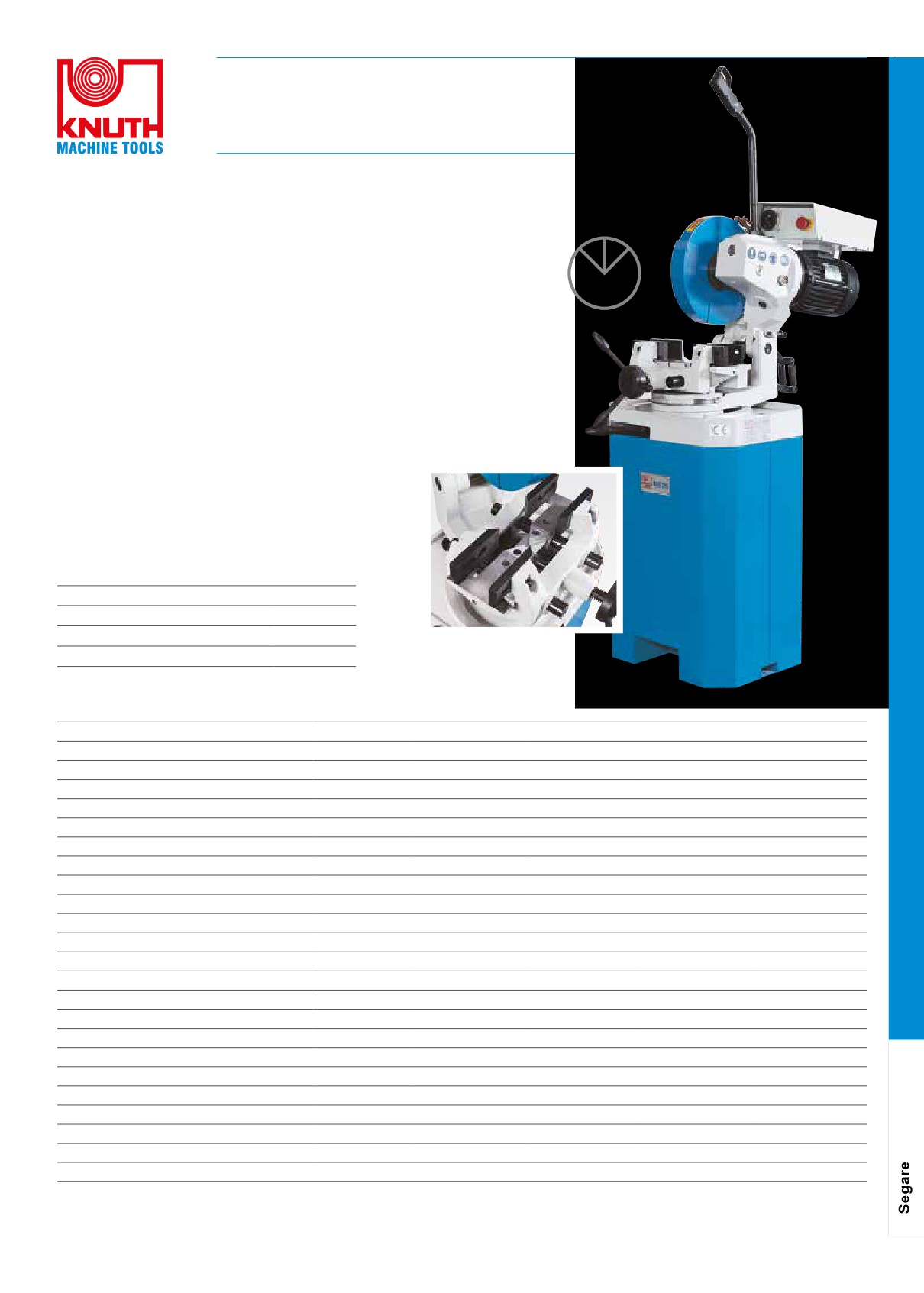

Segatrice circolare a freddo

KKS T 250 • 275 • 315 • 350

Un classico per l'officina - macchina robusta e durevole

In fig. KKS 315 T

• semplicità d'uso, robustezza e precisione nell'esecuzione di tagli angolari

rendono le segatrici circolari a freddo una componente basilare di ogni officina

• una stabile morsa con dispositivo di bloccaggio rapido ed un controsupporto

0°

contraddistinguono i modelli KKS 250 e 275 T, ideali per la lavorazione di piccole

-45°

45°

serie

• KKS 315 T / KKS 350 T dispongono di una morsa doppia autocentrante, che fissa

il pezzo su entrambi i lati della lama

• l'impostazione dell'angolo di taglio sino a +/- 45 gradi avviene mediante

posizionamento della testa ad ingranaggi

• tutti i modelli sono dotati di motori potenti, bipolari e con doppia velocità nella

KKS 315 e nella 350 T

• la dotazione di serie di tutti i modelli include un circuito di raffreddamento

integrato

Dotazione standard:

morsa doppia autocentrante (KKS 315 / 350 T),

morsa a bloccaggio rapido (KKS 250 / 275 T), ba-

samento, ciruito di raffreddamento, 1 lama, arresto

longitudinale

Optional

Nr. par t.

• Lama circolare / KKS 250 (passo 6)

109802

• Lama circolare / KKS 315 (passo 6)

109808

• Lama circolare / KKS 350 (passo 5)

109809

Morsa doppia

• Lama circolare / KKS 275 (passo 6)

109810

(KKS 315 / 350 T)

Specifiche tecniche

KKS 250 T

KKS 275 T

KKS 315 T

KKS 350 T

Area utile di lavoro

Diametro max. lama

250

275

315

350

Diametro alberi

Velocità

1/min

18/36

Larghezza morsa

100

145

Altezza di lavoro

960

Capacità di taglio

Capacità di taglio a 0° - tondo

100

120

Capacità di taglio a 0° - quadro

100

110

Capacità di taglio a 0° - piatto

75x45

90x45

140x90

140x100

Capacità di taglio a 45° (tondo) sx

105

Capacità di taglio a 45° (quadro) sx

100

Capacità di taglio 45° (piatto) sx

55x45

70x45

100x90

100x100

Capacità di taglio a 45° (tondo) dx

105

Capacità di taglio 45° (quadro) dx

100

Capacità di taglio 45° (piatto) dx

55x45

70x45

100x90

100x100

Potenza d'azionamento

Potenza motore azionamento principale

1,1

0,75 / 1,3

Tensione d'alimentazione

400

Dimensioni e peso

Dimensioni (lungo x larghezza x altezza)

0,92x0,48x1,71

0,92x0,48x1,78

0,92x0,56x1,78

0,97x0,56x1,83

Peso

143

148

227

236

Nr. part.

102119

102118

102120

102121

189

Maggiori informazioni su www.knuth.com

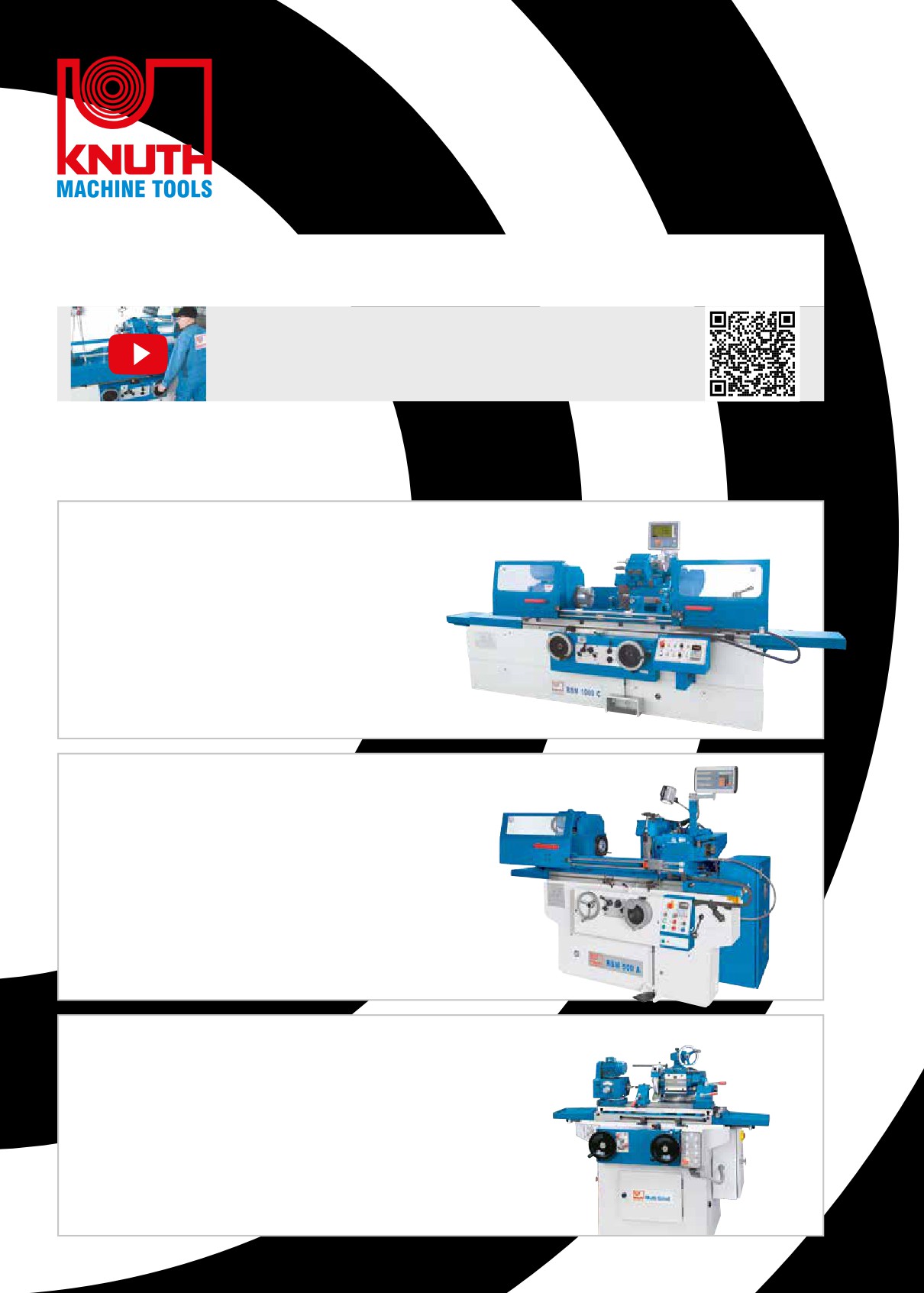

Rettificatrici

Convincetevi dal vivo: molti modelli possono essere visionati e provati nei nostri magazzini oppure presso

qualche utilizzatore nelle vostre vicinanze. Prendete un appuntamento per una prova! info@knuth.com

Vivete l‘esperienza delle nostre macchine in funzione!

Con il nostro canale YouTube KNUTH Machine Tools potrete essere

sempre aggiornati sulle novità e gli sviluppi della nostra azienda.

Rettificatrice per cilindri convenzionale

RSM C

Lunghezza di lavorazione 750 - 2000 mm

Dimensioni mola 400 - 500 mm

Rettifica esterna ed interna con posizionamento

automatico

Pagg. 192 / 193

Rettificatrice per cilindri convenzionale

RSM A

Lunghezza di lavorazione 500 - 800 mm

Dimensioni mola 400x50x203 mm

Per la rettifica esterna ed interna di pezzi cilindrici

e conici

Pagg. 194 / 195

Rettificatrice per cilindri e per utensili

Multi-Grind - Rettificatrice universale

Lunghezza di lavorazione 500 mm

Dimensioni mola 200x20x75 mm

Ideale per la costruzione di utensili e stampi, lavorazioni

meccaniche, per il reparto sviluppo, per i laboratori e la didattica

Pag. 204 / 205

190

Maggiori informazioni su www.knuth.com

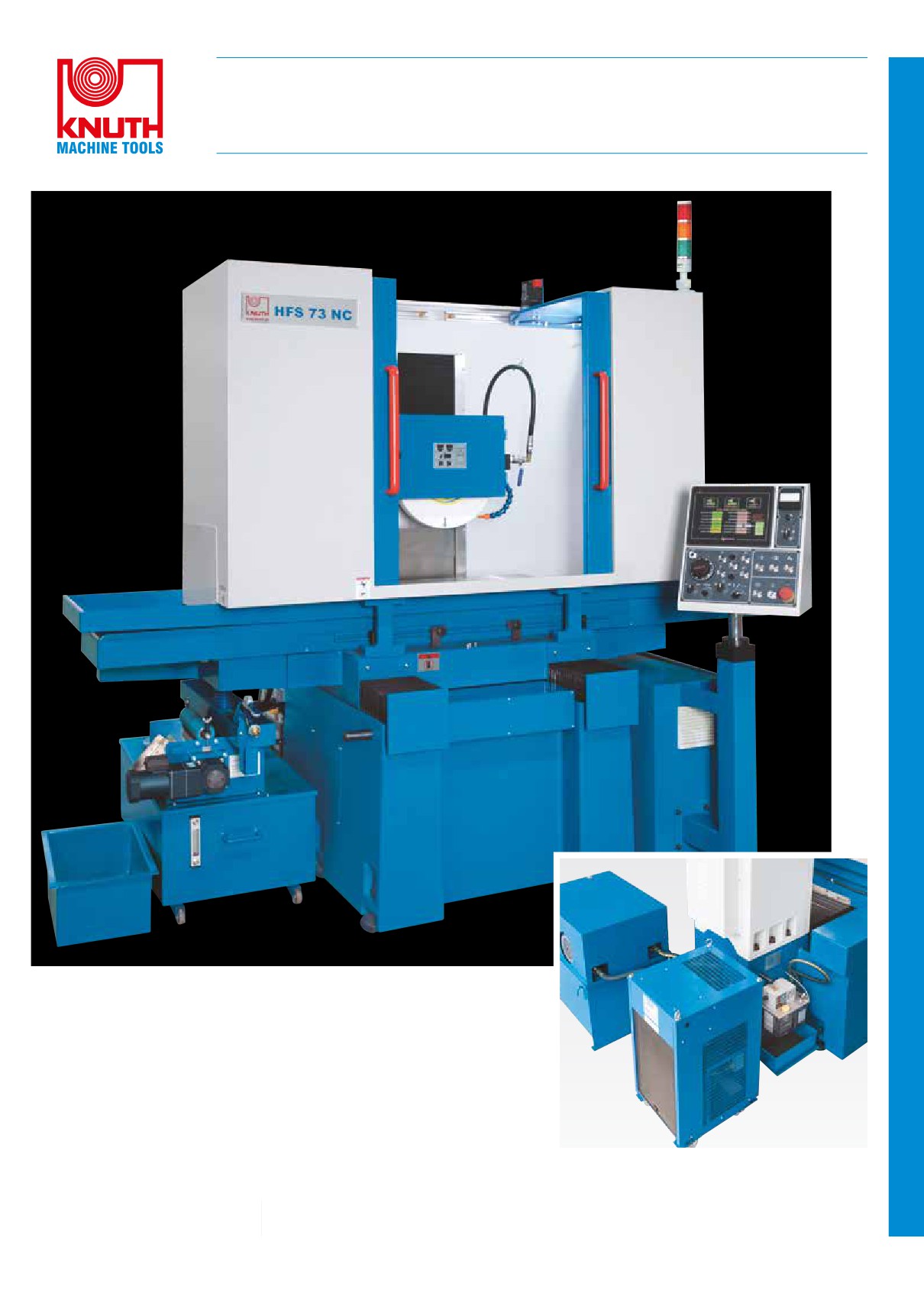

Rettifica NC per piani

HFS NC

Lunghezza di lavorazione 520 - 1700 mm

Dimensioni mola 255 - 400 mm

Rettifica automatica e semi-automatica con

ciclo di ravvivatura mola

Pagg. 198 / 199

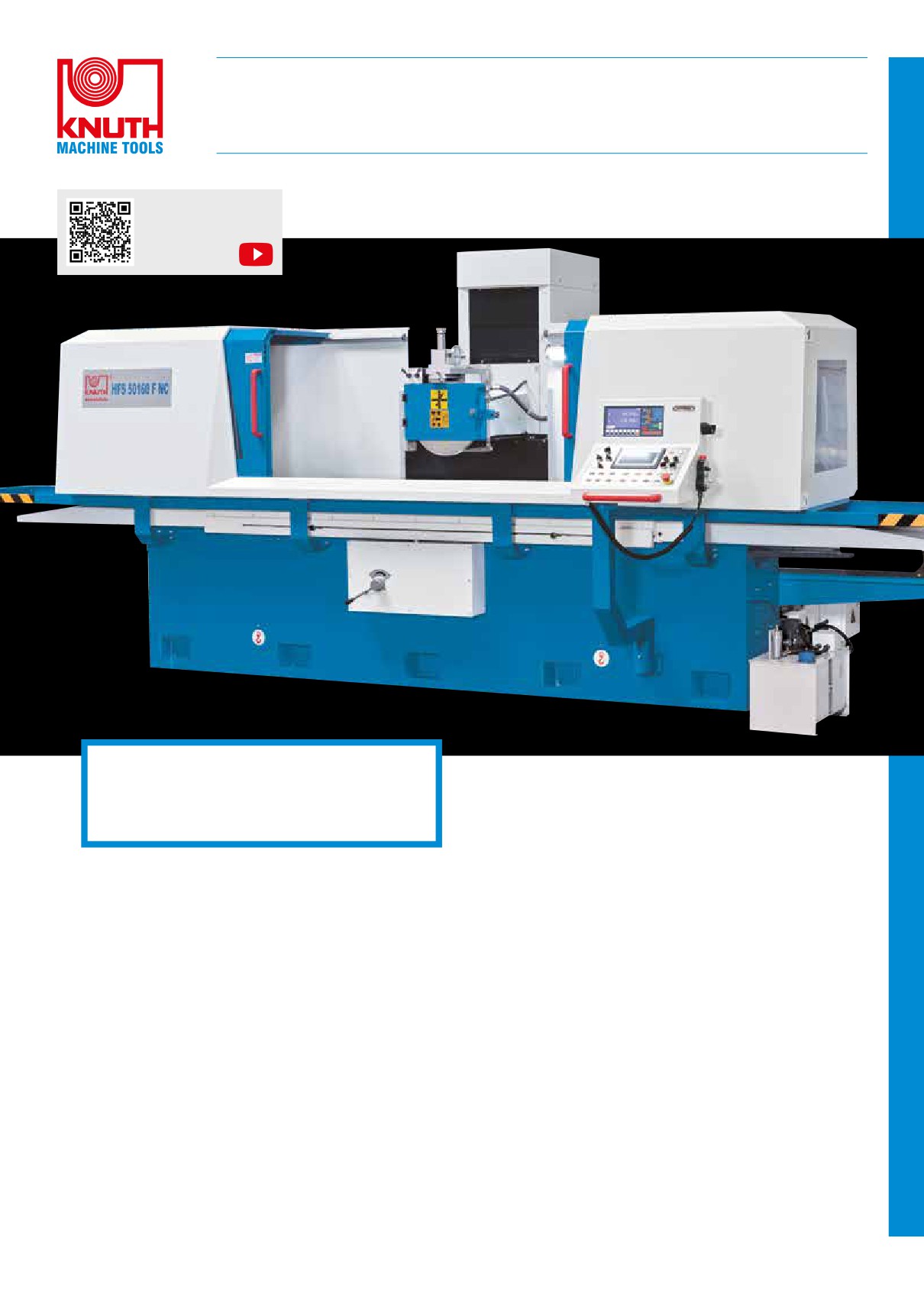

Rettifica NC per piani

HFS F NC

Lunghezza di lavorazione

1000 - 3000 mm

Dimensioni mola 355 - 500 mm

Precisione di lavorazione

facilmente programmabile per

pezzi grandi e pesanti

Pagg. 196 / 197

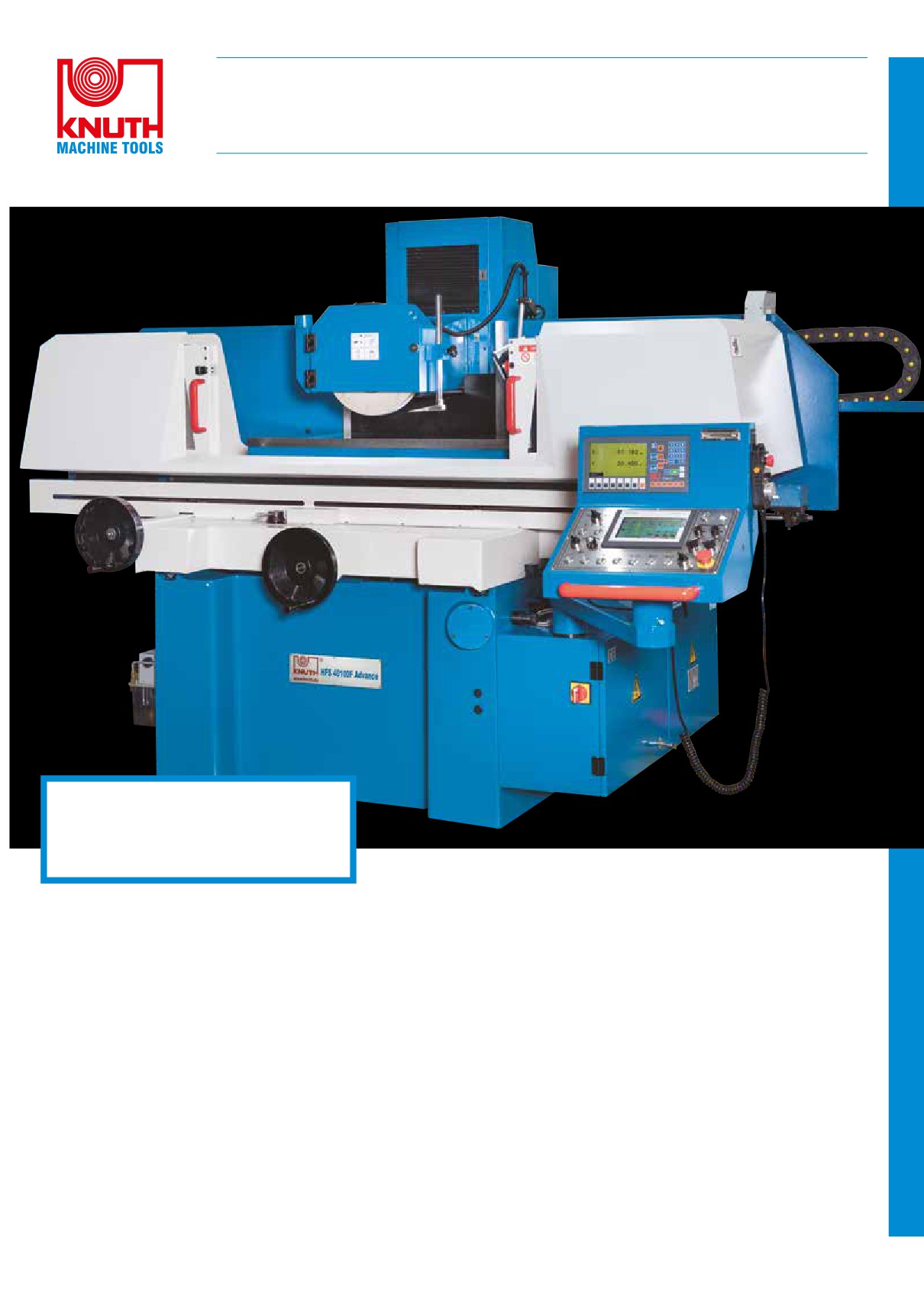

Rettifica NC per piani

HFS F Advance

Lunghezza di lavorazione 560 - 1130 mm

Dimensioni mola 200 - 355 mm

Serie dalla struttura compatta e concontrollo NC

Pagg. 200 / 201

Affilatrice manuale

FSM 480

Lunghezza di lavorazione 480 mm

Dimensioni mola 200x13x32 mm

Affilatrice manuale compatta perfetta per l‘officina

Pag. 202 / 203

Piccole macchine per smerigliatura e smussatura

Rettifiche per punte, dispositivi per smussatura,

smerigliatrici da banco, smerigliatrici a nastro e disco

Da pag. 206

191

Maggiori informazioni su www.knuth.com

Rettificatrici per cilindri

RSM 750 • 1000 • 1500 • 2000 C

Rettificatrice per cilindri di elevata precisione per lavorazioni interne ed esterne

Guardate questa

macchina al lavoro

in you tube

In fig. RSM 1000 incl. indicatore di posizione

• bancale macchina particolarmente ampio, pesante e dotato di nervature profonde,

costituito da una rigida struttura monoblocco

• guide prismatiche temprate ad induzione e rettificate garantiscono una precisione

durevole nel tempo ed un‘usura minima

• robusta testa portamandrino, con mandrino d‘altissima precisione e dotato di

cuscinetti a rulli conici, e foro da 100 mm - una straordinaria stabilità sotto carico

che risulta particolarmente convincente

• straordinaria silenziosità anche alle massime velocità

• tutti gli ingranaggi sono sovradimensionati, temprati e rettificati

• controllo avanzamento assi X e Z tramite joystick montato direttamente sul carrello

• una trasmissione ad azionamento manuale a 4 marce e con rinvio e l‘impiego

di sistemi di regolazione della frequenza di alta qualità, combinati ad un motore

mandrino con potenza sino a 7,5 kW, consentono di determinare con esattezza la

velocità di lavorazione ed un elevato valore di coppia per operazioni d‘asportazione

pesante

• gli avanzamenti rapidi degli assi X e Z consentono di posizionare velocemente il

carrello e ridurre i tempi morti

• un giunto limitatore di coppia posto nel grembiale protegge gli elementi meccanici

responsabili degli avanzamenti da danni e guasti

Il mandrino di rettifica della serie RSM

192

Maggiori informazioni su www.knuth.com

Dotazione standard:

indicatore di posizione su 2 assi, dispositivo per rettifica interna, lunetta aperta,

lunetta chiusa, autocentrante a 3 griffe Ø 200 mm, ciruito di raffreddamento,

ravvivamola, banco di bilanciamento, mandrino di bilanciamento, flangia por-

tamola, punta di centraggio, paraspruzzi frontale e posteriore, brida, attrezzi di

servizio, manuale d'uso, certificato di collaudo

Specifiche tecniche RSM

750 C

1000 C

1500 C

2000 C

Area utile di lavoro

Altezza punte

135

180

Diametro di affilatura

8 - 200

8 - 320

15 - 320

Con lunetta fissa

8 - 60

150

Lunghezza di affilatura

750

1.000

1.500

2.000

Diametro di rettifica interna con lunetta

35 - 100

Diametro di rettifica interna senza lunetta

25 - 100

30 - 100

Profondità di rettifica interna

125

Peso max. del pezzo tra le punte

150

Avanzamento minimo mola

0,0025

Diametro autocentrante

200

Orientabilità tavola (max.)

-2° / +6°

-3° / +7°

-3° / +6°

-3° / +5°

Velocità periferica

m/s

34,2

Velocità mandrino

1/min

50 Hz: 25-380

50 Hz: 25-220

Corsa

Corsa testa portamola

200

250

Avanzamento

Avanzamento tavola a variazione continua

m/min

0,1 - 4

Avanzamento per rotazione volantino asse X

0,5

Avanzamento per graduazione asse X

0,0025

Precisioni

Errore di concentricità

0,003

Deviazione cilindrica

0,008

0,01

Rugosità

µm Ra

<=0,32

Testa portamandrino

Orientabilità della testa portamandrino

0 - 45

Cono mandrino

Testa portamola

Velocità mandrino portamola

1/min

0 - 1.670

0 - 1.305,6

Orientabilità testa portamola (dx + sx)

30°

Velocità mandrino di rettifica interna

1/min

10.000

Contropunta

Cono contropunta

Corsa cannotto contropunta

Potenza d'azionamento

Potenza motore mandrino per rettifica / pompa sist. idraulico

4 / 0,75

5,5 / 0,75

7,5 / 0,75

Potenza motore rettifica interna

1,1

Potenza motore mandrino / pompa circ. refrigerante

1 / 0,17

1,5 / 0,125

Dimensioni e peso

Dimensioni della mola

400x50x203

500x50x203

Dimensioni mola per rettifica interna (max.)

50x40x16

50x25x13

Dimensioni mola per rettifica interna (min.)

45x35x10

17x20x6

Dimensioni (lungo x larghezza x altezza)

3x1,8x1,65

3,61x1,81x1,52

4,61x1,81x1,52

5,61x1,81x1,52

Peso

3.500

3.700

4.300

6.600

Nr. part.

302444

302445

302446

302447

193

Maggiori informazioni su www.knuth.com

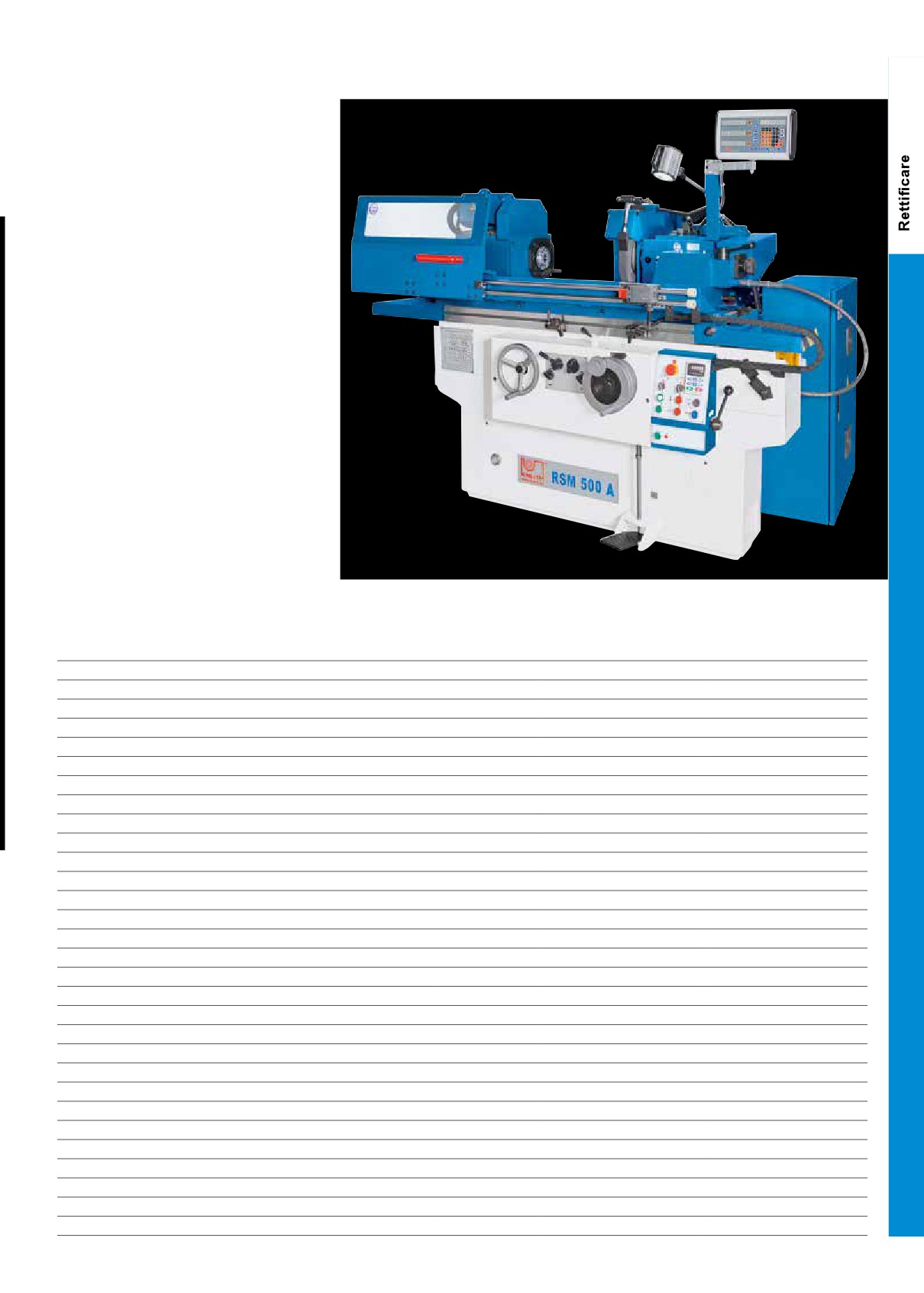

Rettificatrice per cilindri

RSM 500 A • RSM 800

Per la rettifica esterna ed interna di pezzi cilindrici e conici

Guardate questa

macchina al lavoro

in you tube

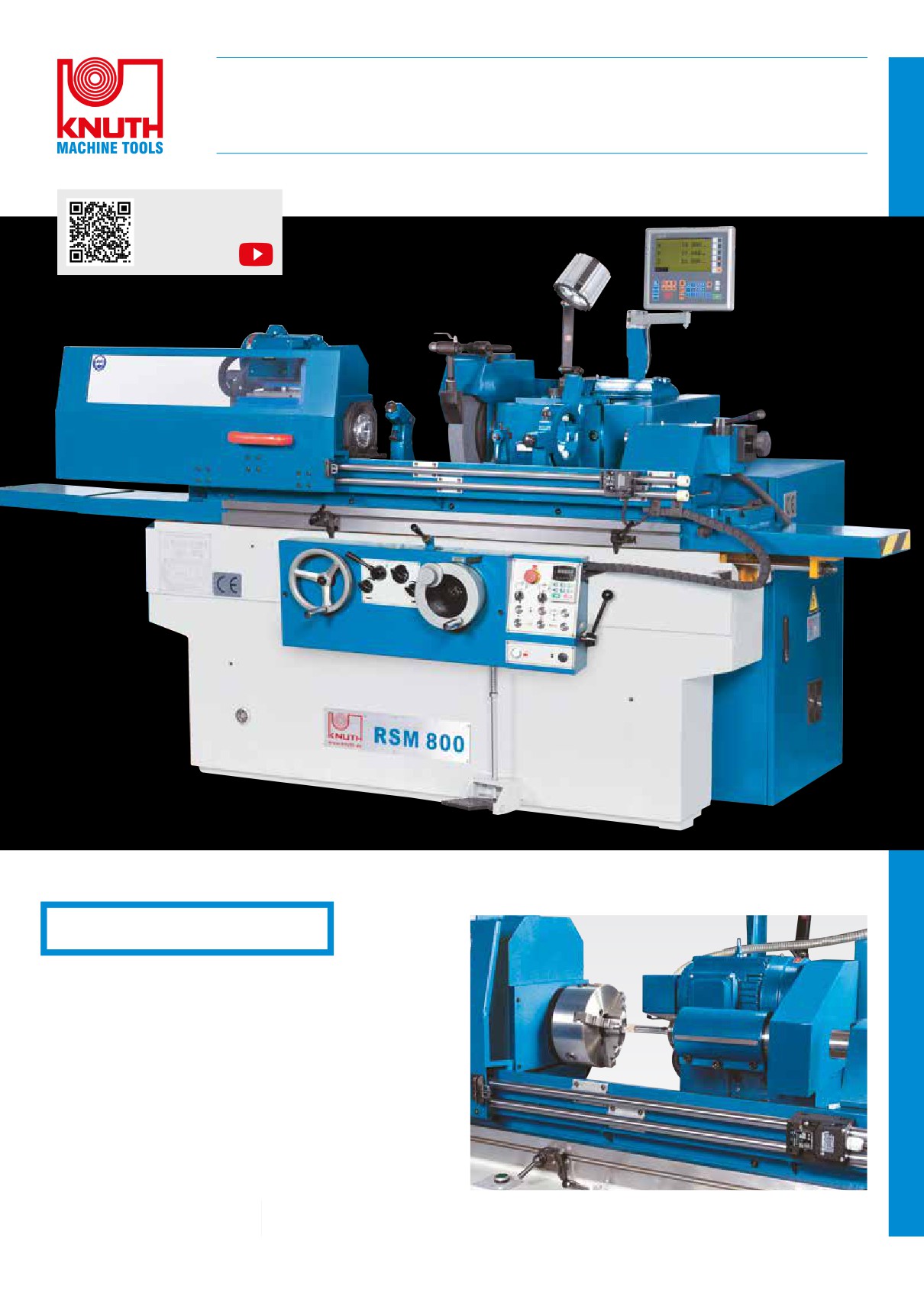

In fig. RSM 800

Dotazione di serie completa

• telaio macchina costituito da una struttura collaudata ed

estremamente stabile, realizzata in ghisa di alta qualità -

l‘elevato peso proprio e la massima accuratezza in fase

costruttiva costituiscono un‘ottima premessa per i migliori

risultati di lavorazione

• l‘avanzamento longitudinale, di tipo idraulico, può essere

impostato con precisione ed è a regolazione continua

La testa portamola viene ruotata di 180° per passare da lavorazione

esterna a lavorazione interna

194

Maggiori informazioni su www.knuth.com

• il sistema di scorrimento per il movimento

longitudinale e per quello trasversale è

estremamente preciso ed è costituito da una

combinazione di guide prismatiche e guide

piane

• la testa portamandrino a regolazione idraulica

semplifica l‘attrezzamento macchina ed il

cambio del pezzo, riducendo, di conseguenza,

i tempi morti

• mandrino dotato di cuscinetti a rulli segmentati

di altissima precisione - regolabili ed a basso

livello di manutenzione

• anche la regolazione della velocità del

mandrino di lavorazione è a variazione

continua è può essere facilmente adattata ed

ottimizzata durante il processo lavorativo

• la tavola è orientabile per rettifica conica

• contropunta idraulica con pedale

d'azionamento

Dotazione standard:

indicatore di posizione su 2 assi, dispositivo per

rettifica interna, autocentrante a 3 griffe Ø 200 mm, fl

angia, banco di bilanciamento, mandrino di bilancia-

mento, dispositivo ravvivamola, punta di centraggio,

flangia portamola, ciruito di raffreddamento, lunetta

aperta, lunetta chiusa, brida, lampada, attrezzi di

In fig. RSM 500 A

servizio, manuale d'uso

Specifiche tecniche

RSM 500 A

RSM 800

Area utile di lavoro

Altezza punte

135

Lunghezza del pezzo (max.)

650

950

Lunghezza di affilatura

500

800

Diametro di affilatura

8 - 200

Diametro di rettifica interna senza lunetta

10 - 100

13 - 100

Peso max. del pezzo tra le punte

Profondità di rettifica interna

125

Orientabilità tavola (max.)

R / L

-3° / +9°

-3° / +8°

Velocità periferica

m/s

Avanzamento

Avanzamento tavola a variazione continua

m/min

0,1 - 4

Avanzamento per graduazione asse X

0,005

Testa portamandrino

Velocità mandrino

1/min

25 - 220

25 - 380

Orientabilità della testa portamandrino

0-45°

Cono mandrino

Testa portamola

Velocità mandrino di rettifica interna

1/min

16.000

Orientabilità testa portamola (dx + sx)

± 30°

Potenza d'azionamento

Assorbimento totale

kVA

5,625

Dimensioni e peso

Dimensioni della mola

400x50x203

Dimensioni mola per rettifica interna (max.)

50x25x13

Dimensioni mola per rettifica interna (min.)

17x20x6

Dimensioni (lungo x larghezza x altezza)

2,5x1,6x1,5

3x1,6x1,5

Peso

2.500

3.000

Nr. part.

302430

370150

195

Maggiori informazioni su www.knuth.com

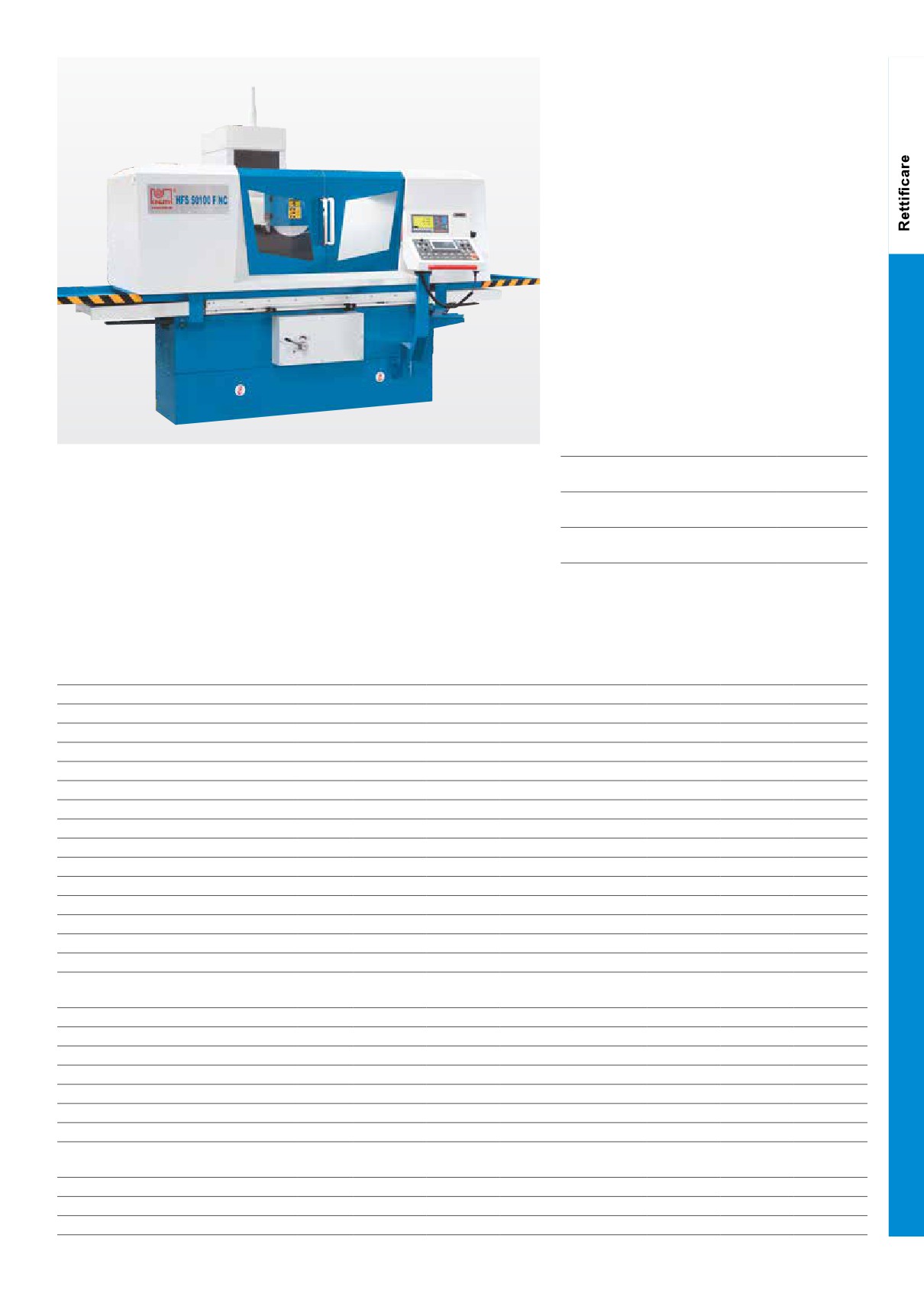

Rettificatrici in piano

HFS F NC

Precisione di lavorazione di pezzi grandi e pesanti molto semplice

Guardate questa

macchina al lavoro

in you tube

In fig. macchina con optional

• Touchscreen SIEMENS

• lavorazione automatica e manuale

• programmazione semplice

• dotazione di serie completa

• Il pesante telaio macchina a bancale incrociato con colonna mobile e mandrino

• Un volantino elettronico sugli assi Y e X semplifica

orizzontale convince per la sua particolare stabilità in presenza di carichi pesanti

le operazioni d'attrezzamento ed il posizionamento

manuale del mandrino di rettifica

• L'ampia area di lavoro consente di lavorare pezzi di grandi dimensioni oppure più

pezzi contemporaneamente con un unico bloccaggio

• in modalità automatica i valori stabiliti dall'operatore

per sgrossatura e finitura, il numero di corse di

• L'area di lavoro è protetta da una carenatura completa facilmente accessibile

spegnimento ed il ritorno al punto di partenza

• Nella dotazione standard di questa serie di macchine è incluso un potente sistema

vengono elaborati automaticamente

di refrigerazione

Mandrino

Controllo

• il mandrino di lavorazione è sovradimensionato,

• Cicli di rettifica per la lavorazione automatica di superfici e cave rilevati ed elaborati

sottoposto a bilanciatura dinamica, completamente

direttamente dal touchscreen Siemens

sigillato e lubrificato a vita

• Viti a ricircolo di sfere e potenti servomotori sugli assi Y ed X garantiscono

• i cuscinetti precaricati di precisione di cui è

precisione di posizionamento e ripetibilità della mola

dotato consentono di raggiungere prestazioni ed

affidabilità massime anche in caso lavorazioni

continuate per parecchie ore

196

Maggiori informazioni su www.knuth.com

Piastra di bloccaggio magnetica

• Le grandi piastre magnetiche, incluse nella

dotazione di serie, permettono di effettuare

bloccaggi rapidi su tutta l'area di lavoro

• una moderna unità di controllo assicura la

salvaguardia dell'operatore con forze di bloccaggio

stabili ed una buona qualità di smagnetizzazione

Dotazione standard:

indicatore di posizione su 2 assi, Volantino elettronico

per assi Y e Z, flangia portamola, carenatura di sicu-

rezza sull'area di lavoro, circuito di raffreddamento,

ravvivamole (senza diamante), banco di bilanciamen-

to, albero di bilanciamento, lampada a LED, piastra

di bloccaggio elettromagnetica, viti di regolazione,

attrezzi di servizio, manuale d'uso, Controllo Siemens

PLC con touchscreen, mola

Optional

Nr. par t.

L'area di lavoro è protetta da una carenatura completa facilmente accessibile

•

Circuito di raffreddamento con

253467

separatore magnetico e filtro in carta

Sistema idraulico

•

Ravvivamole parallelo per HFS F

253468

• una straordinaria silenziosità con un surriscaldamento minimo garantiscono i

migliori risultati anche in caso di lavorazioni prolungate

•

Separatore magnetico senza

253469

serbatoio per HFS F NC

• L'avanzamento longitudinale della tavola è a variazione continua e consente

di mantenere costante la velocità selezionata e di cambiare la direzione

d'avanzamento in maniera fluida e senza attriti

• il gruppo idraulico esterno, completo di unità di raffreddamento olio, assicura una

stabilità della temperatura perfetta

Specifiche tecniche HFS F NC

50100

50160

60160

60200

80160

80220

80300

Area utile di lavoro

Dimensioni tavola

500x1.000

500x1.600

600x1.600

600x2.200

800x1.600

800x2.200

800x3.000

Dist. centro mandrino-superficie tavola

600

920

900

Capacità max. di carico sulla tavola

700

900

1.300

1.690

2.000

2.400

3.500

Altezza piastra di bloccaggio magnetica

110

Corsa

Corsa asse X

1.000

1.600

2.200

1.600

2.200

3.000

Corsa asse Y

500

630

810

Avanzamento

Avanzamento asse X idr.

m/min

5 - 25

Avanzamento asse Y

mm/min

50 - 500

50 - 2.000

Profondità d'avanzamento asse Y

0,005 - 0,05

Avanzamento asse Z

mm/min

50 - 600

50 - 2.000

Avanzamento automatico asse Z

mm/min

0 - 30

Mola

Dimensioni della mola

355x40

500x75

x127

x305

Velocità

1/min

1.450

960

Potenza d'azionamento

Potenza motore azionamento principale

7,5

18,5

Potenza motore sistema idraulico

5,5

7,5

Servomotore assi Y

0,5

Servomotore assi Z

Dimensioni e peso

Dimensioni

4,5x2,65

6,01x2,5

5,5x2,75

6,5x2,75

4,8x4

6x4

8,2x4

(lungo x larghezza x altezza)

x2,7

x2,6

Peso

5.500

6.000

7.000

8.000

10.500

12.500

14.000

Nr. part.

124934

124935

124936

124937

124938

124939

124940

197

Maggiori informazioni su www.knuth.com

Rettificatrice per piani a controllo NC

HFS 52 • 73 • 104 • 160 NC

Automatica e semi-automatica con compensazione del ciclo di diamantatura

• l'intera macchina è stata concepita per consentire un funzionamento silenzioso

e uniforme anche alle velocità più elevate e con tempi di utilizzo prolungati,

assicurando massima accuratezza e minimo surriscaldamento

• movimento longitudinale tavola su guide prismatiche doppie

• la testa portamandrino e l'asse Z si muovono su guide lineari di precisione con viti

a ricircolo di sfere precaricate

• Servoazionamenti assi Y e Z e movimento idraulico longitudinale della tavola

regolati da valvola proporzionale elettronica a regolazione continua, per un

avanzamento regolare e preciso

• Gli assi Y e Z possono essere posizionati con precisione grazie ad un volantino

Unità idraulica esterna e raffreddatore per olio per

elettronico a 3 marce

mantenere la temperatura costante nell'uso continuato

198

Maggiori informazioni su www.knuth.com

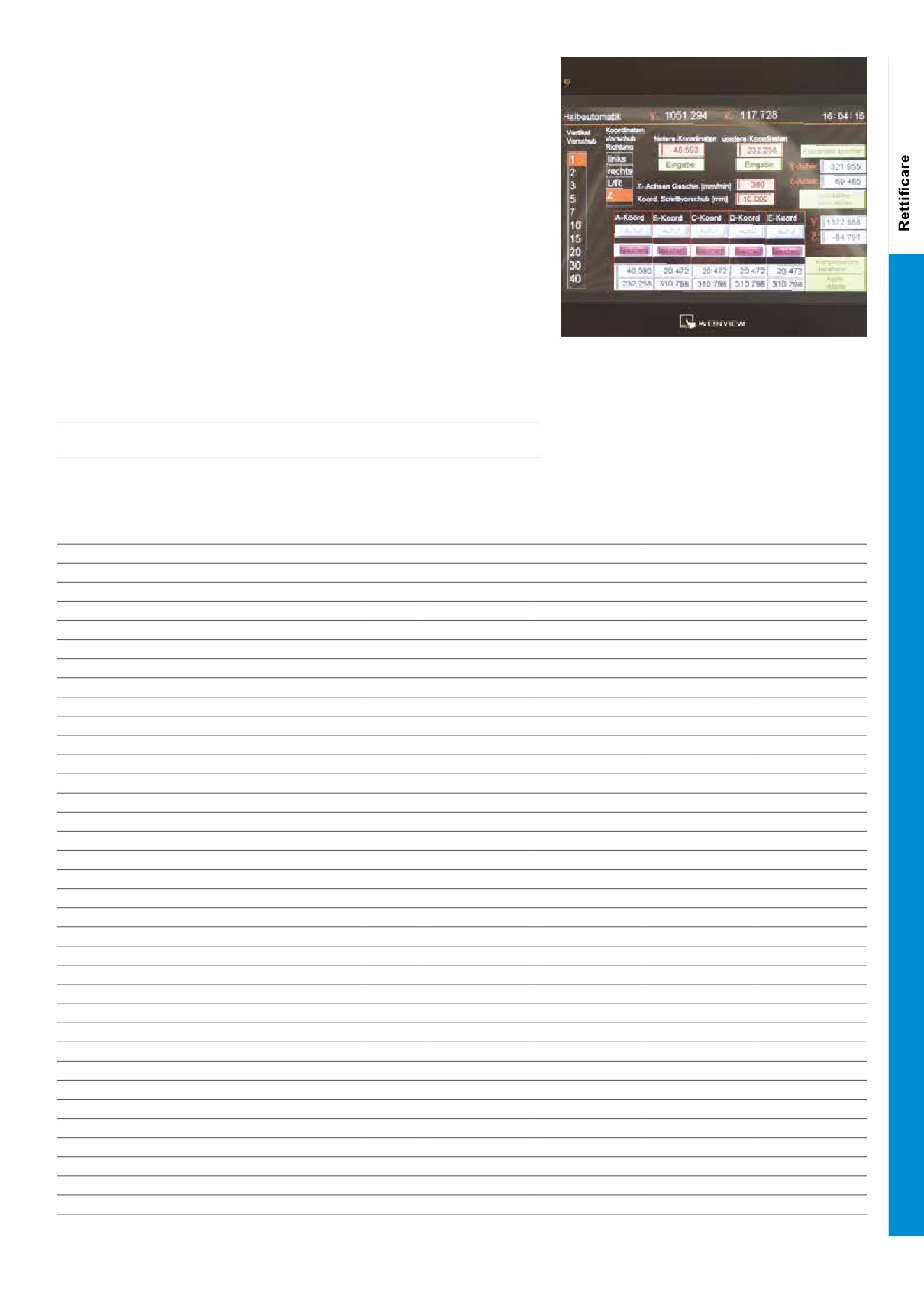

controllo NC

• studiato appositamente per la rettifica di piani, programmazione semplice ed

intuitiva mediate finestre di dialogo per lavorazioni automatiche o semi-automatiche

e per la ravvivatura delle mole

• La programmazione dei cicli di rettifica avviene tramite il touchscreen

• è possibile adattare senza problemi i parametri principali e la velocità

d‘avanzamento anche durante la lavorazione

• controllo funzioni automatico con comunicazione degli eventuali errori sul display

Dotazione standard:

piastra di bloccaggio elettromagnetica, circuito di raffreddamento con separatore

magnetico, sistema di lubrificazione centralizzata, sistema di raffreddamento dell'olio

idraulico, flangia portamola, ravvivamole con supporto, banco di bilanciamento, basi

per piazzamento, scatola utensili, manuale d'uso

In modalità di lavorazione automatica è

possibile utilizzare la funzione di ravvivatura

con compensazione automatica della misura ed

adattamento della velocità per un'operatività costante

Optional

Nr. par t.

• Impianto di refrigerazione e filtraggio con separatore magnetico per

251573

HFS NC

Specifiche tecniche HFS NC

104

160

Area utile di lavoro

Capacita max. di rettifica

520x200

720x300

1.020x400

1.700x400

Peso max. del pezzo incl. piastra magnetica di bloccaggio

210

400

680

850

Distanza asse mandrino - superficie tavola

470

640

Dimensioni della piastra di bloccaggio magnetica

500x200

700x300

1.000x400

1.600x400

Cave a T, ampiezza

Cave a T, quantità

Divisione (volantino elettronico) asse Y

0,001 / 0,005 / 0,01

Divisione (volantino elettronico) asse Z

0,01 / 0,05 / 0,1

Corsa

Corsa asse X

560

800

1.120

1.780

Corsa asse Z

230

330

430

Mandrino principale

Velocità mandrino

1/min

500 - 3.500

500 - 2.300

Avanzamento rapido

Avanzamento rapido asse Y-/Z

mm/min

(10) 0 - 1.200

Avanzamento

Avanzamento per rotazione (volantino elettronico) - asse Y

0,1 / 0,5 / 1,0

Avanzamento per rotazione (volantino elettronico) - asse Z

1,0 / 5,0 / 10

Velocità d'avanzamento asse X (idraulica)

m/min

min. 3 / max. 25

Velocità d'avanzamento asse Z

mm/min

0 - 1.200

Avanzamento automatico - Asse Y, finitura

0,0001 - 0,01

Avanzamento automatico - Asse Y, sgrossatura

0,005 - 0,04

Avanzamento automatico asse Z

0,1 - 15

0,1 - 25

Potenza d'azionamento

Potenza motore azionamento principale

3,7

5,5

Potenza motore pompa sistema idraulico

1,5

2,2

Potenza motore pompa refrigerante

0,09

0,18

Servomotore assi Z ed Y

0,55 / 0,55

0,55 / 1

Dimensioni e peso

Dimensioni della mola

255x50,8x25

400x127x40

Dimensioni (lungo x larghezza x altezza)

2,4x1,75x2,4

2,9x1,9x2,5

3,8x2x2,5

6,5x3x2,5

Peso

2.050

2.500

3.050

5.400

Nr. part.

122415

122420

122425

122430

199

Maggiori informazioni su www.knuth.com

Rettificatrici in piano

HFS F Advance

Precisione e semplicità di programmazione per la maggiore efficienza produttiva

• touchscreen SIEMENS

• programmazione semplice

• avanzamento idraulico della tavola

• dotazione di serie completa

Sistema idraulico

• il telaio macchina in ghisa grigia convince per la sua stabilità e resistenza

• una straordinaria silenziosità con un

alle torsioni, per le guide di precisione e per le straordinarie capacità di

surriscaldamento minimo garantiscono i migliori

lavorazione

risultati anche in caso di lavorazioni prolungate

• tutte le guide sono lubrificate da un sistema centralizzato automatico

• il movimento longitudinale della tavola è di tipo

idraulico ed è a variazione continua, costante e con

• l'area di lavoro è protetta da una carenatura con accesso facilitato

cambi di direzione privi di contraccolpi

• la potente pompa per il refrigerante è combinata con un'unità per aspirazione

• il gruppo idraulico esterno, completo di unità di

e raccoglie le polveri e le sostanze volatili che si originano durante la

raffreddamento olio, assicura una stabilità della

lavorazione

temperatura perfetta

Mandrino

Piastra di bloccaggio magnetica

• il mandrino di lavorazione è sovradimensionato, sottoposto a bilanciatura

• L'ampia tavola magnetica di bloccaggio, inclusa

dinamica, completamente sigillato e lubrificato a vita

nella dotazione standard, consente di serrare i

• i cuscinetti precaricati di precisione di cui è dotato consentono di raggiungere

pezzi senza ritardo

prestazioni ed affidabilità massime anche in caso lavorazioni continuate per

• l'unità di comando integrata nel sistema elettrico

parecchie ore

della macchina consente un uso molto semplice

della macchina, con bloccaggio e smagnetizzazione

rapidi per la migliore efficienza di termini di

produzione

200

Maggiori informazioni su www.knuth.com

II programma KNUTH completo / Catalogo delle produzioni (2022) - 10
