Manitou MRT 1440 ST3B (400°), MRT 1640 ST3B (400°), MRT 1840 ST3B (400°-360°). MANUALE D’ISTRUZIONI - 9





26

IT

EN

NL

1 - SEDILE DELL’oPERAoRE

Regolazione avanti-indietro del sedile

relativamente ai joysticks di comando.
Tirare la leva A (FIG.1) verso l’alto.

Muovere avanti o indietro,il sedile, nel

modo desiderato,in funzione dei braccioli.

Rilasciare la leva ed assicurarsi che ritorni

nella posizione di bloccaggio.

Regolazione avanti-indietro del sedile

Tirare la leva B verso l’alto (FIG. 1).

Posizionare il sedile nel modo desiderato.

Rilasciare la leva ed assicurarsi che ritorni

nella posizione di bloccaggio.

(OPTIONAL) : Inoltre è possibile muovere

avanti-indietro il sedile elettricamente

premendo i due bottoni su manipolatore

sinistro.

In avanti si inclina anche di 13° verso

l’alto.

Regolazione dell’altezza del sedile

Tirare la leva C verso l’alto (FIG. 1).

Posizionare il sedile all’altezza desiderata.

Rilasciare la leva ed assicurarsi che ritorni

nella posizione di bloccaggio.

Regolazione dell’inclinazione dello

schienale del sedile

Tirare la leva D verso l’alto (FIG.1) e

inclinare il sedile nel modo desiderato.

Rilasciare la leva ed assicurarsi che ritorni

nella posizione di bloccaggio.

Regolazione della sospensione del sedile

in funzione del peso

In funzione del peso dell’operatore si può

variare l’escursione della sospensione del

sedile.

Per compiere questa operazione agire

sul pomello E (FIG. 1) scegliendo il valore

desiderato.

Regolazione lombare dello schienale del

sedile

Ruotare il pomello “F” per regolare la zona

lombare dello schienale.

(Vedi immagine 1)

1 - BESTUURDERSSToEL

Afstelling voor-achter van de bestuurdersstoel

ten opzichte van de joysticks.
Trek de hendel A (FIG. 1) naar boven.

Schuif de stoel naar voren of naar achteren in de

gewenste stand in functie van de armleuningen.

Laat de hendel weer los en verzeker u ervan dat

hij weer in de geblokkeerde stand terugkeert;

Regeling van de bestuurdersstoel naar voren

en naar achteren

Trek de hendel B naar boven (FIG. 1).

Zet de stoel in de gewenste stand.

Laat de hendel weer los en verzeker u ervan dat

hij weer in de geblokkeerde stand terugkeert;

(OPTIONEEL) : Bovendien kunt u de stoel

elektrisch naar voren en naar achteren

bewegen m.b.v. de twee knoppen op de linker

stuurknuppel.

Vooruit helt hij ook 13° naar boven.

Afstelling van de stoelhoogte

Trek de hendel C naar boven (FIG. 1).

Zet de stoel op de gewenste hoogte.

Laat de hendel weer los en verzeker u ervan dat

hij weer in de geblokkeerde stand terugkeert.

Afstelling van de rugleuning van de stoel

Trek de hendel D naar boven (FIG.1) en hel de

stoel naar wens.

Laat de hendel weer los en verzeker u ervan dat

hij weer in de geblokkeerde stand terugkeert.

Afstelling van de stoelvering naar gelang het

gewicht

Naar gelang het gewicht van de bestuurder

kunt u de stoelvering variëren.

Hiertoe de knop E (FIG. 1) op de gewenste

waarde zetten.

Lumbale afstelling van de rugleuning van de

stoel

Draai aan de knop “F” om de lendenregeling van

de rugleuning te verstellen.

(Zie afbeelding 1)

A

F

D

C

B

E

1

OK

OK

911763

OK

OK

911763

13°

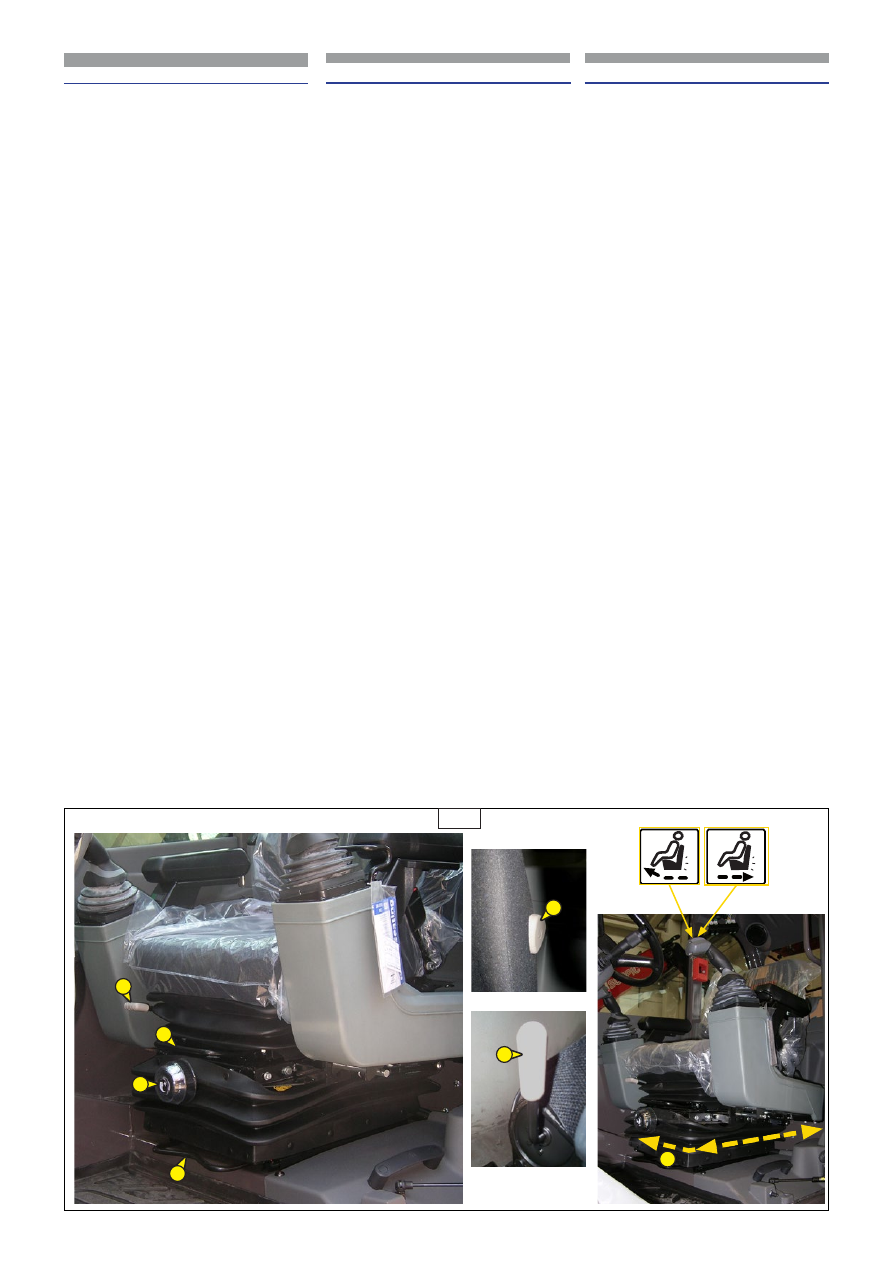

1 - oPERAToR SEAT

Adjusting seat forwards-backwards using

the control joysticks.
Pull lever A (FIG.1) upwards.

Move the seat forwards or backwards, as

required, according to the arm-rests.

Release the lever and make sure it returns

to the blocking position.

Adjusting the seat forwards-backwards

Pull lever B upwards (FIG. 1).

Position the seat as required.

Release the lever and make sure it returns

to the blocking position.

(OPTIONAL) : The seat can also be

moved forwards-backwards electrically

by pressing the two buttons on the LH

manipulator.

It can also be inclined upwards forwards

by 13°.

Adjusting the seat height

Pull lever C upwards (FIG. 1).

Position the seat at the required height.

Release the lever and make sure it returns

to the blocking position.

Adjusting the backrest inclination

Pull lever D upwards (FIG. 1) and tilt the

seat as required.

Release the lever and make sure it returns

to the blocking position.

Adjusting the seat suspension according

to weight

The movement of the seat suspension may

vary according to the operator's weight.

To carry out this operation, use knob E (FIG.

1) to select the required value.

Lumbar adjustment of seat back-rest

Turn knob “F” to adjust the lumbar area of

the seat.

(See image 1)

27

IT

EN

NL

2 - CINTURA DI SICUREZZA

-

 Sedetevi correttamente sul sedile.

- Controllate che la cintura non sia

  attorcigliata.

-  Indossate la cintura a livello del bacino.

-  Allacciate la cintura di sicurezza e

  controllate che sia ben bloccata.

- Regolate la cintura in funzione della vostra

  corporatura evitando di comprimere il

  bacino e senza gioco eccessivo.

Non potete in alcun caso utilizzare Il sollevatore

telescopico con la cintura di sicurezza difettosa

(fissaggio, blocco, cuciture, strappi, ecc.).

Riparate o sostituite immediatamente la

cintura di sicurezza.

(Vedi immagine 2)

2 - VEILIGHEIDSGoRDEL

- Ga goed op de stoel zitten.

- Controleer of de veiligheidsgordel niet in

elkaar gedraaid is.

- Laat de gordel ten hoogte van de heupen

lopen.

- Maak de veiligheidsgordel vast en

controleer of hij goed vast zit.

- Stel de gordel af naar gelang uw

lichaamsbouw, niet te strak en niet te los.

U mag in geen geval de heftruck gebruiken

als de veiligheidsgordel defect is

(bevestiging, blokkering, scheuren enz…). De

veiligheidsgordel onmiddellijk repareren of

vervangen.

(Zie afbeelding 2)

2

2

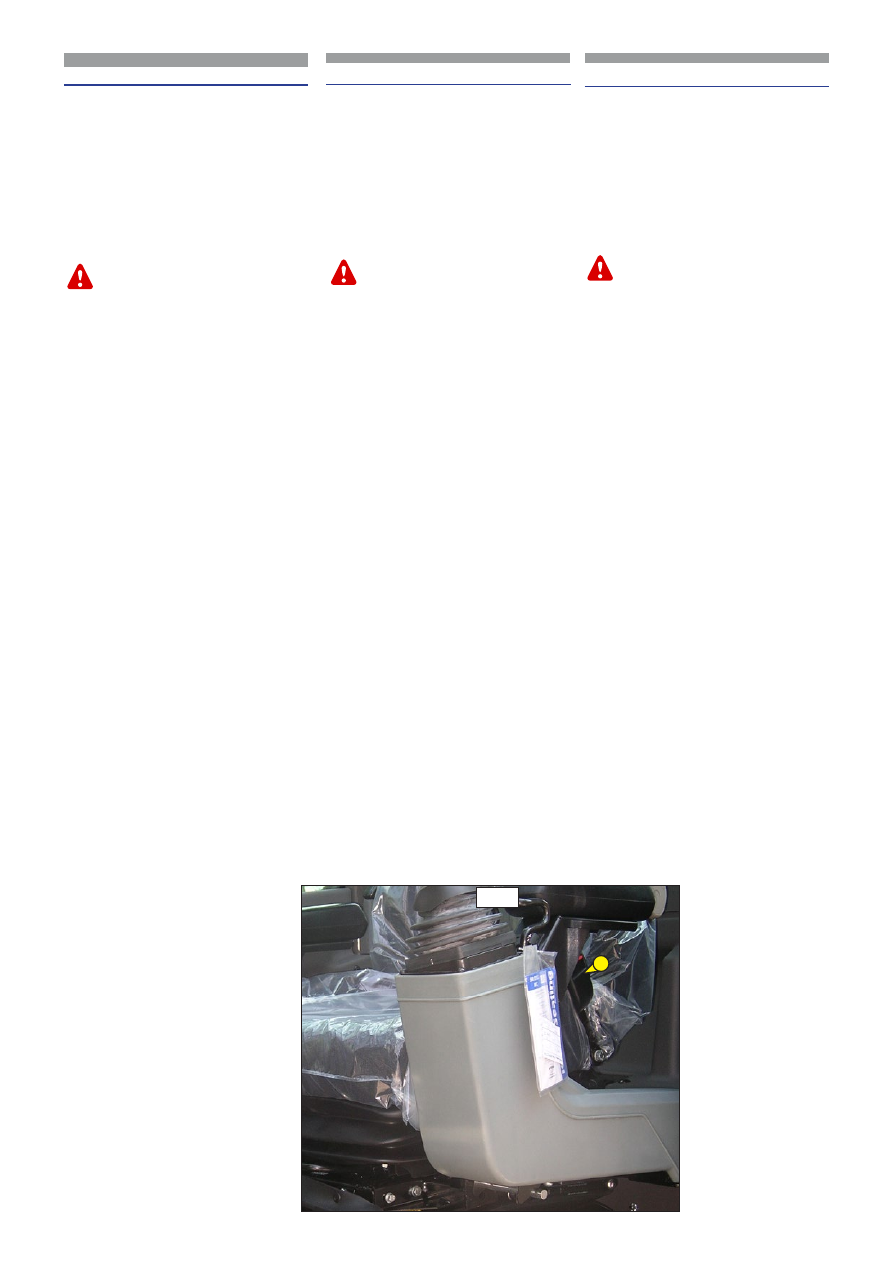

2 - SAfETY BELT

- Sit correctly on the seat.

- Check to make sure the seat belt is not

twisted.

-  Wear the belt at the hip.

- Fit the seat belt and check to make sure it

is locked properly.

- Adjust the seat belt according to your

body structure, avoiding pressing the

waist.

The telescopic lift must not be used if the

seat belt is defective (Fixing, lock, seams,

tears, etc.). Repair or change the seat belt

immediately.

(See image 2)

28

IT

EN

NL

°C

hours

P

RESET

3 - QUADRo INTERRUTToRI

A   - Interruttore pompa d’emergenza

B   - Interruttore radiocomando

C   - Interruttore acceleratore elettrico

D   - Interruttore freno stazionamento

E   - Interruttore reset trasmissione

F   - Interruttore marcia lenta-veloce

H   - Interruttore selettore tipi di

        sterzata

G   - Interruttore girofaro

P1  - Selettore stabilizzatore anteriore

         sinistro

P2  - Selettore stabilizzatore anteriore

         destro

P3  - Selettore stabilizzatore posteriore

         sinistro

P4  - Selettore stabilizzatore posteriore

         destro

Q   - Selettore movimenti stabilizzatori

Q1 - Spie movimenti stabilizzatori

S   -  Disponibile

U -  Interruttore ripristino blocco

       traslazione

W- Interruttore di rigenerazione (DPF)

V - Pulsante livellamento automatico

      stabilizzatori (optional)

Z - Sospensione del braccio

(Vedi immagine 3)

3 - SCHAKELPANEEL

A   - Schakelaar noodpomp

B   - Schakelaar afstandsbediening

C   - Schakelaar elektrische versneller

D   - Schakelaar parkeerrem

E   - Schakelaar reset transmissie

F   - Schakelaar langzame-snelle versnelling

H   - Schakelaar voor soorten besturing

G   - Schakelaar zwaailicht

P1 - Keuzeschakelaar stabilisator links voor

P2 - Keuzeschakelaar stabilisator rechts

voor

P3 - Keuzeschakelaar stabilisator links

achter

P4 - Keuzeschakelaar stabilisator rechts

achter

Q   - Keuzeschakelaar bewegingen

stabilisatoren

Q1 - Controlelampjes bewegingen

stabilisatoren

S    - Beschikbaar

U -  Schakelaar herstel rijblokkering

W  - Regeneratieschakelaar (DPF)

V - Knop automatische nivellering

stabilisatoren (optional)

Z - Vering van de arm

(Zie afbeelding 3)

A

B

C

W

V

Z

D

E

F

P1

P2

Q

H

U

P3

P4

S

Q1

3

G

S

S

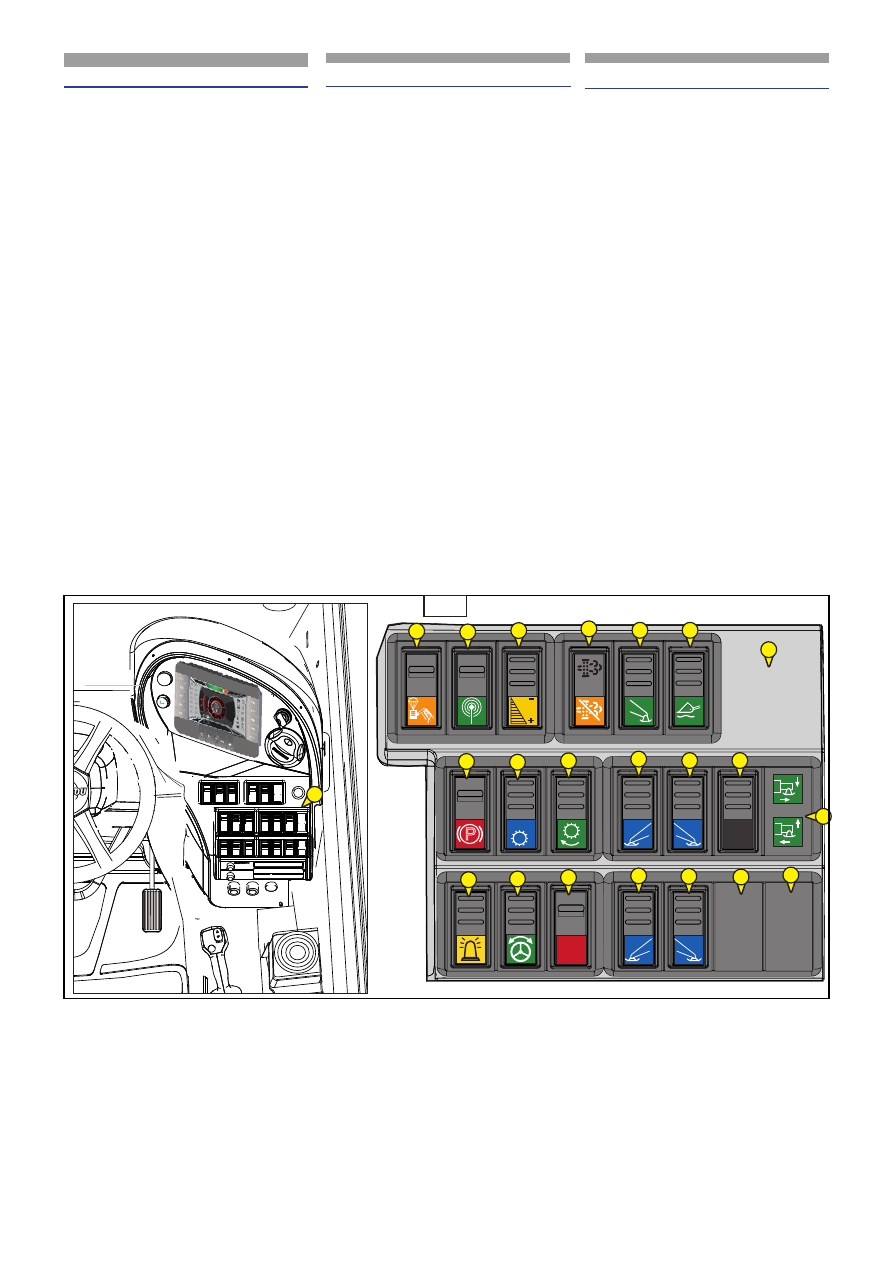

3 - SWITCHBoARD

A   - Emergency pump switch

B   - Radio control switch

C   - Electric accelerator switch

D   - Parking brake switch

E   - Transmission reset switch

F   - Slow-fast speed switch

H   - Selector switch for types of steering

G   - Rotating beacon switch

P1  - LH front stabiliser selector

P2  - RH front stabiliser selector

P3  - LH rear stabiliser selector

P4  - RH rear stabiliser selector

Q   - Stabilisers movements selector

Q1 - Stabilisers movements indicator lights

S    - Spare

U -  Switch for resetting traversing block

W  - Regeneration switch (DPF)

V - Automatic stabilisers levelling button

(optional)

Z - Boom suspension

(See image 3)

29

IT

EN

NL

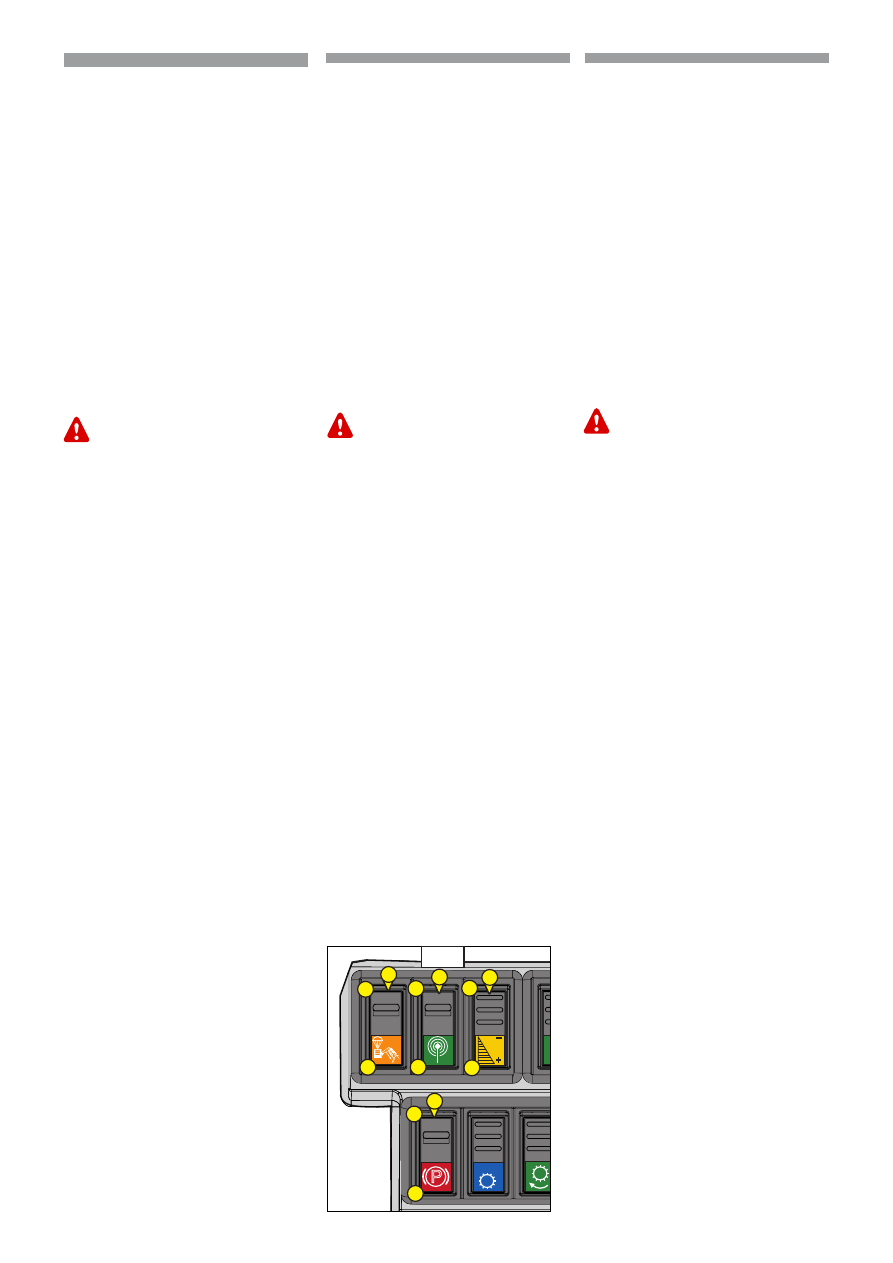

A - Schakelaar noodpomp (alleen met

platform)

Verlichte schakelaar, met 2 standen   “1” en “2”:

- bij drukken op “1” is de elektrische

veiligheidspomp gedeactiveerd

- bij drukken op “2” is de elektrische

veiligheidspomp geactiveerd en brandt het

lampje op de schakelaar.
Voor nadere informatie zie “Handleiding voor het

gebruik van het platform.”

(Zie afbeelding 3.1)

B - Schakelaar afstandsbediening

Verlichte schakelaar, met 2 standen   “1” en “2”,

met veiligheidsblokkering:

- bij drukken op “1” wordt de afstandsbediening

gedeactiveerd;

- bij drukken op “2” wordt de afstandsbediening

geactiveerd en gaat het lampje op de schakelaar

branden.
Om de bediening uit te schakelen van “2” naar

“1” de veiligheidsblokkering ontgrendelen en de

schakelaar indrukken.

Als de afstandsbediening geactiveerd

wordt door middel van de schakelaar,

gaat voor de zekerheid de machine uit.

  (Zie afbeelding 3.1)

C - Knop elektrische versneller (optie)

De knop heeft (alleen met afstandsbediening),

de functie om het toerental van de

verbrandingsmotor elektrisch te verhogen of

verlagen.

De knop heeft twee standen:

- bij drukken op “1” versnelt de

verbrandingsmotor geleidelijk

- bij drukken op “2” vertraagt de

verbrandingsmotor geleidelijk.

Om de verbrandingsmotor op het gewenste

toerental te brengen, “1” indrukken, dan

de knop loslaten om het motortoerental

constant te houden. Om terug te gaan naar het

minimumtoerental, de knop weer selecteren

door “2” in te drukken.

  (zie afbeelding 3.1)



D - Schakelaar parkeerrem

Verlichte schakelaar met twee standen, met

veiligheidsblokkering.

De parkeerrem werkt op de achteras.

 - Om de rem uit te schakelen, de knop in stand

“1” drukken.

 - Om de rem in te schakelen, de knop in stand

“2” drukken.

Om de rem uit te schakelen, van “2” naar “1”, moet

u de veiligheidsblokkering gebruiken terwijl u de

schakelaar indrukt.

  (zie afbeelding 3.1)

A - Interruttore pompa d’emergenza

     (solo con cestello)

Interruttore luminoso , a due posizioni   “1”

e “2”:

- premendo su “1” l’ elettropompa di

  sicurezza è disabilitata

- premendo su “2”  l’ elettropompa di

  sicurezza è abilitata e si illumina la

  spia sul interruttore.
Per ulteriori informazioni di comando

vedere sul “Manuale di utilizzo cestello.”

(Vedi immagine 3.1)

B - Interruttore optional radio-comando

Interruttore luminoso, a due posizioni   “1” e

“2”, con blocco di sicurezza:

- premendo su “1” il radiocomando

  viene disabilitato;

- premendo su “2” il radiocomando

  viene abilitato e si illumina la spia sul

  interruttore.
Per disinserire il comando da “2” a “1” occorre

sbloccare il blocco di sicurezza e premere

l’interruttore.

Quando si abilita il radiocomando tramite

l’interruttore, per sicurezza, si spegne la

macchina.

  (Vedi immagine 3.1)

C - Pulsante acceleratore elettrico

(option)

Il pulsante  (solo con radiocomando), ha

la funzione di aumentare o diminuire

elettricamente, il numero dei giri del motore

termico.

Il pulsante ha due posizioni :

- premendo “1” si accelera gradualmen

  te il motore termico

- premendo “2” si decelera gradualmen-

  te il motore termico.

Per portare il motore termico a regime di

giri desiderato, premere  “1”, poi rilasciare

il pulsante, per mantenere costante i

giri motore. Per tornare al minimo dei

giri motore, riselezionare il pulsante

premendo“2”.

  (vedi immagine 3.1)



D - Interruttore freno di  stazionamento

Interruttore luminoso a due posizioni, con

blocco di sicurezza.

Il freno di stazionamento agisce sul ponte

anteriore.

 - Per sbloccare il freno, spingere il

   pulsante in posizione  “1”.

 - Per bloccare il freno, spingere il

   pulsante in posizione  “2”.

Per sbloccare il freno da “2” a “1”, occorre,

mentre si preme l’interruttore, agire sul

blocco di sicurezza.

  (vedi immagine 3.1)

P

RESET

Mode

1

2

1

2

1

2

2

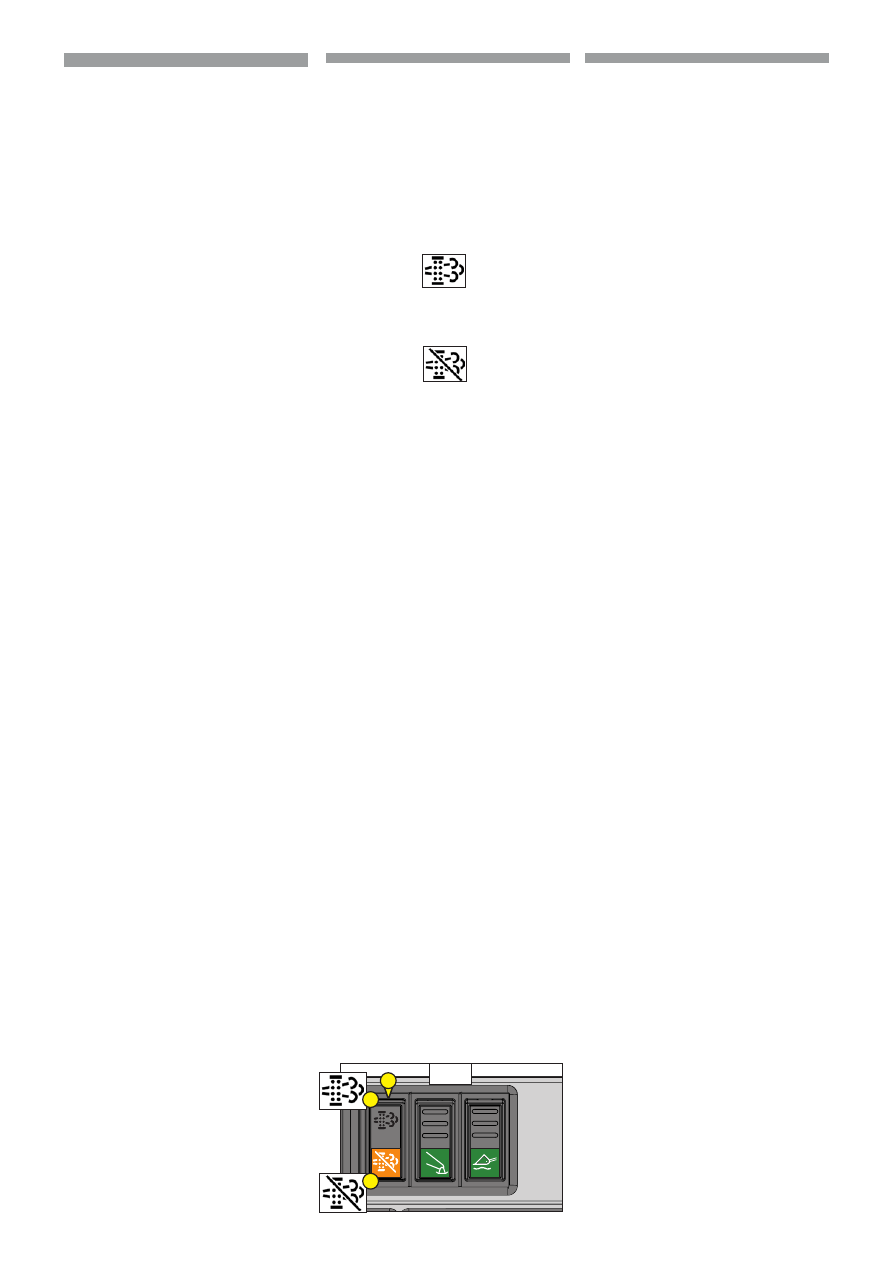

1

3.1

A

B

C

D

A - Emergency pump switch (only with

platform)

Luminous switch, two-positions   “1” and “2”:

- when “1” is pressed, the safety motor

pump is disabled

- when “2”  is pressed the safety motor

pump is enabled and the indicator on the

switch lights up.
For more control information see the

"Platform operation Manual".

(See image 3.1)

B - optional radio-control switch

Luminous switch, two-positions   “1” and “2”,

with safety block:

- press on “1” the radio control

- when “2”  is pressed the radio control is

enabled and the indicator on the switch

lights up.
To deactivate the control from “2” to “1”

release the safety block and press the

switch.

When the radio control is enabled by means of

the switch, the machine switches off, for safety.

  (See image 3.1)

C - Electric accelerator button (option)

The function of the pushbutton (with radio

control only) is to increase or decrease the

I.C. engine rpm electrically.

The pushbutton has two positions:

- pressing "1” will cause the I.C. engine to

accelerate gradually

- pressing "2” will cause the I.C. engine to

slow down gradually

To bring the I.C. engine to the required rpm,

press "1", then release the button to keep

the engine speed constant. To return to the

minimum engine rpm, reset the pushbutton

by pressing "2".

  (See image 3.1)



D - Parking brake switch

Two-position luminous switch with safety

block.

The parking brake acts on the front axle.

 - To release the brake, press the

pushbutton in position “1”.

 - To block the brake, press the pushbutton

in position “2”.

To release the brake from “2” to “1”, while

pressing the switch, act on the safety lock.

  (See image 3.1)

30

IT

EN

NL

E - Schakelaar reset transmissie

Onder de normale rij-omstandigheden is de

“RESET” knop verlicht.

Als de versnelling VOORUIT of ACHTERUIT niet

inschakelt, de volgende aanwijzingen volgen:

- Een blauw lampje gaat branden

- Zet de VOORUIT/ACHTERUIT schakelaar in

neutrale stand (in zijn vrij)

(Zie afbeelding 3.3)

- Haal uw voet van het rempedaal af

- Druk op de knop “E” RESET transmissie

- Een blauw lampje dooft

(Zie afbeelding 8.7, punt 7.24, pagina 47).

- Zet de VOORUIT/ACHTERUIT schakelaar in

de gewenste stand

(Zie afbeelding 3.3)

- Geef langzaam en geleidelijk gas totdat

de heftruck gaat rijden

- Laat de knop RESET transmissie los

Deze aanwijzingen moeten in acht

genomen worden voor de goede werking

van de transmissie.

(Zie afbeelding 3.2)

f - Schakelaar langzame-snelle

versnelling

De machine is voorzien van twee

snelheidsreeksen:

- werkplaats  (langzaam)

- rijden over de weg (snel)

Om de snelheid te selecteren de knop “F”
gebruiken.

(Zie afbeelding 3.2)

Bij indrukken van “langzaam” gaat op

het paneel met de lampjes het symbool

“schildpad” branden en rijdt de machine

met lage snelheid.

Integendeel, bij indrukken van “snel” gaat

op het paneel met de lampjes het symbool

“haas” branden en rijdt de machine met zijn

maximumsnelheid.

(Zie afbeelding 3.4)

E - Pulsante reset trasmissione

Nelle condizioni normali di marcia il

pulsante “RESET” è illuminato.

Se  la marcia AVANTI o INDIETRO non si innesta,

seguire le istruzioni riportate di seguito:

- Una spia blu si accende

- Posizionare il selettore di marcia  AVANTI /

  INDIETRO in posizione neutra  (in folle)

  (Vedi immagine 3.3)

- Eliminare la pressione sul pedale del freno

- Premere il pulsante “E” di RESET

  trasmissione

- Una spia blu si spegne



(Vedi immagine 8.7, punto 7.24, página 47).

- Posizionare il selettore di marcia AVANTI /

  INDIETRO nella posizione desiderata


(Vedi immagine 3.3)

- Accelerare il motore lentamente e

  gradualmente fino a quando il

  carrello si muove

- Rilasciare il pulsante di RESET

  trasmissione

Queste indicazioni devono esser

rispettate per il buon funzionamento della

trasmissione.

(Vedi immagine 3.2)

f - Selettore di marcia (lenta-veloce)

La macchina è dotata di due gamme di

velocità:

- da cantiere  (marcia lenta)

- per marcia su strada (marcia veloce)

Per selezionare la marcia premere il
pulsante “F”.

(Vedi immagine 3.2)

Premendo in “marcia lenta” si illuminerà

su cruscotto spie il simbolo “tartaruga” e la

macchina procederà a bassa velocità.

Al contrario, premendo in “marcia

veloce”, si illuminerà su cruscotto spie il

simbolo “lepre” e la macchina procederà al

max della velocità.

(Vedi immagine 3.4)

P

RESET

Mode

F

E

N

R

3.2

3.3

3.4

F

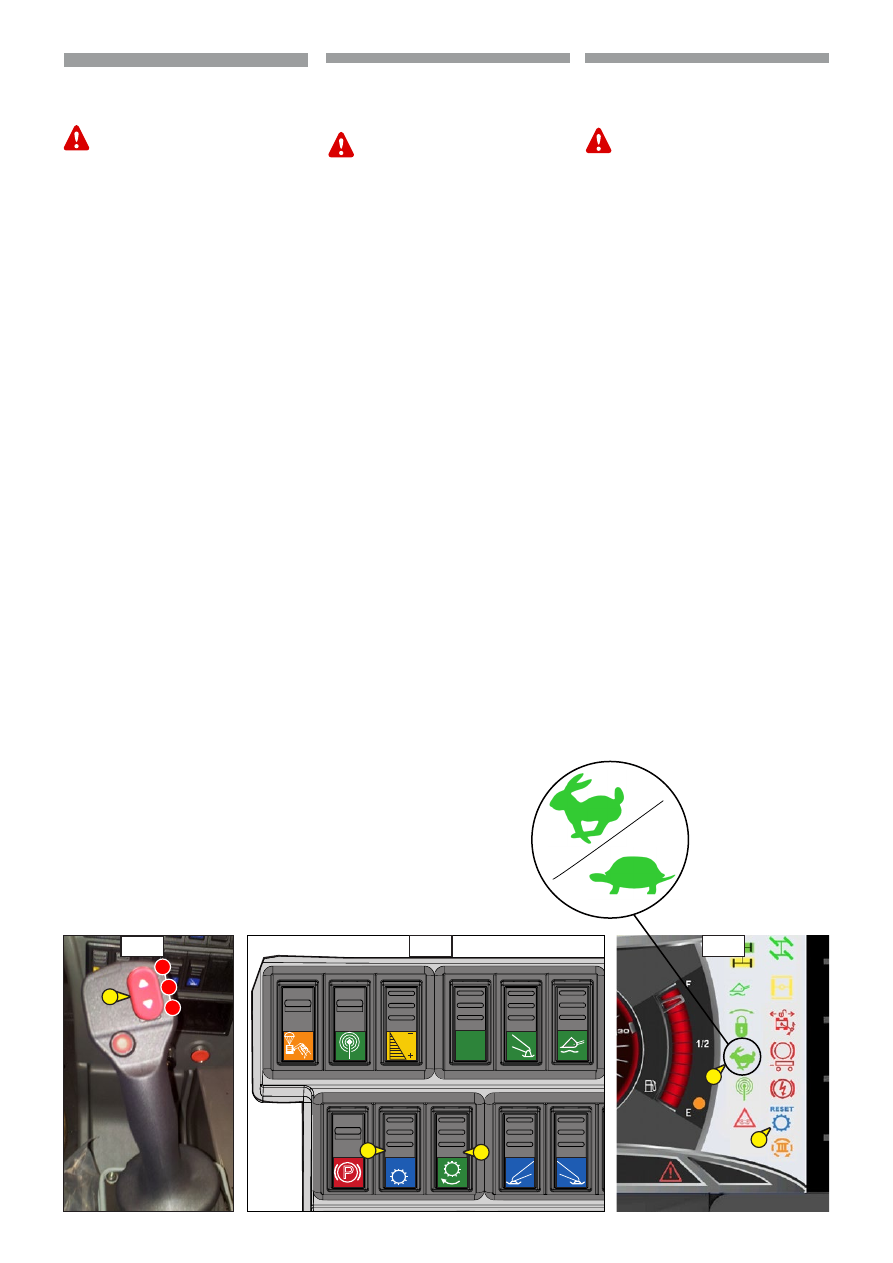

E - Transmission reset switch

In normal operating conditions the "RESET"

button lights up.

If the FORWARD or BACKWARDS gear does not

engage, follow the instructions given below:

- A blue indicator lights up

- Set the FORWARD/REVERSING gear

selector in the neutral position (in idle)

(See image 3.3)

- Discharge pressure from the brake pedal

- Press the transmission RESET button "E"

- A blue indicator lights up

(See image 8.7, point 7.24, page 47).

- Set the FORWARD/BACKWARD movement

selector in the required position

(See image 3.3)

- Accelerate the engine slowly and

gradually until the forklift truck starts

moving

- Release the transmission RESET button

These indications must be followed for

proper working of the transmission.

(See image 3.2)

f - Speed selector (slow-fast)

The machine can run at two speeds:

- worksite  (slow)

- road travel (fast)

To select the speed, press the “F”
pushbutton.

(See image 3.2)

Pressing “slow-speed” will cause the

“tortoise” symbol on the indicators panel to

light up and the machine will move at slow

speed.

Pressing “fast speed” will cause the “hare”

symbol on the indicators panel to light

up and the vehicle will move at maximum

speed.

(See image 3.4)

31

IT

EN

NL

P

RESET

G - Schakelaar zwaailicht

Deze schakelaar schakelt het zwaailicht in

en uit.

H - Schakelaar soorten besturing

Drie soorten besturing.

Om de drie verschillende

besturingsmogelijkheden te selecteren, de

schakelaar als volgt gebruiken:

  Stand 1: voorwielen en

 achterwielen stuurwielen.

  Stand 2: voorwielen stuurwielen.

  Stand 3: wielen in schuine stand

 (krabbesturing).

(Zie afbeelding 3.5)

.

Op het paneel met de controlelampjes zijn

drie lampjes

die groen oplichten afhankelijk van de

gekozen besturing.

(Zie afbeelding 3.6)

.

Voor een soort besturing te kiezen, de

uitlijning van de voor- en achterwielen

controleren.

(Zie afbeelding 8.7, pagina 39)

.

G - Interruttore girofaro

Questo interruttore accende e

spegne il girofaro.

H - Selettore tipi di sterzata

Tre tipi di sterzata.

Per selezionare le tre diverse possibilità di

sterzata, premere l’interruttore come segue

:

  Posizione 1: ruote anteriori e

                        posteriori sterzanti.

  Posizione  2: ruote anteriori sterzanti.

  Posizione 3: ruote in posizione obliqua

                       (sterzatura a granchio).

(Vedi immagine 3.5)

.

Sul pannello spie esistono tre spie

luminose, che si illuminano di verde in base

alla sterzata scelta.

(Vedi immagine 3.6)

.

Prima di selezionare un tipo di sterzata,

controllare l’allineamento delle ruote

posteriori  e anteriori .

(Vedi immagine 8.7, pagina 39)

.

3.6

H

2

3

1

2

3

1

3.5

G

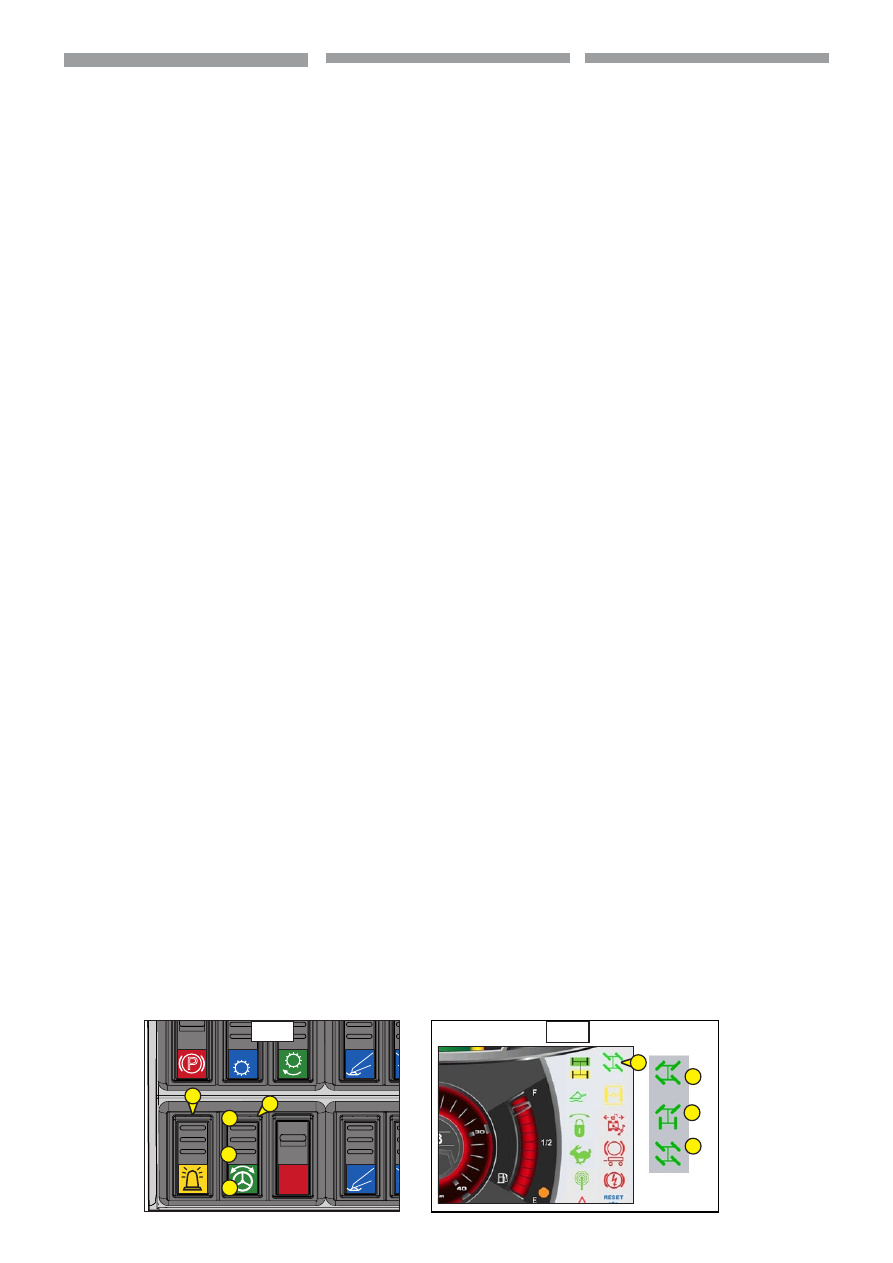

G - Rotating beacon switch

This switch turns the rotating beacon light

on and off.

H - Steering types selector

Three types of steering.

To select the three possible types of

steering, press the switch as follows:

  Position 1: front and



rear steering wheels.

  Position 2: front steering wheels.

  Position 3: wheels in oblique position



(crab steering).

(See image 3.5)

.

On the panel there are three indicators

which light up with a green light depending

on the steering selected.

(See image 3.6)

.

Before selecting a type of steering, check

the alignment of the rear and front wheels.

(See image 8.7, page 39)

.

32

IT

EN

NL

P

RESET

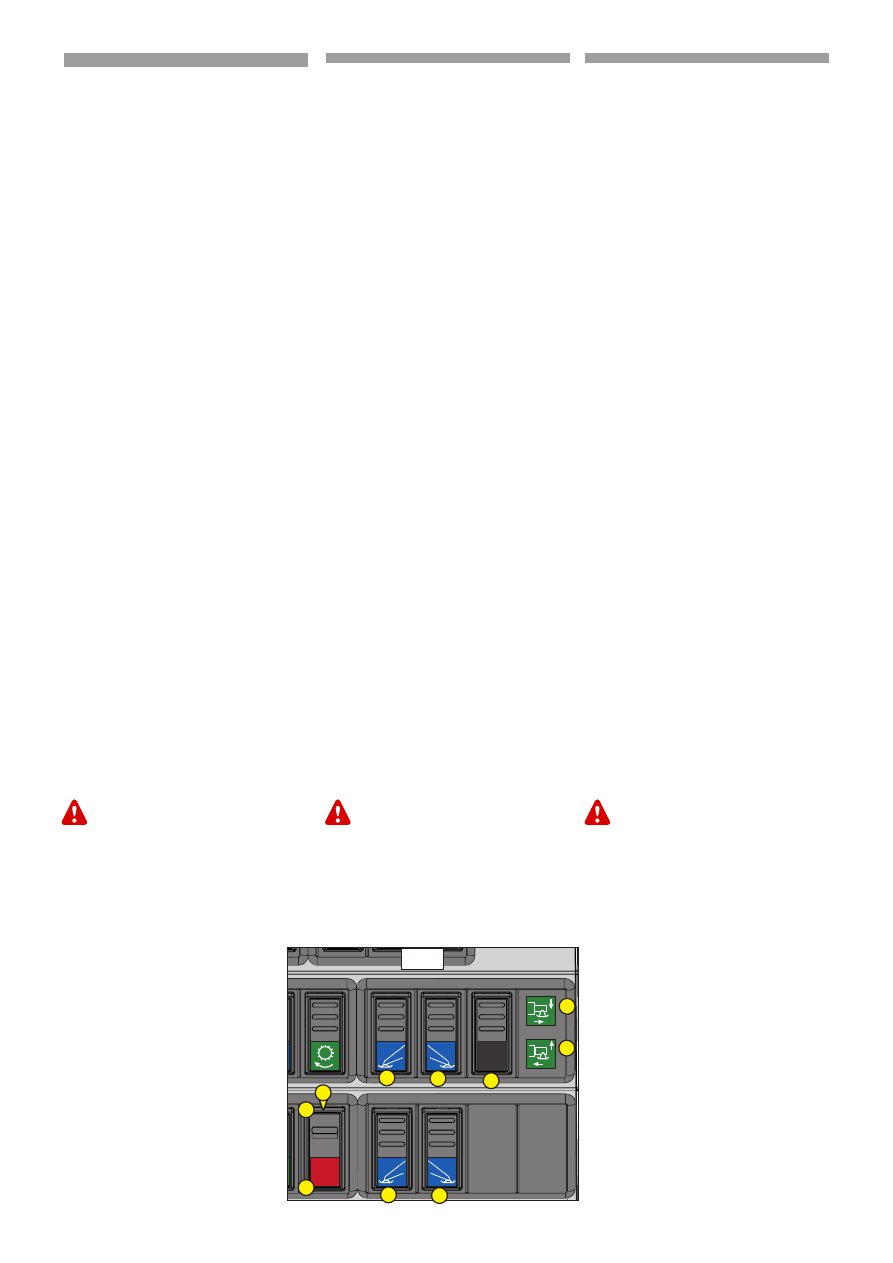

Bedieningen stabilisatoren

Keuzeknoppen stabilisatoren

P1: Selecteert de stabilisator links voor

P2: Selecteert de stabilisator rechts voor

P3: Selecteert de stabilisator links achter

P4: Selecteert de stabilisator rechts

achter

  (Zie afbeelding 3.7)

Na de keuze licht de keuzeschakelaar op.

Q - Keuzeschakelaar in- uittrekken /

dalen-stijgen stabilisatoren

Na de stabilisatoren geselecteerd te hebben,

kunt u ze hiermee in- en/of uittrekken of

laten dalen of stijgen.

Positie Q1: de stabilisatoren stijgen of



        dalen

Positie Q2: de stabilisatoren schuiven uit of

  schuiven in.

  (Zie afbeelding 3.7)

Voor de vermelde handelingen wordt er

verwezen naar de volgende paragraaf.

U - Schakelaar herstel

veiligheidssysteem voor het rijden

De heftruck met gedraaide zwenkkop, arm

uitgetrokken en/of opgeheven boven de 3

m., rijdt niet.

Alleen in buitengewone gevallen en om

veiligheidsredenene kan hij rijden, door de

schakelaar “U” in te drukken.

Om toestemming te geven voor de

verplaatsing moet de bestuurder de

schakelaar “U” in stand “1” zetten.

Om het Veiligheidssysteem voor het rijden

weer te resetten, de schakelaar “U” in stand

“0” zetten

  (Zie afbeelding 3.8)

Om de stabiliteit van de heftruck niet in

gevaar te brengen, langzaam rijden over korte

afstanden op een regelmatig en vlak terrein.

De bestuurder en de heftruck zijn blootgesteld

aan risico’s.

Comandi stabilizzatori

Pulsanti selezione stabilizzatori

P1: Seleziona lo stabilizzatore

       anteriore sinistro

P2: Seleziona lo stabilizzatore

       anteriore destro

P3: Seleziona lo stabilizzatore

       posteriore sinistro

P4: Seleziona lo stabilizzatore

      posteriore destro

  (Vedi immagine 3.7)

Quando la scelta è stata effettuata il

selettore si illumina.

Q - Selettore sfilo- rientro /discesa-salita

      stabilizzatori

Permette una volta selezionati gli

stabilizzatori di scegliere lo sfilo e/o il rientro

delle travi o la discesa e la salita degli stessi.

Posizione Q1: gli stabilizzatori si alzano o



        si abbassano

Posizione Q2: gli stabilizzatori sfilano o

                        rientrano.

  (Vedi immagine 3.7)

Per effettuare le operazioni citate

riferirsi al paragrafo sucessivo.

U - Interruttore ripristino

     sistema di sicurezza traslazione

Il carrello con torretta ruotata, braccio sfilato

e/o sollevato sopra i 3mt, non trasla.

Solamente in casi eccezziaonali e per motivi

di sicurezza è possibile traslare,

premendo l’interruttore “U”.

Per autorizzare la traslazione l’opertaore

deve commutare l’interruttore “U” in

posizione “1”.

Per ripristinare il Sistema di sicurezza

traslazione, commutare l’interruttore “U” in

posizione “0”.

  (Vedi immagine 3.8)

Per non compromettere la stabilità del carrello,

traslare lenti e per brevi tratti su terreno piano

e livellato.

L’operatore e il carrello sono esposti a rischi.

3.7

P1

P2

P3

P4

Q1

Q

Q2

U

0

1

Stabilisers controls

Stabilisers selection button

P1: Select the LH front stabiliser

P2: Select the RH front stabiliser

P3: Select the LH rear stabiliser

P4: Select the RH rear stabiliser

  (See image 3.7)

When the selection is made, the selector

lights up.

Q - Stabilisers extension-retraction/

descent-ascent selector

After the stabilisers are selected, it becomes

possible to select the extension and/or

retraction of the beams or their descent and

ascent.

Position Q1: the stabilisers are raised or

 lowered

Position Q2: the stabilisers are extended or

 retracted.

  (See image 3.7)

To carry out the operations described, refer

to the next paragraph.

U - movement safety system reset switch

The truck with turret rotated, with the boom

extended and/or raised above 3m, does not

move.

Only in exceptional cases and for reasons

of safety, movement is possible by pressing

switch “U”.

To authorize movement, the operator must

turn switch “U” to position “1”

To reset the movement Safety system, the

operator must turn switch “U” to position “0”

  (See image 3.8)

To avoid affecting the stability of the truck,

move slowly for short distances on flat, level

ground.

The operator and the truck are exposed to

risks.

33

IT

EN

NL

P

RESET

W- Regeneratieschakelaar (DPf)

De regeneratie is de verwijdering van de
roet uit het dieseldeeltjesfilter (DPF).

De regeneratieschakelaar is een

driestandenschakelaar.

1) Geforceerde regeneratie

 - Druk de

bovenkant van de schakelaar gedurende 2

seconden in om de regeneratie te starten.

(Zie afbeelding 3.8).



2) Regeneratie uitgeschakeld

 - Druk de

onderkant van de schakelaar gedurende

2 seconden in om de regeneratie uit te

schakelen.

(Zie afbeelding 3.8).



N.B.:

De MIDDENSTAND van de

regeneratieschakelaar is de vooringestelde

stand voor de automatische regeneratie.

N.B.:

U kunt op ieder willekeurig moment

van de regeneratie op de normale werking

terugkeren.

Werking van de regeneratie

Om een regeneratie uit te voeren moeten de

volgende omstandigheden zich voordoen:

- Automatische regeneratie

Voor een automatische regeneratie moet

de motor op de werktemperatuur zijn.

Als u de contactsleutel op OFF draait

tijdens de regeneratie, dan wordt deze

onderbroken. Door de regeneratie te

onderbreken wordt de roet niet uit het

DPF verwijderd en verspilt u brandstof.

- Wall Flow DPF

Om de regeneratie te kunnen laten

beginnen, moet het toerental (RPM) hoger

zijn dan 1.200 omw/min. De normale

werking kan voortzetten. Tijdens een

automatische regeneratie, is het minimale

toerental gecontroleerd op 950 omw/min.

- Handmatige regeneratie

De DPF indicator moet aan zijn.

Druk 2 seconden lang op de

regeneratieschakelaar. De toepassing niet

in werking stellen tijdens de handmatige

regeneratie.

(Zie: 3 - ONDERHOUD: H2-

REGENERATIE DEELTJESFILTER)

In de tabel

 “Werking van de

controlelampjes”,

kan de bediener

informatie vinden met betrekking tot de

regeneratielampjes.

W- Interruttore di rigenerazione (DPf)

La rigenerazione è la rimozione della
fuliggine dal Filtro Antiparticolato Diesel
(DPF).

L’interruttore di rigenerazione è un

interruttore a tre posizioni.

1) Rigenerazione forzata

 - Premere la parte

superiore dell’interruttore per 2 secondi

per avviare la rigenerazione.

(Vedi

immagine 3.8).



2) Rigenerazione disabilitata

 - Premere la

parte inferiore dell’interruttore per 2

secondi per disattivare la rigenerazione.

(Vedi immagine 3.8).



Nota:

La posizione INTERMEDIA

dell’interruttore di rigenerazione è la

posizione predefinita di rigenerazione

automatica.

Nota:

è possibile tornare al funzionamento

normale in qualsiasi momento della

rigenerazione.

Funzionamento della rigenerazione

Per eseguire la rigenerazione, devono

verificarsi le seguenti condizioni:

- Rigenerazione automatica

Perché abbia luogo una rigenerazione

automatica, il motore deve essere alla

temperatura di funzionamento.

Se si ruota l’interruttore a chiave di

accensione motore in posizione OFF

durante la rigenerazione, quest’ultima

si interrompe. Interrompendo la

rigenerazione la fuliggine non viene

rimossa dal DPF e si spreca combustibile.

- Filtro DPF Wall Flow

Perché la rigenerazione possa iniziare,

il numero di giri al minuto (RPM) deve

essere superiore a 1.200 giri/min. Il

funzionamento normale può proseguire.

Durante una rigenerazione automatica,

il regime minimo è controllato a 950 giri/

min.

- Rigenerazione manuale

L’indicatore DPF deve essere acceso.

Premere l’interruttore della rigenerazione

forzata per 2 secondi. Non mettere

in funzione l’applicazione durante la

rigenerazione manuale.

(Vedere: 3 -

MANUTENZIONE: H2- RIGENERAZIONE

FILTRO ANTIPARTICOLATO)

Nella tabella intitolata

 “Funzionamento

degli indicatori”,

l’operatore può trovare

informazioni relative agli indicatori di

rigenerazione.

W

3.8

1

2

W- Regeneration switch (DPf)

Regeneration is the removal of soot from
the Diesel Particulate Filter (DPF).

The regeneration switch has three positions.

1) Forced regeneration

 - Press on the upper

part of the switch for 2 seconds to start the

regeneration.

(See image 3.8).



2) Regeneration disabled

 - Press the lower

part of the switch for 2 seconds to deactivate

the regeneration.

(See image 3.8).



Note:

The INTERMEDIATE position of the

regeneration switch is the predefined

automatic regeneration position.

Note:

It is possible to return to normal

operation at any moment of regeneration.

Working of the regeneration

To carry out regeneration, the following

conditions must exist:

- Automatic regeneration

The engine must be at operating

temperature to allow automatic

regeneration.

If the engine ignition key is turned to the

OFF position during regeneration, the

regeneration will stop. When regeneration

is interrupted, the soot is not removed

from the DPF and fuel is wasted.

- DPF Wall Flow filter

For regeneration to start, the engine

RPM must be more than 1200. Normal

operation can be continued. During

automatic regeneration, the minimum

speed is controlled at 950 rpm.

- Manual regeneration

The DPF must be switched On. Press

the forced regeneration switch for 2

seconds. Do not activate the application

during manual regeneration.

(See: 3 -

MAINTENANCE: H2- PARTICULATE FILTER

REGENERATION)

In the

 “Working of the indicators”

Table,

the operator can find information

regarding the regeneration indicators.















Content      ..     7      8      9      10     ..
