Manitou MRT 1440 ST3B (400°), MRT 1640 ST3B (400°), MRT 1840 ST3B (400°-360°). MANUALE D’ISTRUZIONI - 7

10

IT

EN

NL

fRENI

Tipo

A disco in bagno

 d’olio

Freno di servizio

Servoassistito a



pedale,agisce sulle ruote

 anteriori

Freno di

stazionamento

Idraulico con



azionamento negativo,



agisce sul ponte anteriore

ASSALE ANTERIoRE

Tipo Sterzante,livellante

Riduttore mozzo

ruote Epicicloidale

ASSALE PoSTERIoRE

Tipo Sterzante

Riduttore mozzo

ruote

Epicicloidale

PNEUmATICI ANTERIoRI E PoSTERIoRI





Dimensioni

400/70-20 14PR 150B

Tipo MANITOU

Pressione di gonfiaggio

4,5 bar

   Optional

Dimensioni

400/70-20 14PR

Tipo DUNLOP

Pressione di gonfiaggio

4,5 bar

ImPIANTo IDRAULICo

Circuito movimenti:

Tipo della pompa

A ingranaggi

Portata a 2300 g/min

115 l/min

Pressione

270 bar

Cilindrata

51 cm

3

Circuito di sollevamento

100 l.controllato



dal distributore



Walvoil

Circuito sfilo

100 l.controllato



dal distributore



Circuito di rotazione

40 l.controllato



dal distributore



Walvoil

Circuito optional

65 l.controllato



dal distributore



Walvoil

Circuito di brandeggo

100 l.controllato



dal distributore

 Walvoil



Circuito raffreddamento

olio idraulico

Elettroventola

numero. 2

REmmEN

Type

Schijfremmen in

 oliebad

Bedrijfsrem Servobekrachtigd





met pedaal, werkt op de

 voorwielen

Parkeer-

rem

Hydraulisch met



negatieve besturing,



werkt op de vooras

VooRAS

Type

Stuuras, nivellerend

Reductor

wielnaaf Epicycloïdaal

ACHTERAS

Type Stuuras

Reductor

wielnaaf

Epicycloïdaal

BANDEN VooR EN ACHTER





Afmetingen

400/70-20 14PR 150B

Type MANITOU

Bandenspanning

4,5 bar

   Optioneel

Afmetingen

400/70-20 14PR

Type DUNLOP

Bandenspanning

4,5 bar

HYDRAULISCH CIRCUIT

Circuit voor de bewegingen:

Type pomp

met tandwielen

Debiet bij 2300 omw/min

115 l/min

Spanning

270 bar

Cilinderinhoud

51 cm

3

Hefcircuit

100 l.gecontroleerd



door de Walvoil

 verdeler

Uitschuifcircuit

100 l.gecontroleerd



door de verdeler

Draaicircuit

40 l.gecontroleerd



door de Walvoil

 verdeler

Optioneel circuit

65 l.gecontroleerd



door de Walvoil

 verdeler

Kantelcircuit

100 l.gecontroleerd



door de Walvoil

 verdeler



Koelcircuit

hydraulische olie

Elektrische ventilator

aantal. 2

BRAKES

Type

Disk brake in



oil bath

Service brake

Servoassisted with



pedal, acts on front

 wheels

Parking

brake

Hydraulic with



negative action,



acts on front axle

fRoNT AXLE

Type

Steering, leveling

Wheel hub reduction

gear Planetary

REAR AXLE

Type Steering

Wheel hub reduction

gear

Planetary

fRoNT AND REAR TYRES





Dimensions

400/70-20 14PR 150B

Type MANITOU

Inflation pressure

4.5 bar

   Optional

Dimensions

400/70-20 14PR

Type DUNLOP

Inflation pressure

4.5 bar

HYDRAULIC SYSTEm

Movements circuit:

Type of pump

With gears

Capacity at 2300 g/min

115 l/min

Pressure

270 bar

Displacement

51 cm

3

Lift circuit

100 l.controlled



by Walvoil



directional control valve

Extension circuit

100 l.controlled



by directional control valve

Rotation circuit

40 l.controlled



by Walvoil



directional control valve

Optional circuit

65 l.controlled



by Walvoil



directional control valve

Slewing circuit

100 l.controlled



by Walvoil



directional control valve



Hydraulic fluid

cooling circuit

Electric fan No. 2

11

IT

EN

NL

CIRCUITo DI STERZo

Tipo Load-sensing

Pressione

175 bar

CIRCUITo fRENI



Servo assistito dalla

trasmissione idrostatica

Pressione

40 bar

CAPACITÀ SERBAToI

Olio idraulico e trasmissione

150 l

Carburante

130 l

VIBRAZIoNI

Accelerazioni membra superiori



≤

 2,5 m/s

2

Accelerazioni corpo

(piedi o parte seduta)



≤

 0,5 m/s

2

RUmoRoSITÀ

Livello di potenza

acustica garantito

nell’ambiente

LwA 104 dB

(secondo la direttiva 2000/14/CE

 modificata dalla direttiva 2005/88/CE)

Livello di pressione

acustica al posto

di guida

LpA 79,7 dB

(secondo EN 12053)

MOVIMENTI IDRAULICI

Dispositivo segnalatore e

limitatore di stabilità

longitudinale

        Elettronico

STUURCIRCUIT

Type Load-sensing

Spanning

175 bar

REmSYSTEEm



Servobekrachtigd door de

hydrostatische overbrenging

Druk

40 bar

TANKINHoUD

Hydraulische olie en overbrenging

150 l

Brandstof

130 l

TRILLINGEN

Versnelling bovenste ledematen



≤

 2,5 m/s

2

Versnelling lichaam

(voeten of zittend gedeelte)



≤

 0,5 m/s

2

GELUID

Gegarandeerd

geluidsvermogenniveau

in de omgeving

LwA 104 dB

(volgens de richtlijn 2000/14/EG

 gewijzigd door de richtlijn 2005/88/EG)

Geluidsdrukniveau

op de

bestuurdersplaats

LpA 79,7 dB

(volgens EN 12053)

HYDRAULISCHE BEWEGINGEN

Waarschuwingsinrichting en

begrenzer van de overlangse

stabiliteit

        Elektronisch

MRT 1440

MRT 1640

MRT 1840

Movimenti di sollevamento (braccio rientrato)

s

 Sollevamento a vuoto

s

25

29

30

Discesa a vuoto

15

17

18

Movimenti telescopici (braccio sollevato)

s

Sfilo a vuoto

s

28

38

35

Rientro a vuoto

13

18

20

Movimenti d’inclinazione

s

in alto a vuoto

s

6

6

6

In basso a vuoto

7

7

7

Movimenti di rotazione (braccio rientrato)

senso oraria a vuoto (180°)

s

14

14

13

senso antioraria a vuoto (180°)

s

14

13

13

MRT 1440

MRT 1640

MRT 1840

Hefbewegingen (arm ingetrokken)

s

 Opheffen onbelast

s

25

29

30

Dalen onbelast

15

17

18

Telescopische bewegingen (arm opgeheven)

s

Uitschuiven onbelast

s

28

38

35

Inschuiven onbelast

13

18

20

Hellingsbewegingen

s

naar boven onbelast

s

6

6

6

Naar beneden onbelast

7

7

7

Draaibewegingen (arm ingetrokken)

in de richting van de klok onbelast (180°)

s

14

14

13

tegen de richting van de klok in onbelast (180°)

s

14

13

13

STEERING CIRCUIT

Type Load-sensing

Pressure

175 bar

BRAKES CIRCUIT



Servo assisted by

hydrostatic transmission

Pressure

40 bar

TANKS CAPACITY

Hydraulic and transmission oil

150 l

Fuel

130 l

VIBRATIoNS

Upper limbs acceleration



≤

 2.5 m/s

2

Acceleration of body

(feet or seated portion)



≤

 0.5 m/s

2

NoISE

Noise level

 guaranteed

in the environment

LwA 104 dB

(in accordance with EC Directive 2000/14

 modified by EC Directive 2005/88)

Acoustic pressure

level at

driver's seat

LpA 79,7 dB

(in accordance with EN 12053)

HYDRAULIC MOVEMENTS

Signalling device and

longitudinal stability

limiter

        Electronic

MRT 1440

MRT 1640

MRT 1840

Lifting movements (boom retracted)

s

 Lifting without load

s

25

29

30

Descent without load

15

17

18

Telescopic movements (boom lifted)

s

Extension without load

s

28

38

35

Retraction without load

13

18

20

Inclination movements

s

up without load

s

6

6

6

Down without load

7

7

7

Rotation movements (boom retracted)

clockwise rotation without load (180°)

s

14

14

13

anticlockwise rotation without load (180°)

s

14

13

13

12

IT

EN

NL

SPECIfICHE E PESI

MRT 1440

Velocità massima del
carrello in marcia:
  Avanti a vuoto

32 Km/h

  A carico nominale

11 Km/h

  Indietro a vuoto

32 Km/h

  A carico nominale

11 Km/h

Altezza standard
di sollevamento

13800 mm

Altezza di sollevamento
con carico massimo

8700 mm

Massima capacità nominale
con carrello elevatore e
forche standard (su stabilizzatori)

4000 Kg

Massima capacità nominale
con carrello elevatore e forche
standard (su gomme)

3200 Kg

Distanza dal centro
di gravità

500 mm

Capacità alla massima altezza
con carrello elevatore e
forche standard

2500 Kg

Capacità di sollevamento al
massimo sbraccio con carrello
elevatore e forche standard

950 Kg

Distribuzione delle masse con
carrello elevatore e forche standard

Massa del carrello con equipag-
giamento e forche standard

12825 Kg

Assale anteriore

5575 Kg

Assale posteriore

7250 Kg

Massa del carrello con equipag-
giamento e forche standard e carico  16025 Kg

Assale anteriore

12695 Kg

Assale posteriore

3330 Kg

Carico massimo su ogni
stabilizzatore

8700 daN

Carico massimo per
pneumatico

6500 daN

Forza di trazione

8600 daN

Dimensioni delle forche
standard

(lung.x largh.x spess.)

1200 x 150 x 50 mm

Pendenza superabile

A vuoto

80 %

A carico

60 %

Rotazione 400°

Sospensioni

Ponte posteriore



oscillante con bloccaggio



idraulico automatico

Stabilizzatori

Tipo Articolati
N° 4
A comando individuale o contemporaneo

SPECIfICATIES EN GEWICHTEN

MRT 1440

Maximale snelheid van de
rijdende heftruck:
  Vooruit onbelast

32 Km/h

  Met nominale belasting

11 Km/h

  Achteruit onbelast

32 Km/h

  Met nominale belasting

11 Km/h

Standaard
ophefhoogte

13800 mm

Ophefhoogte
met maximale last

8700 mm

Maximale nominale capaciteit
met heftruck en
standaard vorken (op stabilisatoren)

4000 Kg

Maximale nominale capaciteit
met heftruck en
standaard vorken (op banden)

3200 Kg

Afstand van het
zwaartepunt

500 mm

Capaciteit op de maximale hoogte
met heftruck en
standaard vorken

2500 Kg

Hefvermogen bij
maximale vlucht met heftruck
en standaard vorken

950 Kg

Verdeling van de massa met
heftruck en standaard vorken

Massa van de heftruck met uitrusting
 en standaard vorken

12825 Kg

Vooras

5575 Kg

Achteras

7250 Kg

Massa van de heftruck met uitrusting
 en standaard vorken en belast

16025 Kg

Vooras

12695 Kg

Achteras

3330 Kg

Maximale belasting op iedere
stabilisator

8700 daN

Maximale belasting per
band

6500 daN

Trekkracht

8600 daN

Afmetingen van de standaard
vorken

(lengte x breedte x dikte)  1200 x 150 x 50 mm

Begaanbare helling

Onbelast

80 %

Belast

60 %

Draaiing 400°

Vering Oscillerende


achteras met automatische



hydraulische blokkering

Stabilisatoren

Type Geleed
Aantal 4
Met afzonderlijke of gelijktijdige bediening



SPECIfICATIoNS AND WEIGHTS

MRT 1440

Maximum speed of
lift truck in motion:
  Forward movement without load

32 km/h

  At rated load

11 km/h

  Backwards without load

32 km/h

  At rated load

11 km/h

Standard
lifting height

13,800 mm

Lifting height
with maximum load

8,700 mm

Maximum nominal capacity
with forklift truck
 and standard forks (on stabilisers)

4000 kg

Maximum nominal capacity
with forklift truck and standard
forks (on tyres)

3200 kg

Distance from centre
of gravity

500 mm

Capacity at maximum height
with forklift truck and
 standard forks

2500 kg

Lifting capacity with
with maximum working radius with forklift
truck and standard forks

950 kg

Distribution of weights with
forklift truck and standard forks

Weight of truck with equipment
and standard forks

12825 kg

Front axle

5575 kg

Rear axle

7250 kg

Weight of truck with equipment
and standard forks and load

16025 kg

Front axle

12695 kg

Rear axle

3330 kg

Maximum load on each
stabiliser

8700 daN

Maximum load per
tyre

6500 daN

Towing force

8600 daN

Dimensions of standard
forks

(leng.x widthx th.)

1200 x 150 x 50 mm

Climb slope

No load

80 %

With load

60 %

Rotation 400°

Suspensions

Rear oscillating axle



with automatic



hydraulic blocking

Stabilizers

Type Articulated
No. 4
With individual or simultaneous control

13

IT

EN

NL

SPECIfICHE E PESI

MRT 1640

Velocità massima del
carrello in marcia:
  Avanti a vuoto

32 Km/h

  A carico nominale

11 Km/h

  Indietro a vuoto

32 Km/h

  A carico nominale

11 Km/h

Altezza standard
di sollevamento

15800 mm

Altezza di sollevamento
con carico massimo

9500 mm

Massima capacità nominale
con carrello elevatore e
forche standard (su stabilizzatori)

4000 Kg

Massima capacità nominale
con carrello elevatore e forche
standard (su gomme)

3200 Kg

Distanza dal centro
di gravità

500 mm

Capacità alla massima altezza
con carrello elevatore e
forche standard

2200 Kg

Capacità di sollevamento al
massimo sbraccio con carrello
elevatore e forche standard

700 Kg

Distribuzione delle masse con
carrello elevatore e forche standard

Massa del carrello con equipag-
giamento e forche standard

12875 Kg

Assale anteriore

5205 Kg

Assale posteriore

7670 Kg

Massa del carrello con equipag-
giamento e forche standard e carico  16075 Kg

Assale anteriore

12690 Kg

Assale posteriore

3385 Kg

Carico massimo su ogni
stabilizzatore

10000 daN

Carico massimo per
pneumatico

6700 daN

Forza di trazione

8600 daN

Dimensioni delle forche
standard

(lung.x largh.x spess.)

1200 x 150 x 50 mm

Pendenza superabile

A vuoto

80 %

A carico

60 %

Rotazione 400°

Sospensioni

Ponte posteriore



oscillante con bloccaggio



idraulico automatico

Stabilizzatori

Tipo Articolati
N° 4
A comando individuale o contemporaneo

SPECIfICATIES EN GEWICHTEN

MRT 1440

Maximale snelheid van de
rijdende heftruck:
  Vooruit onbelast

32 Km/h

  Met nominale belasting

11 Km/h

  Achteruit onbelast

32 Km/h

  Met nominale belasting

11 Km/h

Standaard
ophefhoogte

13800 mm

Ophefhoogte
met maximale belasting

8700 mm

Maximale nominale capaciteit
met heftruck en
standaard vorken (op stabilisatoren)

4000 Kg

Maximale nominale capaciteit
met heftruck en
standaard vorken (op banden)

3200 Kg

Afstand van het
zwaartepunt

500 mm

Capaciteit op de maximale hoogte
met heftruck en
standaard vorken

2500 Kg

Hefvermogen bij
maximale vlucht met heftruck
en standaard vorken

950 Kg

Verdeling van de massa met
heftruck en standaard vorken

Massa van de heftruck met uitrusting
 en standaard vorken

12825 Kg

Vooras

5575 Kg

Achteras

7250 Kg

Massa van de heftruck met uitrusting
 en standaard vorken en belast

16025 Kg

Vooras

12695 Kg

Achteras

3330 Kg

Maximale belasting op iedere
stabilisator

8700 daN

Maximale belasting per
band

6500 daN

Trekkracht

8600 daN

Afmetingen van de standaard
vorken

(lengte x breedte x dikte)  1200 x 150 x 50 mm

Begaanbare helling

Onbelast

80 %

Belast

60 %

Draaiing 400°

Vering Oscillerende


achteras met automatische



hydraulische blokkering

Stabilisatoren

Type Geleed
Aantal 4
Met afzonderlijke of gelijktijdige bediening

SPECIfICATIoNS AND WEIGHTS

MRT 1440

Maximum speed of
lift truck in motion:
  Forward movement without load

32 km/h

  At rated load

11 km/h

  Backwards without load

32 km/h

  At rated load

11 km/h

Standard
lifting height

13,800 mm

Lifting height
with maximum load

8,700 mm

Maximum nominal capacity
with forklift truck
 and standard forks (on stabilisers)

4000 kg

Maximum nominal capacity
with forklift truck and standard
forks (on tyres)

3200 kg

Distance from centre
of gravity

500 mm

Capacity at maximum height
with forklift truck and
 standard forks

2500 kg

Lifting capacity with
with maximum working radius with forklift
truck and standard forks

950 kg

Distribution of weights with
forklift truck and standard forks

Weight of truck with equipment
and standard forks

12825 kg

Front axle

5575 kg

Rear axle

7250 kg

Weight of truck with equipment
and standard forks and load

16025 kg

Front axle

12695 kg

Rear axle

3330 kg

Maximum load on each
stabiliser

8700 daN

Maximum load per
tyre

6500 daN

Towing force

8600 daN

Dimensions of standard
forks

(leng.x widthx th.)

1200 x 150 x 50 mm

Climb slope

No load

80 %

With load

60 %

Rotation 400°

Suspensions

Rear oscillating axle



with automatic



hydraulic blocking

Stabilizers

Type Articulated
No. 4
With individual or simultaneous control

14

IT

EN

NL

SPECIfICHE E PESI

MRT 1840

Velocità massima del
carrello in marcia:
  Avanti a vuoto

32 Km/h

  A carico nominale

11 Km/h

  Indietro a vuoto

32 Km/h

  A carico nominale

11 Km/h

Altezza standard
di sollevamento

17900 mm

Altezza di sollevamento
con carico massimo

10600 mm

Massima capacità nominale
con carrello elevatore e
forche standard (su stabilizzatori)

4000 Kg

Massima capacità nominale
con carrello elevatore e forche
standard (su gomme)

3500 Kg

Distanza dal centro
di gravità

500 mm

Capacità alla massima altezza
con carrello elevatore e
forche standard

2700 Kg

Capacità di sollevamento al
massimo sbraccio con carrello
elevatore e forche standard

400 Kg

Distribuzione delle masse con
carrello elevatore e forche standard

Massa del carrello con equipag-
giamento e forche standard

13460 Kg

Assale anteriore

5025 Kg

Assale posteriore

8435 Kg

Massa del carrello con equipag-
giamento e forche standard e carico  16960 Kg

Assale anteriore

12900 Kg

Assale posteriore

4060 Kg

Carico massimo su ogni
stabilizzatore

10600 daN

Carico massimo per
pneumatico

6900 daN

Forza di trazione

8600 daN

Dimensioni delle forche
standard

(lung.x largh.x spess.)

1200 x 150 x 50 mm

Pendenza superabile

A vuoto

60 %

A carico

42 %

Rotazione 400°

Sospensioni

Ponte posteriore



oscillante con bloccaggio



idraulico automatico

Stabilizzatori

Tipo Articolati
N° 4
A comando individuale o contemporaneo

SPECIfICATIES EN GEWICHTEN

MRT 1840

Maximale snelheid van de
rijdende heftruck:
  Vooruit onbelast

32 Km/h

  Met nominale belasting

11 Km/h

  Achteruit onbelast

32 Km/h

  Met nominale belasting

11 Km/h

Standaard
ophefhoogte

17900 mm

Ophefhoogte
met maximale belasting

10600 mm

Maximale nominale capaciteit
met heftruck en
standaard vorken (op stabilisatoren)

4000 Kg

Maximale nominale capaciteit
met heftruck en
standaard vorken (op banden)

3500 Kg

Afstand van het
zwaartepunt

500 mm

Capaciteit op de maximale hoogte
met heftruck en
standaard vorken

2700 Kg

Hefvermogen bij
maximale vlucht met heftruck
en standaard vorken

400 Kg

Verdeling van de massa met
heftruck en standaard vorken

Massa van de heftruck met uitrusting
 en standaard vorken

13460 Kg

Vooras

5025 Kg

Achteras

8435 Kg

Massa van de heftruck met uitrusting
 en standaard vorken en belast

16960 Kg

Vooras

12900 Kg

Achteras

4060 Kg

Maximale belasting op iedere
stabilisator

10600 daN

Maximale belasting per
band

6900 daN

Trekkracht

8600 daN

Afmetingen van de standaard
vorken

(lengte x breedte x dikte)  1200 x 150 x 50 mm

Begaanbare helling

Onbelast

60 %

Belast

42 %

Draaiing 400°

Vering Oscillerende


achteras met automatische



hydraulische blokkering

Stabilisatoren

Type Geleed
Aantal 4
Met afzonderlijke of gelijktijdige bediening

SPECIfICATIoNS AND WEIGHTS

MRT 1840

Maximum speed of
lift truck in motion:
  Forward movement without load

32 km/h

  At rated load

11 km/h

  Backwards without load

32 km/h

  At rated load

11 km/h

Standard
lifting height

17,900 mm

Lifting height
with maximum load

10,600 mm

Maximum nominal capacity
with forklift truck
 and standard forks (on stabilisers)

4000 kg

Maximum nominal capacity
with forklift truck and standard
forks (on tyres)

3500 kg

Distance from centre
of gravity

500 mm

Capacity at maximum height
with forklift truck and
 standard forks

2700 kg

Lifting capacity with
with maximum working radius with forklift
truck and standard forks

400 kg

Distribution of weights with
forklift truck and standard forks

Weight of truck with equipment
and standard forks

13460 kg

Front axle

5025 kg

Rear axle

8435 kg

Weight of truck with equipment
and standard forks and load

16960 kg

Front axle

12900 kg

Rear axle

4060 kg

Maximum load on each
stabiliser

10600 daN

Maximum load per
tyre

6900 daN

Towing force

8600 daN

Dimensions of standard
forks

(leng.x widthx th.)

1200 x 150 x 50 mm

Climb slope

No load

60 %

With load

42 %

Rotation 400°

Suspensions

Rear oscillating axle



with automatic



hydraulic blocking

Stabilizers

Type Articulated
No. 4
With individual or simultaneous control

15

IT

EN

NL

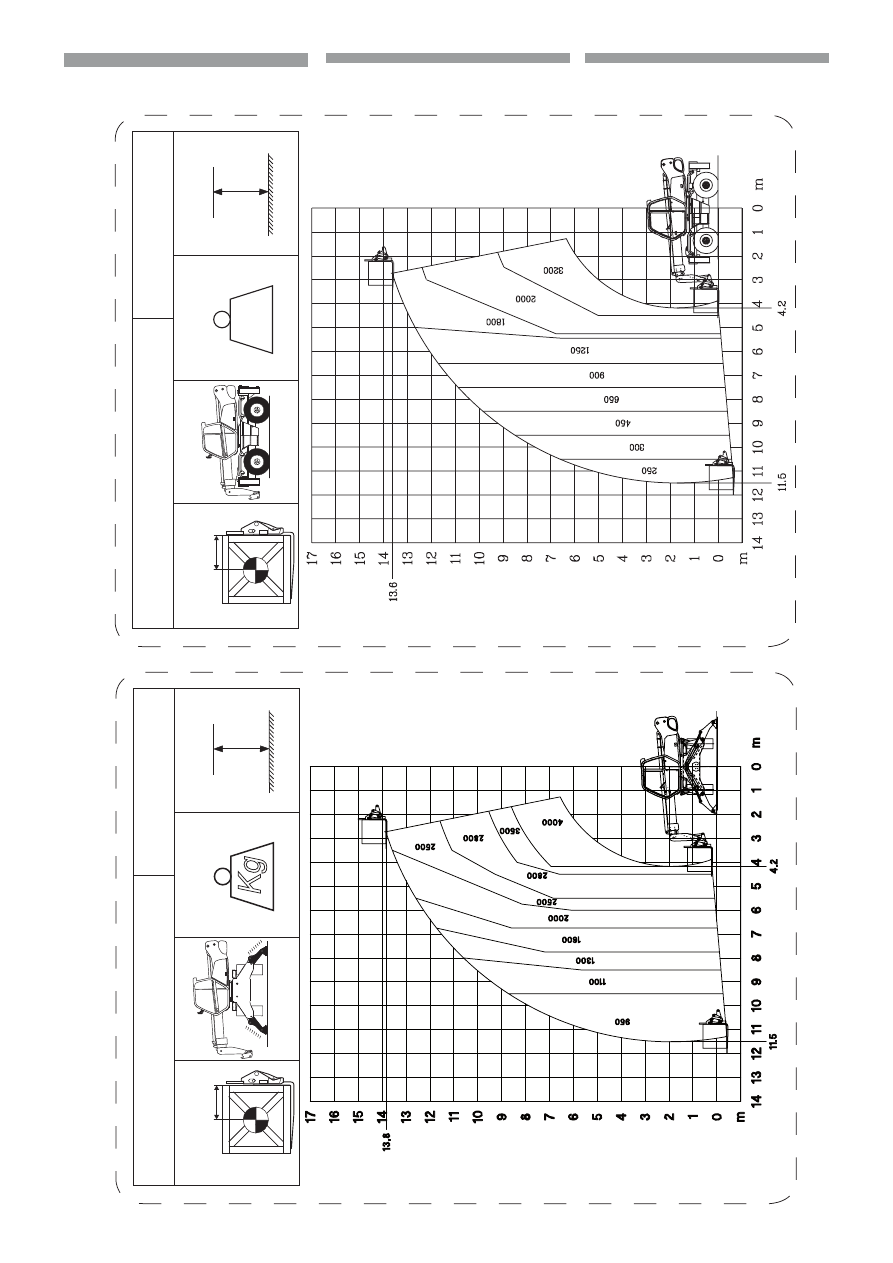

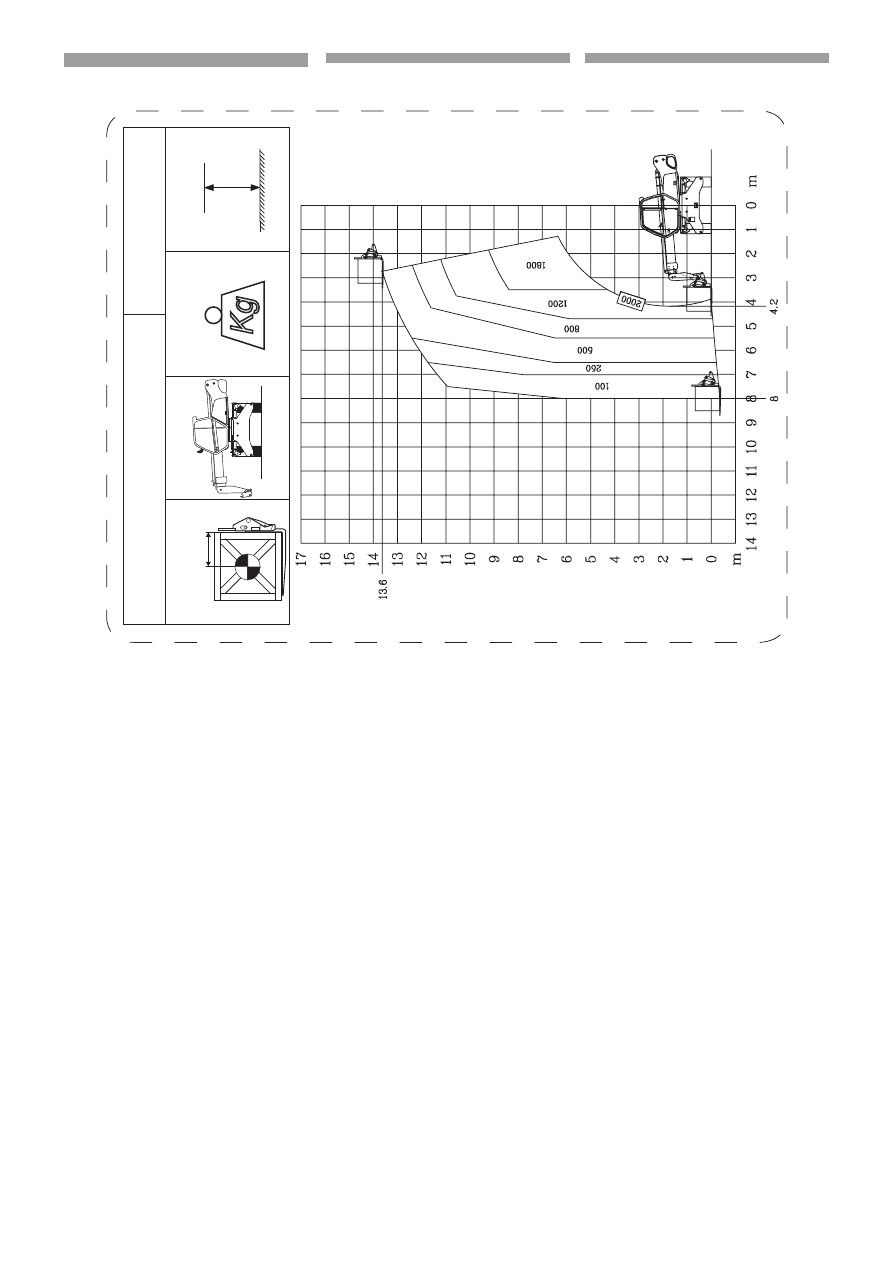

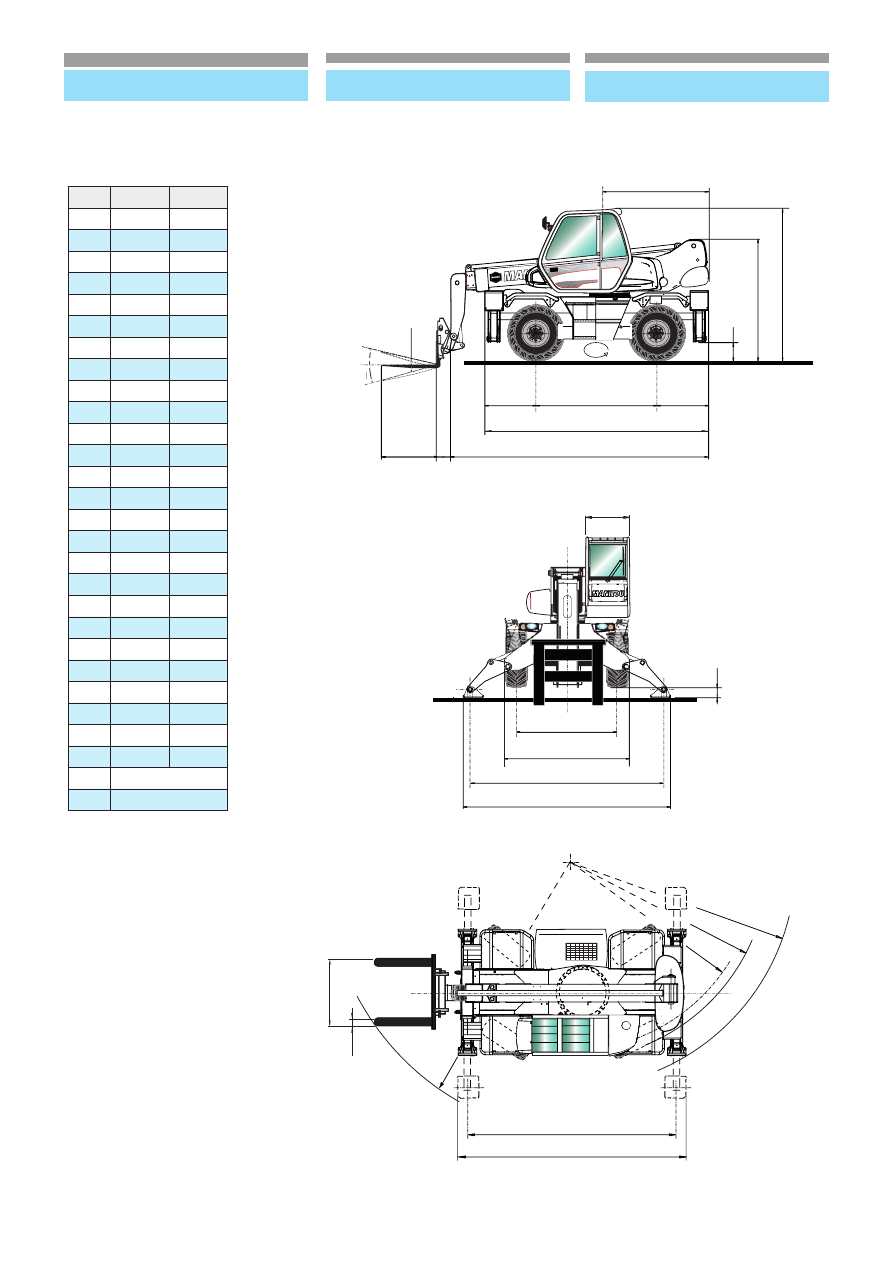

DIMENSIONI E

DIAGRAMMI DI CARICO

MRT 1440

AFMETINGEN EN LAADDIAGRAMMEN

MRT 1440

Upda

ted on 02/07/2013 b

y DG

Upda

ted on 02/07/2013 b

y DG

MRT EASY ST3B series layout

Code: 928747

- 1 -

ITALIA

#

mm

in

A

1200

47,24

A1

150

5,91

A2

1320

51,97

A3

50

1,97

B

290

11,42

C

5060

199,21

D

4350

171,26

E

1015

39,96

F

2320

91,34

G

1015

39,96

H

340

13,39

I

2375

93,50

J

2970

116,93

K

2040

80,31

L

1930

75,98

M

2400

94,49

N

3720

146,46

O

3980

156,69

P

160

6,30

Q

3900

153,54

R

3410

134,25

S

4130

162,60

S1

4570

179,92

T

3600

141,73

U

5520

217,32

V

950

37,40

Y

12°

Z

105°

400°

A1

U

T

R

A

B

C

F

G

E

K

I

J

H

D

O

V

P

M

N

L

S

S1

A2

Q

Z

Y

A 3

MRT 1440 EASY ST 3B

DIMENSIONS AND LOAD CHARTS

MRT 1440

16

IT

EN

NL

MR

T 1440 EASY

          pos.

A

3200

13,8 m

Kg

Forks

5

00 mm

882926

MR

T 1440 EASY

          pos.

A

3200

13,6 m

Kg

Forks

500 mm

882927

17

IT

EN

NL

MR

T 1440 EASY

          pos.

A

1800

13,6 m

Kg

Forks

500 mm

882928
