162
Requisiti per determinati impieghi e tipi di edifici
(in vigore in Italia)
Tipo di ambiente
Disposizioni legislative e regolamentari
Norme o guide tecniche
Lavori in sotterraneo (continua)
DM 12/3/1959 art. 2
Locali ad uso medico - Gruppo 0 (8)
CEI 64-817
Locali ad uso medico - Gruppo 1 (8)
CEI 64-817 art. 710.564.1
Locali ad uso medico - Gruppo 2 (8)
CEI 64-817 art. 710.564.1
Locali ad uso estetico (9)
Locali di pubblico spettacolo (10)
DM 19/811996 art. 7
Allegato: titolo XIII, titolo XVII, titolo XIX
CEI 64-817 art. 752.35 e 752.56
Luoghi di culto in edifici pregevoli
per arte e storia (11)
Luoghi di culto in edifici non
pregevoli per arte e storia (11)
TuttoNormel, illuminazione di sicurezza (nuova edizione, 2007)
163
Caratteristiche richieste
Commenti
Tempo di
Autonomia
Illumina-
Tempo di
intervento
mento
ricarica
-
-
-
Il decreto si applica ai presidi medico-chirurgici nei cantieri di
lavoro sotterraneo. Impone la disponibilità di una lampada ad
accumulatore.
-
-
-
-
Nessuna prescrizione
≤ 15 s
24 h
almeno un
≤ 6 h
L’autonomia può essere ridotta ad 1 h se le attività che si svolgo-
(≤ 0,5 s per
apparecchio
no lo consentono e se è possibile in tale tempo l’evacuazione dei
le lampade
di illumina­
locali.
scialitiche)
zione per
ogni locale
≤ 15 s
24 h
almeno il 50 %
L’autonomia può essere ridotta ad 1 h se le attività che si
(≤ 0,5 s per
(≥ 3 h per
degli appa­
svolgono lo consentono e se è possibile in tale tempo l’evacuaz­
le lampade
le lampade
recchi di illu-
ione dei locali.
scialitiche)
scialitiche
minazione
L’autonomia della lampada scialitica può essere ridotto ad 1 h
del locale
se può essere commutata su un’altra sorgente di sicurezza.
(100 % lampa-
Ved. anche Ospedali
da scialitica)
Ved. Locali adibiti ad uso medico
≤ 0,5 s
≥ 1 h
≥ 5 Ix
≤ 12 h
Il dispositivo di ricarica degli accumulatori deve essere di tipo
lungo le vie
automatico. L’illuminazione di sicurezza può essere realizzata
di uscita
con lampade ad alimentazione autonoma, purché abbiano auto-
≥ 2 lx
nomia superiore a I h. Sulle uscite di sicurezza deve essere
negli altri
installata, e restare sempre accesa, una segnaletica di tipo
ambienti ac-
luminoso, alimentata sia dal circuito normale che da quello di
cessibili al
emergenza. Gli impianti elettrici dei locali esistenti dovevano
pubblico
essere adeguati entro 3 anni dall’entrata in vigore del decreto
(scadenza il 27/9/1999). Il decreto abroga tutte le precedenti
disposizioni di prevenzione incendi.
≤ 0,5 s
≥ 1 h
≥ 5 lx
Intervallo
L’impianto di sicurezza deve essere indipendente da qualsiasi
presso scale
giornaliero
altro impianto elettrico del locale. È possibile alimentare l’impi­
e porte
di chiusura
anto di sicurezza con un generatore autonomo di energia. Tale
≥ 2 lx
del locale
generatore deve avere una potenza almeno uguale a 1,25 volte
altri locali
quella dell’impianto di sicurezza che alimenta. È possibile realiz-
cui ha accesso
zare l’illuminazione di sicurezza con apparecchi di illuminazione
il pubblico
autonomi. Ved. anche Impianti sportivi
Ved. Edifici pregevoli per arte o storia
(6)
Manuale illuminotecnico pratico
164
Requisiti per determinati impieghi e tipi di edifici
(in vigore in Italia)
Tipo di ambiente
Disposizioni legislative e regolamentari
Norme o guide tecniche
Luoghi di lavoro
DPR 27/411955 n. 547, art. 31
DM 8/3/1985 Allegato A, punto 8
Allegato B, punto 89
DLgs 19/9/1994 n. 626 art. 33, comma 1, punto
11 art. 33, comma 8, punto 3 (12)
DM 10/311998 Allegato III punti 3.12 e 3.13
Magazzini di vendita o esposizione
Guida CEI 64-53 art. 12.4
Magazzini merci
Mense
Metropolitane
DM 11/1/1988 Allegato A punti 6.2.4, 6.2.5 e 7.1.3
UNI 8097 art. 10.1
Montacarichi
Mostre
Motel
Musei
Negozi
Guida CEI 64-53 art. 11.4
Ospedali
DM 8/3/11985
Allegato A, punto 8
Allegato B, punto 86
DM 18/9/2002
Allegato punto 6 (13)
CEI 64-8/7 art. 710.564.1
TuttoNormel, illuminazione di sicurezza (nuova edizione, 2007)
165
Caratteristiche richieste
Commenti
Tempo di
Autonomia
Illumina-
Tempo di
intervento
mento
ricarica
Immediato
Tempo di
Adeguato
-
L’illuminazione di sicurezza è obbligatoria per le vie e le uscite di
sfollamento
sicurezza, per i luoghi in cui si svolgono attività pericolose, in
presenza di materiali esplodenti o infiammabili e in presenza di
oltre 100 lavoratori. Se l’inserimento dell’illuminazione di sicu-
rezza non è automatico, occorre predisporre dispositivi di accen-
sione manuali in posizioni facilmente accessibili.
-
Adeguato
Adeguato
-
Per aziende e uffici nei quali siano occupati più di 500 addetti. (2)
-
Adeguato
-
Devono essere dotati di illuminazione sicurezza:
- i luoghi in cui vengono svolte lavorazioni rischiose;
- le vie e le uscite di emergenza.
-
-
Adeguato
-
Le vie di uscita devono essere chiaramente segnalate. Deve
essere previsto un sistema di illuminazione di sicurezza ad
inserimento automatico.
Ved. Grandi magazzini e Centri commerciali
-
-
-
-
È consigliata l’installazione di punti luce di sicurezza. Se il
magazzino è destinato contenere merci soggette a prescrizioni
di sicurezza contro l’incendio o l’esplosione occorre verificare
se l’impianto elettrico è soggetto rispettivamente alla norma
CEI 64-8, Sez. 751, o alla norma CEI 31-33.
Ved. Ristoranti
≤ 3s
≥ 2 h
≥ 5 lx
-
L’illuminaz. di sicurezza è obbligatoria nelle stazioni, nelle gallerie
e in tutte le aree aperte al pubblico o in cui opera il personale.
-
-
-
-
L’illuminazione di sicurezza nelle gallerie deve essere perma­
nente e tale da garantire l’esodo delle persone.
Ved. Ascensori
Ved. Edifici pregevoli per arte o storia
Ved. Attività alberghiere
Ved. Edifici pregevoli per arte o storia
È opportuno prevedere una luce di sicurezza nel locale di vendita.
Ved. anche Grandi magazzini
-
Adeguata
Adeguata
-
(2)
≤ 0,5 s
≥ 2 h
≥ 5 lx
≥ 12 h
Lungo Tevie di uscita e nelle aree di tipo C e D. (14)
(a 1 m dal
piano di
calpestio
-
-
-
-
Ved. Locali ad uso medico
Manuale illuminotecnico pratico
166
Requisiti per determinati impieghi e tipi di edifici
(in vigore in Italia)
Tipo di ambiente
Disposizioni legislative e regolamentari
Norme o guide tecniche
Ostelli
Palazzetti dello sport
Parchi di divertimento
Pensioni
Pinacoteche
Piscine
Accordo 16/1/2003
Pompe antincendio
UNI 9490 art. 4.9.1.3
Residence
Guida CEI 64-55 art. 8.5
Rifugi alpini (> 25 posti letto)
DM 9/4/1994 Ali. art. 26
Ristoranti
Guida CEI 64-53 art. 14.6
Sale cinematografiche
Sale convegni
Sale da ballo
Scuole
Spettacoli viaggianti
Stabilimenti per lo sviluppo e
DM 8/3/1985
la stampa di pellicole cinemato­
Allegato A, punto 8,
grafiche
Allegato B, punto 52
Stadi
Strutture sanitarie
Strutture sotterranee polifunzionali
CEI UNI
UNI EN 70029 (CEI 11-46
TuttoNormel, illuminazione di sicurezza (nuova edizione, 2007)
167
Caratteristiche richieste
Commenti
Tempo di
Autonomia
Illumina-
Tempo di
intervento
mento
ricarica
Ved. Attività alberghiere
Ved. Impianti sportivi
Ved. Impianti sportivi per riprese TV
Ved. Circhi
Ved. Attività alberghiere
Ved. Edifici pregevoli per arte o storia
-
-
-
-
Richiede l’illuminazione di sicurezza.
Ved. anche Impianti sportivi
-
-
-
-
Il locale pompe deve essere dotato di impianto di illuminazione
di sicurezza. (15)
≤ 0,5 s
≥ 1 h
-
≤ 12 h
È suggerita l’installazione di un apparecchio di illuminazione
di sicurezza autonomo ricaricabile in prossimità della porta di
ingresso di ogni appartamento (un secondo apparecchio può
essere posizionato nelle cucine degli appartamenti più grandi).
Ved. anche Attività alberghiere
≤ 0,5 s
≥ 1 h
≥ 5 lx
≤ 12 h
Il decreto impone l’adeguamento dei rifugi di cat. B, C, D e E
esistenti entro 5 anni dalla sua entrata in vigore (scadenza il
4/06/1999). Il dispositivo di carica degli accumulatori deve
essere di tipo automatico. Il decreto abroga tutte le disposizioni
tecniche in materia.
-
≥ 1 h
Adeguata
-
L’illuminazione di sicurezza è consigliata negli ambienti aperti
al pubblico. (3)
Ved. Locali di pubblico spettacolo
Ved. Locali di pubblico spettacolo
Ved. Locali di pubblico spettacolo
Ved. Edifici scolastici
Ved. Locali di pubblico spettacolo
-
Adeguata
Adeguata
(2)
Ved. Impianti sportivi e Impianti sportivi per riprese TV
Ved. Locali ad uso medico e Ospedali
-
-
-
-
La galleria deve essere provvista di un sistema di illuminazione
ordinaria e di un sistema di illuminazione di sicurezza. Il sistema
di illuminazione di sicurezza, dovendo operare anche in situa­
zione di emergenza, deve essere adatto per la zona I (pericolo
d’esplosione) di cui alla norma CEI EN 60079-10.
Manuale illuminotecnico pratico
168
Requisiti per determinati impieghi e tipi di edifici
(in vigore in Italia)
Tipo di ambiente
Disposizioni legislative e regolamentari
Norme o guide tecniche
Supermercati
Teatri e/o teatri tenda
Teatri per posa TV e
DM 19/8/1996 art. 7,
cinematografici
Titolo XIII, Titolo XVII, Titolo XIX
Uffici
DM 22/2/2006 All. art. 9.3.1
Velodromi
Villaggi albergo e/o turistici (17)
TuttoNormel, illuminazione di sicurezza (nuova edizione, 2007)
Legenda
Note
- : l valore della caratteristica dell’illuminazione di
(1)
Le autorimesse senza rampa con accesso da montauto
sicurezza non è specificato nel documento considerato
con capacità di parcamento > 30 auto sono vietate
Accordo: Accordo Conferenza Stato-Regioni;
perché ritenute troppo pericolose.
Circ. MI: Circolare del Ministero dell’interno;
(2) Il DM 8/3/1985 è superato da disposizioni di preven­
DLgs: Decreto legislativo; DM: Decreto ministeriale;
zione incendi successive.
DPR: Decreto del Presidente della Repubblica.
(3) La stessa indicazione è riportata nella guida CEI 64-55.
(4) Le disposizioni riportate si applicano esclusivamente alle
vie di uscita (atrio, scale, pianerottoli e corridoi) e non
alle singole abitazioni (in base all’art. 8, comma I, dello
stesso decreto anche in edifici preesisŧenti).
(5) Sono da ritenersi «edifici pregevoli per arte e storia»
gli edifici soggetti a tutela ai sensi del DLgs 22/1/2004
n. 42.
(6) Bisogna valutare caso per caso la necessità dell’illumi-
nazione di sicurezza e le sue caratteristiche in base al
numero di persone (panico) e alla difficoltà di uscita (vie
di esodo).
(7) Il DM 18/3/1996 si applica agli impianti sportivi nuovi
nei quali si svolgono manifestazioni e/o attività sportive
regolate dal CONI e dalle Federazioni Sportive Nazionali
riconosciute dal CONI, riportate nell’allegato al decreto
stesso. Si applica anche negli impianti sportivi esistenti
dove si realizzano varianti distributive e/o funzionali. Se
169
Caratteristiche richieste
Commenti
Tempo di
Autonomia
Illumina-
Tempo di
intervento
mento
ricarica
Ved. Grandi magazzini e Centri commerciali
Ved. Locali di pubblico spettacolo
≤ 0,5 s
≥ 1 h
≥ 5 lx
≤ 12 h
L’illuminazione di sicurezza può essere realizzata con lampade
lungo le vie
ad alimentazione autonoma, purché abbiano autonomia supe­
di uscita.
riore a I h. Sulle uscite di sicurezza deve essere installata, e
≥ 2 lx
restare sempre accesa, una segnaletica di tipo luminoso, ali­
negli altri
mentata sia dal circuito normale che da quello di emergenza.
ambienti
Il dispositivo di ricarica degli accumulatori deve essere di tipo
accessibili
automatico. Gli impianti elettrici dei locali esistenti dovevano
al pubblico
essere adeguati entro 3 anni dall’entrata in vigore del decreto
(scadenza il 27/09/1999). Il decreto abroga tutte le precedenti
disposizioni di prevenzione incendi.
≤ 0,5 s
≥ 2 h
≥ 5 lx
≤ 12 h
L’illuminazione di sicurezza è richiesta negli uffici nuovi con
oltre 100 persone presenti. (16)
L’autonomia minima è ridotta ad 1 h nel caso di apparecchi
autonomi.
Ved. Impianti sportivi
Ved. Impianti sportivi per riprese TV
Ved. Attività alberghiere e Residence
la struttura viene usata per uno spettacolo pubblico si
esistenti che di nuova costruzione, di superficie non
applicano anche le disposizioni riportate alla voce Locali
superiore a 500 m²;
di pubblico spettacolo.
- case di cura esistenti fino a 25 posti letto, che erogano
(8) Per le prescrizioni di prevenzione incendi del DM
prestazioni in regime residenziale a ciclo continuativo,
18/9/2002 vedasi quanto detto alla voce Ospedali.
di superficie non superiore a 500 m².
(9) Per locali ad uso estetico, soggetti alla norma CEI 64-8,
(14) Le aree di tipo C sono costituite dai locali destinati
Sez. 710, si intendono i locali in cui un estetista abilitato
a prestazioni medico-sanitarie di tipo ambulatoriale
ai sensi della legge 1/90 esegue trattamenti estetici
(ambulatori, centri specialistici, centri di diagnostica,
mediante apparecchi elettrici ad uso estetico.
consultori, ecc.) in cui non è previsto il ricovero, quelle
(10) Per l’illuminazione di sicurezza nei locali di pubblico
di tipo D dai locali destinati a ricovero in regime ospe-
spettacolo vedasi anche la guida CEI 64-54, art. 3.5.2 e
daliero elo residenziale, nonché adibiti ad unità speciali
3.7. Per le attività di spettacolo viaggiante vedasi anche il
(terapia intensiva, neonatologia, reparto di rianimazione,
DM 18/512007.
sale operatorie, terapie particolari, ecc.).
(11) Gli edifici destinati al culto non sono da ritenere «luoghi
(15) L’illuminazione di sicurezza del locale pompe non è
di pubblico spettacolo», circ. MI 17/12/1986.
richiesta dalla norma UNI EN 12845, che dal 1/10/2007
(12) Il DLgs 626/94 si applica a tutti gli ambienti riortati nella
sostituisce la norma UNI 9490.
presente tabella che siano luoghi di lavoro.
(16) Nel caso di adeguamento di uffici esistenti, l’illumina­
(13) Non si applicano le prescrizioni del DM 18/9/2002
zione di sicurezza è richiesta solo per gli uffici con oltre
relative all’illuminazione di sicurezza a:
500 persone presenti.
- ambulatori medici di superficie non superiore a 500 m²
(17) Per l’illuminazione di sicurezza sulle navi passeggeri
(sia esistenti che di nuova costruzione);
adibite a viaggi nazionali, si rimanda al DLgs 4/2/2000
- ospedali e case di cura fino a 25 posti letto che
n. 45 e successive modifiche ed integrazioni.
erogano prestazioni a ciclo diurno (day-hospital), sia
Manuale illuminotecnico pratico
170
ONLITE local -
sistema per luce di emergenza con alimentazione a batteria singola
SB 128 Controller
Controllare un impianto per luce di emer-
genza diventa molto più comodo e sicuro se
questo viene allacciato al controller SB 128
ŧramite un cavo di comando DALI.
Il controller visualizza lo stato di tutti gli
apparecchi, segnala ogni difetto di lampade
o batterie e registra tutti i dati a livello
centrale. Pertanto il controller si assume la
piena responsabilità del sistema per luce di
emergenza.
171
Uso semplice
- Avviamento e numerazione di tutto
l’impianto con estrema facilità: basta
una sola persona
- Comandi tramite touch-screen di facile comprensione
- Menu panoramico e logico
- Sorveglianza di 128 apparecchi d’illuminazione, possibilità
di ampliamento a 256 apparecchi tramite extender
Test e verbali automatici
- Registro con memorizzazione centraliz-
zata dei risultati dei test per almeno
tre anni
- Libera programmazione dei cicli di test, con data e ora
- Possibilità di attivare manualmente sul controller le
funzioni dei test
Altre funzionalità
- Rappresentazione di tutti gli apparecchi, configurazione
con sigle e indirizzi
- Possibilità di scegliere il tipo di circuito per ogni singolo
apparecchio ONLITE
- Contatti di segnalazione liberamente programmabili e
segnalazione acustica degli errori
- Blocco dell’impianto per lavori di servizio
Manuale illuminotecnico pratico
172
ONLITE local - sistema per luce di emergenza con alimentazione a batteria singola
Control Test - topologia del sistema
rete 230 V/50 HZ
L
N
PE
ONLITE stampante IR
Nr. art. 22 154 522
infrarossi
ONLITE local modulo switch
Nr. art. 22 154 507
interruttori
max. 300 m/1,5 mm2
max. 64 apparecchi
1*
1*
1*
1*
1*
1*
AD
AD
AD
AD
AD
AD
max. 300 m/1,5 mm2
max. 64 apparecchi
max. 300 m/1,5 mm2
BD1
BD1
BD2
BD2
1*
1*
1*
1*
1*
1*
ONLITE local Extender
Nr. art. 22 156 830
AD
AD
AD
AD
AD
AD
max. 300 m/1,5 mm2
max. 64 apparecchi
max. 300 m/1,5 mm2
BD1
BD1
BD2
BD2
1*
1*
1*
1*
1*
1*
ONLITE local Extender
Nr. art. 22 156 830
AD
AD
AD
AD
AD
AD
max. 300 m/1,5 mm2
max. 64 apparecchi
max. 300 m/1,5 mm2
BD1
BD1
BD2
BD2
1*
1*
1*
1*
1*
1*
ONLITE local Extender
Nr. art. 22 156 830
AD
AD
AD
AD
AD
AD
1* 230 V AC
fase permanente
173
ONLITE local
SB 128 Controller
Nr. art. 22 156 829
L N
230V AC
24V DC
+
-
circuito DALI 1
+Ub GND
K1
circuito DALI 1
K2
K3
ONLITE BRI
Nr. art. 22 185 300
circuito DALI 2
2x
circuito DALI 2
RS 232
TCP/IP
LAN
Nport 2
GO-ON
GO
Package
Nr. art. 22 154 418
circuito DALI 2
Manuale illuminotecnico pratico
174
ONLITE local - sistema per luce di emergenza con alimentazione a batteria singola
Emergency Set ONLITE local per alimentazione a batteria singola
Zumtobel offre apparecchi d’illuminazione
Il set che viene integrato nell’apparecchio
generale già predisposti con unità di emer-
d’illuminazione generale è composto da un
genza alimentata da batteria singola
alimentatore per luce di emergenza e dalla
(Emergency Set). In tal caso è garantita la
batteria. Diversamente dall’emergency set
conformità alle normative, a differenza di
RESCLITE, in questo caso è la stessa lampada
quanto avviene modificando gli apparecchi
dell’apparecchio normale a funzionare anche
sul posto. L’Emergency Set viene collegato via
in emergenza. Gli Emergency Set ONLITE
DALI a un controller ONLITE local SB 128.
local sono disponibili per autonomia di una
o tre ore.
Panoramica degli Emergency Set ONLITE local
1 ora
3 ore
4 cells
5 cells
6 cells
4 cells
5 cells
6 cells
EM 14
EM 15
EM 16
EM 34
EM 35
EM 36
PRO EZ-3
PRO EZ-3
PRO EZ-3
PRO EZ-3
PRO EZ-3
PRO EZ-3
NT1-TR 14
NT1-TR 15
NT1-TR 16
NT3-TR 14
NT3-TR 15
NT3-TR 16
Simbolo
Lampade W BLF in emergenza, in %, per l’autonomia di misurazione
TC-DD
10
33,0
33,0
16
24,0
24,0
21
17,0
17,0
28
14,0
14,0
38
7,5
7,5
55
5,2
5,2
TC-SEL
7
24,0
24,0
9
28,0
28,0
11
31,0
31,0
TC-DEL
10
30,0
30,0
13
26,0
26,0
18
17,0
17,0
26
14,4
14,4
175
1 ora
3 ore
4 cells
5 cells
6 cells
4 cells
5 cells
6 cells
EM 14
EM 15
EM 16
EM 34
EM 35
EM 36
PRO EZ-3
PRO EZ-3
PRO EZ-3
PRO EZ-3
PRO EZ-3
PRO EZ-3
NT1-TR 14
NT1-TR 15
NT1-TR 16
NT3-TR 14
NT3-TR 15
NT3-TR 16
Simbolo
Lampade
W
BLF in emergenza, in %, per l’autonomia di misurazione
TC-TEL1
13
26,0
26,0
18
17,5/16,0
-/20,5 (GE)
17,5/16,0
-/20,5 (GE)
²
26
²
11,5/10,4
-/15,0
-/14,0
11,5/10,4
-/15,0
-/14,0
32
14,0/5,0
-/8,0
14,0/5,6
-/8,0
42
7,4/7,3
7,4/7,3
57
5,1/5,2
5,1/5,2
TC-F
18
18,0
18,0
24
21,0
21,0
36
13,0
13,0
TC-L
18
18,0
18,0
24
17,0
17,0
36
12,0
12,0
40
8,8
8,8
55
4,5
4,5
T16 FH
14
22,0
22,0
21
17,0
17,0
28
14,0
14,0
35
10,5
10,5
T16 FQ
24
12,3
12,3
39
8,3
8,3
49
6,4
6,4
54
5,7
5,7
80
4,7
4,7
T16 C
22
11,5
11,5
40
6,0
6,0
55
5,5
5,5
T16
6
35,0
35,0
8
36,0
36,0
13
22,0
22,0
T26
15
16,5
16,5
18
16,5
16,5
30
9,5
9,5
36
8,0
8,0
38
10,5
10,5
58
6,5
6,5
70
3,7
3,7
1
Il primo valore riguarda lampade non ad amalgama, il secondo invece le lampade ad amalgama (ad es. 14 / 9,5).
2
Per ottimizzare il funzionamento delle lampade TC da 26 W e 32 W TC, soprattutto di quelle ad amalgama,
raccomandiamo l’impiego di EM 36 PRO EZ-3 o EM 16 PRO EZ-3.
Manuale illuminotecnico pratico
176
ONLITE central eBox -
sistema per luce di emergenza ad alimentazione centrale
Panoramica del sistema
ONLITE central eBox offre un programma
di modelli perfettamente calibrati, chiari e
flessibili: per ogni destinazione è prevista
l’armatura giusta con un design funzionale.
L’impianto si costruisce con sistema modu-
lare, parte da una centralina di dimensioni
sempre compatte e semplice da montare.
Le derivazioni, di misure ancora più com­
Centralina
eBox MS 1700
patte, trovano posto vicino ai circuiti finali e
rimangono nascoste in spazi anche minimi.
Circuiti
30 in totale (6 interni,
(max. 20 apparecchi)
24 esterni, cadauno con
Ricorrendo a moduli opzionali esterni sul bus
3 doppi circuiti)
si può ampliare il sistema ONLITE central
Numero massimo di
600 in totale
eBox aggiungendo altre funzioni.
apparecchi a seconda della
120 all’interno
capacità della batteria
120 per derivazione estern
Requisiti
disponibile 1)
- Potenza totale in emergenza fino a
Collegamento rete
tripolare (L / N / PE)
230 / 240 V ± 10 %
2730 W per 1 ora di autonomia
max. 5500 VA di potenza
- Potenza totale in rete fino a 5000 VA
a pieno carico
- 30 circuiti finali (OCM)
Collegamento bus di sistema
a due poli min. 2 x 0,75 mm2
– 4 derivazioni esterne (SUB)
- 36 ingressi contatti (BSIM)
Modalità rete
5000 VA per SCM
– 9 sorveglianze fasi bus (BPD)
potenza d’uscita AC totale
1000 VA
– 1 segnalazione remota (BRI)
Funzionamento d’emergenza
2730 W con 24 Ah 2)
- Videata webbroser per max.
ad esempio 1 h di durata
nella centralina
dell’alimentazione
max. per SCM 750 W / 200 W
10 000 apparecchi o 100 impianti
potenza batterie DC totale 1)
per circuito
177
Centralina
Derivazione antincendio
Derivazione
Derivazione
eBox MS 1200
eBox SUB E60
eBox SUB IP65
eBox SUB IP20
30 in totale (6 interni,
3 moduli OCM con
3 moduli OCM con
3 moduli OCM con
24 esterni, cadauno con
2 circuiti d’uscita
2 circuiti d’uscita
2 circuiti d’uscita
3 doppi circuiti)
600 in totale
120 app.
120 app.
120 app.
120 all’interno
120 per derivazione estern
tripolare (L / N / PE)
pentapolare
pentapolare
pentapolare
230 / 240 V ± 10 %
(dalla centralina
(dalla centralina
(dalla centralina
max. 5500 VA di potenza
L / N / PE / B+ / B-)
L / N / PE / B+ / B-)
L / N / PE / B+ / B-)
a pieno carico
a due poli min. 2 x 0,75 mm2
a due poli per la
a due poli per la
a due poli per la
postazione principale
postazione principale
postazione principale
5000 VA per SCM
1000 VA per SUB
1000 VA per SUB
1000 VA per SUB
1000 VA
420 VA per OCM
420 VA per OCM
420 VA per OCM
215 W con 12 Ah 2)
max. 750 W per derivazione 3) max. 750 W per derivazione 3)
max. 750 W per derivaz. 3)
nella centralina
max. 200 W per circuito
max. 200 W per circuito
max. 200 W per circuito
max. per SCM 750 W / 200 W
per circuito
1)
Potenza batterie in Watt, in funzione dell’autonomia nominale
Tipo batteria
Tensione
Potenza max. in DC compreso il 25 % di riserva invecchiamento
sistema
come da norme (EN 50 171 - 6.12.4)
ONLITE central eBox
Accu PB / 12
[V]
8 h
5 h
3 h
2 h
1 h
0,5 h
7,2 Ah
216
131
178
274
381
656
1085
12,0 Ah
216
233
324
487
640
1215
1993
24,0 Ah
216
479
697
1040
1490
2730
3750
2)
Tensione nominale batterie 216 V (189-249 V)
3)
La potenza in uscita DC dipende dalla capacità della batteria
Manuale illuminotecnico pratico
178
ONLITE central eBox - Sistema per luce di emergenza ad alimentazione centrale
ONLITE central eBox SCM
Modulo SCM Switch Connection
Potenza d’uscita AC
1000 VA
La fornitura standard di ONLITE central eBox
Potenza d’uscita DC
750 W
comprende un modulo SCM. Nel caso si
Fusibili (6 x 32 mm)
3 x 8 A
ricorra a varie derivazioni, per ognuna di
esse andrà ordinato un nuovo ONLITE central
Tensione d’uscita AC
230 / 240 V ± 10 %
eBox SCM.
Numero max. di apparecchi
120
AT
L
L
Fuse
AC
Phasemonitoring
monitoring
AC
N
N
CPU
AT
DC
Fuse
monitoring
B
B
AT
B-
DC
B-
SCM
Modulo di commutazione e fusibile
179
ONLITE central eBox OCM
Moduli OCM Output Circuit
Potenza d’uscita
per circuito AC
420 VA
In ogni impianto si possono configurare in
Potenza d’uscita
per circuito DC
200 W
opzione un massimo di tre moduli OCM
Fusibili (6
x 32 mm)
6 x 3,15 A
ONLITE central eBox. Le differenti funzioni
dei moduli possono essere mescolate. Ogni
Tensione
d’uscita AC
230 / 240 V ± 10 %
circuito è protetto separatamente con fusibile
Tensione
d’uscita DC (nominale)
216 V (189-249 V)
3,15 A 6 x 32 mm. Nel circuito a batteria la
protezione è bipolare, in rete unipolare.
La potenza complessiva dei tre moduli per
doppio circuito non può superare 1000 VA e
750 Watt.
,
AT
P
[W]
EL
L
AC
DALI out
circuito
DALI out
N
,
AT
EN
,
AT
ROM
CPU
DALI
DALI in
DALI in
,
AT
P [W]
EL
DALI out
B
DALI out
circuito
OCM-NDA
B-
DC
, AT
Modulo doppio circuito con
EN
, AT
comunicazione DALI
, AT
P [W]
EL
L
AC
circuito
N
, AT
EN
,
AT
ROM
CPU
PLC
DALI in
DALI in
, AT
P [W]
EL
OCM-NSI
B
DC
circuito
B-
, AT
Modulo doppio circuito con
EN
, AT
comunicazione Powerline
, AT
P [W]
EL
L
AC
circuito
N
, AT
EN
, AT
ROM
CPU
, AT
P [W]
EL
B
circuito
OCM-NPS
B-
DC
, AT
Modulo doppio circuito con
EN
, AT
sorveglianza circuiti
Manuale illuminotecnico pratico
180
ONLITE central eBox - Sistema per luce di emergenza ad alimentazione centrale
Derivazioni SUB
DALI
Conduzione dei cavi alla centralina
Powerline
ONLITE central eBox MS 1200 oppure
ONLITE central eBox MS 1700
( ,
-
, mm²)
MLeistungsmessung
(
,
- , mm²)
PE
x
x
x
x
x
ONLITE central eBox SUB
181
EL
EN
PE
DA
DA
EL
EN
PE
EL
EN
PE
Conduzione dei cavi dalla derivazione alla
Sono disponibili tre tipi di
centralina ONLITE central eBox
derivazioni
Il cavo pentapolare che trasporta l’energia
- ONLITE central eBox SUB E60
deve essere messo in posa in esecuzione
Derivazione standard per alimentare
antifiamma fino a dove è montata la deriva-
circuiti finali in diverse compartimentazioni
zione di ONLITE central eBox nella relativa
- ONLITE central eBox SUB E00
compartimentazione. Nel caso la derivazione
Derivazione standard E00 IP20 per alimen­
SUB E60 di ONLITE central eBox alimenti
tare circuiti finali non separati da comparti-
diverse compartimentazioni, il cavo dell’ener-
mentazioni
gia va messo in posa in esecuzione anti-
- ONLITE central eBox SUB IP65
fiamma fin dentro la centralina stessa; lo
Derivazione standard E00 IP65 per alimen­
stesso vale per i circuiti finali, fin dentro la
tare circuiti finali non separati da comparti-
compartimentazione da alimentare.
mentazioni e installati in ambienti ostici
Il bus può essere installato in topologia
come industrie o parcheggi interrati.
lineare o a stella. Qui non serve l’esecuzione
antifiamma in quanto la sorveglianza del bus
è garantita da un controllo heartbeat. Se
accade che un’interruzione o un cortocircuito
non faccia pervenire i protocolli o li ritardi, si
attiva il funzionamento in emergenza AC di
tutti gli apparecchi allacciati al circuito finale.
Manuale illuminotecnico pratico
182
ONLITE central eBox - Sistema per luce di emergenza ad alimentazione centrale
Systemtopologie
ONLITE BRI
Pronto
Bus sistema
Ready to operate
Mod. batteria
Battery operation
Errore
Failure
Segnalazione remota ONLITE BRI
Il modulo serve a segnalare a
distanza lo stato di funzionamento
di un impianto di sicurezza. Tale
segnalazione è obbligatoria in tutti
gli impianti in ottemperanza alle
norme EN 50172. Il modulo si
Emergenza o‹
installa in una postazione centrale
dell’edificio, in modo da poter
tenere bene sotto controllo lo stato
dell’impianto.
Us
L N L
L
Fault
Test
‚
‚ ‚
L /L /L /N
PC / Webbrowser
ONLITE central EPD
TCP/IP
Network
ONLITE central eBox
max.
apparecchi
L /N/PE
ONLITE central eBox
max.
apparecchi
183
Sorveglianza di singoli apparecchi DALI (NDA)
max.
apparecchi
DALI
DALI
max.
apparecchi
LN
in
DADA
L
N in
AddressStatus
ONLITE central eBox DSIM
max.
L
N
PE
Sorveglianza di singoli apparecchi Powerline (NSI)
max.
apparecchi
max.
apparecchi
Sorveglianza di circuiti (NPS)
max.
apparecchi
max.
apparecchi
ONLITE central eBox
SUB stazioni
max. ‚
Bus sistema
out
in
B B
B B
AL AL
L
StatusN
S
Address
S
S
Status
N L L
Test
L
Address
Alarm
S‚ - L/N
S
- L/N
‚
S
- L/N
S - L/N
L/N
L /L /L /N
ONLITE central eBox BSIM
ONLITE central eBox BPD
max.
max.
LED segnaletici*
verde
impianto pronto a funzionare
giallo
impianto funzionante a batteria
rosso
troppe sorgenti luminose
guaste nell’impianto
rosso, on/off
regolare ogni 0,5 s
disturbo dell’impianto
tutti, off
interruzione del bus
rosso, on/off
disturbo sul bus oppure
regolare ogni 0,5 s
interruzione della centralina
* Impiego con ONLITE central eBox
Manuale illuminotecnico pratico
184
ONLITE central eBox - Sistema per luce di emergenza ad alimentazione centrale
Tabella fattore ballast/lumen
AC power
[100 %]
230 V/50 Hz
Livello luce
Lampada
Potenza
[VA]
DC [W]
DC [W]
DC [W]
DC [W]
DC [W]
DC [W]
di emergenza
5 %
10 %
15 %
20 %
30 %
40 %
LED
3,7
1,6
1,6
1,7
1,7
1,8
3,7
1,7
1,8
1,8
1,9
2,0
5,0
3,5
3,6
3,7
3,8
4,0
5,0
3,4
3,5
3,6
3,7
3,8
5,0
3,4
3,5
3,6
3,7
3,8
6,0
4,4
4,5
4,6
4,7
4,8
6,5
4,4
4,5
4,6
4,7
4,8
11,0
8,1
8,4
8,7
9,1
9,4
2,9
1,6
1,6
1,7
1,7
1,8
6,0
2,0
2,2
2,4
2,8
3,2
11,0
8,3
8,4
8,5
8,6
8,8
5,0
3,5
3,6
3,7
3,8
4,0
5,0
3,5
3,6
3,7
3,8
4,0
5,4
1,5
1,7
1,9
2,3
2,6
8,2
2,1
2,4
2,7
3,3
4,0
T16
14 W
17,9
6,9
7,9
8,6
9,2
10,3
12,0
2/14 W
33,0
11,1
13,4
15,2
16,3
18,8
21,4
21 W
24,8
7,9
9,3
10,5
11,3
13,7
15,9
2/21 W
47,2
12,9
15,7
17,8
20,0
24,5
28,7
28 W
32,5
9,4
11,6
13,3
14,9
17,5
20,4
2/28 W
61,8
15,4
19,3
22,9
26,3
31,6
37,6
35 W
41,0
10,5
12,9
16,3
17,1
21,0
24,9
2/35 W
77,4
16,6
21,6
26,0
29,6
37,7
45,2
24 W
27,5
8,7
9,8
11,9
13,0
15,4
17,7
2/24 W
51,7
14,8
18,1
21,2
24,4
28,9
33,4
39 W
43,8
10,3
13,8
16,2
18,1
22,9
26,7
2/39 W
86,5
17,5
23,7
28,9
34,0
42,5
51,4
49 W
55,6
12,4
16,4
20,2
23,2
28,5
33,5
2/49 W
110,3
20,6
28,2
35,9
41,6
52,5
62,8
54 W
57,5
14,8
19,3
23,1
26,7
31,8
36,8
2/54 W
117,0
26,3
35,0
43,5
49,8
61,7
73,8
80 W
90,9
17,3
24,7
30,9
36,3
45,0
53,9
2/80 W
178,3
31,8
45,6
59,7
70,1
90,1
106,3
T26
1/18 W
19,8
7,1
8,1
9,2
10,3
11,6
13,6
2/18 W
37,3
11,8
14,3
16,4
18,1
21,4
24,4
1/36 W
37,6
9,0
11,1
13,2
15,3
19,0
22,5
2/36 W
69,8
16,5
21,2
25,1
28,6
35,6
42,0
1/58 W
54,3
12,1
16,1
19,5
22,3
27,6
32,7
2/58 W
107,8
21,2
28,5
35,8
42,0
52,1
63,0
185
DC [W]
DC [W]
DC [W]
DC [W]
Alimentatori / apparecchio
50 %
60 %
70 %
100 %
1,9
2,4
3,2
EMpowerX LED NSI / ARTSIGN C EW
2,1
2,4
3,2
EMpowerX LED NSI / ARTSIGN C ED
4,1
4,3
4,5
EMpowerX LED NSI / COMSIGN 150
4,0
4,2
4,5
EMpowerX LED NSI / CROSSIGN 110
4,0
4,2
4,5
EMpowerX LED NSI / CROSSIGN 110 ERI
5,0
5,2
5,5
EMpowerX LED NSI / CROSSIGN 160
5,0
5,2
5,5
EMpowerX LED NSI / CROSSIGN 160 ERI
9,7
10,1
10,5
EMpowerX LED NSI / CUBESIGN 210
1,9
2,1
2,4
EMpowerX LED NSI / ERGOSIGN LED
3,6
4,5
5,5
EMpowerX LED NSI / ECOSIGN LED IP 65
9,0
9,5
10,5
EMpowerX LED NSI / FREESIGN 300
4,1
4,3
4,5
EMpowerX LED NSI / PURESIGN 150
4,1
4,3
4,5
EMpowerX LED NSI / PURESIGN 150 ERI
3,0
3,8
4,9
EMpowerX LED NSI / RESCLITE C
4,6
5,8
7,7
EMpowerX LED NSI / SQUARESIGN 300
13,0
14,1
15,3
17,4
PCA 1 x 14/24 T5 EXCEL one4all lp xitec II
23,7
25,6
28,1
32,6
PCA 2 x 14/24 T5 EXCEL one4all lp xitec II
17,7
19,3
20,8
24,3
PCA 1 x 21/39 T5 EXCEL one4all lp xitec II
32,3
35,4
39,1
46,7
PCA 2 x 21/39 T5 EXCEL one4all lp xitec II
23,0
25,0
27,2
32,0
PCA 1 x 28/54 T5 EXCEL one4all lp xitec II
42,6
46,9
51,4
61,4
PCA 2 x 28/54 T5 EXCEL one4all lp xitec II
27,6
30,4
33,3
40,4
PCA 1 x 35/49/80 T5 EXCEL one4all lp xitec II
51,1
56,7
62,6
77,1
PCA 2 x 35/49 T5 EXCEL one4all lp xitec II
19,8
21,1
22,8
27,1
PCA 1 x 14/24 T5 EXCEL one4all lp xitec II
37,6
41,1
44,7
51,5
PCA 2 x 14/24 T5 EXCEL one4all lp xitec II
33,3
33,0
35,8
43,8
PCA 1 x 21/39 T5 EXCEL one4all lp xitec II
58,1
64,5
71,6
86,3
PCA 2 x 21/39 T5 EXCEL one4all lp xitec II
38,0
42,1
46,3
55,1
PCA 1 x 35/49/80 T5 EXCEL one4all lp xitec II
73,0
80,9
89,6
110,2
PCA 2 x 35/49 T5 EXCEL one4all lp xitec II
41,2
44,2
48,4
57,0
PCA 1 x 28/54 T5 EXCEL one4all lp xitec II
82,2
90,5
99,8
117,1
PCA 2 x 28/54 T5 EXCEL one4all lp xitec II
61,3
67,8
74,4
90,6
PCA 1 x 35/49/80 T5 EXCEL one4all lp xitec II
122,1
134,5
147,9
178,0
PCA 2 x 80 T5 EXCEL one4all lp xitec II
15,0
15,9
17,3
19,4
PCA 1 x 18 T8 EXCEL one4all lp xitec II
27,2
29,3
32,2
37,0
PCA 2 x 18 T8 EXCEL one4all lp xitec II
25,1
27,4
32,8
35,3
PCA 1 x 36 T8 EXCEL one4all lp xitec II
48,1
53,2
58,6
69,6
PCA 2 x 36 T8 EXCEL one4all lp xitec II
36,9
41,1
44,6
54,1
PCA 1 x 58 T8 EXCEL one4all lp xitec II
72,4
79,4
88,0
108,5
PCA 2 x 58 T8 EXCEL one4all lp xitec II
Manuale illuminotecnico pratico
186
ONLITE central eBox - Sistema per luce di emergenza ad alimentazione centrale
Tabella fattore ballast/lumen
AC power
[100 %]
230 V/50 Hz
Livello luce
Lampada
Potenza
[VA]
DC [W]
DC [W]
DC [W]
DC [W]
DC [W]
DC [W]
di emergenza
5 %
10 %
15 %
20 %
30 %
40 %
TC-L/F
1/18 W
18,0
7,9
8,2
9,7
10,7
11,6
12,9
2/18 W
33,4
13,1
15,1
16,0
18,0
20,9
24,0
1/24 W
24,9
8,4
10,1
11,5
12,2
14,4
16,5
2/24 W
47,3
13,0
16,5
19,6
21,9
26,4
30,3
1/36 W
36,4
10,3
12,4
14,9
16,4
19,7
23,2
2/36 W
71,0
16,1
21,2
25,8
30,0
36,6
43,6
1/40 W
46,0
8,8
12,0
14,9
17,4
22,2
26,6
2/40 W
88,7
17,3
23,4
29,4
34,6
43,8
53,1
1/55 W
64,9
14,5
19,5
24,0
27,0
33,3
39,2
2/55 W
125,6
25,8
35,8
44,7
51,2
64,4
75,8
TC-S/E
1/11 W
15,7
6,4
7,5
8,2
8,6
9,8
11,2
2/11 W
27,6
8,7
10,4
11,7
13,1
15,3
17,3
TC-D/E
1/13 W
15,5
6,4
7,5
7,8
8,5
10,2
11,2
2/13 W
28,2
9,1
11,0
12,6
14,0
16,3
18,1
TC-D/T
1/18 W
20,7
7,0
8,5
10,0
11,1
12,8
14,2
2/18 W
38,9
11,1
13,6
16,4
18,1
22,2
25,3
1/26 W
28,4
8,7
10,5
12,4
13,6
15,9
18,5
2/26 W
53,1
14,1
17,4
21,0
23,7
28,5
33,0
TC-T/E
1/32 W
33,6
9,4
12,1
14,1
16,0
19,0
22,3
2/32 W
58,4
14,5
19,7
24,5
28,1
34,4
40,0
1/42 W
40,7
10,4
13,0
15,6
18,5
22,9
27,7
2/42 W
75,4
15,4
21,8
27,4
31,8
40,5
48,5
TC-DD
1/28 W
31,0
8,9
10,6
12,6
13,9
16,6
18,9
187
DC [W]
DC [W]
DC [W]
DC [W]
Alimentatori / apparecchio
50 %
60 %
70 %
100 %
14,2
14,9
15,7
17,7
PCA
1 x 18/24 TCL EXCEL one4all c xitec II
25,9
28,0
30,6
33,1
PCA
2 x 18/24 TCL EXCEL one4all c xitec II
18,2
19,3
20,8
24,6
PCA
1 x 18/24 TCL EXCEL one4all c xitec II
34,0
37,0
40,6
47,1
PCA
2 x 18/24 TCL EXCEL one4all c xitec II
25,5
27,7
30,0
36,3
PCA
1 x 21/39 T5 EXCEL one4all lp xitec II
48,6
53,8
59,5
70,9
PCA
2 x 21/39 T5 EXCEL one4all lp xitec II
30,5
33,6
37,0
46,1
PCA
1 x 21/39 T5 EXCEL one4all lp xitec II
60,4
67,1
74,5
89,0
PCA
2 x 21/39 T5 EXCEL one4all lp xitec II
44,9
49,0
53,7
64,4
PCA
1 x 35/49/80 T5 EXCEL one4all lp xitec II
86,1
94,8
105,2
125,4
PCA
2 x 80 T5 EXCEL one4all lp xitec II
12,4
13,0
14,4
15,3
PCA
1 x 11/13 TC EXCEL one4all xitec II
19,6
21,1
23,0
27,0
PCA
2 x 11/13 TC EXCEL one4all xitec II
11,9
13,1
13,9
15,0
PCA
1 x 11/13 TC EXCEL one4all xitec II
21,0
21,0
24,1
27,8
PCA
2 x 11/13 TC EXCEL one4all xitec II
15,6
16,8
18,0
20,2
PCA
1 x 18 TC EXCEL one4all xitec II
28,2
30,7
33,5
37,5
PCA
2 x 18 TC EXCEL one4all xitec II
20,4
22,2
24,0
27,7
PCA
1 x 26-57 TC EXCEL one4all xitec II
37,4
40,7
45,0
52,7
PCA
2 x 26/32/42 TC EXCEL one4all xitec II
25,0
26,4
29,0
32,4
PCA
1 x 26-57 TC EXCEL one4all xitec II
44,6
47,9
51,7
58,3
PCA
2 x 26/32/42 TC EXCEL one4all xitec II
31,4
35,0
37,1
44,9
PCA
1 x 26-57 TC EXCEL one4all xitec II
55,6
60,1
65,2
74,5
PCA
2 x 26/32/42 TC EXCEL one4all xitec II
21,6
23,6
25,8
30,5
PCA
1 x 28 TC-DD EXCEL one4all xitec II
Manuale illuminotecnico pratico
188
ONLITE central CPS -
sistema a batteria centrale
Panoramica del sistema
Per soddisfare ogni esigenza con un numero
sorvegliato singolarmente e utilizzato anche
possibilmente limitato di componenti, ogni
per l’emergenza. Un ulteriore vantaggio è la
centralina ONLITE central CPS possiede
semplificazione dell’avviamento, del controllo
tutte le funzioni al completo.
e degli interventi di manutenzione.
Non servono né software né moduli
A tale scopo si utilizza un pratico touch-PC
aggiuntivi. Non bisogna montare elementi
estraibile con il quale basta un’unica persona
separati nemmeno negli apparecchi d’illumi-
per mettere l’impianto in funzione o verifi­
nazione visto che ogni apparecchio DALI è
carne lo stato.
Caratteristiche
Circuiti (max. 20 apparecchi)
- Potenza in emergenza da 1 a 30 kW
- Fino a 300 circuiti, ognuno da max.
Numero massimo di apparecchi
20 apparecchi di sicurezza
- Fino a 12 derivazioni esterne per ogni
Collegamento rete
centralina principale (CPS H)
- Possibilità di funzionamento misto
Rete
all’interno di un circuito
Potenza d’uscita AC totale
- Da 120 a 240 ingressi di accensione
Potenza d’uscita AC per circuito max.
liberamenŧe configurabili (opzionale)
Potenza d’uscita AC per 20 circuiti (pro UVS)
– Videata di comando su base browser
Emergenza
Potenza d’uscita DC totale
Potenza d’uscita DC per circuito max.
Potenza d’uscita DC per 20 circuiti (pro UVS)
Durata autonomia 1 h-8 h
189
Centralina compatta
Centralina principale
Derivazione
Derivazione
CPS K
CPS H
antincendio
CPS U E00
CPS U E60
1) max. 40 interni + 20 esterni
max. 60 interni + 240 esterni
20
20
2) max. 20 interni + 140 esterni
1)
1200 app.
6000 app.
2)
3200 app.
pentapolare 3 x 400 V
pentapolare 3 x 400 V
7-30 kVA
30 kVA
4700 VA
4700 VA
1300 VA
1300 VA
1300 VA
1300 VA
4700 VA
4700 VA
4700 VA
4700 VA
7,6 kW [1 h]*
3,3 kW [3 h]*
22,7 kW [1 h]*
10 kW [3 h]*
1300 W
1300 W
4700 W
4700 W
18 x 12 V / 7-75 Ah
18 x 12 V bis 200 Ah
in vano combinato
in vano o supporto separato
* incl. 25 % di riserva per l’invecchiamento batteria
Manuale illuminotecnico pratico
190
ONLITE central CPS - sistema a batteria centrale

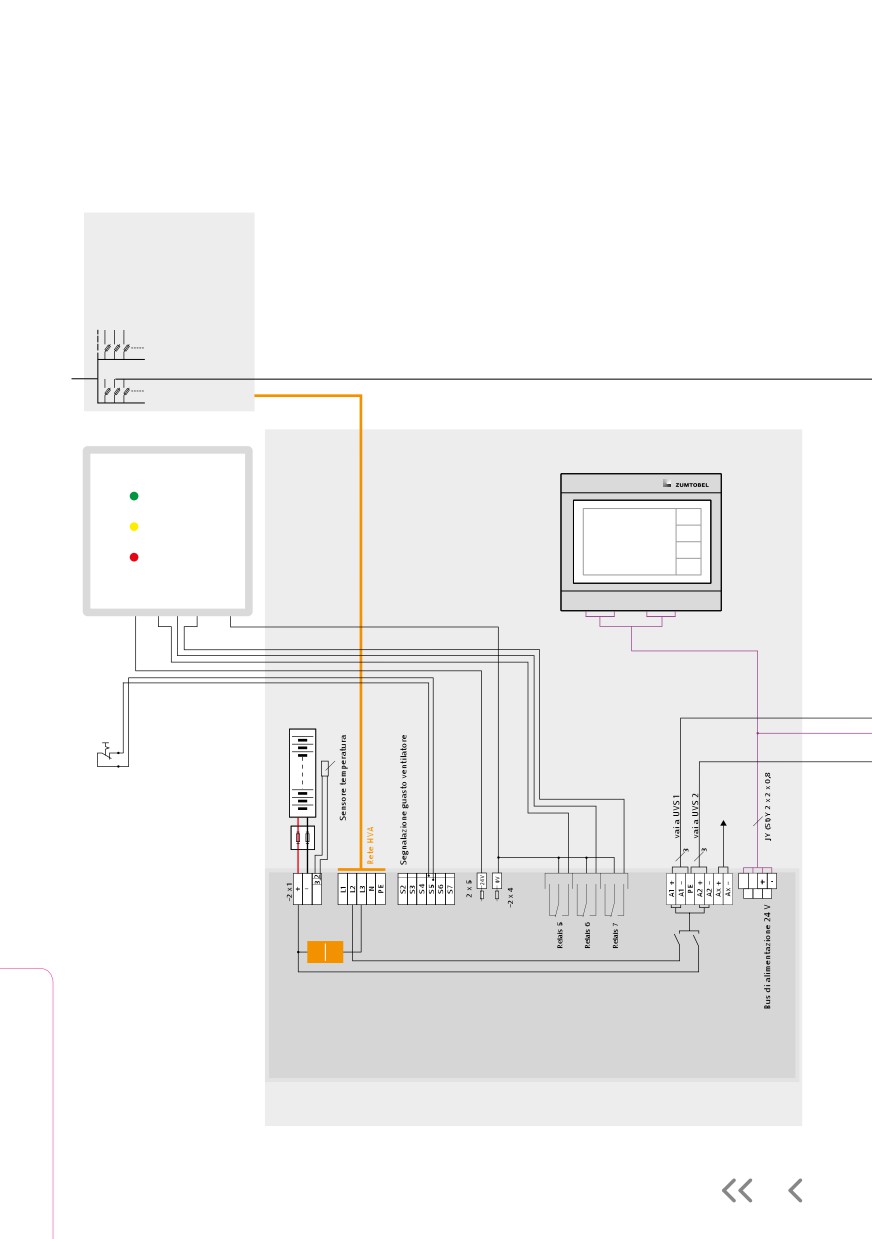

Topologia del sistema
HVA
ONLITE BRI
ONLITE central Touch PC
Betriebsbereit
Ready to operate
Batteriebetrieb
Battery operation
Störung
info
Failure
?
Ub K K K
GND
GND
V
A
B
Batteria
216 V
Emergenza-off
Premendo il pulsante
emergenza-off si disattiva la
€
ƒ „
…
† ­
tensione di tutto l’impianto
ONLITE central CPS comprese
tutte le derivazioni. In tal
modo si garantisce che le
~
persone addette possano
lavorare senza pericoli.
I +24 V interni sono con-
dotti da un interruttore NC
HVS
(emergenza-off) e inseriti
Unità di carica LE
sul morsetto S5 (morsettiera
2 x 1 sulla stazione principale),
mentre la funzione viene
configurata sul touch-PC.
191

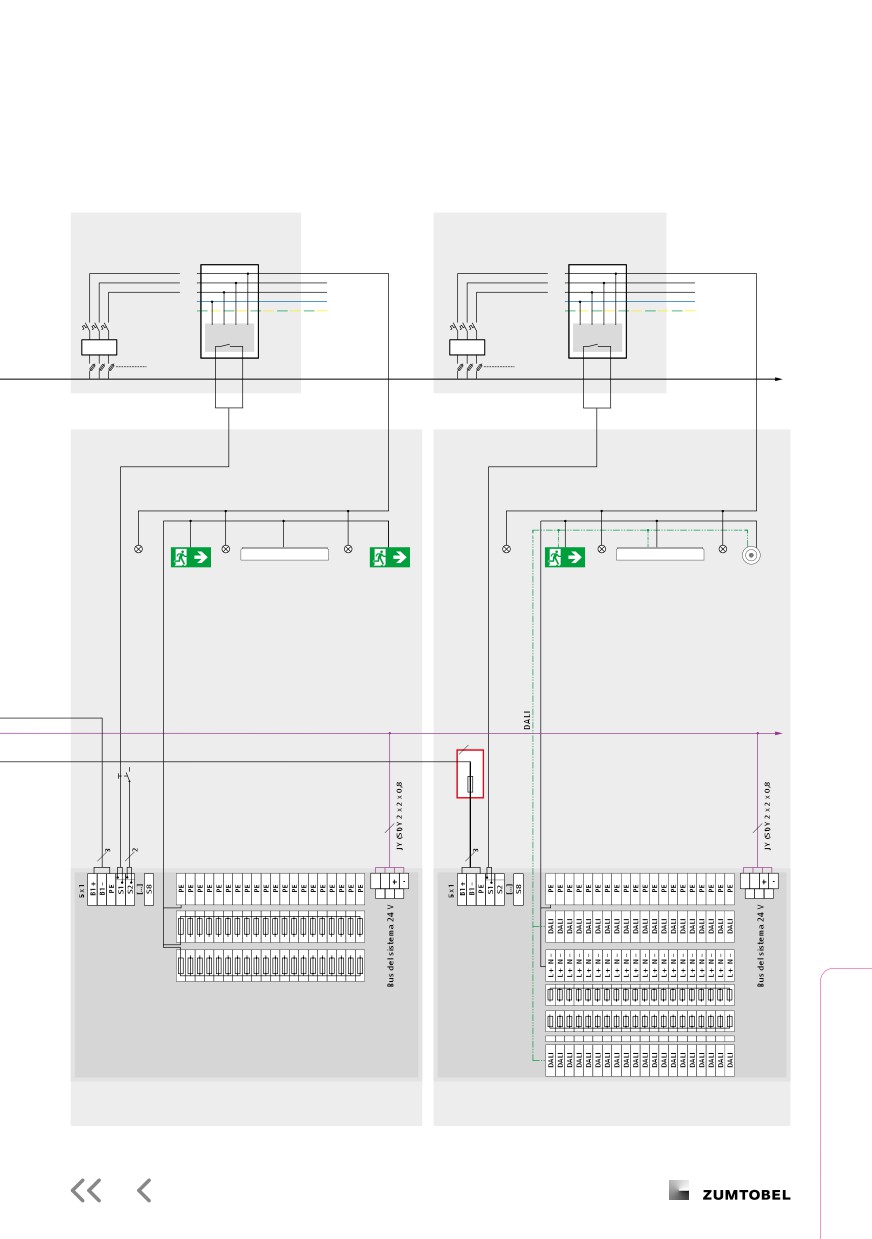

UVA 1
UVA 2
L
L
L
L
L
L
N
N
PE
PE
N L L L
N L L L
FI
FI
vai alla
derivazione
successiva
Data e Power
Eƒ­
UVS 2
Sorveglianza
UVS 1
di singoli
Sorveglianza di circuiti
apparecchi
Manuale illuminotecnico pratico
192
ONLITE central CPS - sistema a batteria centrale
Tabella fattore ballast/lumen
AC power
[100 %]
230 V/50 Hz
Livello luce
Lampada
Potenza
[VA]
DC [W]
DC [W]
DC [W]
DC [W]
DC [W]
DC [W]
di emergenza
5 %
10 %
15 %
20 %
30 %
40 %
LED
3,2
1,6
1,6
1,7
1,7
1,8
3,2
1,7
1,8
1,8
1,9
2,0
4,5
3,5
3,6
3,7
3,8
4,0
4,5
3,4
3,5
3,6
3,7
3,8
4,5
3,4
3,5
3,6
3,7
3,8
5,5
4,4
4,5
4,6
4,7
4,8
6,0
4,4
4,5
4,6
4,7
4,8
10,5
8,1
8,4
8,7
9,1
9,4
2,4
1,6
1,6
1,7
1,7
1,8
5,5
2,0
2,2
2,4
2,8
3,2
10,5
8,3
8,4
8,5
8,6
8,8
4,5
3,5
3,6
3,7
3,8
4,0
4,5
3,5
3,6
3,7
3,8
4,0
4,9
1,5
1,7
1,9
2,3
2,6
7,7
2,1
2,4
2,7
3,3
4,0
T16
14 W
17,4
6,9
7,9
8,6
9,2
10,3
12,0
2/14 W
32,5
11,1
13,4
15,2
16,3
18,8
21,4
21 W
24,3
7,9
9,3
10,5
11,3
13,7
15,9
2/21 W
46,7
12,9
15,7
17,8
20,0
24,5
28,7
28 W
32,0
9,4
11,6
13,3
14,9
17,5
20,4
2/28 W
61,3
15,4
19,3
22,9
26,3
31,6
37,6
35 W
40,5
10,5
12,9
16,3
17,1
21,0
24,9
2/35 W
76,9
16,6
21,6
26,0
29,6
37,7
45,2
24 W
27,0
8,7
9,8
11,9
13,0
15,4
17,7
2/24 W
51,2
14,8
18,1
21,2
24,4
28,9
33,4
39 W
43,3
10,3
13,8
16,2
18,1
22,9
26,7
2/39 W
86,0
17,5
23,7
28,9
34,0
42,5
51,4
49 W
55,1
12,4
16,4
20,2
23,2
28,5
33,5
2/49 W
109,8
20,6
28,2
35,9
41,6
52,5
62,8
54 W
57,0
14,8
19,3
23,1
26,7
31,8
36,8
2/54 W
116,5
26,3
35,0
43,5
49,8
61,7
73,8
80 W
90,4
17,3
24,7
30,9
36,3
45,0
53,9
2/80 W
177,8
31,8
45,6
59,7
70,1
90,1
106,3
T26
1/18 W
19,3
7,1
8,1
9,2
10,3
11,6
13,6
2/18 W
36,8
11,8
14,3
16,4
18,1
21,4
24,4
1/36 W
37,1
9,0
11,1
13,2
15,3
19,0
22,5
2/36 W
69,3
16,5
21,2
25,1
28,6
35,6
42,0
1/58 W
53,8
12,1
16,1
19,5
22,3
27,6
32,7
2/58 W
107,3
21,2
28,5
35,8
42,0
52,1
63,0
193
DC [W]
DC [W]
DC [W]
DC [W]
Alimentatori / apparecchio
50 %
60 %
70 %
100 %
1,9
2,4
3,2
EMpowerX LED NSI / ARTSIGN C EW
2,1
2,4
3,2
EMpowerX LED NSI / ARTSIGN C ED
4,1
4,3
4,5
EMpowerX LED NSI / COMSIGN 150
4,0
4,2
4,5
EMpowerX LED NSI / CROSSIGN 110
4,0
4,2
4,5
EMpowerX LED NSI / CROSSIGN 110 ERI
5,0
5,2
5,5
EMpowerX LED NSI / CROSSIGN 160
5,0
5,2
5,5
EMpowerX LED NSI / CROSSIGN 160 ERI
9,7
10,1
10,5
EMpowerX LED NSI / CUBESIGN 210
1,9
2,1
2,4
EMpowerX LED NSI / ERGOSIGN LED
3,6
4,5
5,5
EMpowerX LED NSI / ECOSIGN LED IP 65
9,0
9,5
10,5
EMpowerX LED NSI / FREESIGN 300
4,1
4,3
4,5
EMpowerX LED NSI / PURESIGN 150
4,1
4,3
4,5
EMpowerX LED NSI / PURESIGN 150 ERI
3,0
3,8
4,9
EMpowerX LED NSI / RESCLITE C
4,6
5,8
7,7
EMpowerX LED NSI / SQUARESIGN 300
13,0
14,1
15,3
17,4
PCA 1 x 14/24 T5 EXCEL one4all lp xitec II
23,7
25,6
28,1
32,6
PCA 2 x 14/24 T5 EXCEL one4all lp xitec II
17,7
19,3
20,8
24,3
PCA 1 x 21/39 T5 EXCEL one4all lp xitec II
32,3
35,4
39,1
46,7
PCA 2 x 21/39 T5 EXCEL one4all lp xitec II
23,0
25,0
27,2
32,0
PCA 1 x 28/54 T5 EXCEL one4all lp xitec II
42,6
46,9
51,4
61,4
PCA 2 x 28/54 T5 EXCEL one4all lp xitec II
27,6
30,4
33,3
40,4
PCA 1 x 35/49/80 T5 EXCEL one4all lp xitec II
51,1
56,7
62,6
77,1
PCA 2 x 35/49 T5 EXCEL one4all lp xitec II
19,8
21,1
22,8
27,1
PCA 1 x 14/24 T5 EXCEL one4all lp xitec II
37,6
41,1
44,7
51,5
PCA 2 x 14/24 T5 EXCEL one4all lp xitec II
33,3
33,0
35,8
43,8
PCA 1 x 21/39 T5 EXCEL one4all lp xitec II
58,1
64,5
71,6
86,3
PCA 2 x 21/39 T5 EXCEL one4all lp xitec II
38,0
42,1
46,3
55,1
PCA 1 x 35/49/80 T5 EXCEL one4all lp xitec II
73,0
80,9
89,6
110,2
PCA 2 x 35/49 T5 EXCEL one4all lp xitec II
41,2
44,2
48,4
57,0
PCA 1 x 28/54 T5 EXCEL one4all lp xitec II
82,2
90,5
99,8
117,1
PCA 2 x 28/54 T5 EXCEL one4all lp xitec II
61,3
67,8
74,4
90,6
PCA 1 x 35/49/80 T5 EXCEL one4all lp xitec II
122,1
134,5
147,9
178,0
PCA 2 x 80 T5 EXCEL one4all lp xitec II
15,0
15,9
17,3
19,4
PCA 1 x 18 T8 EXCEL one4all lp xitec II
27,2
29,3
32,2
37,0
PCA 2 x 18 T8 EXCEL one4all lp xitec II
25,1
27,4
32,8
35,3
PCA 1 x 36 T8 EXCEL one4all lp xitec II
48,1
53,2
58,6
69,6
PCA 2 x 36 T8 EXCEL one4all lp xitec II
36,9
41,1
44,6
54,1
PCA 1 x 58 T8 EXCEL one4all lp xitec II
72,4
79,4
88,0
108,5
PCA 2 x 58 T8 EXCEL one4all lp xitec II
Manuale illuminotecnico pratico
194
ONLITE central CPS - sistema a batteria centrale
Tabella fattore ballast/lumen
AC power
[100 %]
230 V/50 Hz
Livello luce
Lampada
Potenza
[VA]
DC [W]
DC [W]
DC [W]
DC [W]
DC [W]
DC [W]
di emergenza
5 %
10 %
15 %
20 %
30 %
40 %
TC-L/F
1/18 W
17,5
7,9
8,2
9,7
10,7
11,6
12,9
2/18 W
32,9
13,1
15,1
16,0
18,0
20,9
24,0
1/24 W
24,4
8,4
10,1
11,5
12,2
14,4
16,5
2/24 W
46,8
13,0
16,5
19,6
21,9
26,4
30,3
1/36 W
35,9
10,3
12,4
14,9
16,4
19,7
23,2
2/36 W
70,5
16,1
21,2
25,8
30,0
36,6
43,6
1/40 W
45,5
8,8
12,0
14,9
17,4
22,2
26,6
2/40 W
88,2
17,3
23,4
29,4
34,6
43,8
53,1
1/55 W
64,4
14,5
19,5
24,0
27,0
33,3
39,2
2/55 W
125,1
25,8
35,8
44,7
51,2
64,4
75,8
TC-S/E
1/11 W
15,2
6,4
7,5
8,2
8,6
9,8
11,2
2/11 W
27,1
8,7
10,4
11,7
13,1
15,3
17,3
TC-D/E
1/13 W
15,0
6,4
7,5
7,8
8,5
10,2
11,2
2/13 W
27,7
9,1
11,0
12,6
14,0
16,3
18,1
TC-D/T
1/18 W
20,2
7,0
8,5
10,0
11,1
12,8
14,2
2/18 W
38,4
11,1
13,6
16,4
18,1
22,2
25,3
1/26 W
27,9
8,7
10,5
12,4
13,6
15,9
18,5
2/26 W
52,6
14,1
17,4
21,0
23,7
28,5
33,0
TC-T/E
1/32 W
33,1
9,4
12,1
14,1
16,0
19,0
22,3
2/32 W
57,9
14,5
19,7
24,5
28,1
34,4
40,0
1/42 W
40,2
10,4
13,0
15,6
18,5
22,9
27,7
2/42 W
74,9
15,4
21,8
27,4
31,8
40,5
48,5
TC-DD
1/28 W
30,5
8,9
10,6
12,6
13,9
16,6
18,9
195
DC [W]
DC [W]
DC [W]
DC [W]
Alimentatori / apparecchio
50 %
60 %
70 %
100 %
14,2
14,9
15,7
17,7
PCA
1 x 18/24 TCL EXCEL one4all c xitec II
25,9
28,0
30,6
33,1
PCA
2 x 18/24 TCL EXCEL one4all c xitec II
18,2
19,3
20,8
24,6
PCA
1 x 18/24 TCL EXCEL one4all c xitec II
34,0
37,0
40,6
47,1
PCA
2 x 18/24 TCL EXCEL one4all c xitec II
25,5
27,7
30,0
36,3
PCA
1 x 21/39 T5 EXCEL one4all lp xitec II
48,6
53,8
59,5
70,9
PCA
2 x 21/39 T5 EXCEL one4all lp xitec II
30,5
33,6
37,0
46,1
PCA
1 x 21/39 T5 EXCEL one4all lp xitec II
60,4
67,1
74,5
89,0
PCA
2 x 21/39 T5 EXCEL one4all lp xitec II
44,9
49,0
53,7
64,4
PCA
1 x 35/49/80 T5 EXCEL one4all lp xitec II
86,1
94,8
105,2
125,4
PCA
2 x 80 T5 EXCEL one4all lp xitec II
12,4
13,0
14,4
15,3
PCA
1 x 11/13 TC EXCEL one4all xitec II
19,6
21,1
23,0
27,0
PCA
2 x 11/13 TC EXCEL one4all xitec II
11,9
13,1
13,9
15,0
PCA
1 x 11/13 TC EXCEL one4all xitec II
21,0
21,0
24,1
27,8
PCA
2 x 11/13 TC EXCEL one4all xitec II
15,6
16,8
18,0
20,2
PCA
1 x 18 TC EXCEL one4all xitec II
28,2
30,7
33,5
37,5
PCA
2 x 18 TC EXCEL one4all xitec II
20,4
22,2
24,0
27,7
PCA
1 x 26-57 TC EXCEL one4all xitec II
37,4
40,7
45,0
52,7
PCA
2 x 26/32/42 TC EXCEL one4all xitec II
25,0
26,4
29,0
32,4
PCA
1 x 26-57 TC EXCEL one4all xitec II
44,6
47,9
51,7
58,3
PCA
2 x 26/32/42 TC EXCEL one4all xitec II
31,4
35,0
37,1
44,9
PCA
1 x 26-57 TC EXCEL one4all xitec II
55,6
60,1
65,2
74,5
PCA
2 x 26/32/42 TC EXCEL one4all xitec II
21,6
23,6
25,8
30,5
PCA
1 x 28 TC-DD EXCEL one4all xitec II
Manuale illuminotecnico pratico
Capitolo 8
Tecnica e tabelle
Classi di isolamento
199
Tipi di protezione
200
Protezione antincendio
202
Protezione antideflagrante
204
Protezione da colpi di pallone
206
Classificazione IK di resistenza all’urto meccanico
207
Tecnica degli ambienti controllati
208
Fusibili e carichi di circuiti
210
Resistenza dei materiali
218
Manutenzione di impianti illuminotecnici
Condizioni dell’ambiente
223
Fattore di manutenzione del flusso luminoso (FMFL) e
fattore di mortalità lampade (FMML)
224
Tabella dei fattori di manutenzione apparecchi (FMA)
230
Tabella dei fattori di manutenzione locali (FML)
230
Tabella delle ore di funzionamento
232
8
Manuale illuminotecnico pratico
199
Classi di isolamento
Le classi di isolamento definiscono gli accor-
Apparecchi in classe isolamento I
gimenti adottati per proteggere dal contatto
Sono apparecchi destinati al collegamento
con parti sotto tensione. Queste classi sono
con un conduttore di protezione.
fissate dalle norme EN 61140 e contrasse-
Per la classe isolamento I non esiste un
gnate da simboli in conformità alle IEC 60417.
simbolo specifico. Spesso si usa quello che
contrassegna la messa a terra v.
Gli apparecchi Zumtobel si suddividono nelle
Se non precisato diversamente, tutti gli
seguenti classi di isolamento:
apparecchi Zumtobel sono costruiti come
minimo in classe isolamento I.
v
= classe isolamento I
Apparecchi in classe isolamento II
w
= classe isolamento II
Gli apparecchi in classe isolamento II possie-
dono un isolamento di protezione ma non un
x
= classe isolamento III
collegamento a conduttore di protezione.
Nel programma Zumtobel gli apparecchi di
questo tipo sono ad esempio quelli a tenuta
stagna.
Apparecchi in classe isolamento III
La classe isolamento III è riservata agli
apparecchi che funzionano in bassa tensione
(max. 50 Volt).
Nel programma Zumtobel sono quelli
architettonici, ad esempio 2LIGHT MINI o
MICROS-S.
Manuale illuminotecnico pratico
200
Tipi di protezione
I tipi di protezione descrivono le seguenti ca-
Le norme EN 60598-1 definiscono due gradi
ratteristiche delle parti elettriche:
protezione degli apparecchi:
- Livello di protezione dal contatto diretto
- Grado di protezione da contatto e corpi
- Livello d’isolamento dal penetrare di corpi
estranei (prima cifra)
estranei (polvere, sassi, sabbia etc.)
- Grado di protezione da acqua
– Livello d’isolamento dal penetrare di acqua
(seconda cifra)
Esempio IP23:
IP
2
3
INGRESS PROTECTION
Protetto dall’entrata di corpi solidi di Ø > 12 mm
(misura media). Impedito il contatto con dita e
oggetti.
Protetto dall’entrata di acqua che cade a qualsiasi
angolatura fino a 60° dalla verticale. Non si devono
verificare danneggiamenti (spruzzi d’acqua).
Tipi di protezione degli apparecchi tecnici
Protezione da corpi estranei, prima cifra
IP0X
non protetto da corpi estranei
IP1X
protetto da corpi estranei > 50 mm
IP2X
protetto da corpi estranei > 12 mm
IP3X
protetto da corpi estranei > 2,5 mm
IP4X
protetto da corpi estranei > 1 mm
IP5X
protetto da polvere (l’entrata di polvere non è esclusa)
IP6X
stagno alla polvere (la polvere non entra)
Protezione da umidità, seconda cifra
IPX0
non protetto da umidità
IPX1
protetto da gocce d’acqua
IPX2
protetto da gocce d’acqua sotto i 15°
IPX3
protetto da spruzzi d’acqua fino a 60°
IPX4
protetto da spruzzi d’acqua in tutte le direzioni
IPX5
protetto da getti d’acqua
IPX6
protetto da inondazione
IPX7
protetto da immersione (specificando pressione e tempo)
IPX8
protetto da immersione permanente (con specifiche del produttore)
201
Applicazioni per apparecchi a protezione aumentata
Ambienti umidi
Cucine di cottura
IPX1
in generale vale:
Laboratori di fertilizzanti
IPX1
IPX5: in caso di pulizia con getti d’acqua
Preparazione di foraggi
IPX1
IPX4: nei reparti di risciacquo
Cucine industriali
IPX1
Centri di cisterne
IPX1
Autofficine
IP20
Depositi di cereali
IPX1
Celle frigorifere
IPX1
Sale pompe
IPX1
Laboratori di pulitura
IPX1
Laboratori di lavaggio
IPX1
Ambienti bagnati
Cantine di vini e birre
IPX4
in generale vale:
Docce
IPX4
IPX5: in caso di pulizia con getti d’acqua
Lavorazione di carni
IPX5
Impianti galvanici
IPX4
Serre
IPX4
Caseifici
IPX4
Officine bagnate
IPX4
Impianti di autolavaggio
IPX4
Aziende agricole
Cantine di vini e birre
IP44
in generale vale:
Docce
IP44
IPX5: in caso di pulizia con getti d’acqua
Magazzini di fieno, mangimi, fertilizzanti etc.
IP44
IP54+FF: in aziende a rischio incendio
Ambienti di allevamento
IP44
Stalle
IP44
Locali accessori alle stalle
IP44
Ambienti a rischio incendio
Ambienti di lavoro
IP50
Lavorazione del legno
IP50
Segherie
IP50
Lavorazione della carta
IP50
Industria tessile
IP50
Lavorazioni
IP50
Strutture sportive
Palestre di badminton
IP20
apparecchi protetti da colpi di pallone
Palestre di squash
IP20
apparecchi protetti da colpi di pallone con
Palestre di tennis
IP20
rifrattore chiuso; massima apertura
Palestre generiche e da ginnastica
IP20
delle griglie 60 mm
Manuale illuminotecnico pratico















Content      ..     3      4      5      6     ..
