SP 3500SF/SP 3510SF. Пайдалану нҰсҚаулары (2015)

Құрылғыны теңшеу

Телефон желісі қосылымының түрін таңдау

Телефон желісіне қосылым түрін таңдаңыз.

Екі түрі бар: жалпы қосылған телефон желісі (PSTN) және жеке телефон станциясы (PBX).

[Пайдаланушы құралдары] пернесін басыңыз.

RU CMF134

[Әкімші құралдары] параметрін таңдау үшін [ ][ ] пернелерін басып, [OK] түймесін

басыңыз.

3. Егер құпиясөз теру сұралса, сан пернелерін пайджаланып құпиясөзді енгізіп, [OK]

пернесін басыңыз.

[PSTN / PBX] параметрін таңдау үшін [ ][ ] пернелерін басып, [OK] түймесін

басыңыз.

[PSTN] немесе [PBX] параметрін таңдау үшін [ ][

] пернелерін басып, [OK] түймесін

басыңыз.

6. Бастапқы экранға оралу үшін [Пайдаланушы құралдары] пернесін басыңыз.

• Мәзір тармағының алдыңғы деңгейіне өту үшін [Escape] пернесін басуға болады.

• [Әкімші құралдары] мәзіріне кіру үшін құпия сөзді [Әкімші құралдарын құлыптау] терезесінде

көрсетуге болады.

• [Әкімші құралдарын құлыптау] туралы мәлімет алу үшін 318-бет "Әкімші параметрлері"

бөлімін қараңыз.

Сыртқы желіге қатынас нөмірін орнату

Егер құрылғы телефон желісіне PBX арқылы қосылған болса, теру нөмірінің сыртқы желіге

қатынасуын теңшеңіз.

2. Жұмысқа кіріскенде

• PBX баптауына сәйкес сыртқы желіге қатынасу нөмірін орнатыңыз. Кері жағдайда сыртқы

мақсатты жерлерге факс жібере алмайтын боласыз.

[Пайдаланушы құралдары] пернесін басыңыз.

RU CMF134

[Әкімші құралдары] параметрін таңдау үшін [ ][ ] пернелерін басып, [OK] түймесін

басыңыз.

3. Егер құпиясөз теру сұралса, сан пернелерін пайджаланып құпиясөзді енгізіп, [OK]

пернесін басыңыз.

[PBX қатынас нөмірі] параметрін таңдау үшін [

][

] пернелерін басып, [OK] түймесін

басыңыз.

5. Сан пернелері арқылы сыртқы желіге қатынасу нөмірін енгізіп, [OK] түймесін

басыңыз.

6. Бастапқы экранға оралу үшін [Пайдаланушы құралдары] пернесін басыңыз.

• Мәзір тармағының алдыңғы деңгейіне өту үшін [Escape] пернесін басуға болады.

• [Әкімші құралдары] мәзіріне кіру үшін құпия сөзді [Әкімші құралдарын құлыптау] терезесінде

көрсетуге болады.

• [Әкімші құралдарын құлыптау] туралы мәлімет алу үшін 318-бет "Әкімші параметрлері"

бөлімін қараңыз.

Принтерді желіде ортақ пайдалану

Бұл бөлімде осы құрылғыны Windows желі принтері ретінде теңшеу әдісі сипатталған.

Желі принтері желі клиенттерінің оны пайдалануына теңшелген.

• Принтер сипаттарын өзгерту үшін Принтерлерді басқару рұқсаты болуы керек (Windows

Vista/7 жүйесінде толық басқару қатынасының түпнұсқалығын растау). Осы рұқсатты алу

үшін файл серверіне Әкімші ретінде кіріңіз.

• Бұл процедура үлгі ретінде Windows 7 жүйесіне негізделеді. Егер басқа операциялық жүйе

пайдаланып жатсаңыз, процедура кішкене басқа болуы мүмкін.

[Бастау] мәзірінде [Құрылғылар және принтерлер] параметрін таңдаңыз.

Пайдалану қажет принтер белгішесін тінтуірдің оң жақ түймесімен басып, [Принтер

сипаттары] параметрін таңдаңыз.

[Ортақ пайдалану] қойындысында [Осы принтерді ортақ пайдалану] параметрін

таңдаңыз.

Принтерді басқа Windows нұсқасын пайдаланатын пайдаланушылармен ортақ пайдалану

үшін 4-7 қадамдарын орындаңыз.

Егер баламалы драйверді принтер драйверін орнату кезінде [Осы принтерді ортақ

пайдалану] пәрменін таңдау арқылы орнатқан болсаңыз, 8-қадамға өтіңіз.

[Қосымша параметрлер...] параметрін таңдаңыз.

[Қосымша драйверлер] ішінде Windows нұсқасын таңдап, [OK] түймесін басыңыз.

[Шолу...] пәрменін таңдаңыз және драйвер файлын таңдап, [Ашу] пәрменін

таңдаңыз.

[OK] түймесін басыңыз.

[Кеңейтілген] қойындысында [Басып шығару әдепкілері...] түймешігін басыңыз.

Клиенттік компьютерлерге таратылатын принтер драйверінің әдепкі мәндерін

көрсетіп, [OK] түймесін басыңыз.

[Қолданау] пәрменін таңдаңыз.

10.

[OK] түймесін басыңыз.

2. Жұмысқа кіріскенде

Опцияны орнату

Бұл бөлімде қосымша қағаз беру құралын орнату әдісі сипатталған.

Қағаз беру құралын орнату (2-науа)

• Қуат кабелінің айырын металл затқа тигізу өртке немесе электр тогының соғуына себеп

болады.

• Қуат кабелін су қолмен ұстау қауіпті. Солай жасау нәтижесінде электр тогы соғуы мүмкін.

• Опцияларды орнату немесе алып тастаудан бұрын, әрқашан қуат көзі кабелдерін қабырға

розеткасын ажыратып қойыңыз және басты құралдың толықтай салқындауына уақыт

беріңіз. Сақтық шараларын орындамау күйіп қалу қаупін тудырады.

• Құрылғының салмағы шамамен 18,4 кг (40,6 фунт). Құрылғыны жылжытқанда, екі

жағындағы бекітілген тұтқышты пайдаланып, баяу көтеріңіз. Құрылғыны құлатып алған

жағдайда, сыну немесе жарақат алу қаупін тудырады.

• Қағаз бергіш құралын ұқыпсыз көтеру немесе құлату жарақат алу қаупін тудырады.

• Құрылғыны жылжытудан бұрын қуат кабелін қабырға розеткасынан ажыратыңыз. Егер

кабель аңдаусыз ажыратылса, бұзылуы мүмкін. Бұзылған ашалар мен кабельдер электр+

тогы немесе өрт қаупін тудыруы мүмкін.

• 1-науа қосымша қағаз бергіш құралын пайдаланып басып шығаруға қажетті болып

табылады. 1-науасыз қағаз кептеліп қалуы мүмкін.

• Құрылғыны жылжытқан кезде науа аумақтарын ұстамаңыз.

Опцияны орнату

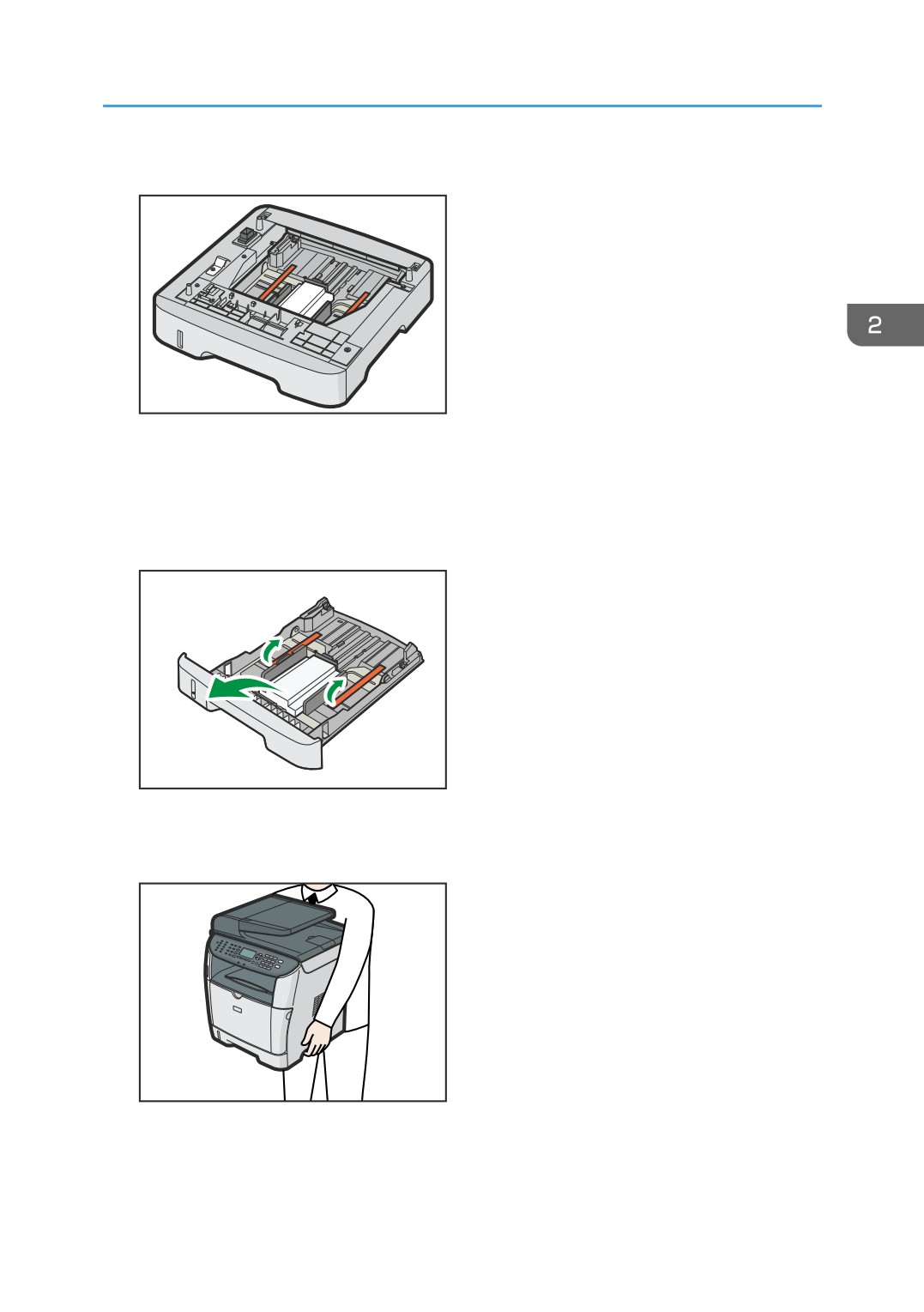

1. Жиынтықтың құрамында қағаз беру құралының бар екенін тексеріңіз.

CMC030

2. Қуатты өшіріп, құрылғының қуат сымын қабырға ұяшығынан ажыратыңыз.

3. Науаны абайлап тартып, оны екі қолыңызбен шығарыңыз.

Науаны тегіс бетке қойыңыз.

4. Науа ішіне тіркелген қорғауыш материалды алып тастаңыз.

CMF061

5. Науаны тікелей қосымша қағаз беру құралының ішіне абайлап басыңыз.

6. Құрылғыны екі жағынан бекітілген тұтқыштар арқылы көтеріңіз.

CMF034

2. Жұмысқа кіріскенде

7. Қосымша қағаз бергіш құралында үш тіке қадалық істіктер бар. Оларды құрылғының

төменгі жағындағы саңылаулармен туралап, одан кейін құрылғыны оларға абайлап

түсіріңіз.

CMF035

8. Құрылғының қуат сымын қабырға ұяшығына қайта жалғап, қуатты қосыңыз.

9. Опцияны орнатқаннан кейін, орнатуды растау үшін теңшелім бетін басып

шығарыңыз.

Егер ол дұрыс орнатылса, "2-науа" теңшелім бетінде "Қағаз салғыш" астында пайда болады.

• Қосымша қағаз беру құралын орнатып болған соң, принтер драйверінде 2-науаны таңдаңыз.

Мәлімет алу үшін принтер драйверінің анықтамасын қараңыз.

• Егер қосымша қағаз беру құралы дұрыс орнатылмаса, оны осы рәсім арқылы қайта

орнатыңыз. Егер тіпті қайта орнату әрекетінен кейін оны дұрыс орнату мүмкін болмаса, сауда

немесе қызмет өкіліне хабарласыңыз.

• Теңшелім бетін басып шығару туралы мәлімет алу үшін 310-бет "Теңшелім бетін басып

шығару" бөлімін қараңыз.

• 2-науаға қағаз салу туралы мәлімет алу үшін 110-бет "2-науаға қағаз салу" бөлімін

қараңыз.

Қағаз және басқа құралдар

Бұл бөлімде қолдауы бар және қолдаусыз қағаз, қағаздың сақтық шаралары, әрбір қағаз түрінің

деректері және басылатын аумақ сипатталған.

• Барлық қағаз қағаз өлшеміне қарамастан тік орнатылу керек.

Әрбір науа үшін қолдауы бар қағаз

Бұл бөлімде әрбір науаға салуға болатын қағаздың түрі, өлшемі және салмағы сипатталған. Әрбір

қағаз науасының сыйымдылығы берілген.

1-науа

Түр

Өлшем

Салмақ

Сыйысымдық

Жұқа қағаз

52-162 г/м²

250

Жай қағаз

B5 JIS

(13,8-43,0 фунт)

(80 г/м², 20

фунт)

1,2-қалың қағаз

Қайта өңделген қағаз

B6 JIS

Түсті қағаз

Алдын ала басылған

Legal (8¹/₂ " × 14 ")

қағаз

Letter (8¹/₂ " × 11 ")

Алдын ала тесілген

Half Letter (5¹/₂" × 8¹/₂")

қағаз

Executive (7¹/₄ " × 10¹/₂

Бланк

8 " × 13 "

Арнайы қағаз

8¹/₂" × 13 "

Карточкалық қағаз

Folio (8¹/₄

" × 13 ")

Жапсырма қағазы

16K (195 × 267 мм)

Теңшелетін өлшем:

ені 100 - 216 мм,

ұзындығы 148-356

(ені 3,94-8.50 дюйм,

ұзындығы 5,83-14,02 дюйм)

Қағаз және басқа құралдар

Өткізу науасы

Түр

Өлшем

Салмақ

Сыйысымдық

Жұқа қағаз

52-162 г/м²

Жай қағаз

B5 JIS

(13,8-43,0 фунт)

(80 г/м², 20

фунт)

1,2-қалың қағаз

Қайта өңделген қағаз

B6 JIS

Түсті қағаз

Алдын ала басылған

Legal (8¹/₂ " × 14 ")

қағаз

Letter (8¹/₂ " × 11 ")

Алдын ала тесілген

Half Letter (5¹/₂" × 8¹/₂")

қағаз

Executive (7¹/₄ " × 10¹/₂

Бланк

16K (195 мм × 267 мм)

Арнайы қағаз

Com 10 (4¹/₈" × 9¹/₂")

Карточкалық қағаз

Monarch (3⁷/₈" × 7¹/₂")

Жапсырма қағазы

C5 Env (162 × 229 мм)

OHP түссіз қағаздары

C6 Env (114 × 162 мм)

Хатқалта

DL Env (110 × 220 мм)

Теңшелетін өлшем:

ені 90 - 216 мм,

ұзындығы 140-356

(ені 3.54-8.50 дюйм,

ұзындығы 5,51-14,02 дюйм)

• Бір минутта басып шығаруға болатын парақтар саны Legal өлшемді қағазға басып шығарған

кезде қалыптыдан төмендеу болуы мүмкін.

• Егер 1200 × 1200 нүкте/дюймге орнатылған ажыратымдылықта басып шығарсаңыз, мына

шарттар қолданылады:

• Қол жетімді қағаз науасы: 1-науа және өткізу науасы

• Қол жетімді қағаз өлшемі: A4, B5 JIS немесе Letter (8¹/₂ " × 11 ")

• Қол жетімді қағаз түрі: кәдімгі қағаз

• Екі жақты басып шығару: қол жетімді емес

2. Жұмысқа кіріскенде

Қағаз түрлерінің техникалық сипаттары

Келесі кестелер осы құрылғымен пайдалануға болатын қағаз түрлерін сипаттайды.

• Қағаз түріне байланысты тонердің кебуіне шамалы уақыт кетуі мүмкін. Қолдану алдында

басып шығарылған парақтардың толық кепкеніне көз жеткізіңіз. Кері жағдайда, тонер

жағылып кетуі мүмкін.

• Баспа сапасына, егер ұсынылған қағаз пайдаланылса ғана, кепілдік беріледі. Кеңес етілген

қағаз туралы қосымша ақпарат алу үшін сауда немесе қызмет өкіліне хабарласыңыз.

Жұқа қағаз

Элемент

Сипаттама

Қағаз қалыңдығы

52-64 г/м² (13,8-17,0 фунт)

Қолдайтын

қағаз

Кез келген кіріс науасын пайдалануға болады.

науасы

Екі жақты қолдайтын

A4, Legal (8¹/₂ " × 14 "), Letter (8¹/₂ " × 11 ")

өлшем

Ескертулер

2-науа тек салмағы 60-64 г/м² (16,0-17,0 фунт) қағазға қолдау

көрсетеді.

Жай қағаз

Элемент

Сипаттама

Қағаз қалыңдығы

65-99 г/м² (17,1-26,5 фунт)

Қолдайтын

қағаз

Кез келген кіріс науасын пайдалануға болады.

науасы

Екі жақты қолдайтын

A4, Legal (8¹/₂ " × 14 "), Letter (8¹/₂ " × 11 ")

өлшем

1-қалың қағаз

Элемент

Сипаттама

Қағаз қалыңдығы

100-130 г/м² (26,6-34,6 фунт)

Қолдайтын

қағаз

Кез келген кіріс науасын пайдалануға болады.

науасы

Қағаз және басқа құралдар

Элемент

Сипаттама

Екі жақты қолдайтын

A4, Legal (8¹/₂ " × 14 "), Letter (8¹/₂ " × 11 ")

өлшем

Ескертулер

• 2-науа тек салмағы 100-105 г/м² (26,6-28,0 фунт) қалың

қағазға қолдау көрсетеді.

• Екі жақты басып шығару тек салмағы 100-105 г/м² (26,6-28,0

фунт) қалың қағазбен мүмкін болады.

• Бір минутта басып шығаруға болатын парақтар саны кәдімгі

қағаздың шамамен жартысындай.

• Бір минутта басып шығаруға болатын парақтар саны мына

өлшемді қағазға басып шығарған кезде қалыптыдан төмендеу

болуы мүмкін: A4, Legal (8¹/₂ " × 14 "), Letter (8¹/₂ " × 11 "), 8 " ×

13 ", 8¹/₂ " × 13 ", Folio (8¹/₄ " × 13 ") немесе 16K (195 × 267

мм).

2-жұқа қағаз

Элемент

Сипаттама

Қағаз қалыңдығы

131-162 г/м² (34,7-43,0 фунт)

Қолдайтын

қағаз

1-науа және айналма науа

науасы

Екі жақты қолдайтын

Ешбір

өлшем

Ескертулер

• Бір минутта басып шығаруға болатын парақтар саны кәдімгі

қағаздың шамамен жартысындай.

• Бір минутта басып шығаруға болатын парақтар саны мына

өлшемді қағазға басып шығарған кезде қалыптыдан төмендеу

болуы мүмкін: A4, Legal (8¹/₂ " × 14 "), Letter (8¹/₂ " × 11 "), 8 " ×

13 ", 8¹/₂ " × 13 ", Folio (8¹/₄ " × 13 ") немесе 16K (195 × 267

мм).

• 135 г/м² (35,9 фунт) немесе ауырлау қағазды пайдаланған кезде

баспалар қатты шиырылып шығуы мүмкін.

• 135 г/м² (35,9 фунт) немесе ауырлау қағазды пайдаланған кезде

баспаларды шығыс науасынан жиі алып тұрыңыз.

2. Жұмысқа кіріскенде

Қайта өңделген қағаз

Элемент

Сипаттама

Қағаз қалыңдығы

75-90 г/м² (20,0-24,0 фунт)

Қолдайтын

қағаз

Кез келген кіріс науасын пайдалануға болады.

науасы

Екі жақты қолдайтын

A4, Legal (8¹/₂ " × 14 "), Letter (8¹/₂ " × 11 ")

өлшем

Ескертулер

Егер қағаз қалыңдығы көрсетілген ауқым сыртынан шықса,

[Жұқа

қағаз], [1-қалың қағаз] немесе [2-қалың қағаз] параметрін таңдаңыз.

Түсті қағаз

Элемент

Сипаттама

Қағаз қалыңдығы

75-90 г/м² (20,0-24,0 фунт)

Қолдайтын

қағаз

Кез келген кіріс науасын пайдалануға болады.

науасы

Екі жақты қолдайтын

A4, Legal (8¹/₂ " × 14 "), Letter (8¹/₂ " × 11 ")

өлшем

Ескертулер

Егер қағаз қалыңдығы көрсетілген ауқым сыртынан шықса,

[Жұқа

қағаз], [1-қалың қағаз] немесе [2-қалың қағаз] параметрін таңдаңыз.

Алдын ала басылған қағаз

Элемент

Сипаттама

Қағаз қалыңдығы

75-90 г/м² (20,0-24,0 фунт)

Қолдайтын

қағаз

1-науа және 2-науа

науасы

Екі жақты қолдайтын

A4, Legal (8¹/₂ " × 14 "), Letter (8¹/₂ " × 11 ")

өлшем

Ескертулер

Егер қағаз қалыңдығы көрсетілген ауқым сыртынан шықса,

[Жұқа

қағаз], [1-қалың қағаз] немесе [2-қалың қағаз] параметрін таңдаңыз.

Қағаз және басқа құралдар

Алдын ала тесілген қағаз

Элемент

Сипаттама

Қағаз қалыңдығы

75-90 г/м² (20,0-24,0 фунт)

Қолдайтын

қағаз

Кез келген кіріс науасын пайдалануға болады.

науасы

Екі жақты қолдайтын

A4, Legal (8¹/₂ " × 14 "), Letter (8¹/₂ " × 11 ")

өлшем

Ескертулер

Егер қағаз қалыңдығы көрсетілген ауқым сыртынан шықса,

[Жұқа

қағаз], [1-қалың қағаз] немесе [2-қалың қағаз] параметрін таңдаңыз.

Бланк

Элемент

Сипаттама

Қағаз қалыңдығы

100-130 г/м² (26,6-34,6 фунт)

Қолдайтын

қағаз

Кез келген кіріс науасын пайдалануға болады.

науасы

Екі жақты қолдайтын

A4, Legal (8¹/₂ " × 14 "), Letter (8¹/₂ " × 11 ")

өлшем

Ескертулер

• 2-науа тек салмағы 100-105 г/м² (26,6-28,0 фунт) бланк

қағазына қолдау көрсетеді.

• Қалыңдығы көрсетілген ауқым сыртынан шығатын қағазда басып

шығаруға болмайды.

Арнайы қағаз

Элемент

Сипаттама

Қағаз қалыңдығы

105-160 г/м² (28,0-42,6 фунт)

Қолдайтын

қағаз

1-науа және айналма науа

науасы

Екі жақты қолдайтын

Ешбір

өлшем

2. Жұмысқа кіріскенде

Элемент

Сипаттама

Ескертулер

• Бір минутта басып шығаруға болатын парақтар саны кәдімгі

қағаздың шамамен жартысындай.

• 135 г/м² (35,9 фунт) немесе ауырлау қағазды пайдаланған кезде

баспалар қатты шиырылып шығуы мүмкін.

• 135 г/м² (35,9 фунт) немесе ауырлау қағазды пайдаланған кезде

баспаларды шығыс науасынан жиі алып тұрыңыз.

• Егер қағаз қалыңдығы көрсетілген ауқым сыртынан шықса, [Кәдімгі

қағаз] немесе [1-қалың қағаз] параметрін таңдаңыз.

Карточкалық қағаз

Элемент

Сипаттама

Қағаз қалыңдығы

105-160 г/м² (28,0-42,6 фунт)

Қолдайтын

қағаз

1-науа және айналма науа

науасы

Екі жақты қолдайтын

Ешбір

өлшем

Ескертулер

• Бір минутта басып шығаруға болатын парақтар саны кәдімгі

қағаздың шамамен жартысындай.

• 135 г/м² (35,9 фунт) немесе ауырлау қағазды пайдаланған кезде

баспалар қатты шиырылып шығуы мүмкін.

• 135 г/м² (35,9 фунт) немесе ауырлау қағазды пайдаланған кезде

баспаларды шығыс науасынан жиі алып тұрыңыз.

• Қалыңдығы 160 г/м² асатын қағазда басып шығаруға болмайды.

Жапсырма қағазы

Элемент

Сипаттама

Қолдайтын

қағаз

1-науа және айналма науа

науасы

Екі жақты қолдайтын

Ешбір

өлшем

Қағаз және басқа құралдар

Элемент

Сипаттама

Ескертулер

• Бір минутта басып шығаруға болатын парақтар саны кәдімгі

қағаздың шамамен жартысындай.

• Желім жағылған жапысқақ жапсырма қағазды пайдаланбаңыз.

Желім құрылғының ішкі бөліктеріне жапысып, қағаздың берілуіне

ақаулықтар тудыруы, баспа сапасының нашарлауына немесе

баспа картриджінің фотосурет өткізгіш блогының ертеден тозуына

алып келуі мүмкін.

OHP түссіз қағаздары

Элемент

Сипаттама

Қолдайтын

қағаз

Өткізу науасы

науасы

Екі жақты

қолдайтын

Ешбір

өлшем

Ескертулер

• OHP мөлдір үлдірлерін салған кезде оларды аударып алмаңыз.

Олай істеу бұзылуға әкелуі мүмкін.

• Бір уақытта бір парақты орналастырған жөн.

• Басып шығару алдында OHP мөлдір үлдірлерін үнемі желдетіңіз.

Өткізу науасына салынған OHP мөлдір үлдірлерін қалдыру

олардың бір-біріне жабысып, дұрыс берілмеуіне әкелуі мүмкін.

• Егер бір уақытта бірнеше OHP мөлдір үлдірі берілсе, оларды бір-

бірден салыңыз.

• OHP мөлдір үлдірлерінде басып шығарған кезде мөлдір үлдірлерді

шыққан сайын бір-бірден алып тастаңыз.

• Баспа жағы бар OHP мөлдір үлдірлерінде басып шығарған кезде

оларды өткізу науасына баспа жағын жоғары қаратып салыңыз.

Осы сақтық шараны ескермеу олардың бекіту құралына жабысып,

дұрыс берілмеуіне әкелуі мүмкін.

Хатқалта

Элемент

Сипаттама

Қолдайтын

қағаз

Өткізу науасы

науасы

2. Жұмысқа кіріскенде

Элемент

Сипаттама

Екі жақты қолдайтын

Ешбір

өлшем

Ескертулер

• Бір минутта басып шығаруға болатын хатқалталар саны кәдімгі қағаздың шамамен

жартысындай.

• Қағазды науаның шектелген белгілерінен екі қағаздан төмен салынуы керек.

• Егер басып шығарылған хаттар қатпарланып шықса, хаттарды кері бағытта салыңыз.

Сонымен қатар, принтер драйверін баспа нысанын 180 градуста айналдыруға теңшеңіз.

Салу бағдарын өзгерту туралы мәлімет алу үшін принтер драйверінің анықтамасын қараңыз.

• Қоршаған орта факторлары ұсынылған және ұсынылмаған хаттарда баспа сапасын

төмендетуі мүмкін.

• Егер хаттар қатты майысқан болса, майысқан жағын кері бүгу арқылы жазыңыз.

• Басып шығарған соң кейде хаттардың ұзын жиектері бойына қатпар пайда болып, олардың

басып шығарылмаған жақтарына тонер жағылады. Олардың баспа кескіндері бұлыңғыр

болуы мүмкін. Үлкен, қара қатты аймақтарын басып шығару кезінде, хаттардың қабаттасуы

себебінен сызықтар пайда болуы мүмкін.

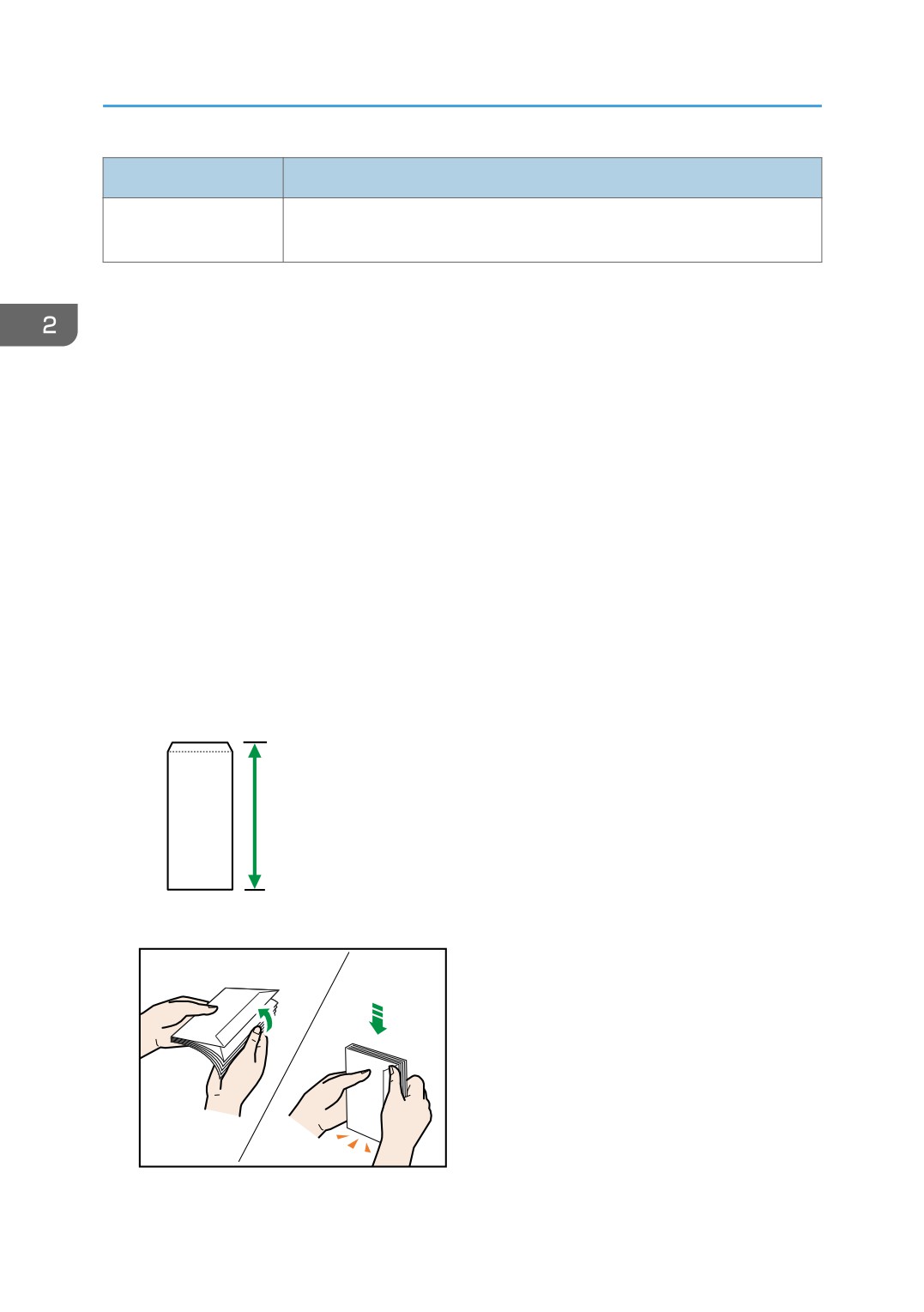

• Қанатшасы қысқа жиегінің бойынан ашылатын хаттың ұзындығын көрсету үшін, өлшеу кезінде

ашық қанатшаныда қосыңыз.

CMC039

• Хаттарды тарамдап, одан кейін жүктеуден бұрын олардың жиектерін туралыңыз.

CMC040

Қағаз және басқа құралдар

• Хаттарды тарамдау кезінде, бір-біріне жапысып қалмағанын тексеріңіз. Егер бір-біріне

жапысып қалса, оларды бөліңіз.

• Хатқалталарды желдеткен кезде хатқалта жапқыштарының бір-біріне жабысып қалмағанына

көз жеткізіңіз. Егер бір-біріне жапысып қалса, оларды бөліңіз.

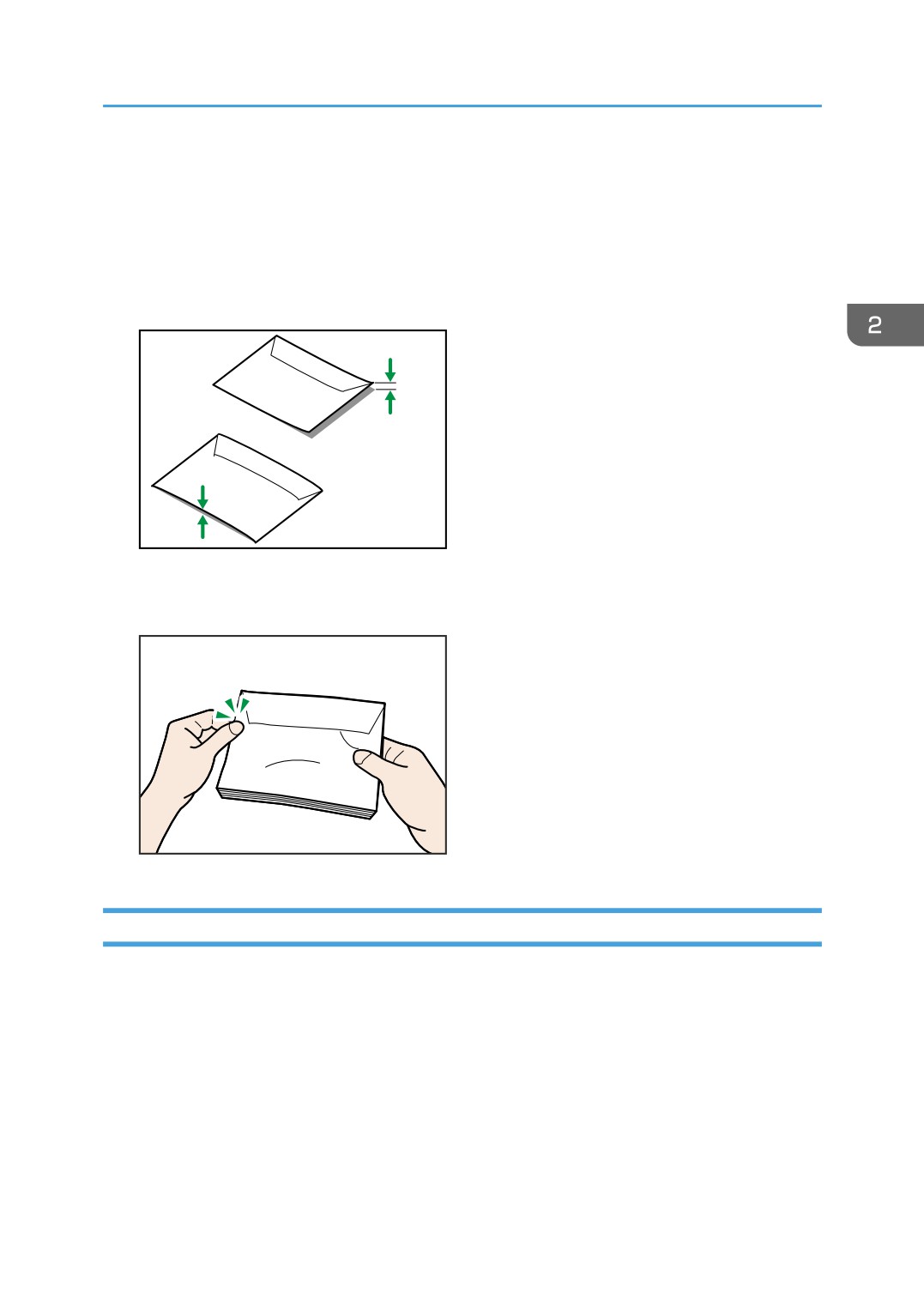

• Хатқалталарды салмас бұрын, бұралған жері төмендегі суретте көрсетілгеннен аспауы үшін

оларды тегістеңіз.

5 mm

0 mm

CMC041

• Егер қатты майысқан болса, хатқалталарды төмендегі суретте көрсетілгендей

саусақтарыңызбен тегістеңіз.

CMC042

Қолдау көрсетілмейтін қағаз түрлері

Мына қағазды пайдаланудан аулақ болыңыз, себебі оларға осы құрылғы қолдау көрсетпейді.

• Сия ағынды принтерге арналған қағаз

• Бүгілген, жиналған немесе мыжылған қағаз

• Ширатылған немесе орылған қағаз

• Жыртылған қағаз

• Қатпарлы қағаз

• Дымқыл қағаз

2. Жұмысқа кіріскенде

• Лас немесе бүлінген қағаз

• Статикалық электр қуатын беруге жетерліктей құрғақ қағаз

• Алдын ала басылған бланк қағазын қоспағанда, әлдеқашан басылған қағаз.

Дұрыс жұмыс істемеу әсіресе лазерлі принтерден басқа принтерде басып шығарылған

қағазды пайдаланғанда орын алады (мысалы, монохром және түсті көшіргіштер, сиялы

принтерлер, т.б.)

• Жылы қағаз, алюминий фольгасы, көшірме қағазы және өткізгіш қағаз сияқты арнайы қағаз

• Көрсетілген шектеулерден ауырлау немесе жеңілдеу қағаз

• Терезелер, ойықтар, тесіктер, кесінділер немесе соғу бар қағаз

• Жабысқыш төсем немесе негізгі қағаз әсері бар жабысқыш жапсырма қағазы

• Қыстырғыш немесе қапсырма бар қағаз

• Сия ағынды принтер қағазын пайдаланбаңыз, себебі ол бекіту құралына жабысып, қағаздың

тұрып қалуына әкелуі мүмкін.

• Басқа принтерлермен әлдеқашан басылған қағазды пайдаланбаңыз.

• Қағазды салған кезде абайлап, қағаз бетін ұстамаңыз.

• Егер қағаздың күйі жақсы болмаса, тіпті қолдау көрсетілетін қағаз түрлері қағаздың тұрып

қалуына немесе ақаулықтарына әкелуі мүмкін.

Қағазды сақтаудың сақтық шаралары

Қағазды үнемі дұрыс сақтау қажет. Дұрыс сақталмаған қағаз нашар баспа сапасына, қағаздың

тұрып қалуына немесе принтер зақымына әкелуі мүмкін.

Мынадай кеңестер беріледі:

• Қағазды шамадан көп суық, ыстық, ылғал немесе құрғақ аумақтарда сақтамаңыз.

• Қағазды тіке күн сәулесінде қалдырмаңыз.

• Тегіс бетте сақтаңыз.

• Қағазды бастапқы орауышында сақтаңыз.

Басылатын аумақ

Мына сызбаларда құрылғы басып шығара алатын қағаз аумақтары көрсетілген.

Өзі жасалған бағдарлама баптаулары арқылы баспа жиектерін дұрыс орнатыңыз.

Қағаз салу

Бұл қағаз науасына және өткізу науасына қағаз салу әдісін сипаттайды.

• Қағаз науасын күштеп тартпаңыз. Бұл жағдайда науа құлап, жарақатқа әкелуі мүмкін.

• Қағаз жүктегенде саусақтарыңызды қысып немесе жаншып алмаңыз.

1-науаға қағаз салу

Мына мысалда стандартты қағаз науасына салу рәсімі түсіндірілген (1-науа).

• Хатқалтадан басқа қағазда басып шығармас бұрын, құрылғының артындағы, артқы қақпақтың

ішіндегі тетіктерді жоғары тартыңыз. Тетіктерді төменде қалдыру хатқалтадан басқа қағазда

басып шығарған кезде баспа сапасының ақаулықтарына әкелуі мүмкін.

• Қағаз науа ішіндегі шектік белгісінен аспай үйілуі керек. Дұрыс бермеу орын алуы мүмкін.

• Қағазды науаға салғаннан кейін, басып шығару ақаулықтарын болдырмау үшін басқару

тақтасын пайдаланып қағаз түрін немесе өлшемін көрсетіңіз. Құрылғы қағаз өлшемін

автоматты түрде анықтамайды.

• Әр түрлі қағазды бір қағаз науасында араластырмаңыз.

• Бүйірлік қағаз бағыттауыштарын күштеп жылжытпаңыз. Бұл әрекет науаны зақымдауы мүмкін.

• Шеткі қағаз бағыттауышын күштеп жылжытпаңыз. Бұл әрекет науаны зақымдауы мүмкін.

• Науаны салған кезде ол қисық болмауы керек. Оны қисайтып салу құрылғыны зақымдауы

мүмкін.

• Майысқан қағаз кептеліп қалуы мүмкін. Майысқан қағазды салудан бұрын жазыңыз.

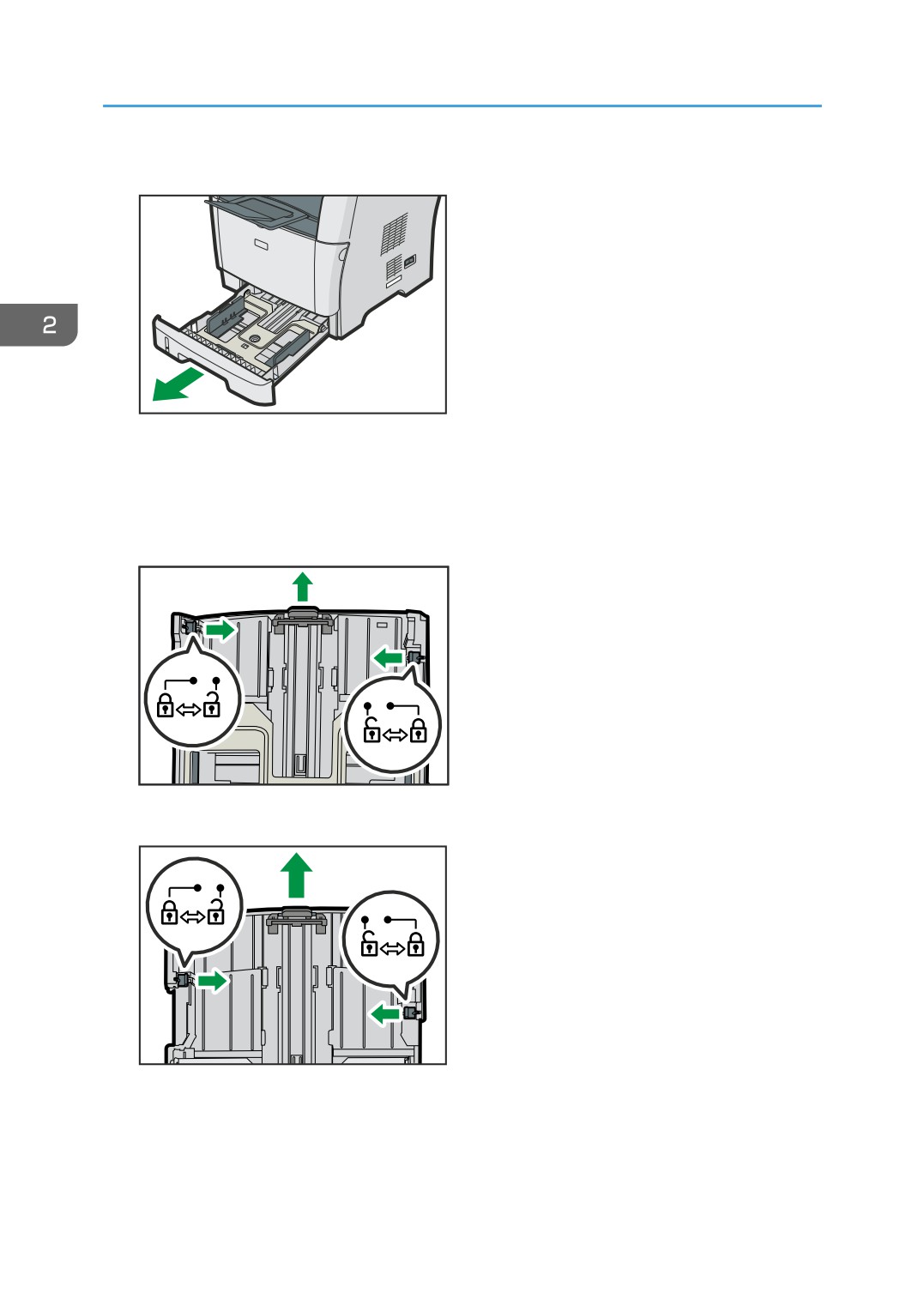

1-науаны екі қолыңызбен абайлап тартып шығарыңыз.

CMF036

101

2. Жұмысқа кіріскенде

Науаны тегіс бетке қойыңыз.

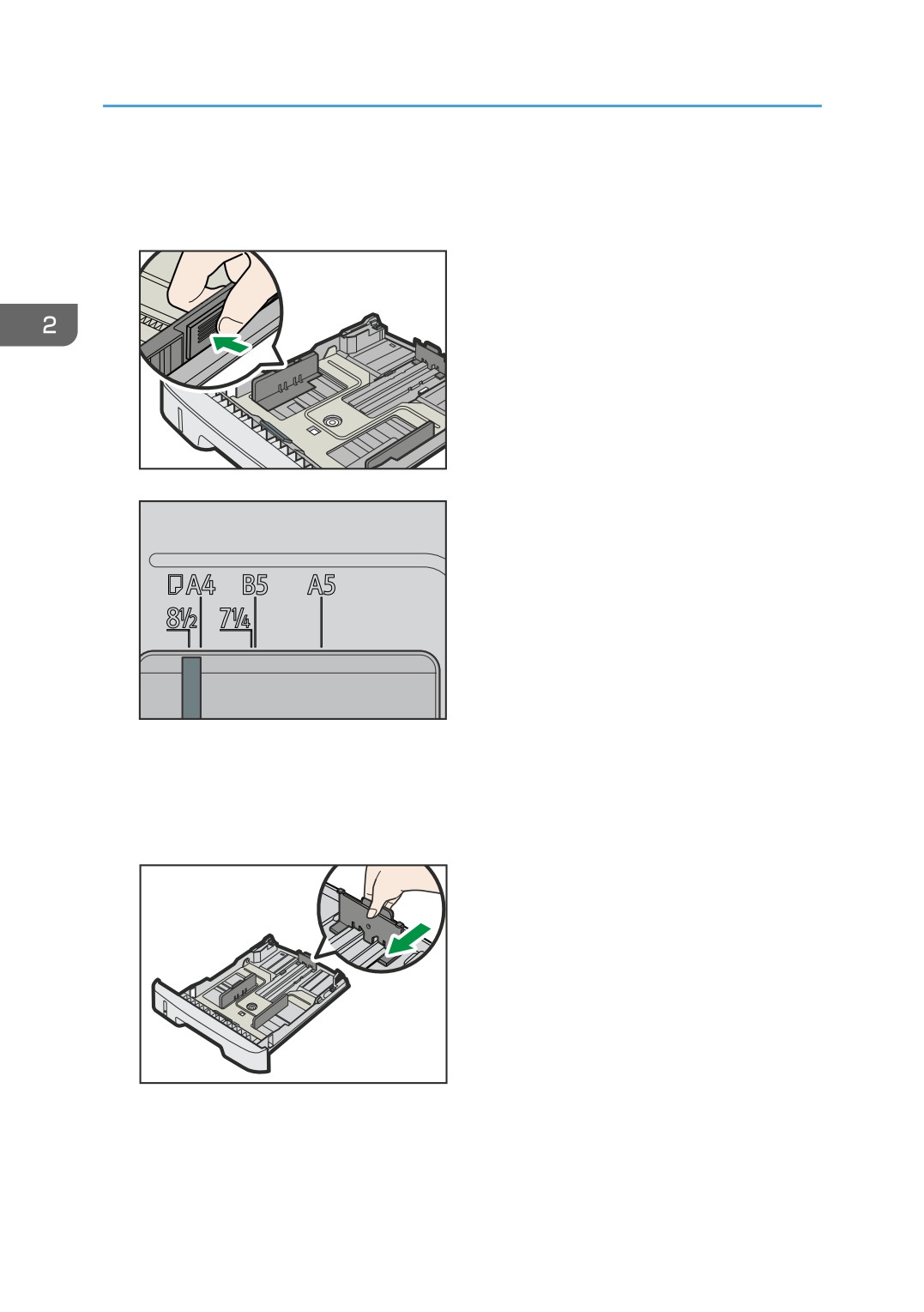

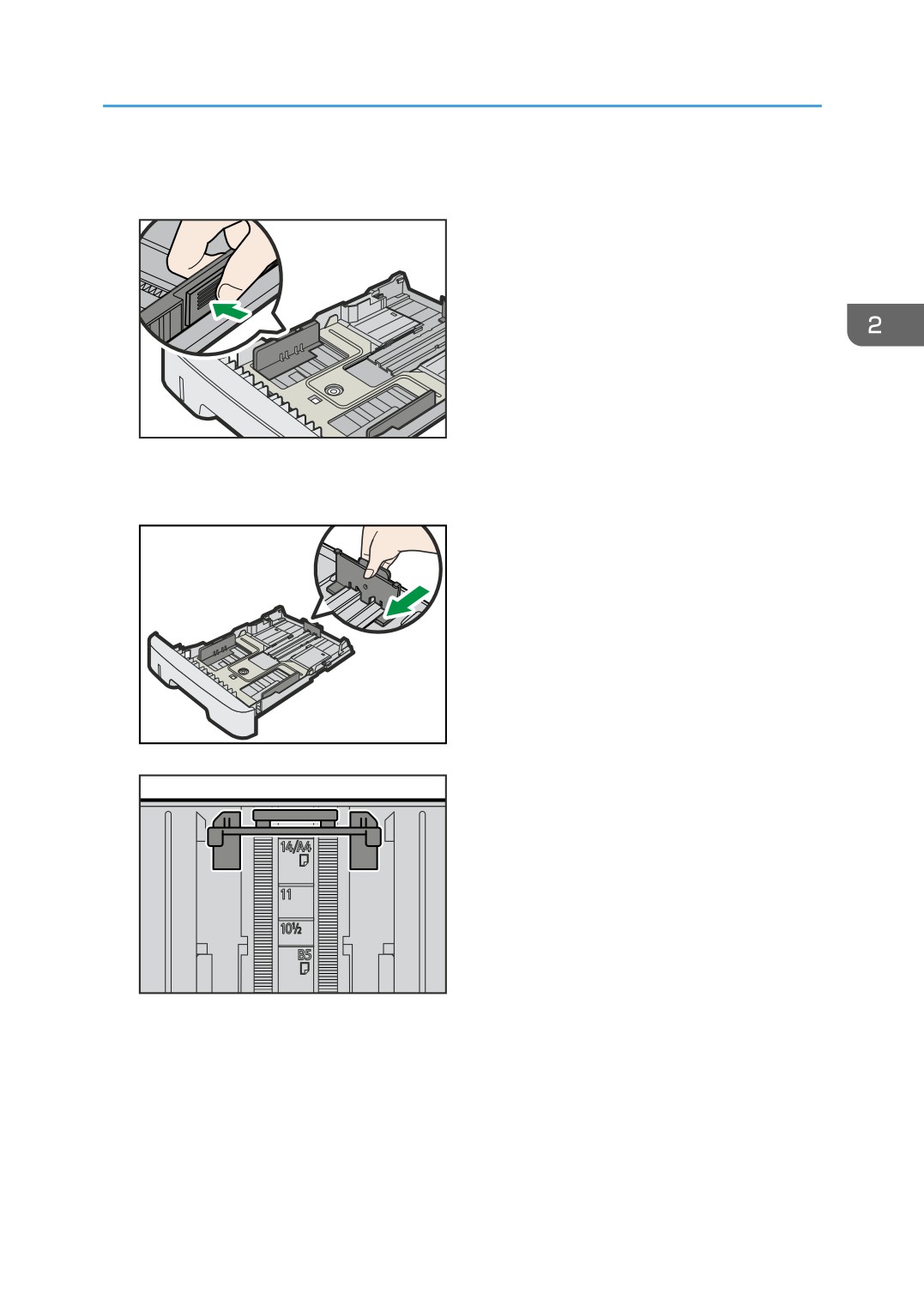

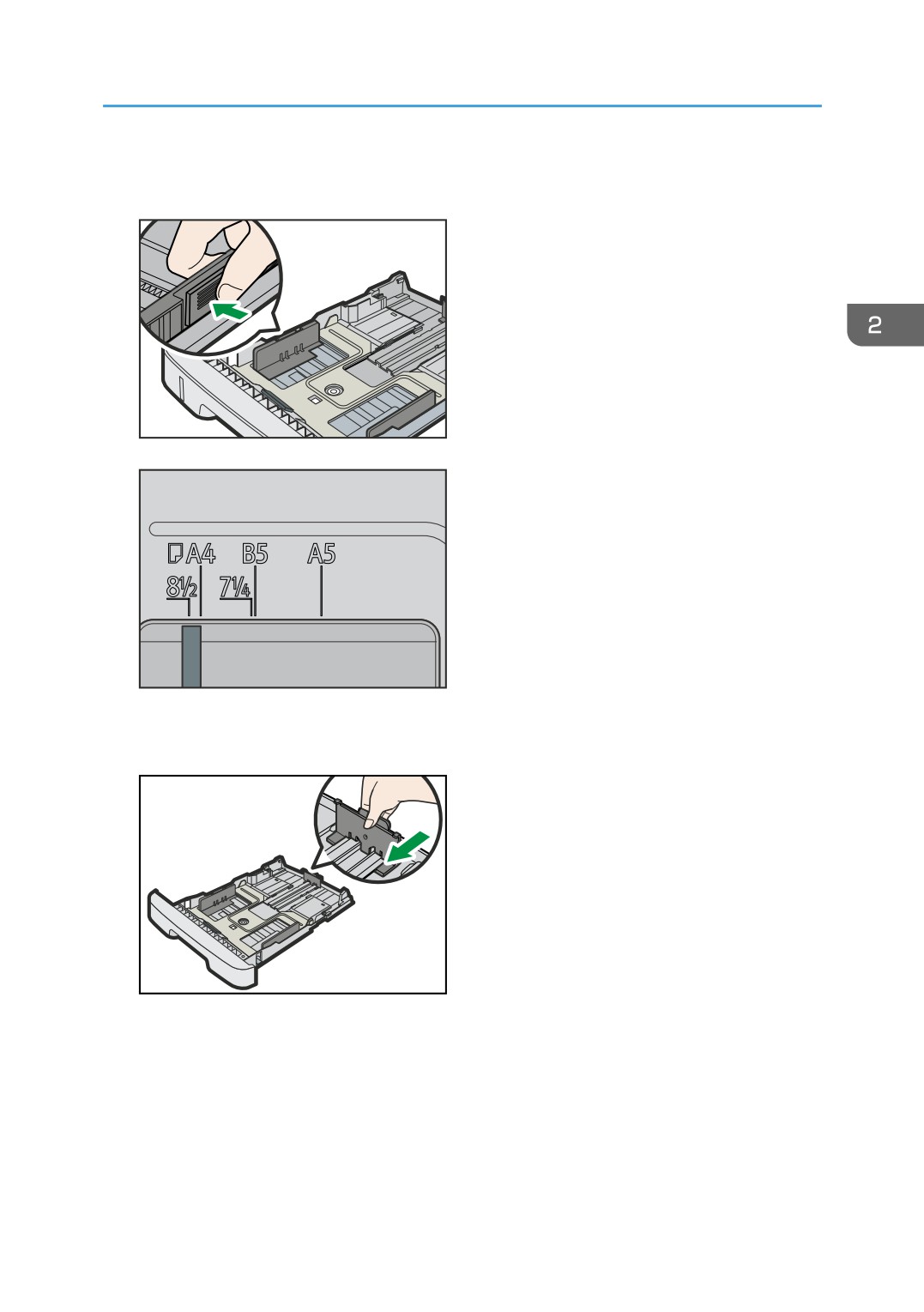

2. Бүйірлік қағаз бағыттауышындағы қысқышты шымшыңыз және оны стандартты

өлшемге сәйкестендіру үшін сырғытыңыз.

CMC046

CMC047

Теңшелетін өлшемді қағазды салған кезде қағаз бағыттауышын нақты қағаз өлшемінен сәл

кеңдеу орналастырыңыз.

3. Соңғы қағаз бағыттауышын қысыңыз және оны стандартты өлшемге сәйкестендіру

үшін ішке қарай сырғытыңыз.

CMC048

102

Қағаз салу

CMC049

Теңшелетін өлшемді қағазды салған кезде қағаз бағыттауышын нақты қағаз өлшемінен сәл

кеңдеу орналастырыңыз.

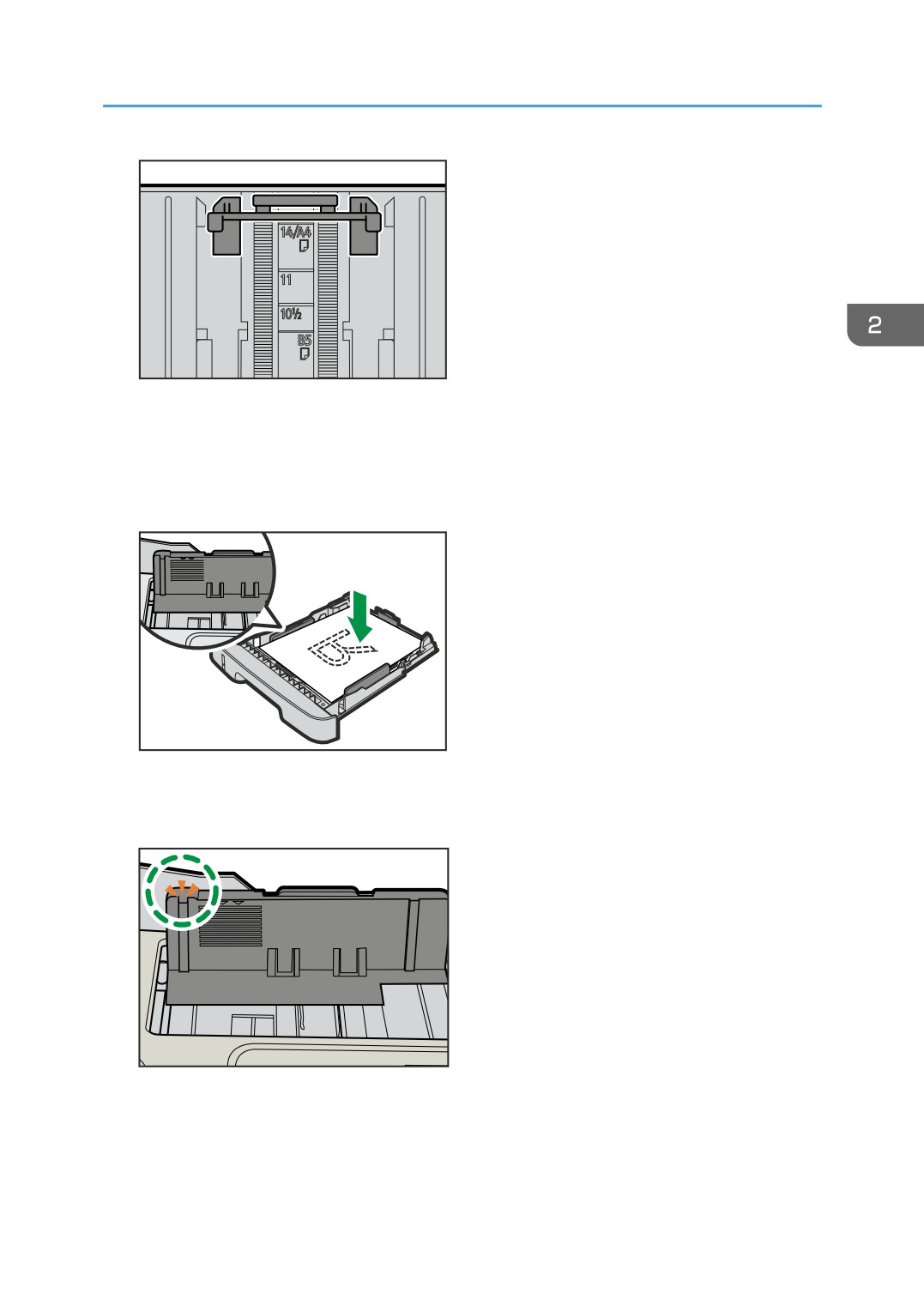

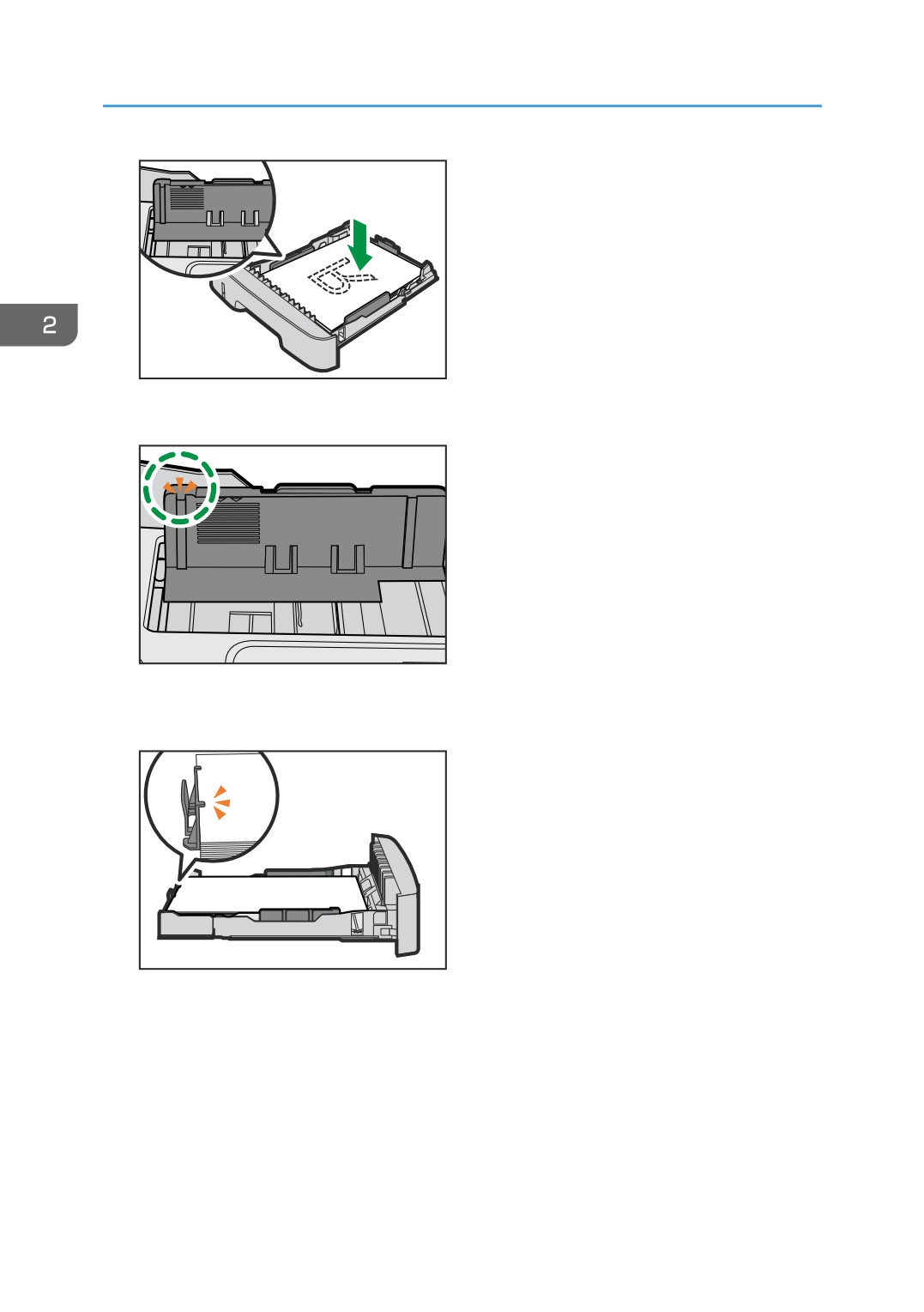

4. Жаңа қағаз бумасының баспа жағын төмен қаратып салыңыз.

Қағаздың науа ішінде белгіленген жоғарғы шектен жоғары тұрып қалмауын тексеріңіз.

CMC050

Бағыттауыштарды қағаз бүйірлерімен бір деңгейде болғанша ішке қарай сырғытыңыз.

Қағазды бүйірлік қағаз бағыттауыштарындағы шығыңқы бөліктен жоғарылау үймеңіз.

CMC051

103

2. Жұмысқа кіріскенде

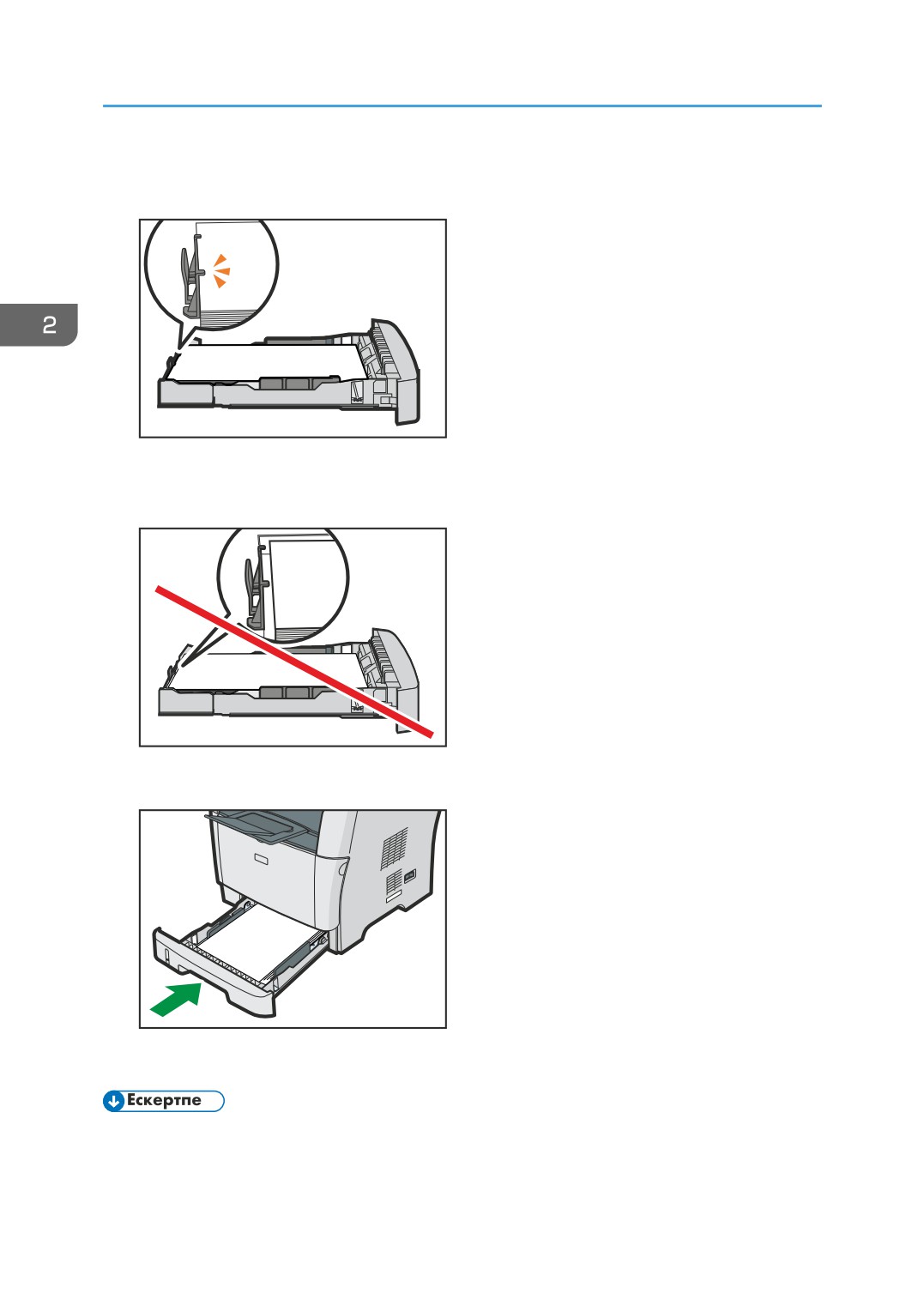

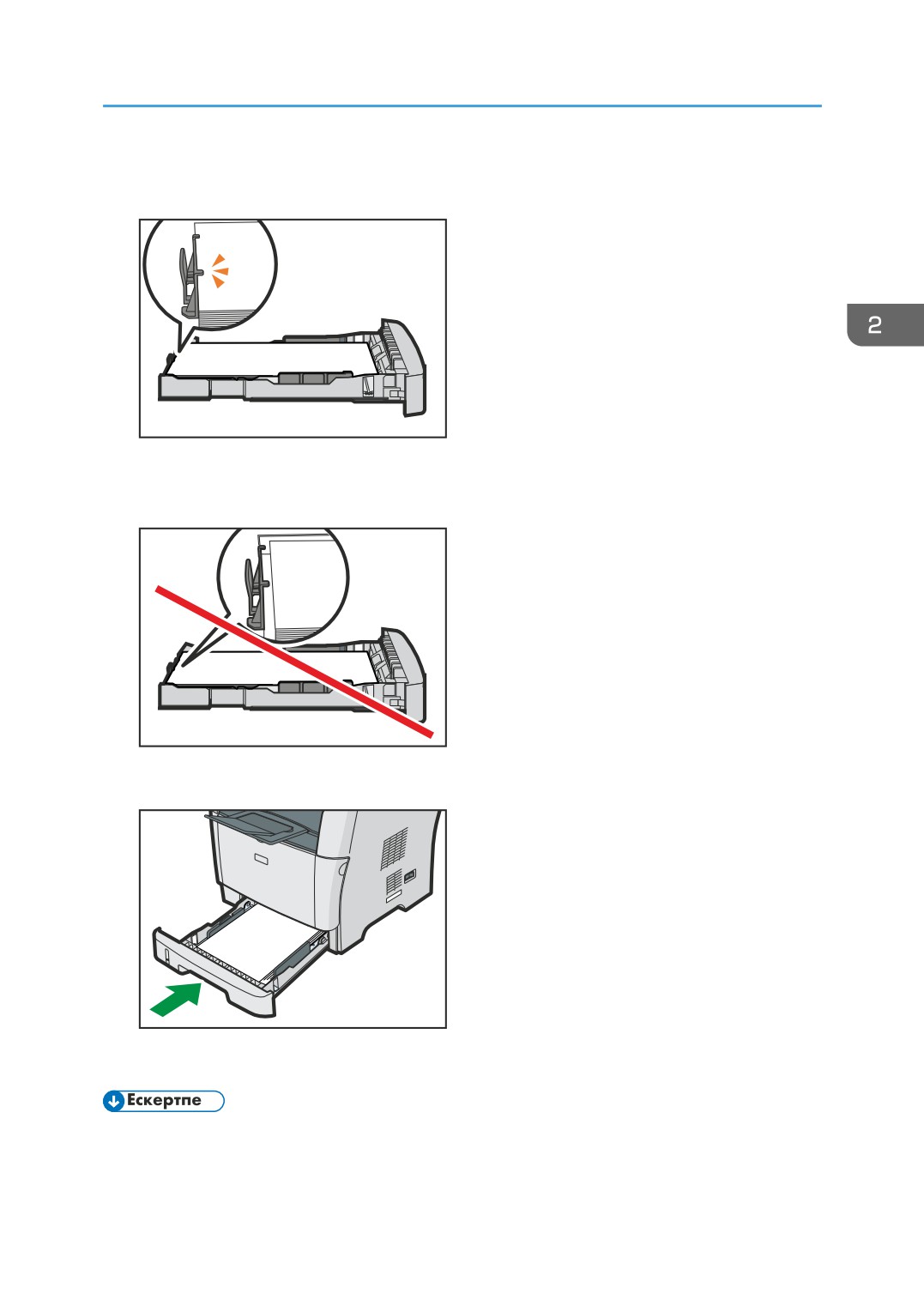

5. Қағаз және қағаз бағыттауыштары, екі бүйірлік және соңғы қағаз бағыттауыштары

арасында бос кеңістік қалмауы керек.

CMC052

Егер қағаз және шеткі қағаз бағыттауышы арасында төмендегі мысалдағыдай саңылау болса,

қағаз дұрыс берілмеуі мүмкін.

CMC058

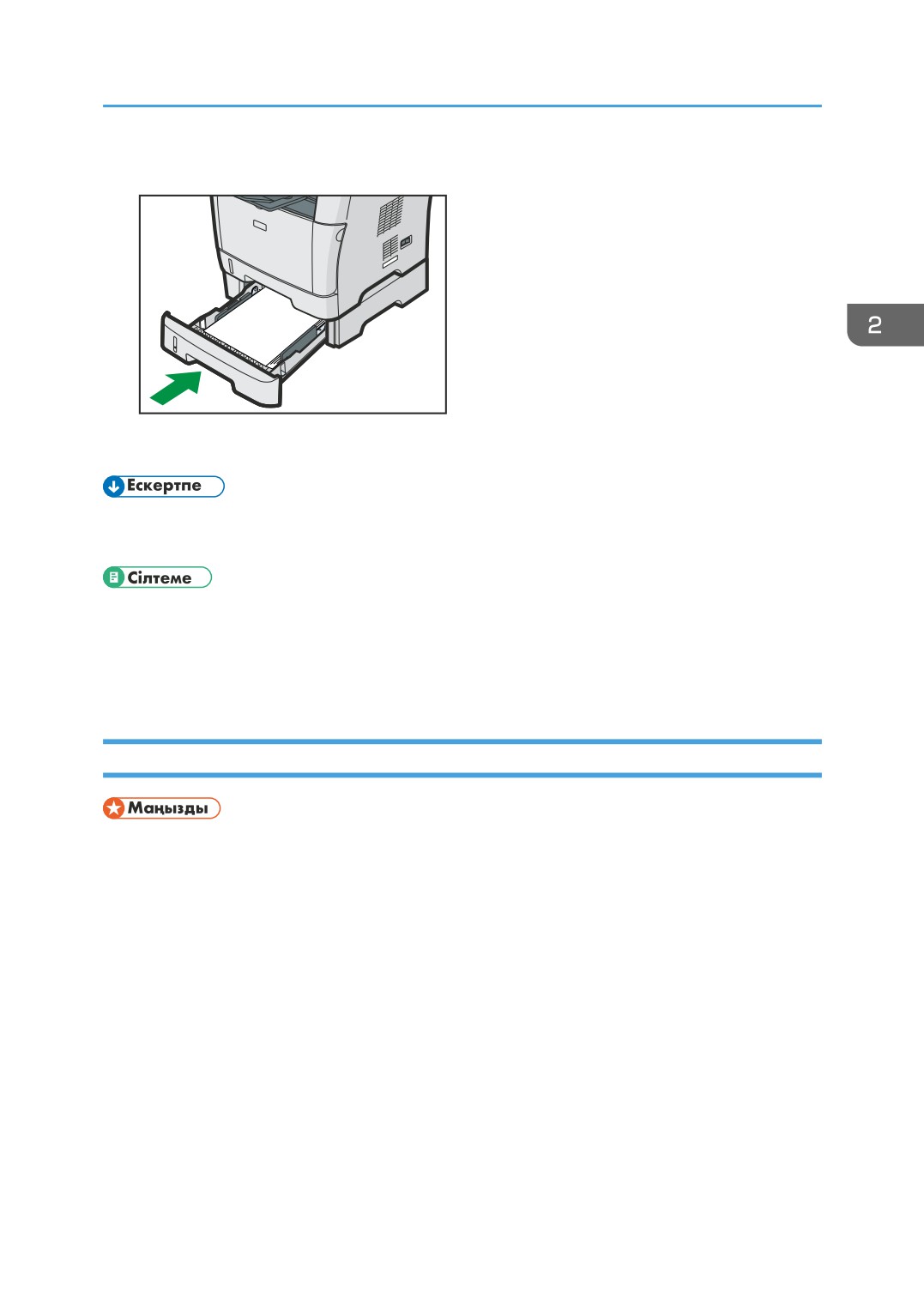

1-науаны тікелей құрылғыға абайлап басыңыз.

CMF037

Қағаз кептелістерін болдырмау үшін науаның мықтап кіргенін тексеріңіз.

• Қағаз науасының сол алдыңғы жағындағы қалған қағаз индикаторы шамамен қалған қағаз

санын көрсетеді.

104

Қағаз салу

• Құрылғы қолдау көрсететін қағаз түрлері туралы мәлімет алу үшін 87-бет "Қағаз және басқа

құралдар" бөлімін қараңыз.

• Қағаз баптаулары туралы мәлімет алу үшін 118-бет "Қағаз түрін және қағаз өлшемін

көрсету" бөлімін қараңыз.

A4 өлшемінен ұзындау қағазды салу

Бұл бөлімде құрылғыға A4 (297 мм) өлшемінен ұзындау қағазды салу әдісі сипатталған.

• Хатқалтадан басқа қағазда басып шығармас бұрын, құрылғының артындағы, артқы қақпақтың

ішіндегі тетіктерді жоғары тартыңыз. Тетіктерді төменде қалдыру хатқалтадан басқа қағазда

басып шығарған кезде баспа сапасының ақаулықтарына әкелуі мүмкін.

• Қағаз науа ішіндегі шектік белгісінен аспай үйілуі керек. Дұрыс бермеу орын алуы мүмкін.

• Қағазды науаға салғаннан кейін, басып шығару ақаулықтарын болдырмау үшін басқару

тақтасын пайдаланып қағаз түрін немесе өлшемін көрсетіңіз. Құрылғы қағаз өлшемін

автоматты түрде анықтамайды.

• Әр түрлі қағазды бір қағаз науасында араластырмаңыз.

• Бүйірлік қағаз бағыттауыштарын күштеп жылжытпаңыз. Бұл әрекет науаны зақымдауы мүмкін.

• Шеткі қағаз бағыттауышын күштеп жылжытпаңыз. Бұл әрекет науаны зақымдауы мүмкін.

• Науаны салған кезде ол қисық болмауы керек. Оны қисайтып салу құрылғыны зақымдауы

мүмкін.

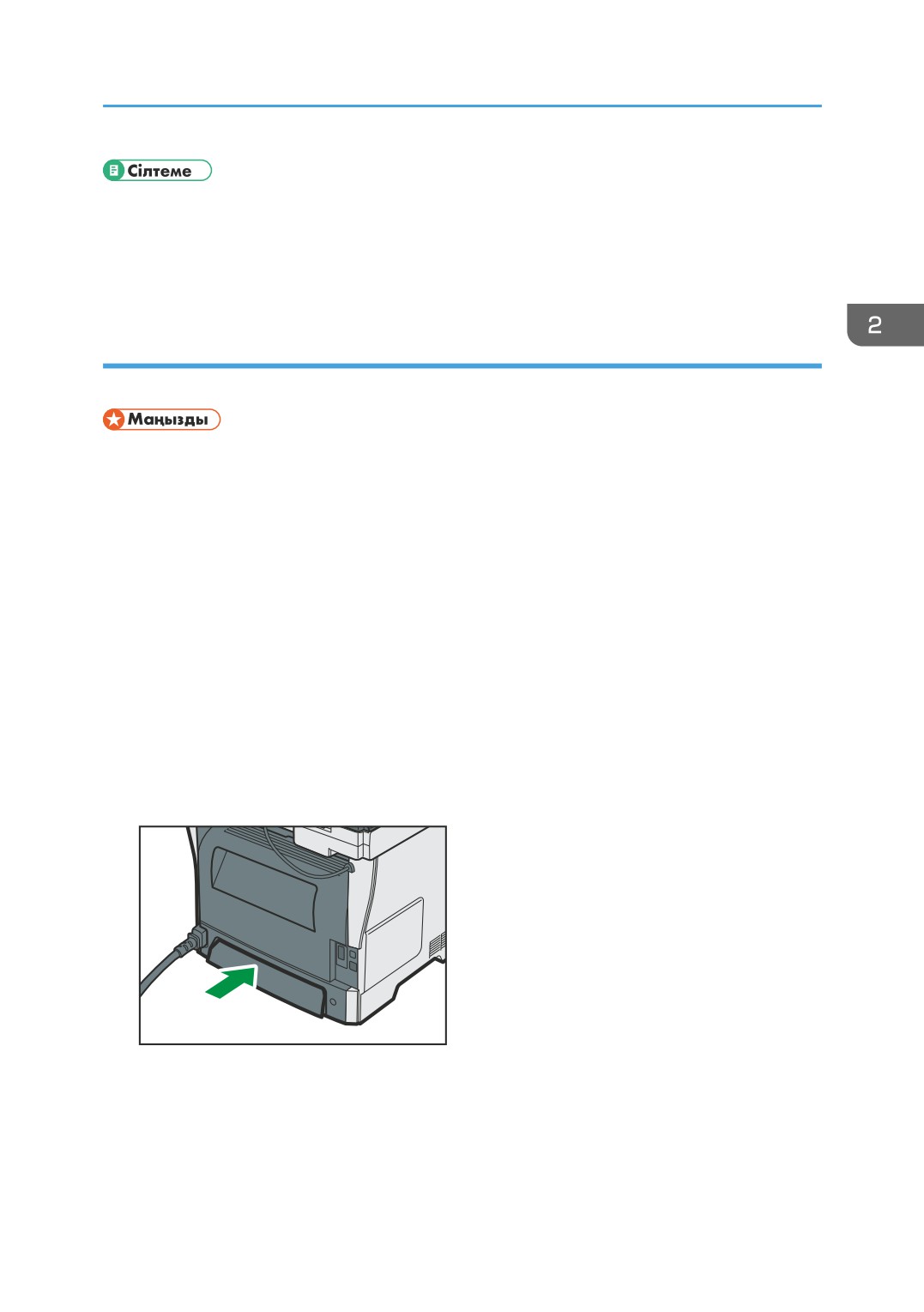

1. Ортасын басып, 1-науаның

артқы қақпағын алып тастаңыз.

CMF038

105

2. Жұмысқа кіріскенде

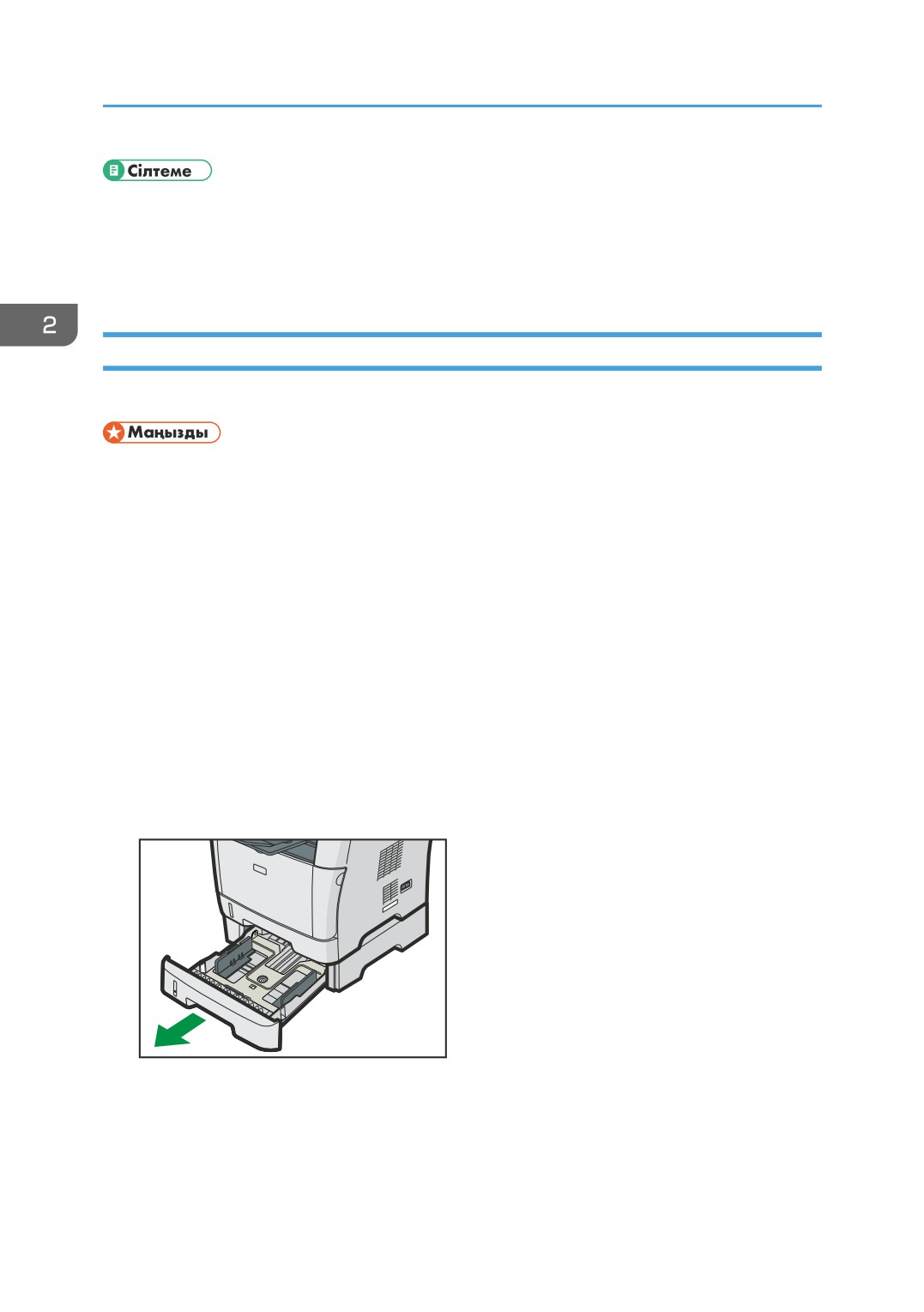

1-науаны екі қолыңызбен абайлап тартып шығарыңыз.

CMF036

Науаны тегіс бетке қойыңыз.

3. Науаның екі жағындағы кеңейткіш құлыптарын босатып, кеңейткішті орнына

түскенше сыртқа тартыңыз.

Кеңейткіштің ішкі беті мен шкаласының тураланғанын тексеріңіз.

CMC057

4. Кеңейткішті кеңейтілген

күйінде құлыптаңыз.

CMC055

106

2. Жұмысқа кіріскенде

CMC049

7. Жаңа қағаз бумасының баспа жағын төмен қаратып салыңыз.

Қағаздың науа ішінде белгіленген жоғарғы шектен жоғары тұрып қалмауын тексеріңіз.

CMC069

Бағыттауыштарды қағаз бүйірлерімен бір деңгейде болғанша ішке қарай сырғытыңыз.

Қағазды бүйірлік қағаз бағыттауыштарындағы шығыңқы бөліктен жоғарылау үймеңіз.

CMC051

108

Қағаз салу

8. Қағаз және қағаз бағыттауыштары, екі бүйірлік және соңғы қағаз бағыттауыштары

арасында бос кеңістік қалмауы керек.

CMC062

Егер қағаз және шеткі қағаз бағыттауышы арасында төмендегі мысалдағыдай саңылау болса,

қағаз дұрыс берілмеуі мүмкін.

CMC063

1-науаны тікелей құрылғыға абайлап басыңыз.

CMF037

Қағаз кептелістерін болдырмау үшін науаның мықтап кіргенін тексеріңіз.

• Кеңейткішті қайта енгізу үшін оны біркелкі күшпен басу қажет болуы мүмкін.

• Қағаз науасының сол алдыңғы жағындағы қалған қағаз индикаторы шамамен қалған қағаз

санын көрсетеді.

109

2. Жұмысқа кіріскенде

• Құрылғы қолдау көрсететін қағаз түрлері туралы мәлімет алу үшін 87-бет "Қағаз және басқа

құралдар" бөлімін қараңыз.

• Қағаз баптаулары туралы мәлімет алу үшін 118-бет "Қағаз түрін және қағаз өлшемін

көрсету" бөлімін қараңыз.

2-науаға қағаз салу

Мына мысалда 2-науа үшін салу рәсімі сипатталған.

• Хатқалтадан басқа қағазда басып шығармас бұрын, құрылғының артындағы, артқы қақпақтың

ішіндегі тетіктерді жоғары тартыңыз. Тетіктерді төменде қалдыру хатқалтадан басқа қағазда

басып шығарған кезде баспа сапасының ақаулықтарына әкелуі мүмкін.

• Қағаз науа ішіндегі шектік белгісінен аспай үйілуі керек. Дұрыс бермеу орын алуы мүмкін.

• Қағазды науаға салғаннан кейін, басып шығару ақаулықтарын болдырмау үшін басқару

тақтасын пайдаланып қағаз түрін немесе өлшемін көрсетіңіз. Құрылғы қағаз өлшемін

автоматты түрде анықтамайды.

• Әр түрлі қағазды бір қағаз науасында араластырмаңыз.

• Бүйірлік қағаз бағыттауыштарын күштеп жылжытпаңыз. Бұл әрекет науаны зақымдауы мүмкін.

• Шеткі қағаз бағыттауышын күштеп жылжытпаңыз. Бұл әрекет науаны зақымдауы мүмкін.

• Науаны салған кезде ол қисық болмауы керек. Оны қисайтып салу құрылғыны зақымдауы

мүмкін.

2-науаны екі қолыңызбен абайлап тартып шығарыңыз.

CMF039

Науаны тегіс бетке қойыңыз.

110

Қағаз салу

2. Бүйірлік қағаз бағыттауышындағы қысқыштарды шымшып, бағыттауышты қағаз

өлшеміне реттеңіз.

CMC066

3. Шеткі қағаз бағыттауышындағы қысқышты шымшып, оны қағаз өлшеміне

сәйкестендіру үшін ішке қарай сырғытыңыз.

CMC067

CMC068

4. Жаңа қағаз бумасының баспа жағын төмен қаратып салыңыз.

Қағаздың науа ішінде белгіленген жоғарғы шектен жоғары тұрып қалмауын тексеріңіз.

111

Қағаз салу

2-науаны тікелей құрылғыға абайлап басыңыз.

CMF040

Қағаз кептелістерін болдырмау үшін науаның мықтап кіргенін тексеріңіз.

• Қағаз науасының сол алдыңғы жағындағы қалған қағаз индикаторы шамамен қалған қағаз

санын көрсетеді.

• Құрылғы қолдау көрсететін қағаз түрлері туралы мәлімет алу үшін 87-бет "Қағаз және басқа

құралдар" бөлімін қараңыз.

• Қағаз баптаулары туралы мәлімет алу үшін 118-бет "Қағаз түрін және қағаз өлшемін

көрсету" бөлімін қараңыз.

Өткізу науасына қағаз салу

• Хатқалтадан басқа қағазда басып шығармас бұрын, құрылғының артындағы, артқы қақпақтың

ішіндегі тетіктерді жоғары тартыңыз. Тетіктерді төменде қалдыру хатқалтадан басқа қағазда

басып шығарған кезде баспа сапасының ақаулықтарына әкелуі мүмкін.

• Қағаз өткізу науасы ішіндегі қағаз бағыттауыштарынан аспай үйілуі керек.

• Қағазды науаға салғаннан кейін, басып шығару ақаулықтарын болдырмау үшін басқару

тақтасын пайдаланып қағаз түрін немесе өлшемін көрсетіңіз. Осы құрылғы қағаз өлшемін

автоматты түрде анықтамайды..

• Егер қағаз бұралған болса, мысалы, қағазды бұралған жеріне теріс бағытта бүктеп, оны

салмас бұрын түзетіңіз.

• Құрылғы басып шығарған кезде қағаз салмаңыз.

113

Қағаз салу

3. Бүйірлік бағыттауыштарды қағаз еніне реттеңіз.

CMF044

• Қағазды науаға салғаннан кейін басқару тақтасы арқылы қағаз түрі мен өлшемін көрсетіңіз.

Әрі басып шығару алдында тиісті принтер драйверінің қағаз баптауын көрсетіңіз.

• Қолдау көрсетілетін қағаз түрлері туралы мәлімет алу үшін 87-бет "Қағаз және басқа

құралдар" бөлімін қараңыз.

• Қағаз түрі мен өлшемін көрсету туралы мәлімет алу үшін 118-бет "Қағаз түрін және қағаз

өлшемін көрсету" бөлімін қараңыз.

Хаттарды салу

• Құрылғының іші қатты ысып кетеді. " " белгіленген (ыстық бет) бөліктерін ұстамаңыз.

• Хатқалталарда басып шығармас бұрын, хатқалталардың мыжылып шығуын болдырмау үшін

құрылғының артындағы, артқы қақпақтың ішіндегі тетіктерді түсіріңіз. Әрі басып шығарудан

кейін тетіктерді бастапқы күйлеріне жоғары тартыңыз. Тетіктерді төменде қалдыру

хатқалтадан басқа қағазда басып шығарған кезде баспа сапасының ақаулықтарына әкелуі

мүмкін.

• Өзі жабысатын хатқалталарды пайдаланбаңыз. Олар құрылғының істен шығуына әкелуі

мүмкін.

• Салмас бұрын хатқалталарда ауаның жоқтығын тексеріңіз.

• Жапқыштары ашық хатқалталарды ашық жапқышпен басып шығару керек және жапқыштары

жабық хатқалталарды жабық жапқышпен басып шығару керек.

• Бір уақытта тек бір өлшемдегі және түрдегі хатқалтаны салыңыз.

115

2. Жұмысқа кіріскенде

• Хатқалталарды салмас бұрын, олардың бойымен қарындашты немесе сызғышты өткізіп,

олардың бастапқы жиектерін тегістеңіз (жиегін құрылғыға енгізіп).

• Хатқалтаның кейбір түрлері дұрыс салынбауы, қатпарлануы немесе нашар басылуы мүмкін.

• Егер хатқалта бөліктерінің қалыңдықтары әр түрлі болса, хатқалталардың баспа сапасы

бірқалыпты болмауы мүмкін. Баспа сапасын тексеру үшін бір немесе екі хатқалтаны басып

шығарыңыз.

• Ыстық немесе дымқыл ортада хатқалта мыжылып шығарылуы мүмкін немесе баспа сапасы

орынды болмауы мүмкін.

• Хатқалталарды науаға салғаннан кейін, басып шығару ақаулықтарын болдырмау үшін

басқару тақтасы арқылы қағаз түрі мен өлшемін көрсетіңіз. Құрылғы қағаз өлшемін

автоматты түрде анықтамайды.

1. Өткізу науасын ашыңыз.

CMF041

2. Бүйірлік бағыттауыштарды сыртқа сырғытып, хатқалталарды баспа бетін жоғары

қаратып салыңыз, одан кейін құрылғыға тиіп тоқтағанша

ішке қарай итеріңіз.

Жапқыштары ашық хатқалталарды ашық жапқышпен басып шығару керек және жапқыштары

жабық хатқалталарды жабық жапқышпен басып шығару керек. Хатқалталарды салмас бұрын,

олардың мүмкіндігінше тегіс болуын тексеріңіз.

CMF045

116

2. Жұмысқа кіріскенде

6. Артқы қақпақты жабыңыз.

CMF076

• Хатқалталарды науаға салғаннан кейін, басқару тақтасы арқылы қағаз түрі мен өлшемін

көрсетіңіз. Әрі басып шығару алдында тиісті принтер драйверінің қағаз баптауын көрсетіңіз.

• Хатқалталарды жапқыштары сол жақта болатындай салыңыз. Әйтпесе, хатқалталар мыжылуы

мүмкін.

• Егер басылған хатқалталар мықтап мыжылып шықса, хатқалталарды кері бағытта салып,

басып шығармас бұрын принтер драйвері арқылы баспа нысанын 180 дәрежеге бұраңыз.

Мәлімет алу үшін принтер драйверінің анықтамасын қараңыз.

• Қолдау көрсетілетін қағаз түрлері туралы мәлімет алу үшін 87-бет "Қағаз және басқа

құралдар" бөлімін қараңыз.

• Қағаз түрі мен өлшемін көрсету туралы мәлімет алу үшін 118-бет "Қағаз түрін және қағаз

өлшемін көрсету" бөлімін қараңыз.

Қағаз түрін және қағаз өлшемін көрсету

Бұл бөлімде басқару панелі арқылы қағаз өлшемін және қағаз түрін көрсету әдісі сипатталған.

• Әрі қағаз түрін және өлшемін принтер драйвері арқылы көрсетуге болады. Мәлімет алу үшін

принтер драйверінің анықтамасын қараңыз.

• Өткізу науасынан баспалар үшін принтер драйверінің баптауларына немесе жүйе

баптаулары астындағы [Өткізу науасының басымдығы] арқылы басқару панелінің

баптауларына қарай басып шығаруды таңдауға болады.

• Егер жүйе баптаулары астындағы [Автоматты жалғастыру] пәрмені қосылса, қағаз түрінің/

өлшемінің қатесі анықталған кезде басып шығару уақытша тоқтайды. Шамамен он секундтан

кейін басқару панелінде орнатылған баптаулармен басып шығару автоматты түрде қайта

іске қосылады.

118

Қағаз салу

• [Өткізу науасының басымдығы] туралы мәлімет алу үшін 297-бет "Жүйе баптаулары" бөлімін

қараңыз.

• [Автоматты жалғастыру] туралы мәлімет алу үшін 297-бет "Жүйе баптаулары" бөлімін

қараңыз.

Қағаз түрін көрсету

Бұл бөлімде қағаз түрін көрсету әдісі сипатталған.

[Пайдаланушы құралдары] пернесін басыңыз.

RU CMF134

[Жүйе баптаулары] параметрін таңдау үшін [ ] [ ] пернелерін басып, [OK] түймесін

басыңыз.

[Науа қағазының баптаулары] параметрін таңдау үшін [ ] [ ] пернелерін басып,

[OK] түймесін басыңыз.

4. Қажетті науа үшін қағаз түрі баптауын таңдау үшін [

] [

] пернелерін басып, [OK]

түймесін басыңыз.

5. Қажетті қағаз түрін таңдау үшін [

] [

] пернелерін басып, [OK] түймесін басыңыз.

6. Бастапқы экранға оралу үшін [Пайдаланушы құралдары] пернесін басыңыз.

• Мәзір тармағының алдыңғы деңгейіне өту үшін [Escape] пернесін басуға болады.

Стандартты қағаз өлшемін көрсету

Бұл бөлімде стандартты қағаз өлшемін көрсету әдісі сипатталған.

119

2. Жұмысқа кіріскенде

[Пайдаланушы құралдары] пернесін басыңыз.

RU CMF134

[Жүйе баптаулары] параметрін таңдау үшін [ ] [ ] пернелерін басып, [OK] түймесін

басыңыз.

[Науа қағазының баптаулары] параметрін таңдау үшін [ ] [ ] пернелерін басып,

[OK] түймесін басыңыз.

4. Қажетті науа үшін қағаз өлшемі баптауын таңдау үшін [ ] [

] пернелерін басып,

[OK] түймесін басыңыз.

5. Қажетті қағаз өлшемін таңдау үшін [

] [

] пернелерін басып, [OK] түймесін

басыңыз.

6. Бастапқы экранға оралу үшін [Пайдаланушы құралдары] пернесін басыңыз.

• Мәзір тармағының алдыңғы деңгейіне өту үшін [Escape] пернесін басуға болады.

Теңшелетін қағаз өлшемін көрсету

Бұл бөлімде теңшелетін қағаз өлшемін көрсету әдісі сипатталған.

• Теңшелетін қағаз түрін 2-науаға салуға болмайды.

• Басып шығаруды орындаған кезде принтер драйверімен көрсетілген қағаз өлшемінің басқару

панелімен көрсетілген қағаз өлшеміне сәйкестігін тексеріңіз. Егер қағаз өлшемінің

сәйкессіздігі орын алса, дисплейде хабар пайда болады. Қатені елемей сәйкес емес

қағазбен басып шығару үшін «Егер қағаз сәйкессіздігі орын алса» бөлімін қараңыз.

120

SP 3500SF/SP 3510SF. Пайдалану нҰсҚаулары (2015) - 3
