Подробная информация о назначении элементов меню раздела

Конфигуратор приведена в Руководстве оператора сетевого

модуля А д м и н и с т р а т о р .

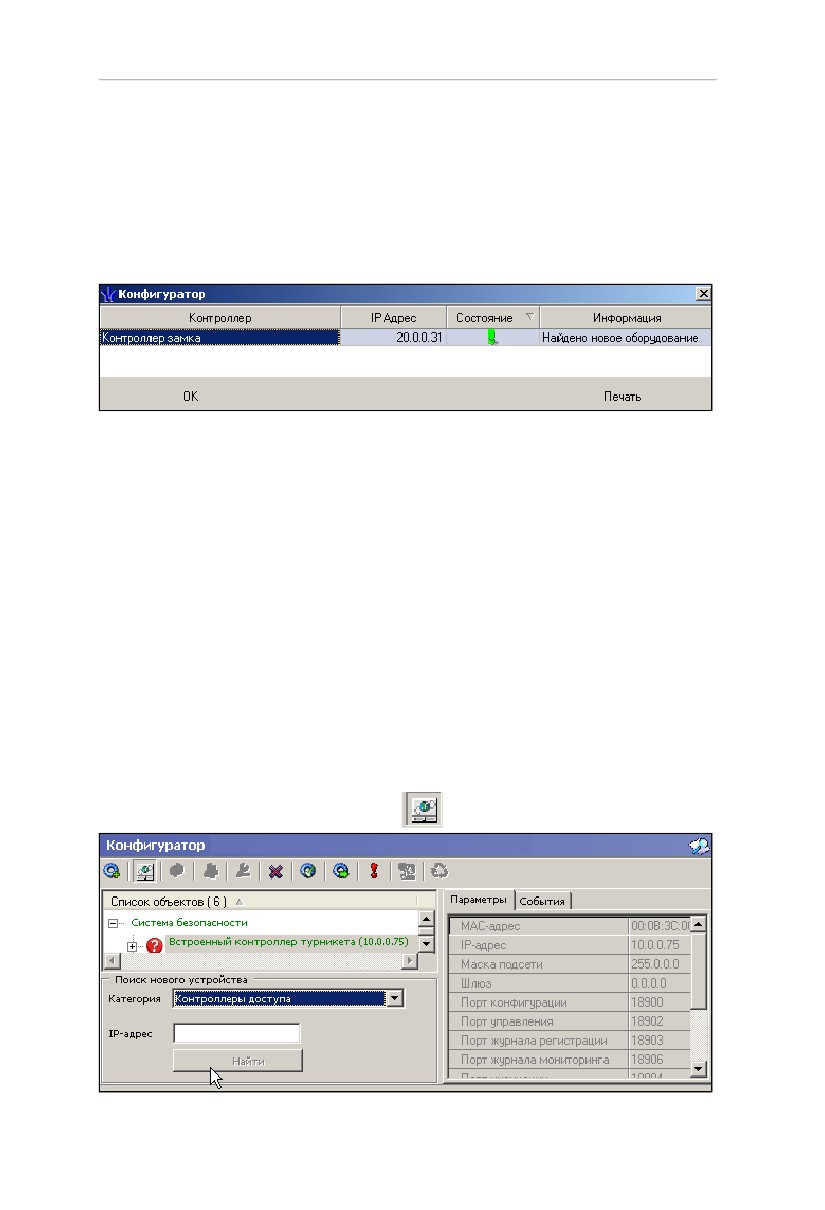

Проведите конфигурацию. После окончания сканирования

локальной сети откроется диалоговое окно со списком найденного

оборудования:

Проанализируйте полученную информацию, а именно проверьте

все ли контроллеры были найдены в результате проведения

конфигурации.

Если какой либо из контроллеров не был найден, проверьте

правильность его монтажа, прохождение IP-пакетов к этому

контроллеру от компьютера с установленным сервером системы и

повторите конфигурацию.

Если контроллер так и остался ненайденным, попробуйте добавить

его в конфигурацию вручную.

Перед началом добавления убедитесь, что оборудование

смонтировано в соответствии с инструкцией по монтажу и

включено.

Для этого войдите в раздел Конфигуратор и щелкните на кнопке

Добавить новое устройство —

. При этом в нижней части

104

Расширенное ПО. Руководство администратора

В раскрывающемся списке Категория выберите одно из предлагаемых

значений:

• Контроллер доступа. В случае, если вы хотите добавить

контроллер управления доступом.

• Драйверы шлейфа. В случае, если вы хотите добавить драйвер

шлейфа.

• Панели приемно-контрольные. В случае если вы хотите

добавить панель управления PERCo PF02, работающие в

режиме АПКП.

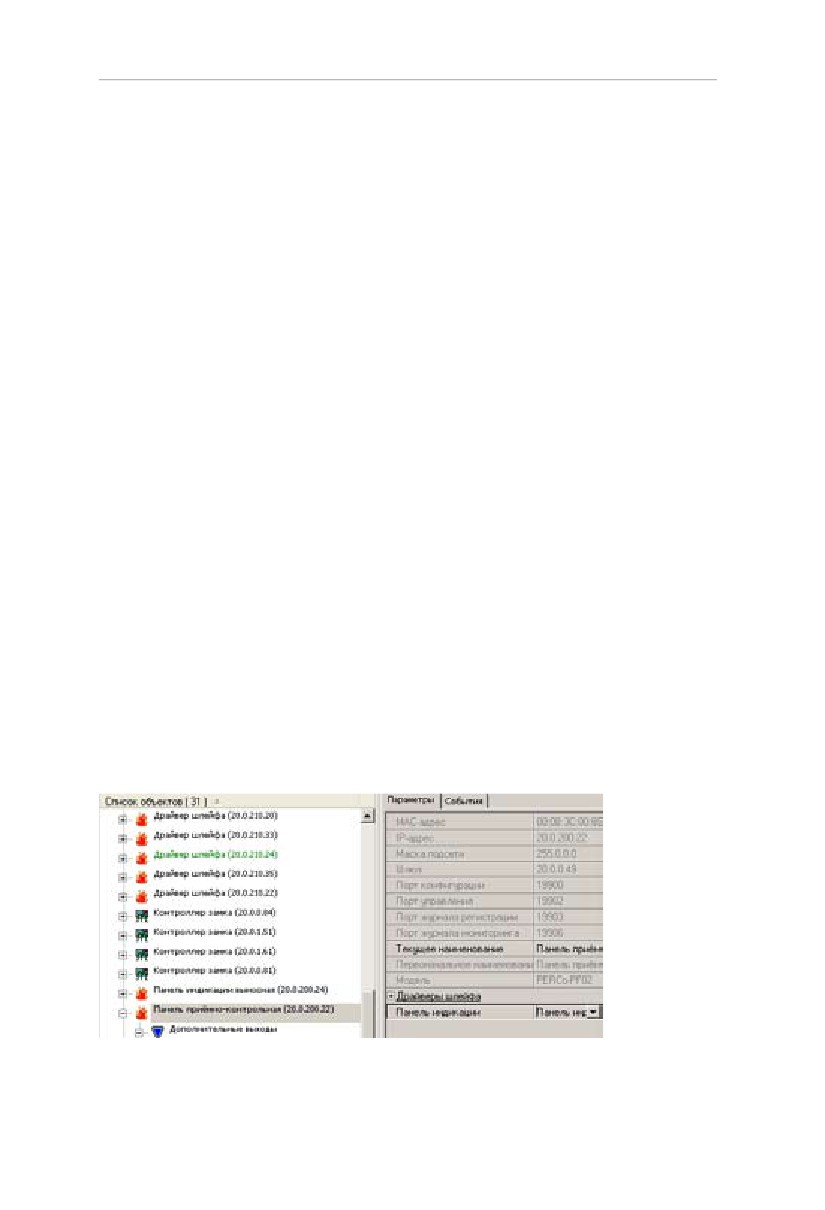

• Панели индикации выносные. В случае если вы хотите добавить

панель управления PERCo PF02, работающие отображения, то

есть дополнительной панели отображения.

• Видеоподсистемы. В случае если вы хотите добавить

видеоподсистему.

• Камеры и видеосервера видеоподсистемы, которые

можно добавить без поиска, используя вкладку Добавление

видеоустройства.

Также категорию можно добавить вручную.

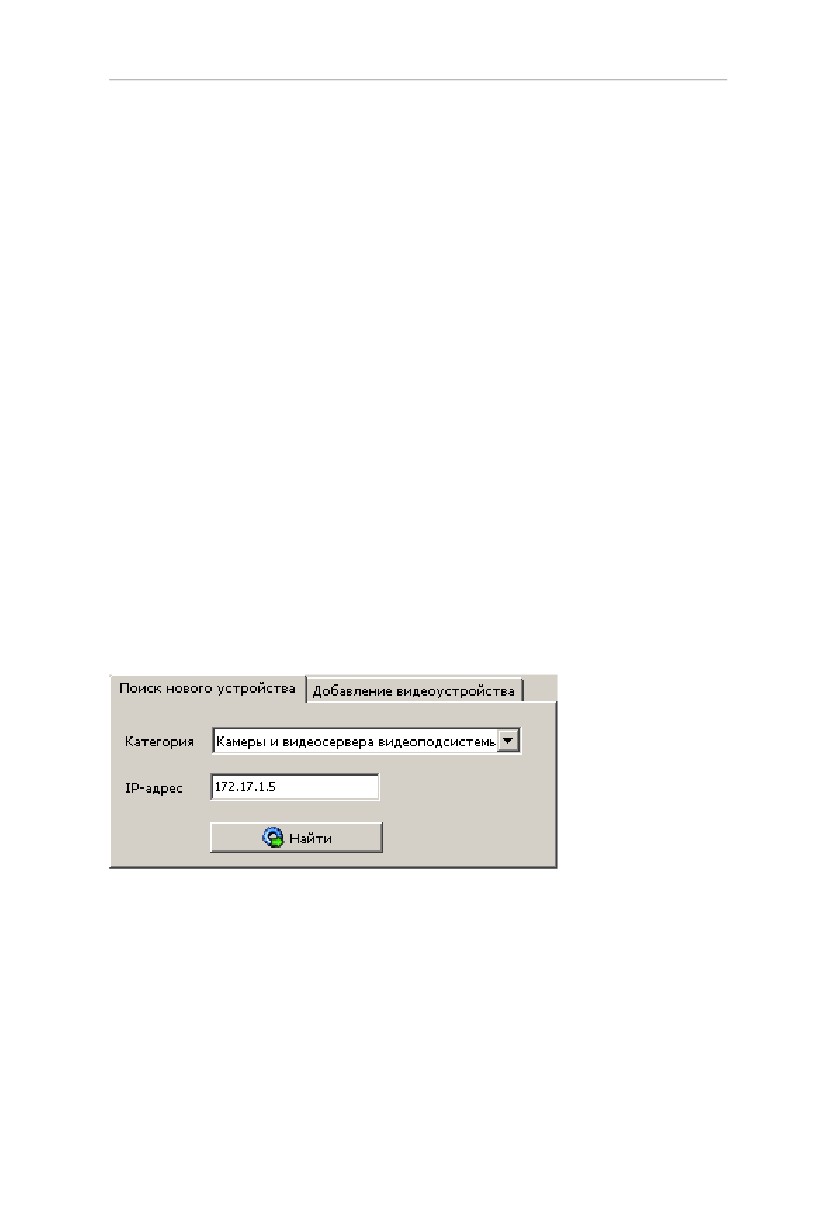

В поле IP-адрес укажите IP-адрес устройства в формате ХХХ.ХХХ.

ХХХ.ХХХ

После задания этих параметров, автоматически становится доступной

кнопка Найти. Щелкните на ней, программное обеспечение проведет

проверку возможности подключения к заданному вами устройству.

105

Единая система PERCo-S-20

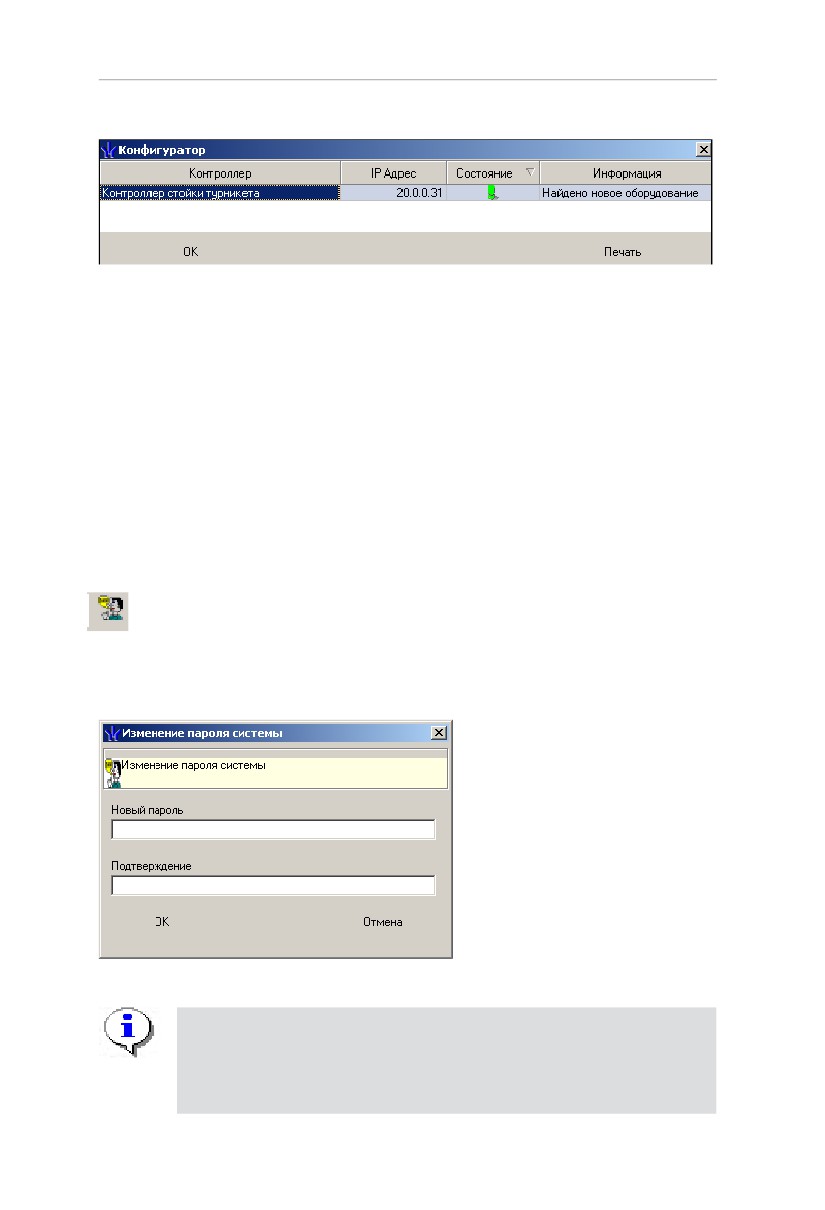

Итоги этой проверки будут отображены в диалоговом окне:

Щелкните на кнопке

«ОК». Найденное оборудование будет

добавлено в конфигурацию системы.

После того, как все контроллеры будут добавлены, перейдите к

описанию параметров их функционирования.

Задание пароля связи с контроллерами

Для защиты контроллеров, входящих в состав системы безопасности,

от несанкционированного доступа по сети Ethernet задается

пароль. Этот пароль используется при установлении связи между

контроллерами системы и программным обеспечением.

Для задания пароля щелкните на кнопке Изменение пароля —

панели функциональных элементов раздела Конфигуратор (при

этом должна быть выделена Система безопасности). Откроется

окна ввода, в котором вводится пароль, а затем дублируется в поле

Подтверждение:

ПРИМЕЧАНИЕ

В качестве символов пароля допустимо использовать

только английских буквы и цифры. Максимальная

длина пароля 10 символов.

106

Расширенное ПО. Руководство администратора

После ввода пароля не забудьте передать измененные параметры!

Изменение сетевых настроек

Каждый контроллер имеет свои собственные настройки в сети, что

упрощает их поиск , подключение друг к другу, обеспечивает связь

между ними.

Для изменения сетевых настроек:

1. Выделите контроллер, чьи сетевые настройки подлежат

изменению.

2. Отключите его.

3. Щелкните на кнопке Изменение сетевых настроек

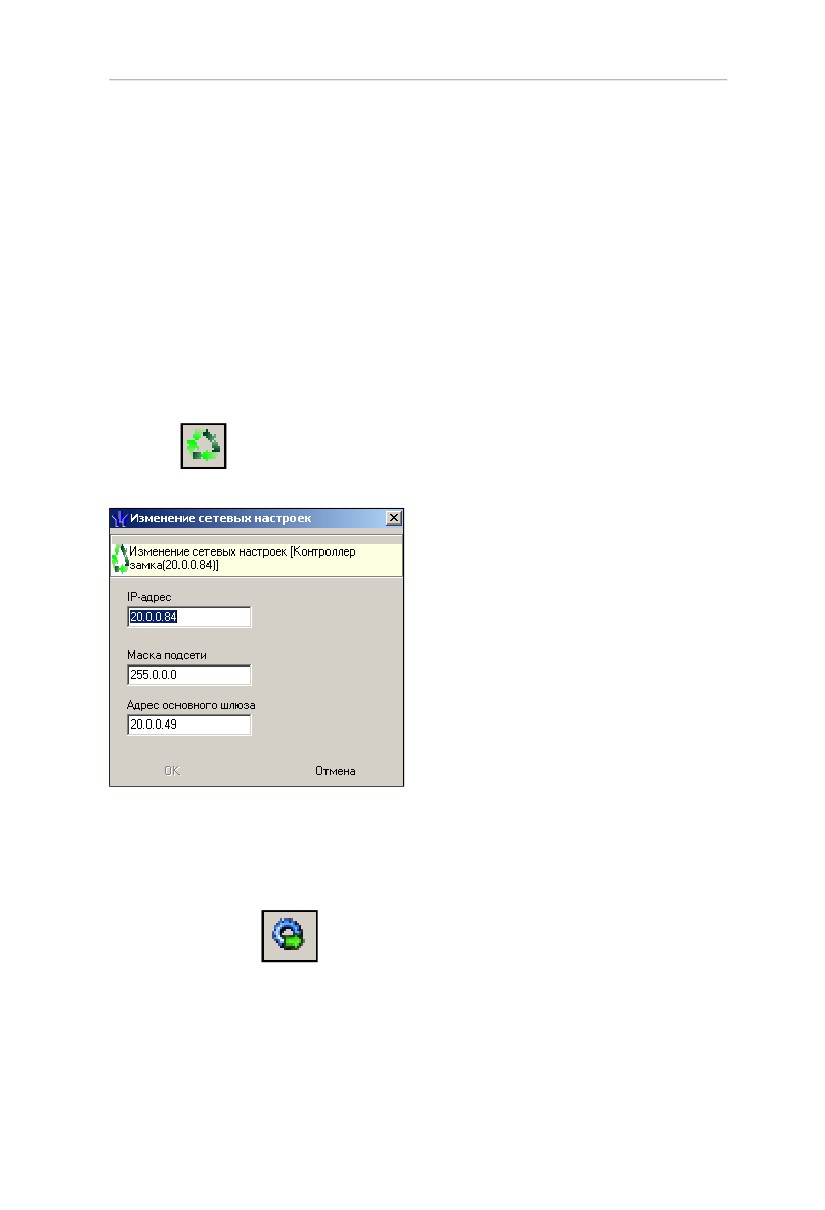

— . Откроется окно:

4. Произведите изменения.

5. Щелкните на кнопке «ОК», а затем передайте измененные

параметры в аппаратуру с помощью кнопки Передать измененные

параметры —

. Сетевые настройки изменятся.

107

Расширенное ПО. Руководство администратора

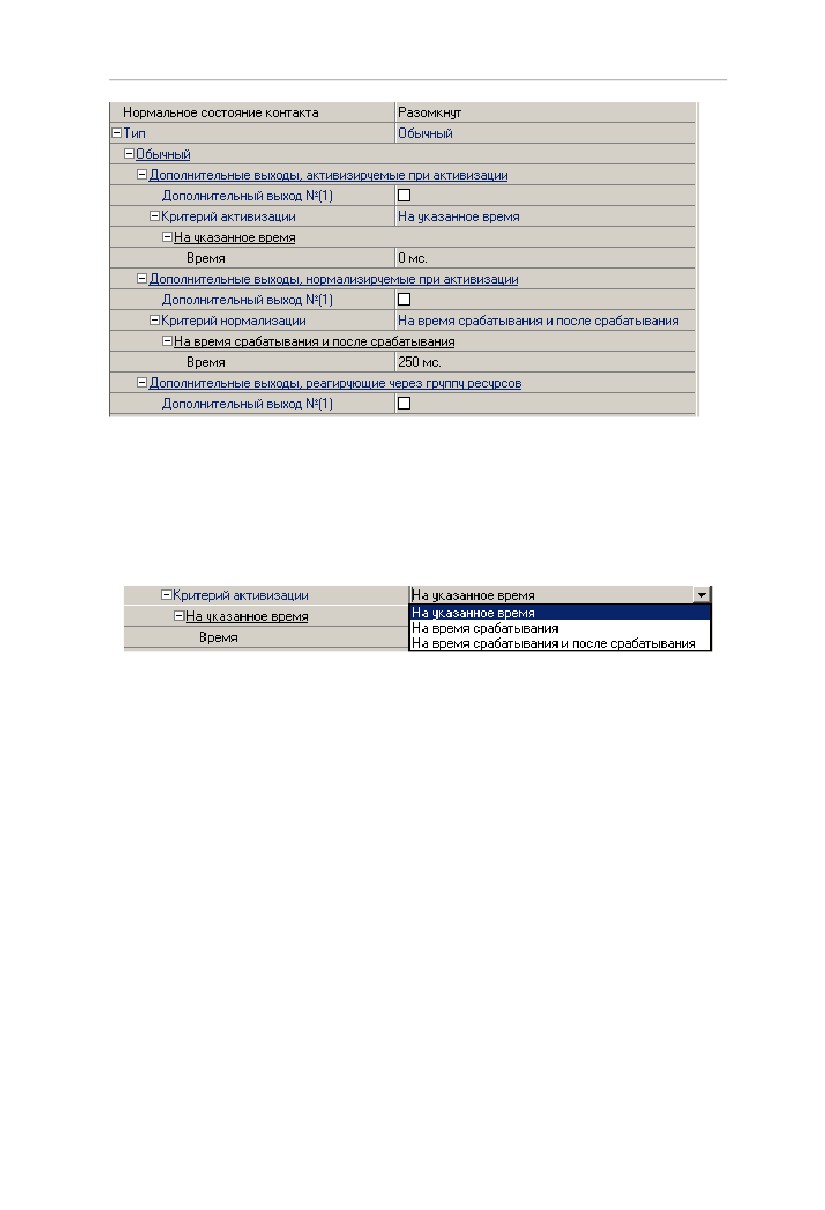

• Дополнительные выходы, активизируемые при активизации.

Этот параметр позволяет указать, какие именно выходы данного

контроллера должны быть активизированы при получении

управляющего сигнала от подключенного к тестовому входу

оборудования. Для выбора отметьте те выходы, которые

должны быть активизированы. Кроме этого, укажите временной

критерий активизации, который может быть трех видов:

٭ На указанное время

- задает время, в течение

которого выбранный релейный выход/выходы будут

активизированы.

٭ На время срабатывания. Выбор данного параметра

определяет, что выбранный релейный выход/выходы будут

активизированы на протяжении всего времени, когда на

входе тестового входа будет присутствовать управляющий

сигнал.

٭ На время срабатывания и после срабатывания. Выбор

данного параметра является комбинацией двух предыдущих.

То есть выбранный релейный выход/выходы будут

109

Единая система PERCo-S-20

активизированы на время, в течение которого на входе

тестового входа будет присутствовать управляющий сигнал

плюс указанное вами время.

• Дополнительные выходы, нормализируемые при активизации.

Этот параметр позволяет указать, какие именно выходы данного

контроллера должны быть нормализованы при получении

управляющего сигнала от подключенного к тестовому входу

оборудования. Для выбора отметьте те выходы, которые

должны быть нормализованы. Задание остальных параметров

нормализации релейных выходов полностью идентично

заданию параметров активизации релейных выходов.

• Дополнительные выходы, реагирующие через группу ресурсов.

Этот параметр указывает те дополнительные выходы, которые

будут активизированы, при условии, что данный тестовый вход

входит в группу ресурсов.

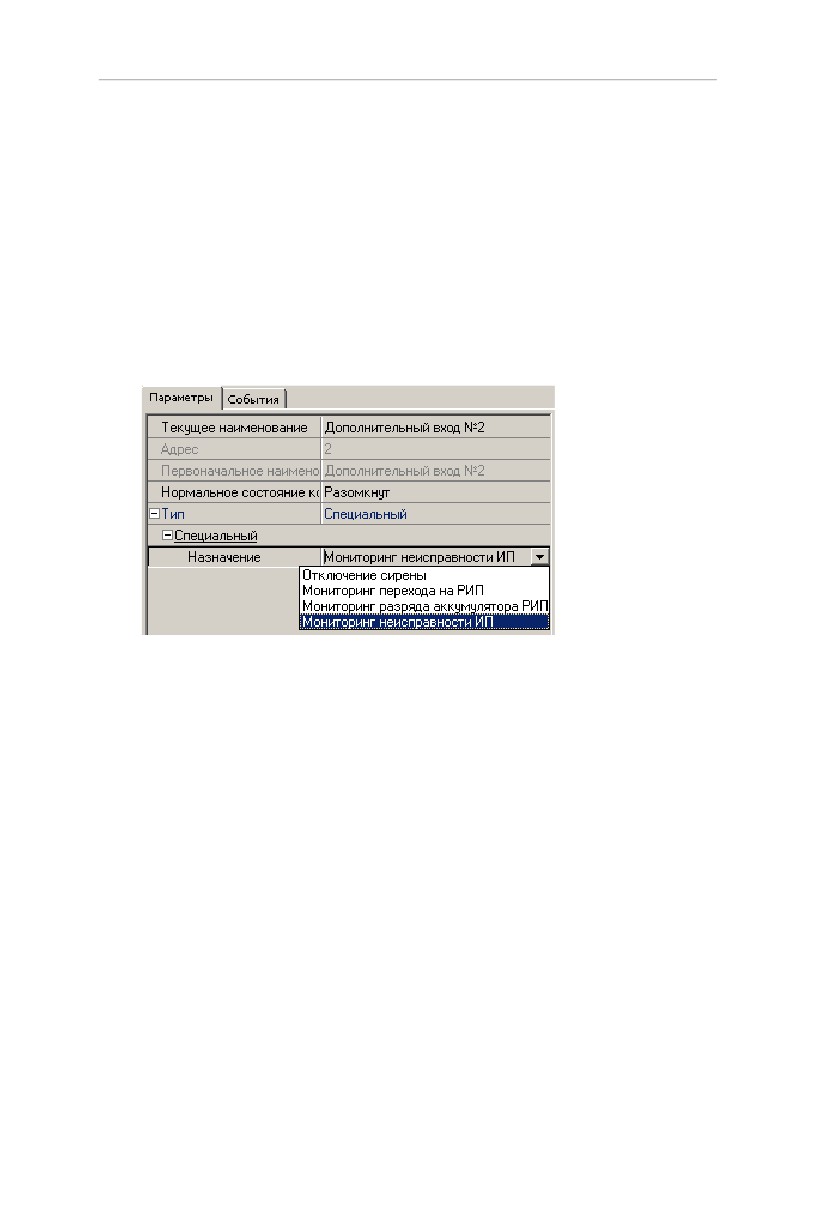

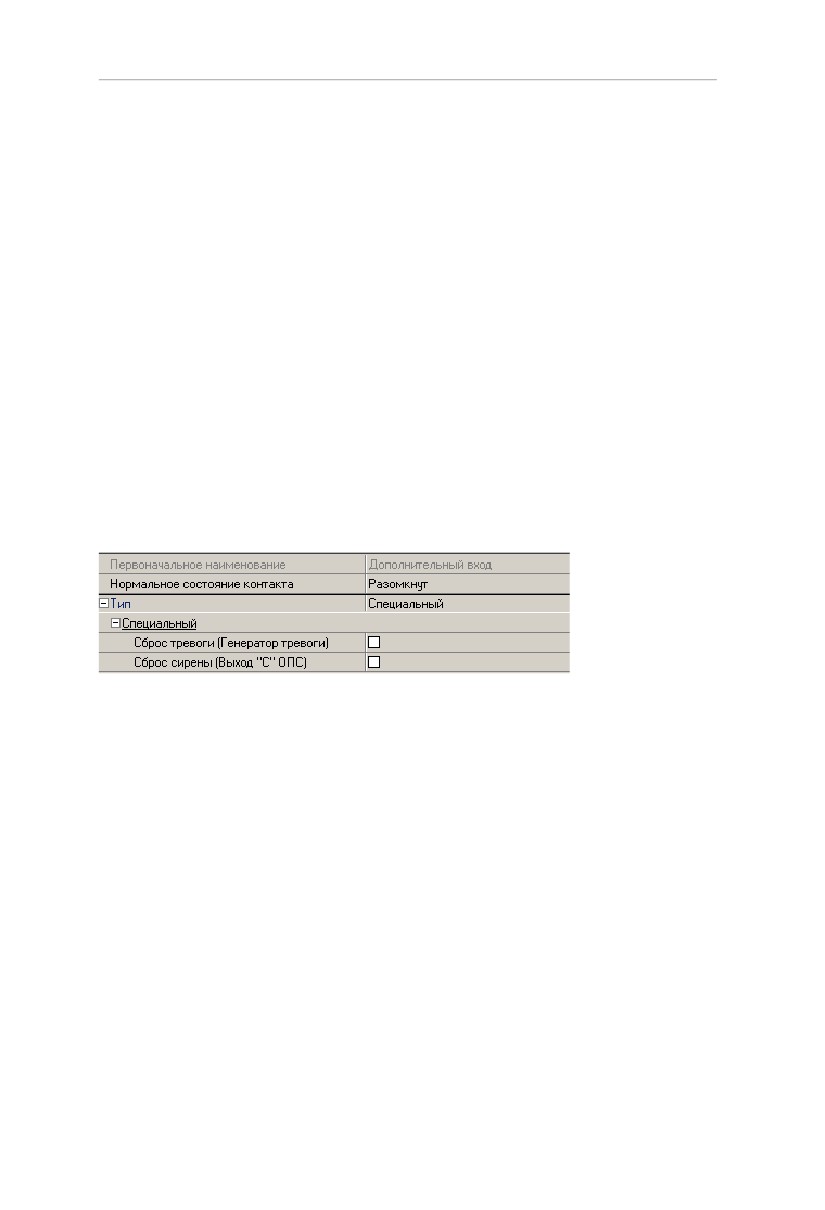

4. Тип входа - Специальный. Предназначен для автономного

сброса тревоги в состоянии

«Тревога как СКУД» либо

выключения сирены в состоянии «Тревога как ОПС».

Если выбранный вход используется как вход автономного сброса

тревоги, укажите, какой тип тревоги будет сбрасываться при

поступлении управляющего сигнала на тестовый вход.

Возможны два варианта:

٭ Сброс тревоги

(Генератор тревоги). В этом случае при

возникновении тревоги из-за ситуации, описанной в генераторе

тревоги, получение управляющего сигнала на выбранный

тестовый вход приведет к ее сбросу.

٭ Сброс сирены (Выход «С» ОПС). Аналогично предыдущему, но

будет выключена сирена, подключенная к выходу «С» ОПС.

Релейный выход

Каждый контроллер, входящий в систему безопасности PERCo-

S-20, в зависимости от своего типа имеет от одного до шести

дополнительных релейных выходов.

110

Расширенное ПО. Руководство администратора

Дополнительные релейные выходы могут быть использованы для

управления любым дополнительным оборудованием в рамках

системы безопасности. Технические параметры релейных выходов

для каждого типа контроллеров приведены в техническом описании

системы безопасности.

Выход №4 и №7 для CL-02 и CL-03, которые на самом деле есть

звуковые оповещатели, и использовать их для других целей

проблематично. В техническом описании они идут обособлено, а в

ПО определяются как обычные выходы

В зависимости от структуры системы устройства, подключенного

к описываемому релейному выходу, и его алгоритма работы

существуют следующие варианты описания параметров работы

релейных выходов:

1. При условии, что к данному релейному выходу не подключено

никакое дополнительное оборудование, менять параметры

работы релейного выхода не нужно.

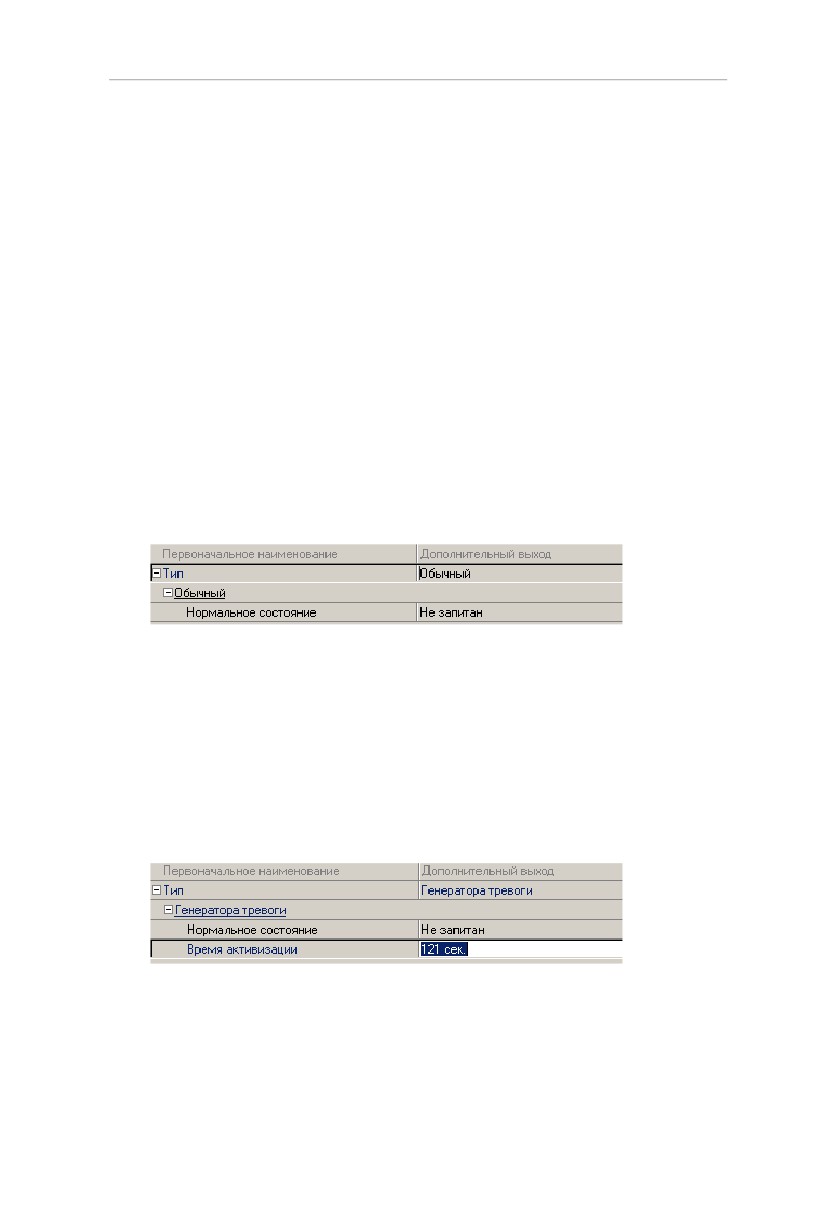

2. Тип релейного выхода - Обычный.

Этот параметр указывает, что к данному релейному выходу

подключено дополнительное оборудование, логика управления

которым описывается через описание других устройств

системы (за исключением генератора тревоги). Так же укажите

нормальное состояние контактов для данного релейного

выхода. Существуют два варианта - запитан/не запитан. Этот

параметр определяет состояние контактов реле при отсутствии

на нем активизирующих воздействий.

3. Тип релейного выхода - Выход генератора тревоги.

В этом случае решение об активизации релейного выхода

принимается исключительно контроллером в соответствии

с параметрами, указанными в его генераторе тревоги. Этот

релейный выход будет использоваться исключительно для

индикации перехода контроллера в состояние «Тревога». Так

111

Единая система PERCo-S-20

же укажите нормальное состояние контактов для данного

релейного выхода. Существуют два варианта

- запитан/не

запитан. Этот параметр определяет состояние контактов реле

при отсутствии на нем активизирующих воздействий. Кроме

этого, укажите время активизации релейного выхода, время,

до истечения которого релейный выход не изменит своего

состояния. Как правило, в этом случае к такому релейному

выходу подключают тревожный оповещатель

(сирена,

проблесковая лампа).

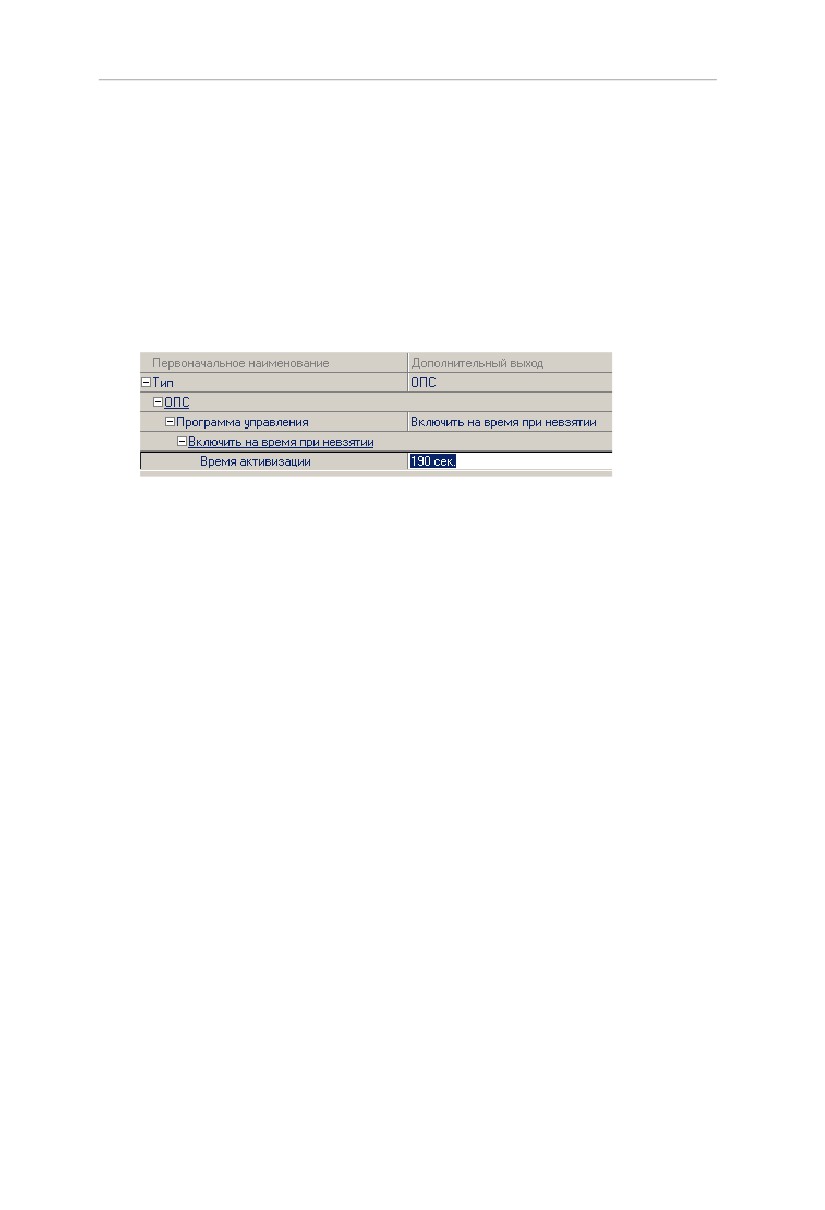

4. Тип релейного выхода - ОПС.

В этом случае релейный выход предназначен для управления

СО, ЗО, а так же для передачи тревожных извещений на

ПЦН при активизации ШС, тестовых входов или контакта ИУ,

входящих в группу ресурсов.

Программа управления задает логику работы контроллера

по управлению этим релейным выходом. Вид программы

выбирается из выпадающего списка.

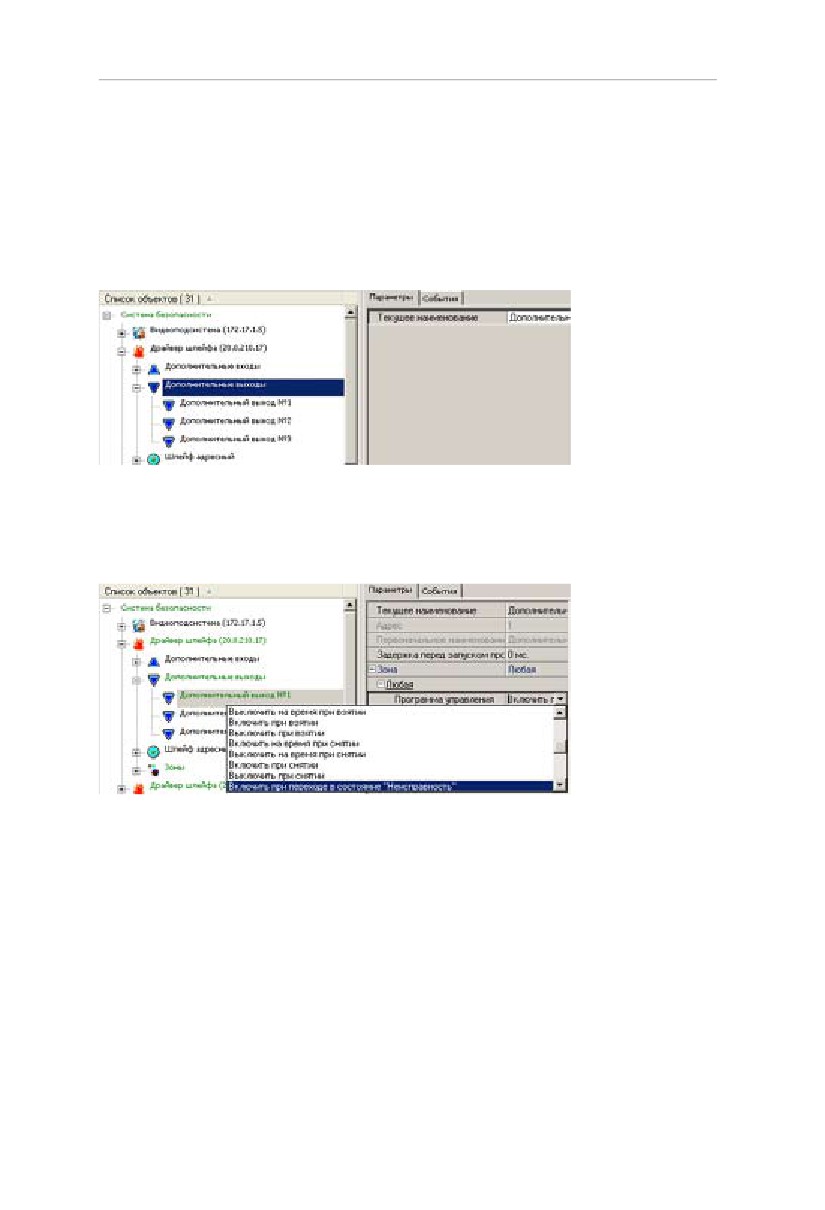

Возможны следующие варианты программ управления

релейным выходом:

٭ Не управлять. Релейный выход не используется как

элемент системы охранной сигнализации.

٭ Включить при тревоге. В случае возникновения тревоги

произойдет замыкание контакта релейного выхода.

٭ Выключить при тревоге. В случае возникновения тревоги

произойдет размыкание контакта релейного выхода.

٭ Включить на время при тревоге. В случае возникновения

тревоги произойдет замыкание контакта релейного выхода

на время указанное в параметре время активизации.

٭ Выключить на время при тревоге. В случае возникновения

тревоги произойдет размыкание контакта релейного выхода

на время указанное в параметре время активизации.

٭ Мигать из состояния выключено при тревоге. В этом

случае в ситуации отсутствия тревоги контакты релейного

112

Расширенное ПО. Руководство администратора

охрану.

٭ Выключить на время при невзятии

- программа

управления, указывающая на необходимость разомкнуть

контакты релейного выхода при невозможности взятия

шлейфа на охрану.

ПРИМЕЧАНИЕ

При установке типа релейного выхода как ОПС или

генератора тревоги, попытка активировать или

нормализовать этот выход из Управления устройствами

и мнемосхемой приведет к ошибке - «Несоответствие

типа ресурса».

Исполнительное устройство

Каждый контроллер управления доступом, входящий в систему

безопасности PERCo-S-20, может управлять одним исполнительным

устройством. Тип исполнительного устройства определяется

типом контроллера. Так как контроллер не может автоматически

определить параметры функционирования исполнительного

устройства, они задаются администратором. Для этого выберите

исполнительное устройство у контроллера. В правой части в

панели параметров будут отображены все возможные параметры

функционирования.

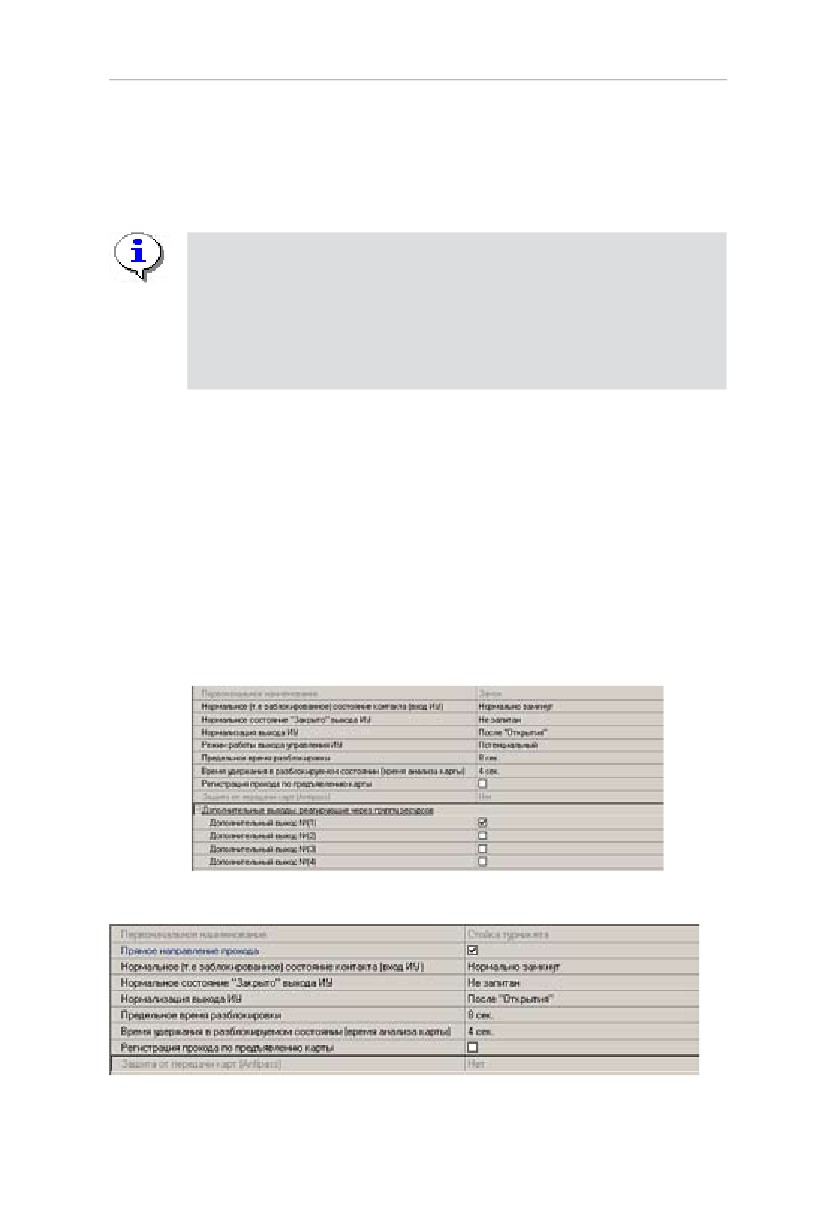

Для контроллера управления замком:

Для контроллера управления турникетом:

115

Расширенное ПО. Руководство администратора

сотрудников и факт открытие \закрытие двери игнорируется.

8. Защита от передачи карт задает режим работы

контроллера с локальным контролем за повторным входом.

При отмеченной опции, контроллер будет блокировать попытки

повторного входа/выхода.

9. Дополнительные выходы, реагирующие через группу

ресурсов. Параметр указывает, должны ли активизироваться

дополнительные выходы при условии, что исполнительное

устройство входит в группу ресурсов.

10. Прямое направление прохода (только для контроллеров

управления турникетом). Данный параметр определяет, в какую

сторону будет разблокирован турникет при предъявлении

карты к первому считывателю контроллера.

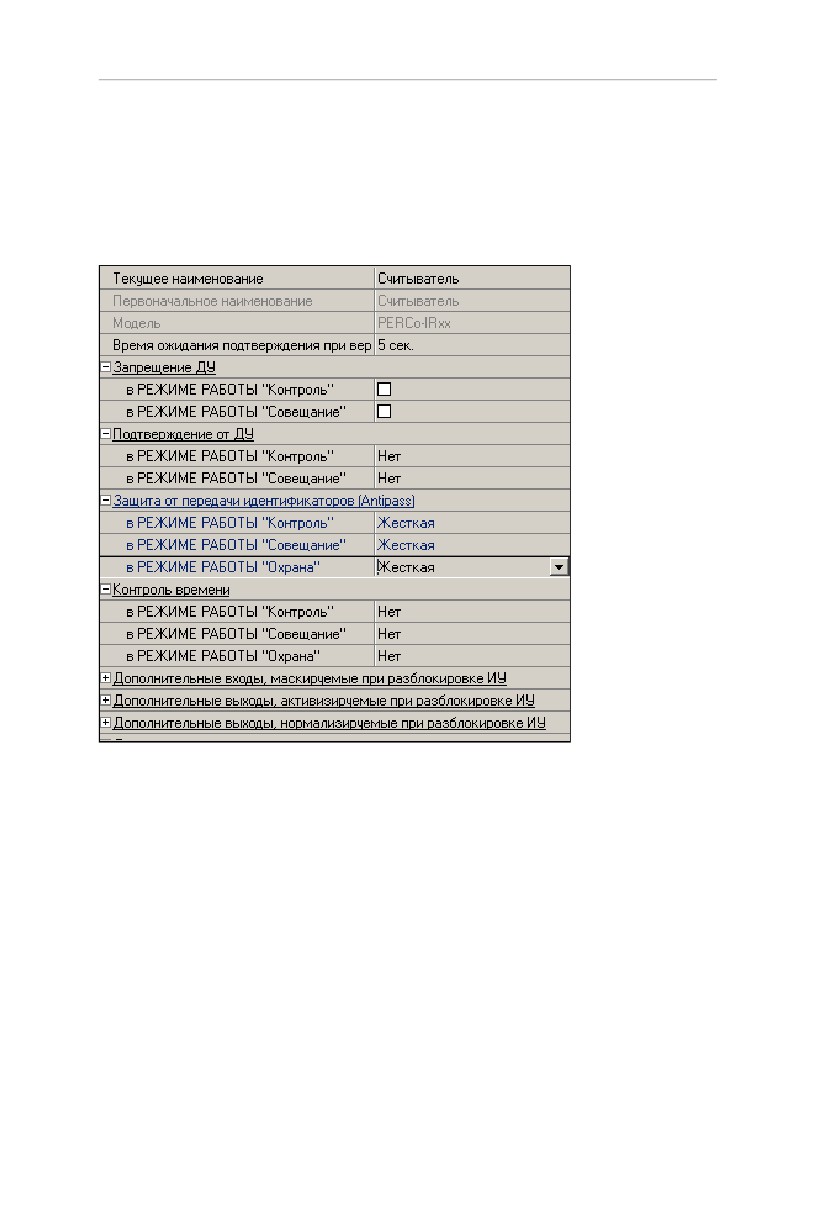

Считыватель

В зависимости от типа используемого контроллера количество

считывателей может быть от одного до двух. Так же считыватель

может быть уже интегрирован в корпус контроллера.

Задание параметров функционирования считывателей фактически

определяет порядок и условия работы контроллера при

предъявлении карты доступа. Часть параметров считывателя

определяют параметры разрешения прохода в направлении

контролируемым данным считывателем.

117

Единая система PERCo-S-20

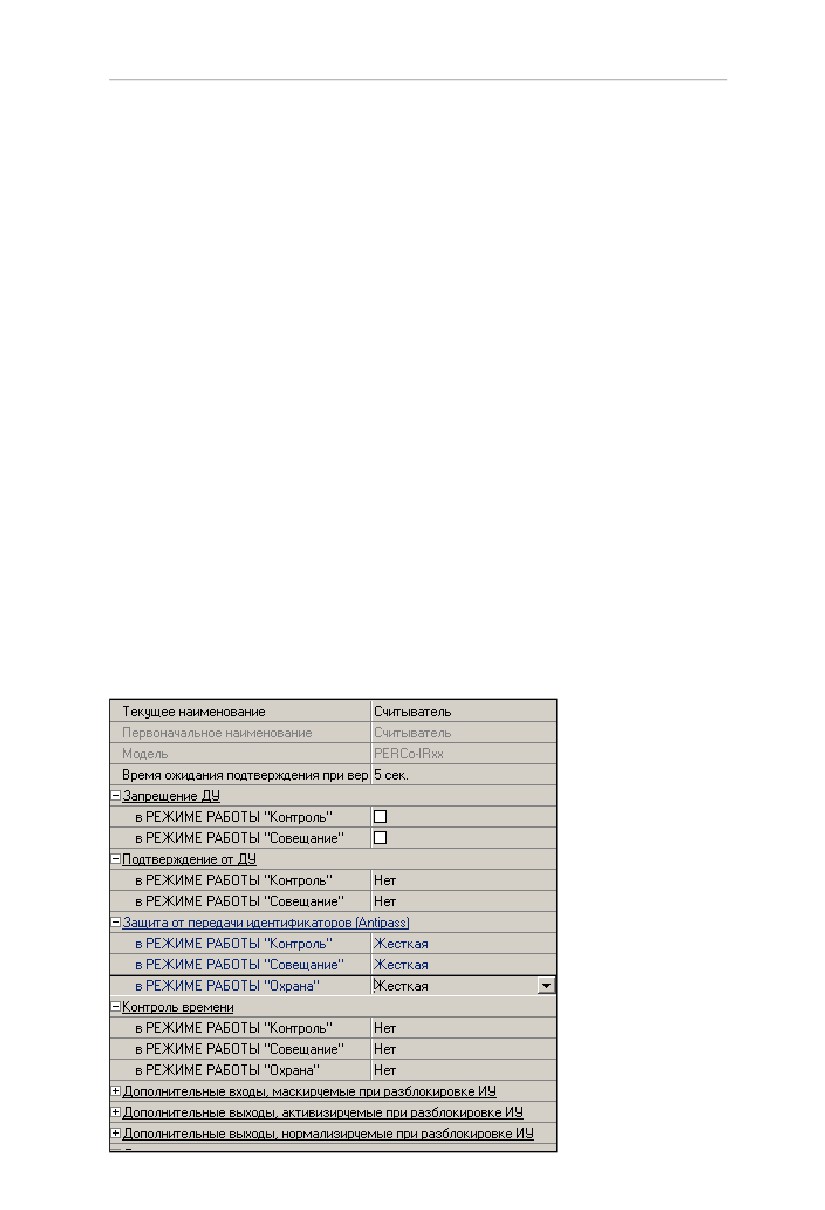

1. Время ожидания подтверждения от верификации

- временной параметр, который устанавливает время, в

течение которого контроллер будет ожидать поднесения

комиссионирующей

карты

или

подтверждения

от

верифицирующего устройства. В качестве верифицирующего

устройства может быть использовано ДУ контроллера или

программное обеспечение.

2. Запрещение ДУ - параметр, который дает возможность

запретить работу ДУ контроллера по разблокировке ИУ в

направлении работы данного считывателя в выбранных

режимах доступа. При выборе данного параметра произвести

разблокировку ИУ в этом направлении в выбранных режимах

доступа будет невозможно.

3. Подтверждение от ДУ - при помощи этого параметра

можно указать, что в выбранных режимах доступа при

поднесении карты к этому считывающему устройству проход

будет разрешен только после получения подтверждения от

ДУ.

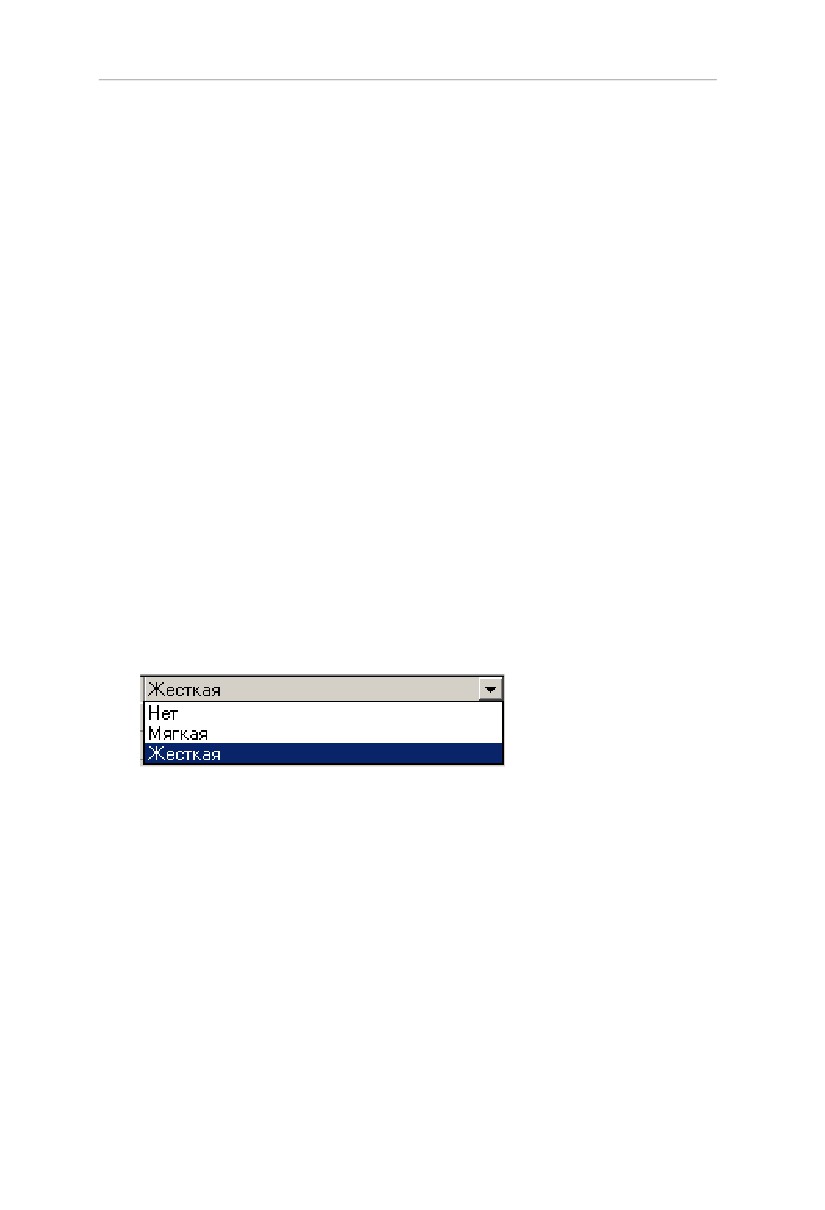

4. Защита от передачи карт - параметр, который позволяет

определить реакцию контроллера в случае попытки повторного

прохода без предварительного прохода в обратную сторону.

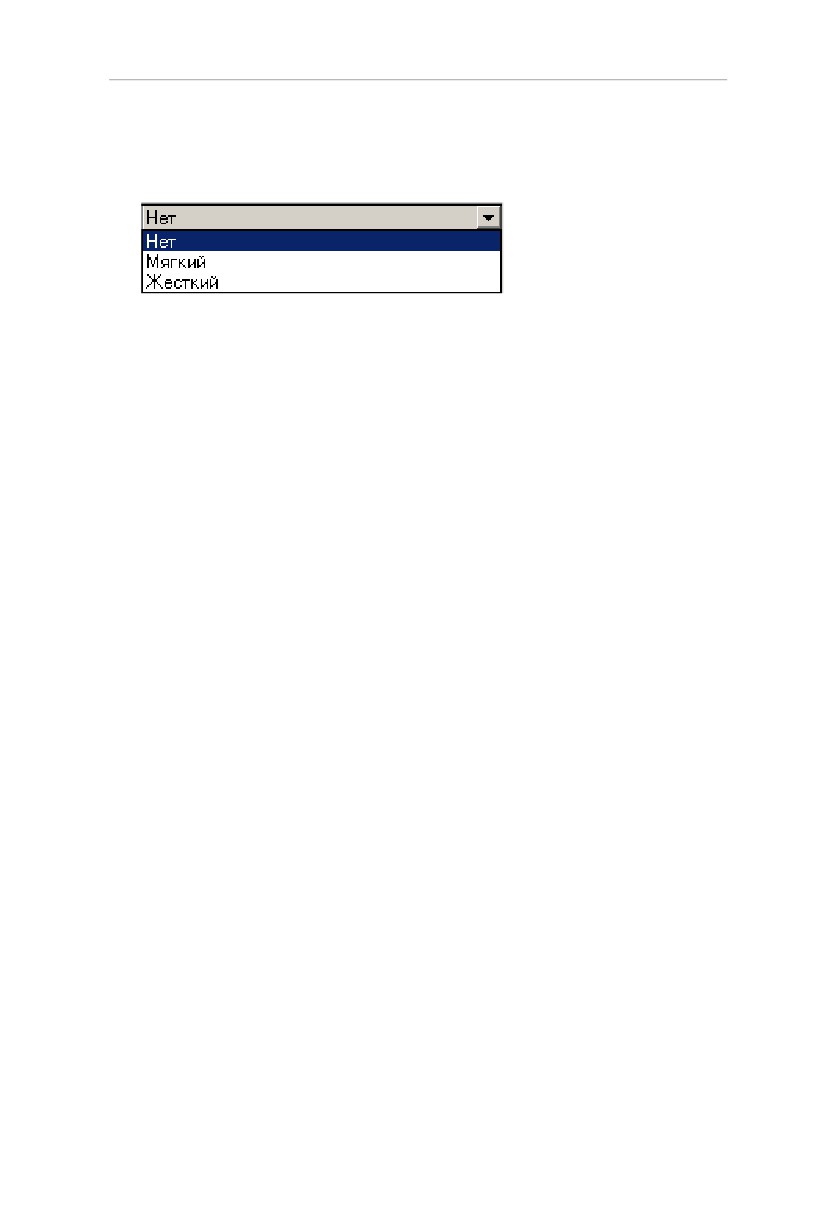

Для каждого из указанных режимов работы контроллера можно

выбрать один из вариантов работы:

٭ Нет - контроллер не будет запрещать двойные проходы

по выбранному считывателю.

٭ Мягкая - контроллер разрешит повторный проход по

карте, предъявленной к выбранному считывателю, но при

этом в журнале мониторинга будет отображено сообщение

о проходе с нарушением зональности.

٭ Жесткая - контроллер запретит попытку двойного прохода

при предъявлении карты к выбранному считывателю.

При этом в журнал мониторинга и журнал регистрации

будет записано событие о запрете прохода по причине

нарушения зональности.

5. Контроль времени - параметр, который позволяет задать

118

Расширенное ПО. Руководство администратора

реакцию контроллера на предъявление карты с учетом текущего

времени, дня недели и так далее. Контроль времени задается

отдельно для указанных режимов доступа и может иметь

следующие значения:

٭ Нет - при выборе этого значения контроллер не будет

учитывать текущее время и дату с временными параметрами

доступа карты для разрешения прохода по предъявленной

карте.

٭ Мягкий - при выборе этого параметра контроллер

разрешит доступ по предъявленной карте, но проведет

сравнение текущего времени и даты с временными

параметрами доступа предъявленной карты. В случае

их нарушения запишет в журнал мониторинга событие о

проходе с нарушением времени.

٭ Жесткий - при выборе этого параметра контроллер

проведет сравнение текущего времени и даты с временными

параметрами доступа предъявленной карты. В случае их

совпадения, то есть владелец карты не нарушает режим

доступа, контроллер разрешит проход через исполнительное

устройство. В случае их нарушения запретит проход и

запишет в журналы мониторинга и регистрации событие о

запрете прохода в связи с нарушением времени.

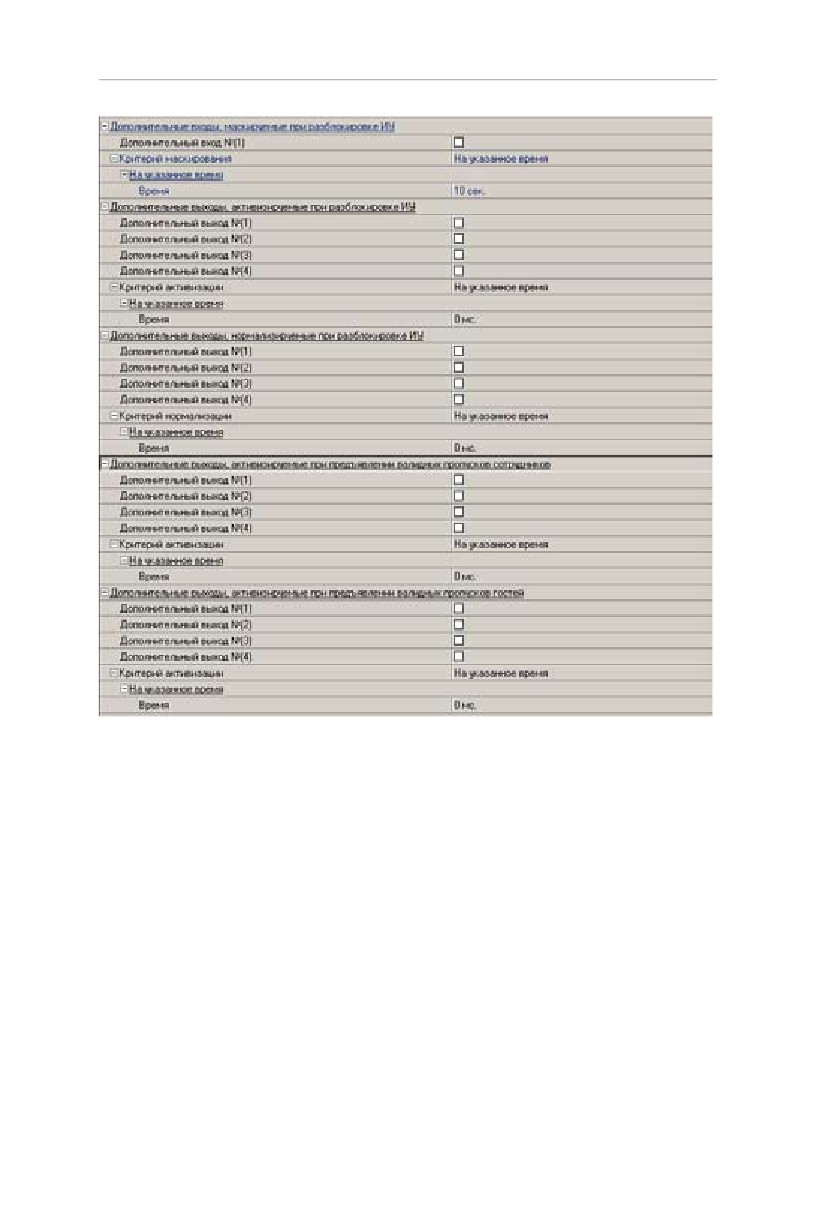

Кроме перечисленных выше параметров можно указать

дополнительные параметры, влияющие на действия контроллера

при поднесении карты:

119

Единая система PERCo-S-20

1.

Дополнительные входы, маскируемые при

разблокировке ИУ. Параметр позволяет указать те входы

контроллера, информация об активизации которых не будет

восприниматься контроллером в течение указанного времени при

разблокировке ИУ. Как правило, данный параметр используется

120

Единая система PERCo-S-20

системы могут как приводить к генерации тревоги, так и

восприниматься как нормальный режим работы.

Для выделения событий, которые должны приводить к генерации

тревоги в системе, и соответствующего управления выделенным

выходом тревоги

(один из релейных выходов) определите

следующие параметры:

1. Генерация тревоги при предъявлении идентификатора.

Этот параметр позволяет указать будет ли контроллер

автоматически генерировать тревожное событие и переходить

122

Единая система PERCo-S-20

Шлейф сигнализации

Контроллеры имеют возможность подключения стандартных

шлейфов охранной сигнализации. Использование охранного

шлейфа позволяет системе безопасности контролировать не только

вход в помещение, но и внутренний объем помещения, открывание

окон и так далее за счет подключения дополнительных охранных

датчиков.

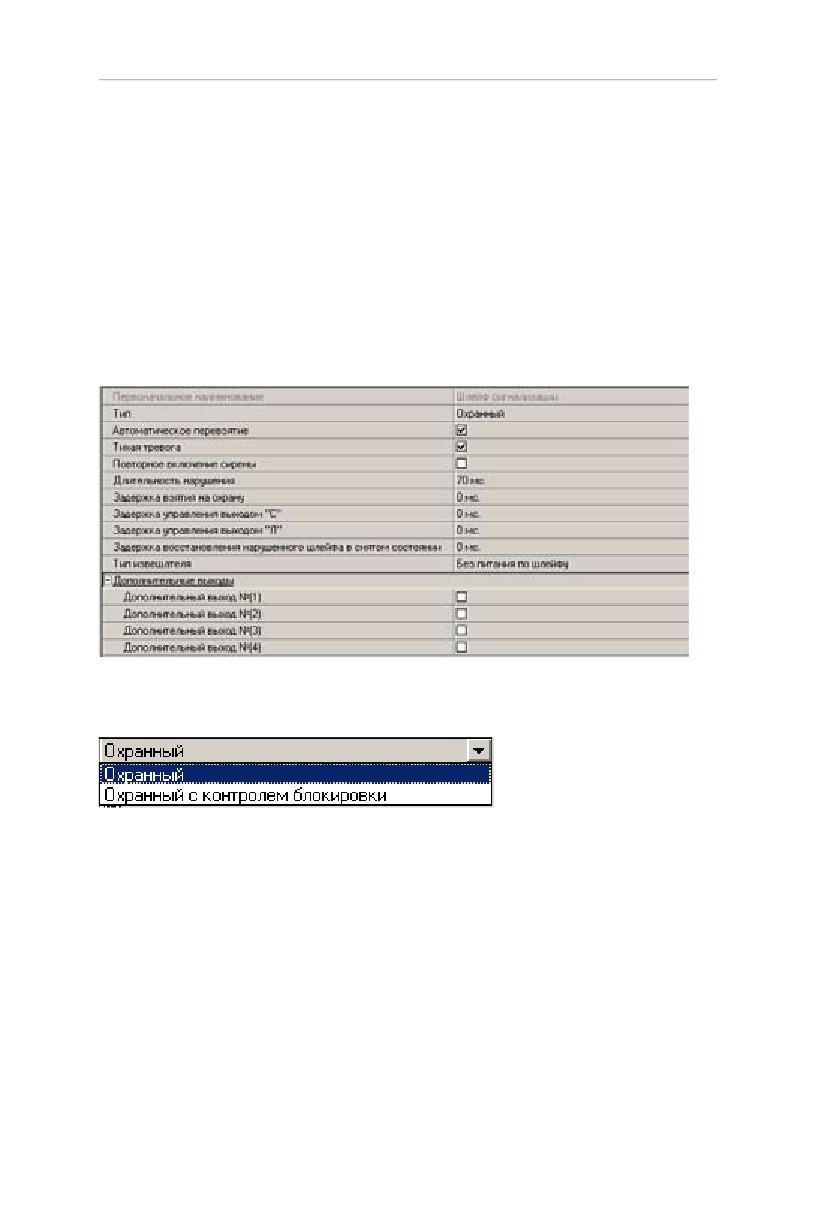

Для задания параметров работы шлейфа сигнализации выберите

в дереве объектов интересующий шлейф сигнализации. В

панели параметров отобразятся соответствующие параметры

функционирования:

1. Тип. Дает возможность указать тип шлейфа охранной

сигнализации.

٭ Охранный

٭ Охранный с контролем блокировки

2. Автоматическое перевзятие. При включенной опции,

при постановке на охрану шлейфа охранной сигнализации, в

случае невозможности взятия шлейфа на охрану, контроллер

автоматически будет пытаться взять шлейф на охрану

повторно.

3. Тихая тревога. При включении этой опции, если в состав

шлейфа включены дополнительные релейные выходы,

124

Расширенное ПО. Руководство администратора

работающие по программам «Сирена» или «Лампа», то эти

программы не будут активизированы.

4. Повторное включение сирены. Параметр указывает,

должен ли контроллер повторно включить сирену при условии

повторного нарушения шлейфа.

5. Длительность нарушения. Временной параметр, в течение

которого нарушение шлейфа не будет считаться тревожным.

6. Задержка взятия на охрану - интервал времени, по

истечению которого контроллер начнет анализировать

состояние шлейфа охранной сигнализации для постановки на

охрану. Как правило, это время устанавливают отличным от

нуля в ситуации, когда место постановки на охрану находится

так же под контролем этого шлейфа. И после постановки на

охрану необходимо время для того, чтобы покинуть охраняемое

помещение.

7. Задержка управления выходом «С» - указывает время в

течении которого контроллер не будет активизировать выход с

программой управления «Сирена» после нарушения шлейфа.

8. Задержка управления выходом «Л» - указывает время в

те чении которого контроллер не будет активизировать выход

с программой управления «Лампа» после нарушения шлейфа.

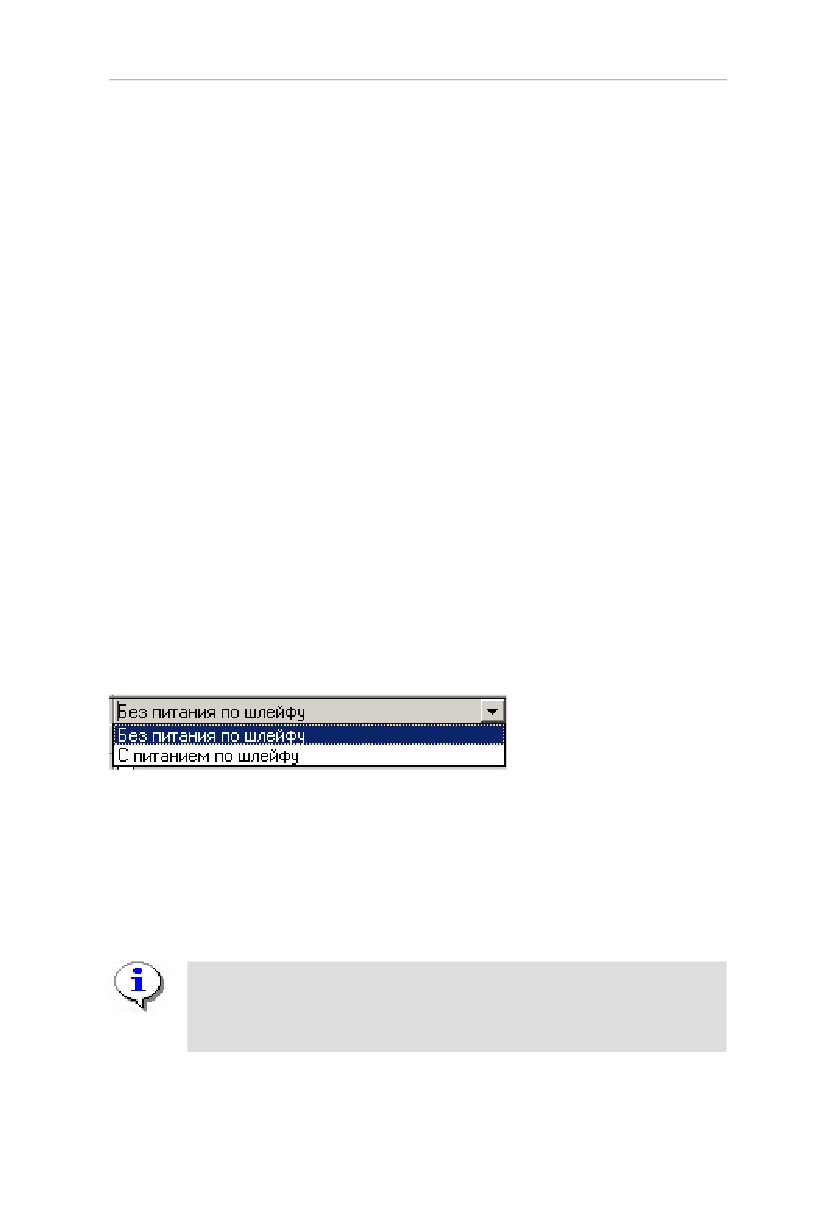

9. Тип извещателя - контроллер поддерживает работу с

двумя типами извещателей по питанию:

٭ Без питания по шлейфу

٭ С питанием по шлейфу

10. Дополнительные выходы. Дополнительные выходы

этого контроллера, которые будут использованы в соответствии

с указанной у них программой.

ПРИМЕЧАНИЕ

Могут быть задействованы только выходы, у которых в

качестве типа указан тип «ОПС».

125

Единая система PERCo-S-20

Группы ресурсов

Группа ресурсов - логическая структура, которая позволяет создать

комбинации ресурсов контроллера, которые будут ставиться на

охрану в зависимости от прав пользователя системы.

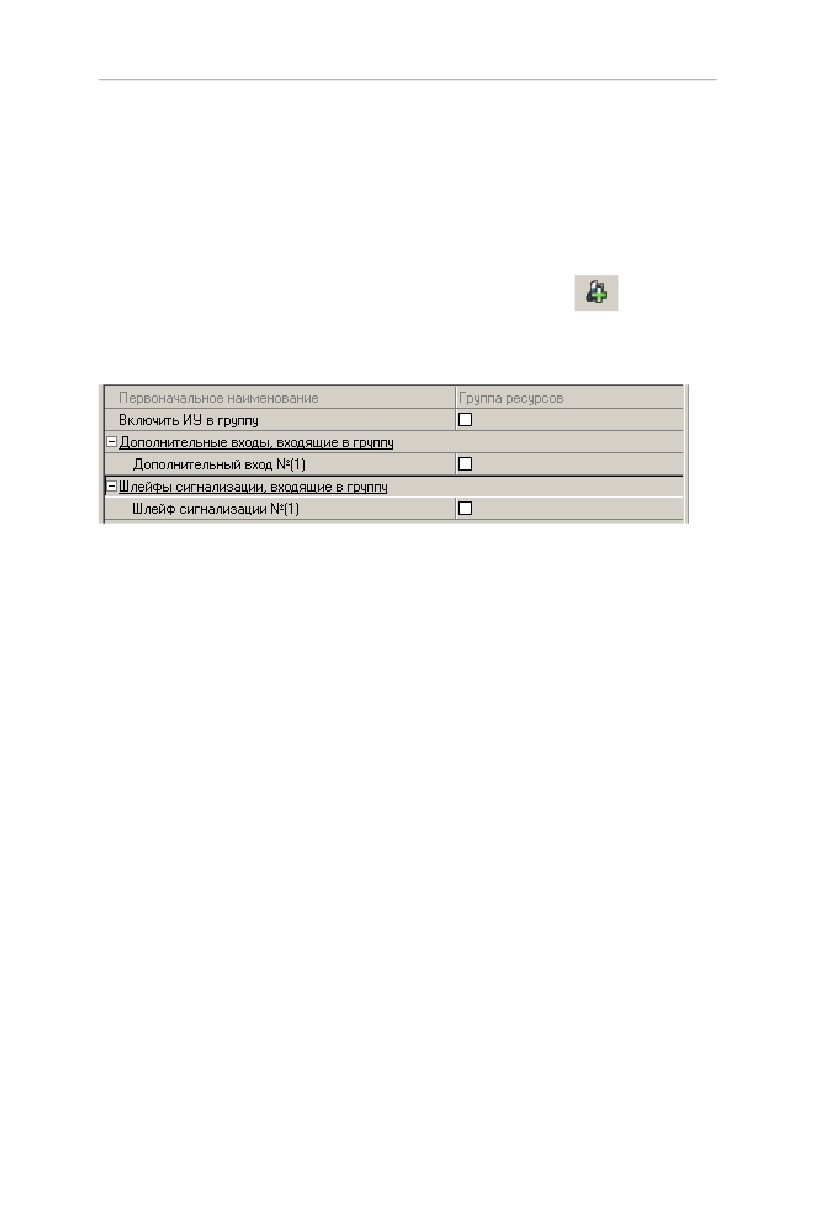

Для добавления группы ресурсов выделите группу ресурсов у

интересующего контроллера и щелкните на кнопке

. В дереве

объектов выделенного контроллера отобразится дополнительная

группа ресурсов. Выбрав ее, можно задать ее параметры:

1. Включить ИУ в группу. Параметр, указывающий на то,

входит ли исполнительное устройство в эту группу. То есть,

если исполнительное устройство добавлено в группу, при

постановке на охрану контроллер будет контролировать его

состояние. В противном случае открытие двери не будет

приводить к возникновению тревоги после постановки группы

ресурсов на охрану. Это может быть использовано в том

случае, когда ресурсы контроллера используются не только

для контроля помещения, доступ в которое он контролирует.

2. Дополнительные входы, входящие в группу. Параметр

позволяет указать дополнительные входы контроллера,

которые будут так же контролироваться контроллером при

постановке группы ресурсов на охрану.

3. Шлейфы сигнализации, входящие в группу. Параметр

позволяет указать, какие шлейфы сигнализации входят в

выбранную группу ресурсов.

Задание реакции на события

Единая

система

безопасности

PERCo-S-20

позволяет

автоматизировать реакцию на происходящие события в системе.

Кроме возможности указания перекрестных ссылок (активизация

выхода при срабатывании тестового входа, возможность

126

Единая система PERCo-S-20

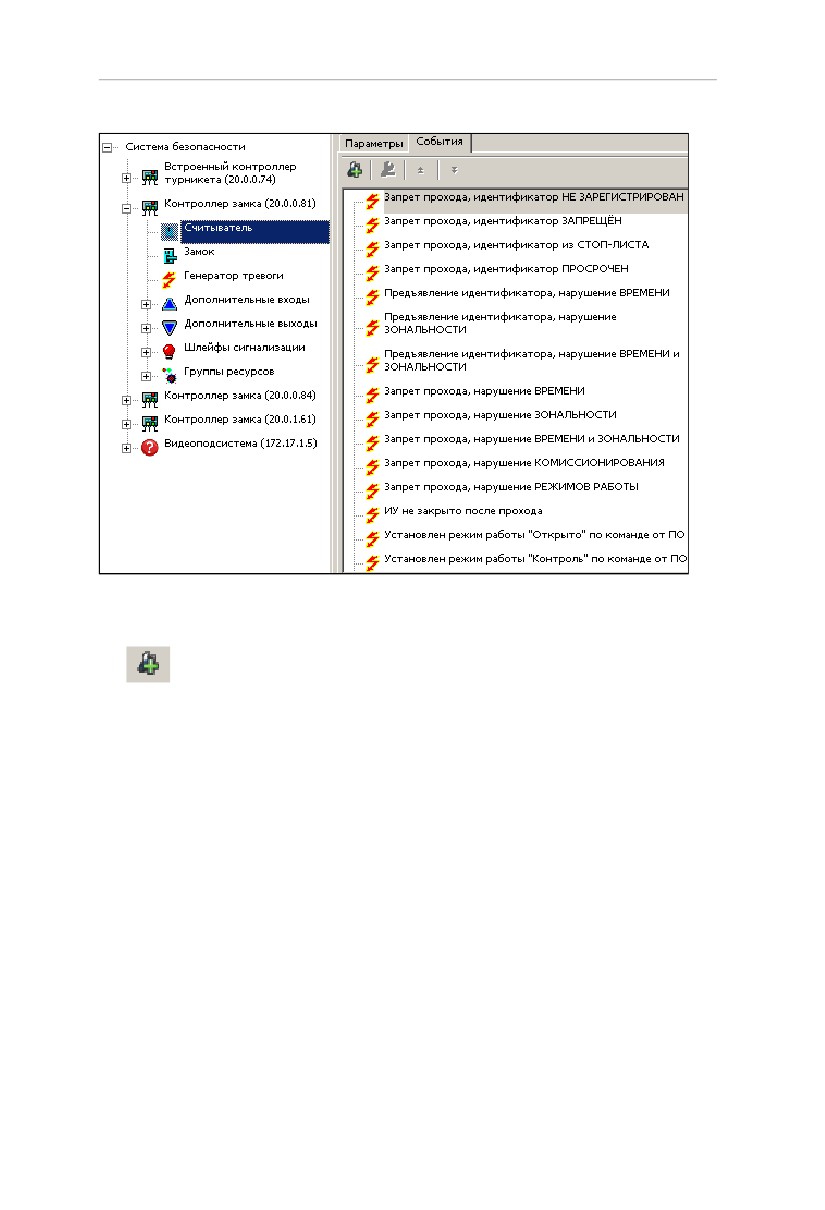

«Запрет прохода, идентификатор из СТОП - листа»:

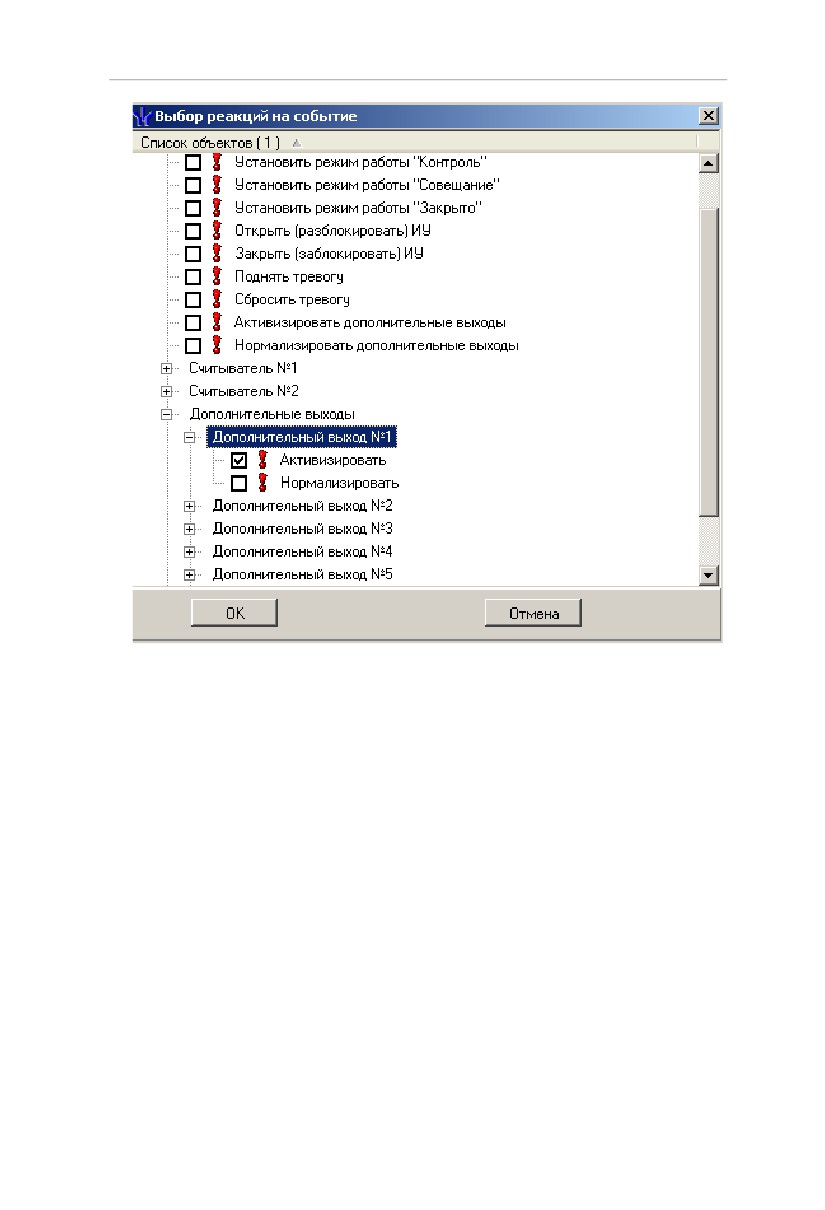

Далее щелкните на кнопке Добавить реакцию на событие

—

В открывшемся диалоговом окне выберите релейный выход, к

которому подключен оповещатель, и щелкните на кнопке «ОК».

128

Расширенное ПО. Руководство администратора

Этими действиями вы уже указали, что при предъявлении

идентификатора, добавленного в СТОП

- лист, необходимо

активизировать оповещатель.

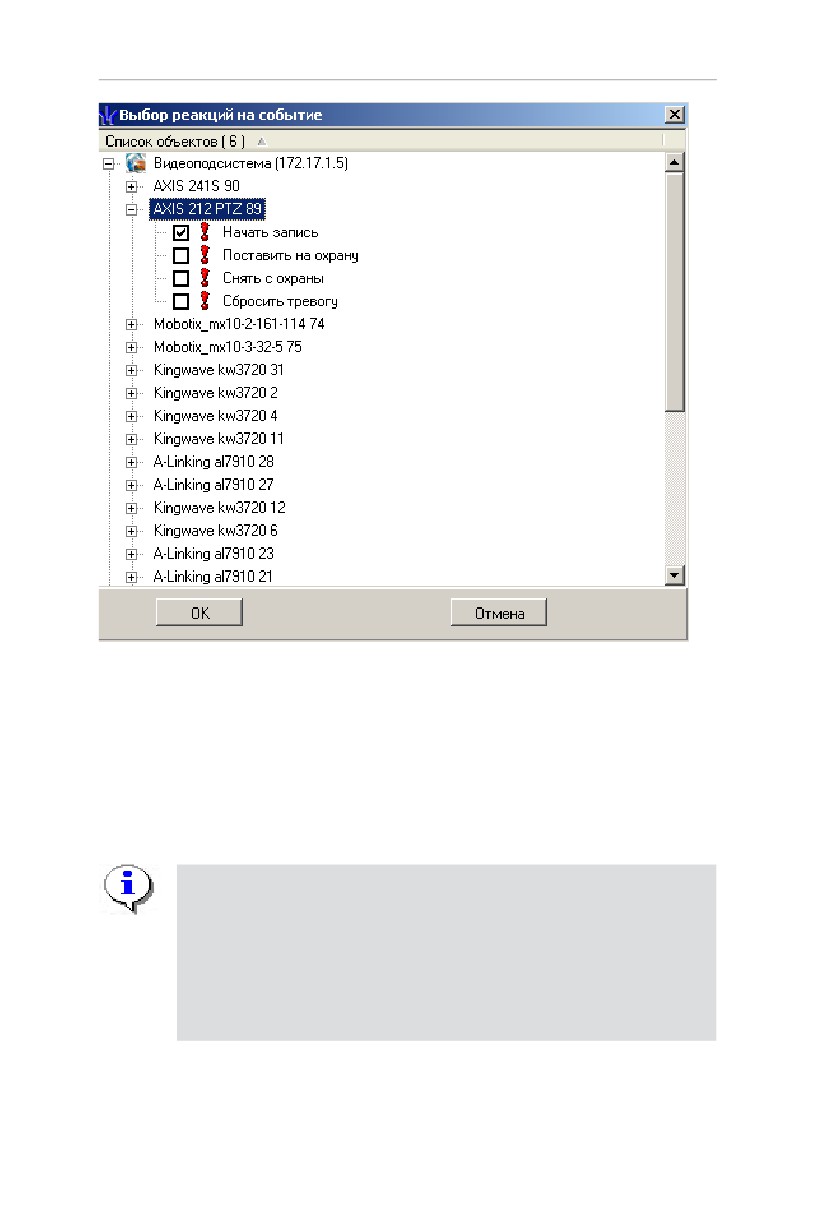

Далее выберите в дереве объектов Видеоподсистему и камеру,

которая установлена в месте предъявления карты доступа, и

отметьте команду Начать запись:

129

Единая система PERCo-S-20

Щелчком на кнопке «ОК» сохраните эти данные. Далее сохраните

все внесенные изменения и передайте измененные параметры в

аппаратуру.

Аналогичным образом при помощи описанного механизма задания

реакций системы на происходящие события вы можете создать

любые комбинации действий и ответных действий, необходимые

вам для корректной работы системы безопасности на вашем

предприятии.

ПРИМЕЧАНИЕ

Так как заданные алгоритмы работы выполняются

автоматически, будьте очень внимательны! Не

создавайте

циклических

ссылок!

Остановить

выполнение алгоритма можно будет только внесением

изменений в конфигурацию системы и повторной

передачей параметров!

130

Единая система PERCo-S-20

Ниже будет приведено описание параметров функционирования

устройств, входящих в состав драйвера шлейфа.

Дополнительные входы

Драйвер шлейфа в своем составе имеет два дополнительных

входа, которые могут быть использованы для подключения

дополнительного оборудования, влияющего на работу системы

пожарной сигнализации.

Дополнительный вход №1 зарезервирован для подключения

информационной линии от резервного источника питания,

сигнализирующей о переходе питания на резервный источник, то

есть на питание от аккумуляторов.

При описании параметров функционирования данного входа

укажите нормальное состояние контакта. Состояние может быть

132

Расширенное ПО. Руководство администратора

двух типов:

• Разомкнут. В этом случае при нормальной работе источника

питания цепь сигнальной линии должна быть разомкнута.

• Замкнут. В этом случае при нормальной работе источника

питания цепь сигнальной линии должна быть замкнута.

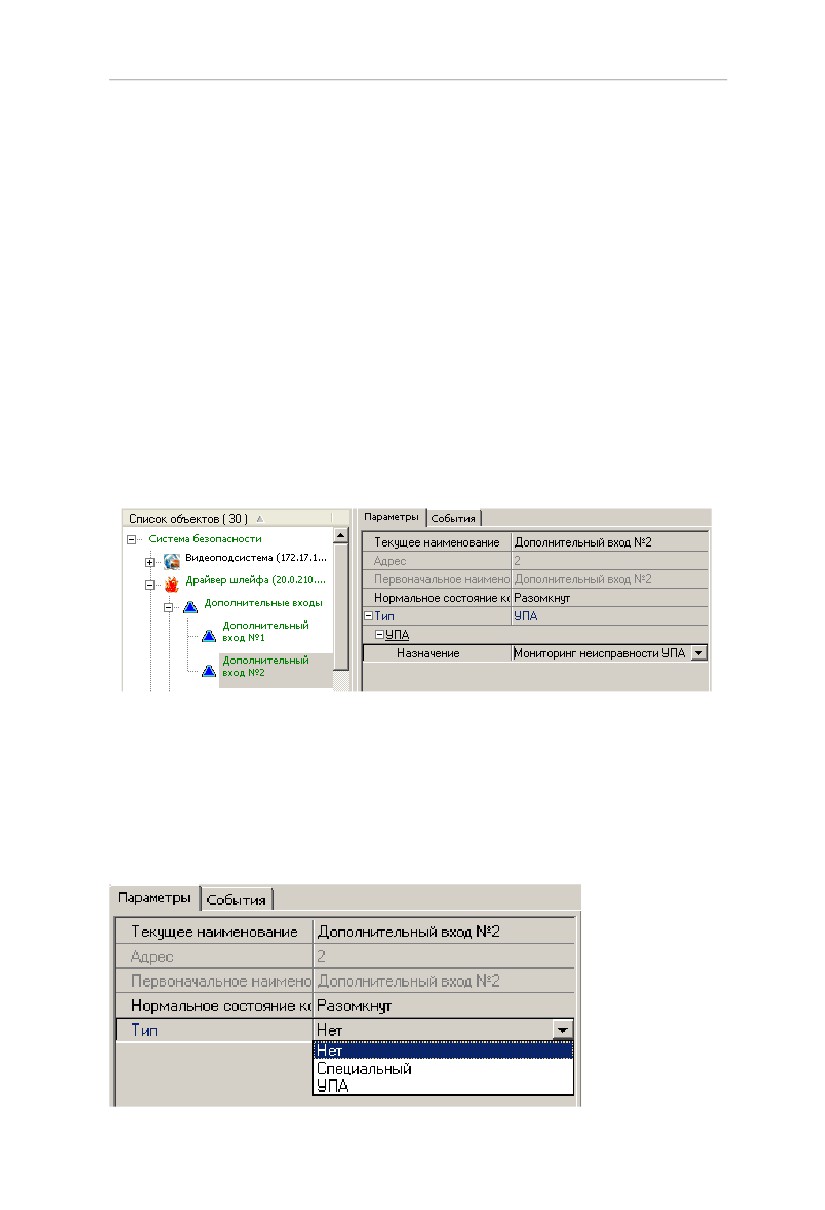

Перед описанием параметров функционирования дополнительного

входа №1, внимательно ознакомьтесь с описанием на используемый

источник питания.

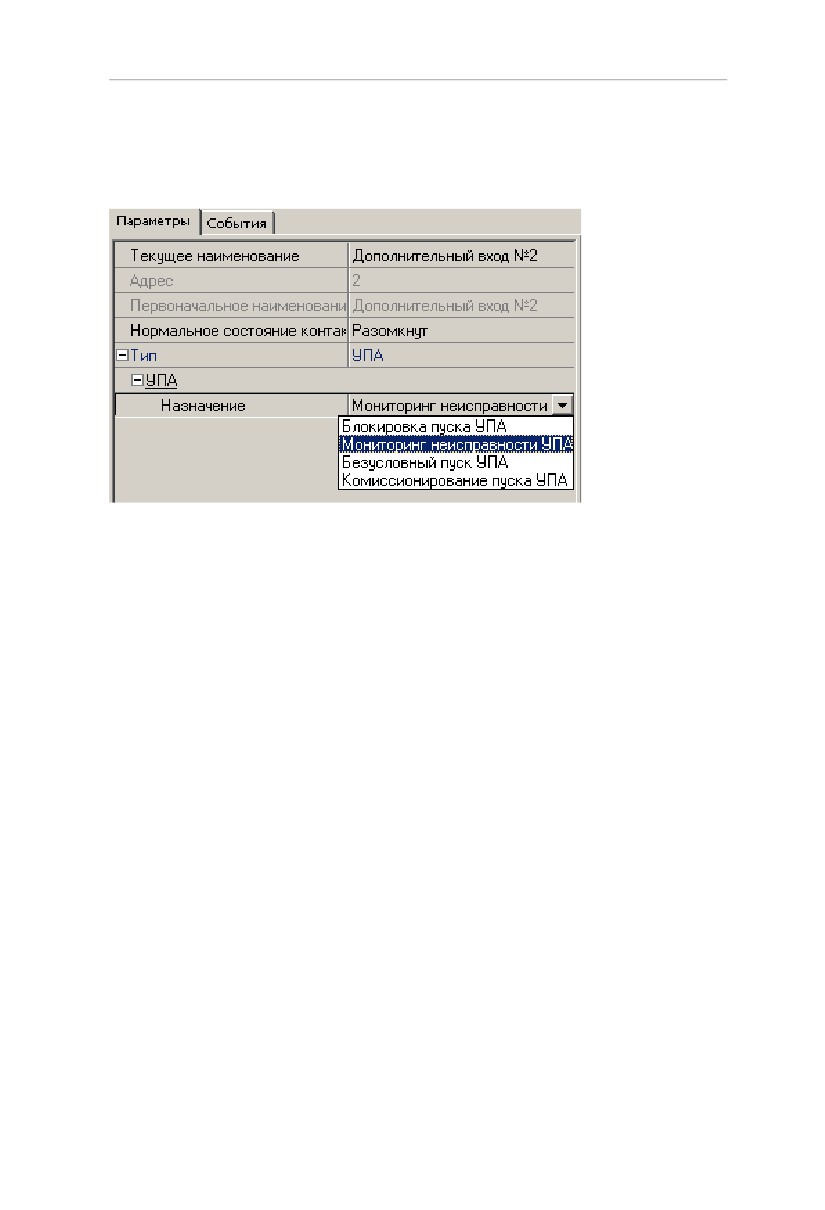

Дополнительный вход №2 - - дополнительный вход, который

может быть использован для подключения дополнительного

оборудования, влияющего на работу системы пожарной

сигнализации, в зависимости от типа подключаемого оборудования

задайте параметры его функционирования:

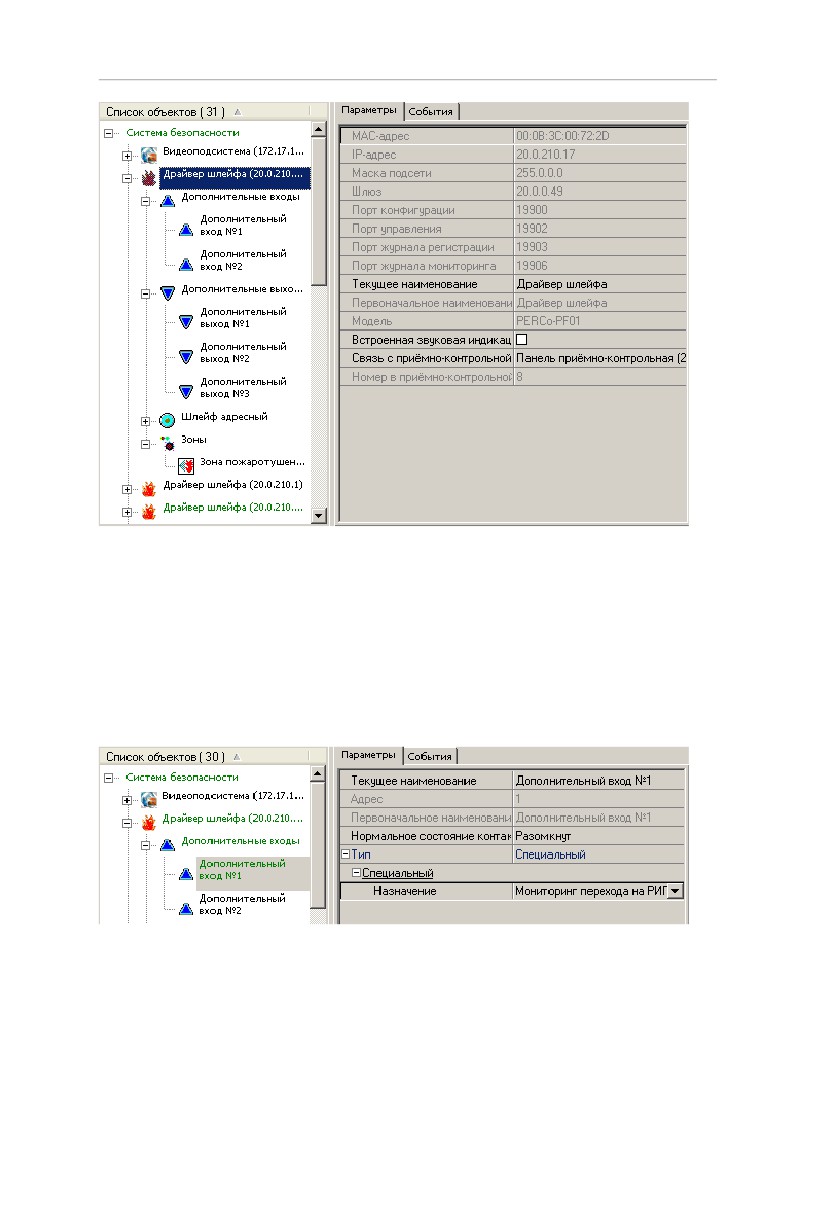

• Нормальное состояние контакта. Параметр описывает

состояние линии в нормальном состоянии и зависит от

типа подключенного оборудования и особенностей его

функционирования.

Параметр Тип позволяет указать, для каких целей будет

использоваться информация, получаемая от подключенного к

данному входу оборудования:

133

Единая система PERCo-S-20

В зависимости от выбора параметра Тип становятся доступными

дополнительные параметры функционирования дополнительного

входа. При выборе значения параметра Тип равным

«Нет»

дополнительные параметры не задаются, этот вход не используется

в системе пожарной сигнализации.

Допустимые значения параметра Тип:

• Специальный. Означает, что оборудование, подключенное

к данному входу, используется для мониторинга состояния

подключенного оборудования и в качестве управляющего

оборудования:

Доступны следующие варианты назначения параметра Назначение

дополнительного входа:

v Отключение сирены. Срабатывание оборудования,

подключенного к данному входу, будет приводить к

отключению сирены, вне зависимости от причины ее

включения.

v Мониторинг перехода на РИП ( резервный

источник питания). Означает, что к данному входу

подключено оборудование, сигнализирующее о том, что

источник питания перешел на работу от аккумуляторов.

v

Мониторинг разряда аккумулятора РИП.

Означает, что к данному входу подключено оборудование,

сигнализирующее о том, что аккумуляторы резервного

источника питания разряжены.

v

Мониторинг неисправности ИП. Означает,

что к данному входу подключено оборудование,

134

Расширенное ПО. Руководство администратора

сигнализирующее о неисправности источника питания.

• УПА - означает, что оборудование, подключенное к данному

входу, используется для мониторинга состояния УПА.

Доступны следующие варианты параметра

Назначение

дополнительного входа:

t

Блокировка пуска УПА

(устройство пожарной

автоматики)

- указывает драйверу шлейфа на то, что к

дополнительному входу подключено оборудование, дающее

команду на блокирование пуска УПА. Например, это может

быть специальная кнопка, используемая для блокировки пуска

газового УПА при условии нахождения людей в зоне.

t Мониторинг неисправности УПА - указывает драйверу

АСПС на то, что к данному входу подключено дополнительное

оборудование, информирующее о неисправности устройства

пожарной автоматики. При поступлении сигнала драйвер

системы сообщает в программное обеспечение и панель

приемно-контрольную о неисправности УПА и невозможности

его пуска в случае возникновения пожара.

t Безусловный пуск УПА - указывает драйверу шлейфа

на то, что к данному входу подключено дополнительное

оборудование

(кнопка), срабатывание которого

(нажатие)

приводит к безусловной подаче сигнала на пуск системы УПА.

t Комиссионирование пуска УПА - указывает драйверу

шлейфа на то, что к данному входу подключено дополнительное

оборудование (кнопка), подтверждающая пуск УПА. Другими

словами, при условии возникновения пожара и выполнения

135

Единая система PERCo-S-20

всех необходимых условий для автоматического пуска УПА,

пуск будет произведен, только после нажатия этой кнопки, в

противном случае пуска не будет.

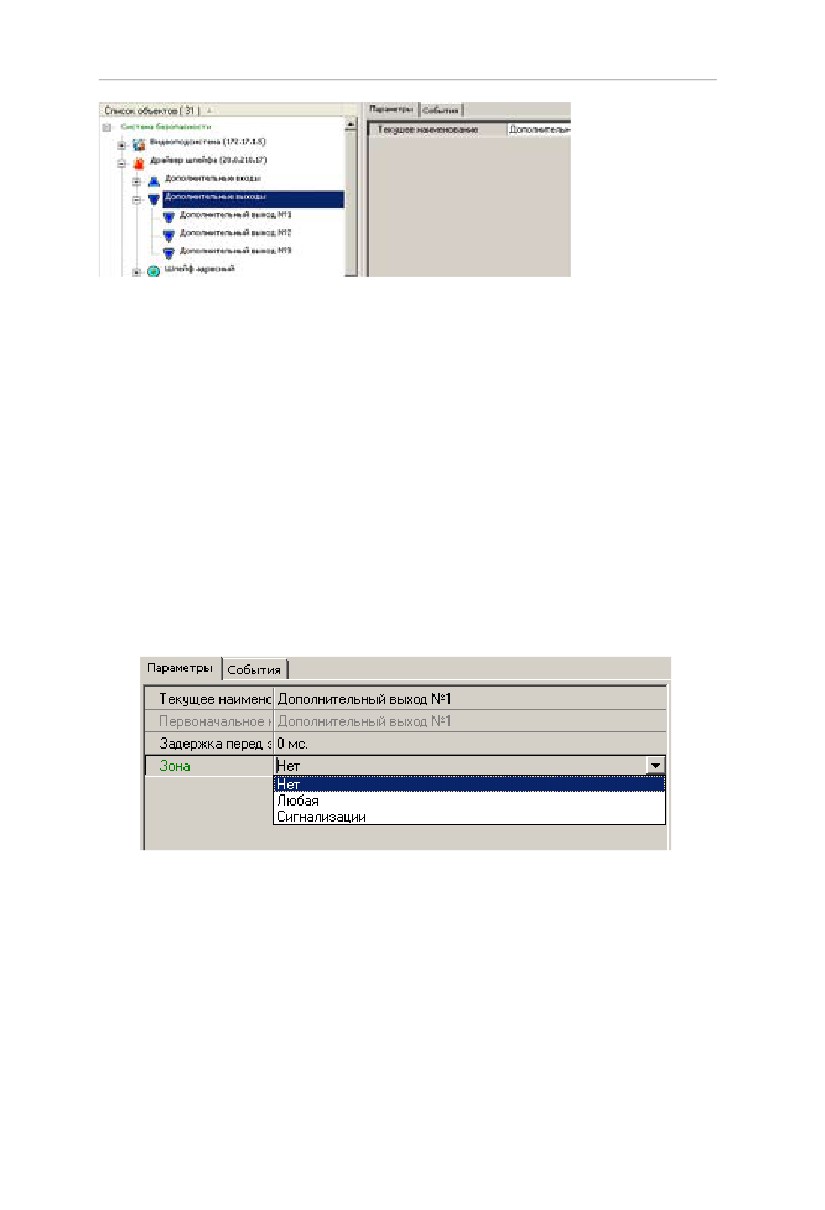

Дополнительные выходы

Драйвер шлейфа в своем составе имеет три дополнительных выхода,

предназначенных для управления дополнительным оборудованием

и передачи оповещений на Центральный пост охраны:

В зависимости от структуры системы устройства подключенного

к описываемому релейному выходу и его алгоритма работы

существуют следующие варианты описания параметров работы

релейных выходов:

• Задержка перед запуском программы управления.

Временной параметр, устанавливающий таймаут между

событием, реакцией на которое должна стать активизация

дополнительного выхода, и самой активизацией.

• Зона. Параметр, определяющий использование данного

выхода и его логическую привязку к той или иной зоне

сигнализации или УПА. Возможны следующие варианты:

t Нет - данный выход не используется, к нему не

подключено дополнительное оборудование.

t Любая - данный вход будет выполнять заданную

программу при возникновении события приводящего к ее

136

Единая система PERCo-S-20

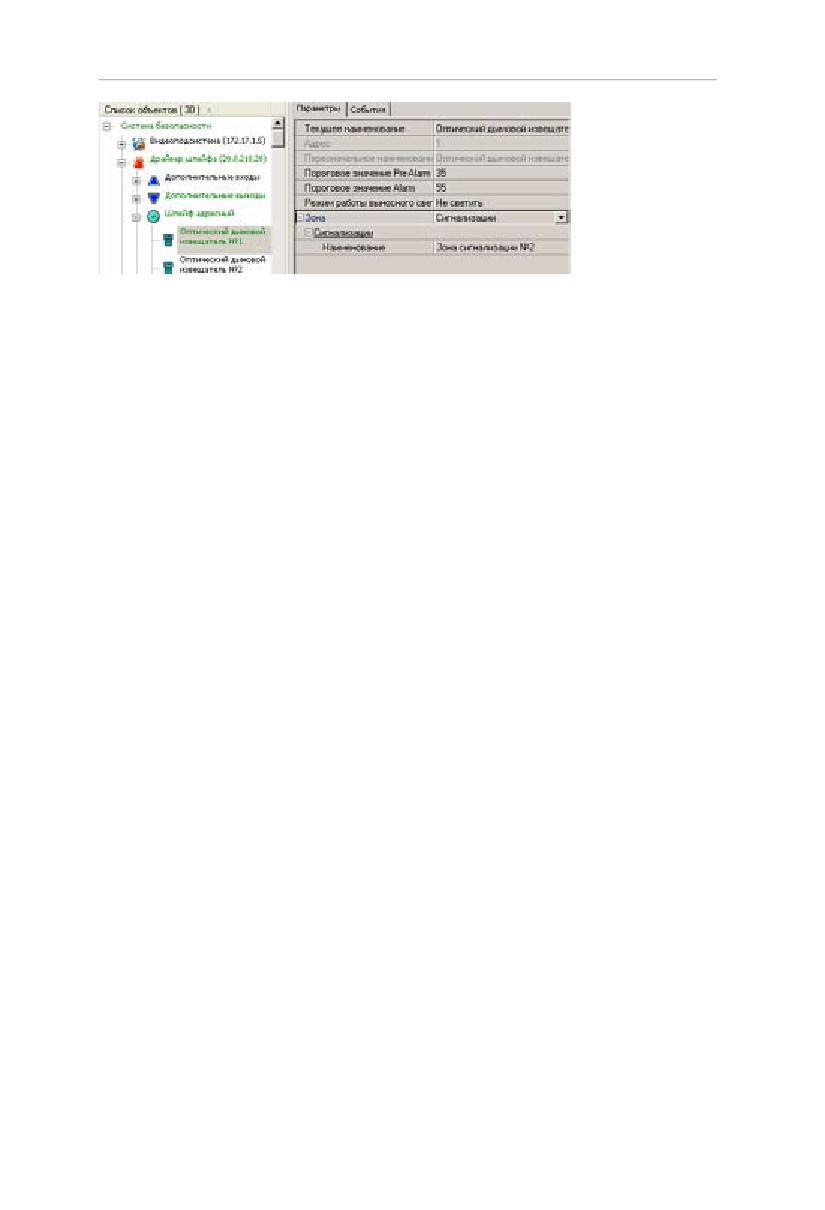

Ниже приводится описание параметров функционирования

«Оптического дымового извещателя»:

• Текущее наименование - мнемоническое имя устройства,

при возникновении событий связанных с этим извещателем

в качестве его названия будет отображаться введенное

значение.

• Пороговое значение PreAlarm

(Предтревога)

-

значение, по достижению которого драйвер шлейфа выдаст

сообщение о состоянии «Предтревога» на этом извещателе

и начнет выполнять внутреннюю программу по обработке

данной ситуации.

• Пороговое значение Alarm (Пожар) - значение, по

достижению которого драйвер шлейфа выдаст сообщение о

состоянии «Пожар» на этом извещателе и начнет выполнять

внутреннюю программу по обработке данной ситуации.

• Режим работы выносного светодиода

- параметр,

определяющий работу светодиода установленного на

корпусе извещателя. В зависимости от типа установленной

базы извещателя вместо выносного светодиода могут

быть установлены сирена или дополнительный выход, для

подключения дополнительного оборудования (оповещателей).

Таким образом, задавая логику работы выносного светодиода

автоматически задается логика работы базы извещателя.

• Зона

- параметр, позволяющий указать к какой зоне

относится выбранный извещатель. Возможны следующие

варианты:

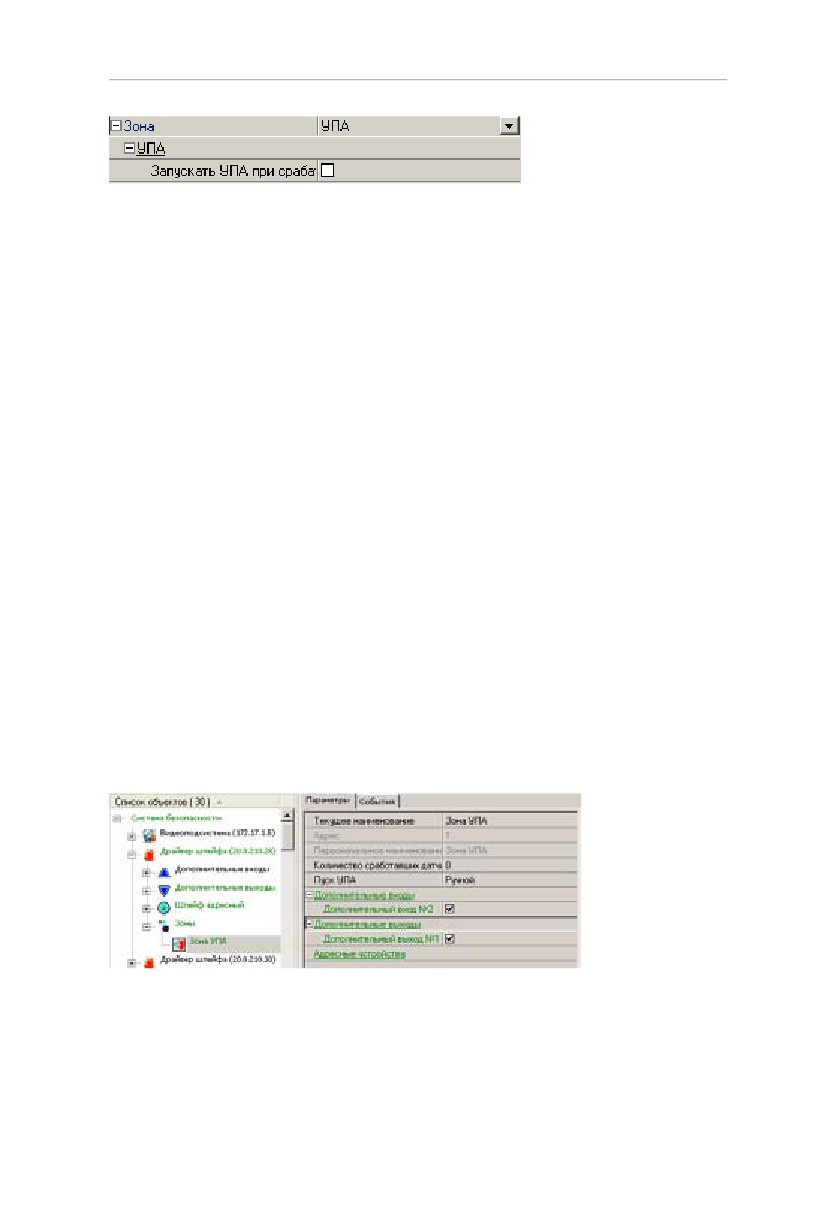

aУПА. Показания данного извещателя будут

использоваться для принятия решения по подаче сигнала

на пуск устройства пожарной автоматики. При выборе

этого параметра возникает возможность установить

дополнительный параметр функционирования выбранного

извещателя:

144

Расширенное ПО. Руководство администратора

При отмеченном флажке Запускать УПА при

срабатывании, в случае получения сигнала

«Пожар»

с этого извещателя, драйвер шлейфа автоматически

начнет выполнять заданный алгоритм передачи сигнала

на пуск устройства пожарной автоматики. При этом

драйвер шлейфа проигнорирует условие по срабатыванию

заданного количества извещателей, необходимых для

пуска УПА.

aСигнализации. Данный извещатель принадлежит к

выбранной зоне пожарной сигнализации. Соответственно

при его срабатывание драйвер шлейфа передаст

информацию на ППК о срабатывании извещателя в зоне

сигнализации № Х.. При этом на ЖК-дисплее ППК будет

отображен номер извещателя и название соответствующей

зоны сигнализации.

Зона УПА

Каждый драйвер шлейфа, входящий в единую систему

безопасности PERCo-S-20, поддерживает одну зону УПА. Зона УПА

- это территория предприятия, на которой установлено устройство

пожарной автоматики совместно пожарными извещателями.

Так как не все извещатели, установленные в шлейфе пожарной

сигнализации, установлены в этой зоне, укажите в параметрах

каждого извещателя, входит ли он в зону УПА.

В параметрах зоны УПА автоматически отображаются извещатели,

дополнительные входы и выходы, в параметрах которых указано,

что они входят в эту зону.

Основным параметром функционирования зоны УПА является

задание количества сработавших датчиков необходимых для пуска

УПА. Количество сработавших датчиков не может быть больше

145

общего количества извещателей входящих в зону УПА.

Единая система PERCo-S-20

• Пуск УПА - параметр, задающий логику пуска. Доступны

следующие варианты:

aРучной. При задании этого параметра драйвер шлейфа

передает сообщение на приемно-контрольную панель

(ППК), о необходимости пуска устройства пожарной

автоматики (УПА), при этом на ППК загорается индикация

о необходимости пуска УПА и отображается сообщение на

ЖК-дисплее. Для пуска УПА нажмите соответствующую

кнопку на ППК.

aАвтоматический

(с комиссионированием

/без

комиссионирования). При задании этого параметра

драйвер шлейфа автоматически выполняет заданный

алгоритм передачи сигнала на пуск УПА.

Панель приемно-контрольная (ППК) - PERCo -PF01

Панель приемно-контрольная предназначена для отображения

информации о состоянии адресных шлейфов пожарной сигнализации,

управления пуском УПА и индикации тревожных ситуаций. ППК

поддерживает работу с

32 драйверами шлейфа. Суммарное

количество драйверов шлейфа и ППК в системе безопасности не

может быть больше 1024.

Основным параметром функционирования ППК является указания

списка драйверов шлейфа, информация о состоянии которых будет

отображаться на ППК:

Выбор драйвера шлейфа осуществляется из списка. В этом списке

присутствуют все драйвера шлейфа включенные в конфигурацию

системы безопасности. Каждый драйвер шлейфа может быть выбран

только один раз.

146

Единая система PERCo-S-20

В зависимости от структуры системы, устройства подключенного

к описываемому релейному выходу и его алгоритма работы

существуют следующие варианты описания параметров работы

релейных выходов:

• Задержка перед запуском программы управления

- временной параметр, устанавливающий таймаут между

событием, реакцией на которое должна стать активизация

дополнительного выхода и самой активизацией.

• Зона - параметр, определяющий зону пожарной сигнализации,

по получению события из которой, панель управления шлейфа,

выполнит заданную программу управления на выбранном

релейном выходе. Возможны следующие варианты параметра:

aНет - данный выход не используется.

aЛюбая

- при задании этого параметр, панель

управления выполнит заданную программу управления

при получении сообщения из любого из установленных

драйверов шлейфов в любой его зоне, кроме зоны УПА.

aСигнализации. При задании этого параметра,

панель управления выполнит заданную программу

управления выходом при получении сообщения о пожаре

или неисправности от выбранного драйвера шлейфа и

148

Расширенное ПО. Руководство администратора

выбранной зоны драйвера.

Номер драйвера соответствует порядковому номеру

драйвера шлейфа в данной панели управления.

Наименование соответствует наименованию зоны

сигнализации в выбранном драйвере.

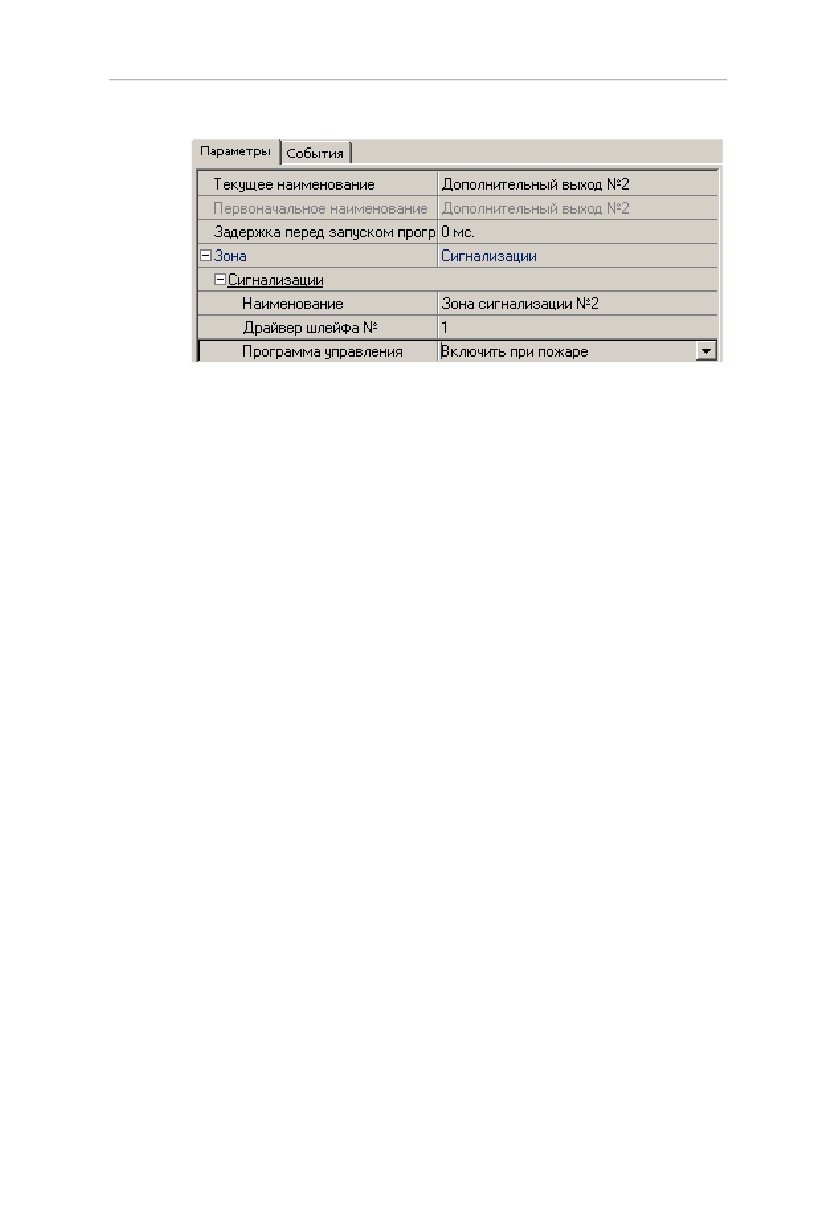

• Программа управления - параметр, определяющий какую

из встроенных программ управления должен выполнить

контроллер. Возможны следующие варианты программ:

aВключить при пожаре. В случае возникновения

пожара произойдет замыкание контакта релейного

выхода.

aВыключить при пожаре. В случае возникновения

пожара произойдет размыкание контакта релейного

выхода.

aВключить на время при пожаре. В случае

возникновения пожара произойдет замыкание контакта

релейного выхода на время, указанное в параметре

«Время активизации».

aВыключить на время при пожаре. В случае

возникновения пожара произойдет размыкание контакта

релейного выхода на время, указанное в параметре

«Время активизации».

aМигать из состояния выключено при пожаре.

В этом случае, в ситуации отсутствия пожара, контакты

релейного выхода разомкнуты. В случае возникновения

пожара произойдет попеременное замыкание

-

размыкание контактов релейного выхода.

aМигать из состояния включено при пожаре. В

149

содержание      ..     1      2      3      4      ..
