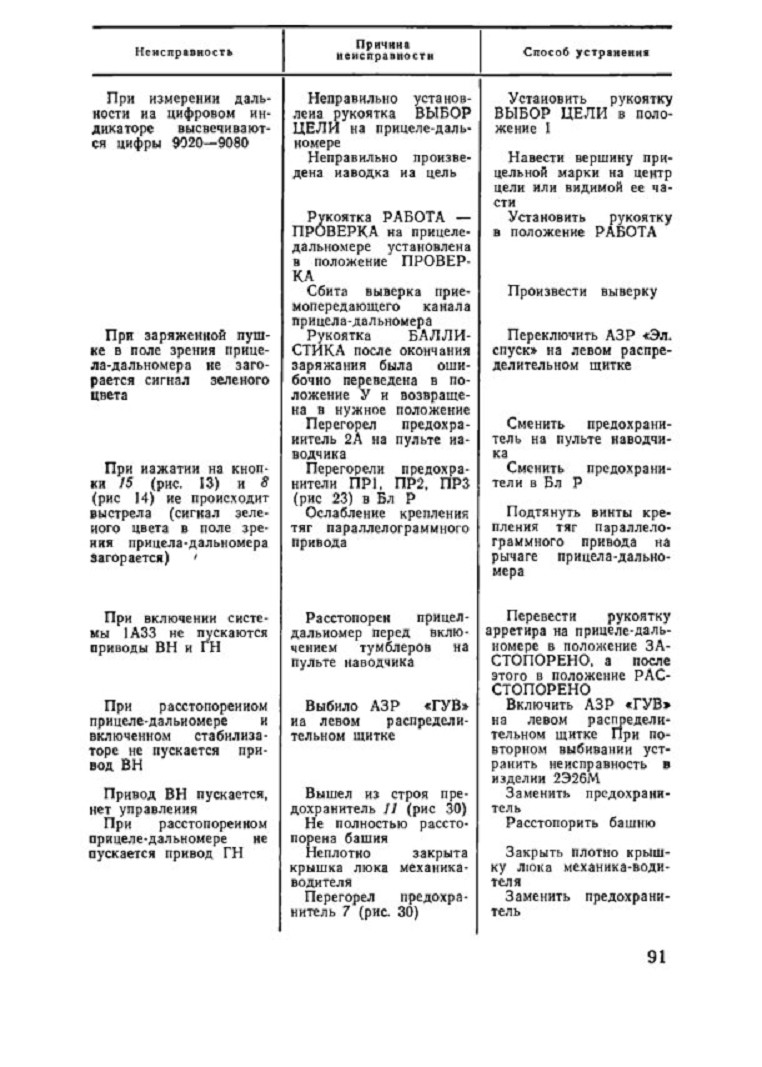

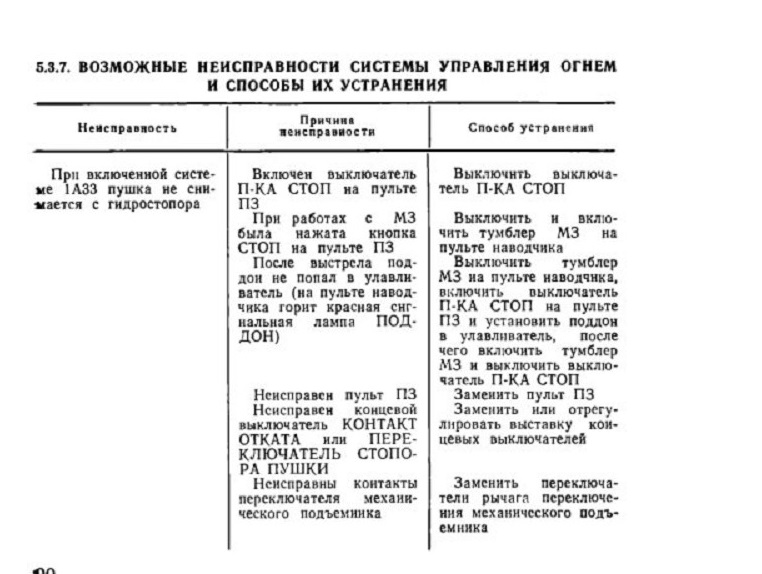

5.3.7. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ СИСТЕМЫ УПРАВЛЕНИЯ ОГНЕМ И СПОСОБЫ ИХ УСТРАНЕНИЯ

При включенной системе 1АЗЗ пушка не снимается с гидростопора

При измерении дальности на цифровом индикаторе высвечиваются цифры 9920—9080
При заряженной пушке в поле зрения прицела-дальномера не загорается сигнал зеленого цвета
При нажатии на кнопки 15 (рис. 13) и 8 (рис 14) не происходит вы стрела (сигнал зеленого цвета в поле зрения прицела-дальномера загорается) *
При включении системы IA33 не пускаются приводы ВН и ГН

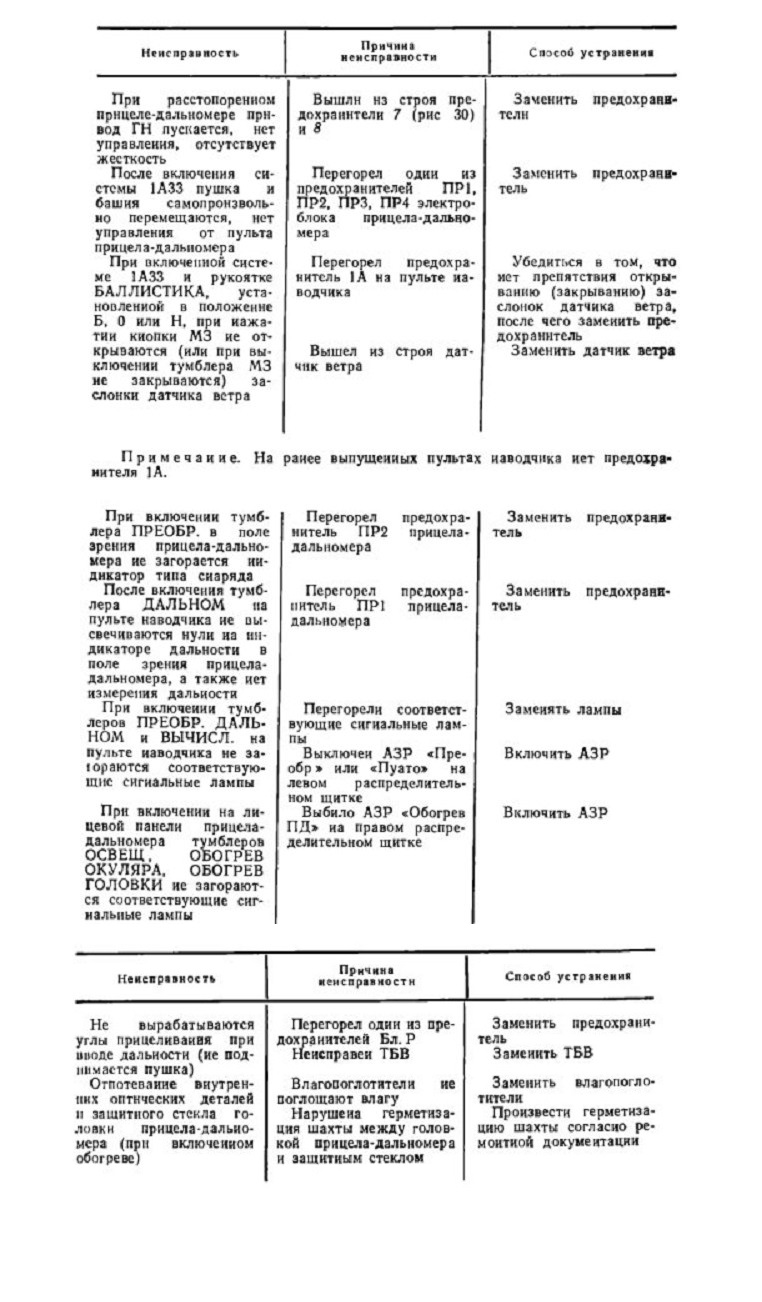

При расстопоренном прицеле-дальномере и включенном стабилизаторе не пускается привод ВН

Привод ВН пускается, нет управления При расстопоренном прицеле «дальномере не пускается привод ГН

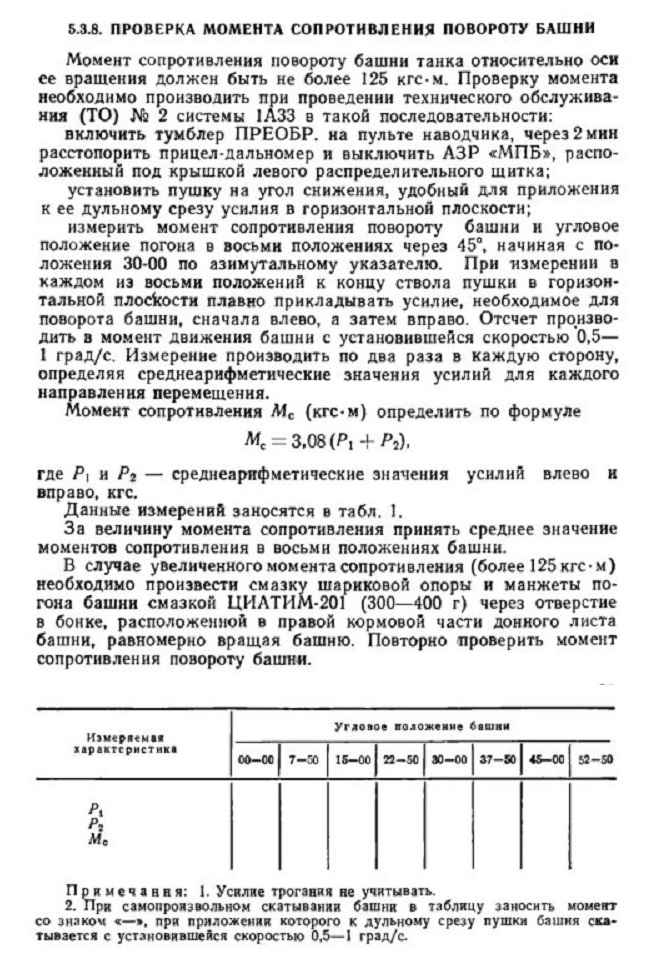

5.3.8. ПРОВЕРКА МОМЕНТА СОПРОТИВЛЕНИЯ ПОВОРОТУ БАШНИ

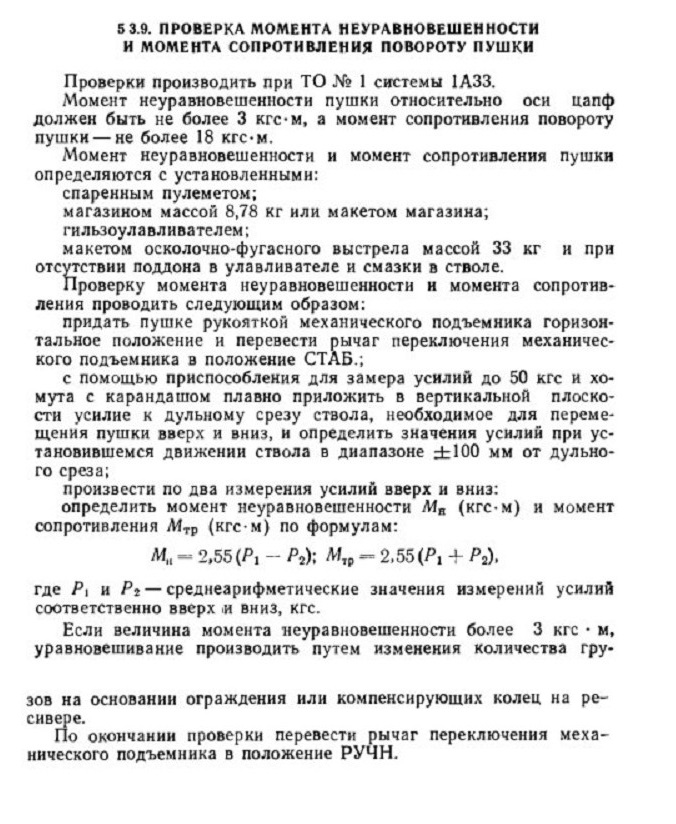

5 3.9. ПРОВЕРКА МОМЕНТА НЕУРАВНОВЕШЕННОСТИ И МОМЕНТА СОПРОТИВЛЕНИЯ ПОВОРОТУ ПУШКИ

5.4. КОМПЛЕКС УПРАВЛЯЕМОГО ВООРУЖЕНИЯ 9К112-1

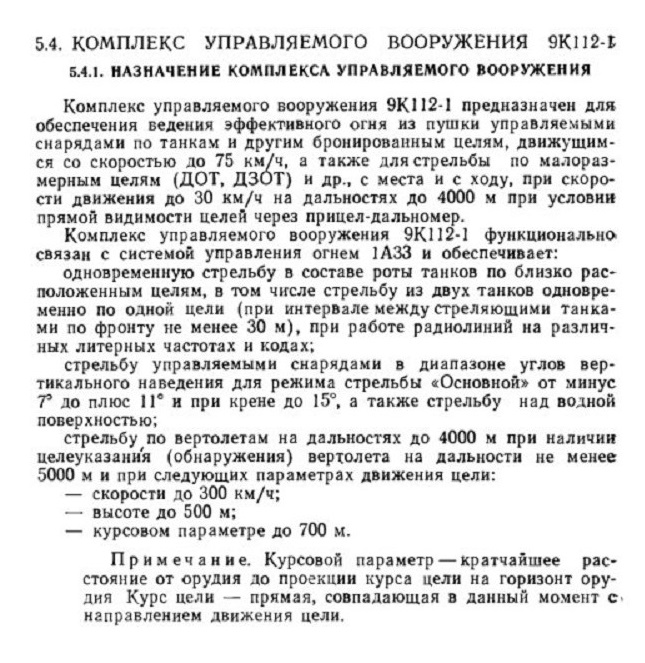

5.4.1. НАЗНАЧЕНИЕ КОМПЛЕКСА УПРАВЛЯЕМОГО ВООРУЖЕНИЯ

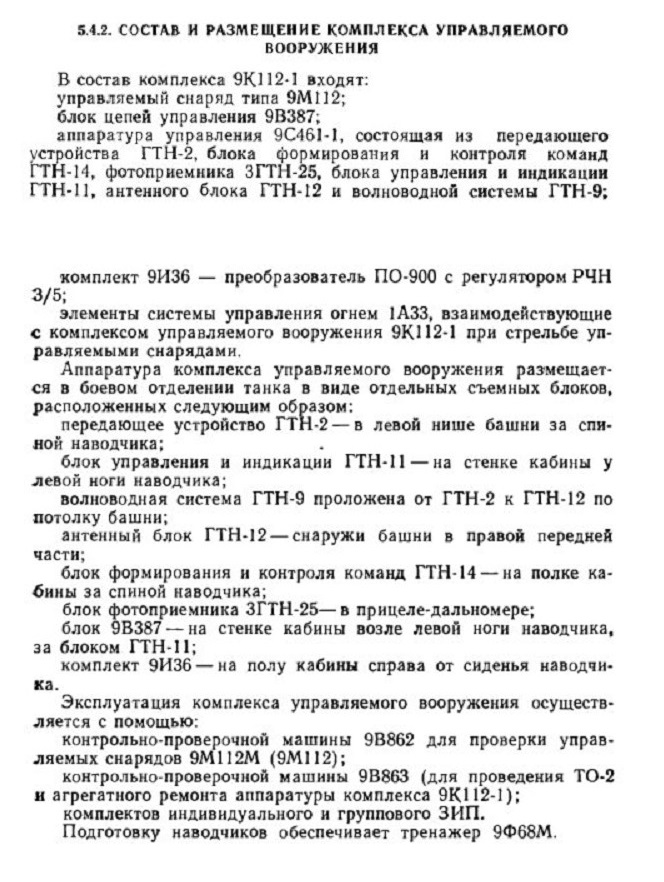

5.4.2. СОСТАВ И РАЗМЕЩЕНИЕ КОМПЛЕКСА УПРАВЛЯЕМОГО ВООРУЖЕНИЯ

5.4.3. НАЗНАЧЕНИЕ, УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ УПРАВЛЯЕМОГО СНАРЯДА 9MI12M

Управляемый снаряд 9М112М предназначен для поражения неподвижных и движущихся бронированных целей при стрельбе с места и с ходу в условиях прямой оптической видимости через прицел-дальномер на дальностях до 4000 м.

Управление снарядом осуществляется по радиолинии связи.

Обратная связь с аппаратурой управления на танке осуществляется автоматически от установленного на борту снаряда модулированного источника света — излучателя.

Снаряд снабжен серповидными крыльями, создающими подъемную силу и придающими снаряду в полете вращательное движение вокруг продольной оси. Исполнительными управляющими органами в полете являются рули снаряда.

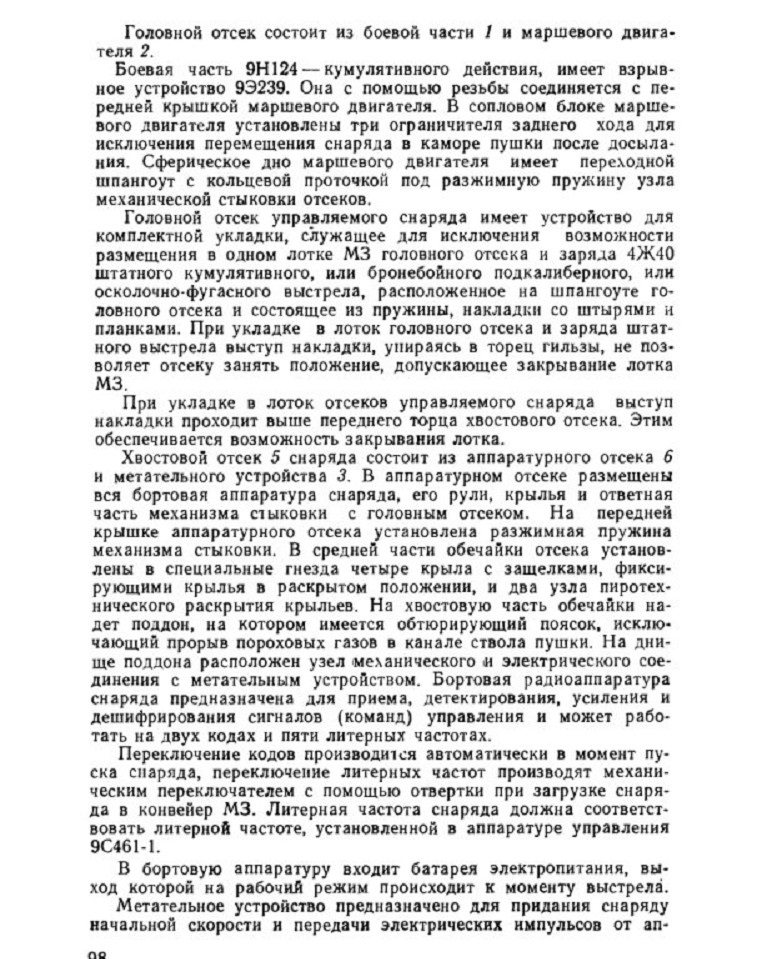

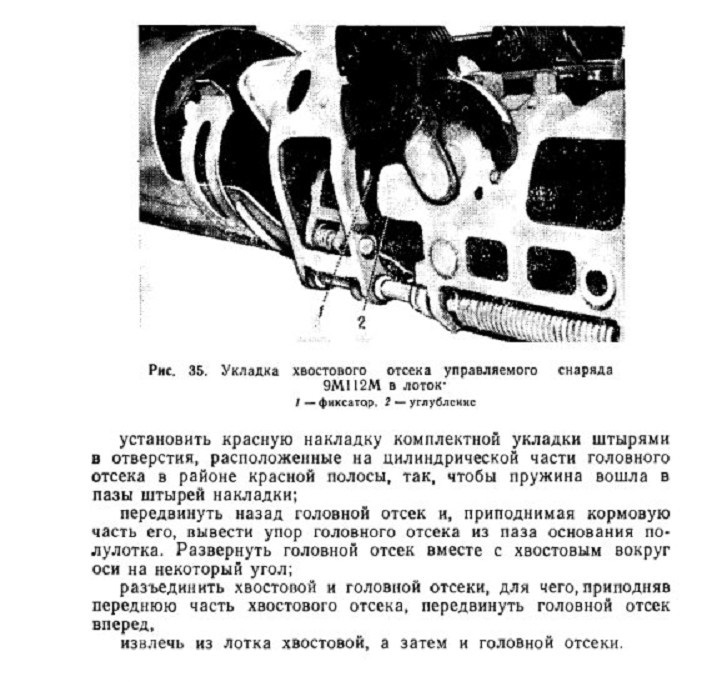

Снаряд состоит из двух отсеков, укладываемых в танке: головного 7 (рис. 31) и хвостового 5, соединяемых между собой в лотках М3 в процессе досылания снаряда в камору пушки.

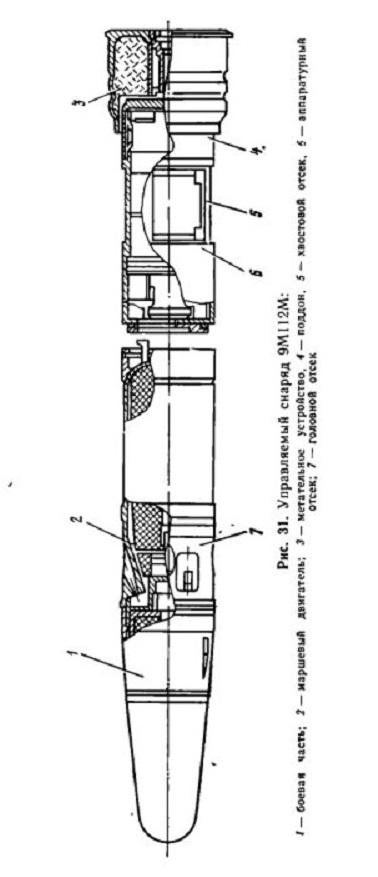

Рис. 31. Управляемый снаряд 9M112M:

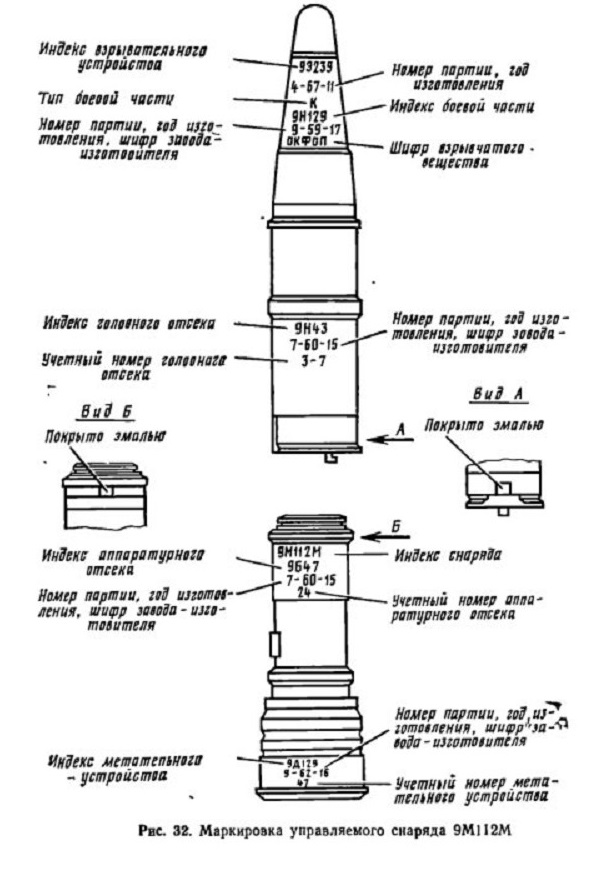

Рис. 32. Маркировка управляемого снаряда 9М112М

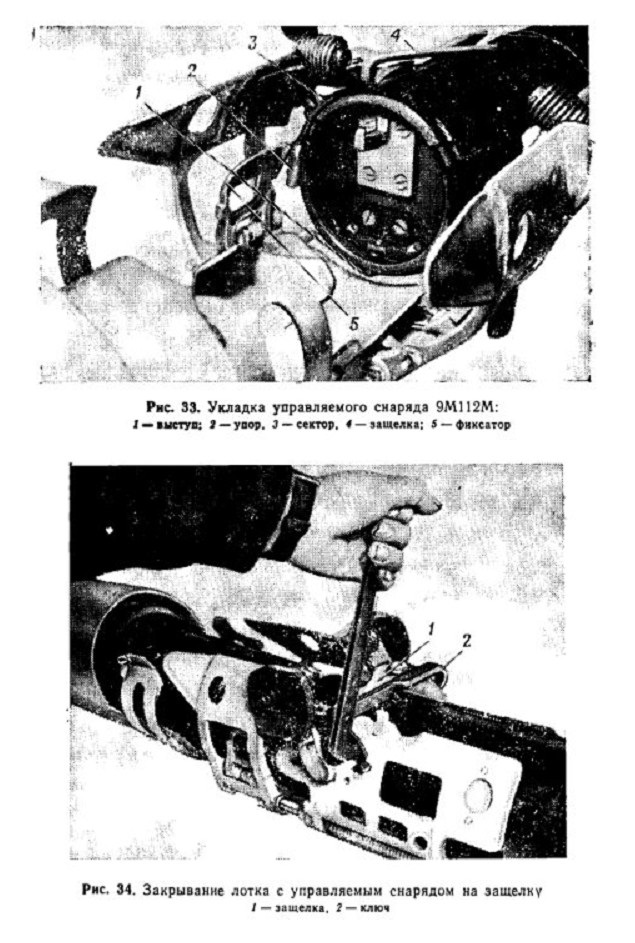

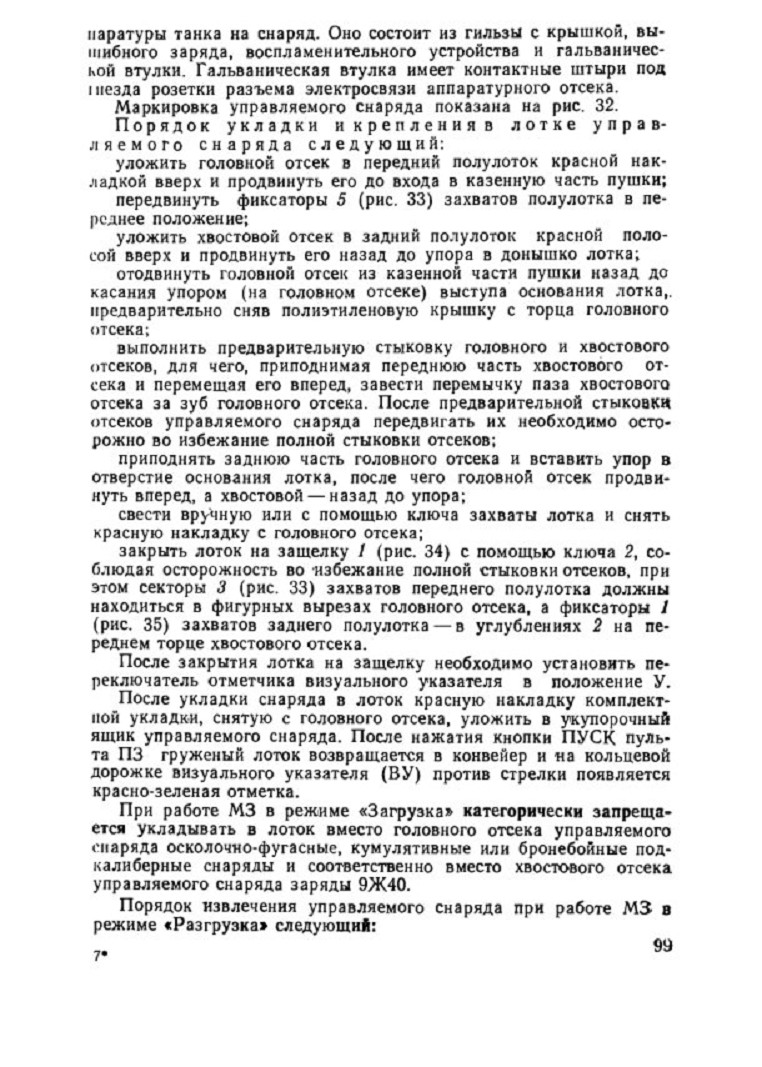

Рис. 33. Укладка управляемого снаряда 9М112М:

Рис. 34. Закрывание лотка с управляемым снарядом на защелку

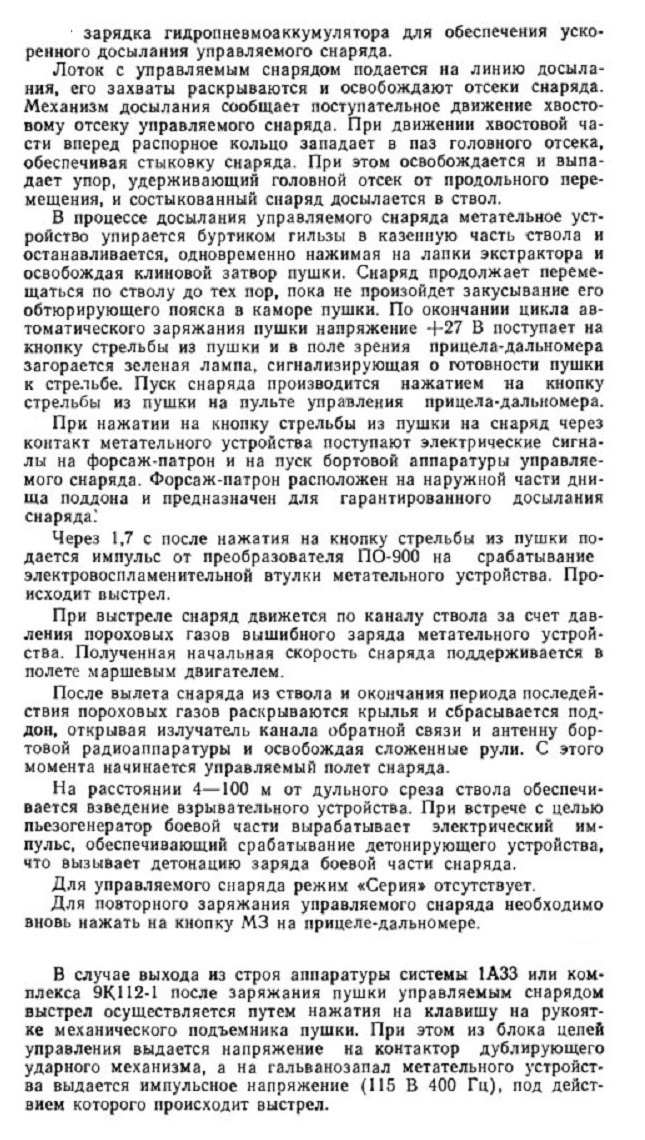

Заряжание пушки и стрельба управляемым снарядом

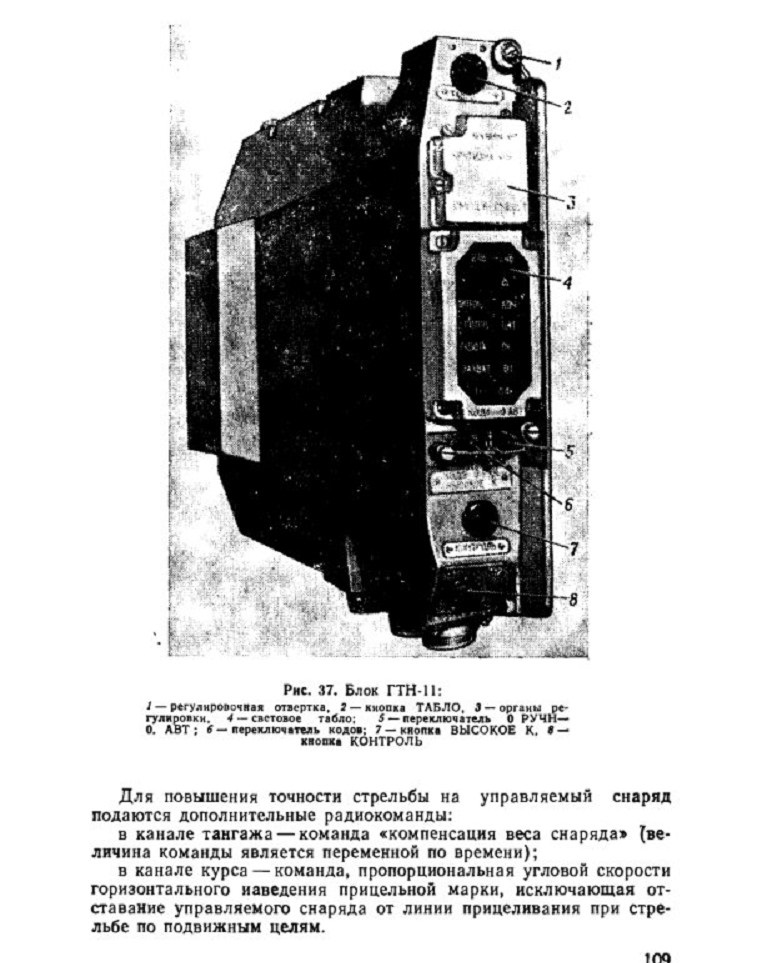

Заряжание и стрельба управляемым снарядом возможны только через 3—4 мин после установки переключателя баллистик комплекса 9К112-1 в положение У и включения тумблера ГТН на пульте наводчика (загорается транспарант ГОТОВ на блоке ГТН-11), после чего наводчик может нажать кнопку М3 на прицеле-дальномере.

При заряжании пушки управляемым снарядом в блоке управления М3 включается реле времени. На время выдержки этого реле (1,5 с) задерживается включение подъема рычага и происходит

Разряжание пушки выстрелом

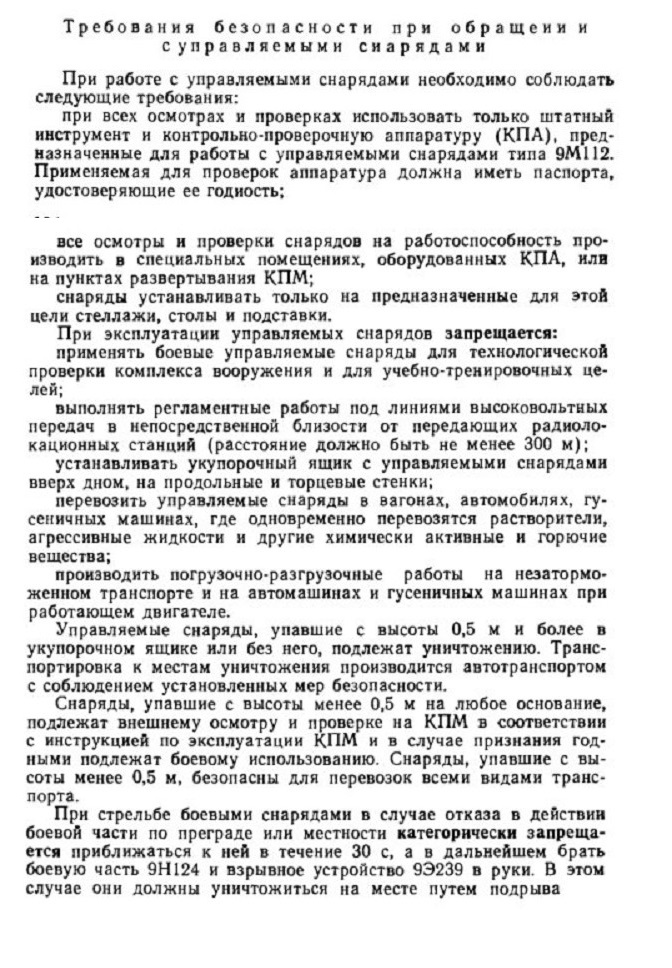

Требования безопасности при обращении и с управляемыми снарядами

5.4.4. ПРИНЦИП РАБОТЫ КОМПЛЕКСА УПРАВЛЯЕМОГО ВООРУЖЕНИЯ

Комплекс управляемого вооружения 9К112-1 имеет полуавтоматическую систему управления снарядом с использованием модулированного источника света на управляемом снаряде и радио-командной линии связи.

Определение угловых координат управляемого снаряда, формирование команд управления и передачу их по радиолинии на борт управляемого снаряда осуществляет аппаратура управления

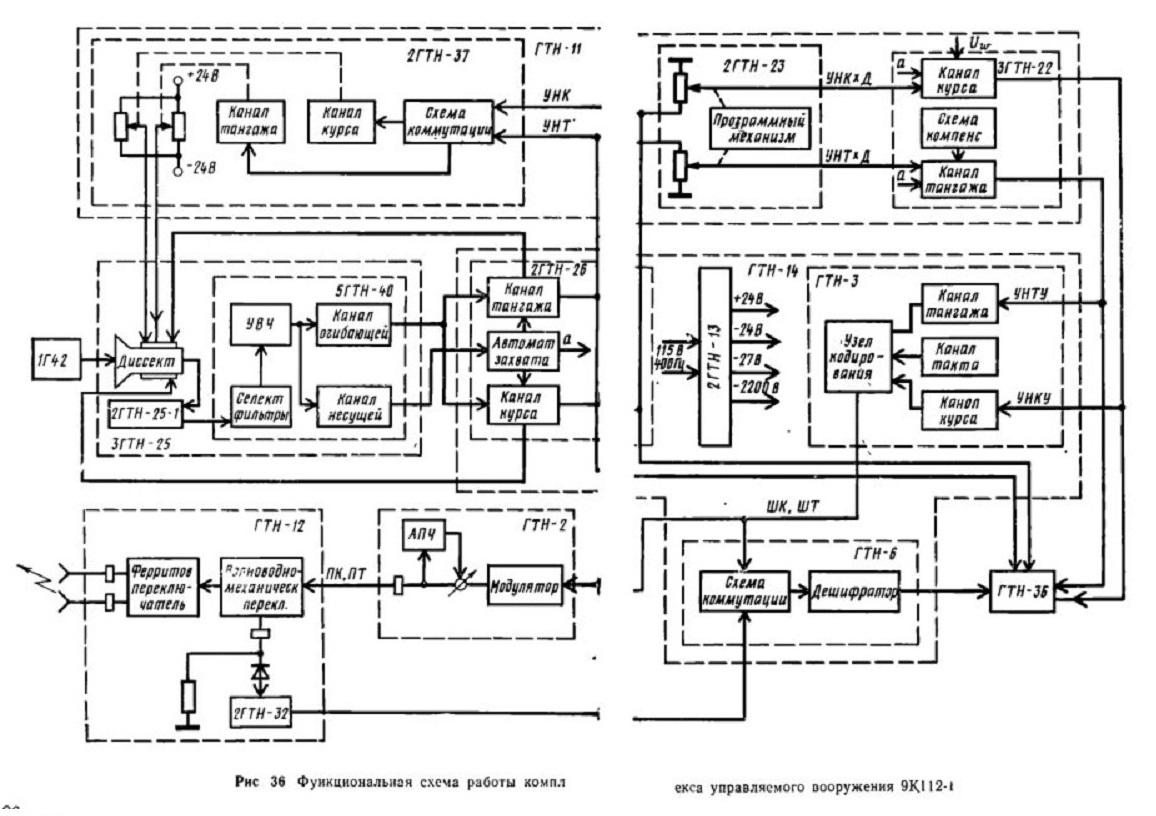

После выстрела световой сигнал от модулированного источника света на управляемом снаряде через оптическую систему прицела-дальномера (рис. 36) проецируется в виде светового пятна на фотокатод диссектора блока ЗГТН-25. Световой сигнал модулирован с определенной частотой для выделения его на фоне других источников света.

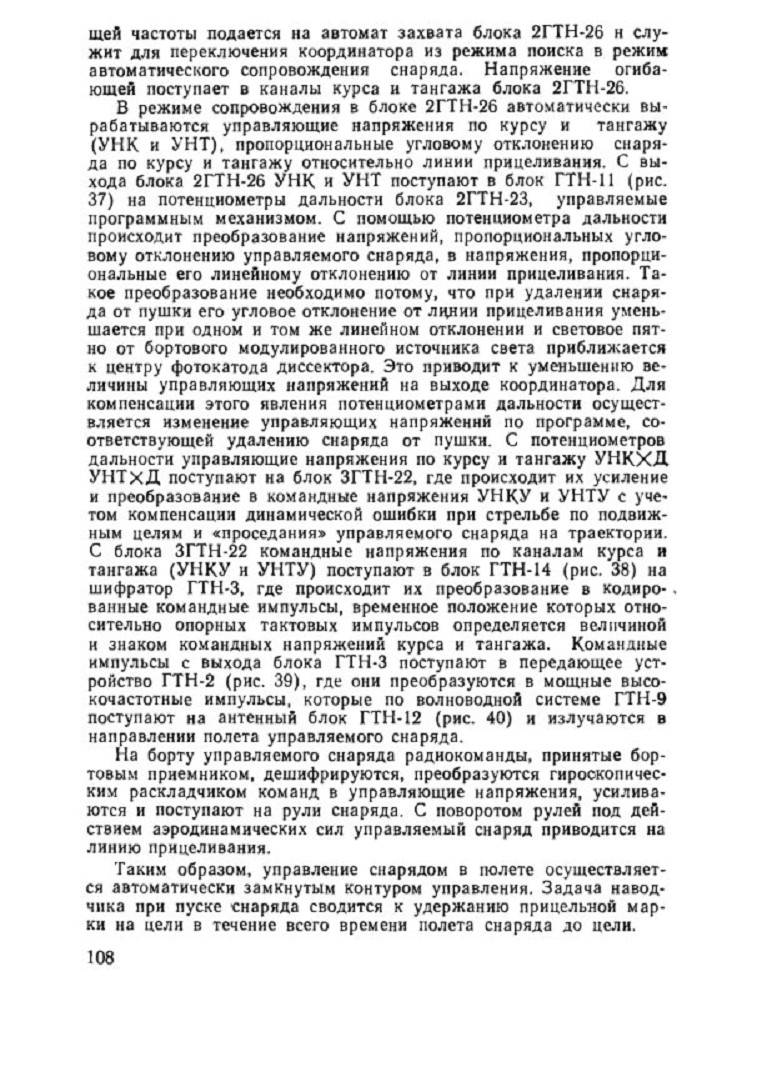

Диссектор, представляющий собой передающую телевизионную трубку, преобразует световой сигнал в электрический. Этот сигнал через блок 2ГТН-25-1 поступает в блок 5ГТН-40, где происходит его разделение на напряжение несущей частоты, по которому происходит «опознавание» снаряда, и напряжение огибающей, по которому определяются координаты снаряда. Напряжение несу

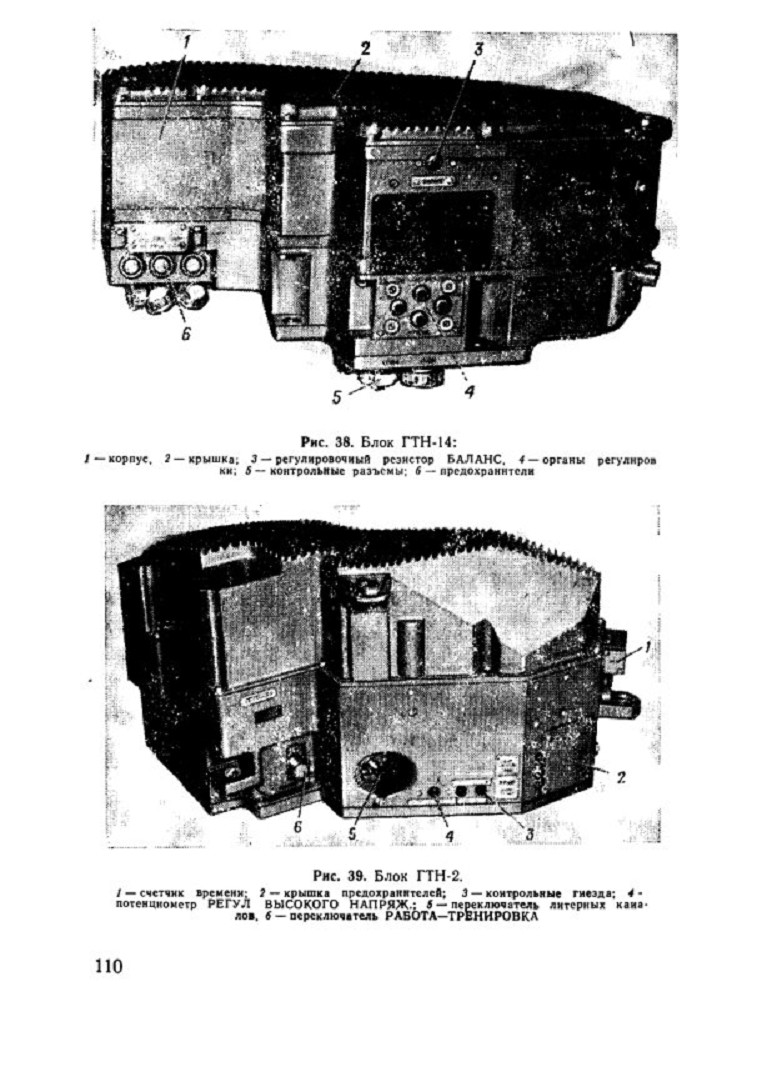

Рис. 38. Блок ГТН-14:

Рис. 39. Блок ГТН-2.

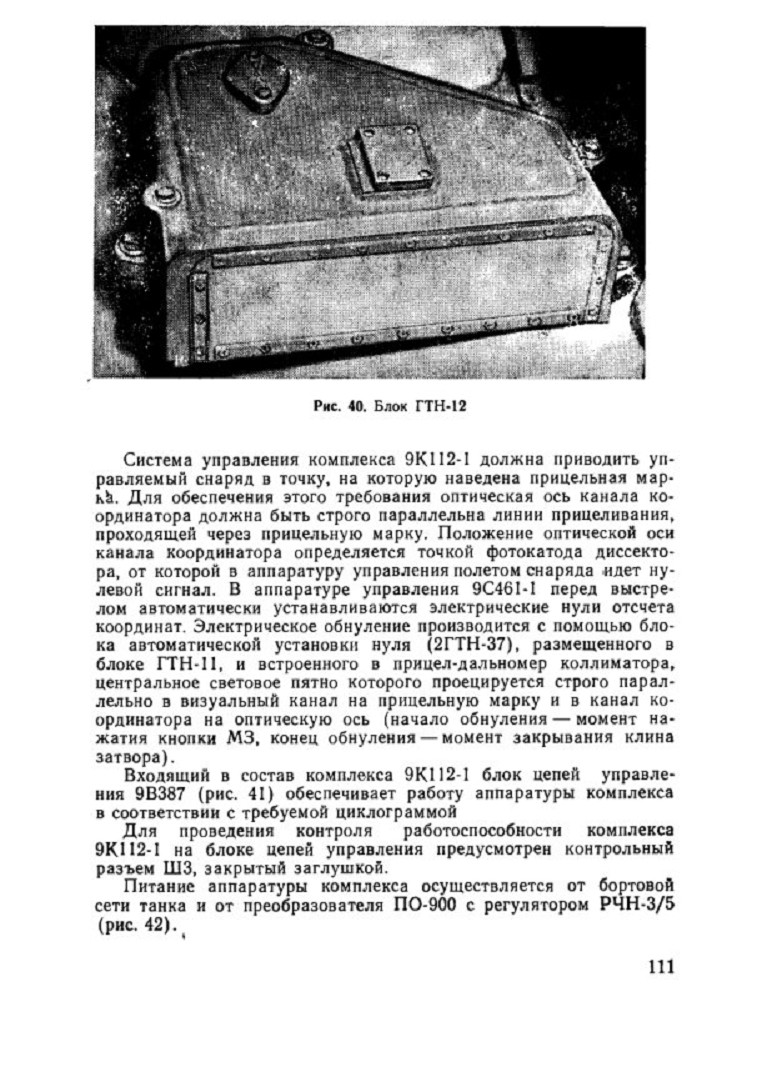

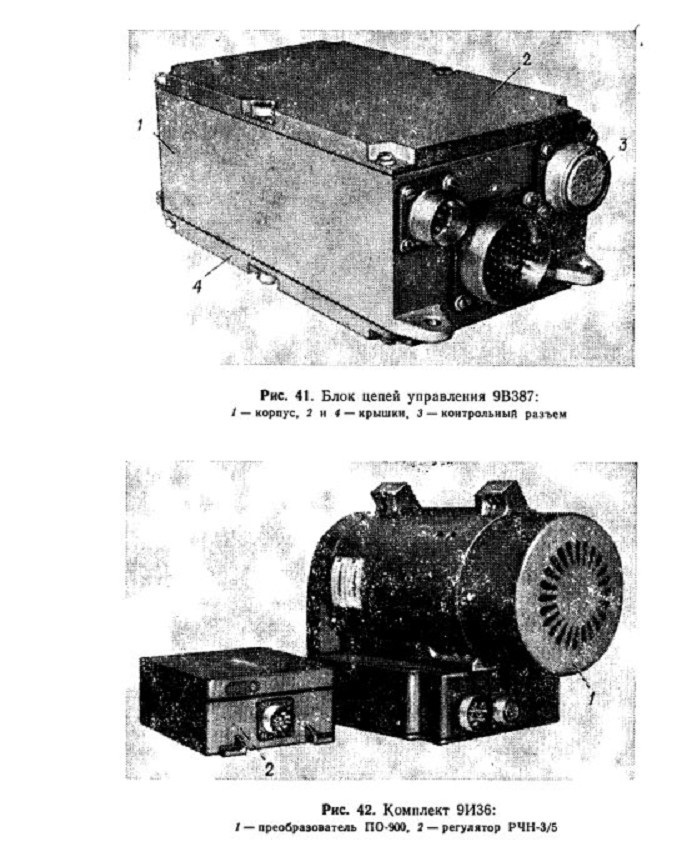

Преобразователь ПО-900 является электромангинным преобразователем постоянного тока в однофазный переменный. Стабилизация выходного напряжения по частоте и напряжению производится регулятором РЧН 3/5.

Питание преобразователя П0-900 осуществляется от бортовой сети танка.

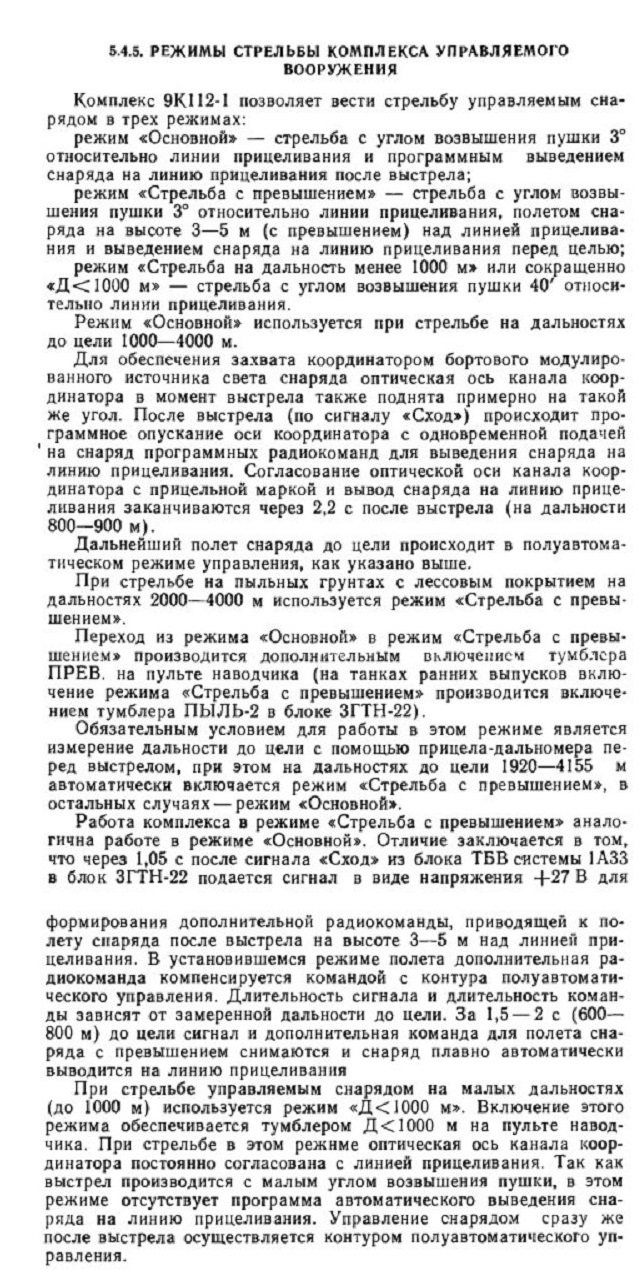

5.4.5, РЕЖИМЫ СТРЕЛЬБЫ КОМПЛЕКСА УПРАВЛЯЕМОГО ВООРУЖЕНИЯ

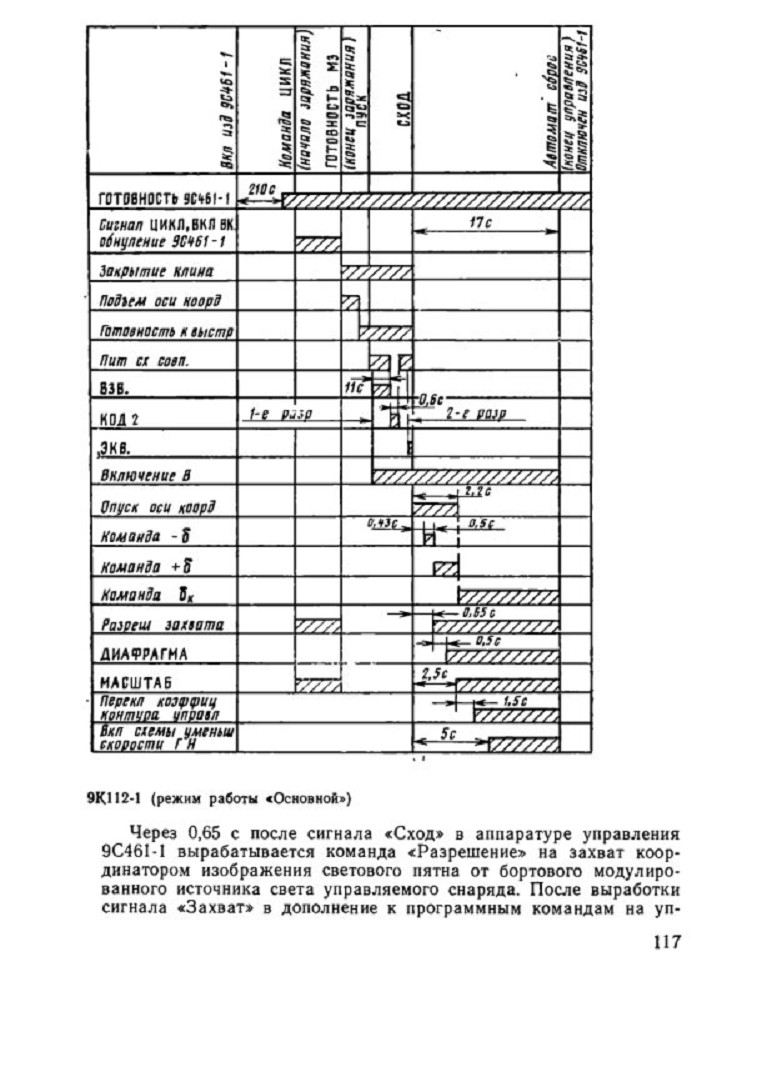

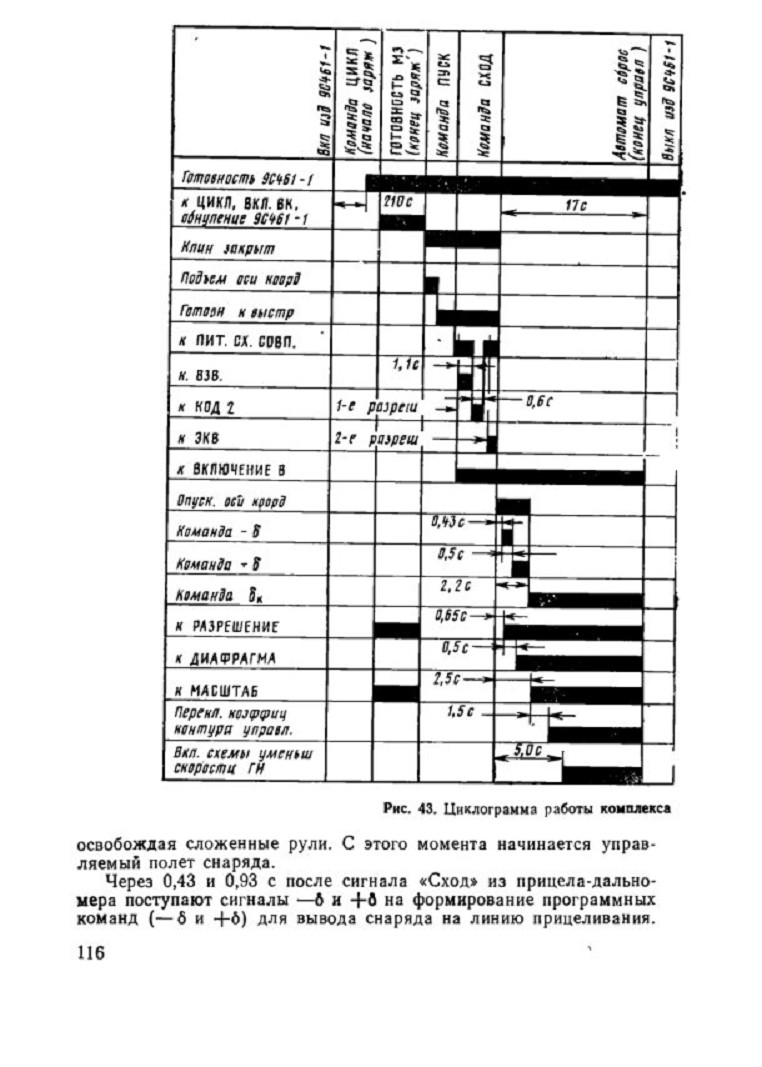

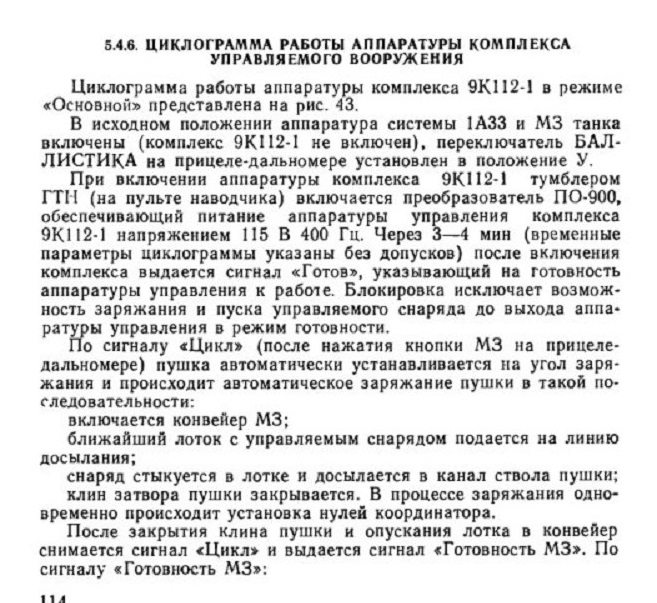

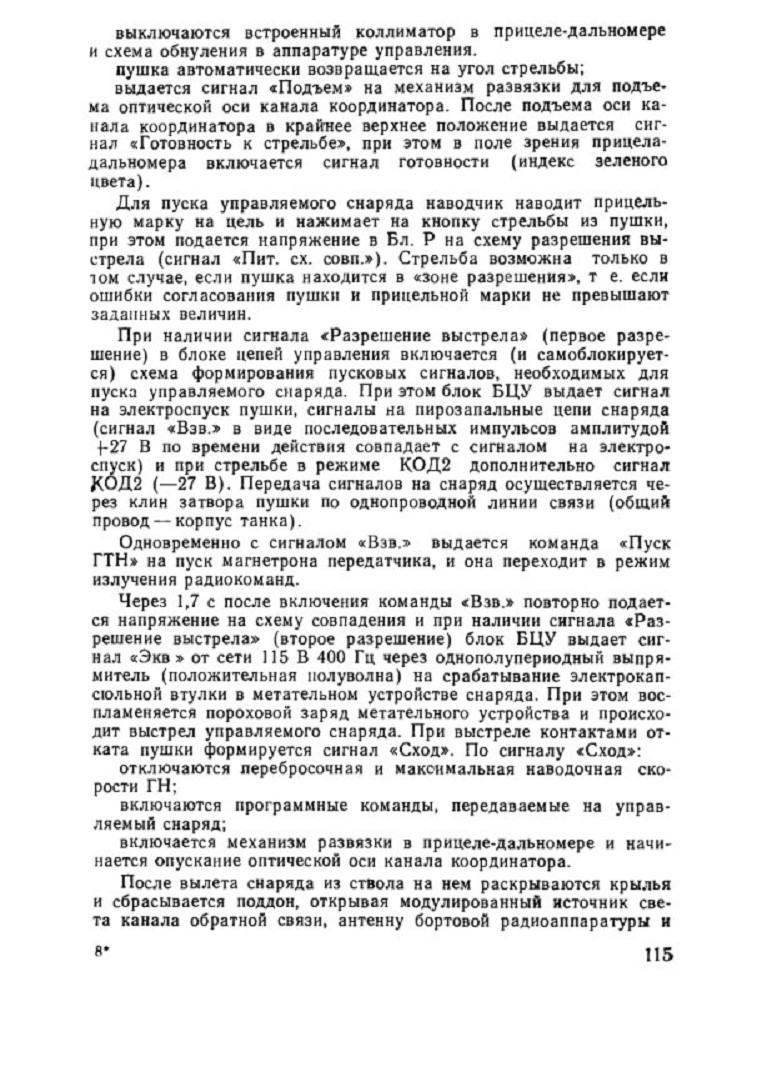

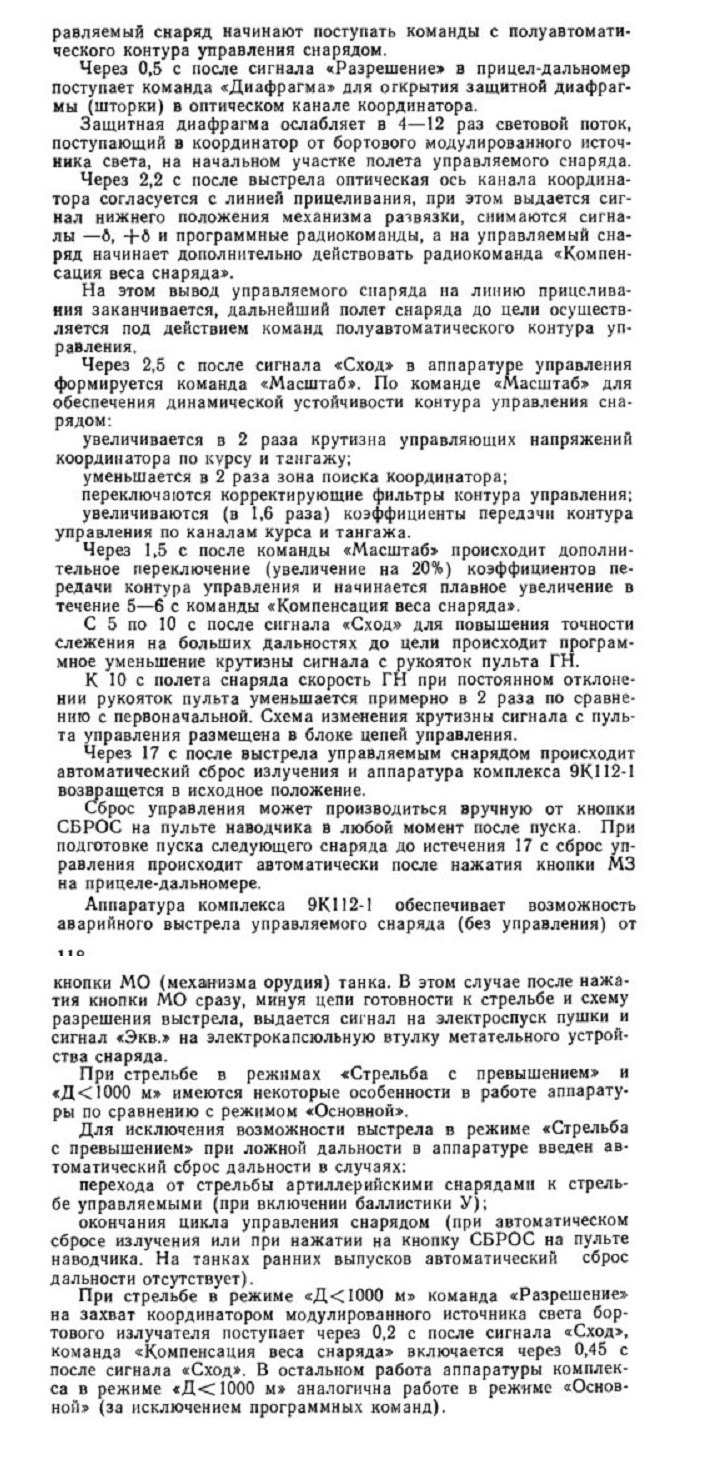

5.4.6 ЦИКЛОГРАММА РАБОТЫ АППАРАТУРЫ КОМПЛЕКСА УПРАВЛЯЕМОГО ВООРУЖЕНИЯ

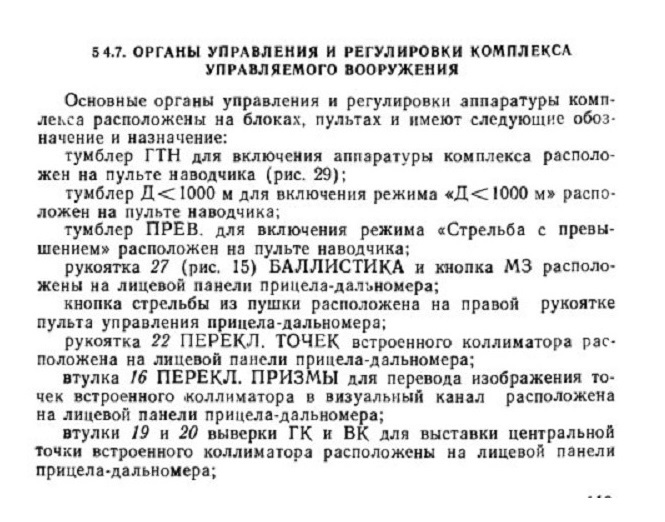

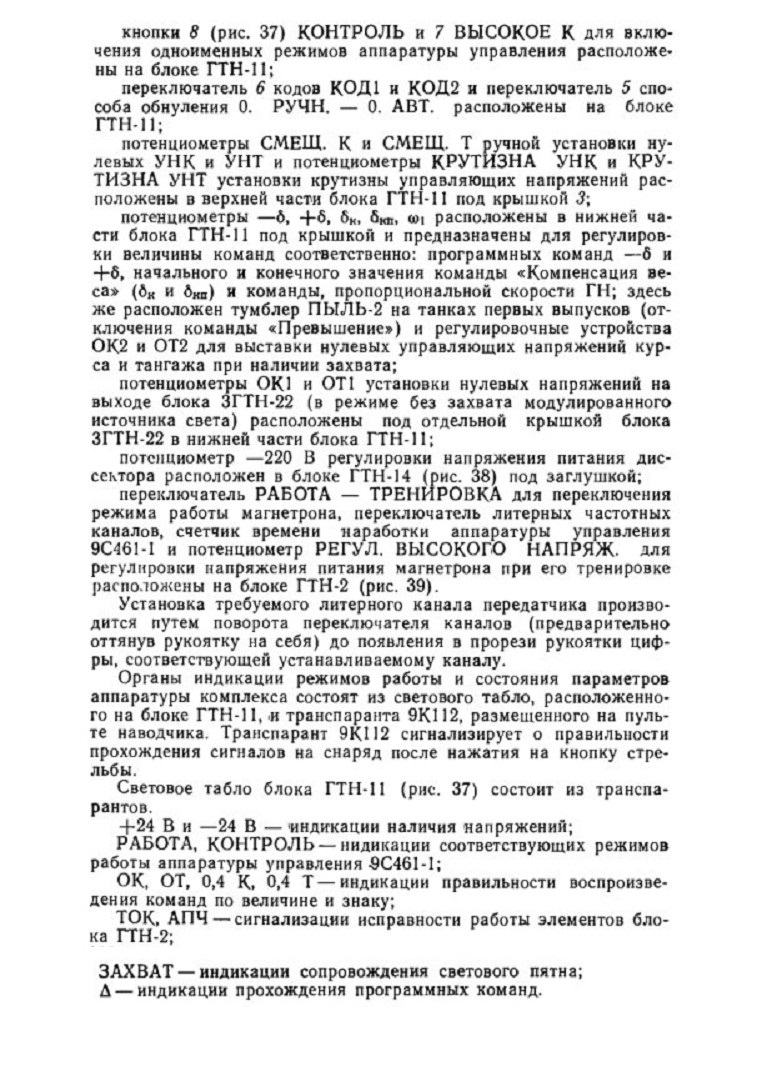

54.7. ОРГАНЫ УПРАВЛЕНИЯ И РЕГУЛИРОВКИ КОМПЛЕКСА УПРАВЛЯЕМОГО ВООРУЖЕНИЯ

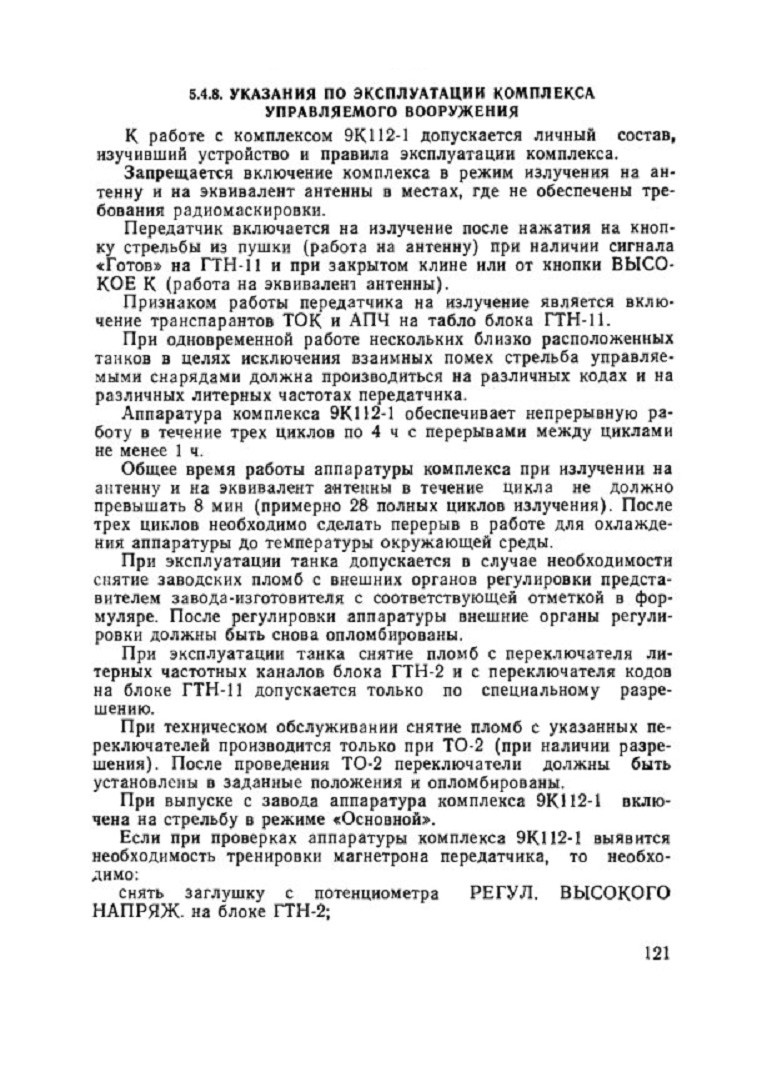

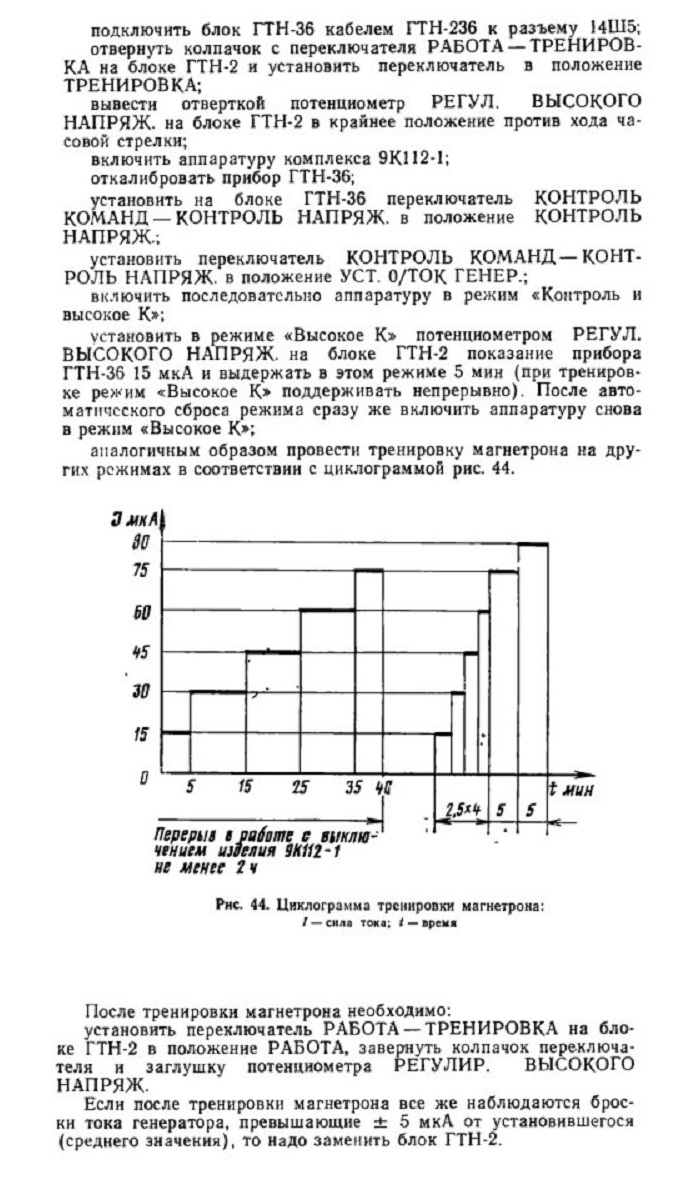

5.4.8. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ КОМПЛЕКСА УПРАВЛЯЕМОГО ВООРУЖЕНИЯ
