Танк Т-80Б. Техническое описание и инструкция по эксплуатации (1984 год, книга 1) - часть 2

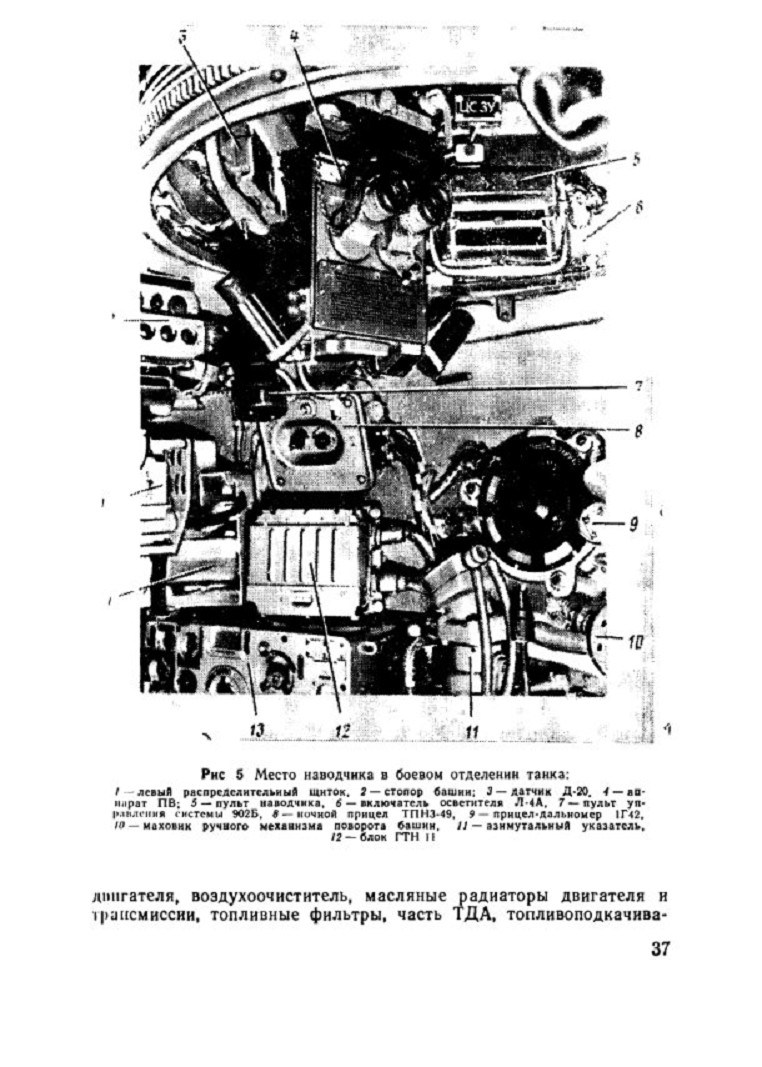

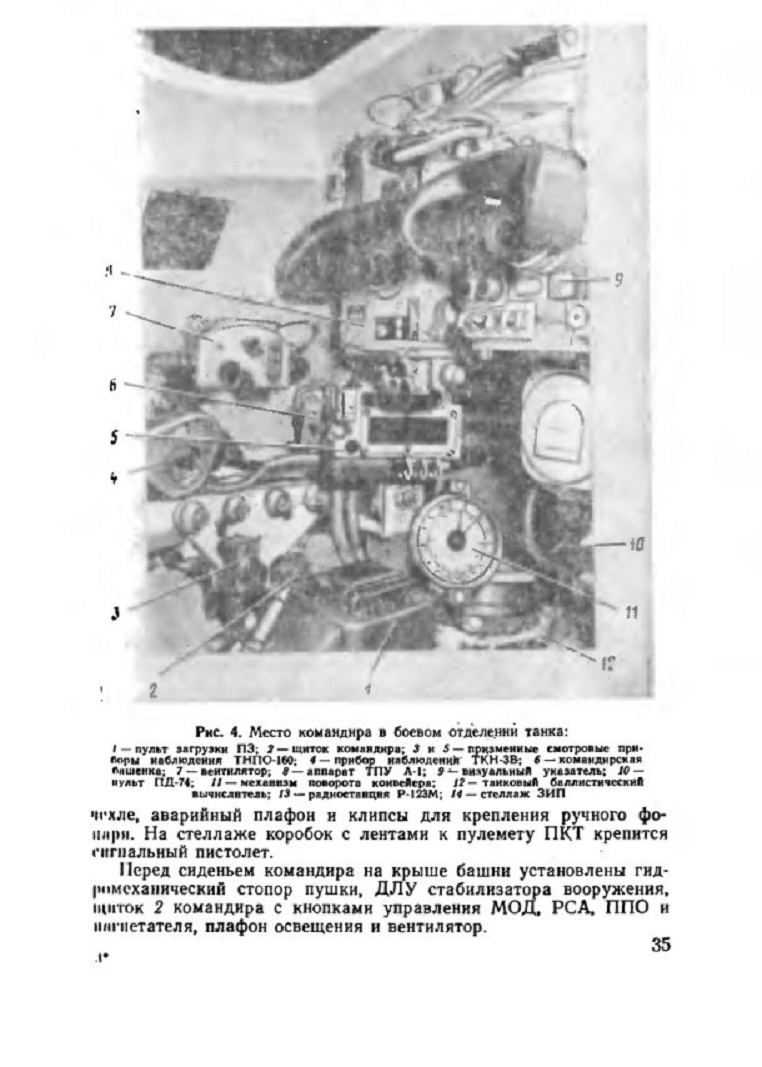

3.3. БОЕВОЕ ОТДЕЛЕНИЕ
Боевое отделение расположено в средней части танка и образовано сочетанием корпуса с башней.

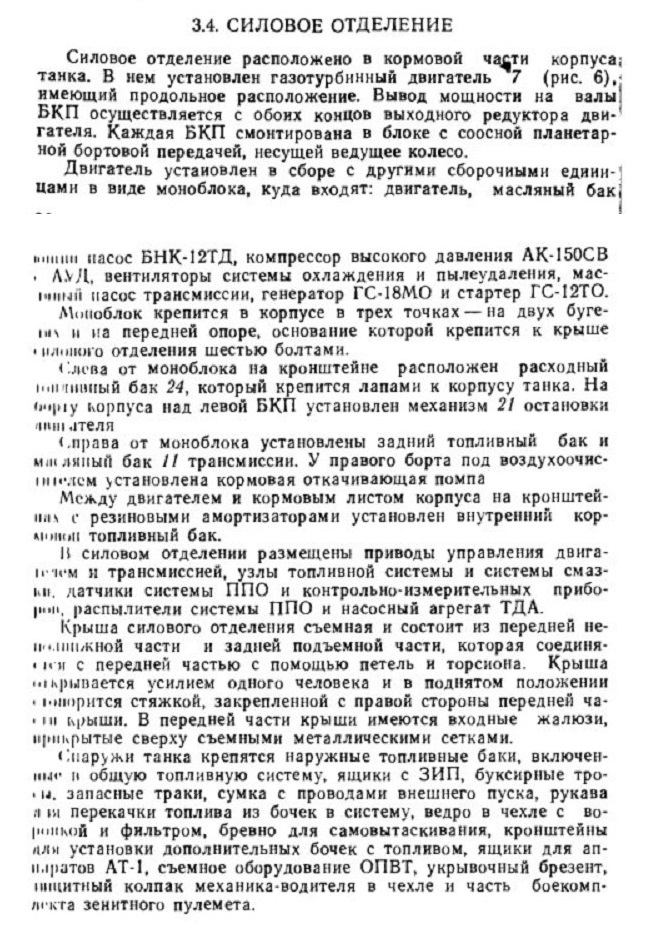

3.4. СИЛОВОЕ ОТДЕЛЕНИЕ

Рис. 6. Силовое отделение:

4. КОРПУС И БАШНЯ

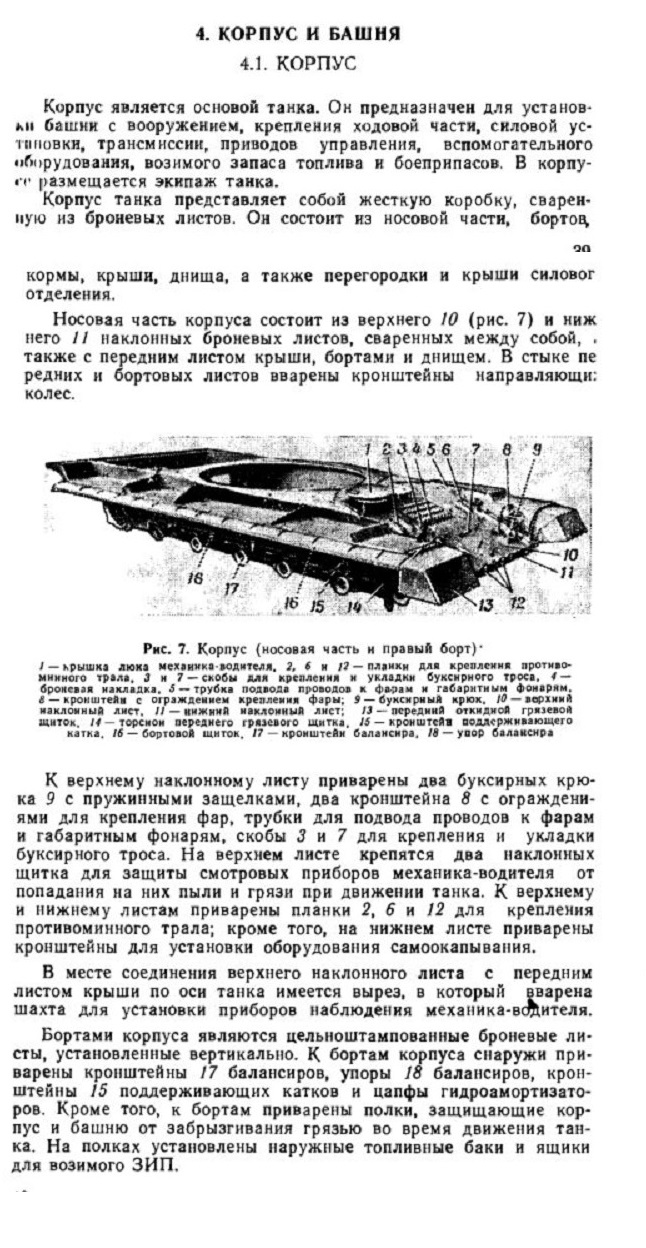

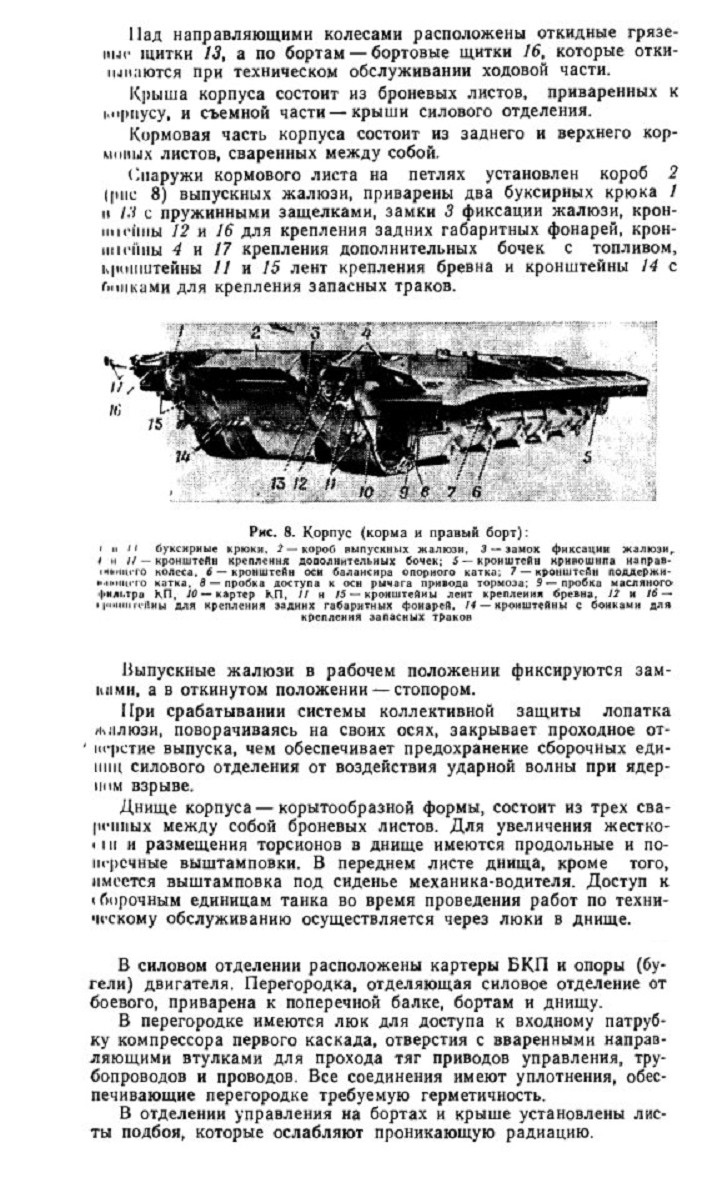

4.1. КОРПУС

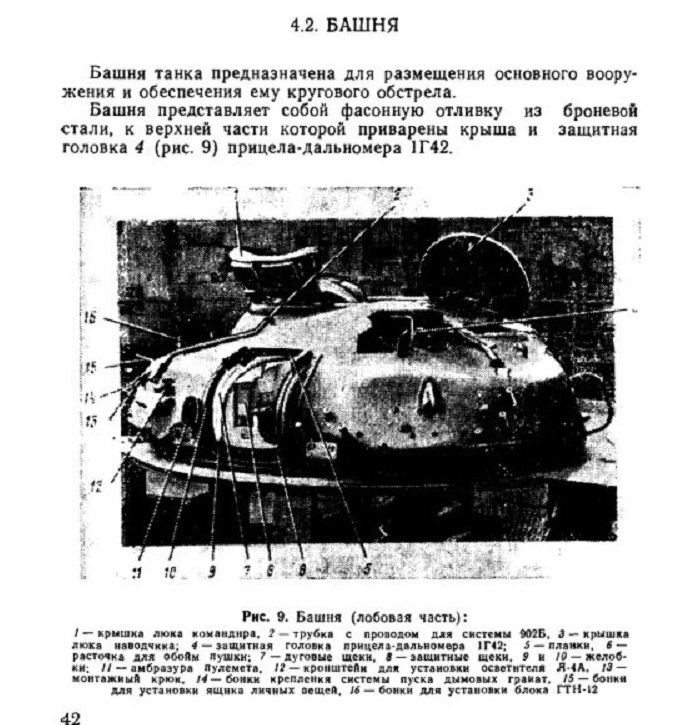

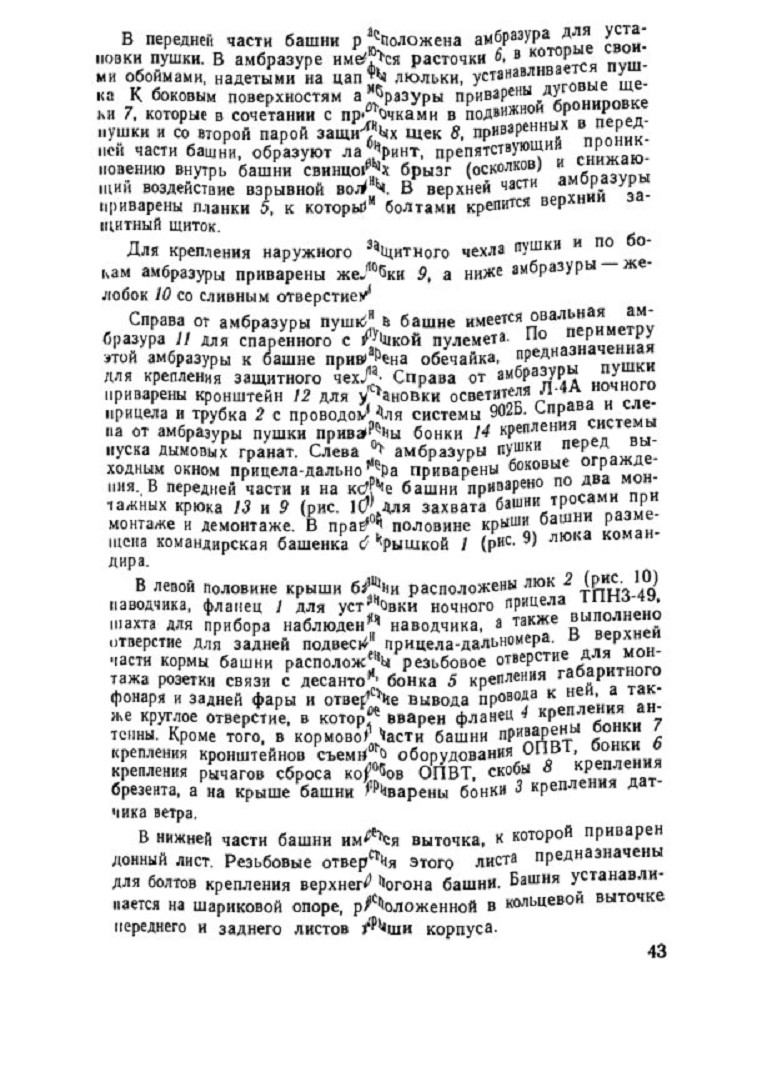

4.2. БАШНЯ

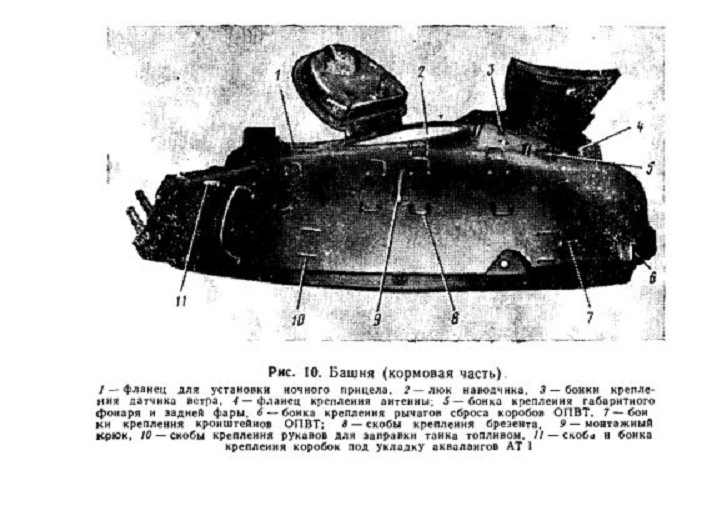

Рис. 10. Башня (кормовая часть)

5. ВООРУЖЕНИЕ

5.1. СОСТАВ ВООРУЖЕНИЯ

В состав вооружения танка входят:

125-мм гладкоствольная пушка 2А46М-1; 7,62-мм спаренный пулемет ПК.Т;

12,7-мм танковый пулемет «Утес» (НСВТ-12,7); боеприпасы к пушке и пулеметам; механизм заряжания; система управления огнем танка 1АЗЗ; комплекс управляемого вооружения 9К112-1; ночной прицел ТПНЗ-49.

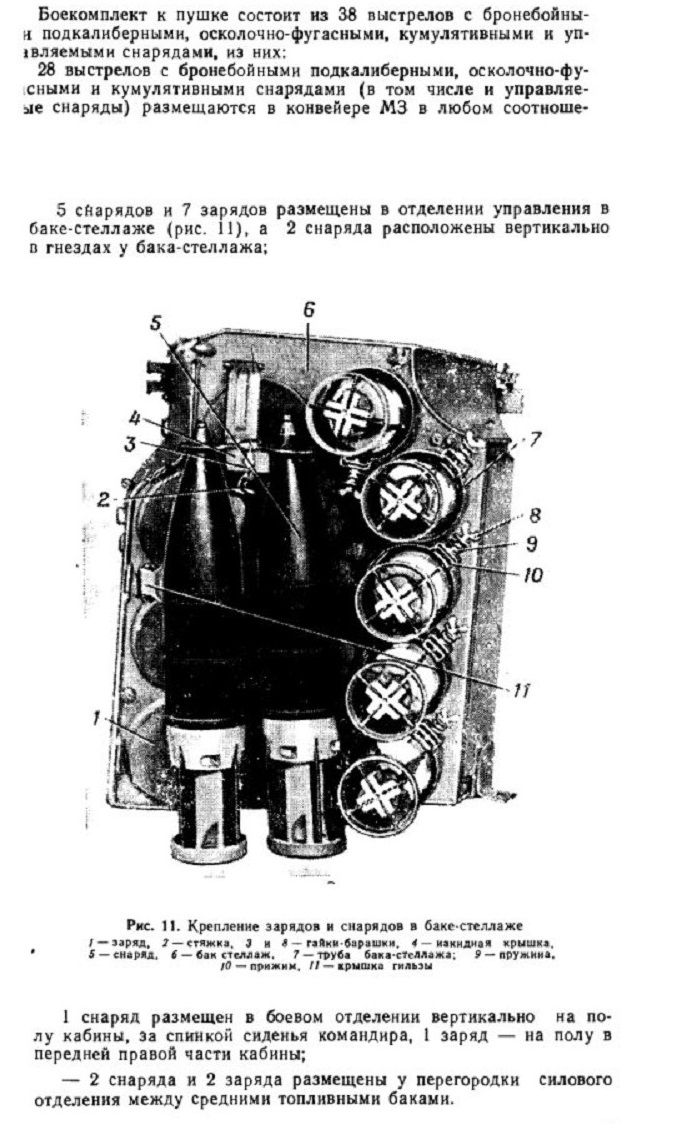

5.2. БОЕКОМПЛЕКТ

5.3. СИСТЕМА УПРАВЛЕНИЯ ОГНЕМ 1A33

Система управления огнем IA33 предназначена для обеспечения ведения эффективного огня из пушки и спаренного с ней пулемета по танкам и другим бронированным целям, движущимся со скоростями до 75 км/ч, по малоразмерным целям (ДОТ, ДЗОТ и др.) и по живой силе противника при стрельбе с места и сходу, при скоростях до 30 км/ч — на дальностях действительного огня пушечного и пулеметного вооружения как при прямой видимости целей через прицел-дальномер, так и с закрытых огневых позиций.

Система управления огнем 1АЗЗ, функционально связанная с комплексом управляемого вооружения 9K112-1, обеспечивает эффективную стрельбу из пушки управляемыми снарядами.

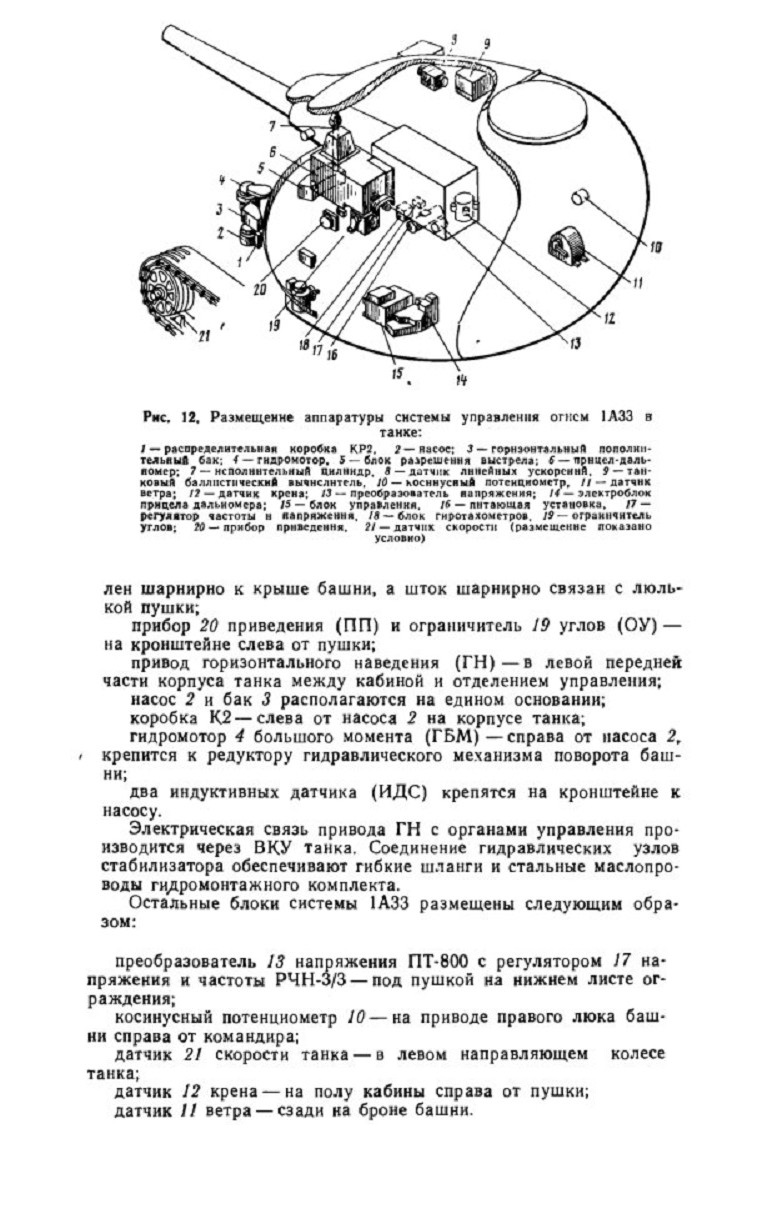

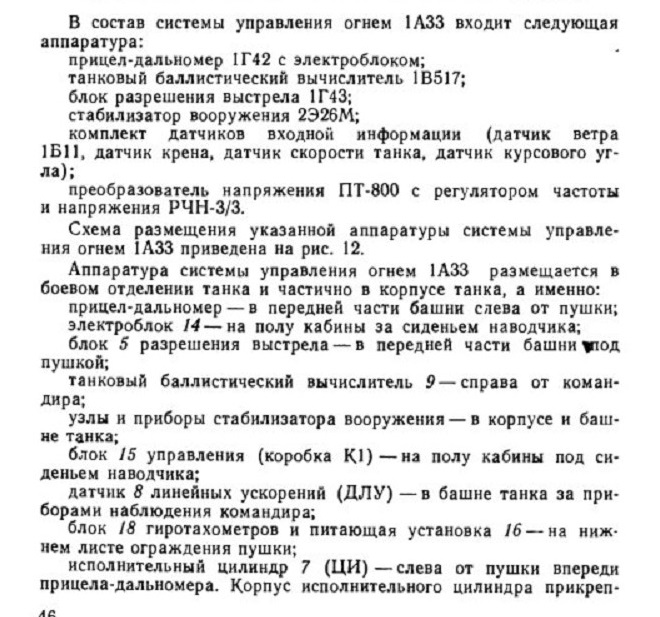

5.3.1. СОСТАВ И РАЗМЕЩЕНИЕ СИСТЕМЫ УПРАВЛЕНИЯ ОГНЕМ
