Танк Т-80Б. Техническое описание и инструкция по эксплуатации (1984 год, книга 1) - часть 3

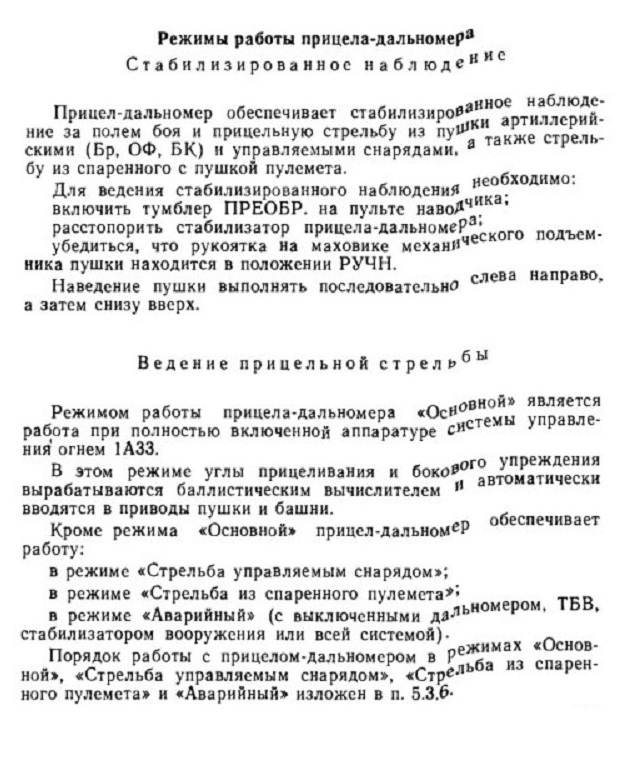

Режимы работы прицела-дальномера3

Стабилизированное набл наблюдение

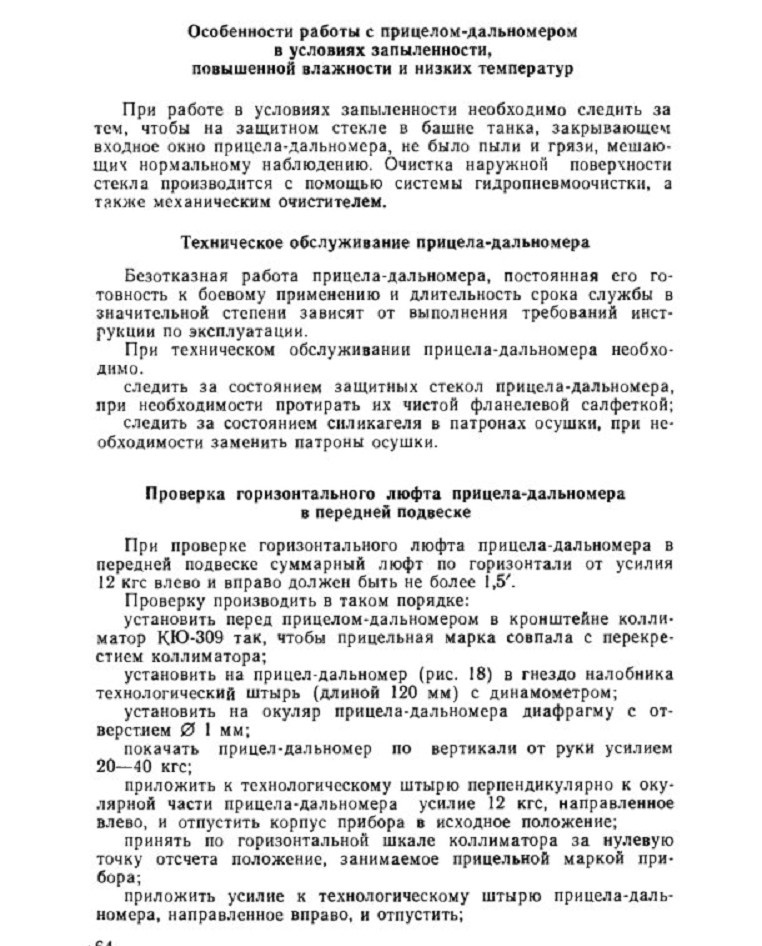

Особенности работы с прицелом-дальномером в условиях запыленности, повышенной влажности и низких температур

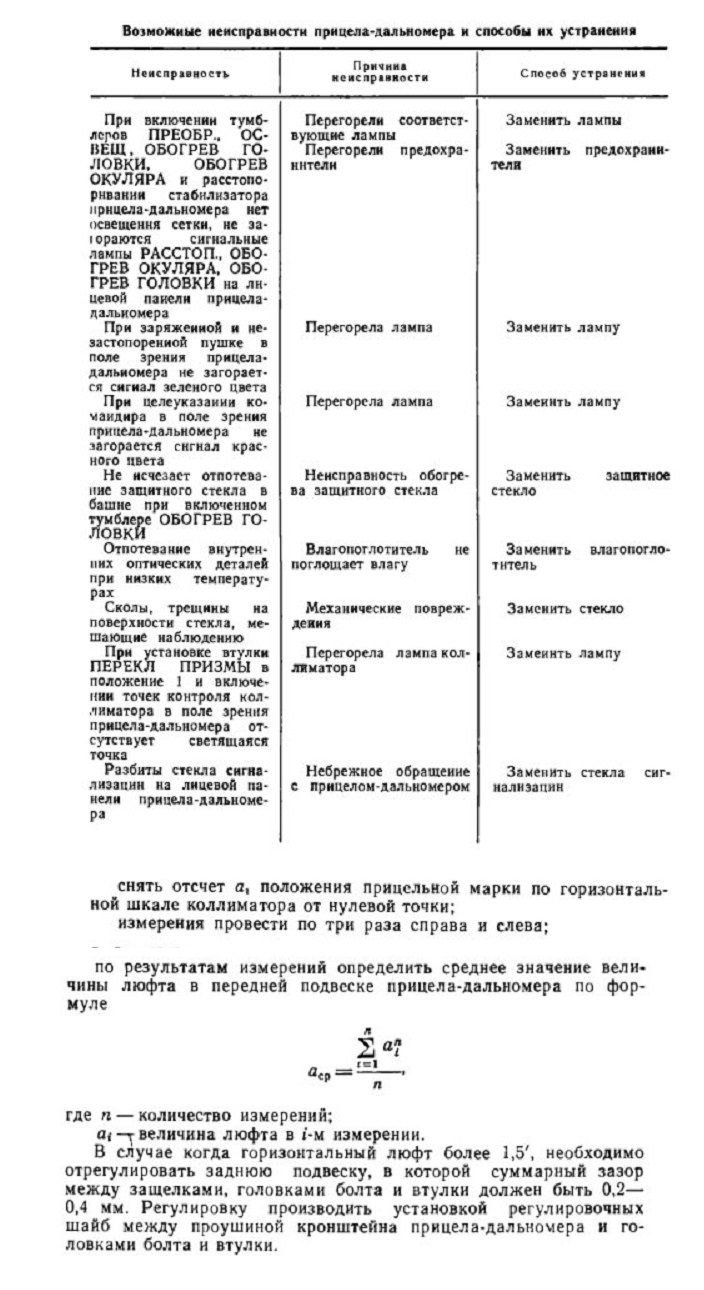

Возможные неисправности прицела-дальномера и способы их устранения





Электроблок
Электроблок прицела-дальномера предназначен для размещения электронных и электромеханических устройств, обеспечивающих совместную работу блоков прицела-дальномера. Для удобства и ремонта корпус имеет две съемные крышки. На стенках корпуса крепятся розетка, вилки, счетчик моточасов и счетчик импульсов прицела-дальномера.

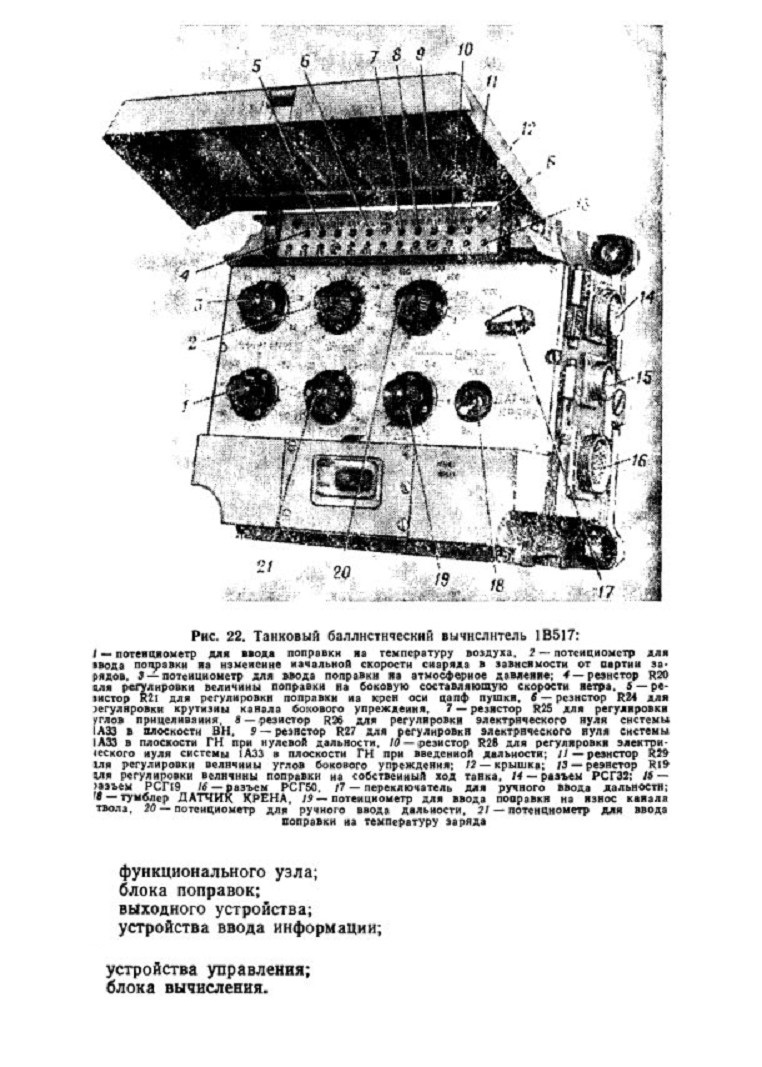

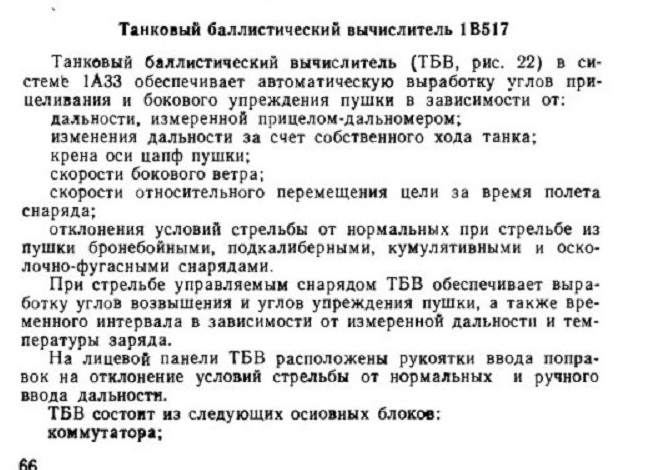

Танковый баллистический вычислитель 1В517

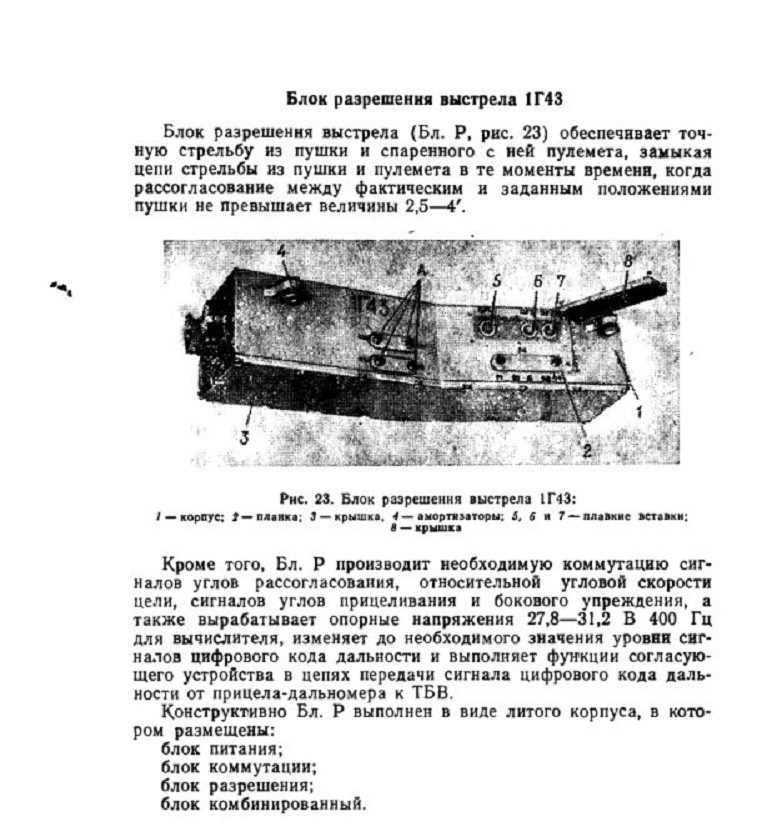

Блок разрешения выстрела 1Г43

Стабилизатор вооружения

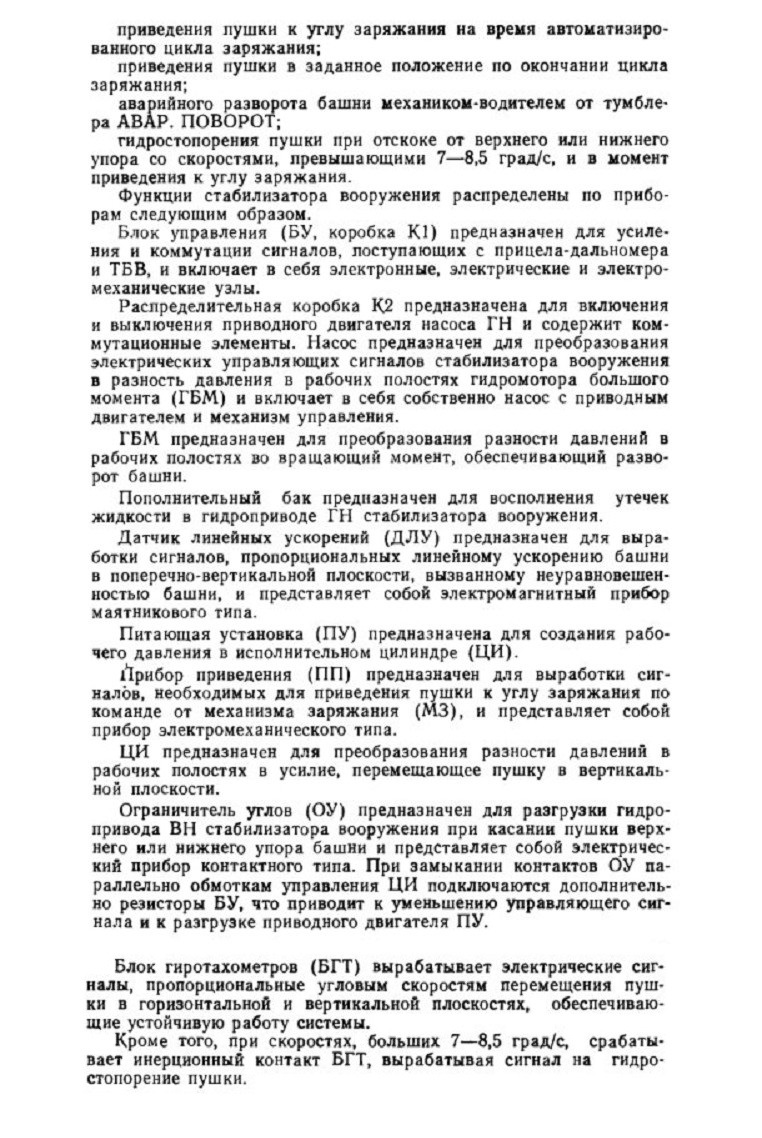

Стабилизатор вооружения 2Э26М предназначен для: стабилизации и стабилизированного наведения пушки и спаренного с ней пулемета в двух плоскостях;

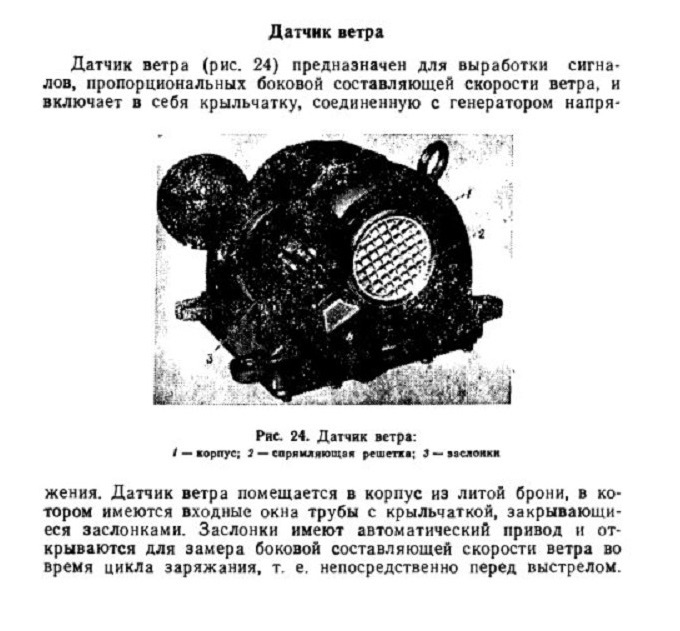

Датчик ветра

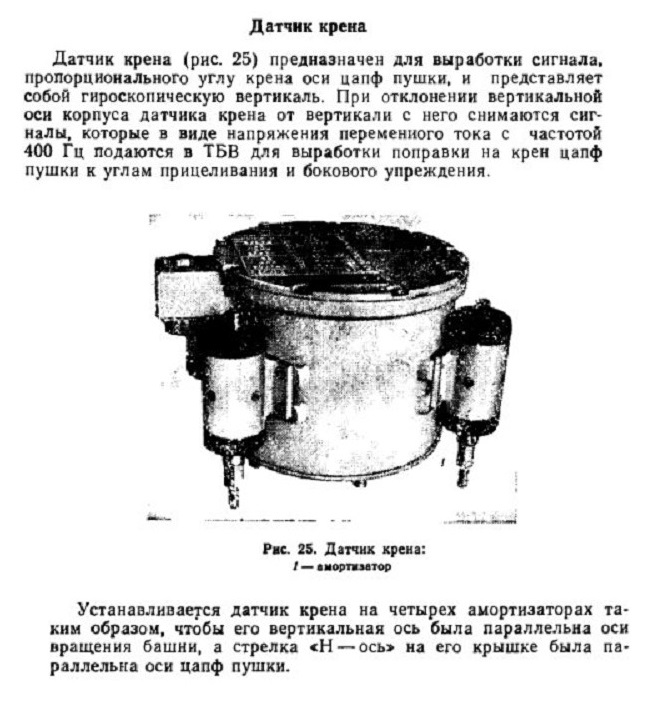

Датчик крена

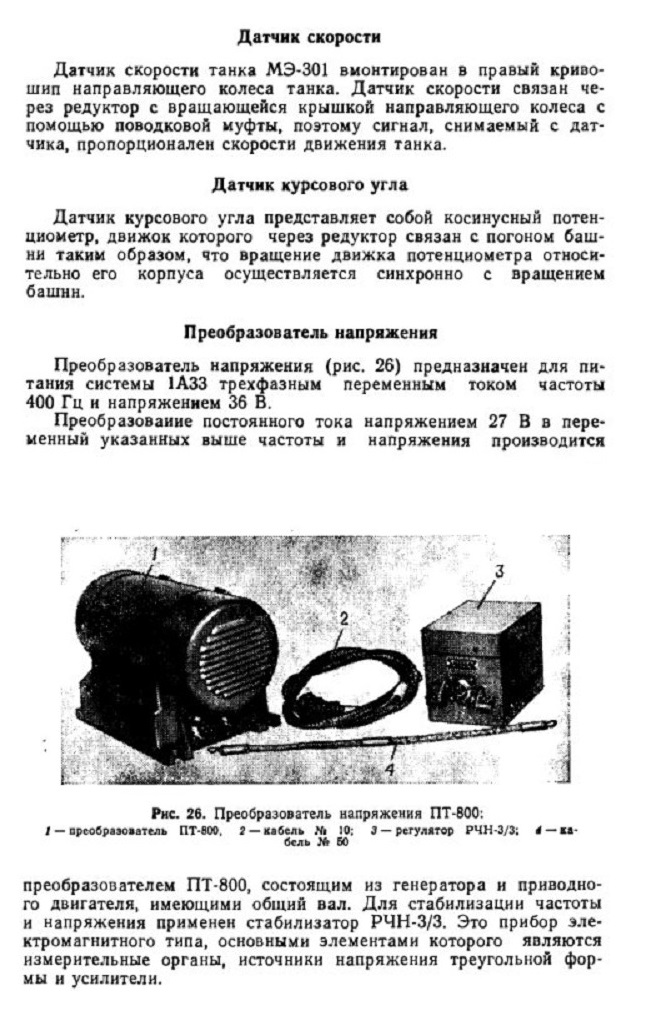

Датчик скорости





5.3.3. ПРИНЦИП ДЕЙСТВИЯ СИСТЕМЫ УПРАВЛЕНИЯ ОГНЕМ

Принцип работы системы и взаимодействие ее частей показаны на функциональной схеме (рис. 27).

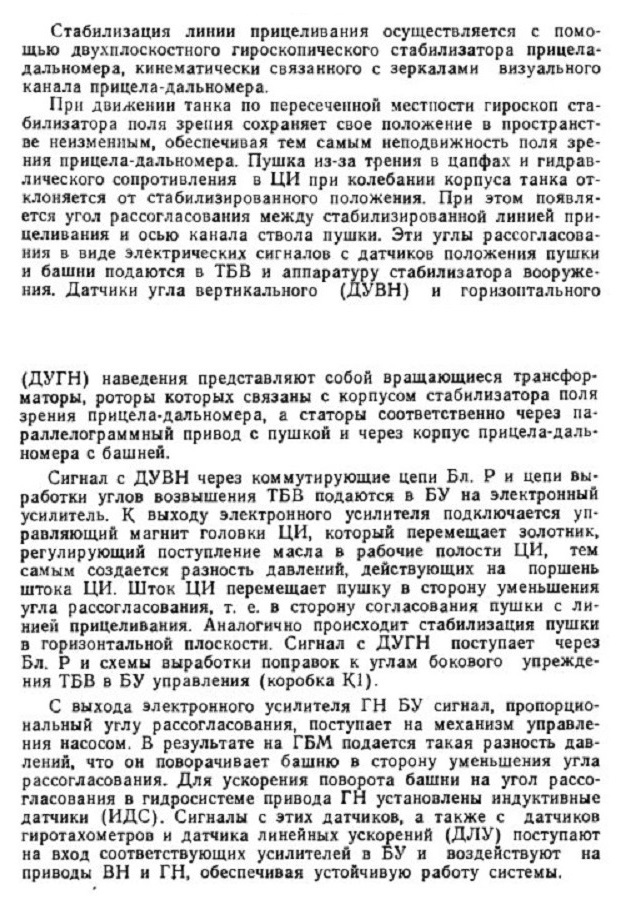

Стабилизация линии прицеливания прицела-дальномера и вооружения

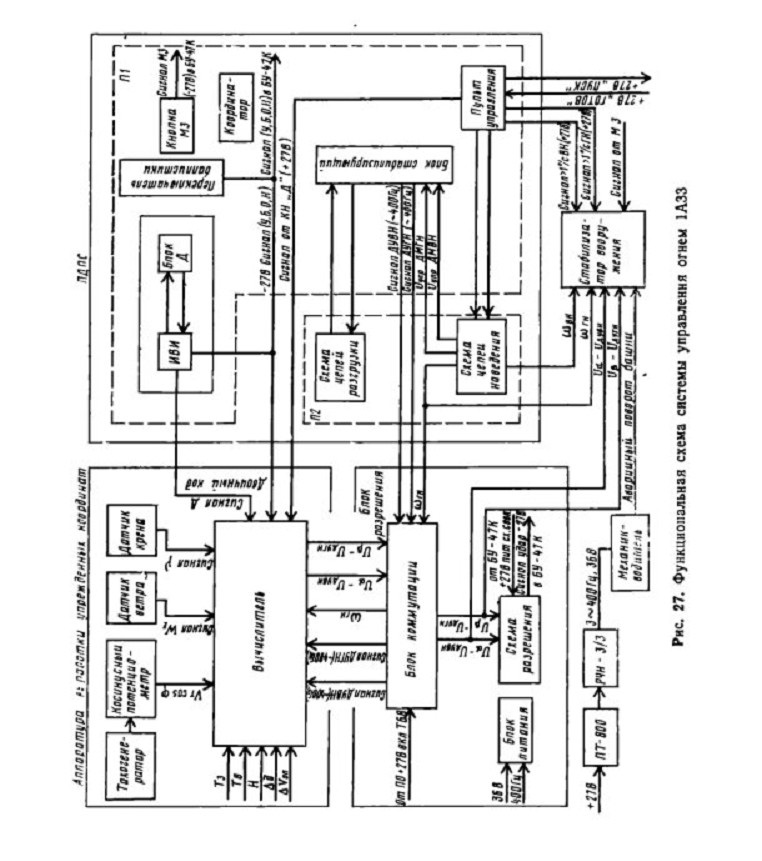

Рис. 27. Функциональная схема системы управления огнем 1АЗЗ







Наведение линии прицеливания прицела-дальномера и вооружения



Для наведения линии прицеливания прицела-дальномера и вооружения на цель наводчик отклоняет рукоятки пульта управления в сторону совмещения прицельной марки с целью. При этом появляются углы рассогласования между линией прицеливания и пушкой (башней) в вертикальной и горизонтальной плоскостях соответственно. Эти сигналы подаются в БУ стабилизатора вооружения, вследствие чего башня и пушка перемещаются в сторону уменьшения углов рассогласования аналогично тому, как это происходит в режиме стабилизации.

Для автоматической компенсации статической ошибки между стабилизированной линией прицеливания и пушкой предназначены интеграторы приводов ГН и ВН, которые совместно со схемой параметрической компенсации скоростной ошибки повышают точность работы стабилизатора в режиме наведения и стабилизации.





Измерение дальности до цели

Для замера дальности наводчик наводит марку на цель и нажимает кнопку 14 (рис. 13) для измерения дальности. При этом пускается оптический квантовый генератор прицела-дальномера, который излучает мощный короткий световой импульс в сторону цели.

Часть излучения генератора отводится на фотодиод приемного канала. Отразившись от цели, импульс света второй раз попадает в фотоприемное устройство. Промежуток времени между излученным и отраженным от цели импульсом, прямо пропорциональный величине дальности до цели, преобразуется в напряжение и выдается на цифровой индикатор прицела-дальномера и в ТБВ.

При измерении дальности до выбранной цели в случае наличия в поле зрения прицела-дальномера двух-трех целей предусмотрена схема селекций целей.

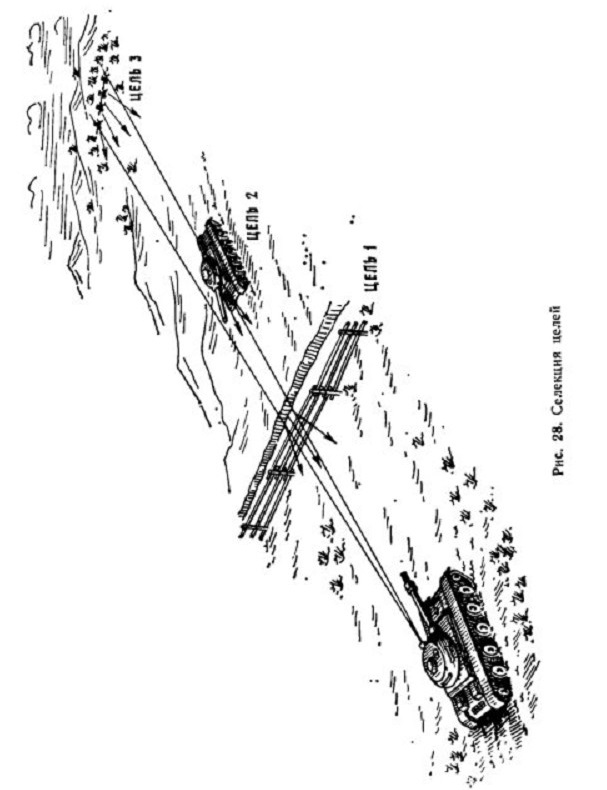

Устройство селекции целей состоит из счетчика количества целей, индикатор которого расположен в нижней части поля зрения прицела-дальномера под цифровым индикатором дальности и рукоятки 25 (рис. 15) ВЫБОР ЦЕЛИ, расположенной на передней панели прицела-дальномера. Количество целей определяется по количеству светящихся точек на индикаторе счетчика количества целей (рис. 28).

При установке рукоятки ВЫБОР ЦЕЛИ в положение 1, 2 или 3 измерение дальности возможно до первой, второй или третьей цели, соответственно попадающих в створ излучения прицела-дальномера и зафиксированных фотоприемным устройством.

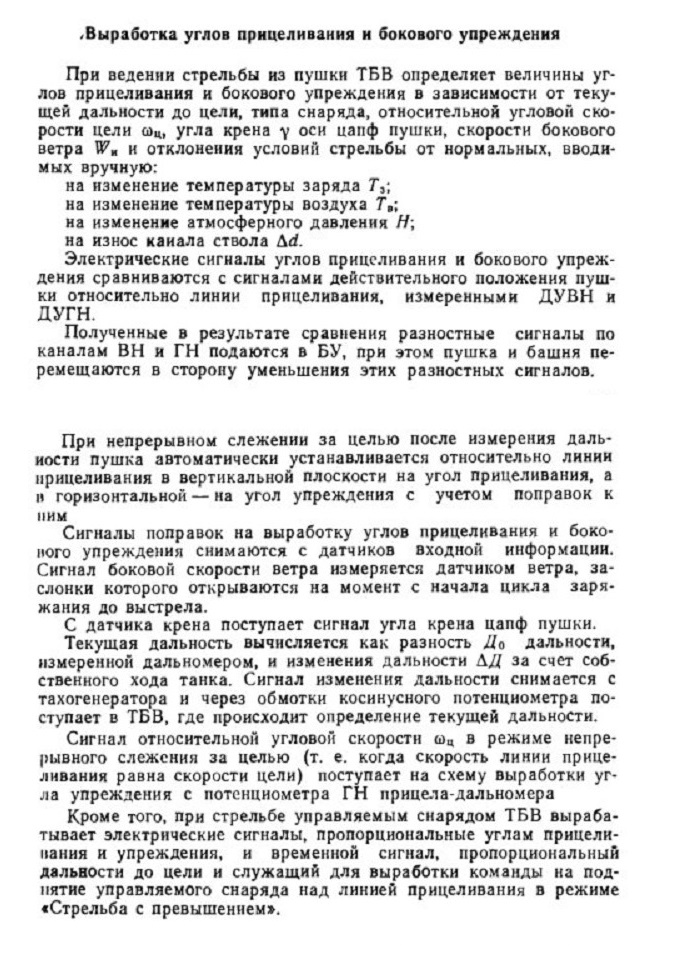

«Выработка углов прицеливания и бокового упреждения

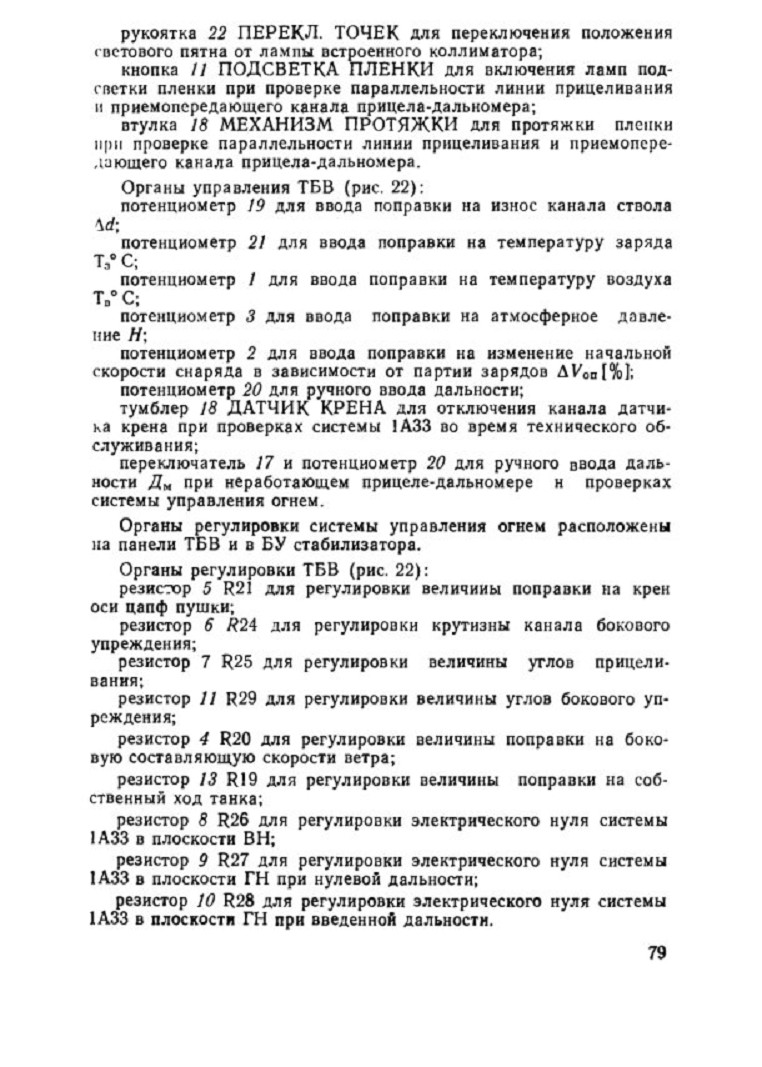

5.34. ОРГАНЫ УПРАВЛЕНИЯ И РЕГУЛИРОВКИ СИСТЕМЫ УПРАВЛЕНИЯ ОГНЕМ

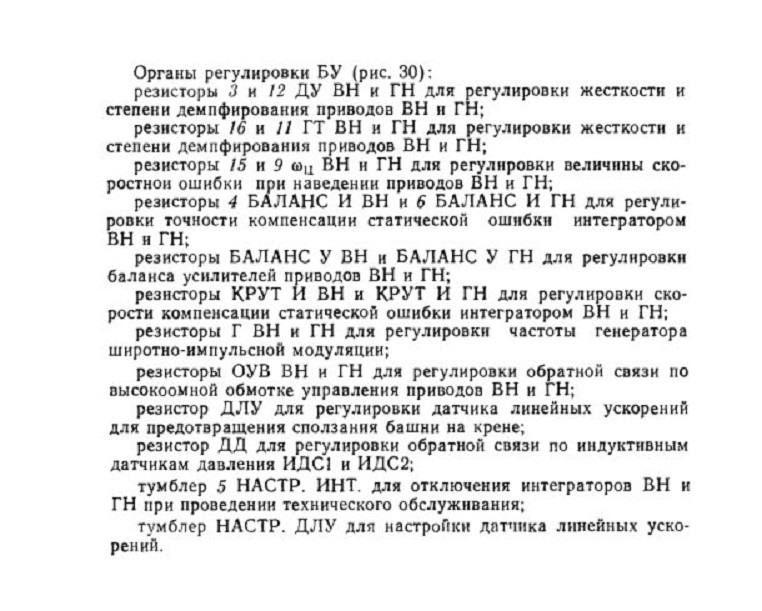

В системе 1A33 предусмотрены органы управления и регулировки, которые обеспечивают включение системы и отдельных узлов, их взаимодействие и регулировку отдельных параметров системы.

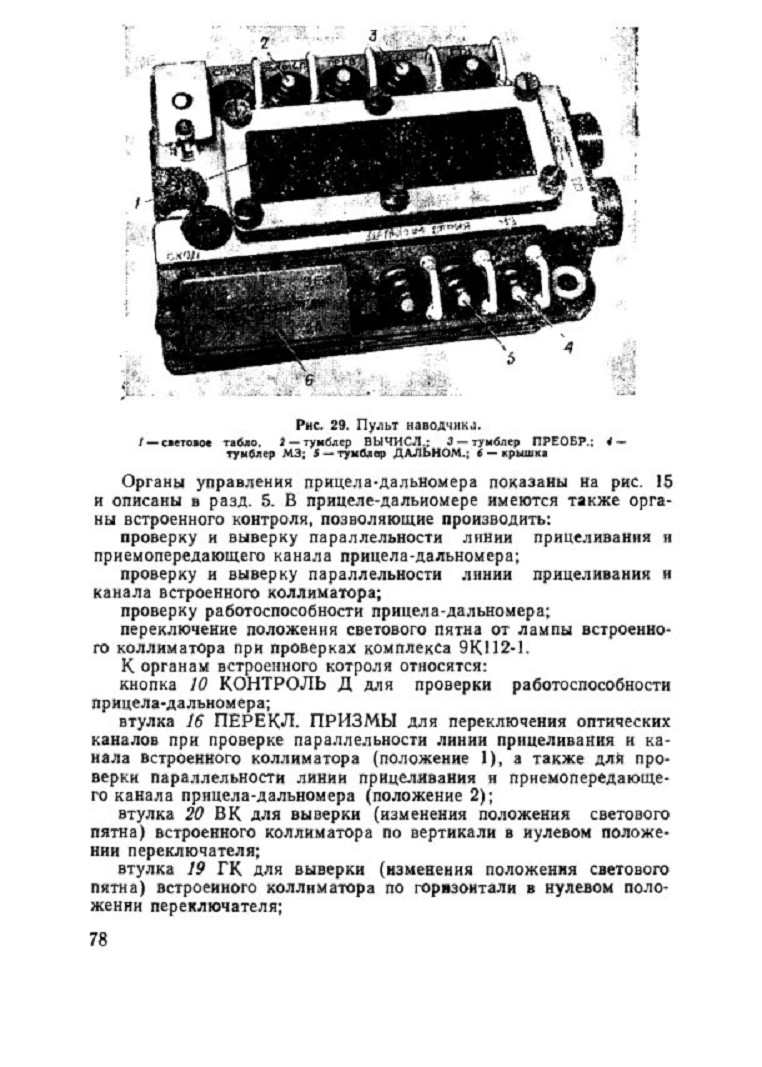

Для включения системы 1АЗЗ предусмотрены: тумблер 3 (рис. 29) ПРЕОБР. пульта наводчика для включения преобразователя напряжения, обеспечивающего питание системы переменным током частоты 400 Гц напряжением 36 В и подачу напряжения питания 27 В на прицел-дальномер;

тумблер 5 ДАЛЬНОМ. для включения оптического квантового дальномера;

тумблер 2 ВЫЧИСЛ. для включения ТБВ; рукоятка (под маховиком ручного подъемного механизма пушки) для включения гидропривода стабилизатора вооружения в вертикальной плоскости.

Для защиты электрических цепей от перегрузок используются автоматические предохранители (АЗР).

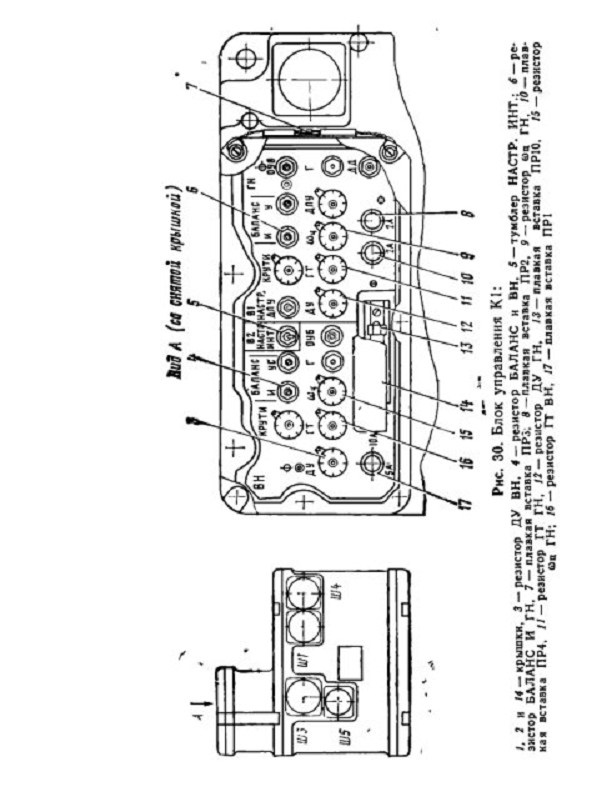

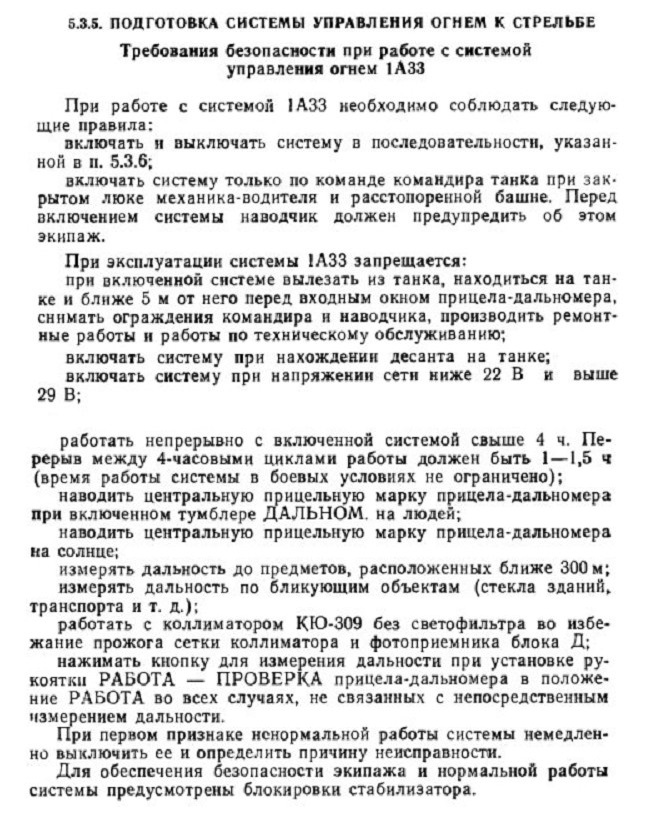

5.3.5. ПОДГОТОВКА СИСТЕМЫ УПРАВЛЕНИЯ ОГНЕМ К СТРЕЛЬБЕ

Требования безопасности при работе с системой управления огнем 1АЗЗ

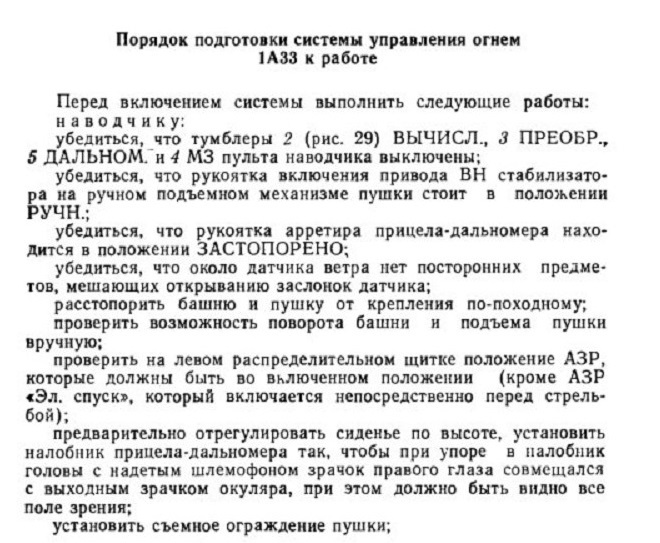

Порядок подготовки системы управления огнем 1АЗЗ к работе









5.3.6. РЕЖИМЫ РАБОТЫ СИСТЕМЫ УПРАВЛЕНИЯ ОГНЕМ

В системе 1АЗЗ предусмотрены основные и аварийные режимы работы, возникающие при выходе из строя входящих в систему узлов и блоков.

Режим работы «Основной»

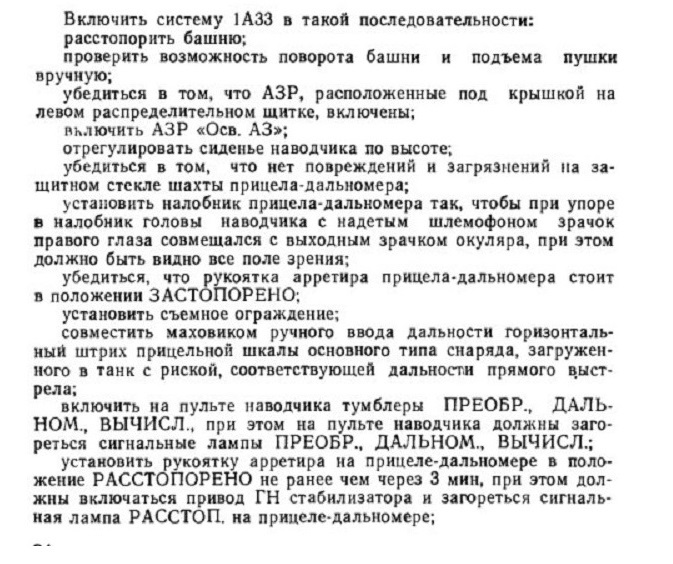

Включение системы 1АЗЗ

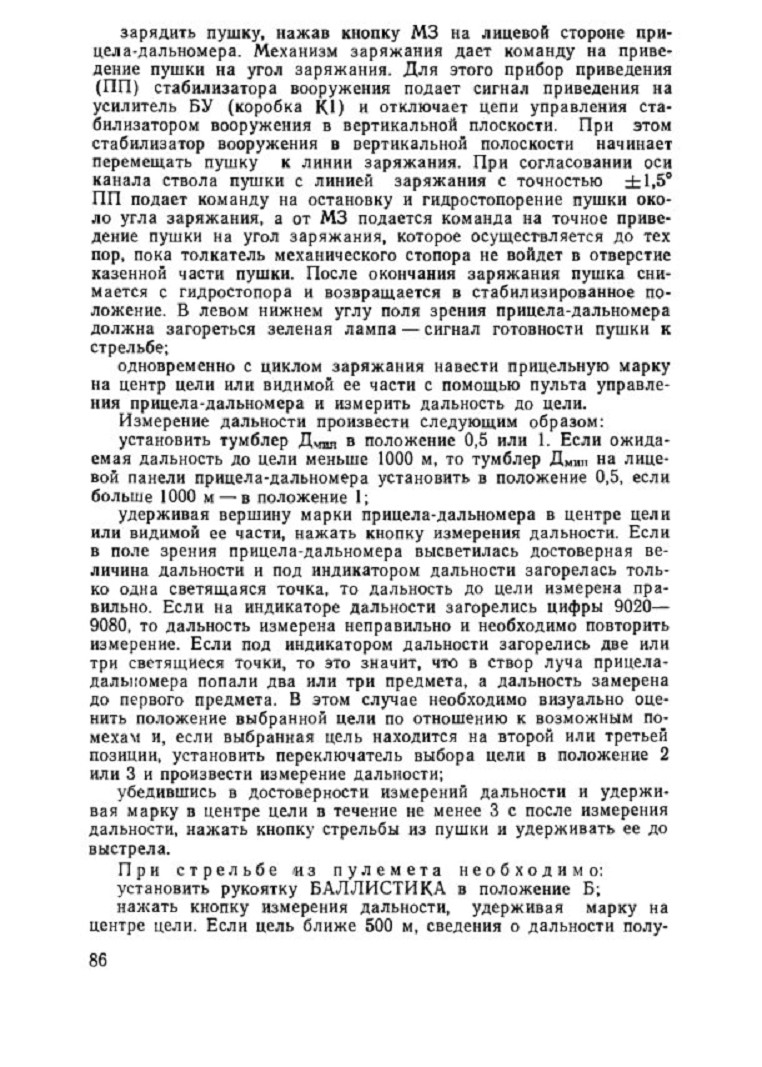

Стрельба

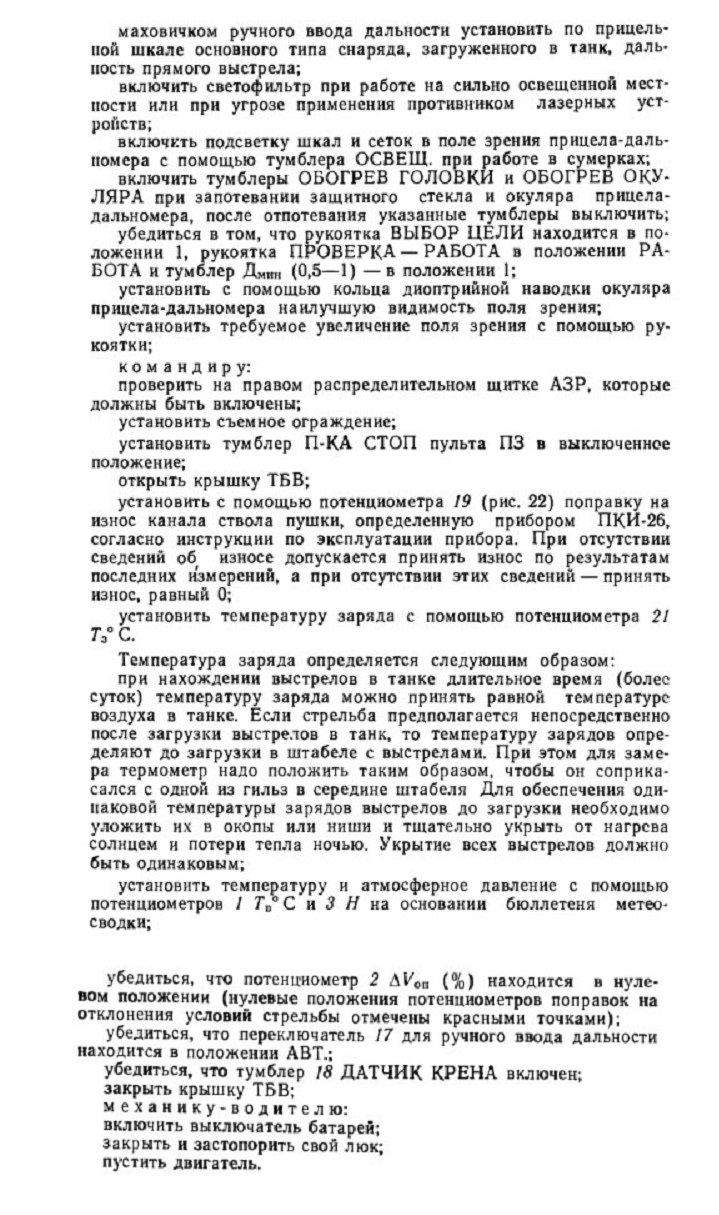

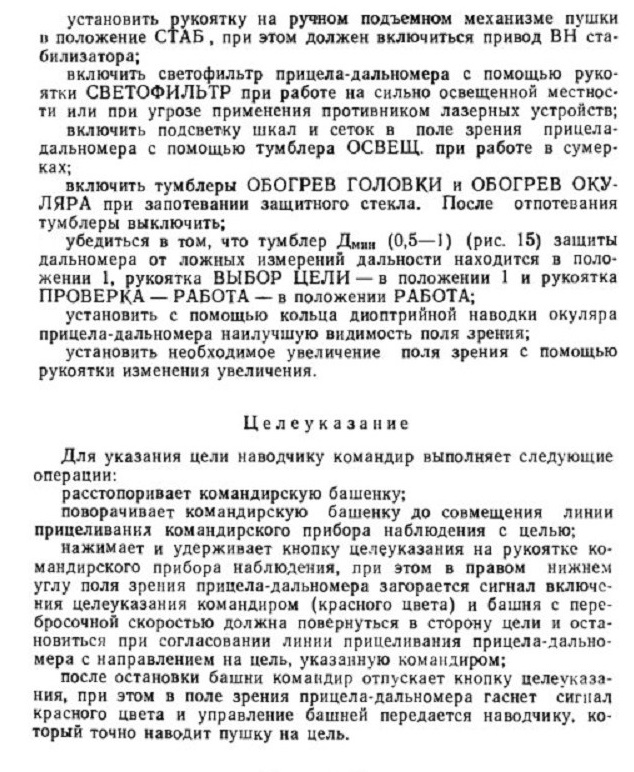

Для производства выстрела с включенной системой 1АЗЗ необходимо выполнить следующие операции (наводчику):

установить по команде командира требуемый тип снаряда с помощью рукоятки переключателя типа снаряда на прицеле-дальномере. На табло в нижней части поля зрения должно появиться светящееся обозначение выбранного типа снаряда;







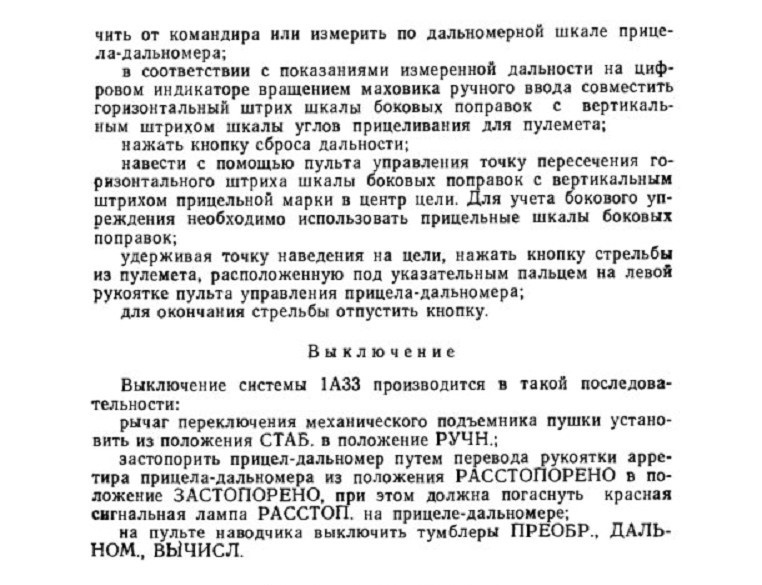

Аварийные режимы работы

Режим «Аварийный поворот башни механиком-водителем»


Режим «Аварийный поворот башни механиком-водителем» применяется для обеспечения выхода механика-водителя через свой люк (при положении пушки над люком) в аварийных случаях и осуществляется при закрытом люке механика-водителя к расстопоренной башне.

Для поворота башни механику-водителю необходимо нажать и удерживать кнопку АВАР. ПОВОР. КОЛПАКА, расположенную на щите механика-водителя под защитной крышкой. При этом независимо от режима работы стабилизатора башня начнет вращаться влево с перебросочной скоростью, а в правой нижней части поля зрения прицела дальномера загорится красная лампа. За положением пушки механик-водитель следит через смотровые приборы или по лампам сигнализации выхода пушки за габариты танка. Для остановки башни кнопку следует отпустить, при этой
башня останавливается, красная лампа в поле зрения прицела-дальномера гаснет и, если стабилизатор был включен, управление башней передается наводчику.

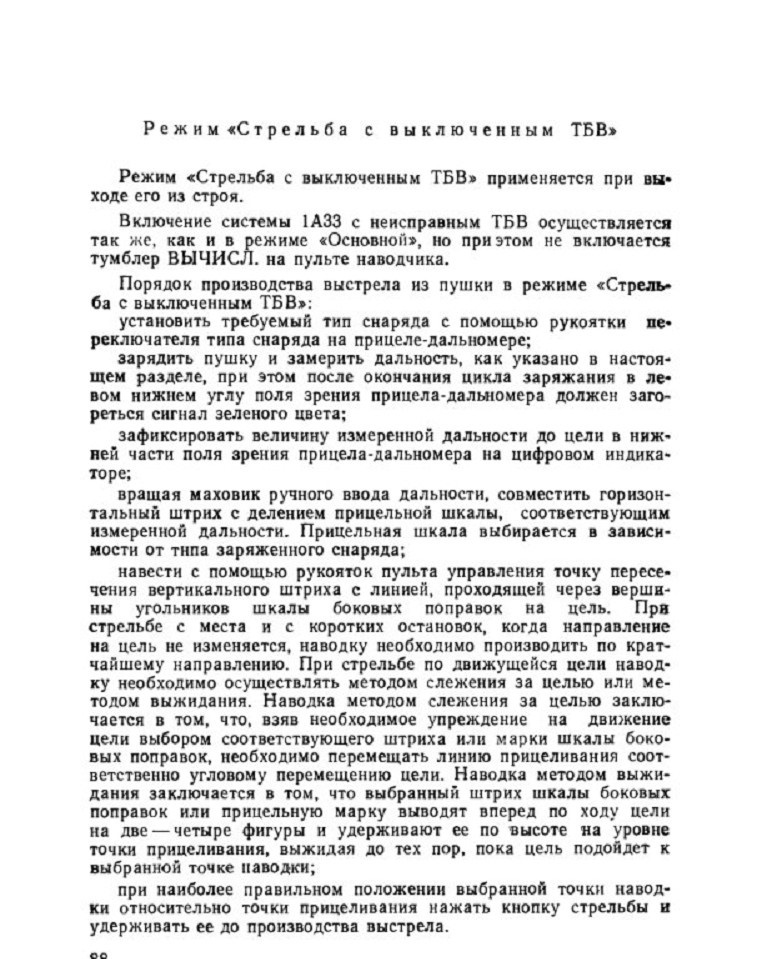

Режим «Стрельба с выключенным ТБВ»

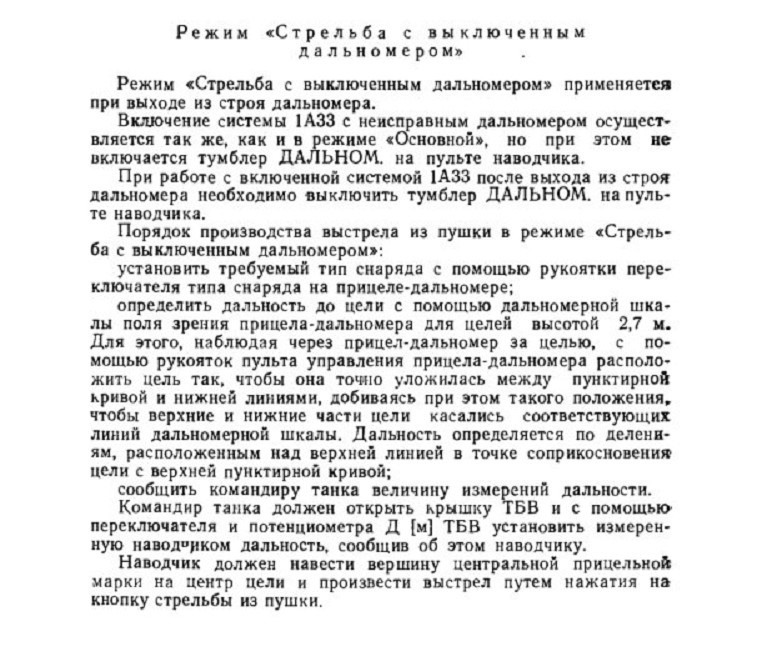

Режим «Стрельба с выключенным дальномером»

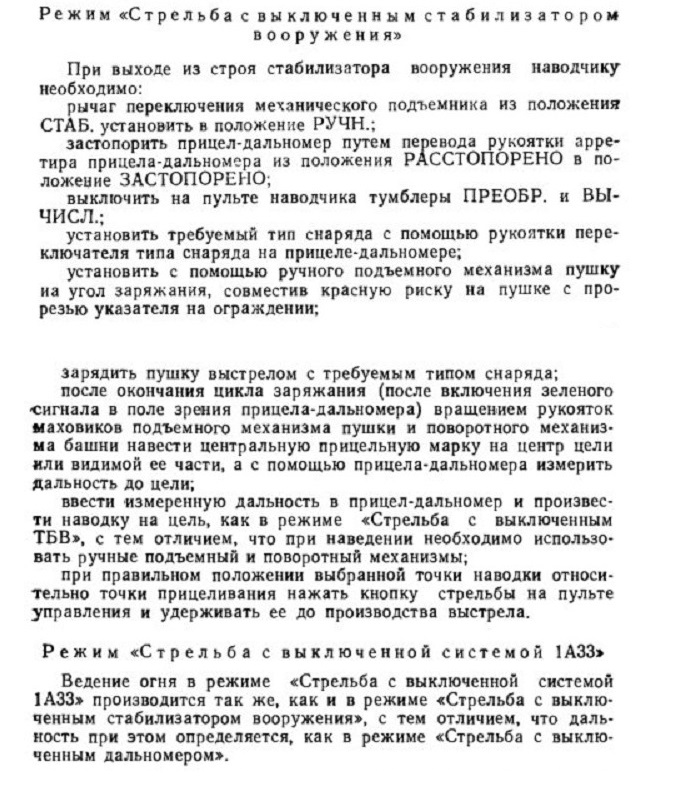

Режим «Стрельба с выключенным стабилизатором вооружения»
