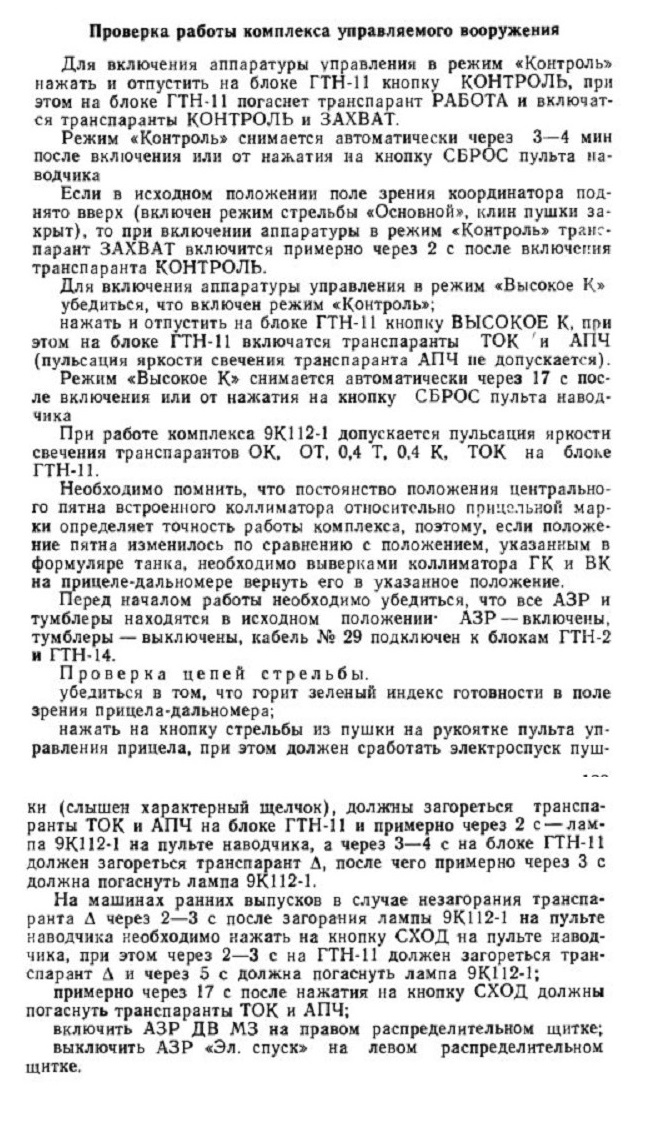

Проверка работы комплекса управляемого вооружения

54.9. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С КОМПЛЕКСОМ УПРАВЛЯЕМОГО ВООРУЖЕНИЯ

При эксплуатации комплекса 9КП2-1 необходимо соблюдать требования безопасности, изложенные в инструкции по эксплуатации танка.

При эксплуатации танка запрещается:

производить ремонт и замену блоков комплекса, отключать и подключать разъемы к блокам, менять предохранители и индикаторные лампы при включенной аппаратуре, а также включать аппаратуру при открытых блоках;

при работе аппаратуры комплекса на излучение во избежание высокочастотного облучения находиться в зоне секторов излучения антенного блока на расстоянии до 100 м от танка (в зоне сектора ±15° по горизонту от оси антенны);

включать передатчик аппаратуры управления на излучение при отсоединенном антенно-волноводном тракте;

при включенном стабилизаторе находиться на корпусе танка и в радиусе обметания ствола пушки;

включать аппаратуру комплекса при напряжении бортовой сети танка, выходящим за пределы 27±2.7 В.

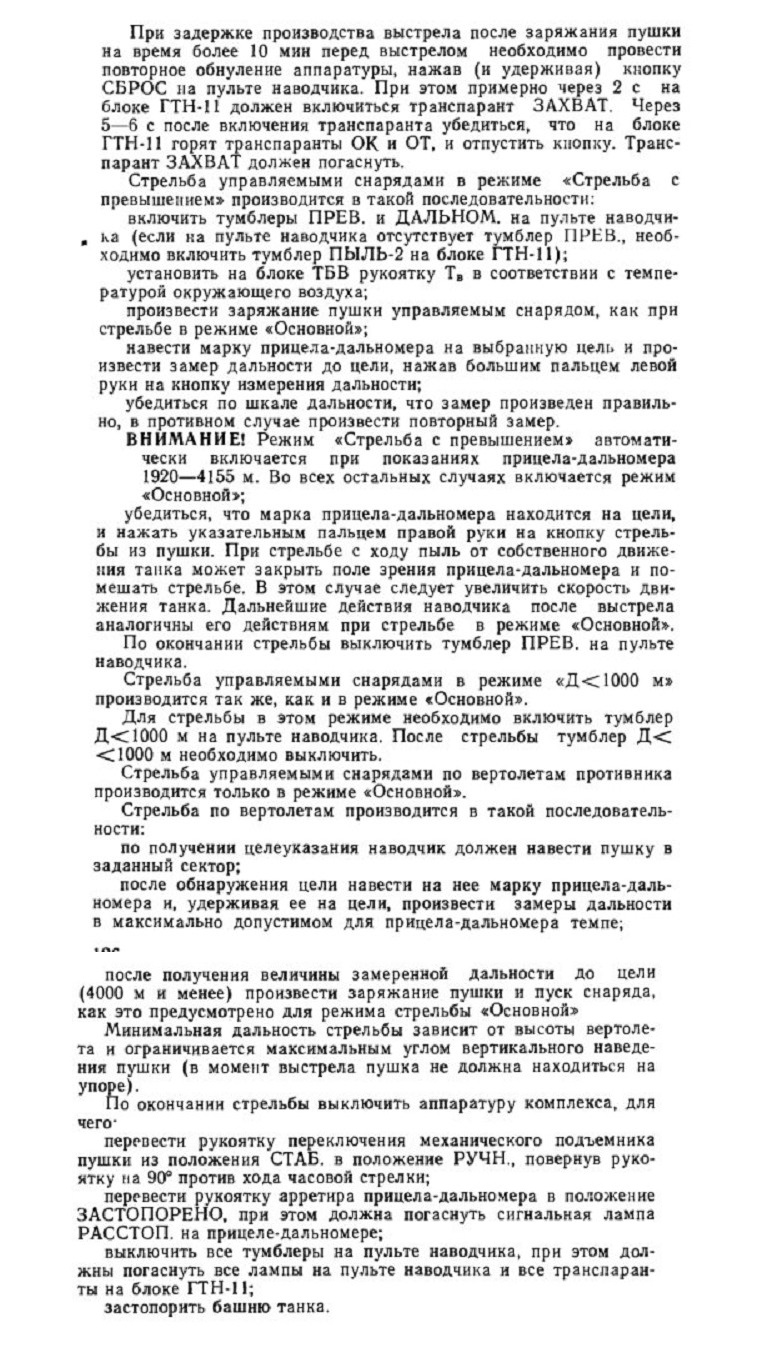

54 10. СТРЕЛЬБА УПРАВЛЯЕМЫМИ СНАРЯДАМИ 9M112M (9М112)

При подготовке аппаратуры комплекса 9KI12-1 к стрельбе необходимо:

убедиться, что включен требуемый режим стрельбы; убедиться в том, что нет повреждений и загрязнений на защитном стекле шахты прицела-дальномера и на передней крышке антенного блока ГТН-12;

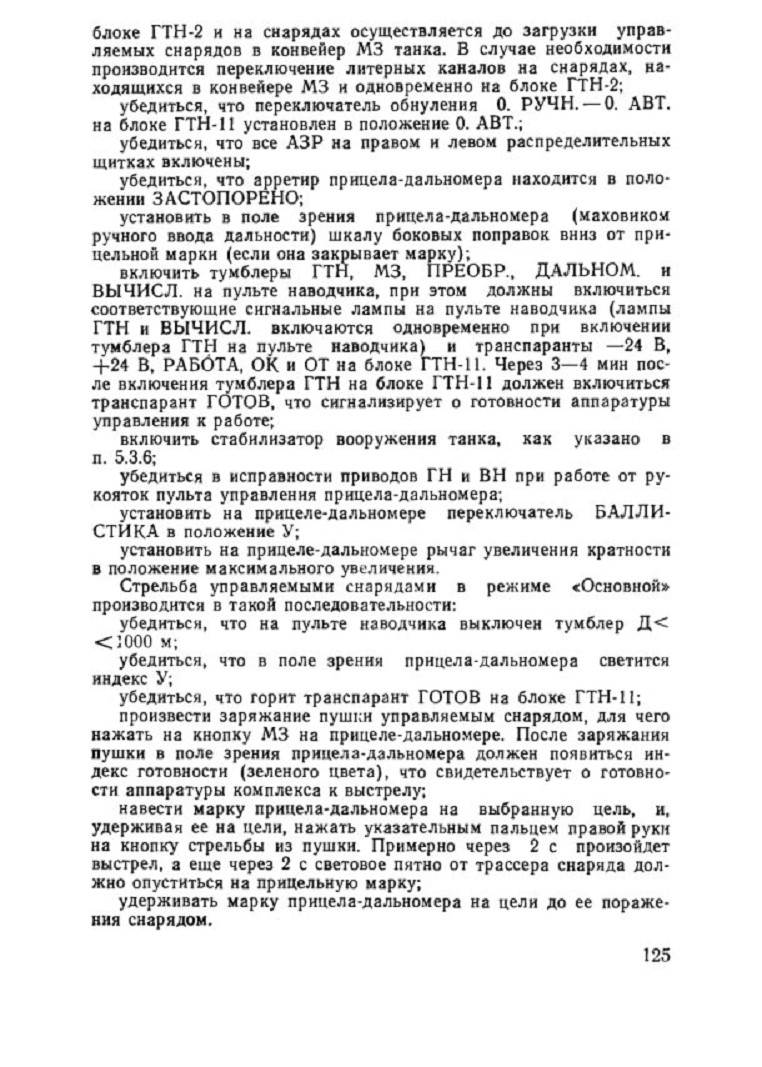

установить переключатели литерных каналов на снарядах и блоке ГТН-2, а также переключатель кодов на блоке ГТН-11 в соответствии с боевым заданием. Установка литерных каналов на

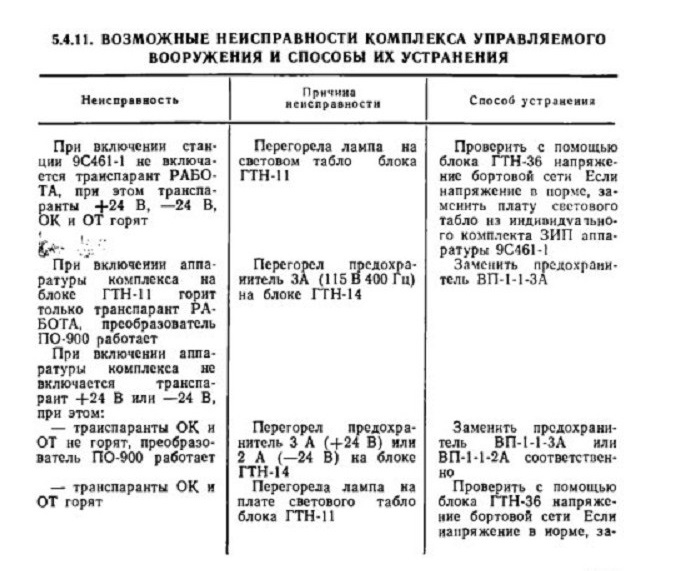

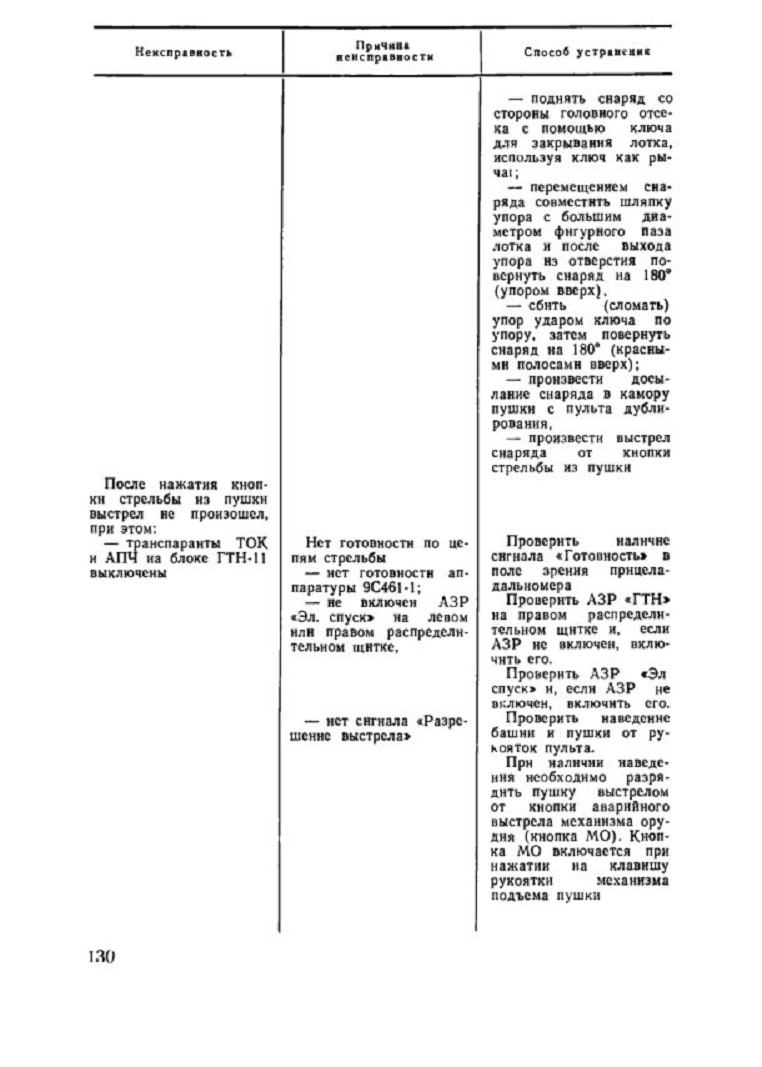

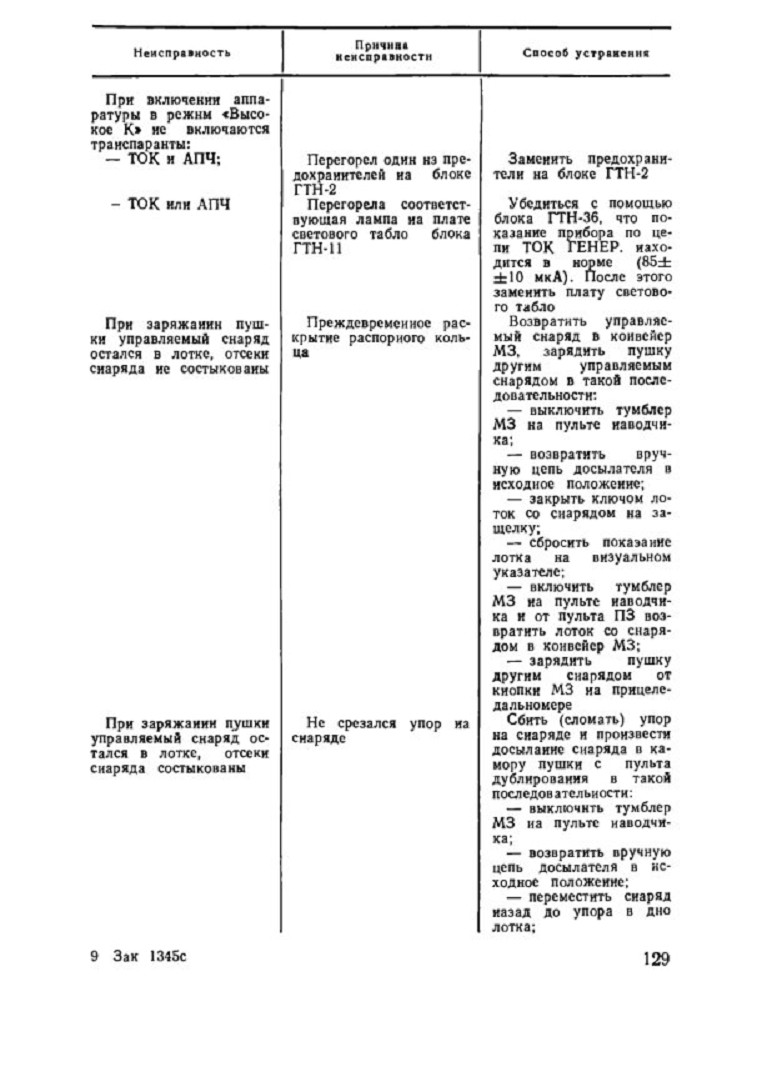

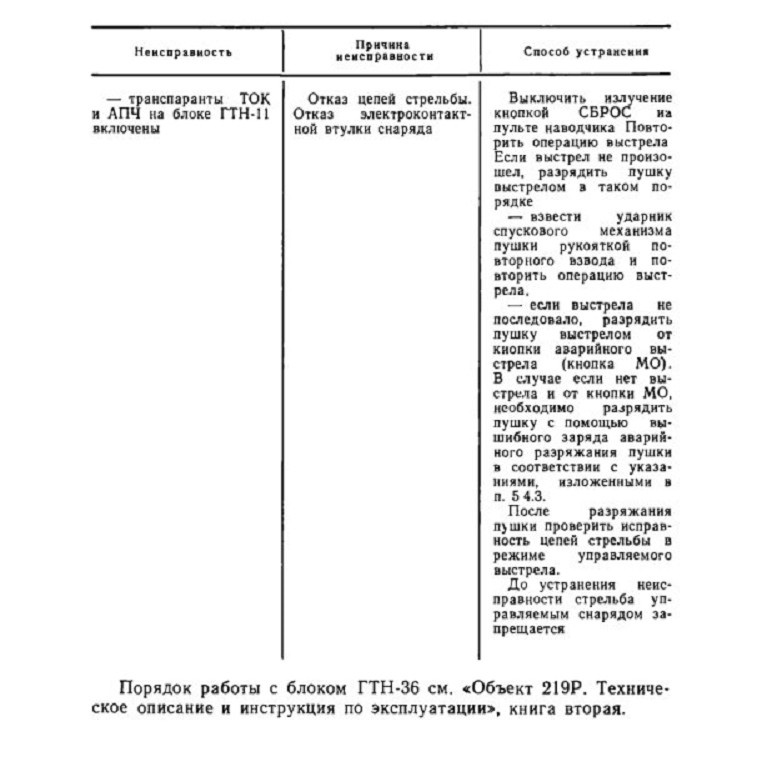

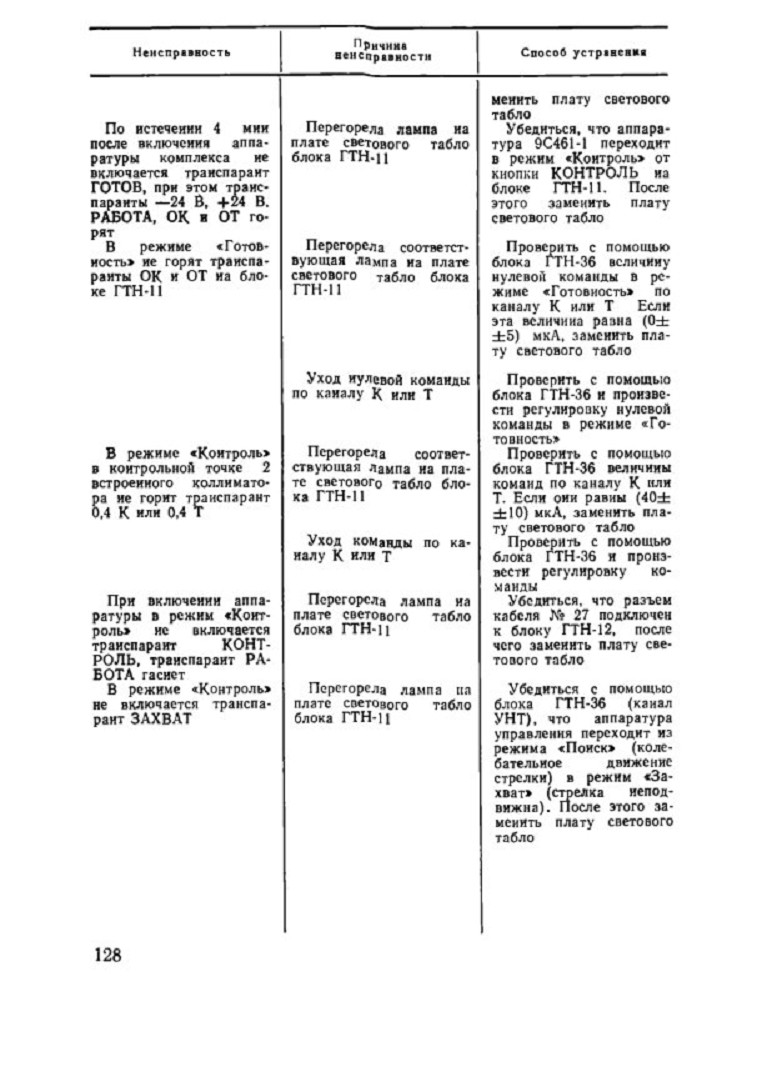

5.4.11. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ КОМПЛЕКСА УПРАВЛЯЕМОГО ВООРУЖЕНИЯ И СПОСОБЫ ИХ УСТРАНЕНИЯ

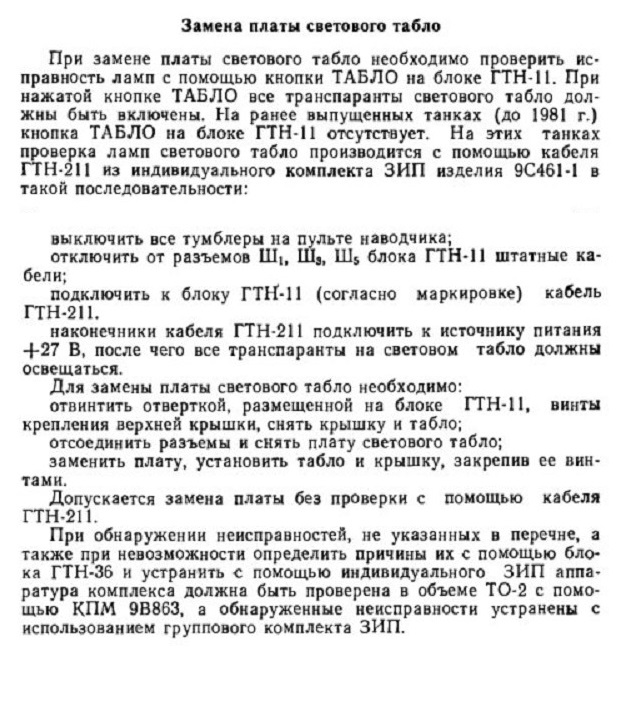

Замена платы светового табло

6. ПРИЦЕЛЫ И ПРИБОРЫ НАБЛЮДЕНИЯ
Комплекс прицелов и приборов наблюдения служит для наблюдения за полем боя и обеспечения прицельной стрельбы из пушки и пулемета. В танке установлены следующие прицелы и приборы наблюдения: у наводчика:

дневной танковый прицел-дальномер 1Г42, закрепленный в башне слева от пушки. Головка прицела-дальномера размещена в бронированной шахте. Шахта снаружи башни имеет верхний люк с крышкой, обеспечивающий доступ к головке для се замены, а также для замены патронов осушки;

ночной прицел ТПНЗ-49, закрепленный в башне на специальном кронштейне слева от прицела-дальномера. Снаружи танка над головкой прицела имеется защита. На входном окне бронированной защиты устанавливается и крепится к ней крышка;

ТНПА-65 — призменный прибор наблюдения, установленный в крышке люка;

у командира танка:

ТКН-ЗВ— комбинированный (дневной и ночной) прибор наведения, установленный во вращающейся командирской башенке танка. Установка прибора обеспечивает его круговое вращение вместе с командирской башенкой и наклон в вертикальной плоскости;

ТНГЮ-160 — два призменных прибора наблюдения, закрепленные справа и слева от прибора ТКН-ЗВ;

ТНПА-65 — два призменных прибора наблюдения, установленные в крышке люка;

у механика-водителя:

ТНПО-168В— прибор дневного наблюдения или ТВНЕ-4Б — прибор ночного наблюдения, установленный перед люком;

ТНПА-65 — два призменных прибора наблюдения, установленные в крышке люка.

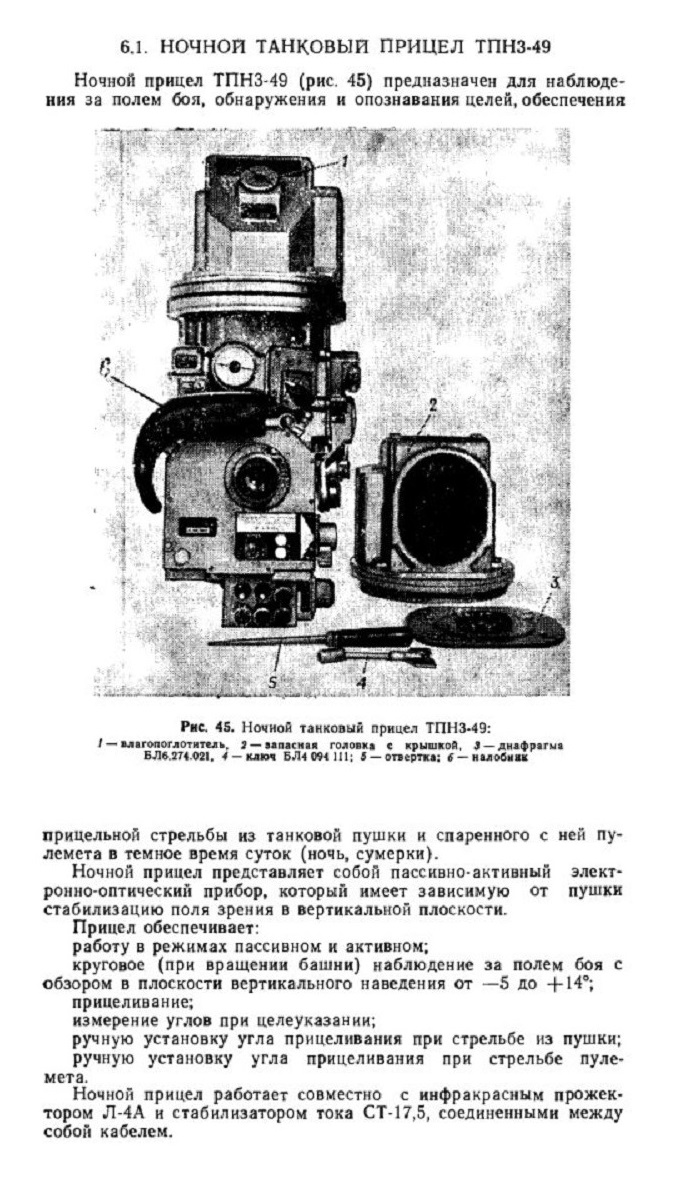

6.1. НОЧНОЙ ТАНКОВЫЙ ПРИЦЕЛ ТПНЗ-49

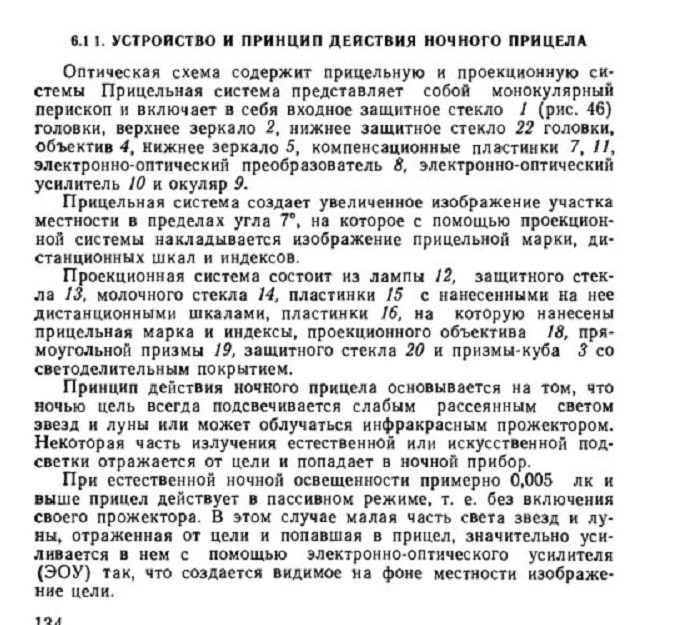

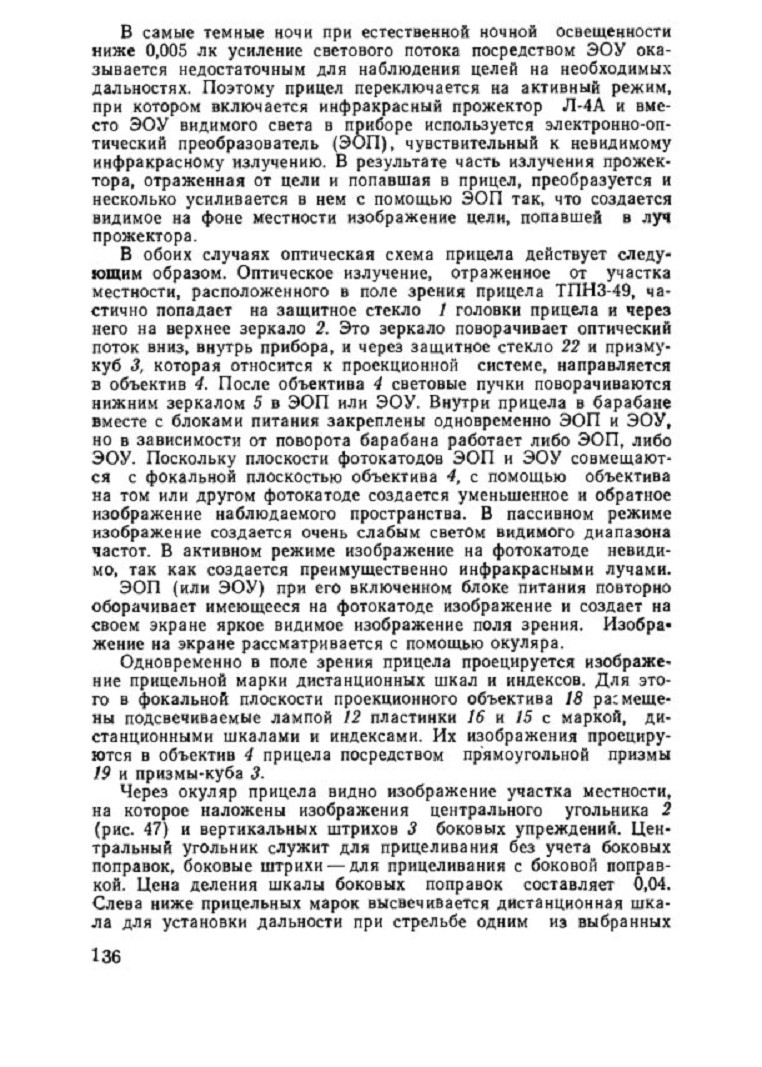

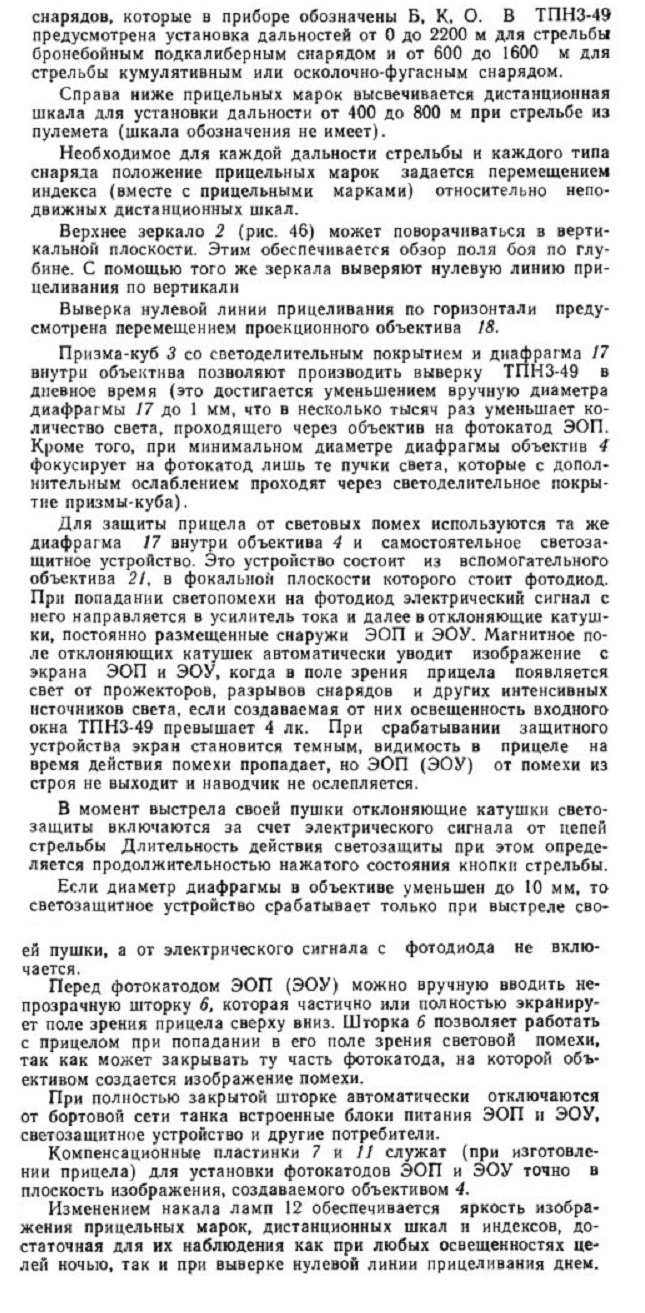

8.1 I. УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ НОЧНОГО ПРИЦЕЛА

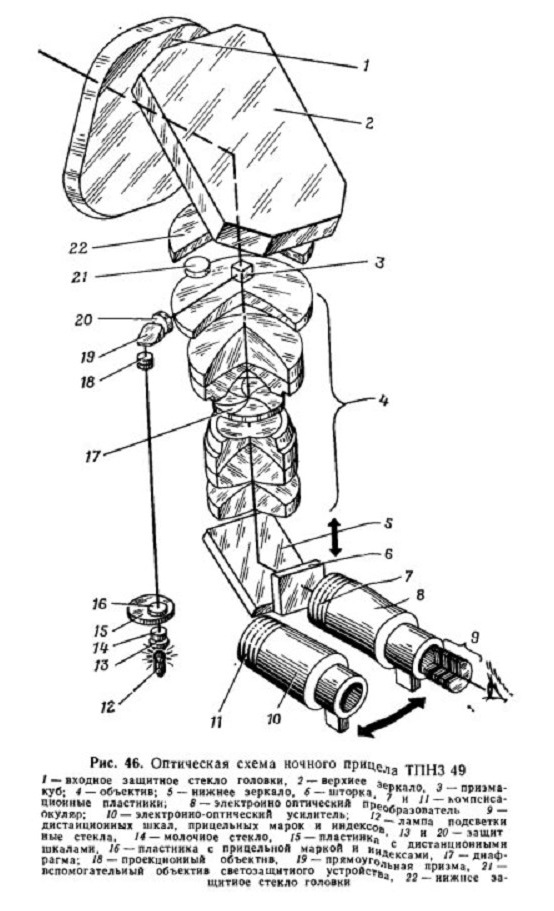

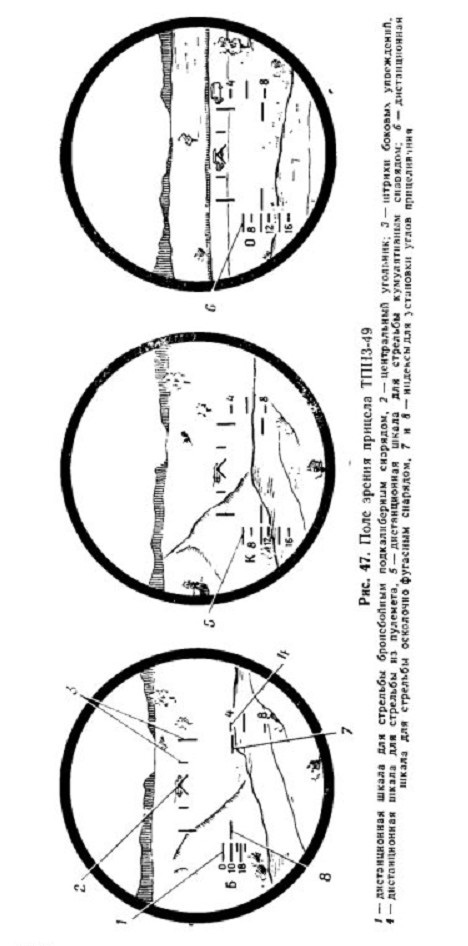

Рис. 47. Поле зрения прицела ТП11З-49

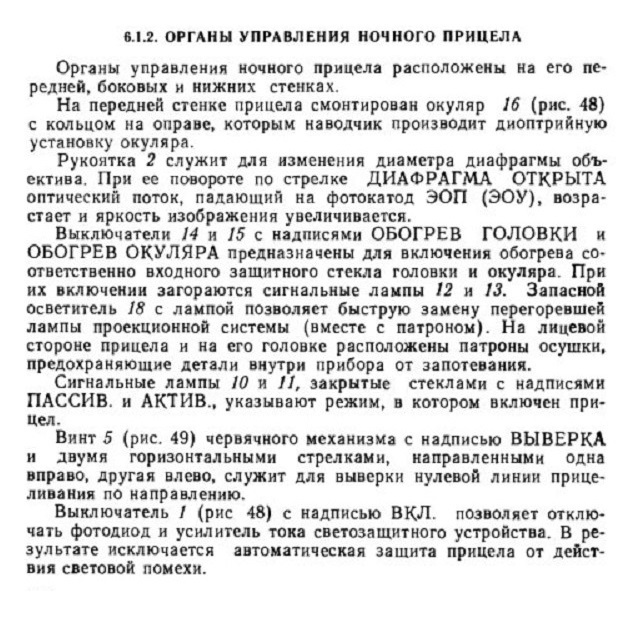

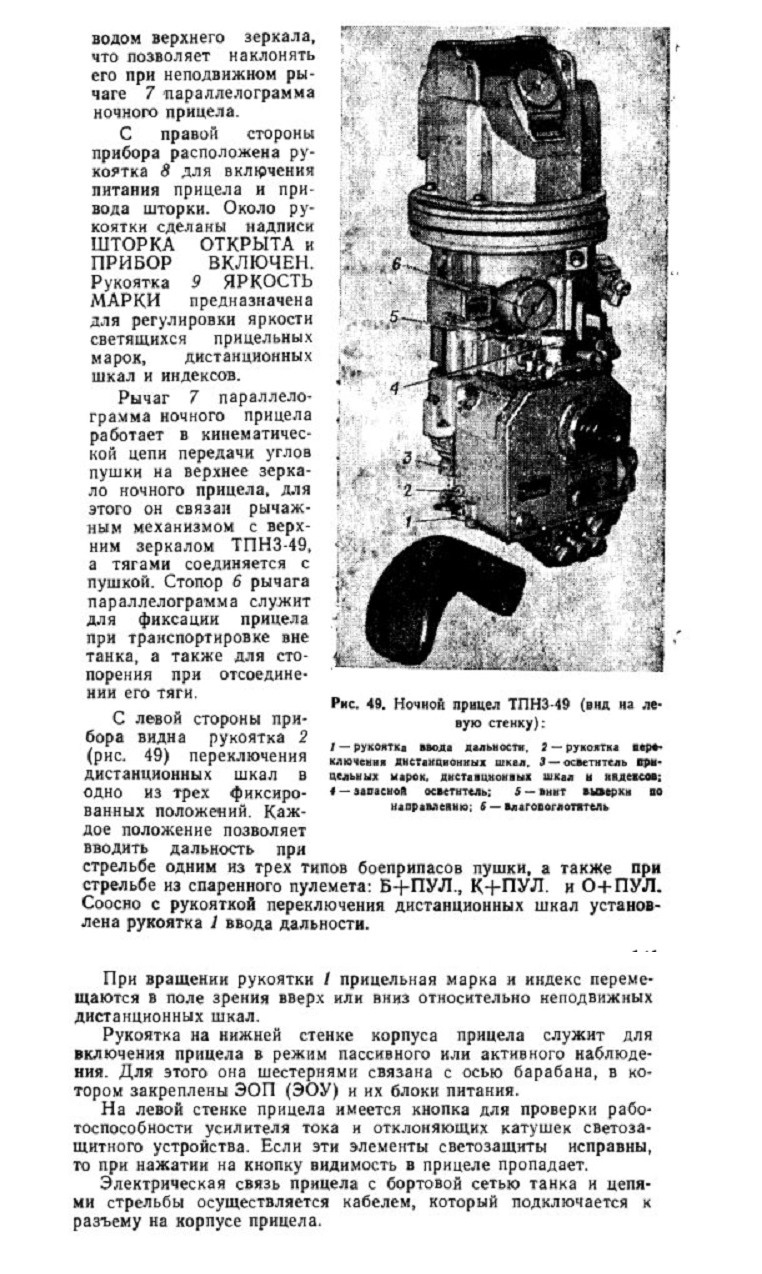

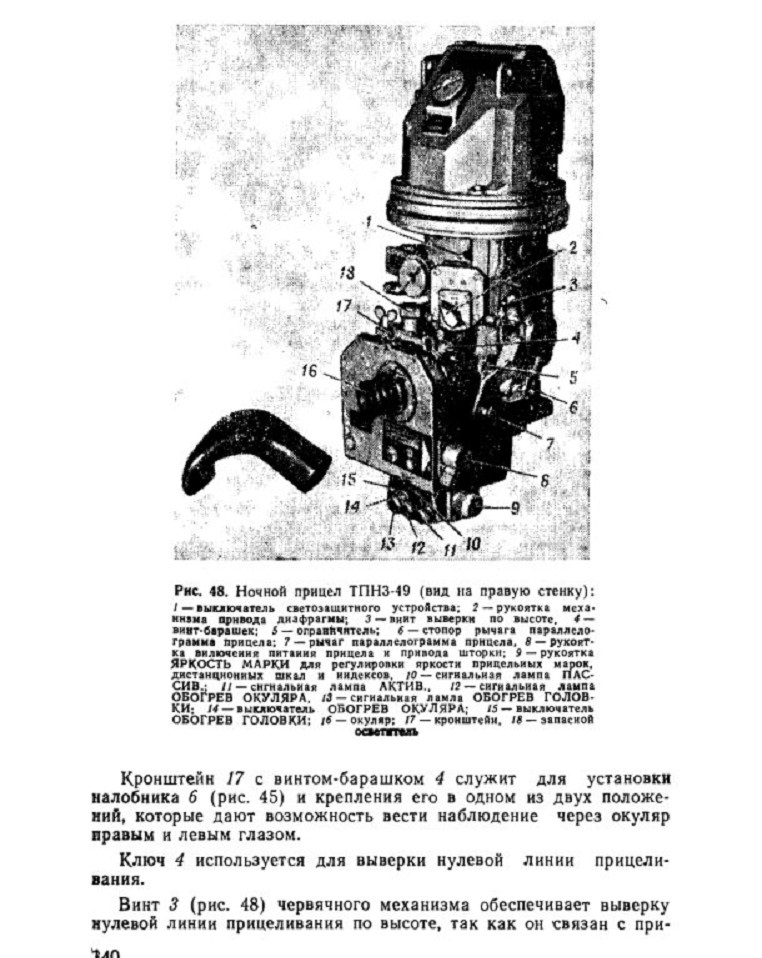

6.1.2. ОРГАНЫ УПРАВЛЕНИЯ НОЧНОГО ПРИЦЕЛА

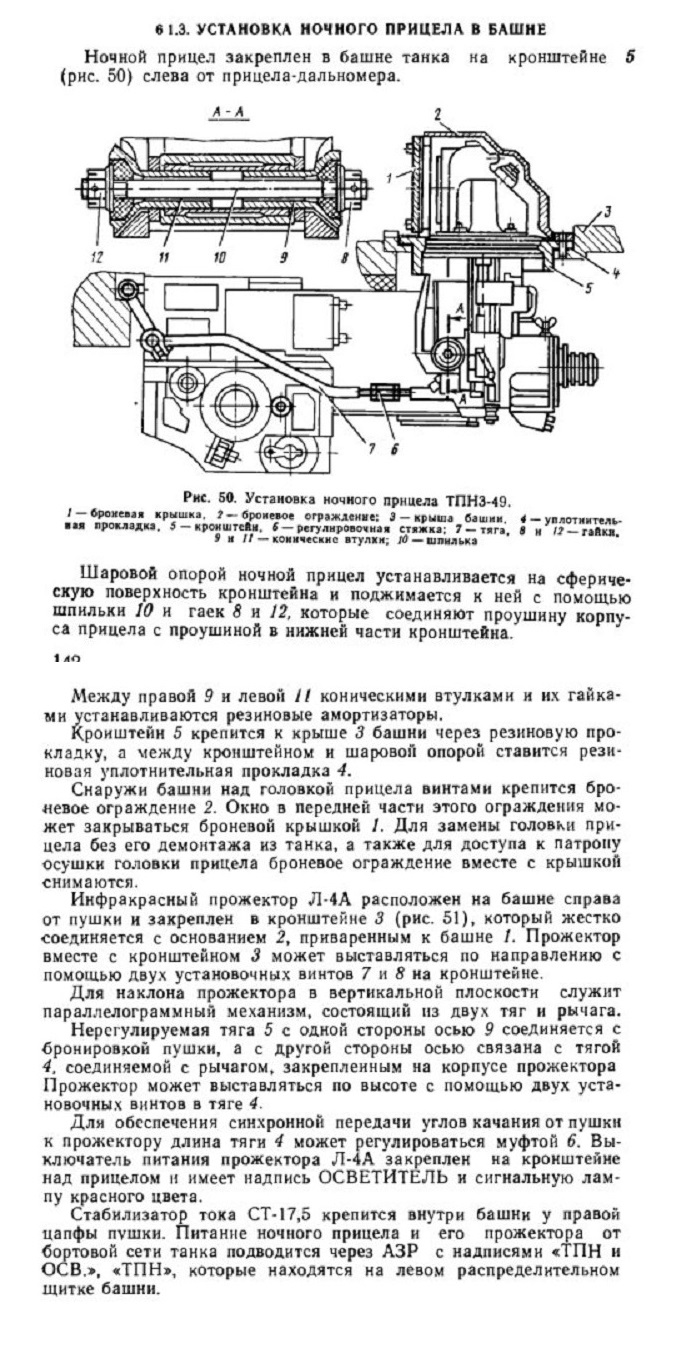

6 1.3. УСТАНОВКА НОЧНОГО ПРИЦЕЛА В БАШНЕ

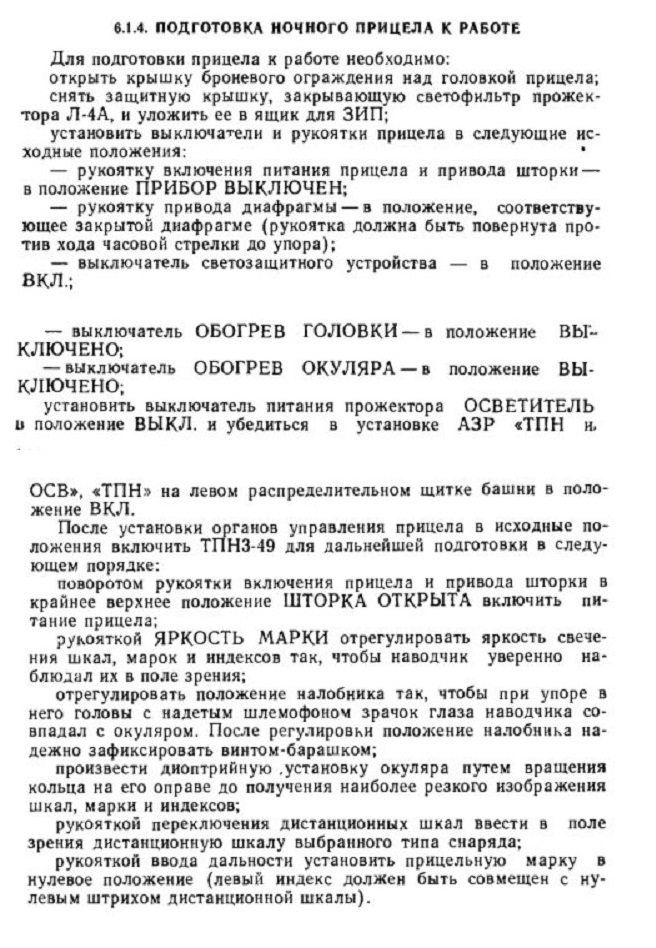

6.1.4. ПОДГОТОВКА НОЧНОГО ПРИЦЕЛА К РАБОТЕ

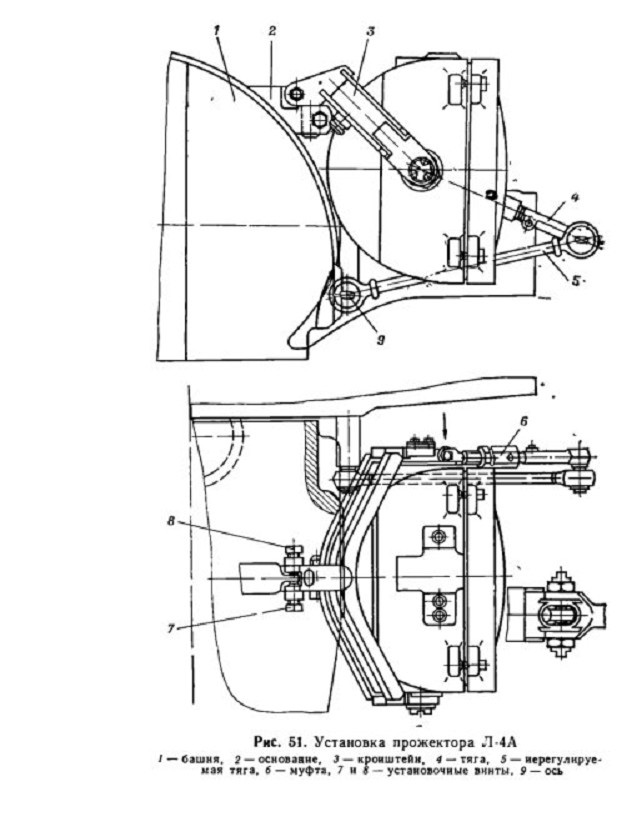

Рис. 51. Установка прожектора Л-4А

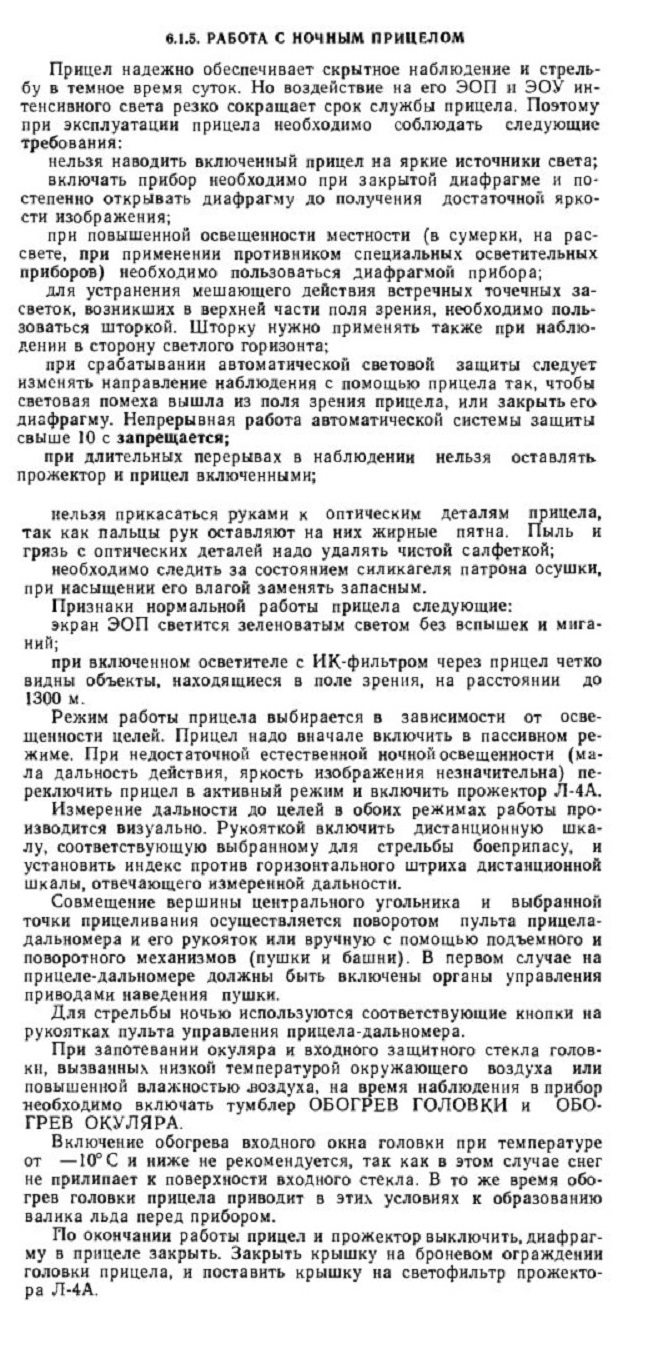

6.1.5. РАБОТА С НОЧНЫМ ПРИЦЕЛОМ

6.1.6. ВЫВЕРКА НОЧНОГО ПРИЦЕЛА

Нулевая линия прицеливания ночного прицела выверяется днем по удаленной точке или по контрольно-выверочной мишени. При избыточно» освещенности необходимо использовать накладную диафрагму из индивидуального ЗИП.
Для выверки по удаленной точке необходимо: установить танк на ровной площадке;

выбрать местный предмет, удаленный от танка на 1100 м, с пирамидальной формой контура (башня, вышка и т. д.);

установить рычаг подъемного механизма пушки в положение РУЧН., расстопорнть пушку и башню;

наклеить на дульный срез ствола пушки (по рискам) перекрестие из двух нитей;

открыть клин затвора и установить в камору пушки спецподдон надписью вверх с оптической трубкой выверки ТВ-115;

наблюдая в окуляр трубки выверки и вращая маховики подъемного и поворотного механизмов, совместить перекрестие нитей на дульном срезе ствола пушки с выбранной удаленной точкой наводки;

включить ТПНЗ-49 и убедиться в установке в поле зрения прицела дистанционной шкалы для бронебойного подкалиберного снаряда и нулевой дальности;

рукояткой привода диафрагмы установить диаметр, при котором обеспечивается видимость выбранной точки наводки;

наблюдая в окуляр прицела, механизмами выверки по вертикали и горизонтали совместить вершину центральной прицельной марки с выбранной точкой наводки (для этого использовать выверочный ключ, закрепленный на передней стенке прицела);

выключить прицел, диафрагму и закрыть крышку на броневом ограждении головки.

В случае плохой видимости или невозможности выбрать на местности точку, удаленную на 1100 м, нулевую линию прицеливания выверяют по контрольно-выверочной мишени (рис. 21) в следующем порядке:

подготовить танк, пушку и прицел так же, как и при выверке по удаленной точке;

установить контрольно-выверочную мишень на расстоянии 100 м от дульного среза пушки перпендикулярно к оси ствола на высоте линии огня;

наблюдая в окуляр трубки выверки и вращая маховпки подъемного и поворотного механизмов, совместить перекрестие нитей на дульном срезе ствола пушки с соответствующим крестом на мишени:

включить прицел и установить дистанционную шкалу Б на нулевую дальность;

с помощью диафрагмы, если это необходимо, добиться достаточной для наблюдения яркости изображения контрольно-выве-рочной мишени;

наблюдая в окуляр прицела, механизмами выверки по вертикали и горизонтали совместить вершину центральной прицельной марки с точкой наводки для ТПНЗ-49 на мишени;

выключить прицел, закрыть диафрагму и крышку на броневом ограждении головки.

6.1.7 СОГЛАСОВАНИЕ ОСИ ПРОЖЕКТОРА С ОСЬЮ НОЧНОГО ПРИЦЕЛА

Прожектор Л-4А направляет инфракрасные лучи на местность в пределах угла в 1°, и они, отражаясь от местных предметов, подсвечивают только небольшую часть поля зрения прицела. В то же время для прицеливания по удаленным целям вершину центрального угольника смещают механизмом ввода дальности по вертикали вниз. Прицеливание в таком случае требует подсветки именно той части поля зрения, изображение которой наблюдается вокруг центрального угольника при вводе в прицел большой дальности (для ТПНЗ-49 дальность 1100 м). Необходимое согласование оптических осей прицела и прожектора производится в сумерки или в темном боксе по контрольно-выверочной мишени в следующем порядке:

установить танк на ровной площадке;

установить рычаг подъемного механизма пушки в положение РУЧН. и расстопорить пушку и башню;

открыть крышку броневого ограждения головки прицела; установить контрольно-выверочную мишень (рис. 21) на расстоянии 100 м от дульного среза ствола пушки;

включить прицел, отрегулировать достаточную для наблюдения яркость свечения шкал, марок и индексов;

ввести в поле зрения прицела дистанционную шкалу для бронебойного подкалиберного снаряда и установить нулевое положение прицельных марок;

диафрагмой добиться яркости изображения контрольно-выверочной мишени, достаточной для ее уверенного наблюдения;

наблюдая в окуляр прицела и вращая маховики подъемного и поворотного механизмов, совместить вершину центрального угольника с точкой наводки для ТПНЗ-49 на мишени;

снять с прожектора Л-4А переднюю раму с ИК-фильтром. При этом категорически запрещается касаться руками колбы лампы прожектора. Необходимо также оберегать отражатель и лампу от попадания в них влаги, пыли и грязи;

включить прожектор. При работе с прожектором без фильтра надо находиться с тыльной его стороны во избежание поражения лица и рук в случае взрыва лампы из-за скрытых ее дефектов;

провести выверку осветителя по положению светового пятна (при снятом ИК-фильтре) на контрольно-выверочной мишени (рис. 52);

Световое пятно должно быть расположено симметрично относительно креста Л-4А на мишени;

произвести выверки осветителя по вертикали установочными винтами тяги 4 (рис. 51), а по горизонтали установочными винтами 7 и 8 на кронштейне. Положение регулировочных винтов на рычаге и кронштейне необходимо зафиксировать контргайками; выключить прожектор и прицел;

закрыть крышку броневого ограждения головки прицела.

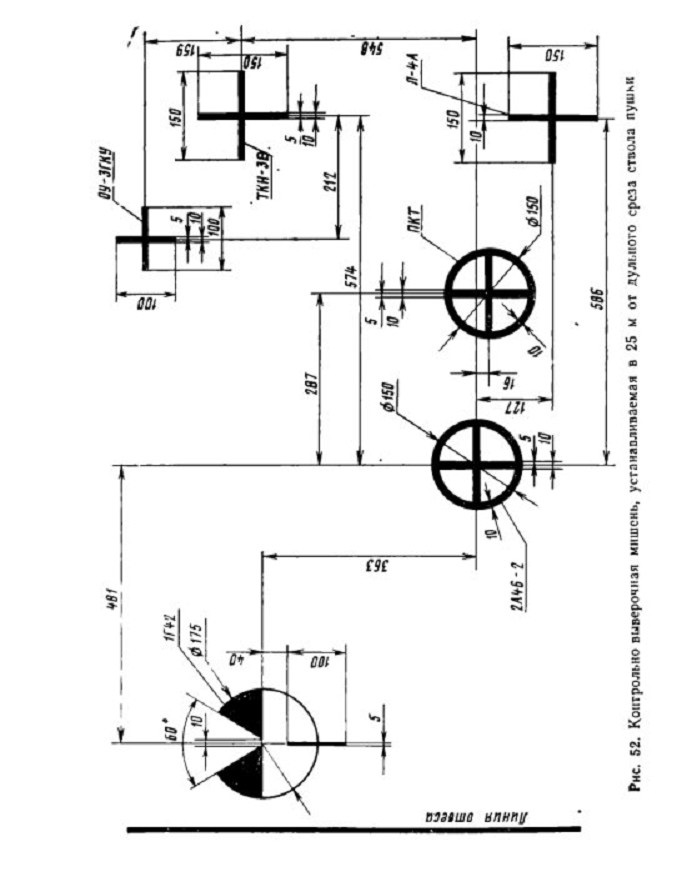

Рис. 52. Контрольно выверочная мишень, устанавливаемая в 25 м от дульного среза ствола пушки

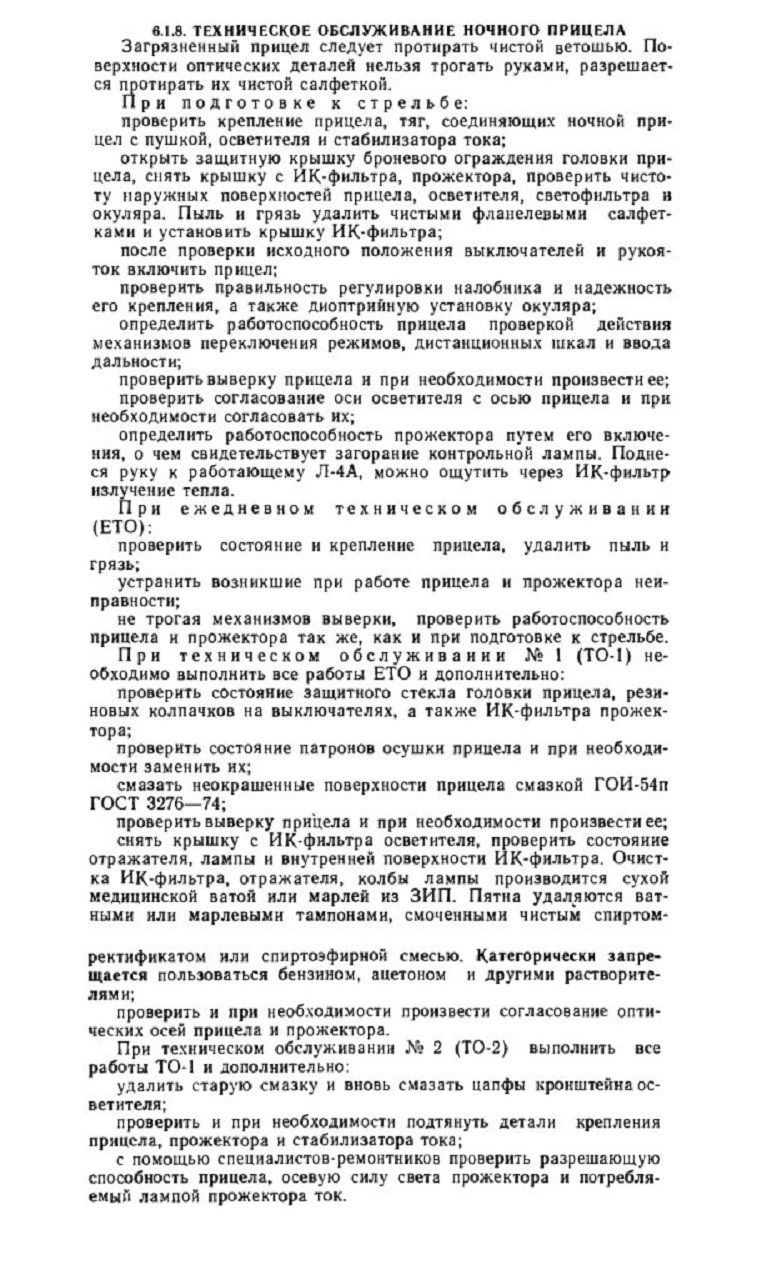

6 1.8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ НОЧНОГО ПРИЦЕЛА

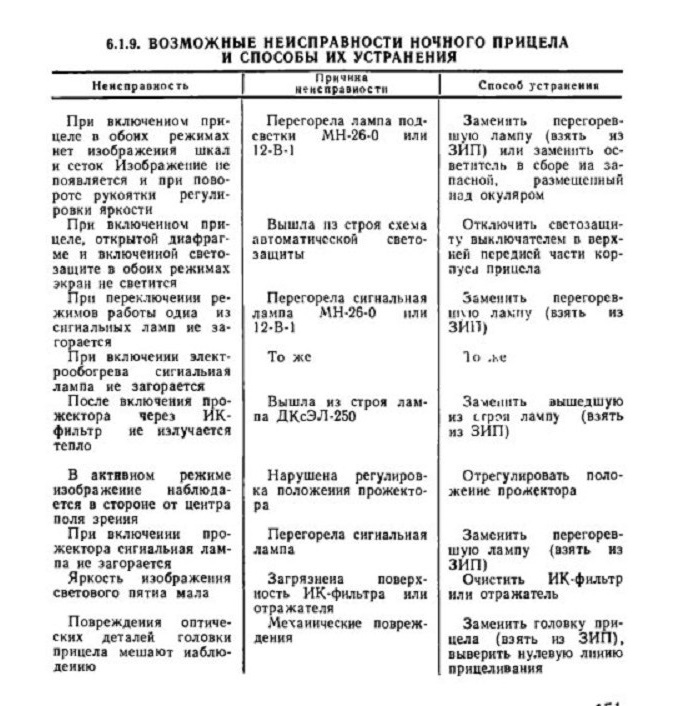

6.1.9. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ НОЧНОГО ПРИЦЕЛА И СПОСОБЫ ИХ УСТРАНЕНИЯ
