Fraco FRSM20K. MANUEL DE L’UTILISATEUR (2019) - 9

Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

112

 sur

161

                                              Doc num. 98030257 rev06



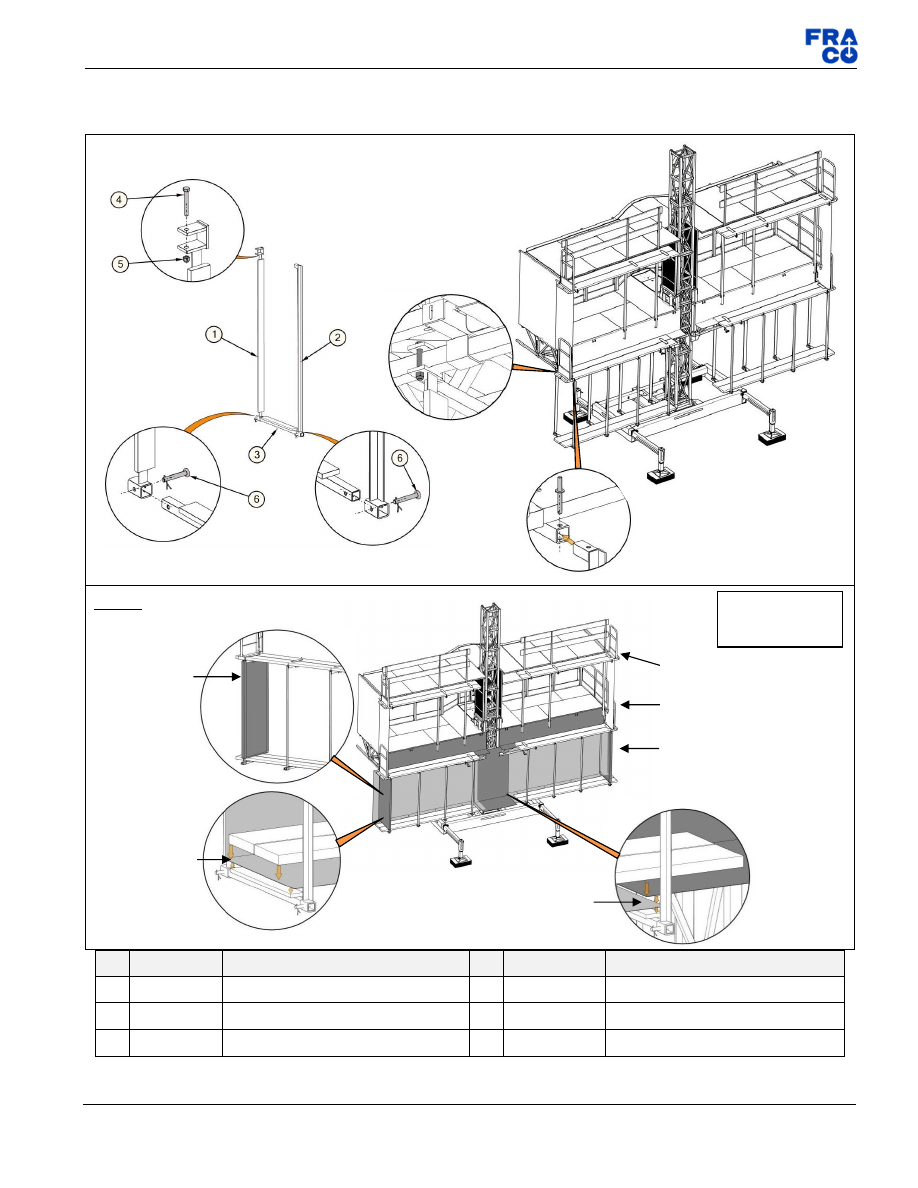

Système de toit rigide (Suite)



Installation des supports de cage à chauffage




Installation des toiles, madriers et finition


N°

Item

Description

N°

Item

Description

01

26010021

Tube cage chauffage avec contre-plaqué
6'-10"

04

BOZ-7185

Boulon 1/2"-13unc x 3-1/2" gr5 zinc

02

26010032

Tube cage chauffage avec tubes 6'-9"

05

NYL-2030

Écrou  à  garniture  de  nylon  1/2"-13unc  gr5
zinc

03

26010043

Tube cage chauffage avec contre-plaqué 3'-0"

06

25490044

et

GOU-1120

Axe de blocage dia. 5/8" x 4-3/16" et Goupille
fendue 1/8" x 2"   zinc

Figure 111 - Système de toit rigide, cage à chauffage

Préassemblez les
supports de cage à
chauffage (item 1,2,3)



Vissez/clouez les
madriers dans les
supports à cage de
chauffage



ZONE DE TRAVAIL SUPÉRIEURE



ZONE DE TRAVAIL INTÉRIEURE



ZONE DE CAGE DE CHAUFFAGE



Installez et taquez les
sections de toile de
cloisonnement sous
les madriers


Installez et taquez la
toile autour du fer
angle. Taquez au
madrier et à la toile
de cloisonnement


Installez et taquez les
sections de toile sous
les madriers



Installez les supports
sur les longerons



Important! Toiles non inclues,
présentation suggérée. Les toiles
doivent être fournis par le contracteur.



Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

113

 sur

161

                                              Doc num. 98030257 rev06



Système d’abris d’hiver


Important!



Ce  système  ne  peut être  utilisé  qu’avec certaine configuration.  Consulter  le  département  d’ingénierie  de  FRACO  pour  obtenir  les

configurations permises.

Important!

 Il est

interdit



d’utiliser un système d’abris d’hiver sur une base autoportante sans dispositifs d'attaches murales.

Important!

 Il est

interdit

 de dépasser le dernier ancrage de mât si vous utiliser

un système d’abris d’hiver.

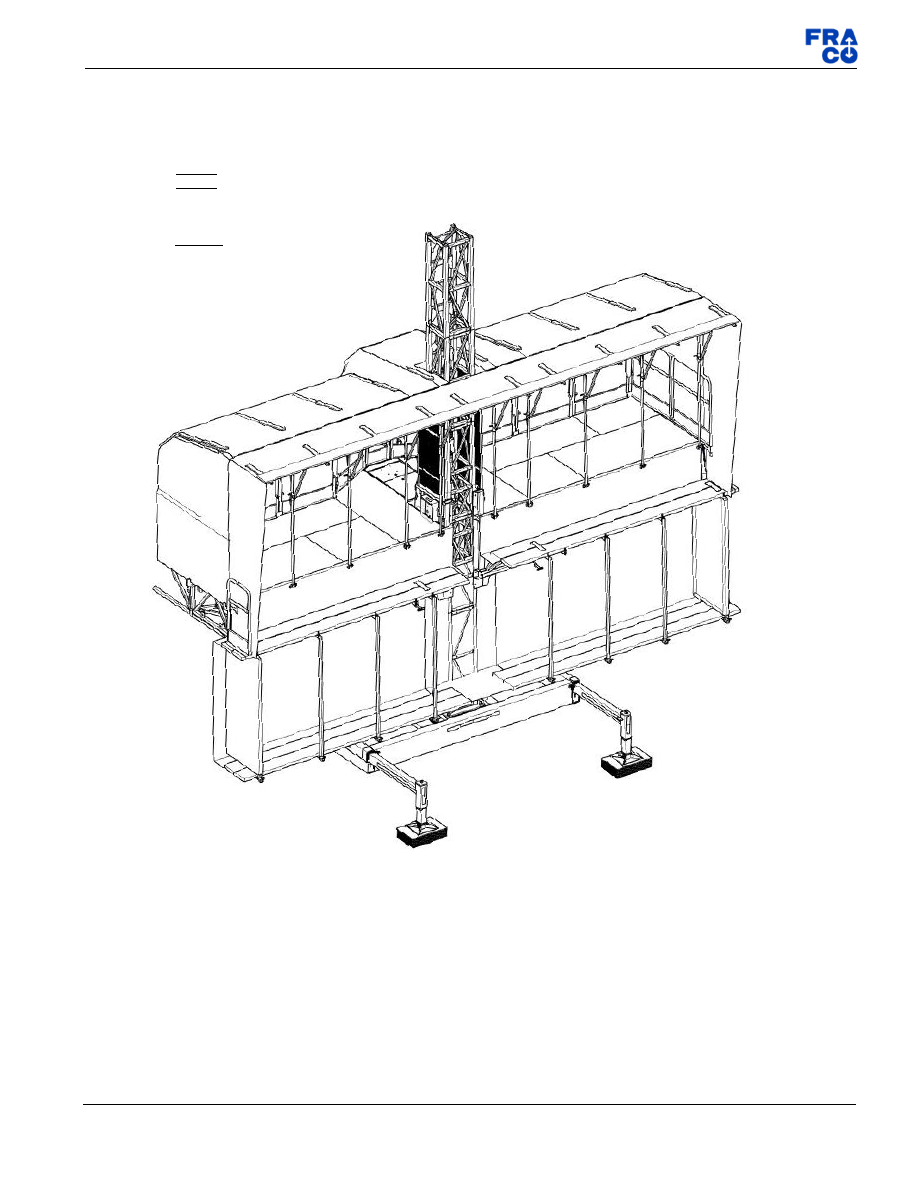

Figure 112 - Système d'abris d'hiver



Important! Toiles non inclues,
présentation suggérée. Les toiles
doivent être fournis par le contracteur.



Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

114

 sur

161

                                              Doc num. 98030257 rev06



Système d’abris d’hiver (Suite)



Installation de la structure





N°

Item

Description

N°

Item

Description

01

26010100

Tube d'abri en U 5'-11"

05

NYL-2010

Écrou à garniture de nylon 1/4"-20unc gr5 zinc

02

26010098

Tube d'abri avec 2 trous

06

FOD-5058

Axe de chape 3/8" x 1-7/8"

26010076

Tube

d’abri avec 2 plats

26010087

Tube d’abri avec 40"

28491284

Bague pour soutien d’abri hiver

03

26010065

Tube d'abri avec 2 plat 4'-9"

07

25490055

Axe de blocage dia. 3/4" x 4-3/16"

04

BOZ-7030

Boulon 1/4"-20unc x 1-3/4" gr5 zinc



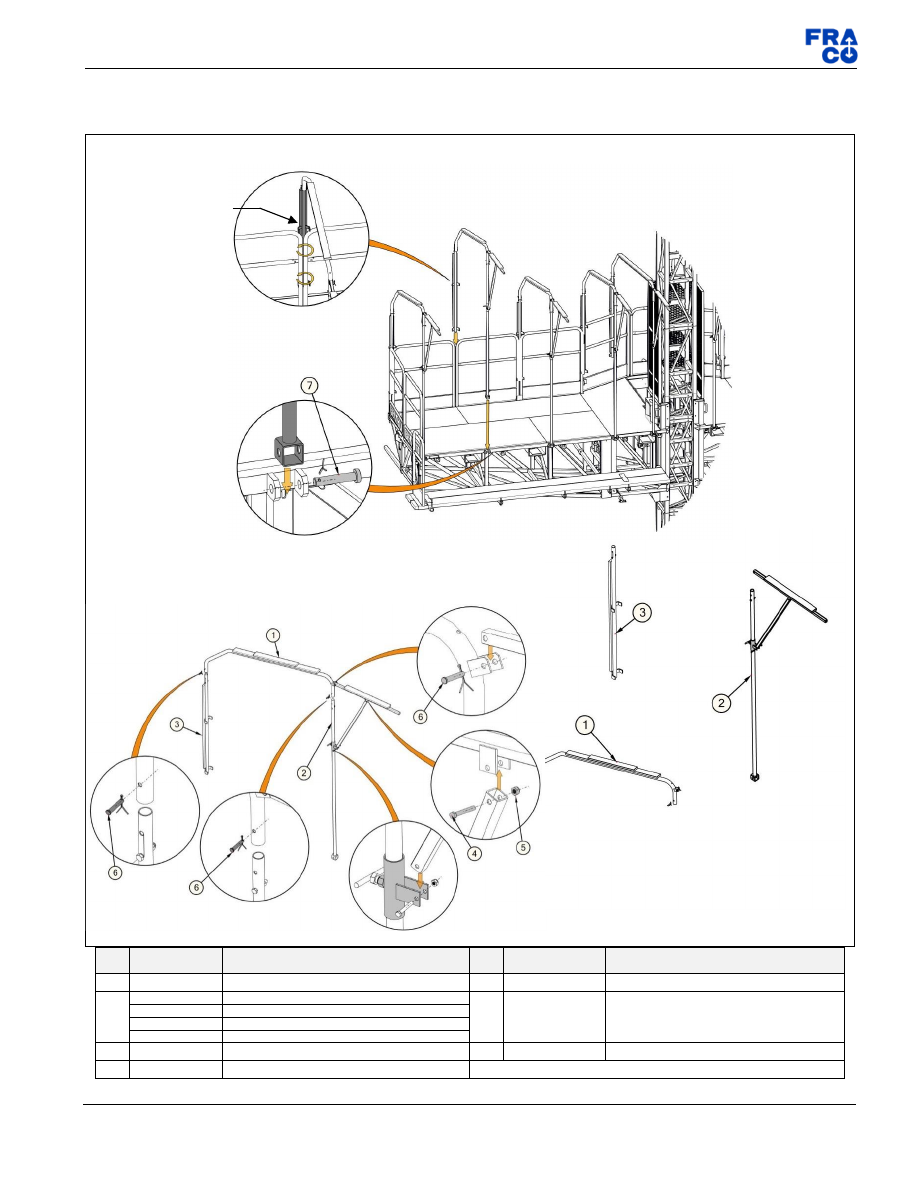

Figure 113 - Système d'abris d'hiver, installation des supports.



Installer et visser les
sections de toile entre deux
morceaux de bois



Positionnez les encoches
vis-à-vis les tubes des
garde-corps et fixez avec
des attaches de nylon



Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

115

 sur

161

                                              Doc num. 98030257 rev06



Système d’abris d’hiver (Suite)

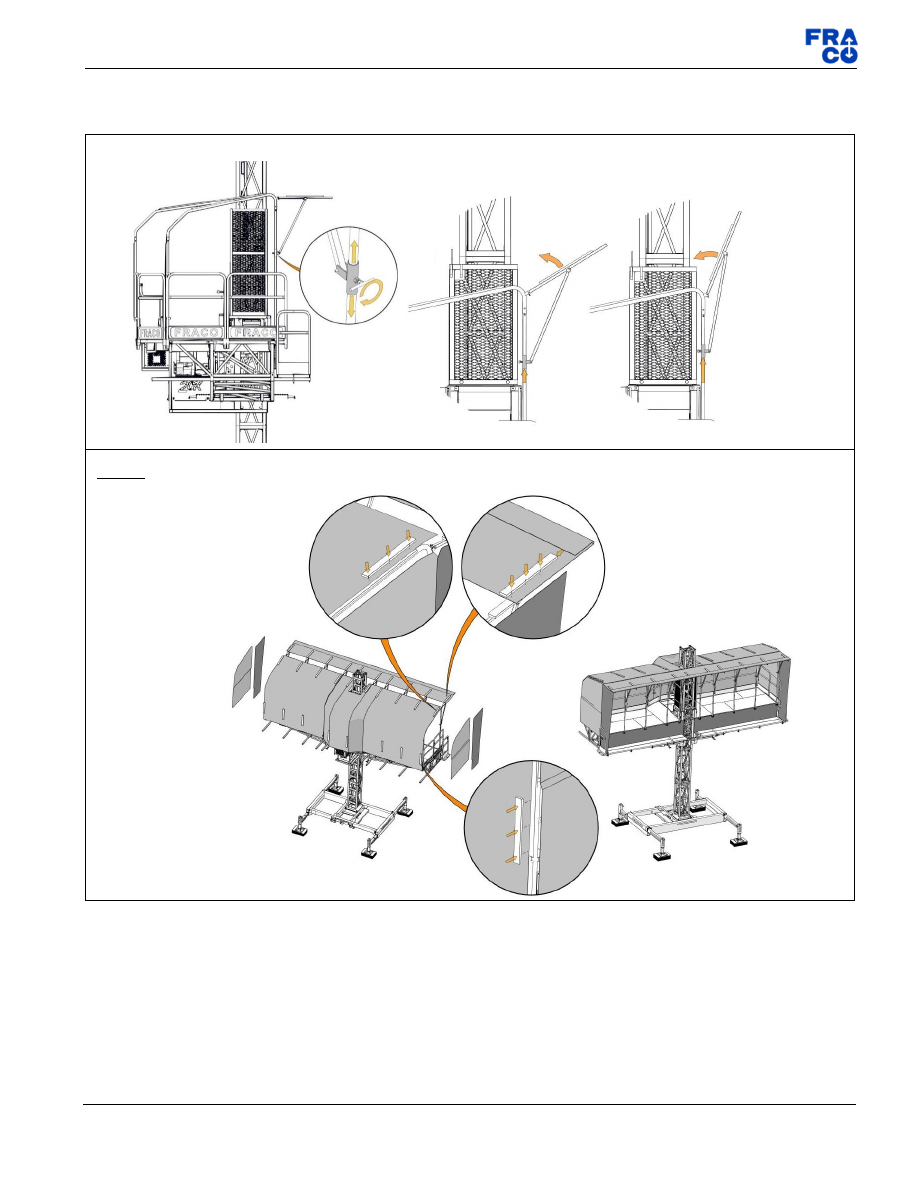

Configuration des supports




Installation des toiles de cloisonnement







Installer les toiles de
cloisonnement à l’extérieur
de la plateforme
taquer/clouer aux
contreplaqués ou avec des
lisses de bois



Installez et vissez les
sections de toile entre deux
(2) morceaux de bois



Installation à 90°



Installation à 120°



Installation à 165°



Important! Toiles non inclues,
présentation suggérée. Les toiles
doivent être fournis par le contracteur.



Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

116

 sur

161

                                              Doc num. 98030257 rev06



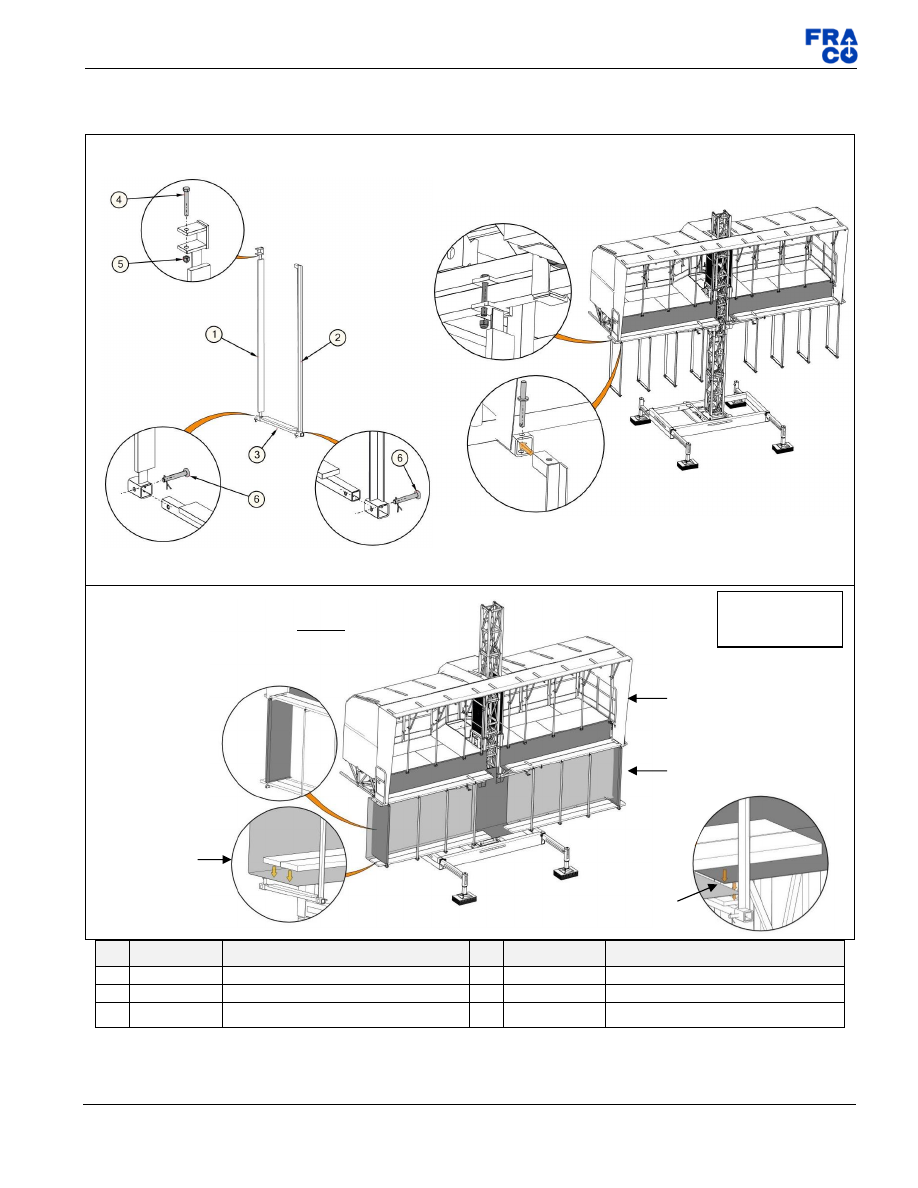

Système d’abris d’hiver (Suite)



Installation des supports de cage à chauffage




Installation des toiles, madriers et finition

N°

Item

Description

N°

Item

Description

01

26010021

Tube cage chauffage avec contre-plaqué 6'-10"

04

BOZ-7185

Boulon 1/2"-13unc x 3-1/2" gr5 zinc

02

26010032

Tube cage chauffage avec tubes 6'-9"

05

NYL-2030

Écrou à garniture de nylon 1/2"-13unc gr5 zinc

03

26010043

Tube cage chauffage avec contre-plaqué 3'-0"

06

25490044 et
GOU-1120

Axe de blocage dia. 5/8" x 4-3/16" et Goupille
fendue 1/8" x 2"   zinc

Figure 114 - Abris d'hiver, cage à chauffage



Préassemblez les
supports de cage à
chauffage (item 1,2,3)



Vissez/clouez les
madriers dans les
supports à cage de
chauffage



Installez et taquez les
sections de toile sous
les madriers



ZONE DE TRAVAIL INTÉRIEURE



ZONE DE CAGE DE CHAUFFAGE
(OPTIONNEL)



Installez et taquez les
sections de toile de
cloisonnement sous
les madriers


Installez les supports
sur les longerons



Important! Toiles non inclues,
présentation suggérée. Les toiles
doivent être fournis par le contracteur.



Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

117

 sur

161

                                              Doc num. 98030257 rev06



Monorail sur plateforme



Important!



Ce  système  ne  peut être  utilisé  qu’avec certaine configuration.  Consulter  le  département  d’ingénierie  de  FRACO  pour  obtenir  les

configurations permises.

Important!

 Il est

interdit



d’utiliser un système de monorail sur une base autoportante sans dispositifs d'attaches murales.

Important!

 Il est

interdit

 de dépasser le dernier ancrage de mât si vous utiliser un système de monorail.

































Important !



Pour soulever jusqu’à 2 000 lb (907 kg) il faut utiliser deux chariots et la poutre de support 2 000 lb (907 kg) (item 12).

12


Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

118

 sur

161

                                              Doc num. 98030257 rev06





N°

Item

Description

N°

Item

Description

01

20490421

Tube multifonctionnel 2" x 3" x 11'-6"

09

FOD-1098

Chariot 1/2 NPT pour poutre en I 4" x 7,7 lb/pi

02

20490386

Équerre du support de travail intérieur

10

20490814

Plaque d’acier 10" x 2" x 1/4"

03

25490055

Axe de blocage dia. 3/4" x 4-3/16"

11

20490375

Poutre en "I" 4" x 7'-0" x 7,7 lb/pi

04

GOU-1120

Goupille fendue 1/8" x 2"   zinc

12

20491107

Poutre de support pour 2 000lb

05

20490274

Support fileté de serre à poutre

13

20490207

Poutre de jonction en "I" 4" x 7'-0" x 7,7 lb/pi

06

20490296

Serre à poutre

14

25490101

Boulon en "U" 1/2-13unc x 4-1/2" x 6-1/2"

07

BOZ-7225

Boulon 3/4"-10unc x 2" gr5 zinc

15

20490173

Plat façonné 1/4" x 2" x 6"

08

ECZ-7080

Écrou 3/4"-10unc gr5 zinc



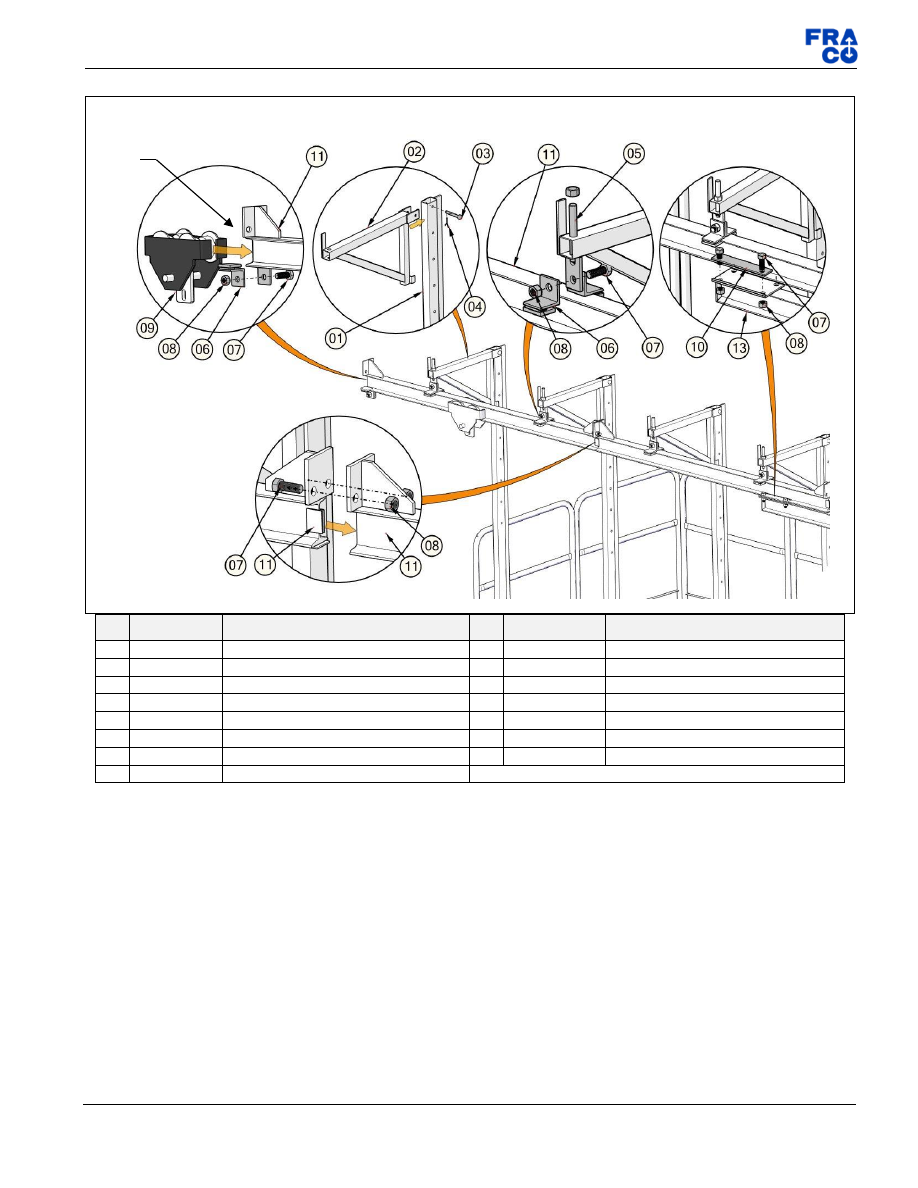

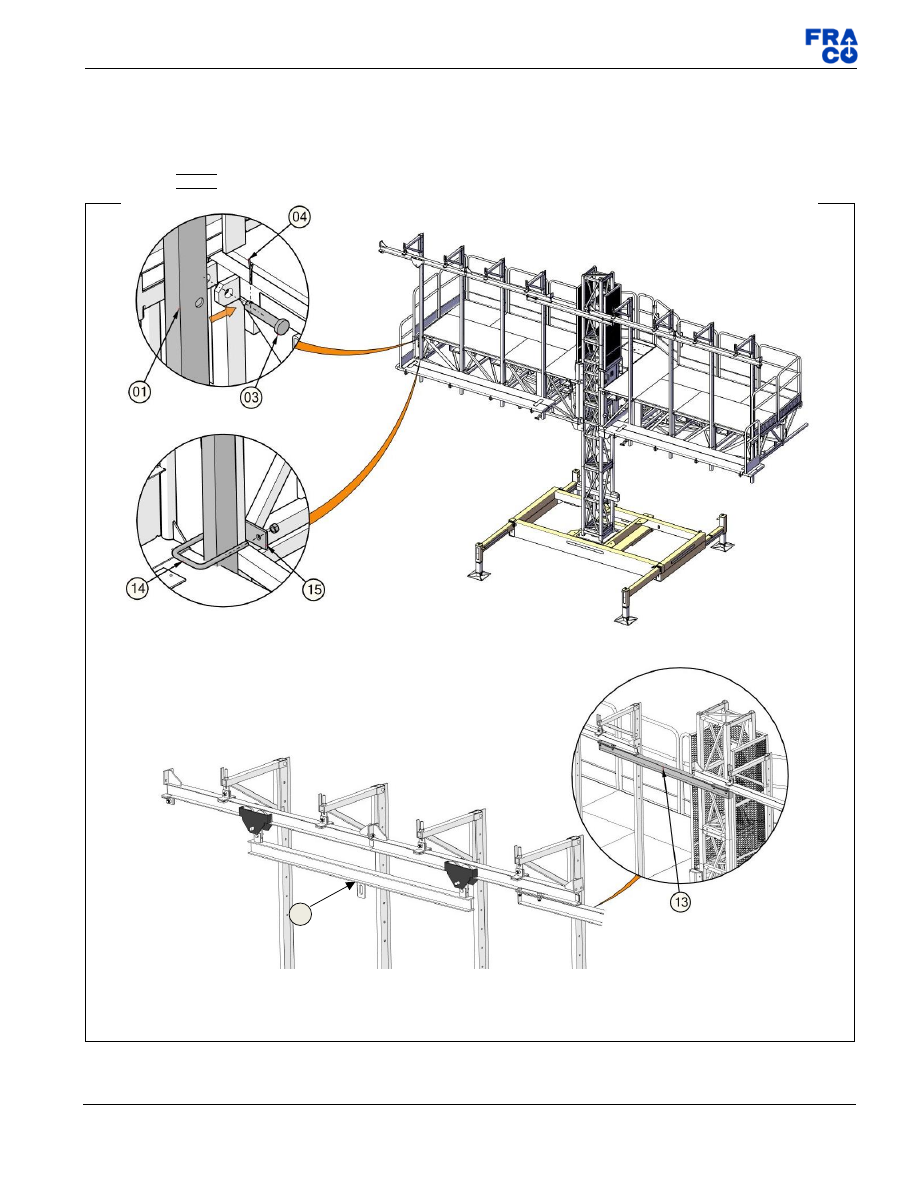

Figure 115 - Installation monorail







Note

: Après l’installation

du chariot boulonner les
serres (items 06) pour
bloquer le segment de
poutre.


Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

119

 sur

161

                                              Doc num. 98030257 rev06



Composantes monorail 500 lb (227 kg)

– Porte-à-faux



Item

Description

Longueurs de porte-à-faux

3'-4"
(1m)

6'-8"
(2m)

10'-0"

(3m)

13'-4"

(4m)

16'-8"

(5m)

20'-0"

(6m)

Unité

20490173

Plat façonné 1/4" x 2" x 6"

2

2

2

3

3

3

-

20490207

Poutre de jonction en (I) 4" x 7'-0" x 7,7 lb/pi

-

-

-

-

-

-

1

20490218

Poutre en (I) 4" x 10'-0" x 7,7 lb/pi

0

1

1

1

1

2

-

20490375

Poutre en (I) 4" x 7'-0" x 7,7 lb/pi

1

0

0

1

1

0

-

20490274

Support fileté de serre à poutre

2

2

2

3

3

3

-

20490296

Serre à poutre

3

3

3

4

4

4

-

20490386

Équerre du support de travail intérieur

2

2

2

3

3

3

-

20490421

Tube multifonctionnel 2" x 3" x 11'-6"

2

2

2

3

3

3

-

20490814

Plaque de serrage pour poutre de jonction

-

-

-

-

-

-

4

25490022

Axe de blocage dia. 1/2" x 4-1/8"

2

2

2

3

3

3

-

25490055

Axe de blocage dia. 3/4" x 4-3/16"

2

2

2

3

3

3

-

25490101

Boulon en "U" 1/2-13unc x 4-1/2" x 6-1/2"

2

2

2

3

3

3

-

BOA-2025

Boulon 3/4"-10unc x 2" A325 galv. assemblé

3

3

3

4

4

4

8

GOU-1120

Goupille fendue 1/8" x 2"   zinc

4

4

4

6

6

6

-



Composantes monorail 1 000 lb (454 kg)

– Porte-à-faux



Item

Description

Longueurs de porte-à-faux

3'-4"
(1m)

6'-8"
(2m)

10'-0"

(3m)

13'-4"

(4m)

16'-8"

(5m)

20'-0"

(6m)

Unité

20490173

Plat façonné 1/4" x 2" x 6"

2

2

3

4

5

6

-

20490207

Poutre de jonction en (I) 4" x 7'-0" x 7,7
lb/pi

-

-

-

-

-

-

1

20490218

Poutre en (I) 4" x 10'-0" x 7,7 lb/pi

0

1

1

1

1

2

-

20490375

Poutre en (I) 4" x 7'-0" x 7,7 lb/pi

1

0

0

1

1

0

-

20490274

Support fileté de serre à poutre

2

2

3

4

5

6

-

20490296

Serre à poutre

3

3

4

5

6

7

-

20490386

Équerre du support de travail intérieur

2

2

3

4

5

6

-

20490421

Tube multifonctionnel 2" x 3" x 11'-6"

2

2

3

4

5

6

-

20490814

Plaque de serrage pour poutre de jonction

-

-

-

-

-

-

4

25490022

Axe de blocage dia. 1/2" x 4-1/8"

2

2

3

4

5

6

-

25490055

Axe de blocage dia. 3/4" x 4-3/16"

2

2

3

4

5

6

-

25490101

Boulon en "U" 1/2-13unc x 4-1/2" x 6-1/2"

2

2

3

4

5

6

-

BOA-2025

Boulon 3/4"-10unc x 2" A325 galv.
assemblé

3

3

4

5

6

7

8

GOU-1120

Goupille fendue 1/8" x 2"   zinc

4

4

6

8

10

12

-







Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

120

 sur

161

                                              Doc num. 98030257 rev06



Composantes monorail 500 lb (227 kg)

– Pont



Item

Description

Porte-à-faux

intermédiaire



Longueurs de pont

+2'-6"

(0,75m)

+5'-0"

(1,5m)

30'

(9m)

35'

(1,6m)

40'

(12m)

50'

(15m)

55'

(16,5m)

60'

(18m)

Unité

20490173

Plat façonné 1/4" x 2" x 6"

+1

+1

6

7

7

9

10

10

-

20490207

Poutre de jonction en (I) 4" x 7'-
0" x 7,7 lb/pi

-

-

-

-

-

-

-

-

2

20490218

Poutre en (I) 4" x 10'-0" x 7,7
lb/pi

*

*

3

3

4

5

5

6

-

20490375

Poutre en (I) 4" x 7'-0" x 7,7 lb/pi

*

*

0

1

0

0

1

0

-

20490274

Support fileté de serre à poutre

+1

+1

6

7

7

9

10

10

-

20490296

Serre à poutre

+1

+1

8

9

9

11

12

12

-

20490386

Équerre du support de travail
intérieur

+1

+1

6

7

7

9

10

10

-

20490421

Tube multifonctionnel 2" x 3" x
11'-6"

+1

+1

6

7

7

9

10

10

-

20490814

Plaque de serrage pour poutre
de jonction

-

-

-

-

-

-

-

-

4

25490022

Axe de blocage dia. 1/2" x 4-1/8"

+1

+1

6

7

7

9

10

10

-

25490055

Axe de blocage dia. 3/4" x 4-
3/16"

+1

+1

6

7

7

9

10

10

-

25490101

Boulon en "U" 1/2-13unc x 4-
1/2" x 6-1/2"

+1

+1

6

7

7

9

10

10

-

BOA-2025

Boulon 3/4"-10unc x 2" A325
galv. assemblé

+1

+1

8

9

9

11

12

12

8

GOU-1120

Goupille fendue 1/8" x 2"   zinc

+2

+2

12

14

14

18

20

20

-

* La quantité de poutres additionnelles doit être déterminée en fonction du type et de la quantité de section de porte-à-faux intermédiaires
utilisé



Composantes monorail 1 000 lb (454 kg)

– Pont



Item

Description

Porte-à-faux

intermédiaire



Longueurs de pont

+2'-6"

(0,75m)

+5'-0"

(1,5m)

30'

(9m)

35'

(10,6m)

40'

(12m)

50'

(15m)

55'

(16,5m)

60'

(18m)

Unité

20490173

Plat façonné 1/4" x 2" x 6"

+1

+1

11

12

13

17

18

19

-

20490207

Poutre de jonction en (I) 4" x 7'-0"
x 7,7 lb/pi

-

-

-

-

-

-

-

-

2

20490218

Poutre en (I) 4" x 10'-0" x 7,7 lb/pi

*

*

3

3

4

5

5

6

-

20490375

Poutre en (I) 4" x 7'-0" x 7,7 lb/pi

*

*

0

1

0

0

1

0

-

20490274

Support fileté de serre à poutre

+1

+1

11

12

13

17

18

19

-

20490296

Serre à poutre

+1

+1

13

14

15

19

20

21

-

20490386

Équerre du support de travail
intérieur

+1

+1

11

12

13

17

18

19

-

20490421

Tube multifonctionnel 2" x 3" x 11'-
6"

+1

+1

11

12

13

17

18

19

-

20490814

Plaque de serrage pour poutre de
jonction

-

-

-

-

-

-

-

-

4

25490022

Axe de blocage dia. 1/2" x 4-1/8"

+1

+1

11

12

13

17

18

19

-

25490055

Axe de blocage dia. 3/4" x 4-3/16"

+1

+1

11

12

13

17

18

19

-

25490101

Boulon en "U" 1/2-13unc x 4-1/2" x
6-1/2"

+1

+1

11

12

13

17

18

19

-

BOA-2025

Boulon 3/4"-10unc x 2" A325 galv.
assemblé

+1

+1

13

14

15

19

20

21

8

GOU-
1120

Goupille fendue 1/8" x 2"   zinc

+2

+2

22

24

26

34

36

38

-

* La quantité de poutres additionnelles doit être déterminée en fonction du type et de la quantité de section de porte-à-faux intermédiaires
utilisé





Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

121

 sur

161

                                              Doc num. 98030257 rev06



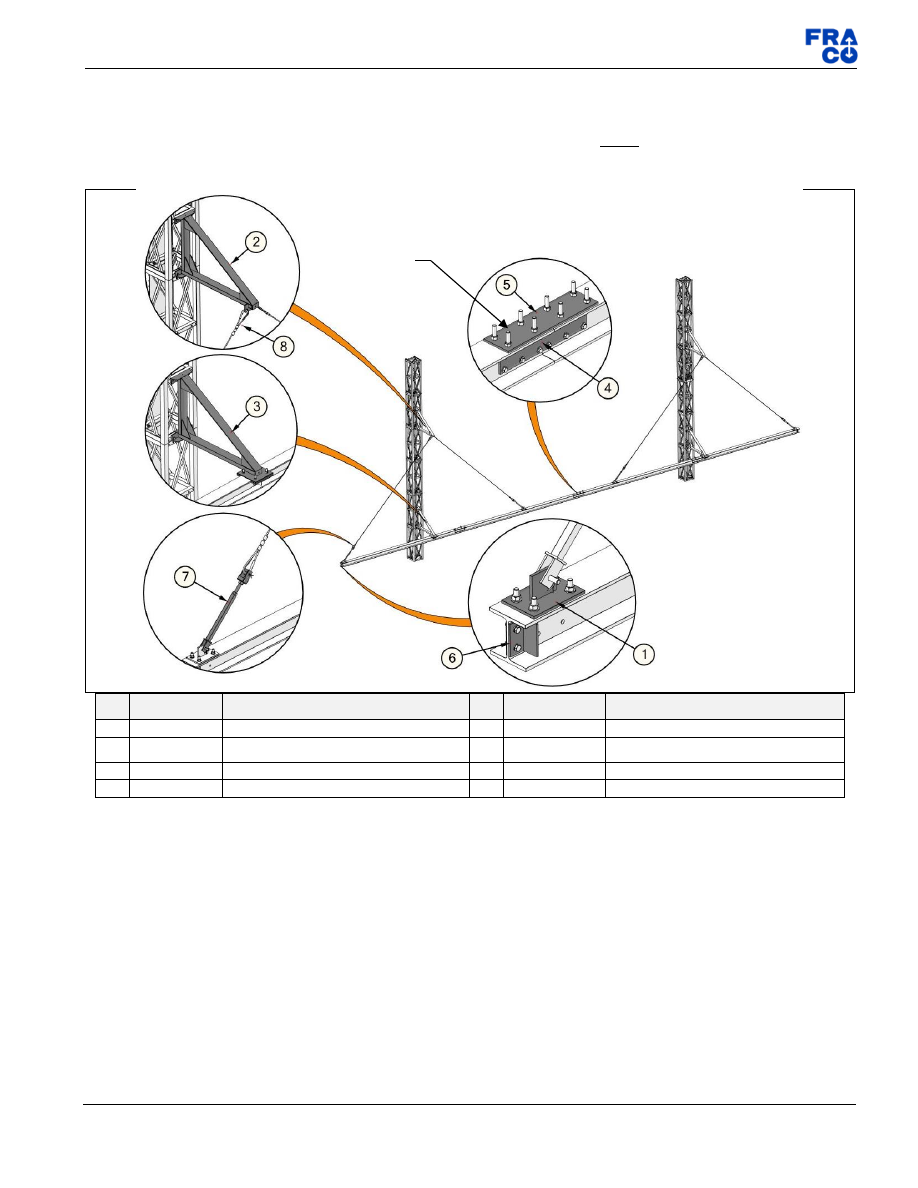

Monorail en tête de mât



IMPORTANT!

 Le système de monorail en tête de mât ne peut

être utilisé qu’avec les installation bi-mâts

IMPORTANT!

 La hauteur finale des mâts doit excéder

le toit du bâtiment d’au moins 30′-0″ (9m).

















N°

Item

Description

N°

Item

Description

01

24010063

Attache à béton réutilisable trou décentré

05

20490892

Plaque de jonction supérieure pour monorail

02

20490836

Attache supérieure pour monorail

06

20491613

Fer angle d'arrêt pour monorail (2-1/2" x 2-1/2"
x 4-1/2")

03

20490847

Attache inférieure pour monorail

07

23070125

Tendeur 2'-0" assemblé

04

20490881

Plaque de jonction latérale pour monorail

08

XXXXXXX

Câble d’acier 195’’







Liaison entre
les poutres



Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

122

 sur

161

                                              Doc num. 98030257 rev06



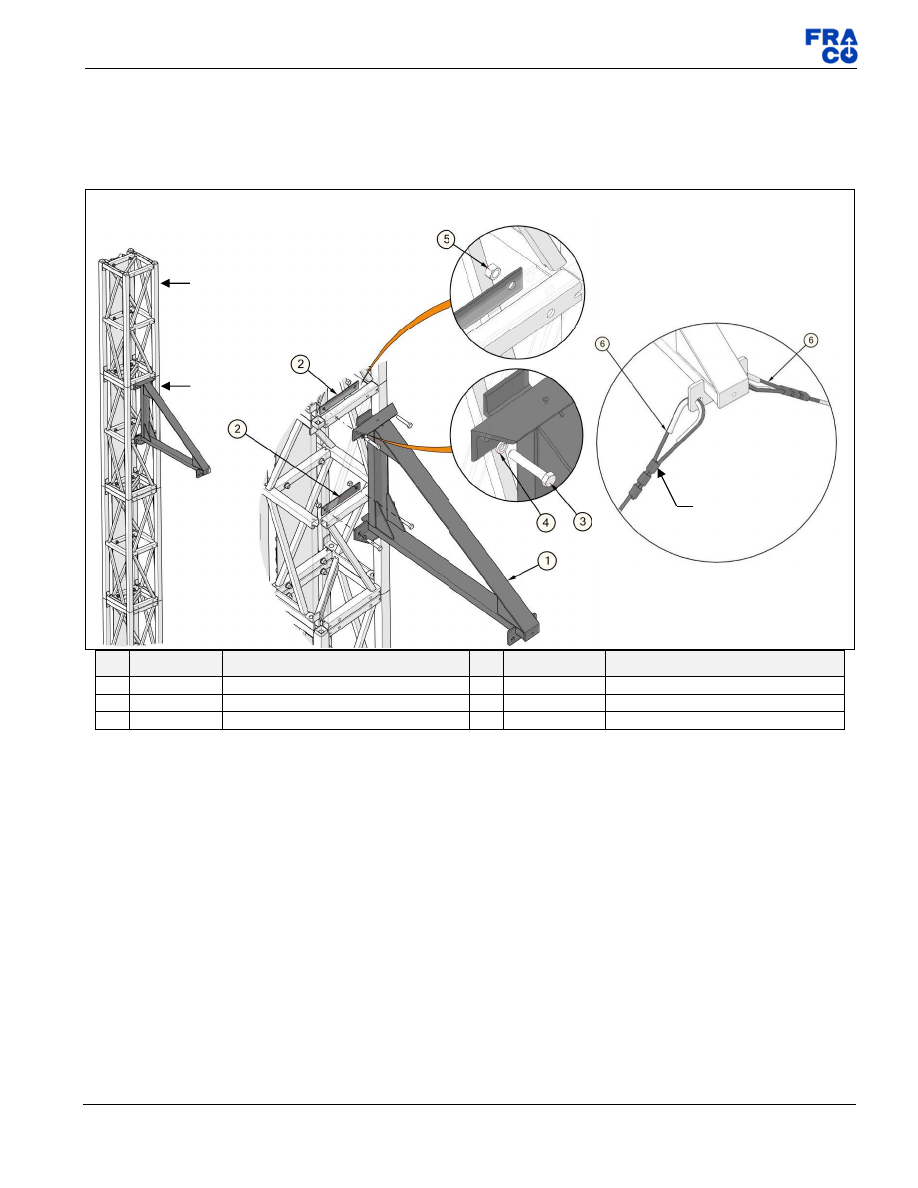

Monorail en tête de mât (Suite)


Élevez la pl

ateforme jusqu’à atteindre la jonction entre les deux plus hautes sections de mâts.

Installez

le support supérieur sur la portion supérieure ou inférieure de l’avant dernière section de mât.

Installez

ensuite les deux (2) câbles d’acier 195″ (5,0 m) dans les œillets du support supérieur, sécurisé avec trois (3) serres-câbles.



Installation des supports supérieurs














N°

Item

Description

N°

Item

Description

01

20490836

Attache supérieure pour monorail

04

LOZ-5040

Rondelle de blocage 5/8" zinc

02

20490410

Plat façonné 3/16" x 2" x 11"

05

ECZ-7065

Écrou 5/8"-11unc gr5 zinc

03

BOZ-7215

Boulon 5/8"-11unc x 3-1/2" gr5 zinc

06

XXXXXX

Câble d’acier 195’’

Figure 116 - Monorail en tête de mât





Dernière section de mât



Avant dernière
section de mât



Utiliser trois (3)
serres-câbles



Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

123

 sur

161

                                              Doc num. 98030257 rev06



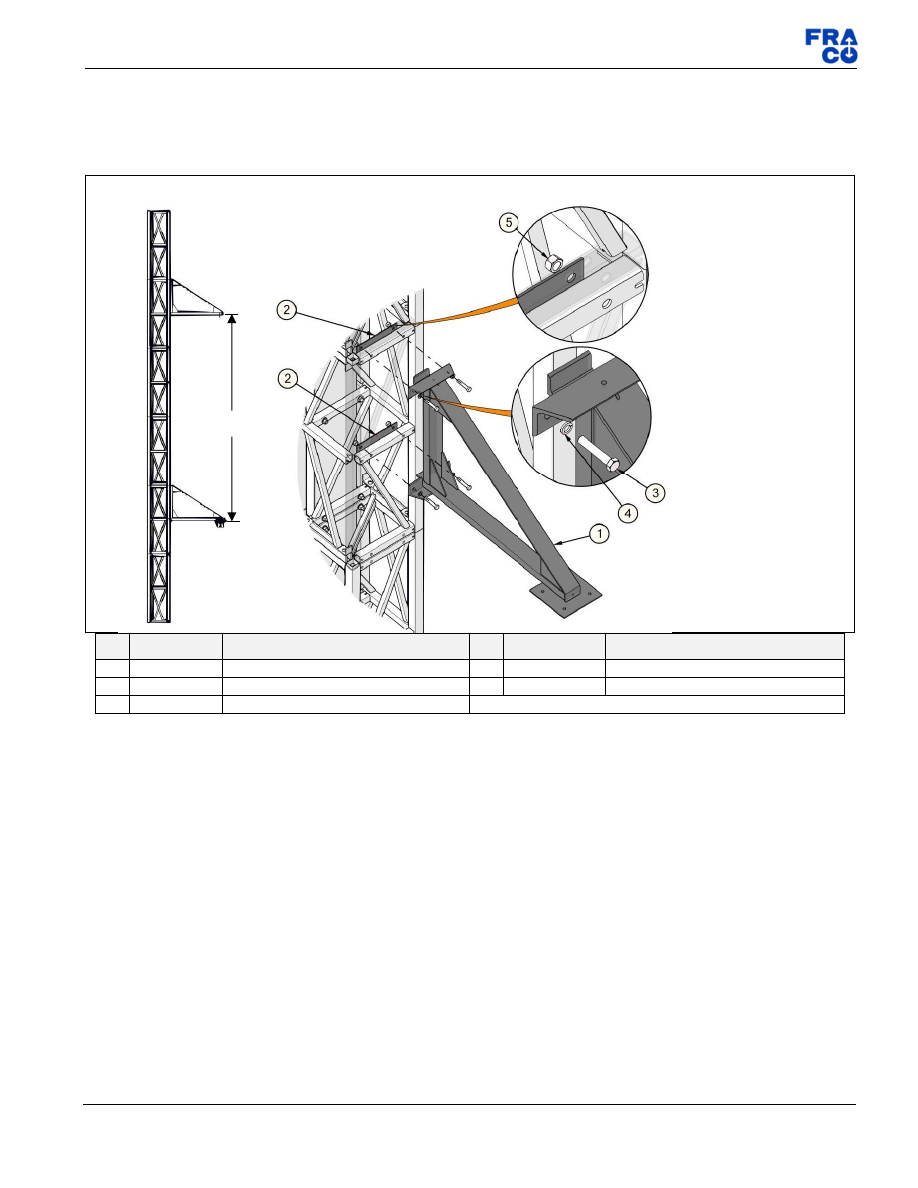

Monorail en tête de mât (Suite)


Abaisser la plateforme de trois (3) sections de mât 15

′-0″ (4,5m) et installer les supports inférieurs.

Installer le support sur la partie supérieure ou inférieure de la section de mât.


Installation des supports inférieurs














N°

Item

Description

N°

Item

Description

01

20490847

Attache Inférieure pour monorail

04

LOZ-5040

Rondelle de blocage 5/8" zinc

02

20490410

Plat façonné 3/16" x 2" x 11"

05

ECZ-7065

Écrou 5/8"-11unc gr5 zinc

03

BOZ-7215

Boulon 5/8"-11unc x 3-1/2" gr5 zinc



Figure 117 - Monorail en tête de mât, installation





15

′-0″

(4,5m)


Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

124

 sur

161

                                              Doc num. 98030257 rev06



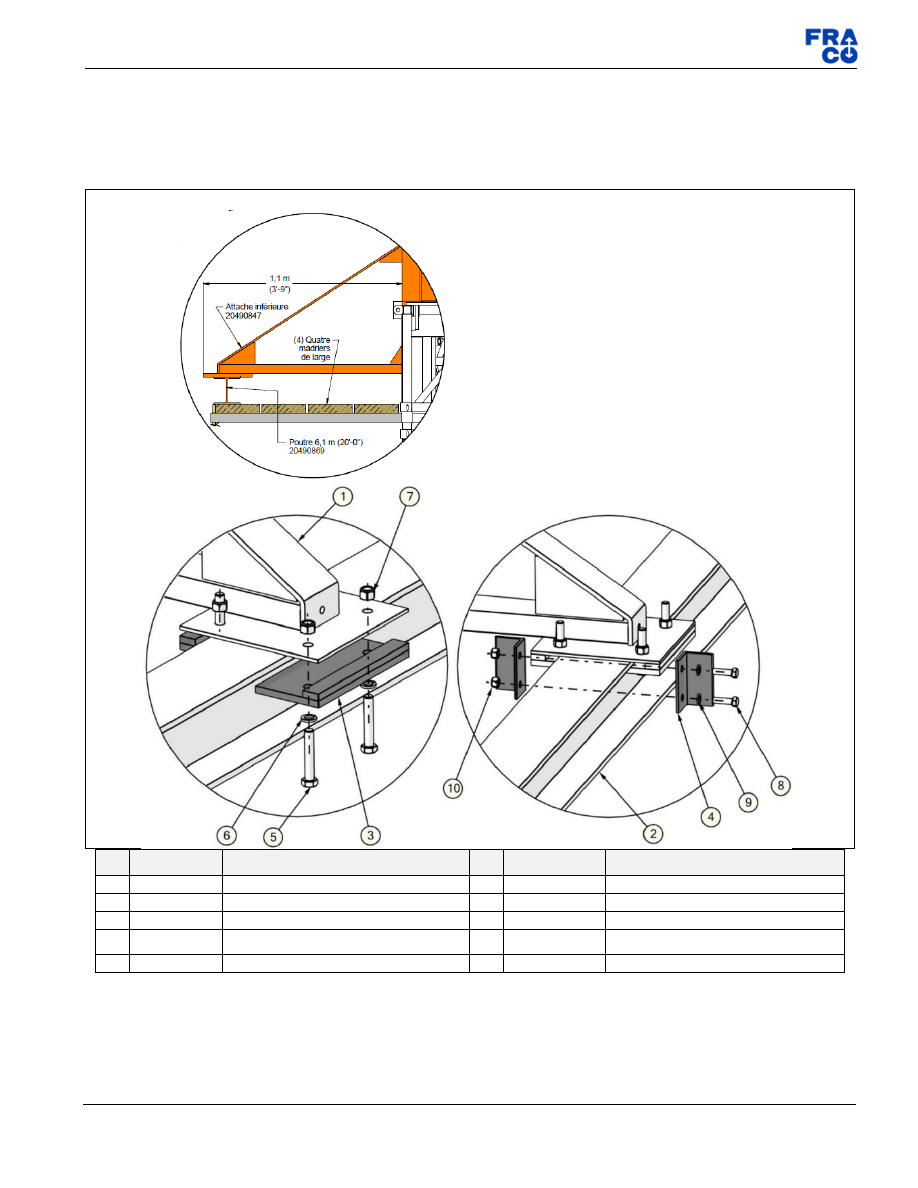

Monorail en tête de mât (Suite)


Allongez les longerons et installez

les madriers sur la distance nécessaire d’environ 3′-9″ (1,1m).

Déposez la poutre sur les madriers et élevez

l’unité jusqu’à atteindre la position des attaches inférieures.

Alignez les poutres avec les extrémités des supports inférieurs.


 Installation des poutres aux supports inférieurs

N°

Item

Description

N°

Item

Description

1

20490847

Attache Inférieure pour monorail

6

LOZ-5040

Rondelle de blocage 5/8" zinc

2

20490869

Poutre 20' pour monorail en tête de mât

7

ECZ-7065

Écrou 5/8"-11unc gr5 zinc

3

20490904

Plaque de serrage pour monorail en tête de mât

8

BOZ-7157

Boulon 1/2"-13unc x 1-3/4" gr5 zinc

4

20491613

Fer angle d'arrêt pour monorail (2-1/2" x 2-1/2" x
4-1/2")

9

LOZ-5030

Rondelle de blocage 1/2" zinc

5

BOZ-7215

Boulon 5/8"-11unc x 3-1/2" gr5 zinc

10

ECZ-7045

Écrou 1/2"-13unc gr5 zinc

Figure 118 - Monorail en tête de mât, installation








Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

125

 sur

161

                                              Doc num. 98030257 rev06



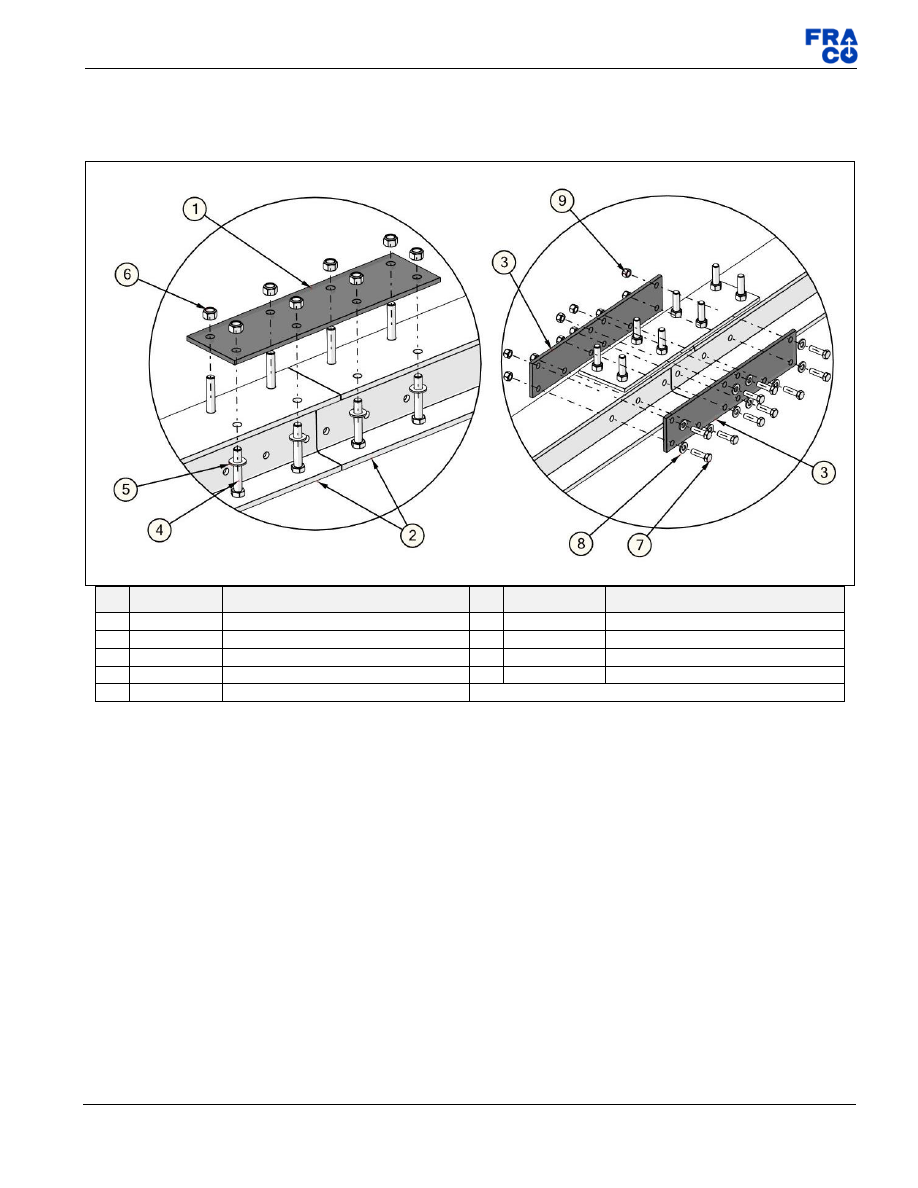

Monorail en tête de mât (Suite)



Important!

 Il est interdit de superposer ancrage à béton (24010063) par-dessus une plaque de jonction.



Installation des plaques de jonction

N°

Item

Description

N°

Item

Description

1

20490892

Plaque de jonction supérieure pour monorail

6

ECZ-7065

Écrou 5/8"-11unc gr5 zinc

2

20490869

Poutre 20' pour monorail en tête de mât

7

BOZ-7157

Boulon 1/2"-13unc x 1-3/4" gr5 zinc

3

20490881

Plaque de jonction latérale pour monorail

8

LOZ-5030

Rondelle de blocage 1/2" zinc

4

BOZ-7215

Boulon 5/8"-11unc x 3-1/2" gr5 zinc

9

ECZ-7045

Écrou 1/2"-13unc gr5 zinc

5

LOZ-5040

Rondelle de blocage 5/8" zinc



Figure 119 - Monorail en tête de mât, installation





Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

126

 sur

161

                                              Doc num. 98030257 rev06



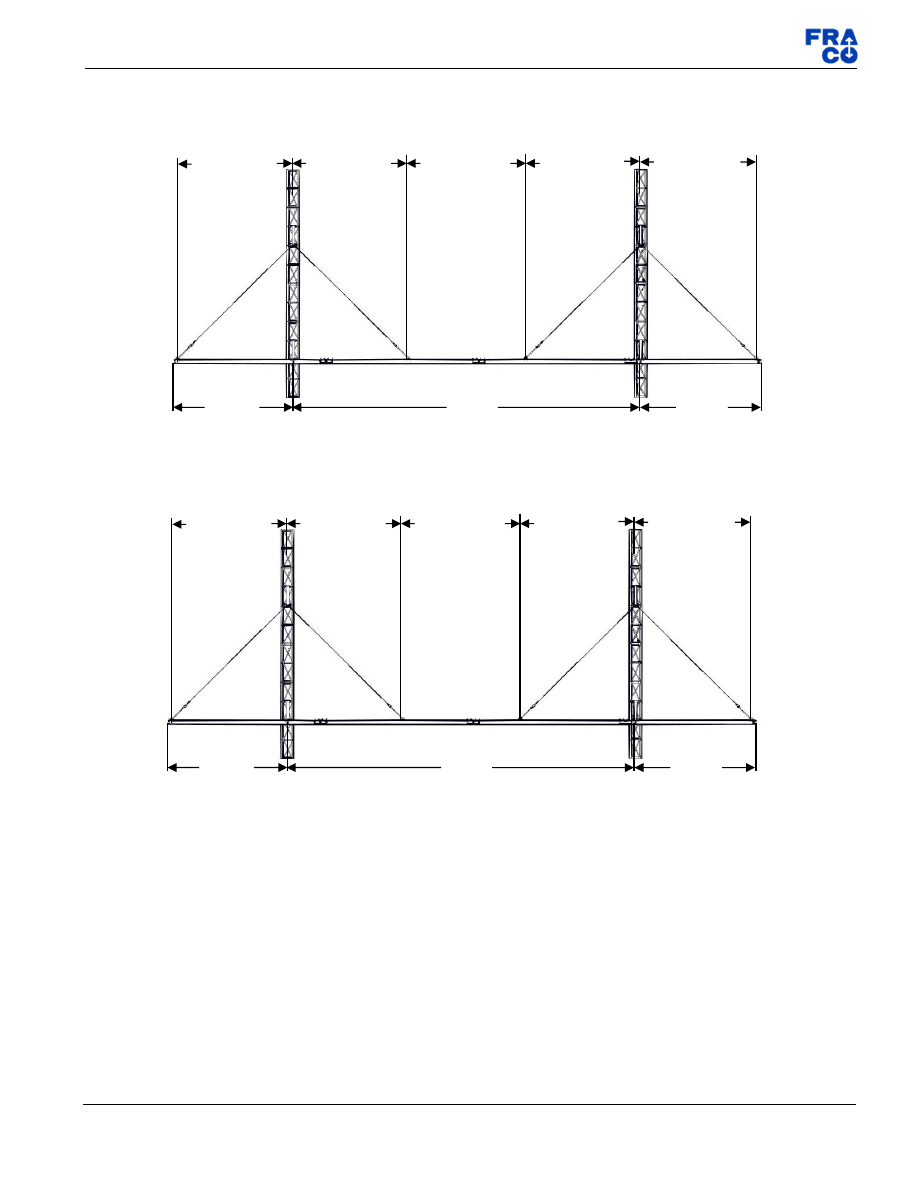

Monorail en tête de mât (Suite)

Respectez le schéma des distributions de charge illustrés plus bas.
Déterminez les emplacements pour les attaches en prenant en compte les intervalles de dimensions MIN et MAX suivant :




Option 1 :



Figure 120

– Option 1, distribution de charge, monorail en tête de mât







Option 2 :





13

′-9″ (4,2 m) MIN

17

′-1″ (5,2 m) MAX



13

′-9″ (4,2 m) MIN

17

′-1″ (5,2 m) MAX



13

′-9″ (4,2 m) MIN

17

′-1″ (5,2 m) MAX



13

′-9″ (4,2 m) MIN

17

′-1″ (5,2 m) MAX



26

′-0″ (7,9 m) MAX



MAX

1 000 lb

(454 kg)



MAX

1 000 lb

(454 kg)



MAX

1 000 lb

(454 kg)



7

′-1″ (2,2 m) MIN

13

′-9″ (4,2 m) MAX



7

′-1″ (2,2 m) MIN

13

′-9″ (4,2 m) MAX



7

′-1″ (2,2 m) MIN

13

′-9″ (4,2 m) MAX



7

′-1″ (2,2 m) MIN

13

′-9″ (4,2 m) MAX




16

′-0″ (4,9 m) MAX



MAX

1 000 lb

(454 kg)



MAX

1 000 lb

(454 kg)



MAX

1 000 lb

(454 kg)



Figure 121

– Option 2, distribution de charge, monorail en tête de mât



Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

127

 sur

161

                                              Doc num. 98030257 rev06



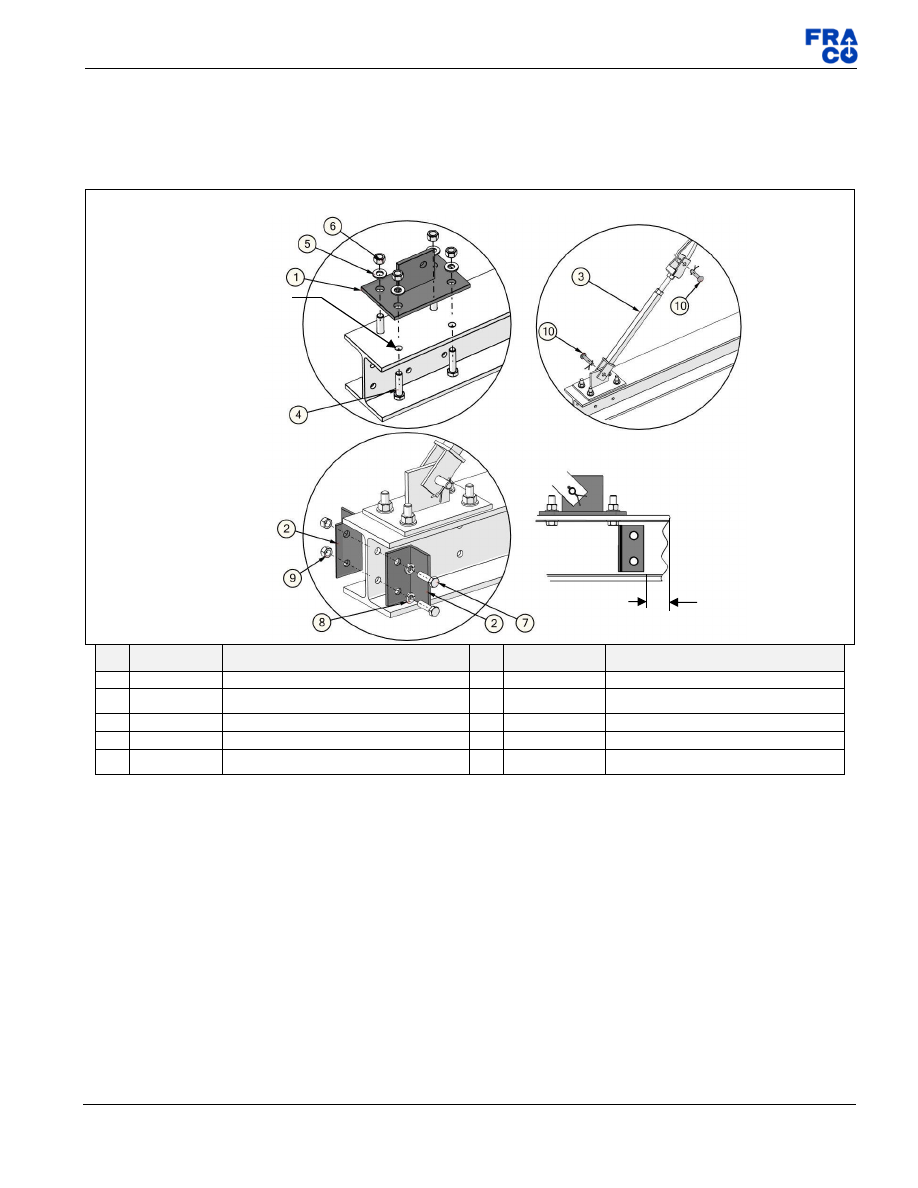

Monorail en tête de mât (Suite)



Utilisez

les plaques d’ancrage en tant que gabarie de perçage pour percer les poutres aux endroits requis. Trou de 5/8″ (16mm) typiques.

Installez les butées à chaque limite de zone de déplacement. Percez les poutres si nécessaires.

IMPORTANT!

  Le  client  est  responsable  de  posséder  les  formations  de  levage  requises  respectant  les  spécifications  ainsi  que  les  normes  et

régl

ementations en vigueur avant d’utiliser un chariot.

Installation des ancrages de tendeur et des butées

N°

Item

Description

N°

Item

Description

1

24010063

Ancrage à béton réutilisable trou décentré

6

ECZ-7065

Écrou 5/8"-11unc gr5 zinc

2

20491613

Fer angle d'arrêt pour monorail (2-1/2" x 2-1/2" x
4-1/2")

7

BOZ-7157

Boulon 1/2"-13unc x 1-3/4" gr5 zinc

3

23070125

Tendeur 2'-0" assemblé

8

LOZ-5030

Rondelle de blocage 1/2" zinc

4

BOZ-8542

Boulon 5/8"-11unc x 2-1/2" gr8 zinc

9

ECZ-7045

Écrou 1/2"-13unc gr5 zinc

5

WAZ-7041

Rondelle 5/8" SAE zinc

10

25490033 et
GOU-1120

Axe de blocage dia. 5/8" x 3-3/16" et Goupille
fendue 1/8" x 2"   zinc

Figure 122 - Monorail en tête de mât, installation

Trous 5/8

″

(16 mm)
à percer


Distance MINIMALE

de découpage en

fin de monorail

1

″ (25 mm)
