Installation du système auto-érectif (optionnel)

IMPORTANT! :

Utilisez toujours un harnais de sécurité adéquatement fixé à un point d'attache valide sur la plateforme lorsque vous procéder au

montage et au démontage du système auto-érectif.

∞V

OIR SECTION POINTS D

’

ATTACHE RÉGLEMENTAIRE

EN PAGE

IMPORTANT! :

Assurez-vous que toutes les barrures du systèmes auto-électif, tel les items 5 et 9,

sont présentes avant d’opérer l’auto-érectif.

Étape 1

•

Positionnez et boulonnez

l’attache en «U» pour auto-érectif (20491578) sur l’unité élévatrice. Utiliser les boulons (BOA-2031) fournis avec le

grillage de protection.

Étape 2

•

Positionnez les tubes et la flèche du système auto-érectif et verrouillez-les en place avec les axes de blocage spécifiés

∞V

OIR

IGURE

NSTALLATION AUTO

ÉRECTIF

EN PAGE

Étape 3

•

Installez

les axes à rondelle en guise de barreaux d’échelle. Servez-vous des barreaux d’échelle pour monter et installer le palan électrique.

Une fois le palan électrique installé, retirez les axes à rondelles et rangez pour utilisation ultérieure lors du démontage.

Étape 1

Étape 2

Étape 3

N°

Item

Description

N°

Item

Description

20491578

Attache en "U " pour auto-érectif 20K

25490077

Axe avec rondelle dia. 5/8" x 14"

20490162

Flèche de l'auto-érectif 3" x 3" x 21-1/4"

25490112

Axe de blocage 5/8" dia. x 6-9/16"

20490331

Tube avec axe de l'auto-érectif 3" x 3" x
5'-10"

BOA-2031

Boulon 3/4"-10unc x 3" A325 galv.

20490342

Tube de l'auto-érectif 3-1/2" x 3-1/2" x 4'-
10"

GOU-1120

Goupille fendue 1/8" x 2" zinc

25490011

Axe de blocage dia. 3/8" x 3-1/8"

Figure 79 - Installation auto-érectif

Palan électrique

Plateforme de travail sur mât

FRSM-20K

nuel de l’utilisateur P

age

sur

161

Doc num. 98030257 rev06

Nivellement

du mât avec les dispositifs d’ancrage

Figure 80 - Nivellement avec les dispositifs d'ancrage

Type 1-Ajustement de la distance entre le mur et la plateforme

Type 2-Nivellement du mât gauche / droite

Type 3-Nivellement du mât avant / arrière

Plateforme de travail sur mât

FRSM-20K

nuel de l’utilisateur P

age

sur

161

Doc num. 98030257 rev06

Installation du grillage de protection

Le grillages de protection s’installe au même endroit et avec les mêmes boulons que le système auto-érectif.

Figure 81 - Grillage de protection

( 4X )
Kit de boulon (BOA-2031)
3/4

″-10unc x 3″ A325

Fournis avec le grillage de
protection (20490646)

Plateforme de travail sur mât

FRSM-20K

nuel de l’utilisateur P

age

sur

161

Doc num. 98030257 rev06

Démontage des mâts et ancrages avec base au sol

Étape 1

•

Abaissez

l’unité jusqu’au sol et déchargez la plateforme de tout équipement, débris et matériaux.

•

Retirez le grillage de protection (voir

Figure 81

•

Désinstallez toute section de porte-à-faux ne respectant pas un

MAXIMUM

de 1

0’-0" (3,0m) de porte-à-faux de chaque côté de l’unité durant

le démontage des sections de mât et di

spositif d’ancrages de mât. Considérez ceci comme la

configuration d’installation »

•

Si vous disposez et utilisez un système auto-érectif (

optionnel

– système auto-érectif

), installez le en utilisant les boulons fournis dans le

kit du grillage de protection et allez

à l’

étape 3

une fois l’

étape 1

complétée.

•

Élevez la plateforme jusqu’à atteindre le sommet du mât et déboulonnez la section de fin de mâts.

•

Élinguez le sommet du mat à l’aide d’un système de levage indépendant (camion grue, élingue, courroie, etc…) pour démonter plusieurs
sections de mât à la fois. Ceci n’est pas nécessaire si vous utilisez le système auto-érectif.

•

Descendez ensuite jusqu’à être sous la position de l’ancrage le plus haut (dernier dispositif d’ancrage).

Étape 2

•

Placez les madriers et attaches à madrier sous les ancrages à retirés.

•

Desserrez les tendeurs et retirez les dispositifs d’ancrage. Effectuez les réparations au mur lorsque nécessaire.

•

Retirez les madriers et attache

s à madrier à l’emplacement dédié pour les ancrages.

•

baissez ensuite la plateforme jusqu’à l’ancrage suivant.

•

Déboulonnez et retirez les sections de mâts à l’aide d’un équipement de levage indépendant (grue, camion-grue ou chariot élévateur) en
suivant les mêmes directives qu’à l’installation (voir

Figure 75

). Désassemblez

jusqu’à 40’-0" (12,2m) [huit (8) sections de mât]

MAXIMUM

la fois pour tous les ancrages au-dessus des deux (2) premiers.

•

Installez les madriers, supports de madrier et garde-corps de madrier et

attaches à madrier à l’emplacement dédié pour les ancrages.

•

Continuez le démontage jusqu’à ce qu’il ne reste que les deux premiers dispositifs d’ancrage.

Étape 3 (Optionnel

– système auto-érectif)

•

Placez les madriers et attaches à madrier sous les ancrages à retirés.

•

Desserrez les tendeurs et retirez les dispositifs d’ancrage. Effectuez les réparations au mur lorsque nécessaire.

•

Retirez les madriers, support de madrier et garde-corps de madrier

à l’emplacement dédié pour les ancrages entre chaque déplacement de

la plateforme.

•

Déboulonnez et retirez les sections de mâts à l’aide du système auto-érectif en suivant les mêmes directives qu’à l’installation (voir

Figure

76)

. Chargez équitablement de chaque côté de la

plateforme jusqu’à huit (8) sections de mât

MAXIMUM

à la fois, [seize (16) sections par

plateformes]

MAXIMUM

•

Continuez le démontage jusqu’à ce qu’il ne reste que les deux premiers dispositifs d’ancrage.

•

Abaissez la plateforme au sol et retirez le système auto-érectif.

Étape 4

Important!

Il faut absolument supporter le mât à l’aide d’un système de levage indépendant (grue, camion-grue ou chariot élévateur) pendant le

démontage des deux (2) premiers ancrages de mât.

•

Amenez

la plateforme sous l’emplacement du deuxième dispositif d’ancrage et installez les madriers, supports de madrier et garde-corps de

madrier destinés à l’emplacement sous les ancrages

•

Retirez le deuxième dispositif d’ancrage et effectuez les réparations nécessaires au mur.

•

Retirez les madriers, supports de madrier et garde-corps de madrier

destinés à l’emplacement sous les ancrages.

•

Abaissez

l’unité sous le premier dispositif d’ancrage

•

Installez les madriers, supports de madrier et garde-

corps de madrier destinés à l’emplacement sous les ancrages.

•

Retirez le premier disposi

tif d’ancrage et effectuez les réparations nécessaires au mur.

•

Abaissez

l’unité jusqu’au sol et déboulonnez les cinq (5) plus hautes sections de mât suspendues par un camion grue.

•

Retirez les cinq (5) sections de mât et déposez-les au sol pour les désassembler.

•

Complétez le démontage de l’unité sur la base.

Plateforme de travail sur mât

FRSM-20K

nuel de l’utilisateur P

age

sur

161

Doc num. 98030257 rev06

Démontage des mâts et ancrages avec base au sol (suite)

Étape 1

Étape 2

Étape 3 (Optionnel

– système auto-érectif)

Étape 4

Figure 82 - Démontage mâts et ancrages, base au sol

Élinguez pour
désassemblez les
sections de mât

Section de
fin de mât

Section de mâts
préassemblées
huit (8) MAX

Supporter durant le
désassemblage
complet des deux
(2) premiers
ancrages

Quand vous déposez
seize (16) sections de mât
(huit (8) de chaque côté)
sur la plateforme, vous
devez descendre la
plateforme et décharger.

′-0″

(3,0m)

MAX

′-0″

(3,0m)

MAX

Plateforme de travail sur mât

FRSM-20K

nuel de l’utilisateur P

age

sur

161

Doc num. 98030257 rev06

Démontage des ancrages avec base autoportante (universelle, 20K)

Étape 1

•

Abaissez l

’unité jusqu’au sol et déchargez la plateforme de tout équipement, débris et matériaux.

•

Retirez le grillage de protection (voir

Figure 81

•

Désinstallez toute section de porte-à-faux ne respectant pas un

MAXIMUM

de 1

0’-0" (3,0m) de porte-à-faux de chaque côté de l’unité durant

le démontage des sections de mât

et dispositif d’ancrages de mât. Considérez ceci comme la

configuration d’installation »

•

Si vous disposez et utilisez un système auto-érectif (optionnel), installez le en utilisant les boulons fournis dans le kit du grillage de protection
et aller à l’

étape 3

une fois l’

étape 1

complétée.

•

Élevez la plateforme jusqu’à atteindre le sommet du mât et déboulonnez la section de fin de mâts.

•

Élinguez le sommet du mat à l’aide d’un système de levage indépendant (camion grue, élingue, courroie, etc…) pour démonter plusieurs
sections de

mât à la fois. Ceci n’est pas nécessaire si vous utilisez le système auto-érectif.

•

Descendez ensuite jusqu’à être sous la position de l’ancrage le plus haut (dernier dispositif d’ancrage).

Étape 2

•

Placez les madriers et attaches à madrier sous les ancrages à retirés.

•

Desserrez les tendeurs et retirez les dispositifs d’ancrage. Effectuez les réparations au mur lorsque nécessaire.

•

Retirez les mad

riers et attaches à madrier à l’emplacement dédié pour les ancrages.

•

Abaissez ensuite l

a plateforme jusqu’à l’ancrage suivant.

•

Figure 75

). Désassemblez

jusqu’à 40’-0" (12,2m) [huit (8) sections de mât]

MAXIMUM

la fois comme

durant l’installation pour tous les ancrages au-dessus des deux (2) premiers.

•

Installez les madriers, supports de madrier et garde-corps de madrier

à l’emplacement dédié pour les ancrages.

•

Continuez le démontage jusqu’à ce qu’il ne reste que les deux premiers dispositifs d’ancrage.

Étape 3 (Optionnel - système auto-érectif)

•

Placez les madriers et attaches à madrier sous les ancrages à retirés.

•

Desserrez les tendeurs et retirez les dispositifs d’ancrage. Effectuez les réparations au mur lorsque nécessaire.

•

Retirez les madriers, supports de madrier et garde-corps de madrier

à l’emplacement dédié pour les ancrages entre chaque déplacement de

la plateforme.

•

Déboulonnez et retirez les sections de mâts à l’aide du système auto-érectif en suivant les mêmes directives qu’à l’installation (voir

Figure

76)

. Chargez équitablement de chaque côté de la plateforme

jusqu’à huit (8) sections de mât

MAXIMUM

à la fois, [seize (16) sections par

plateformes]

MAXIMUM

•

Continuez le démontage jusqu’à ce qu’il ne reste que les deux premiers dispositifs d’ancrage.

•

Abaissez la plateforme au sol et retirez le système auto-érectif.

Étape 4

Pour le désassemblage en base autoportante il n’est pas nécessaire d’élinguer le mât lors du démontage des deux (2) premiers ancrages.

•

Abaissez

l’unité sous l’emplacement du deuxième dispositif d’ancrage et installez les madriers et supports de madrier destinés à

l’emplacement sous les ancrages.

•

Retirez le deuxième dispositif d’ancrage et effectuez les réparations nécessaires au mur.

•

Retirez les madriers, supports de madrier et garde-corps de madrier

destinés à l’emplacement sous les ancrages.

•

Abaisser l’unité sous le premier dispositif d’ancrage

•

Installez les madriers, supports de madrier et garde-corps de madrier

destinés à l’emplacement sous les ancrages.

•

Retirez le premier dispositif d’ancrage et effectuez les réparations nécessaires au mur.

•

Abaissez

l’unité jusqu’au sol et déboulonnez toutes les sections de mât suspendues par un camion grue, à l’exception des deux (2) premières.

•

Retirez les sections de mât suspendues par un camion grue et déposez-les au sol pour les désassembler

•

Complétez

le démontage de l’unité sur la base.

Plateforme de travail sur mât

FRSM-20K

nuel de l’utilisateur P

age

sur

161

Doc num. 98030257 rev06

Démontage des ancrages avec base autoportante (universelle, 20K), (suite)

Étape 1

Étape 2

Étape 3 (Optionnel

– système auto-érectif)

Étape 4

Figure 83 - Démontage mâts et ancrages, base autoportante (universelle, 20K)

Section de
fin de mât

Élinguez le mât
en prévision du
démontage

′-0″

(12,2m)

[8 sections]

MAX

′-0″

(3,0m)

MAX

′-0″

(3,0m)

MAX

Plateforme de travail sur mât

FRSM-20K

nuel de l’utilisateur P

age

sur

161

Doc num. 98030257 rev06

Chapitre D

– Accessoires

Accessoire de pont et porte-à-faux

Installation des supports de pochettes à garde-corps et garde-corps

Figure 84

– Installation de garde-corps

Pochettes à garde-
corps bout porte-à-
faux 3'-6"
(20490195)

Axe de blocage
fourni avec le
support de pochette

Garde-corps
(17490023)

Nécessaire seulement si
applicable, voir la
règlementation locale en
vigueur.
Deux (2) par garde-corps
Goupille de sécurité
(GOU-5020)

Plateforme de travail sur mât

FRSM-20K

nuel de l’utilisateur P

age

sur

161

Doc num. 98030257 rev06

Installation des longerons

Figure 85

– Installation de longeron

Axe avec rondelle

1/2" x 4-3/4" (25490066)
et goupille fendue 1/8"
x 2" (GOU-1120)

* Boulon de blocage
(BOZ-7105)

Installation bas

Installation haut

* IMPORTANT
Pour tout installation de
longerons assurez-vous
que les boulons de
blocages (BOZ-7105) sont
présents.

Insérez le longeron par
le côté de l’axe de
blocage

Plateforme de travail sur mât

FRSM-20K

nuel de l’utilisateur P

age

sur

161

Doc num. 98030257 rev06

Configuration des longerons

Les configurations présentées plus bas avec des longerons renforcis doivent avoir été approuvées par FRACO

et son département d’ingénierie.

De plus, les madriers ne doivent jamais dépasser le dernier longeron de plus de 12

″ (300mm) latéralement.

∞V

OIR

Figure 91

EN PAGE

93.

Longerons

•

Il faut utiliser un minimum de trois (3) longerons pour installer les madriers au-delà de (

)=5'-4"(162mm).

•

Les longerons peuvent être installés au niveau supérieur ou inférieur de la plateforme dépendamment du besoin.

•

Les longerons renforcis ne peuvent être installés qu’au niveau supérieur.

•

L’attache à longeron renforcie (20490544) doit être installée à partir de 6" (152 mm) à 36" (914 mm) du bout du longeron.

•

La longueur maximale (

) à laquelle le longeron peut être allongé est donnée dans le tableau suivant. Cette dimension est calculée en prenant

en compte des madriers de 2" x 10" (50mm x 254mm). Pour toute installation nécessitant une longueur (

) supérieur à 6'-0" (1,8m) il faut

obligatoirement

utiliser les longerons renforcis.

Code

Type de longeron

Longueur Max (L)

19010034

Longeron 3/16" x 2" x 2" x 8

’-8" (4,65 mm x 50 mm x 50 mm x 2,65 m)

(

Standard

’-8" [2,65m])

’-4" (1,6 m)

19010045

Longeron 3/16" x 2" x 2" x 10

’-6" (4,65 mm x 50 mm x 50 mm x 3,20 m)

(

Standard

’-6" [3,20 m])

(requiert un minimum de 3 longerons côte à côte)

’-0" (1,8 m)

*19010045

Longeron 3/16" x 2" x 2" x 10

’-6" (4,65 mm x 50 mm x 50 mm x 3,20 m)

(

Longeron renforcé

’-6" [3,20 m])

’-0" (2,1 m) RENFORCÉ

*19010056

Longeron 3/16" x 2" x 2" x 13

’-6" (4,65 mm x 50 mm x 50 mm x 4,10 m)

(

Longeron renforcé

13’-6" [4,10 m])

’-0" (2,4 m) RENFORCÉ

20492063

Tube central 2" x 2" x 6’-0" (50 mm x 50 mm x 1,82 m)
(Renfort pour longeron 8

’-8” [2,65 m] et 10’-6" [3,20 m])

N/A

*Pour toute installation nécessitant des longerons dont (

) est supérieur à 6'-

0" consulter le département d’ingénierie de FRACO.

Longerons standard :

Longeron renforci :

Figure 86 - Extension de longeron

Plancher Haut

Plancher Bas

Support de renfort

Longeron

CAS (A)

– Longerons

supérieurs NON-RENFORCÉS

CAS (B)

– Longerons inférieurs

CAS (C)

– Longerons

supérieurs RENFORCÉS

Plateforme de travail sur mât

FRSM-20K

nuel de l’utilisateur P

age

sur

161

Doc num. 98030257 rev06

•

Pour être allongé à leur maximum, les longerons doiven

t être espacés d’au

maximum

de 40” (1,0m).

•

Important!

Utilisez des madriers homologués selon les réglementations locales en vigueur.

•

La configuration de madrier présenté ici-bas est à titre indicatif uniquement. La disposition des madriers doit respecter la règlementation
locale en vigueur.

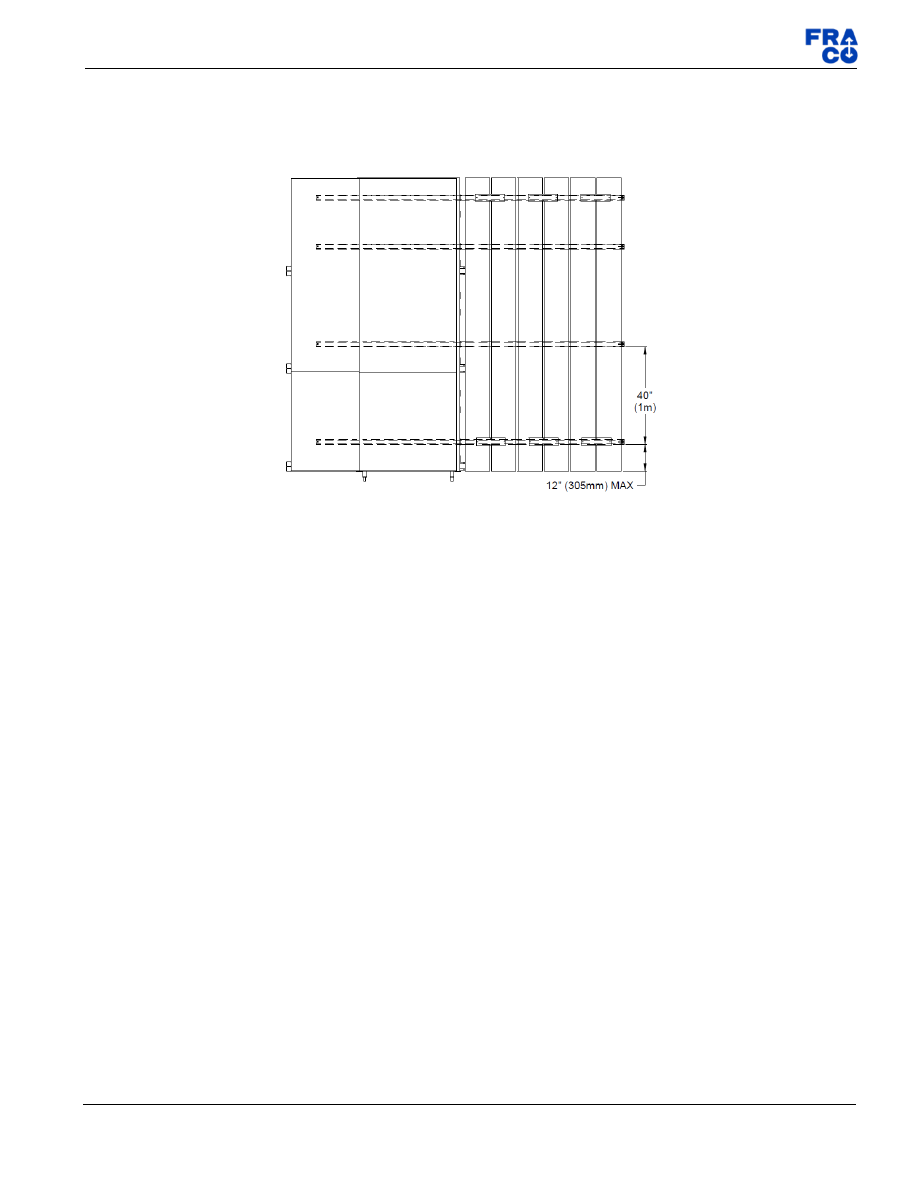

Figure 87 - Espacement entre longerons

Plateforme de travail sur mât

FRSM-20K

nuel de l’utilisateur P

age

sur

161

Doc num. 98030257 rev06

CAS (A)

N°

Item

Description

N°

Item

Description

20490050

Attache à madrier 3" x 12"

19010034

Longeron 3/16" x 2" x 2" x 8'-8"

17490045

Garde-corps bout de madrier 21" x 3'-6"

GOU-5020

Goupille de sécurité 1/8" x 4-1/4"

17490034

Garde-corps extensible 3'-4" x 3'-7"

Figure 88

– Installation de longerons supérieurs NON-RENFORCIE

CAS (B)

N°

Item

Description

N°

Item

Description

20490050

Attache à madrier 3" x 12"

19010034

Longeron 3/16" x 2" x 2" x 8'-8"

17490045

Garde-corps bout de madrier 21" x 3'-6"

GOU-5020

Goupille de sécurité 1/8" x 4-1/4"

17490034

Garde-corps extensible 3'-4" x 3'-7"

Figure 89

– Installation de longerons inférieurs

Vue de section

Coupe locale

Note : visser les garde-
corps de bout de madriers
et les attaches à madrier
dans les madriers.

Vue de section

Coupe locale

Plateforme de travail sur mât

FRSM-20K

nuel de l’utilisateur P

age

sur

161

Doc num. 98030257 rev06

CAS (C)

Table de compatibilité (longerons

– tube central)

Longeron

Description

Tube central

compatible

Description

19010034

Longeron 3/16" x 2" x 2" x 8'-8"
(4,65mm x 50mm x 50mm x
2,65m)

22010061

Tube central 2" x
2" x 5'-0"

(50mm x

50mm x 1,52m)

19010045

Longeron 3/16" x 2" x 2" x 10'-6"
(4,65mm x 50mm x 50mm x
3,20m)

20492063

Tube central 2" x
2" x 6'-0"

(50mm x

50mm x 1,83m)

19010056

Longeron 3/16" x 2" x 2" x 13'-6"
(4,65mm x 50mm x 50mm x
4,10m)

20492063

Tube central 2" x
2" x 6'-0"

(50mm x

50mm x 1,83m)

N°

Item

Description

N°

Item

Description

20490050

Attache à madrier 3" x 12"

GOU-1120

Goupille fendue 1/8" x 2" zinc

17490045

Garde-corps bout de madrier 21" x 3'-6"

20490555

Pivot à longeron spécial

17490034

Garde-corps extensible 3'-4" x 3'-7"

20490544

Attache à longeron spécial

19010034
19010045
19010056

Longeron 3/16" x 2" x 2" x 8'-8"
Longeron 3/16" x 2" x 2" x 10'-6"
Longeron 3/16" x 2" x 2" x 13'-6"

25490066

Axe avec rondelle dia. 1/2" x 4-3/4"

GOU-5020

Goupille de sécurité 1/8" x 4-1/4"

22010061
22010184

Tube central 2" x 2" x 5'-0"
Tube central 2" x 2" x 10'-0"

25490033

Axe de blocage dia. 5/8" x 3-3/16"

20490072

Blocage de longeron 1" x 2" x 2"

Figure 90

– Installation de longerons supérieurs RENFORCIE

Note : visser les garde-
corps de bout de madriers
et les attaches à madrier
dans les madriers.

Tube central côté rouge
vers le bas

Vue de section

Coupe locale

««

Plateforme de travail sur mât

FRSM-20K

nuel de l’utilisateur P

age

sur

161

Doc num. 98030257 rev06

Détail de madriers et garde-corps de bout de madrier

Madriers

Le type, les dimensions et l’agencement des madriers utilisés sur les longerons doivent l’être conformément aux normes et règlements locaux
applicables en vigueur.
À titre indicatif, les madriers utilisés devraient présenter les caractéristiques suivantes :
2” x 10” ou 2” x 12” (0,05 m x 0,25 m ou 0,05 m x 0,30 m) capable de supporter une charge d’au moins 265 lb (120 kg) sur une portée d’un
minimum de 4’-0” (1,2 m).
D’autres type de recouvrement pourraient être utilisé à conditions de respecter les dimensions des accessoires d’attache, les normes et
règlements locales en vigueur.

∞V

OIR

ONFIGURATIONS PERMISES ET DISTRIBUTION DE CHARGE

EN PAGE

∞V

OIR

ABLEAU

ÉDUCTIONS DE CHARGE

EN PAGE

158

Figure 91 -

Détail d’installation de madriers

Fixer les attaches à madrier
avec des clou ou des vis.

″ (300mm)

MAXIMUM

″ (50mm)

ENVIRON

Fixer les garde-corps de
bouts de madrier avec des
clou ou des vis.

Longeron à une extrémité

Plateforme de travail sur mât

FRSM-20K

nuel de l’utilisateur P

age

sur

161

Doc num. 98030257 rev06

Installation des supports à longeron pour retour de coin intérieur (Optionnel)

N°

Item

Description

N°

Item

Description

20490038

Attache à longeron

190XXXXX

Longeron additionnel de bout de madrier

25490055

Axe de blocage dia. 3/4" x 4-3/16"

20490050

Attache à madrier 3" x 12"

GOU-1120

Goupille fendue 1/8" x 2" zinc

17490045

Garde-corps bout de madrier 21" x 3'-6"

25490066

Axe avec rondelle dia. 1/2" x 4-3/4"

Figure 92

– Support de longeron

-à

-f

(pas de section de port e-à-f aux)

A A X

A X

B B

A X

B B

A A X

B B

A X

B B

A X

B A-B

Côté

SECTION DE PORTE-À-FAUX

TIO

-À

-F

″

(610 mm)

MAX

Axe de blocage du
côté des madriers

Lors de l’utilisation des supports à longeron il faut considérer
l’allongement de la plateforme et son influence sur les configurations
permises et les distributions de charge associées.

∞

OIR

ONFIGURATIONS PERMISES ET DISTRIBUTION DE CHARGE

EN PAGE

18.

Si l’extension latérale des porte-à-faux d’un côté de la plateforme modifie
le résultat de la configuration (Pleine charge, demi charge, interdite) on
considère toujours le résultat le plus restrictif.

Exemple : Plateforme 20K avec 20'-0" (6,10m) de chaque côté. Si on
allonge la plateforme d’un côté avec des madriers, la plateforme passe de
pleine charge

→ à→ demi charge d’un côté.

On considère donc le plus restrictif des deux états, demi charge de ce
côté.

Exemple : Plateforme 20K avec 20'-0

" (6.10m) d’un côté et 23'-4" (7.11m)

de l’autre côté. Si on allonge la plateforme du côté 20'-0" (6,10m), la
plateforme passe de
demi charge

→ à→

pleine charge

On considère donc le plus restrictif des deux états, demi charge de ce
côté.

Plateforme de travail sur mât

FRSM-20K

nuel de l’utilisateur P

age

sur

161

Doc num. 98030257 rev06

Installation des garde-corps de bout de longeron

N°

Item

Description

N°

Item

Description

20491646

Attache coulissante pour garde-corps en
"L"

25490066

Axe avec rondelle dia. 1/2" x 4-3/4"

17490067

Garde-corps longeron en L 4'-3"

Figure 93 - Installation garde-corps bout de longeron

Content .. 5 6 7 8 ..
