Fraco FRSM20K. MANUEL DE L’UTILISATEUR (2019) - 4

Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

32

 sur

161

                                              Doc num. 98030257 rev06



Utilisa

tion de l’unité élévatrice, fonctionnement

















Figure 36

– (Élévation)



Figure 37

– (Élévation)



Figure 38

– (Élévation)



Cylindre

hydraulique

complètement

fermé

Cylindre

hydraulique

complètement

ouvert

Tournez le pivot
d’opération en sens horaire
pour ouvrir le cylindre
hydraulique et permettre au
crochet d’atteindre les
barreaux suivants du mât.
(Voir

Figure 30

).

Élévation de la plateforme

Sécurités en

position

engagée

Les

Figure  36

,

Figure  37

  et

Figure  38

illustrent  le

fonctionnement  interne  de  la  plateforme  lors  de  son
élévation.

Enfoncez la pédale

d’activation 20K

(Position haut)

Patin du crochet

d’opération 20K

Pivot d’opération

Sens antihoraire :
Fermeture du
cylindre hydraulique

Pivot d’opération



Sens horaire : Ouverture

du cylindre hydraulique

Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

33

 sur

161

                                              Doc num. 98030257 rev06















Figure 39 - (Descente)



Figure 40 - (Descente)



Figure 41 - (Descente)



Tournez le pivot
d’opération en sens
antihoraire pour
fermer le cylindre
hydraulique.
(Voir

Figure 30

).

Cylindre

hydraulique

complètement

fermé

Loquet de

désengagement

du crochet 20K

Descente de la plateforme

Sécurités

désengagées

Les

Figure  39

,

Figure  40

  et

Figure  41

  illustrent  le

fonctionnement interne de la plateforme lors de de la
descente.

Pivot d’opération

Sens antihoraire :
Fermeture du
cylindre
hydraulique

Pivot d’opération



Sens horaire :

Ouverture du cylindre

hydraulique

Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

34

 sur

161

                                              Doc num. 98030257 rev06



Chapitre B

– Unité élévatrice et bases

Charge au sol et distribution de charge

La  charge  totale  de  l’équipement  est  transmise  au  sol  par  la  base.  Assurez-vous  que  le  sol  est  stable  et  qu’il  possède  la  capacité  portante
nécessaire pour l’installation

∞V

OIR

T

ABLEAU

9

 EN PAGE

34,



T

ABLEAU

10

 EN PAGE

35,



T

ABLEAU

11

 EN PAGE

36


La base ou les cales doivent être en contact avec la fondation sur toute leur surface. Le sol doit être libre de trous ou de tranchées, bien drainé ou
surélevé afin d’éviter toute accumulation d’eau.
Veillez à ce qu’aucun travail d’excavation ne soit prévu durant l’installation ou l’utilisation de la plateforme.

Pour une

base au sol

, niveler le sol avec une fondation de pierres concassées

, d’une épaisseur de 4″ à 6″ (100 mm à 150 mm) et excédant de 4″

(100 mm) les dimensions de la base sur sol, à l’aide de pierre concassée de 0-3/4″ (19mm).

∞V

OIR

,



T

ABLEAU

9-C

HARGE AU SOL

,

 BASE AU SOL

,

 EN PAGE

34


Pour les

bases autoportantes

, installez des cales

excédant les dimensions des pieds de base pour éviter l’enfoncement des pieds dans le sol.

∞V

OIR

,



F

IGURE

42



–



R

ÉPARTITION DE CHARGE

,

 BASE AUTOPORTANTE UNIVERSELLE

,

 EN PAGE

35

∞V

OIR

,



F

IGURE

43-



R

ÉPARTITION DE CHARGE

,

 BASE AUTOPORTANTE

20K,

 EN PAGE

36

Charge au sol et hauteur maximale

Les tableaux suivants indiquent les charges transmises par la base au sol. Ces charges n'incluent pas les coefficients dynamiques / de sécurité
qui doivent être pris en compte conformément à la réglementation locale en vigueur.

Charge au sol - Base au sol (14030019)



Tableau 9-Charge au sol, base au sol

Hauteur d'installation

(avec ancrage de mât)

*Charge maximum sous la

base



  50'-0" (15,24 m)

26 800 lb (12 156 kg)

  75'-0" (22,86 m)

28 450 lb (12 905 kg)

100'-0" (30,48 m)

30 100 lb (13 653 kg)

125'-0" (38,10 m)

31 750 lb (14 401 kg)

150'-0" (45,72 m)

33 400 lb (15 150 kg)

200'-0" (60,96 m)

36 700 lb (16 647 kg)

250'-0" (76,20 m)

40 000 lb (18 144 kg)

300'-0" (91,44 m)

43 300 lb (19 641 kg)

350'-0" (106,68 m)

46 600 lb (21 137 kg)

400'-0" (121,92 m)

49 900 lb (22 634 kg)

450'-0" (137,16 m)

53 200 lb (24 131 kg)

500'-0" (152,40 m)

56 500 lb (25 628 kg)

550'-0" (167,64 m)

59 800 lb (27 124 kg)







* Les charges maximales sous la base sont non factorisées





50

″ x 80″ x 6″

(1,27m x 2m x 152 mm)

Dimensions approximatives
pour la fondation en pierres

concassées

6-0

″ (152 mm) Max.

4-0

″ (100 mm) Min.

4-0

″ (100 mm)

Minimum

(De chaque côtés)

4-0

″ (100 mm)

Minimum

72

″ (1,83m)

42

″

(1,07m)

30

″

(762mm)

: Aire de la surface effective
pour la répartition de charge

Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

35

 sur

161

                                              Doc num. 98030257 rev06



Charge au sol - Base autoportante universelle (14030109)

Note : La base autoportante universelle doit être combinée à une base au sol (14030019) ou une base à boulonner pour mât (14030110),
assemblées au-dessus de la base autoportante.










Figure 42

– Répartition de charge, base autoportante universelle



Tableau 10-Charge au sol, base autoportante universelle

Hauteur d'installation

autoportante

**Charge maximum sous la base (aux emplacements ciblés)

45'-0" (13,72 m)

A = 14 200 lb (6 441 kg) par béquille

B = 11 500 lb (5 216 kg) par béquille

Hauteur d'installation

**Charge maximum sous la base



50’-0" (15,24 m)

A = 12 100 lb (5 488 kg) par béquille

B = 9 450 lb (4 286 kg) par béquille



75’-0" (22,86 m)

A = 12 550 lb (5 693 kg) par béquille

B = 9 750 lb (4 422 kg) par béquille

100’-0" (30,48 m)

A = 12 950 lb (5 875 kg) par béquille

B = 10 050 lb (4 559 kg) par béquille

Hauteur d'installation



**Charge maximum sous la base



100’-0" (30,48 m)*

C = 3 500 lb (1 590 kg) par béquille

D = 33 400 lb (15 150 kg) sous le mât

125’-0" (38,10 m)*

C = 3 500 lb (1 590 kg) par béquille

D = 34 650 lb (15 717 kg) sous le mât

150’-0" (45,72 m)*

C = 3 500 lb (1 590 kg) par béquille

D = 35 900 lb (16 284 kg) sous le mât

200’-0" (60,96 m)*

C = 3 500 lb (1 590 kg) par béquille

D = 38 400 lb (17 418 kg) sous le mât

Plus de 200’-0" (60,96 m)

NON PERMIS

*Pour une installation excédant 100

'

-0" (30,48m), il faut étayer directement sous le mât et rentrer les longerons en position fermée.

**Les charges suivantes sont non factorisées.

∞R

ÉFÉREZ

-

VOUS À LA SECTION

D

IMENSIONS AVEC BASE AUTOPORTANTE

(

UNIVERSELLE

,



20K),

 EN PAGE

11





Important!

À partir de 100

′-0″ (30,48m)

de hauteur, placez de

l’étaiement sous le mât et

rentrez les longerons en

position fermée

Cales

en bois

4

″ (102mm)

16

″

(406mm)

24

″ (610mm)

Important!

Ouvrir les longerons avant

et arrière au maximum

Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

36

 sur

161

                                              Doc num. 98030257 rev06



Charge au sol / Base autoportante 20K (14030053)











Figure 43- Répartition de charge, base autoportante 20K





Tableau 11- Charge au sol, base autoportante 20K

Hauteur d'installation

Charge maximum sous la base *

40'-0" (13,72 m)

[Autoportante]

A = 3 500 lb

(1 590 kg) par béquille

B = 22 800 lb

(10 342 kg) par béquille

C = 7 600 lb

(3 447 kg) par béquille



75’-0" (22,86 m)

A = 3 500 lb

(1 590 kg) par béquille

B = 24 150 lb

(10 955 kg) par béquille

C = 8 050 lb

(3 652kg) par béquille

10

0’-0" (30,48 m)

A = 3 500 lb

(1 590 kg) par béquille

B = 25 050 lb

(11 363 kg) par béquille

C = 8 350 lb

(3 788 kg) par béquille

Plus de 100’-0" (30,48 m)

NON PERMIS



*Les charges suivantes sont non factorisées.



∞R

ÉFÉREZ

-

VOUS À LA SECTION

D

IMENSIONS AVEC BASE AUTOPORTANTE

(

UNIVERSELLE

,



20K),

 EN PAGE

11





Cales

en bois

24

″ (610mm)

16

″

(406mm)

4

″ (102mm)

Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

37

 sur

161

                                              Doc num. 98030257 rev06



Chapitre C

– Installation et démontage

Installation

L’équipement requis est déterminé selon les besoins spécifiques des travaux à accomplir (surfaces à couvrir, méthodes de travail, détails
architecturaux pertinents au bâtiment, présence de balcons, toiture, nombres de madriers utilisés, etc.) et les configurations permises.

Ces informations sont récoltées lors de la localisation d

u site d’installation et doivent faire l’objet d’un plan d’implantation et/ou d’un devis

d’ingénieur. Veuillez-vous y référer pour tous détails particuliers le cas échéant.

À observer à la réception du matériel, s

uite au déchargement de l’équipement sur le site, assurez-vous que vous ayez toutes les composantes

requises pour procéder à l’installation, et que l’équipement reçu correspond bien au bordereau d’expédition. Avisez le prestataire de transport
pour tout dommage relevé pendant la vérification, au moment même de la réception et informez votre superviseur.

Assurez-

vous d’avoir les outils nécessaires afin de compléter le montage correctement.



Important! :

 Référez-vous à la section

O

PÉRATION

,

 UTILISATION DE L

’

UNITÉ ÉLÉVATRICE



pour les consignes relatives à l’utilisation de la plateforme

avant de débuter.



∞V

OIR

,



O

PÉRATION

,

 UTILISATION DE L

’

UNITÉ ÉLÉVATRICE

,

 EN PAGE

25



Important! :



Le serrage des boulons lors de l’assemblage des différentes composantes peut être fait à l’aide d’une clé ou d’une boulonneuse à

choc  pneumatique  ou  électrique. Peu  importe  la méthode  utilisée,  il  est  impératif  de

respecter  les  couples  de serrages prescrits

  à chaque

étape.


Important! :

 Toute opération de montage, démontage et déplacement doit être effectué par un installateur certifié (Niveau 2A or 2B).



Important! :

 Utilisez toujours un harnais de sécurité adéquatement fixé à un point d'attache valide sur la plateforme lorsque vous procéder au

montage et au démontage de la plate-forme.

∞V

OIR

,



P

OINTS D

’

ATTACHE RÉGLEMENTAIRES

,

 EN PAGE

9



Localisation du site de montage et prise de mesures

Identifiez la façade du bâtiment sur laquelle la plateforme sera installée.



Périmètre de sécurité

Délimitez un périmètre de sécurité suffisant et interdisez l’accès autour de la base, de la plateforme et de toutes zones à risque autour de celle-ci.
Ceci  doit  être  réalisé  conformément  aux  normes  et  règles  de  sécurité  locales  applicables  en  vigueur.  Aucun  objet  ou  débris  ne  devrait  être
entreposé dans ce périmètre.





Prise des mesures et Identification de l’emplacement de l’unité élévatrice



REMARQUE :

 La distance au bâtiment sera déterminée en fonction de la distance du mur fini, le point le plus éloigné de ce dernier (balcons,

bordure de fenêtre, gouttière, toiture, etc.) et le nombre de madriers déposés sur les longerons utilisés pour exécuter les travaux.

Marquez  su

r le sol l’emplacement exact de l’unité. Dans le cas d'une configuration en pont (bi-mât ou plus), déterminer la position exacte de

chaque unité en tenant compte de la distance entre les mâts.

∞V

OIR

,



F

IGURE

6



-



D

ÉGAGEMENT AUX MURS FINIS ET AUTOUR DES UNITÉS

,

 EN PAGE

12

∞V

OIR

,



T

ABLEAU

1



-



D

IMENSIONS ET DÉGAGEMENT

,

 EN PAGE

13

∞V

OIR

,



T

ABLEAU

17



-



D

ISTANCE ENTRE LES MÂTS

,

 EN PAGE

151



Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

38

 sur

161

                                              Doc num. 98030257 rev06

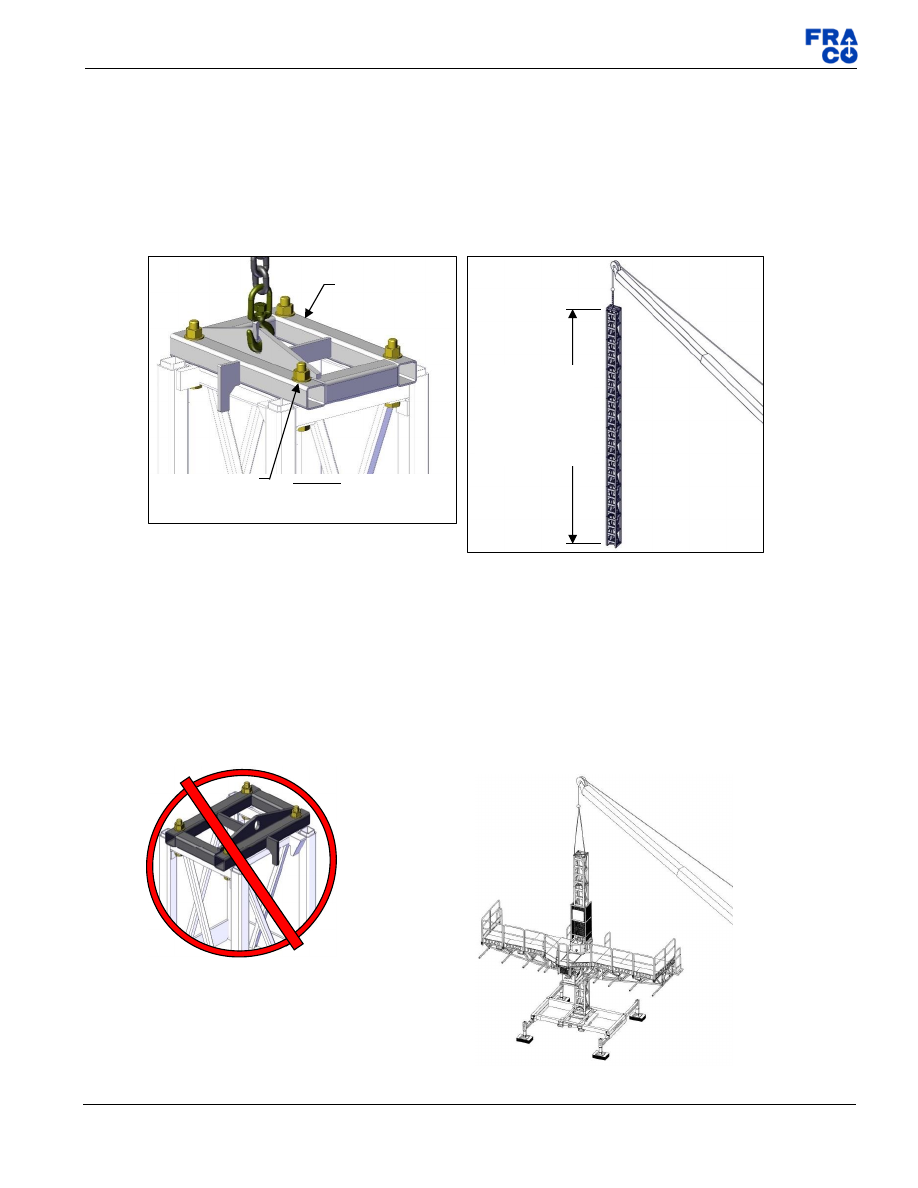

Manutention et opération de levage

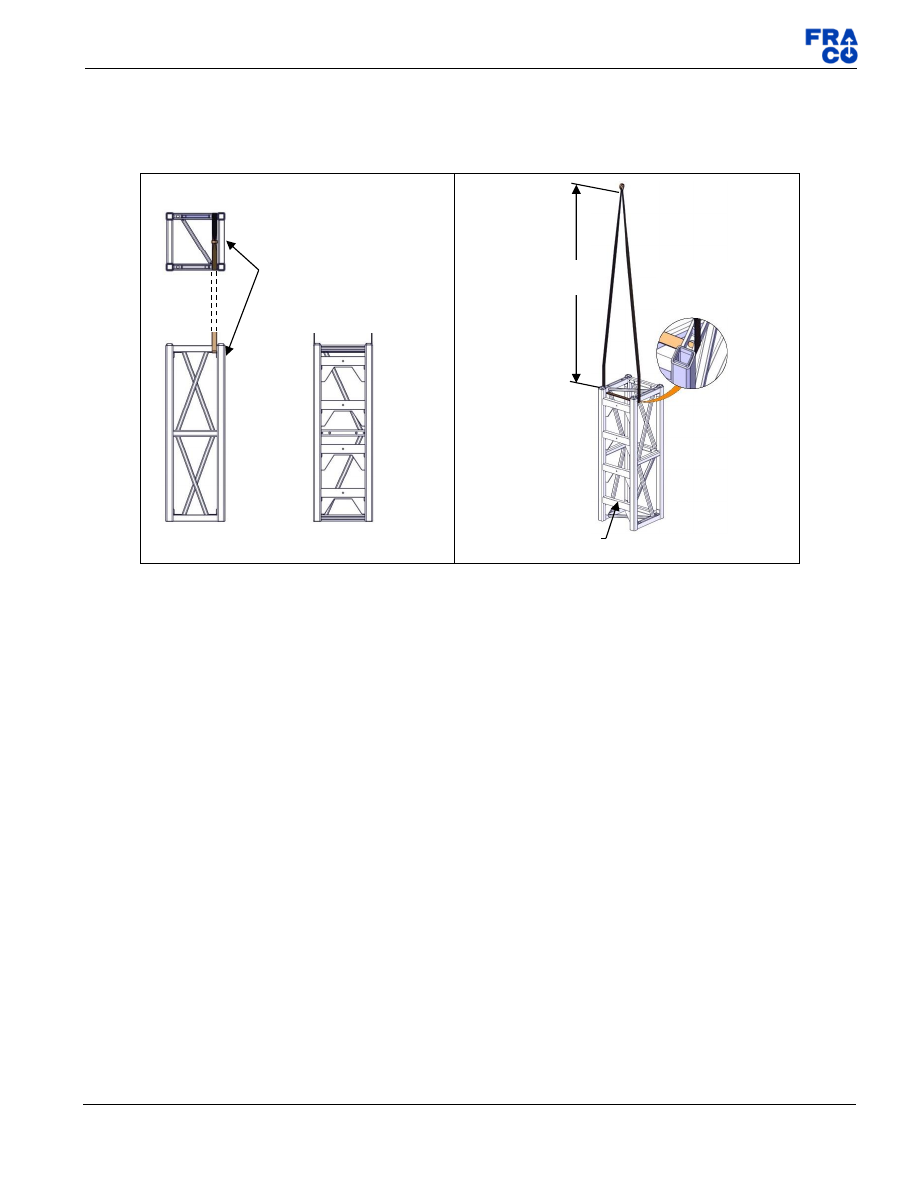

Points de levage



Les diverses composantes de la plateforme peuvent êtres chargées et déchargées en utilisant un chariot élévateur, un camion grue, ou une grue
mobile, ou une grue à tour ayant les capacités suffisantes.

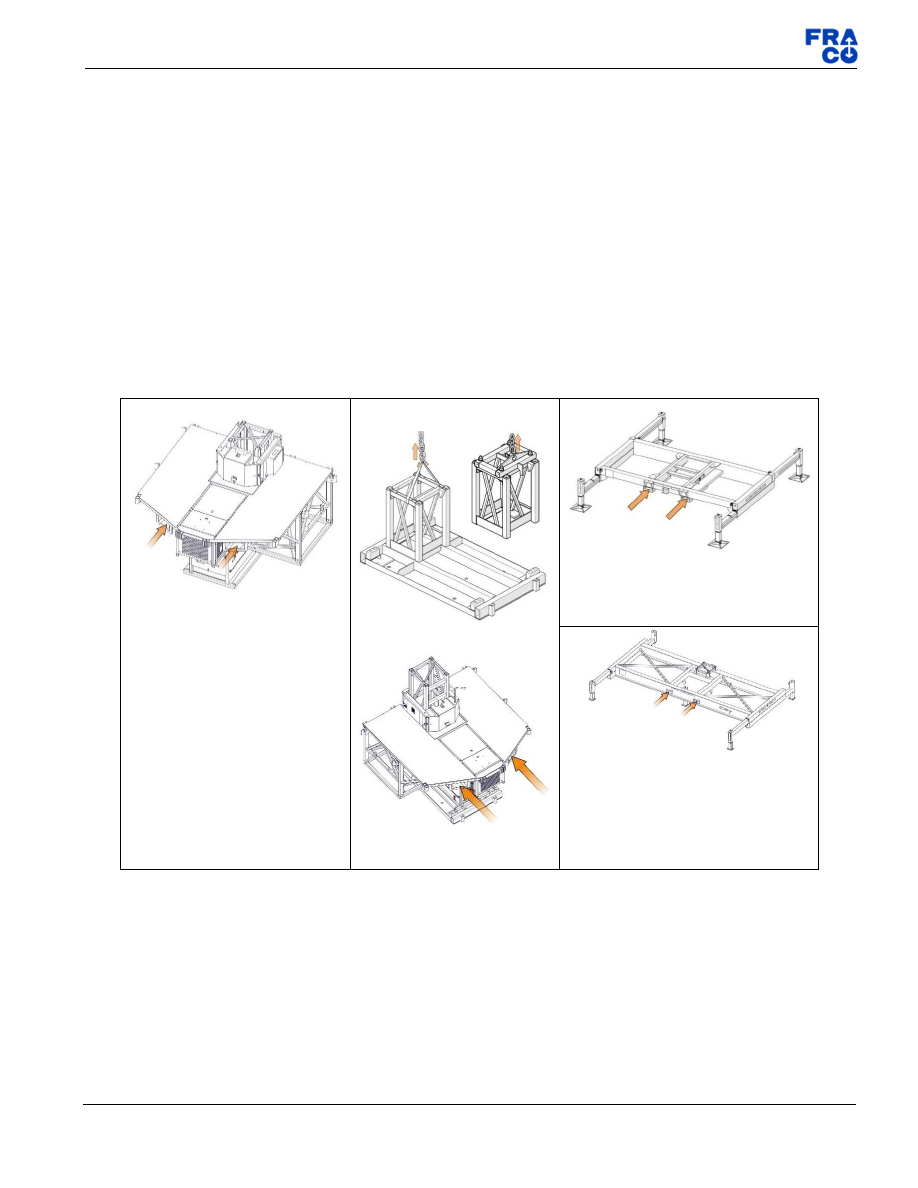

Certaines composantes telle

l’unité élévatrice, les bases ou les sections de pont et de porte-à-faux, possèdent des points de levage spécifiques

aménagés et prévus

pour l’insertion des fourches de chariot élévateur.


Autrement, des élingues peuvent être utilisées pour déplacer les composantes.
Le  choix  des  élingues,  leurs capacités  de charge,  leur  disposition,  le  nombre  et  la façon  dont  elles  sont  utilisées  pour  effectuer  le levage  des
composantes  est  la  responsabilité  de  l’opérateur  de  l’équipement  de  levage.  Ce  dernier  doit  aussi  tenir  compte  du  poids  total  combiné  des
composantes manipulées.

L’opérateur doit posséder la formation adéquate pour l’opération des équipements de levage, tel que spécifié dans la règlementation locale en
vigueur.










Figure 44-Points de levage, 20K








Figure 46-Points de levage base

autoportante universelle

(14030109)



Figure 47-Points de levage base

autoportante 20K (14030053)



Figure 45-Points de levage,

base au sol (14030019)




Points de levage pour chariot élévateur



Points de levage pour chariot élévateur

La base au sol peut être livrée
préassemblé à l’unité.

Levage avec une élingue ou section
de fin de mât

Points de levage pour chariot élévateur

Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

39

 sur

161

                                              Doc num. 98030257 rev06



Levage, utilisation de la section de fin de mât


Lors des opérations de levage utilisant la section de fin de mâts (13030029), les sections de mâts (13030041) ne peuvent être dépl

acées qu’en

assemblage de sections de 40

′-0″ (12,2m)

MAXIMUM

. Cette limite permet d’éliminer les risques de courbures des mâts lors des levages et dépôts

d’équipements. La section de fin de mâts peut soulever une charge maximale de 6 500 lb (2 950 kg). (

Figure 48

).


Boulonnez chacune des sections avec un couple de serrage de 265pi*lb (360N*m).


Note

 : Pour toutes les explications suivantes, «

sections de mât

 » désigne une pièce individuelle (13030018) et «

mât

 » désigne un assemblage

de deux (2) sections de mât et plus. Les mâts peuvent être préassemblés au sol ou encore érigé une section à la fois.






Figure 48

– Section de fin de mât

Utilisation des élingues



•



Les sections de fin de mâts doivent être retirées avant de positionner les élingues ou courroies (voir

Figure 49

).

•



Il est possible de procéder à des opérations de levage de

s assemblages allant jusqu’à 15 000 lb (6 804 kg)

MAXIMUM

 en soulevant par

élingage (voir

Figure 50

).

•



Les assemblages doivent avoir une répartition de charge équivalente des deux (2) côtés du centre de gravité du mât.

•



La responsabilité de vérifier les poids des éléments assemblés revient au responsable des opérations de levage en cours.

•



Seul un installateur certifié (Niveau 2A et 2B) par FRACO peut opérer, assembler ou démonter un équipement FRACO.

•



Assurez-vous que les équipements de levage utilisés (grues, élingues, chaines, courroies, etc

…) ont la capacité de levage requise.

•



Assurez-vous que les méthodes de travail utilisées respectent les lois et règlementations locales en vigueur.





                 Figure 49







40

′-0″

(12,2m)

MAXIMUM

=

Assemblage de 8

sections de mâts

de 5

′-0″ (1,5m)

Section de fin de mât
(13030029) capacité
de levage maximale
6 500 lb (2 950 kg)

Boulonner avec kit de
boulonnerie (BOZ-7305)
1

″-8unc x 6-1/2″ gr8.

Important! Ne pas utiliser de kit
de boulonnerie gradé A325 pour
fixer la section de fin de mâts ou
tout autre section de mât.

Figure 50

Capacité de levage de 15 000 lb
(6 804 kg) MAXIMUM

Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

40

 sur

161

                                              Doc num. 98030257 rev06



Utilisation des élingues - (Suite)

•



Les courroies de levage et élingues doivent être positionnées du côté des barreaux de levage pour la machine 20K, dans les coins marqués
par les trous

d’insertion des boulons (Voir



Figure 51

).

•



Une distance minimale de 8

′-0″ (2,44m) entre l’extrémité du mât et le crochet de levage doit être (Voir



Figure 51

).










Figure 51

– Utilisation des élingues et courroies





Élinguer

du côté

des

barreaux

Barreaux de
levage

8

′-0″

(2,44m)

MINIMUM

Trou de
boulonnage
du côté des
barreaux

Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

41

 sur

161

                                              Doc num. 98030257 rev06



Installation de la base et de l’unité élévatrice

Installation avec base au sol (14030019)














Étape 1



– Nivelez le sol sous la base avec de la pierre

concassée de 0-3/4

″ pour une épaisseur de 4″ (100 mm) à 6″

(150 mm) respectant les dimensions mentionnées dans le

Tableau 9

,

 EN PAGE

34

.

Étape 2



– Marquez avec précision les dimensions de la base

au sol sur la fondation de pierres concassées en respectant un
dégagement minimum de 4

″ (100 mm) tout le tour. Marquez le

centre au-devant de la fondation face au mur.

Étape 3



– Validez le nivèlement de la fondation de pierre à

l’aide d’un niveau à bulle et vérifier la perpendicularité par
rapport au mur.

Étape 4



– Mesurez précisément la distance

«N»

 entre la

marque centrale et le mur fini.

«N» = 21

″ (553 mm) min

 pour

une unité équipée de deux madriers installés sur ses
longerons.

«N» = 67

″ (1,70 m)  MAX.

∞V

OIR

,



F

IGURE

6



-



D

ÉGAGEMENT AUX MURS FINIS ET AUTOUR DES

UNITÉS

,

 EN PAGE

12

∞V

OIR

,



T

ABLEAU

1



-



D

IMENSIONS ET DÉGAGEMENT

,

 EN PAGE

13

Étape 5



– Positionnez l’unité perpendiculairement au mur avec

un appareil de levage.

∞V

OIR

,



I

NSTALLATION

/



D

ÉMONTAGE DE SECTIONS DE MÂT

,

 EN

PAGE

73

Étape 6



– Vérifiez le nivèlement vertical et horizontal de l’unité.

Il est important que le mât soit parfaitement perpendiculaire
avec le sol.



Figure 52 - Fondation en pierre concassée

Figure 53 -

Installation

 unité sur base au sol



«N»



Marque centrale

MUR

 D

’A

N

C

R

A

GE



MUR

 FI

N

I

MUR

 D

’A

N

C

R

A

GE



« H »

MUR

 FI

N

I



Niveau à bulle
-
Nivellement vertical du mât

« N »

Fondation de
pierre concassée

Unité élévatrice

Niveau à bulle

-

Nivellement horizontal de la

fondation de pierre concassée

« H »

Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

42

 sur

161

                                              Doc num. 98030257 rev06



Installation avec base autoportante universelle (14030109)



Étape 1



– Tirez au maximum les stabilisateurs avant et arrière de la base et abaissez les pieds des stabilisateurs sur des cales de bois. Il est

important de respecter les limites des autocollants d’ouverture

MINIMUM

et

MAXIMUM



tel qu’illustré à la

Figure 136

EN PAGE

148

. Pour toute

installation de plus de 100

′-0″ (30 m) rétractez les stabilisateurs en position fermé tel qu’indiqué à la



Figure 42



et installez

des cales d’étaiement

directement sous les mâts.

Étape 2



– Mesurez avec précision la distance

« H »

 entre

le mât et le mur d’ancrage et valider la perpendicularité par rapport au mur.

∞V

OIR

,



F

IGURE

6



-



D

ÉGAGEMENT AUX MURS FINIS ET AUTOUR DES UNITÉS

,

 EN PAGE

12

∞V

OIR

,



T

ABLEAU

1



-



D

IMENSIONS ET DÉGAGEMENT

,

 EN PAGE

13

Étape 3



– Vérifiez que le mât est parfaitement vertical à l’aide d’un niveau. Vérifiez que la base (pas la plateforme) est parfaitement horizontale à

l’aide d’un niveau. Assurez-vous aussi que les stabilisateurs sont centrés au milieu des cales d’étaiement. Pour niveler la base, utilisez la clef à
six (6) pans pour ajuster les vérins des stabilisateurs

Étape 4



– Installez la base au sol (14030019) ou la base à boulonner (14030110) directement sur la base autoportante universelle (14030109)

tel qu’illustré à la

Figure 55

. Boulonnez ensuite la première secti

on de mât (13030041) de l’unité élévatrice sur la base au sol (14030019) ou la

base à boulonner (14030110).

Étape 5



– Boulonnez une section de mâts (13030041) au-dessus de celle déjà présente dans l’unité. Soulevez l’unité d’environ 18″ (460 mm) et

boulonnez

tous les boulons de mâts à l’aide d’une boulonneuse à choc. Vérifiez que le mât est parfaitement vertical à l’aide d’un niveau

Étape 6



– Descendez l’unité au plus bas et revérifiez le nivèlement général.














Figure 54 - Installation base autoportante universelle







Clef à six (6) pans

(28491161)

Autocollant d’instruction

pour l’utilisation de la base

autoportante universelle

(30010093)

Niveau à bulle

Point de graissage des

vérins

Base autoportante

universelle
(14030109)

Stabilisateur
avant 3

″ x 5″

(75 mm x 125 mm)

-

(28495878)

Stabilisateur

Arrière 4

″ x 6″

(100 mm x 150 mm)

-

(28495851)

Cales en bois
4

″ x 16″ x 24″

(100 mm x 405 mm x 610 mm)

Base au sol

(14030019)

Base à boulonner pour mât

(14030110)

Niveau à

bulles

Niveau à bulles

M

UR

 D’AN

CR

AGE



« H »

« H »

M

UR



D’AN

CR

AGE



M

UR

 F

INI



M

UR

 F

INI



Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

43

 sur

161

                                              Doc num. 98030257 rev06



Installation avec base autoportante universelle (14030109) (Suite)


La base autoportante universelle est compatible avec la base au sol (14030019) et la base à boulonner pour mât (14030110).

Important!

 Le boulonnage des bases doit être effectué avec des kits de boulonnerie 1"-8UNC x 3-1/2", gr8 zinc ou A325 galv.

Il est

interdit



d’utiliser les kits de boulonnerie en A325 galv. pour assembler les sections de mât (13030041) entre elles. Cette interdiction

d’utiliser les kits de boulonnerie en A325 galv. est aussi valable pour les assemblages entre section de mât (13030041) et base au sol
(14030019)  ou base à boulonner (14030110).






N°

Item

Description

N°

Item

Description

01

14030109

Base autoportante universelle

01

14030109

Base autoportante universelle

02

14030019

Base au sol

02

14030110

Base à boulonner pour mât 20" x 20" x 6-1/2"

03

13030041

Section de mât 20" x 20" x 5'-0" à barreaux
(FRSM-20K)

03

13030041

Section de mât 20" x 20" x 5'-0" à barreaux
(FRSM-20K)

04

BOZ-7305

Kit de boulonnerie 1"-8UNC x 6-1/2", gr8 zinc

04

BOZ-7305

Kit de boulonnerie 1"-8UNC x 6-1/2", gr8 zinc

05

BOZ-8576 ou
BOA-2072

Kit de boulonnerie 1"-8UNC x 3-1/2", gr8 zinc Kit
de boulonnerie 1"-8UNC x 3-1/2", A325 galv

05

BOZ-8576 ou
BOA-2072

Kit de boulonnerie 1"-8UNC x 3-1/2", gr8 zinc Kit
de boulonnerie 1"-8UNC x 3-1/2", A325 galv

06

28491161

Clé à 6 pans 1-5/8"

06

28491161

Clé à 6 pans 1-5/8"





Figure 55 - Installation base au sol sur base

autoportante universelle



Figure 56 - Installation base à boulonner pour mât sur

base autoportante universelle



Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

44

 sur

161

                                              Doc num. 98030257 rev06



Installation avec base autoportante 20K (14030053)



Étape 1



– Tirez au maximum les stabilisateurs avant et arrière de la base et abaisser les pieds des stabilisateurs sur des cales de bois. Pour

toute installation de plus de 100

′-0″ (30 m) rétractez les stabilisateurs en position fermé tel qu’indiqué à la



Figure 42



et installez des cales

d’étaiement directement sous les mâts. Il est important de respecter les limites des autocollants d’ouverture

MAXIMUM



tel qu’illustré à la



Figure 138,

EN PAGE

149

.

Étape 2



– Mesurez avec précision la distance

« H »



entre le mât et le mur d’ancrage et valider la perpendicularité par rapport au mur.

∞V

OIR

,



F

IGURE

6



-



D

ÉGAGEMENT AUX MURS FINIS ET AUTOUR DES UNITÉS

,

 EN PAGE

12

∞V

OIR

,



T

ABLEAU

1



-



D

IMENSIONS ET DÉGAGEMENT

,

 EN PAGE

13

Étape 3



– Vérifiez que la base (pas la plateforme) est parfaitement horizontale à l’aide d’un niveau. Assurez-vous aussi que les stabilisateurs

sont centrés au milieu des cales d’étaiement. Pour niveler la base, utilisez la clef à six (6) pans pour ajuster les vérins des stabilisateurs.

Étape 4



– Installez la base au sol (14030019) ou la base à boulonner (14030110) directement sur la base autoportante 20K (14030053) tel

qu’illustré à la



Figure 55

. Boulonnez

ensuite la première section de mât (13030041) de l’unité élévatrice sur la base au sol (14030019) ou la

base à boulonner (14030110).

Étape 5



– Boulonnez une section de mâts (13030041) au-dessus de celle déjà présente dans l’unité. Soulevez l’unité d’environ 18″ (460 mm) et

boulonnez

tous les boulons de mâts à l’aide d’une boulonneuse à choc. Vérifiez que le mât est parfaitement vertical à l’aide d’un niveau.

Étape 6



– Descendez l’unité au plus bas et revérifiez le nivèlement général.














Figure 57 - Installation base autoportante 20K



N°

Item

Description

N°

Item

Description

01

14030053

Base autoportante ACT8

03

BOZ-7305

Kit de boulonnerie 1"-8UNC x 6-1/2", gr8 zinc

02

13030041

Section de mât 20" x 20" x 5'-0" à barreaux
(FRSM-20K)

04

28491161

Clé à 6 pans 1-5/8"

Clef à six (6) pans

(28491161)

Autocollant d’instruction

pour l’utilisation de la base

autoportante universelle

(30010093)

Niveau à bulle

Point de graissage des

vérins

Base autoportante

universelle
(14030109)

Stabilisateur
avant 3

″ x 5″

(75 mm x 125 mm)

-

(28493758) (2893769)

Stabilisateur

Arrière 4

″ x 6″

(100 mm x 150 mm)

-

(28493736) (28493747)

Cales en bois
4

″ x 16″ x 24″

(100 mm x 405 mm x 610 mm)

M

UR

 D’AN

CR

AGE



« H »

« H »

M

UR

 D’AN

CR

AGE



Niveau à bulle

Valider le nivèlement
horizontal de la base

Niveau à bulle

Valider le nivèlement

vertical du mât

M

UR

 F

INI



M

UR

 F

INI



Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

45

 sur

161

                                              Doc num. 98030257 rev06



Installation du garde-corps avec échelle







Figure 59 - Assemblage de l'échelle, garde-

corps d'accès



Figure 60 - Fermeture de l'échelle garde-corps

d'accès



N°

Item

Description

N°

Item

Description

01

28071226

Segment de garde-corps

05

GOU-5040

Goupille de verrouillage 3/8" x 2-1/2" x 1-1/2"

02

28494197

Garde-

corps d’accès

06

BOZ-7165

Boulon 1/2"-13unc x 2-1/2" gr5 zinc

03

28494204

Échelle rétractable, garde-

corps d’accès

07

NYL-2030

Écrou à garniture de nylon 1/2"-13unc gr5 zinc

04

20491567

Rallonge d’échelle, garde-corps d’accès







Figure 58 - Installation garde-corps d'accès



Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

46

 sur

161

                                              Doc num. 98030257 rev06





Section de porte-à-faux

Section de porte-à-faux MODULAIRE


Les sections de porte-à-faux servent à allonger la partie plate

forme de l’unité élévatrice.

Les sections dites «

MODULAIRES

 » ne possèdent pas de composantes amovibles.

















N

o



Code Fraco

Description

1

15090016(Gauche)
15090094(Droite)

Section de porte-à-faux intermédiaire de 2

′-6″ x 5′-9″ (762 mm x 1,75 m) gauche (vert)

Section de porte-à-faux intermédiaire de 2

′-6″ x 5′-9″ (762 mm x 1,75 m) droite (bleu)

2

15090027(Gauche)
15090106(Droite)

Section de porte-à-faux de 3

′-4″ x 5′-9″ (1 m x 1,75 m) gauche (vert)

Section de porte-à-faux de 3

′-4″ x 5′-9″ (1 m x 1,75 m) droite (bleu)

3

15090038(Gauche)
15090117(Droite)

Section de porte-à-faux intermédiaire de 5

′-0″ x 5′-9″ (1,52 m x 1,75 m) gauche (vert)

Section de porte-à-faux intermédiaire de 5

′-0″ x 5′-9″ (1,52 m x 1,75 m) droite (bleu)

4

15090049(Gauche)
15090128(Droite)

Section de porte-à-faux de 6

′-8″ x 5′-9″ (2 m x 1,75 m) gauche (vert)

Section de porte-à-faux de 6

′-8″ x 5′-9″ (2 m x 1,75 m) droite (bleu)

5

15090050(Gauche)
15090139(Droite)

Section de porte-à-faux de 10

′-0″ x 5′-9″ (3 m x 1,75 m) gauche (vert)

Section de porte-à-faux de 10

′-0″ x 5′-9″ (3 m x 1,75 m) droite (bleu)

6

15090184(Gauche)
15090195(Droite)

Section de porte-à-faux effilée universelle de 10

′-0″ x 5′-9″ (3 m x 1,75 m) gauche (orange)

Section de porte-à-faux effilée universelle de 10

′-0″ x 5′-9″ (3 m x 1,75 m) droite (blanc)

7

15060013(Gauche)
15060024(Droite)

Section de porte-à-faux effilée de 10

′-0″ x 5′-9″ (3 m x 1,75 m) gauche (vert)

Section de porte-à-faux effilée de 10

′-0″ x 5′-9″ (3 m x 1,75 m) droite (bleu)







Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

47

 sur

161

                                              Doc num. 98030257 rev06



Section de porte-à-faux NON-MODULAIRE


Les sections dites «

NON-MODULAIRES



» possèdent des potences amovibles et réversibles tel qu’illustré plus bas.





N

o



Code Fraco

Description

1

150200XX

Section de porte-à-faux non-modulaire (exemple)

2

18490046

Potence à trou de 3/4" de 2'-4"

3

25490055

Axe de blocage Ø 3/4" x 4-3/16"

4

25490088

Goupille en U Ø 3/8" x 2-7/8" x 4-3/4" assemblé

5

20490959

Support de contre-plaqué pour section de porte-à-faux

6

25490099

Goupille en demi U Ø 3/8" x 4-3/4" assemblé

7

GOU-1120

Goupille fendu 1/8" x 2" zinc

«8»

15020019

Section de porte-à-faux de 2

′-6″ x 3′-6″ (762mm x 1,07m)

«9»

15020020

Section de porte-à-faux de 3

′-4″ x 3′-6″ (1,00m x 1,07m)

«10»

15020031

Section de porte-à-faux de 6

′-8″ x 3′-6″ (2,00m x 1,07m)

«11»

15020042

Section de porte-à-faux de 10

′-0″ x 3′-6″ (3,0m x 1,07m)

«12»

15020086

Section de porte-à-faux effilée de 10

′-0″ x 3′-6″ (3,0m x 1,07m)



Note

: Les items numérotés entre «» ne sont pas montrés dans l’illustration
