СХЕМЫ ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ ПОДСТАНЦИЙ 35-750 КВ (2007 год) - часть 5

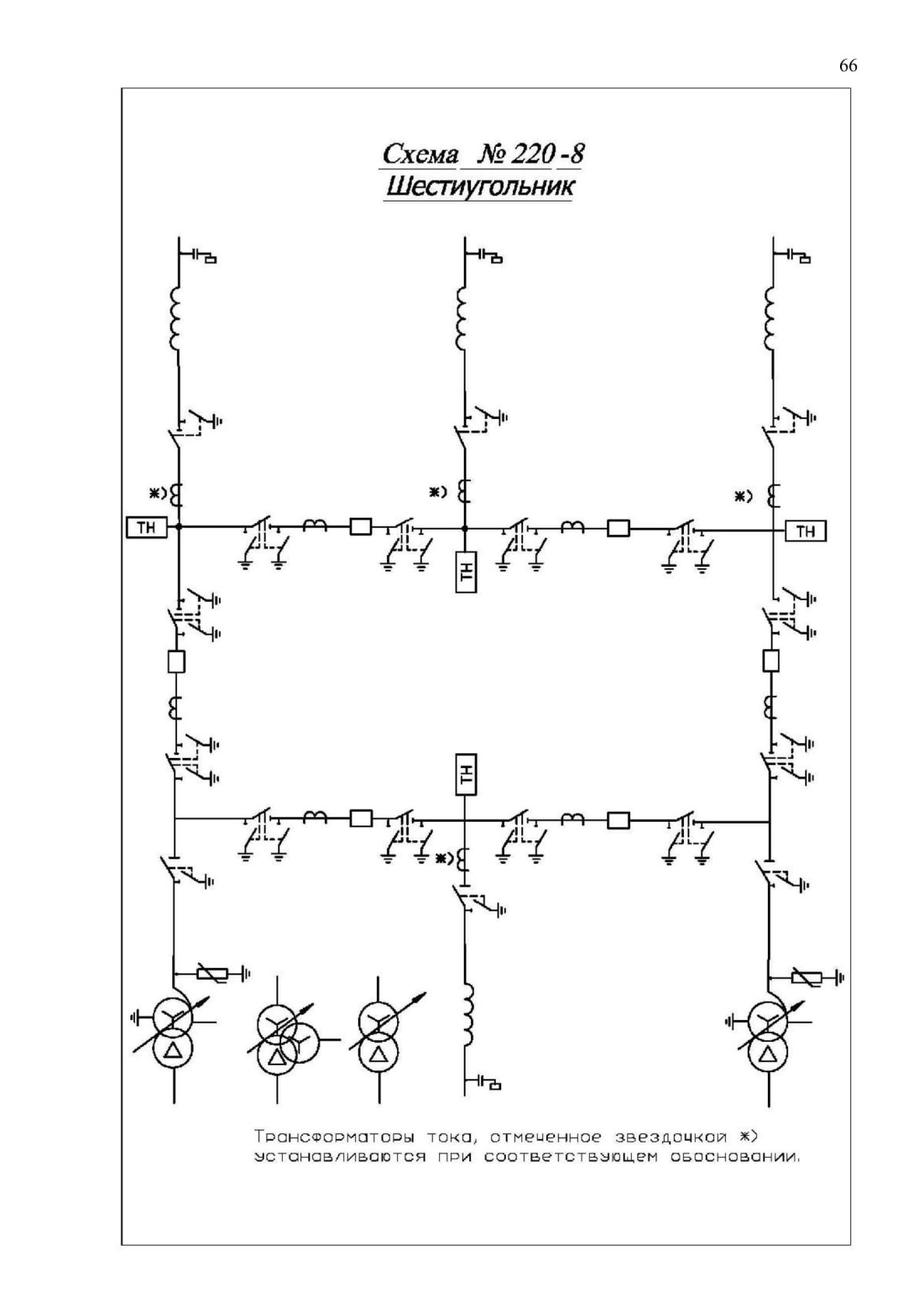

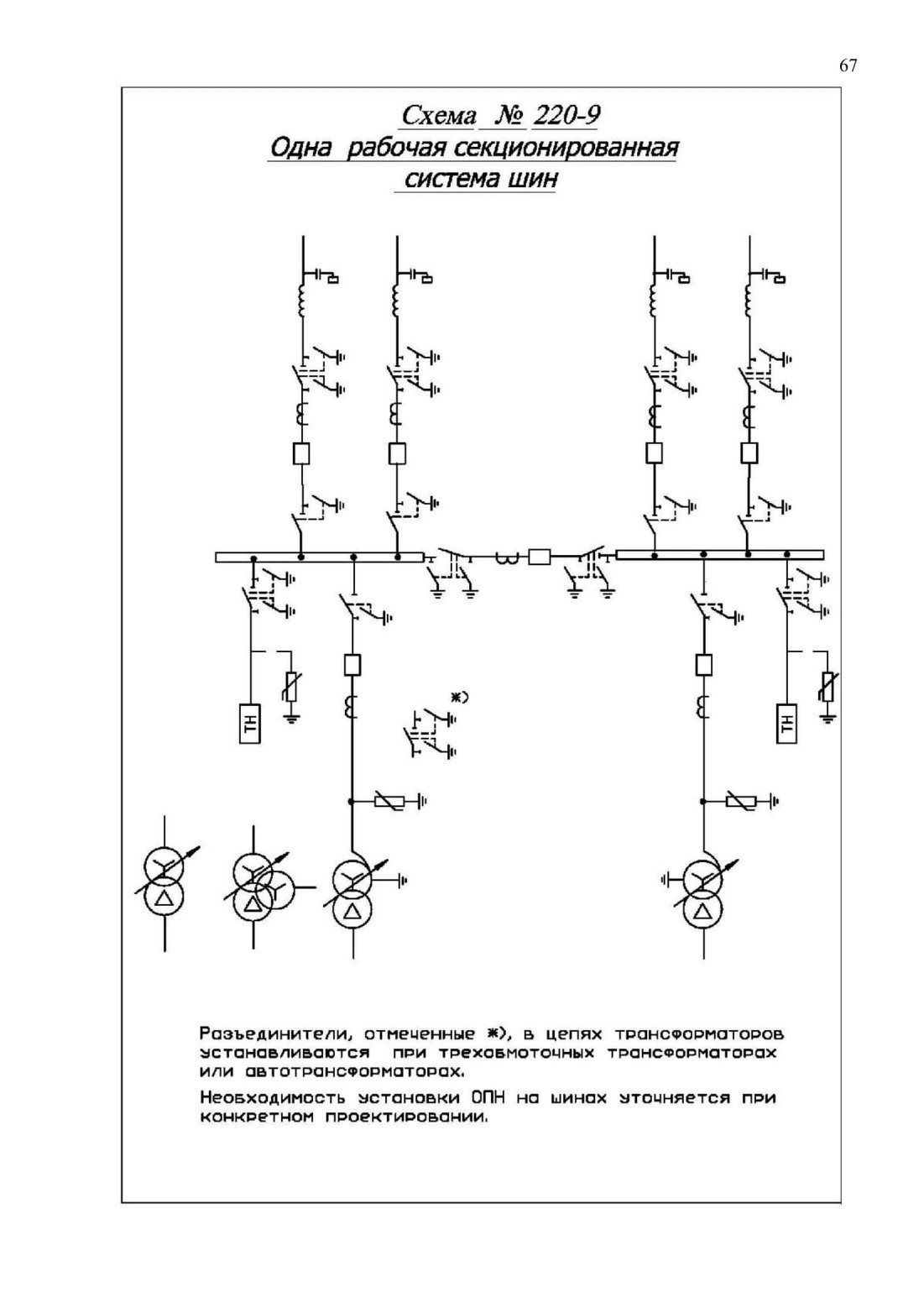

Схема 220-9 Одна рабочая секционированная система шин

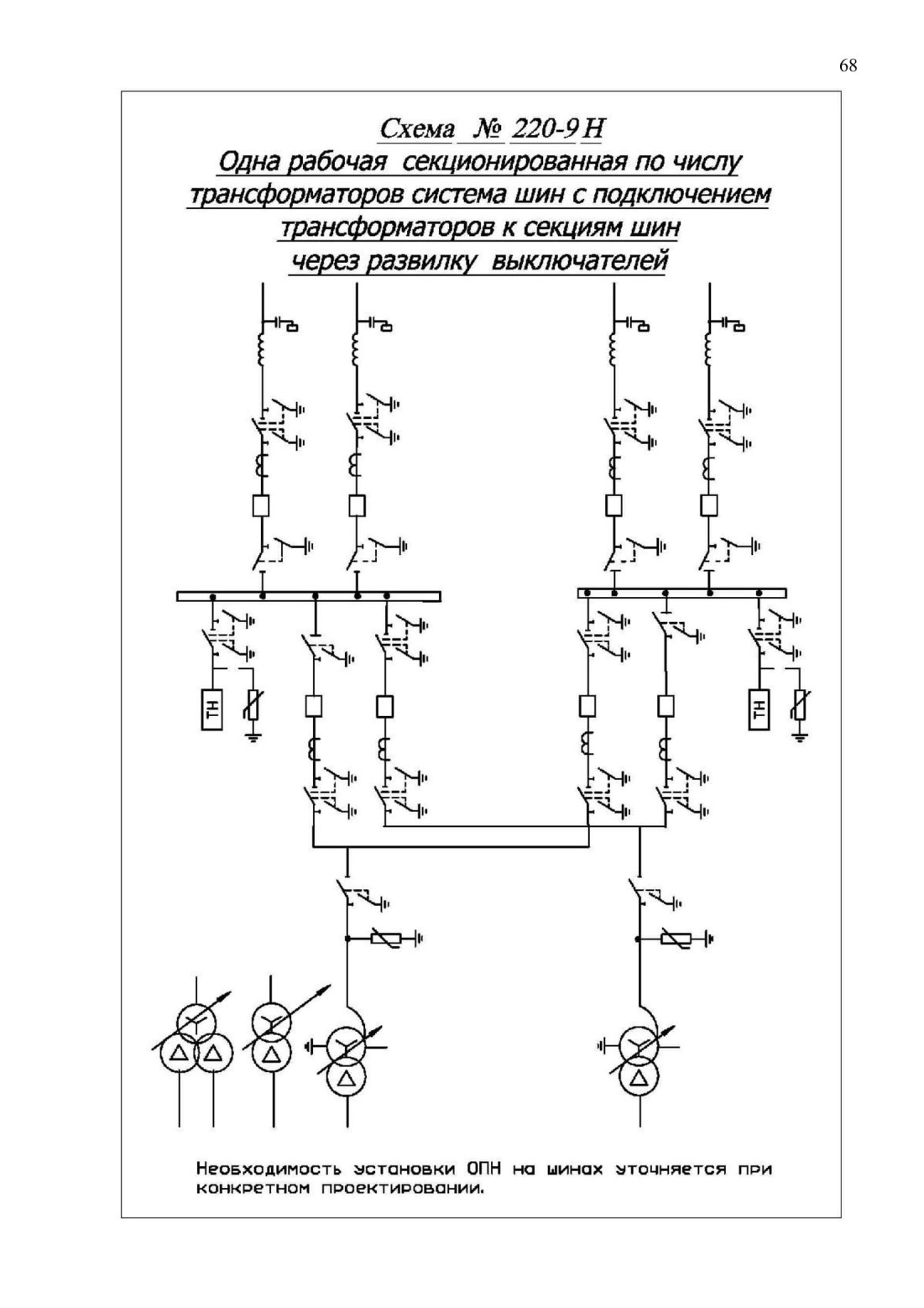

Схема № 220-9Н Одна рабочая секционированная по числу трансформаторов система шин с подключением трансформаторов к секциям шин через развилку выключателей

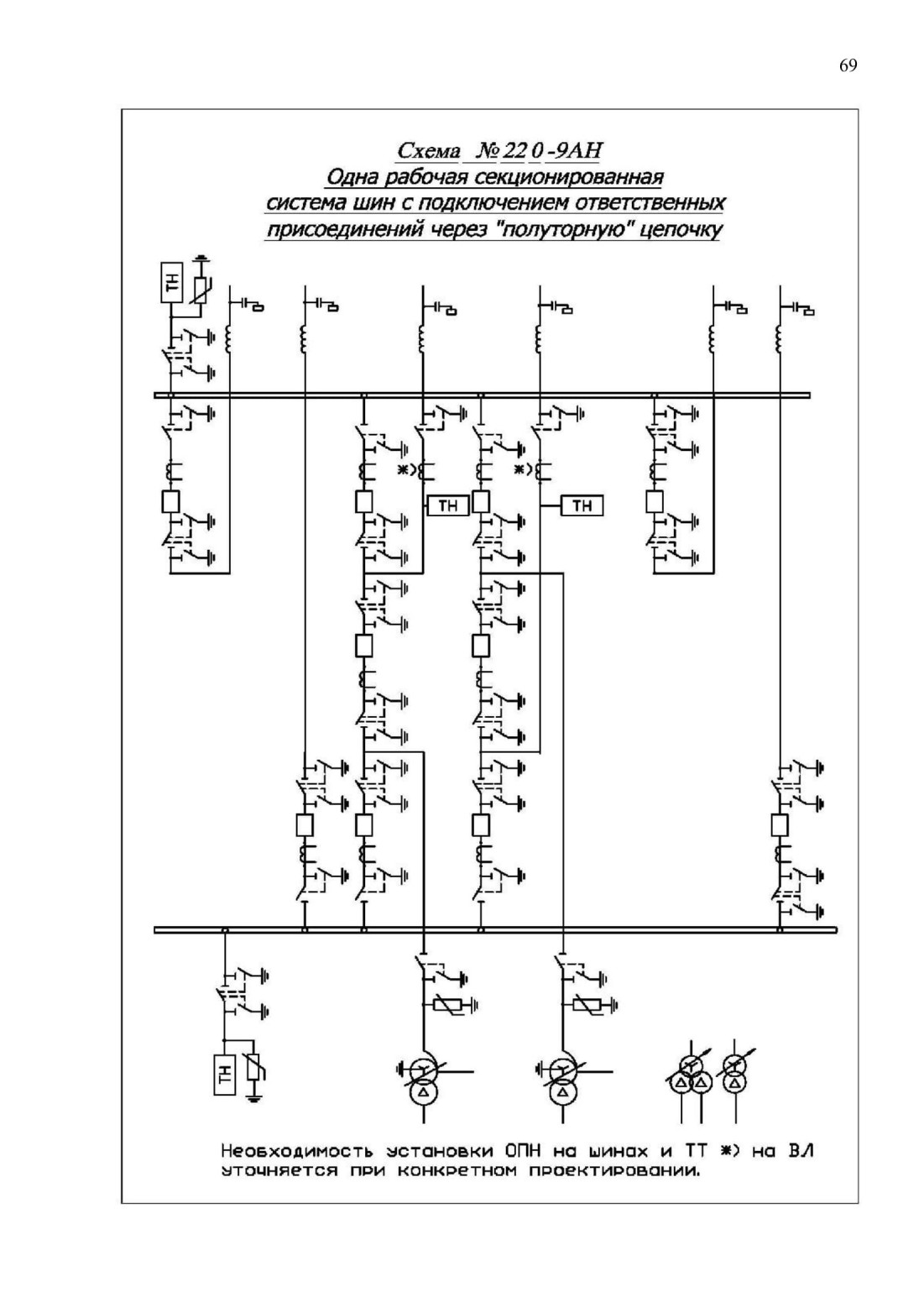

Схема №220-9АН Одна рабочая секционированная система шин с подключением ответственных присоединений через "полуторную" цепочку

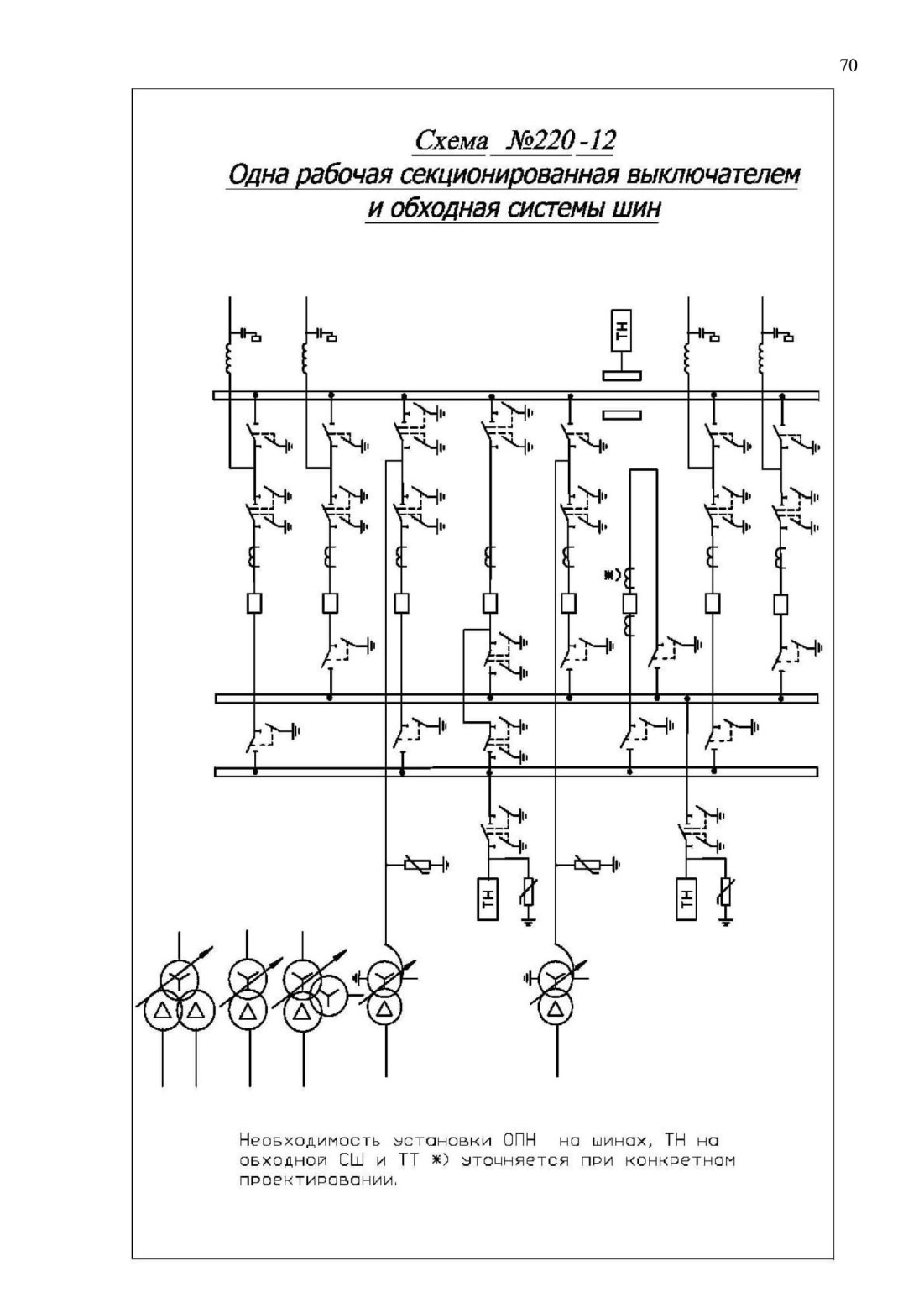

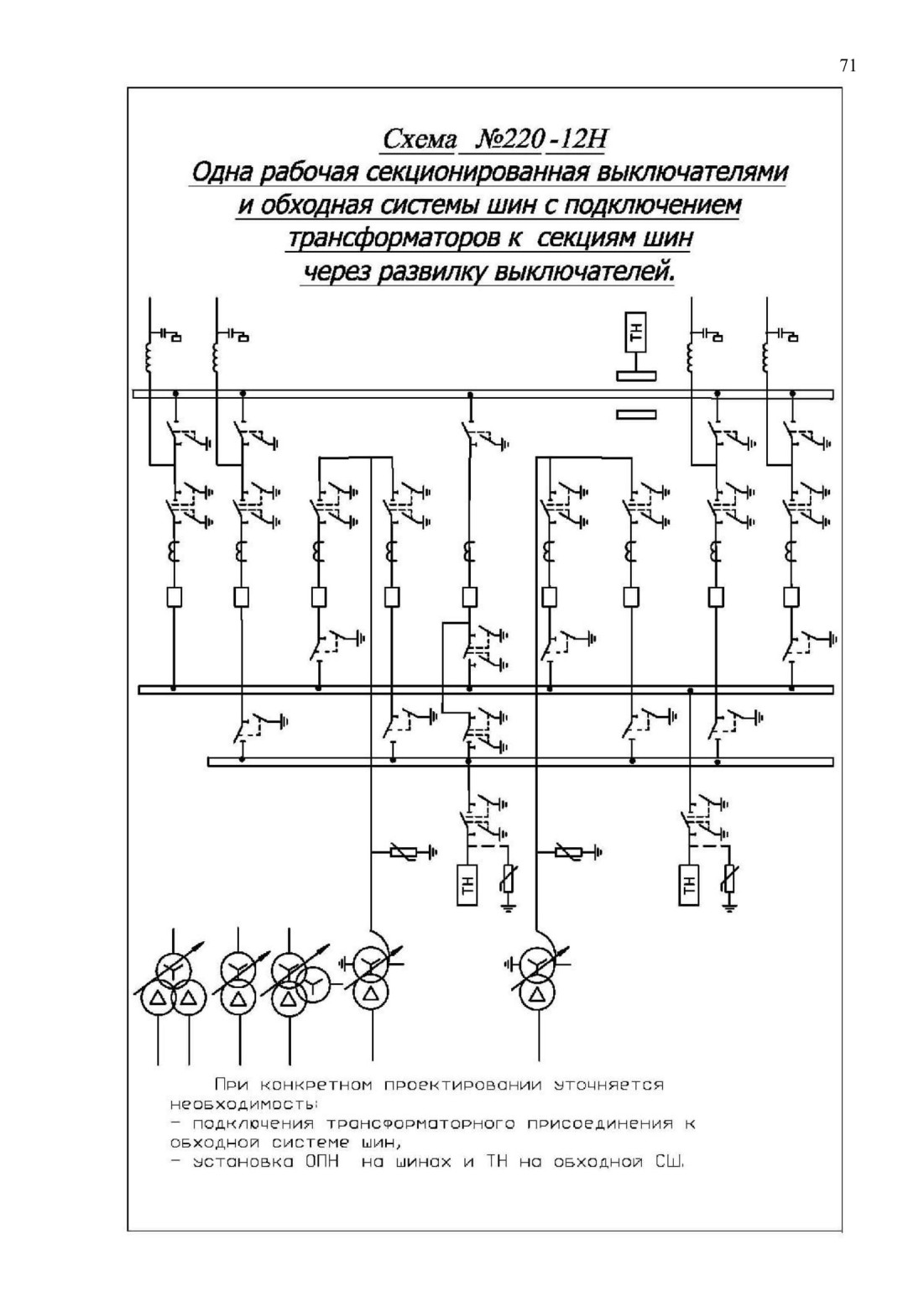

Схема №220-12Н Одна рабочая секционированная выключателями и обходная системы шин с подключением трансформаторов к секциям шин через развилку выключателей.

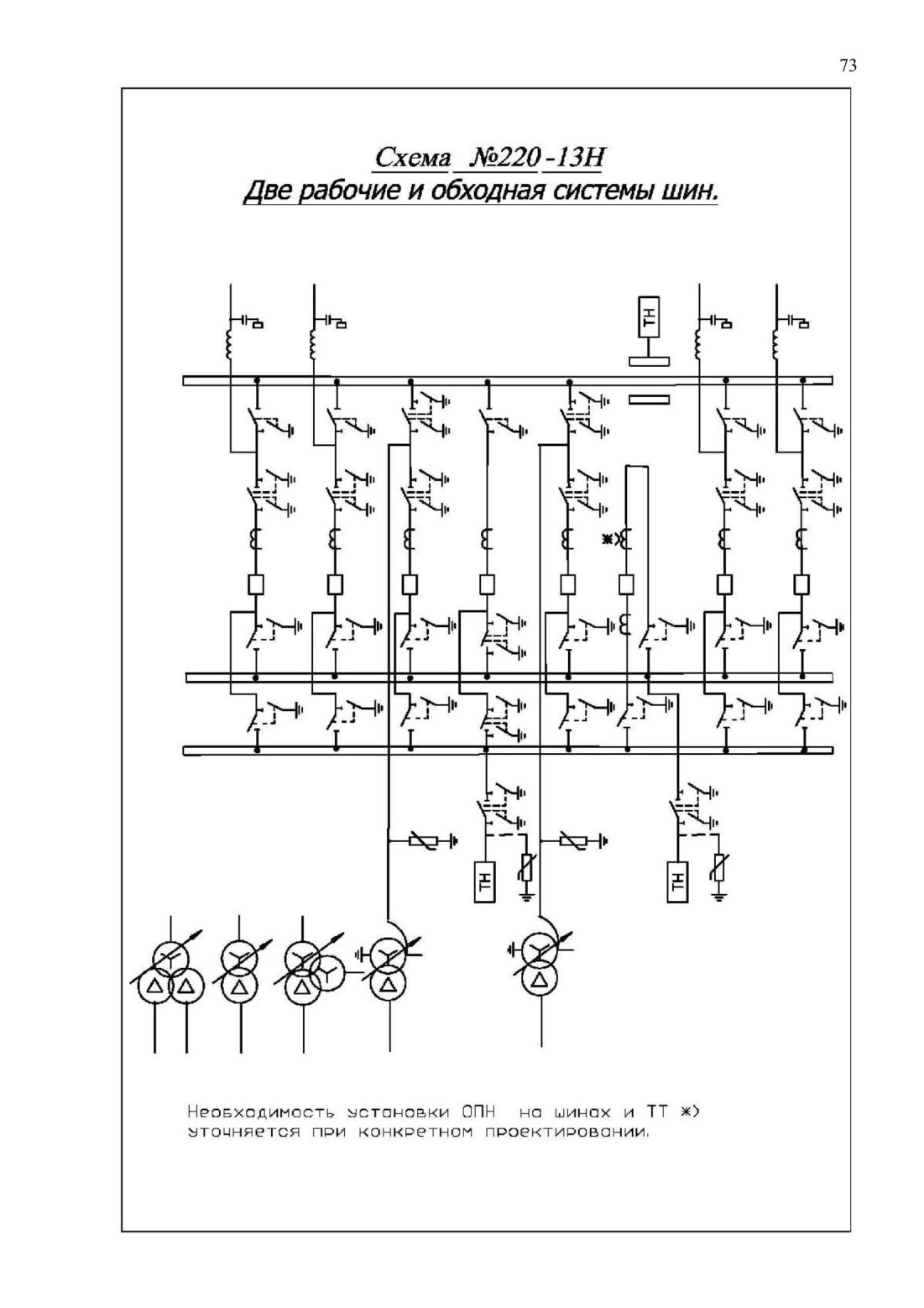

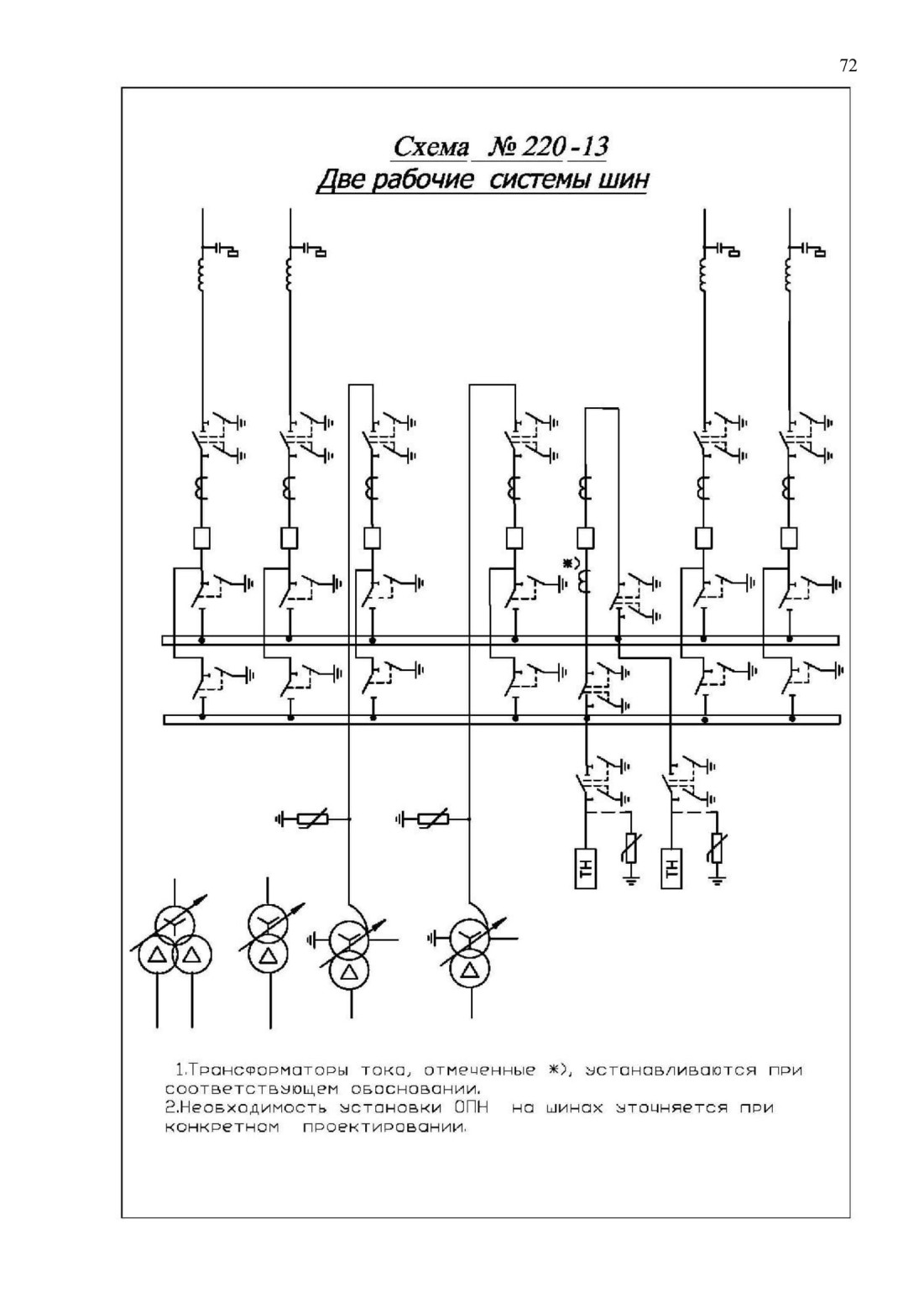

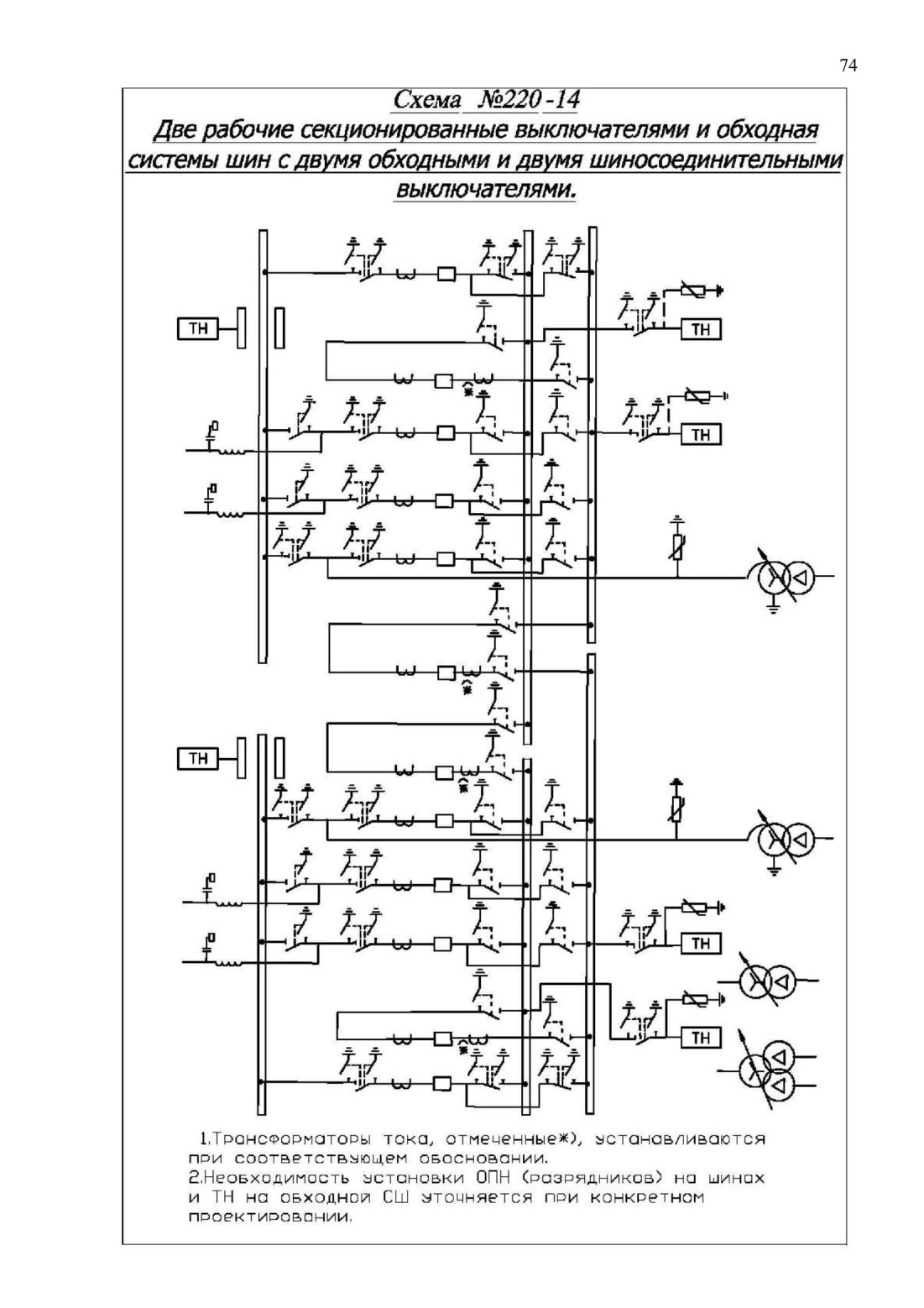

Схема №220-14 Две рабочие секционированные выключателями и обходная системы шин с двумя обходными и двумя шиносоединительными выключателями.

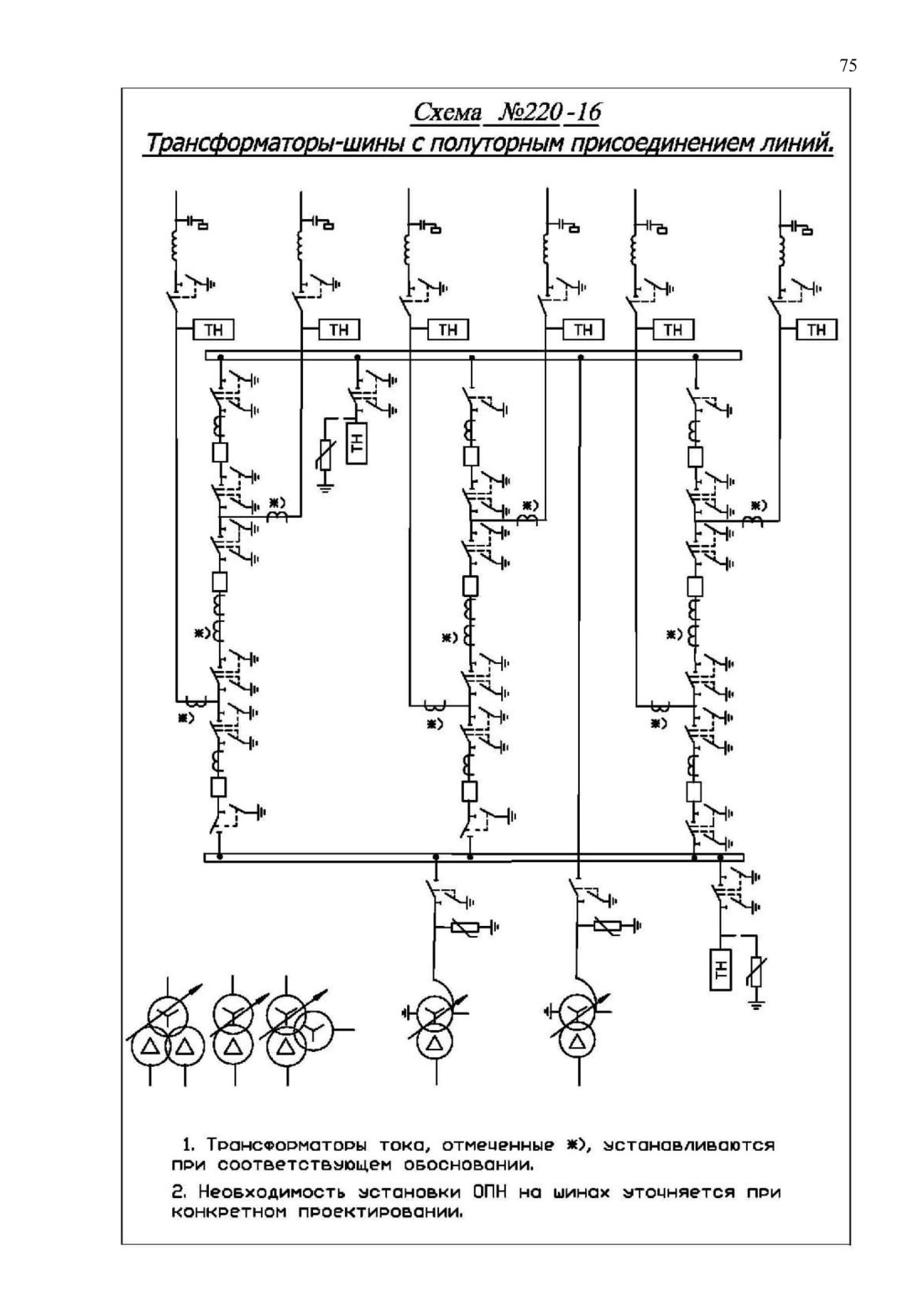

Схема №220-16 Трансформаторы-шины с полуторным

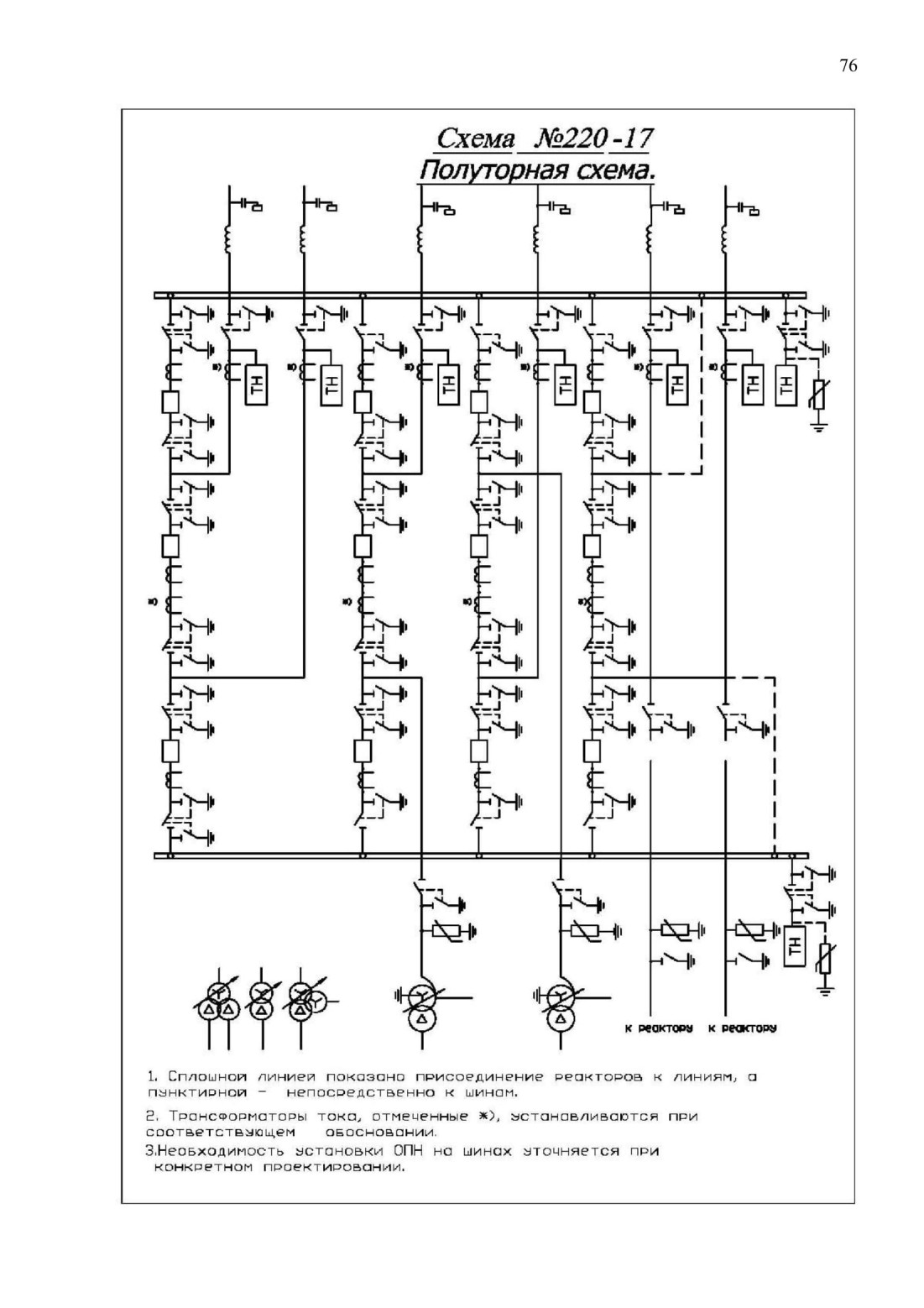

Схема №.220-17 Полуторная схема

3.4 Схемы распределительных устройств 330 кВ

№	Наименование схемы	Номер схемы
1	Блок (линия-трансформатор) с выключателем	ЗЗО-ЗН
2	Треугольник	330-6Н

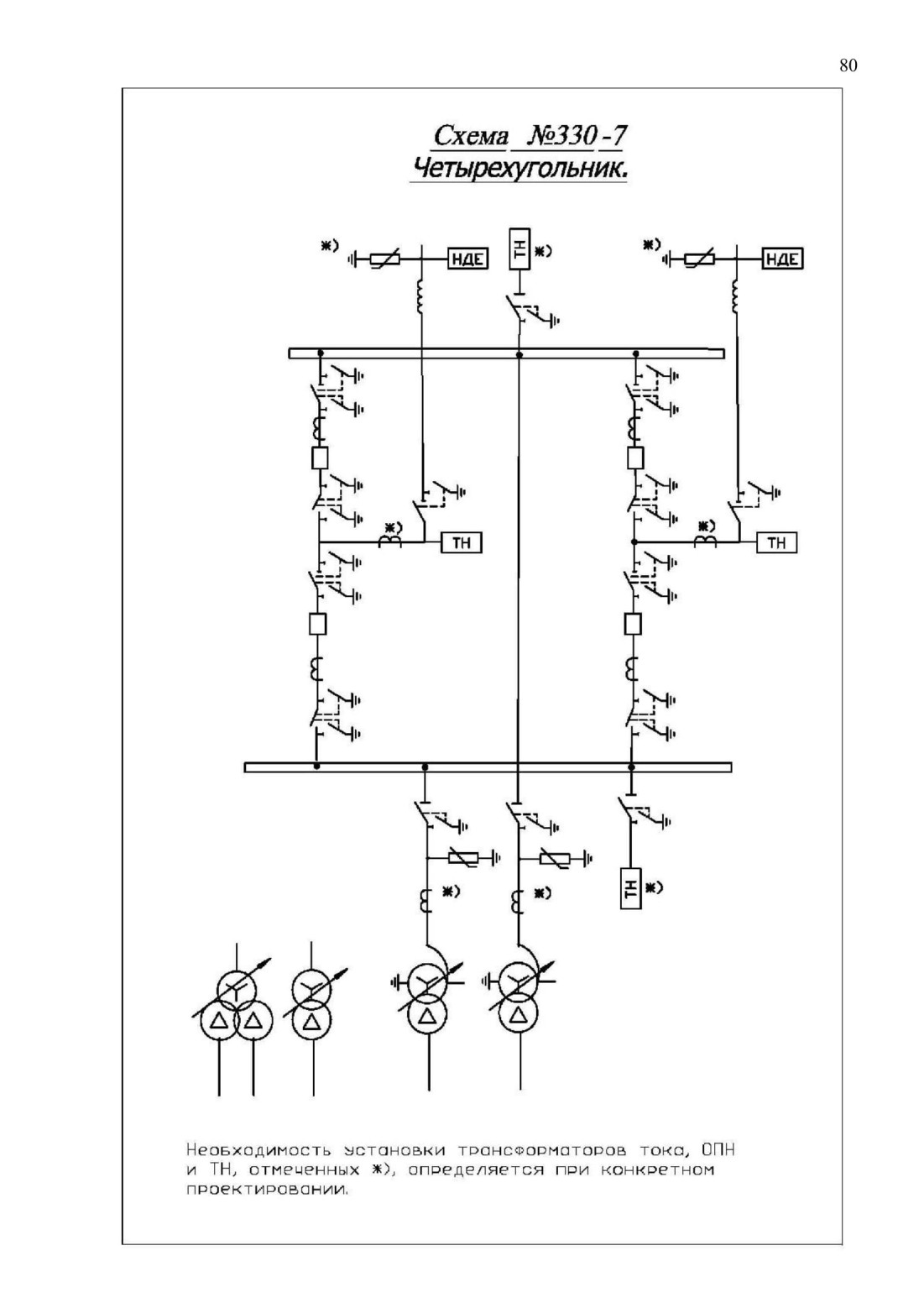

3	Четырехугольник	330-7

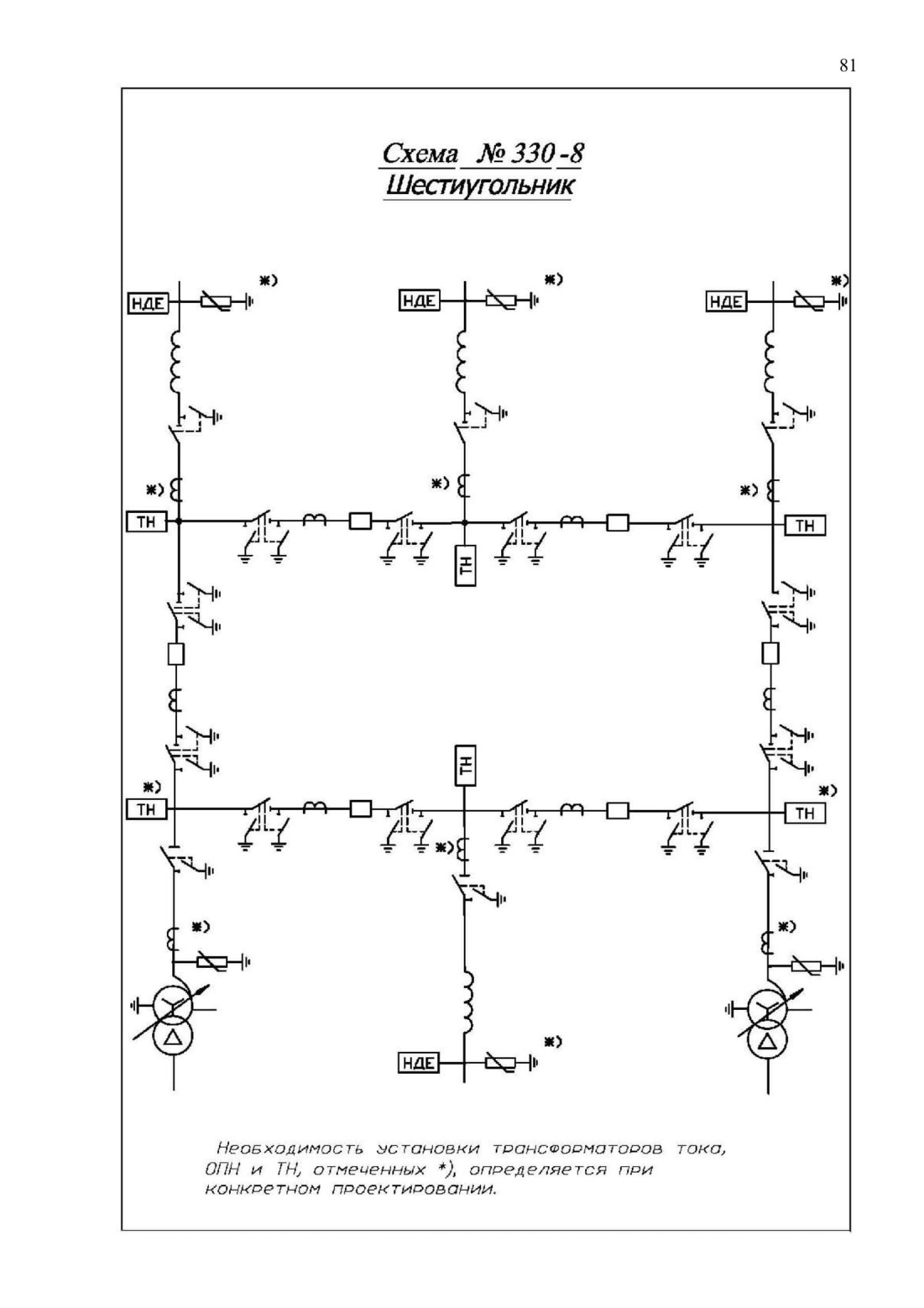

4	Шестиугольник	330-8
5	Трансформаторы-шины с присоединением линий через два выключателя	330-15
6	Трансформаторы-шины с полуторным присоединением линий	330-16
7	Полуторная схема	330-17

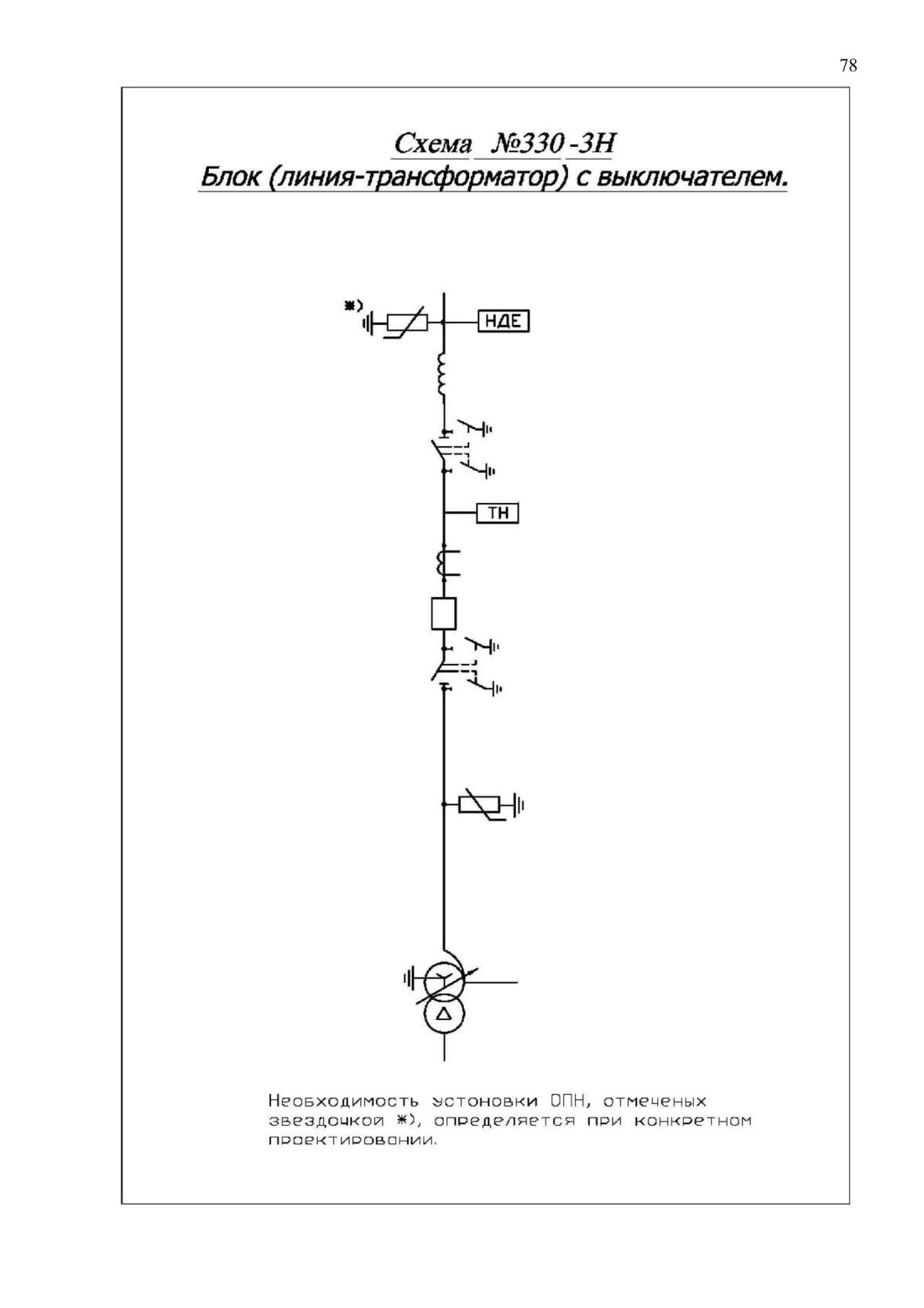

Схема №330-ЗН Блок (линия-трансформатор) с выключателем.

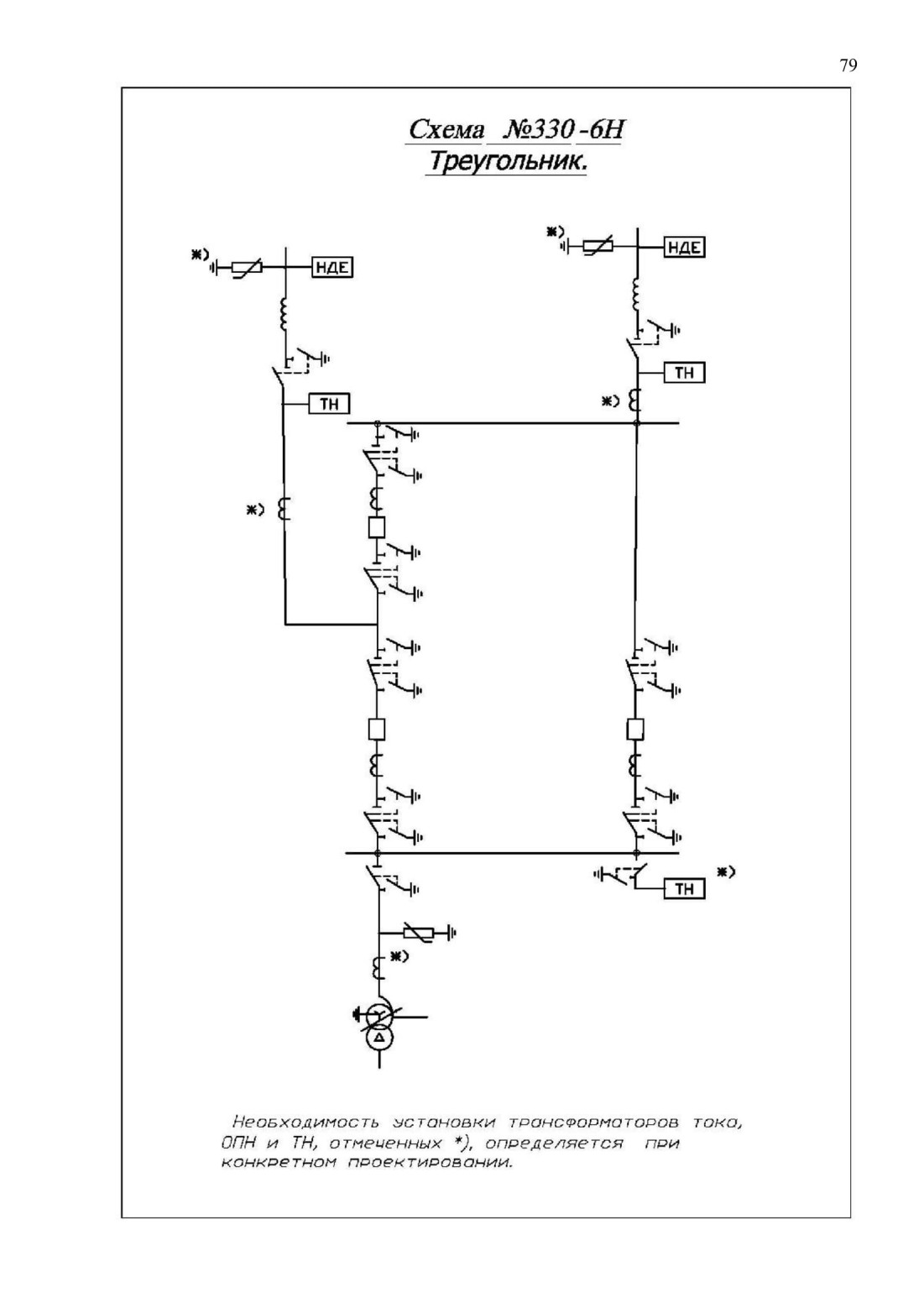

Схема №330 -6Н Треугольник.
