СХЕМЫ ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ ПОДСТАНЦИЙ 35-750 КВ (2007 год) - часть 4

№

Наименование схемы

Номер

схемы

1

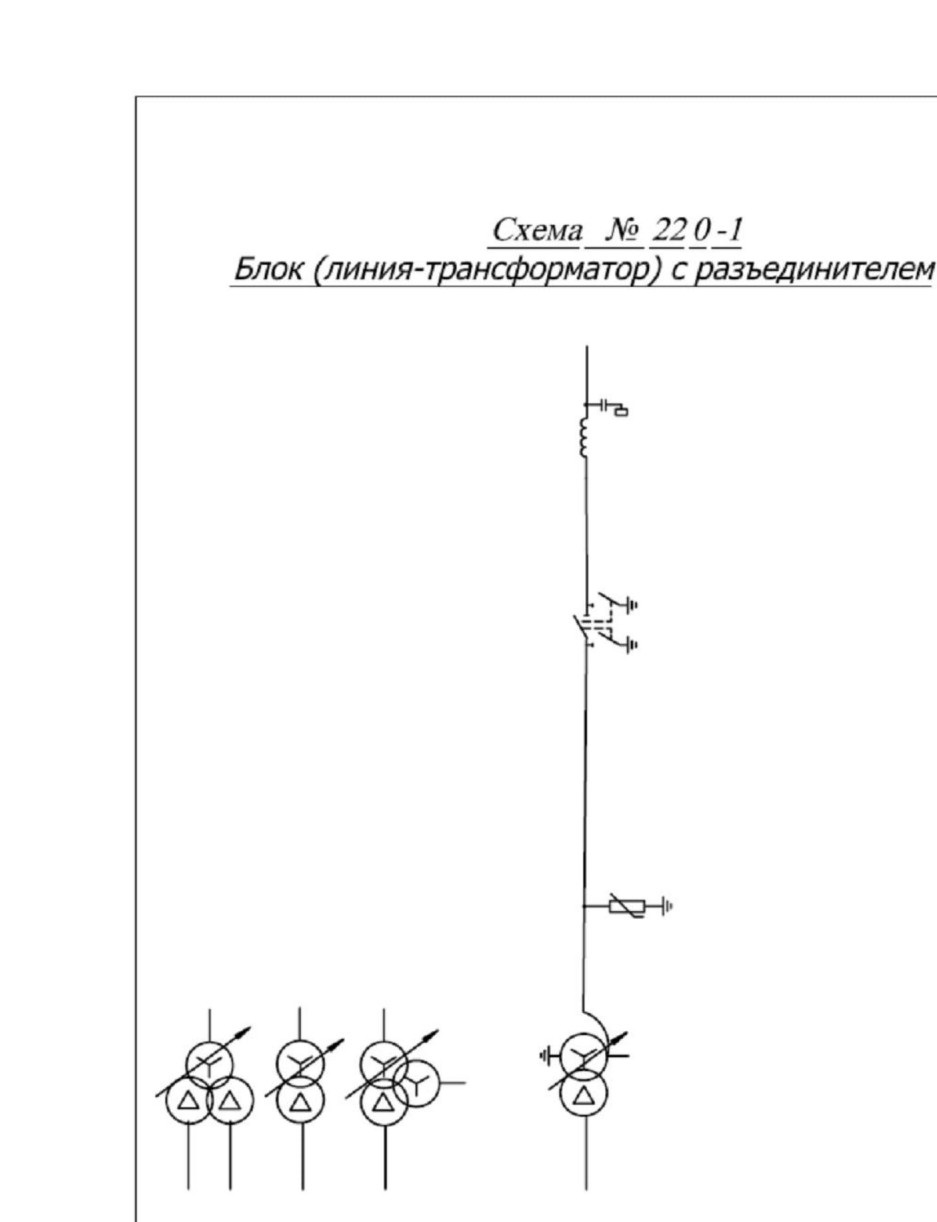

Блок (линия-трансформатор) с разъединителем

220-1

2

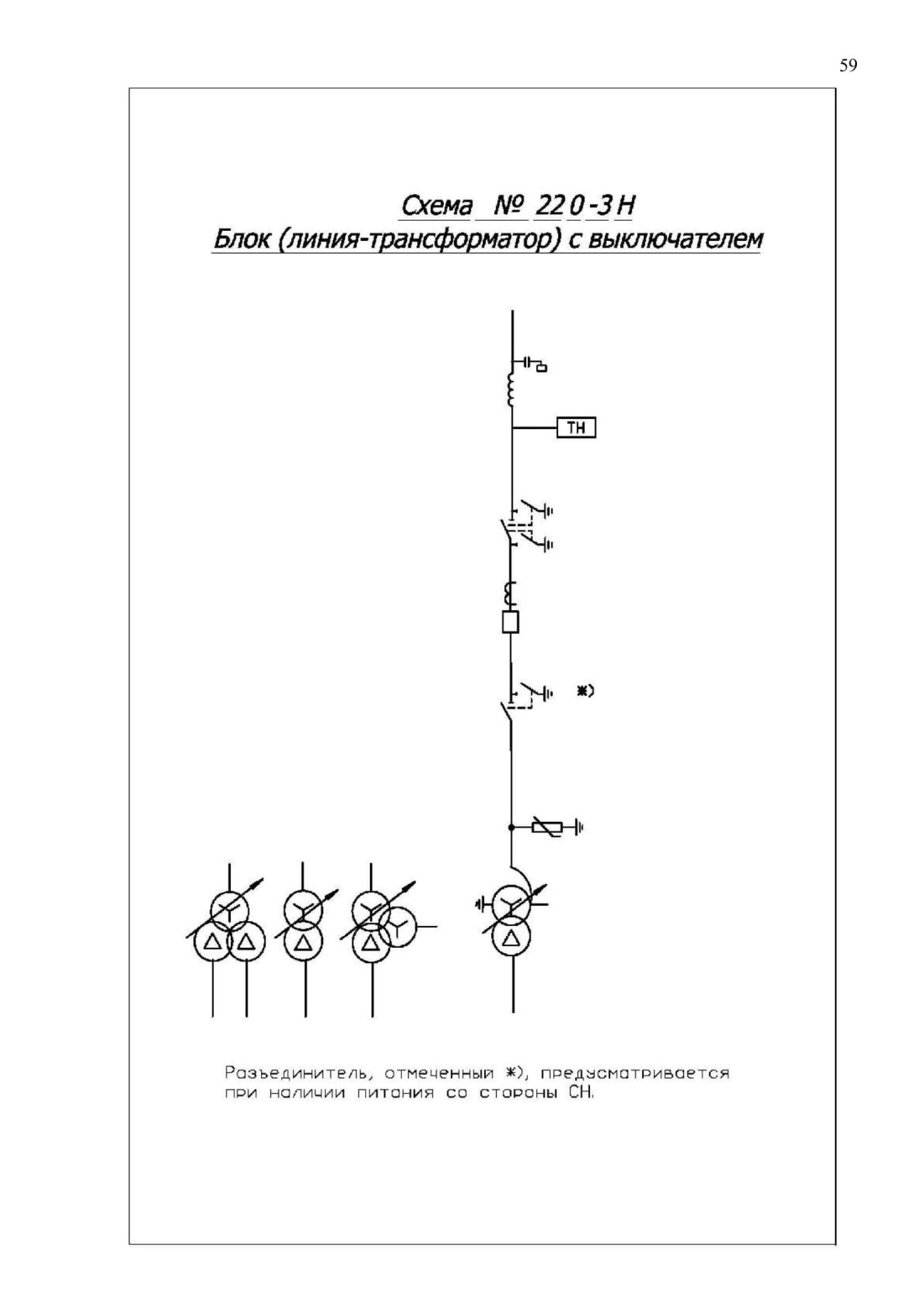

Блок (линия-трансформатор) с выключателем

220-ЗН

3

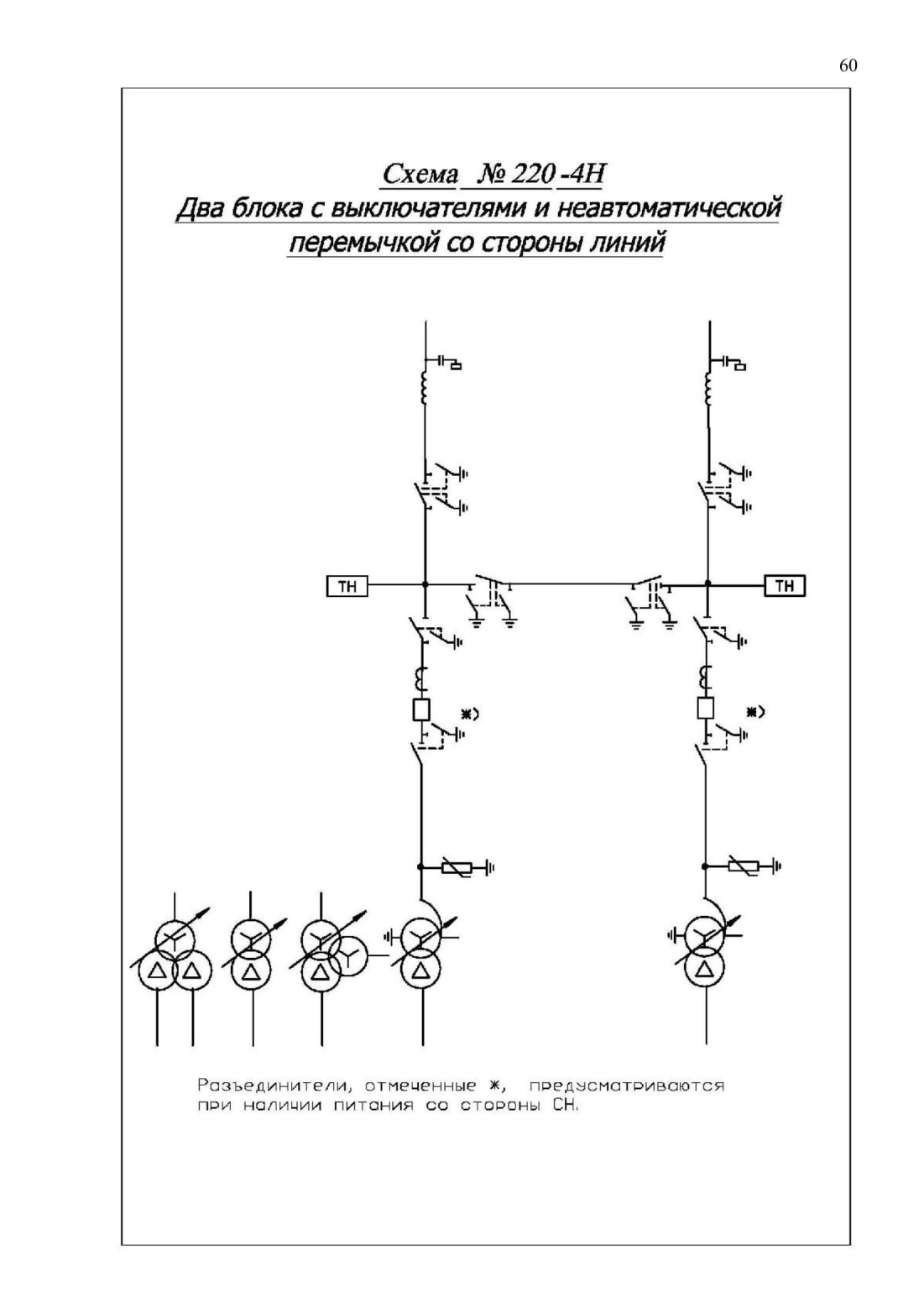

Два блока с выключателями и неавтоматической перемычкой со стороны линий

220-4Н

4

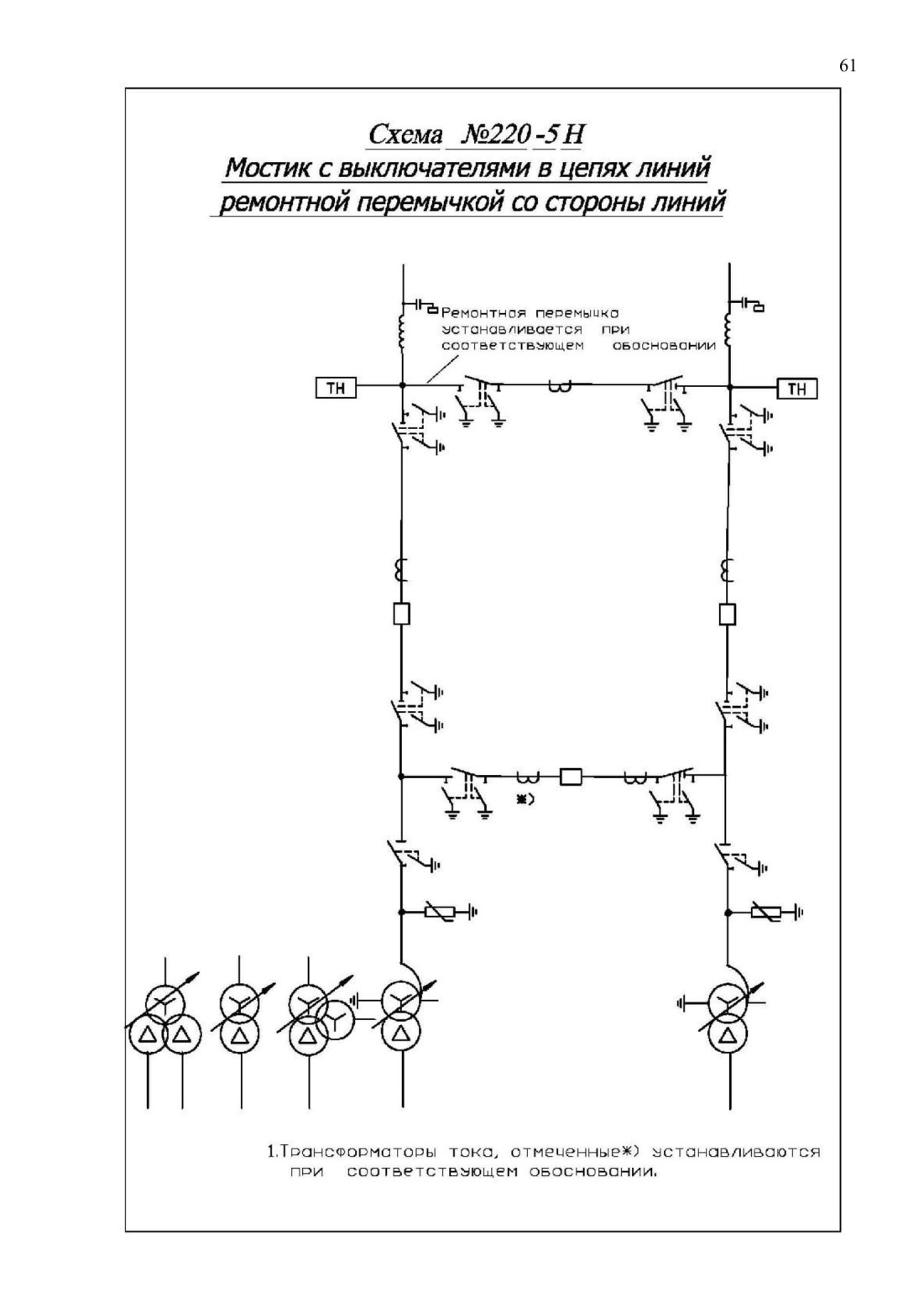

Мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий

220-5Н

5

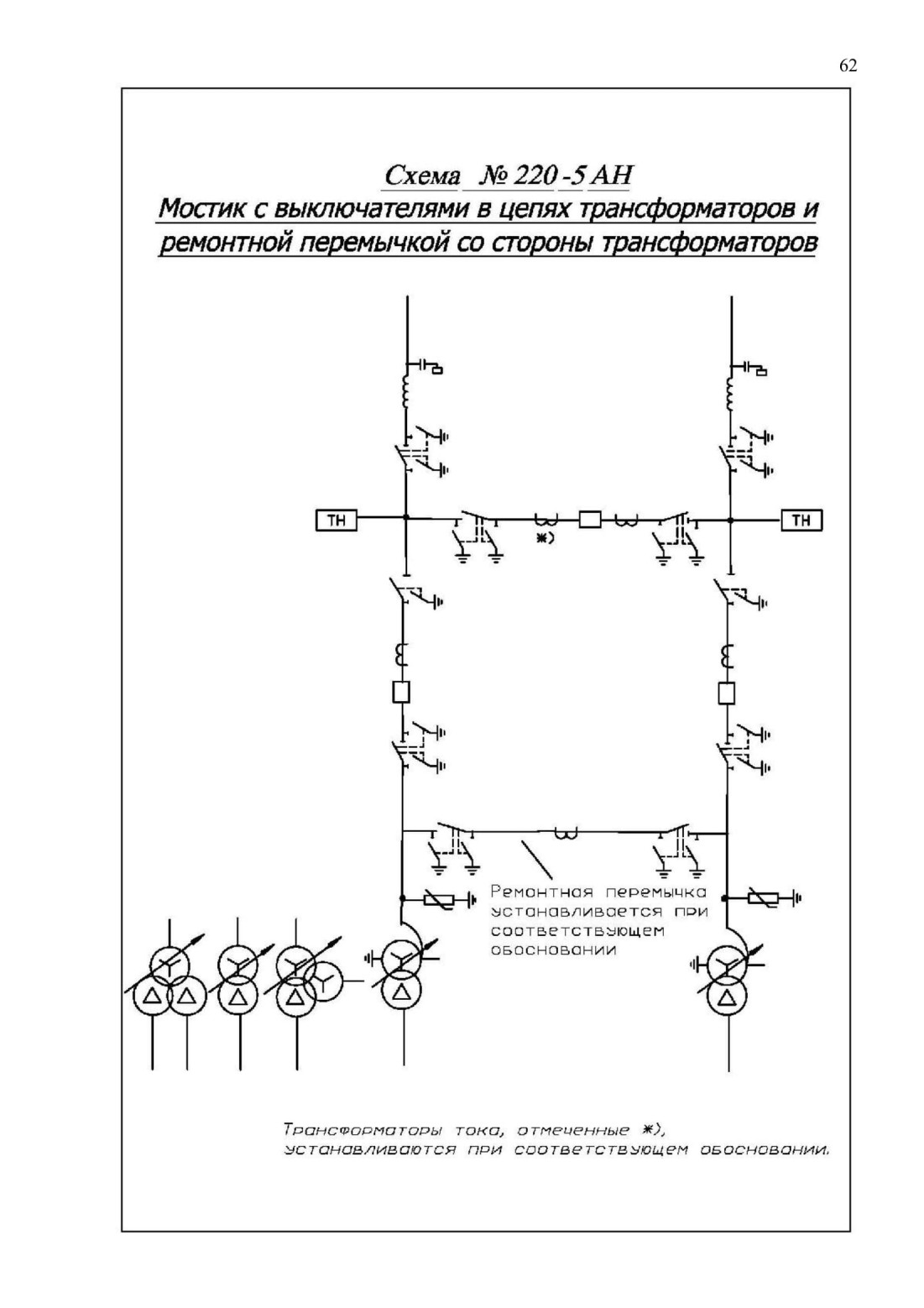

Мостик с выключателями в цепях трансформаторов и ремонтной перемычкой со стороны трансформаторов

220-5АН

6

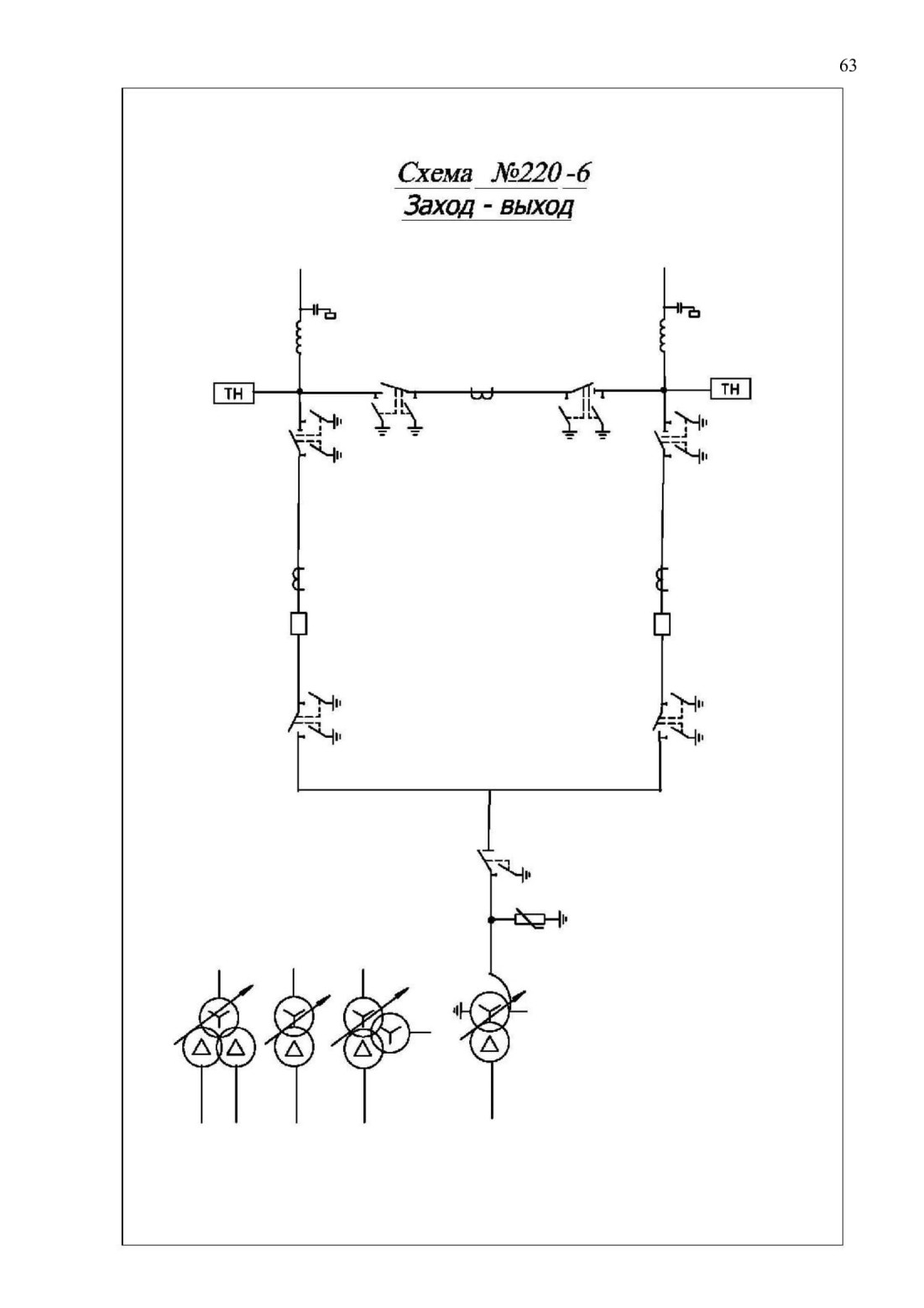

Заход-выход

220-6

7

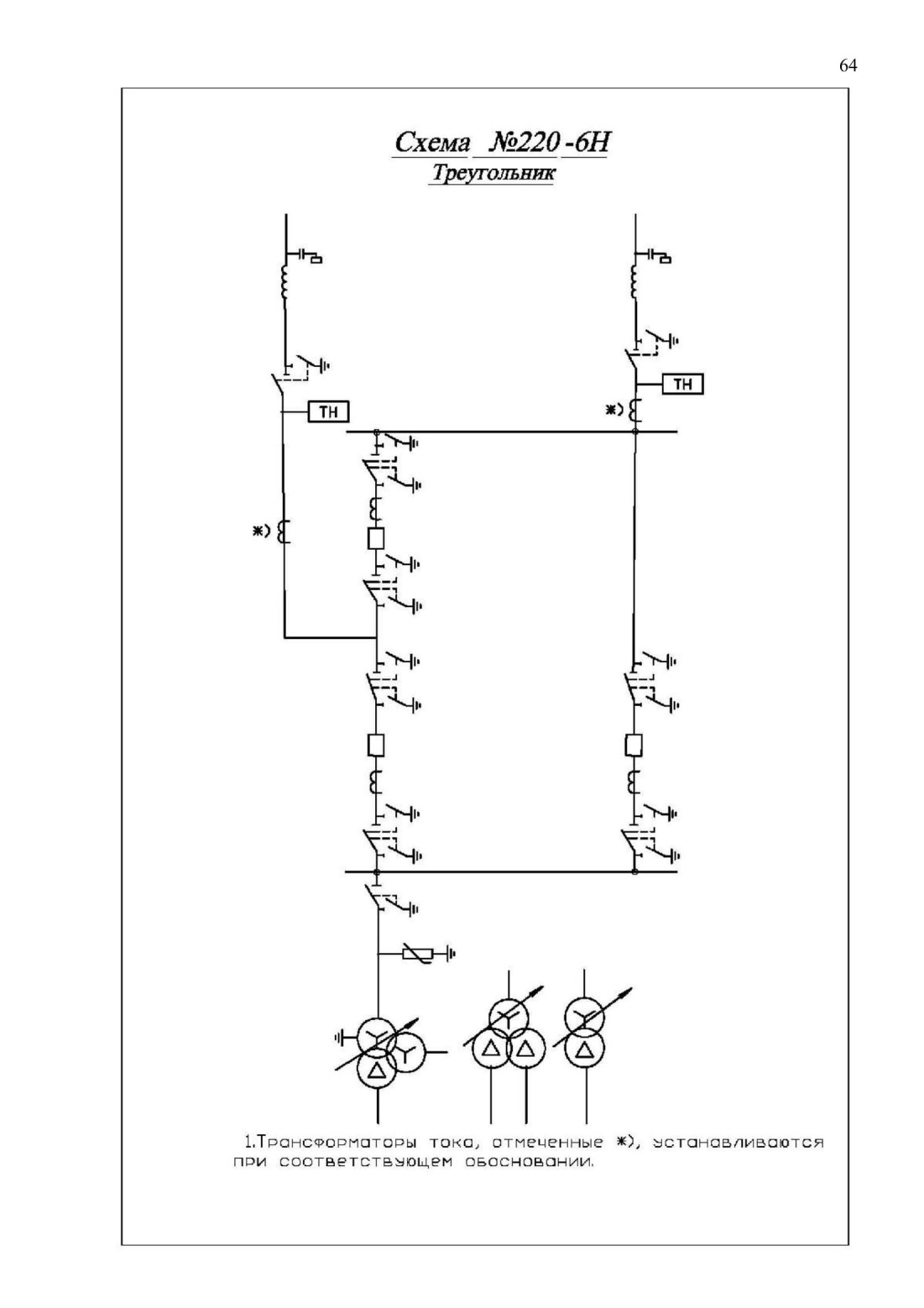

Треугольник

220-6Н

8

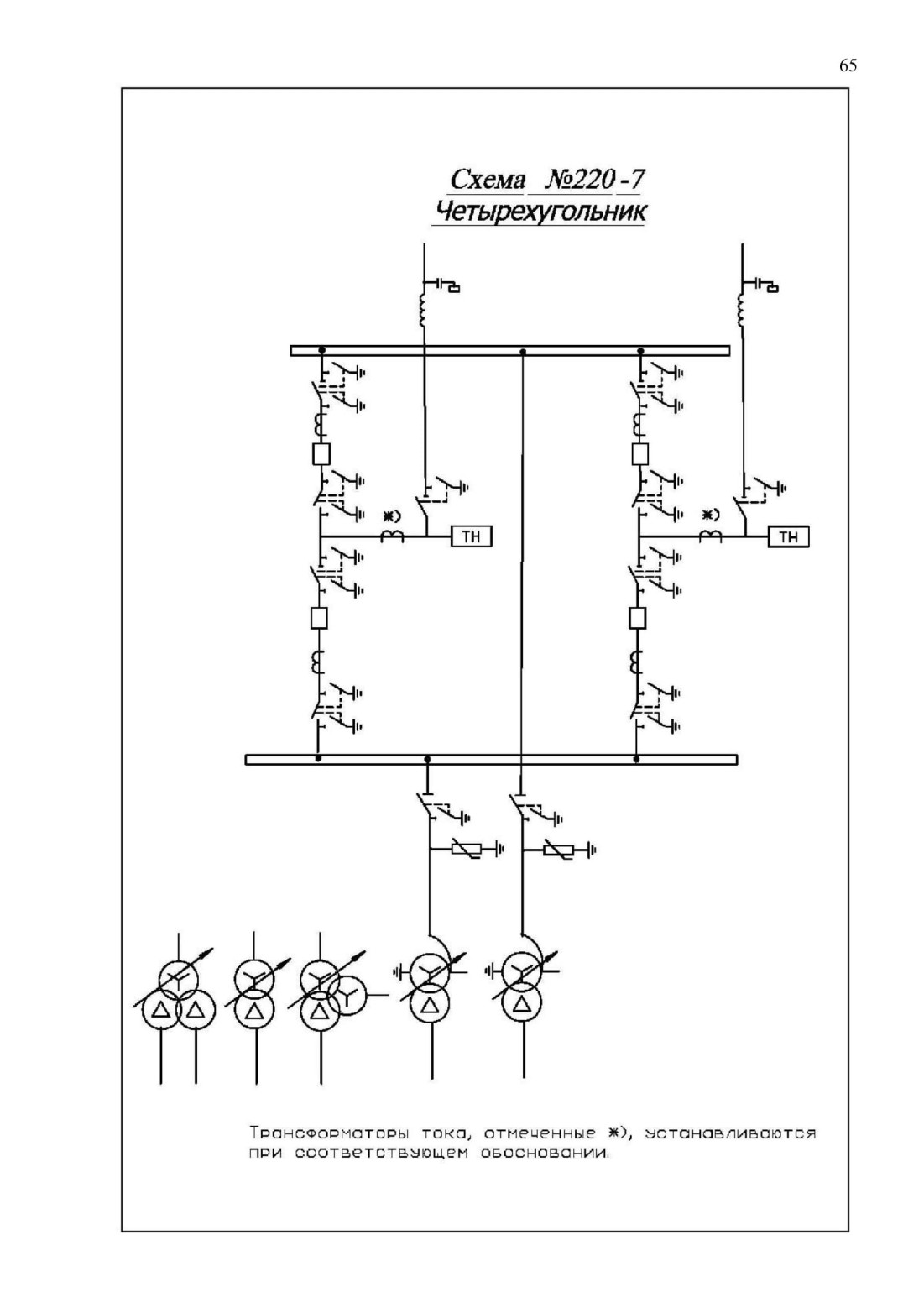

Ч еты реху гол ьн и к

220-7

9

Шестиугольник

220-8

10

Одна рабочая секционированная система шин

220-9

11

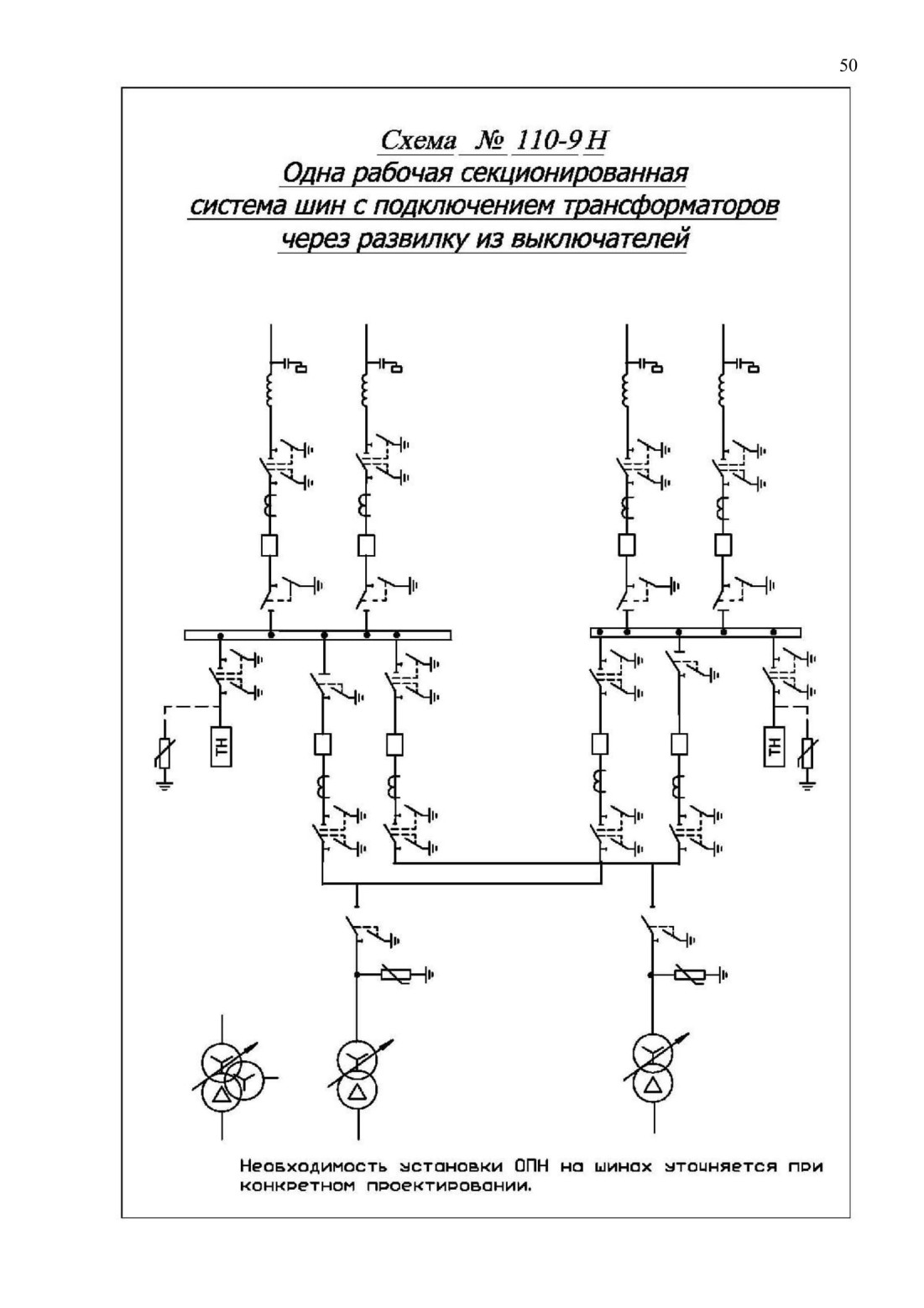

Одна рабочая секционированная по числу трансформаторов система шин, с подключением трансформаторов к секциям шин через развилки выключателей

220-9Н

12

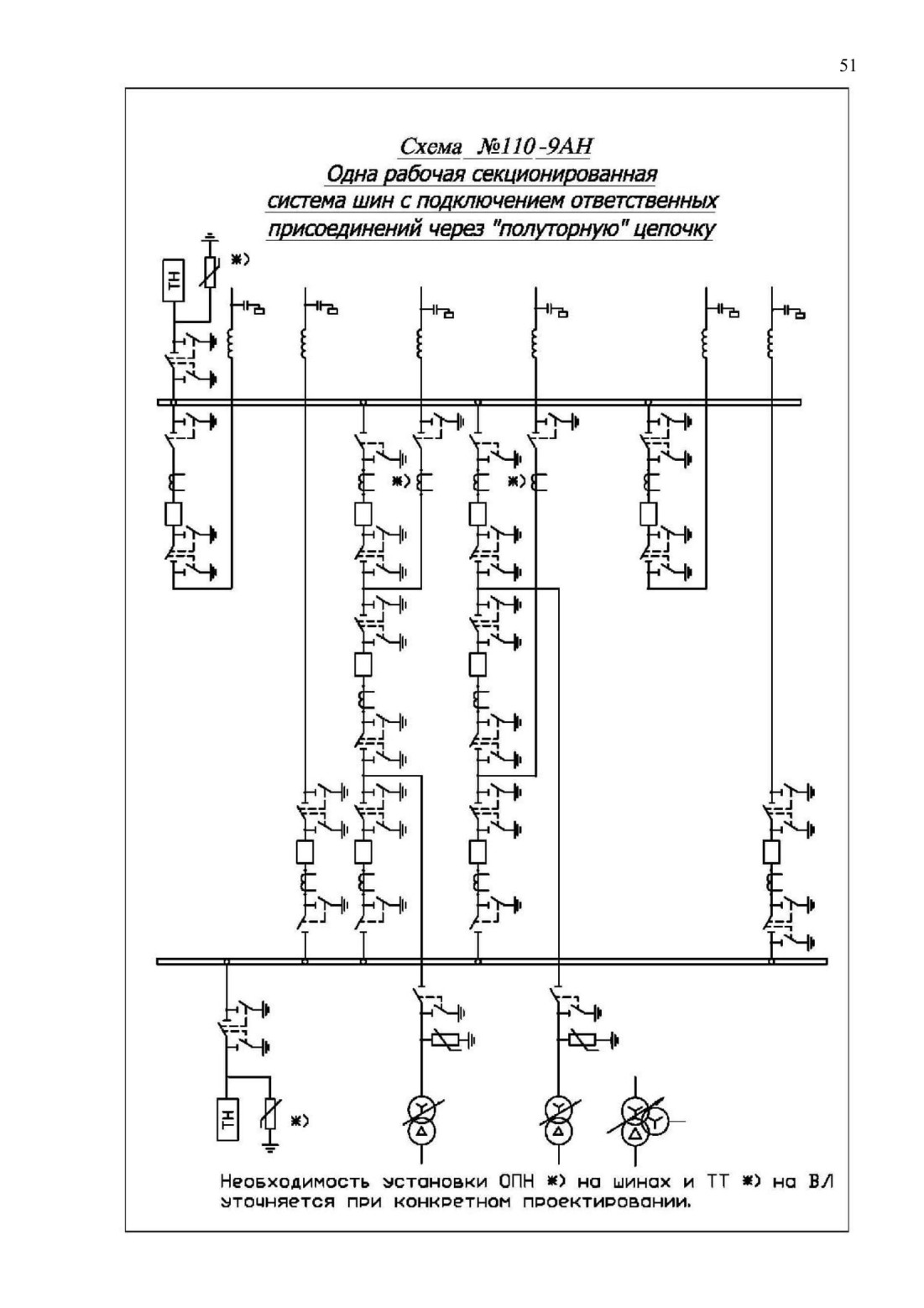

Одна рабочая секционированная система шин с подключением ответственных присоединений через «полуторную» цепочку

220-9АН

13

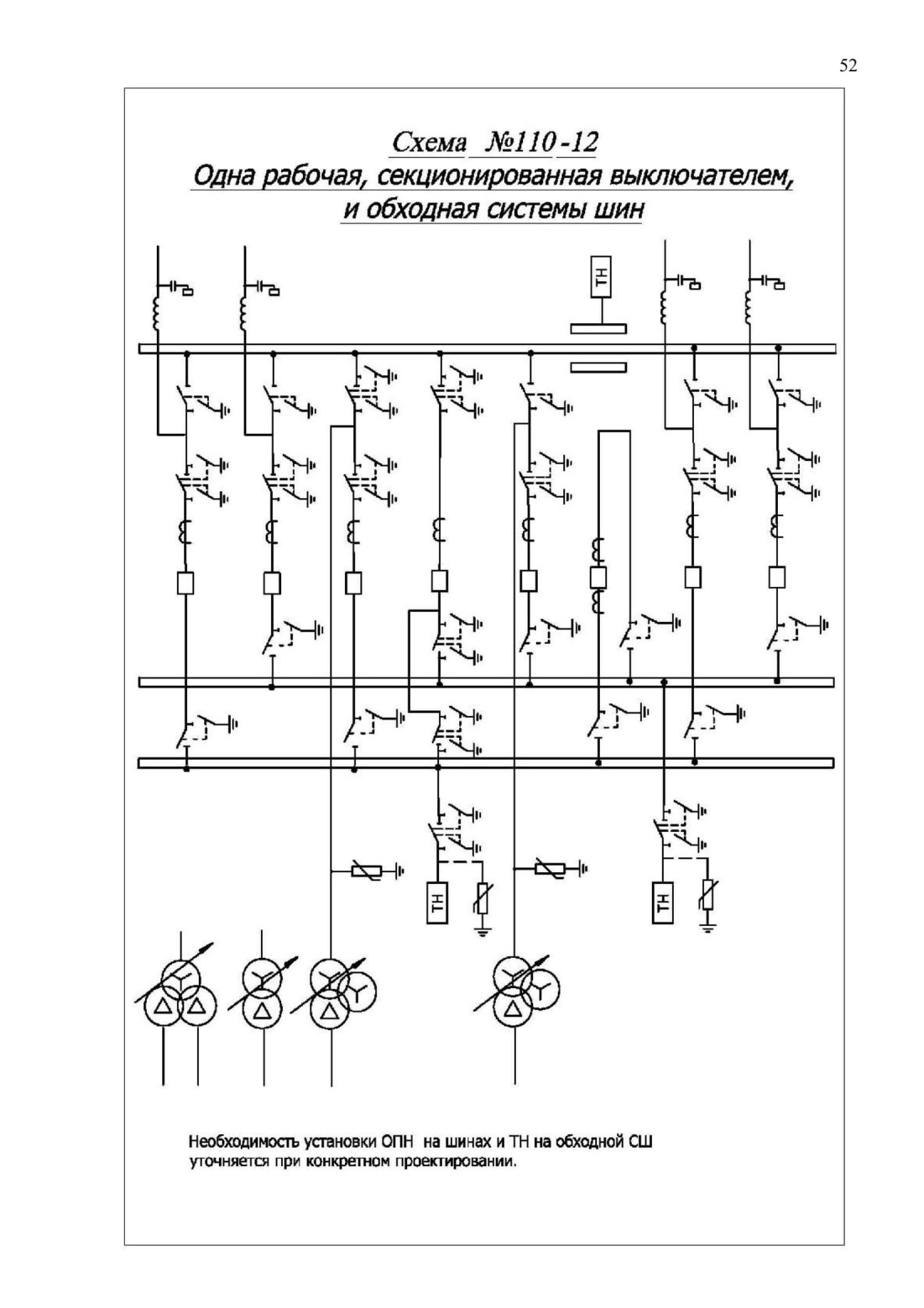

Одна рабочая секционированная выключателем и обходная системы шин

220-12

14

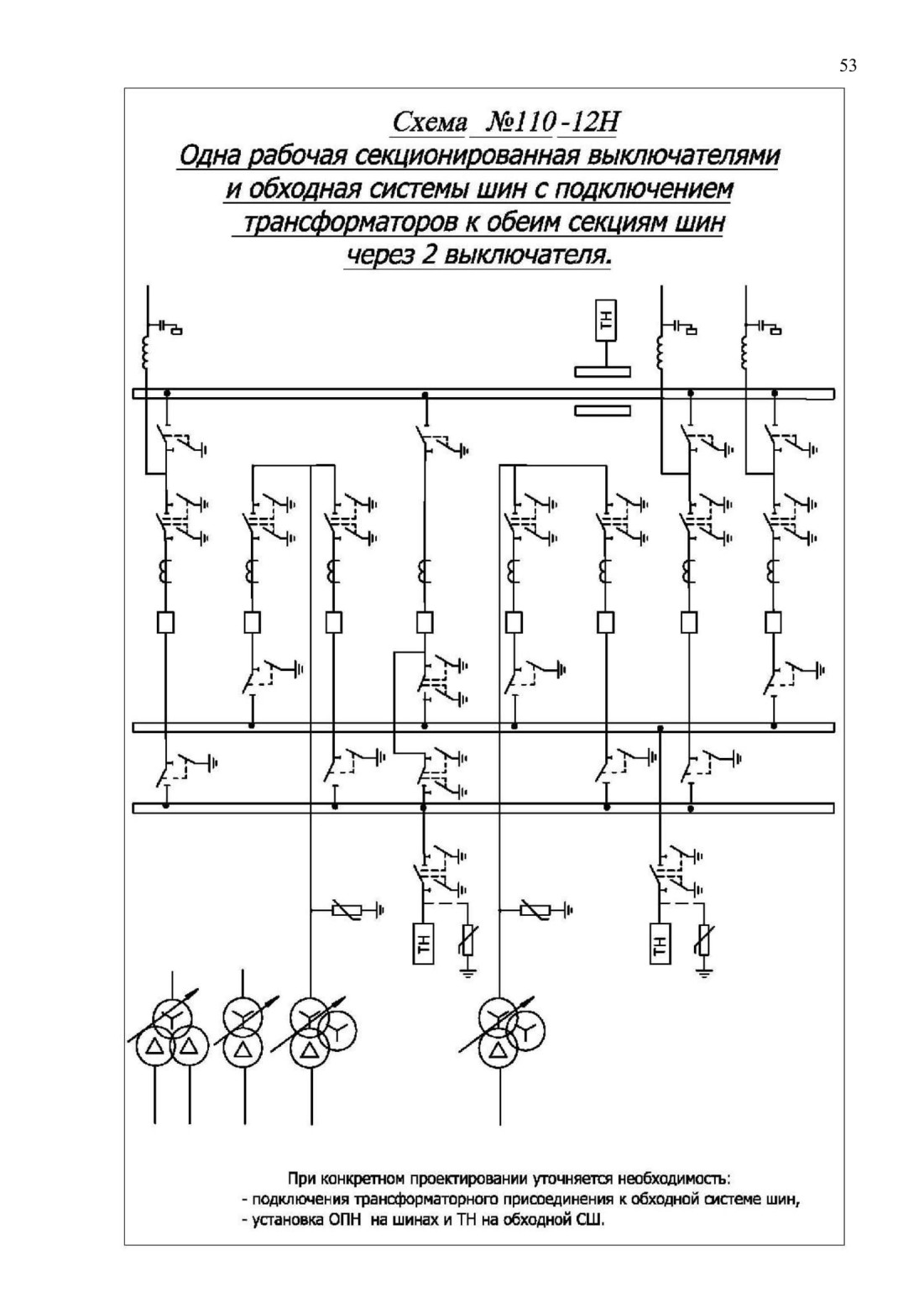

Одна рабочая секционированная выключателями и обходная системы шин с подключением трансформаторов к секциям шин через развилку выключателей

220-12Н

15

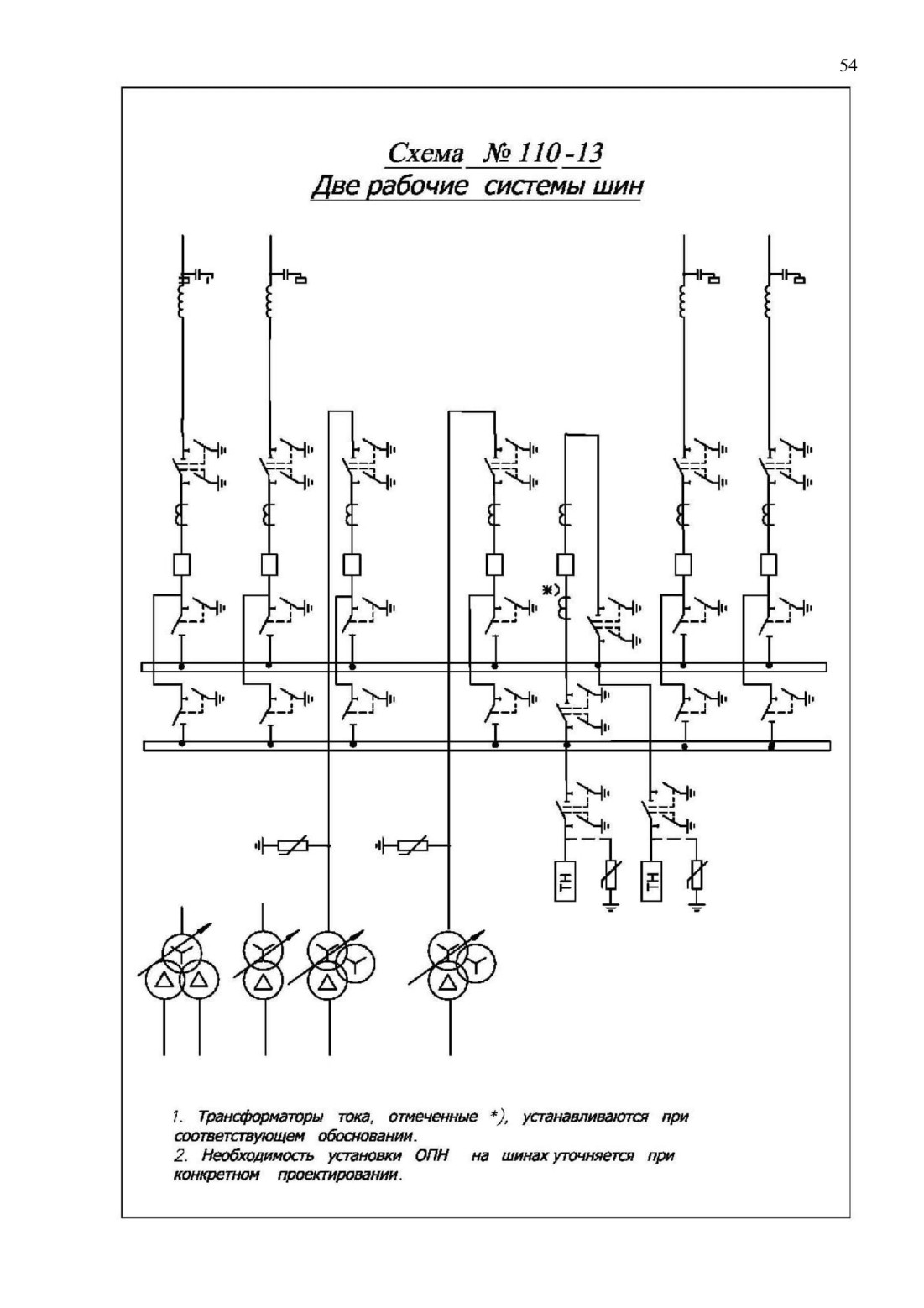

Две рабочие системы шин

220-13

16

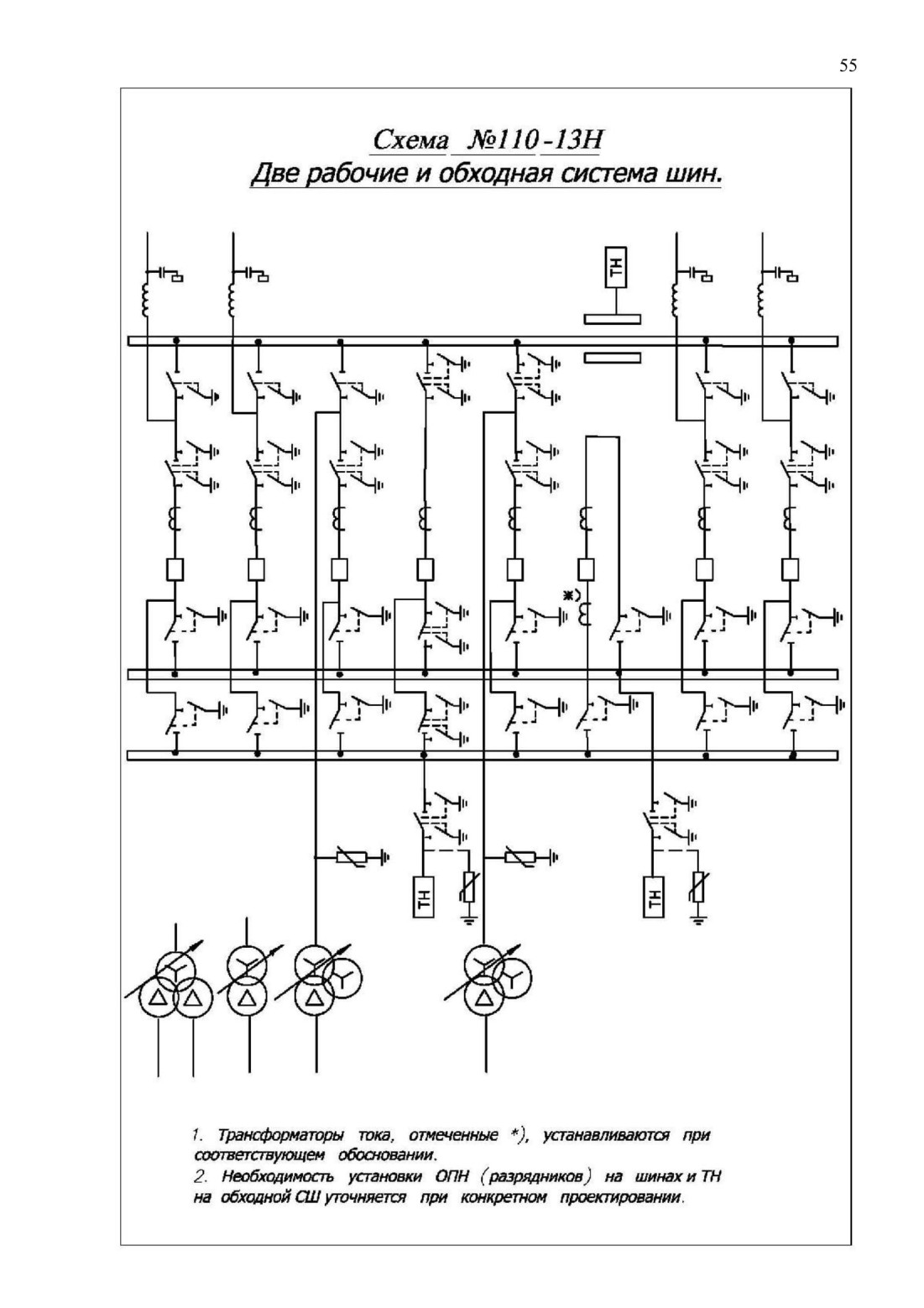

Две рабочие и обходная системы шин

220-13Н

17

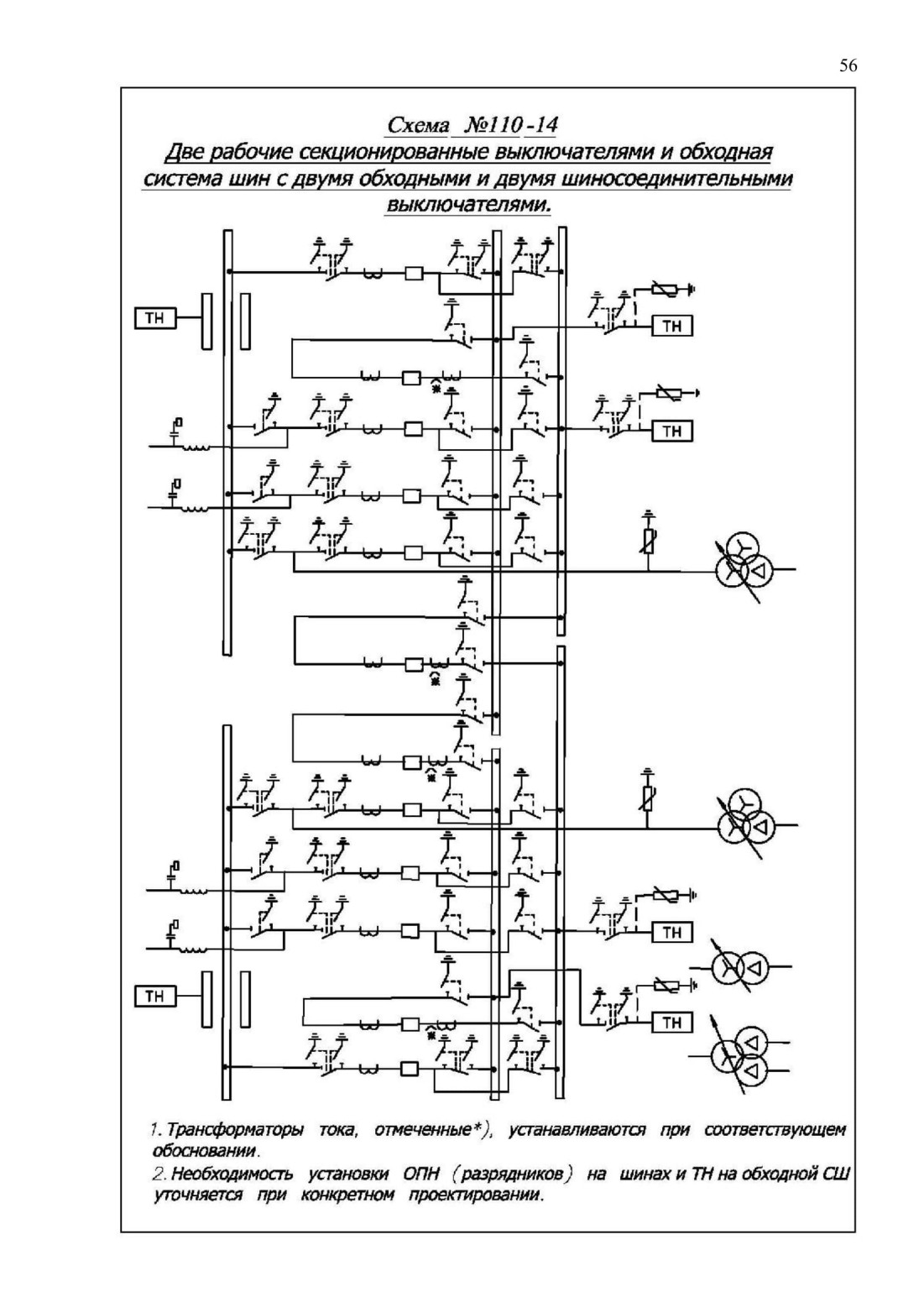

Две рабочие секционированные выключателями и обходная системы шин с двумя обходными и двумя шиносоединительными выключателями

220-14

18

Трансформаторы - шины с полуторным присоединением линий

220-16

19

Полуторная схема

220-17
