СХЕМЫ ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ ПОДСТАНЦИЙ 35-750 КВ (2007 год) - часть 3

№

Наименование схемы

Номер

схемы

1

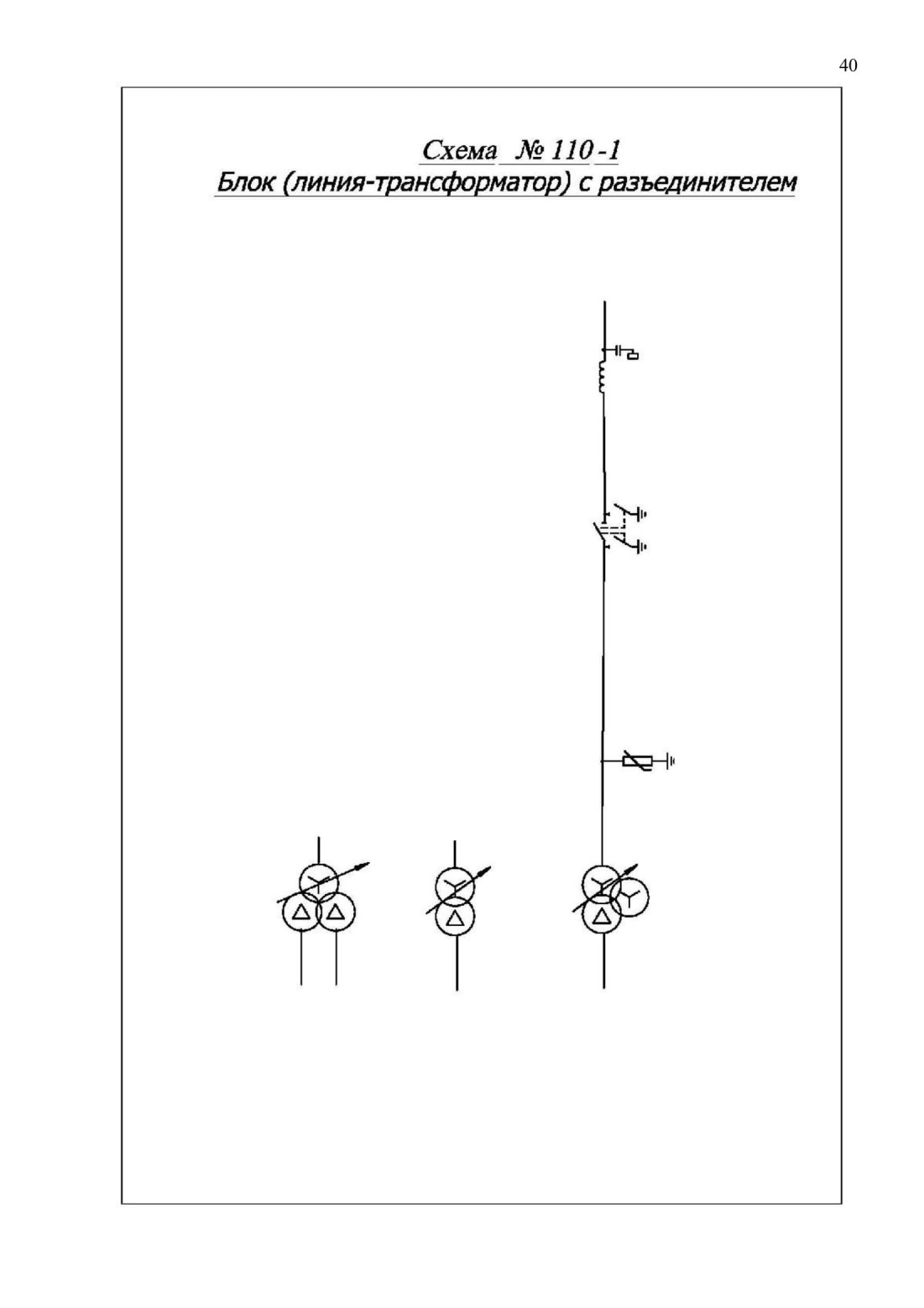

Блок (линия-трансформатор) с разъединителем

110-1

2

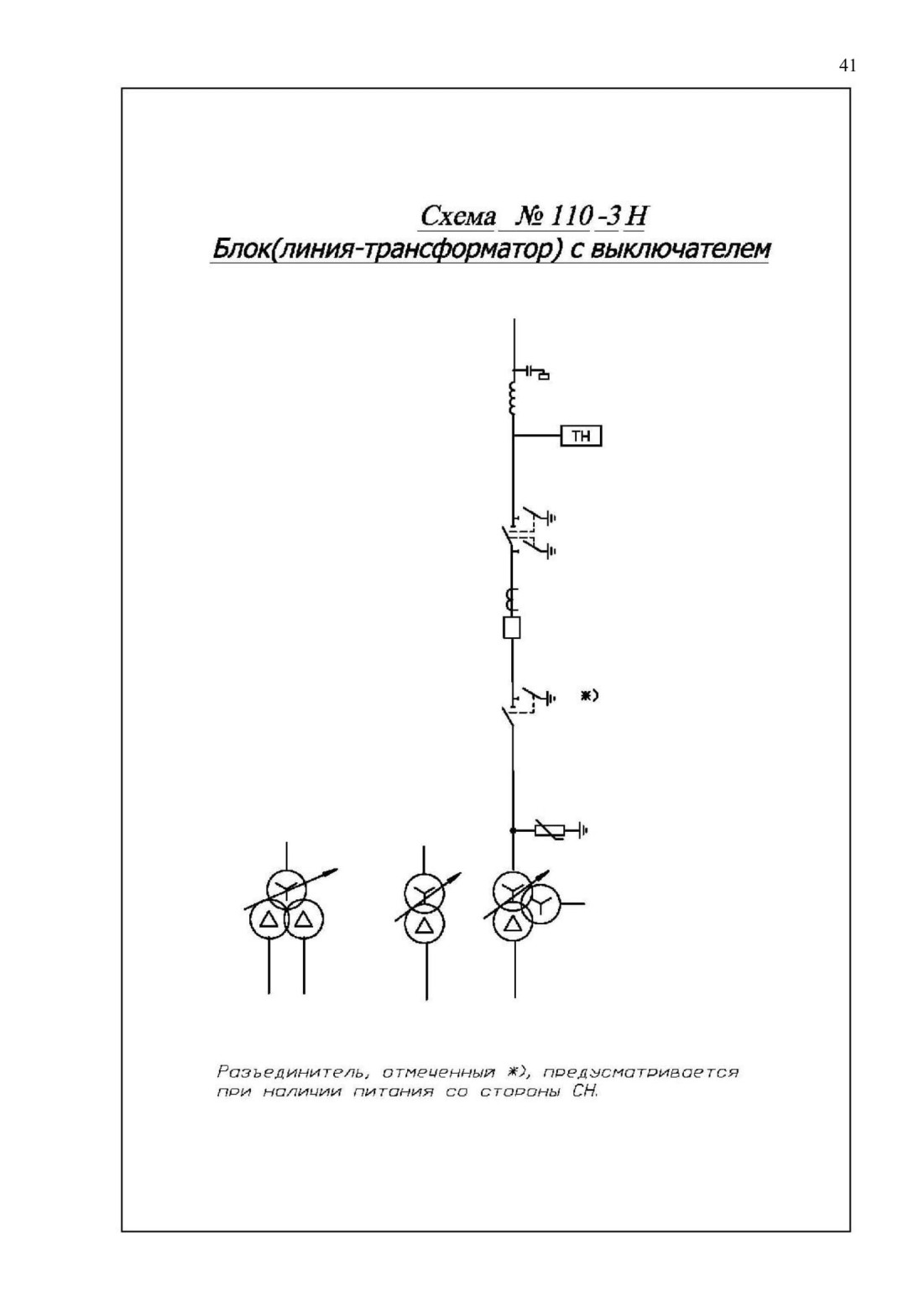

Блок (линия-трансформатор) с выключателем

110-ЗН

3

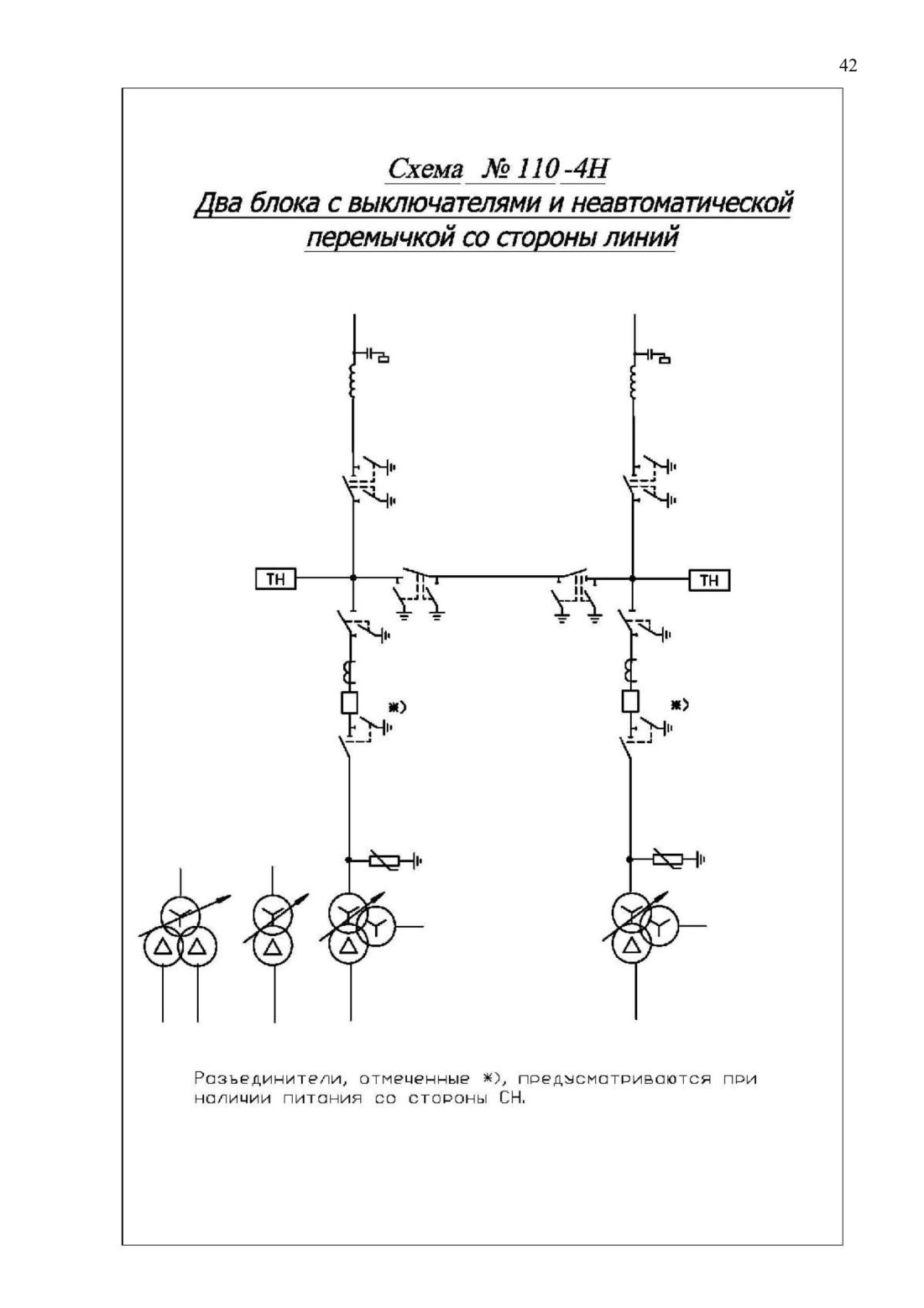

Два блока с выключателями и неавтоматической перемычкой со стороны линий

110-4Н

4

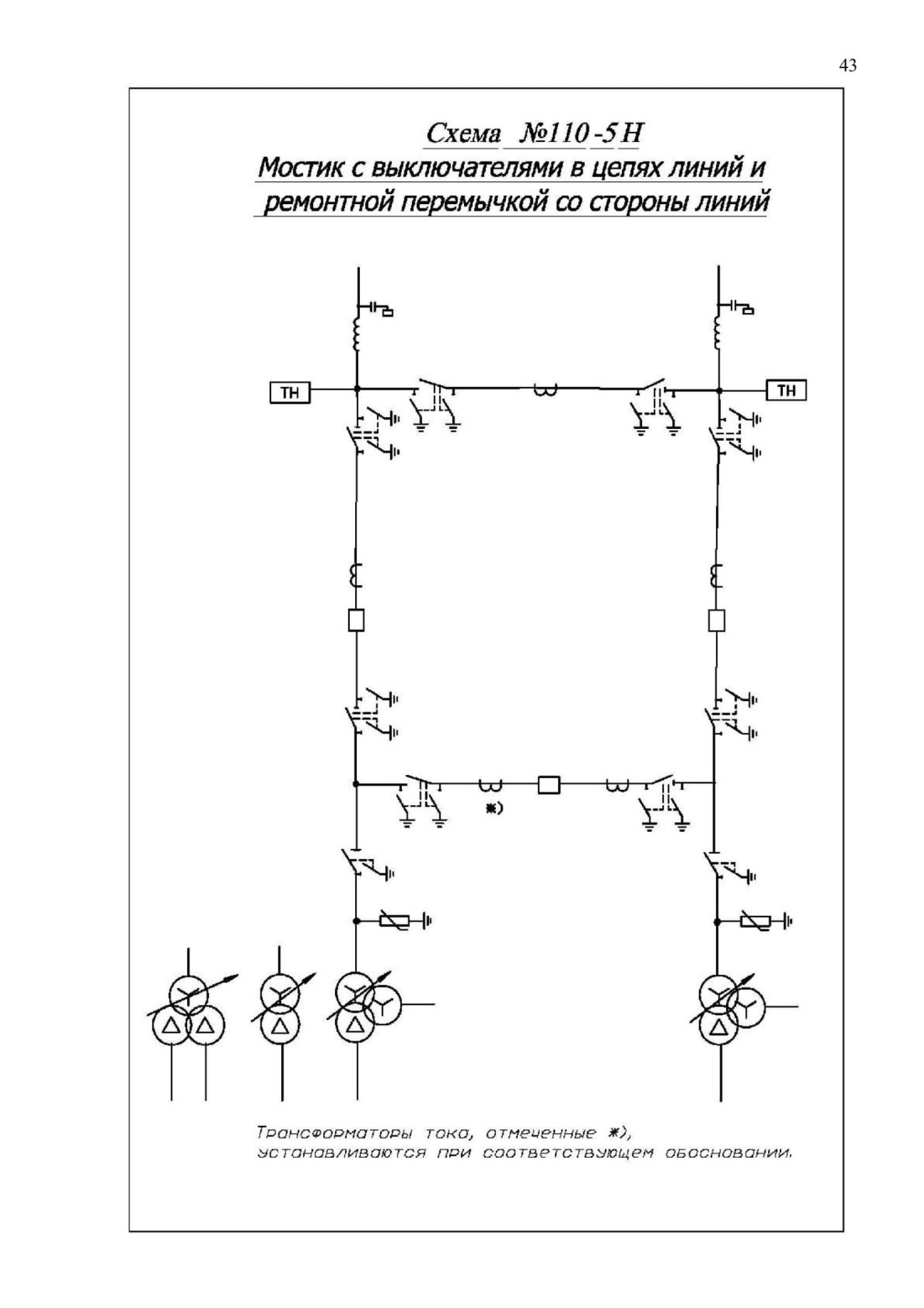

Мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий

110-5Н

5

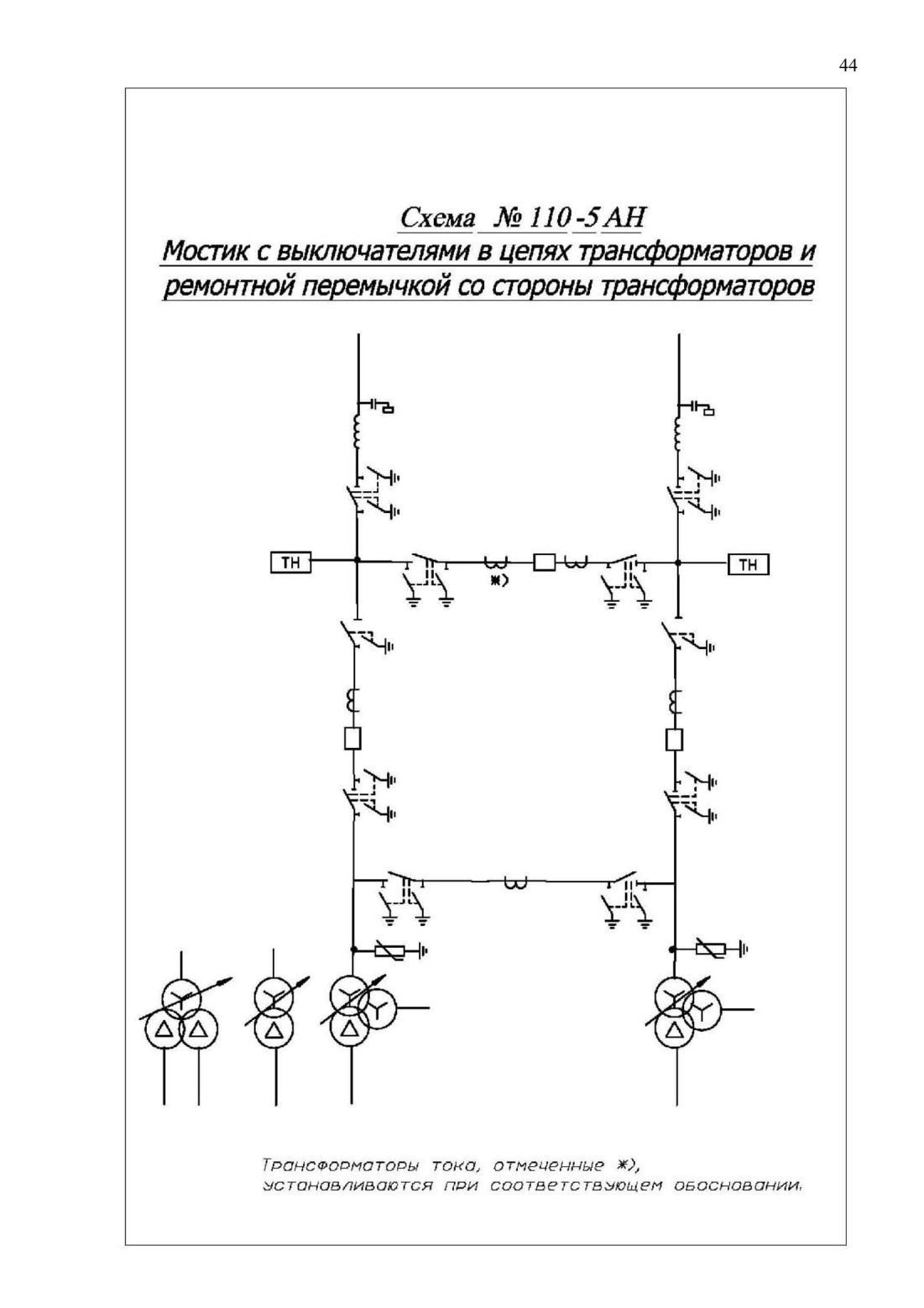

Мостик с выключателями в цепях трансформато­ров и ремонтной перемычкой со стороны трансформаторов

110-5 АН

6

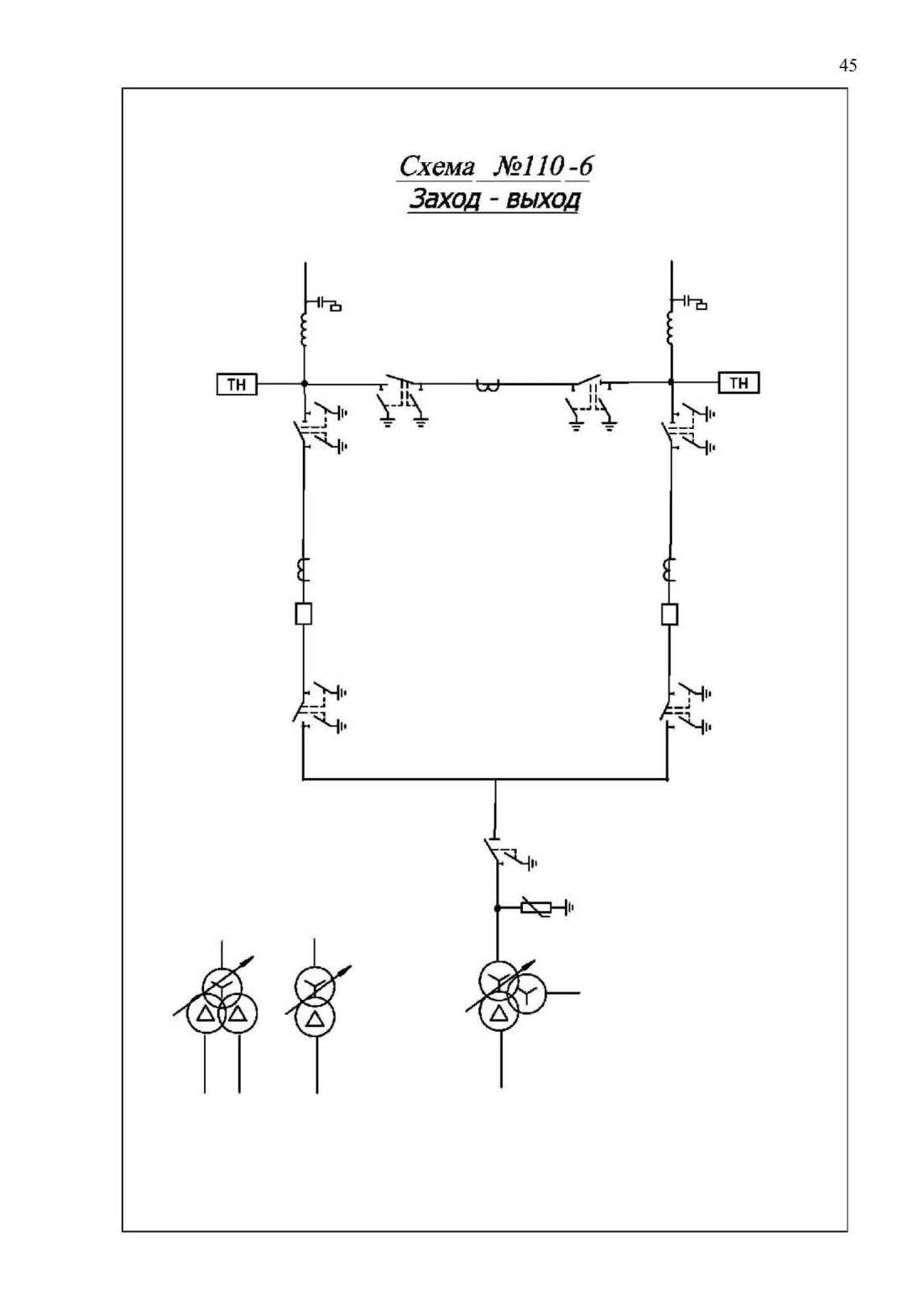

Заход-выход

110-6

7

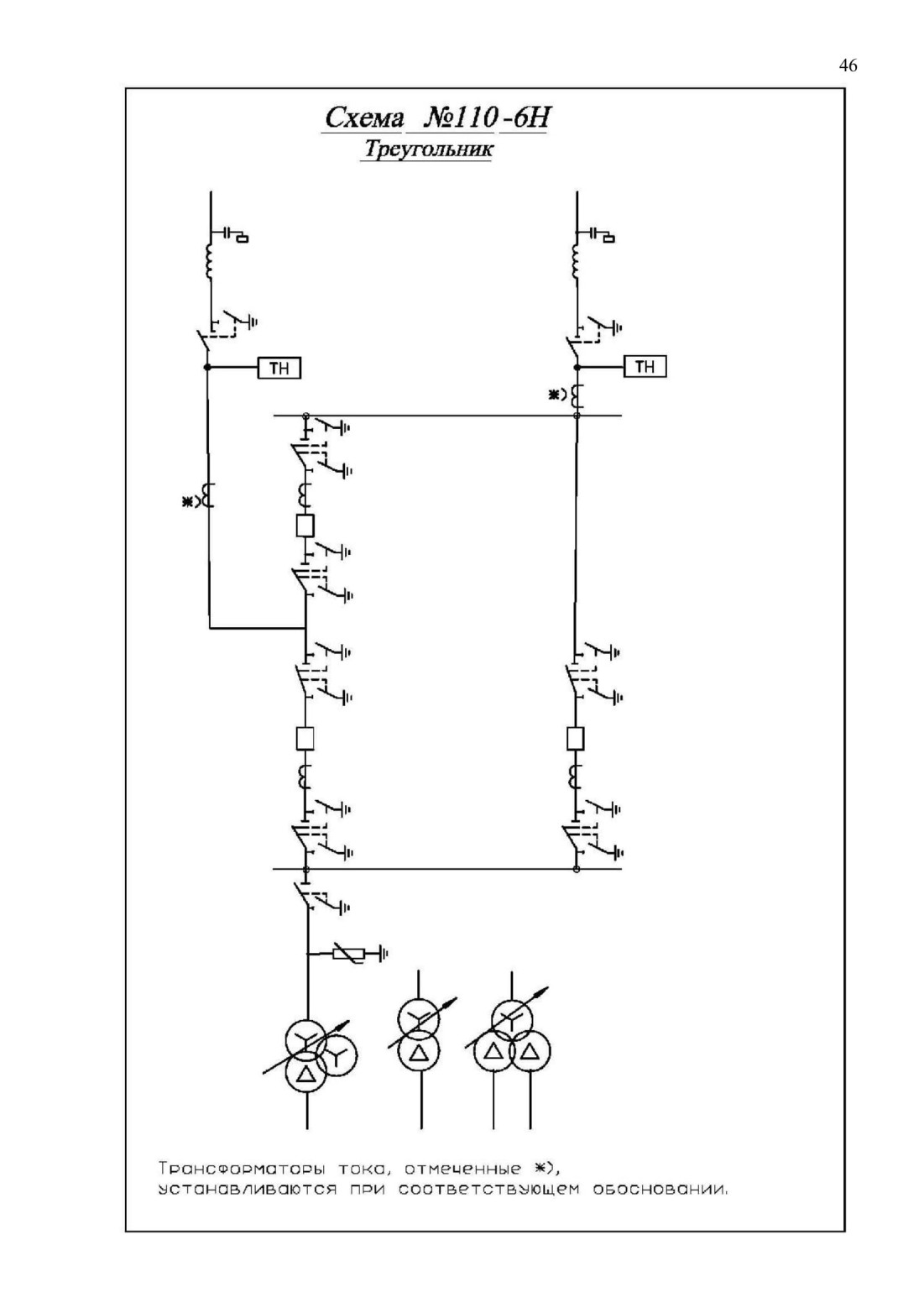

Треугольник

110-6Н

8

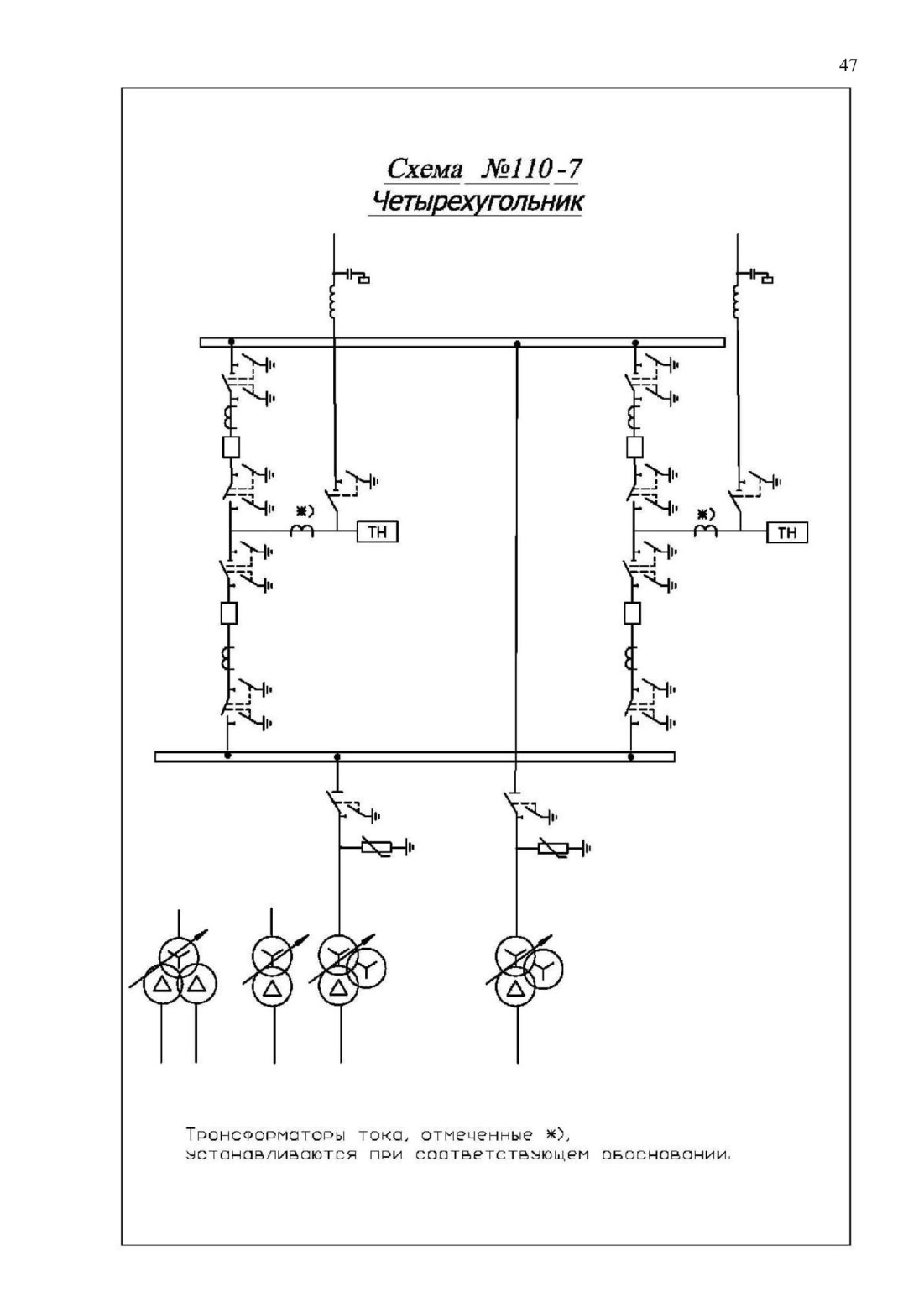

Четырехугольник

110-7

9

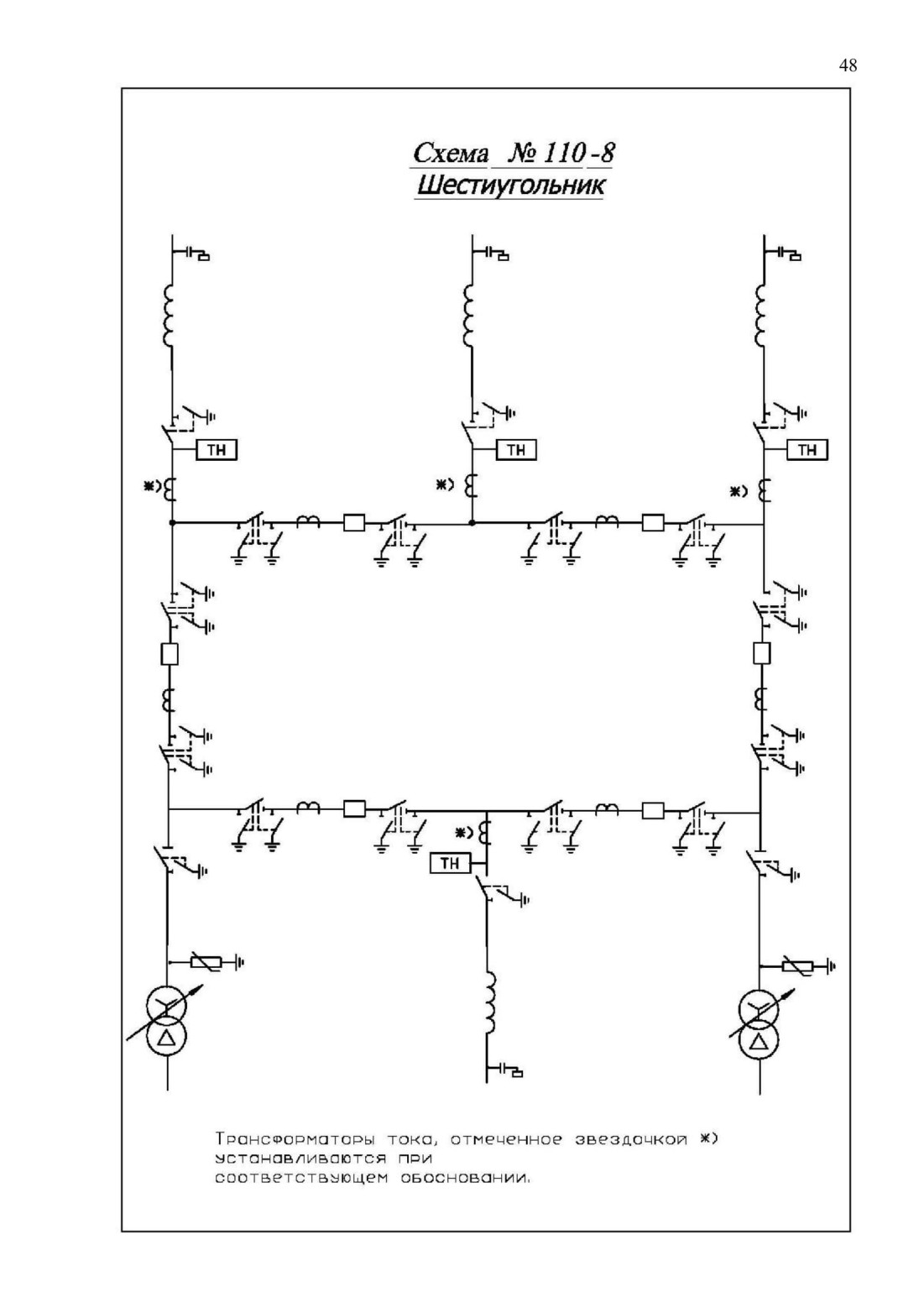

Шестиугольник

110-8

10

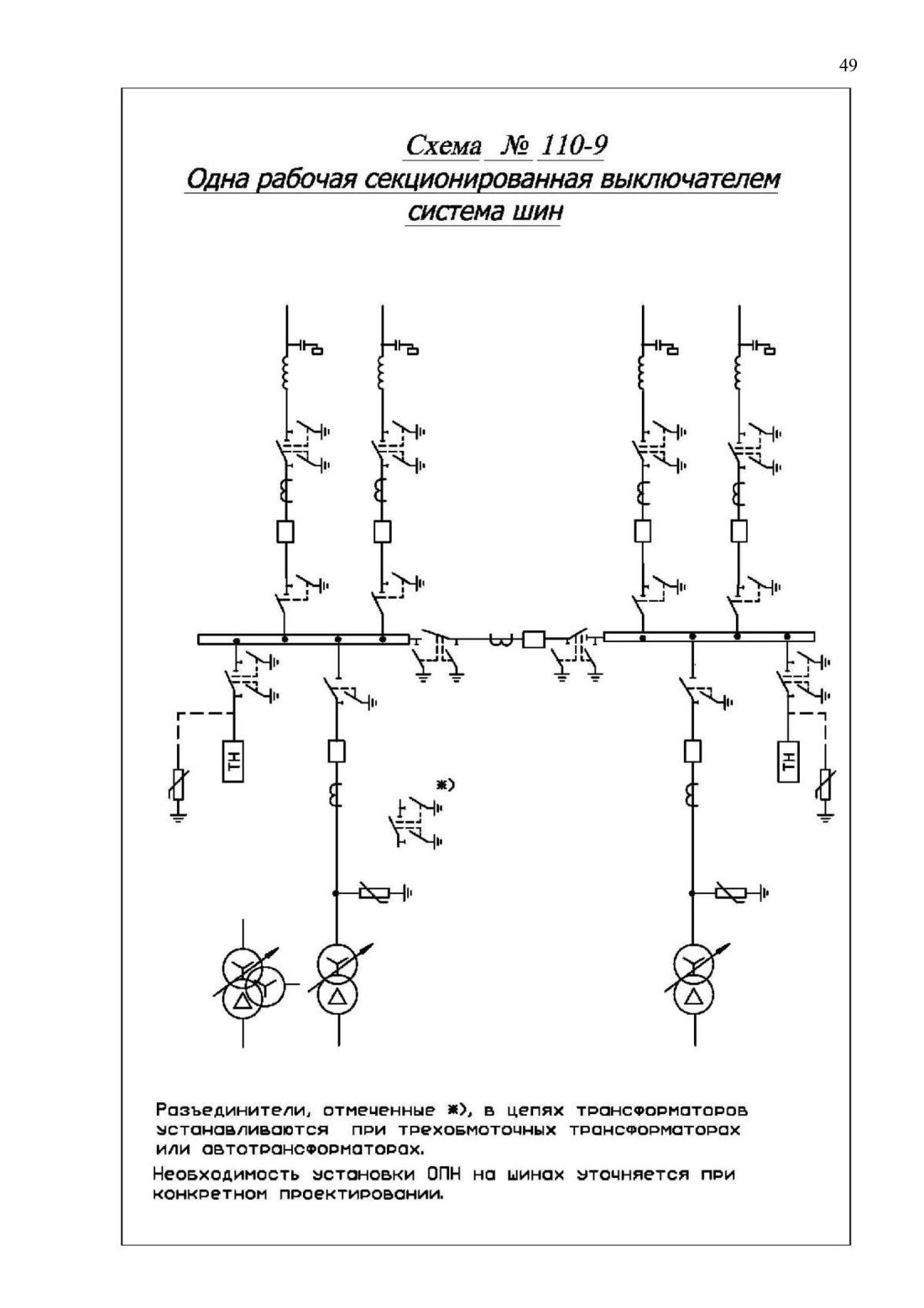

Одна рабочая секционированная выключателем система шин

110-9

11

Одна рабочая секционированная по числу трансформаторов система шин, с подключением трансформаторов к секциям шин через развилку выключателей

110-9Н

12

Одна рабочая секционированная система шин с подключением ответственных присоединений через полуторную цепочку

110-9АН

13

Одна рабочая секционированная выключателем и обходная системы шин

110-12

14

Одна рабочая секционированная выключателями, и обходная системы шин с подключением транс­форматоров к секциям шин через 2 выключателя

1I0-12H

15

Две рабочие системы шин

110-13

16

Две рабочие и обходная системы шин

110-13H

17

Две рабочие секционированные выключателями, и обходная системы шин с двумя обходными и двумя шиносоединительными выключателями

110-14
