СХЕМЫ ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ ПОДСТАНЦИЙ 35-750 КВ (2007 год) - часть 2

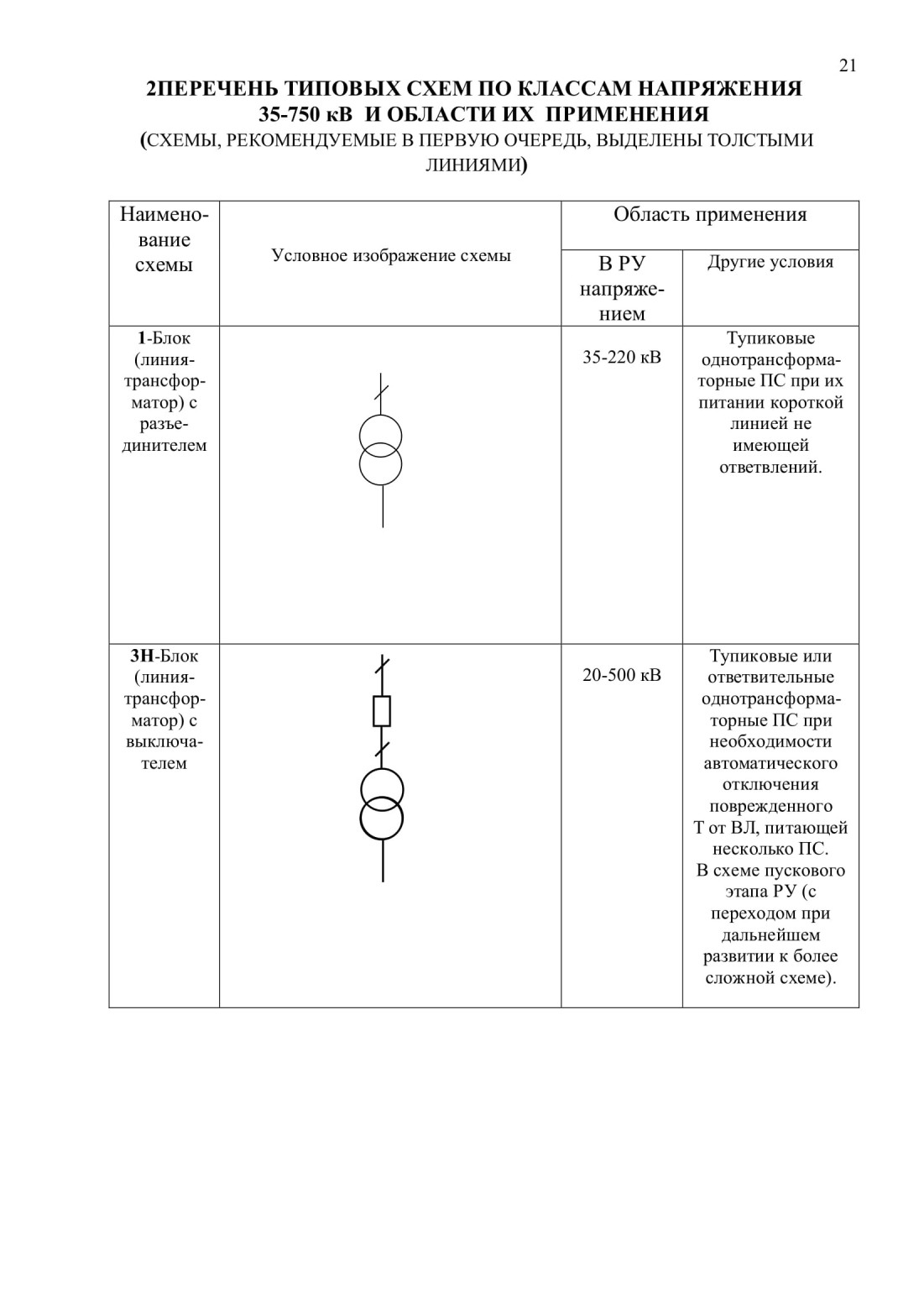

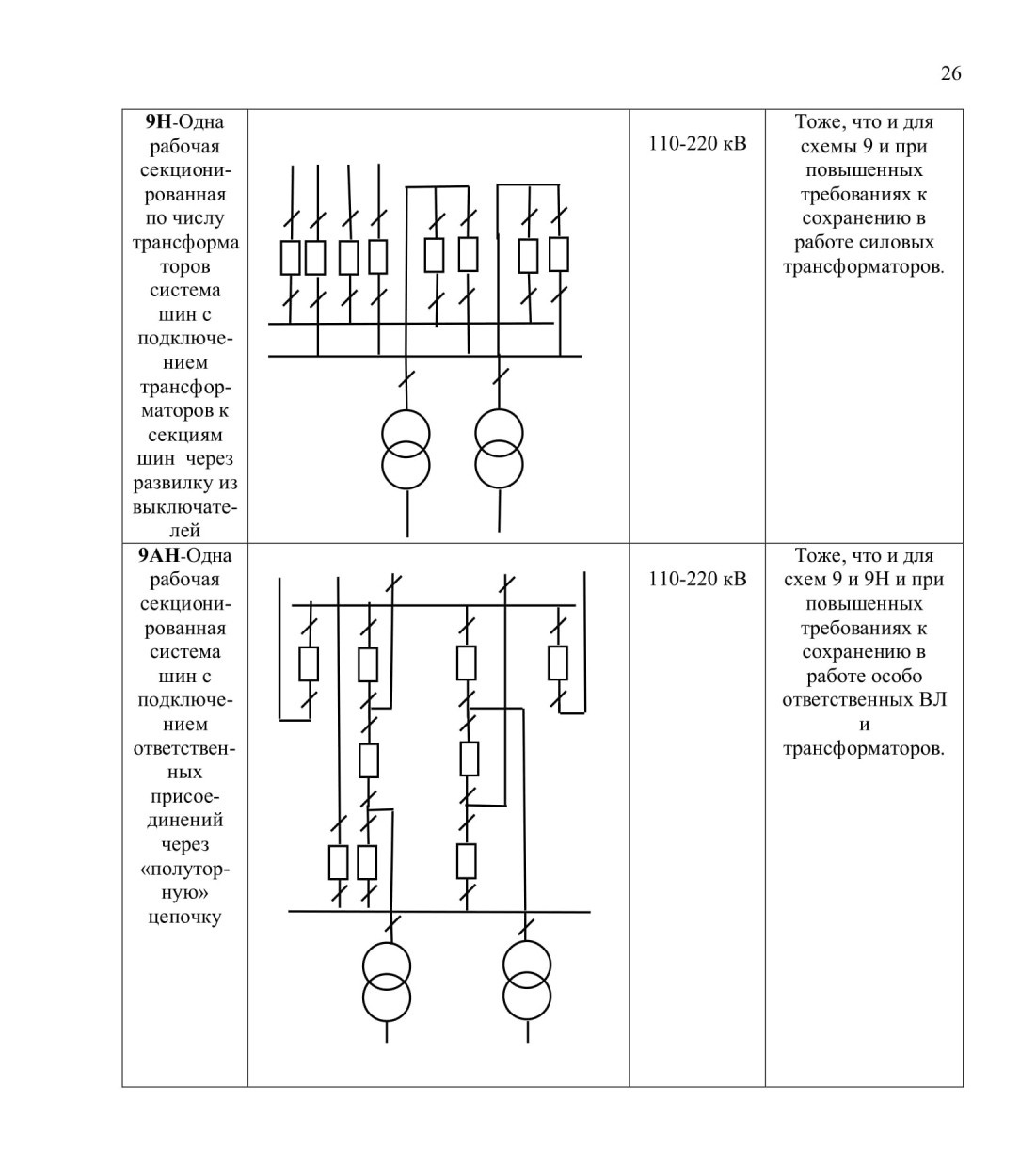

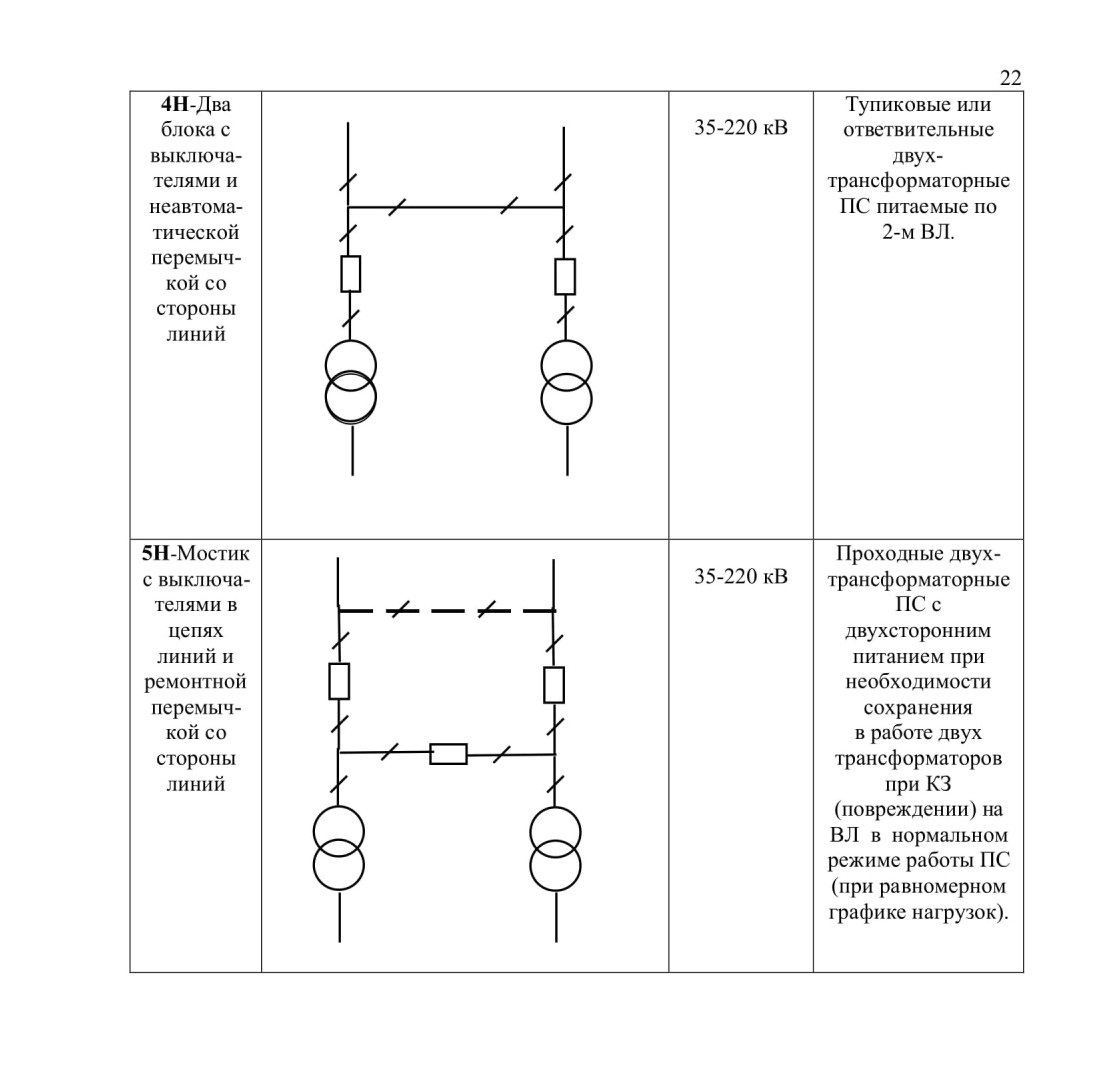

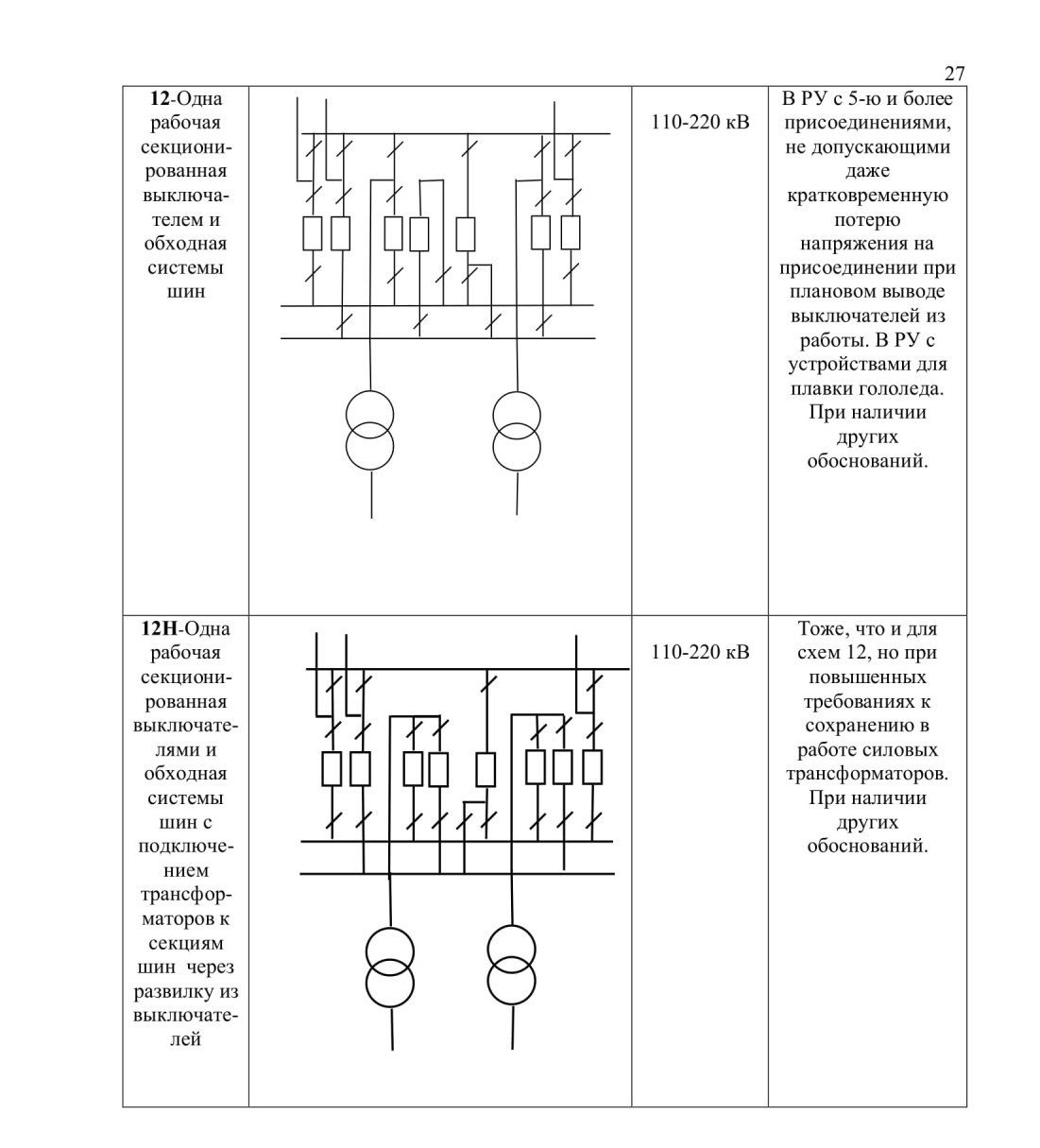

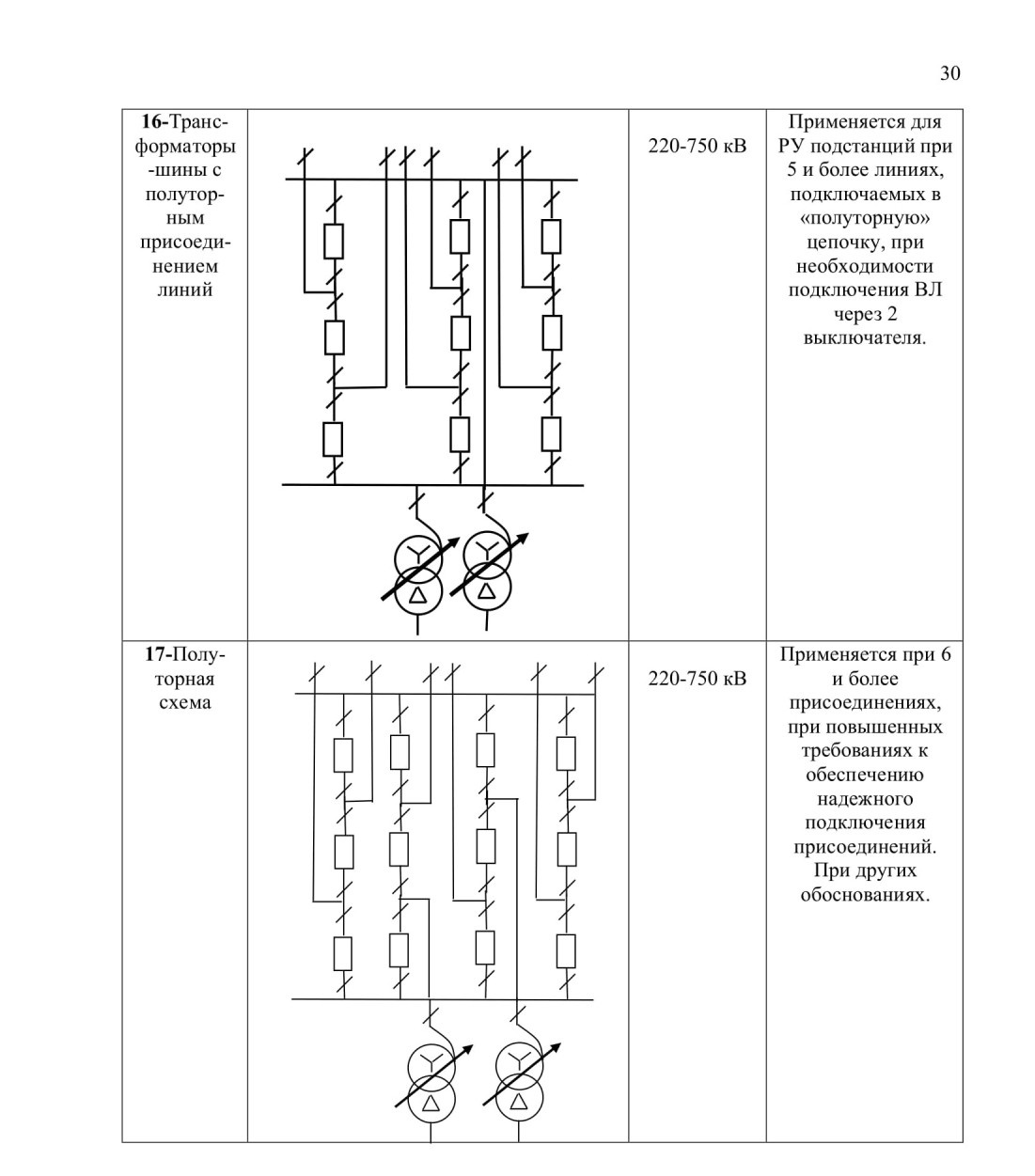

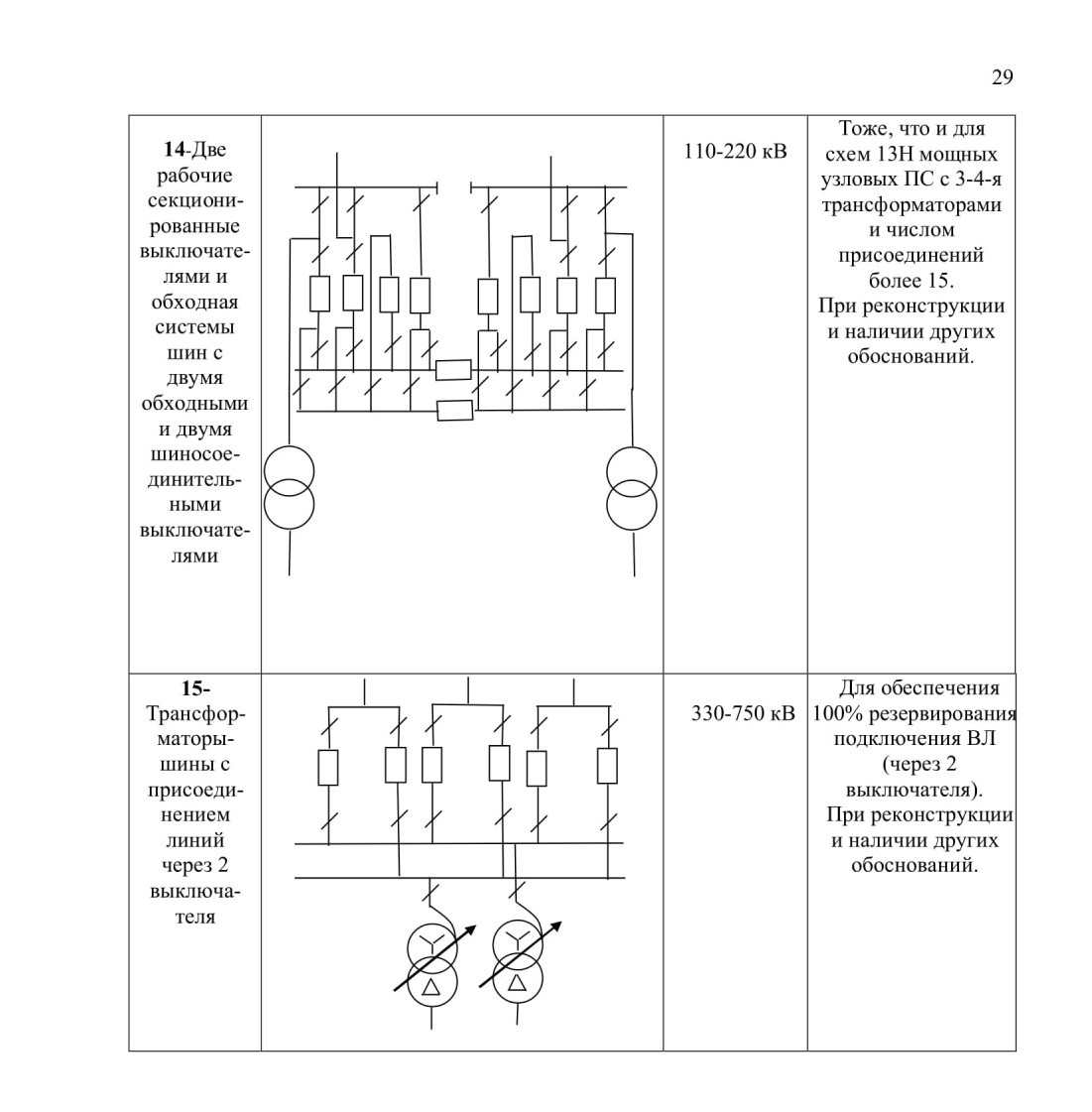

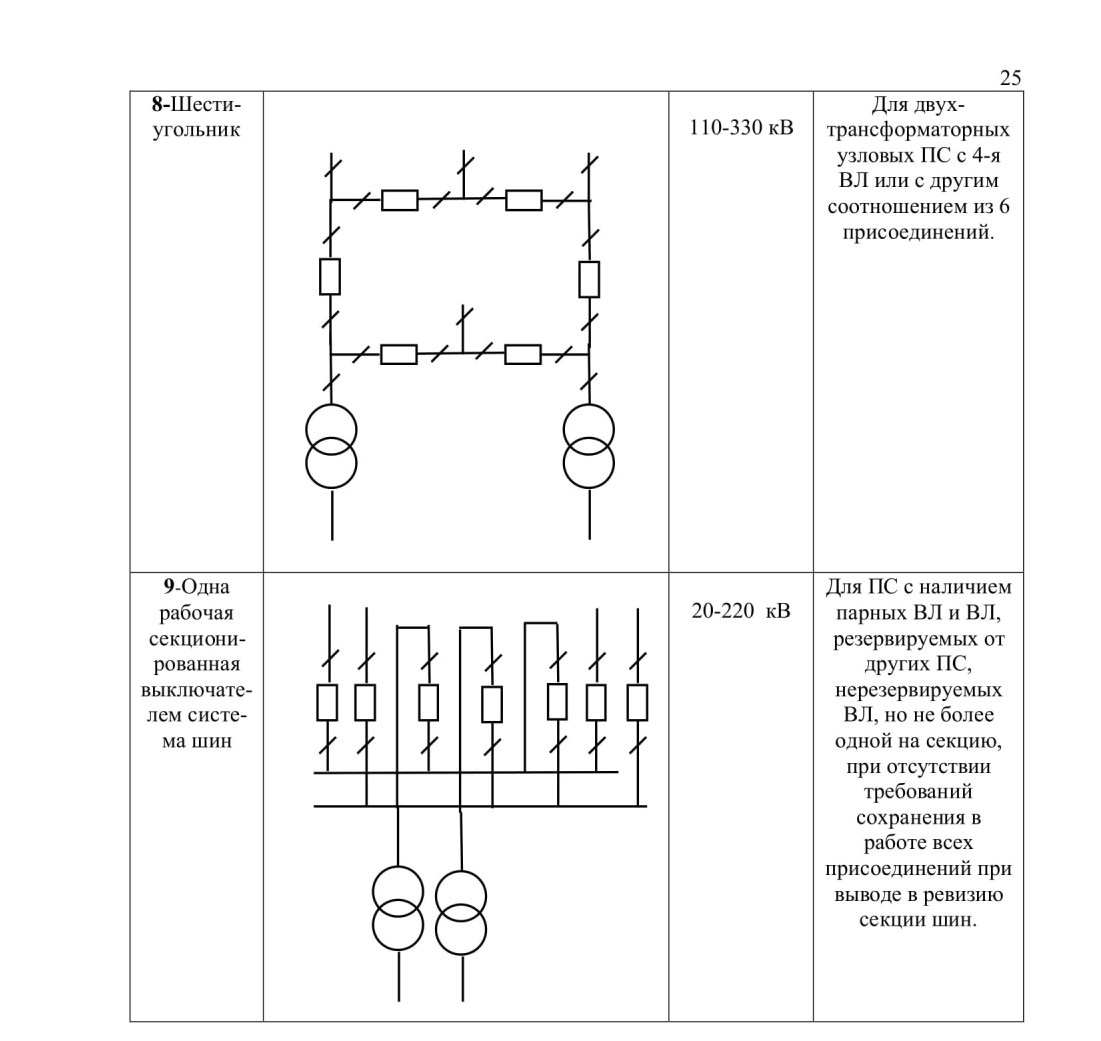

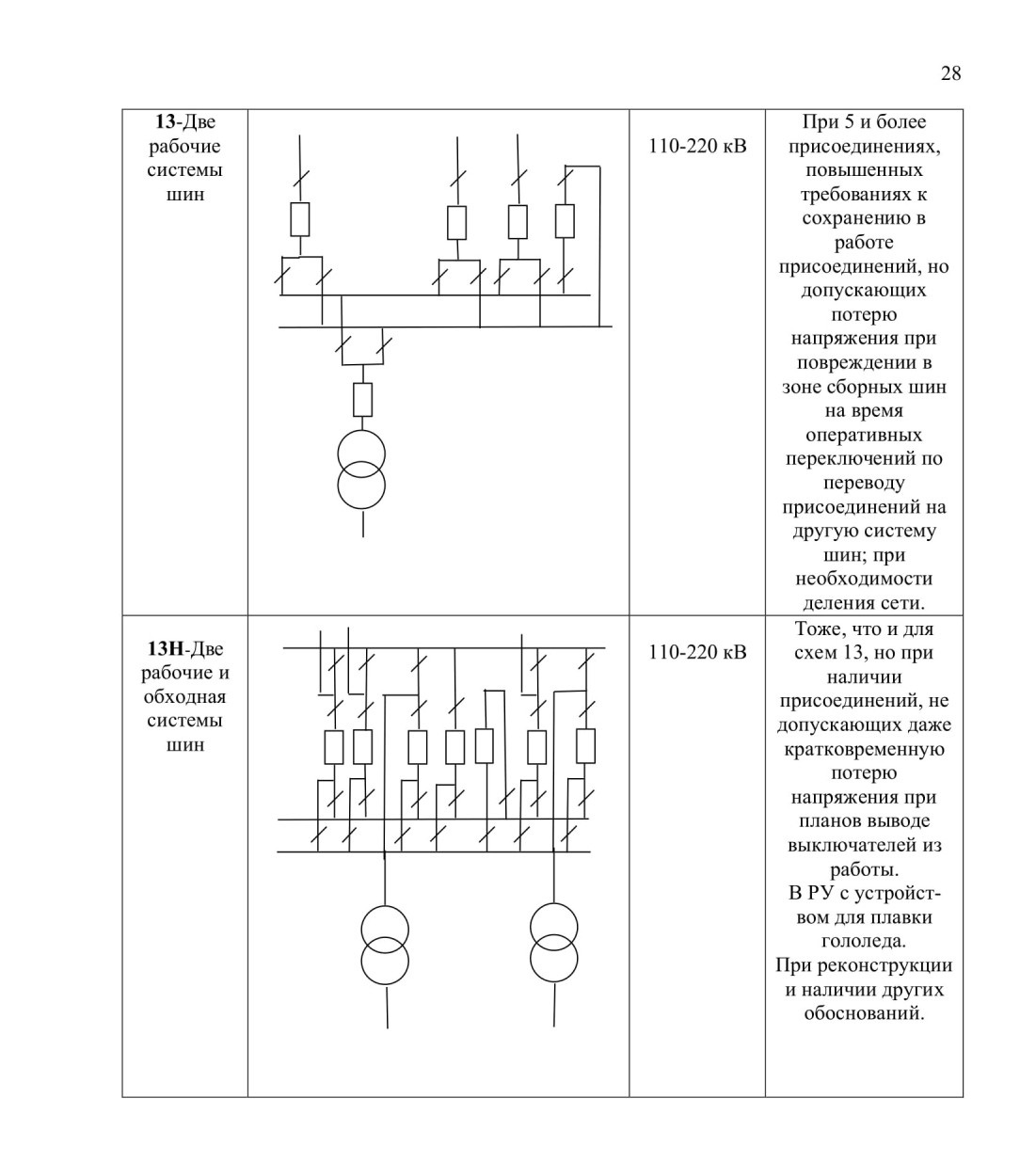

2 ПЕРЕЧЕНЬ ТИПОВЫХ СХЕМ ПО КЛАССАМ НАПРЯЖЕНИЯ 35-750 кВ И ОБЛАСТИ ИХ ПРИМЕНЕНИЯ (СХЕМЫ, РЕКОМЕНДУЕМЫЕ В ПЕРВУЮ ОЧЕРЕДЬ, ВЫДЕЛЕНЫ ТОЛСТЫМИ ЛИНИЯМИ)

3 ТИПОВЫЕ СХЕМЫ РУ 6-750 кВ

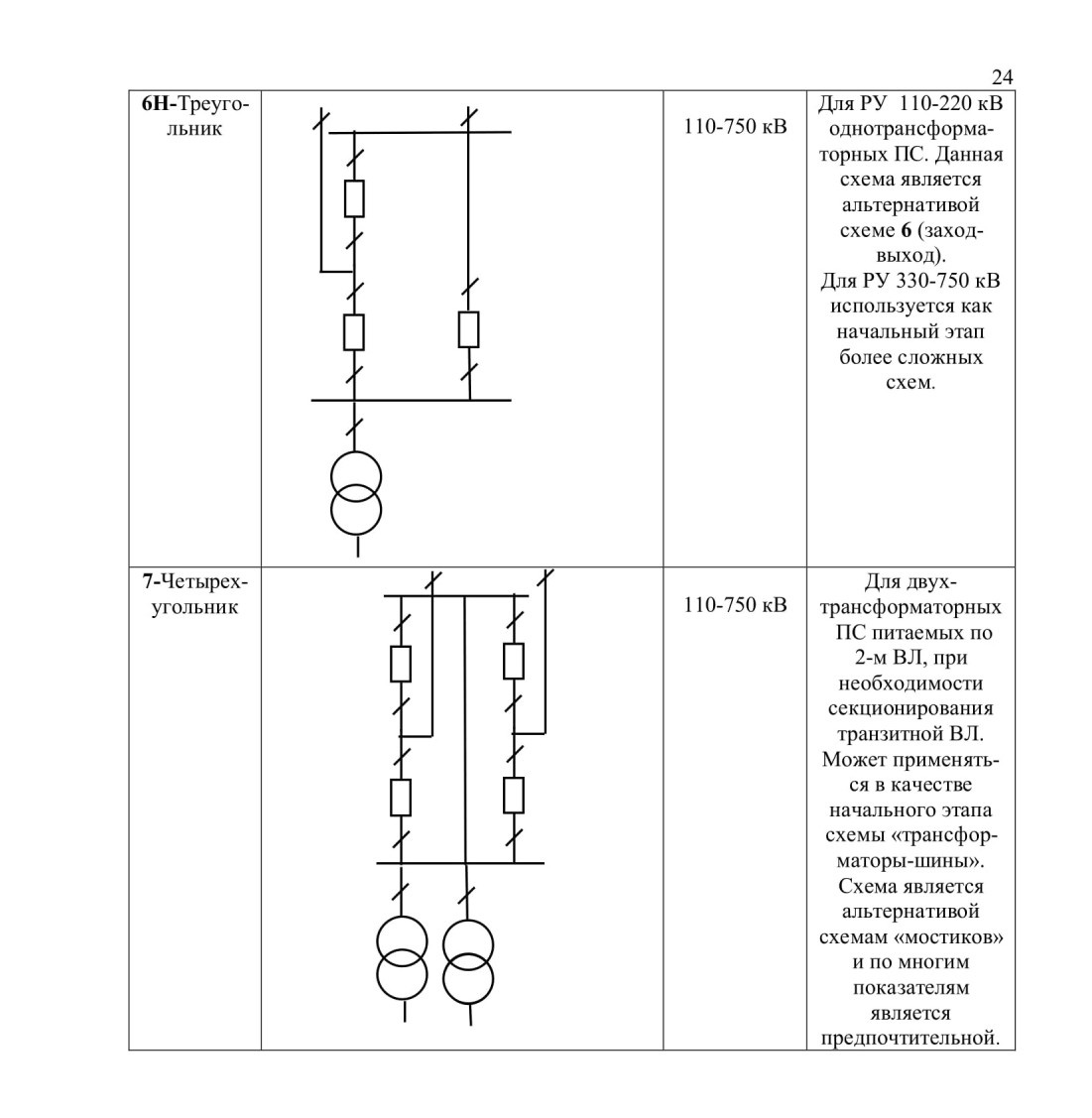

Ниже приведены типовые схемы РУ 10(6)-750 кВ, а также схемы подключения устройств компенсации реактивной мощности. В схемах количество присоединений принято условно.

3.1 Схемы распределительных устройств 35 кВ

№ п/п	Наименование схемы	Номер схемы	Номер страницы

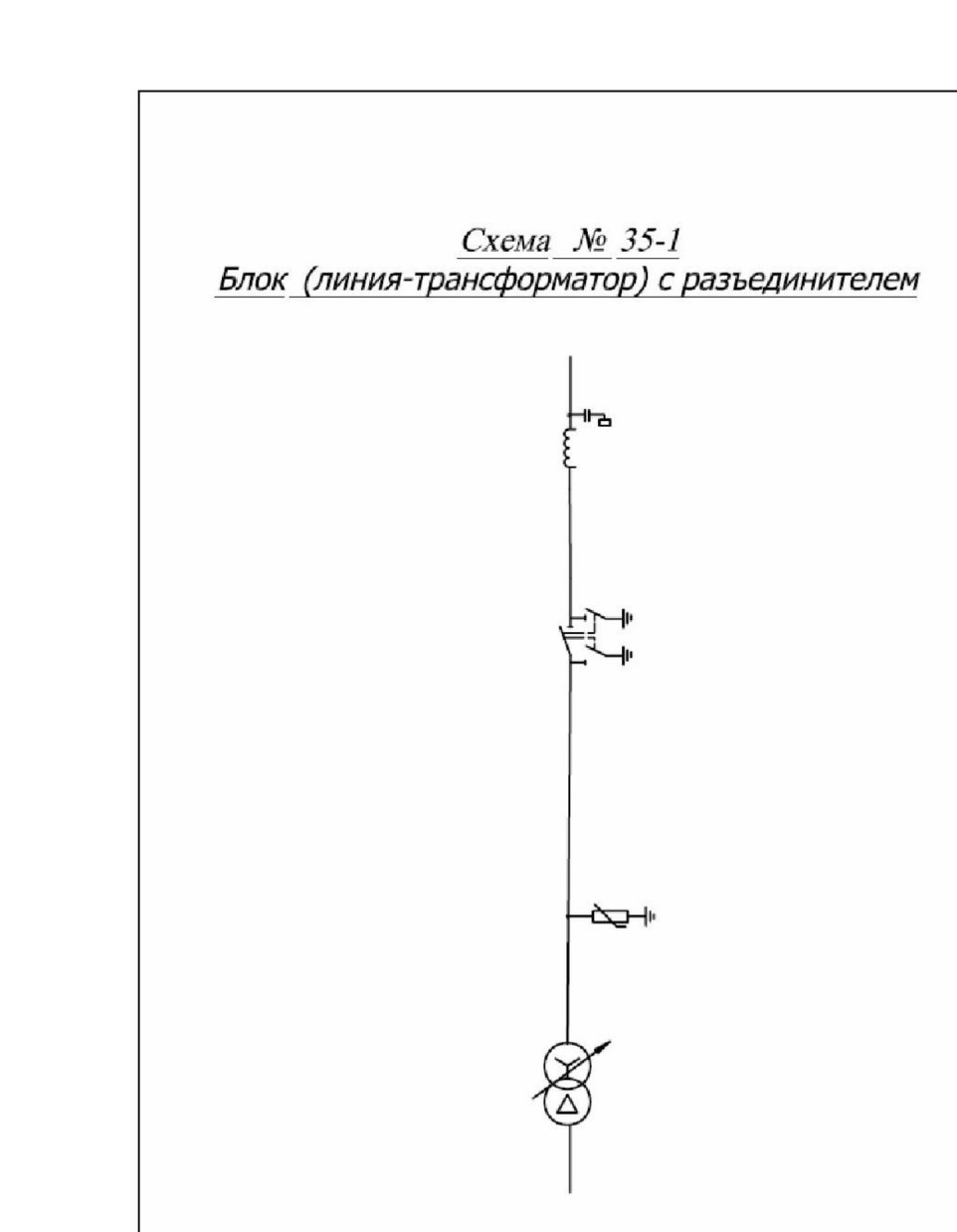

1	Блок (линия-трансформатор) с разъединителем	35-1
2	Блок (линия-трансформатор) с выключателем	35-3H
3	Два блока с выключателями и неавтоматической перемычкой со стороны линий	35-4Н
4	Мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линии	35-5Н

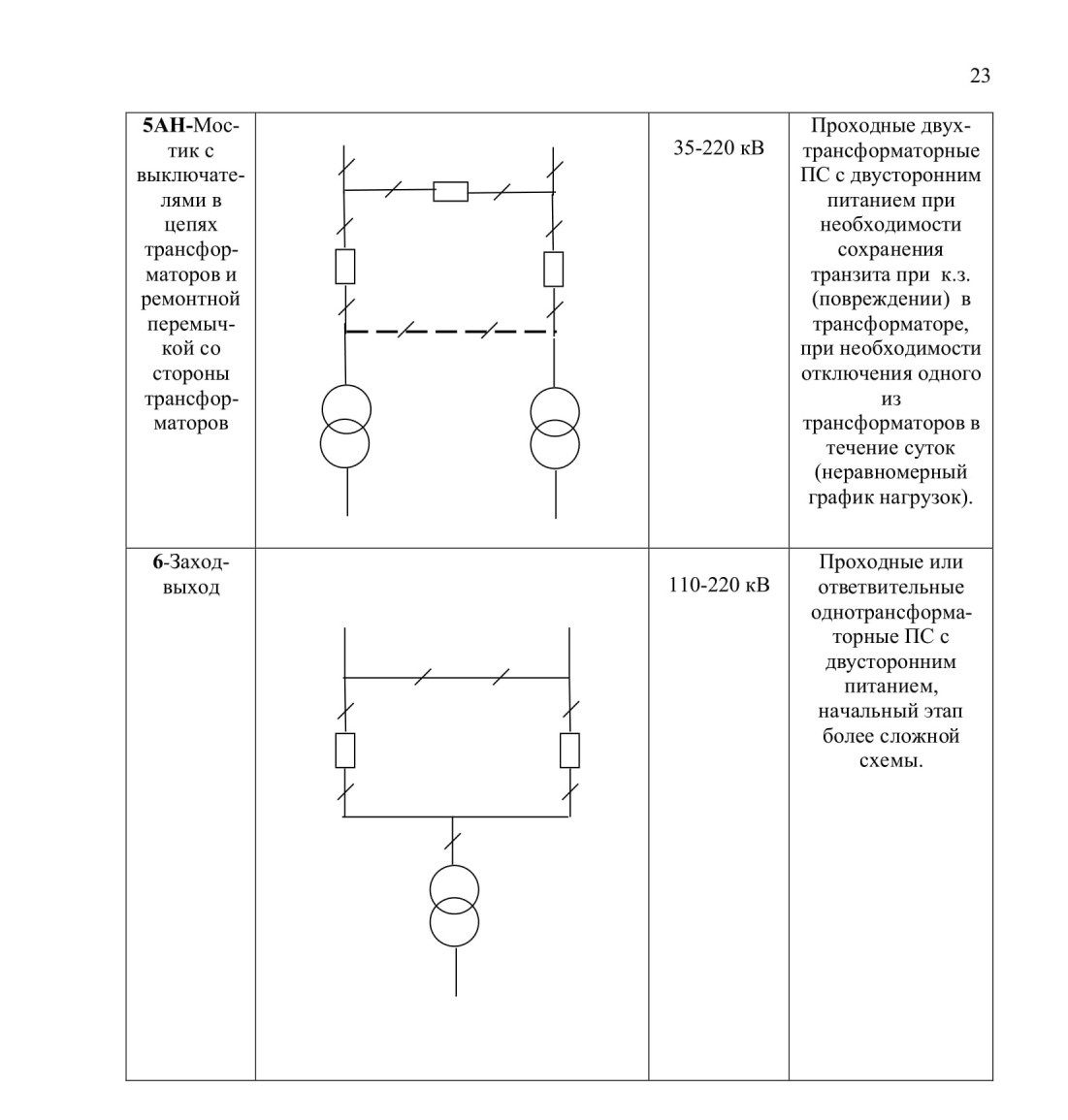

5	Мостик с выключателями в цепях трансформаторов и ремонтной перемычкой со стороны трансформаторов	35-5АН
6	Одна рабочая секционированная выключателем система шин	35-9

В РУ 35 кВ используются, как правило, встроенные трансформаторы тока. Применение выносных трансформаторов тока требует обоснования.

Схема № 35-3 Н Блок(линия-трансформатор) с выключателем
