СХЕМЫ ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ ПОДСТАНЦИЙ 35-750 КВ (2007 год) - часть 6

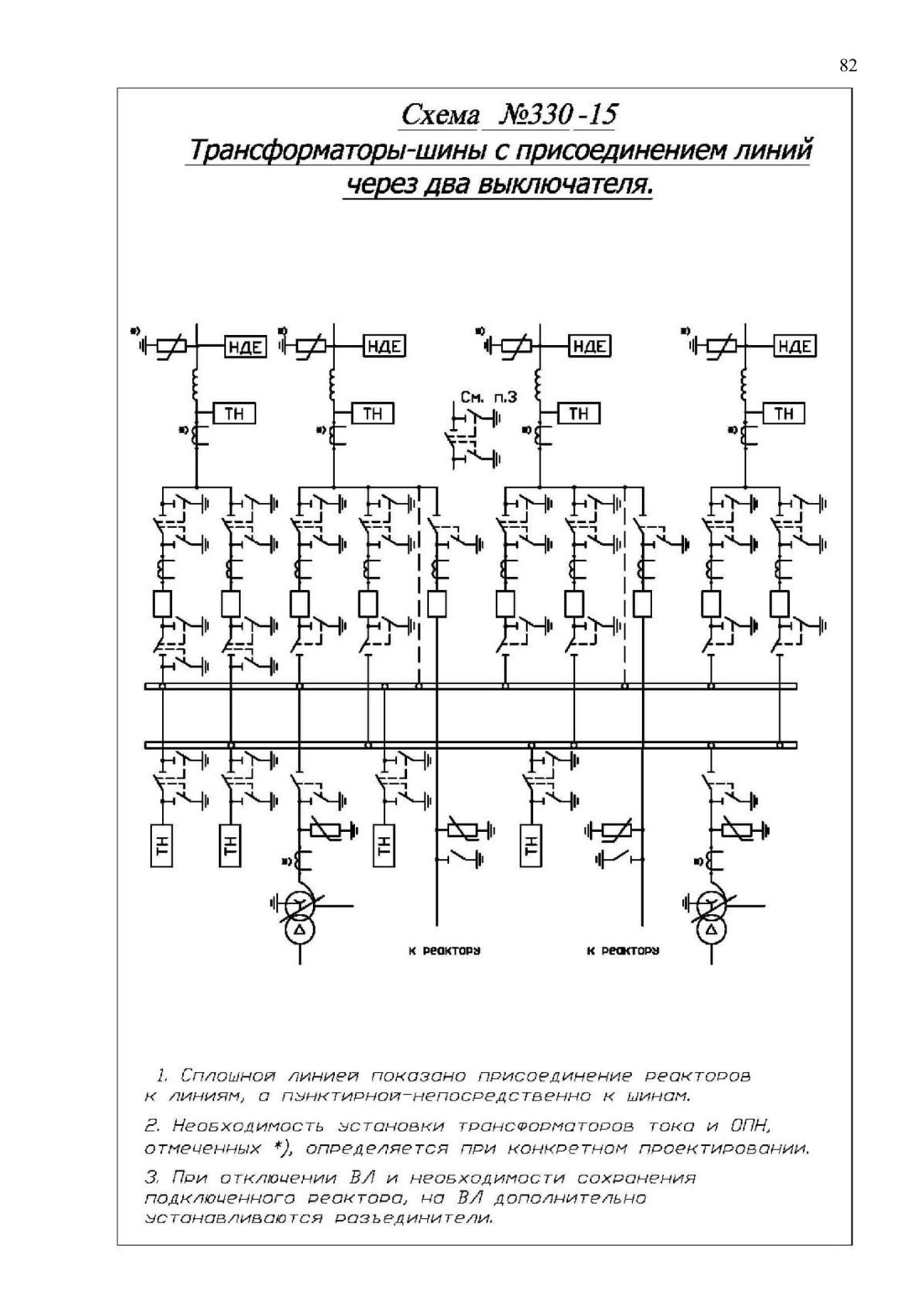

Схема №330-15 Трансформаторы-шины с присоединением линий через два выключателя.

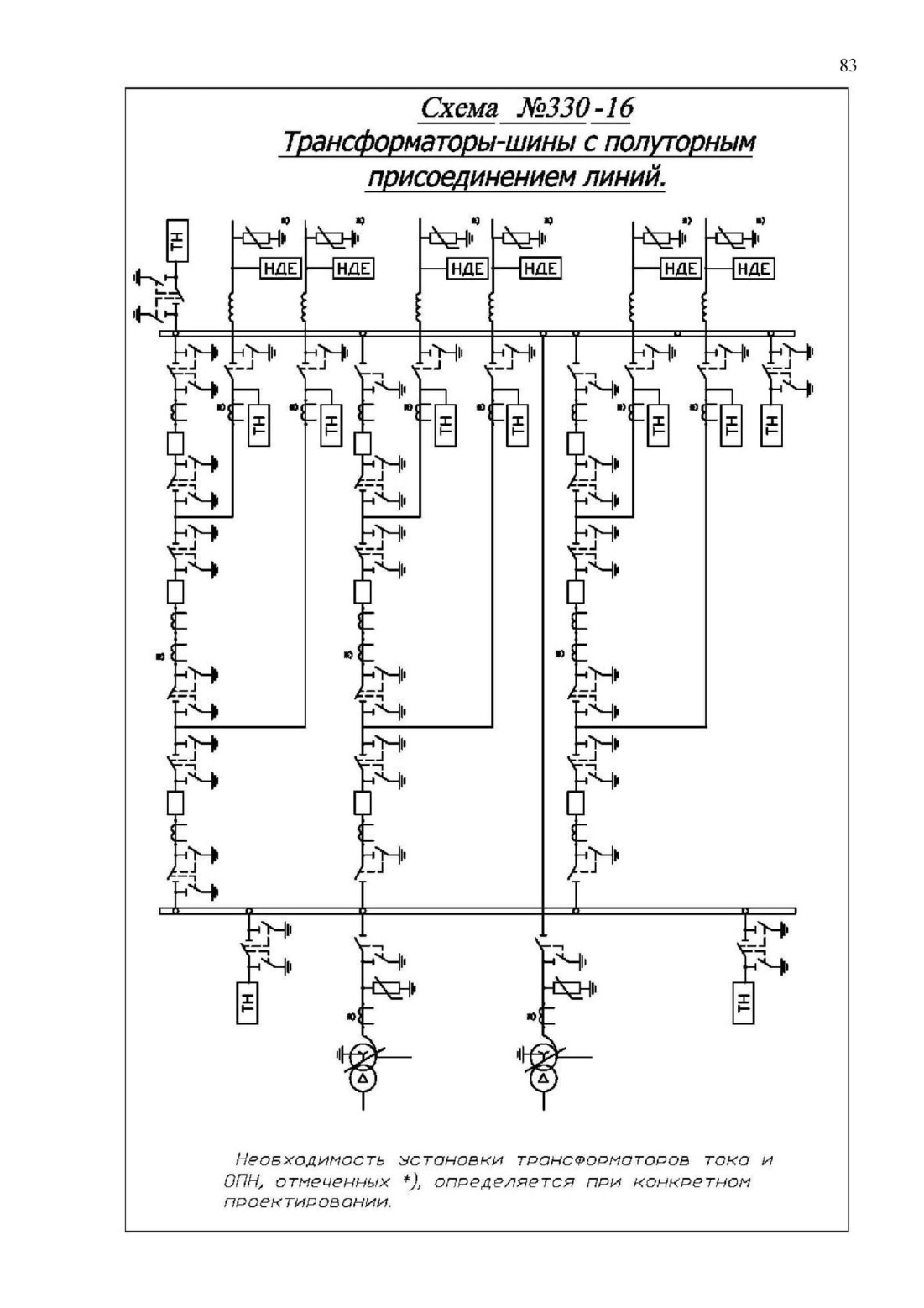

Схема №330-16 Трансформаторы-шины с полуторным присоединением линий.

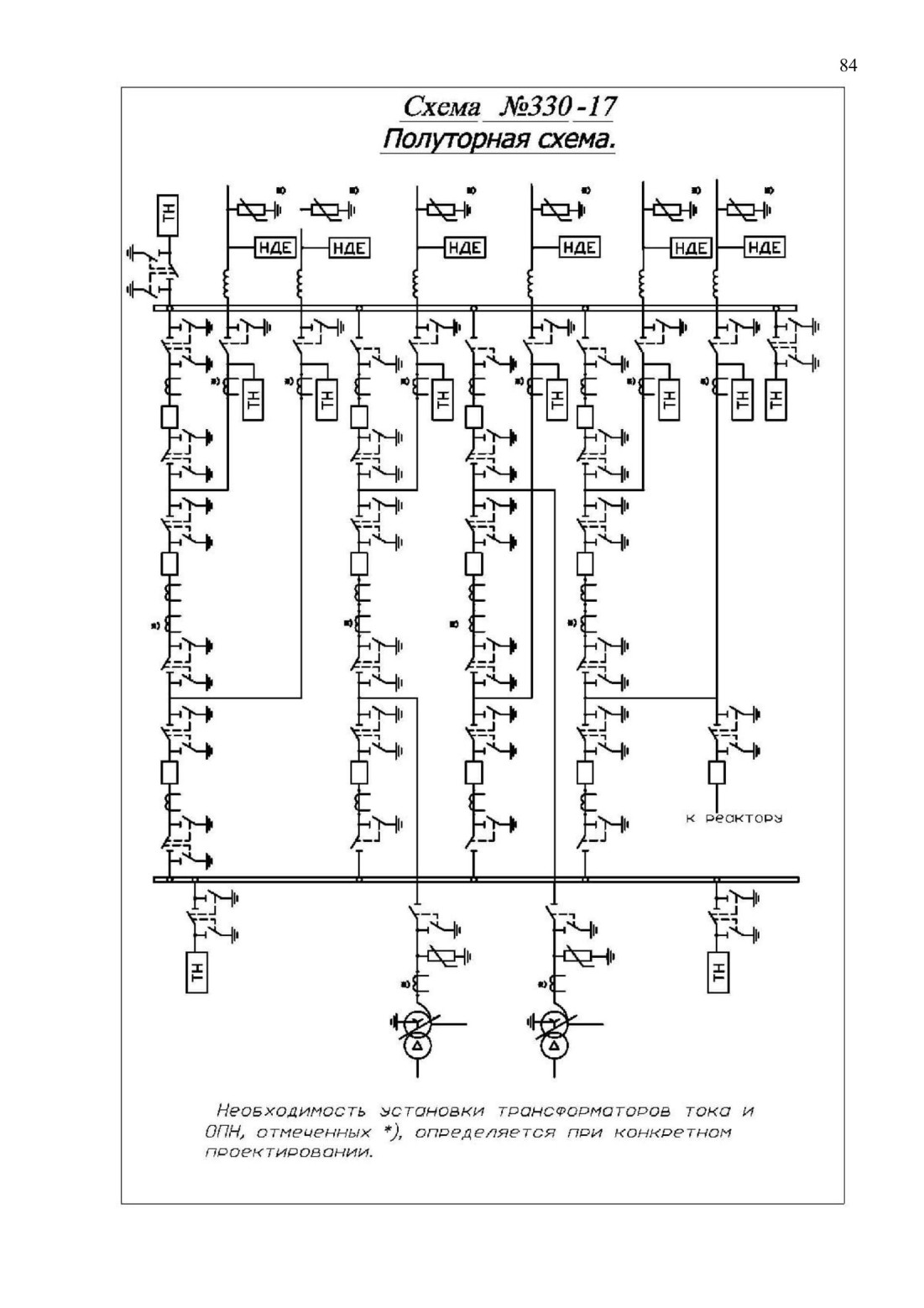

Схема №330-17 Полуторная схема.

3.5 Схемы распределительных устройств 500 кВ

№	Наименование схемы	Номер схемы
1	Блок (линия-трансформатор) с выключателем	500-ЗН

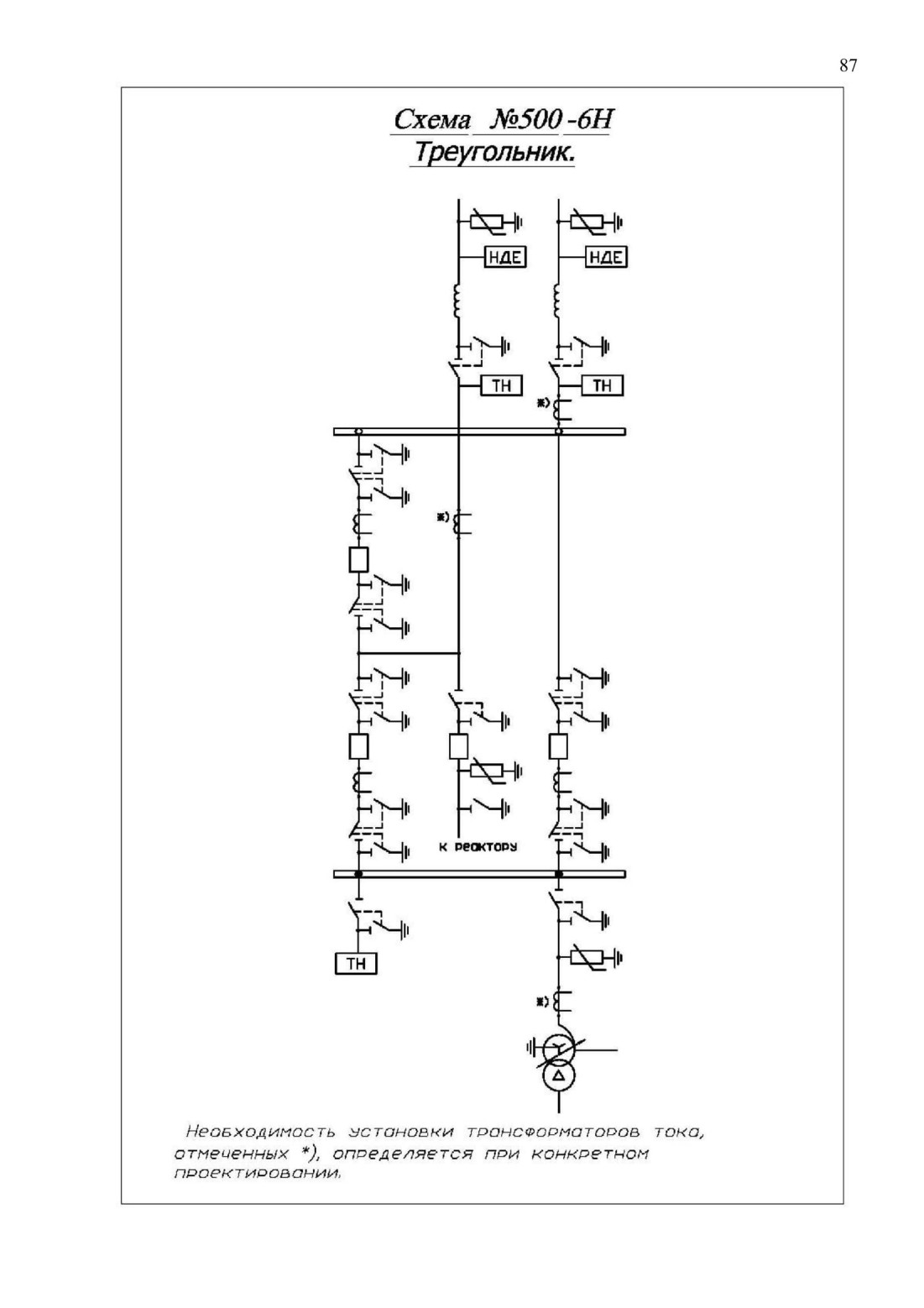

2	Треугольник	500-6Н
3	Четырехугольник	500-7
4	Трансформаторы-шины с присоединением линий через два выключателя	500-15
5	Трансформаторы-шины с полуторным присоединением линий	500-16
6	Полуторная схема	500-17

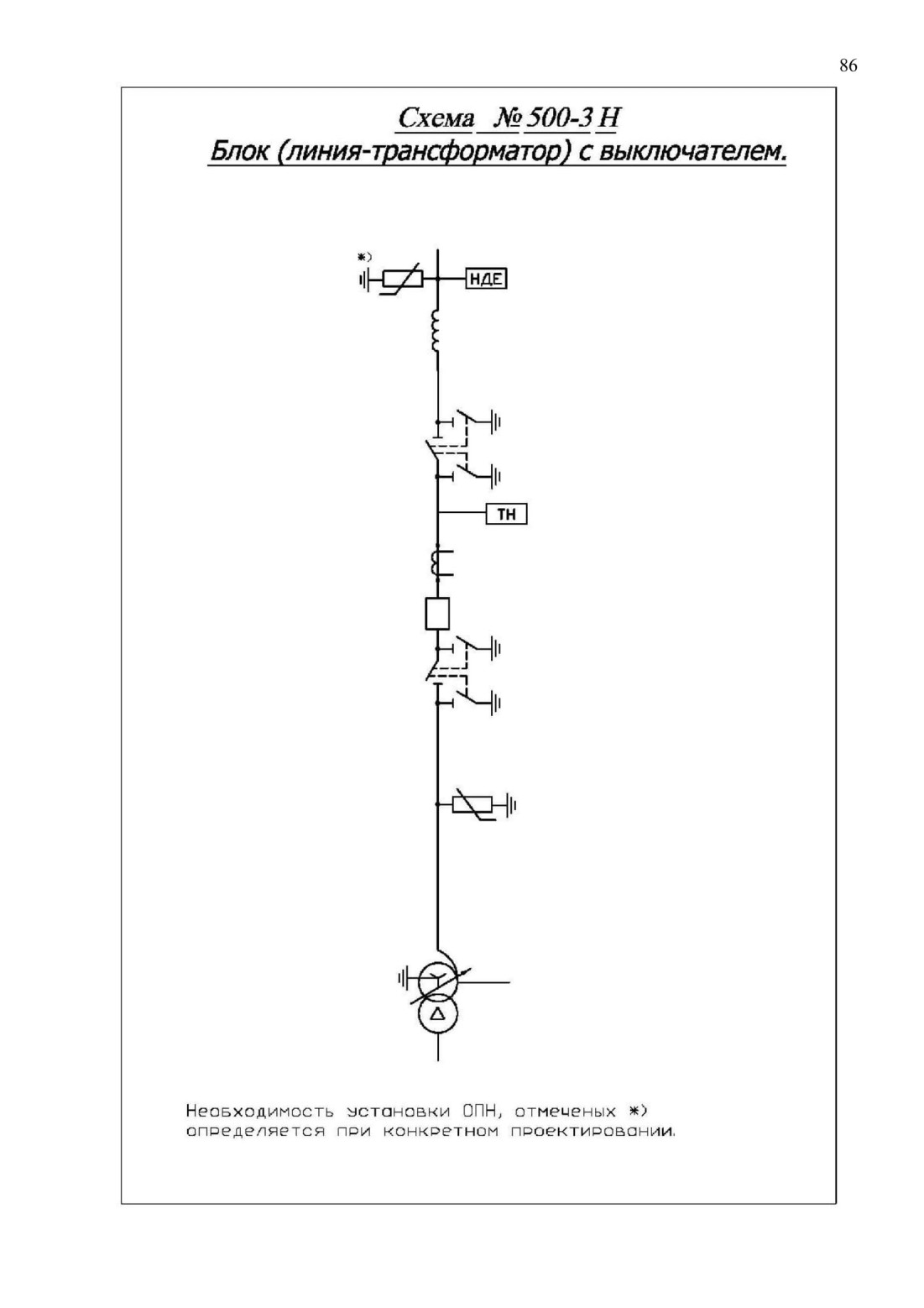

Схема № 500-3 Н Блок (линия-трансформатор) с выключателем.

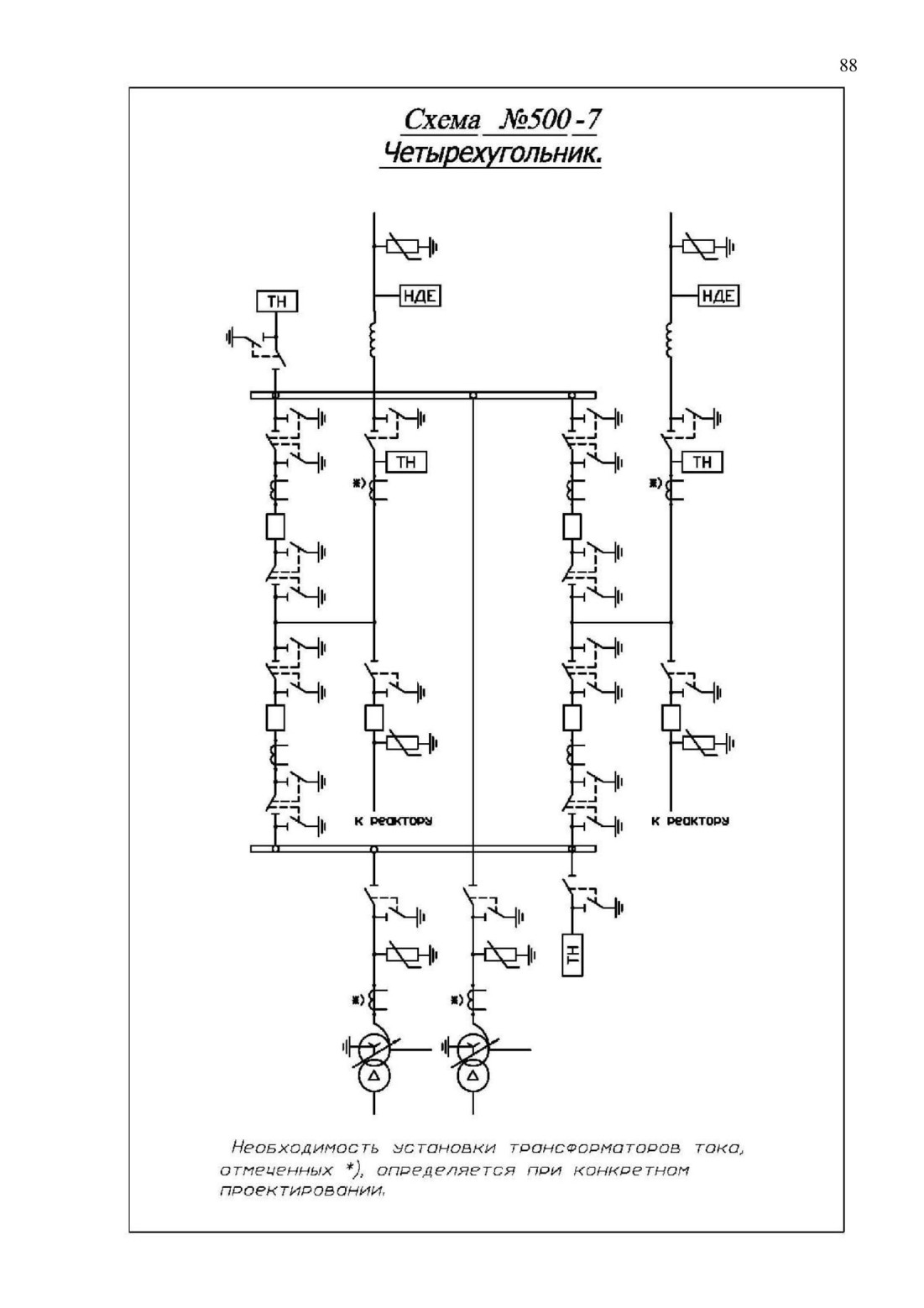

Схема №500-7 Четырехугольни

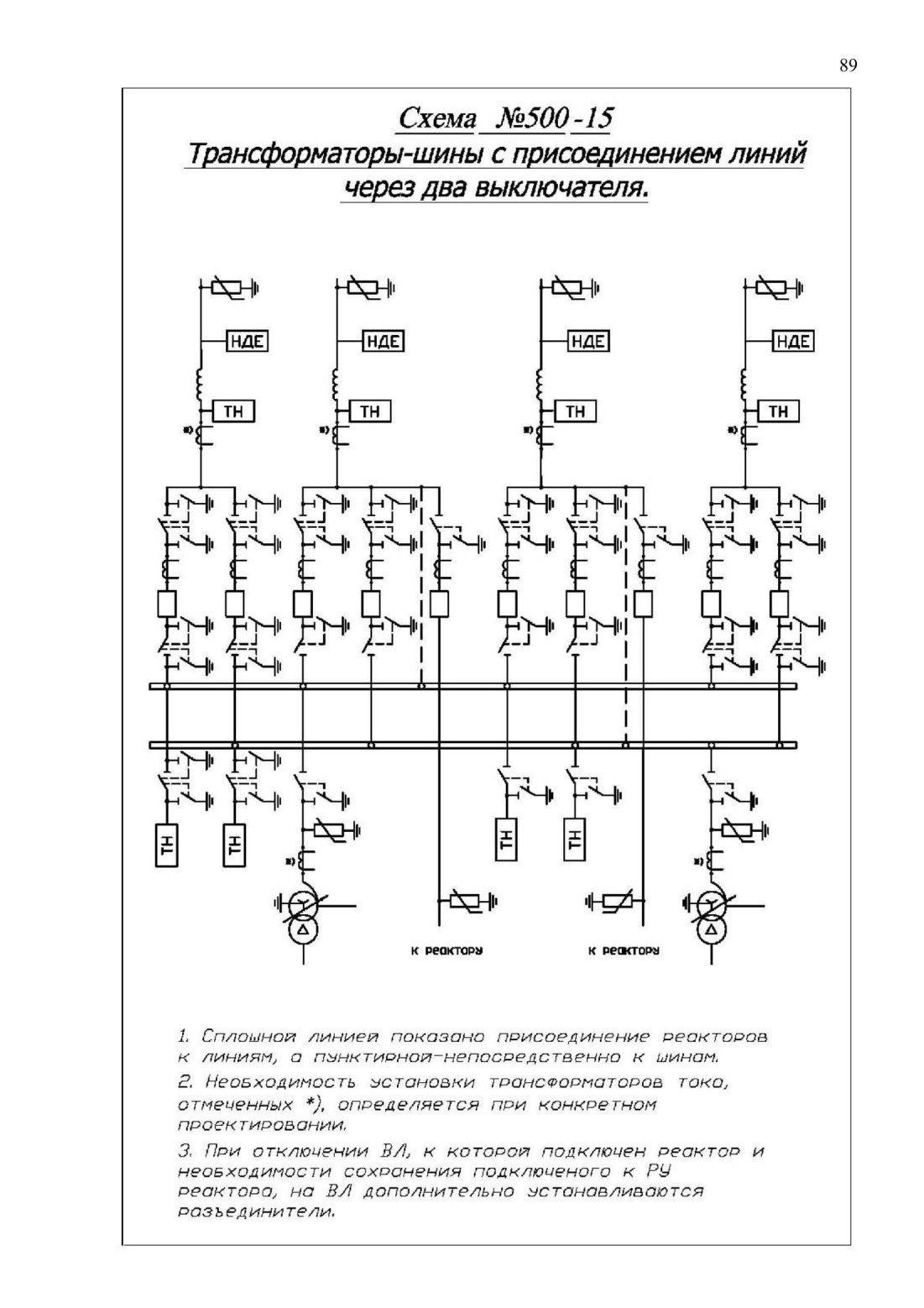

Схема №500-15 Трансформаторы-шины с присоединением линий через два выключателя.

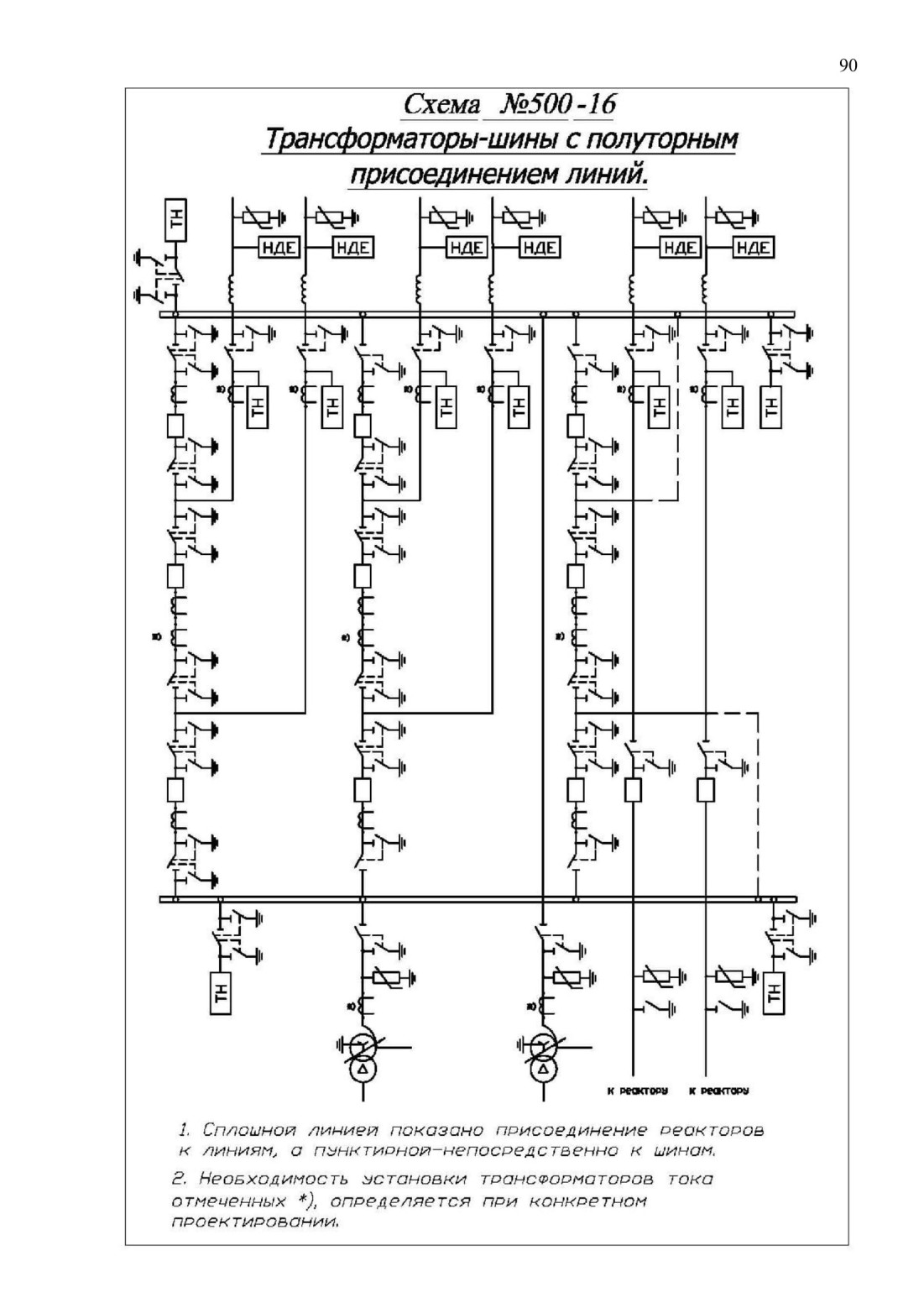

Схема №500-16 Трансформаторы-шины с полуторным присоединением линий.

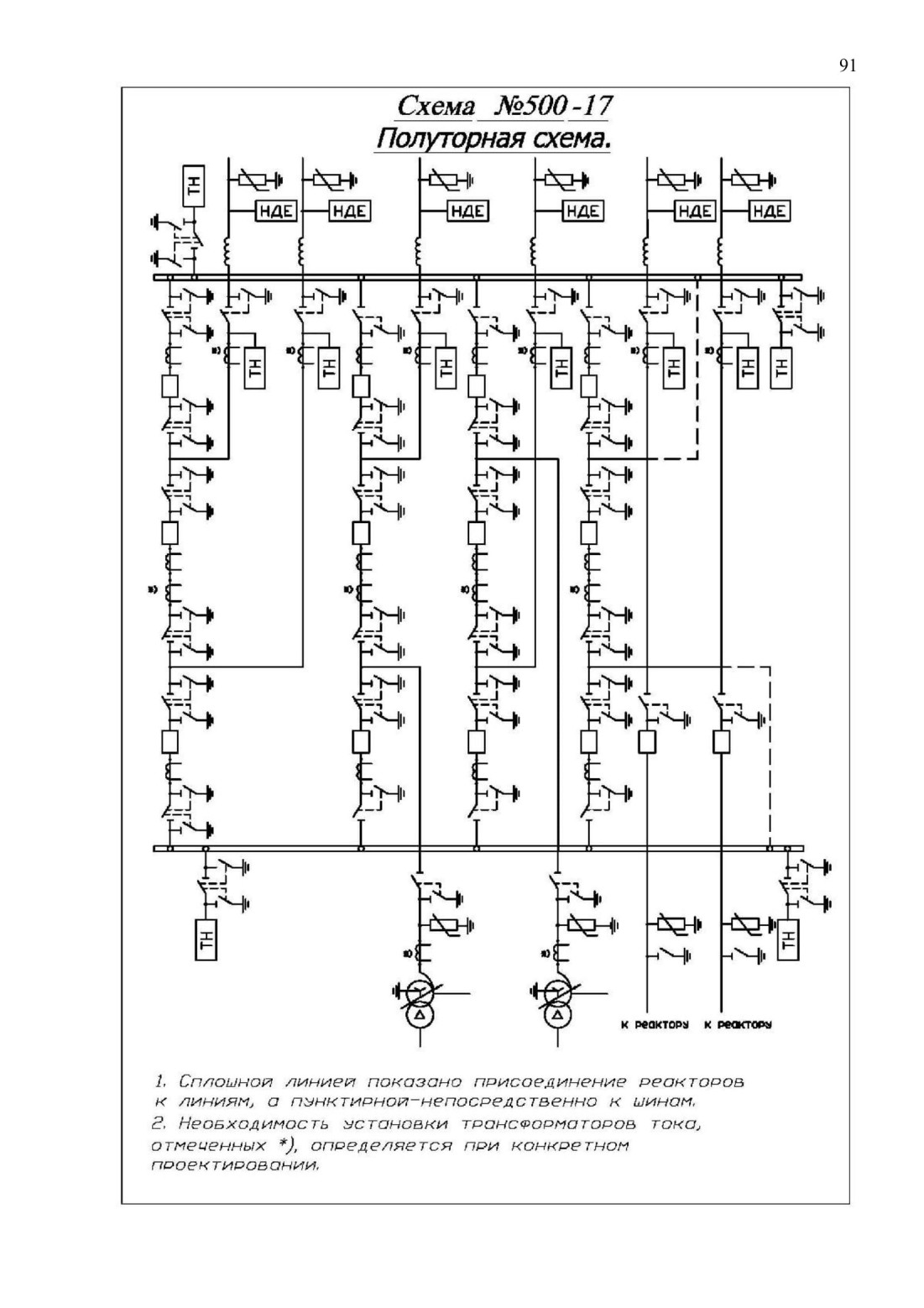

Схема №.500-17 Полуторная схема.

3.6 Схемы распределительных устройств 750 кВ

№	Наименование схемы	Номер схемы

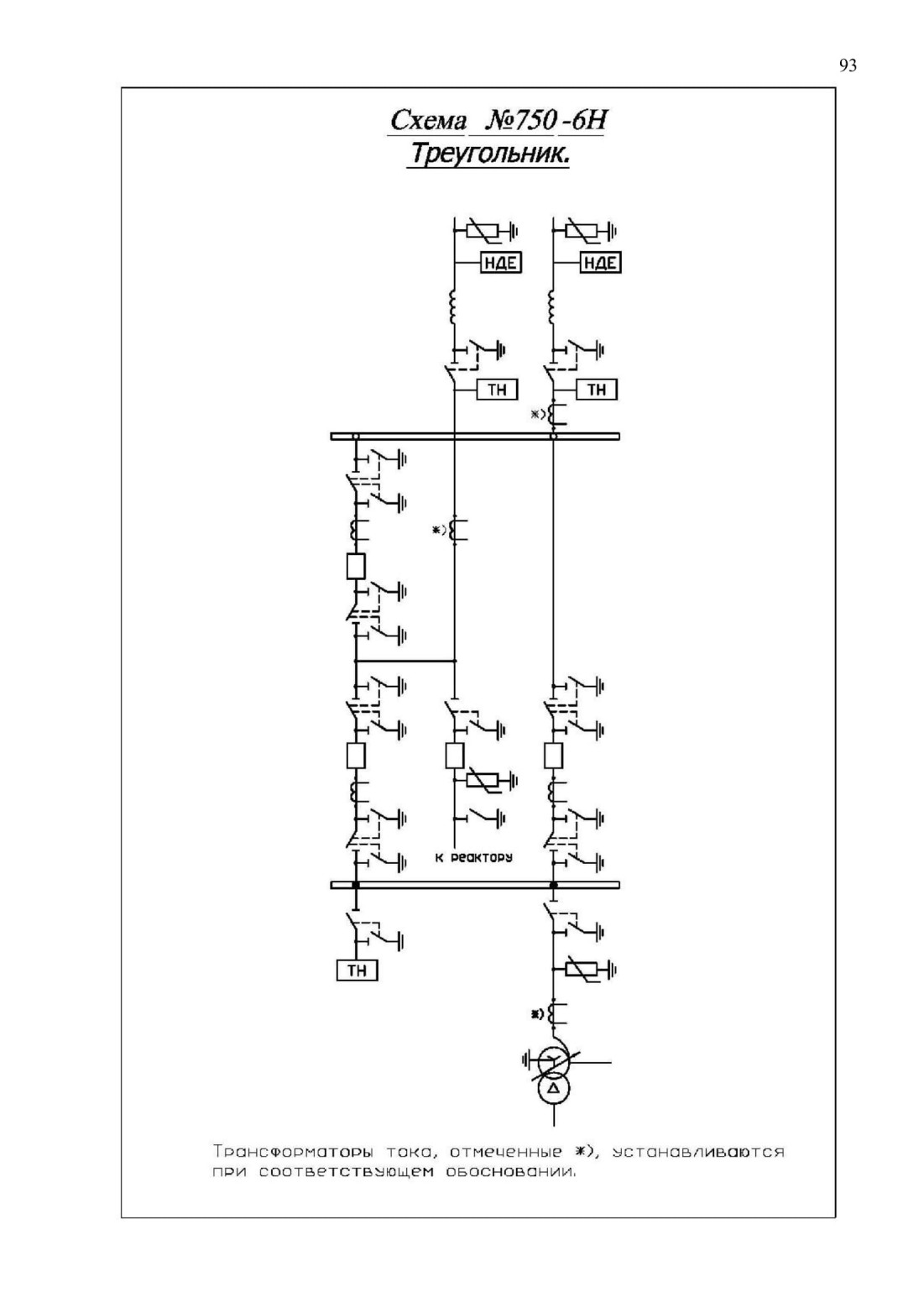

1	Треугольник	750-6Н
2	Четырехугольник	750-7
3	Трансформаторы-шины с присоединением линий через два выключателя	750-15
4	Трансформаторы-шины с полуторным присоединением линий	750-16
5	Полуторная схема	750-17

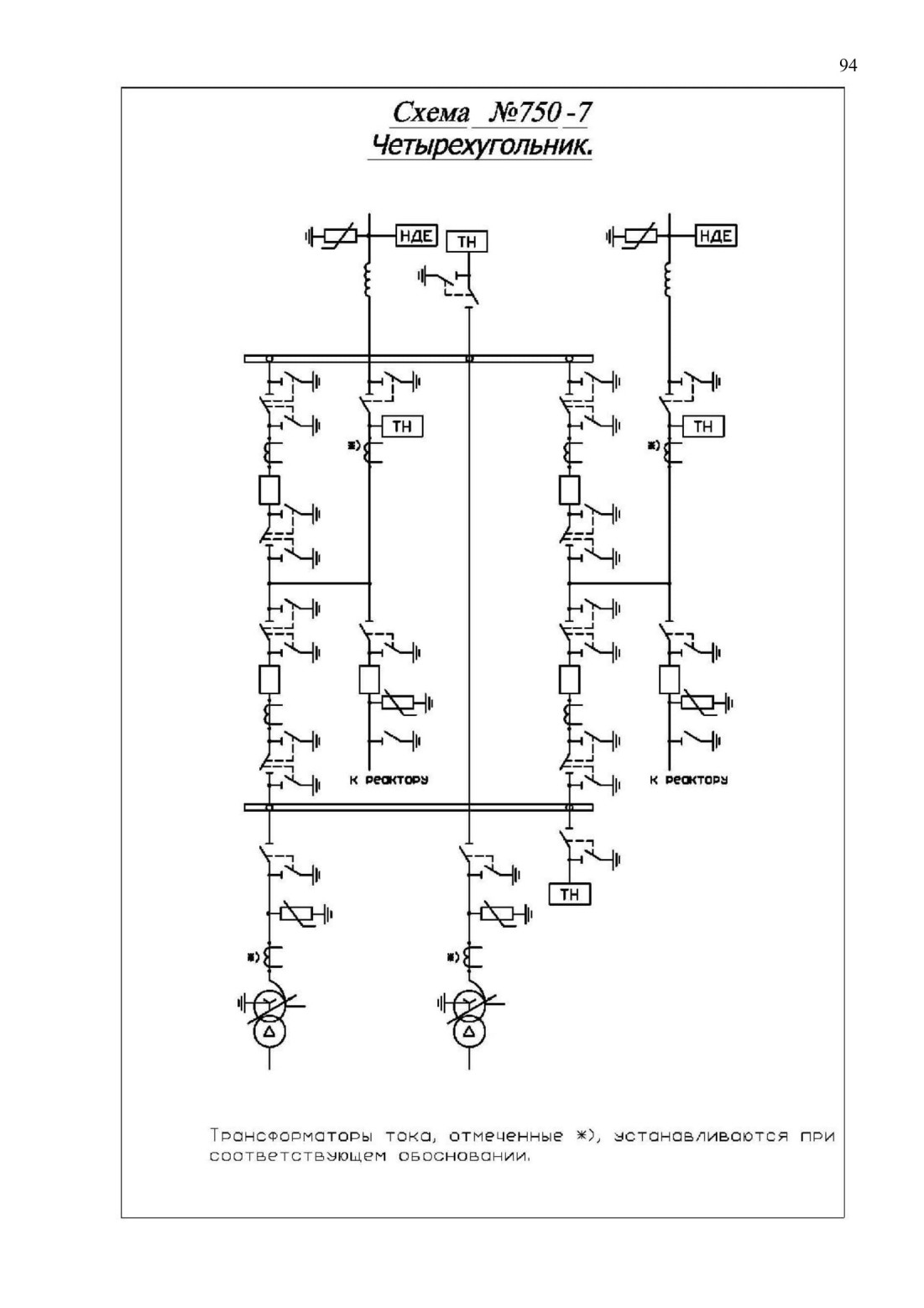

Схема №750-7 Четырехугольник.

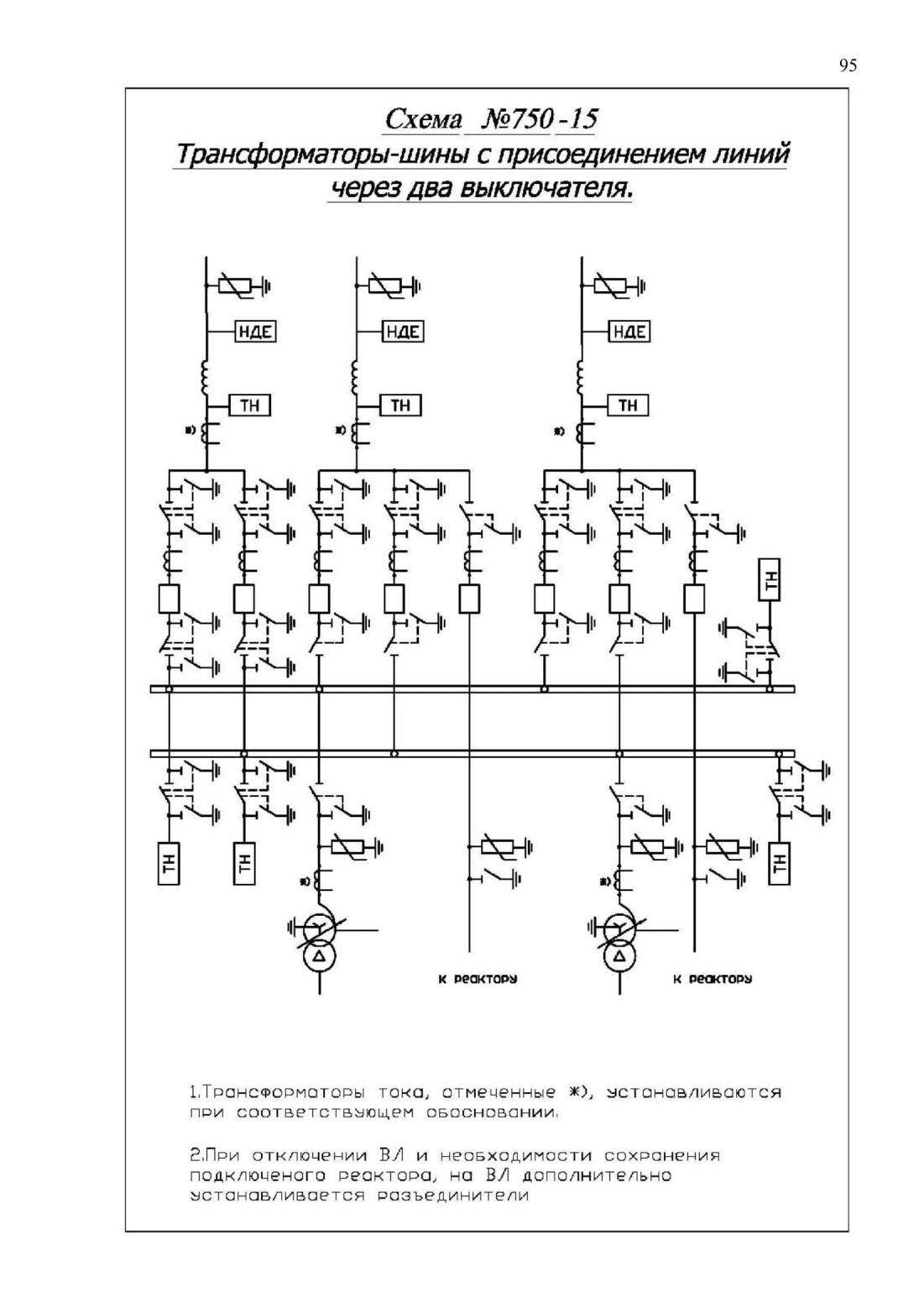

Схема №750-15 Трансформаторы-шины с присоединением линий через два выключателя.

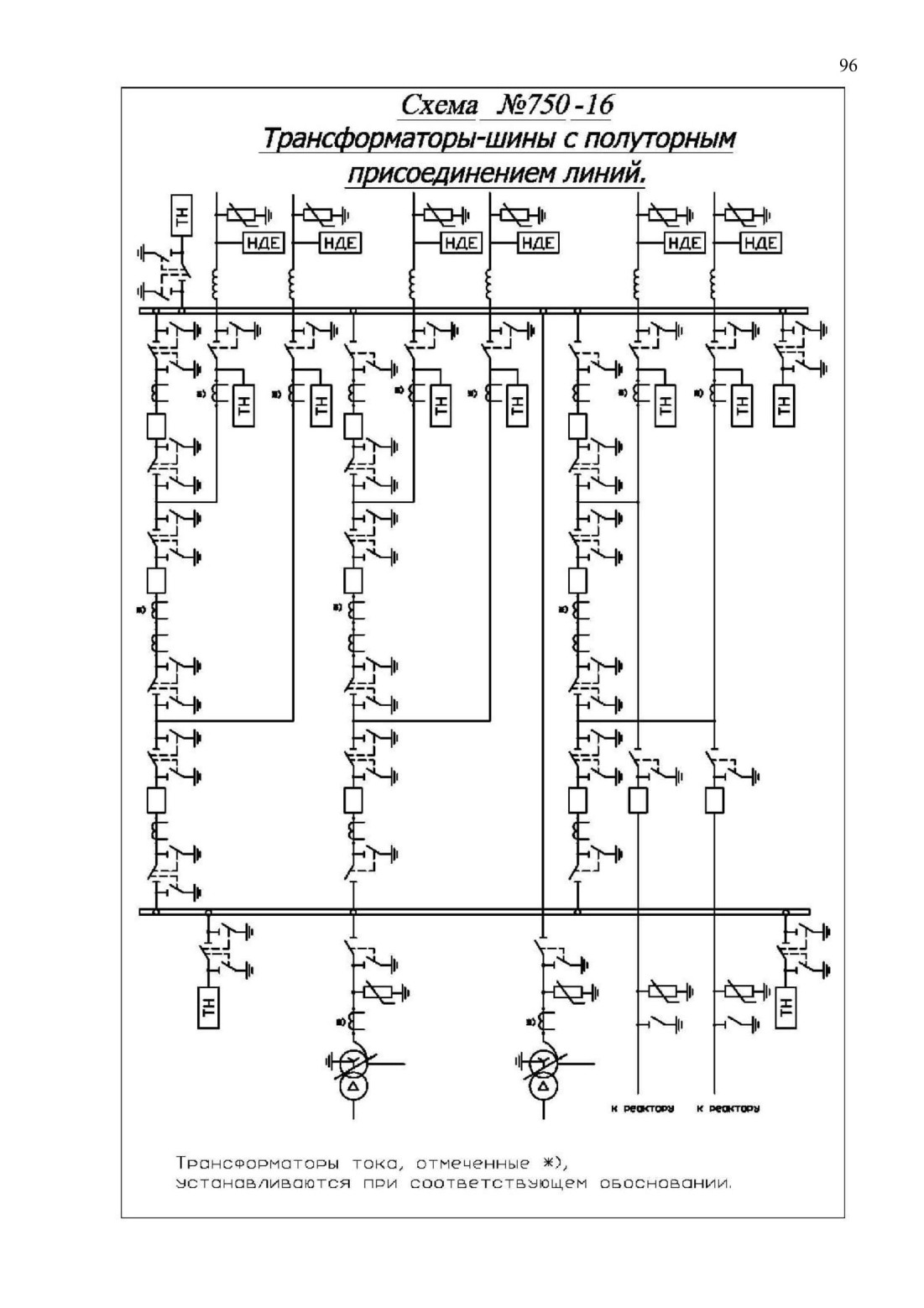

Схема №750-16 Трансформаторы-шины с полуторным присоединением линий.

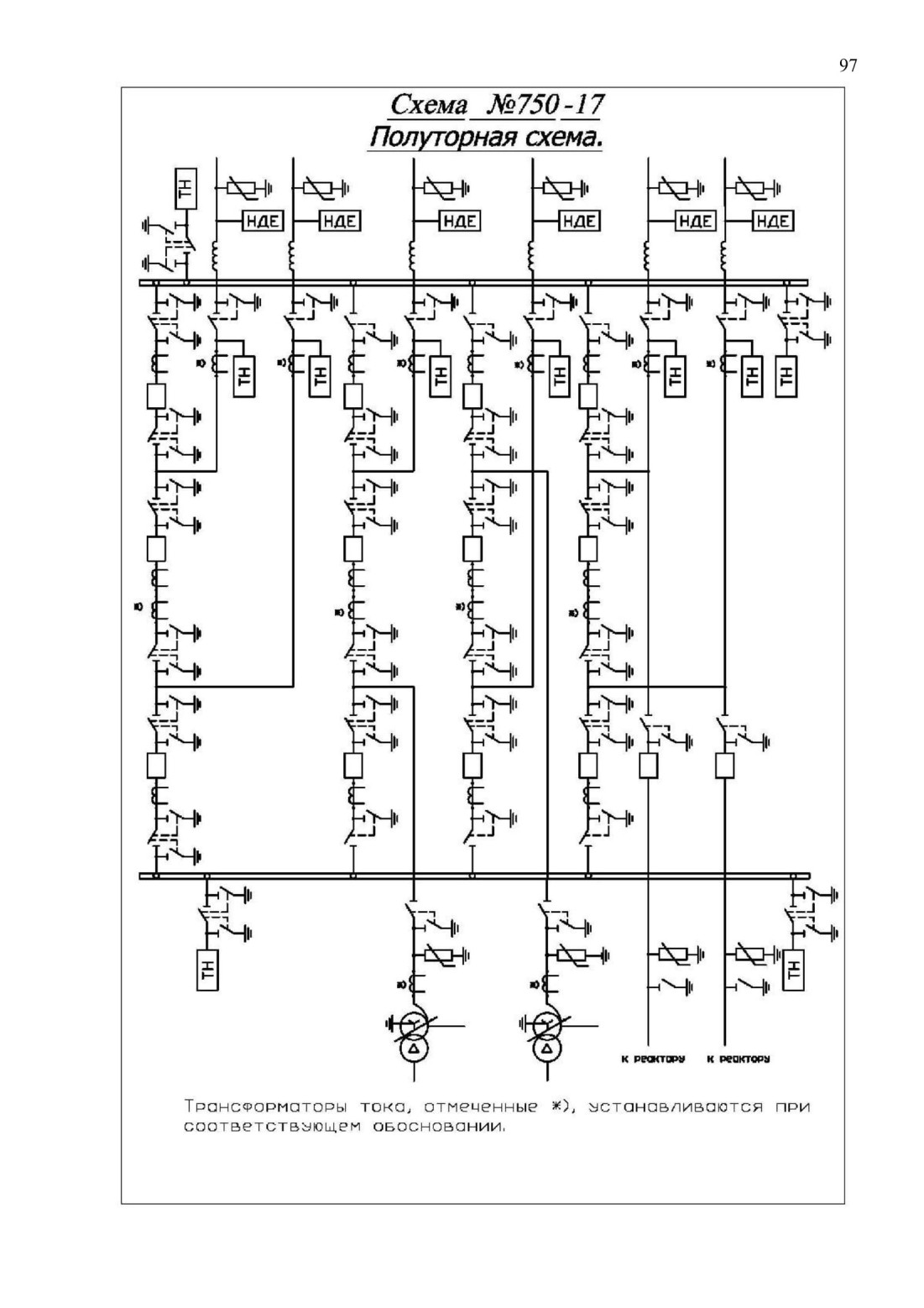

Схема №750-17 Полуторная схема.
