6.1. Основные условия

■ Перед началом работы определите максимальную и минимальную ширину, соответственно оборудуйте укладчик.

■ Процесс укладки согласуйте с работой других рабочих колонн, чтобы обеспечить постоянную загрузку укладчика смесью и исключить его слишком раннее движение по еще горячей смеси.

■ Подачу автомобилей со смесью организуйте так, чтобы загрузка укладчика была постоянной при возможно меньших простоях.

■ Договоритесь с руководством асфальтосмесительной установки (установок) о поставке смеси по графику.

■ Проверьте готовность укладчика к работе: уровень рабочих сред и топлива, функционирование электро- и гидрооборудования и т.п.

■ Чтобы снизить охлаждение горячей смеси, снимайте с нее тент только перед самой перегрузкой ее из автомобиля.

■ Скорость укладки сохраняйте, по возможности, постоянной. Если подача смеси ограничена, то лучше укладку производить медленно и равномерно, чем время от времени прерывать ее.

■ При длительных паузах между прибытием отдельных автомобилей и холодной погоде рекомендуется полностью использовать весь запас смеси, после чего поднять рабочий орган и очистить его. При возобновлении подвоза смеси поставьте его в рабочее положение и продолжите укладку.

■ Регулярно контролируйте состав и температуру смеси.

■ Во время укладки регулярно проверяйте толщину уложенного слоя, ровность его поверхности и высоту, чтобы можно было предотвратить дефекты.

■ При применении автоматики нивелирования необходимо убедиться, что датчики работают правильно.

■ Укладка вручную допустима только в исключительных случаях, например, на малых площадках или в углах, недоступных для укладчика.

■ При использовании катков для окончательного уплотнения необходимо учитывать укатываемую при этом площадь, температуру смеси,воздуха и основания,чтобы укатку можно было закончить до охлаждения смеси.

■ Движение транспорта должно открываться только тогда, когда температура смеси снизится до значений ниже 40°С, чтобы деформация слоя могла быть закончена.

■ Равномерную скорость укатки необходимо сохранять, по возможности, в течение всего ее процесса.

■ По возможности, не допускайте полного опустошения бункера из-за опасности подачи в шнековую камеру расслоенной смеси.

■ При связанных с условиями работы остановках отведите укладчик и зафиксируйте поперечный шов.

■ До минимума сокращайте подрегулировки рабочего органа.

■ При укладке слоев покрытия используйте, как правило, плавающий режим рабочего органа, т.е. без автоматики нивелирования, если к тому нет каких-либо ограничений.

6.1.1. Регулировка толщины слоя

Так как на характеристики укладки влияют многочисленные факторы, до сих пор не удалось найти зависимость, с помощью которой можно было бы получить точное значение установки цилиндров нивелирования при требуемой толщине слоя.

Для раздвижных рабочих органов существует общее правило, согласно которому сумма толщины укладки в сантиметрах и значения, составляющего от 50 до 100% этой толщины, должна быть примерно равна установке на шкале нивелирования на укладчике. Эта установка должна быть проверена после первых метров укладки и, если необходимо, скорректирована.

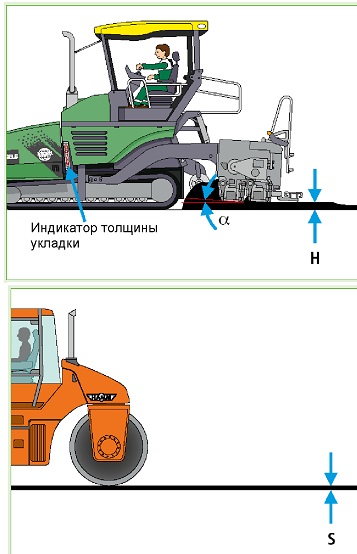

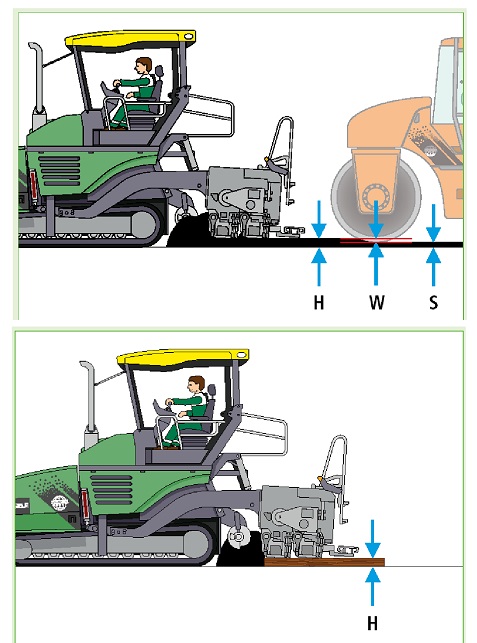

Н = Толщина укладки

S = Заданная толщина слоя

W = Просадка слоя в результате укатки

Так как рабочий орган осуществляет только предварительное уплотнение, а окончательное, как правило,производится затем катком, при расчете толщины укладки необходимо учитывать просадку W, т.е. разность между значениями Н и S.
Учитывая, что при плавающем режиме рабочий орган после прохода укладчиком определенного расстояния опустился бы, пока не будет достигнута толщина укладки, установите его сразу на этот уровень. Для этого можно использовать деревянные брусья или равномерно распределенную смесь.

Угол атаки а устанавливается цилиндрами нивелирования при нормальном положении тяговых планок на толщину укладки Н + (от 50 до 100%). При начале движения следует сразу же проверить эту толщину, чтобы своевременно внести возможные коррекции в настройку цилиндров.

После проходов катка должно быть проверено, лежит ли поверхность слоя на требуемом уровне. Если нет, коррекцию требуется повторять, пока уровень поверхности не будет отвечать требованиям.

6.1.2. Влияние погодных воздействий на укладку асфальтобетона

В большинстве случаев жесткие сроки строительства позволяют учитывать влияние погоды лишь в незначительной мере. Но при укладке горячей асфальтобетонной смеси это может стать причиной проблем. Если погода слишком холодная и расстояние между асфальтосмесительной установкой и укладчиком достаточно большое, температура смеси за время ее доставки может упасть до нижнего предела.

■ Если эта температура - в зависимости от сорта битума - при перегрузке опустилась ниже 120°С, будет тяжело укаткой получить требуемое окончательное уплотнение смеси.

■ Так как температура воздуха ускоряет охлаждение асфальта, укатка слоев покрытия должна прекращаться при температурах ниже 3°С, а лучше при 6°С.

■ В слоях биндера доля более крупных и, следовательно, более теплоемких зерен больше, благодаря чему укладка может продолжаться при температурах, близких к точке замерзания.

■ При определенных обстоятельствах слои покрытия могут укладываться даже при температуре -3°С. при этом основание всегда должно быть свободно от снега и льда.

■ Решение о том, может или нет производиться укладка, зависит не только от температуры воздуха, но и от температуры основания, так как холодное основание также ускоряет охлаждение смеси.

■ Не рекомендуется производить укладку на влажную или покрытую лужами поверхность. Если горячая смесь будет контактировать с влагой, то под уложенным слоем начнется образование пара. Поскольку пар стремится вырваться вверх, появляются поры, которые отрицательно сказываются на несущей способности и предварительном уплотнении материала, а также, следовательно, на характеристиках "плавания" рабочего органа, которое становится неконтролируемым.

■ При еще свежей эмульсии парообразования пара, как правило, ожидать не следует, так как температура кипения лежит значительно выше

6.1.3. Требования к поверхности земляного полотна и основанию

■ Поверхность несвязанного основания должна быть ровной, достаточно прочной и достаточно уплотненной, чтобы дорожная одежда после укладки асфальтобетона в течение длительного времени сохраняла равномерную и достаточную несущую способность.

■ Рекомендуется передавать основание путем сдачи-приемки, которая гарантирует, что его несущая способность, высота, ровность, а также продольный и поперечный уклон отвечают запланированным значениям.

■ Если асфальтобетонный слой укладывается на укрепленное основание, то оно должно быть точно таким же, как и неукрепленное: ровным, стабильным и уплотненным. При значительных неровностях иногда требуется предварительное профилирование.

Еще одним важным пунктом является проверка высоты колодцев, водостоков или гидрантов, чтобы они не мешали укладке и чтобы по ее окончании ее к ним был обеспечен доступ.

Для достижения хорошей связи с основанием оно предварительно должно быть очищено щеткой, сжатым воздухом или водой под давлением.

Затем поверхность покрывается битумной эмульсией или разжиженным битумом, чтобы свежеуложенная смесь связалась с основанием.

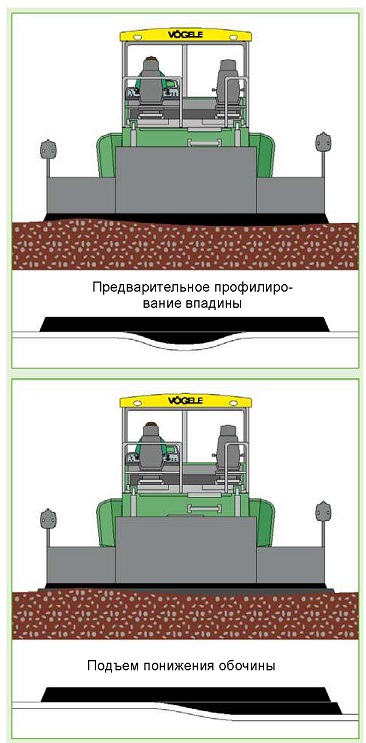

Предварительное профилирование земляного полотна

Толщина укладки должна быть, по возможности, равномерной по ширине укладываемой полосы. Если это невозможно, большие неровности рекомендуется предварительно выровнять, чтобы можно было обеспечить равномерную просадку при укатке и равномерное предварительное уплотнение.

■ Свойства смеси для выравнивания должны соответствовать толщине укладки.

■ Укладка при этом может производиться вручную или укладчиком.

■ Важное значение имеет достаточное предварительное уплотнение выравнивающего слоя.

Согласование толщины укладки с составом смеси

Толщина слоя должна быть по меньшей мере в три раза больше размера зерен смеси.

Если это не имеет места, то наступает разрушение зерен и рабочий орган начинает "прыгать" под воздействием уплотнительных агрегатов.

Это разрушение может проявляться в том, что на поверхности появляются пятна, окрашенные цветом материала зерен. Его можно быстро обнаружить, так как все составные части смеси имеют, как правило, черный цвет.

Кроме того, появляется опасность того, что рабочий орган не сможет сохранять требуемую высоту и толщина слоя будет больше заданной

6.2. Монтаж распределительных шнеков и канальных листов при использовании раздвижного рабочего органа

Чтобы в максимальной степени снизить расход энергии, запас материала перед шнеками должен поддерживаться равномерным и постоянным. Эту задачу выполняют разравнивающий лист и канальные листы, которые по ширине должны соответствовать ширине укладки. Благодаря им также предотвращается расслоение смеси и замедляется ее охлаждение.

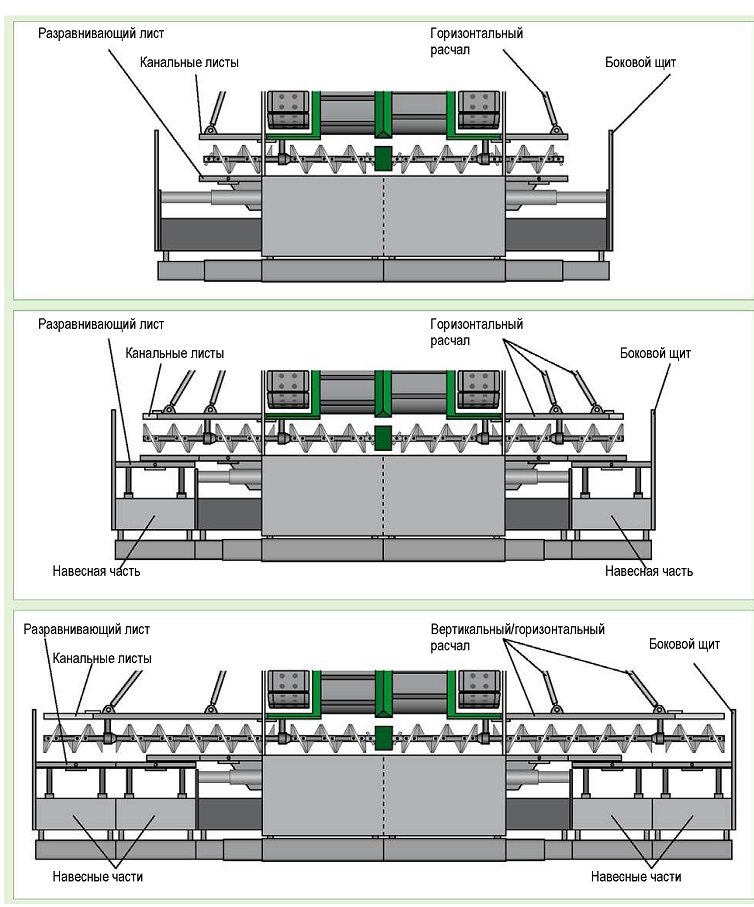

Ниже приведены примеры монтажа распределительных шнеков и канальных листов.
Совет:

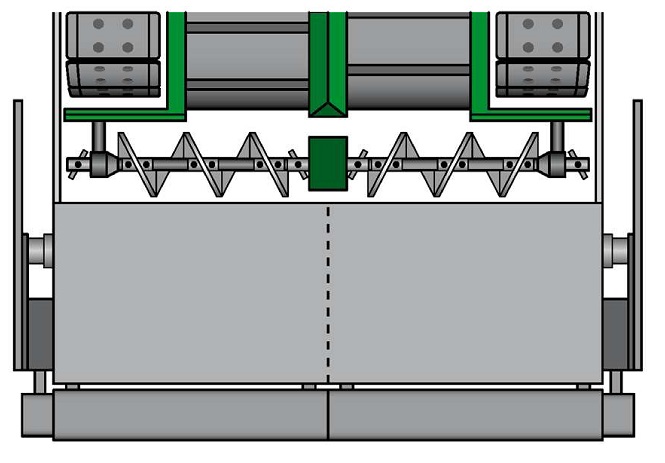

Вал шнека и канальные листы не должныдоходить до бокового щита рабочего органа примерно на 20 см

6.3 Запас материала в шнековой камере

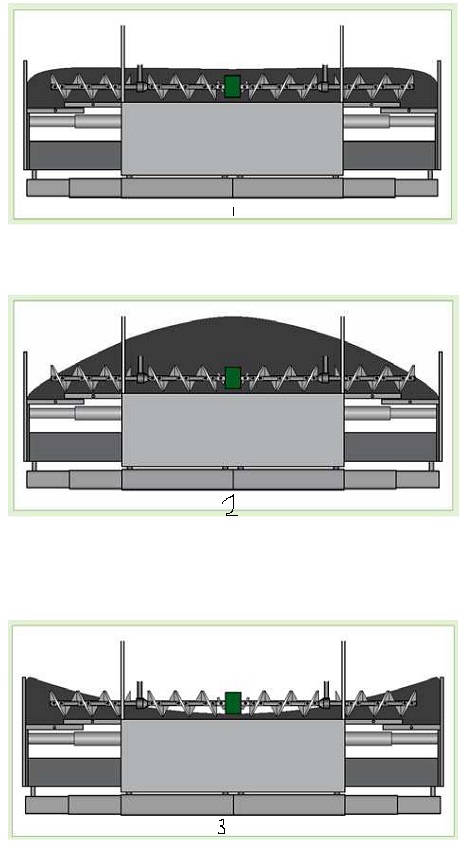

1 Количество материала в шнековой камере должно быть равномерным по всей ширине укладки. Для этого рекомендуется использование канальных листов и разравнивающего листа.

2 В этом случае смесь в недостаточной степени перемещается изнутри наружу. В результате перед рабочим органом находится много материала.

- Снизьте скорость укладки или увеличьте частоту вращения шнеков.

- Проверьте, при необходимости скорректируйте положение датчиков, управляющих работой шнеков.

- Скорректируйте высоту шнеков.

3 Питатель подает слишком мало материала.

- Увеличьте подачу питателя.

- Снизьте скорость укладки.

- Используйте канальные листы.

- Проверьте, при необходимости скорректируйте положение датчиков, управляющих работой шнеков.

- Скорректируйте высоту шнеков.

6.4. Определение трассы укладки

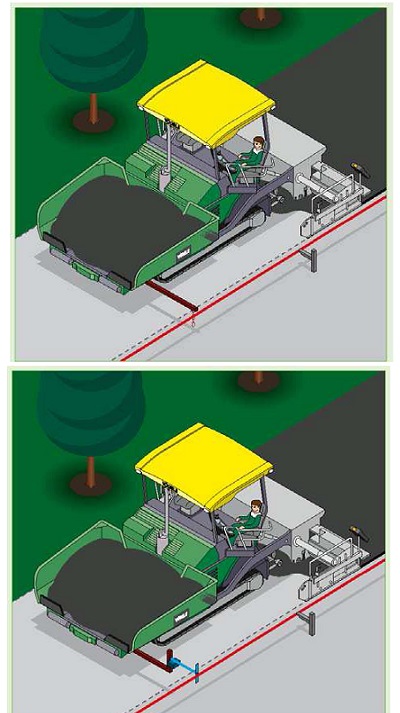

Чтобы укладчик возможно точнее уложил слой дорожной одежды, в его передней части для машиниста должен быть установлен указатель направления. Он помогает машинисту вести машину параллельно какой-либо базе, чтобы оператор рабочего органа не был непрерывно занят втягиванием или выдвижением его выдвижных секций по линиям требуемых краев укладываемой полосы при изменениях направления движения укладчика.

Кроме того, такой указатель помогает водителям автомобилей со смесью сбрасывать ее по центру бункера, даже если укладчик не совершает в это время поворотов.

При выполнении укладки на больших площадях, а также при использовании стандартного рабочего органа для укладки слоев большой ширины рекомендуется использовать автоматическое рулевое управление, так как база и указатель иногда в таких случаях находятся далеко от зоны обзора машиниста.

Рулевой автомат может самостоятельно вести укладчик параллельно базе. Это снимает нагрузку с машиниста, который может больше сосредоточиться на выполнении своих основных задач во время укладки.
