Vogel Справочник по асфальтоукладчикам (укладка асфальтобетона) - часть 6

5. Факторы, влияющие на качество укладки

5.1. Смесь 66

5.2. Параметры укладки 67

5.3. Характеристики машины 67

5.4. Зависимость параметров работы трамбующего бруса

и скорости укпадки 70

5.5. Рекомендации по настройке уплотнительных агрегатов 71

5.6. Функции цилиндра подъема-опускания рабочего органа 72

5.1. Смесь

Температура смеси - - Эта температура должна быть постоянной и настолько высокой, чтобы материал не отвердел перед укладкой.

- Уже охлажденная смесь плохо уплотняется.

- Несущая способность смеси зависит также от ее температуры.

- Частота подвоза материала должна планироваться с учетом сохранения его температуры, оптимальной для укладки.

Крупность зерен - Максимальный размер зерен не должен превышать 1/3 от толщины укладываемого слоя.

Жесткость, несущая способность- Состав смеси во время укладки должен оставаться постоянным.

Качество смеси- Свойства смеси оказывают влияние на характеристики плавающего режима рабочего органа.

- В частности, смеси с высокой несущей способностью оказывают рабочему органу большее сопротивление, чем слабо несущие.

- Элементы питателя и уплотнительные агрегаты должны быть оптимально настроены в соответствии с применяемой смесью.

5.2. Параметры укладки

Толщина слоя - Чем больше толщина слоя, тем больше угол атаки рабочего органа.
Ширина полосы - Характеристики плавания рабочего органа изменяются в за-висимости от ширины укладки.

Время остановок- Чем продолжительнее остановки, тем больше возможная неровность в продольном направлении.

Погодные воздействия- Внешние воздействия, такие как температура, могут влиять на свойства смеси и, следовательно, характеристики плавающего режима рабочего органа.

5.3. Характеристики машины

Количество материала перед рабочим органом - При слишком большом количестве материала перед рабочим органом может наступить охлаждение этого материала и, следовательно, ухудшение характеристик его предварительного уплотнения и плавающего режима рабочего органа.

- Постоянное количество материала перед рабочим органом является условием хорошего выравнивающего эффекта плавающего режима.

- Чем больше количество укладываемого материала, тем больше сила, воздействующая на рабочий орган снизу.

- Пропорциональное изменение подачи смеси в шнековую камеру и ее равномерное распределение гарантируют оптимальный запас смеси в камере.

Ход, частота ударов трамбующего бруса - Путем изменения хода и частоты ударов трамбующего бруса можно влиять на предварительное уплотнение материала и характеристики плавания рабочего органа.

- На рабочих органах Vogele предусмотрена возможность устанавливать ход трамбующего бруса равным 2, 4 или 7 мм. Чем он больше, тем больше предварительное уплотнение и его глубина. Поэтому рекомендуется, выбирать ход в соответствии с толщиной укладываемого слоя так, чтобы рабочий орган имел возможно меньший положительный угол атаки. Если же ход трамбующего бруса будет слишком большим, то это может потребовать отрицательного угла атаки, что может привести к образованию открытой, трещиноватой структуры поверхности и неконтролируемому срабатыванию цилиндров нивелирования. Результат - неровности.

Частота ударов и ход трамбующего бруса- Эти параметры трамбующего бруса и скорость укладки оказывают большое влияние на предварительное уплотнение смеси. Они должны выбираться в соответствии друг с другом. Но поскольку их оптимальное соотношение до сих пор не найдено, настройка этих рабочих параметров должна производиться индивидуально так, чтобы пложительный угол атаки рабочего органа был возможно меньше. Меньше при этом будет и износ уплотнительных агрегатов.

Жесткость рабочего органа - При больших изменениях угла атаки или даже его изменениях с одной стороны возможно скручивание рабочего органа.

Блокировка рабочего органа - Блокировка рабочего органа кратковременно активируется при его остановке в плавающем режиме. При этом со стороны поршня в цилиндр подъема-опускания рабочего органа подается давление около 30 бар, чтобы предотвратить его подъем при трогании машины с места.

Скорость укпадки - От скорости укладки зависит эффективность воздействия уплотнительных агрегатов на смесь.

- Скорость укладки и запас материала в шнековой камере должны соответствовать друг другу.

- При высокой скорости укладки расходуется больше смеси, что должно учитываться при планировании ее подвоза на рабочую площадку.

- Скорость укладки должна выбираться так, чтобы скорость подвоза смеси оставалась, по возможности, постоянной.

- Так как эта скорость оказывает большое влияние на предварительное уплотнение, ее нужно выбирать так, чтобы угол атаки рабочего органа имел не слишком большое положительное значение, так как в ином случае возможно образование неровностей. Таким образом, скорость укладки должна быть такой, чтобы было гарантировано хорошее предварительное уплотнение и рабочий орган скользил по смеси с небольшим углом атаки.

Частота вибрации - При большой толщине укладки частота вибрации мало влияет на уплотнение. Значительно важнее она при укладке слоев покрытия, где она способствует образованию замкнутой, ровной поверхности.

Давление,частота ударов прессующей планки - Прессующая планка (планки) совершает вертикальные колебания под воздействием импульсов давления гидромасла с частотой от 58 до 68 Гц. Планка (планки) отжимается вниз по всей ширине укладки гидроцилиндрами. Пружины, сжимаемые при рабочем ходе цилиндров, по его окончании возвращают планку (планки) в исходное положение. Величина давления определяет ход планки, который она совершает при каждом импульсе.

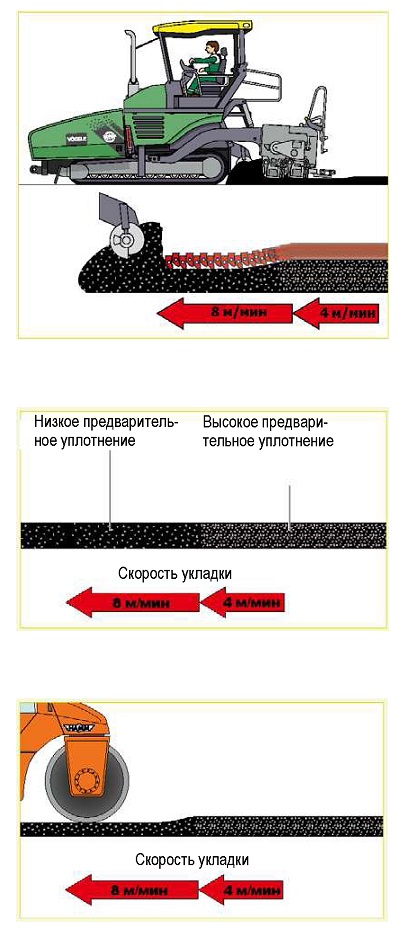

5.4. Зависимость параметров работы трамбующего бруса и скорости укладки

Во время укладки между рабочим органом и смесью устанавливается равновесие. Если один из параметров работы трамбующего бруса (его частота и ход) или скорость укладки изменяется, то это обязательно сказывается на характеристиках плавающего режима рабочего органа.

Параметры работы трамбующего бруса и скорость укладки сильно зависят друг от друга. Если последняя изменяется, то - при остающихся неизменными частоте ударов трамбующего бруса и положении цилиндров нивелирования - это оказывает влияние на предварительное уплотнение смеси. Если же она повышается без синхронного увеличения параметров работы трамбующего бруса, несущая способность смеси снижается и угол атаки рабочего органа увеличивается при меньших толщинах слоя.

Укладка с автоматическим нивелированием

Если при укладке применяется автоматика нивелирования, то требуемая высота рабочего органа может сохраняться неизменной за счет увеличения угла атаки, но предварительное уплотнение постоянным не будет.


После укатки

При окончательном уплотнении катками вследствие неравномерного предварительного уплотнения неравномерной будет и понижение уровня поверхности в результате укатки, что затем может стать причиной ухудшение ровности поверхности.

5.5. Рекомендации по настройке уплотнительных агрегатов

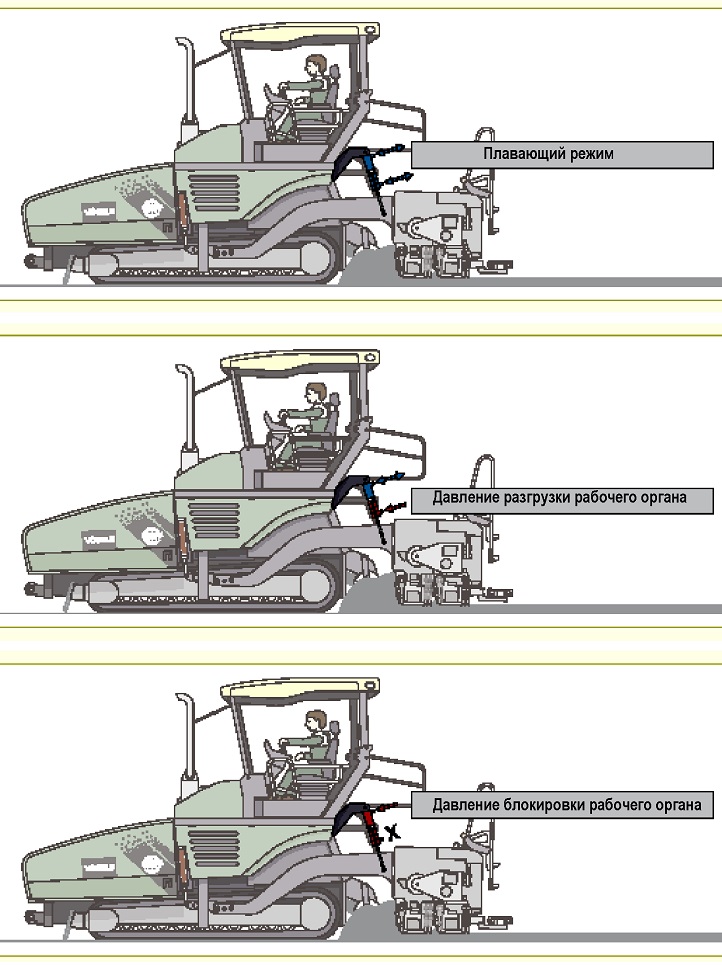

5.6. Функции цилиндра подъема-опускания рабочего органа

Плавающий режим рабочего органа

В нормальном случае смесь укладывается рабочим органом в плавающем режиме. Это означает, что клапаны со стороны поршня и штока для управления работой обоих цилиндров открыты в сторону бака гидромасла и штоки могут втягиваться и выдвигаться без сопротивления.


Разгрузка рабочего органа

Если материал не обладает достаточной несущей способностью, то это означает, что рабочий орган даже при большом угле атаки не достигнет требуемой высоты. Поэтому в таком случае на обоих цилиндрах подъема-опускания рабочего органа создается давление подпитки со стороны их штоков независимо друг от друга. Это давление действует против направления собственной силы тяжести рабочего органа и - в зависимости от величины давления - "усиливает" его подъемную силу.

Внимание:

Не используйте этот эффект при укпадке замыкающего слоя!


Блокировка рабочего органа

После остановки - с помощью главного выключателя хода - машины, работавшей при плавающем режиме рабочего органа, последний автоматически блокируется вследствие того, что клапан со стороны штока на цилиндрах подъема-опускания закрывается. Это предотвращает образование неровностей после возобновления движения.
