Vogel Справочник по асфальтоукладчикам (укладка асфальтобетона) - часть 4

4.3. Стандартные рабочие органы

Стандартный рабочий орган SB 250

Варианты исполнения TV, ТР1, ТР2, TVP2

Ширина базовой секции 2,5 м

Макс. ширина укладки 13,0 м

Уширители 25 см, 50 см, 100 см, 150 см

Элементы для сужения ширины укладки

25 см, 50 см

Двухскатный профиль, механически

от -2 до +3%

Масса (без навесных частей) TV: 1,65 т

ТР1: 1,88 т ТР2: 2,02 т TVP2: 2,10 т

SB 250 комбинируется со многими асфальтоукладчиками Vogele, реализуя преимущества стандартных рабочих органов на базовых машинах класса 2,5 м.

Стандартный рабочий орган SB 300

Варианты исполнения TV, ТР1, ТР2, TVP2

Ширина базовой секции 3,0 м

Макс. ширина укладки 16,0 м

Уширители 25 см, 50 см, 100 см, 150 см

Элементы для сужения ширины укладки

25 см, 50 см

Двухскатный профиль, механически

от -2 до +3%

Масса (без навесных частей) TV: 2,00 т

ТР1: 2,26 т ТР2: 2,41 т TVP2: 2,50 т

SB 300 для укладчика SUPER 2500 перекрывает громадный спектр рабочей ширины - от 3 м для базовой секции до впечатляющих 16 м.

4.3.1. Уширители для стандартных рабочих органов, специальное оборудование

Раздвижные уширители для SB 250 и SB 300

Варианты исполнения T, ТР1, ТР2

Регулируемая ширина 75 см с каждой стороны

Диапазон изменения ширины укладки до 1,5 м

Масса (1 комплекта) Т: 1,55 т

ТР1: 1,70 т ТР2: 1,80 т

Жесткий уширитель 100 или 150 см

Условия монтажа Рабочая ширина
увеличивается по меньшей мере на 150 см с каждой стороны

Стандартные рабочие органы особенно пригодны для укладки на больших площадях. навесные раздвижные уширители позволяют расширить область их применения.

Рабочий орган SB 250 В для укладки бетона

Варианты исполнения TVP2

Ширина базовой секции 2,5 м

Макс. ширина укладки 7,5 м*

Уширители 25 см, 50 см, 100 см, 150 см

Элементы для сужения ширины укладки

25 см, 50 см

Двухскатный профиль, механически

от -2 до +3%*

* На SUPER 1900-2, иная ширина укладки и базовая машина - по заказу SB 250 В применяется в особых случаях, поэтому в случае необходимости обращайтесь в нашу сервисную службу

При укладке бетона решающее значение имеет его высокое уплотнение. SB 250 В пригоден, прежде всего, для устройства контейнерных площадок, хозяйственных путей, цеховых полов методом PCC®, т.е. с уплотнением бетона укладчиком.

4.3.2. Варианты исполнения стандартных рабочих органов

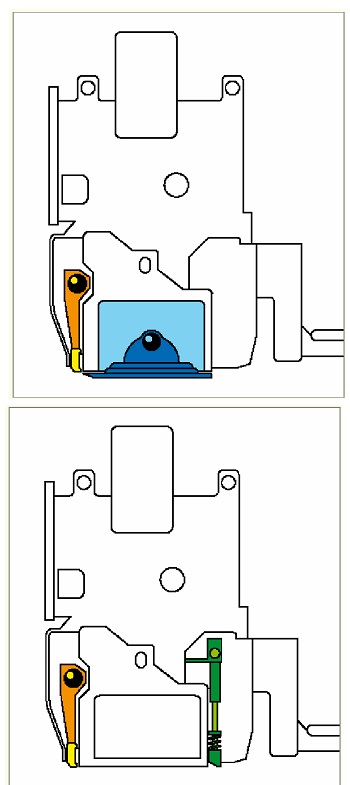

TV = Трамбующий брус и виброплита Комбинируется с:

- SB 250

- SB 300

Рекомендуется:

- для укладки всех обычных материалов,

- для укладки легко уплотняемых материалов и тонких слоев покрытий,

- для укладки с постоянной шириной слоя и при больших радиусах поворотов.

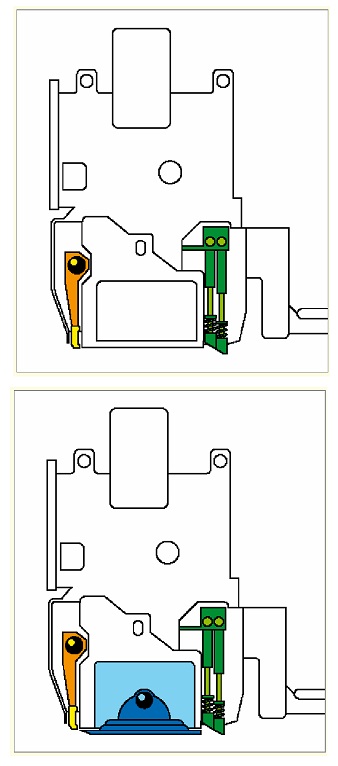

ТР1 = Трамбующий брус и одна прессующая планка Комбинируется с:

- SB 250 (и выдвижные уширители)

- SB 300 (и выдвижные уширители)

Рекомендуется:

- для укладки всех обычных материалов,

- для укладки с постоянной шириной слоя и при больших радиусах поворотов.

Предварительное уплотнение в исполнении ТР1 выше, чем в случае исполнения TV, но ниже, чем в исполнении ТР2.

Расходы на последующее уплотнение снижаются.

ТР2 = Трамбующий брус, и две прессующие планки Комбинируется с:

- SB 250 (и выдвижные уширители)

- SB 300 (и выдвижные уширители)

Рекомендуется:

- для укладки всех обычных материалов,

- для укладки смесей, тяжело уплотняемых вследствие их состава и консистенции,

- для укладки с постоянной шириной слоя и при больших радиусах поворотов.

Исполнение ТР2 гарантирует более высокое предварительное уплотнение даже при большой толщине укладки.

Расходы на последующее уплотнение снижаются.


TVP2 = Трамбующий брус, виброплита и две прессующие планки

Комбинируется с:

- SB 250

- SB 300

- SB 250 В

Рекомендуется:

- для укладки с постоянной шириной слоя и при больших радиусах поворотов

- SB 250, SB 300: для укладки всех обычных материалов,

- SB 250 В: пригоден также для укладки методом PCC®, так как тогда никакого последующего уплотнения

не требуется.

4.3.3. Применение и варианты оборудования стандартных рабочих органов

Навесные уширители монтируются на обеих сторонах рабочего органа, по возможности, симметрично. Преимущество стандартных рабочих органов заключается в том, что ширина (в продольном направлении машины) выглаживающей плиты у них составляет не 250 мм, как у раздвижных рабочих органов, а 500 мм, что положительно сказывается на характеристиках плавающего режима.

К этому нужно прибавить то, что передняя стенка рабочего органа образует одну линию по всей ширине укладки и различные углы атаки не приводят к образованию следов на поверхности уложенного слоя. Со стандартными рабочими органами можно укладывать значительно более широкие слои, чем с раздвижными. Но с ограничениями в гибкости выбора ширины укладки. Таким образом, стандартные рабочие органы пригодны, преимущественно, для строительных площадок большой длины, с постоянной шириной укладки.

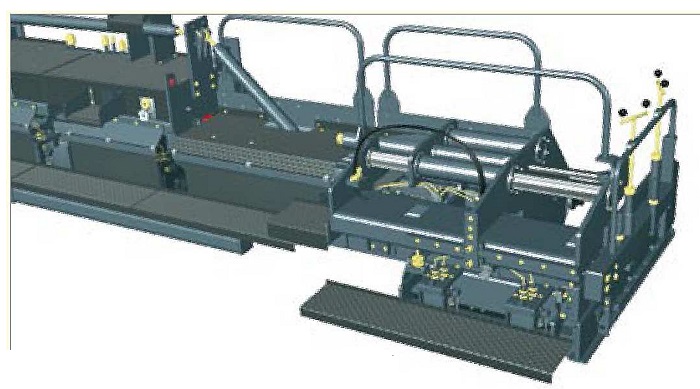

Навесной раздвижной уширитель на стандартном рабочем органе для варьирования ширины укладки

Указание: ЧУ

Гидравлически раздвигаемые уширители (0,75 м) могут монтироваться только на жестких ушири-телях шириной 1 м или более. Таким образом, при их применении ширина рабочего органа увеличивается по меньшей мере на 1,5 м с каждой стороны.

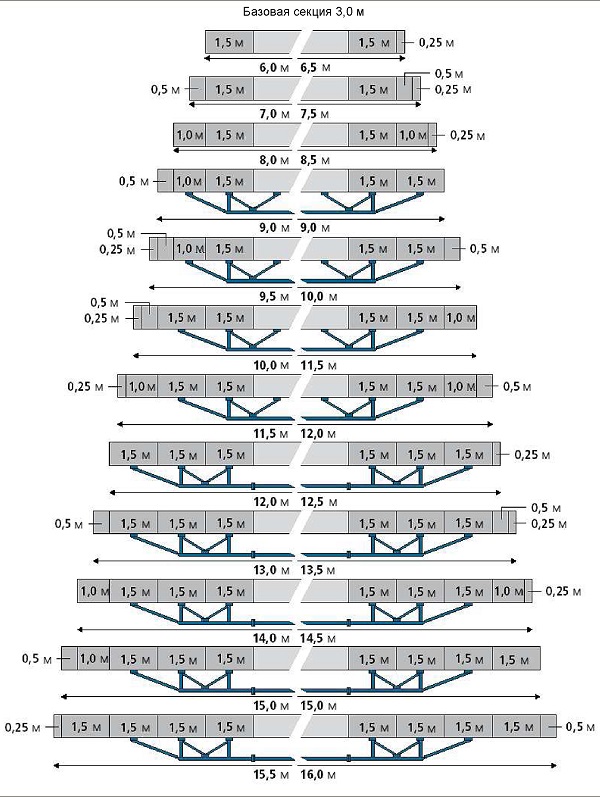

Расположение уширителей при различной ширине укладки (вид сверху)

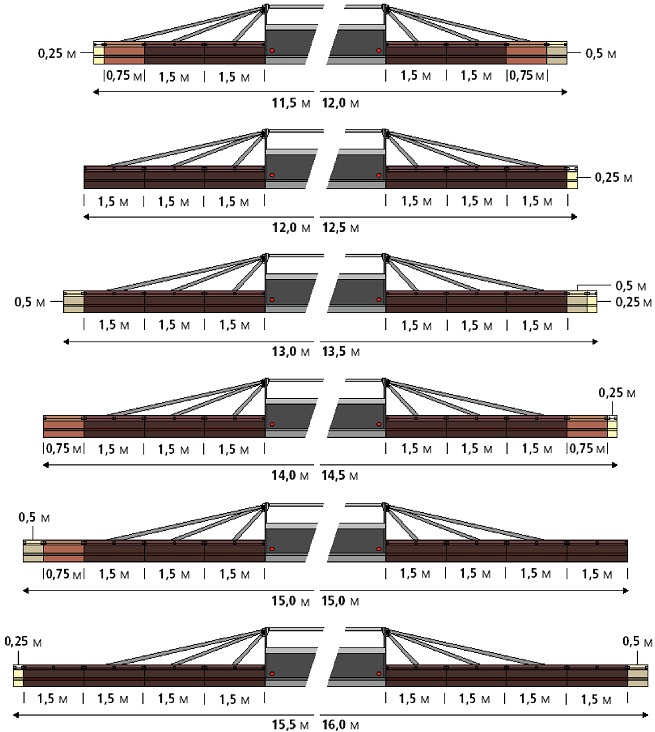

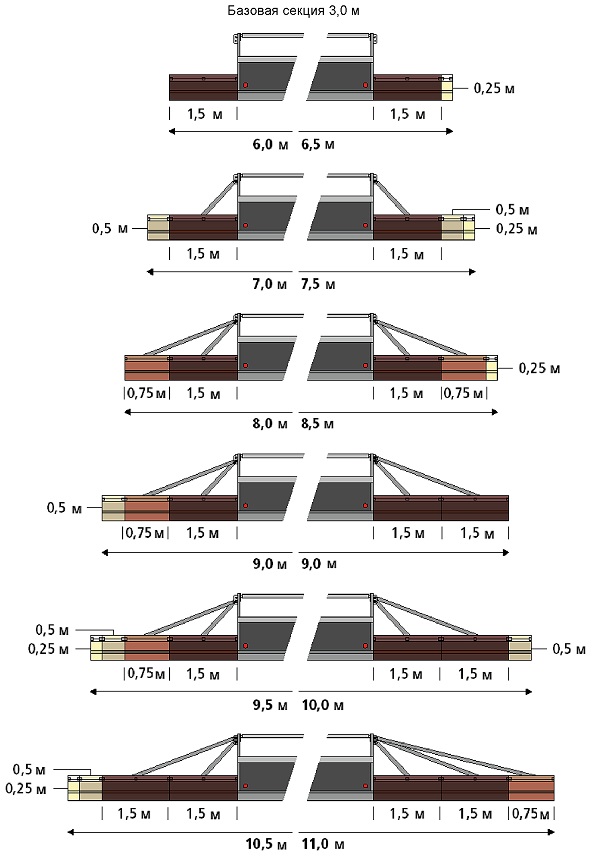

Расположение расчалов при различной ширине укладки (вид сзади)

4.3.4. Конструкция стандартного рабочего органа

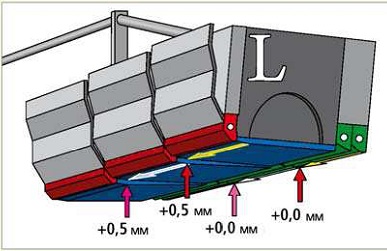

Навесные уширители монтируются до требуемой ширины укладки. При этом выглаживающие плиты уширителей по задним кромкам должны лежать в одной плоскости по всей ширине укладки. Передняя же кромка каждой следующей плиты должна быть выше примерно на 0,5 мм.

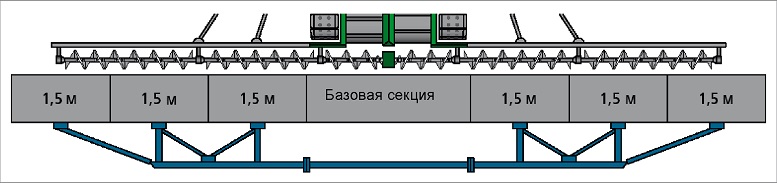

Вид сверху

Чтобы навесные уширители не прогибались назад под воздействием слоя материала, на задней стороне рабочего органа монтируется горизонтальный расчал.

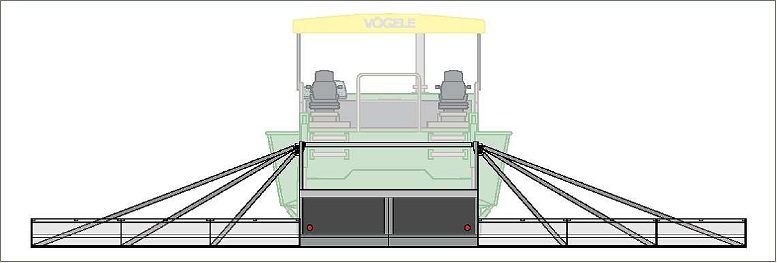

Вид сзади

Горизонтальный расчал должен монтироваться так, чтобы задняя кромка рабочего органа образовывала одну линию.

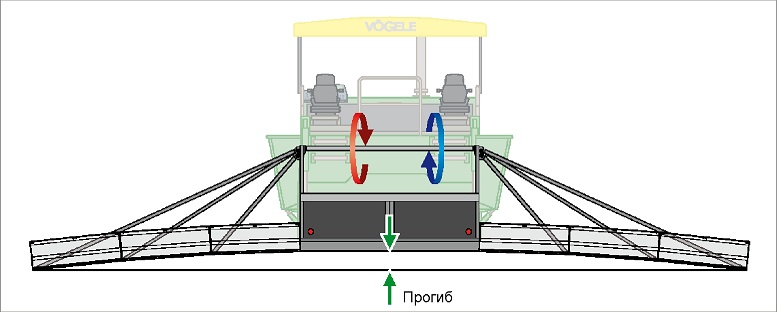

Для компенсации сил подъема внешних концов рабочего органа со стороны смеси он - в поднятом состоянии - должен иметь некоторый прогиб. Величина этого прогиба зависит от ширины укладки. Его настройка должна производиться путем изменениея высоты опор под базовой секцией.


Внимание:

Указанные здесь значения являются ориентировочнымидля настройки рабочего органа. При укпадке необходимо проверить ровность поверхности слоя в поперечном направлении и при необходимости отрегулировать расчалы.
