III.4.7.

Сапоги с голенищами из юфти

Характеристика конструкции заготовки верха: сапоги с высокими целыми голенищами из юфти, настрочными передами, отрезными задинками, задними наружными ремнями, с ушками, подшивками под верхнюю часть голенищ (рис. III.32).

Заготовка сапог с голенищами из юфти состоит из одного узла: голенище + подшивка + задинка + перед + + задний наружный ремень (рис. II 1.33).

Технологические нормативы сборки заготовки верха сапог с голенищами из юфти приведены в технологической карте № 7,

Рис. III.32. Детали верха сапог с голенищами из юфти:
1 голенище; 2 — перед; 3 — задника; 4 » задний наружный ремень; 5 — подшивка

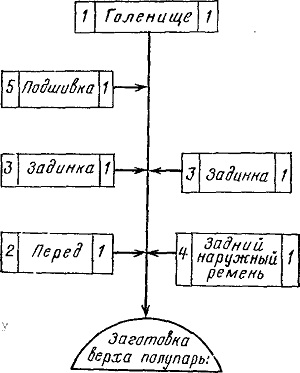

Рис. 111.33. Схема сборки заготовки верха сапог с голенищами из юфти

Технологическая карта № 7. Сборка заготовки верха сапог с голенищами из юфти

1. Приклеивание ушков к подшивкам. Концы ушков, нарезанных по шаблону из ушковой ленты шириной 30— 32 мм, намазывают клеем НК и склеивают так, чтобы один конец был короче другого на 5—10 мм. Длина сложенного в петлю ушка должна быть 110— 115 мм. Нижний конец петли из ушковой ленты вставляют в прорезь подшивки на глубину 28—30 мм и приклеивают к ее бахтармяной стороне.

2. Пристрачивание ушков к подшивкам. Нижний конец ушков пристрачивают к подшивке с помощью полуавтоматического приспособления «копир» одной строчкой в форме прямоугольника. По верхней стороне прямоугольника ушки дополнительно прикрепляют второй строчкой. Расстояние строчки от края ушков 1,5—3 мм. Частота строчки 3—

3,5 стежка на 1 см. Операцию выполняют на одноигольных швейных машинах с плоской платформой кл. 93 хлопчатобумажными нитками № 1, иглами 0755-150, 0756-150.

3. Сострачивание голенищ с подшивкой по верхнему

краю. Голенище и подшивку складывают лицевыми сторонами так, чтобы верхние и боковые края их совпадали,

и сострачивают по верхнему краю со стороны голенища одной строчкой. Начало и конец строчки закрепляют четырьмя-пятью дополнительными стежками. Расстояние строчки от верхнего края голенища 2—3 мм. Частота строчки 3—3,5 стежка на 1 см.

Операцию выполняют на одноигольных швейных машинах с плоской платформой кл. 93 хлопчатобумажными нитками № 3 и 1, иглами 0756-150.

4. Намазка клеем верхних краев голенищ и подшивки. Сушка. На бахтармяные стороны верхних краев голенищ и подшивки на ширину 60—80 мм наносят тонкий ровный слой клея НК. Клеевую пленку высушивают.

5. Выворачивание и околачивание канта голенищ. Тачной шов с внутренней стороны разглаживают, голенища выворачивают на лицевую сторону, кант околачивают. Голенища должны быть загнуты внутрь на 2—3 мм, склеены по верхнему краю с подшивкой и иметь ровную линию канта.

Операцию выполняют на машине ОК-О.

6. Строчка канта голенищ. Голенища и подшивку сострачивают со стороны голенища одной строчкой по канту,

Расстояние строчки от верхнего края голенища 4— 5 мм. Частота строчки 3—3,5 стежка на 1 см.

Операцию выполняют на одноигольных швейных машинах с плоской платформой кл. 93 хлопчатобумажными нитками № 3 и 1, иглами 0756-150, 0756-160, 0756-170.

7. Наметка точек на голенищах для пристрачивания ушков. Точки на голенища наносят тупым шилом со стороны подшивки в начале и конце прорези. Оттиск должен быть виден с лицевой стороны голенища.

8. Пристрачивание ушков к голенищам. Ушки пристрачивают через подшивку двумя параллельными строчками с лицевой стороны голенища, располагая строчки по обе стороны от намеченных точек. Начало и конец строчки закрепляют дополнительными стежками.

Расстояние строчек от края прорези подшивки 1,5— 3 мм. Частота строчки 3—3,5 стежка на 1 см.

Операцию выполняют на двухигольных швейных машинах с плоской платформой кл. 83 хлопчатобумажными нитками № 1, иглами 0756-150, 0756-160, 0756-170.

9. Пристрачивание нижнего края подшивок к голенищам. Подшивку расправляют на голенище, чтобы не было складок и морщин, а боковые края подшивки

совпадали с краями голенищ. Затем нижний край подшивки пристрачивают к голенищу двумя параллельными строчками.

Расстояние первой строчки от нижнего края подшивки

1,5—2,5 мм, а между строчками 2—3 мм. Частота строчки

3—3,5 стежка на 1 см.

Операцию выполняют на двухигольных швейных машинах с плоской платформой кл. 83 хлопчатобумажными нитками № 6 и 3, иглами 0756-130, 0756-140, 0756-150.

10. Пристрачивание задинок к голенищам. Верхние края задинок накладывают на нижние края голенища по гофрам или наколкам так, чтобы передние и задние края деталей совпадали, и пристрачивают одной строчкой. Припуск под настрачивание 10—11 мм.

Расстояние строчки от верхнего края задинки 5—6 мм. Частота строчки 3—3,5 стежка на 1 см.

Сравнительно большое расстояние строчки от верхнего края задинки объясняется тем, что впоследствии одновременно с пристрачиванием задника первой строчкой будет пристрочена и задинка к голенищу второй строчкой, расположенной ближе к верхнему краю задинки.

Операцию выполняют на одноигольных швейных машинах с плоской платформой кл. 93 хлопчатобумажными нитками № 3 и 1, иглами 0756-150.

11. Пристрачивание передов к голенищам. Перед без поднаряда накладывают на голенища по наколкам или намеченным линиям, а на задинки — по гофрам и пристрачивают двумя параллельными строчками. Центр шейки переда должен совпадать с центром выреза голенища, а края затяжной кромки переда — с краями затяжной кромки задинок. Припуск под настрачивание 10—11 мм.

Расстояние первой строчки от края переда 1,5—2,5 мм, а между строчками 3—4 мм. Частота строчки 3—3,5 стежка на 1 см.

Операцию выполняют на двухигольных швейных машинах с плоской платформой кл. 83 хлопчатобумажными нитками Л1» 1 и 0, иглами 0756-150, 0756-160, 0756-170.

12. Сострачивание задних краев голенищ тачным швом. Голенища складывают пополам по высоте нелицевой стороной внутрь так, чтобы их задние края и верхний кант, а также нижние края задинок совпадали, и скрепляют одной строчкой. Начало и конец строчки закрепляют четырьмя-пятью дополнительными стежками.

Расстояние строчки от края голенищ 2—3 мм. Частота строчки 2,5—3 стежка на 1 см.

Операцию выполняют на одноигольных швейных машинах с плоской платформой кл. 93 хлопчатобумажными нитками № 0 и 00, иглами 0756-170, 0756-180,

0756-190.

13. Разглаживание заднего шва голенища. Задний шов голенищ увлажняют теплой водой (температура 35— 40 °С) с помощью щетки или тампона, а затем разглаживают роликом и припрессовывают утюгом машины. Края голенища после разглаживания должны быть расположены по обе стороны от тачного шва, а строчка не должна быть нарушена.

Операцию выполняют на машине МРШ-1.

14. Настрачивание задних наружных ремней. Задний наружный ремень бахтармяной стороной накладывают на лицевую сторону состроченных голенищ по наколкам или намеченным линиям так, чтобы был прикрыт угол (скос) фигурных задинок, а верхний край ремня выступал за кант голенища на 12—15 мм. Сначала задний наружный ремень пристрачивают одной строчкой с каждой стороны, начиная от нижнего края. Потом верхний конец ремня загибают на изнаночную сторону голенища, закрепляют его строчкой в виде треугольника или прямоугольника. Затем, если ремень целый, пристрачивают второй П-об-разной строчкой до наколок или, если ремень составной, не доходя до линии стыка частей на 2—3 мм. Вторая строчка должна быть параллельна первой. Продольная ось заднего наружного ремня должна совпадать с задним швом голенища. Первая горизонтальная строчка закрепки должна проходить на расстоянии 2—3 мм от верхнего канта ремня, а вторая — на 3—4 мм от первой.

Расстояние первой строчки от боковых краез заднего наружного ремня 1,5—2,5 мм, между строчками 2—3 мм. Частота строчки 2,5—3,5 стежка на 1 см.

Задние наружные ремни можно настрачивать на голенища одновременно двумя параллельными строчками с каждой стороны ремня, загнув его верхний конец. Строчить начинают от нижнего края заднего наружного ремня.

Операцию выполняют на колонковых швейных машинах одноигольных кл. 236 или двухигольных кл. 1523 хлопчатобумажными нитками № 1 и 0, иглами 0756-150, 0756-160, 0756-170.

15. Увлажнение и провяливание задников. Для сапог обычно применяют кожаные двухслойные задники, состоящие из мягкого и жесткого пластов. Неформованный кожаный задник увлажняют по всей площади для облегчения его пристрачивания к заготовке верха и формования ее пяточной части на колодке. Увлажняют задники пачками по 5—10 пар в машине УДН в течение 50—60 с под давлением 3 МПа с последующим провяливанием в закрытом шкафу в течение 10 мин или погружением в воду при температуре 18—20 °С на 5—10 мин с последующей пролежкой в течение 1,5—2 ч в закрытом шкафу или под влажной мешковиной. Задники должны быть увлажнены по всей толщине равномерно до 18—20 %. При сгибании задника на 180° на его поверхности не должна выступать вода. Формованные кожаные задники увлажняют для облегчения пристрачивания к заготовке верха погружением в воду при температуре 20—25 °С до линии первой и второй строчек (на ширину 12—15 мм по верхнему краю и на 45 мм в крыльях) на 1—1,5 мин. Края формованных задников увлажняют в приспособлении с сеткой.

16. Намазка клеем и вставка задников. На провяленные задники со стороны жесткого пласта наносят тонкий ровный слой клея поливинилацетатного, декстриновомучного, казеинового, на базе хлоропреновых латексов или на основе латекса СКС-65-ГП. Затем задник вставляют в заготовку верха намазанной стороной к пяточной части. Если жесткий пласт задника изготовлен из обувной нитроискожи—Т, то его сначала окунают в растворитель на 10—15 с и провяливают в течение 20—30 с, а затем накладывают на бахтармяную сторону мягкого пласта так, чтобы нижний край жесткого пласта был выше нижнего края мягкого пласта на 1,5—2 мм, а боковые края жесткого пласта находились на одинаковом расстоянии от краев мягкого пласта.

Задник вставляют так, чтобы его продольная ось совпадала с задним швом голенищ или задинок, нижний край неформованного задника был выше нижнего края заготовки верха на 2—3 мм, а нижний край формованного задника — на ширину затяжной кромки. Задники намазывают клеем вручную на столе, оборудованном вытяжкой.

17. Пристрачивание задников первой строчкой. Заготовку верха с вставленным задником устанавливают на колонку машины так, чтобы его верхний край плотно

прилегал к упору машины, и пристрачивают с лицевой стороны заготовки первой строчкой. Затяжную кромку формованного задника в крыльях отгибают в процессе пристрачивания.

Горизонтальная строчка должна проходить на расстоянии 2—3 мм от верхнего края задника и на расстоянии 1—1,5 мм от верхнего края задинки, а вертикальная строчка — на расстоянии 6—9 мм от второй строчки передов. Частота строчки 2,5—3 стежка на 1 см.

Операцию выполняют на одноигольных колонковых швейных машинах кл. 236 хлопчатобумажными нитками № 0 и 00, иглами 0756-170, 0756-180, 0756-190.

18. Пристрачивание задников двумя П-образными строчками. Задник пристрачивают с лицевой стороны заготовки верха двумя П-образными строчками, расположенными по обе стороны от тачного шва. Вторая строчка должна захватывать жесткий пласт задника при переходе ее в вертикальное положение. Частота строчки 2,5—3 стежка на 1 см.

Операцию выполняют на одноигольных колонковых швейных машинах кл. 236 хлопчатобумажными нитками № 0 и 00, иглами 0756-190, 0756-200, 0756-210.
