Женские сапожки без застежки-молнии

II 1.4.5.

Женские сапожки без застежки-молнии

Характеристика конструкции заготовки верха: сапожки с составными из наружной и внутренней деталей голенищами, настрочными союзками, без задних наружных ремней, с выворотным кантом, без застежки-молнии (рис. III.28).

Заготовка верха женских сапожек без застежки-молнии состоит из двух узлов:

узла верха — голенища + союзка;

узла подкладки — подкладка под голенище + задний внутренний ремень (рис. III.29).

Технологические нормативы сборки заготовки верха женских сапожек без застежки-молнии приведены в технологической карте № 5.

Рис. 111.28. Детали верха женских сапожек без застежки-молнии;
3 — наружное голенище; 2 — внутреннее голенище; 3 — союзка; 4— подкладка под голенище; 5 — задний внутренний ремень

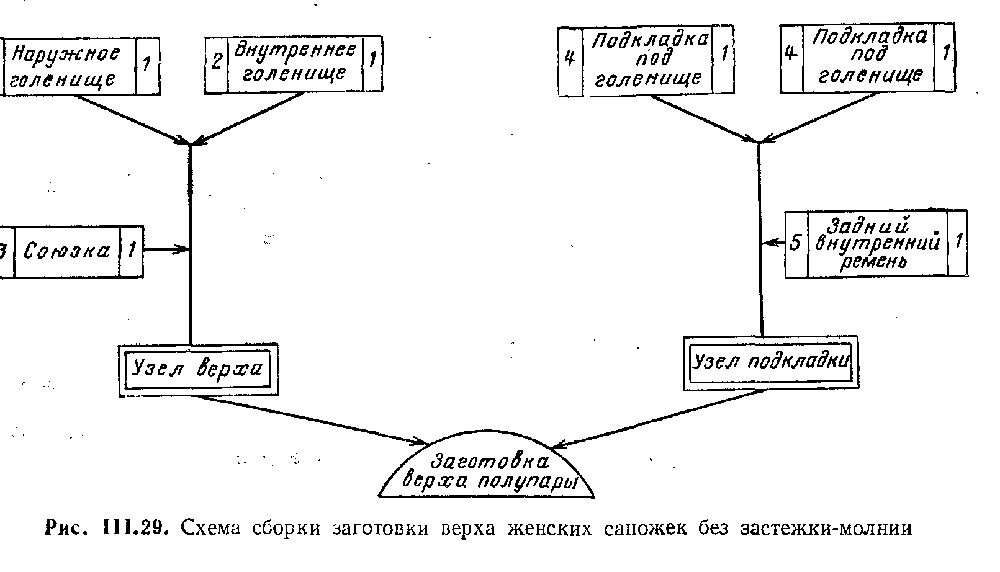

Рис. 111.29. Схема сборки заготовки верха женских сапожек без застежки-молнии

Технологическая карта № 5. Сборка заготовки верха женских сапожек без застежки-молнии

1. Сострачивание передних краев голенищ тачным швом. Наружное и внутреннее голенища складывают лицевыми сторонами так, чтобы их верхние и нижние края по линии переднего шва совпадали, и скрепляют одной строчкой. Начало и конец строчки закрепляют двумя-тремя дополнительными стежками.

Расстояние строчки от края голенищ 1—1,2 мм. Частота строчки 5—6 стежков на 1 см.

Операцию выполняют на одноигольных швейных машинах с плоской платформой кл. 330-8 хлопчатобумажными нитками № 30, 20 и 10, иглами 0335-90, 0335-100, 0335-110, 0445-90, 0445-100, 0445-110.

2. Разглаживание переднего шва голенищ и наклеивание на него тесьмы. Передний шов голенищ заправляют в разглаживающее устройство машины, расправляют, разглаживают роликом с одновременным наклеиванием на него укрепляющей тесьмы (или липкой ленты) и затем тесьма автоматически обрезается. Края деталей после разглаживания должны быть расположены по обе стороны от тачного шва. Строчка при разглаживании не должна быть нарушена, а детали деформированы. Тесьма должна быть наклеена на шов без складок и морщин.

Операцию выполняют на машине РЗШ-1-0.

3. Пристрачивание союзок к голенищам. Союзки накладывают на голенища по гофрам или наколкам и пристрачивают двумя параллельными строчками. Продоль-ная ось союзки должна совпадать с передним швом голенищ, а края затяжной кромки союзки — с краями затяжной кромки голенищ.

Расстояние первой строчки от края союзки 1—1,2 мм, между строчками 0,8—1,5 мм. Частота строчки 6—8 стежков на 1 см.

Операцию выполняют на двухигольных швейных ма> шинах с плоской платформой кл. 430 и 224 хлопчатобумажными нитками № 40 и 30, иглами 0335-90, 0335-100, 0445-90, 0445-100.

4. Сострачивание задних краев голенищ тачным швом. Голенища складывают лицевыми сторонами так, чтобы их верхние и нижние края по линии заднего шва совпадали, и скрепляют одной строчкой. Смотри операцию 1 данной технологической карты.

5. Разглаживание заднего шва голенищ и наклеивание на него тесьмы. Смотри операцию 2 данной технологической карты.

6. Сострачивание задних краев подкладки под голенища тачным швом. Подкладку под голенища складывают лицевыми сторонами так, чтобы ее верхние и нижние края по линии заднего шва совпадали, и скрепляют одной строчкой. Начало и конец строчки закрепляют двумя-тремя дополнительными стежками.

Расстояние строчки от края подкладки 5—8 мм. Частота строчки 4—6 стежков на 1 см.

Операцию выполняют на одноигольных швейных машинах с плоской платформой кл. 330-8 и 230 хлопчатобумажными нитками № 30 и 20, иглами 0203-100, 0203-110, 0277-100, 0277-110.

7. Разглаживание заднего шва подкладки под голенища. Задний шов подкладки под голенища расправляют и разглаживают роликом машины. Края деталей после разглаживания должны быть расположены по обе стороны от тачного шва.

Операцию выполняют на машине 01210/Р1 или 01168/Р2 фирмы «Свит» (ЧССР).

8. Настрачивание заднего внутреннего ремня на подкладку под голенища. Задний внутренний ремень бахтармяной стороной накладывают на лицевую сторону задней части подкладки под голенища по гофрам и пристрачивают одной строчкой. Продольная ось ремня должна совпадать с задним швом подкладки под голенища, а нижние края ремня — с нижними краями подкладки.

Расстояние строчки от края заднего внутреннего ремня 1 —1,5 мм. Частота строчки 5—6 стежков на 1 см.

Операцию выполняют на одноигольных швейных машинах с плоской платформой кл. 330-8 хлопчатобумажными нитками № 40 и 30, иглами 0335-90, 0335-100, 0445-90, 0445-100, 0203-90,0203-100, 0277-90, 0277-100.

9. Сострачивание передних краев подкладки под голенища тачным швом. Смотри операцию 6 данной технологической карты.

10. Разглаживание переднего шва подкладки под голенища. Смотри операцию 7 данной технологической карты.

11. Сострачивание голенищ с подкладкой по канту под выворотный шов. Заготовку верха надевают на подкладку так, чтобы они были обращены друг к другу лицевыми сторонами, и сострачивают по канту со стороны голенищ одной строчкой. Передние и задние швы голенищ и подкладки должны совпадать, а верхние края подкладки должны выступать за верхние края голенищ на 1—1,5 мм. Конец строчки закрепляют двумя-тремя дополнительными стежками, заходящими на начало строчки.

Расстояние строчки от края голенищ 1 —1,5 мм. Частота строчки 5—6 стежков на 1 см.

Операцию выполняют на одноигольных колонковых швейных машинах кл. 332 хлопчатобумажными нитками № 40 и 30, иглами 0335-90, 0335-100, 0445-90, 0445-100, 0203-90, 0203-100, 0277-90, 0277-100.

12. Намазка клеем голенищ и подкладки по канту. Сушка. На нелицевые стороны голенищ и подкладки по канту на ширину 20—25 мм наносят тонкий ровный слой клея НК, не загрязняя лицевую сторону голенищ и подкладки. Клеевую пленку сушат.

13. Выворачивание и околачивание канта голенищ. Смотри операцию 10 технологической карты № 1а.

14. Строчка канта голенищ. Голенища и подкладку сострачивают одной строчкой по канту. Концы ниток продергивают на внутреннюю сторону заготовки верха и закрепляют. Расстояние строчки от верхнего края голенищ 1 —1,5 мм. Частота строчки 6—8 стежков на 1 см.

Операцию выполняют на одноигольных колонковых швейных машинах кл. 332 хлопчатобумажными нитками № 40 и 30, иглами 0335-90, 0335-100, 0445-90, 0445-100.

15. Чистка заготовок. Смотри операцию 19 технологической карты № 1.
