Сборка заготовок верха ботинок с настрочными берцами

СБОРКА ЗАГОТОВОК ВЕРХА ОБУВИ

II 1.4.2.

Сборка заготовок верха ботинок с настрочными берцами

Характеристика конструкции заготовки: ботинки с настрочными целыми берцами, целыми союзками, без задних наружных ремней, с верхним кантом, обработанным взагибку (рис. III.22).

Заготовка верха ботинок с настрочными берцами состоит из двух узлов:

узла берцев — берцы + кожаная подкладка под берцы + межподблочники;

узла союзки — союзка + язычок + подкладка под союзку + подкладка под язычок (рис. III.23).

Технологические нормативы сборки заготовки верха ботинок с настрочными берцами приведены в технологической карте № 2.

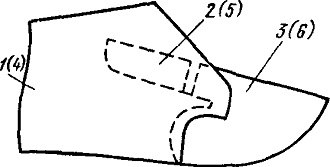

Рис. 111.22. Детали верха ботинок с настрочными берцами:
1 — берец; 2 — язычок; 3 — союзка; 4 — подкладка под берец ; 5 — подкладка под язычок; 6 — подкладка под союзку

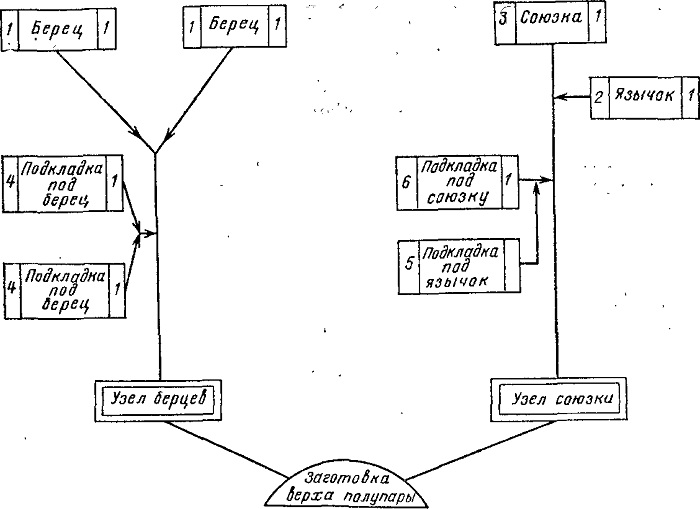

Рис. III.23. Схема сборки заготовки верха ботинок с настрочными берцами

Технологическая карта № 2. Сборка заготовки верха ботинок с настрочными берцами

1. Сострачивание задних краев берцев тачным швом.

Берцы складывают лицевыми сторонами так, чтобы их верхние и нижние края по линии заднего шва совпадали, и скрепляют одной строчкой. Начало и конец строчки закрепляют двумя-тремя дополнительными стежками.

Расстояние строчки от края берцев 1,2—1,5 мм. Частота строчки 4—5 стежков на 1 см.

Операцию выполняют на одноигольных швейных машинах с плоской платформой кл. 330-8 хлопчатобумажными нитками №20 и 10, иглами 0335-100, 0335-110, 0445-100, 0445-110.

2. Разглаживание заднего шва берцев. Задний шов берцев заправляют в разглаживающее устройство машины РЗШ-1-0, расправляют и разглаживают роликом. Края деталей после разглаживания должны быть расположены по обе стороны от тачного шва. Строчка при разглаживании гге должна быть нарушена, а детали деформированы.

3. Расстрачивание заднего шва берцев. Задний шов берцев расстачивают двумя параллельными строчками

одновременно с тесьмой, которая должна быть пристрочена без складок и морщин. Строчки должны быть одинаково удалены от тачного шва.

Расстояние между строчками 4—6 мм. Частота строчки 5—6 стежков на 1 см.

Операцию выполняют на швейных машинах двух-игольных с плоской платформой кл. 430 и 224, колонковых кл. 1324 и 324 хлопчатобумажными нитками № 40 и 30, иглами 0335-90, 0335-100, 0445-90, 0445-100.

4. Сострачивание задних краев кожаной подкладки под берцы тачным швом. Детали складывают лицевыми сторонами так, чтобы их верхние и нижние края по линии заднего шва совпадали, и скрепляют одной строчкой. Начало и конец строчки закрепляют двумя-тремя дополнительными стежками.

Расстояние строчки от края 1,2—1,5 мм. Частота строчки 5—6 стежков на 1 см.

Операцию выполняют на одноигольных швейных машинах с плоской платформой кл. 330-8 хлопчатобумажными нитками № 40 и 30, иглами 0335-90, 0335-100, 0445-90, 0445-100.

5. Намазка клеем верхних и передних краев берцев и подкладки. Сушка. Смотри операцию 8 технологической карты № 1.

6. Строчка канта берцев с обрезкой краев кожаной подкладки. Смотри операцию 10 технологической карты № 1.

7. Вставка блочков или крючков. Смотри операцию № 11 технологической карты № 1. Крючки вставляют симметрично на обоих берцах и расклепывают. На каждый берец вставляют четыре крючка.

Расстояние между центрами крючков 13—25 мм на машине ВК и 8—20 мм на машине ЛАЕ-2. Расстояние от края берцев до центра крючков 7—15 мм на машине ВК и 8—12 мм на машине ЛАЕ-2.

8. Пристрачивание язычков к союзкам. Союзку накладывают на язычок и пристрачивают одной или двумя строчками.

9. Пристрачивание кожаной подкладки под язычок к кожаной подкладке под союзку. Кожаную подкладку под язычок накладывают на подкладку под союзку так, чтобы их продольные оси совпадали, и пристрачивают одной строчкой. Начало и конец строчки закрепляют Дополнительными стежками. Припуск подкладки под

союзку для притачивания кожаной подкладки под язычок составляет 4—7 мм.

Расстояние строчки от края подкладки под язычок 1 —1,5 мм. Частота строчки 5—б стежков на

1 см.

Операцию выполняют на одноигольных швейных машинах с плоской платформой кл. 330-8 хлопчатобумажными нитками № 40 и 30, иглами 0335-90, 0335-100, 0445-90, 0445-100, 0203-90, 0203-100, 0277-90, 0277-100.

10. Намазка клеем и наклеивание язычка и союзки на кожаную подкладку под язычок и кожаную подкладку под союзку. На нелицевые стороны подкладки под язычок и крылья подкладки под союзки, а также на нелицевые стороны язычков и крыльев союзок наносят тонкий слой клея НК. Клеевую пленку высушивают. Подкладку наклеивают на союзку с язычком так, чтобы верхний н боковые края язычка выступали за края подкладки под язычок на 2—3 мм.

11. Пристрачивание язычка к кожаной подкладке под язычок. Язычок скрепляют с подкладкой одной строчкой, которая должна проходить на расстоянии 1 мм от краев кожаной подкладки под язычок. Частота строчки 5—6 стежков на 1 см.

Операцию выполняют на одноигольных швейных машинах с плоской платформой кл. 330-8 хлопчатобумажными нитками № 40 и 30, иглами 0335-90, 0335-100, 0445-90, 0445-100.

12. Пристрачивание берцев к союзкам с одновременной строчкой закрепок. Берцы накладывают на союзки по гофрам и наколкам так, чтобы края затяжных кромок деталей совпадали. Крылья союзки вместе с подкладкой под союзку располагают между берцами и подкладкой под нее. Берцы пристрачивают к союзкам двумя параллельными строчками с одновременным закреплением передних углов берцев закрепочным швом, так как при снятии обуви с колодок и в процессе ее носки на этот участок действуют значительные разрушающие силы. Длина закрепки 10—11 мм. Закрепки должны быть расположены симметрично на берцах полупары и одинаково в паре заготовок верха.

Расстояние первой строчки от края берцев 1 —1,2 мм, между строчками должно соответствовать утвержденной модели, но быть не более 4 мм. Частота строчки 5—6 стежков на 1 см.

Операцию выполняют на одноигольных швейных машинах с плоской платформой кл.

330-8 хлопчатобумажными нитками № 40 и 30, иглами 0335-90, 0335-100, 0445-90, 0445-100.

13. Шнурование заготовок верха. Смотри операцию 12 технологической карты № 1.
