Сборка заготовки верха туфель-лодочек с круговой союзкой

Характеристика конструкции заготовок: верх туфель

не имеет специального приспособления для закрепления на стопе. Основной деталью является круговая союзка. Туфли без задних наружных ремней с верхним краем, окантованным тесьмой, расположенной между верхом и подкладкой (рис. 111.24). Заготовка верха туфель-лодочек с круговой союзкой состоит из двух узлов:

узла верха — круговая союзка + межподкладка;

узла подкладки — текстильная подкладка + кожаная подкладка (рис. 111.25).

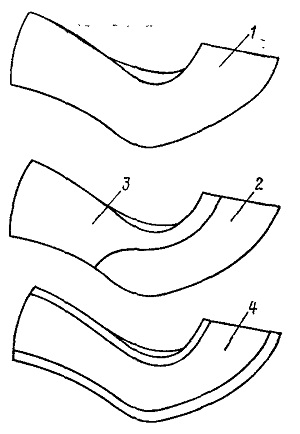

Рис. III.24. Детали верха туфель-лодочек с круговой союзкой:
I — союзка; 2 — текстильная подкладка; 3 — кожаная под* кладка; 4 — межподкладка

Технологическая карта № 3. Сборка заготовки верха туфель-лодочек с круговой союзкой

1. Наклеивание межподкладки. Межподкладку из ткани со слоем термопластичного клея наклеивают на наружные детали верха обуви без складок и морщин. Расстояние от краев деталей до краев межподкладки указано на с. 91.

Операцию выполняют на машине ДВ-1-О.

2. Сострачивание задних краев круговых союзок тачным швом. Круговые союзки складывают лицевыми сторонами так, чтобы их верхние и нижние края по линии заднего шва совпадали, и скрепляют одной строчкой. Начало и конец строчки закрепляют двумя-тремя дополнительными стежками.

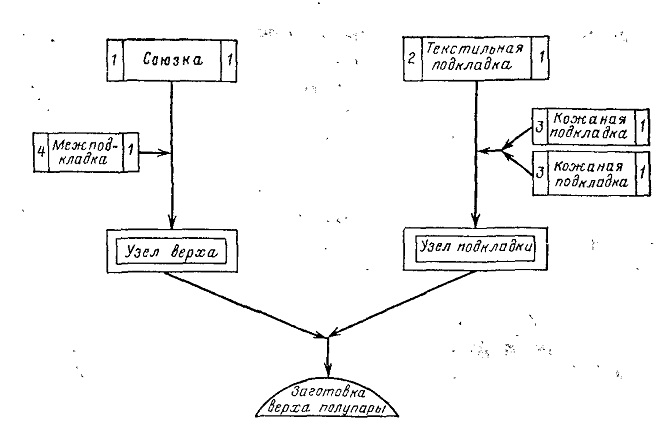

Ряс. 111.25. Схема Сборки заготовки верха туфель-лодочек с круговой союзкой

Расстояние строчки от края круговой союзки 1— 1,2 мм. Частота строчки 5—7 стежков на 1 см.

Операцию выполняют на одноигольных швейных машинах с плоской платформой кл. 330-8 хлопчатобумажными нитками № 30 и 20.

3. Разглаживание заднего шва союзок и наклеивание на него тесьмы. Шов союзок заправляют в разглаживающее устройство машины, расправляют, разглаживают роликом с одновременным наклеиванием на него укрепляющей тесьмы (или липкой ленты), и затем тесьма автоматически обрезается. Края деталей после разглаживания должны быть расположены по обе стороны от тачного шва. Тесьма должна быть наклеена на шов без складок и морщин. Строчка при разглаживании не должна быть нарушена.

Операцию выполняют на машине РЗШ-1-0.

4. Пристрачивание окантовочной тесьмы к верхнему краю союзки. Окантовочную тесьму лицевой стороной накладывают на верхний край круговой союзки с лицевой стороны и пристрачивают одной строчкой с одновременным прокладыванием и пристрачиванием укрепляющей тесьмы. Окантовочная и укрепляющая тесьма должна быть натянута без складок и морщин.

Расстояние строчки от верхнего края круговой союзки и окантовочной тесьмы, которые должны совпадать, 1 —
1,5 мм. Частота строчки 7—9 стежков на 1 см.

Операцию выполняют на одноигольных швейных машинах кл. 550 и 431 с направляющими устройствами для подачи окантовочной тесьмы шириной 10 мм сверху и укрепляющей тесьмы шириной 2 мм снизу, хлопчатобумажными нитками № 40, иглами 0203-85, 0203-90.

5. Выворачивание и загибка окантовочной тесьмы. Окантовочную тесьму выворачивают и загибают на бах-тармяную сторону верха обуви так, чтобы она плотно без складок и морщин облегала верхний край круговой союзки. Линия канта должна быть ровной.

Операцию выполняют на машине ЗКД-1-0 с одновременным нанесением термопластичного клея.

6. Сострачивание передних выступов кожаной подкладки. Передние края кожаной подкладки накладывают друг на друга по гофрам или наколкам и скрепляют одной или двумя параллельными строчками. Верхние и нижние края обеих деталей кожаной подкладки должны совпадать. Припуск кожаной подкладки на сострачивание при одной строчке 3—6 мм, при двух строчках 5—8 мм.

Расстояние первой строчки от края передних выступов кожаной подкладки 1—1,5 мм, между строчками 1—

2 мм. Частота строчки 5—6 стежков на 1 см.

Операцию выполняют на швейных машинах с плоской платформой одноигольных кл. 330-8 или двухигольных кл. 430 и 224 хлопчатобумажными нитками № 40 и 30, иглами 0335-90, 0335-100, 0445-90, 0445-100.

7. Пристрачивание кожаной подкладки к текстильной. Кожаную подкладку бахтармяной стороной накладывают на лицевую сторону текстильной подкладки по гофрам и пристрачивают одной строчкой. Нижние края кожаной и текстильной подкладки должны совпадать. Припуск текстильной подкладки под настрачивание кожаной подкладки 6—8 мм.

Расстояние строчки от края кожаной подкладки 1 —

1,5 мм. Частота строчки 5—6 стежков на 1 см.

Операцию выполняют на одноигольных швейных машинах с плоской платформой кл. 330-8 хлопчатобумажными нитками № 40 и 30, иглами 0335-90, 0335-100, 0445-90, 0445-100, 0203-90, 0203-100, 0277-90, 0277-100.

8. Намазка клеем верха и кожаной подкладки по канту. На нелицевые стороны верха и кожаной подкладки по канту на ширину 10—15 мм наносят тонкий ровный слой клея НК, не допуская загрязнения лицевой стороны деталей. Клеевую пленку высушивают.

9. Склеивание верха с кожаной подкладкой по канту.

Верх, собранный в замкнутый контур, склеивают по канту с подкладкой так, чтобы центр передних краев кожаной подкладки совпадал с продольной осью союзки, а задние края кожаной подкладки находили друг на друга на ширину 8—10 мм.

Верхние края кожаной подкладки должны выступать за края верха не более чем на 1,5—2 мм.

10. Строчка канта с обрезкой краев кожаной подкладки. Верх и подкладку сострачивают одной строчкой по канту. Выступающие края кожаной подкладки обрезают. Концы ниток продергивают на внутреннюю сторону заготовки верха и закрепляют.

Расстояние строчки от края окантовочной тесьмы 1 —1,5 мм. Частота строчки 7—9 стежков на 1 см.

Операцию выполняют на одноигольных колонковых швейных машинах кл. 332 хлопчатобумажными нитками № 40 и 30, иглами 0335-85, 0335-90, 0335-100, 0445-85, 0445-90, 0445-100.

11. Чистка заготовок верха. Смотри операцию 19 технологической карты № 1.
