§ 47. СВЕТОПРОНИЦАЕМЫЕ ОГРАЖДЕНИЯ ПОКРЫТИИ И СТЕН С ПРИМЕНЕНИЕМ ПЛАСТМАСС

Пространственные стеклопластиковые панели

 Они имеют ряд преимуществ по сравнению с плоскими. Они лучше соответствуют статическим условиям работы, а их очертания способствуют самоочищению поверхности во время дождя и снегопада и равномерному рассеянию света. Они могут быть однослойными и трехслойными ребристыми (рис. 90), изготовляемыми по той же технологии, что и плоские цельноформованные. По форме однослойные могут быть куполообразными и лотковыми двоякой кривизны (рис. 90, з). В отличие от аналогичных конструкций из оргстекла пространственные стеклопластиковые панели не ограничены размерами листов и дают возможность получать светопроницаемые элементы ограждения большой площади.

Прямолинейные или криволинейные стекло пластиковые плиты крепятся по контуру на опорную раму из антисептированных деревянных брусков и располагаются либо в одном уровне с глухими участками покрытия, либо выше их (рис. 91).

Описанные трехслойные конструкции находят применение в реальных проектах. На рис. 92 показано решение сводчатого покрытия бассейна в г. Пушкино с размерами в плане 38,5 X 14,9 м. Светопроницаемые гнутые панели укладываются по верхнему поясу алюминиевых арок и крепятся к ним стальными оцинкованными винтами.

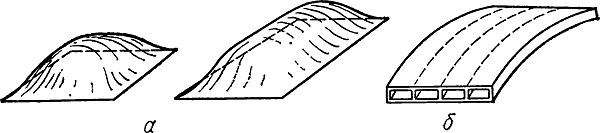

Рис. 90. Пространственные стеклопластиковые панели:
а — однослойные двоякой кривизны; б — трехслойная

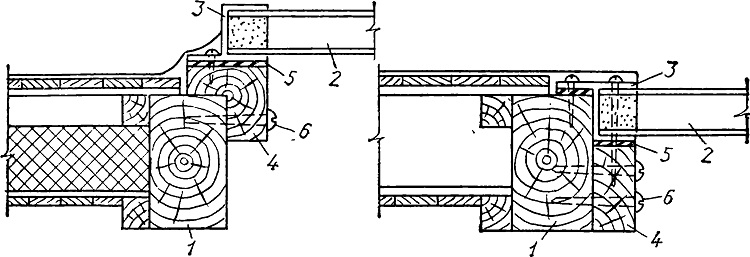

Рис. 91. Примеры опирания плит покрытия:
1 — прогон покрытия; 2 — стеклопластиковая плита; 3 — обрамление; 4 — опорная рама из антисептированных брусков; 5 — прокладки из морозостойкой резины; 6 — винты, шурупы

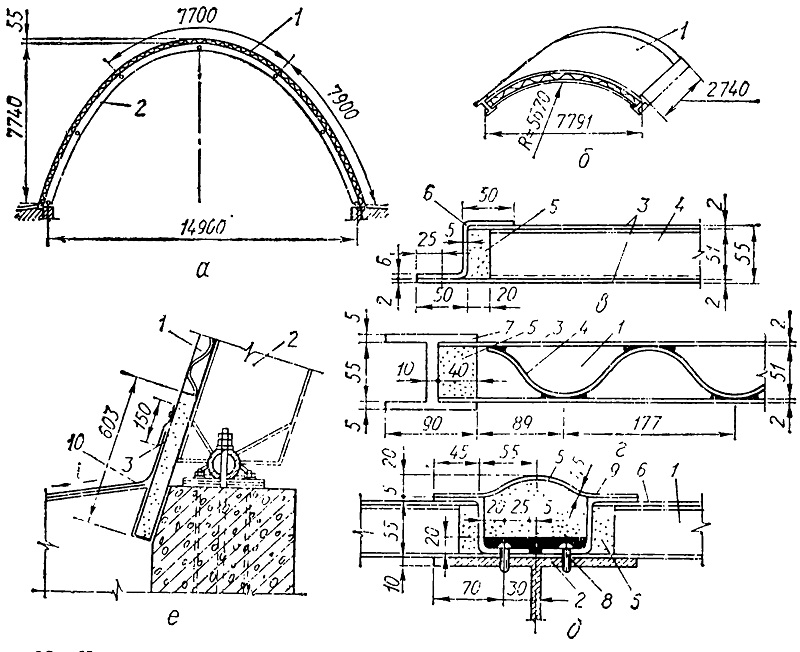

Рис. 92. Конструкция светопроницаемого покрытия:
а — разрез покрытия; б — средняя светопроницаемая панель покрытия; в — конструкция обрамления; г — стык поперек ската; д — стык вдоль ската; е — узел примыкания панели к плоской кровле; 1 — светопроницаемая трехслойная панель; 2 — алюминиевая двутавровая арка; 3 — плоские листы стеклопластика; 4 — волнистые листы стеклопластика; 5 — пенопласт; 6 — обрамляющий профиль из стеклопластика; 7 — стыковой двутавр из стеклопластика; 8 — винты для крепления панелей; 9 — стыковой нащельник из стеклопластика двоякой кривизны; 10 — рулонная кровля
