§ 47. СВЕТОПРОНИЦАЕМЫЕ ОГРАЖДЕНИЯ ПОКРЫТИИ И СТЕН С ПРИМЕНЕНИЕМ ПЛАСТМАСС
Волнистые листы (светоприницаемые ограждения покрытий)
Волнистые листы толщиной 1,5...2,5 мм
крепятся к прогонам с помощью болтов или винтов и шурупов (рис. 85). Шаг
расстановки крепежных элементов для листов с крупными волнами (115/28 и
выше) принят кратным двум шагам волны; для мелковолнистых листов
крепление ставят на каждой третьей волне. Кроме того закрепляются
крайние волны каждого листа. Диаметр болтов принимается 6 мм. Нахлестку
стыкуемых листов принимают для уклонов
10...25% не менее 200 мм, для уклонов более 25% — 150 мм, для
вертикальных ограждений — 100 мм.

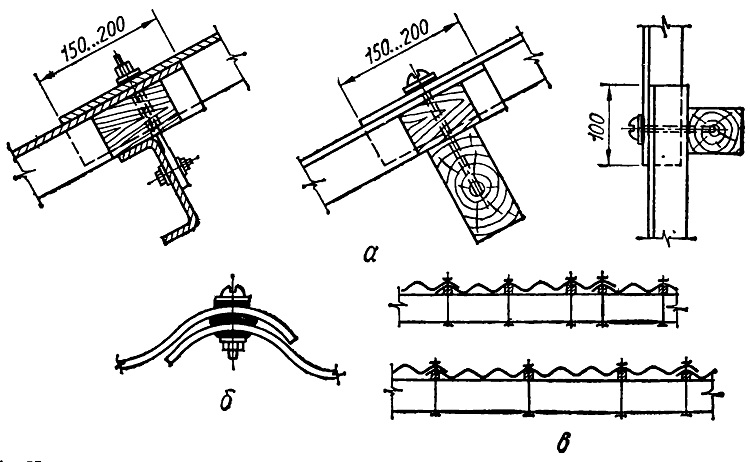

Рис. 85. Крепление и стыки волнистых листов:
а — типы креплений волнистых листов; б — стык поперек ската; в — схема расположения крепежных деталей по ширине листов
