§ 47. СВЕТОПРОНИЦАЕМЫЕ ОГРАЖДЕНИЯ ПОКРЫТИИ И СТЕН С ПРИМЕНЕНИЕМ ПЛАСТМАСС

Плоские трехслойные плиты (светопроницаемые ограждения покрытий)

 В зависимости от технологии изготовления стекло пластиковые плиты бывают клееными и цельноформованными.

Клееные трехслойные плиты состоят из наружных обшивок из плоских листов толщиной 1,5...2,5 мм, приклеенных к каркасу. Каркас выполняется из досок на ребро, плоских или волнистых листов стеклопластика, поставленных на ребро и образующих решетку (рис. 87, а, б), из волнистых листов стеклопластика в один или два слоя, уложенных плашмя (рис. 87, б) и др. Обрамление плит устраивается из деревянных антисептированных брусков, профильного алюминия, стеклопластика или жесткого пенопласта.

Обшивки плиты могут выполняться из волнистого полиэфирного стеклопластика (рис. 88). Деревянный каркас изготовляется из антисептированных брусков. Поперечные ребра являются промежуточными

опорами для обшивки, их располагают, исходя из обеспечения допустимого местного прогиба обшивок.

Цельноформованные плиты составляются из коробчатых элементов прямоугольного сечения (рис. 89), представляющих неотвержденные заготовки длиной, равной длине плиты. Спрессовкой нескольких элементов при вертикальном и боковом обжатии образуются плиты

нужной ширины (рис. 89, а, б). Цельноформованные плиты обладают большей несущей способностью и меньшей трудоемкостью изготовления (разработана непрерывная технологическая линия), чем ребристые плиты.

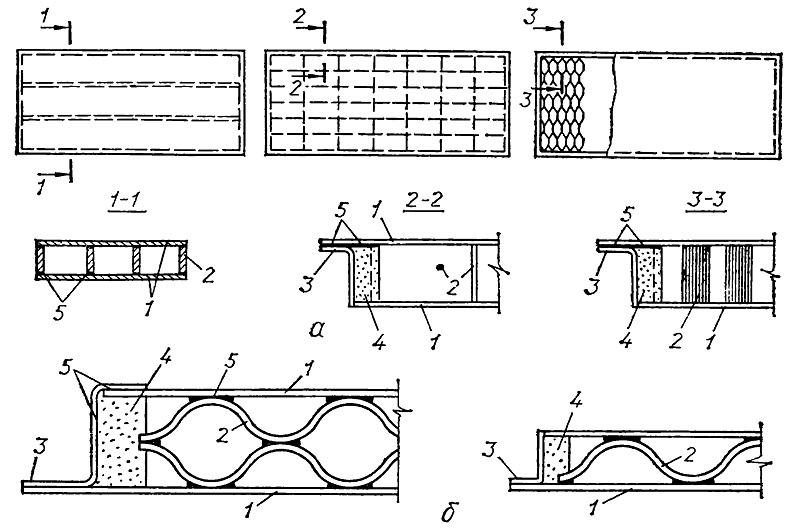

Рис. 87. Конструкции светопроницаемых панелей с плоскими обшивками: а — со средним слоем из досок и листов стеклопластика на ребро; 6 — со средним слоем из волнистых листов плашмя; 1 — наружные обшивки; 2 — ребристый каркас; 3 — обрамление контура; 4 — жесткий пенопласт; 5 — склейка

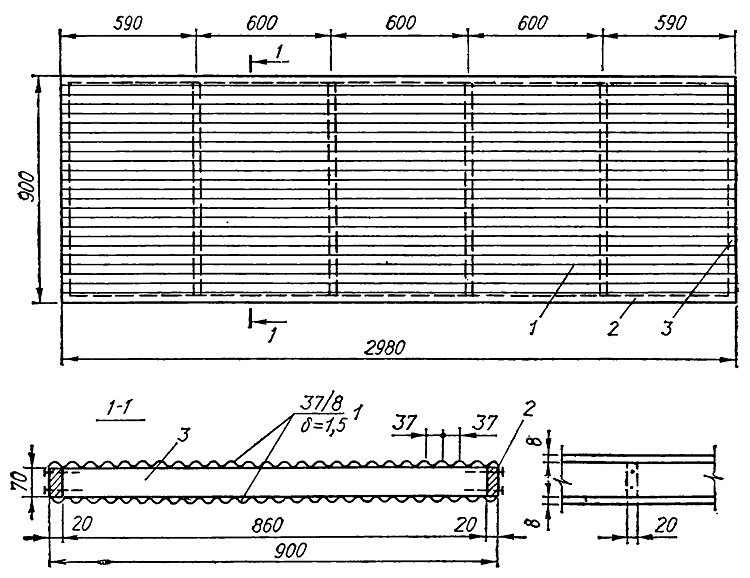

Рис. 88. Светопроницаемая плита с обшивками из волнистого стеклопластика:
1 — обшивка; 2 — продольное ребро; 3 — поперечина

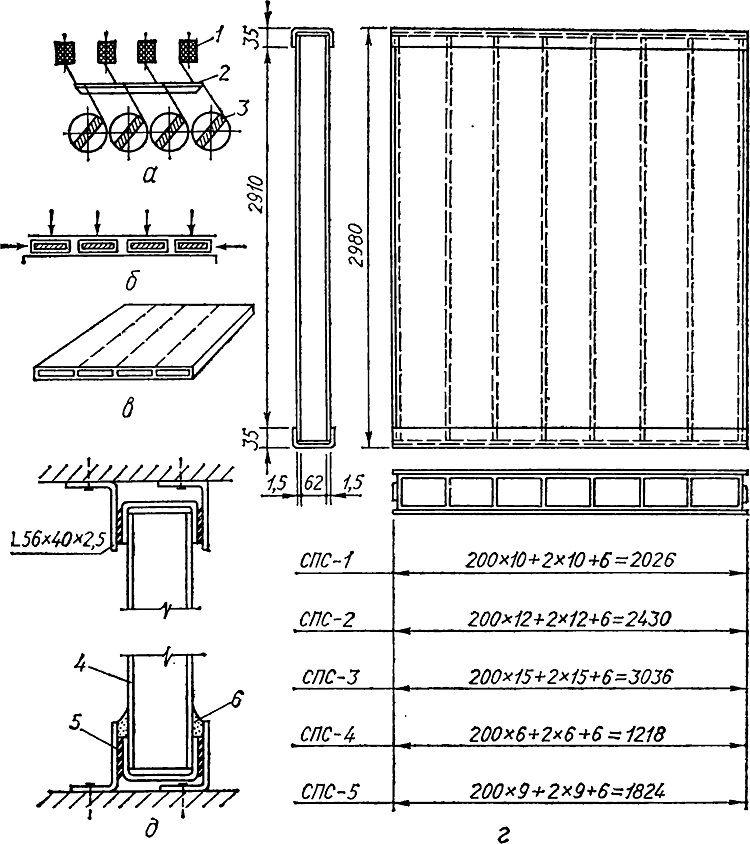

Рис. 89. Цельноформованные стеклопластиковые панели:
а — намотка стекложгута на оправки; б — боковое и вертикальное обжатие; в — готовая панель после извлечения оправок; г — типы панелей; д — узлы крепления стеновых панелей; 1 — бухты стекложгута; 2 — ванная со связующим; 3 — оправки; 4 - панель; 5 — уплотняющая прокладка; 6 — гидроизоляционная мастика
