§ 47. СВЕТОПРОНИЦАЕМЫЕ ОГРАЖДЕНИЯ ПОКРЫТИИ И СТЕН С ПРИМЕНЕНИЕМ ПЛАСТМАСС





Однослойные плиты (светоприницаемые ограждения покрытий)



 Волны обшивки могут располагаться как вдоль плиты, так и поперек ее (рис. 86). При расположении вдоль плиты обшивка воспринимает внешние нагрузки совместно с ребрами и в расчете находят приведенные геометрические характеристики поперечного сечения плиты. При поперечных волнах ребра обрамления выполняют роль прогонов, а сама обшивка воспринимает местную нагрузку.

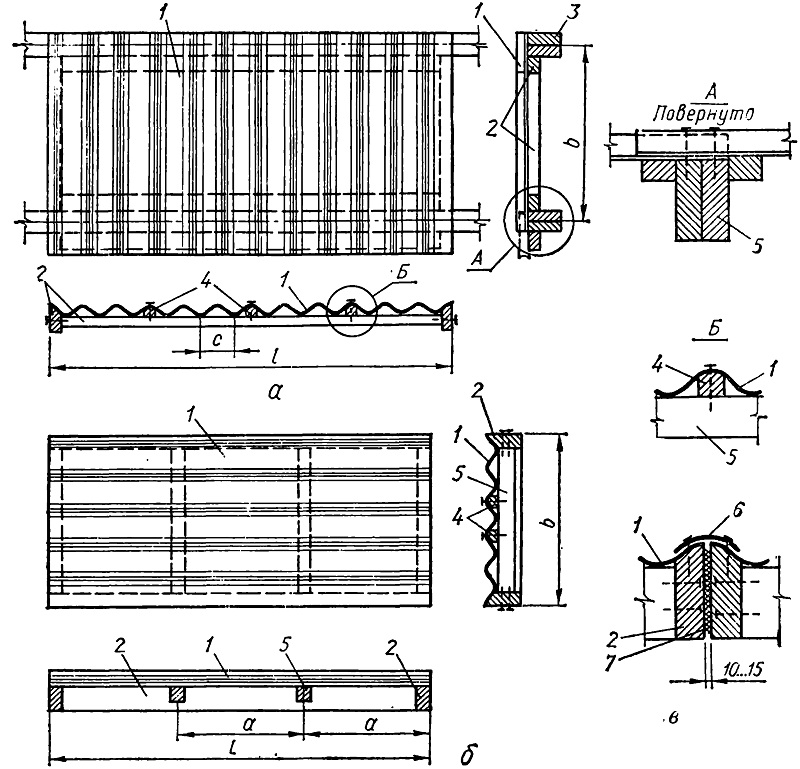

Рис. 86. Однослойные светопроницаемые плиты:
а — с поперечным расположением волн обшивки; 6 — с продольным расположением волн обшивки; в — узел сопряжения двух плит; 1 — обшивка; 2 — обрамление; 3 — прогон; 4 — подкладка; 5 — поперечное ребро; 6 — нащельник; 7 — заполнение стыка
