§ 45. РАСЧЕТ ИЗГИБАЕМЫХ ЭЛЕМЕНТОВ ДЕРЕВЯННЫХ ПОКРЫТИЙ

Настилы и обрешетки. Их рассчитывают по прочности и по прогибу, условно рассматривая их как двухпролетные неразрезные балки. Междуэтажные перекрытия, помимо обычного расчета на прогиб,

рекомендуется проверять на зыбкость по правилам, изложенным в СНиП 11-25-80.

Расчет настилов и обрешеток производится при следующих сочетаниях нагрузок: сила тяжести покрытия g и снег рсн; сила тяжести покрытия g и сосредоточенный груз Р = 1 кН с коэффициентом перегрузки последнего n = 1,2.

Обычно настилы и обрешетки расположены наклонно, причем может быть два варианта: когда настил расположен перпендикулярно к коньку крыши — продольно наклонный настил (рис. 82, а) и когда он расположен параллельно коньку крыши — поперечно наклонный настил (рис. 82, б).

В расчетах учитывают, что нагрузка g относится к единице поверхности покрытия, а нагрузка Рсн — к единице горизонтальной проекции покрытия. Расчет ведется для полосы настила шириной 1 м.

Продольно-наклонный настил рассчитывается без учета влияния скатных составляющих, действующих вдоль настила или обрешетки, при обычных углах а < 459 наклона крыши пренебрегают. Расчет ведется на составляющие нагрузок, перпендикулярные к скату крыши. За расчетный пролет настила принимают горизонтальную проекцию расстояния между прогонами — /р = /пр/cos а. Тогда расчетная схема настила выглядит, как показано на рис. 83, а.

Поперечно-наклонный настил рассчитывается с учетом того, что скатные составляющие нагрузок воспринимаются жесткой основой крыши. Настил воспринимает лишь перпендикулярные к скату составляющие нагрузок. Расчетный пролет равен расстоянию между стро-пильными ногами — lр = lстр. Расчетная схема настила в этом случае выглядит, как показано на рис. 83, б. Расчет элементов производится на соответственно расчетные и нормативные нагрузки по известным формулам: на прочность по формуле (27), по жесткости по формуле (34).

В зависимости от типа настила значение силы Рр от груза Р находится так: а) при двойном перекрестном настиле груз распределяется на ширину 0,5 м, откуда Рр = 1/0,5 = 2 кН; б) при сплошном одинарном настиле груз передается на две доски и Рр = 1/2b. где b — ширина доски в м; при разреженном настиле из досок или обрешетках из брусков при b <= 15 см Рр принимается, как в случае (б); при b > 15 см Pр = 1/b, где b — расстояние между осями досок или брусков, м.

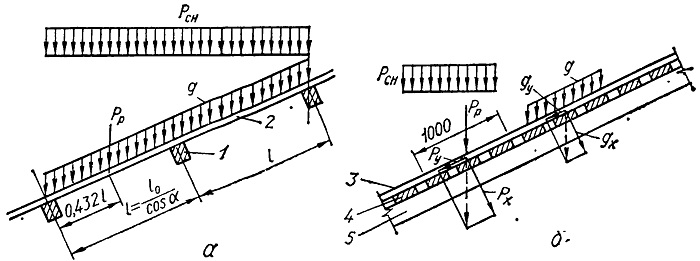

Рис. 82. Схемы работы настилов:
а — продольно-наклонный настил; б — поперечно-наклонный настил

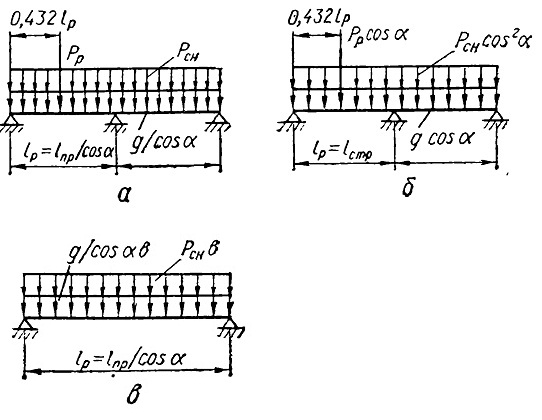

Рис. 83. Расчетные схемы элементов крыши:
а — продольно-наклонного настила; 6 — поперечно-наклонного настила; в — наклонных балок

Наклонные балки. К ним относятся стропильные ноги, скатные брусья и т. п. Нагрузка раскладывается по двум направлениям: вдоль оси балки и перпендикулярно к ней. Учет продольной составляющей необходим при крутых (а >= 45°) углах наклона балок и тяжелых крышах. Обычно расчет их производят только на изгиб. Расчетная схема балки показана на рис. 83, в, расчетные нагрузки по длине находятся умножением равномерно распределенных нагрузок на расстояние между балками.

Прогоны. Могут быть разрезными, консольно-балочными и неразрезными. Работают прогоны на косой изгиб.

Разрезные прогоны цельного сечения из бруса или составные из досок на ребро рассчитываются по правилам, изложенным в § 27. Высокие прогоны прямоугольного сечения должны быть предохранены от бокового выпучивания настилами или иными связями, расположенными по длине прогона на расстоянии не более 20-кратной их толщины. Стыкуются разрезные прогоны над опорами.

Более выгодными по расходу материала, чем разрезные прогоны, являются консольно-балочные и неразрезные, но они более сложны в конструктивном отношении.

Консольно-балочные прогоны (рис. 84, а) применяются чаще всего в покрытиях и чердачных перекрытиях зданий при преобладающей

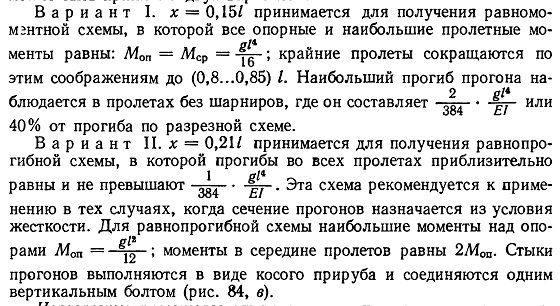

ленной нагрузке во всех пролетах. Стыки прогонов размещаются по два через пролет. Расстояние х стыков от опор может быть принято в двух вариантах.

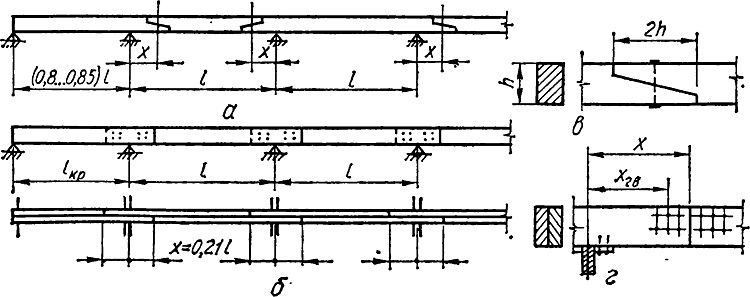

Рис. 84. Консольно-балочные и неразрезные прогоны:
а— схема консольно-балочного прогона; б — схема неразрезного прогона; в — стык косым прирубом; г гвоздевой стык

Неразрезные прогоны выполняются из двух спаренных досок, соединенных между собой по всей длине гвоздями (рис. 84, б). Каждая половина такого прогона выполняется по цепной равнопрогибной схеме со стыками, расположенными в одну сторону от опор, другая половина прогона выполняется по той же схеме, но со стыками, расположенными в другую сторону от опор. В таких прогонах нет удлиненных элементов и длины всех их равняются l. Стыки располагаются в зоне наименьших моментов. Имеющаяся в стыке одна неразрезная доска достаточна для воспринятая усилия в этом сечении. Поскольку в зонах наибольших моментов сечение прогона не имеет ослаблений, неразрезные прогоны рассматриваются как балки постоянного сечения. Так как в крайних пролетах и над второй опорой наибольшие изгибающие моменты, прогон здесь усиливают третьей доской. Можно уменьшать крайние пролеты до 0,8l, благодаря чему уменьшается давление на крайние опоры, и нижележащие несущие конструкции (балки, фермы, колонны) решаются аналогично промежуточным.

Концы стыкуемых досок (рис. 84, г) пришивают гвоздями к неразрезной доске. Число гвоздей nгв, забиваемых в каждый конец, определяется из расчета на действие поперечной силы:

Кроме расчетных гвоздей в стыках, по всей длине прогона забиваются гвозди для сплачивания досок примерно через 0,5 м.
