Глава V. СОСТАВНЫЕ СТЕРЖНИ НА ПОДАТЛИВЫХ СВЯЗЯХ

Глава V. СОСТАВНЫЕ СТЕРЖНИ НА ПОДАТЛИВЫХ СВЯЗЯХ

§ 39. ОБЩИЕ СВЕДЕНИЯ

Стержни, имеющие развитую площадь поперечного сечения, выполняются обычно составными (из-за ограниченности сортимента пиломатериалов) в виде пакета из досок и брусьев, соединенных между собой по длине связями. Так могут быть выполнены: крупные балки, колонны, стойки, пояса и раскосы ферм, арки, рамы и другие элементы конструкций.

Так как все виды механических соединений обладают податливостью, то в составных стержнях в работе под нагрузкой происходит взаимное смещение отдельных ветвей вдоль рабочих швов. Вследствие этого составные стержни имеют меньшую жесткость и меньшую несущую способность, чем равновеликие им по площади стержни цельного сечения.

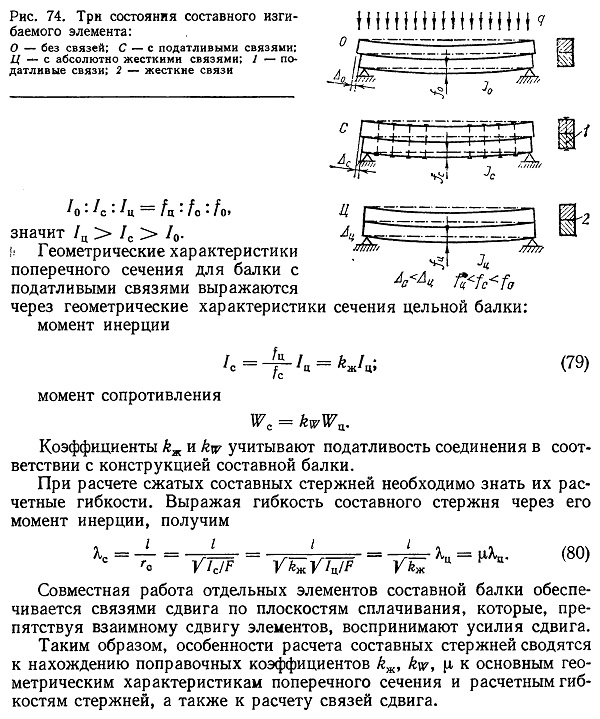

Основные положения метода расчета составных стержней рассмотрим на примере работы составной балки. Балка (рис. 74) представлена в трех вариантах: пакет из брусьев без связей по плоскостям сплачива-нйя, тип «О»; пакет с податливыми связями, тип «С»; балка цельного селения, тип «Ц» (из одного элемента или клеедощатая).

При одинаковой площади поперечного сечения момент инерции и момент сопротивления балки типа «О» гораздо меньше, чем балки цёльного сечения «Ц», так как каждый элемент балки сопротивляется изгибу самостоятельно и меньше, чем балки типа «С» за счет податли-вости соединения. Соотношения моментов инерции балок обратно пропорциональны соотношениям их прогибов:
