§ 44. ДЕРЕВЯННЫЕ КОНСТРУКЦИИ ПОСТРОЕЧНОГО ИЗГОТОВЛЕНИЯ





Утепленные деревянные покрытия построечного изготовления





 По своему назначению утепленные покрытия должны обеспечивать: гидроизоляцию — защиту от атмосферных осадков, термоизоляцию — защиту от потери тепла, пароизоляцию — защиту от проникновения паров внутреннего теплового воздуха в толщу покрытия.

Утепленные покрытия бывают совмещенные — бесчердачные (рис. 80, а) и раздельные — чердачные (рис. 80, б).

Слои гидро-, термо- и пароизоляции, а также воздушных прослоек должны обеспечивать осушающий режим, препятствующий загниванию деревянных частей покрытия и понижению его термоизоляционных свойств от увлажнения.

Осушение необходимо для удаления собственной влаги строительных материалов, влаги от случайных протеканий кровли, а также от систематического конденсата паров внутреннего воздуха в толще покрытия. Осушающий режим удобнее создавать в чердачных покрытиях, которые рекомендуются к применению, несмотря на их более высокую стоимость по сравнению с бесчердачными.

Применение чердачных покрытий невозможно в помещениях с верхним светом, а также при сводчатых покрытиях. Промышленные утепленные здания с малым уклоном кровли обычно имеют совмещенные покрытия. Совмещенные (бесчердачные) покрытия разделяются на пустотные и беспустотные.

Пустотные покрытия характеризуются наличием воздушной прослойки между основанием кровли и термоизоляционным слоем и устраиваются при воздухонепроницаемой кровле. Воздушная прослойка необходима для вентилирования толщи покрытия. Вентиляция производится холодным наружным воздухом, поступающим в покрытия в его пониженной части у карниза (рис. 81, а).

Сплошное деревянное основание кровли выполняется из двух слоев: верхнего косого защитного настила и нижнего рабочего, который укладывается с зазорами для предотвращения выпучивания при раз-бухании, а также для просушки защитного настила. Оба слоя настила сшиваются гвоздями между собой и с прогонами, причем образуется жесткая в плоскости крыши пластинка, способная воспринимать скатные составляющие нагрузок и облегчать этим работу прогонов.

Термоизоляционный слой покрытия выполняется из плитных или из засыпных утеплителей. Следует отдавать предпочтение плитным утеплителям из материалов, не подвергающихся гниению и возгоранию. Утеплитель в пустотных покрытиях располагается между прогонами или скатными брусьями, или — на них. Несущей основой для утеплителя служит накат, подшивка или настил. Часто применяется щитовой накат, который располагается между прогонами или скатными брусьями на специальных пришивных брусках.

Пароизоляционный слой (толь, пергамин, слой битума) укладывается между утеплителем и накатом (подшивкой, настилом) или наносится снизу его. Пароизоляционный слой должен быть непрерывным по всей поверхности покрытия. Швы рулонного ковра тщательно проклеиваются клебемассой.

Беспустотные покрытия (рис. 81, в) не имеют воздушной прослойки, устройство которой излишне при применении воздухопроницаемых кровель (этернита, черепицы, асбестоцементных плит и др.), так как проветривание покрытия происходит наружу сквозь щели кровли.

Беспустотные покрытия с воздухонепроницаемой кровлей (рулонной) могут применяться лишь в покрытиях над сухими помещениями с относительной влажностью воздуха не более 50% при t = 18° (рис. 81, б). Просыхание такого покрытия может происходить только изнутри помещения, вследствие чего применение в данном случае па-роизоляции не рекомендуется. Преимуществом беспустотных конструкций является их большая огнестойкость по сравнению с пустотными.

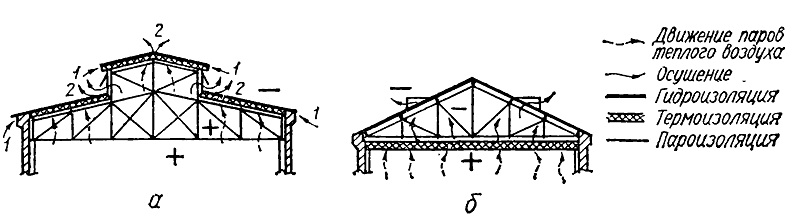

Рис. 80. Схемы двух типов покрытий:
а - совмещенного (бесчердачного); б раздельного (чердачного); 1 продух; 2 — выходное отверстие продуха

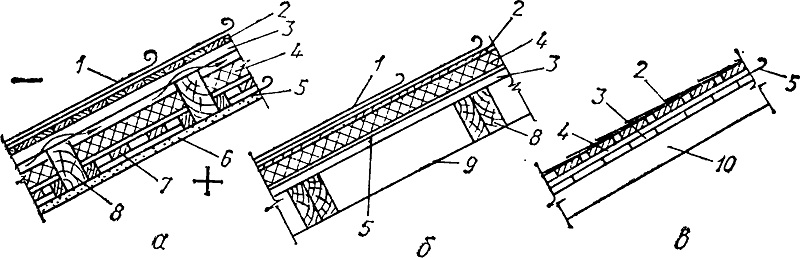

Рис. 81. Схемы покрытий:
а — пустотное утепленное; б — беспустотное утепленное с воздухонепроницаемой рулонной кровлей; в — с воздухопроницаемой штучной кровлей; 1 — рулонная кровля: 2 — защитный настил (в «а») или стяжка (в «б»); 3 — рабочий настил; 4 — термоизоляция; 5 — пароизоляция; 6 — сухая штукатурка; 7 — щит; 8 — прогон; 9 — верхний пояс фермы; 10 — стропильная нога
