§ 37. СВАРКА ТЕРМОПЛАСТИЧНЫХ ПЛАСТМАСС

§ 37. СВАРКА ТЕРМОПЛАСТИЧНЫХ ПЛАСТМАСС

Благодаря сравнительно низкой термостойкости термопластмасс, температура сварки у них невысока. Нагрев обычно совмещают с давлением, это дает возможность не доводить материал в месте стыка до полного расплавления, ограничиваясь только переходом его в вязкотекучее состояние.

На практике применяются четыре способа сварки: воздушно-газовый, контактно-термический, токами высокой частоты, нагретым инструментом или присадочным материалом.

Виды сварных швов показаны на рис. 72.

Прочность сварных швов зависит от типа шва и способа сварки. Прочность стыковых швов на растяжение относительно прочности материала составляет: для жесткого винипласта — 75...90%, для оргстекла — 75...85%; на сжатие соответственно — 86...100% и 86... 98%; на срез — 64...76% и 64...73%.

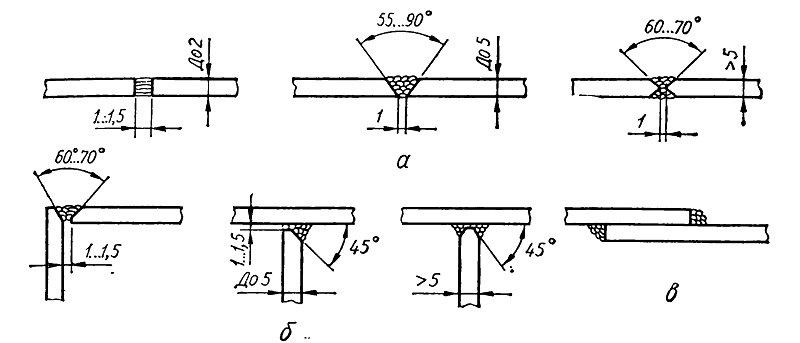

Рис. 72. Виды сварных швов:
а — впритык; б — угловые; в — валиковый

содержание .. 70 71 72 73 74 75 76 77 78 79 80 ..
