Мотоцикл HONDA VT750C2B/C2S. Инструкция по эксплуатации и ТО - часть 8
ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ
Ознакомьтесь с правилами техники безопасности
на стр. 82.
Если имеет место частое перегорание предохранителя,
это обычно указывает на наличие короткого замыкания или перегрузки в
системе электрооборудования. Для выполнения ремонта обратитесь к
официальному дилеру Honda.
[примечание!
Запрещается использовать предохранители, отличающиеся по номинальному
току от штатных. Это может привести к серьёзной неисправности системы
электрооборудования, к возгоранию, опасному отключению приборов
освещения или потере мощности двигателя.
(VT750C2B)
Блок предохранителей:
Блок предохранителей (1) расположен за правой
боковой панелью.
Номинальный ток предохранителей: 20А, 10 А
1. Снимите правый кожух (стр. 63).
2. Откройте крышку блока предохранителей (2).

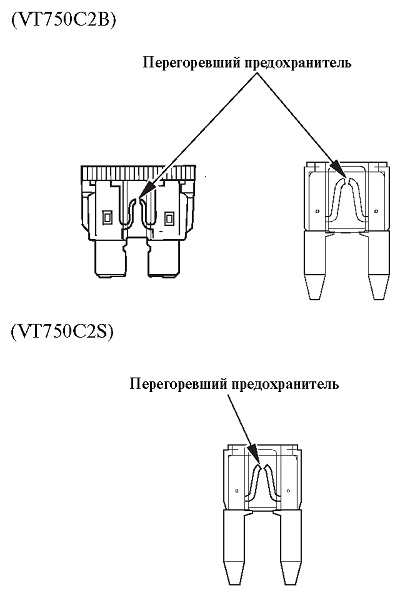

3. Извлеките перегоревший предохранитель и установите новый
предохранитель. Запасные предохранители (3) находятся в блоке
предохранителей.
4. Закройте крышку блока предохранителей и установите правый кожух.
Предохранитель системы впрыска:
Предохранитель системы впрыска топлива (4) расположен за правым кожухом.
Номинальный ток предохранителя: 15А
1. Снимите правый кожух (стр. 63).
2. Откройте крышку блока предохранителей (5).
3. Извлеките перегоревший предохранитель и установите новый
предохранитель. Запасной предохранитель системы впрыска топлива (6)
находится в блоке предохранителей системы впрыска топлива (7).
4. Закройте крышку блока предохранителей системы впрыска топлива и установите правый кожух.

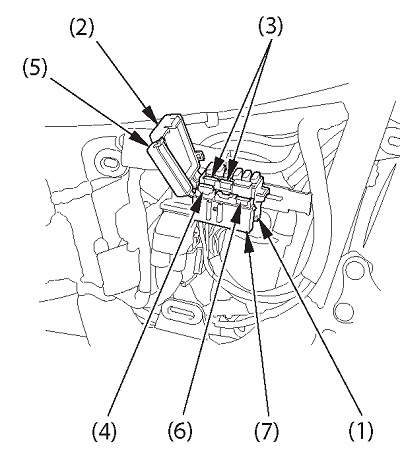

1 Блок предохранителей
2 Крышка блока предохранителей
3 Запасные предохранители
4 Предохранитель системы впрыска:
(5) Крышка предохранителя системы впрыска
(6) Запасной предохранитель системы впрыска топлива
(7) Блок предохранителей системы впрыска топлива
(VT750C2S)

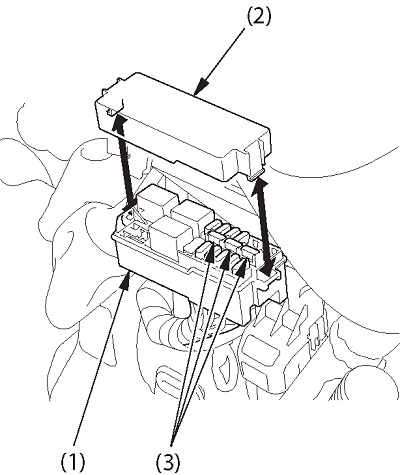

Блок предохранителей:
Блок предохранителей (1) расположен за левым
кожухом.
Номинальный ток предохранителей: 30А, 20А, 10А
1. Снимите левый кожух (см. стр. 63).
2. Снимите крышку блока предохранителей (2).
3. Извлеките перегоревший предохранитель и установите новый
предохранитель. Запасные предохранители (3) находятся в блоке
предохранителей.
4. Закройте крышку блока предохранителей и установите левый кожух.
(1) Блок предохранителей
(2) Крышка блока предохранителей
(3) Запасные предохранители

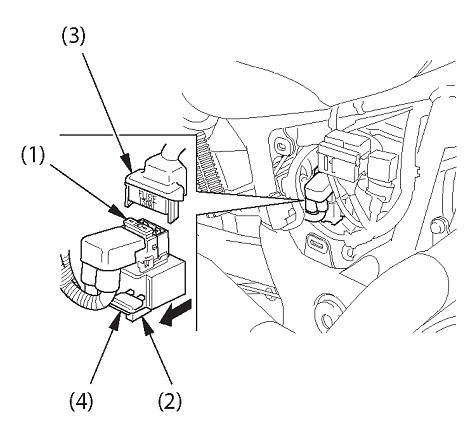

(VT750C2B)
Главный предохранитель:
Главный предохранитель (1) расположен за правым кожухом.
Номинальный ток предохранителя: 30А
1. Снимите правый кожух (стр. 63).
2. Извлеките электромагнитный выключатель стартера из рамы.
3. Отсоедините колодку разъёма (3) электромагнитного включателя
стартера.
4. Извлеките перегоревший предохранитель и установите новый
предохранитель. Запасной предохранитель (4) находится под
электромагнитным включателем стартера.
5. Присоедините колодку разъема, установите на место электромагнитный
включатель стартера и правый кожух.

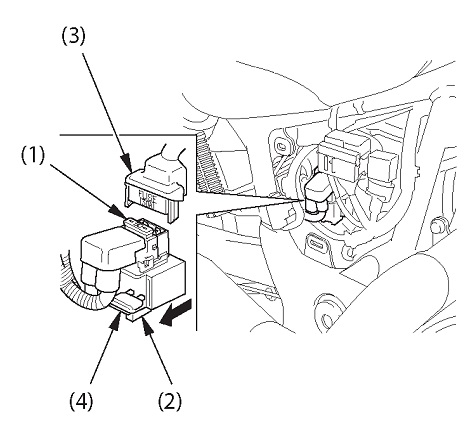

(1) Главный предохранитель
(2) Электромагнитный выключатель стартера
(3) Разъем жгута проводов
(4) Запасной главный предохранитель
(VT750C2S)
Главный предохранитель. Предохранитель системы впрыска топлива:
Главный предохранитель (1) и предохранитель системы впрыска топлива (2)
расположены за левым кожухом.
Номинальный ток предохранителей:
Главный предохранитель 30 А
Предохранитель системы впрыска 20 А
1. Снимите левый кожух (см. стр. 63).
2. Отсоедините фиксаторы (3), затем снимите
крышку коробки предохранителей (4).
3. Извлеките перегоревший предохранитель и установите новый
предохранитель. Запасные предохранители находятся в блоке
предохранителей (стр. 127).
4. Закройте крышку электромагнитного выключателя и установите на место
левый кожух.

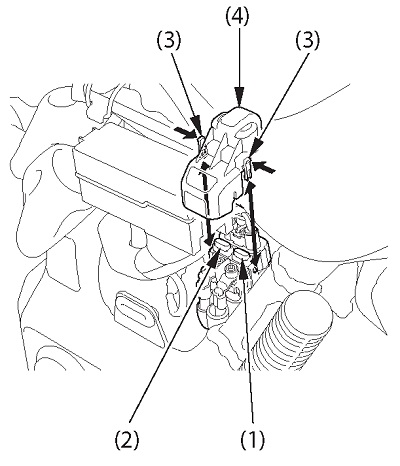

(1) Главный предохранитель
(2) Предохранитель системы впрыска топлива
(3) Фиксаторы
(4) Электромагнитный включатель стартера
АККУМУЛЯТОРНАЯ БАТАРЕЯ
Ознакомьтесь с правилами техники безопасности
на стр. 82.
На данном мотоцикле применяется необслуживаемая
аккумуляторная батарея, которая не нуждается в проверке уровня
электролита или доливке дистиллированной воды. Если аккумуляторная
батарея разряжена и/или имеет место подтекание электролита, затруднённый
запуск или другие проблемы, связанные с электричеством, обратитесь к
официальному дилеру Honda.
На данном мотоцикле применяется необслуживаемая аккумуляторная батарея.
Снятие полосы, закрывающей пробки, может привести к выходу
аккумуляторной батареи из строя.
Данный символ на аккумуляторной батарее означает, что АКБ нельзя
выбрасывать вместе с бытовыми отходами
Если вы неправильно утилизируете отслужившую свой срок аккумуляторную
батарею, то нанесете вред окружающей среде и здоровью людей. Действуйте
в соответствии с местным законодательством.
Аккумуляторная батарея при работе выделяет взрывоопасный водород.
Искра или пламя могут вызвать взрыв аккумуляторной батареи, сила
которого достаточна для причинения серьёзных травм.
При работах с аккумуляторной батареей следует надевать защитную одежду,
защитить лицо или доверить работы с аккумуляторной батареей
квалифицированному механику.
Помните, что самостоятельное техническое обслуживание возможно только
при отсутствии возможности приезда в официальный сервис. Перед
проведением работ самостоятельно, предупредите об этом своего дилера.
Снятие:
Аккумуляторная батарея находится в контейнере, расположенном под седлом.
1. Выключите зажигание, повернув ключ в положение OFF (ВЫКЛ).
2. Снимите седло (стр. 64).
3. Выньте пакет для документов.
4. Снимите крышку (1) аккумуляторной батареи, вывернув шуруп (2).

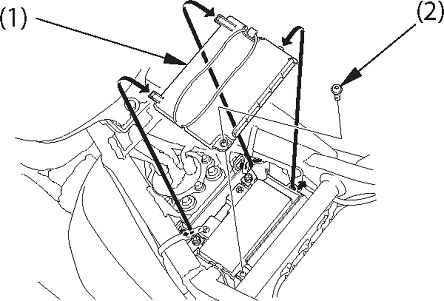

(VT750C2B)
(1) Крышка аккумулятор ной батареи
(2) Винт

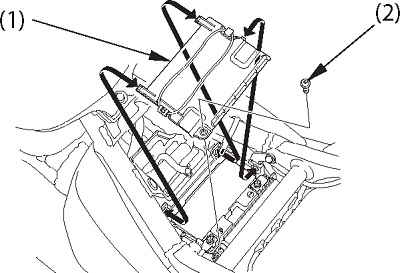

(VT750C2S)
(1) Крышка аккумуляторной батареи
(2) Винт
5. Вначале отсоедините «отрицательную» (-) клемму
(3) от аккумуляторной батареи, затем отсоедините «положительную» (+)
клемму (4).
6. Откройте крышку отсека АКБ (5).
7. Извлеките аккумуляторную батарею (6) из контейнера.

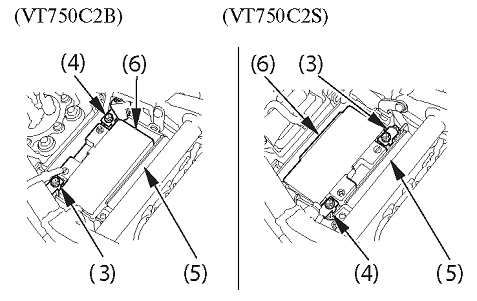

(3) «Отрицательная» (-) клемма
(4) «Положительная» (+) клемма
(5) Крышка отсека аккумуляторной батареи
(6) Аккумуляторная батарея
Установка:
1. Установка производится в порядке, обратном снятию. Подключая
аккумуляторную батарею, сначала необходимо присоединить клемму к
положительному выводу (+), а затем - к отрицательному выводу (-)
батареи.
2. Проверьте надежность затяжки всех болтов и соединений.
