Особенности формирования структуры отливок



Формирование структуры стальных отливок подчиняется тем же закономерностям, что и в стальных слитках спокойных сталей. Однако в связи с тем, что отливка имеет, как правило, сложную конфигурацию и затвердевает в большинстве случаев в песчаной форме, кристаллическое строение ее имеет ряд характерных особенностей, что очень важно для получения качественных изделий. При заливке стали в песчаную форму изменяется протяженность структурных зон: резко сокращается зона столбчатых кристаллов, а в некоторых отливках она вообще может отсутствовать, увеличивается центральная зона равноосных кристаллов, корковая зона выражена слабее. Изменяя теплоотвод применением холодильников в песчаной форме, в случае необходимости удается получить переменную структуру на поверхности или по сечению отливки.

Особенностью формирования чугунных отливок является то, что в зависимости от условий кристаллизации и химического состава в них по сечению могут формироваться различные структурные зоны, представленные серым, половинчатым и белым чугуном.

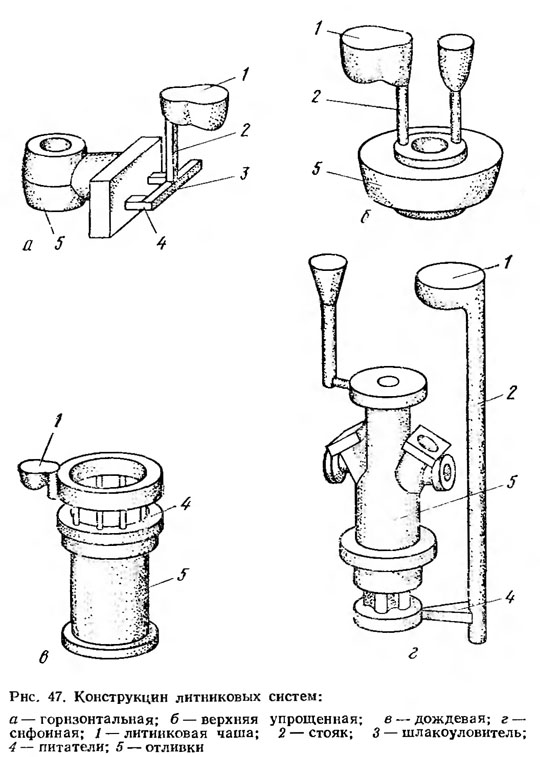

Кроме того, в отличие от слитков для получения отливок используют разнообразные литниковые системы (рис. 47). В зависимости от уровня подвода металла в форму различают следующие конструкции литниковых систем:

горизонтальные — сплав подводится в форму по разъему (рис. 47, а);

верхние (упрощенная литниковая система) — сплав заливается непосредственно через стояк (рис. 47, б);

дождевые — сплав подводится в форму сверху через большое количество мелких питателей (рис. 47, в);

сифонные — сплав заполняет форму снизу через один или несколько питателей (рис. 47, г).

Горизонтальную литниковую систему применяют для обычного мелкого и среднего литья, когда высота падения металла в нижней полуформе не превышает 230—250 мм.

Для изготовления простых неответственных отливок используют верхнюю упрощенную литниковую систему. Стояк в этом случае располагают непосредственно на отливке.


Дождевую литниковую систему применяют при заливке отливок для цилиндров, втулок, барабанов и других подобных деталей, а сифонную — при изготовлении высоких отливок, когда подвод сплава сверху может вызвать размыв формы и разбрызгивание металла. При заливке высоких стержневых отливок лучше использовать ярусную литниковую систему — подвод металла сифоном на разных уровнях, что увеличивает температуру металла в верхних частях отливки и уменьшает опасность образования оксидов и спаев.
