Автокран P&H CNT-650. Руководство по эксплуатации и ТО - часть 13

ТЕХНИЧЕСКОЙ ОБСЛУЖИВАНИЕ, ЧАСТЬ "В" 200 ЧАСОВ ИЛИ ЕЖЕМЕСЯЧНО

Общая информация

Предложенные в Разделе 3 схемы проведения операций по смазке содержат в себе информацию по месторасположению каждой

конкретной точки, нуждающейся в обслуживании, и типы рекомендуемых смазочных средств.

Выполните указания частей "А” и "Б"

Перед тем, как приступить к выполнению указаний части “В", обратитесь к списку операций, перечисленных в частях "А" и "Б", и выполните все указанные там операции.

Проверка натяжения V-образного ремня

Приложите силу в 11 кг в точке, которая находится на одинаковом расстоянии от блоков. Правильно настроенный ремень провиснет не более, чем на 13 - 19 мм ( как показано на рис. 4В-1 ).

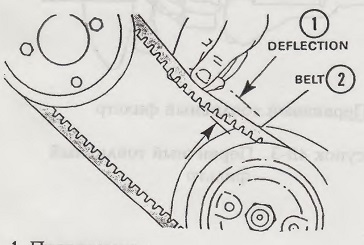

Рисунок 4В-1 Проверка натяжения V-образного ремня.

1. Провисание
2. Ремень

Замена масла и фильтра двигателя

Для замены масла и фильтра в Detroit Diesel двигателе выполните следующие указания ( см.рис. 4В-2 ):

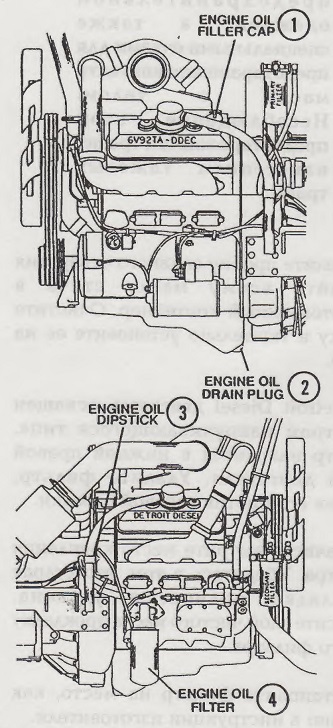

Рисунок 4В-2. Пробка сливного отверстия масла двигателя и фильтр

1. Фильтр воздушного компрессора
2. Пробка сливного отверстия масла двигателя
3. Указатель уровня масла двигателя
4. Масляный фильтр двигателя

1 Перед тем, как сливать масло, прогрейте двигатель.

ПРЕДУПРЕЖДЕНИЕ

Горячее масло может нанести ожоги.

Пользуйтесь предохранительной одеждой, а также специальными очками для предотвращения контакта масла с телом. Несоблюдение этой предосторожности грозит нанесением тяжелых травм.
2. Удалите пробку сливного отверстия и дайте всему маслу стечь в приготовленный контейнер. Очистите пробку и тщательно установите ее на место.

3. Detroit Diesel двигатель оснащен фильтром накручивающегося типа. Фильтр находится в нижней правой части двигателя. Удалите фильтр, вращая его против часовой стрелки.

4. Начисто вытрите место крепления фильтра. Убедитесь в том, что старая прокладка полностью удалена. Нанесите слой чистого масла прокладку нового фильтра,

5. Установите фильтр на место, как указано в инструкции изготовителя.

6. Добавьте масло указанного в Разделе 3 типа через наполнительное отверстие. Убедитесь в том, что уровень масла на указателе уровня находится между отметками "L" и “F".

7. Заведите двигатель и убедитесь в отсутствии течи в районе фильтра и пробки сливного отверстия.

Замена топливных фильтров двигателя

Detroit Diesel двигатель оснащен двумя топливными фильтрами: первичным и вторичным. Первичный фильтр расположен в верхней левой задней части двигателя ( см Рис. 4В-3 ). Вторичный фильтр расположен в правой передней части ( см. Рис. 4В-4). Оба фильтра накручивающегося типа. Замена фильтров производится следующим образом:

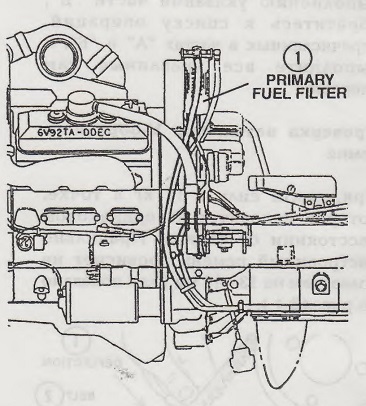

Рисунок 4В-3. Первичный топливный фильтр

1. Первичный топливный фильтр

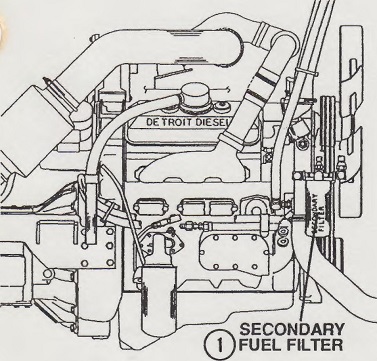

Рисунок 4В-4 Вторичный топливный фильтр

1. Вторичный топливный фильтр

1. Удалите фильтр, вращая его прошв часовой стрелки.

2. Зачистите место прокладки чистой ветошью.

3. Смажьте резиновую прокладку нового фильтра чистым машинным маслом.

4. Наполните фильтр чистым дизельным топливом.

5. Установите фильтр на место в соответствии с рекомендациями изготовителя.

Проверка шлангов и труб

Тщательно проверьте все шланги и трубные соединения машины на наличие течи и/или повреждений. В случае обнаружения течи, которая не может быть устранена путем затягивания соединения, замените
поврежденное соединение или произведите необходимый ремонт.

Проверка затяжки болтов опорноповоротной платформы

Проверьте болты крепления верхней части к опорно-поворотной платформе. Убедитесь в том, что они затянуты до 198 кг/м. При необходимости подтяните.

Проверка затяжки болтов крепления карданных валов

Проверьте элементы крепления карданов и центрального подшипника. Пользуйтесь данными, предложенными в таблице в Разделе 1.

Проверка воздухозаборной системы

Проверьте систему на наличие треснувших шлангов, ослабших зажимов и соединений, проколов, которые могут привести к повреждению двигателя.

Отрегулируйте или замените негодный части, а затем проверьте систему на наличие течи.

Проверка крепежа двигателя и коробки пердач

Проверьте болты крепления двигателя и коробки передач. Пользуйтесь данными, предложенными в таблице 1-
2.

Проверка затяжки гаек крепления колес

Гайки крепления колес должны быть тщательно инспектированы.

Определите силу затяжки каждой гайки крепления. Показатель должен находиться в пределах 62 - 69 кг/м.

Замена фильтра воздушного компрессора

Замена фильтра производится следующим образом ( см. Рис. 4В-5 ):

1. Снимите крышку фильтра, удалив для этого крепежную гайку.

2. Замените фильтр и установите крышку на место, предварительно очистив ее.

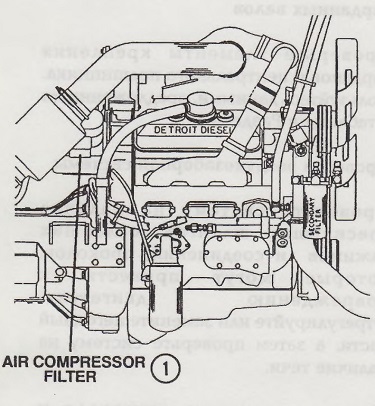

Рисунок 4В-5. Фильтр воздушного компрессора

1. Фильтр воздушного компрессора
