Стреловые самоходные краны (краны автомобильные на шасси автомобильного типа) - часть 3

ГРУЗОВАЯ ХАРАКТЕРИСТИКА КРАНА,ЗАДНЯЯ ЗОНА

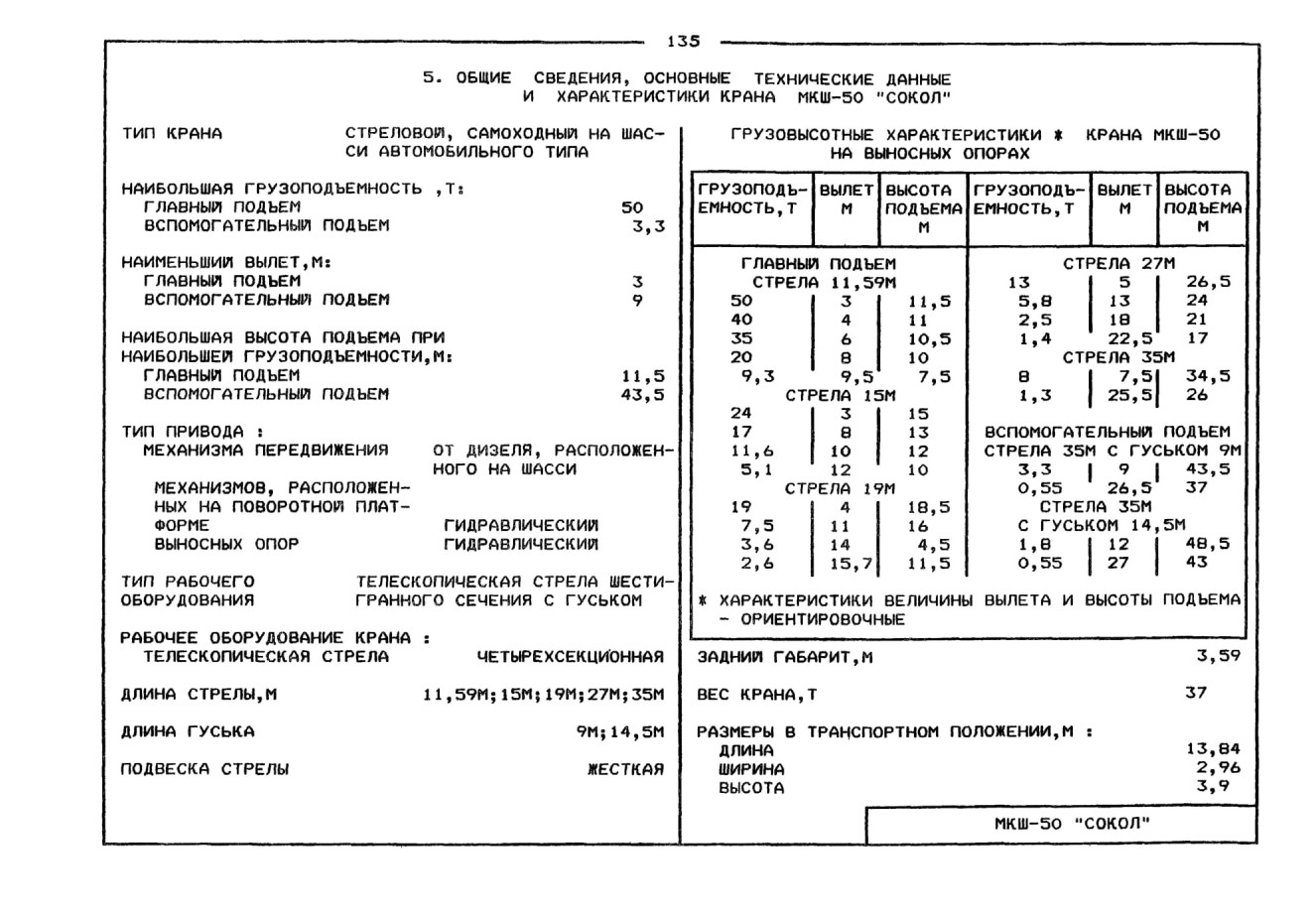

5. ОБЩИЕ СВЕДЕНИЯ, ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ КРАНА МКШ-50 "СОКОЛ"

ШАССИ M3KT-69231 МИНСКОГО

ЗАВОДА КОЛЕСНЫХ ТЯГАЧЕЙ

КОЛЕСНАЯ ФОРМУЛА 8x4

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

КРАНОВАЯ УСТАНОВКА ИМЕЕТ РЯД НОВЫХ РЕШЕНИИ : ПРИБОРЫ БЕЗОПАССНОСТИ ПОЗВОЛЯЮТ ПОЛУЧАТЬ НА КОМПЬЮТЕРЕ ИНФОРМАЦИЮ ОБ УГЛЕ НАКЛОНА, ДЛИНЕ И ВЫЛЕТЕ СТРЕЛЫ,ВЫСОТЕ ПОДЪЕМА ГРУЗА, МАССЕ ПОДНИМАЕМОГО ГРУЗА, АВТОМАТИЧЕСКИ ОТКЛЮЧАТЬ ДВИЖЕНИЕ КРАНОВОЙ УСТАНОВКИ ПРИ ПРИБЛИЖЕНИИ К ЛЭП.

НА КРАНЕ ПРИМЕНЕНЫ ВЫСОКОМОМЕНТНЫЕ ГИДРОМОТОРЫ И ДРУГИЕ ГИДРОАГРЕГАТЫ, ИЗГОТОВЛЕННЫЕ ВЕДУЩИМИ ФИРМАМИ ЯПОНИИ И ОБЕСПЕЧИВАЮЩИЕ СВЕРХПЛАВНОЕ ОСУЩЕСТВЛЕНИЕ ВСЕХ РАБОЧИХ ДВИЖЕНИИ.

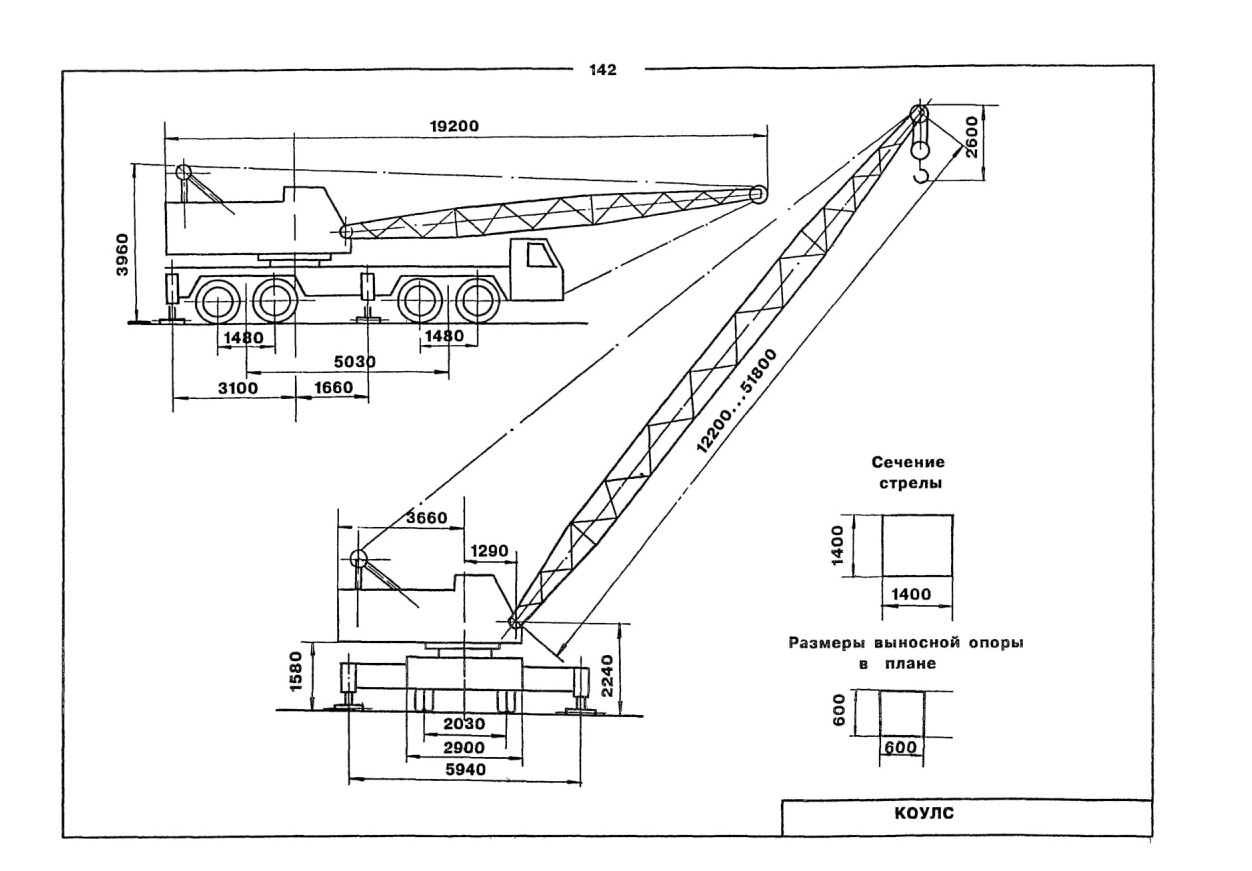

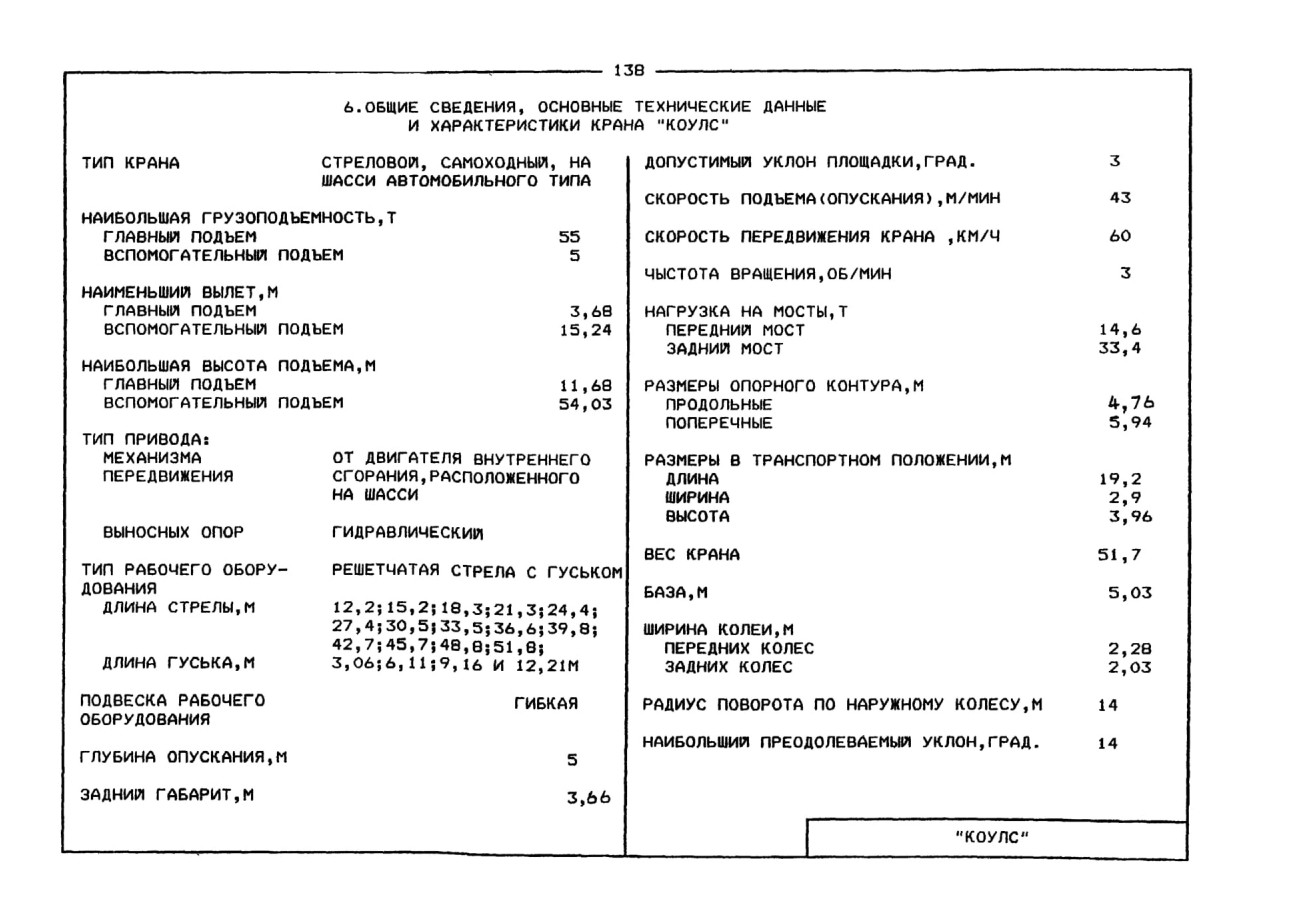

6.ОБЩИЕ СВЕДЕНИЯ, ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ КРАНА "КОУЛС"

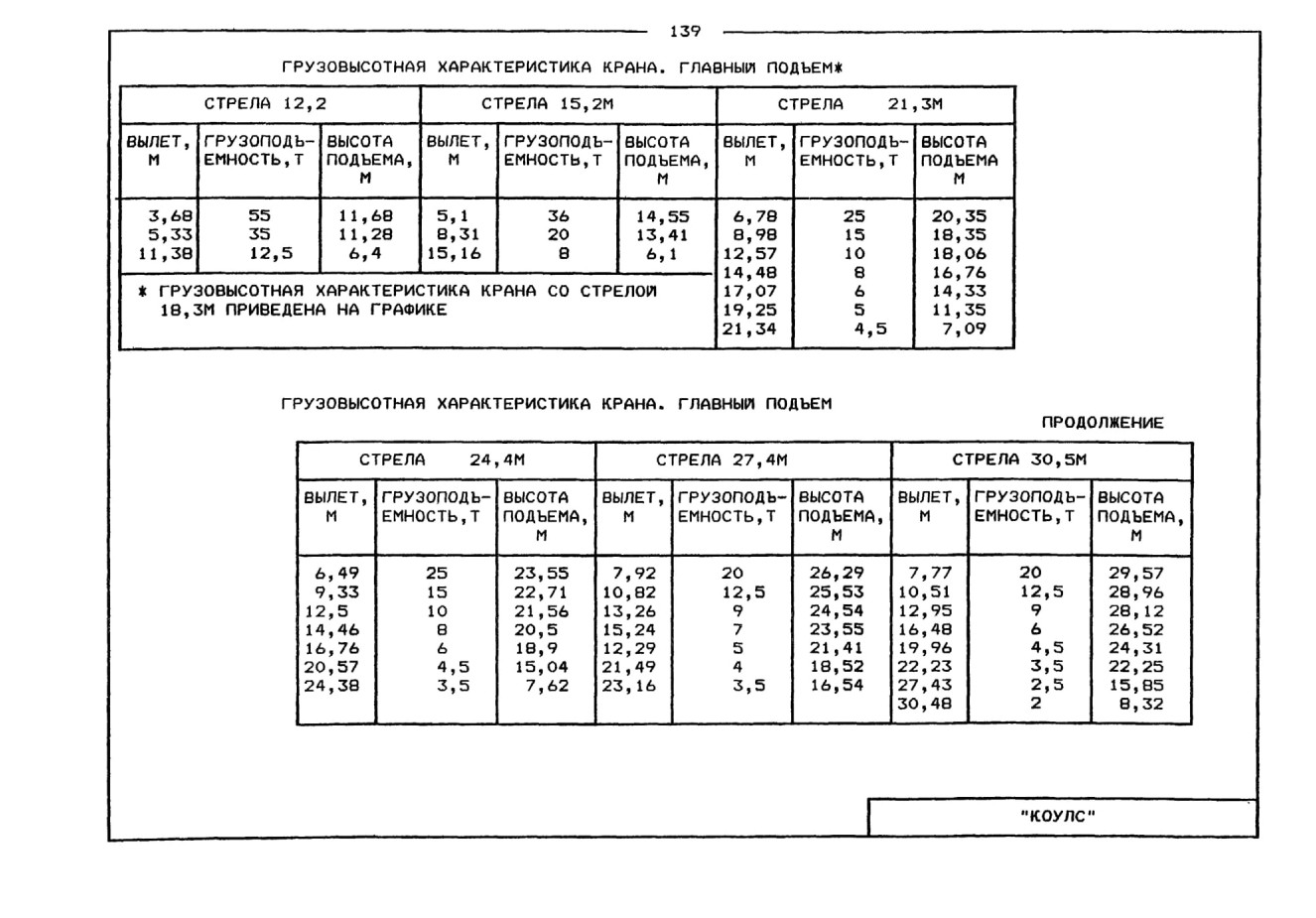

ГРУЗОВЫСОТНАЯ ХАРАКТЕРИСТИКА КРАНА. ГЛАВНЫЙ ПОДЪЕМ*

ГРУЗОВЫСОТНАЯ ХАРАКТЕРИСТИКА КРАНА. ВСПОМОГАТЕЛЬНЫЙ ПОДЬЕМ

Графики грузоподъемности

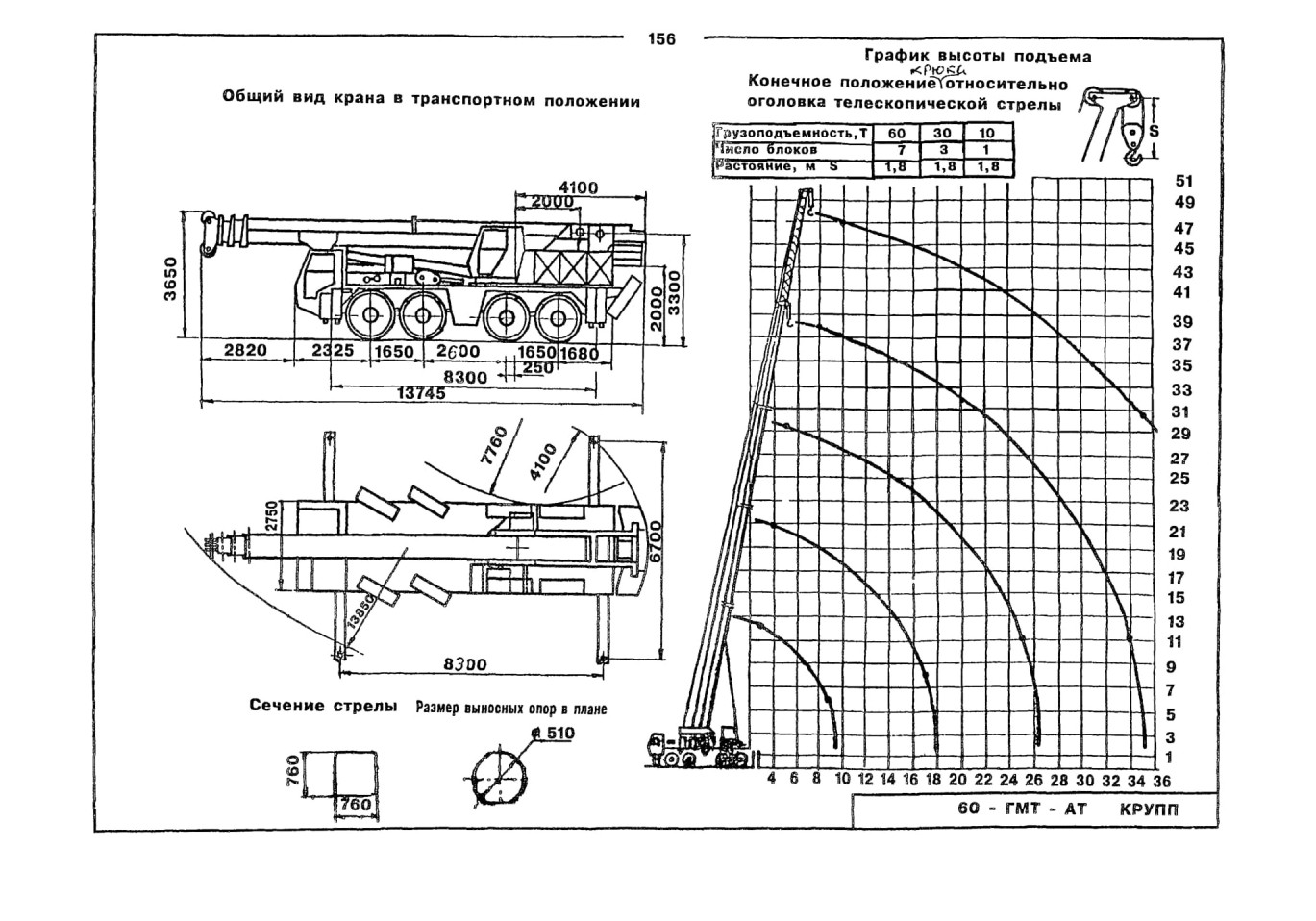

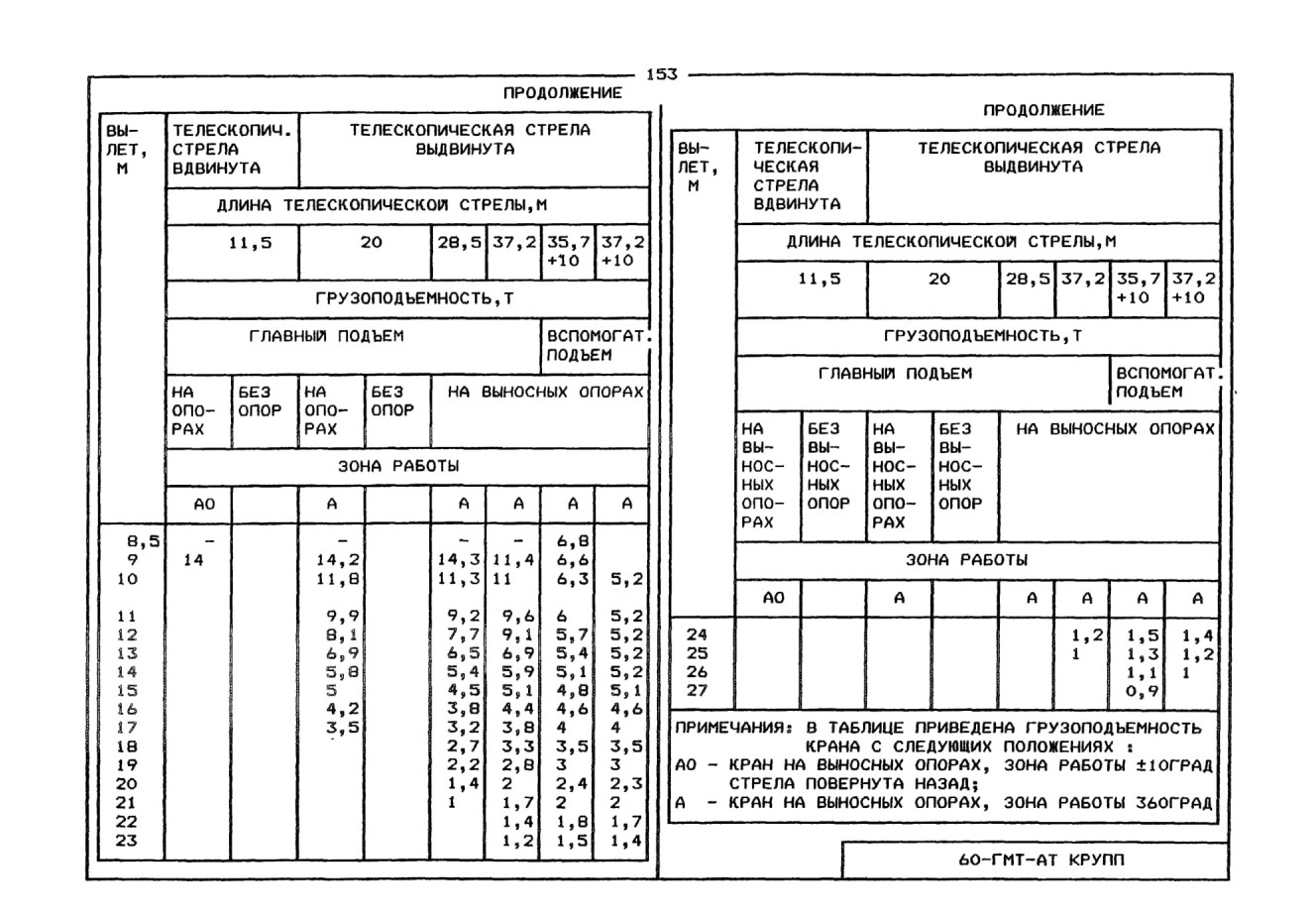

7. ОБЩИЕ СВЕДЕНИЯ, ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ КРАНА 60-ГМТ-АТ КРУПП

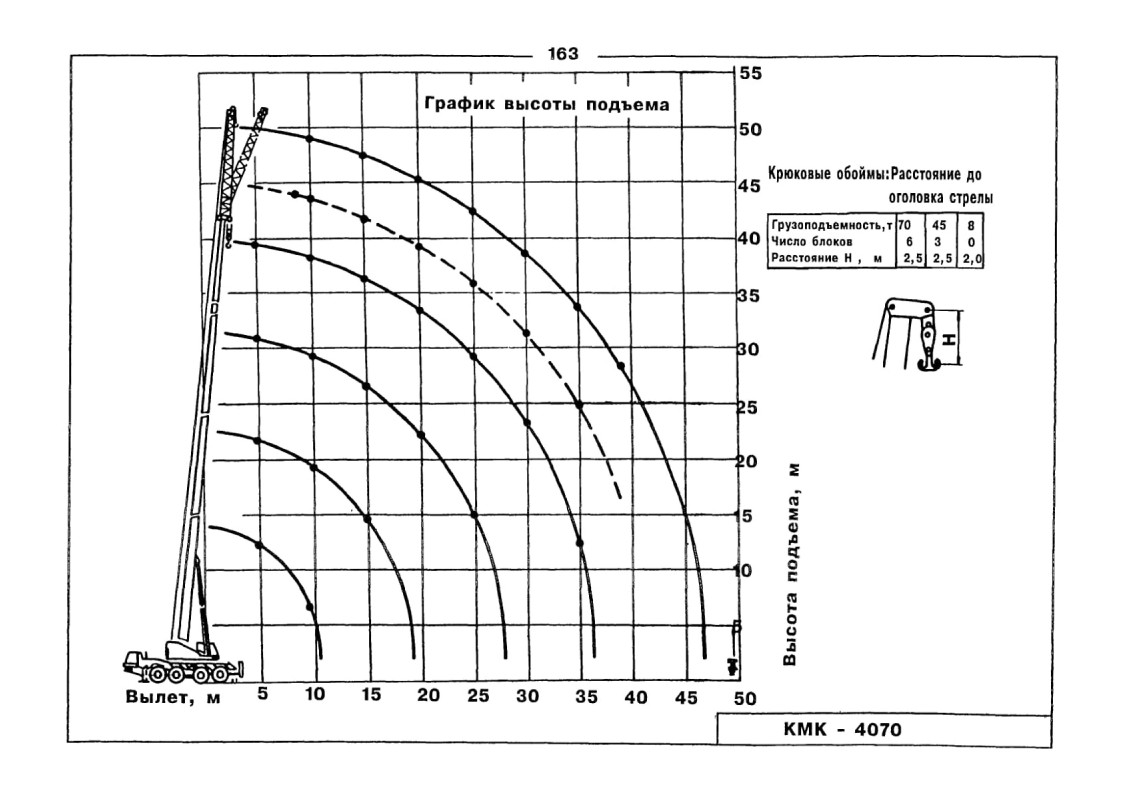

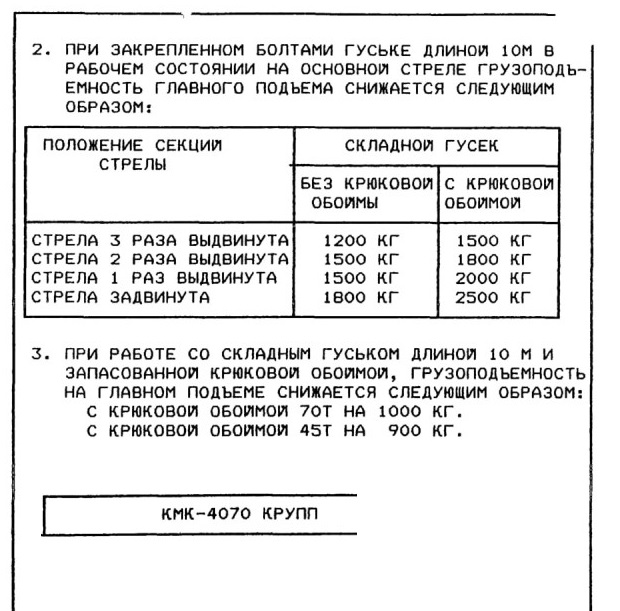

8. ОБЩИЕ СВЕДЕНИЯ, ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ КРАНА КМК-4070 КРУПП

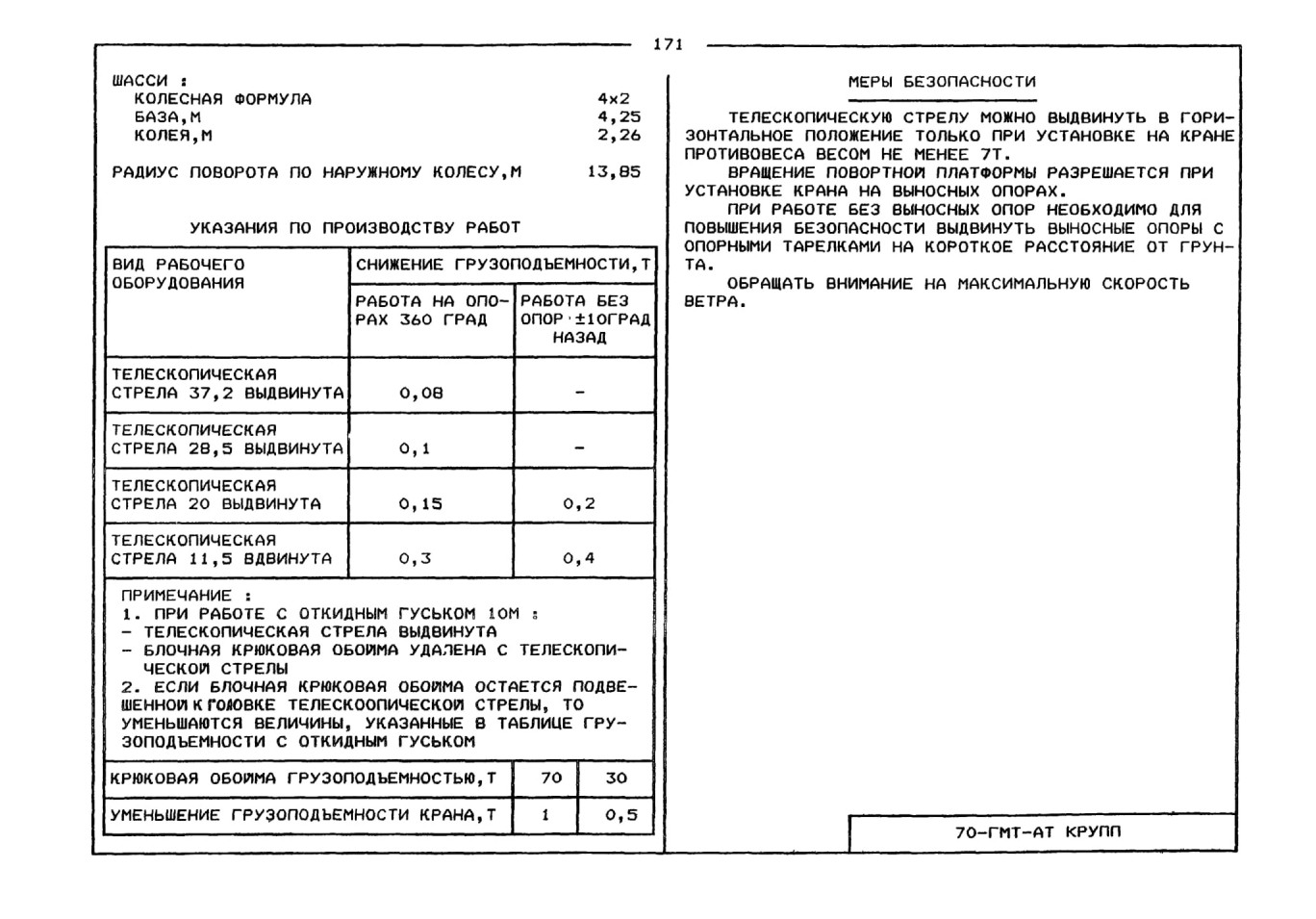

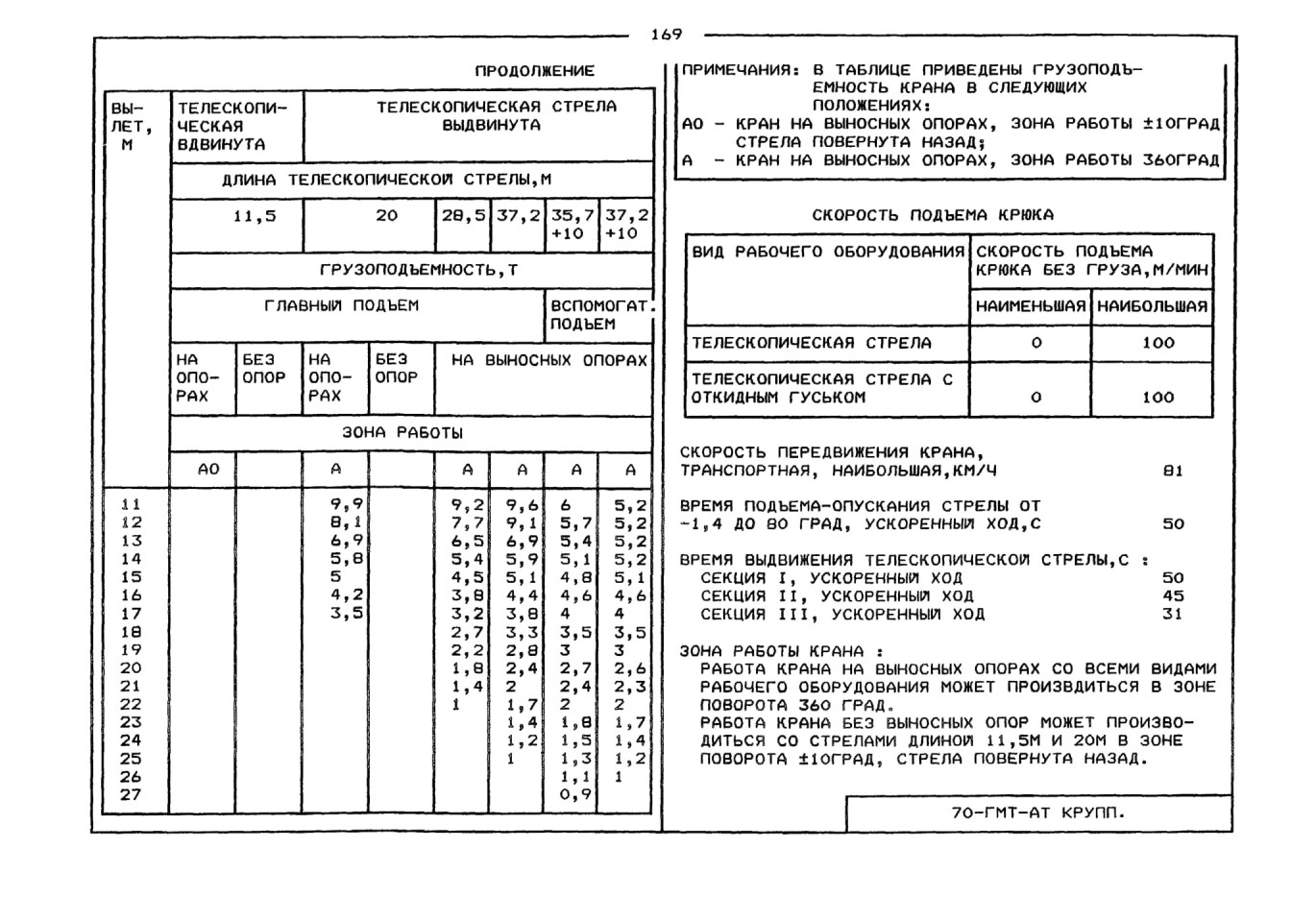

9. ОБЩИЕ СВЕДЕНИЯ, ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ КРАНА 70-ГМТ-АТ КРУПП

МЕРЫ БЕЗОПАСНОСТИ
ТЕЛЕСКОПИЧЕСКУЮ СТРЕЛУ МОЖНО ВЫДВИНУТЬ В ГОРИЗОНТАЛЬНОЕ ПОЛОЖЕНИЕ ТОЛЬКО ПРИ УСТАНОВКЕ НА КРАНЕ ПРОТИВОВЕСА ВЕСОМ НЕ МЕНЕЕ 7Т.

ВРАЩЕНИЕ ПОВОРОТНОЙ ПЛАТФОРМЫ РАЗРЕШАЕТСЯ ПРИ УСТАНОВКЕ КРАНА НА ВЫНОСНЫХ ОПОРАХ.

ПРИ РАБОТЕ БЕЗ ВЫНОСНЫХ ОПОР НЕОБХОДИМО ДЛЯ ПОВЫШЕНИЯ БЕЗОПАСНОСТИ ВЫДВИНУТЬ ВЫНОСНЫЕ ОПОРЫ С ОПОРНЫМИ ТАРЕЛКАМИ НА КОРОТКОЕ РАССТОЯНИЕ ОТ ГРУНТА.

ОБРАЩАТЬ ВНИМАНИЕ НА МАКСИМАЛЬНУЮ СКОРОСТЬ ВЕТРА.

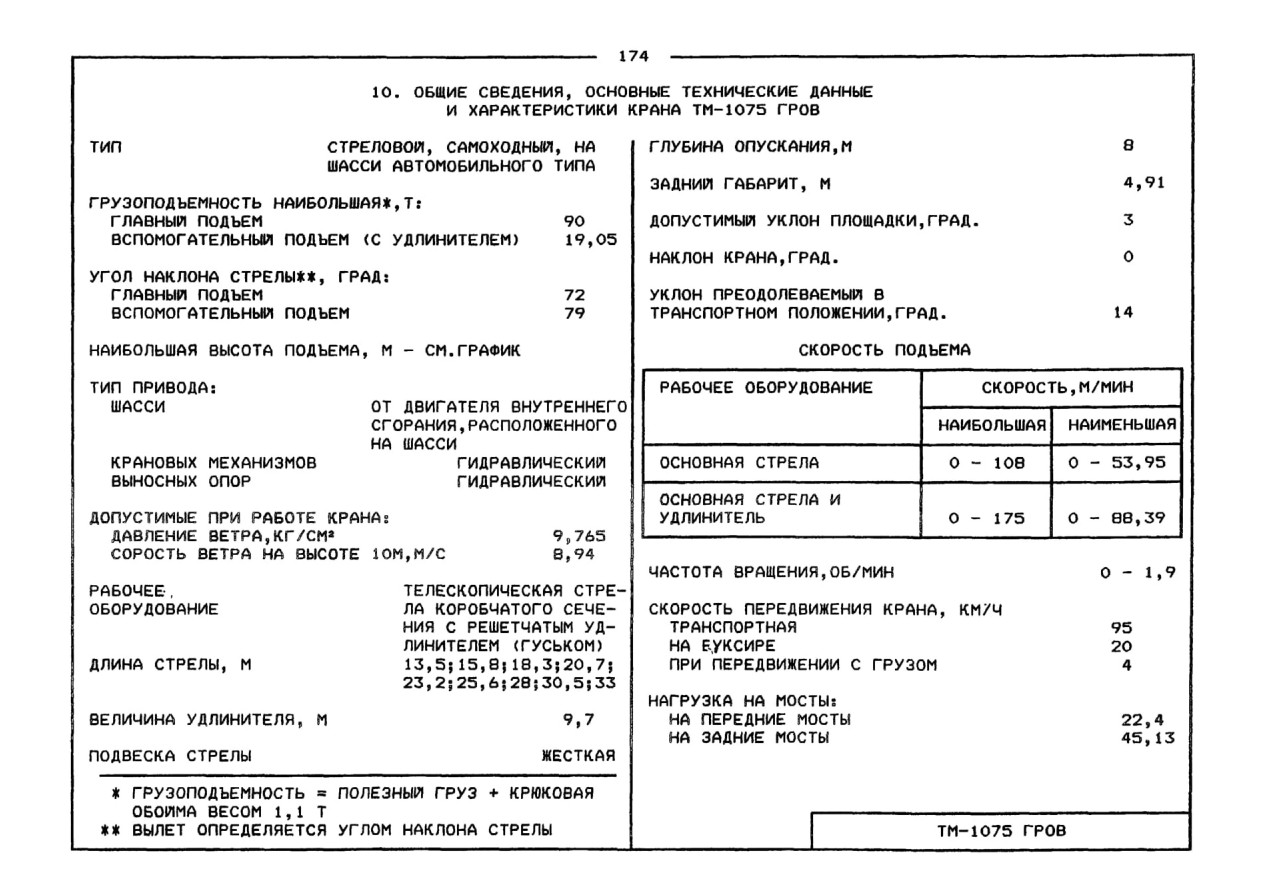

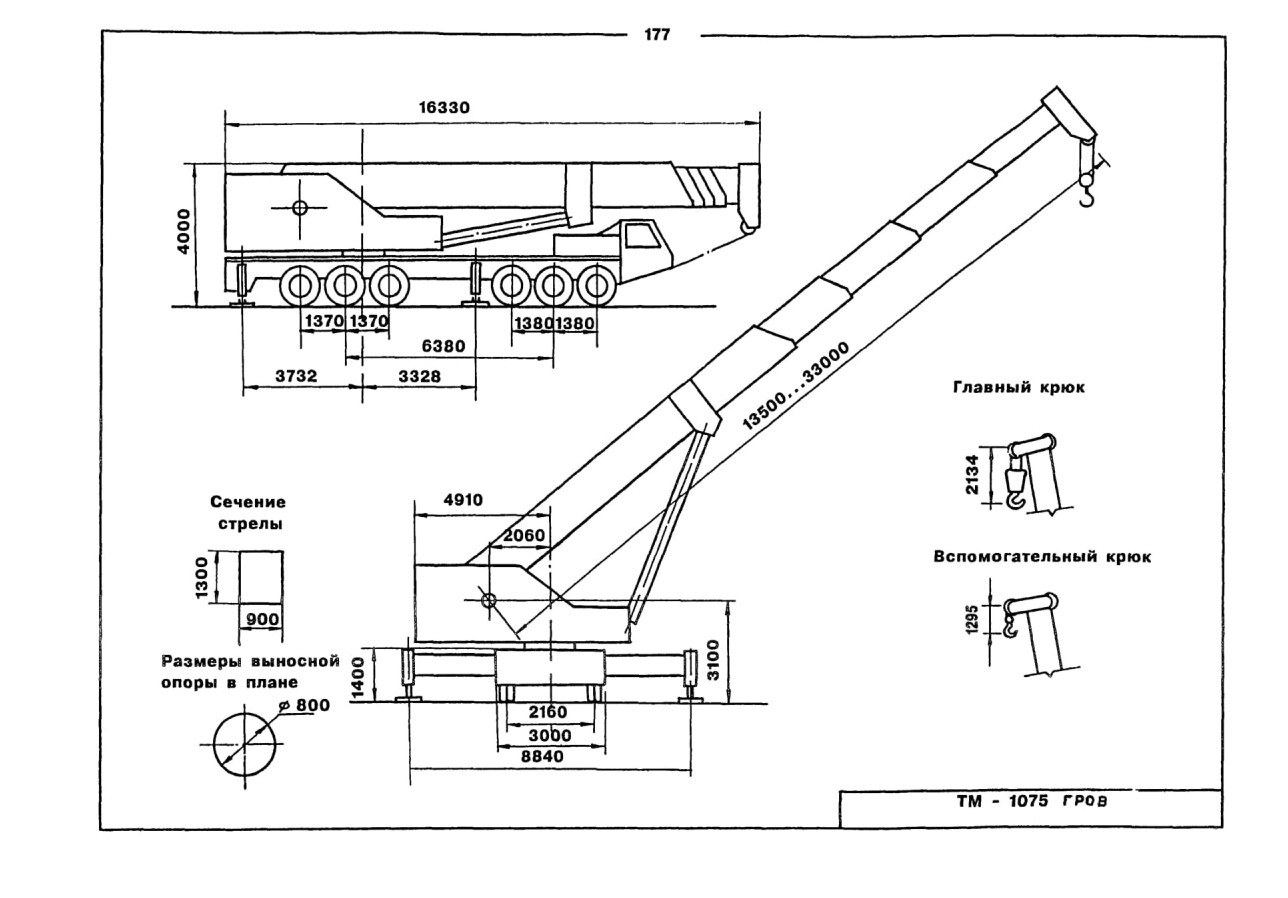

10. ОБЩИЕ СВЕДЕНИЯ, ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ КРАНА ТМ-1075 ГРОВ

ГРУЗОВАЯ ХАРАКТЕРИСТИКА КРАНА ПРИ БОКОВОМ И ЗАДНЕМ ПОЛОЖЕНА СТРЕЛЫ

11. ОБЩИЕ СВЕДЕНИЯ, ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ КРАНА КМК-5090 КРУПП

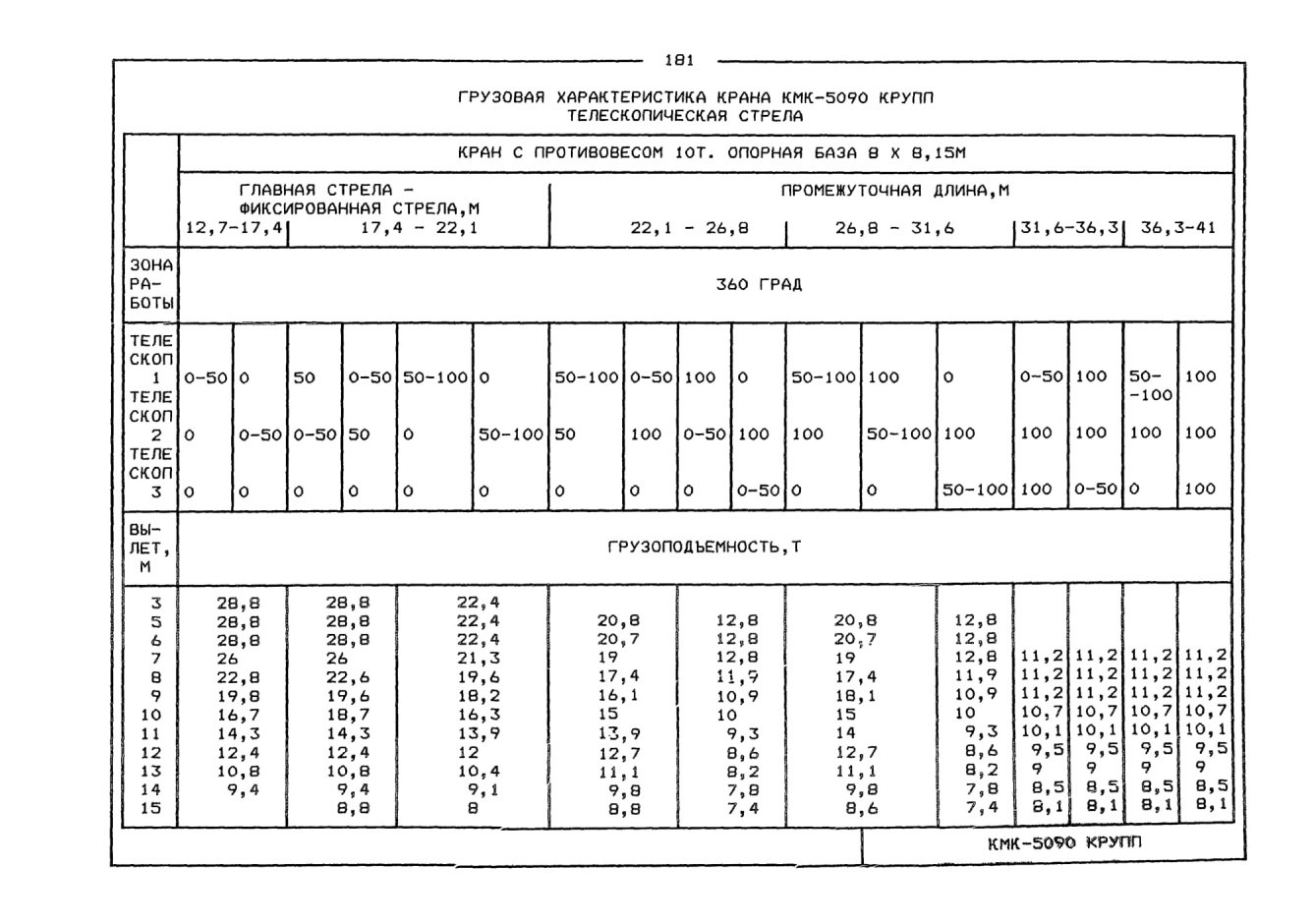

ГРУЗОВАЯ ХАРАКТЕРИСТИКА КРАНА КМК-5090 КРУПП

ТЕЛЕСКОПИЧЕСКАЯ СТРЕЛА

ГРУЗОВАЯ ХАРАКТЕРИСТИКА КРАНА КМК-5090 КРУПП ТЕЛЕСКОПИЧЕСКИЕ СТРЕЛЫ 36,3 М И 41М С ОТКИДНЫМИ ГУСЬКАМИ 10 И 16М ПОЛНОПОВОРОТНЫИ РЕЖИМ - 360°

ПРИМЕЧАНИЯ: 1. ГУСЬКИ ДЛИНОЙ 10 И 16М УСТАНОВЛЕНЫ ПОД УГЛОМ О ГРАД.К СТРЕЛЕ 2. ЗНАЧЕНИЕ ГРУЗОПОДЪЕМНОСТИ НЕ

ПРЕВЫШАЕТ 75 процентов ПРЕДЕЛЬНО ДОПУСТИМОЙ НАГРУЗКИ

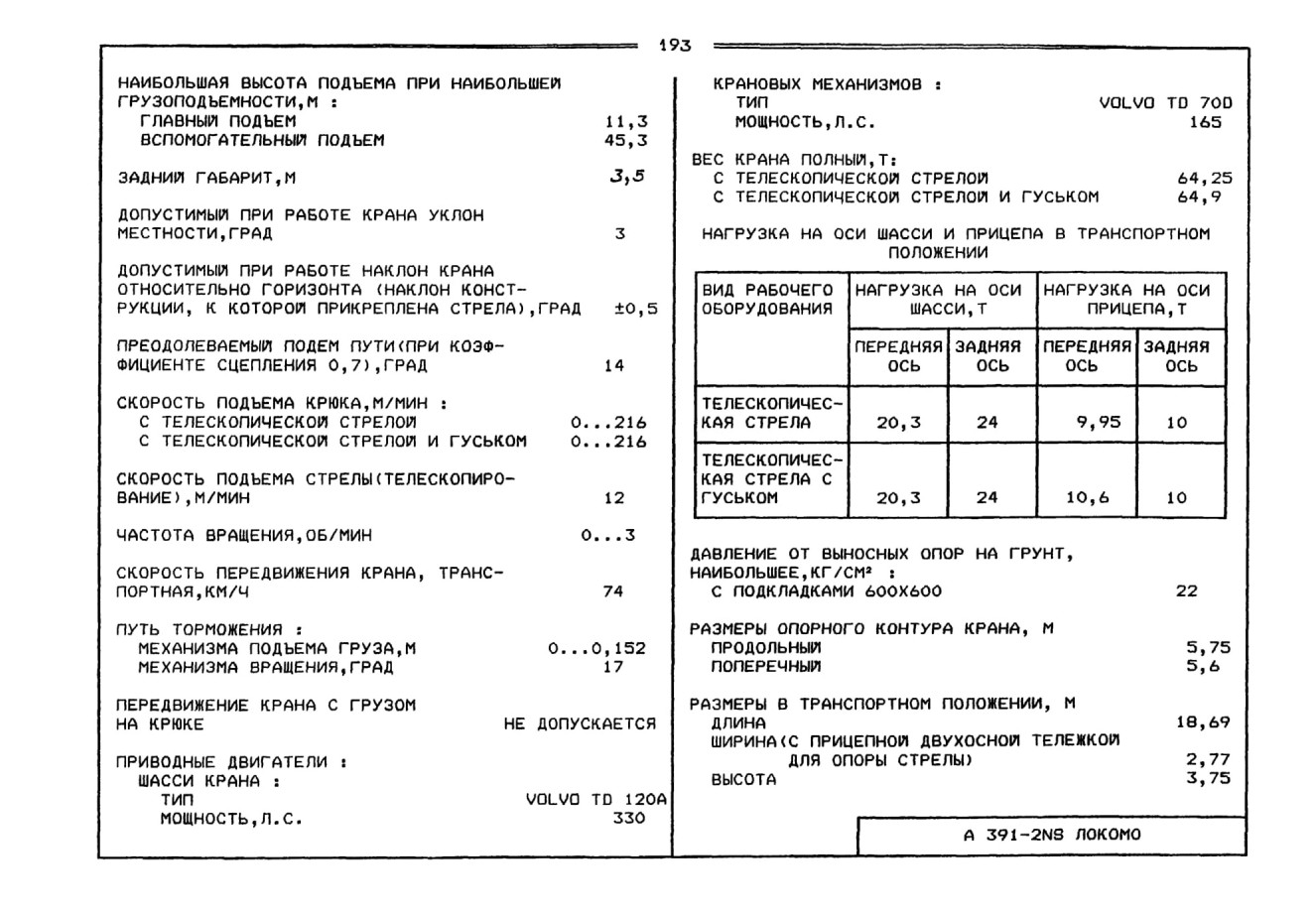

12. ОБЩИЕ СВЕДЕНИЯ, ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ КРАНА A 391-2N8 ЛОКОМО

ГРУЗОВАЯ ХАРАКТЕРИСТИКА КРАНА A 391-2NS ЛОКОМО. ТЕЛЕСКОПИЧЕСКАЯ СТРЕЛА С УДЛИНИТЕЛЕМ. РАБОТА НА ВЫНОСНЫХ ОПОРАХ РАССТОЯНИЕ МЕЖДУ ОПОРАМИ 7,2М. ПРОТИВОВЕС 5,5Т.

ПРИМЕЧАНИЯ

1. ГРУЗЫ ВЫШЕ ТОЛСТОЙ ЧЕРТЫ ОПРЕДЕЛЯЮТСЯ ПО ПРОЧНОСТИ. НА ГРАНИЧНЫХ ПОКАЗАТЕЛЯХ СЛЕДУЕТ УЧИТЫВАТЬ РИСК ОПРОКИДЫВАНИЯ.

2. МАССА КРЮКА И ПРОЧИХ ВСПОМОГАТЕЛЬНЫХ УСТРОЙСТВ ОТНОСЯТСЯ К МАССЕ ПОДНИМАЕМОГО ГРУЗА.

3. УКАЗАННЫЕ ГРУЗОПОДЪЕМНОСТИ ДЕЙСТВИТЕЛЬНЫ В СЛУЧАЕ БЛАГОПРИЯТНЫХ ОБСТОЯТЕЛЬСТВ, НА ТВЕРДОМ ГРУНТЕ ПРИ ГОРИЗОНТАЛЬНОМ ПОЛОЖЕНИИ КРАНА. ПРИ ВЕТРЕННОИ ПОГОДЕ СЛЕДУЕТ РАЗУМНО ОТОИТИ ОТ МАКСИМАЛЬНЫХ ПОКАЗАТЕЛЕЙ.

4. СТОЛБЕЦ "УГОЛ СТРЕЛЫ" ОТВЕЧАЕТ ПОКАЗАТЕЛЯМ ВЫЛЕТА ТОЛЬКО ДЛЯ СТРЕЛЫ ДЛИНОЙ 45М.

5. ГРУЗОПОДЪЕМНОСТЬ УКАЗАНА В ЗОНЕ РАБОТЫ 360 ГРАД.

6. КОГДА СЕКЦИИ СТРЕЛЫ НЕ ВЫДВИНУТЫ НА ПОЛНУЮ ДЛИНУ, ГРУЗОПОДЪЕМНОСТЬ ОПРЕДЕЛЯЕТСЯ СОГЛАСНО УГЛУ СТРЕЛЫ.

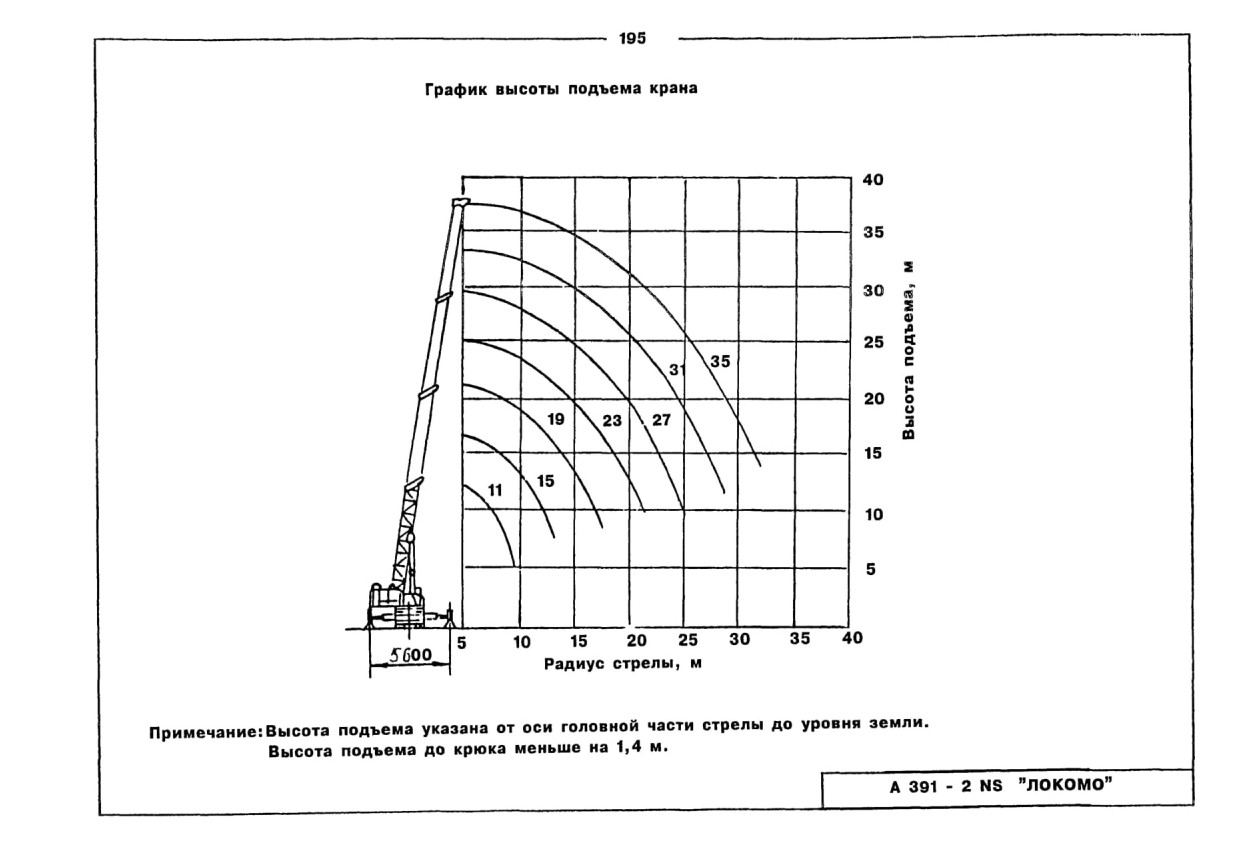

ГРУЗОВАЯ ХАРАКТЕРИСТИКА КРАНА A 391-2NS ЛОКОМО.

ГЛАВНЫЙ ПОДЪЕМ.

ТЕЛЕСКОПИЧЕСКАЯ СТРЕЛА С МЕХАНИЧЕСКИМ УДЛИНИТЕЛЕМ. РАБОТА БЕЗ ВЫНОСНЫХ ОПОР И БЕЗ ПРОТИВОВЕСА.
