Стреловые самоходные краны (краны автомобильные на шасси автомобильного типа) - часть 2

КРАНЫ НА ШАССИ АВТОМОБИЛЬНОГО ТИПА

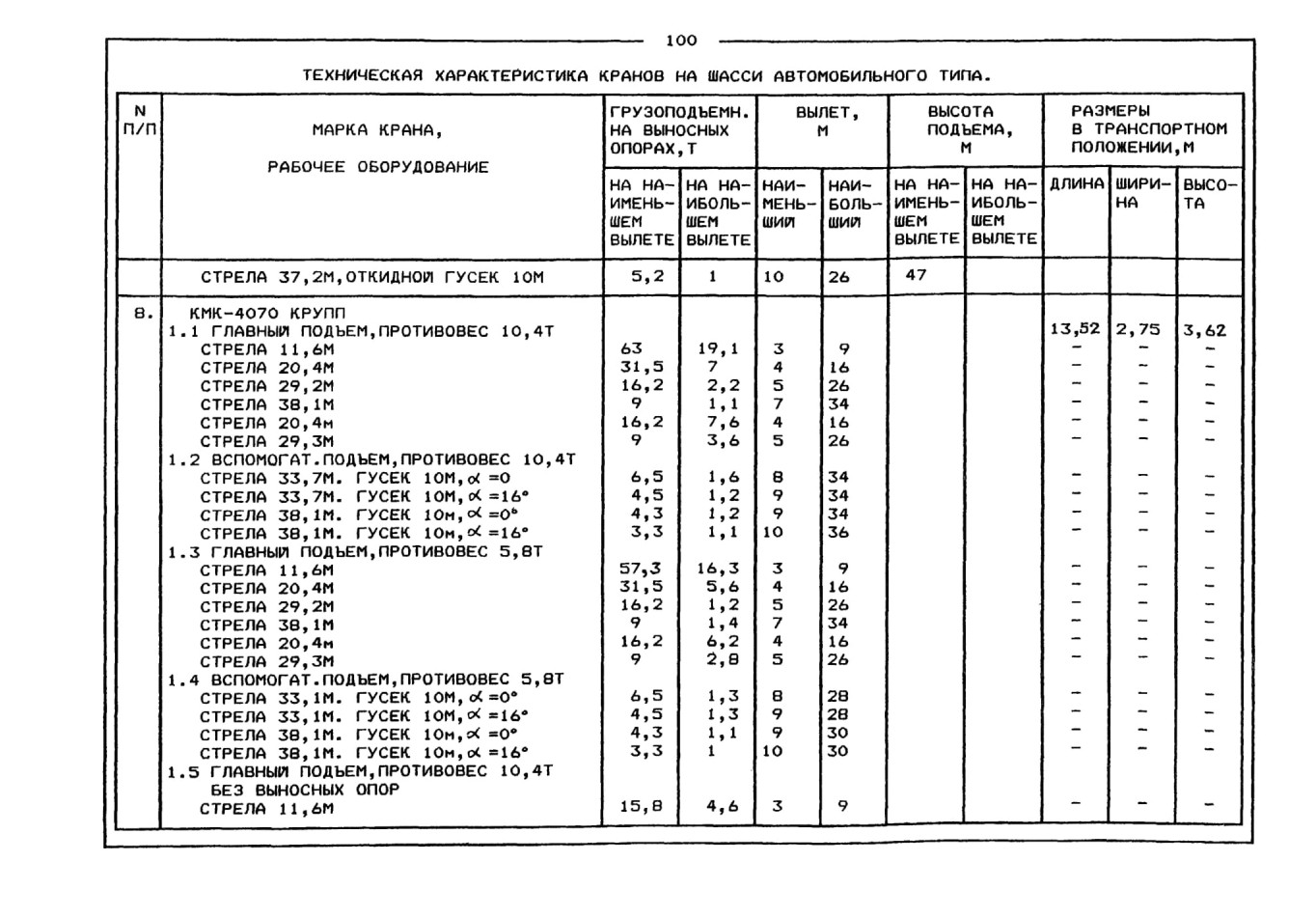

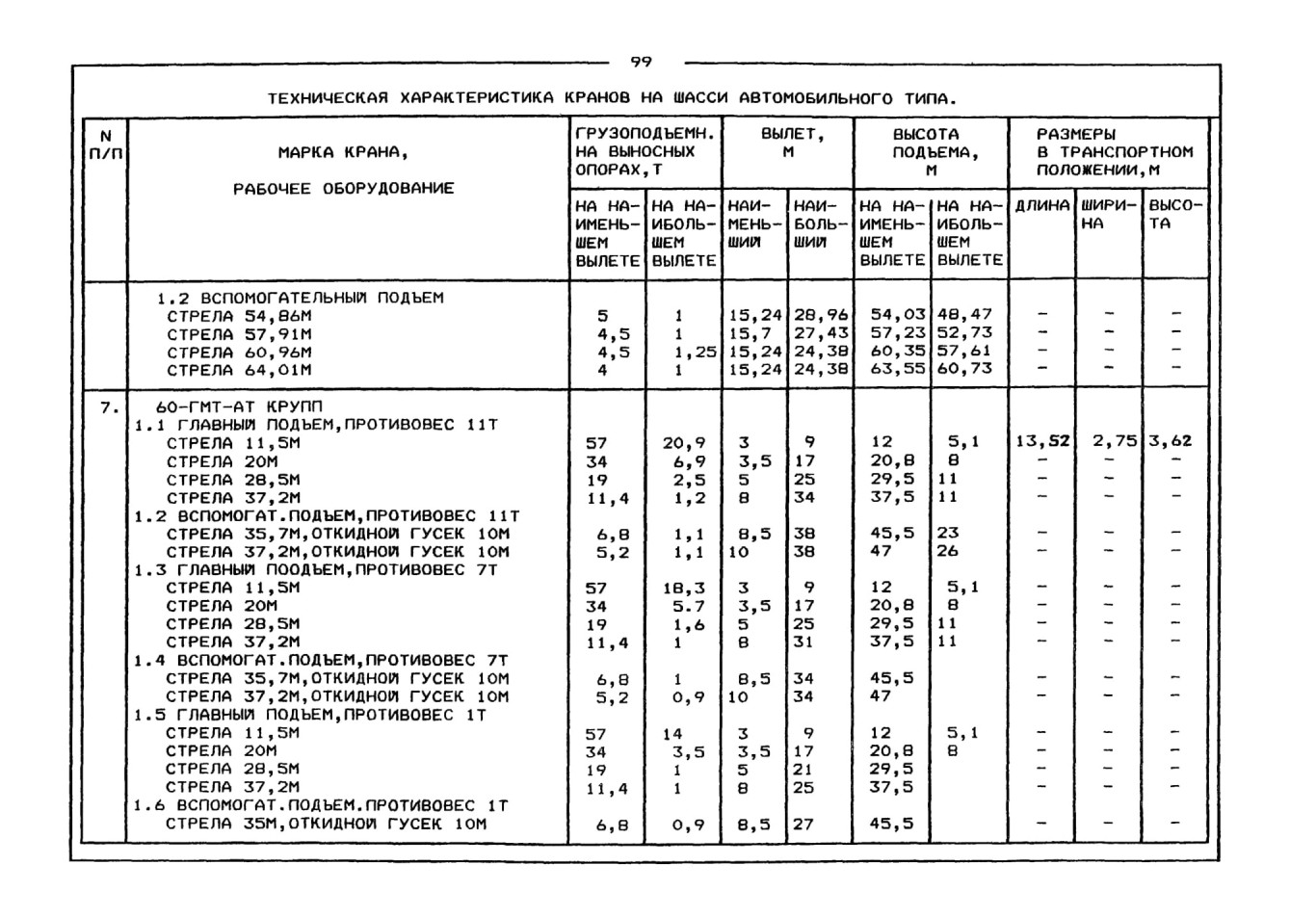

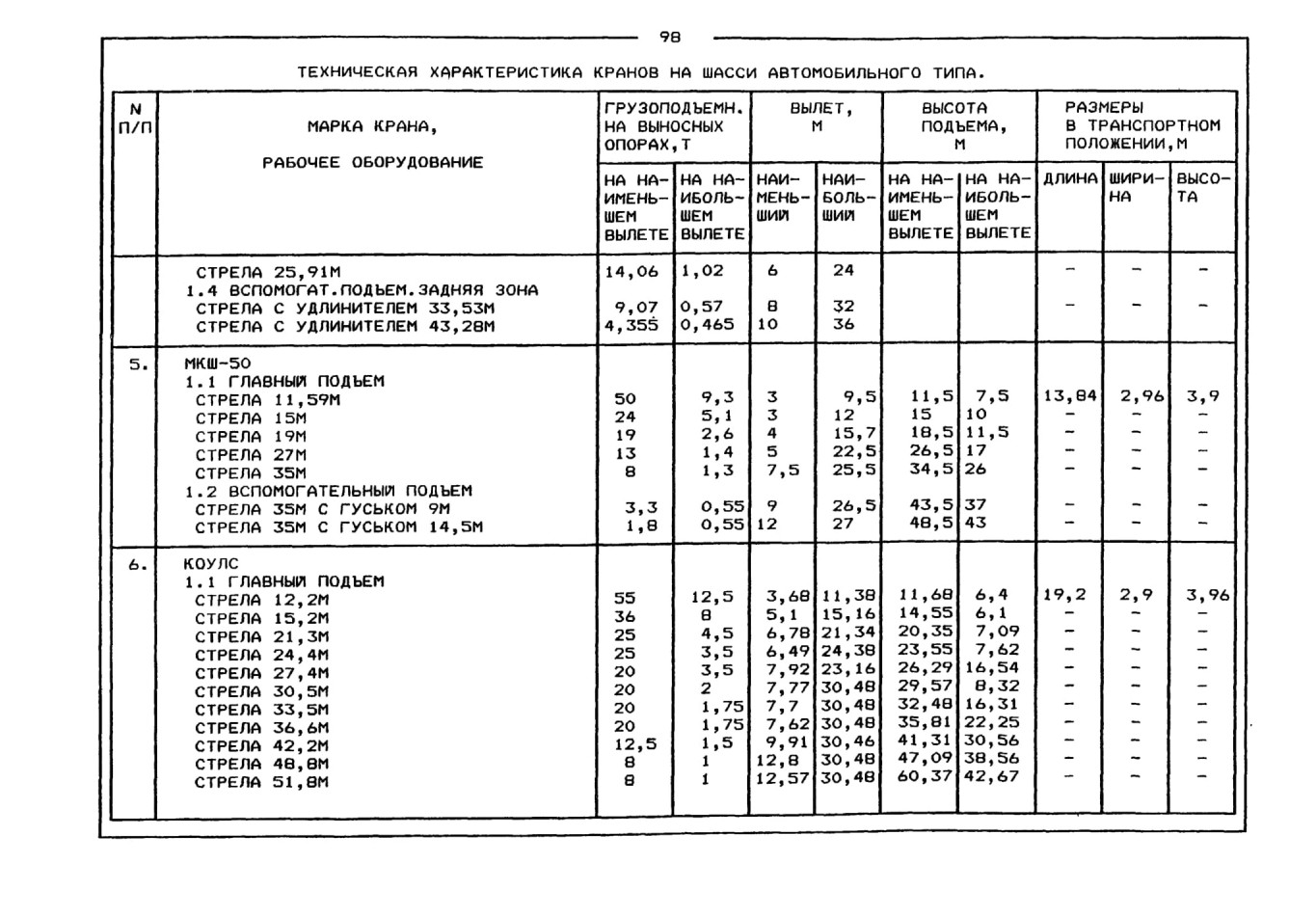

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА КРАНОВ НА ШАССИ АВТОМОБИЛЬНОГО ТИПА.

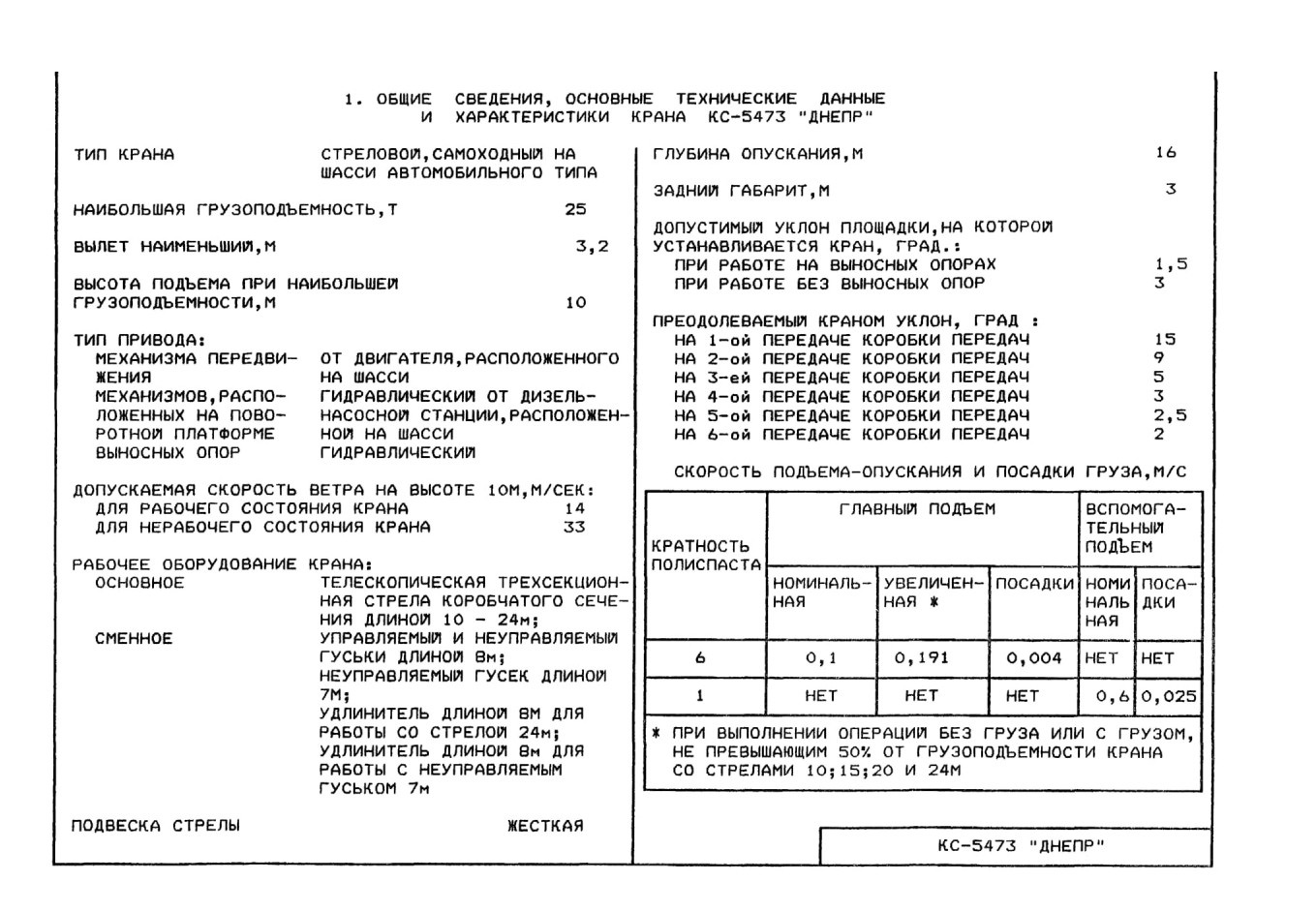

1. ОБЩИЕ СВЕДЕНИЯ, ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ КРАНА КС-5473 "ДНЕПР-14"

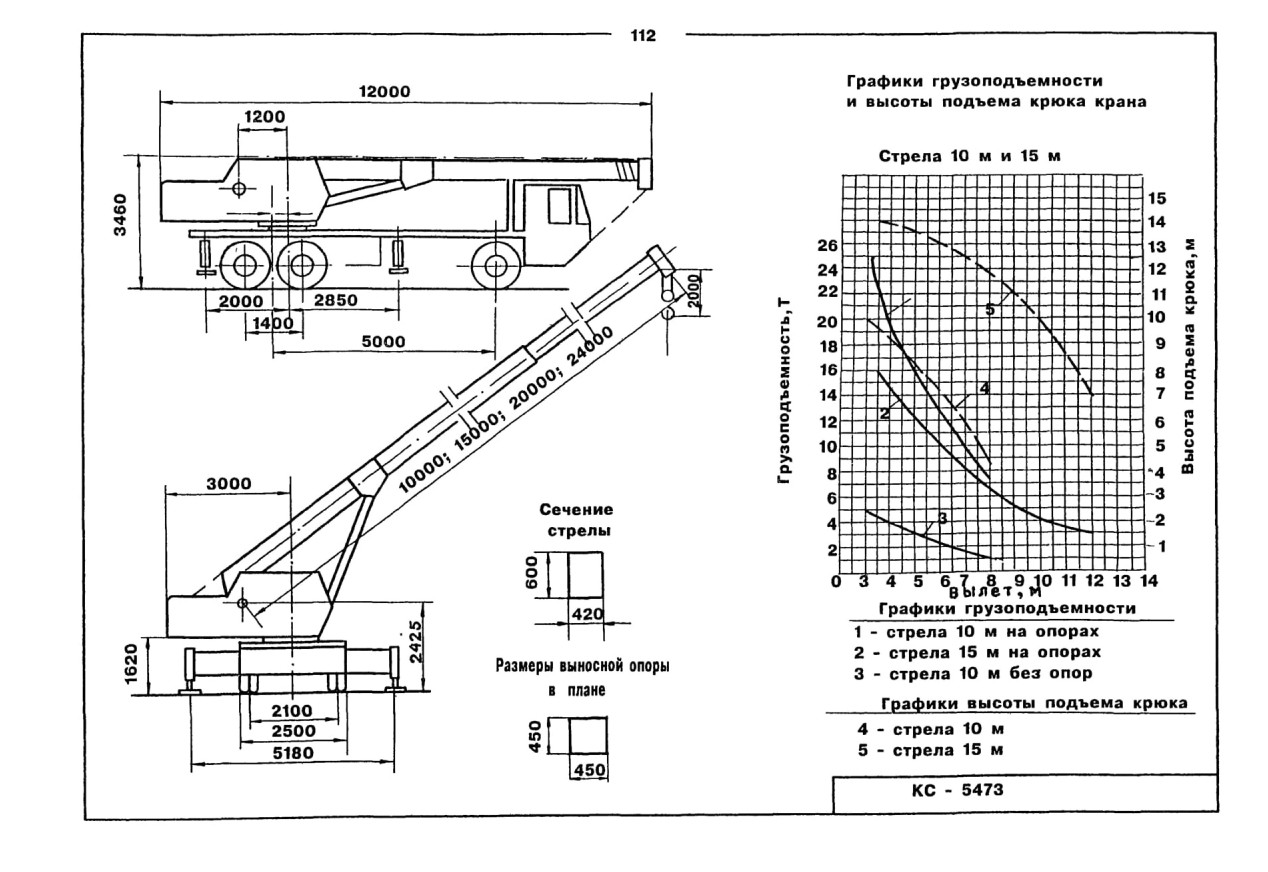

ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ КРАНА КС-5473 “ДНЕПР”

2. ОБЩИЕ СВЕДЕНИЯ, ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ КРАНА КМК-2025 КРУПП

ГРУЗОВАЯ ХАРАКТЕРИСТИКА КРАНА КМК-2025

ПРИМЕЧАНИЯ: ПЕРЕД ПОДЪЕМОМ ГРУЗА СТРЕЛА ДОЛЖНА ВЫДВИГАТЬСЯ ДО НЕОБХОДИМОЕ ДЛИНЫ.

СООТВЕТСТВУЮЩУЮ ТЕЛЕСКОПИЧЕСКУЮ СЕКЦИЮ МОЖНО ВЫДВИГАТЬ ТАКЖЕ ПОД НАГРУЗКОЙ, ОДНАКО ТЕЛЕСКОПИРУЕМЫИ ГРУЗ ОГРАНИЧИВАЕТСЯ УГЛОМ НАКЛОНА СТРЕЛЫ И СОСТОЯНИЕМ СМАЗКИ ЭЛЕМЕНТОВ СКОЛЬЖЕНИЯ МЕЖДУ ТЕЛЕСКОПИЧЕСКИМИ СЕКЦИЯМИ.

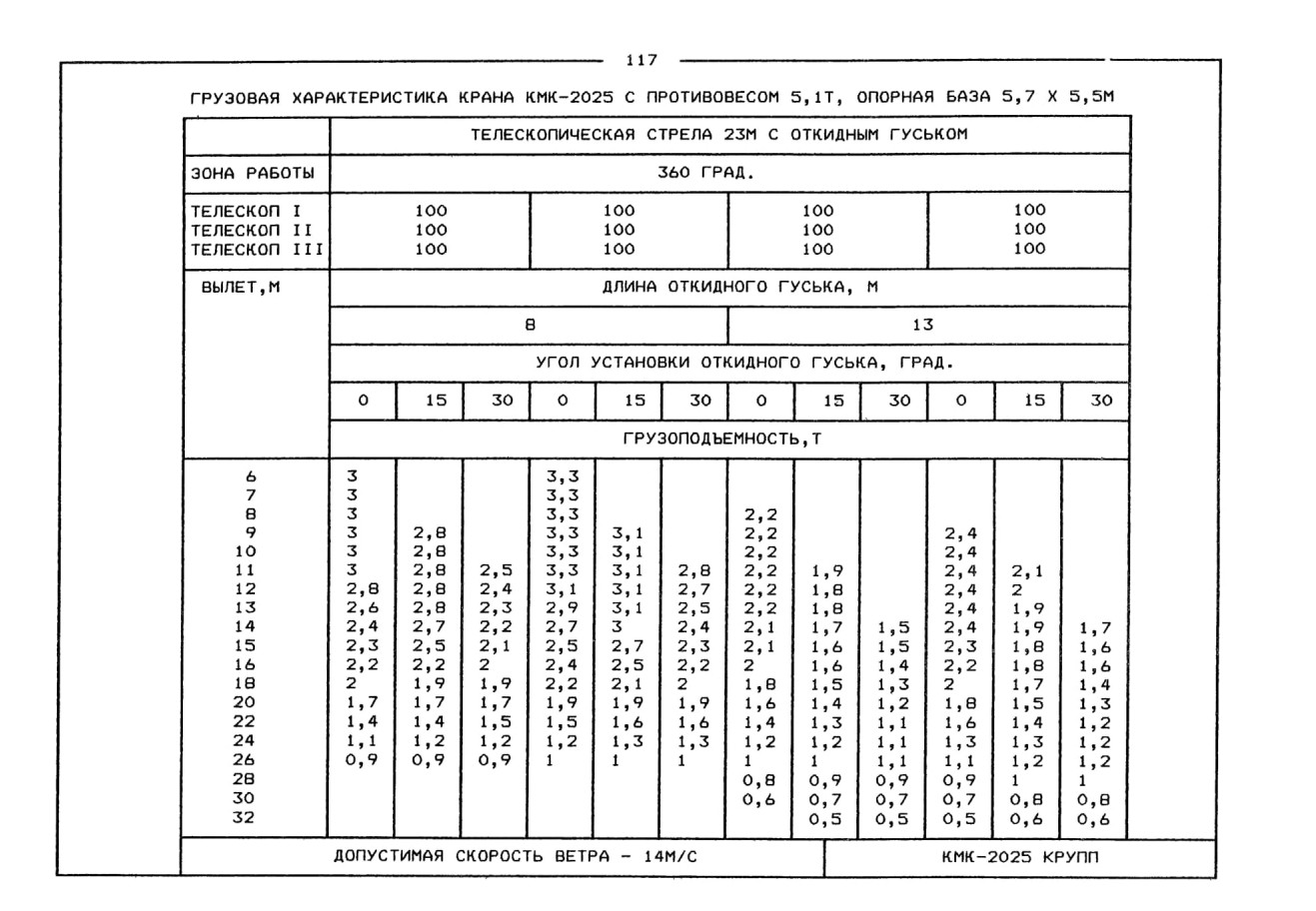

ГРУЗОВАЯ ХАРАКТЕРИСТИКА КРАНА КМК-2025 С ПРОТИВОВЕСОМ 5,1Т, ОПОРНАЯ БАЗА 5,7 X 5,5М

ГРУЗОВАЯ ХАРАКТЕРИСТИКА КРАНА КМК-2025

3. ОБЩИЕ СВЕДЕНИЯ, ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ КРАНА КС-6471

ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ КРАНА КС-6471

МЕРЫ БЕЗОПАСНОСТИ
РАБОЧАЯ ПЛОЩАДКА ДЛЯ УСТАНОВКИ КРАНА БЕЗ УЧЕТА ДРУГИХ МАШИН ДОЛЖНА БЫТЬ НЕ МЕНЕЕ 7М х 14М ВО ИЗБЕЖАНИЕ ВЫПАДАНИЯ СТРОПОВ И ПРИСПОСОБЛЕНИИ ИЗ ЗЕВА КРЮКА НЕ ДОПУСКАЕТСЯ НАВЕШИВАТЬ ПРИСПОСОБЛЕНИЯ ИЛИ СТРОПЫ, ИМЕЮЩИЕ ДИАМЕТР НАДЕВАЕМЫХ НА КРЮК ПЕТЕЛЬ ИЛИ КОЛЕЦ МЕНЕЕ ЧЕМ :

ДЛЯ КРЮКА ОСНОВНОГО ПОДЪЕМА - 28 ММ

ДЛЯ КРЮКА ВСПОМОГАТЕЛЬНОГО ПОДЪЕМА - 25 ММ

ПЕРЕДВИЖЕНИЕ КРАНА С ГРУЗОМ НА КРЮКЕ РАЗРЕШАЕТСЯ ПРИ СТРЕЛЕ ДЛИНОЙ ИМ, НАПРАВЛЕННОЙ ВДОЛЬ ПРОДОЛЬНОЙ ОСИ КРАНА НАЗАД(В СТОРОНУ ТЕЛЕЖКИ) ПО ХОДУ КРАНА НА РОВНОЙ С ТВЕРДЫМ ПОКРЫТИЕМ ПЛОЩАДКЕ С УКЛОНОМ НЕ БОЛЕЕ 3 ГРАД И С МЕСТНЫМИ НЕРОВНОСТЯМИ, НЕ ПРЕВЫШАЮЩИМИ 100 ММ.

НЕОБХОДИМО СОГЛАСОВЫВАТЬ ПОРЯДОК И МАРШРУТ ДВИЖЕНИЯ ПО ДОРОГАМ ОБЩЕЙ СЕТИ С СООТВЕТСТВУЮЩИМИ ДОРОЖНО-ЭКСПЛУАТАЦИОННЫМИ ОРГАНИЗАЦИЯМИ И ОРГАНАМИ ГАИ.

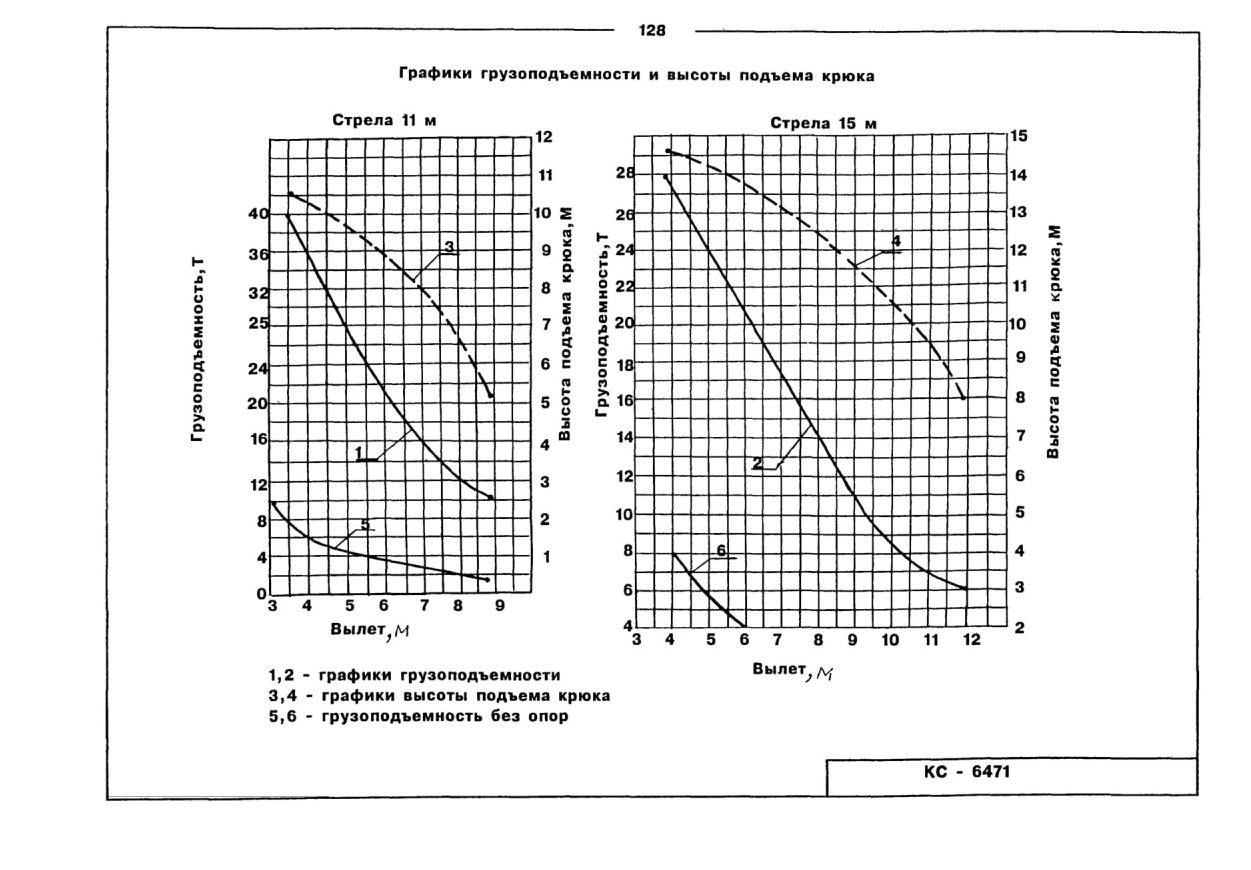

Графики грузоподъемности и высоты подъема крюка

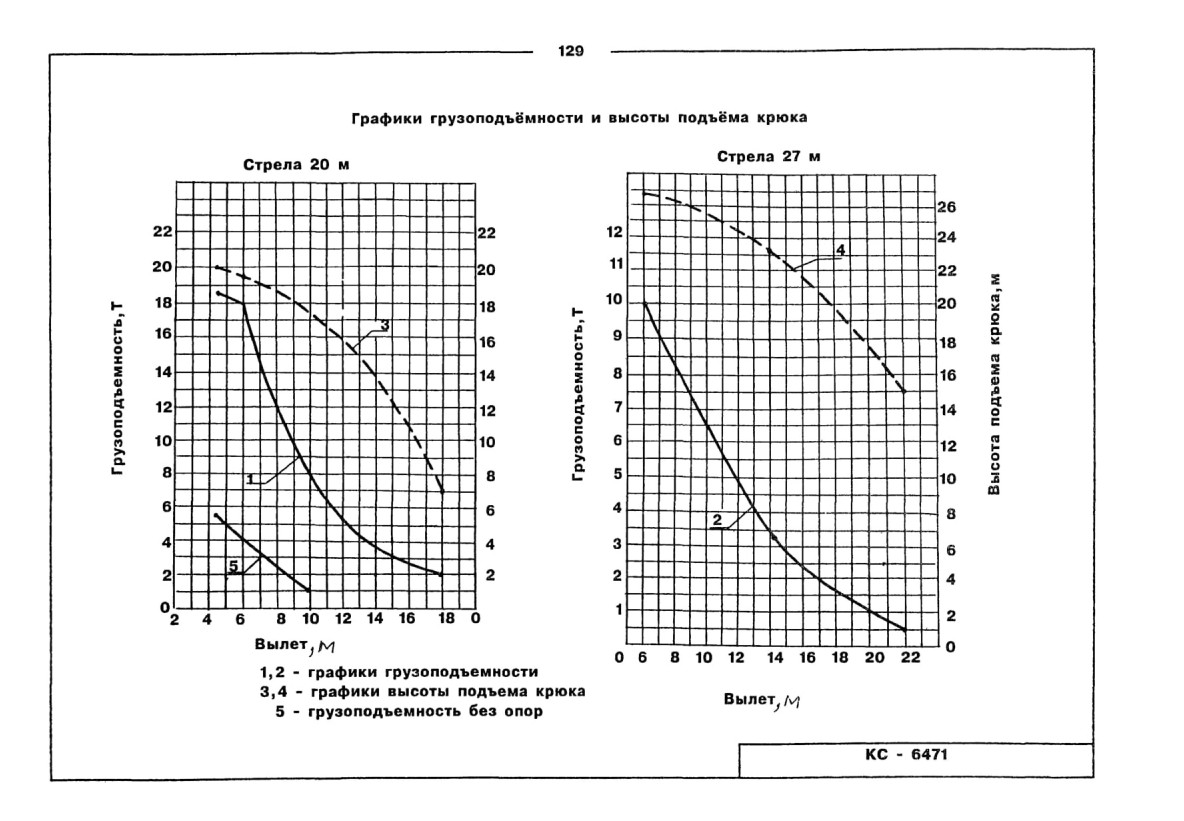

Графики грузоподъёмности и высоты подъёма крюка

4. ОБЩИЕ СВЕДЕНИЯ, ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ КРАНА ТМ-475 ГРОВ

ГРУЗОВАЯ ХАРАКТЕРИСТИКА КРАНА, БОКОВАЯ ЗОНА
