Автокран Ивановец КС-5576К. Руководство - часть 10

5. ГИДРООБОРУДОВАНИЕ КРАНА

Движение всех рабочих органов крановой установки (грузовой лебедки, стрелы, механизма поворота, механизма выносных опор и др.), а также управление этими движениями осуществляется с помощью гидравлического привода.

Гидравлическая система крана - двухпоточная, двухконтурная, открытого типа и состоит из гидравлического бака, двух аксиально-поршневых насосов постоянной производительности, одного моноблочного гидрораспределителя с ручным управлением и двух секционных гидрораспределителей с гидравлическим дистанционным управлением, гидроцилиндров двухстороннего действия, аксиально-поршневых гидромоторов, а так же предохранительной, запорной и регулирующей аппаратуры. Все элементы гидроаппаратуры соединены между собой трубопроводами.



5.1 Описание гидравлической схемы крана (Рисунок 33)


Распределение потоков рабочей жидкости неповоротной части крана



Гидравлический насос Н1, приводимый в движение дизельным двигателем, осуществляет забор рабочей жидкости из гидробака и через двухходовой кран Р13 подаёт её в гидрораспределитель Р1, при помощи которого осуществляется управление гидроцилиндрами выдвижения балок Ц1...Ц4, и опорными гидроцилиндрами вывешивания крана Ц5...Ц8.

На опорных гидроцилиндрах в целях безопасности установлены гидрозамки 3M1...3M4, автоматически запирающие рабочую жидкость в поршневой полости после прекращения ее подачи, исключая просадку штоков.

Гидроцилиндры Ц1...Ц4 двухстороннего действия и управляются от одного золотника распределителя Р1 приводясь в рабочее или транспортное положение.

Гидрораспределитель Р1 с ручным управлением установлен на неповоротной раме и объединяет в своем корпусе пять распределительных устройств.

При вывешивании крана рабочая жидкость подается через гидрозамки в поршневые полости гидроцилиндров Ц5...Ц8. После прекращения подачи рабочей жидкости в поршневую полость она запирается обратным клапаном гидрозамка.

При снятии крана с опор рабочая жидкость подается в штоковую полость опорного гидроцилиндра и одновременно на гидрозамок подается давление управления, которое открывает его обратный клапан и пропускает рабочую жидкость, вытесняемую из поршневой полости опорного гидроцилиндра на слив.

При нейтральной позиции всех золотников гидрораспределителя Р1 рабочая жидкость по сливному каналу свободно проходит через гидрораспределитель и поступает через фильтр Ф1 в гидробак Б.

Кран двухходовой Р13 предназначен для перевода потока рабочей жидкости от насоса Н1 либо к механизмам на опорной раме через распределитель Р1, либо к механизмам на поворотной раме через гидрораспределитель Р 2. Управление краном двухходовым - ручное.



Распределение потоков рабочей жидкости поворотной части крана


Гидравлический насос Н1, приводимый в движение дизельным двигателем, осуществляет забор рабочей жидкости из гидробака и через двухходовой кран Р13 и соединение вращающееся А.2 подаёт её в гидрораспределитель Р2, при помощи которого осуществляется управление механизмом вращения поворотной рамы, механизмом телескопирования стрелы и стрелоподъемным механизмом (механизмом изменения угла наклона стрелы), одновременно рабочая жидкость от подпорного клапана КП12 подается к посту управления в кабине крана, в гидравлическую схему которого включен пневмогидроаккумулятор АК с блоком клапанов, (клапан «или», редукционный клапан и предохранительный клапан КПП).

Гидрораспределитель Р2 - с дистанционным гидравлическим управлением объединяет три распределительных устройства с блоком предохранительных клапанов.

Переключение золотников гидрораспределителя из нейтральной позиции в рабочую производится с помощью системы гидроуправления: при воздействии на рычаг блока управления, расположенного в кабине машиниста, под торец соответствующего золотника подаётся под давлением жидкость, что вызывает перемещение золотника.

Каждый золотник гидрораспределителя имеет три основные позиции.

При отсутствии сигнала в системе гидроуправления золотник занимает среднюю (нейтральную) позицию относительно корпуса гидрораспределителя. При нейтральной позиции всех золотников рабочая жидкость по сливному каналу свободно проходит через гидрораспределитель на слив.

Под действием управляющего сигнала (т.е. при подаче давления к торцу золотника) золотник переходит в одну из рабочих позиций, вызывая изменение направления потока жидкости, проходящей через гидрораспределитель.

При нахождении золотника в рабочем положении сливной канал перекрывается и жидкость поступает через напорный канал в один из рабочих отводов, ведущих к исполнительному механизму (гидромотору или гидроцилиндру). По противоположному рабочему отводу рабочая жидкость от исполнительного механизма направляется в сливной канал гидрораспределителя.

Поступающая в сливную магистраль рабочая жидкость через фильтр направляется в гидробак Б.

Для защиты насоса Н1 от перегрузок, вызванных чрезмерным повышением давления в напорных линиях, служит предохранительный клапан КП2, пристыкованный к напорной секции гидрораспределителя Р2.

В случае повышения давления в напорной линии до давления настройки клапана он открывается и отводит рабочую жидкость из напорного канала гидрораспределителя в сливной и далее на слив в гидробак Б. После падения давления в напорной линии клапан закрывается.

При одновременном включении двух золотников гидрораспределителя, работать будет тот из управляемых этими золотниками исполнительных механизмов, реактивное сопротивление которого окажется меньшим.

Первый по ходу потока золотник гидрораспределителя Р2 управляет механизмом подъёма стрелы. Подача рабочей жидкости в поршневую полость гидроцилиндра подъёма стрелы осуществляется через клапан тормозной КТ4, служащий для свободного пропуска потока рабочей жидкости при подъёме стрелового механизма через обратный клапан, и ограничивающий величину потока и соответственно скорость опускания стрелы при увеличении ее вылета. При опускании стрелы рабочая жидкость подаётся в штоковую полость гидроцилиндра Ц9 и через канал управления на клапан КТ4, сопротивление которого при опускании стрелы создаёт подпор давления в поршневой полости гидроцилиндров и ограничивает поток на слив, т. е. ограничивает скорость опускания стрелы. Для плавной работы гидроцилиндра установлены предохранительные клапаны КПЗ и КП4.

Второй по ходу потока золотник гидрораспределителя Р2 управляет механизмом телескопирования. При подаче давления управления по линии 301 происходит перемещение золотника распределителя и в результате этого переливной канал перекрывается. Рабочая жидкость из напорного канала через рабочий отвод секции, через электро-управляемый двухпозиционный гидрораспределитель Р12 и через обратный клапан тормозного клапана КТЗ поступает в поршневую полость гидроцилиндра Ц10, гильза которого выдвигается и выдвигает вторую секцию стрелы вместе с пакетом третьей и четвертой секций. Одновременно перемещается и гидроцилиндр ЦП, шток которого закреплен на второй секции стрелы и за собой тянет рукав из шлангового барабана ШБ для подвода рабочей жидкости к поршневой полости гидроцилиндра Ц11. Рабочая жидкость вытесняемая из штоковой полости гидроцилиндра Ц10, через сливную магистраль возвращается в гидробак Б.

После того как гидроцилиндр выдвинется полностью рычаг управления необходимо установить в нейтральное положение.

ВНИМАНИЕ! ВЫДВИЖЕНИЕ ТРЕТЬЕЙ И ЧЕТВЕРТОЙ СЕКТТИИ ПРОИЗВОДИТСЯ ТОЛЬКО ПОСЛЕ ПОЛНОГО ВЫДВИЖЕНИЯ ВТОРОЙ СЕКТТИИ СТРЕЛЫ.

Для подвода рабочей жидкости в поршневую полость гидроцилиндра Ц11 необходимо на пульте управления произвести включение клавишей электроуправляемого двухпозиционного распределителя Р12, который переводит поток рабочей жидкости с гидроцилиндра Ц10 на гидроцилиндр Ц11.

При подаче давления управления по линии 301 происходит перемещение золотника секции распределителя и в результате этого переливной канал перекрывается. Рабочая жидкость из напорного канала через рабочий отвод секции, через электроуправляемый двухпозиционный гидрораспределитель Р12, через рукав шлангового барабана и через обратный клапан тормозного клапана КТ2 поступает в поршневую полость гидроцилиндра Ц11, гильза которого выдвигает третью и четвертую секции стрелы. Рабочая жидкость из штоковой полости гидроцилиндра Ц11 поступает через штоковую полость гидроцилиндра Ц10 в сливную магистраль. Третья секция выдвигает четвертую секцию стрелы канатами выдвижения, через систему блоков.

Втягивание секций стрелы производится в обратной последовательности: сначала втягиваются третья и четвертая, а затем после переключения распределителяР12 втягивается вторая секция.

При подаче давления управления по линии 302 происходит перемещение золотника секции распределителя и в результате этого переливной канал перекрывается. Рабочая жидкость из напорного канала через рабочий отвод секции, поступает в штоковую полость гидроцилиндра Ц10, а из нее в штоковую полость гидроцилиндра Ц11. При возрастании давления в штоковой полости, возрастает давление поступающее через канал управления на клапан КТ2, и приоткрывает обратный клапан, через который рабочая жидкость, вытесняемая из поршневой полости гидроцилиндра Ц11 поступает в рукав шлангового барабана, гидрораспределитель Р12, и через отвод гидрораспределителя поступает на слив. После того, как рабочая жидкость полностью заполнит штоковую полость гидроцилиндра Ц11, а третья и четвертая секции стрелы будут полностью втянуты, надо рычаг управления установить в нейтральное положение и переключить распределитель Р12 на гидроцилиндр Ц10.

Втягивание гидроцилиндра Ц10 происходит аналогично. Рабочая жидкость из поршневой полости гидроцилиндра Ц10, через тормозной клапан КТЗ и распределитель Р12 поступает на слив.

Чтобы ограничить давление, возникающее в гидроцилиндрах под действием избыточных нагрузок, служат предохранительные клапаны КП5 и КП6. Если давление превысит значение настройки соответствующего предохранительного клапана, тот открывается и перепускает рабочую жидкость в сливную полость гидрораспределителя Р2.

Третий по ходу потока золотник гидрораспределителя Р2 управляет гидромотором Ml механизма вращения рамы поворотной. При подаче сигнала по линиям управления 303 или 304 золотник переключается на одну из рабочих позиций. В результате этого сливной канал гидрораспределителя перекрывается. Одновременно через клапан «или» К1 подается давление в гидроцилиндр тормоза Ц12, механизм поворота растормаживается. Рабочая жидкость из напорного канала через отвод поступает в одну из рабочих полостей гидромотора Ml, из другой рабочей полости гидромотора Ml жидкость возвращается через противоположный отвод в распределитель, и попадает в сливной канал. Гидромотор начинает работать, вызывая вращение поворотной рамы. Если золотник переключить в другую позицию, то переливной канал будет так же перекрыт, а напорный и сливной каналы взаимно "обмениваются" рабочими полостями гидромотора, с которыми они связаны. При этом вал гидромотора будет вращаться в противоположную сторону, меняя направление вращения рамы крана.

Чтобы ограничить давление, возникающее в гидромоторе под действием нагрузки при повороте платформы, служат два предохранительных клапана КП7 и КП8. Если это давление превысит значение настройки соответст-

вующего предохранительного клапана, тот открывается и перепускает рабочую жидкость в сливную полость гидрораспределителя.

Гидравлический насос Н2, приводимый в движение дизельным двигателем, осуществляет забор рабочей жидкости из гидробака и через соединение вращающееся А.2 подаёт её в гидрораспределитель РЗ, питающий механизмы главной лебёдки.

При подъёме груза рабочая жидкость от распределителя РЗ подаётся через обратный клапан тормозного клапана КТ1 в одну из рабочих полостей мотора М2 и одновременно на гидроцилиндр тормоза Ц13, растормаживая редуктор лебедки.

Одновременно из другой полости гидромотора рабочая жидкость через отвод возвращается в сливной канал распределителя. Гидромотор начинает работать, вызывая вращение грузовой лебёдки.

При опускании груза рабочая жидкость от распределителя поступает в противоположную полость гидромотора и на гидроцилиндр тормоза Ц13, одновременно жидкость через канал управления подаётся на управление клапаном КТ1, который открывает обратный клапан и начинает перепускать поток рабочей жидкости из полости слива гидромотора в сливной канал распределителя.

Гидромотор начинает работать, вызывая вращение грузовой лебёдки.

Особенность работы гидромотора при опускании груза заключается в том, что гидромотор испытывает попутную нагрузку, которая создаётся грузом, закреплённым на крюковой подвеске.

Чтобы исключить возрастание скорости при опускании груза, установлен клапан КТ1, который препятствует свободному прохождению жидкости из полости слива гидромотора к гидрораспределителю, пропуская её через управляемый обратный клапан.

При прекращении операции опускания груза обратный клапан тормозного клапана КТ1 закрывается, а тормоз грузовой лебедки еще полностью не закрыт может произойти гидравлический удар, который приведет к выходу из строя гидромотора или присоединительных трубопроводов.

Для исключения гидроудара служит предохранительный КП10, который в случае возникновения пиковых давлений производит сброс давления рабочей жидкости, перепуская её в линию слива.

Пневгидроаккумулятор АК, включенный в гидравлическую схему управления, позволяет поддерживать в системе постоянное рабочее давление Р=3,0 МПа для плавного включения, выключения тормоза грузовой лебедки и управления золотниками гидрораспределителей Р2 и РЗ .



Система дистанционного гидроуправления



Переключение позиций золотников гидрораспределителей на поворотной раме производится с помощью системы дистанционного гидроуправления.

При работающем двигателе рабочая жидкость подаётся к блокам управления, расположенным в кабине машиниста через подпорный клапан КП12, АК и фильтр Ф2.

При включении рычага управления рабочая жидкость от блока управления БУ1 или БУ2 через электромагнитные гидрораспределители Р4...Р11 поступает под крышку соответствующего золотника гидрораспределителя (на схеме гидролинии управления обозначены номерами 301...308 и 310). Золотник гидрораспределителя под действием давления рабочей жидкости на его торец сдвигается из нейтральной позиции в рабочую. Чем больше отклонение рычага (педали), тем больше давление в соответствующей линии гидроуправления и тем большее перемещение золотника гидрораспределителя. Линии гидроуправления, идущие от противоположной крышки этого золотника, а также от крышек других (не включенных) золотников, сообщаются с дренажом через сливные отверстия блоков управления.

Гидрораспределители Р4...Р11 с электромагнитным управлением выполняют роль клапанов безопасности. Они постоянно открыты во время работы электромагнитами, которые согласно электрической схемы запитаны от контактов блока выходных реле ОНК-140. При возникновении перегрузки, превышении вылета стрелы или захождении её в запретный сектор контакты безопасности отключают питание электромагнитов и золотник гидрораспределителя под действием пружины перекрывает линию управления, которая подходит к соответствующему золотнику гидрораспределителя Р2 или РЗ. При отключении давления управления этот золотник устанавливается в нейтральное положение и происходит останов опасного движения механизма. В тоже время разрешены движения, направленные на устранение возникшей ситуации, например, при превышении грузоподъёмности разрешается опускание груза или уменьшение вылета стрелы, при захождении в опасный сектор разрешается поворот в противоположную сторону.

Перечень элементов гидрооборудования

¹ при комплектовании редуктором 705T3L

Рисунок 33 Схема гидравлическая принципиальная

5.2 Бак гидравлический (Рисунок 34)

Основная часть рабочей жидкости, циркулирующей в гидросистеме крана, находится в гидравлическом баке. Гидравлический бак установлен на опорной раме и крепится к ней хомутами. Сливная и всасывающая полости корпуса бака 2 разделены перегородкой 1.

Рабочая жидкость всасывается насосами через открытый запорный клапан 3, который предназначен для предотвращения слива рабочей жидкости из гидравлического бака при отсоединении всасывающего рукава или демонтажа насосов. Заправка гидравлического бака производится через заливной фильтр 6. Для контроля уровня рабочей жидкости в гидробаке имеются смотровые стекла 11. Уровень рабочей жидкости до верхнего смотрового стекла соответствует номинальной вместимости гидробака, до нижнего наименьшей допустимой вместимости гидробака.

Слив рабочей жидкости производится из бака через клапаны 8 при частичном их вывертывании. Пробки 9 должны быть вывернуты. Крышка 4 заливочной горловины сообщается с атмосферой и ,имея пористую набивку, исключает попадание пыли и грязи в гидробак.



5.3 Насосы и гидромоторы

В качестве источника рабочего давления в гидросистеме применены два аксиально-поршневых Н1 и Н2 насоса постоянной производительности.

Для питания механизма поворота поворотной рамы, механизма телескопирования секций стрелы, механизма подъема стрелы, а также для вывешивания крана на выносные опоры в гидросистеме крана установлен аксиально-поршневой насос постоянной производительности типа 310.3.56.04.06

Для питания грузовой лебедки в гидросистеме крана установлен аксиально-поршневой насос постоянной производительности типа 310.3.112.04.06

Для привода грузовой лебёдки в гидросистеме крана установлен аксиально-поршневой гидромотор, регулируемый типа 303.3.112.501.

Для привода механизма поворота на кране применён аксиально-поршневой гидромотор постоянной производительности 310.3.112.00 (или 310.3.56.001).

Подробное описание вышеуказанных гидромоторов и гидронасосов приведено в руководстве по эксплуатации, входящем в комплект документации поставляемой с краном.

1 При комплектовании редуктором 705T3L

Рисунок 34 Бак гидравлический

1 -перегородка; 2 - корпус бака; 3 - клапан запорный; 4 - крышка; 6 - фильтр заливной; 7,10,12 - кольцо;
8 - клапан; 9 - пробка сливная; 11 - смотровое стекло; 13 - фланец.

5.4 Кран двухходовой (Рисунок 35)

Двухходовой кран переключения потока рабочей жидкости установлен на опорной раме крана. Кран предназначен для переключения потока рабочей жидкости от насоса либо для управления гидроцилиндрами выдвижных опор, либо к крановым механизмам, расположенным на поворотной раме

 Рисунок 35 Кран двухходовой

1 - корпус; 2,3 - штуцер; 4 - рычаг;

5.5 Секционный гидрораспределитель (Рисунок 36)

Для управления гидроцилиндрами выдвижения опор и гидроцилиндрами опорными служит трехпозиционный золотниковый, моноблочный гидравлический распределитель. Гидравлический распределитель установлен балке неповоротной рамы.

Гидрораспределитель состоит из корпуса 2 в котором имеются рабочие отводы А1-А2, В1-В5. Распределитель имеет напорный отвод Р и сливной отвод Т. В распределитель встроен также предохранительный клапан 3 ограничивающий давление в гидросистеме неповоротной части. Гидрораспределитель управляется рычагами 1 в соответствии с информационной табличкой (Рисунок 7), прикреплённой рядом с гидрораспределителем.

Рисунок 36 Гидрораспределитель нижний
1 - рычаги; 2- корпус; 3- клапан предохранительный; А1-А5, В1-В5 - рабочие отводы; Р - напорный отвод; Т - слив

5.6 Гидрораспределители рабочих операций

На поворотной раме крана установлены два гидрораспределителя, управляющие механизмами рабочих операций крана.



5.6.1 Гидрораспределитель РСГ 25.25-20-Зх05.42-30-02 (Рисунок 37)

Гидрораспределитель РСГ 25.25-20-3x05.42-30-02 секционный золотникового типа и управляет работой механизма телескопирования, механизма поворота и механизма подъёма стрелы.

Гидрораспределитель состоит из напорной 1, трёх рабочих секций 2,3 и 4 и сливной секции 5, которые стянуты между собой шпильками 9.

На напорной секции 1 установлен предохранительный клапан 7 и расположено отверстие для подвода рабочей жидкости Р.

На рабочих секциях установлены клапанные блоки с рабочими отводами А1 - АЗ иВ1 - ВЗ. Золотники рабочих секций управляются гидравлически через отводы X.

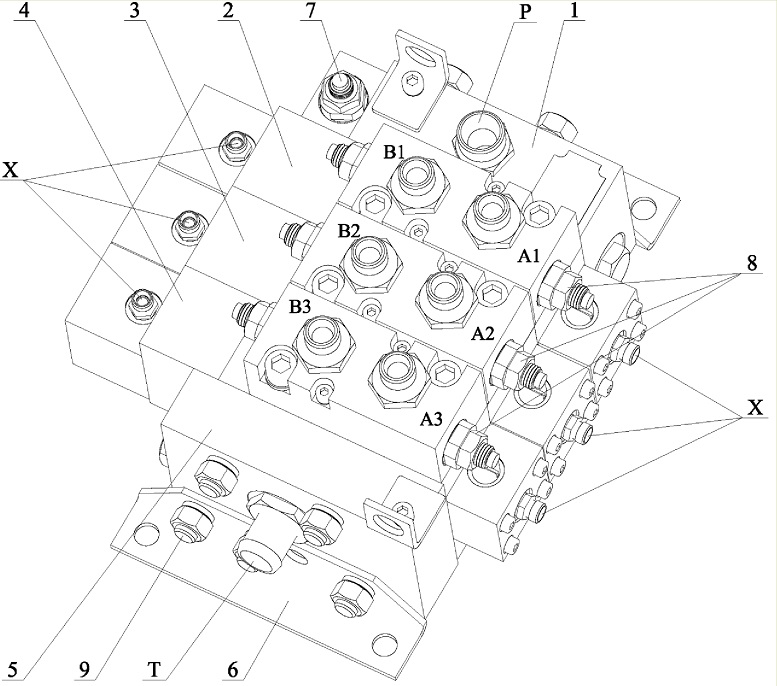

Рисунок 37 Гидрораспределитель типа РСГ 25.25-20-3x05.42-30-02

1 - напорная секция; 2,3,4 - рабочие секции; 5 - сливная секция; 6 - крепление; 7 - предохранительный клапан распределителя 8 - предохранительные клапана механизмов; 9 - стяжные шпильки; А1,А2,АЗ, В1,В2,ВЗ - рабочие отводы; X - гидроуправление золотниками; Р - напорный отвод; Т - слив;



5.6.2 Гидрораспределитель РСГ 25.25-20-06-30-02 (Рисунок 38)

Гидрораспределитель РСГ 25.25-20-06-30-02 секционный золотникового типа управляет работой грузовой и лебёдки.

Гидрораспределитель состоит из напорной секции 1, рабочей секции 2, и сливной секции 3, которые стянуты между собой шпильками 4.

На напорной секции установлен предохранительный клапан 6 и расположено отверстие для подвода рабочей жидкости Р.

На рабочей секции установлены клапанные блоки с рабочими отводами А1 и В1, через которые подается давление на гидромотор и лебёдка приводится во вращение, одновременно через отводы С1 или С2 подается давление на гидромотор управления тормозом грузовой лебедки. Золотник рабочей секции управляется гидравлически через отводы X.

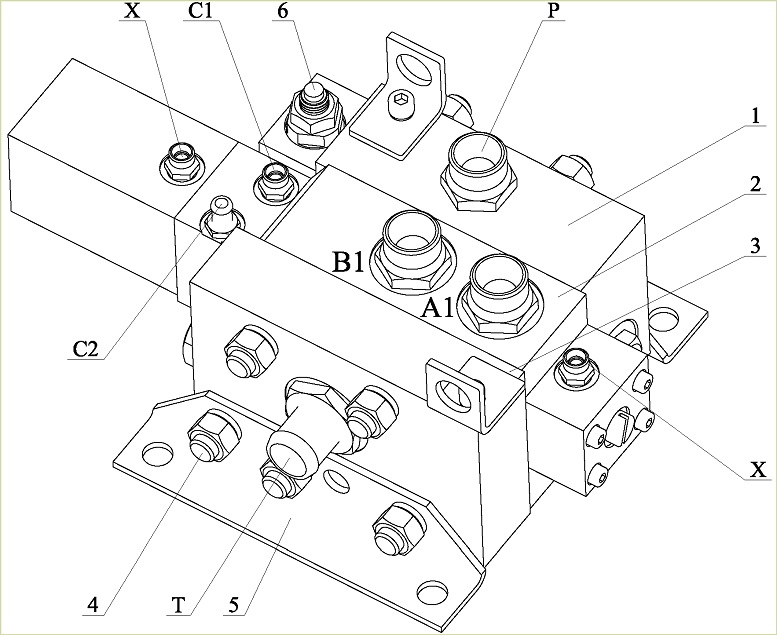

Рисунок 38 Гидрораспределитель типа РСГ 25.25-20-06-30-02
1 - напорная секция; 2 - рабочая секция; 3 - сливная секция; 4 - стяжные шпильки 5 - крепление;6 - предохранительный клапан распределителя; А1.В1 - рабочие отводы; X - гидроуправление золотником; Р -напорный отвод; Т - слив; С1,С2 - отводы управления тормозом механизма подъема

5.7 Гидрораспределители типа "ВЕ6" (Рисунок 39)

Гидрораспределители типа "В" с электрическим управлением служат для отключения рабочих операций при срабатывании приборов безопасности.

Базовой деталью гидрораспределителя является пятиканавочный корпус 1, в котором выполнены основные каналы:

Р- для входа рабочей жидкости под давлением;

А и В - для присоединения к другим гидроустройствам;

Т- для выхода рабочей жидкости в бак.

Полости "Т" внутри объединены между собой.

В центральном отверстии корпуса 1 расположен золотник 2. Этот золотник приводится в действие через толкатели 3 узлом управления, в качестве которого используется электромагнит постоянного тока и гидропривод.

Электромагнит гидрораспределителя имеет кнопку 4 (аварийную), которая позволяет перемещать золотник при отключенном электромагните.

При воздействии управляющего усилия на золотник происходит перемещение его из исходной позиции в одну из крайних, при этом отверстие для входа рабочей жидкости соединяется с другими отверстиями в соответствии со схемой распределения потока рабочей жидкости.

В гидрораспределителе золотник устанавливается в исходную позицию после снятия управляющего усилия -пружиной.

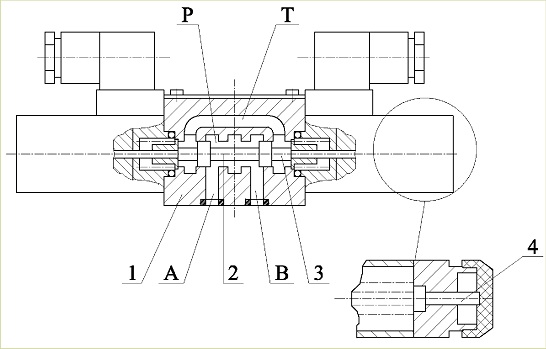

Рисунок 39 Гидрораспределитель типа ВЕ6 с электроуправлением

1 - корпус; 2 - золотник; 3 - толкатель; 4 - кнопка; А,В - отверстия для присоединения к другим гидроустройствам; Р - отверстие для входа рабочей жидкости под давлением; Т - отверстие для выхода рабочей жидкости в бак



5.8 Гидроцилиндры опорные (Рисунок 40)
Гидроцилиндры опорные поршневые двухстороннего действия предназначены для вывешивания крана. Гидроцилиндры комплектуются гидрозамками, которые запирают поршневую полость гидроцилиндров после прекращения подачи рабочей жидкости и при обрыве подводящих трубопроводов.

Рабочая жидкость, подведенная через гидрозамок в отверстие А, поступает в поршневую полость гидроцилиндра, происходит выдвижение штока 1. Из штоковой полости рабочая жидкость через отверстие "Б" поступает на слив.

При втягивании штока рабочая жидкость подается в штоковую полость опорного гидроцилиндра через отверстие Б. Давлением подаваемой рабочей жидкости через отвод открывается гидрозамок и рабочая жидкость из поршневой полости выходит через гидрораспределитель на слив в гидробак.



5.9 Гидроцилиндры выдвижения опор (Рисунок 41)

Гидроцилиндры выдвижения опор поршневые, двухстороннего действия предназначены для выдвижения (втягивания) балок выносных опор. При подводе рабочей жидкости в поршневую полость цилиндра через отверстие "А" происходит выдвижение штока 7.

Рабочая жидкость из штоковой полости сливается в гидробак через отверстие "Б". При подводе рабочей жидкости в штоковую полость через отверстие "Б" происходит втягивание штока 7. Рабочая жидкость из поршневой полости сливается в гидробак через отверстие "А".



5.10 Гидроцилиндр подъёма стрелы (Рисунок 42)

Механизм подъёма стрелы предназначен для изменения наклона стрелы в пределах рабочих вылетов. Механизм подъёма стрелы состоит из гидроцилиндра двойного действия. В проушины гильзы 17 и штока 3 установлены сферические шарнирные подшипники 2, через которые гидроцилиндр закрепляется на поворотной раме и стреле.

Рабочая жидкость от гидрораспределителя через обратный клапан тормозного клапана КТЗ (Рисунок 45) подаётся в поршневую полость гидроцилиндра через отверстие "А", шток 3 выдвигается, поднимая стрелу, а жидкость из штоковой полости через отверстие "Б" направляется на слив.

При опускании стрелы давление рабочей жидкости подаётся через отверстие "Б" гидроцилиндра в штоковую полость и одновременно на управление клапана тормозного КТЗ (Рисунок 45).

В гильзе 17 гидроцилиндра имеется отверстие "Г", которое соединено с поршневой полостью и служит для подсоединения преобразователя давления ограничителя нагрузки крана.
