Кран стреловой автомобильный КС-35715. Руководство - часть 18

12 ДЕЙСТВИЯ В ЭКСТРЕМАЛЬНЫХ УСЛОВИЯХ

Для исключения экстремальных ситуаций необходимо строго соблюдать требования настоящего Руководства, Руководств по эксплуатации шасси и двигателя, Правил Ростехнадзора, Правил дорожного движения и других нормативных документов, устанавливающих требования по безопасной эксплуатации кранов.

Во всех случаях возникновения экстремальных условий необходимо прекратить работу на кране до устранения неисправности или изменения условий эксплуатации и при необходимости поставить в известность инженерно-технического работника по надзору за безопасной эксплуатацией грузоподъемных кранов.

При возникновении экстремальных ситуаций необходимо выполнить соответствующие рекомендации, приведенные в таблице 11.

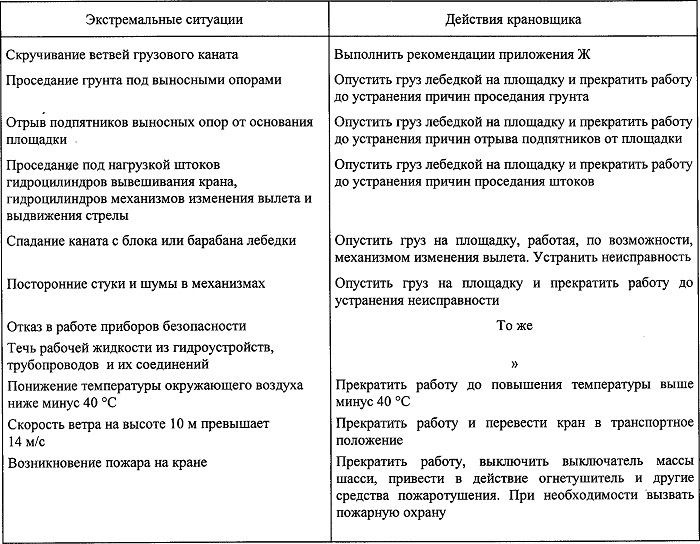

Таблица 11 - Действия в экстремальных условиях

12.1 Действия при полном отказе гидропривода

Для перевода крана из рабочего в транспортное положение при выходе из строя двигателя шасси или гидропривода крана необходимо выполнить действия, указанные в данном разделе.



12.1.1 Опускание груза

Для опускания груза при отказе в работе крановых механизмов необходимо выполнить следующее:

- установить рукоятки управления крановыми операциями в нейтральное положение;

- открыть вентиль ВН4 (рисунок 40), соединяющий напорную и сливную магистрали гидромотора лебедки;

- осторожно ослабить с помощью монтажки тормоз лебедки;

- осторожно ослабить с помощью другой монтажки второй тормоз и медленно опустить груз на землю;

- закрыть вентиль ВН4.

Необходимо иметь ввиду, что для опускания большого по массе груза достаточно только слегка ослабить натяжение ленты тормоза, а для опускания малого груза необходимо полностью освободить ленты и дополнительно проворачивать барабан монтажкой за болты 18 (рисунок 22), не допуская, резкого увеличения скорости опускания.



12.1.2 Поворот платформы

Для поворота платформы при отказе в работе крановых механизмов необходимо выполнить следующее:

- опустить груз, освободить крюковую подвеску от стропа;

- рукоятку управления механизмом поворота перевести в одно из рабочих положений;

- растормозить тормоз путем снятия пружины 28 (рисунок 21) тормоза;

- поворачивая вал-шестерню 17 ключом за квадратный хвостовик, повернуть' поворотную платформу, либо повернуть поворотную платформу в транспортное положение путем натяжения каната за крюковую подвеску;

- установить пружину 28 на место и отрегулировать тормоз (раздел 13.1.8.4).



12.1.3 Опускание стрелы

Для опускания стрелы при отказе в работе крановых механизмов необходимо выполнить следующее:

- рукоятку управления стрелой в кабине крановщика перевести в положение «опускание стрелы»;

- отвернуть колпачок 20 (рисунок 52) клапана обратного управляемого механизма изменения вылета и ослабить гайку 18;

- завернуть винт 19, добиться медленного опускания стрелы. Опустить стрелу на стойку поддержки стрелы.

- вывернуть винт 19 до размера К, равного 37+2 мм, затянуть гайку 18 и навернуть колпачок 20.



12.1.4 Втягивание секций стрелы

Если угол наклона стрелы относительно горизонта более 40°, операцию втягивания секций стрелы необходимо выполнять до операции опускания стрелы в следующей последовательности:

- перевести рукоятку управления секцией стрелы в положение «втягивание секции»;

- отвернуть колпачок 20 (рисунок 52) клапана обратного управляемого механизма выдвижения секции стрелы и ослабить гайку 18;

- завертывая винт 19, добиться медленного втягивания секции стрелы. Опустить стрелу на стойку поддержки стрелы;

- вывернуть винт 19 до размера К, равного 37+2 мм, затянуть гайку 18 и навернуть колпачок 20.



12.1.5 Снятие крана с выносных опор



Для снятия крана с выносных опор необходимо выполнить следующее:

- взять из ЗИП крана шланг (длина 2 м). Один конец шланга подсоединить

к клапану 35 (рисунок 41), другой конец - к штуцеру ручного насоса,

предварительно сняв заглушки. Открыть клапан 35 путем поворота его на один-два оборота;

- взять из ЗИП шасси рукоятку и вставить ее на втулку ручного насоса;

- перевести рукоятку двухпозиционного крана 1 (рисунок 7) в положение II;

- вывернуть на 3-4 оборота иглу 7 (рисунок 61) ручного насоса;

- ослабить гайку напорной трубки ручного насоса и, работая ручным насосом, удалить из насоса и всасывающего рукава воздух. Завернуть ослабленную гайку;

- перевести одну из рукояток 3, 4, 6, 7 (рисунок 7) в верхнее положение;

- работая ручным насосом, втянуть шток соответствующего гидроцилиндра

на необходимую величину. Эти операции выполняются вдвоем. Таким образом

втянуть все штоки гидроцилиндров;

- перевести рукоятку 5 в верхнее положение и, работая ручным насосом, втянуть до упора все выносные опоры;

- закрыть клапан 35 (рисунок 41), снять шланг и рукоятку с насоса, поставить заглушки и завернуть до упора иглу 7 (рисунок 61);

- перевести рукоятку двухпозиционного крана 1 (рисунок 7) в положение I.
