2.7.3 Насос и гидромотор нерегулируемые

На кране применены нерегулируемые аксиально-поршневые насос и для привода механизма поворота - гидромотор.

Насос предназначен для преобразования механической энергии двигателя шасси в гидравлическую энергию потока рабочей жидкости.

Гидромотор предназначен для преобразования гидравлической энергии потока рабочей жидкости в механическую энергию.

Подробное описание нерегулируемых аксиально-поршневых насоса и гидромотора приведено в документации на насосы и гидромоторы нерегулируемые, которая входит в комплект эксплуатационной документации крана.

2.7.4 Гидромотор регулируемый

Для привода грузовой лебедки применен гидромотор регулируемый.

Подробное описание на гидромотор регулируемый приведено в документации на гидромоторы аксиально-поршневые регулируемые, входящей в комплект эксплуатационной документации крана.
ВНИМАНИЕ! На кране установлен гидромотор, отрегулированный на минимальный рабочий объем 56 см3. В процессе эксплуатации крана минимальный рабочий объем не изменять.

2.7.5 Гидрораспределитель нижний

Гидрораспределитель золотниковый, секционный, с ручным управлением предназначен для управления гидроцилиндрами выдвижения выносных опор, вывешивания крана.

Гидрораспределитель установлен на задней балке опорной рамы крана.

Техническая характеристика

Давление номинальное, МПа (кгс/см2)............................................................16 (160)

Условный проход, мм..........................................................................................15

Номинальный поток, л/мин................................................................................90

Гидрораспределитель состоит из напорной секции I (рисунок 42) со встроенным предохранительным клапаном, пяти рабочих секций II, III, IV, V, VI и сливной секции VII. Секции скреплены между собой шпильками 27, стыки уплотнены резиновыми кольцами 1 и 2. Золотники 35 могут занимать одно из трех положений: среднее (нейтральное) и два крайних (рабочие).

При нейтральном положении золотников рабочая жидкость от насоса поступает в напорный канал Р, проходит через переливные каналы П рабочих секций и поступает в сливной канал Т на слив. При этом каналы А и В перекрыты и жидкость в гидроцилиндрът не поступает.

При перемещении золотника в одно из рабочих положений переливной канал П перекрывается и рабочая жидкость из напорного канала Р, проходящего через все рабочие секции, поступает в рабочий отвод А или В, соответственно выполняемой операции, и далее в поршневую или штоковую полости гидроцилиндров. Из гидроцилиндров рабочая жидкость поступает в гидрораспределитель через отводы А или В, соответственно выполняемой операции, и далее на слив.

В нейтральное положение золотники возвращаются пружинами 32.

2.7.6 Гидрораспределитель верхний

Гидрораспределитель трехпозиционный золотниковый, секционный с ручным управлением служит для управления гидромоторами механизмов подъема и поворота, а также гидроцилиндрами механизмов изменения вылета и выдвижения стрелы.

Гидрораспределитель установлен на поворотной платформе.

Техническая характеристика

Давление номинальное, МПа (кгс/см2)................................................20 (200)

Условный проход, мм.............................................................................25

Поток номинальный, л/мин...................................................................145

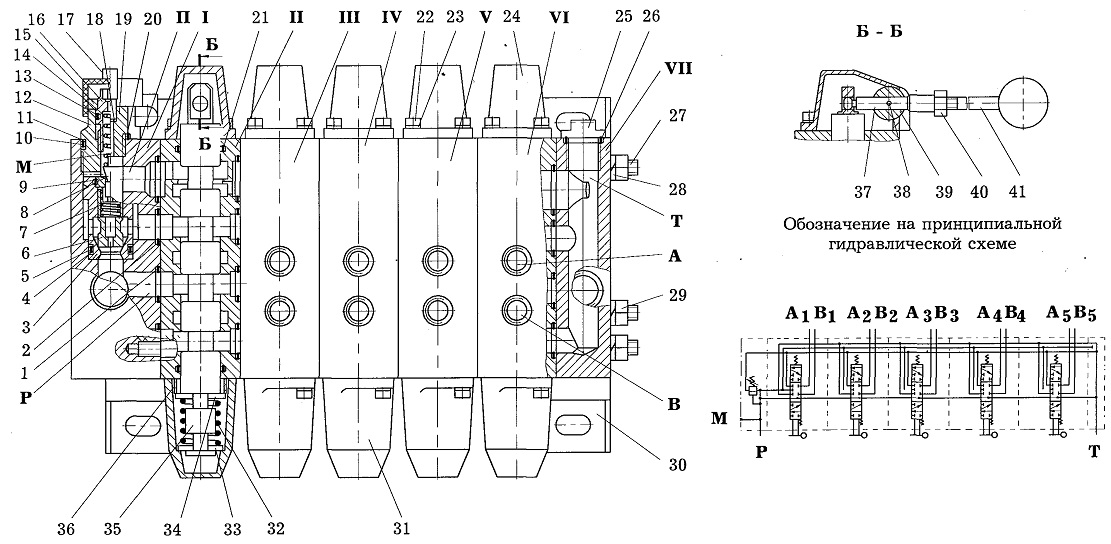

Рисунок 42 - Гидрораспределитель

1, 2, 5, 10,13,21,26 - кольца уплотнительные;

3, 12, 36 - втулки;
4,11 - кольца защитные;

6 - основной клапан;

7, 14, 32 - пружины;
8 - клапан вспомогательный;

9 — стопорное кольцо;
15 - контргайка;
16 — винт регулировочный;

17, 25 - пробки;
18, 20, 23, 28, 33, 34 - шайбы;
19 - штуцер;
22 - винт;

24, 31 - крышки;
27 - шпилька;
29, 40 - гайки;
30 - кронштейн;
35 - золотник;
37 - рычаг;
38 - штифт;
39 - ось;
41 - ручка

I-напорная секция;

II, III, IV, V, VI-рабочие секции;

VII-сливная секция;

P-напорный канал;

T-сливной канал;

П-переливной канал;

М-к манометру;

А,В-рабочие отводы

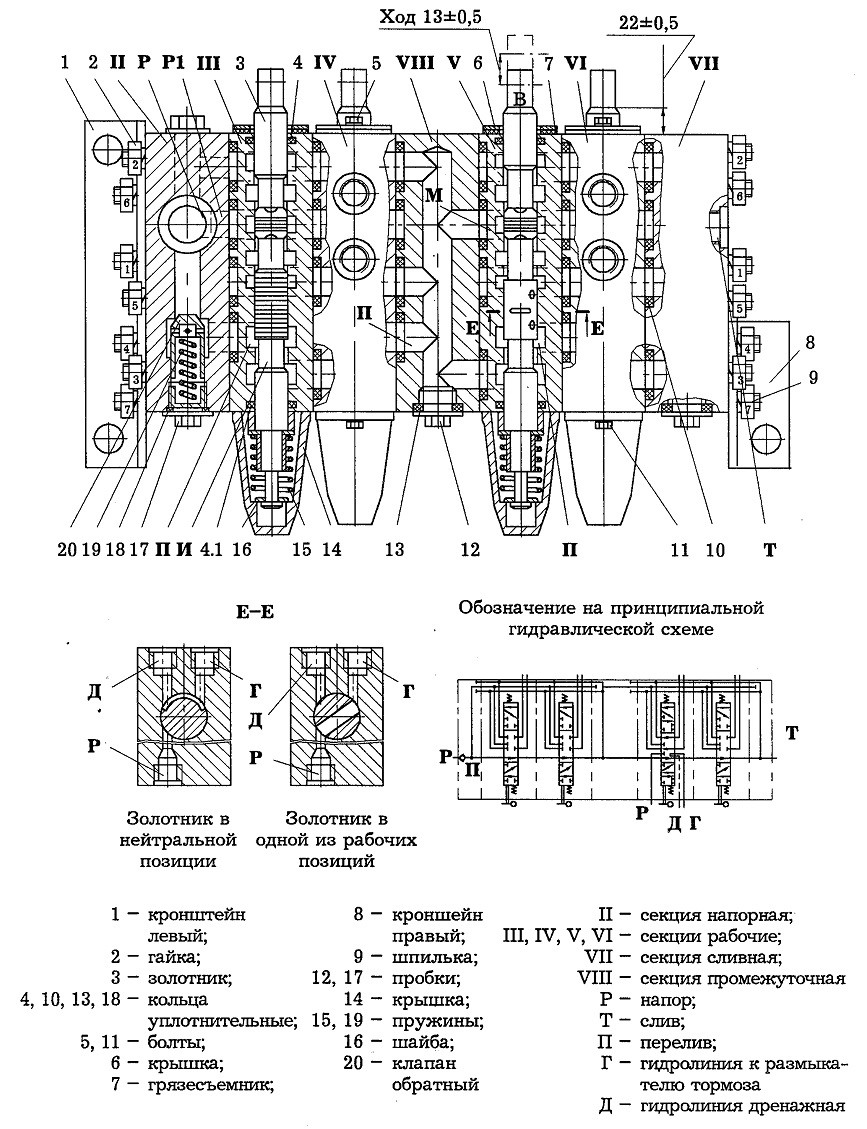

Рисунок 43 - Гидрораспределитель верхний

Гидрораспределитель имеет напорную секцию II (рисунок 43), четыре рабочие секции III, IV, V, VI, одну промежуточную VIII и сливную секцию VII. Секции скреплены между собой шпильками, а стыки уплотнены резиновыми кольцами. В рабочих секциях установлены золотники 3, которые перемещаются вдоль своих осей при воздействии на рукоятки управления исполнительными механизмами в кабине крановщика. В нейтральном положении золотники удерживаются пружинами 15.

Золотник 3 и корпус рабочей секции V имеют конструктивное отличие от золотников и корпусов рабочих секций III, IV, VI. Корпус и золотник рабочей секции V имеют дополнительные каналы для управления гидроразмыкателями тормоза.

Для обеспечения нормальной работы гидрораспределителя золотник рабочей секции должен быть установлен после разборки гидрораспределителя таким образом, чтобы маркировка буквой В на выступающей части золотника секции была направлена вверх.

Принцип действия гидрораспределителя основан на изменении направления потока рабочей жидкости при перемещении его золотников.

Возможны три направления потока рабочей жидкости при различных положениях золотников:

- нейтральное положение всех золотников (положение показано на рисунке).

Рабочая жидкость от насоса подводится в полость Р напорной секции. Затем

через полость П рабочих секций и полость П промежуточной секции, попадает в полость Т сливной секции и далее идет на слив. Таким образом осуществляется разгрузка насоса при нейтральном положении золотников.

Одновременно рабочая жидкость попадает в полость Р секции V, перекрытую золотником. При этом отверстие Д сообщается с отверстием Г ( сечение Е-Е);

- золотник 3, например, рабочей секции V, сдвинут от нейтрального положения вниз.

При этом положении полость П перекрывается золотником и рабочая жидкость из полости Р через обратный клапан 20 напорной секции II поступает в полость ,Р1 секций III и IV. Далее через промежуточную секцию VIII рабочая жидкость поступает в полость М секций V и VI. Из полости М рабочая жидкость направляется в рабочую полость, соединенную с исполнительным органом. От последнего рабочая жидкость поступает в сливной канал Т.

Когда золотник 3 находится в нижнем положении, отверстия Р и Г соединены, а отверстие Д закрыто, рабочая жидкость поступает к гидроразмыкателю тормоза и тормоз размыкается;

- золотник 3 рабочей секции V сдвинут от нейтрального положения вверх по чертежу.

Потоки рабочей жидкости распределяются аналогично предыдущему варианту, только из полости М рабочая жидкость поступает в другую полость исполнительного органа.

Работа секций III, IV, VI аналогична работе вышеописанной секции, но в них отсутствуют каналы, управляющие гидроразмыкателями тормоза.

2.7.7 Гидрораспределитель с электрическим управлением

Гидрораспределитель с электрическим управлением служит для управления изменением угла наклона блока цилиндров регулируемого гидромотора.

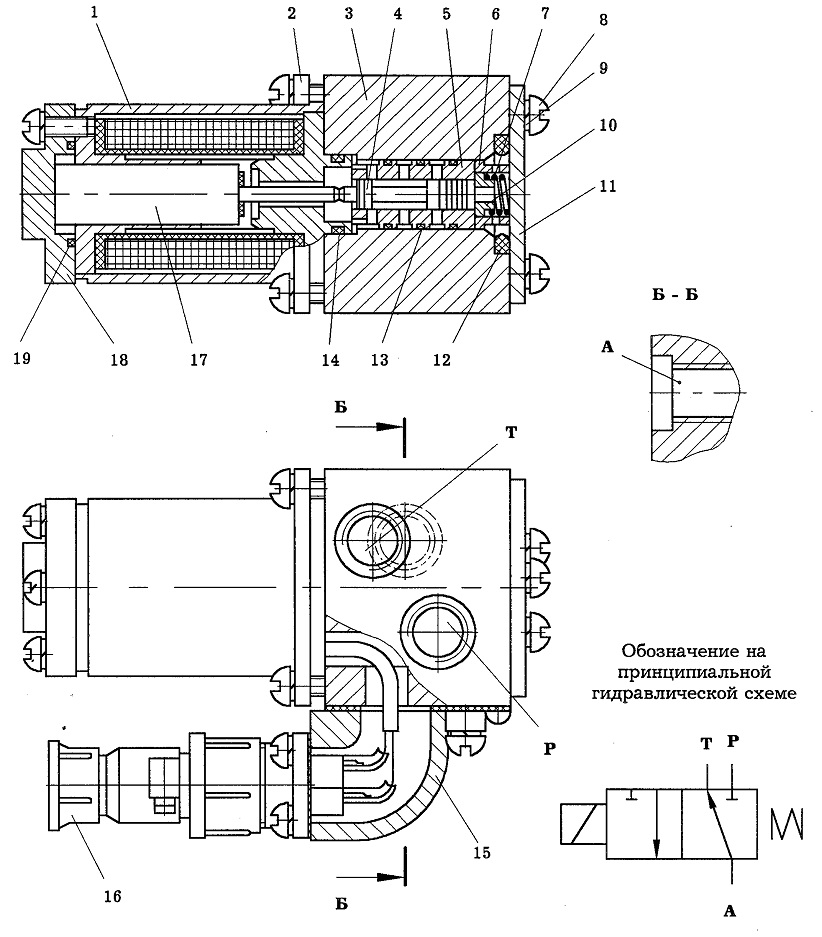

Рисунок 44 - Гидрораспределитель с электрическим управлением

1 - корпус с электромагнитом;
2 - фланец;
3 - корпус;
4 - плунжер;
5 - гильза;
6 - втулка;
7 - пружина;
8 - винт;
9 - шайба;
10 - втулка;
11, 18 - крышки;
12, 14, 19 - кольца уплотнительные;

13 - кольцо;
15 - угольник;
16 - разъем штепсельный;
17 - сердечник
Р - напор

Т - слив
А - к гидромотору

Техническая характеристика
Условный проход, мм.................................................................................6

Давление номинальное, МПа (кгс/см2).....................................................25 (250)

Поток номинальный, л/мин........................................................................16

Номинальное напряжение электромагнита, В.........................................24

Номинальный ток электромагнита, А.......................................................1

Устройство гидрораспределителя показано на рисунке 44.

При обесточенном электромагните плунжер 4 занимает положение, изображенное на рисунке (полость Т сообщается с полостью А, полость Р перекрыта).

Когда на электромагнит подается напряжение, плунжер 4 под воздействием сердечника электромагнита перемещается вправо (по чертежу), сжимая пружину 7. При этом полость Р сообщается с полостью А, а полость Т перекрывается.

2.7.8 Гидроцилиндр выдвижения выносной опоры

Гидроцилиндр предназначен для выдвижения (втягивания) выносной опоры.

Техническая характеристика

Диаметр поршня, мм..........................................................................63

Диаметр штока, мм..............................................................................40

Ход поршня, мм...................................................................................1490

Давление номинальное, МПа (кгс/см2)..............................................12 (120)

Устройство гидроцилиндра показано на рисунках 45.1 и 45.2.

При подводе рабочей жидкости в отверстие А происходит выдвижение штока, а при подводе в отверстие Б - втягивание штока гидроцилиндра.

2.7.9 Гидроцилиндр вывешивания крана

Гидроцилиндр предназначен для установки крана на выносные опоры.

Техническая характеристика

Диаметр поршня, мм...........................................................................100

Диаметр штока, мм..............................................................................80

Ход поршня, мм...................................................................................500

Давление номинальное, МПа (кгс/см2)..............................................16 (160)

Устройство гидроцилиндра показано на рисунке 46.

При подводе рабочей жидкости в отверстие А происходит выдвижение штока, а при подводе в отверстие Б - втягивание штока гидроцилиндра.

2.7.10 Гидроцилиндр подъема стрелы

Гидроцилиндр предназначен для подъема (опускания) стрелы.

Техническая характеристика

Диаметр поршня, мм...........................................................................200

Диаметр штока, мм..............................................................................160

Ход поршня, мм...................................................................................1400

Давление номинальное, МПа (кгс/см2)...............................................20 (200)

Устройство гидроцилиндра показано на рисунке 47.

При подводе рабочей жидкости в отверстие А происходит выдвижение штока, а при подводе в отверстие Б - втягивание штока.

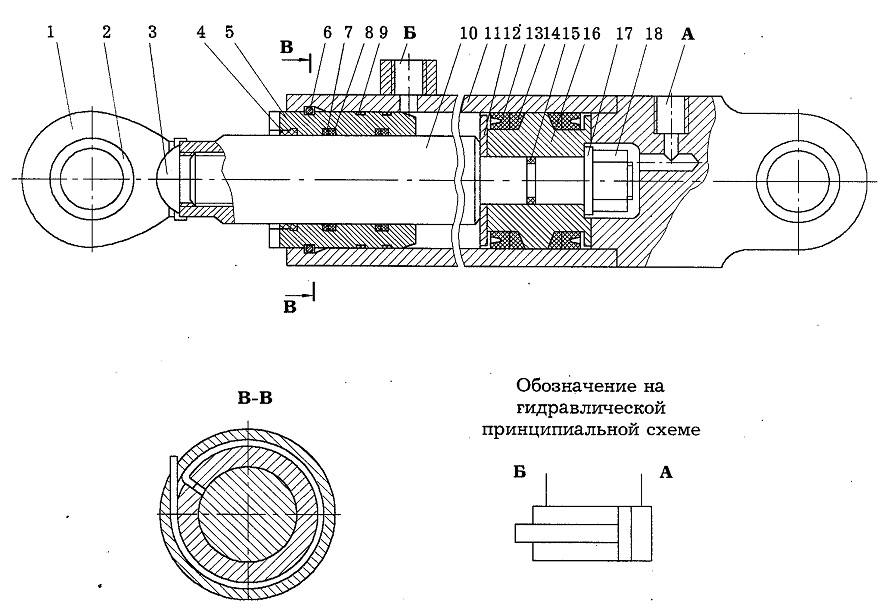

Рисунок 45.1 - Гидроцилиндр выдвижения выносной опоры ГцА01.00

1 - ухо;
2 - втулка;
3 - шайба;
4 - грязесъемник;
5 - крышка;
6 - штифт;
7, 14 - кольца защитные;
8, 9 15 - кольца уплотнительные;
10 - шток;
11 - гильза; 12, 17 - шайбы;
13 - манжета;
16 - поршень
18 - гайка

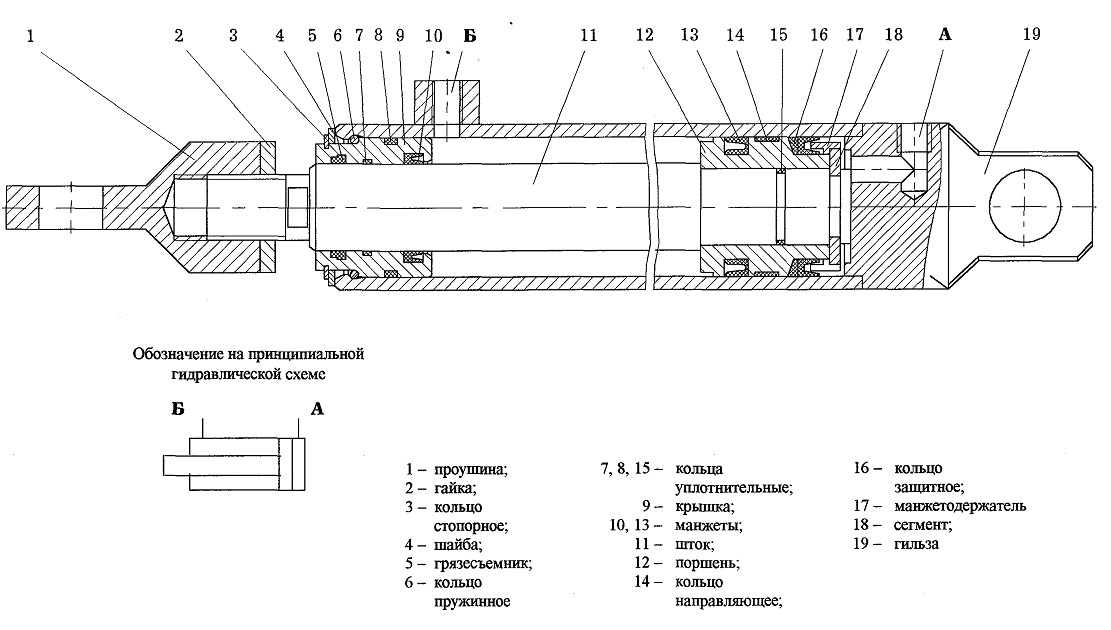

Рисунок 45.2 - Гидроцилиндр выдвижения выносной опоры КС-3574.31.300 (КС-3574.31.300-1)

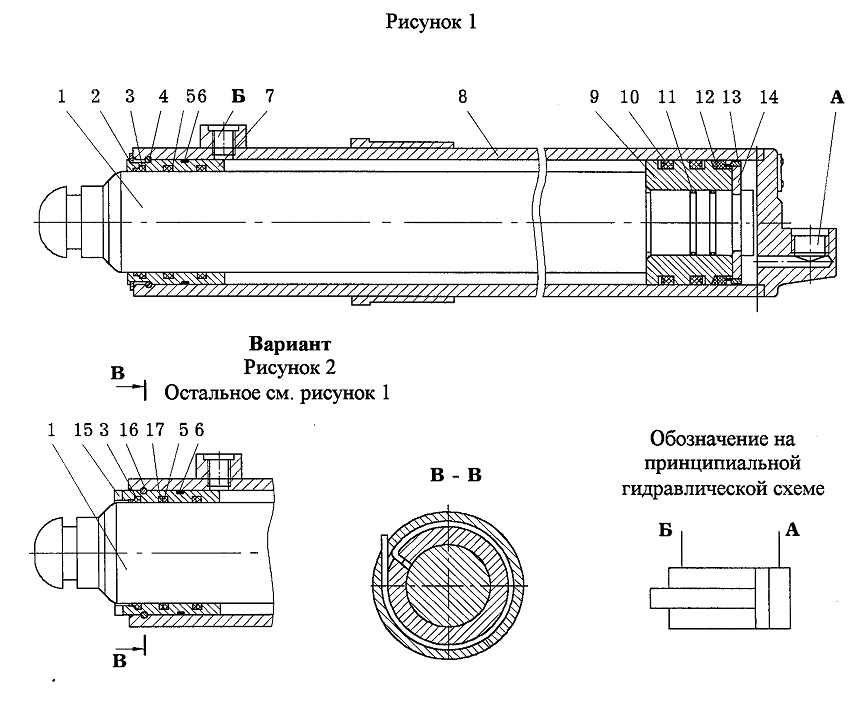

Рисунок 46 - Гидроцилиндр вывешивания крана

1 - шток;
2 - кольцо стопорное;
3 - грязесъмник
4 - кольцо пружинное;

5,6, 11 - кольца уплотнительные;
7, 15 - крышки;
8 - корпус;
9 - поршень;
10 - манжета;
12, 17 - кольца защитные;
13 - кольцо;
14 - сегмент;
16 - штифт
А - на выдвижение штока

Б - на втягивание штока

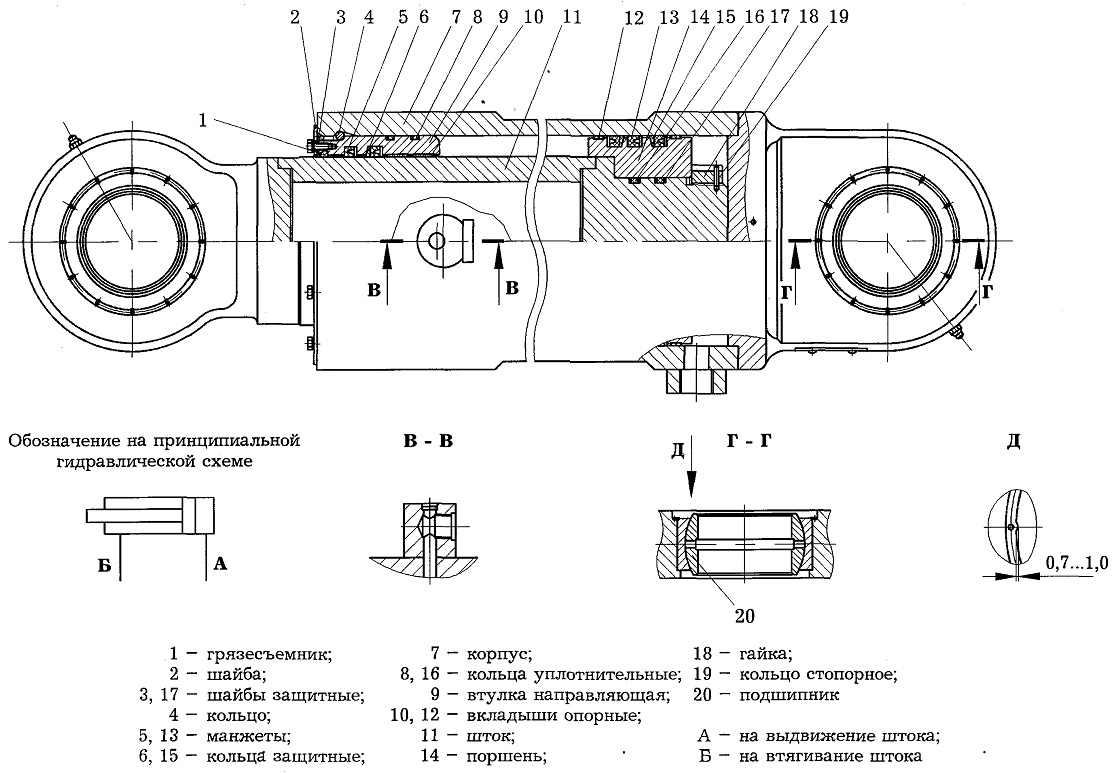

Рисунок 47 - Гидроцилиндр подъема стрелы
